宋MAX自动精英版全网首装原厂全景360影像（多图慎进）

4.3万 346 发布于 2018-07-17 22:19:01 只看楼主修改帖子

人生第二辆车，宋MAX刚上市的时候就订了自尊版，刚好又是年底又是热销车型一直没车，后来儿子店来了辆精英版，就提了

，车放家里有时我爸也开，因为不熟悉车辆所以保险杠老刮到，那时候就有加装全景360的想法，然后上某宝查了下，加装的360显示全景时倒车线没办法去掉，不如原厂，所以一直没去装，然后无聊时自个加装了原厂的后视镜折叠和加热总成！

这样锁车自动收镜能确定上锁成功！废话不多说了！上作业图

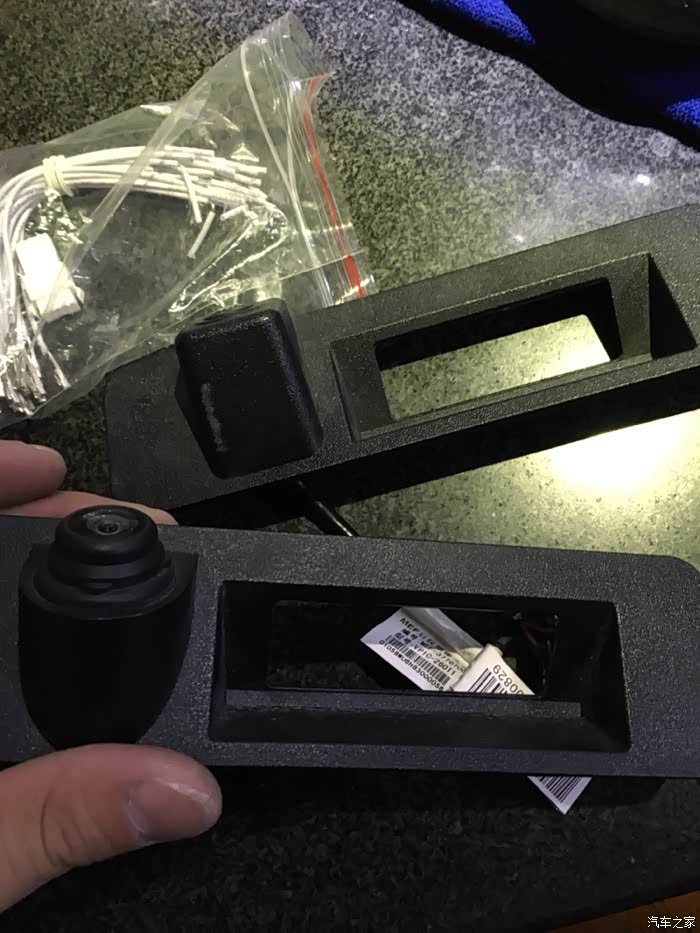

左右摄像头加盖，前摄像头，后摄像头和行李箱盖，方向盘多功能总成，视频控制器，左右前雷达加卡扣

线束，电源线，发动机舱专用耐高温绝缘胶布，波纹管，扎带，迷你保险丝等配件

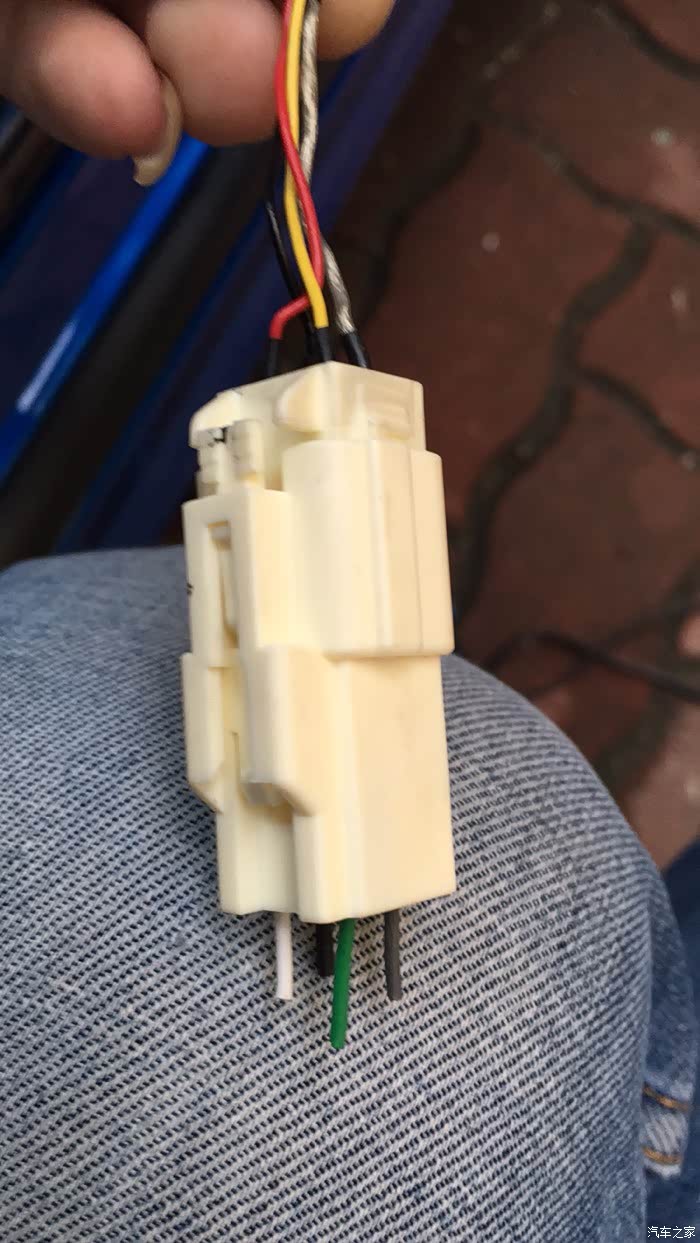

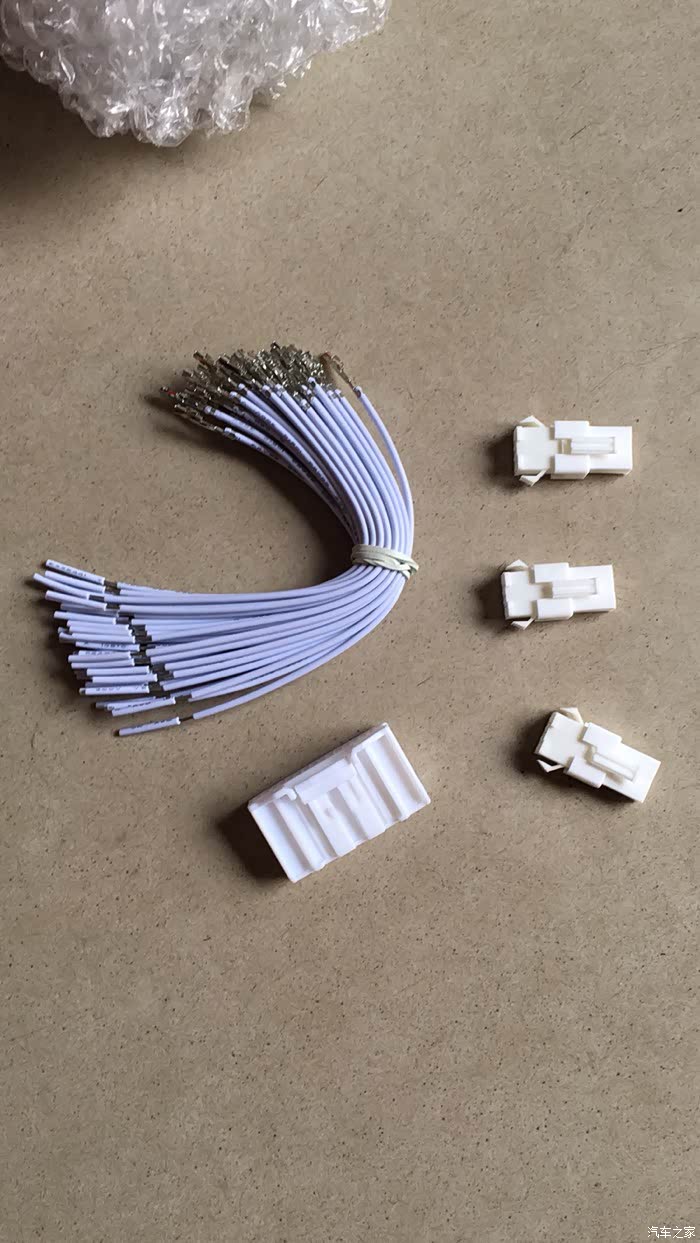

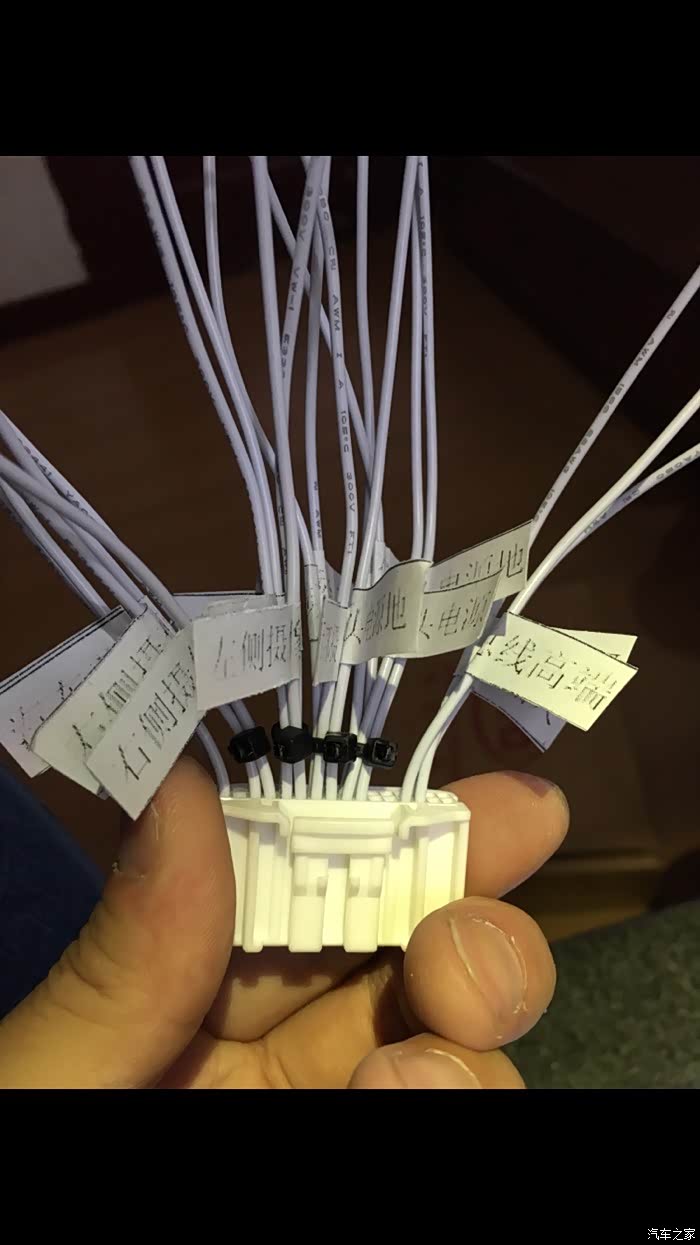

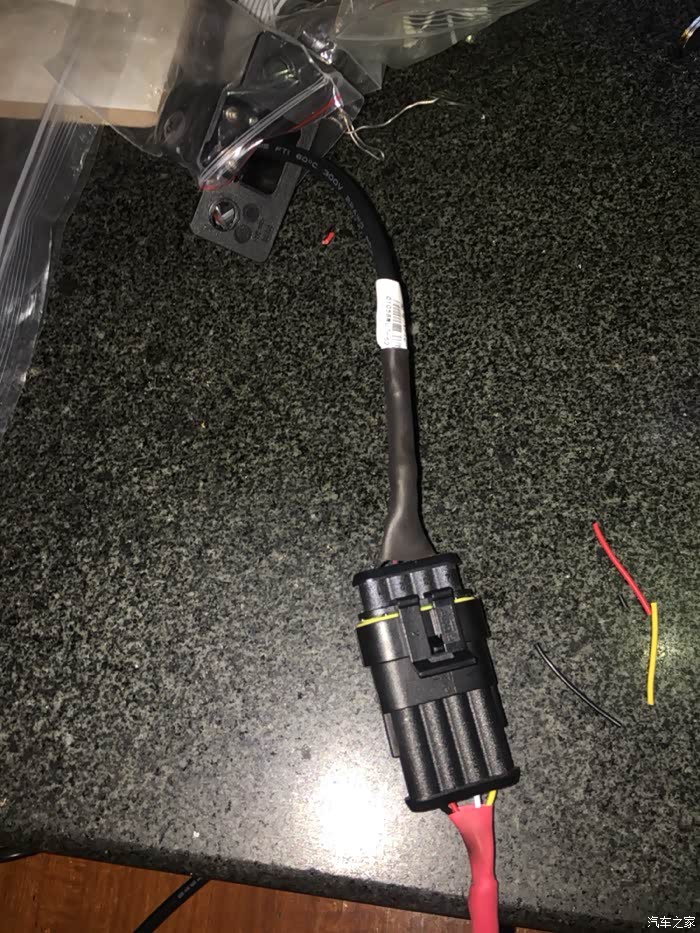

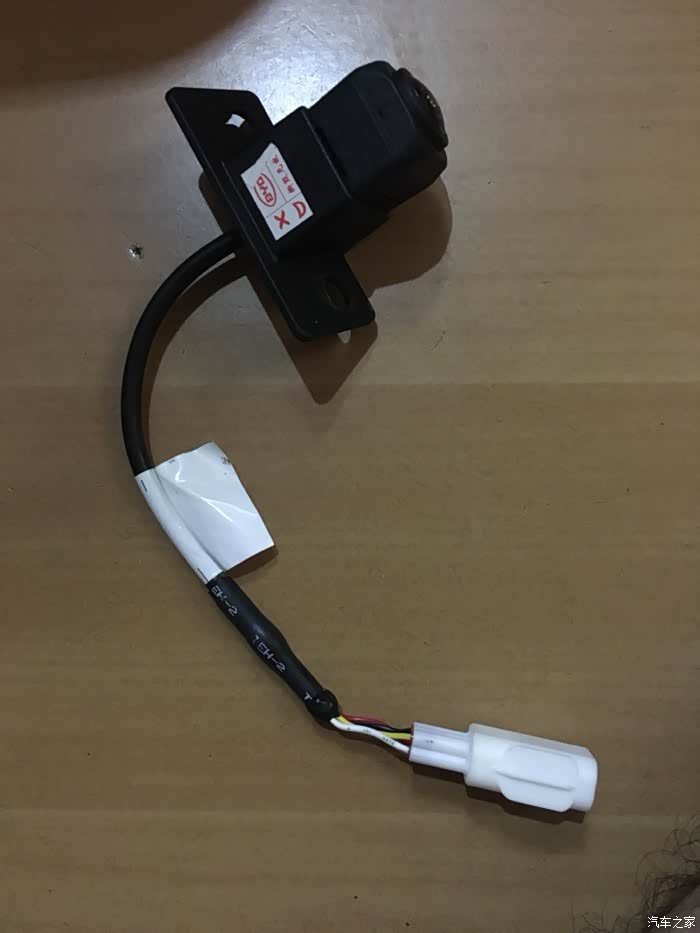

32针插头，摄像头改装插头

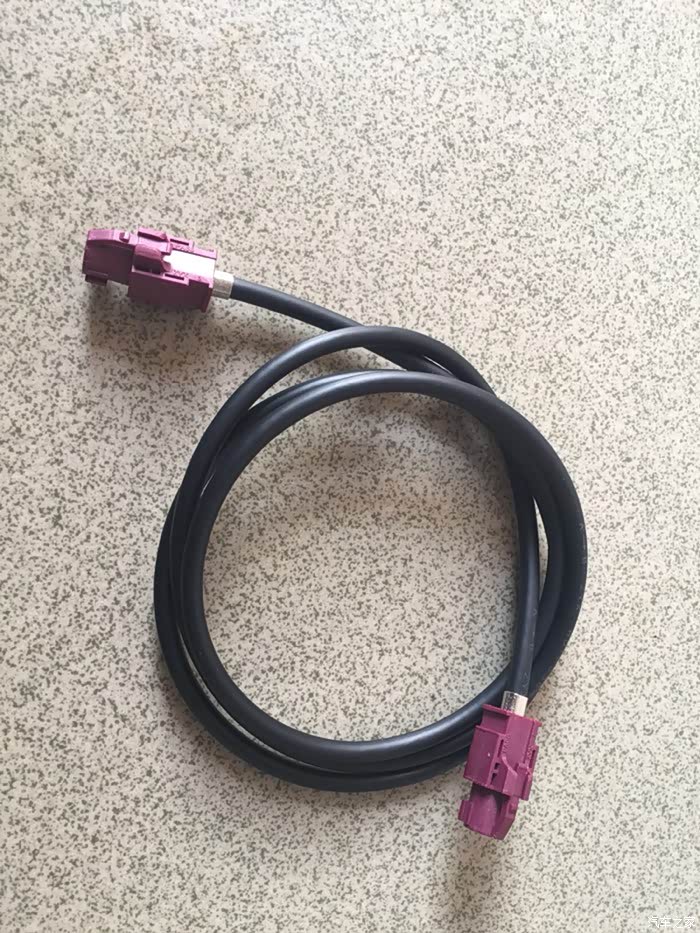

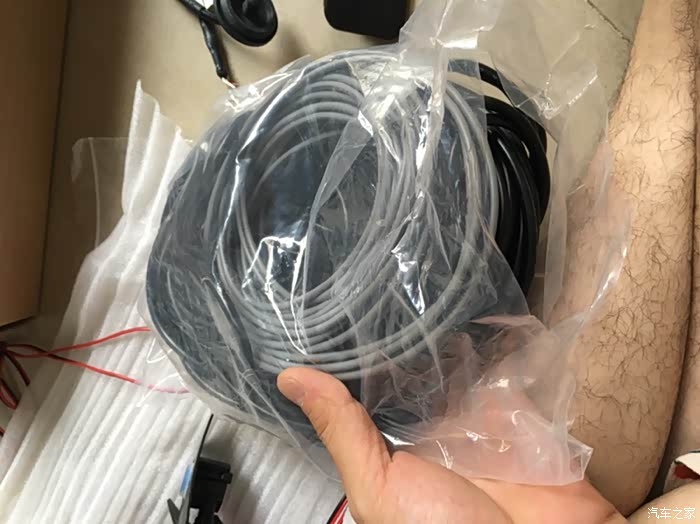

视频传输线束

加装全景的话最好加装原厂的前雷达，高配车型的前雷达一感应有物体就会自动打开全景的界面，这个功能狠实用！个人建议改全景和加装后视镜折叠一起搞，因为车门进线到车里的孔太小了，到时再搞麻烦？

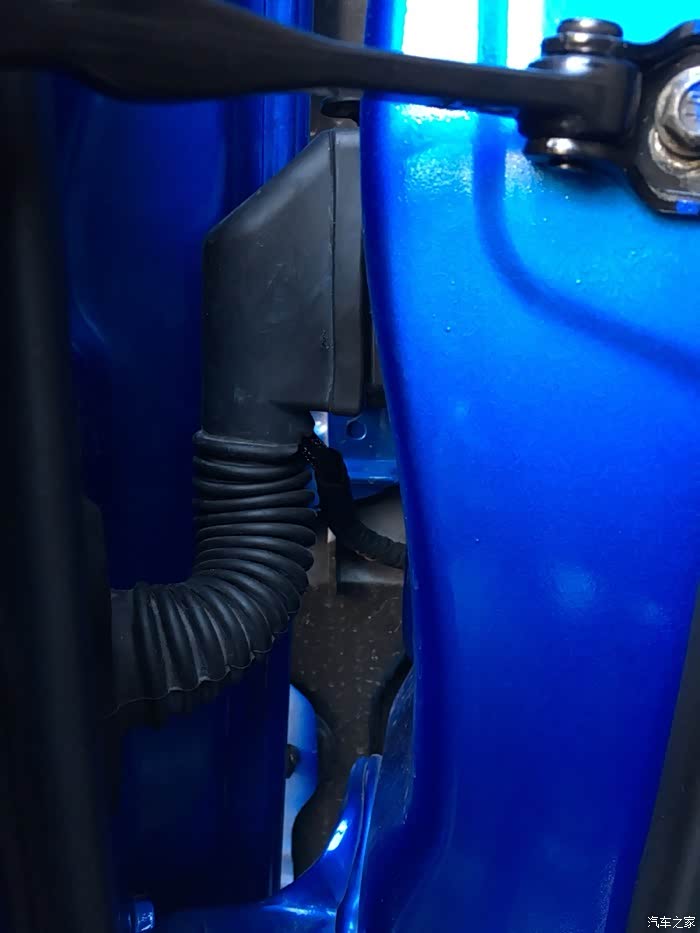

这就是我先搞后视镜折叠后搞全景的后果，只能专门走条明线出来！

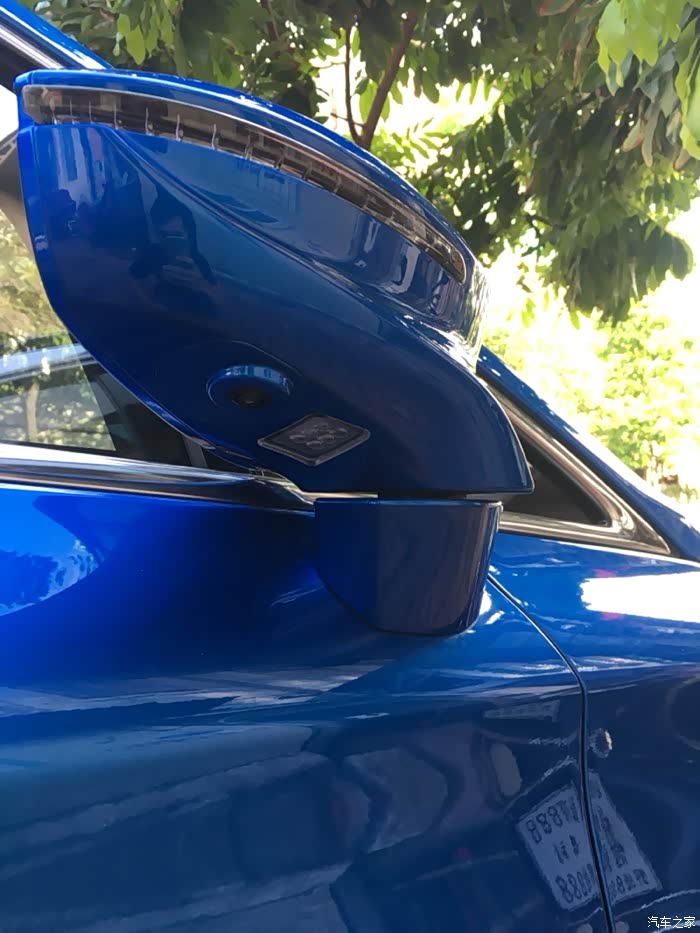

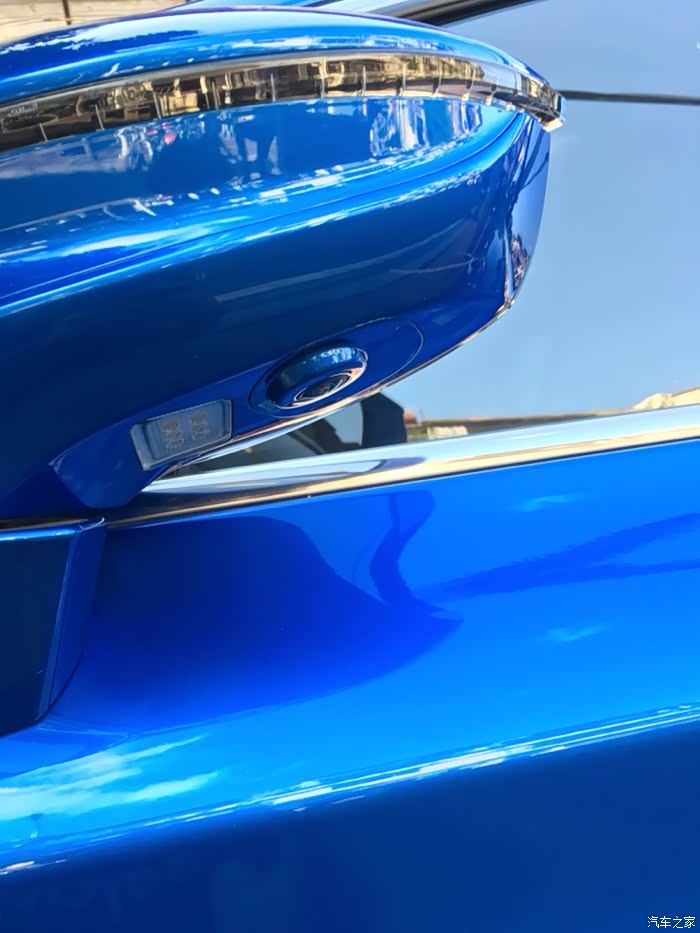

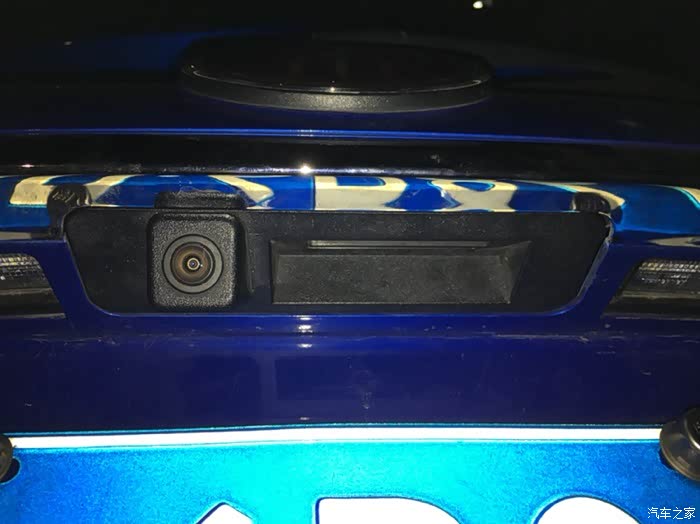

先加装左，右摄像头，把后视频拆出加摄像头，然后改装后摄像头总成，前摄像头因为要拆保险杠所以最后再和雷达一起装！改全景右摄像头和后摄像头要换掉！不能用！

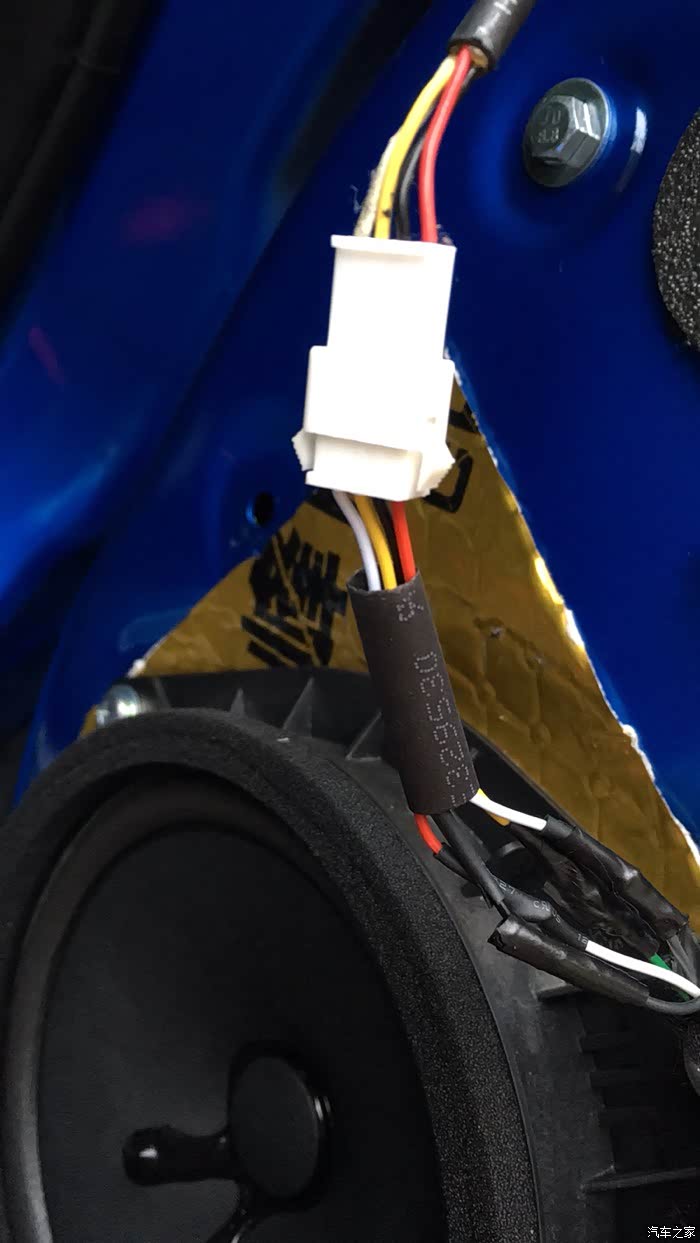

自精的摄像头和自尊的摄像头插头不通用，自己要改插头，前摄像头的插头最好做个防水的！原车右摄像头和后摄像头的线路可以利用，只需走前，左摄像头和雷达的线路

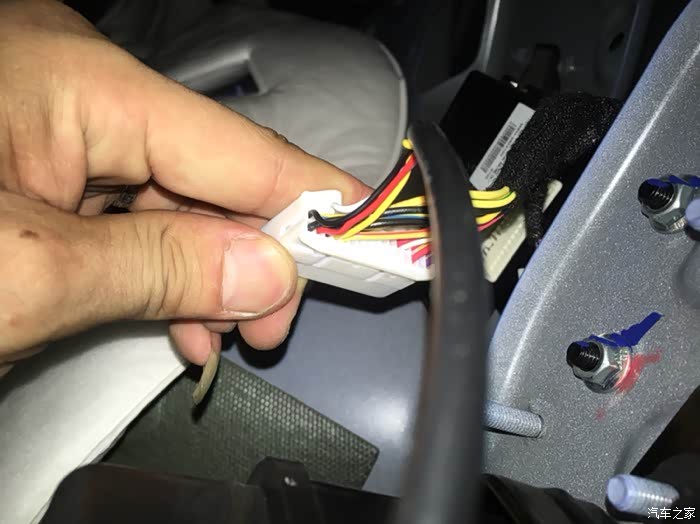

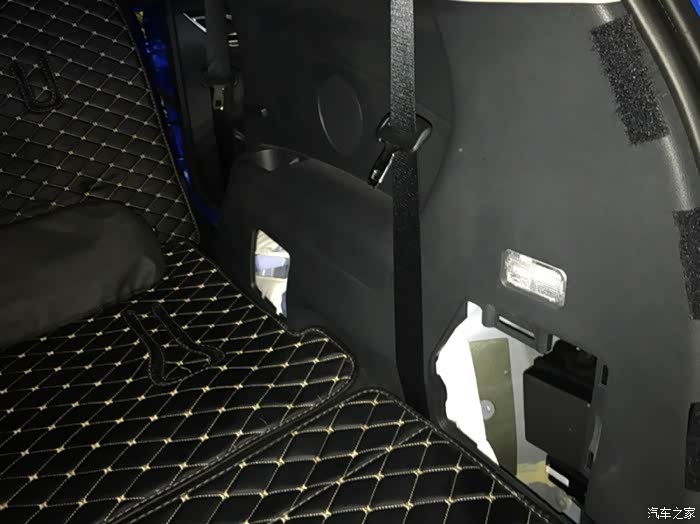

雷达控制器的位置

原厂雷达控制器有前雷达的功能，只要加针头上去就行然后走线到前保险杠就行

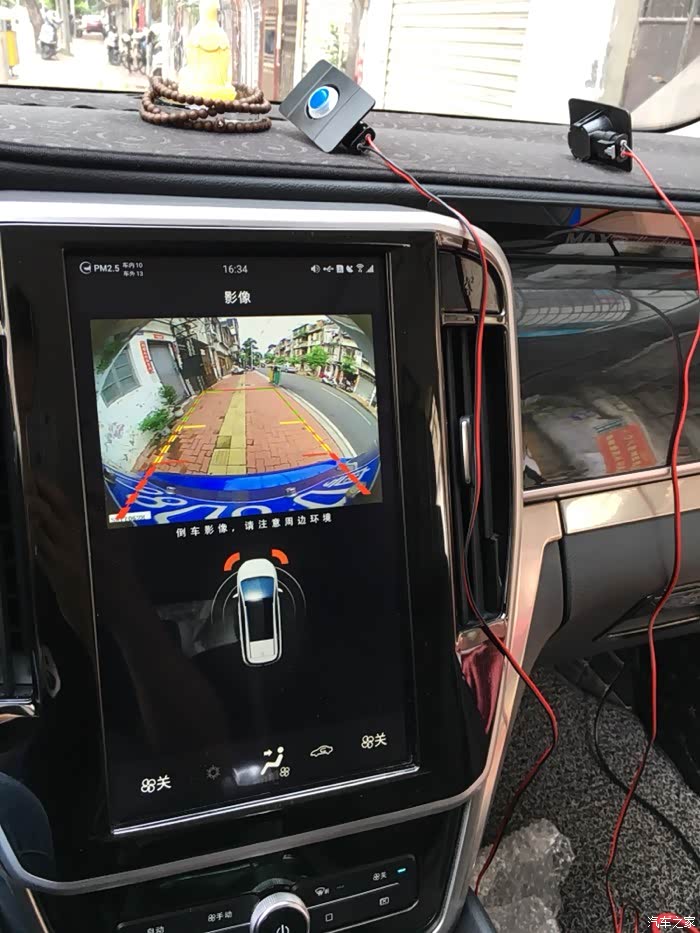

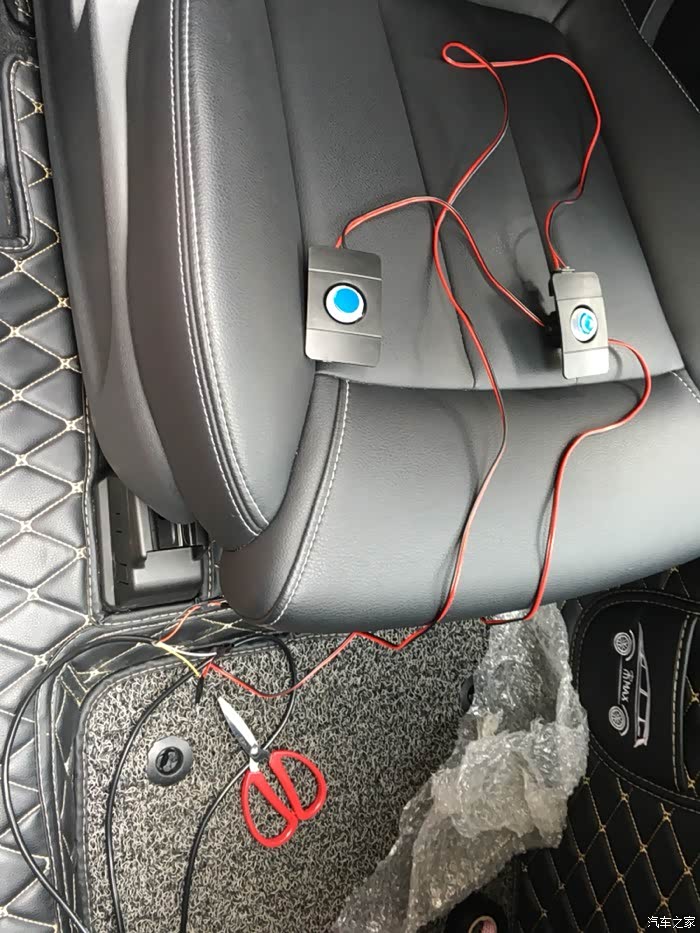

前雷达测试

多媒体显示，无损加装！

更换方向盘按键，先把电瓶负级断电10分钟。然后平头螺丝顶两边的孔，安全气囊就能拿出

中间的黄色扣撬开拆出安全气囊

把面板的插头拨掉，先左后右把面板用力掰出。

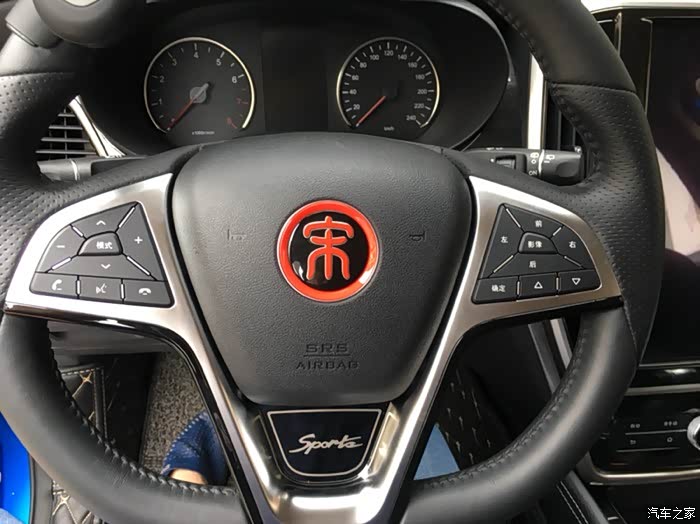

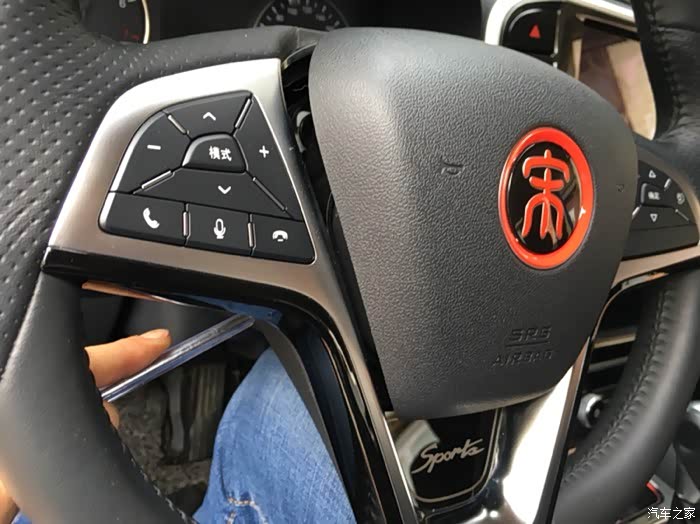

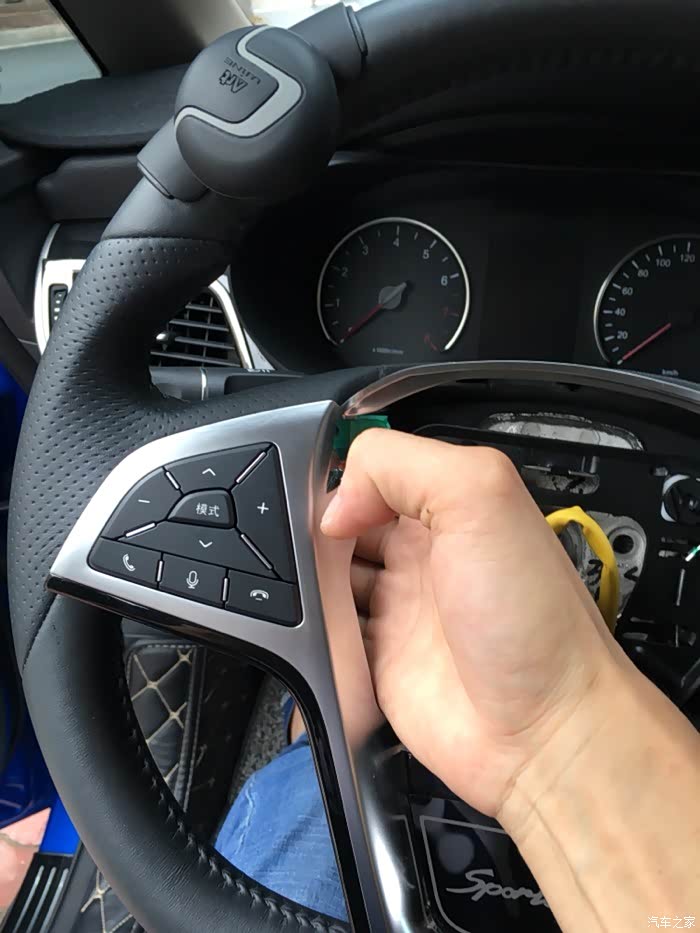

更换高配方向盘按键

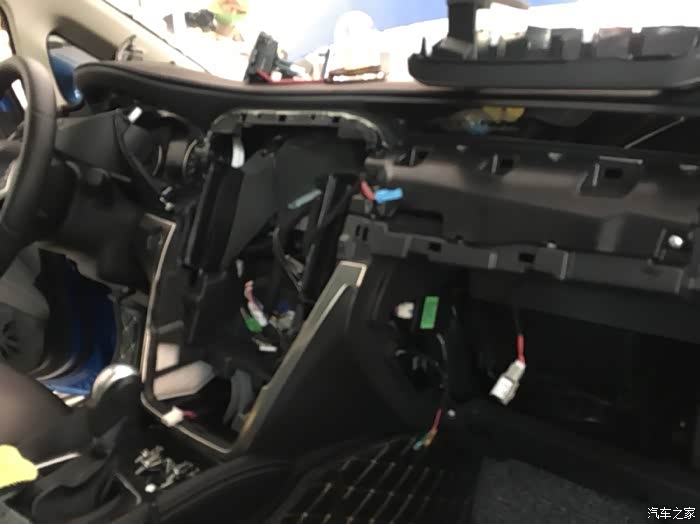

拆中控面板，先把手扶箱拆了，然后拆右出风口面板，左出风口面板，空调实体键面板，多媒体面板，然后把多媒体拆出

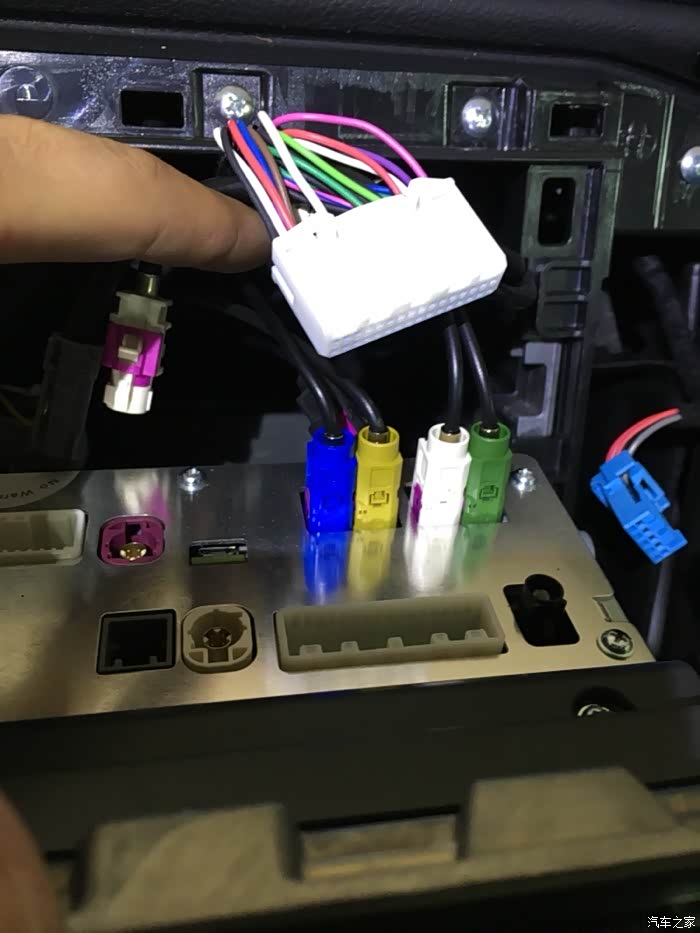

拔掉多媒体所以插头，找出40针的插头

从40针里面把右，后摄像头的线束找出断开，因为我是利用原车线路所以我接线出来用

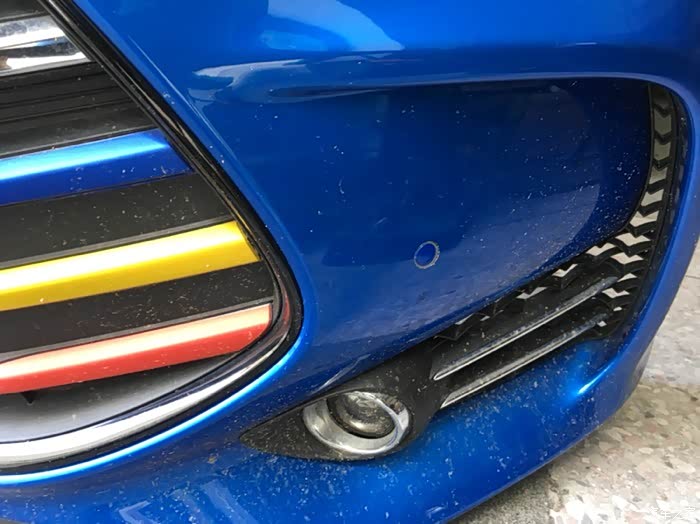

拆前保险杠，后面有前雷达开孔的点

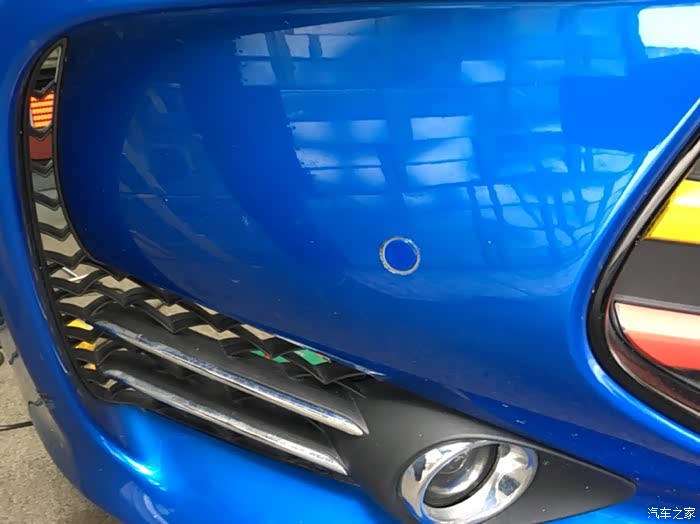

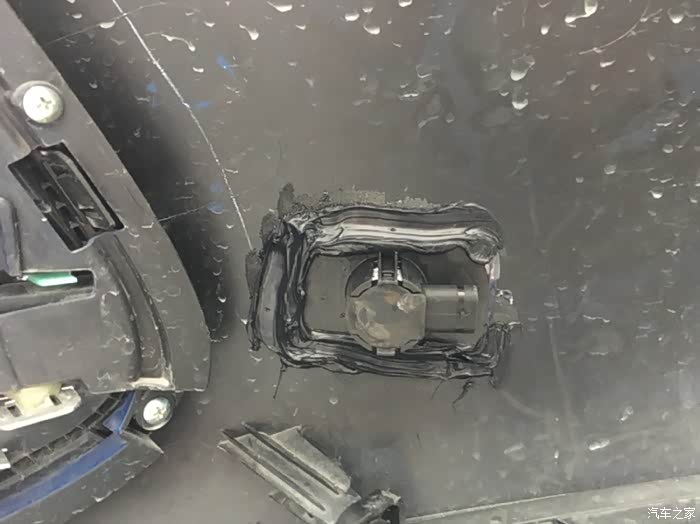

用18厘的开孔器开孔，用乌胶把雷达的卡扣粘上去固定

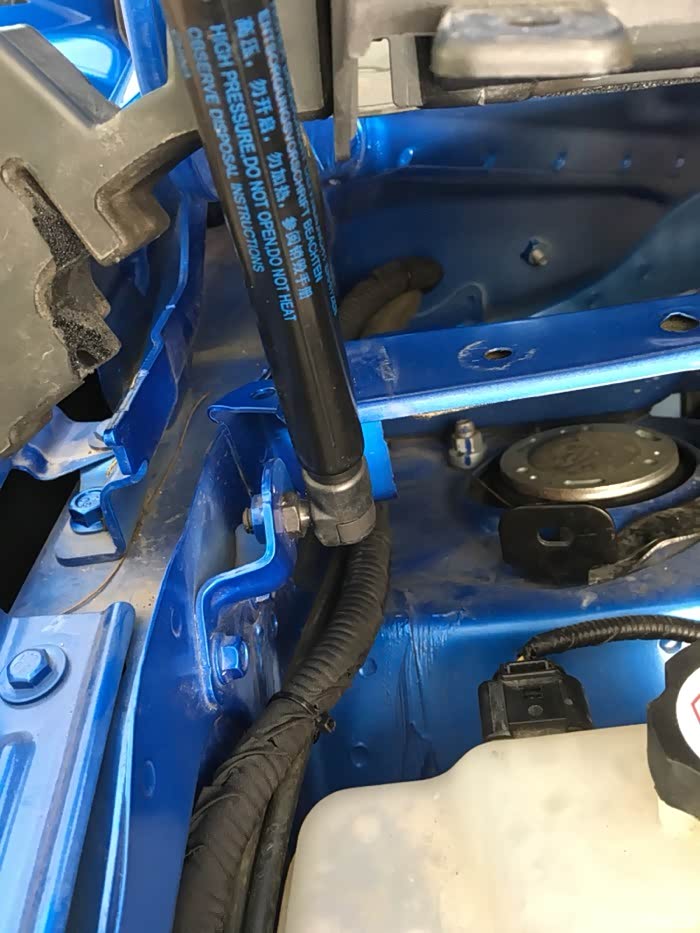

前雷达和摄像头的线束用波纹管绑绝缘胶布从这里出，注意不要把雨刷的水管压到

雷达的走线

前摄像头的走线

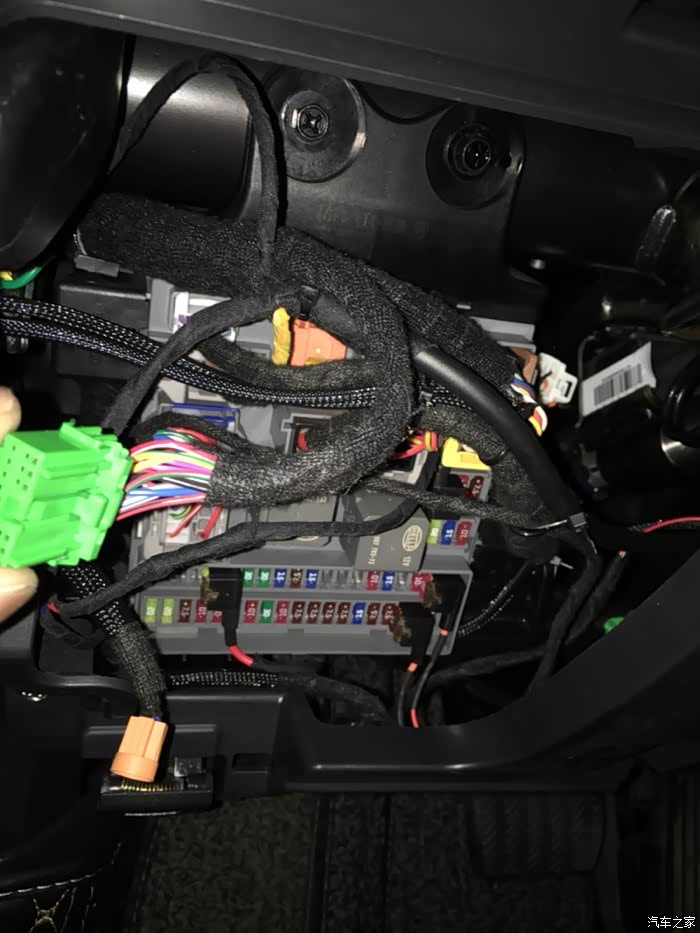

保险盒取电，常电，ACC电，原车有预留口

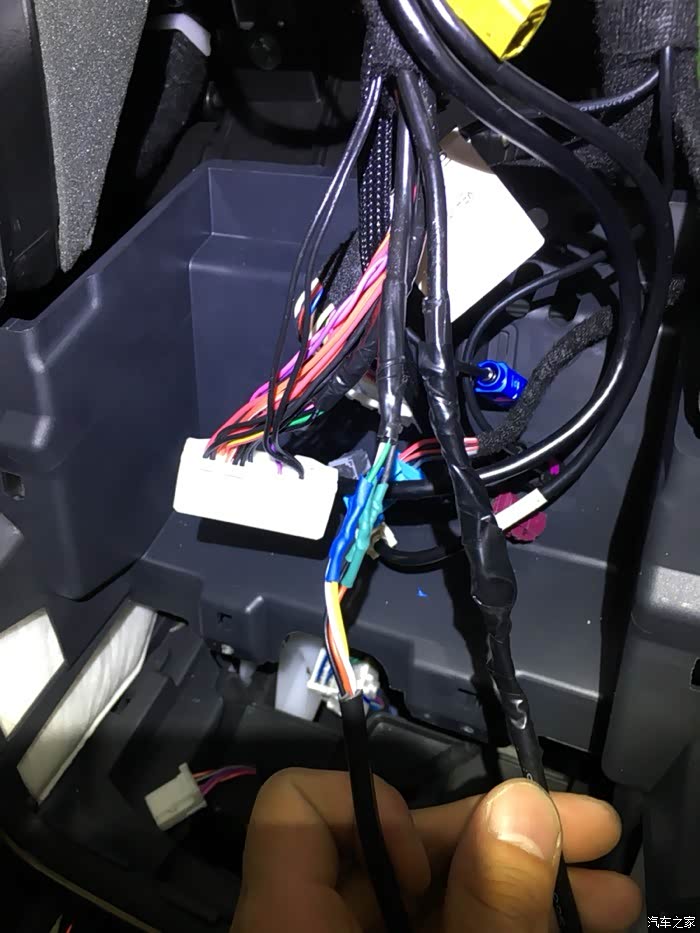

控制器插头线束

摄像头的线束走线到副驾手套箱，接好线束！

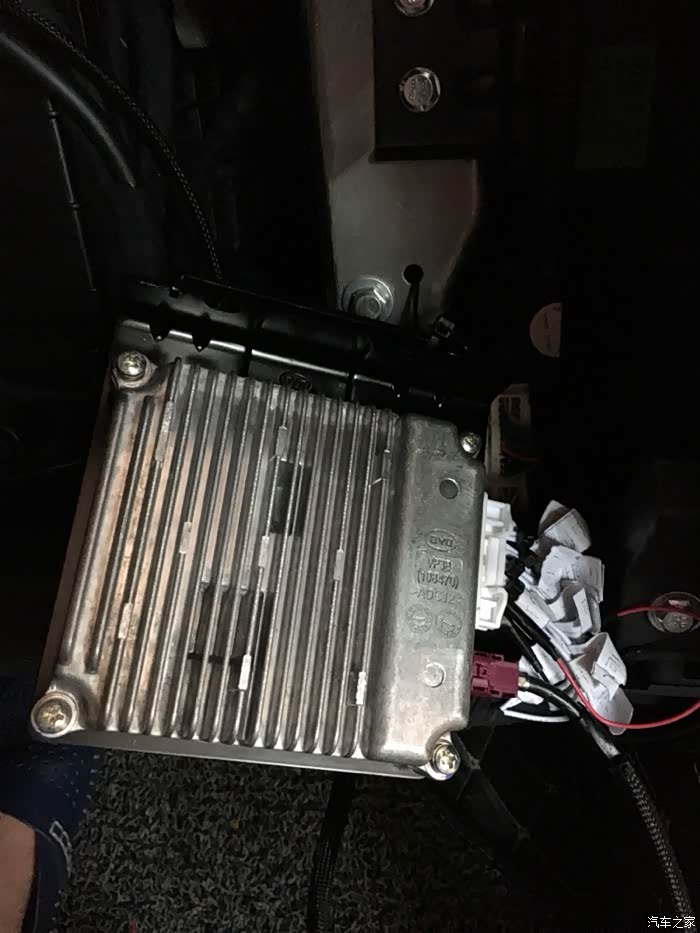

固定好控制器，然后通电

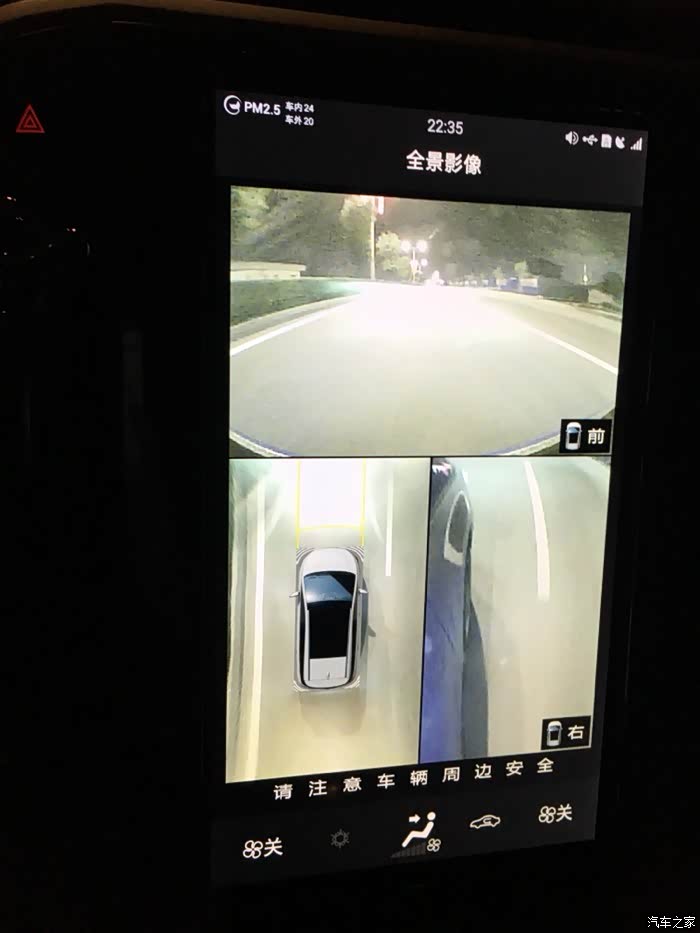

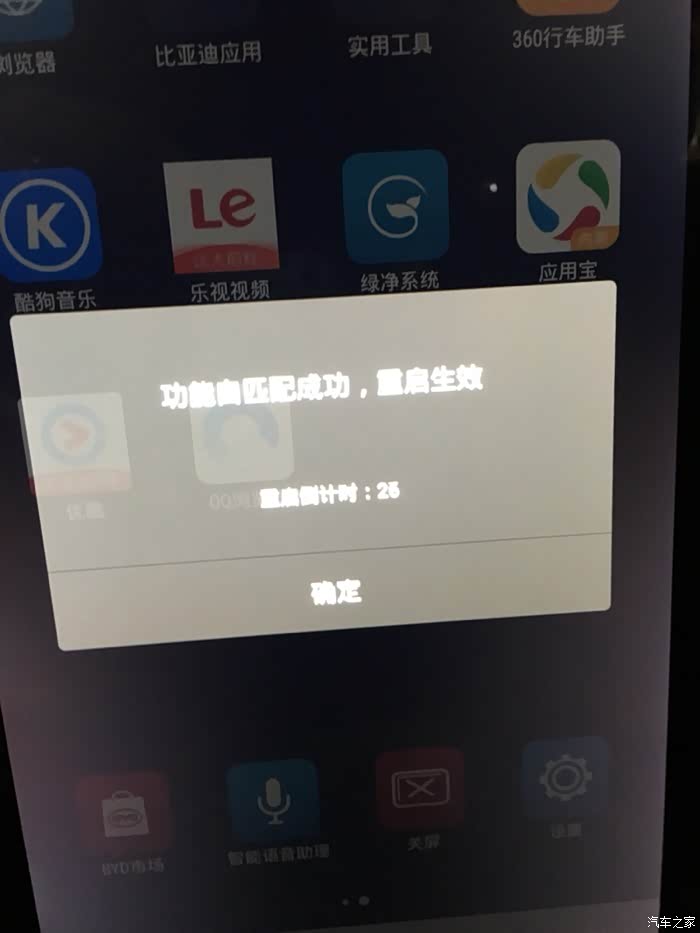

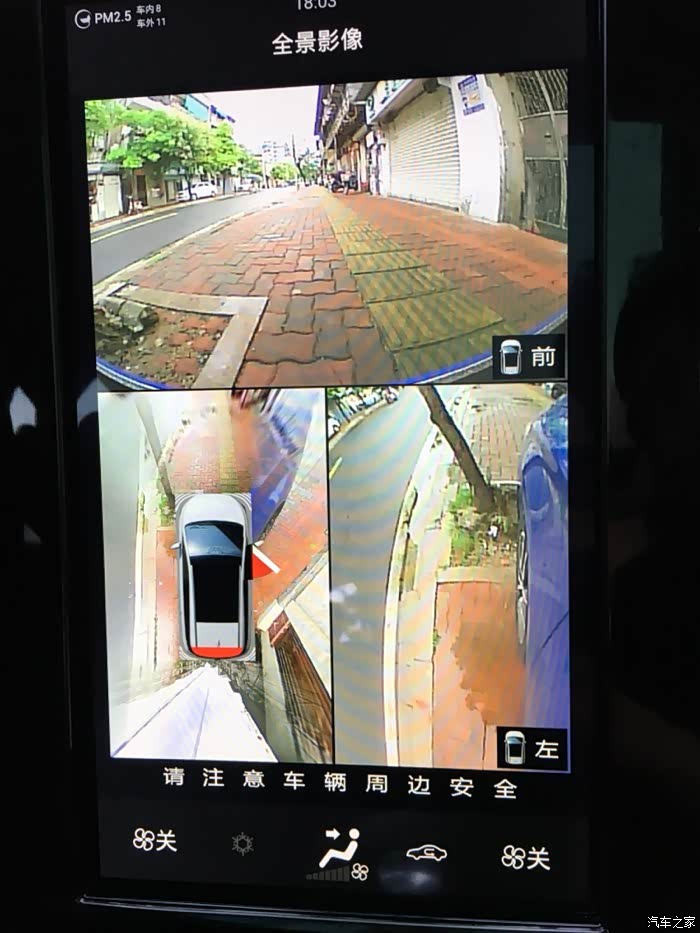

通电后多媒体显示自动匹配成功

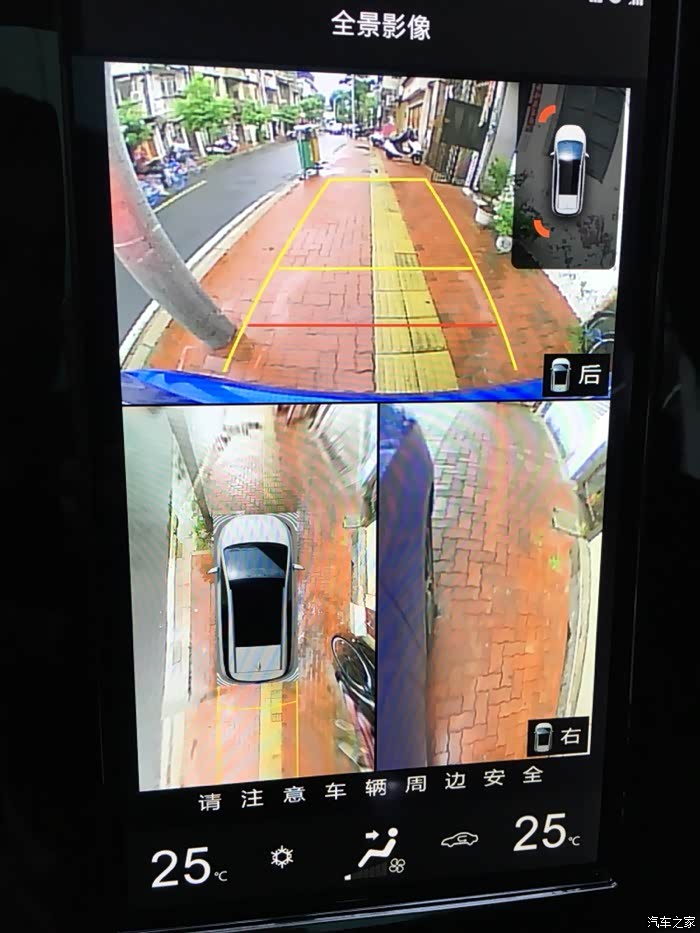

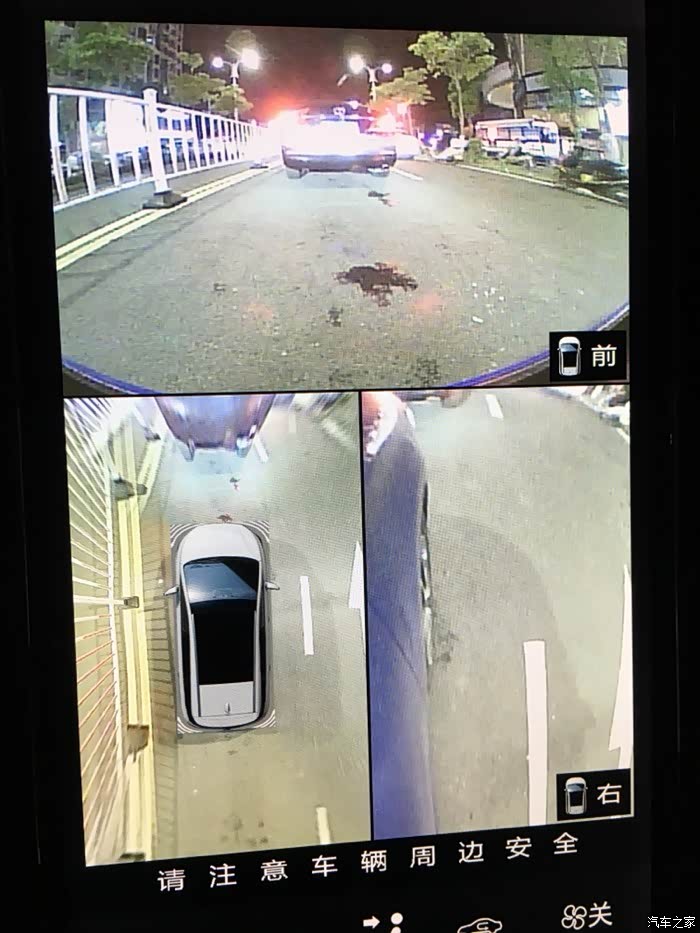

测试倒车随动线，前雷达感应

前后轨道线也有

原厂高配有的功能都有了

总结下：加装全景比较有点难度，因为需要加装和改装的东西太多了，又没人加装过，查线束，从研究线路，怎么改到确认配件再找配件就用了快1个多月，加装又花了我两天时间，但是效果还是狠满意的

个人喜欢自己动手改装

，已改装后视镜折叠加热和原厂全景影像。打算再加装套电尾和第三排全频喇叭和中置喇叭！有志同道德的车友相互关注下！
