1.8野驱，提车一个月DIY RNS315倒车影像开通及使用感受

1 179 发布于 2015-02-15 10:58:11 只看楼主修改帖子

提YETI快一个月了，前前后后某宝定的东西也都陆续到货安装了上去。前几周拓乐的775+961安装到车上了，有很多上海野帝群的小伙伴不是很理解横杆有什么作用，这个我准备在下一个帖子里给大家演示一下，和家里的小1的顶部装备来个大换装。这个帖子主要是分享一下，前两天DIY的RNS315+倒车影像的安装过程。因为临近过年，改装聚点的小工都已经陆续回家，所以也只好自己上了。感谢CARFFEE小伙伴的聚点，提供工具和场地给我自由发挥~

期间也感谢之前很多车友分享的经验，才使得这次DIY进行的比较顺利。安装过程一共进行了两个晚上，第一个晚上进行了机头的安装与相关线束的链接，以及USB储物格的恢复。第二个晚上主攻倒车影像的走线与跳线，目前状态是，功能都已经开通，只差在保险杠上打一个洞，将摄像头固定到位。机头的供货要感谢某宝某雪，其提供的RNS315机头与相关线束，也为这次施工减少了大量的难度。总体而言，只要自己有这个心，完全是可以自行安装的~ 以下则是过程的分享。

RNS315机头，买的是成色最好的还留着贴膜的版本，背光颜色已经由卖家改为绿色版本和斯柯达系统，开机看了下应该是从一台PASSAT上拆车来的，成色确实很棒。

搭配的一对线束，其中包含了主数据线+CANBUS的对插线、收音+蓝牙二合一天线、副厂USB线（我直接购买了带USB+AUX的储物格和原厂线束进行直接替换，所以没有用到副厂的USB线）、GPS天线、原厂MIC+线束、原厂摄像头+数据线+供电线；还有个配合RNS315的前面板用于替换，所有的线都在这里了~

拆的过程比较简单，用撬棒撬开前面板，然后扒掉小机头的外框，露出4个T20螺丝，拆了之后就能抽出小机头。

因为YETI简配了机头中的总线，这点实在是不实在。所以用上配合的对插线对插。

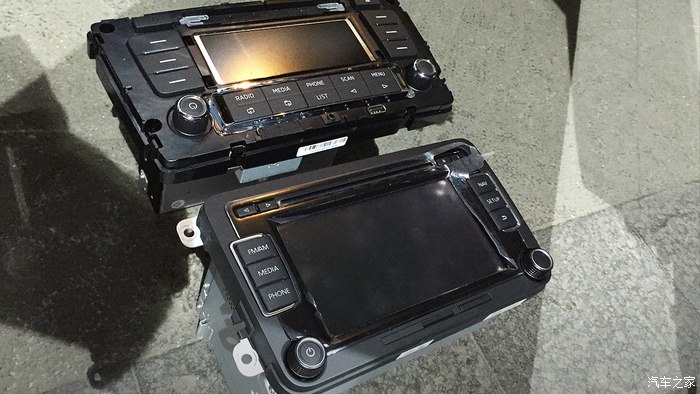

两台主机对比，原来的小机头大概也就一个5寸PC光驱那么大，而RNS315的体积至少大了一倍。据说换装了RNS315之后音色会有明显的提升，这个拭目以待。

抽出了小机头断开连接线之后，用上配合的对插线，其中需要将CANBUS的飞线并入总线，这个教程是看了之前一个RCD510的帖子。总线的位置位于驾驶座下方的，拆除空调出风口的一个T20螺丝之后，就露出了如上图所示的蓝色接头，然后用一把小的一字螺丝刀撬动上图小红圈的位置，就能推出蓝色插头内部的接线柱。

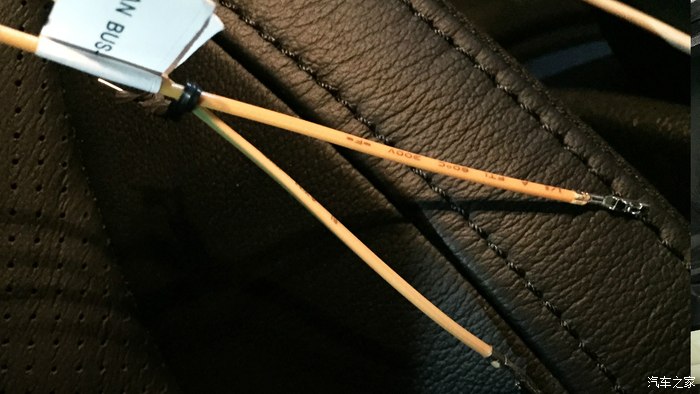

然后用提供的两条CANBUS飞线，其中+线接入刚才接头中的20号针脚，-线并入10号针脚，如果接反了及头上的背光灯是不会亮的。所以需要测试一下机头之后，再做复原。

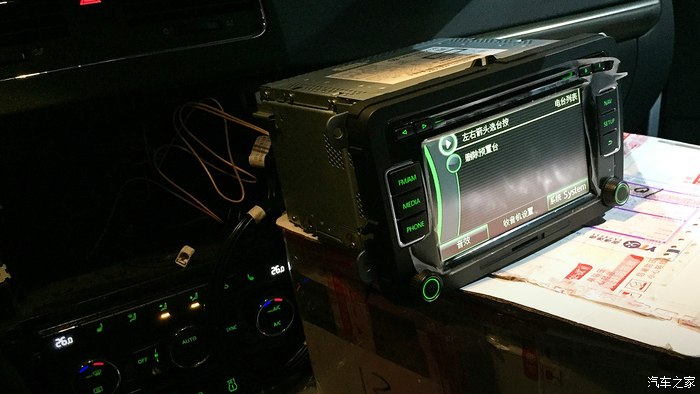

所以快速连上机头，打开车辆电门，将灯光拨到打开状态，输入主机密码之后，就看到了上图的景象。设备比较正常，背光颜色与其他界面的颜色配合也正正好好。只是其他的线束还咩有连上，接下来要一步步的复原。

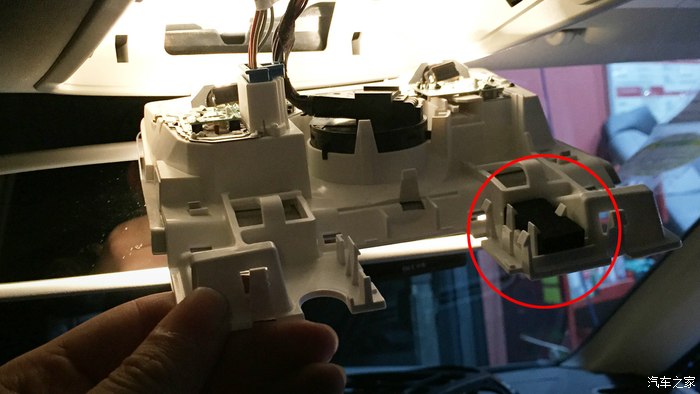

第一个复原的是MIC，需要拆了顶部的天窗控制区，然后将MIC安装到上图右圈的位置，然后再将MIC的连线从机头川到这个位置，和MIC上的接头链接，这样才能使用蓝牙接听电话。

GPS天线困扰了一会儿时间，因为不想让天线露出来，所以最后将天线放在了右侧手套箱边上的一块盖板里，经过测试之后，信号表现的还不错，所以就放在这个隐形的空间里。

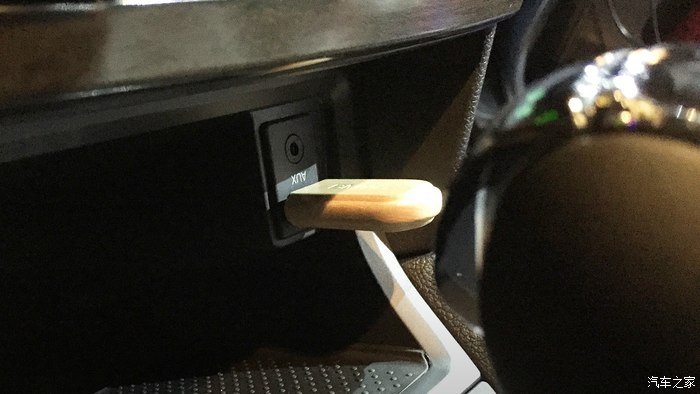

USB+AUX储物格的恢复比较简单，先用撬棒撬开排挡杆下方的基座缝隙，然后一点点撬开整个排挡，就能看到两个螺丝，拆掉螺丝之后稍微用点力气就拿出了原来的储物格，将连线连上之后逆向恢复好，就可以使用了。只是接头的文字打印反了，也不想和某宝店家换货就这么将就了。

以上弄完了之后，再留出倒车影像的线束，第一天晚上的结束了，然后就开车回家休息了。以下是第二天的情况。

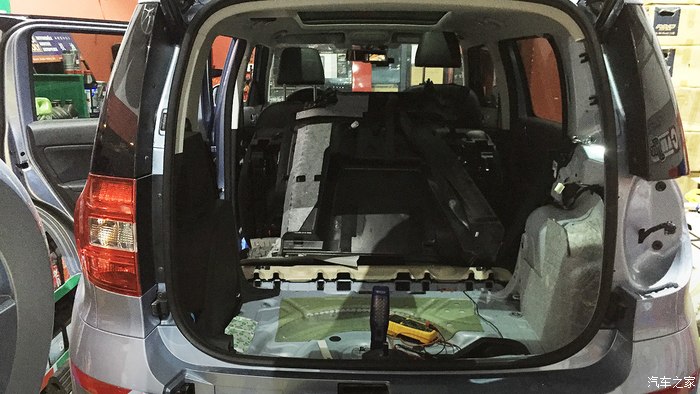

倒车影像的安装有几个难点，一个是摄像信号线的走线，需要安排一条合理的线路走到尾部，这部分没有要求走原厂线路，所以走了右侧底部的饰板缝隙位置走了线，一直走到了后备箱。第二个难点是电源的飞线，我用的方案是借用尾部点烟器的供电线，然后再用右侧尾灯的联线来进行操作。为了最后后备箱的走线和飞线，所以拆除了右侧的内饰板方便安装。

尾灯拆除起来比较简单，拆掉一边的两个螺丝，用力撬动一下总成，就能拿出来，然后就露出了接头，需要用万用表量一下线路，找到倒车灯的信号线。

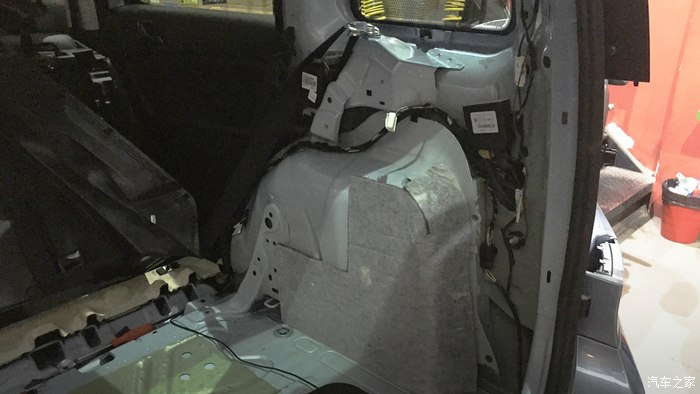

内侧的内饰板拆了之后，走线和飞线就更加简单了。这个拆了之后的大致样子。需要先拆了CD柱的内饰板，再来拆下方的黑色内饰板，黑色内饰板的两个挂钩和一个隐藏挂钩后面都有螺丝，所以要拆了之后才能取出。

万用表量出了倒车灯的线束是上图红圈中的黑蓝色信号线。在车身内的位置扒开保护套，用并线夹将供电线束的蓝色线与这条线并在一起。然后供电线的接地，与点烟器的褐色接地链接；红线与点烟器的灰白火线链接，线束也算告一段落。再恢复内饰之前，先要测试一下摄像头是否可以使用，所以接下来是开通的过程。

往上买的5053也是前几天到货，进入程序后在CANBUS里添加导航系统和后视摄像头，我还开了一个倒车辅助因为有的人说需要添加这个才能有摄像头，然后再在导航长编码里看一下摄像头是否已经勾选，完了之后就是测试。点火之后切入倒车档屏幕顺利显示图像，再试了下导航，仪表可以显示导航内容了。因为太晚了，连续两天DIY到4点，所以拆保险杠和摄像头安装的位置的事情就留到过完年再说了。

凌晨4点回家测试了下，一切顺利。

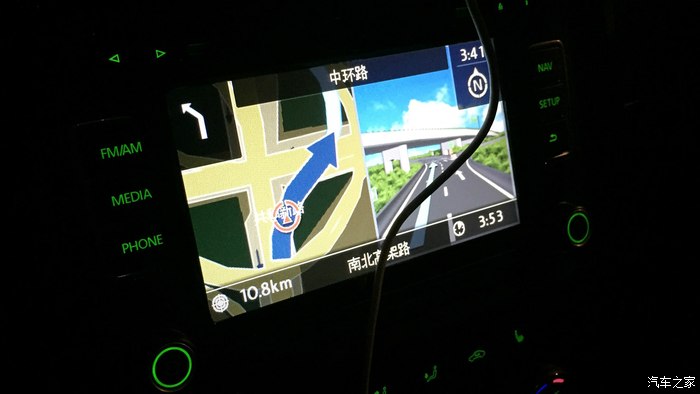

最后，说一下总体感受，导航速度第一次路劲计算速度有些慢，和百度地图没得比；报路线的方式也不是那么详细，但路口图像显示还是可以的，配合仪表盘工作顺利。USB中规中矩读取速度不错，还没有用苹果手机测试，以后再看。音质的提升是非常明显的，层次感凸显，但苦于原厂单元的素质，中低频比较模糊，或许以后有机会改一下中高音吧。

然后，大过年的，祝各位新年愉快，开车注意安全~

P.s. 版主，请设精~

最后编辑于2015-02-16 11:51:29
