一、前述

雾灯虽然不怎么用，但他很重要，特别是冬天大雾天气，我们不能拿安全不当回事。大雾天气，雾灯是最有用的警示标志，是别的灯替代不了的，因为他的灯泡55w，窜透力很强。次要的就是美观大方，有了雾灯看着车头顺眼，提高档次。这是我要装雾灯的原因。

二、着手雾灯安装教程

在有了以上想法后，就在论坛搜怎样装雾灯教程，搜了半天都没有，有的只是装上雾灯了，具体步骤没有。像车友直接接后雾灯的，单独接开关的，加继电器的，不加的等等。怎么加，怎么接，都没有，让人无从下手。于是我总结推荐一下几种方法：

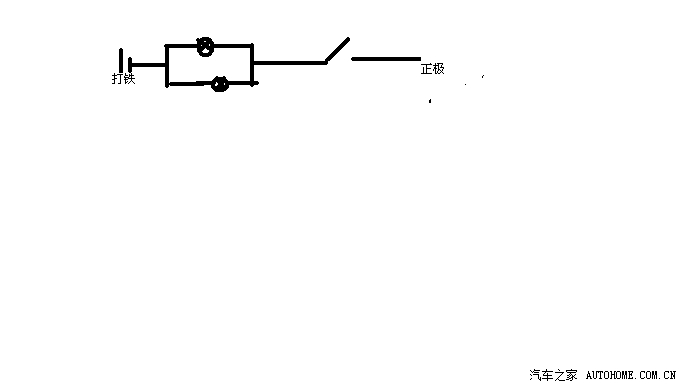

1. 单独直接加雾灯。《不动原车线路，也不用加继电器，电瓶直接取电，开关引入驾驶室。要用材料是：雾灯、粗铜线、大开关像有个车友用家用开关那种就行。优点：单独的一套系统，不与原车冲突，因为是粗铜线，加大开关，55w灯泡完全够用。缺点：开关单独控制，不美观。电路图如下》

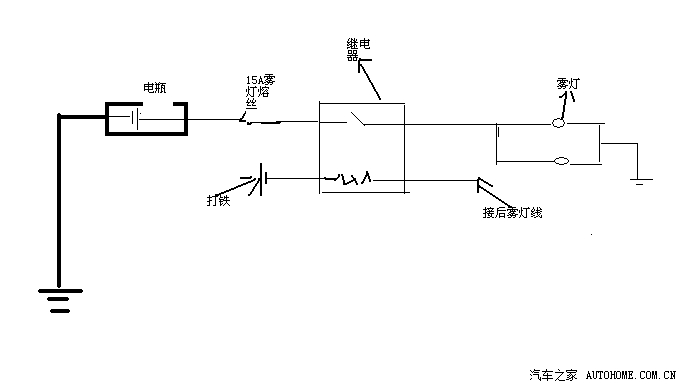

2. 用原车后雾灯开关控制。A、加继电器<首先要了解继电器原理及作用；继电器说白了就是个开关，作用就是通过小电流控制大电流。他分：常开《平时触电是断开的通电闭合》、常闭《平时常闭通电断开》、和混合三种。我们用的是常开的那种。电路图如下

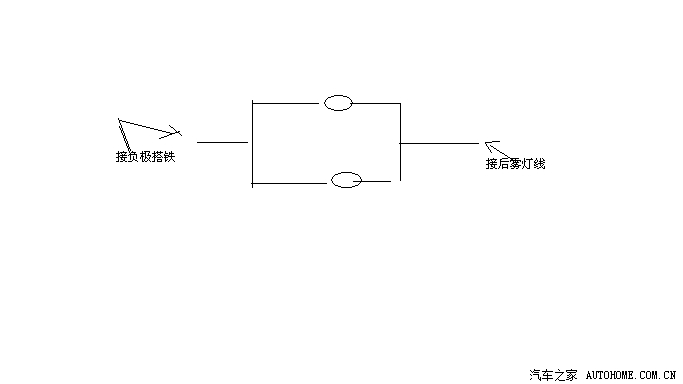

                      B、不加继电器《雾灯一端接电源负极、一端接后雾灯线》优点：比较正规，保护开关。缺点：要动原车后雾灯线。电路图如下

3、接小灯开关等等。

三、就10款旗云1而然本人推荐2种A方法。原因是；后雾灯继电器不在接线盒内而是在主板上，《小继电器》不能拔下单独换，要换就要和主板一起换，危险系数高。

四、直播马上开始：

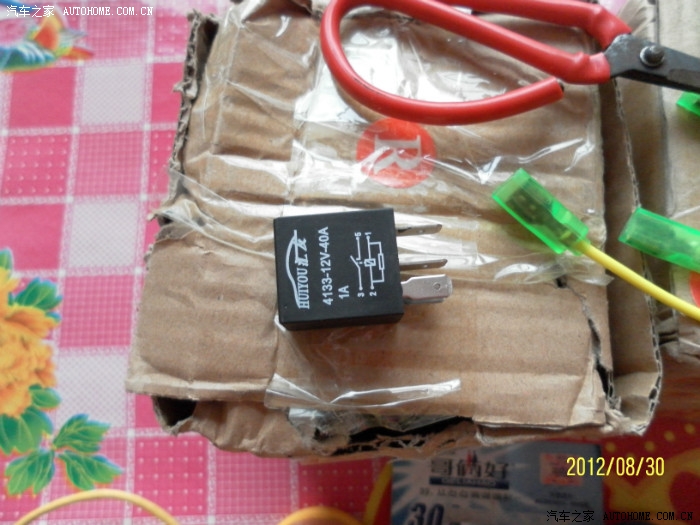

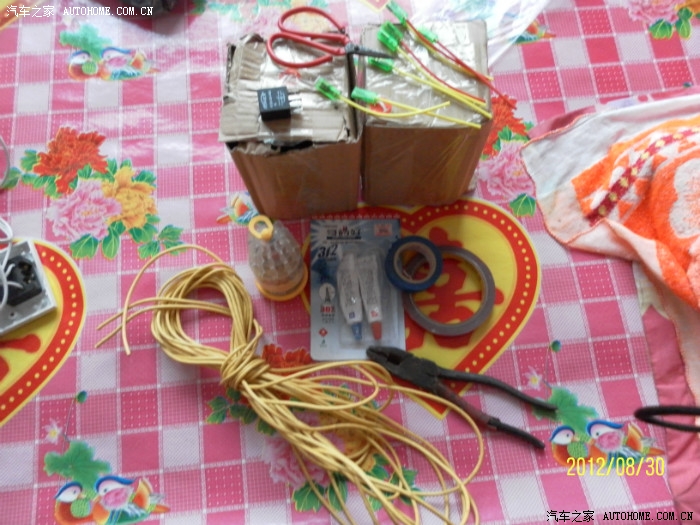

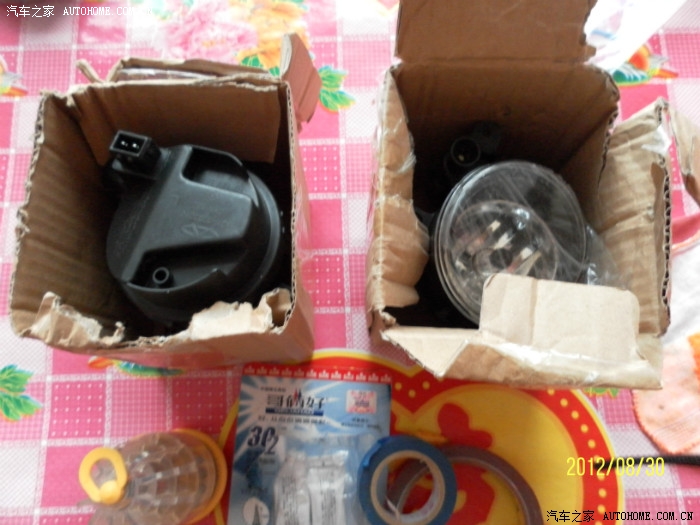

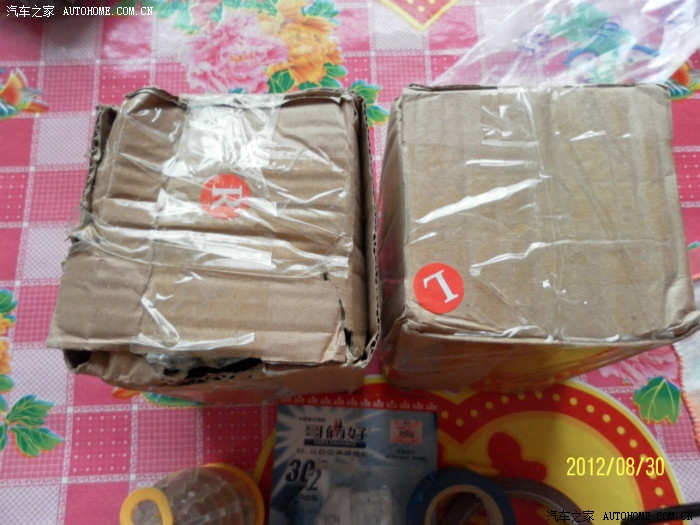

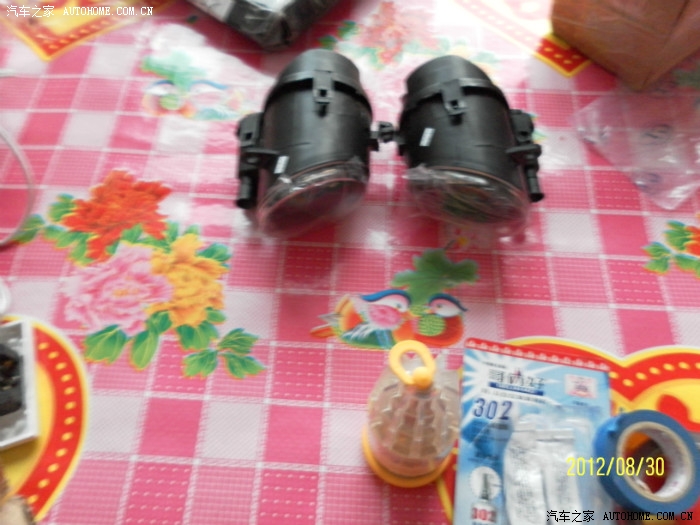

 1、准备工作，雾灯、线束、剪刀、胶带、302胶、钳子，螺丝刀、继电器、15A保险等等。如图：






备注：A5雾灯副厂60一对，不带任何线束，插头，质量一般般，建议买原厂的。

2、雾灯改装组线：《买雾灯插头和雾灯线束的勿看如下图那种》本人是个爱动手的人能省就省

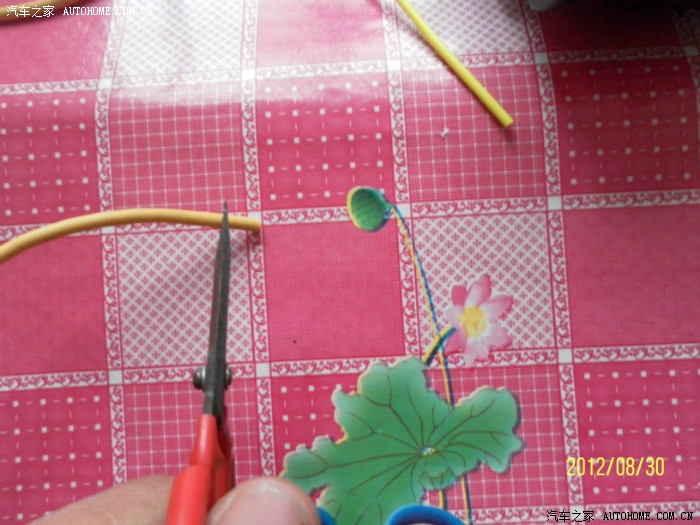

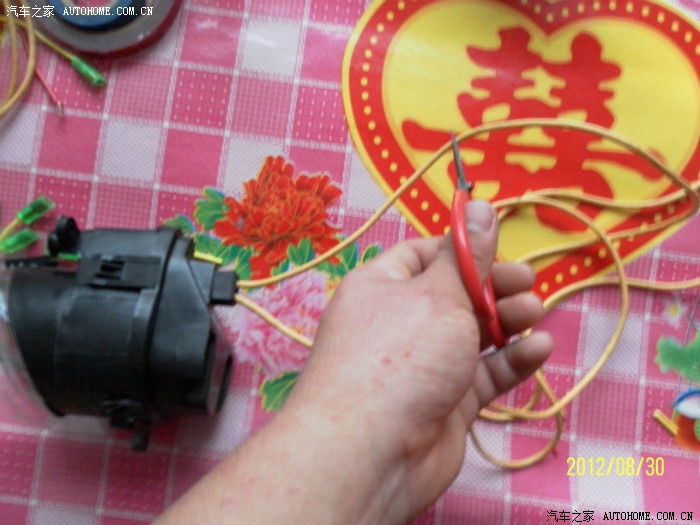

 a、将线去头，取两条和车前雾灯距离长的两条线。《一定别取短了，要长一些》

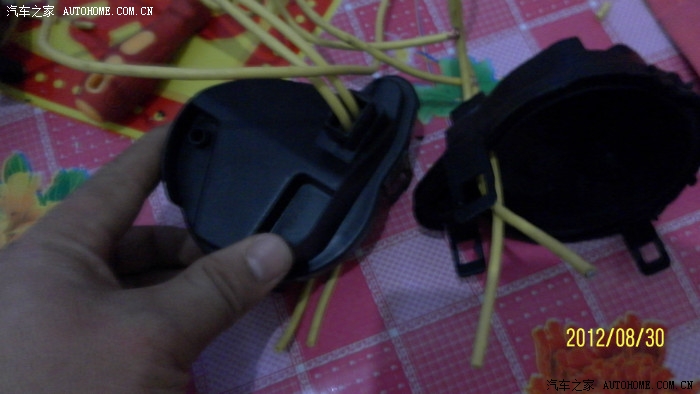

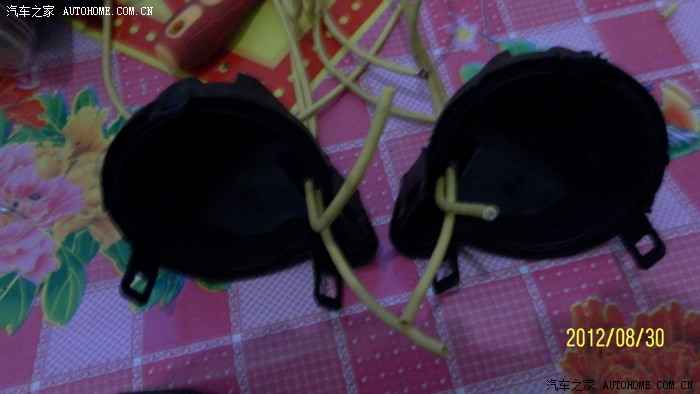

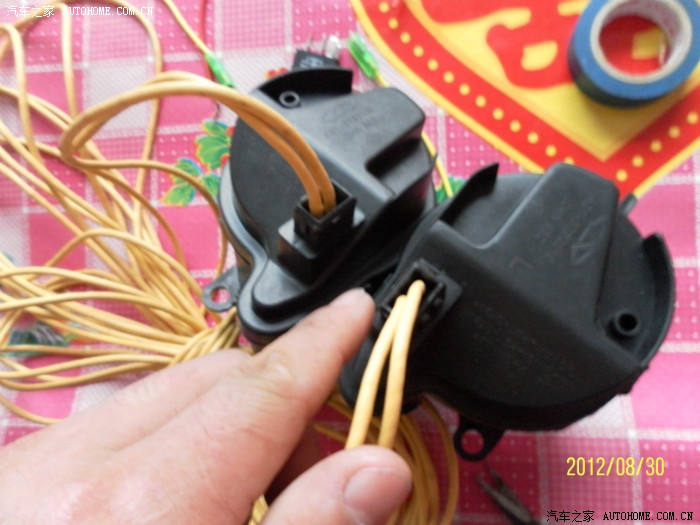

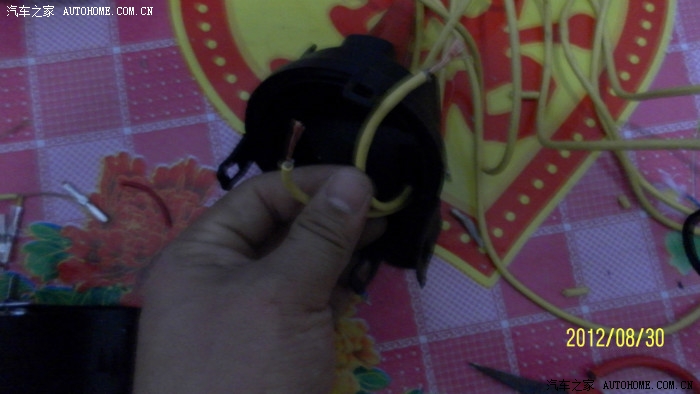

b、打开雾灯壳，把原灯插芯拔出不要了，把两线从把下插芯孔中穿进《一端穿左灯一端穿右灯》，如图

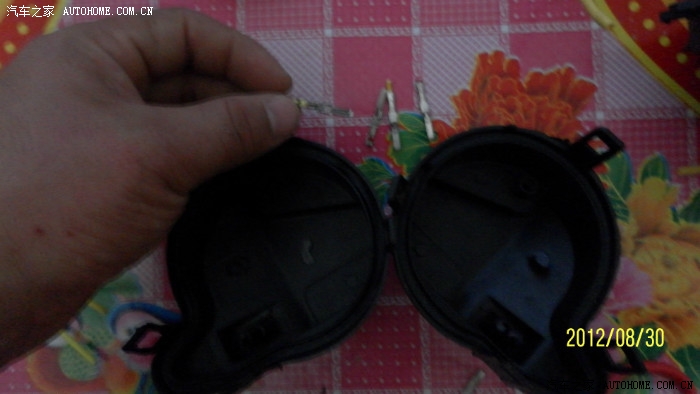

原灯插芯


正面



反面

正反面

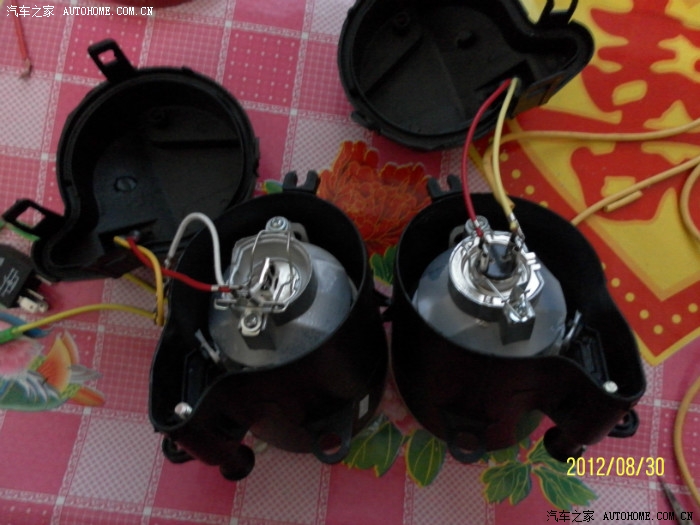

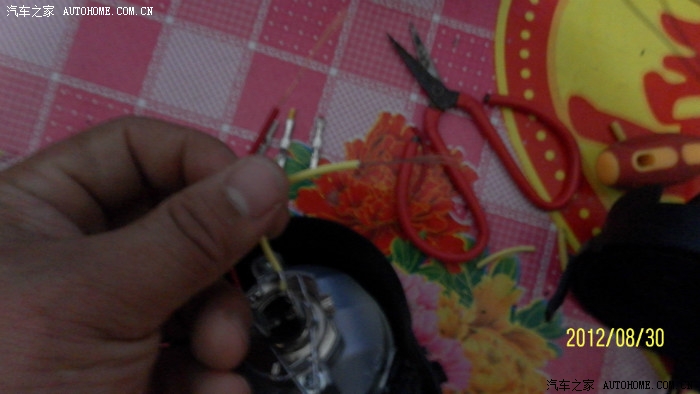

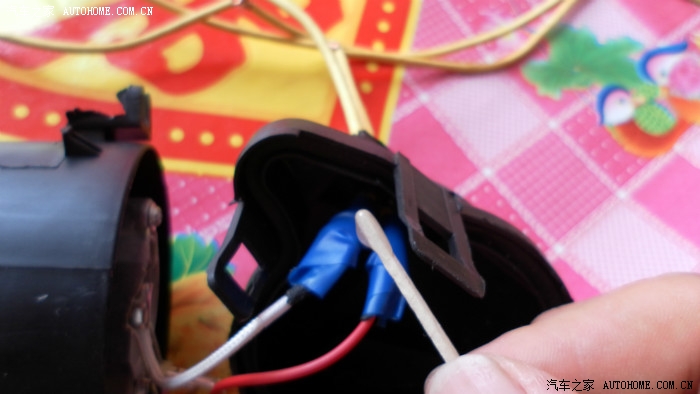

然后把原灯两条线去皮露出铜线

把插进来的两条线同样去皮

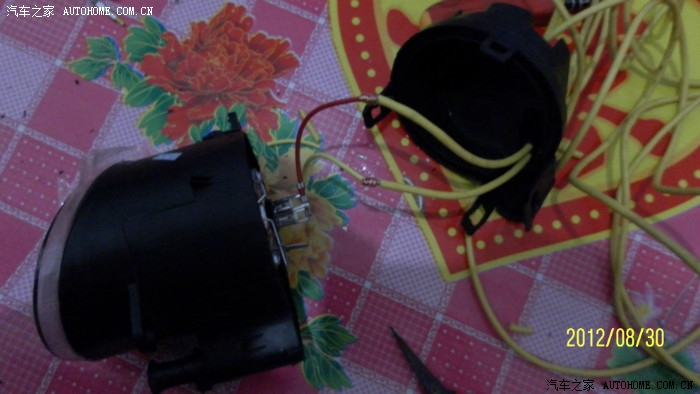

然后相接《一定接牢固》

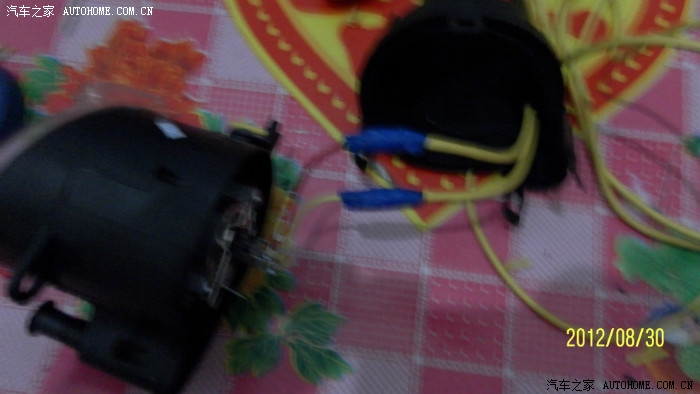

然后用绝缘胶带包好

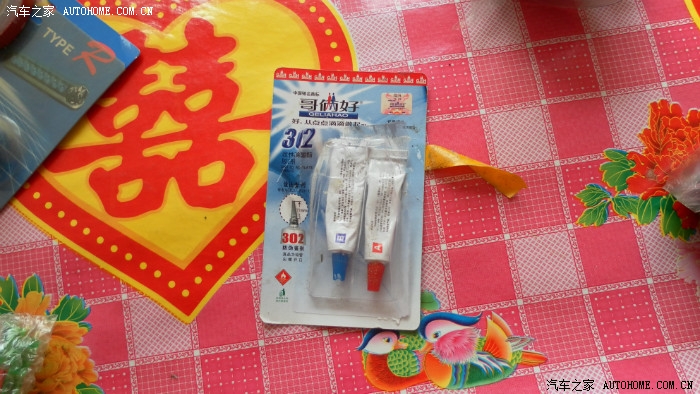

302哥俩好
从里面密封粘好

扣好雾灯。

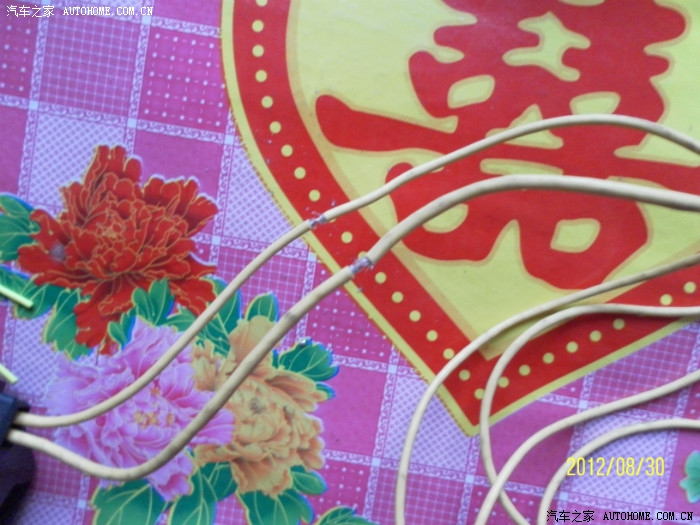

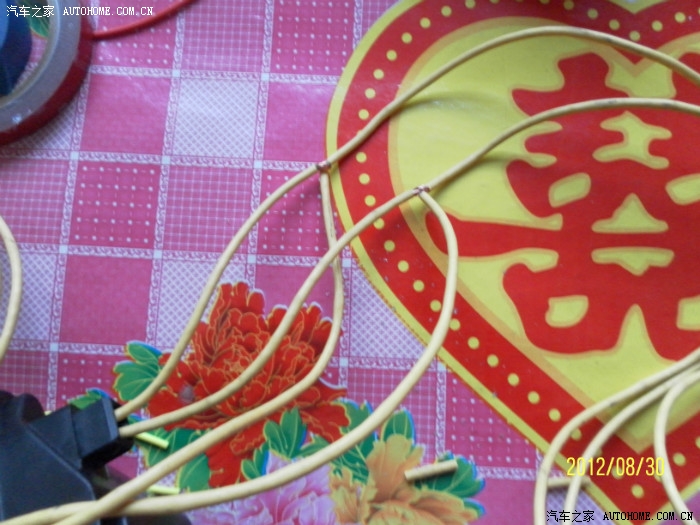

在左面雾灯后10厘米左右包开线皮，《一定是左面也就是主驾驶那面》

注意不要在同一处包开线皮，防止连点

再用两条长1.5米左右的线分别与其并联《一定要接牢固》

用绝缘胶带包好

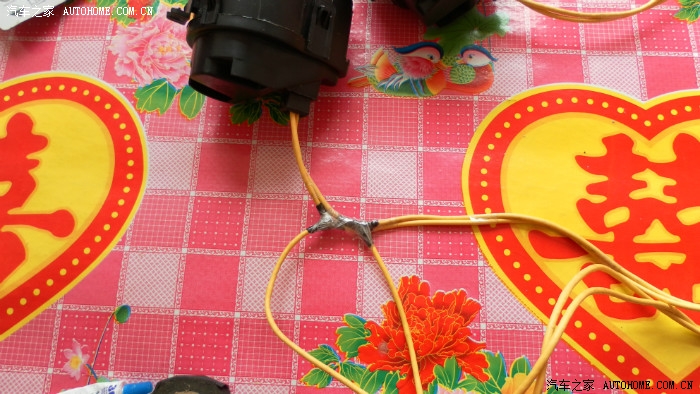

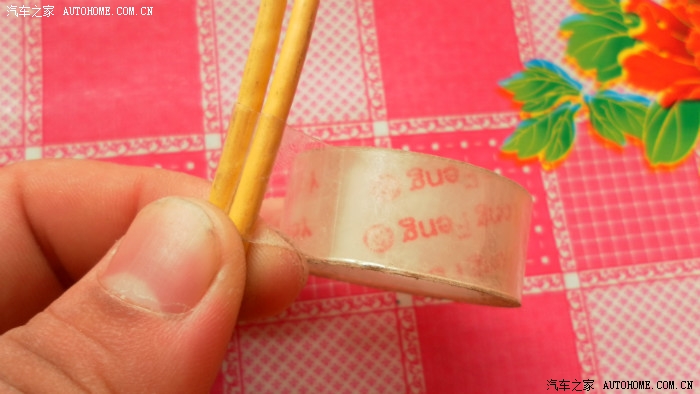

用胶带把两雾灯之间的两条线包在一起

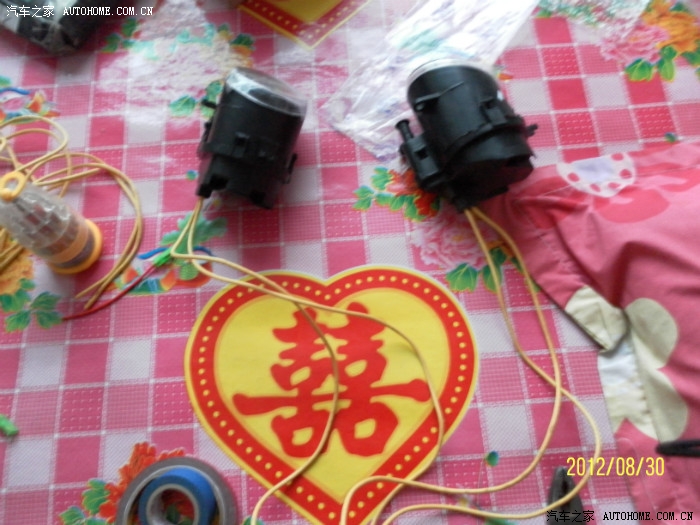

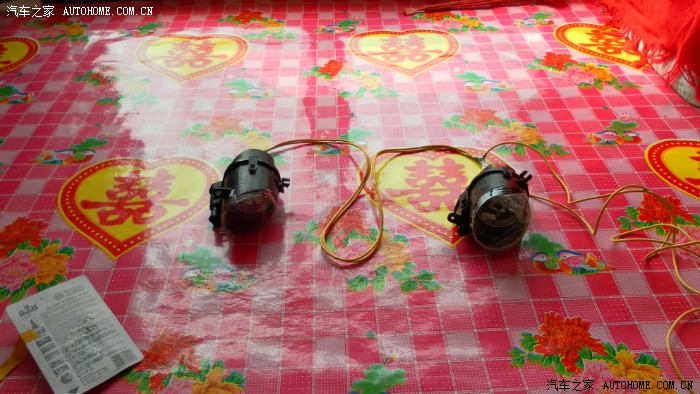

组灯连线完成

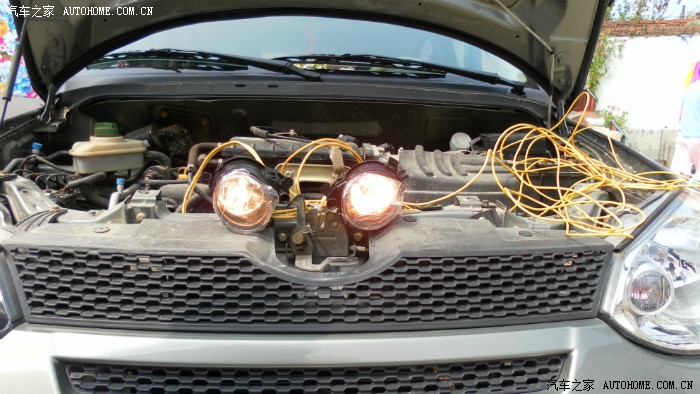

试灯，把并处来的两条线一条连正极，连负极

备注：以上红色字体内容一定要做好

好累啊！先到这吧休息一下，下回直播继电器改装连线请关注！
