致各位看官：
惊天雷声作作，在下只会改车，理性透析根本，看官您莫要——哆嗦~~！
别克GL8改装作业真?是五花?八门，相信各位小主已经厌倦，有没有想自己动手安装的小主？
有没有这样的感受——自己不会弄，又怕别人不专业？既然有这样的想法，那就从了在下吧！
下面，就随在下而来带您一起共同学习——安装方法，升华一下自己，给您带来不一样的动手乐趣！
【建立兴趣】
【认识项目清单】
【准备工具】
【拆卸】
【安装调试】
【复原】
同样的思路会理清我们的做事顺序，不会手忙脚乱，节省客户的时间，专业技术人也会得到升华。
惊天雷声作作，在下只会改车，理性透析根本，看官您莫要——哆嗦~~！
别克GL8改装作业真?是五花?八门，相信各位小主已经厌倦，有没有想自己动手安装的小主？
有没有这样的感受——自己不会弄，又怕别人不专业？既然有这样的想法，那就从了在下吧！
下面，就随在下而来带您一起共同学习——安装方法，升华一下自己，给您带来不一样的动手乐趣！
【建立兴趣】
【认识项目清单】
【准备工具】
【拆卸】
【安装调试】
【复原】
同样的思路会理清我们的做事顺序，不会手忙脚乱，节省客户的时间，专业技术人也会得到升华。
准备好了吗？原厂摄像头+解码器的安装！——否漏米~~~~

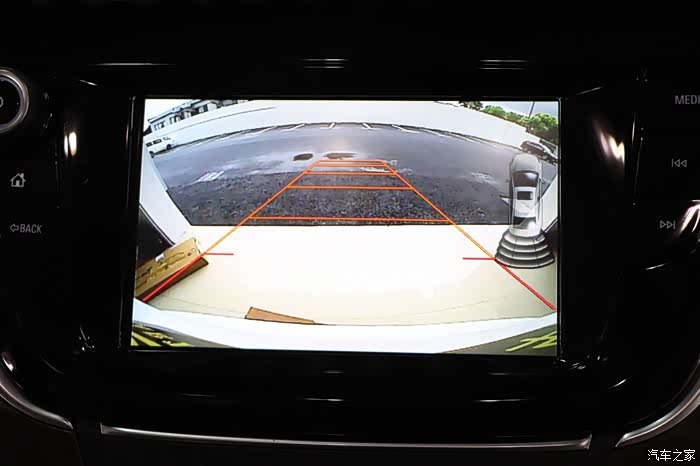

倒车影像的效果

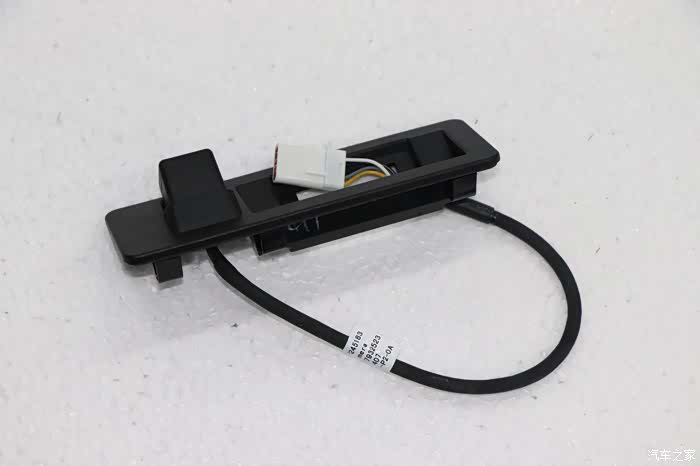

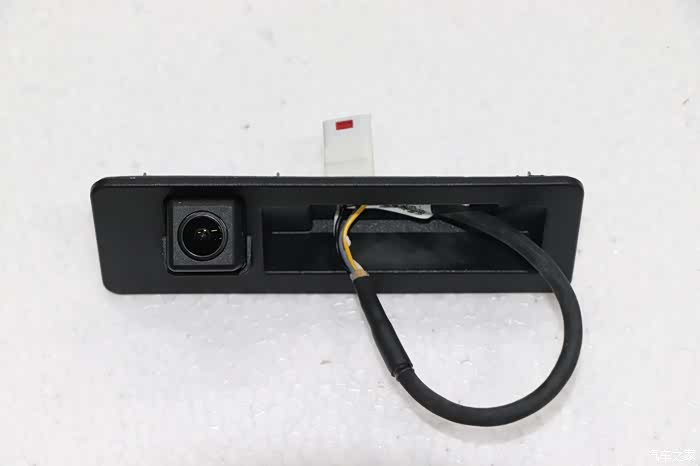

原厂后视摄像头
原厂后视摄像头

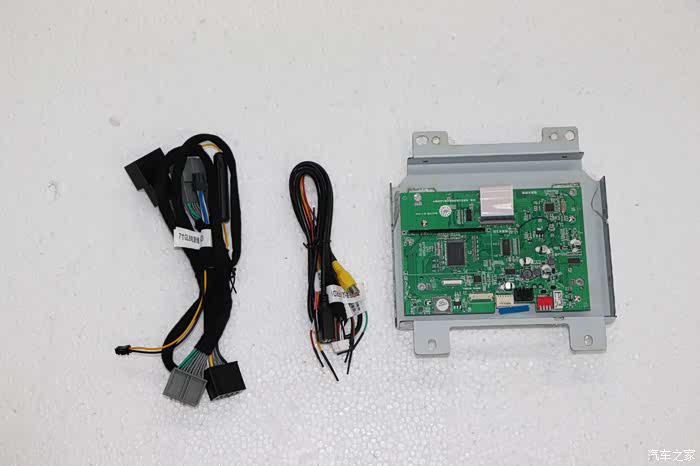

解码器：解码器模块、转换线束、外设视频输入线束

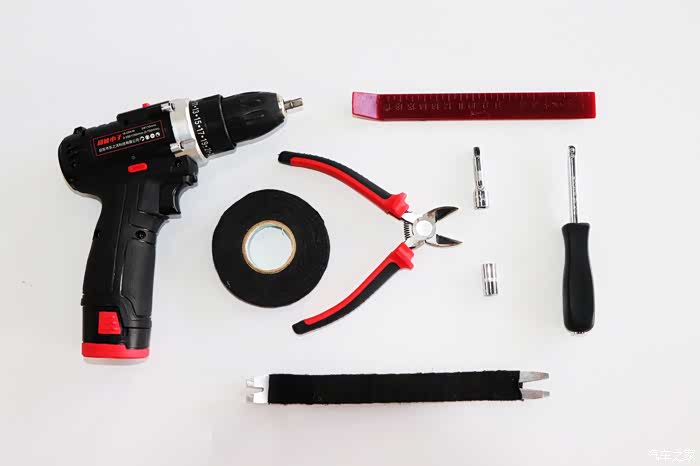

所需工具：电动工具（可调扭矩）、电工胶带、剥线钳、小号接杆、7号套筒、T10内六角、不锈钢翘板、塑胶翘板。（原厂卡扣要备一些，防止损坏无法更换）
步骤一
开拆需要拆卸的原车零部件

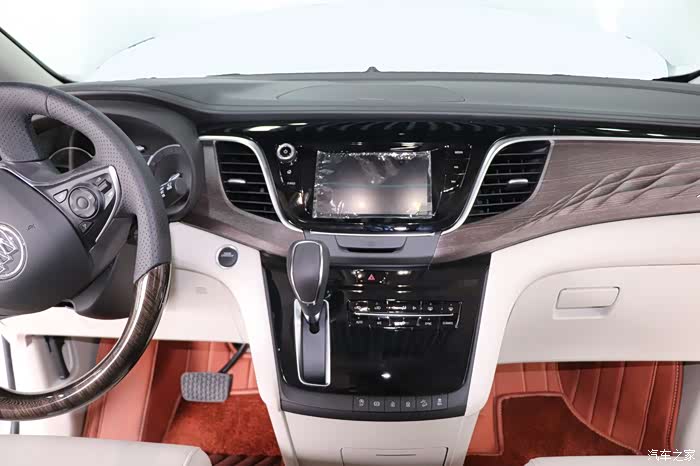

中控显示屏

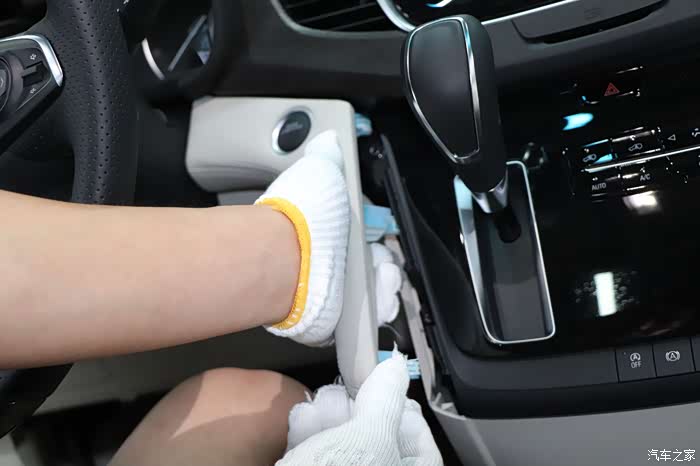

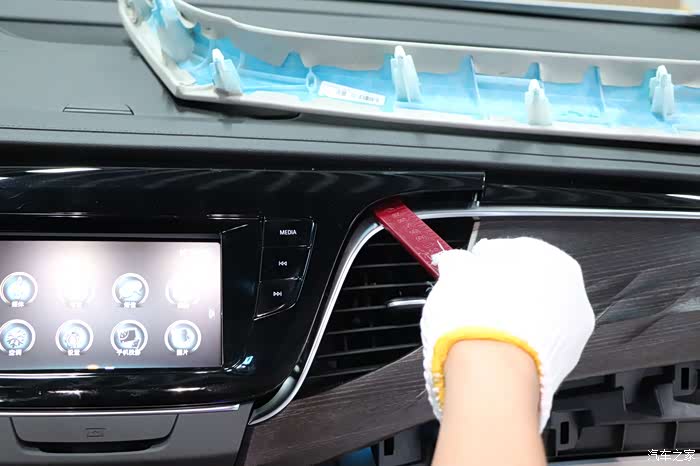

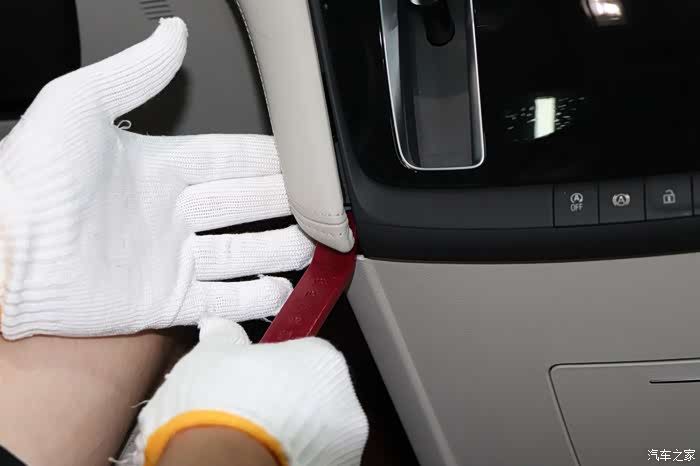

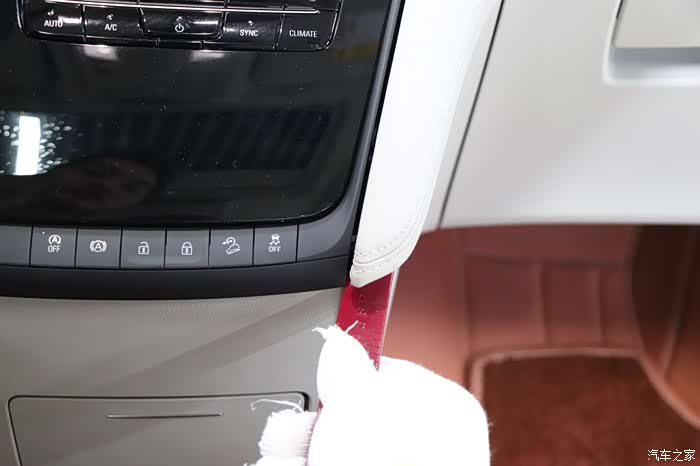

该位置翘出
***一键启动按钮饰板
右部同理
取出饰板放好（以免二次受损）

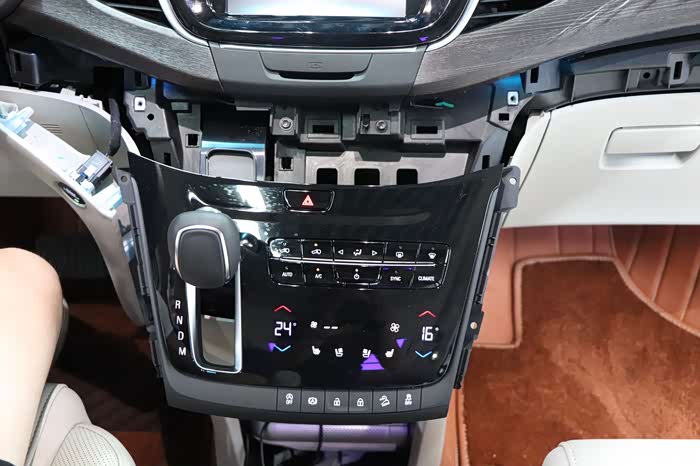

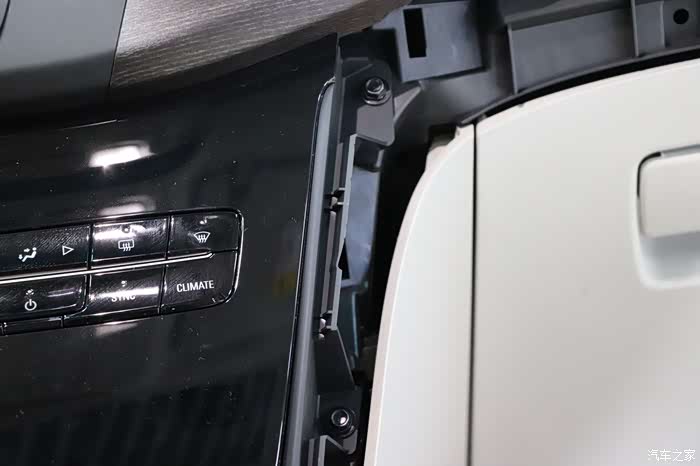

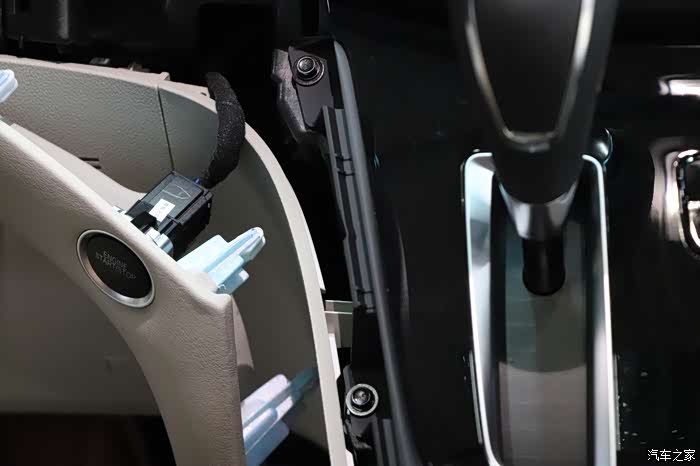

空调面板固定右侧两颗螺丝拆出
空调面板左侧固定两颗螺丝拆出

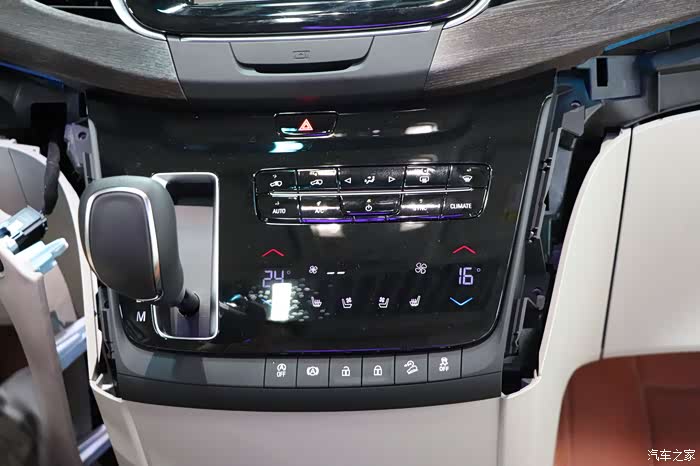

打着车挂N档，

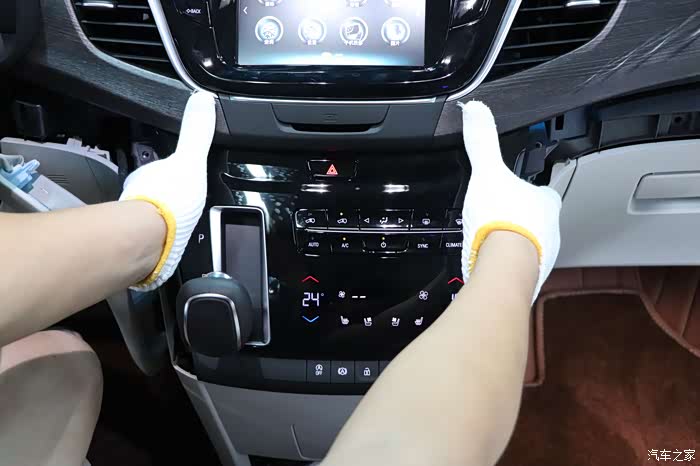

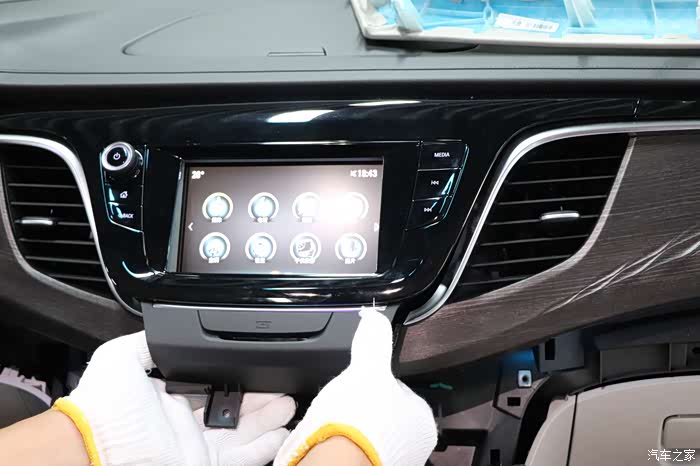

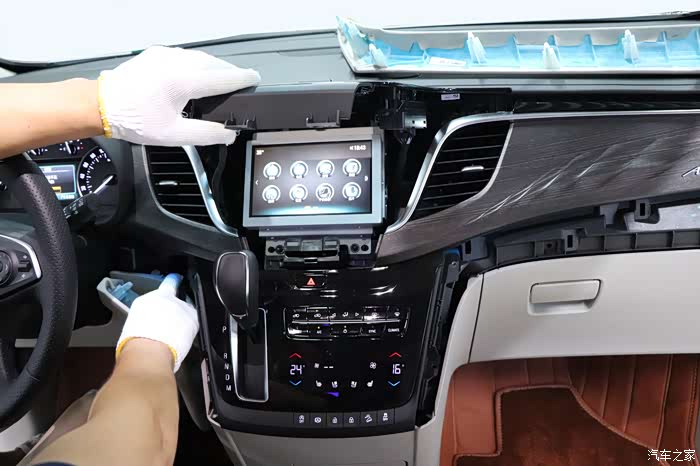

双手用力拔出

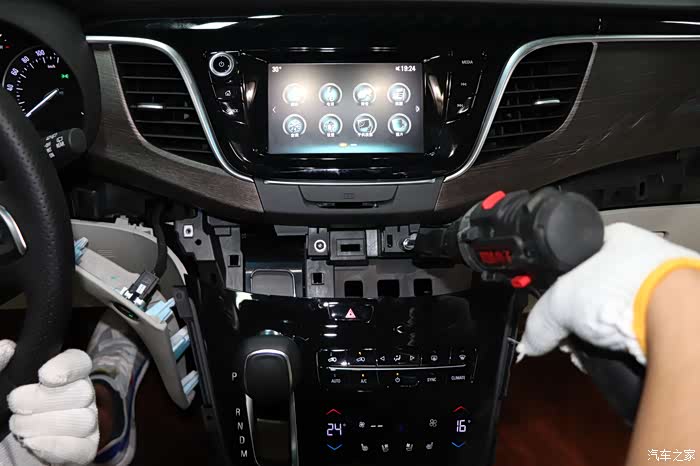

拆出屏幕下部两颗螺丝
掰出

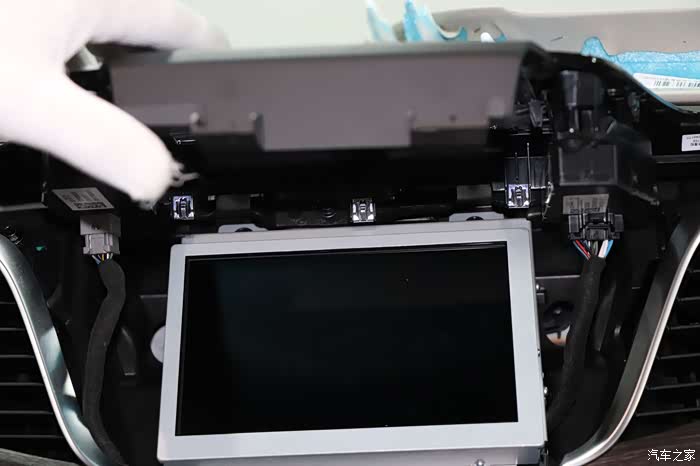

塑胶翘板该位置翘出后，顶部（注：翘板不可滑移，会导致仪表台真皮破裂）屏幕饰板右向左翘出
屏幕面板可取出状态后，P档关闭电源
拔出屏幕饰板左右控制单元插头，屏幕面板取下放好
屏幕四颗螺丝拆出（注：上部两颗螺丝取时别掉落！）
主机插头四个拔出，取出屏幕放好
步骤二
后备箱饰板拆卸（后备箱饰板拆卸同比日系车技术要求高，力度把控不好拆不出或饰板断裂！金属卡扣）
（原厂卡扣3元一个谨慎拆卸！）

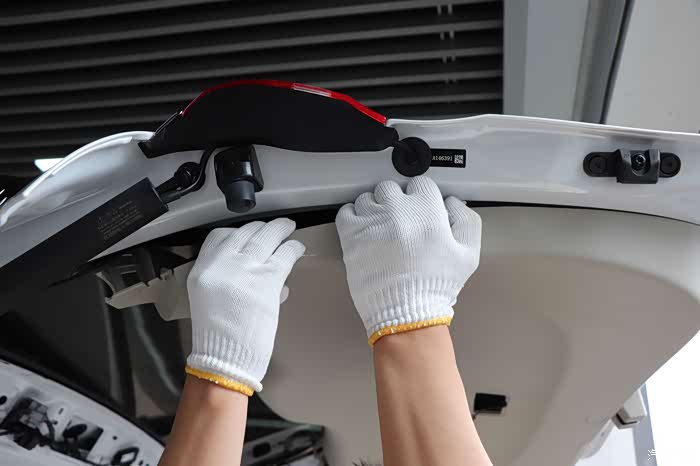

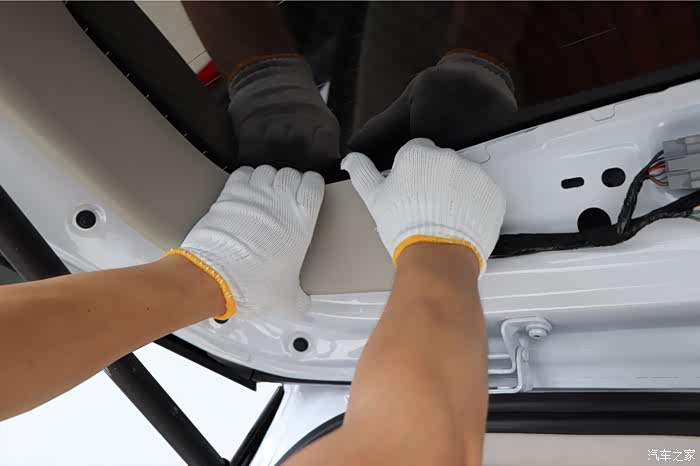

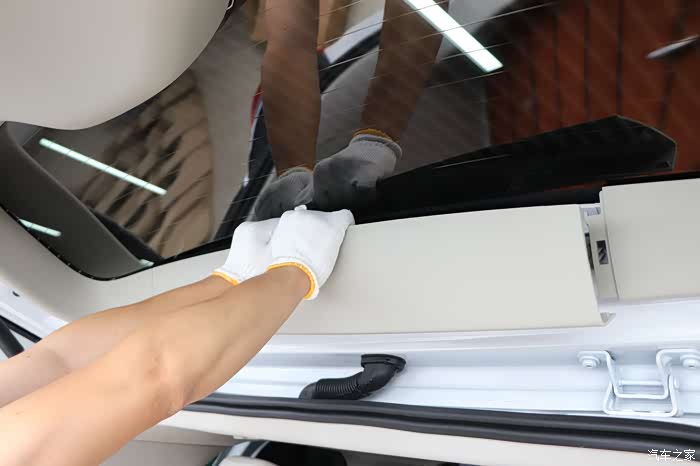

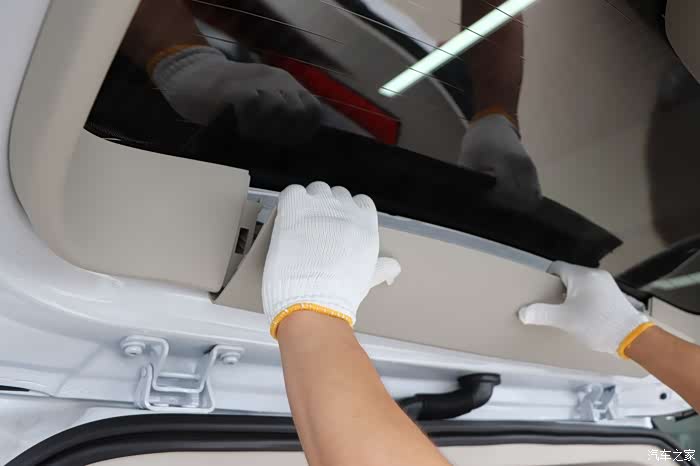

后备箱饰板横饰板拆卸位置如图
后备箱饰板横饰板拆卸位置如图
后备箱饰板横饰板拆卸位置如图
拆卸横饰板后，左右饰板卡扣拆卸如图
左右饰板卡扣拆卸如图

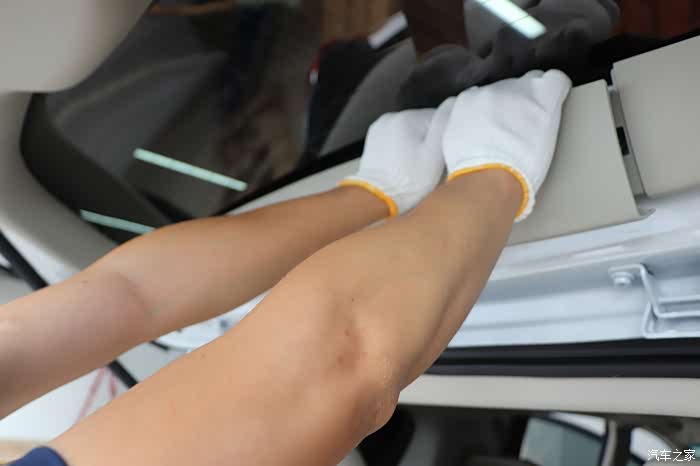

卡扣拆卸完毕后，侧饰板用力位置如图
侧饰板用力位置如图
侧饰板用力位置如图

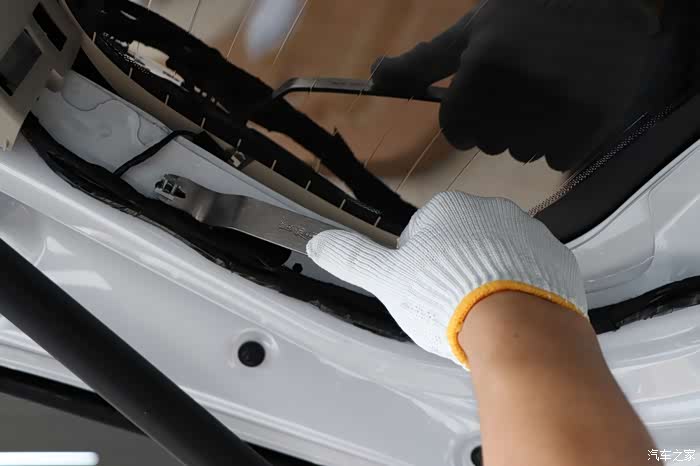

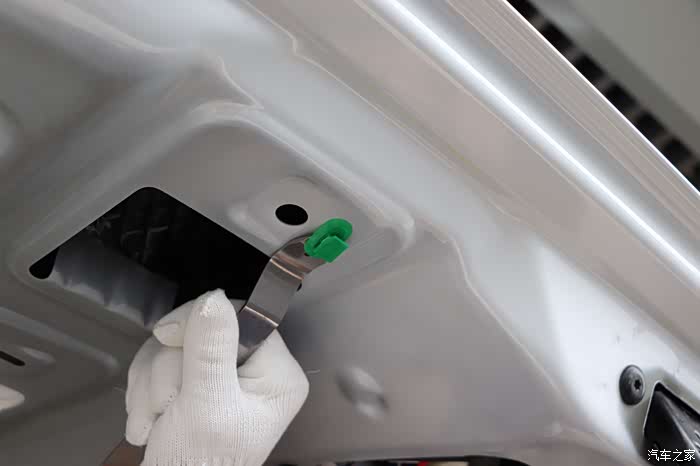

有脱落卡扣式，用不锈钢翘板拆出，未损坏装回原车饰板，损坏的卡扣进行更换
后备箱照明灯拆卸如图
照明灯拆卸后卡扣位置外撬取下放好

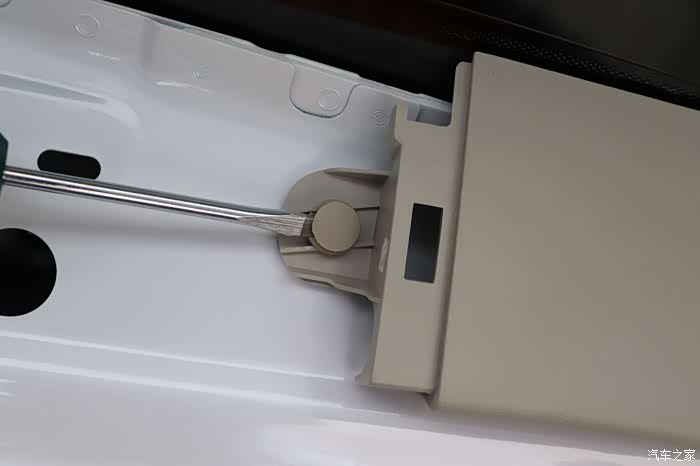

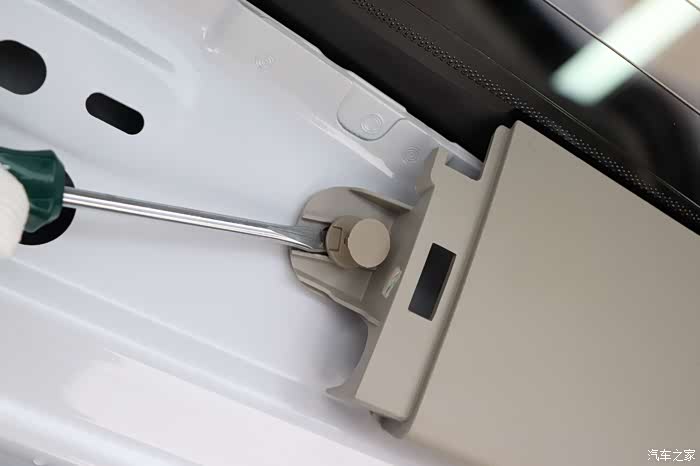

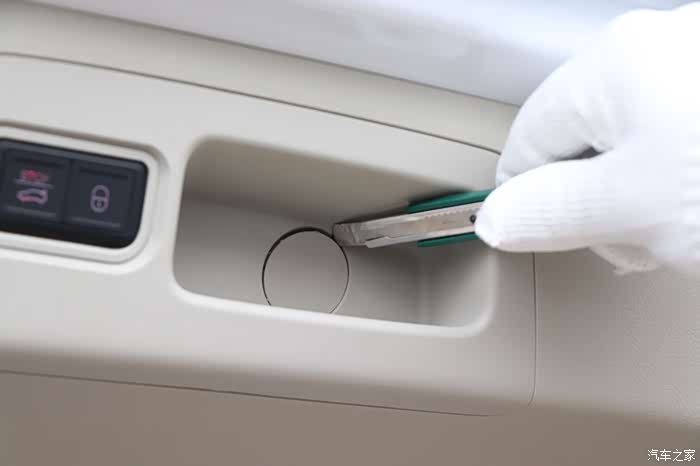

后备箱关门扣手位置小装饰壳内部有螺丝，如图外撬
螺丝拆出取下放好

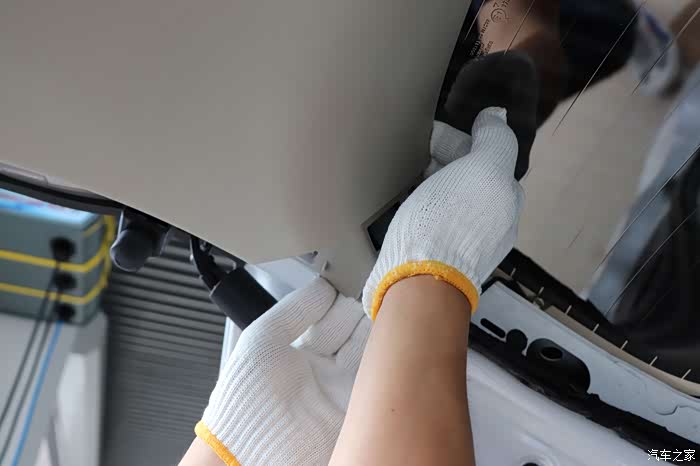

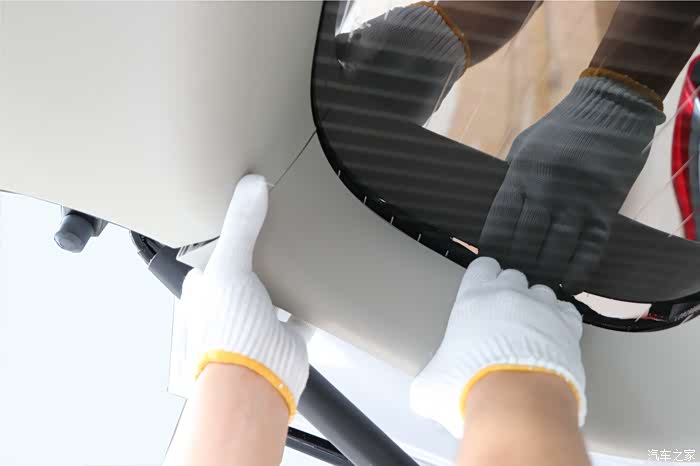

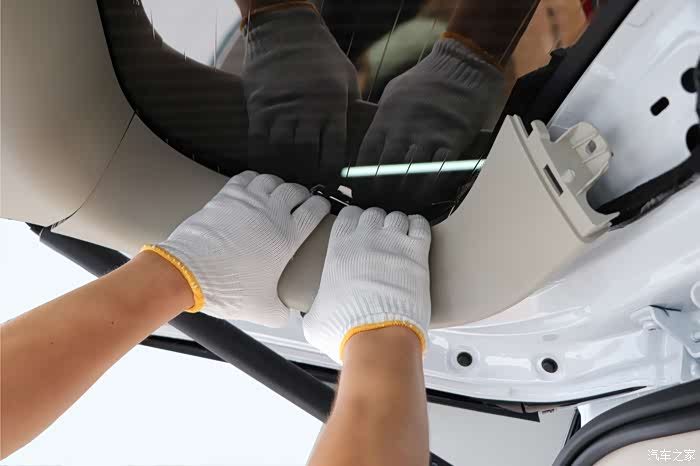

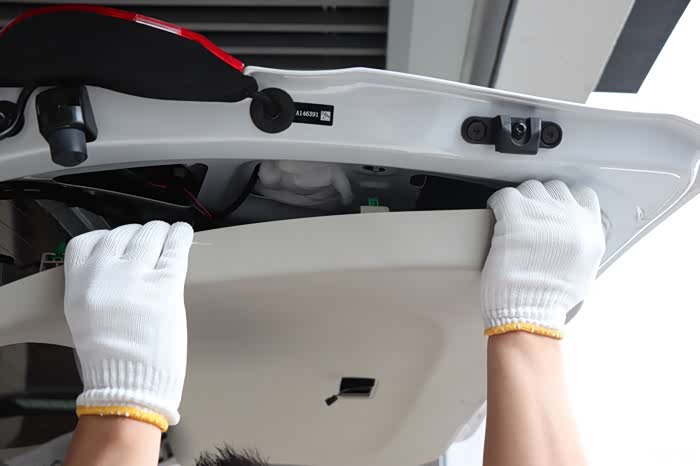

后备箱大饰板起始拆卸位置用力掰出（注：爆发寸劲拆卸）
依次拆卸顺序（注：大饰板拆卸时一定小心，防止掰裂！）
依次拆卸顺序

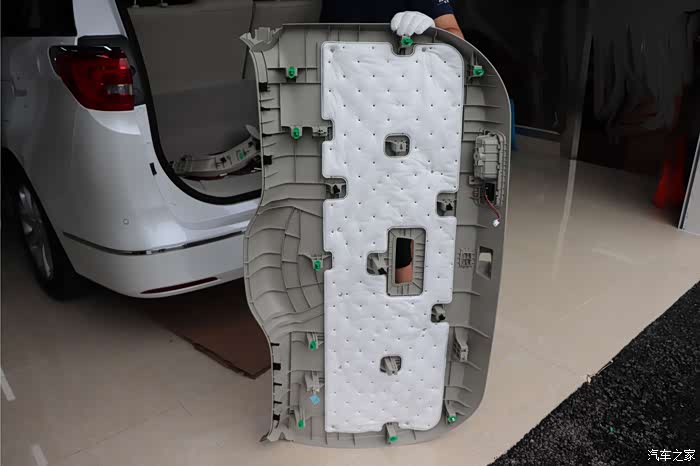

拆卸下后备箱大饰板

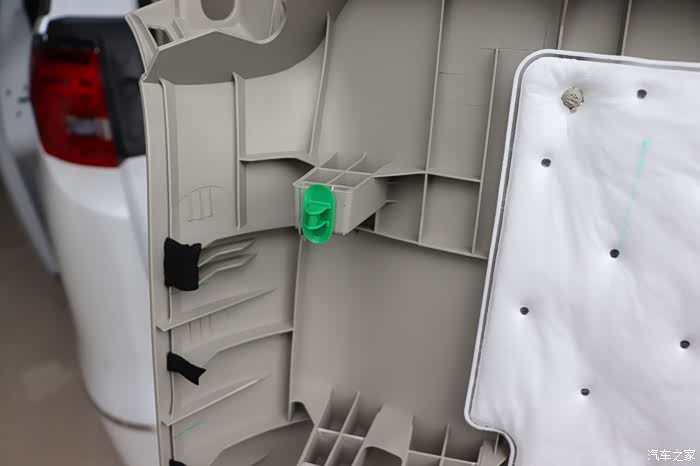

卡扣金属卡片，需更换新卡扣
遗留损坏卡扣拆除更换新卡扣
步骤三
安装原厂后视摄像头
原厂后视摄像头

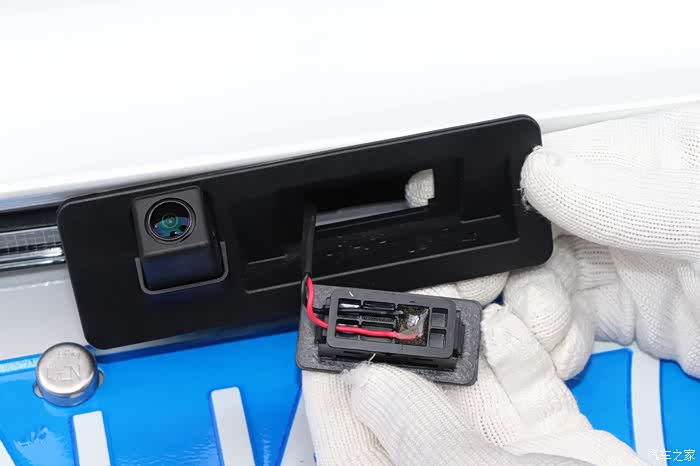

原车尾门开关拆下，装入原厂后视摄像头，尾门开关装入（开关安装简单不做细节安装展示）

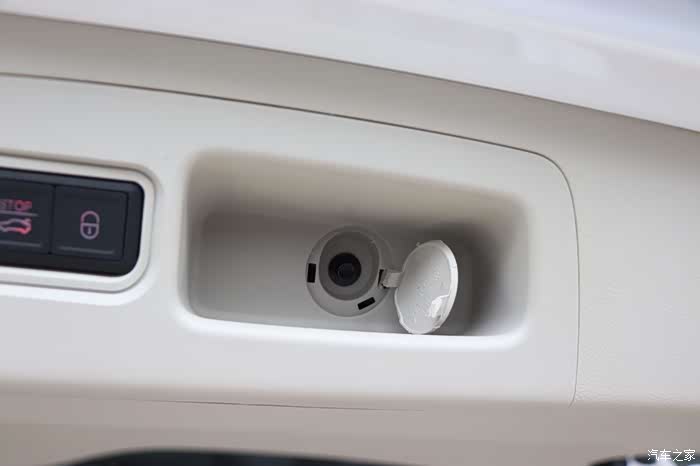

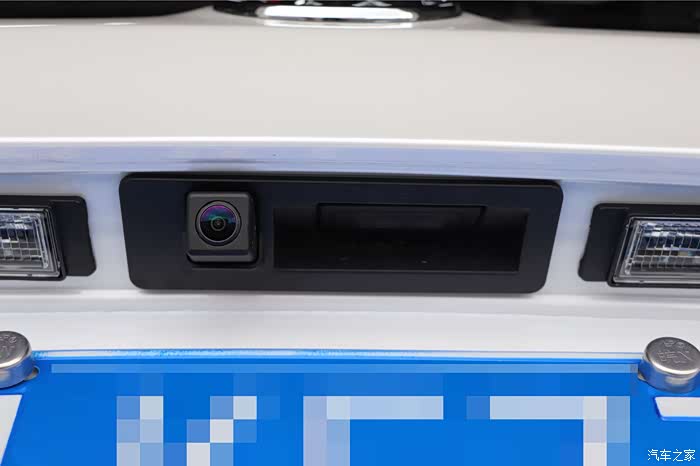

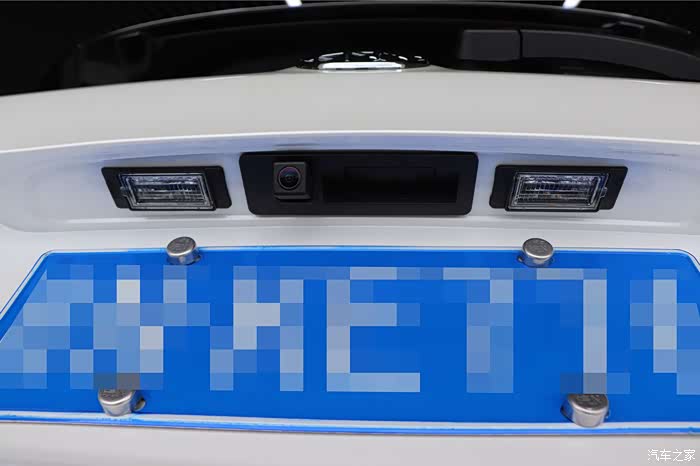

装好效果
装好效果
步骤四
安装主机屏幕解码器

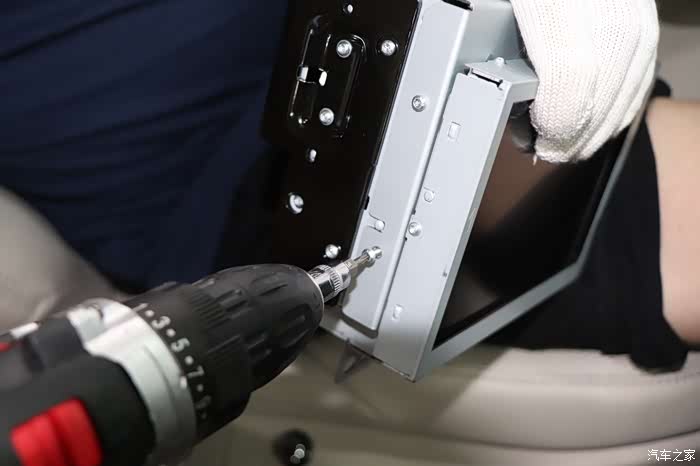

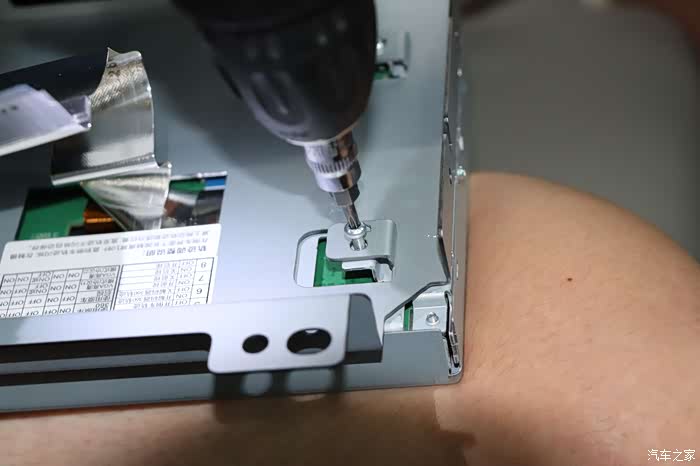

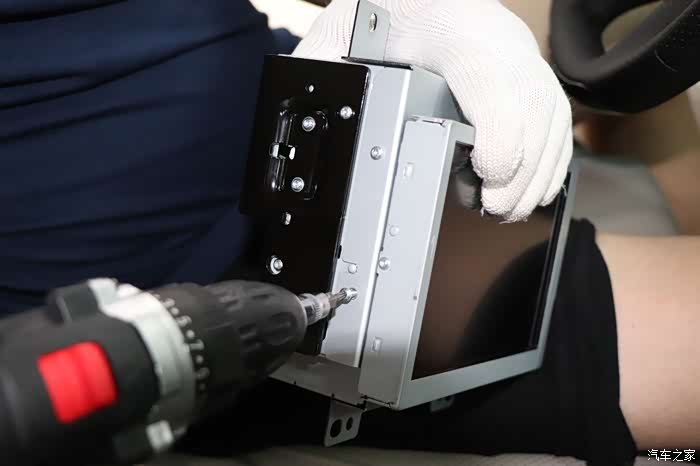

找到工具拆卸螺丝（支架和主机背部分体，与屏幕一体）
背部拆卸后（排线安装顺序不能错，安装出错主机烧毁，原厂1500元左右一个附带编程）

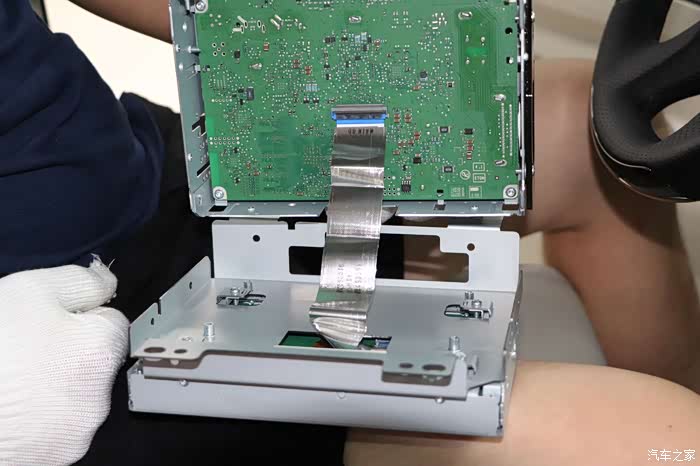

原车排线拆出

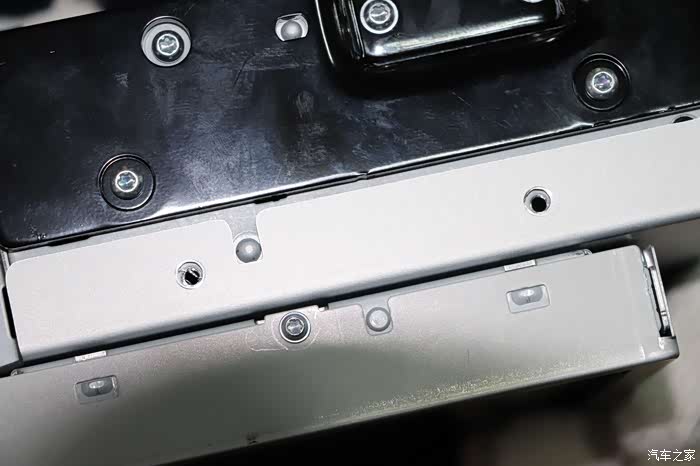

支架与屏幕四颗螺丝拆出（原车支架有区别，该支架为加码器支架）
螺丝拆出

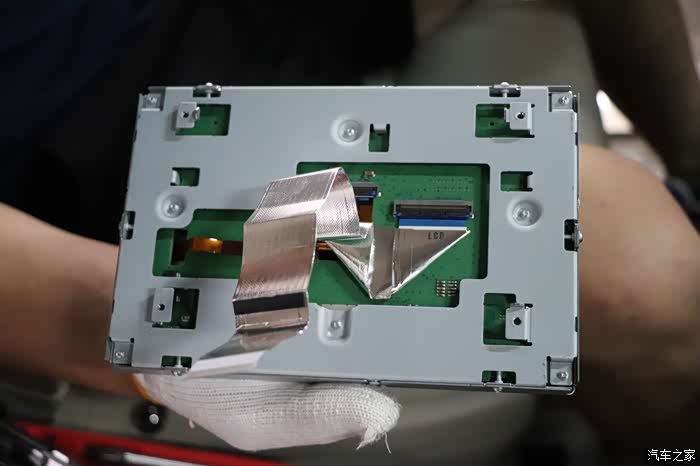

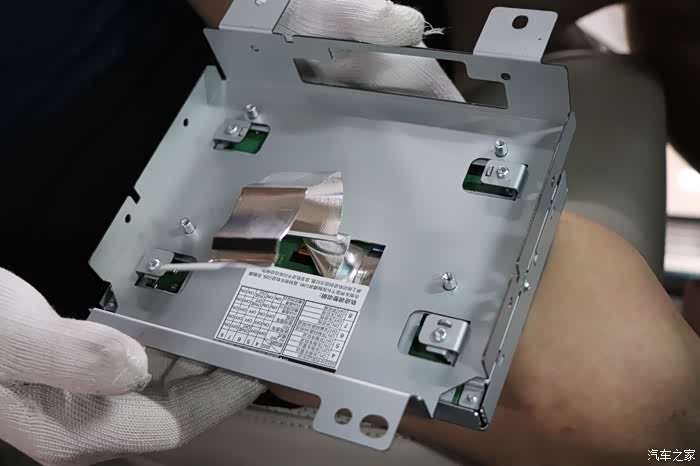

拆卸完成后的主屏幕背部

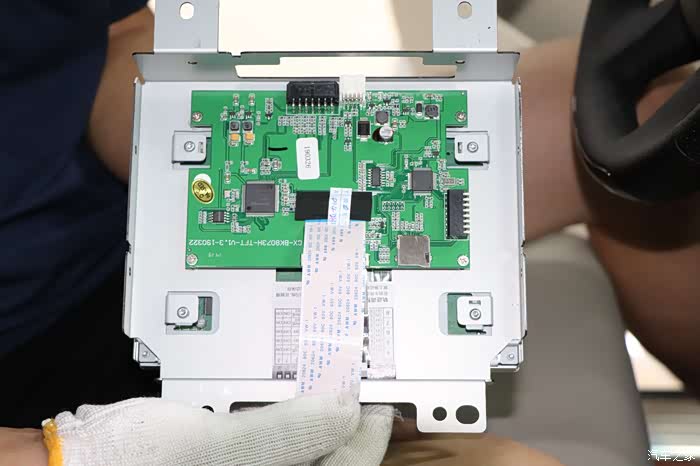

解码器主体与屏幕安装，有两个定位角，不能错

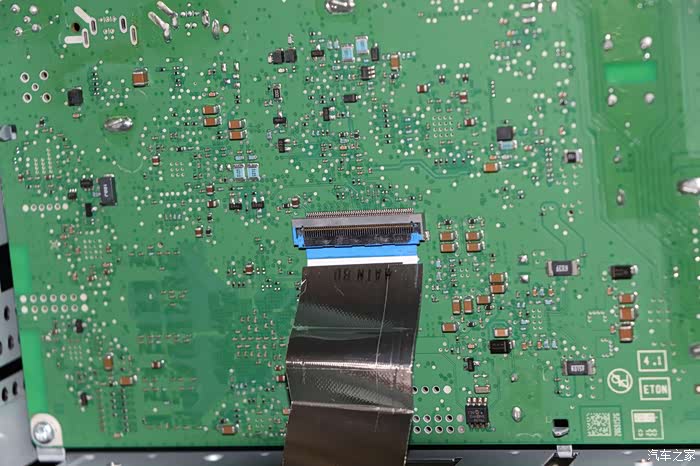

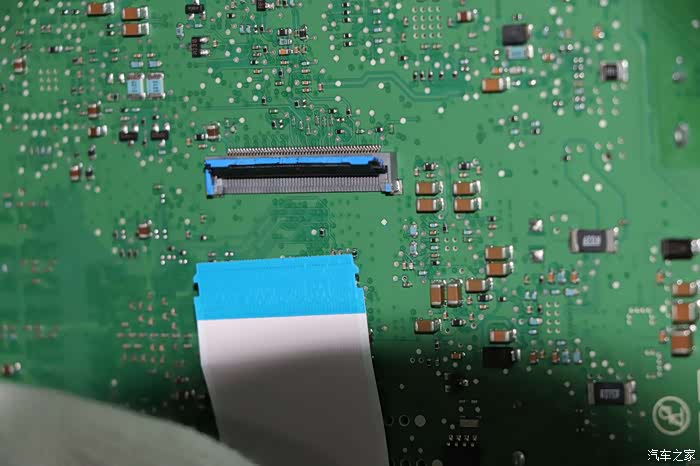

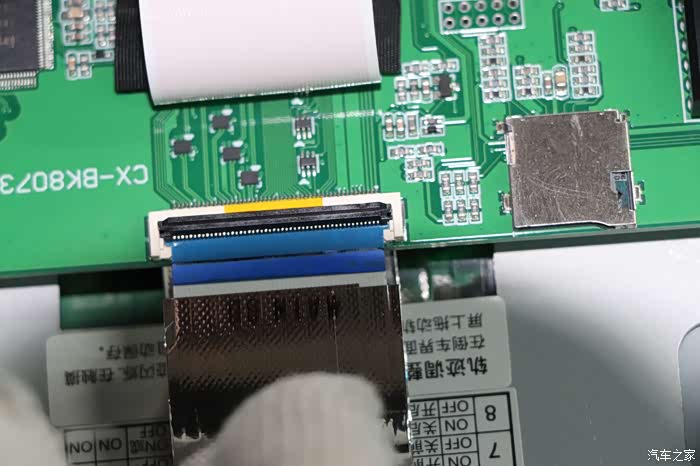

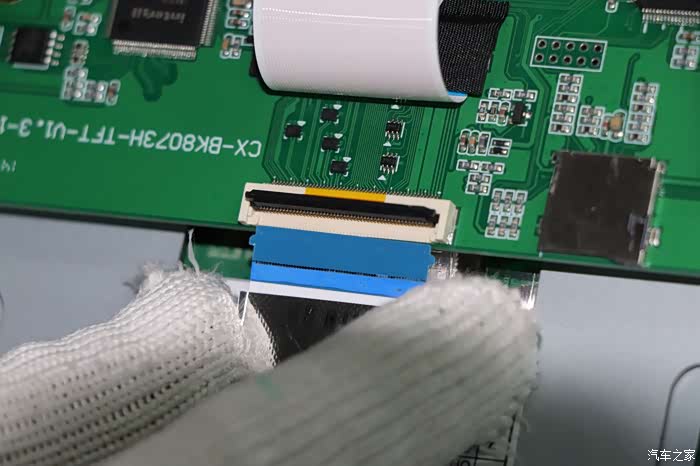

排线金属面在下面，排线定位角进入卡槽（一定要仔细！很重要！）
排线进入卡槽后卡紧（排线安装顺序不能错，安装出错主机烧毁，原厂1500元左右一个附带编程）
同上图步骤插好卡紧（排线安装顺序不能错，安装出错主机烧毁，原厂1500元左右一个附带编程）
装好排线，定位销卡紧槽，螺丝固定

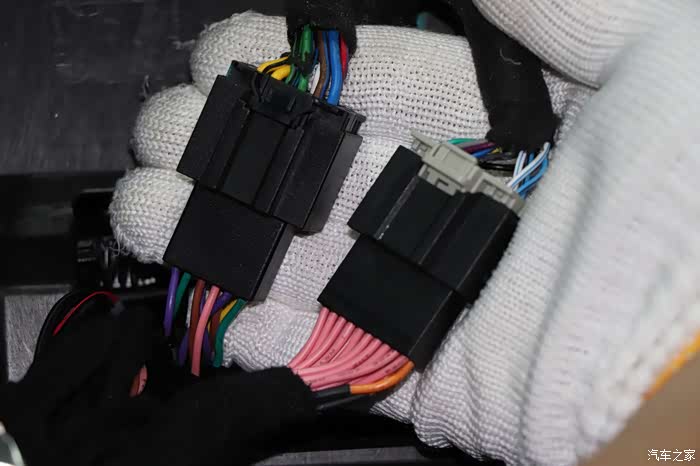

转换插头转换（两个插头转换，插错插不进）
步骤五
尾部后视摄像头装好，线束不排，拉倒前端进行倒车测试（简单，不做图片详解，接线和插头可参照步骤七）
步骤六
布线，走线

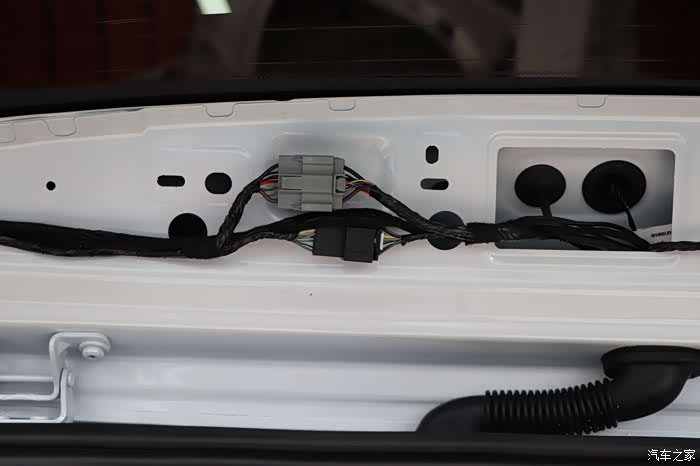

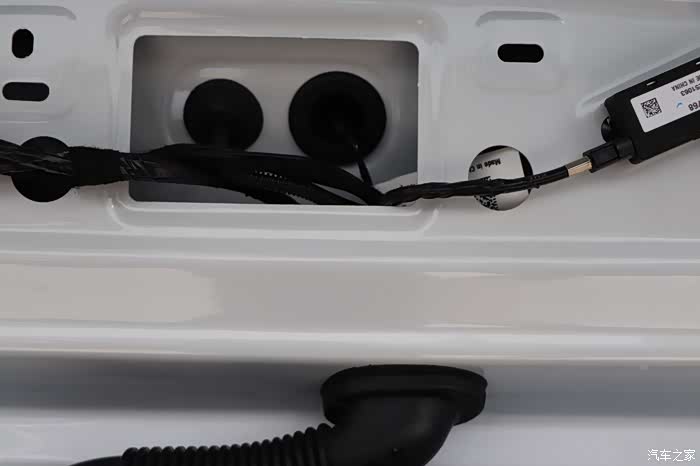

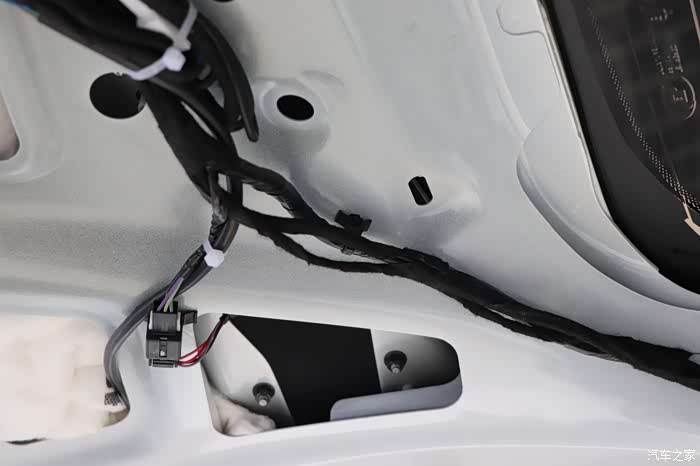

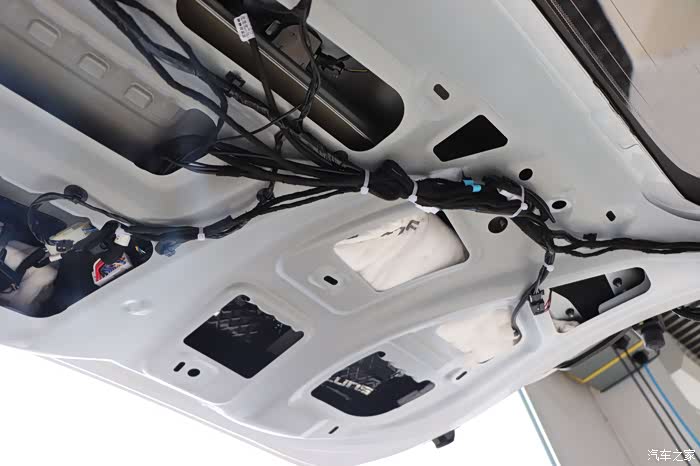

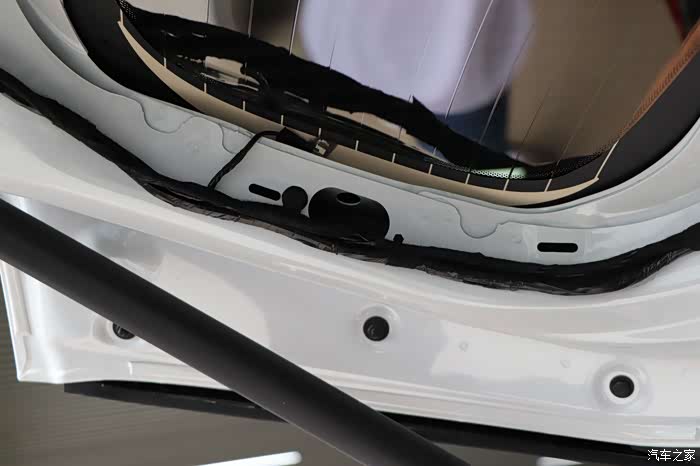

原厂后视摄像头布线位置，左侧布线（扎带或胶带固定）
这个地方有卡扣位置，布线时注意不影响安装饰板时卡扣位置（扎带或胶带固定）
两个卡扣位置，布线时不能影响饰板卡扣位置（扎带或胶带固定）
下端布线位置（扎带或胶带固定）
最下部进室内位置，原车胶皮管道进入
进入室内后右侧布线
进入室内后右侧布线

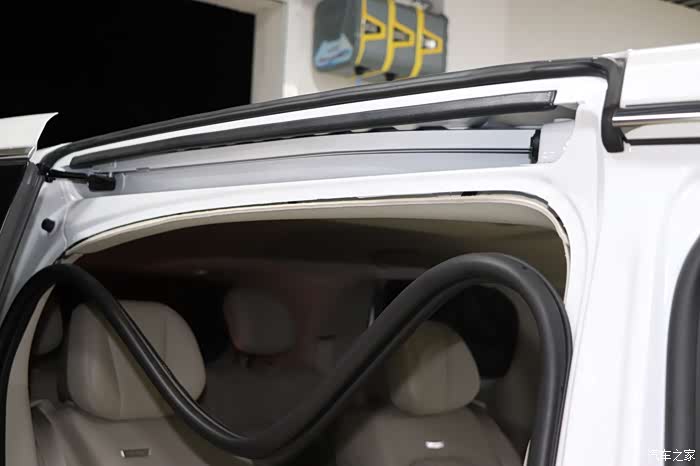

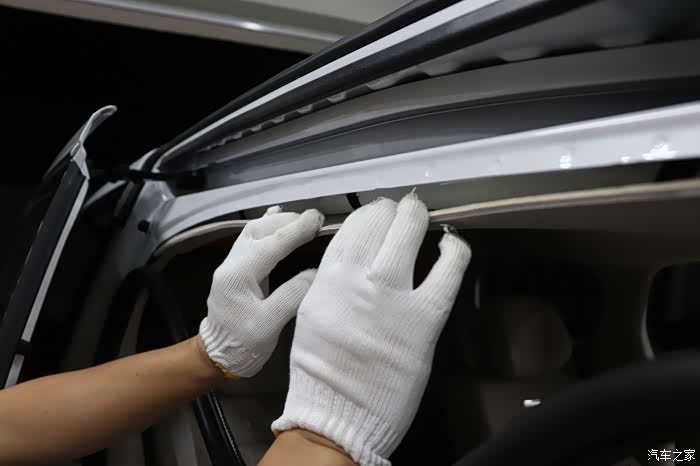

原车中门密封橡胶圈拆下（线束进入顶棚版，不要布线卡在橡胶密封圈表皮，要有专业态度），前门上部同理

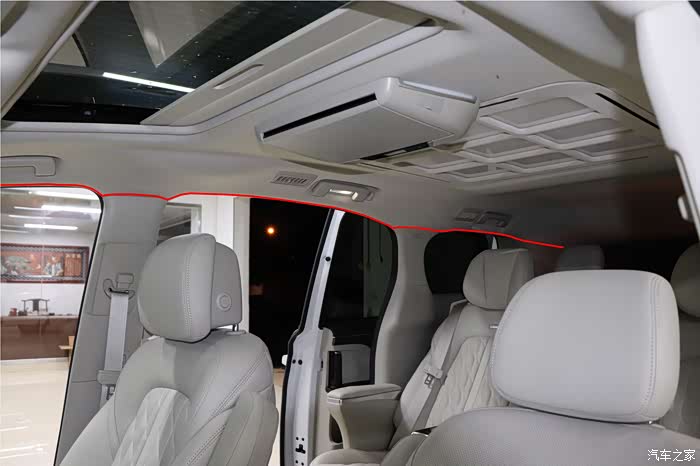

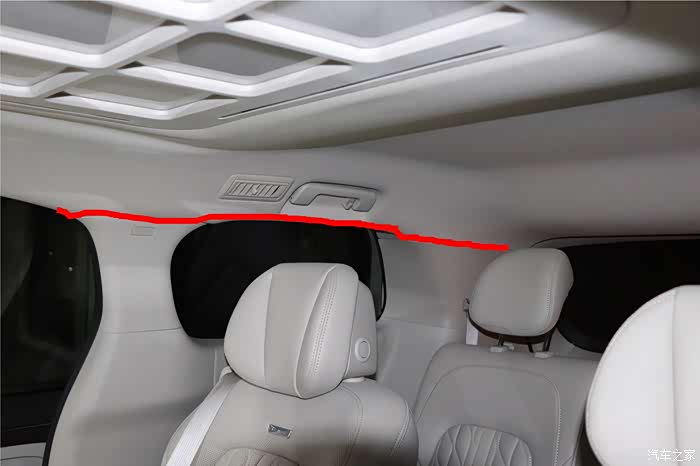

进入顶棚内部布线如图

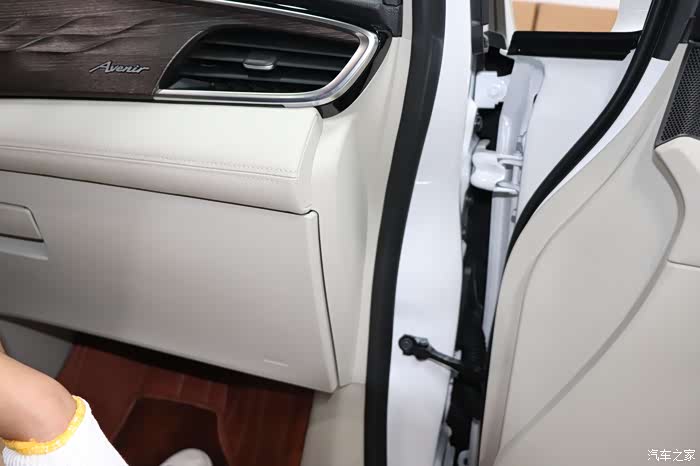

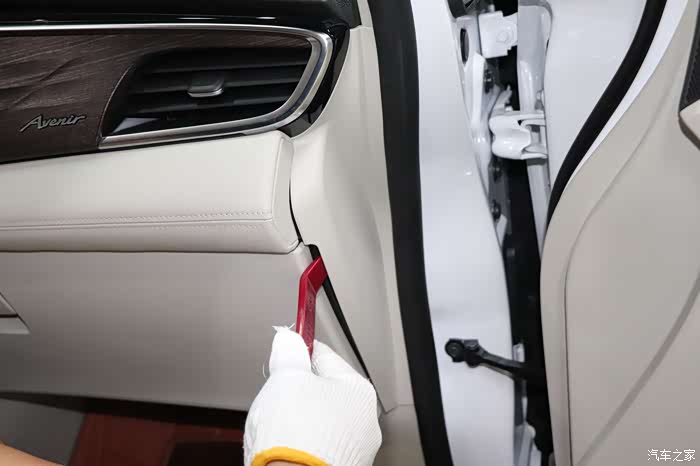

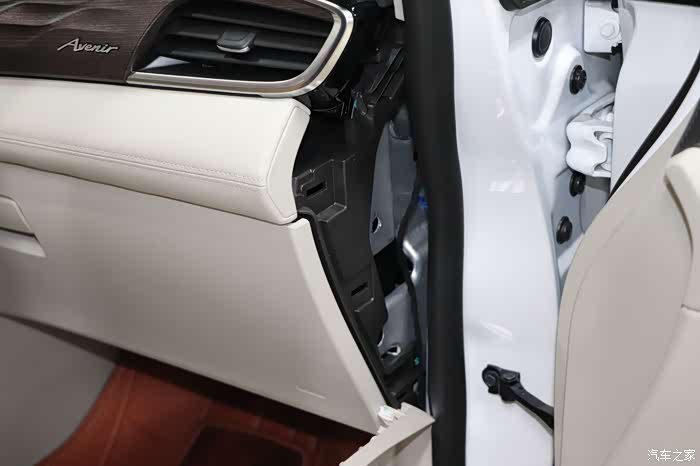

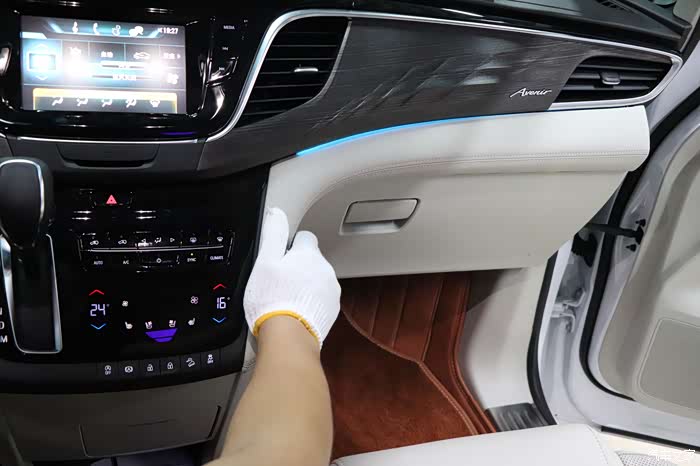

前部布线位置仪表右侧饰板拆下
方法位置如图
拆下后，原厂后视摄像头线束进入，穿到原车屏幕位置
步骤七
接线

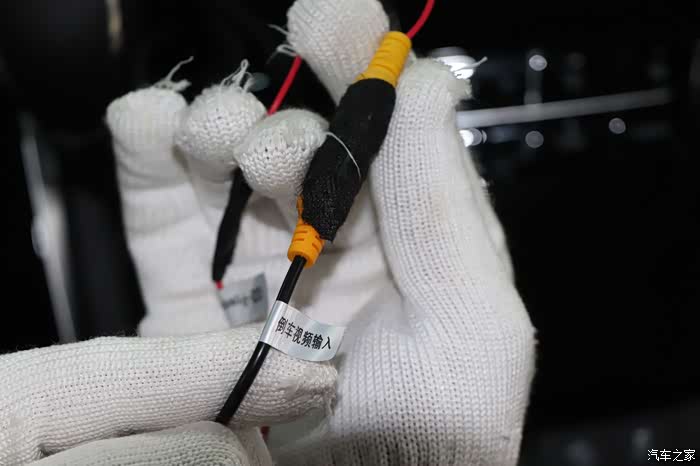

原厂后视摄像头线束视频朝插紧，胶带包好

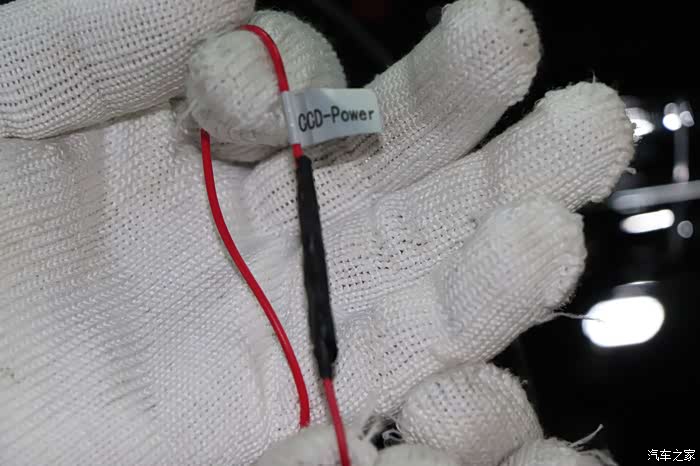

解码器出来的“倒车供电‘’接上原厂后视摄像头线束的红色电源线
线束绑好，以免装车异响

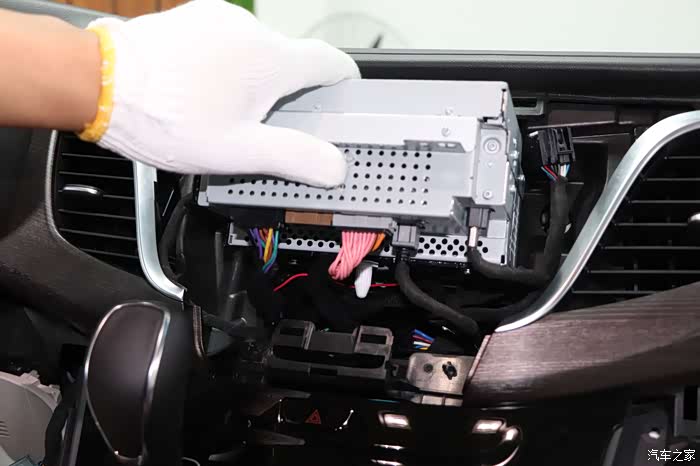

所有线束转换接线完毕，装上原车主机

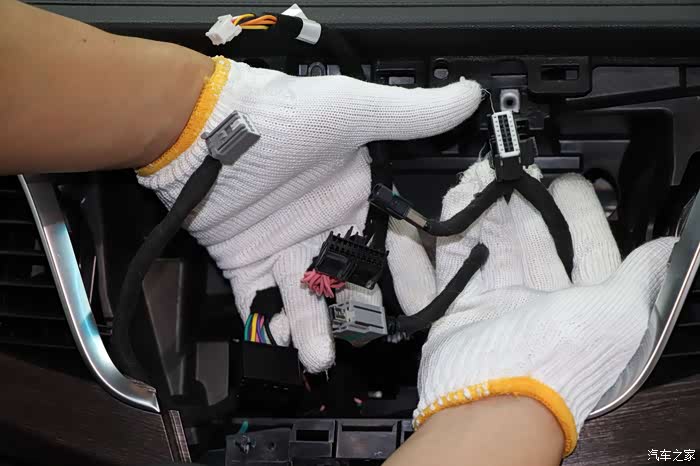

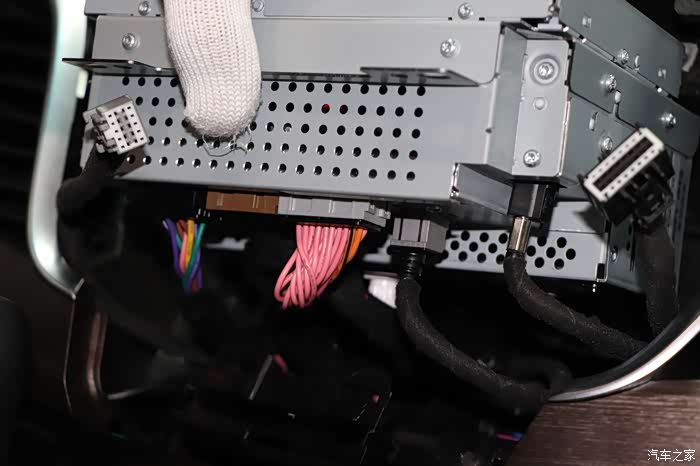

原车主机四个插头插好（协议、电源、USB、收音机天线）

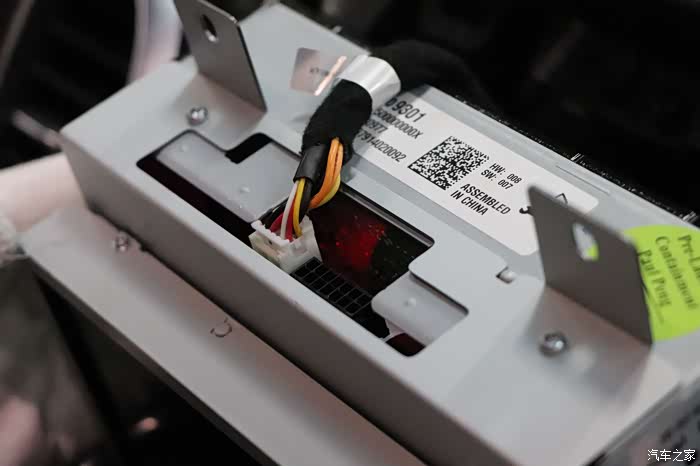

主机顶部视频接入线束插头插好确认

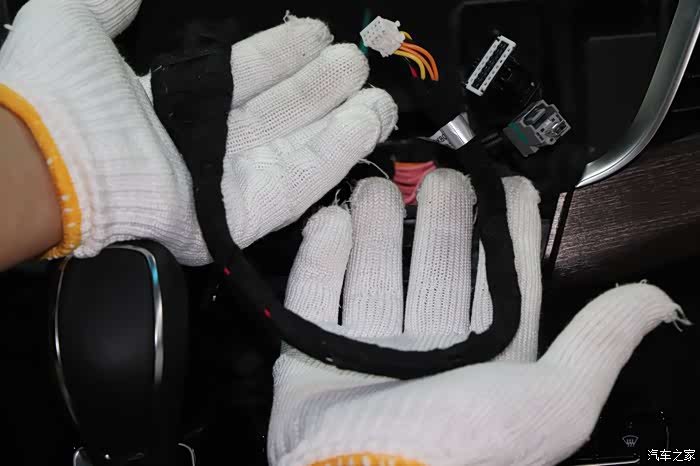

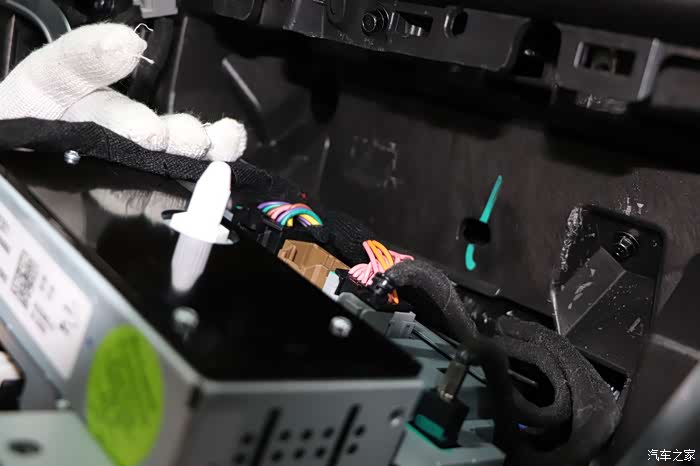

主机后部多余线束塞好，安装主机时不能挡到

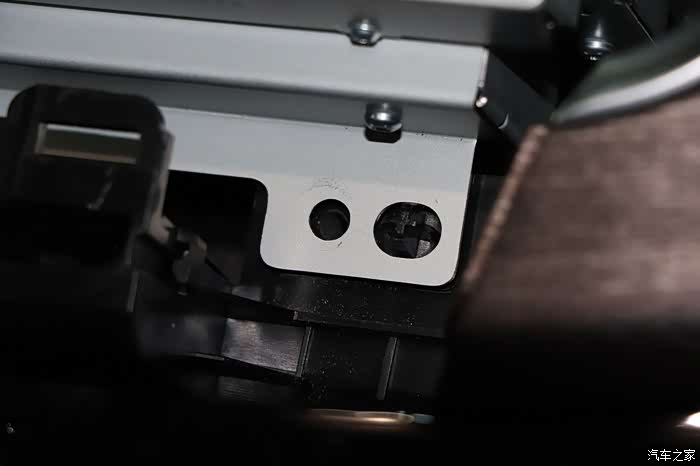

主机上车后，固定孔维对准，下部有两个定位销

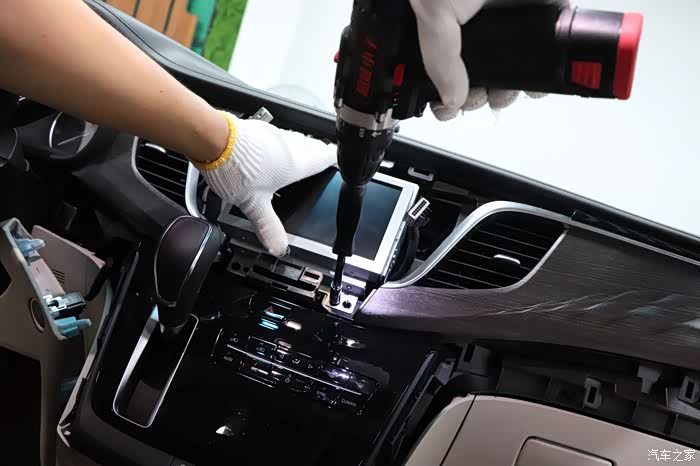

工具拧紧螺丝（上面的两颗螺丝易掉落，加倍小心）
原车屏幕版两个插头插好（左右各一个，做音量控制、右协议控制），您好面板下端两颗螺丝

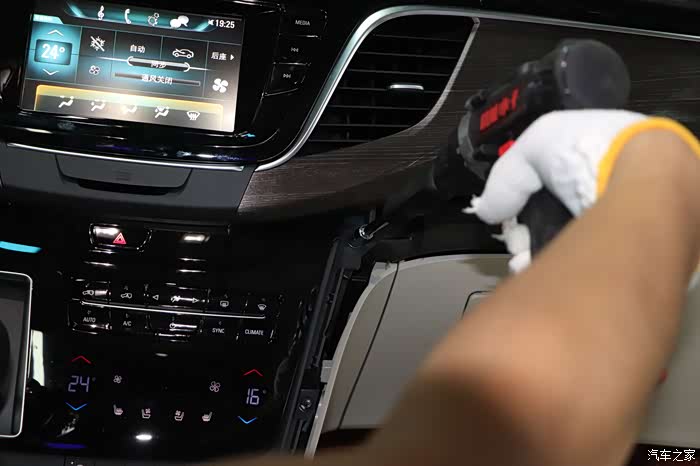

空调面板四颗螺丝上好拧紧

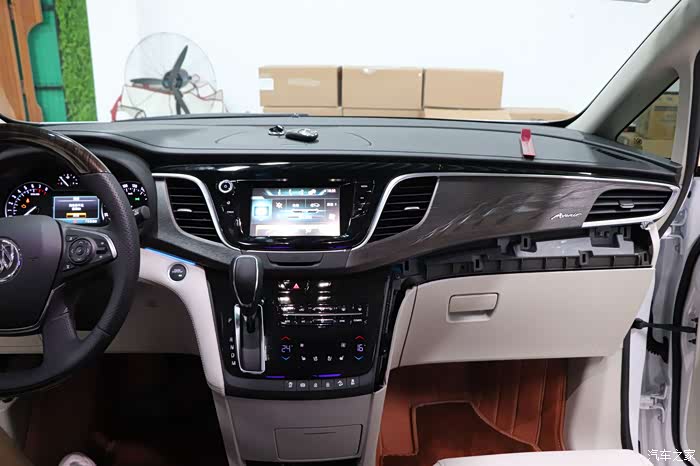

全部恢复装车，大功告成！
此次安装结束。但是安装过程复杂，注意细节较多，没有展示出来的希望大家谅解，大家可以留言补充
纯手打自己编辑太累！希望各位看官多多支持！！
收藏后在安装过程当中不懂的可以关注、留言，有问必答！谢谢大家~~！！！
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
来个改大灯的教程吧，我想知道除了原厂LED的，是不是都需要破线
-
老兄，能帮忙解答下吗
-

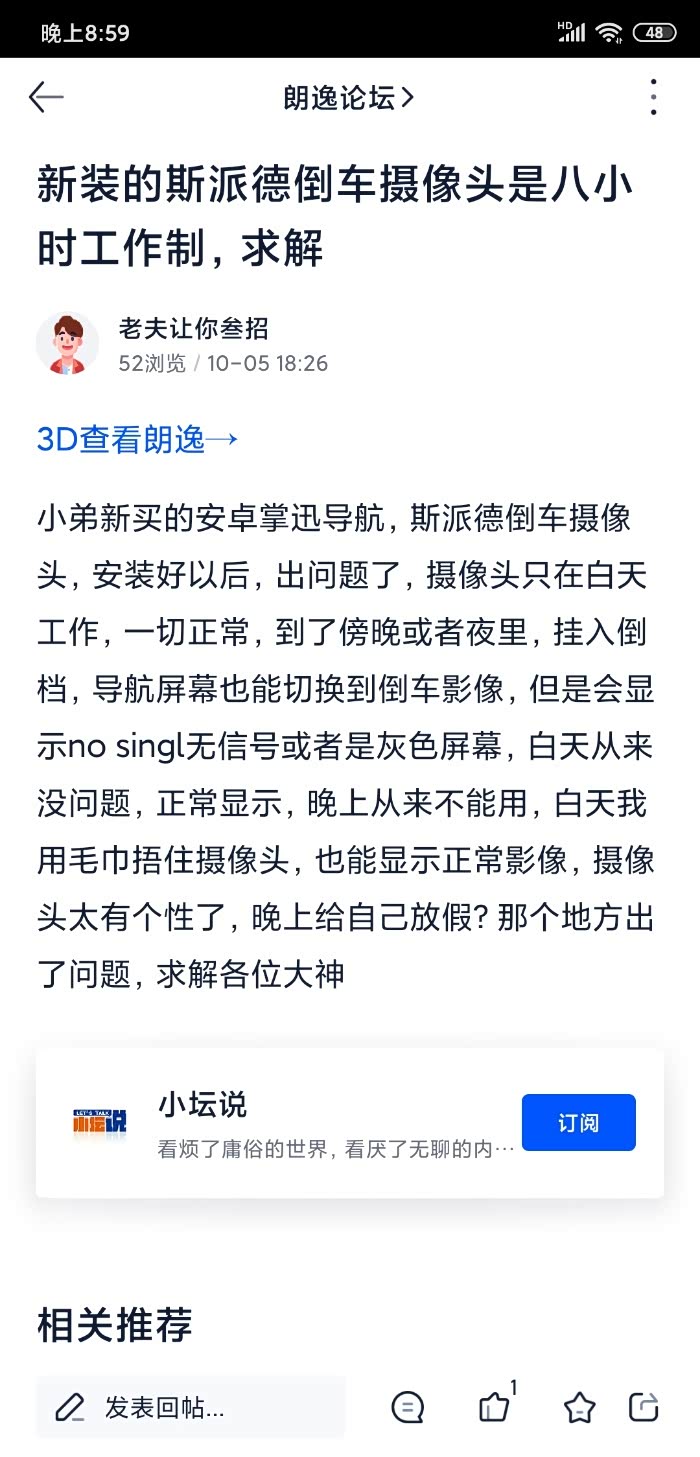

楼主你好，不知道是不是刚装完就是这种情况？还是过段时间产生的？
