宝来TDI空调压缩机电磁离合器漏电故障排除
1 15 发布于 2022-06-30 17:54:14 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
故障现象:车辆停放两天后没电。
排除过程:
1.找来车辆搭电启动车辆,于是,就让车原地怠速发电半小时,准备查找漏电原因。
2.半小时后再次到车内查看情况发现车内有冷冻油的味道,瞬间感觉不对劲,心中顿时凉了一大截。连忙打开机舱盖看下是不是压缩机废了还是管路漏了。机舱盖一开,冒出了一些油雾,夹杂着冷冻油的味道。仔细一看,压缩机一直工作,跑到车内关空调发现空调是关闭的。为什么会这样呢?隐约感觉到这个故障肯定跟漏电有关。于是,把车开到公司,找仪器看看什么回事。
3.在路上,我一直不断观察空调出风口的温度计,发现温度始终在15-20度左右,制冷效果不明显,心想:完了,压缩机废了。然后一路盘算着维修费用,这下又要大出血了。

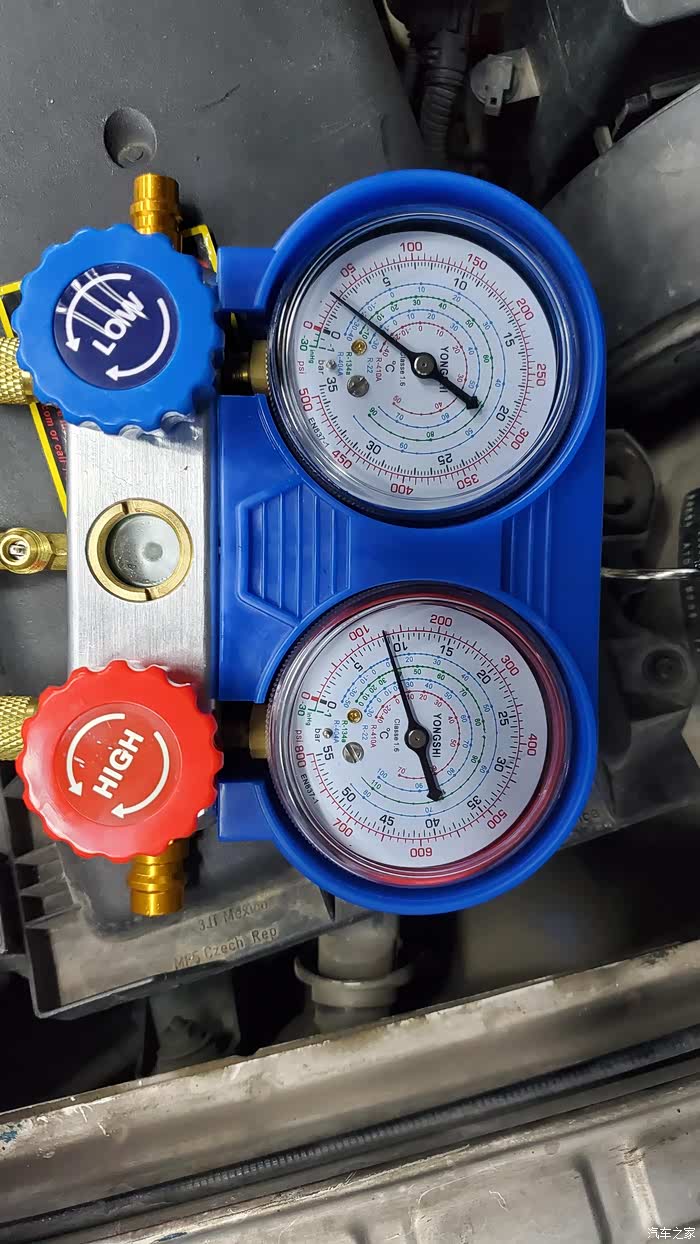

4.到了公司,首先接上雪种表,此时发现制冷状态下管路压力才9Bar,正常应该是15Bar左右。

低压2.5Bar,高压9bar,明显压力不够,但是压缩机是没问题的。

5.尝试关闭空调,看下制冷压力,发现制冷压力直线飙升,一直到了30Bar。管路都快爆了,压缩机仍在工作,赶紧熄火。

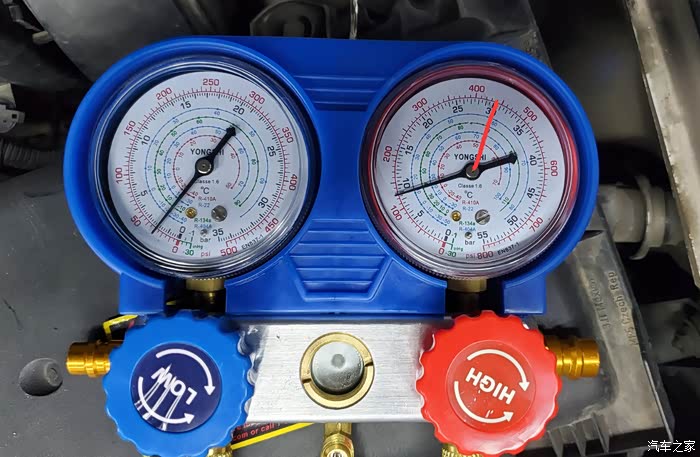

由于当时情况紧急,没来得及拍照。此图是后期标注上去的,从压力可以看出,压缩机是没问题的,能将压力达到这么高。但是为什么会有这么高的压力呢?并且空调也不凉啊。

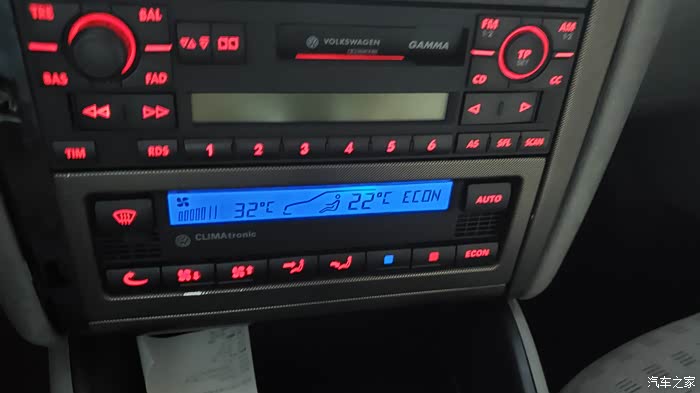

6.分析到这里的时候,我重复按下空调的AUTO ECON试图将压缩机关闭,但是压缩机无法关闭,散热风扇倒是关闭了。这时,我知道压力高且制冷剂不足的原因了。在ECON模式下,由于散热风扇停机,冷凝器未能够及时散热,压缩机继续工作,最终导致冷凝器散热不良,高压压力升高,当压力高到一定程度,管路泄压阀卸压,冷媒泄漏,保护压缩机。

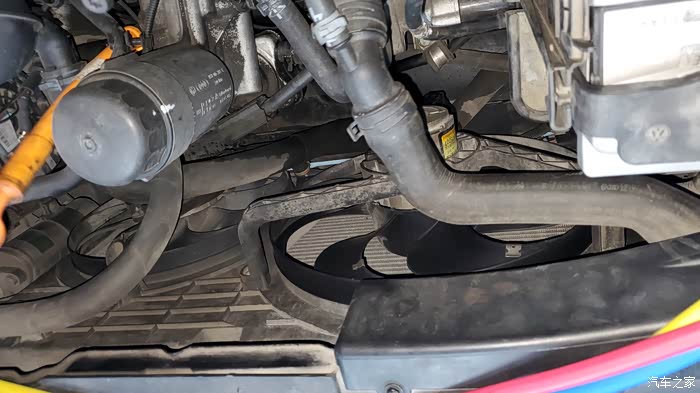

可以看到ECON模式下,散热风扇停止转动,但压缩机仍然工作。

7.接下来就是查找漏电原因了,既然压缩机一直工作,那就找压缩机的控制线吧,查阅了电路图,用万用表测量了压缩机电磁离合器插头,发现压缩机插头无论什么时候(包括关空调、锁车)都有接近12V的电压。这就说明这车漏电是压缩机电磁离合器一直工作导致的。

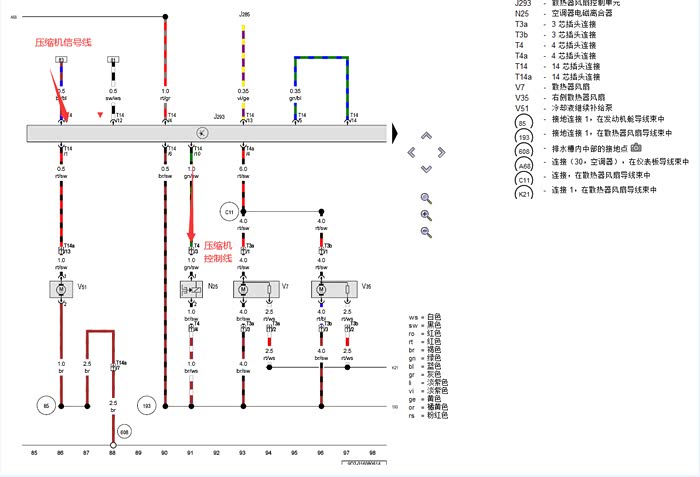

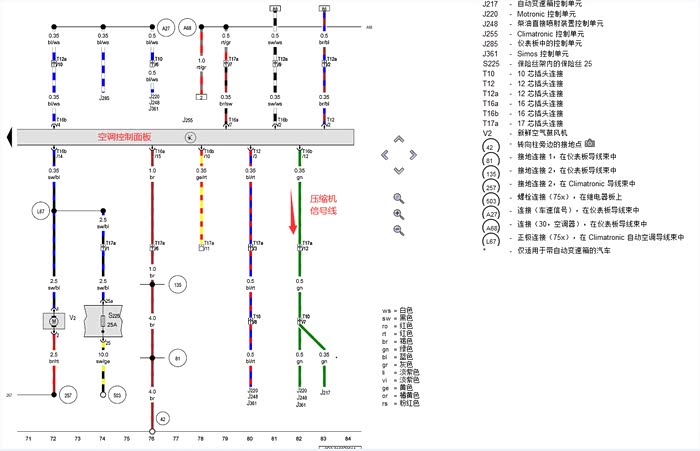

从两幅图中可看出,压缩机信号由J255空调面板-J293散热风扇控制-N25压缩机电磁离合器。按下ECON按键,散热风扇停止运转,说明控制面板无故障,应该是J293散热风扇控制器故障导致。

8.更换J293散热风扇控制器。该模块安装在蓄电池下方,更换时需要拆卸蓄电池及蓄电池底盖。

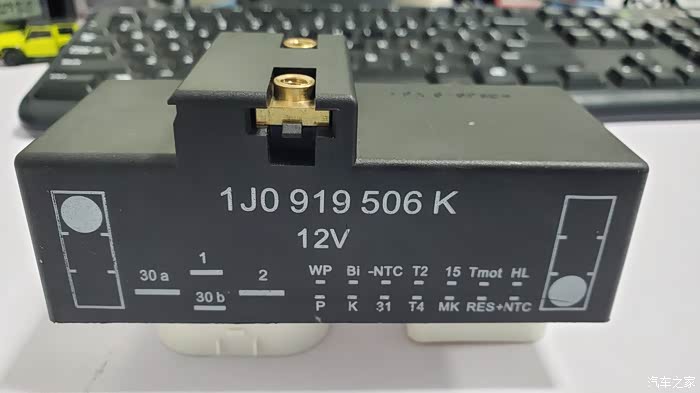

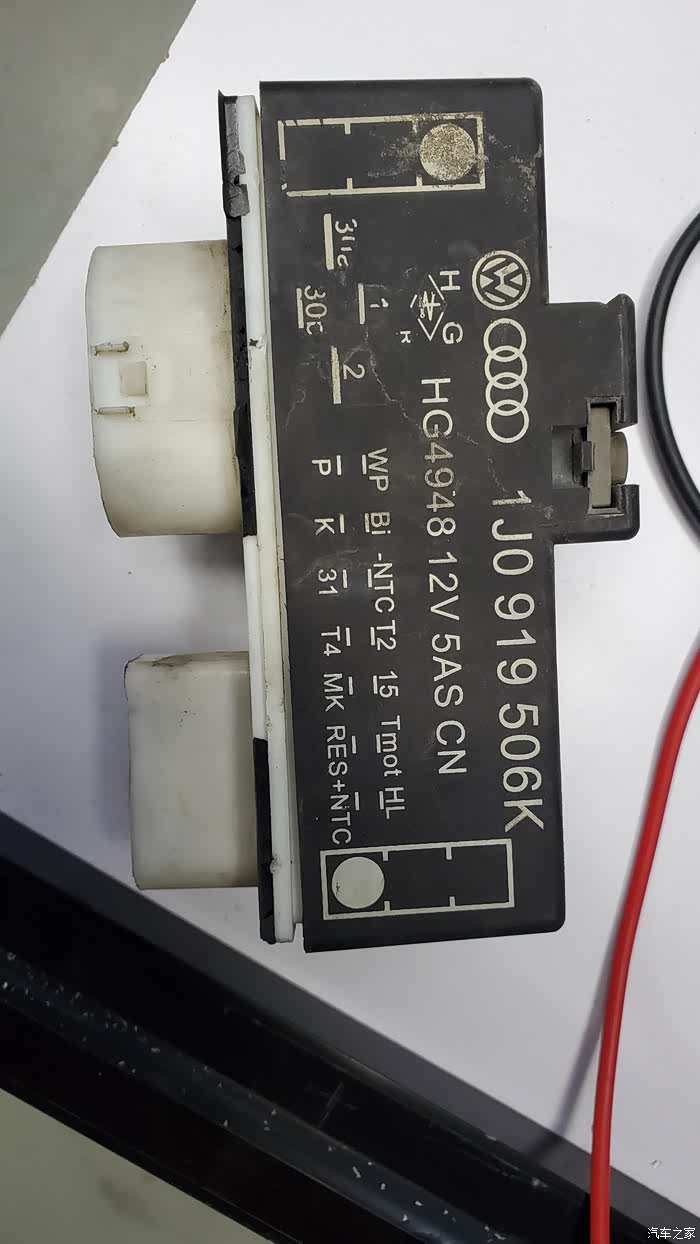

506K风扇控制器,与帕萨特B5,POLO的不同。

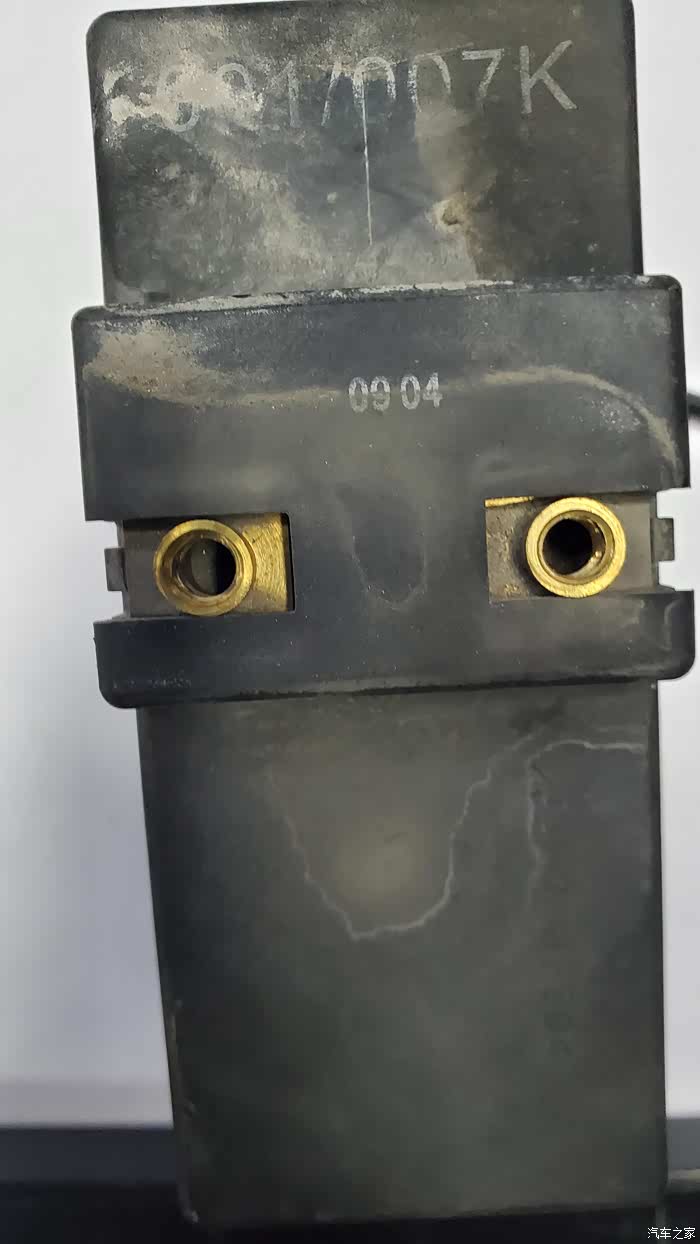

04年9月生产,经过18年的岁月洗礼,也算鞠躬尽瘁了。

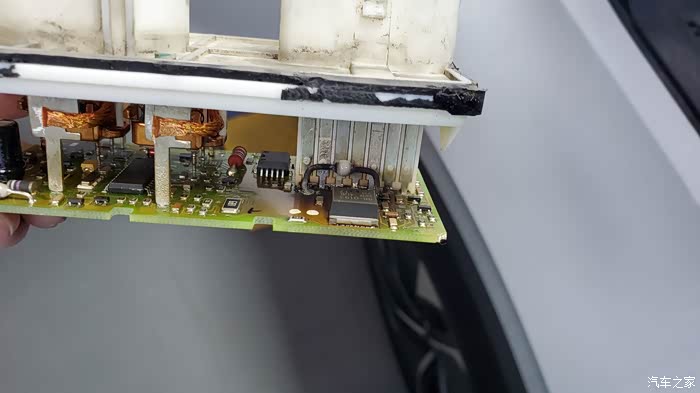

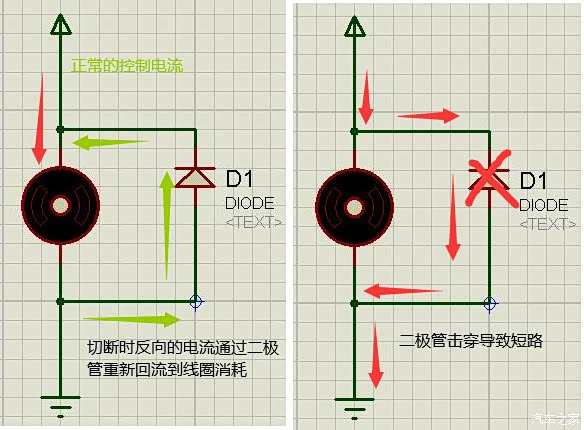

分解后发现,为了减少电磁离合器(感性元件)在切断电源瞬间产生的反向电动势,通常电路中会并联一个二极管。由于二极管老化,二极管击穿发生短路,并将控制部分电路烧毁,使电源与电磁离合器接通,造成系统漏电。

故障原因分析

可以看到因为短路产生的高温焊锡都烧熔了。

最终,更换了风扇控制器解决漏电问题。

9.重新加注冷媒补充冷冻机油。宝来需要添加750g制冷剂,相比其他A级车加注量要多一些。

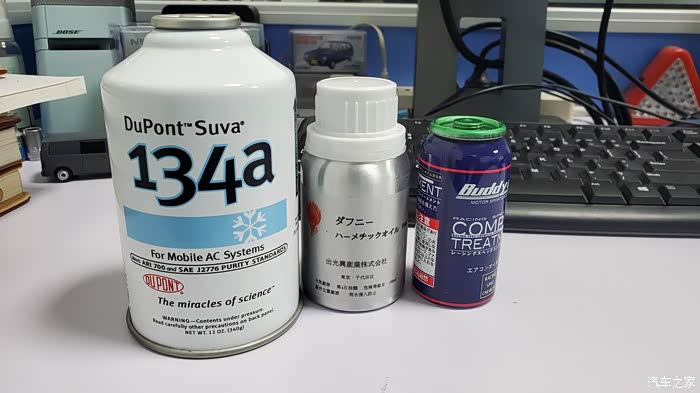

杜邦制冷剂,质量效果杠杠的。

10.试车看效果

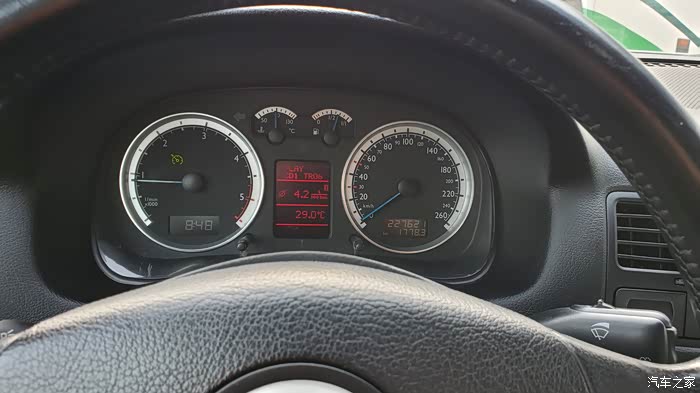

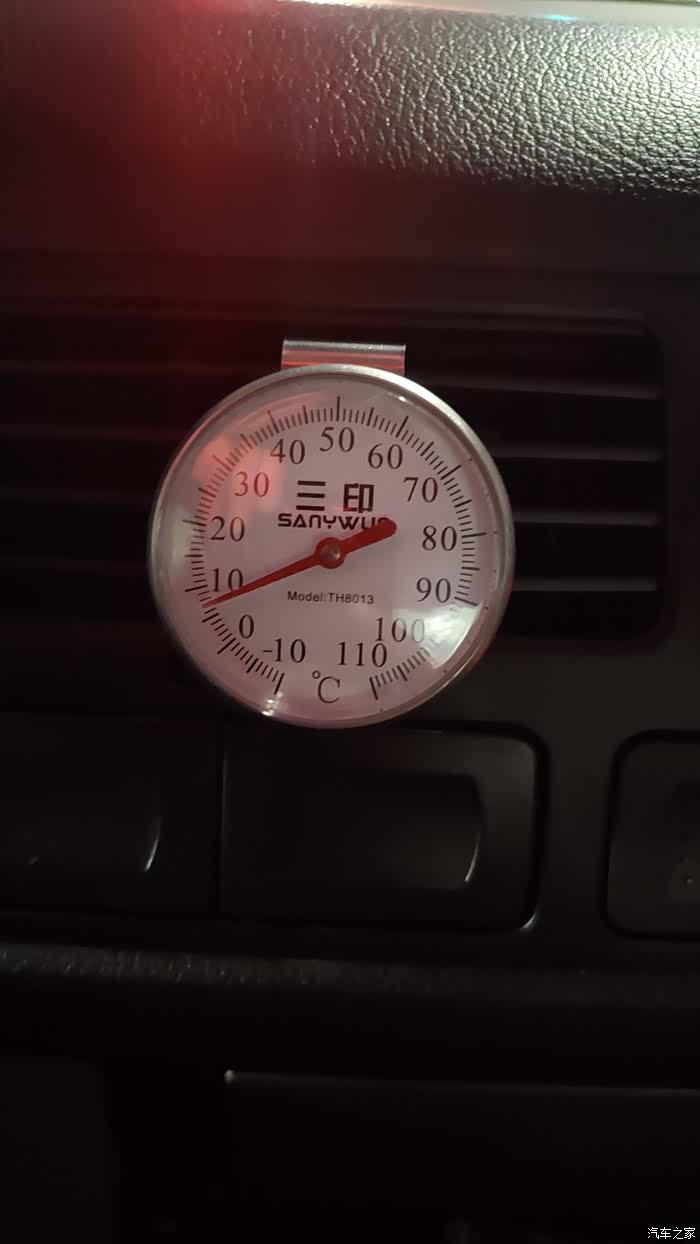

最低温度6-7摄氏度。

全文完。感谢车友耐心观看。

04年的车,市郊路况基本保持在5L以内,对于高油价的今天非常满意。
