面板是朋友帮我海涛的,美版fusion原装配件,买来放了大半年,因为不是全新的,面板有点划伤,我包了层皮,效果还是很不错的。
废话不多说,直接进入主题,给想加装的车友一个参考。

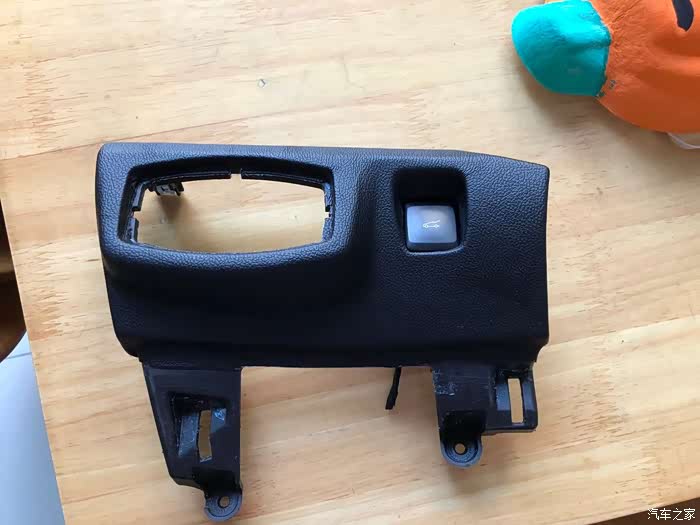

包好皮的面板

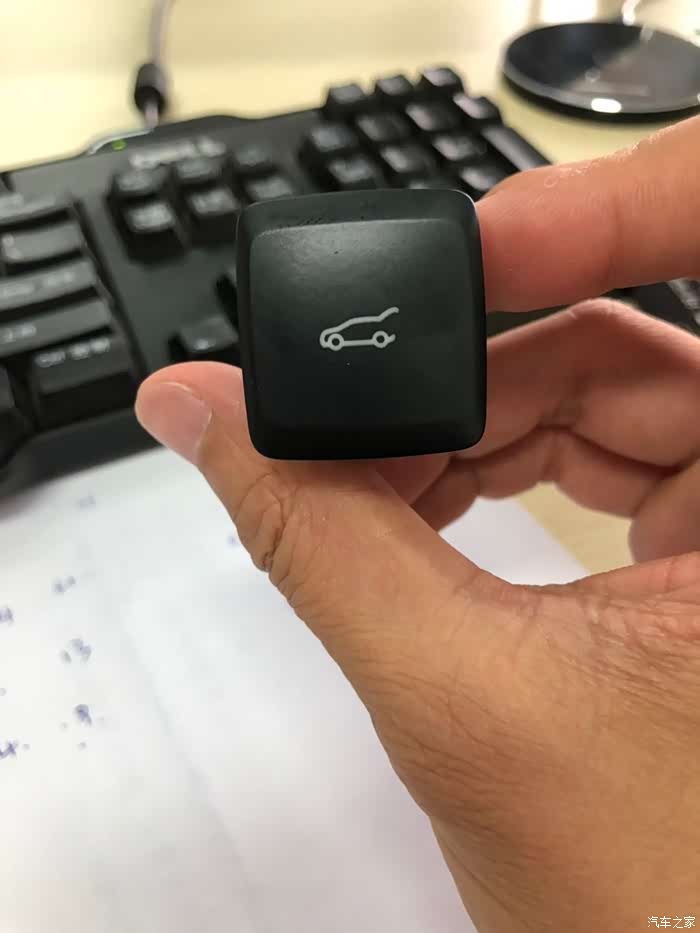

前置后备箱开关按钮

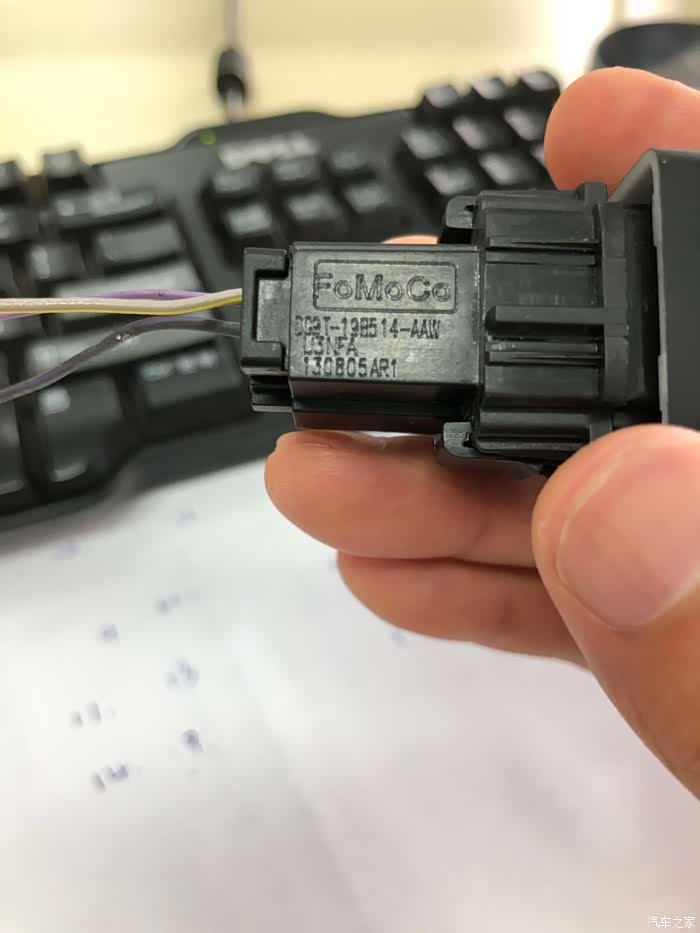

开关图号

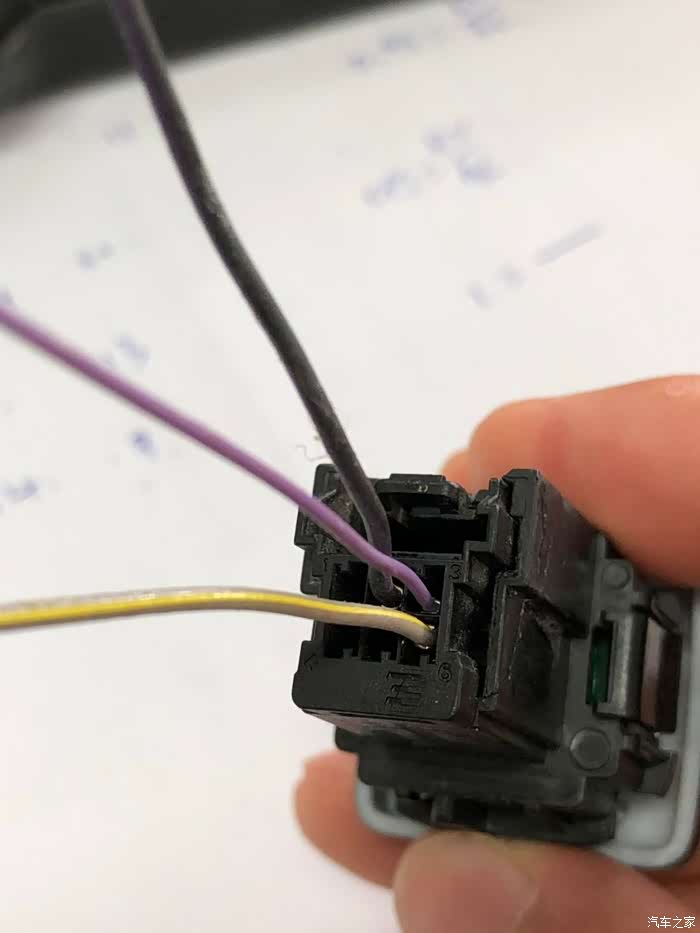

6针开关,其实用的就3根线。

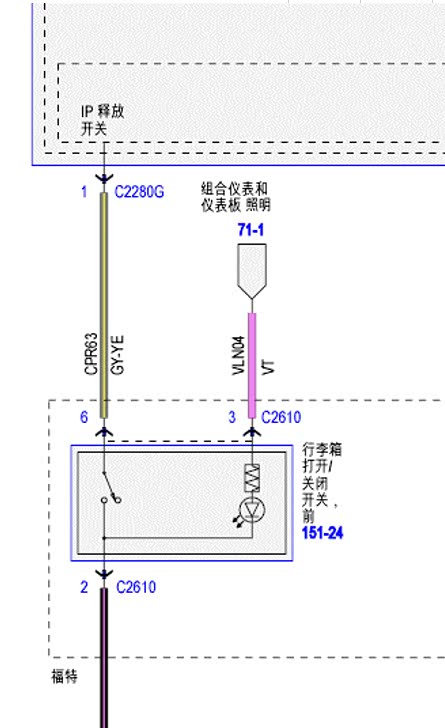

根据电路图显示开关的:
2脚并入大灯开关5脚(地)
3脚并入大灯开关15脚(电)
6脚接入BCM 2280G插头1针脚(后备箱释放开关)

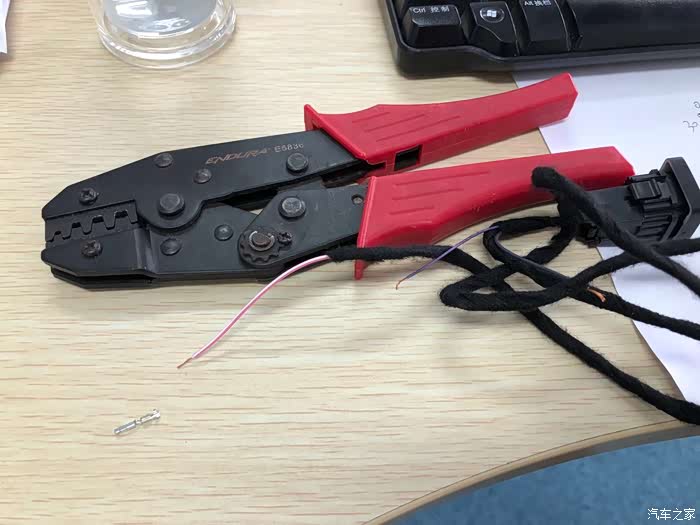

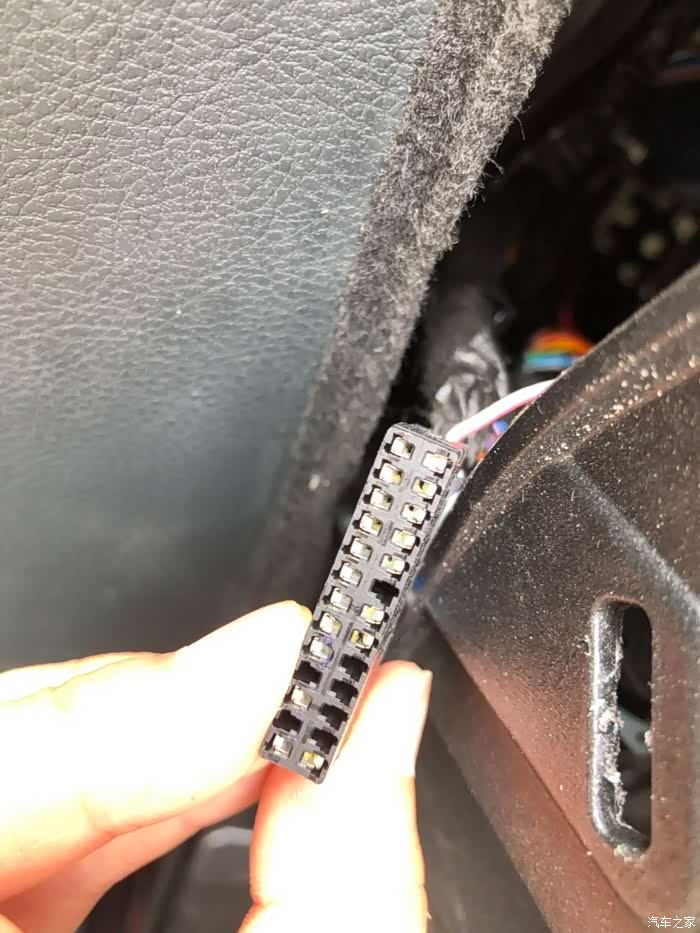

拔出BCM 2280G 插头发现1针脚是空的,这样就简单了,直接做个头子补根针即可。拿出我捡来的压线钳!

这个压线钳不好用,压得线还没我用老虎钳夹的好。

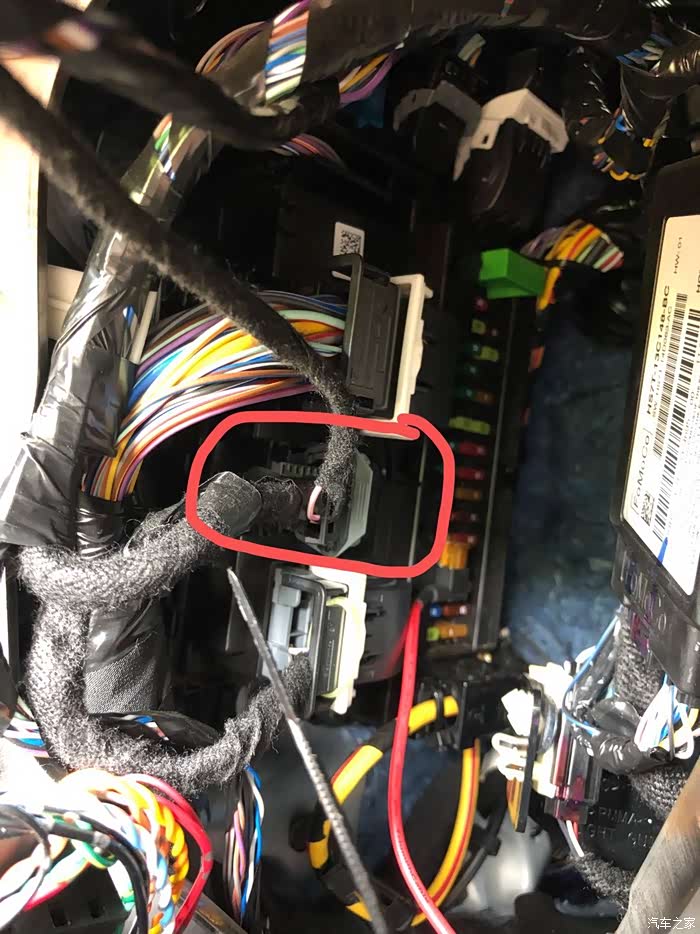

驾驶位下面护板打开,可以看图中红圈位置就是2280G插头,退出来补针。

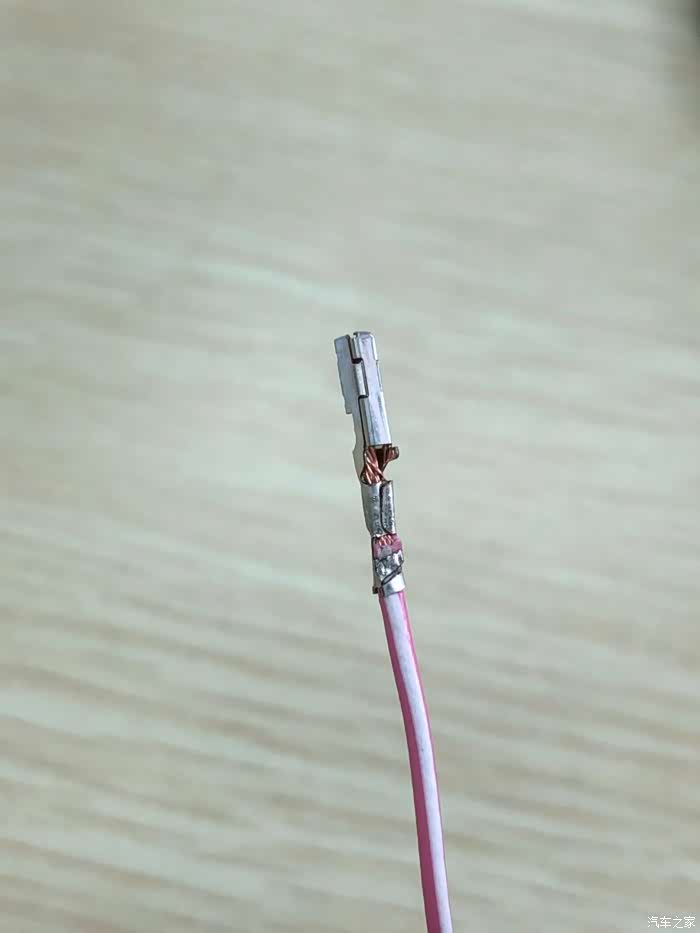

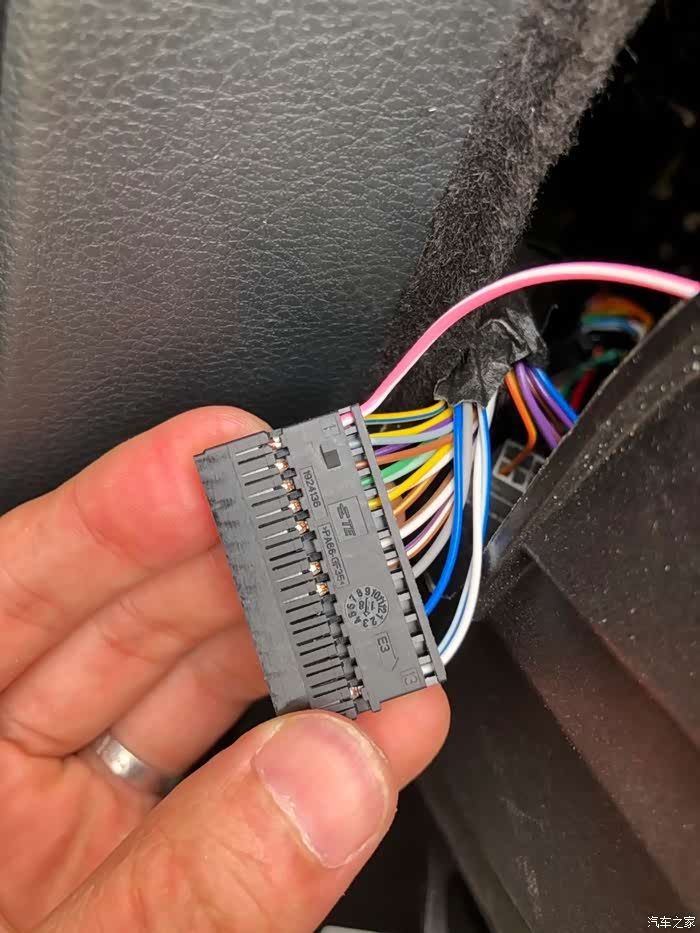

原装端子就是完美,直接插入1号。

完美

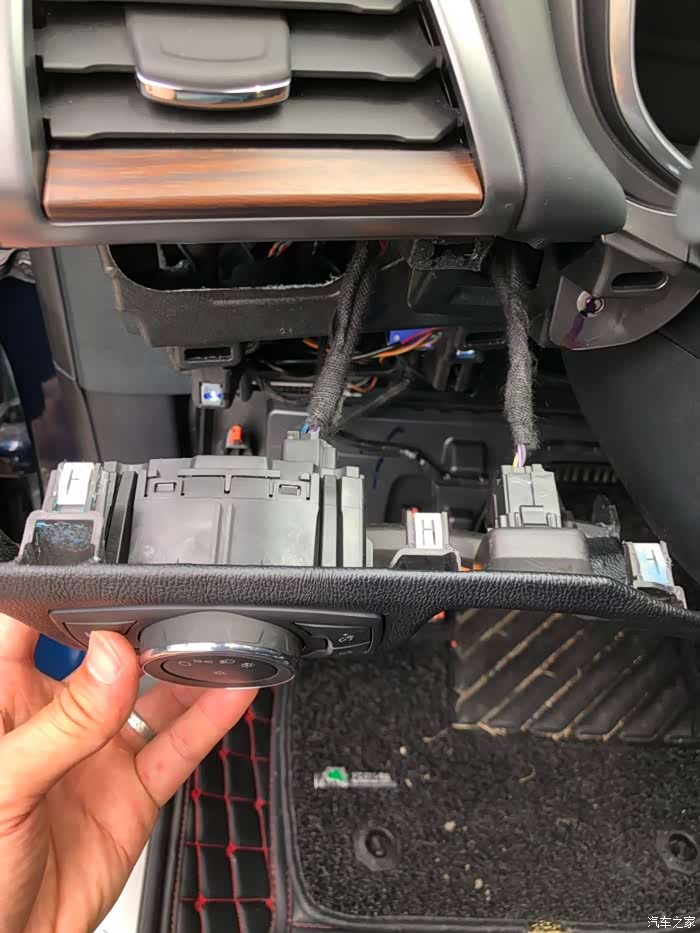

BCM插头补完针后插回BCM插头,再把另外2针并入大灯开关对应线束。

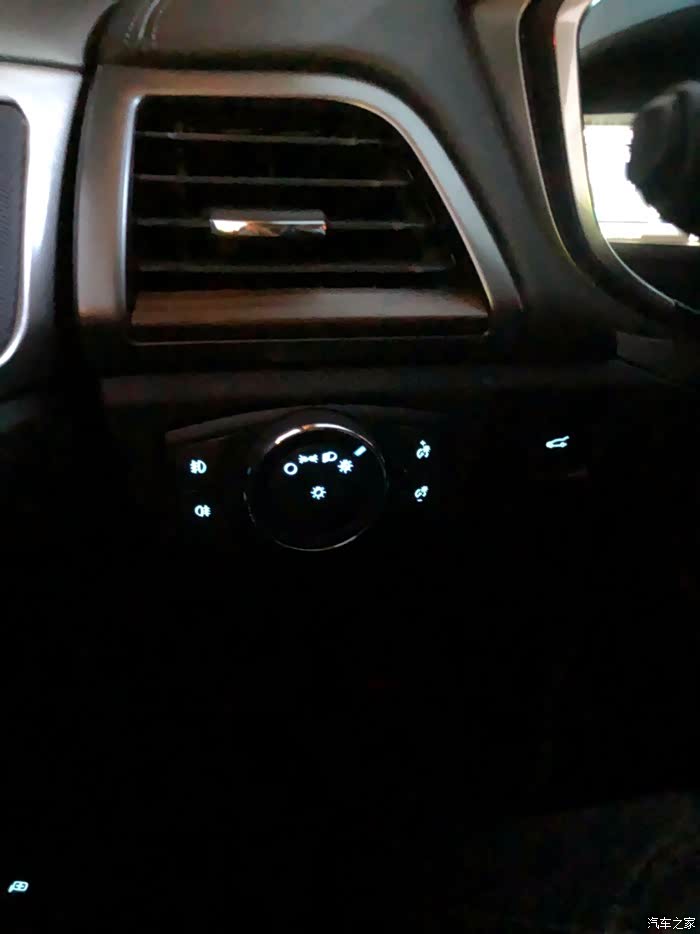

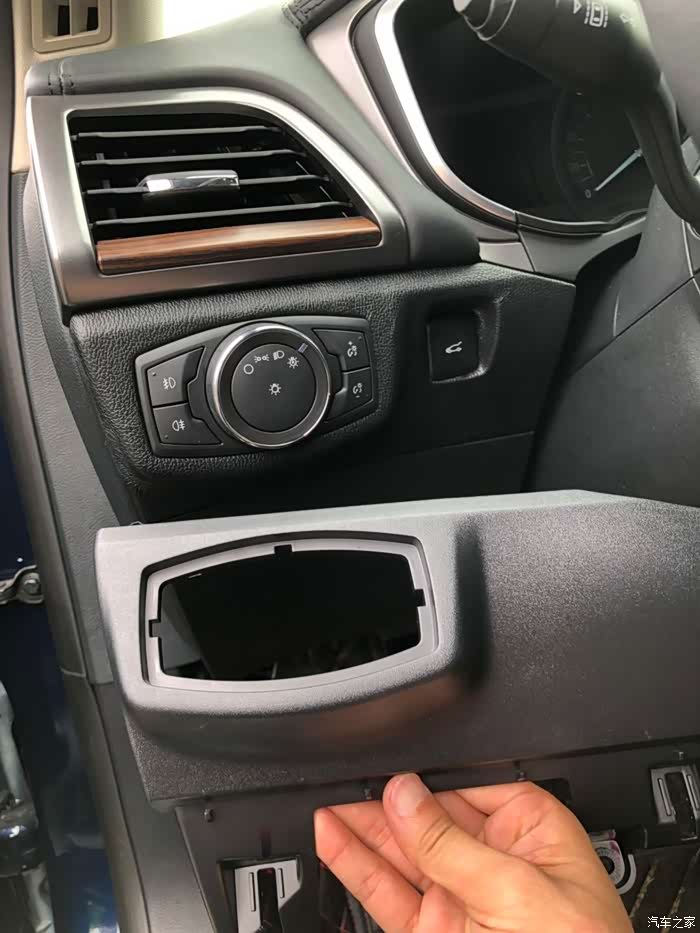

测试没问题后,固定好面板,新老大灯开关面板对比。

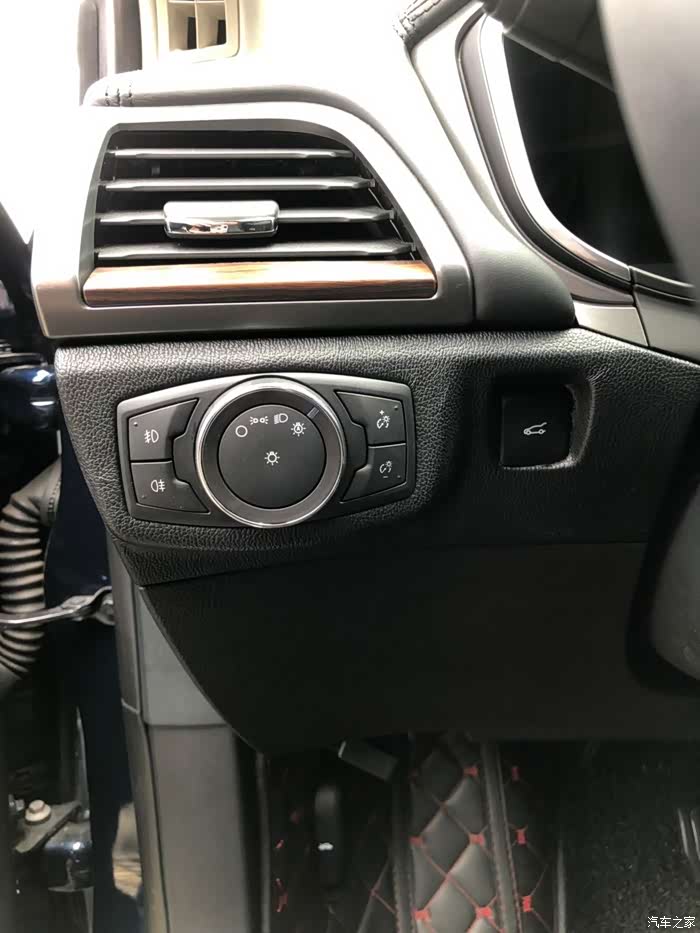

前面终于可以开后备箱了,666

最后想说的是福特太坑了,这种功能都减配掉!还有插混的仪表实在是太low了!
