自制1:24半挂式挂车模型（内含成品场景与制作过程）
此帖已被收录至论坛精选日报-模型大玩家。更多精彩内容戳这里。
最近终于抽出空来做一台挂车了，已经规划了好久，1:24卡车模型很少有搭配挂车的，大多都是一个牵引头，一个牵引头玩着没什么意思，买一台人家做好的一方面是太贵，另一方面没有自己的制作过程也没什么意思。在网上查阅了大量真车的数据，通通除以24得到模型的尺寸，自制的这台模型原型车是一台16米的低平板半挂车，在网上买了6个挂车轮胎，剩下的大梁和工具箱合影都是在附近的五金市场购买的，大梁用的是铝型材，合影用的是最小号的，又买了50套2MM的机制螺丝用于纵梁的连接和工具箱的合页固定，横梁和车身原本打算采用PVC，后来发现PVC太软，所以更换的亚克力材质，尾灯是从乐高玩具车上拆的
虽然有点简陋，但是自认为比网上那些贴纸强下面就请大家一起欣赏一下，由于是第一次制作，好的地方差强人意，欢迎各位批评指正，先来一组成品场景
虽然有点简陋，但是自认为比网上那些贴纸强下面就请大家一起欣赏一下，由于是第一次制作，好的地方差强人意，欢迎各位批评指正，先来一组成品场景
2月24日晚，某物流中心…

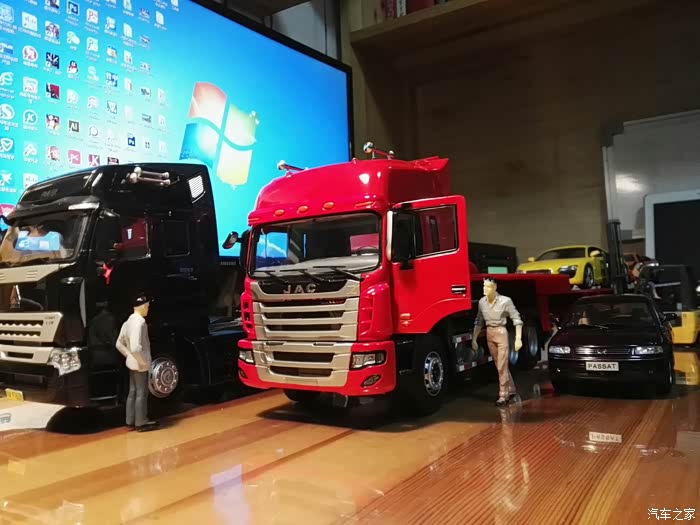

车坏了？一块研究一下
这是怎么了？欧曼前面的这位女士手叉着腰，貌似在质问坐在格尔发上的那个小姑娘，这时来了一位绅士
临出发前检查一下车子

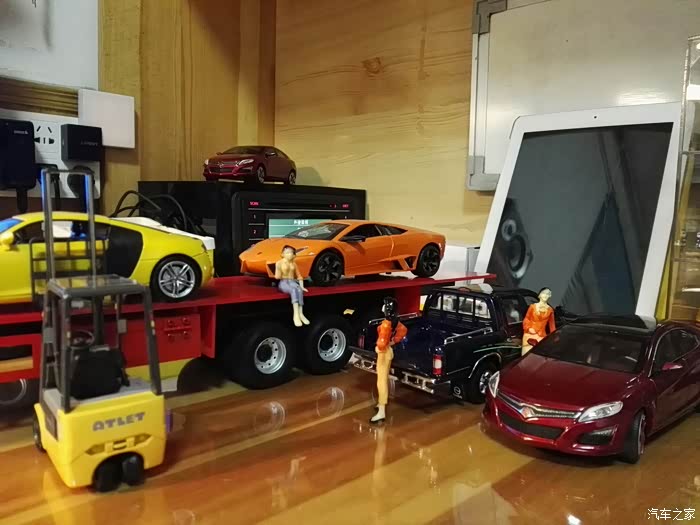

后面忙的热火朝天，卡车上拉的都是超跑

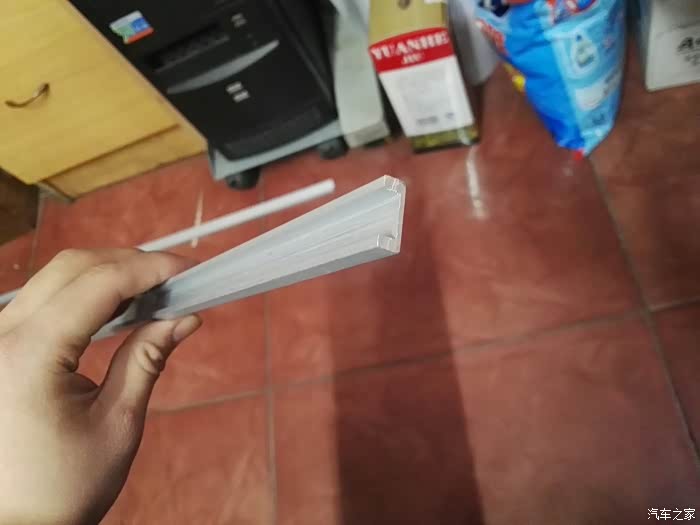

好了，言归正传，该聊聊挂车了，这个是在五金市场买的铝型材，准备做纵梁用

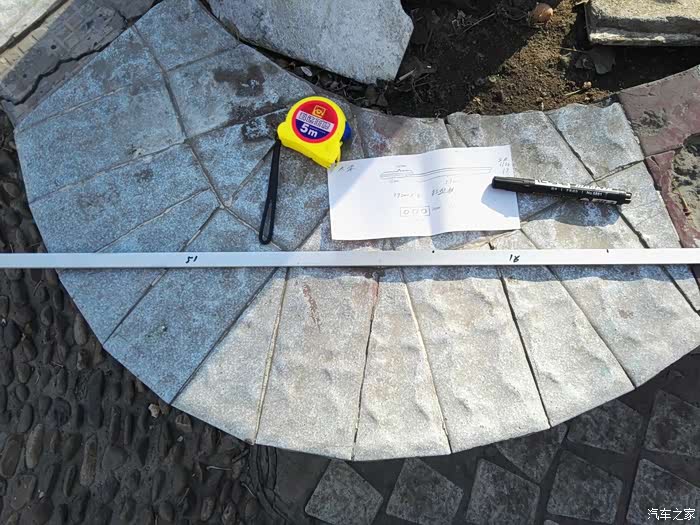

画出图纸，在一根铝型材上标记出切割的位置
切割之后不是很齐，需要用搓一点一点的磨平，前后磨出圆角

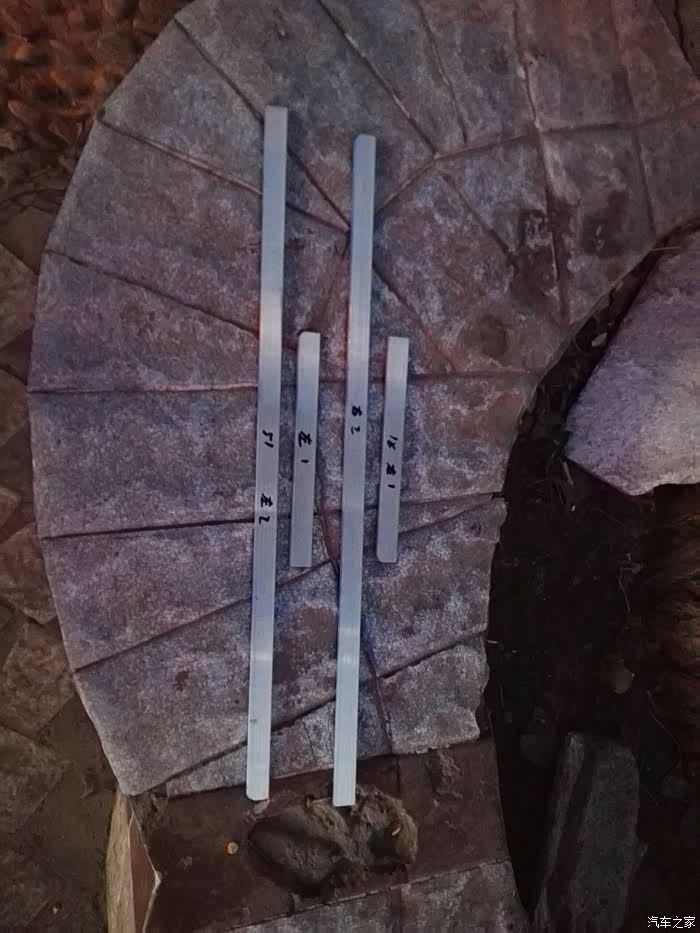

做好之后的纵梁，由于是低平板，所以短的部分是搭在牵引车上的

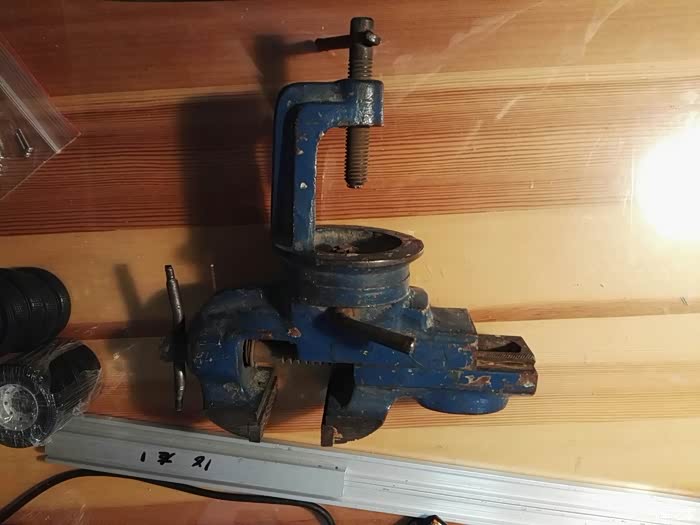

下面就需要它上场了，注意一定要在下面垫的厚厚的要不真的毁桌子
根据标记用小手钻打孔

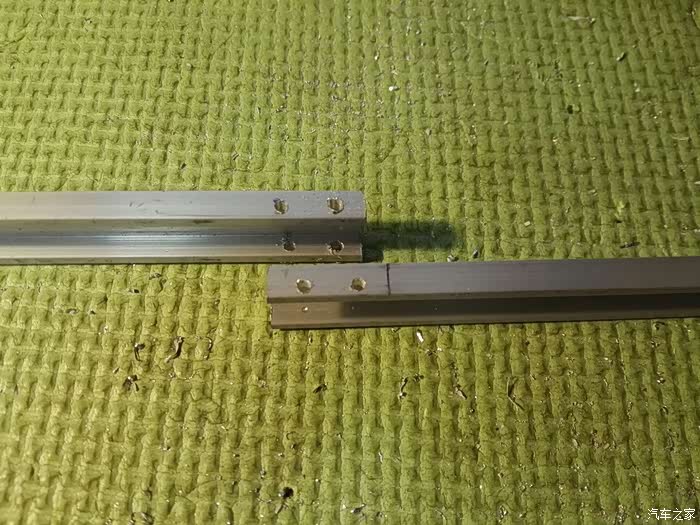

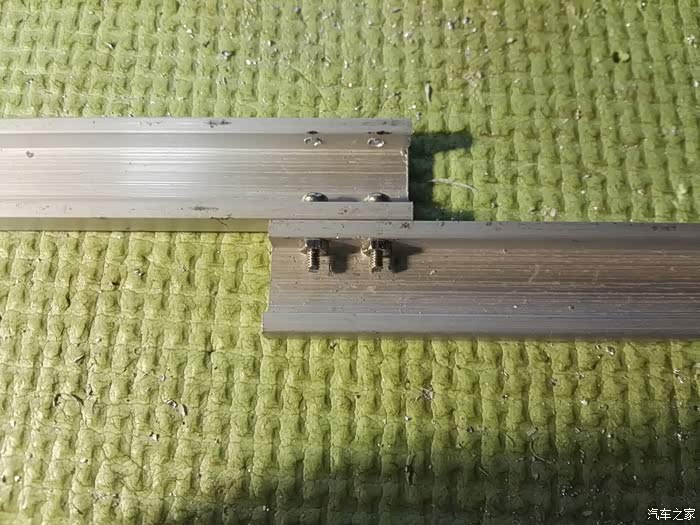

拧上螺丝，成为一体啦
比划比划，还不错

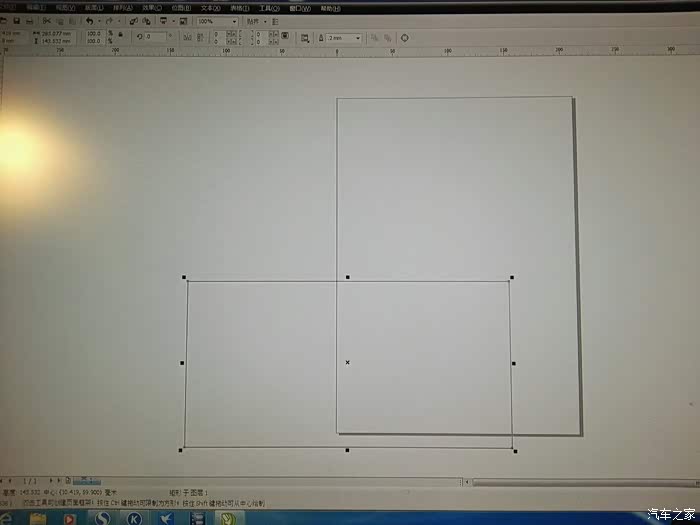

下面开始在电脑上设计横梁

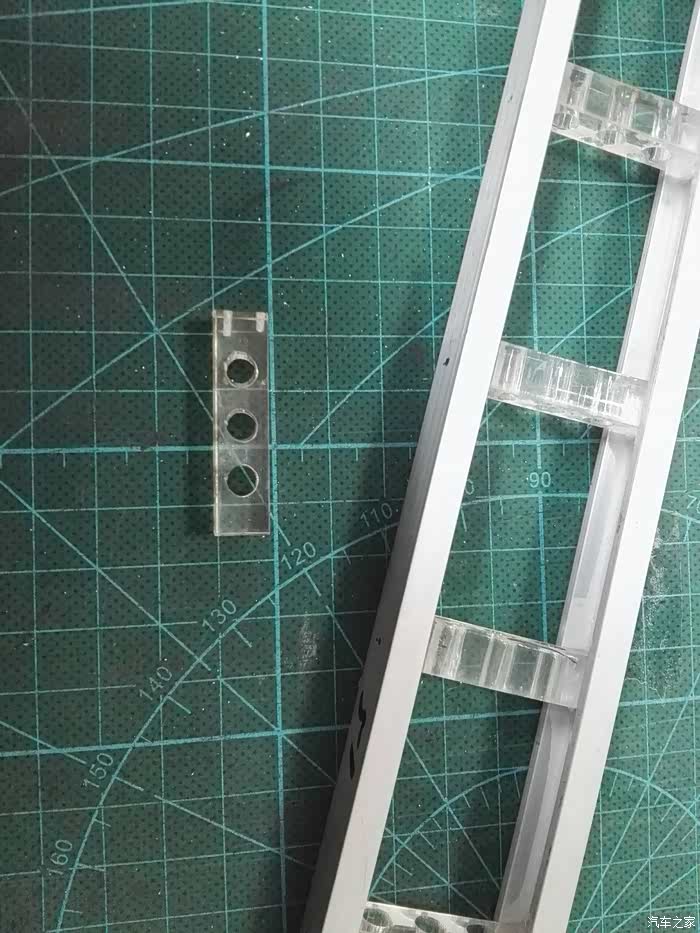

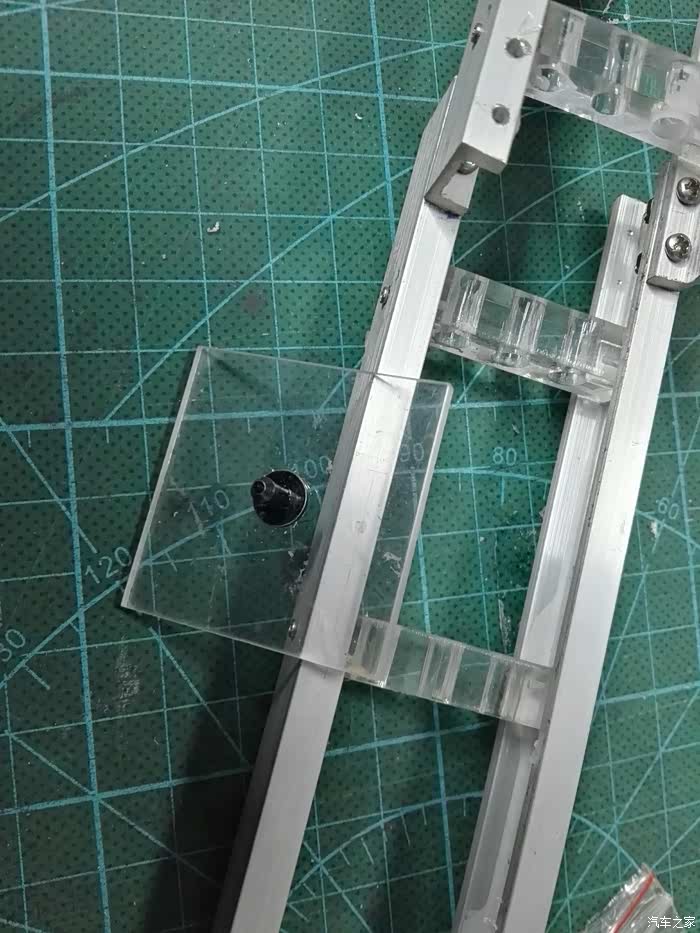

就是他了，铝合金和亚克力连接需要用到1mm的小自攻螺丝
这个是牵引销和底座了

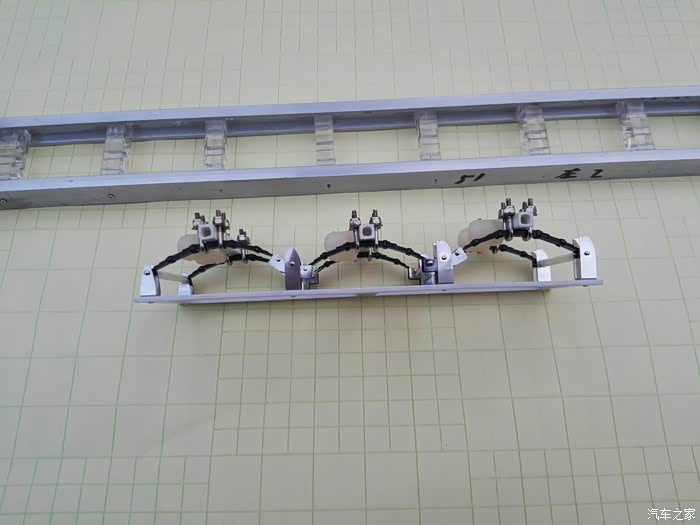

还有这个，我们挂车的核心，和真车一样的串联式钢板弹簧平衡悬挂
把它固定在大梁上

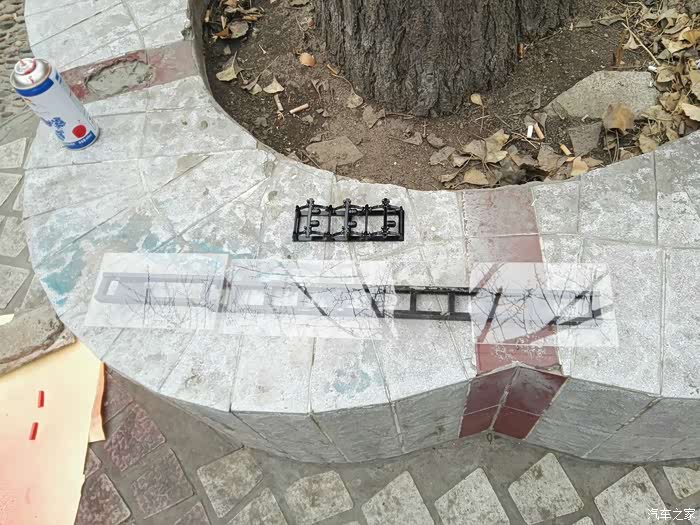

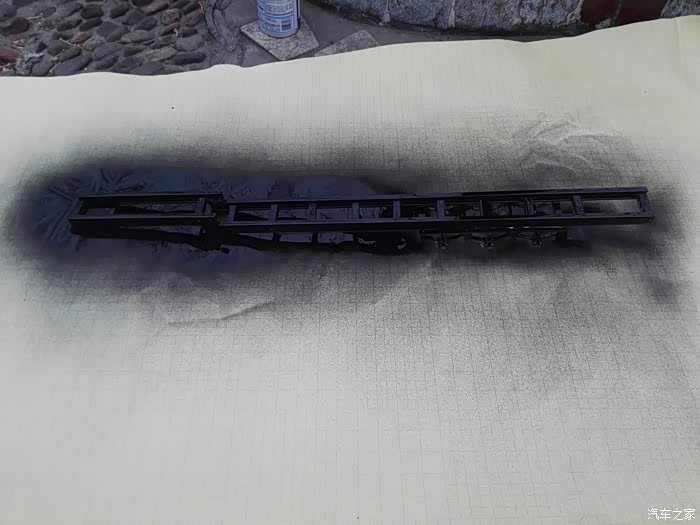

喷漆

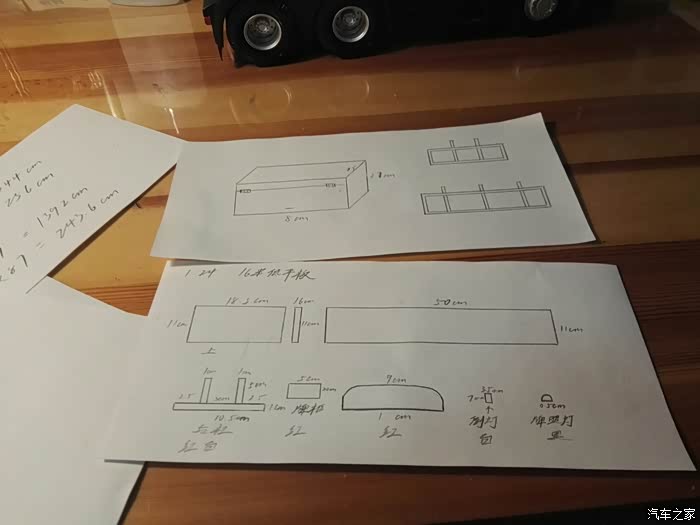

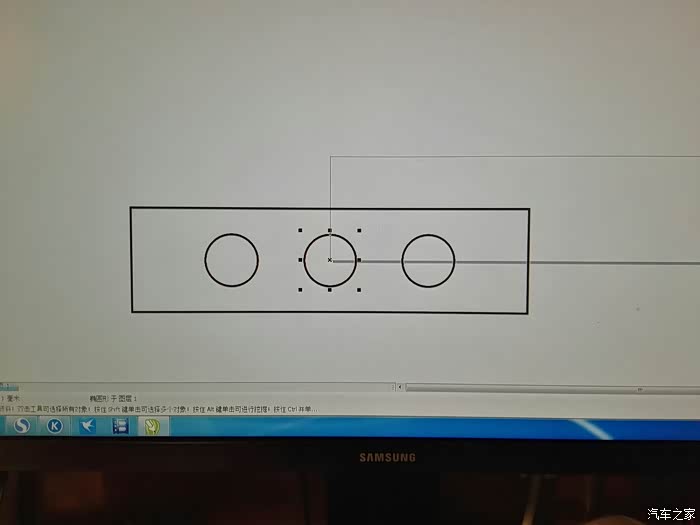

设计小零件，先画出来
继续电脑作图
好了，刚刚用上好的亚克力做的板面

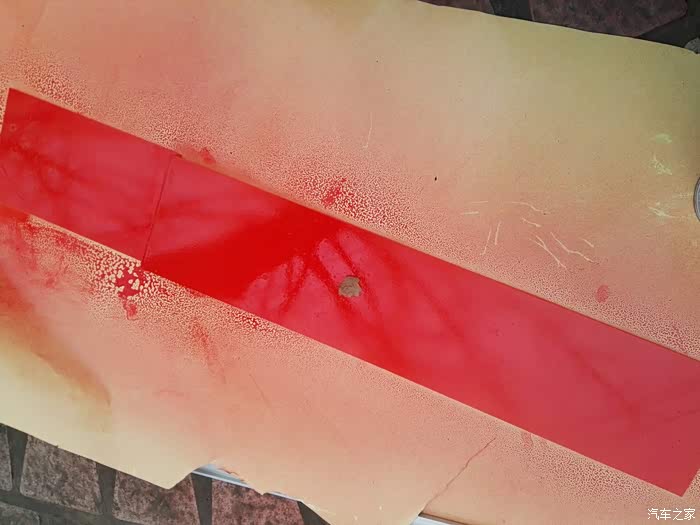

喷漆，今天风太大，北京的空气除了霾还有土，全粘在没有干的板面上了，竟然还占粘了一个树叶，一撕就碎了幸好是反面，正面是在屋里喷的，虽然灰尘少了很多，但是味道非常大，一整天了都没散干净
幸好是反面，正面是在屋里喷的，虽然灰尘少了很多，但是味道非常大，一整天了都没散干净
工具箱同样是用透明亚克力做的，合页是在五金店买的最小号，机制螺丝直径2mm，下面的门把手是用曲别针做的

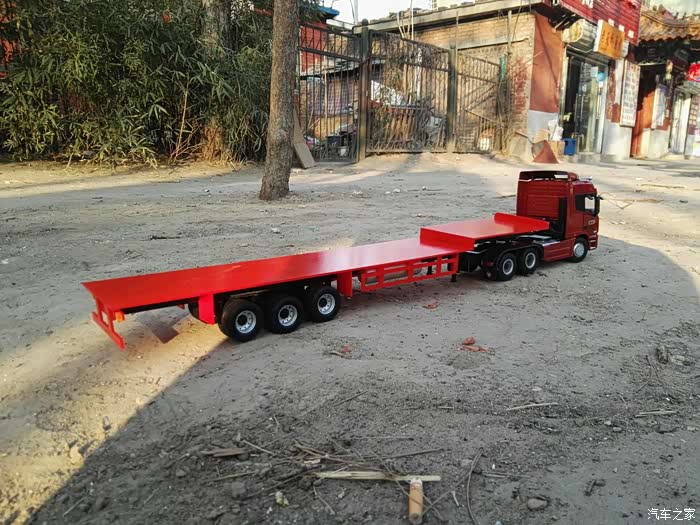

做完啦，整车效果

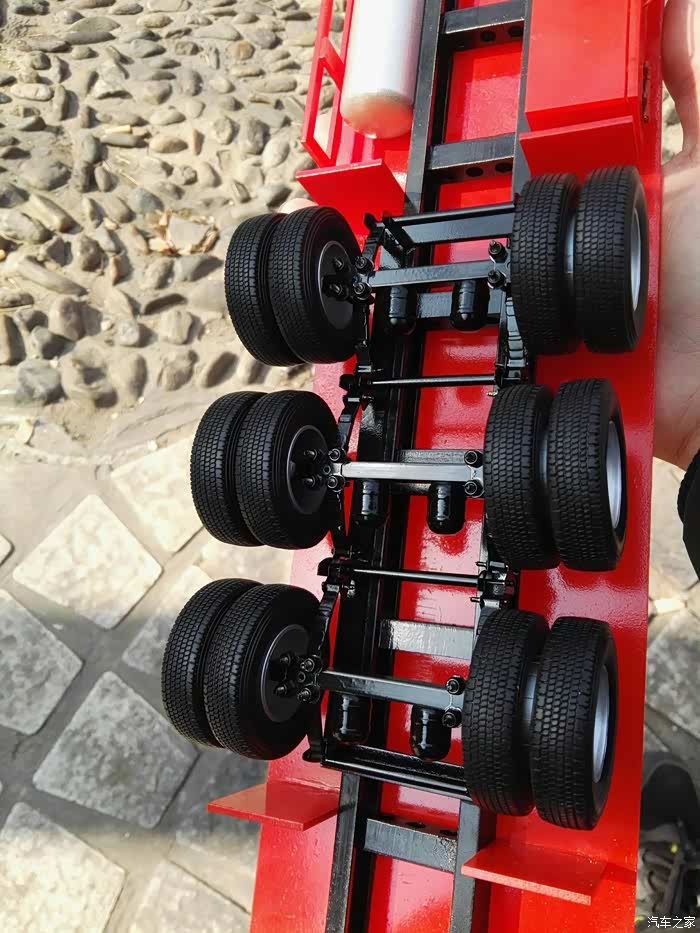

喷好漆之后的悬挂系统

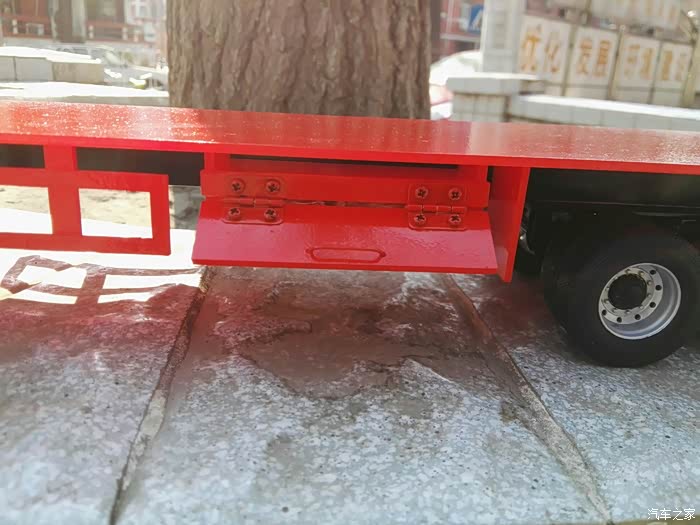

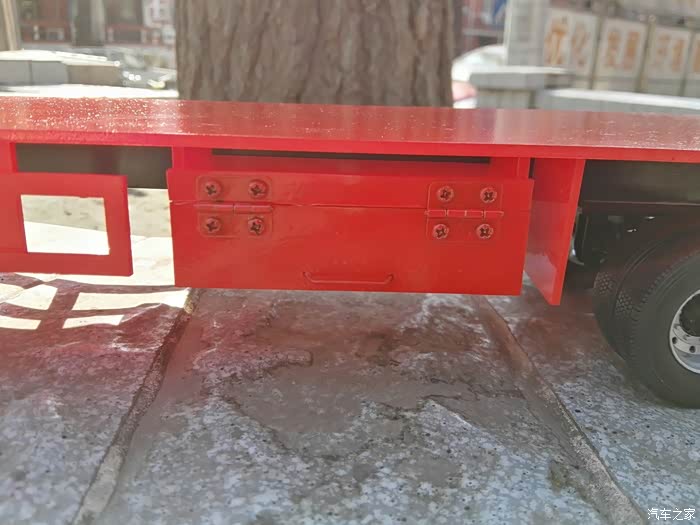

工具箱
是可以打开滴

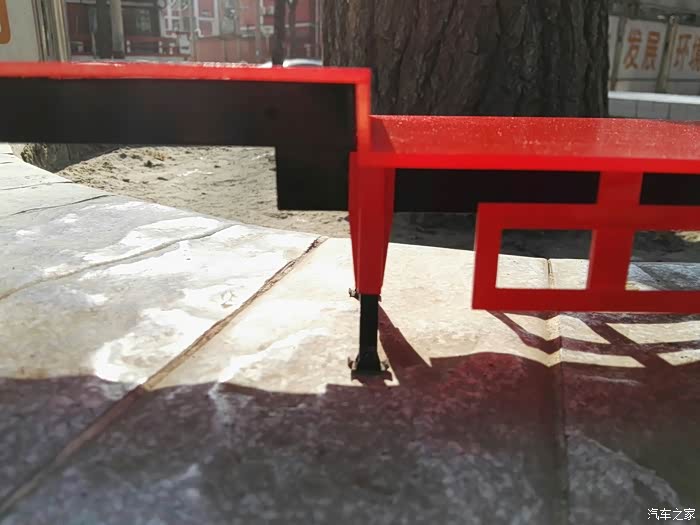

小支腿

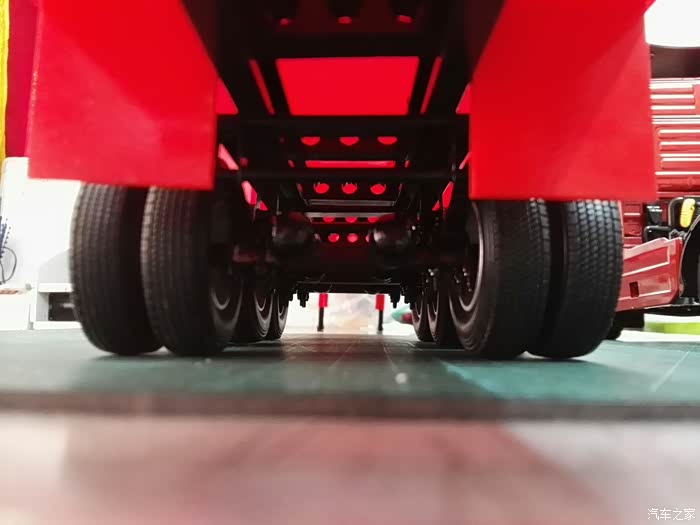

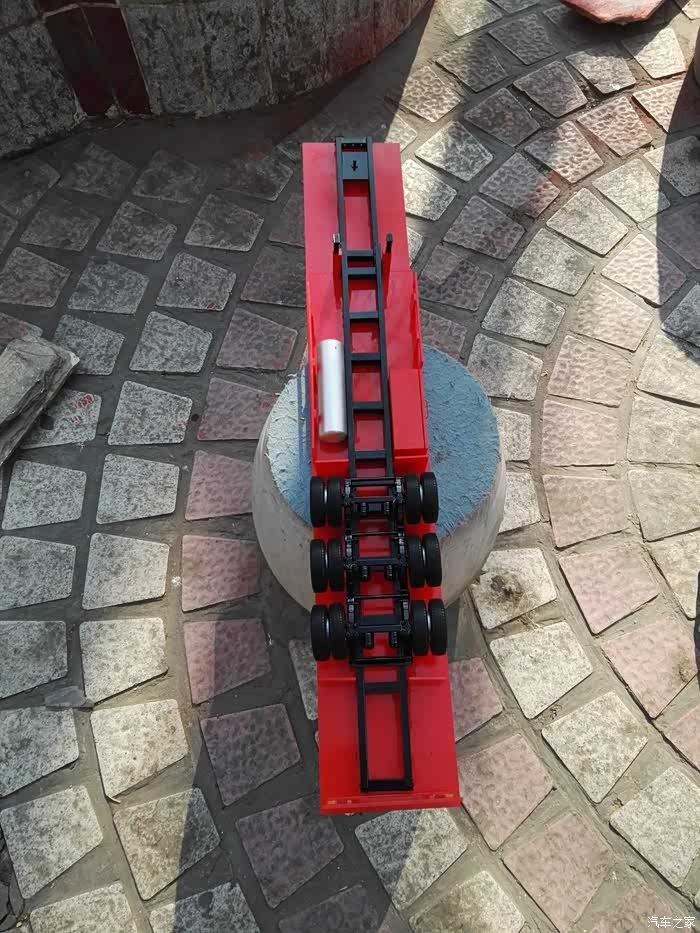

底盘

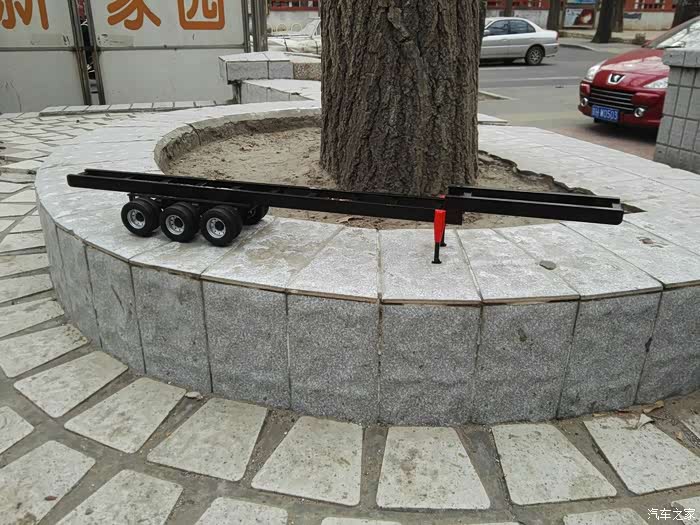

安装好板面后的大梁

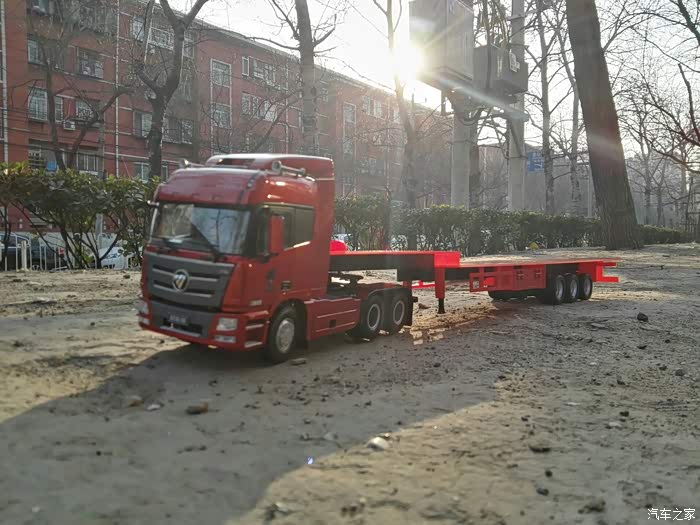

一缕阳光下的欧曼

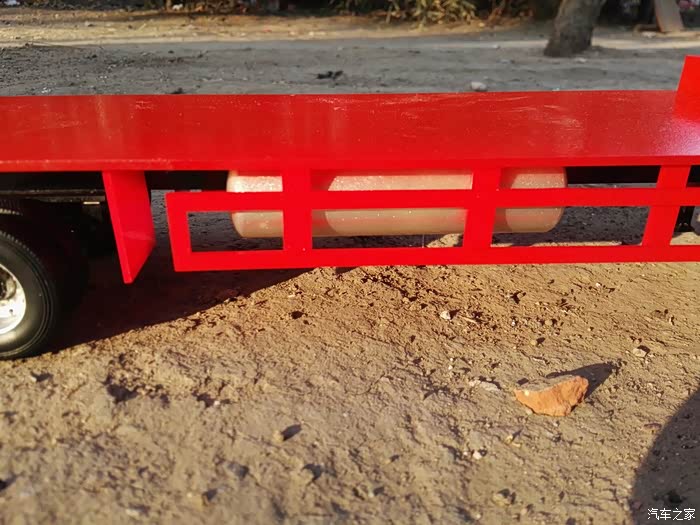

防护栏里面的气罐，由于没有找到合适的固定装置，直接用三秒胶粘上的

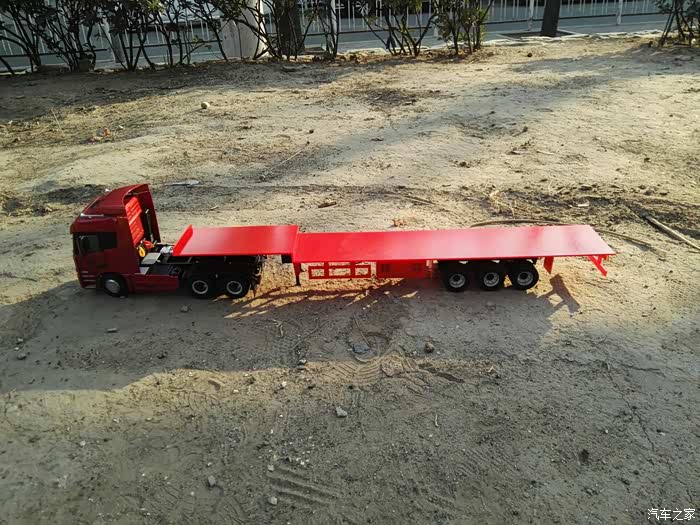

16米长的大平板，非常能装哦

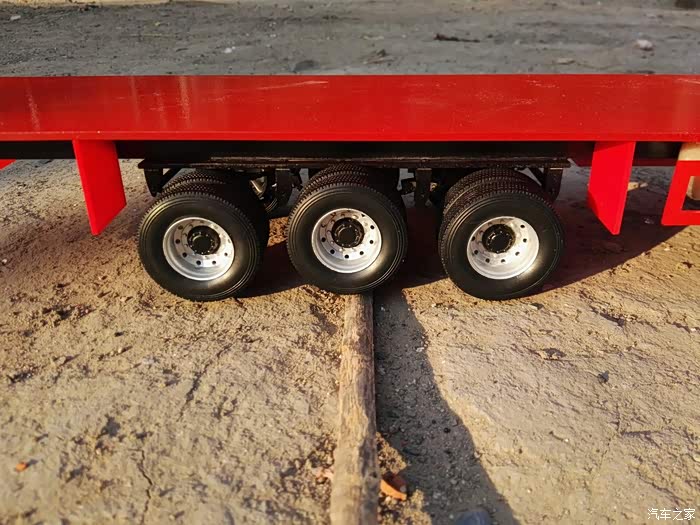

检验一下悬挂功能，中轮下垫一根木棍，前后轮仍然着地

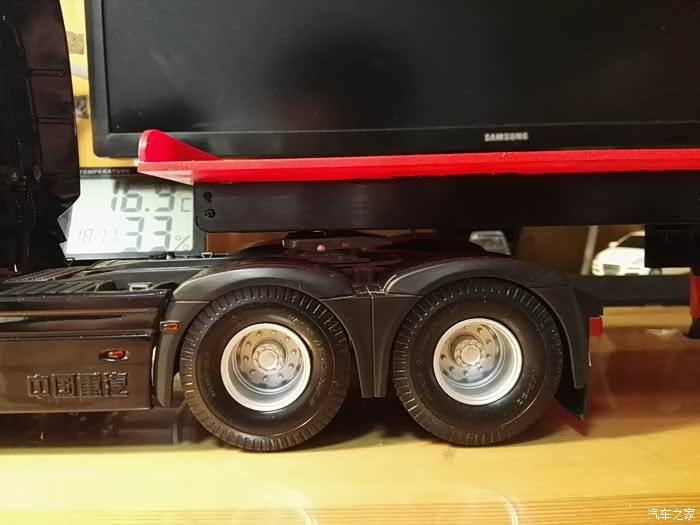

开始还担心牵引鞍座只是个装饰品，没法搭配挂车，实际安装好后牵引鞍座与牵引销非常吻合，不会脱钩
谢谢欣赏
谢谢欣赏
