新蒙迪欧加装带加热方向盘
加热模块8条线的端子号

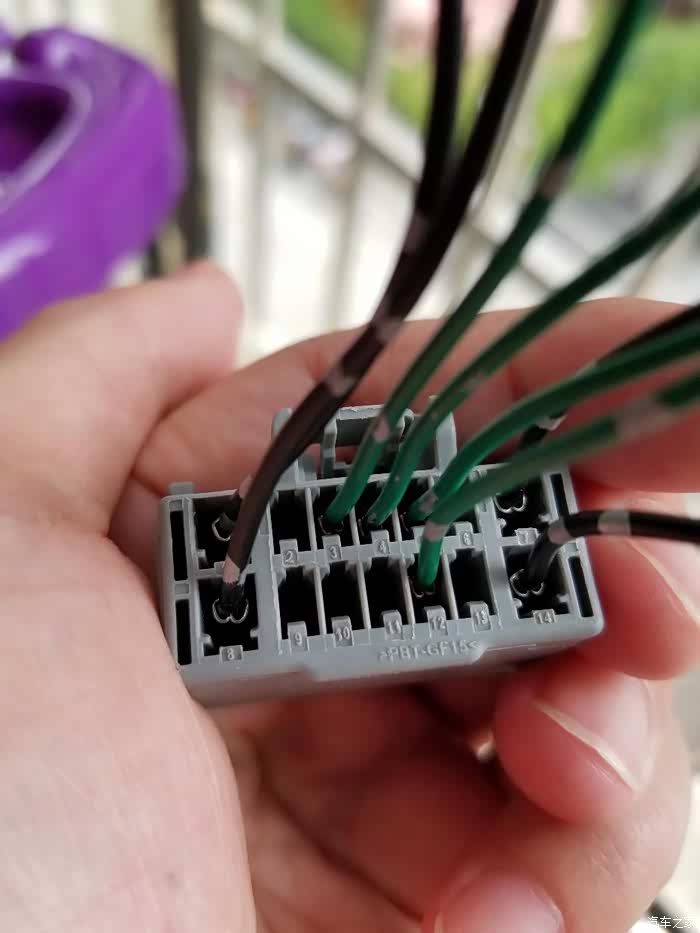

加热模块插头的式样

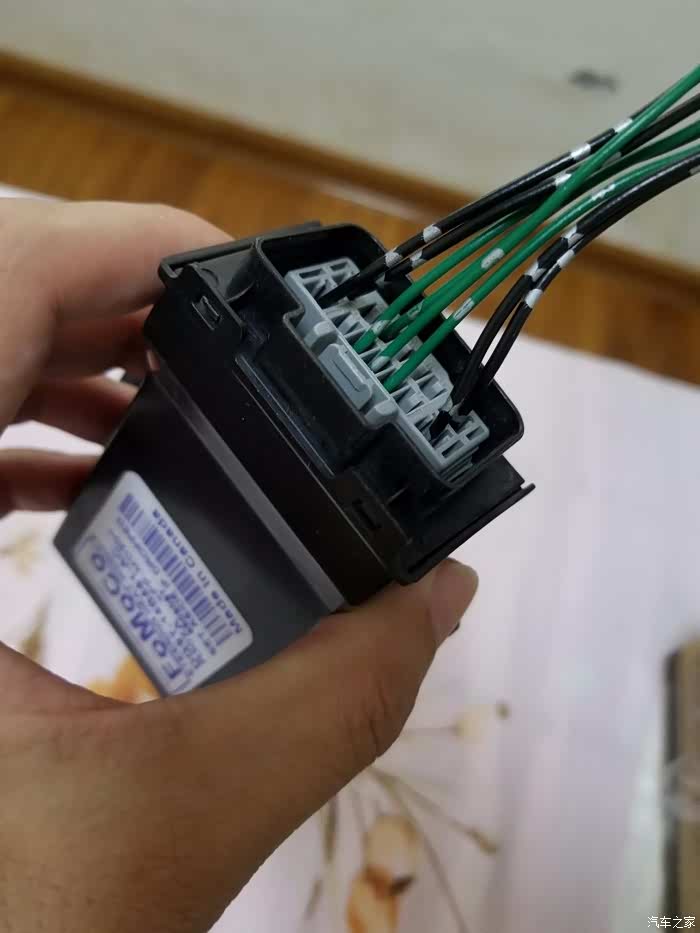

插进加热横块的样子

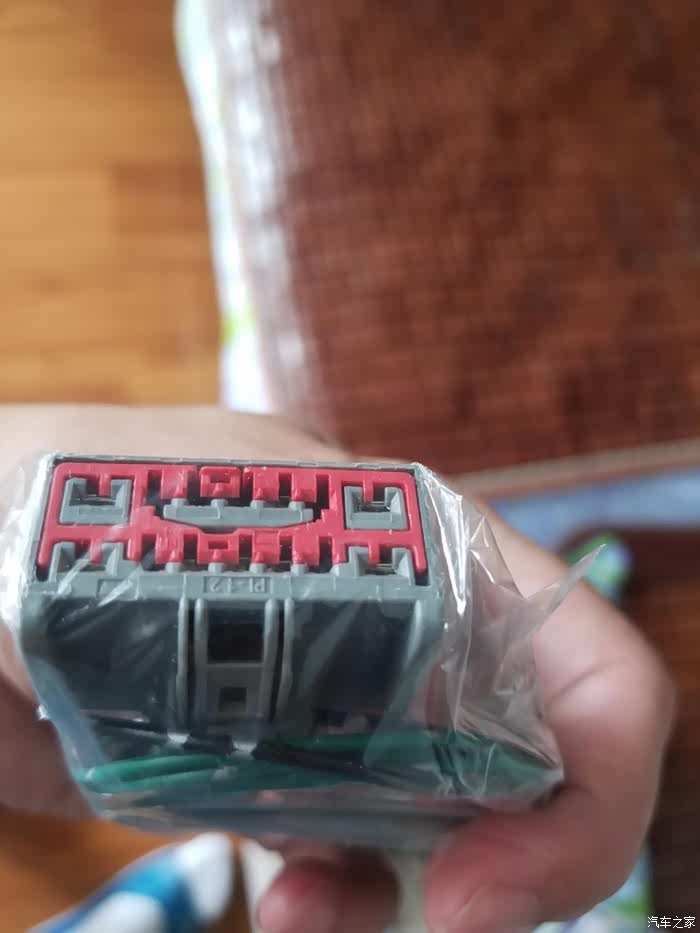

插加热模块的插头，需要自己配，8根线。

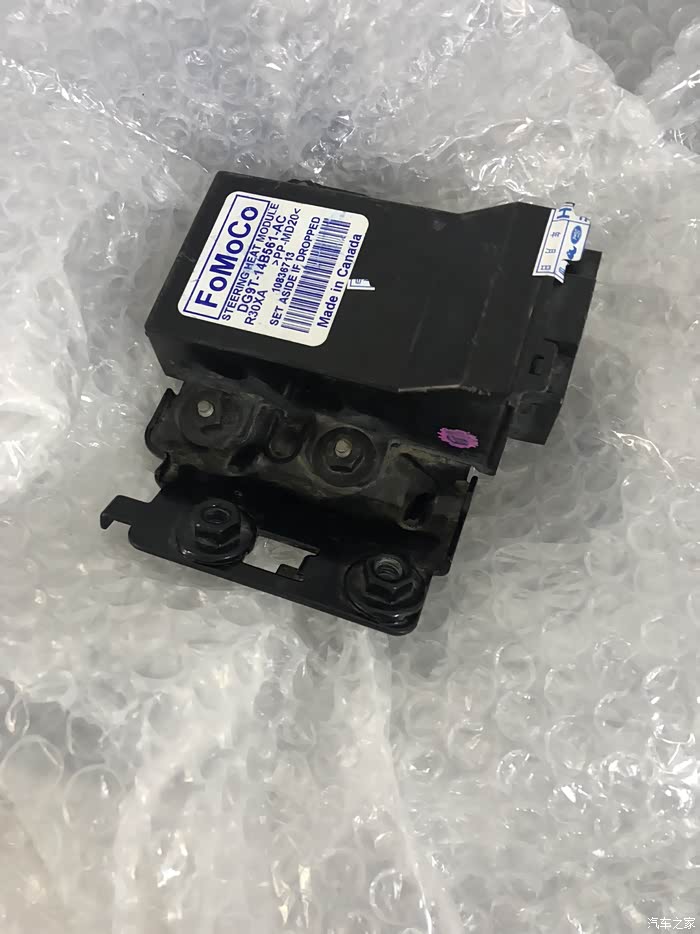

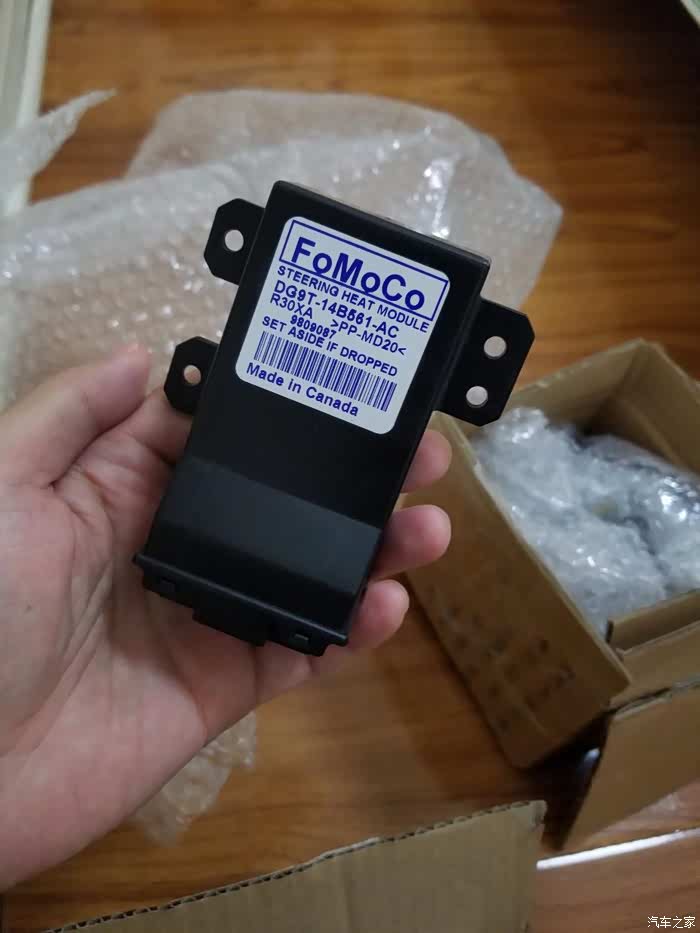

加热模块，据说货较少，比较难得找

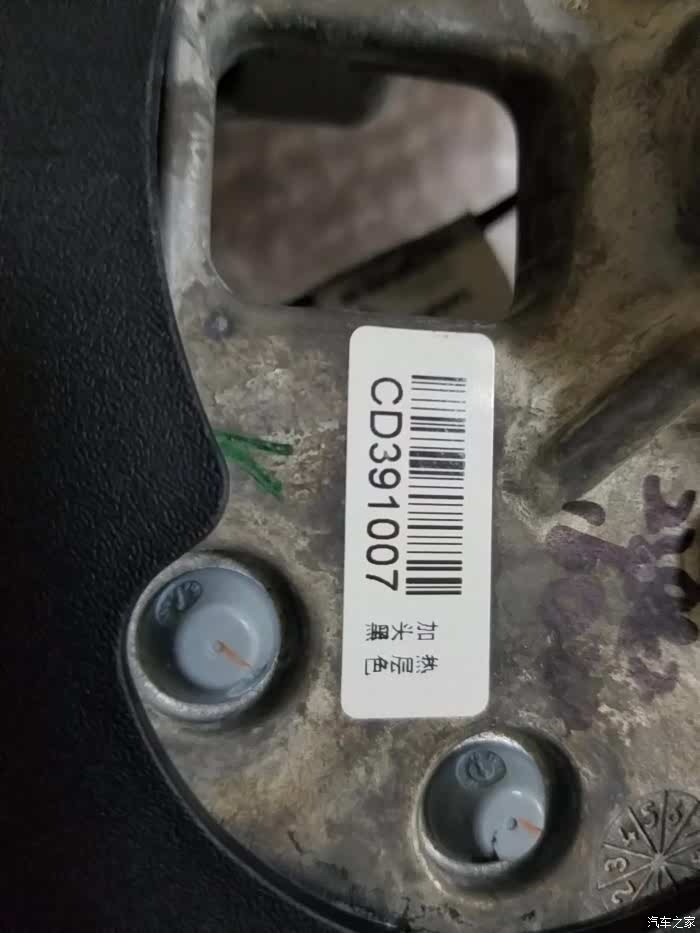

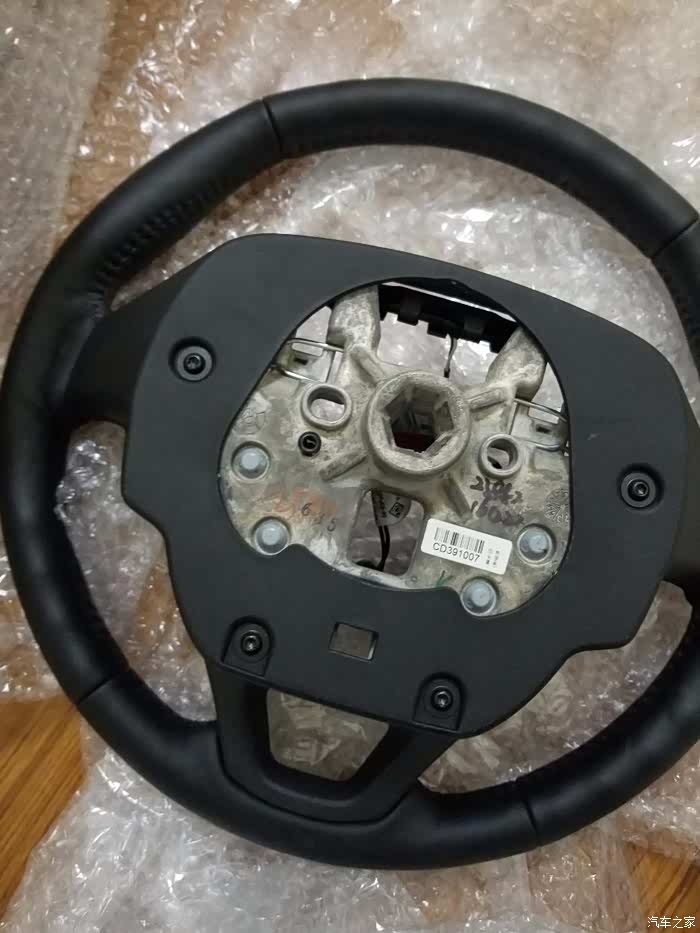

真皮带加热方向盘

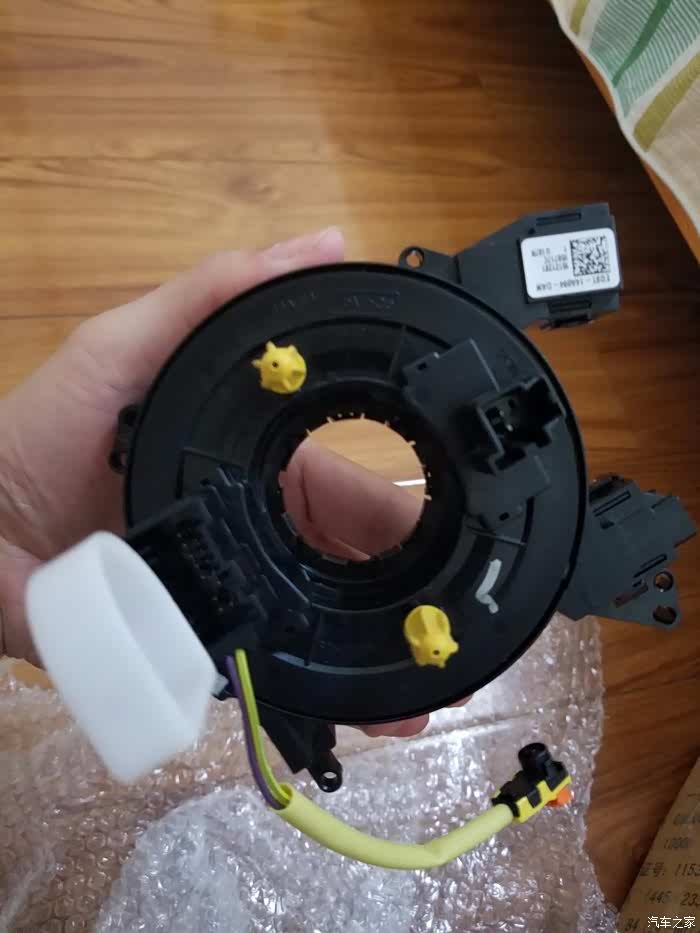

高配带加热插口的游丝
后盖，没有带拨片，自已替换原车的就行的。我原车是豪华型
真皮加热方向盘
波总做的带网关的线束

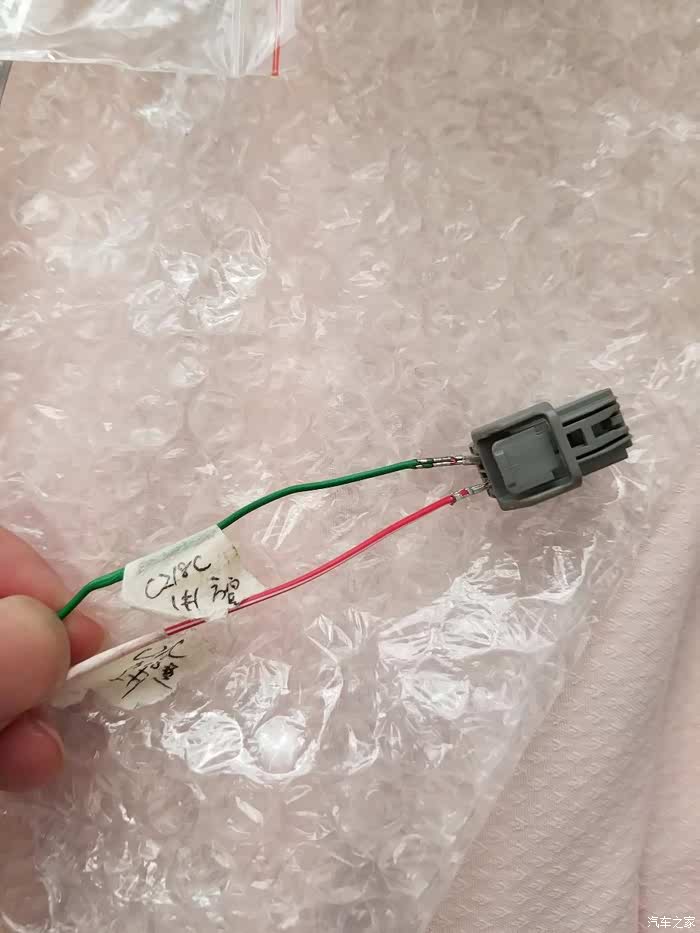

插进加热游丝里的小插头（从加热模块里出来的两条线补进这个灰色的小插头里，插进加热游丝的c插口里）
地处祖国西南方，冬季有三个月温度在10度以下，0度左右，原车座椅自带有加热功能，但上车后，发现方向盘冬天奇冷，手都无法摸 ，心想要是有加热功能该多好呀。自己在网上找了快一年了，17款全新配件4S订货太贵，只能找商家了，这个东西属于小众。找货靠运气，历时一年，终于配齐了真皮带加热的方向盘、加热模块，带加热功能插口的游丝，波总给做的线束（动手能力强的，可以自己做），还要自己找插加热模块的插头（要补进8条线），找插进加热游丝里的小插头（小插头是灰色的，从加热模块里出来的两条线补进这个灰色的小插头里，插进加热游丝的插口里）

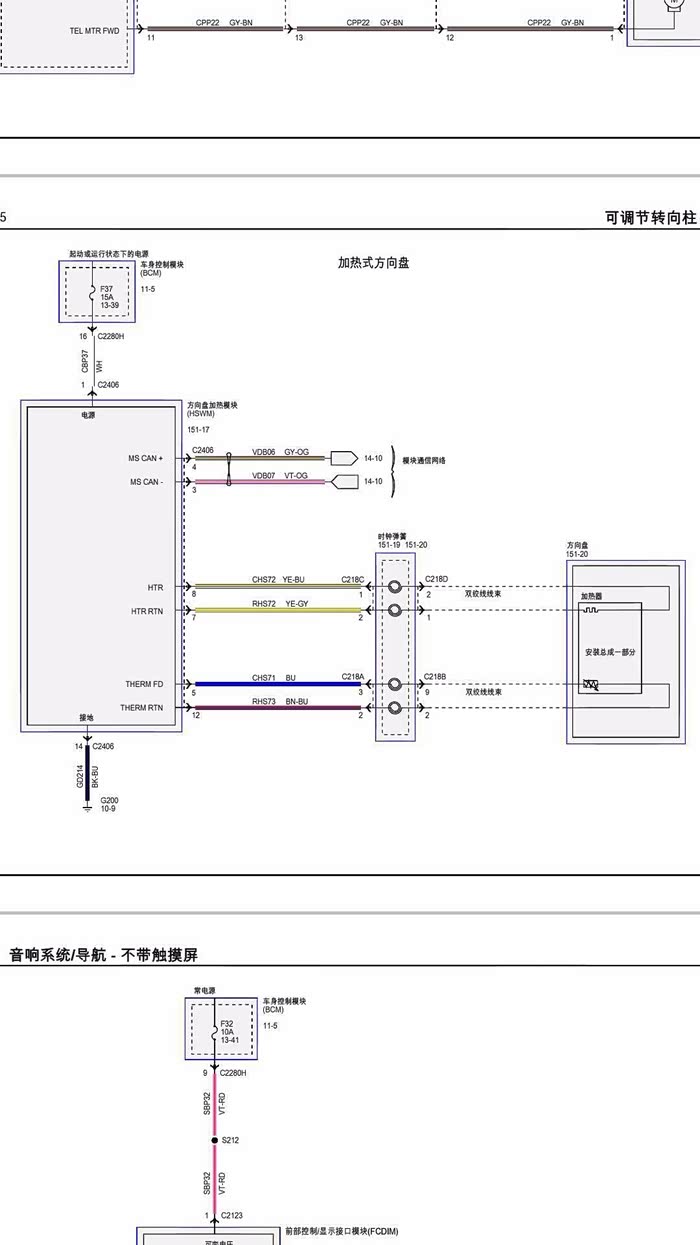

方向盘加热电路图
先拆气囊
拆方向盘，如何拆这里不着描述了，自已可以百度一下

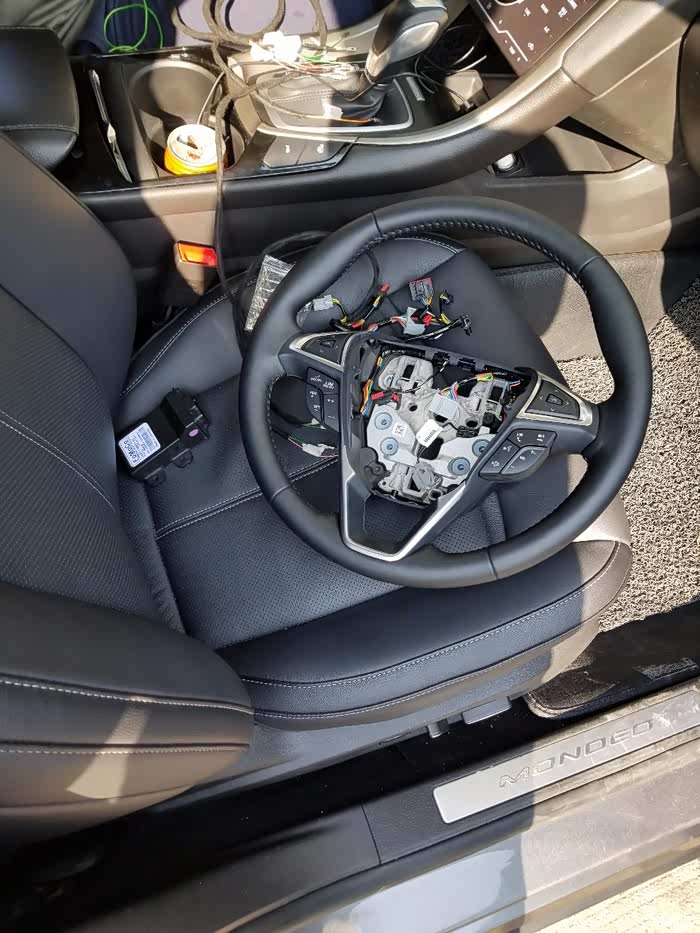

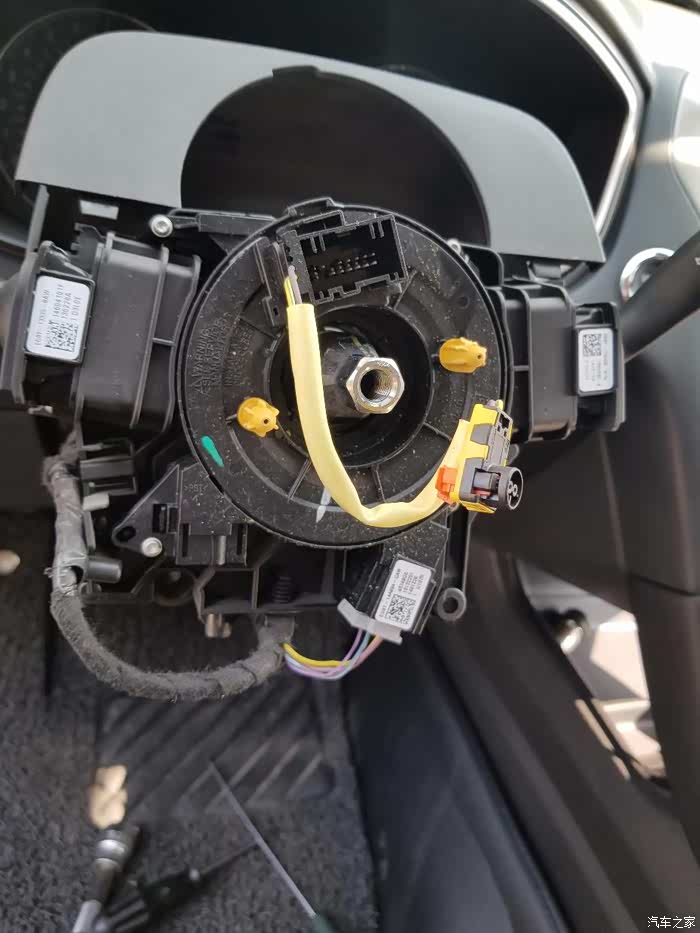

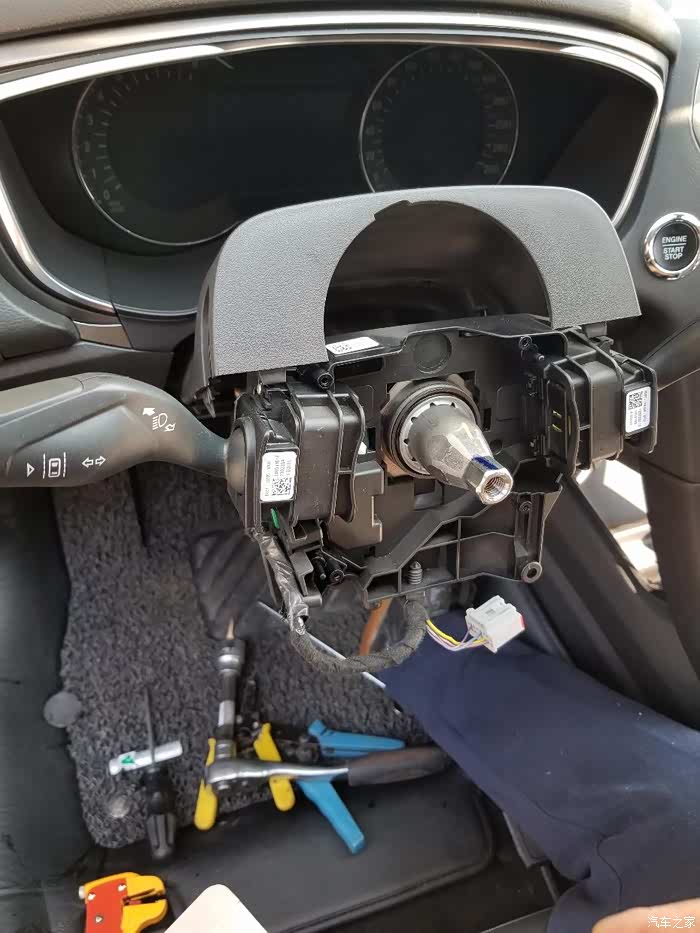

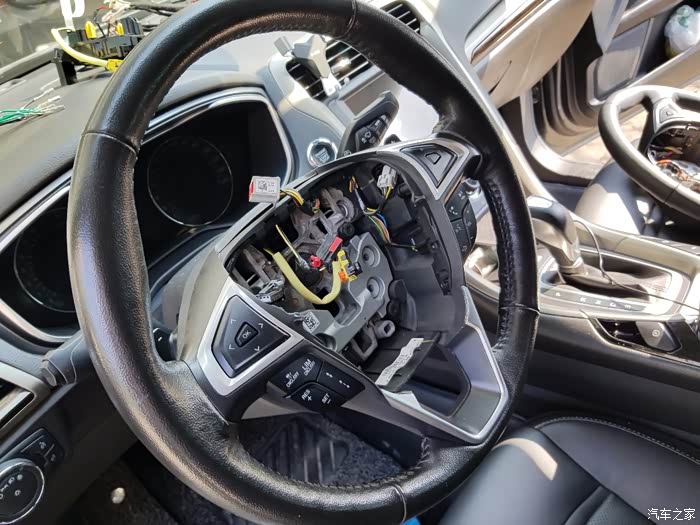

方向盘，游线拆完后的效果

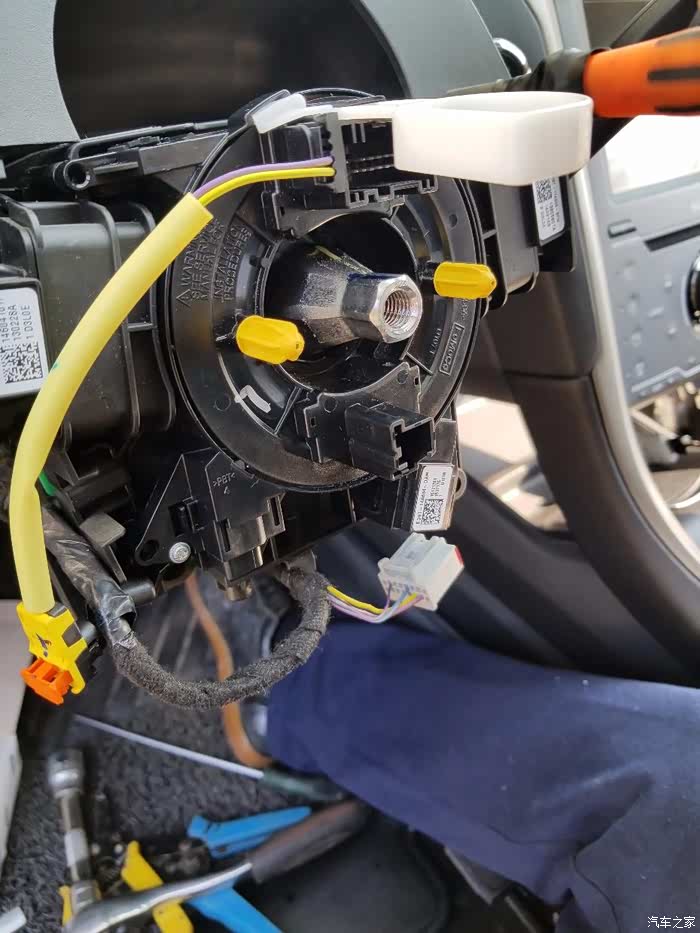

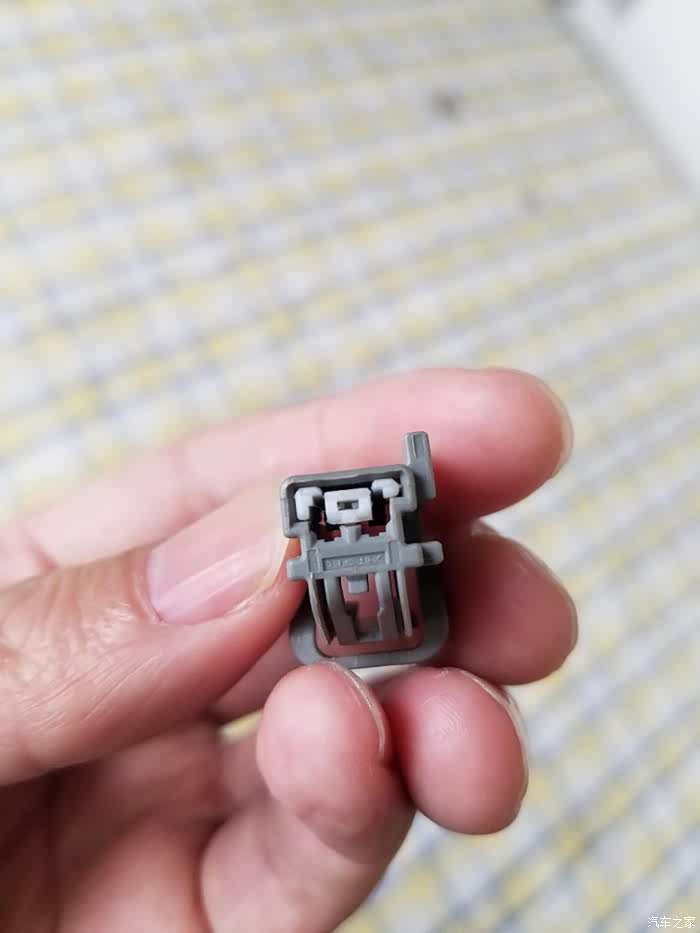

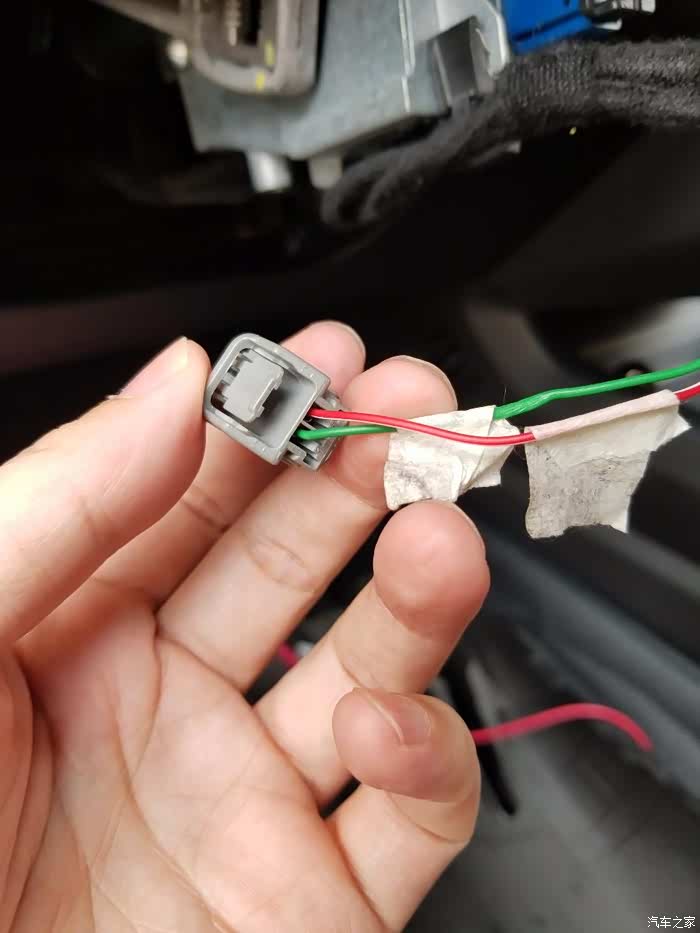

从加热模块出来的两条线，补进这个小插头里（插头要自己找）

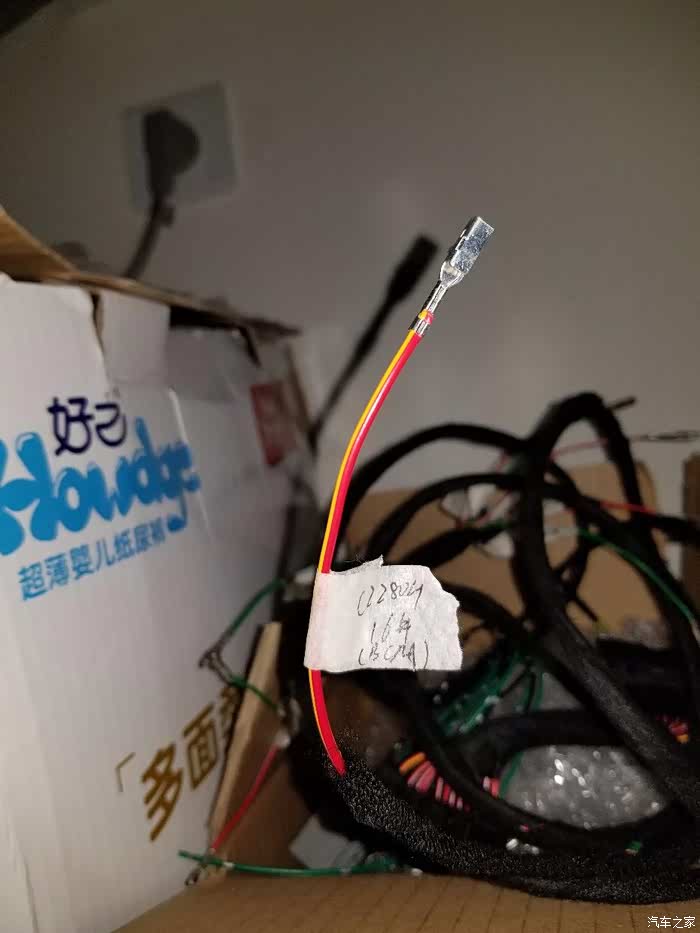

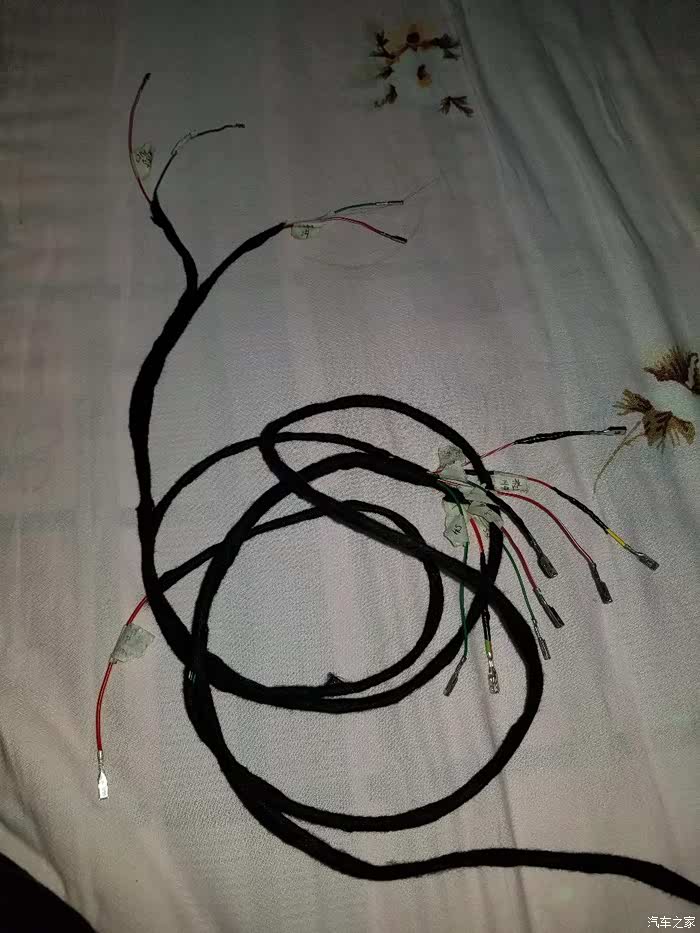

自做的带网关转接的线束，电源补进BCM的H插头里的16号

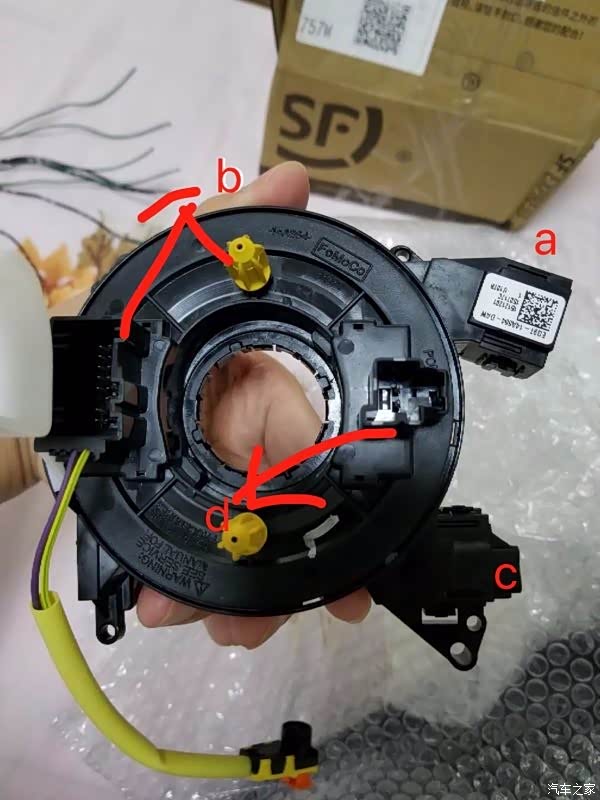

高配的带加热插口的游丝安装完备
加热游丝上插口的编号，对照电路图一看就明白

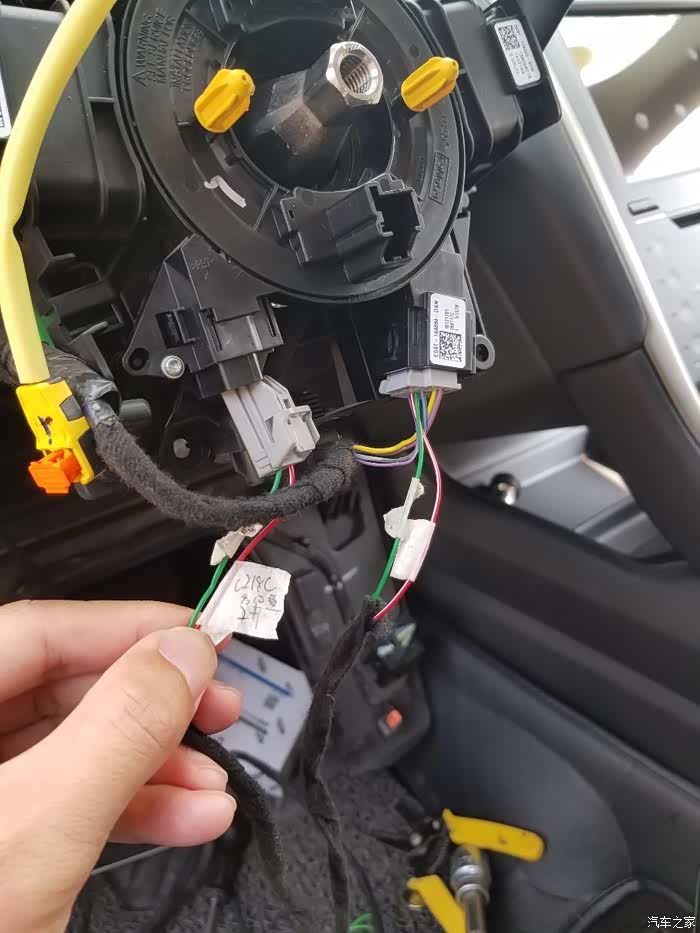

C插头和A插头补好线的样子

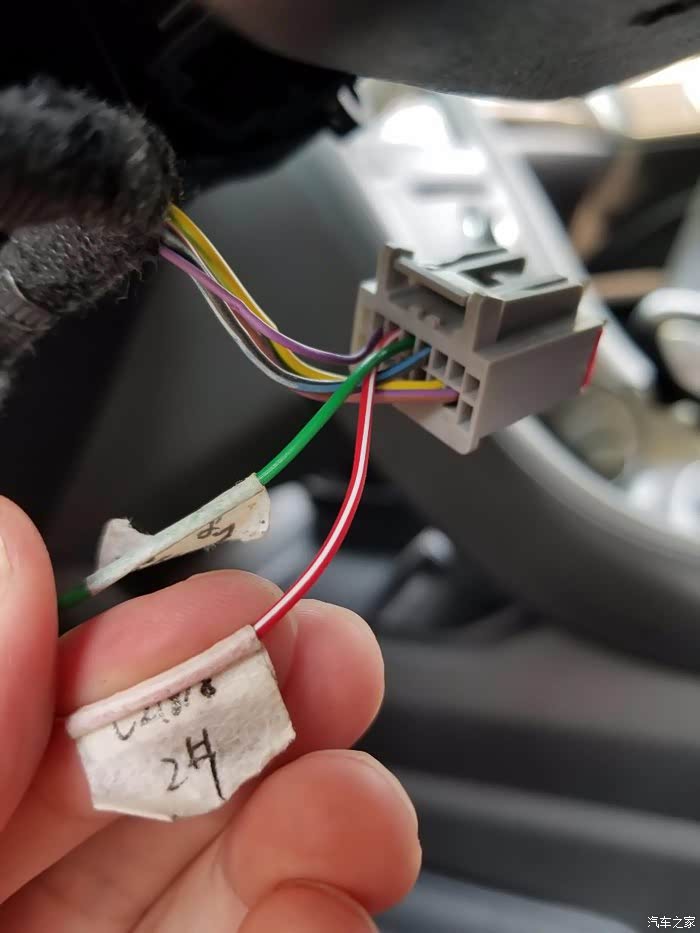

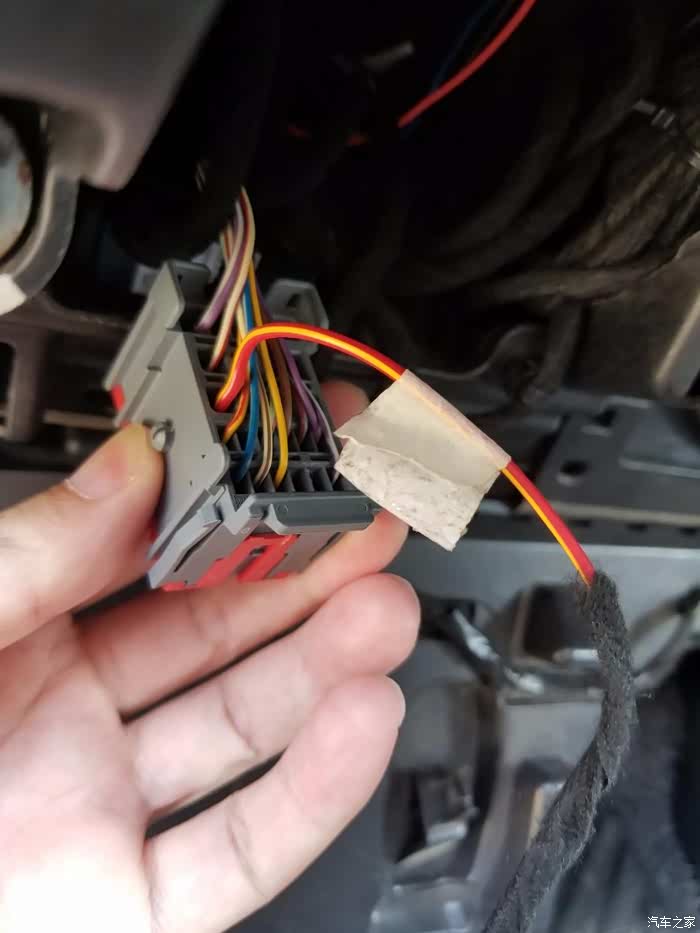

BCM的H插头补进16号电源线

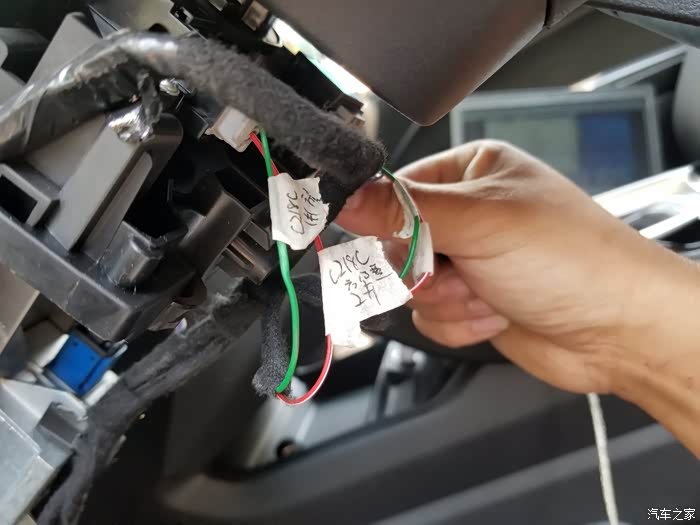

A插头要补进的两条端子，分别对应二号，三号。
C插头补好线的样子

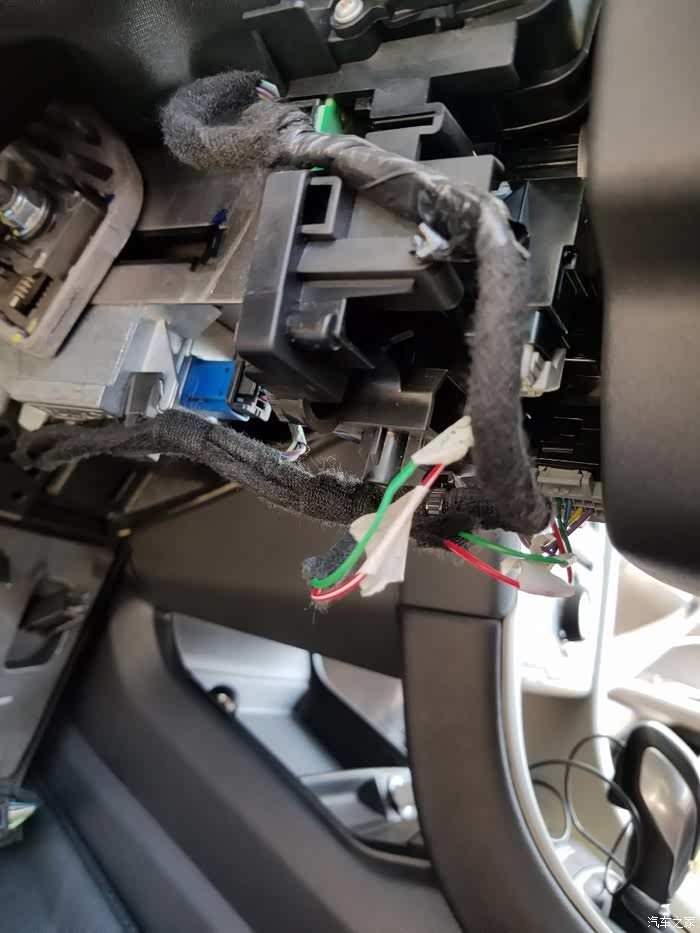

A,C插头已经插上，下面的线可以沿着原车的线包好往下走，加热模块可以自行找一个位置安装，只要不挡转向柱就行，我是装在防火墙上露出的一个螺栓。
走线
安装完毕

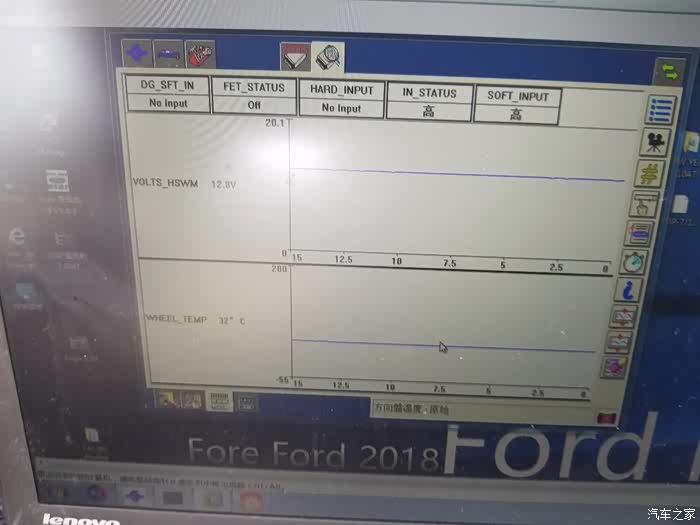

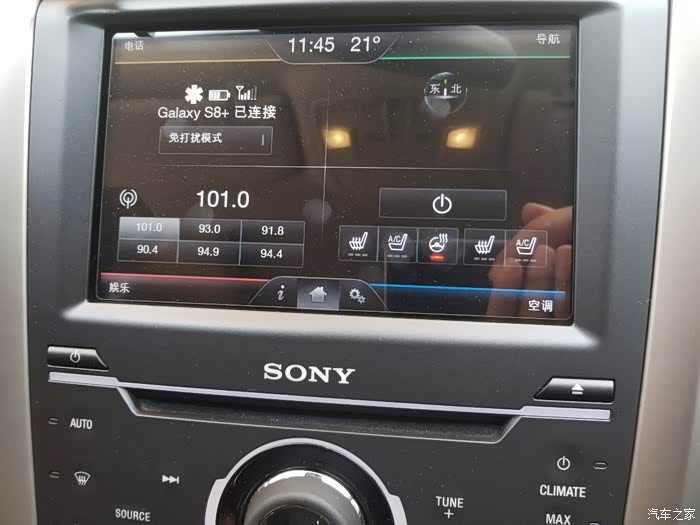

然后刷机。
搞定。最后说一下，为了这个加热功能，谢谢了认识的几位兄弟，像波波、关关、铭阳送的小插头，还有浪哥及他给介绍的4S的朋友，加热游丝的插口定义是他给标注的，还有某装笔群里的表情暴力兄弟（他是我认识最早改加热方向盘的）。发了此贴，不是很详细，给大家一个方向 ，分享给大家。改装一个痛苦且有快感的事情，本人就此收手。
