老K2折腾记录
低配老2由于改装、加装了雾灯、大灯透镜，刹车助力电子真空泵，发动机舱的线路有点杂乱，看不下去了，所以着手整备了一套改装线束。虽然看起来简单，就那么几个设备，但没有电路图的话，后期检修也是很让人头疼的。
发动机舱改装线束插头定义
继电器控制盒，1、2#继电器两路并联输入，3#继电器控制雾灯，4#继电器控制真空泵
为了方便后期检修，还是参考原车电路维修手册，制作了接插件针脚定义文件记录。
真空开关插头
左大灯插头
右大灯插头
继电器盒插头
大灯控制器插头
继电器控制板（照片）
继电器控制板（部件名称、接线定义）
继电器控制板、雾灯插头、真空泵插头
ACC信号插头、雾灯信号插头、真空开关插头
最后编辑于2026-06-24 16:07:58
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
-

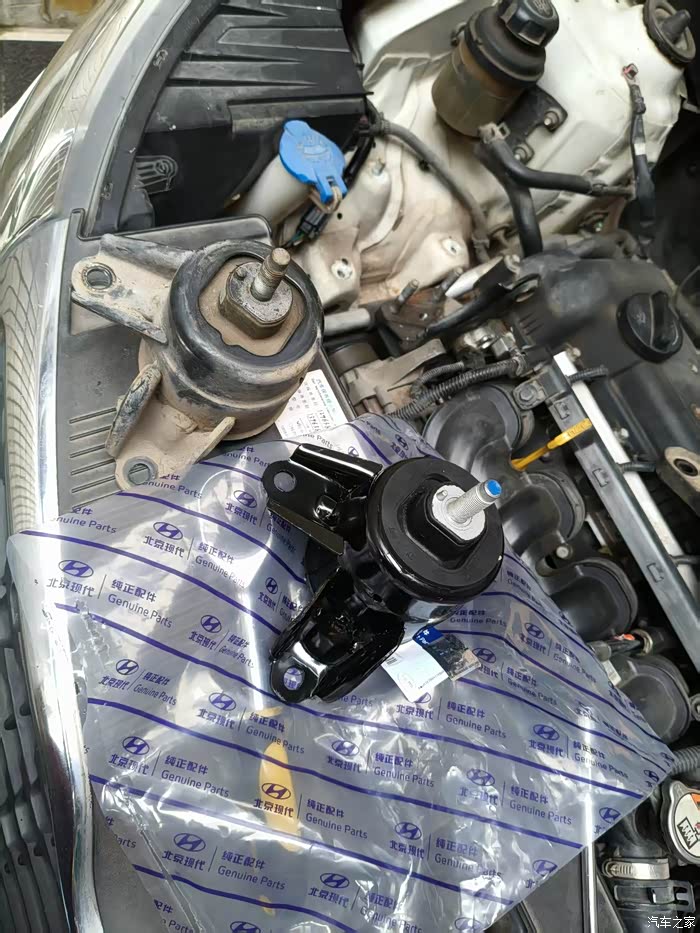

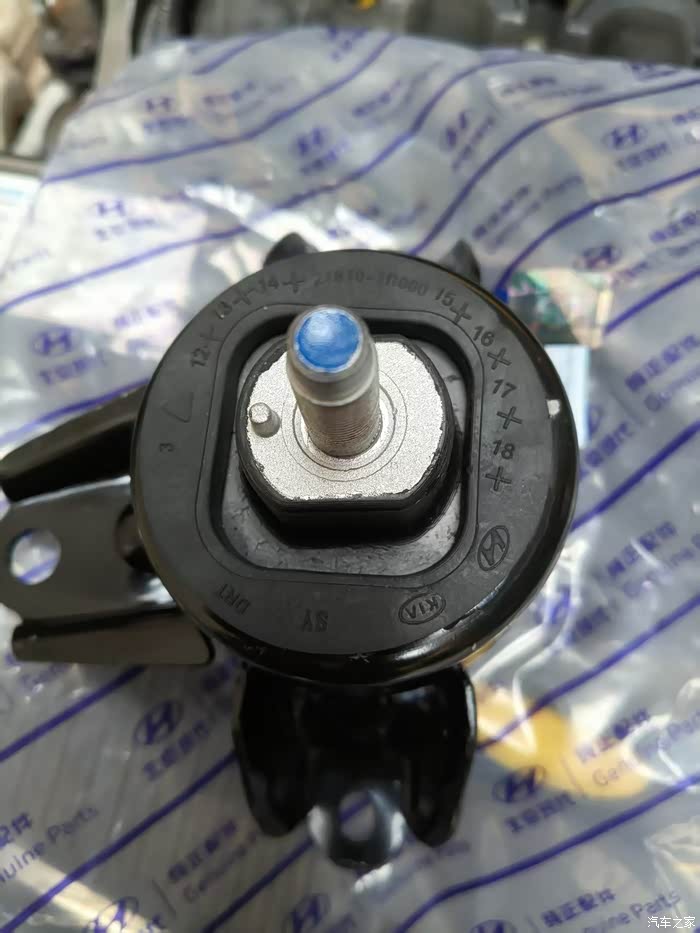

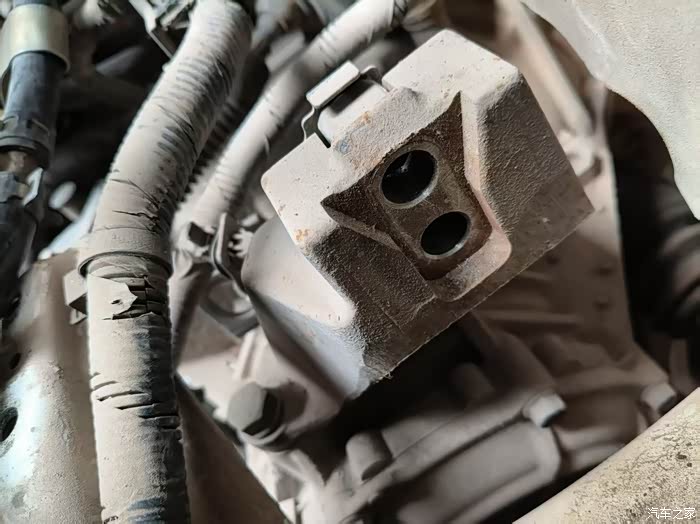

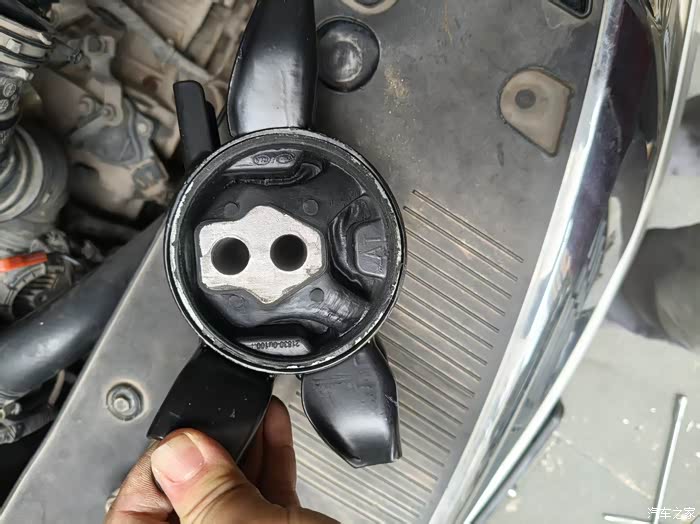

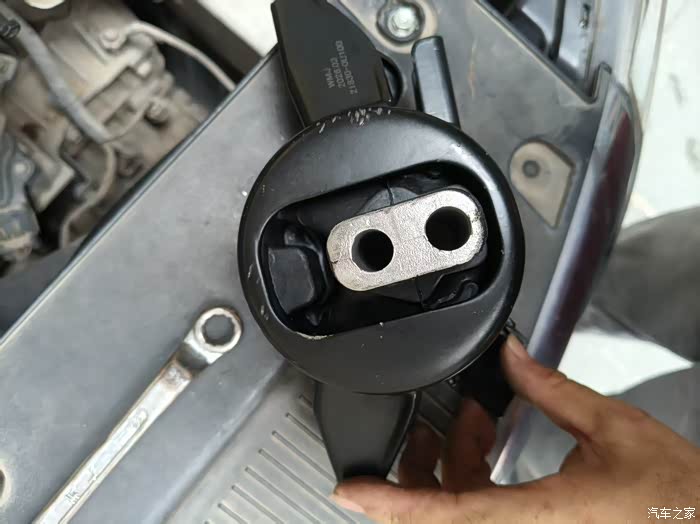

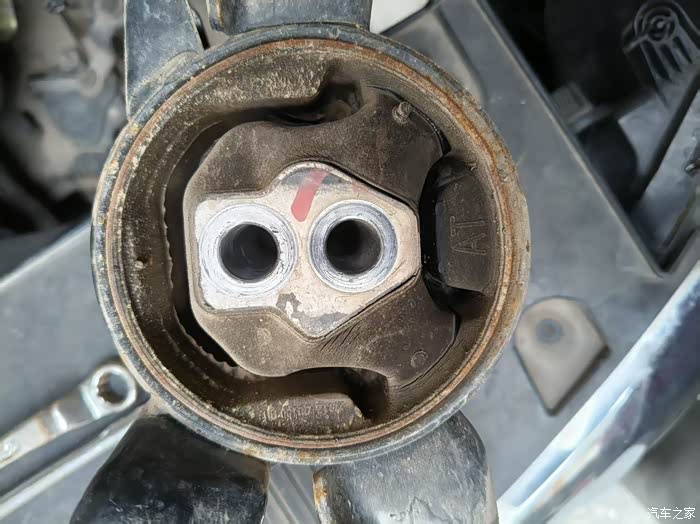

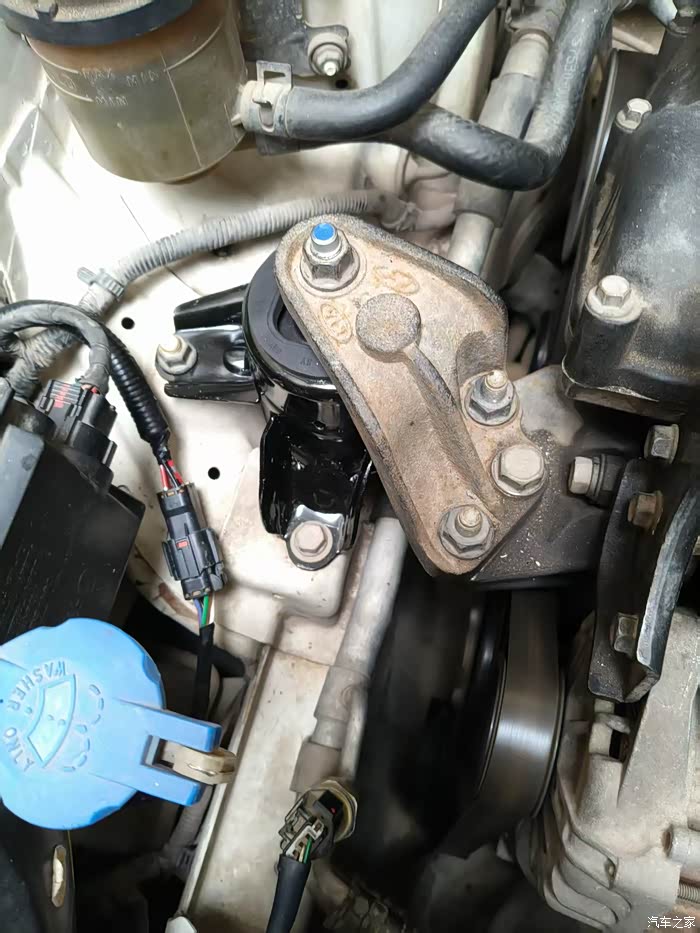

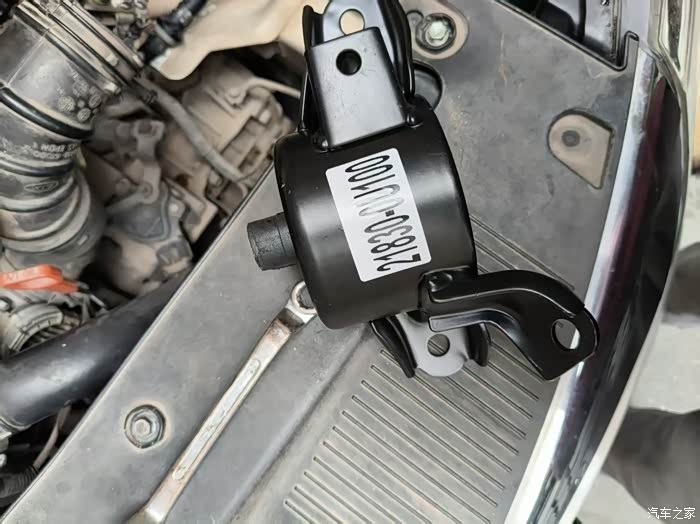

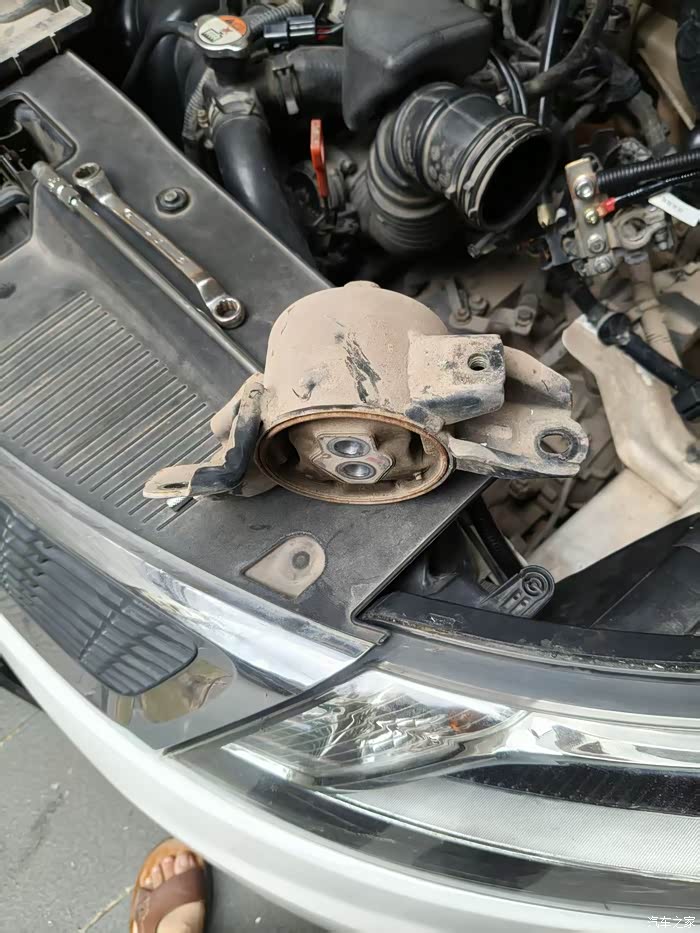

右边的
-

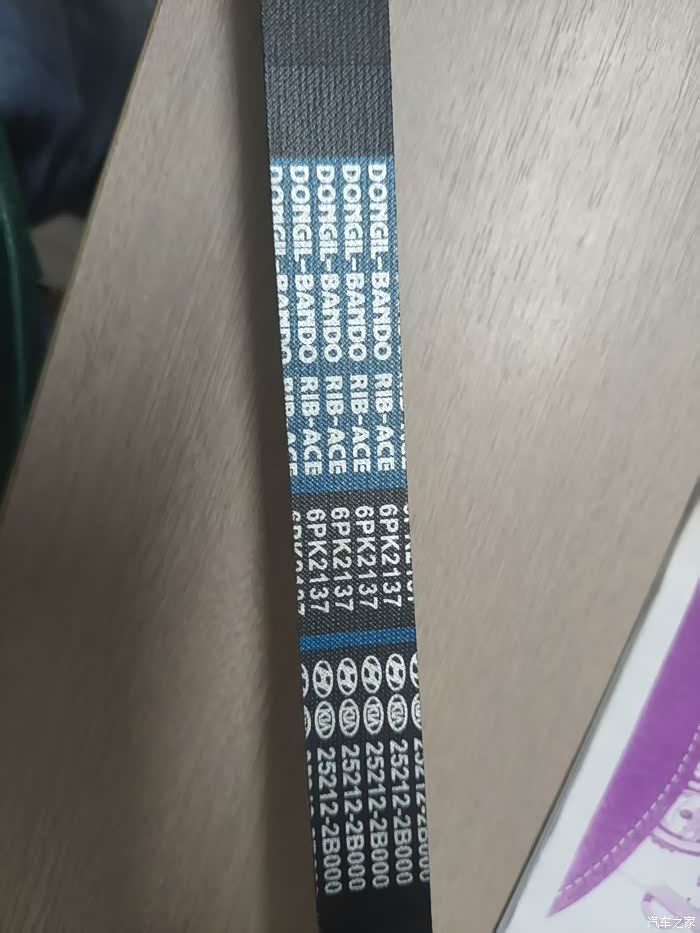

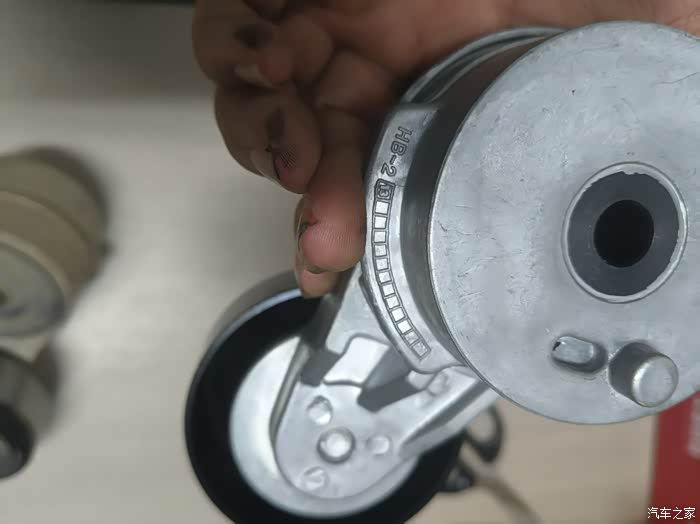

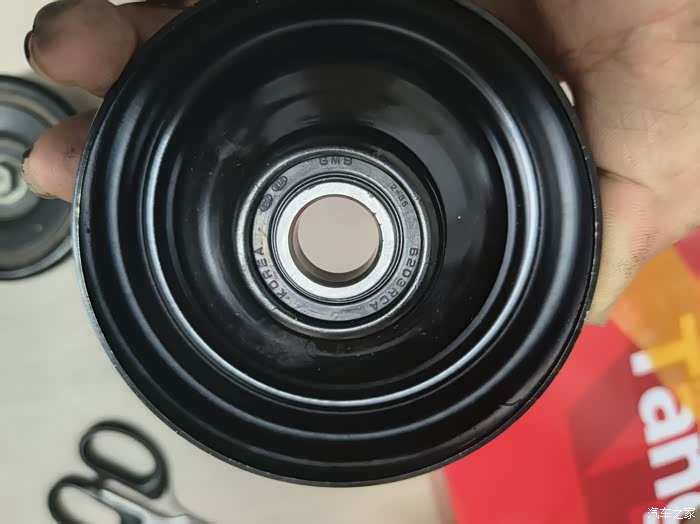

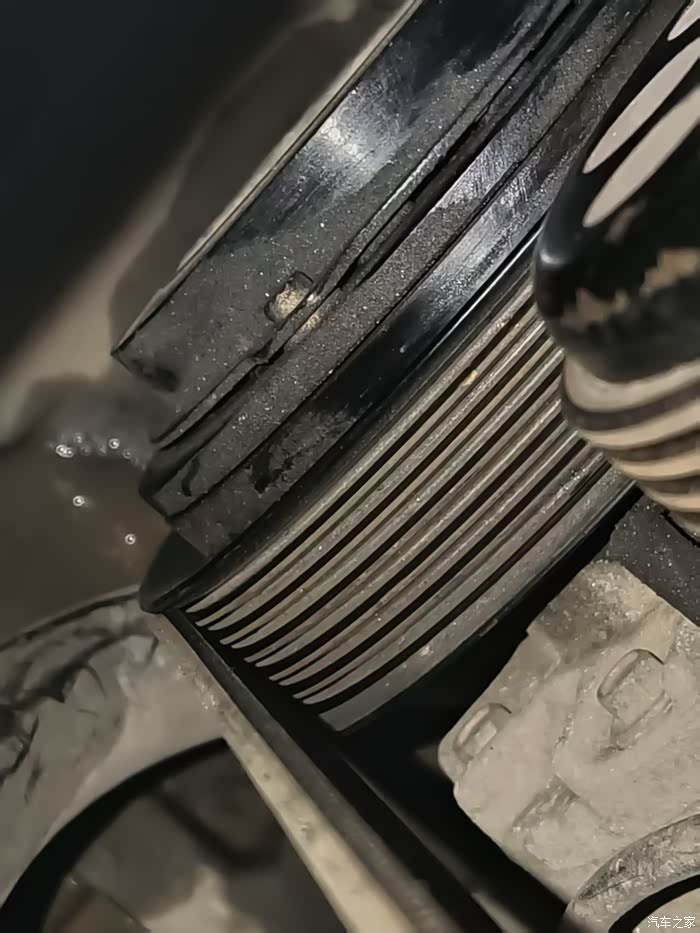

附件皮带及涨紧轮更换
-

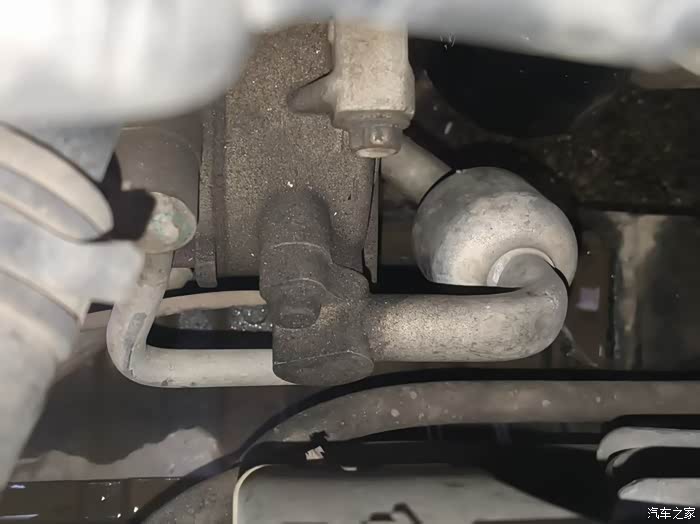

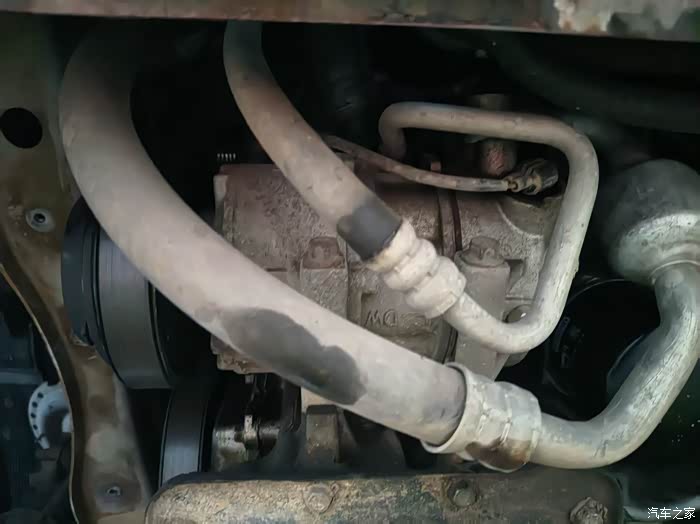

下一步准备更换空调压缩机、高压管、冷凝器，有点漏了
-

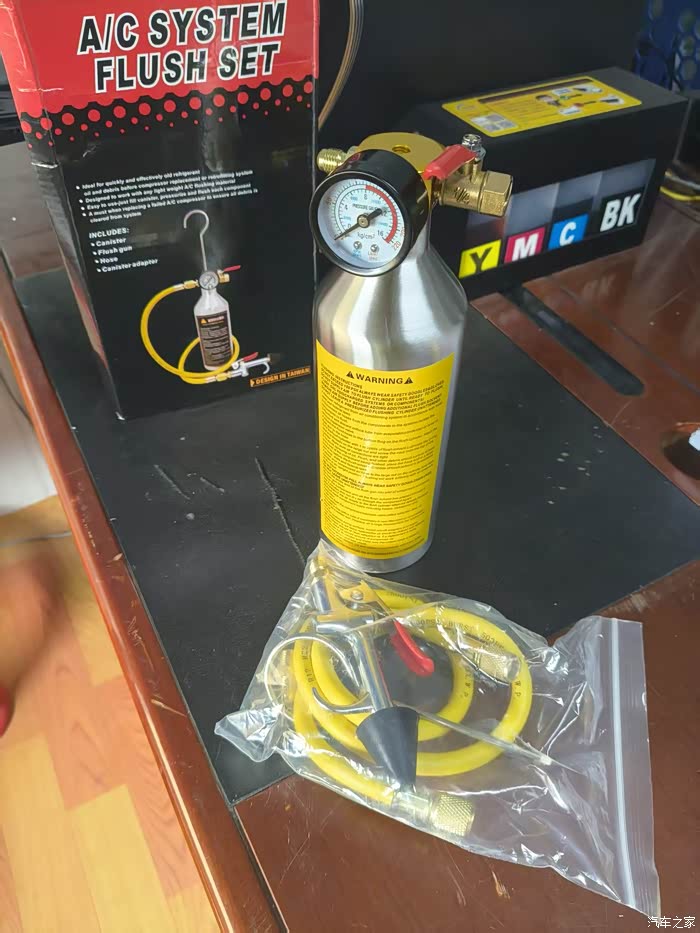

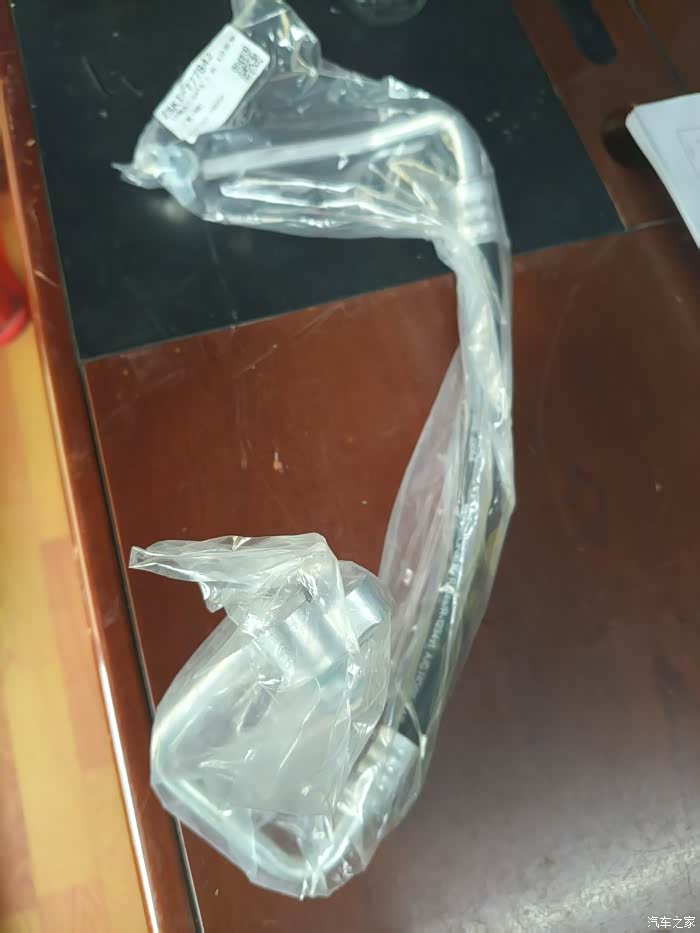

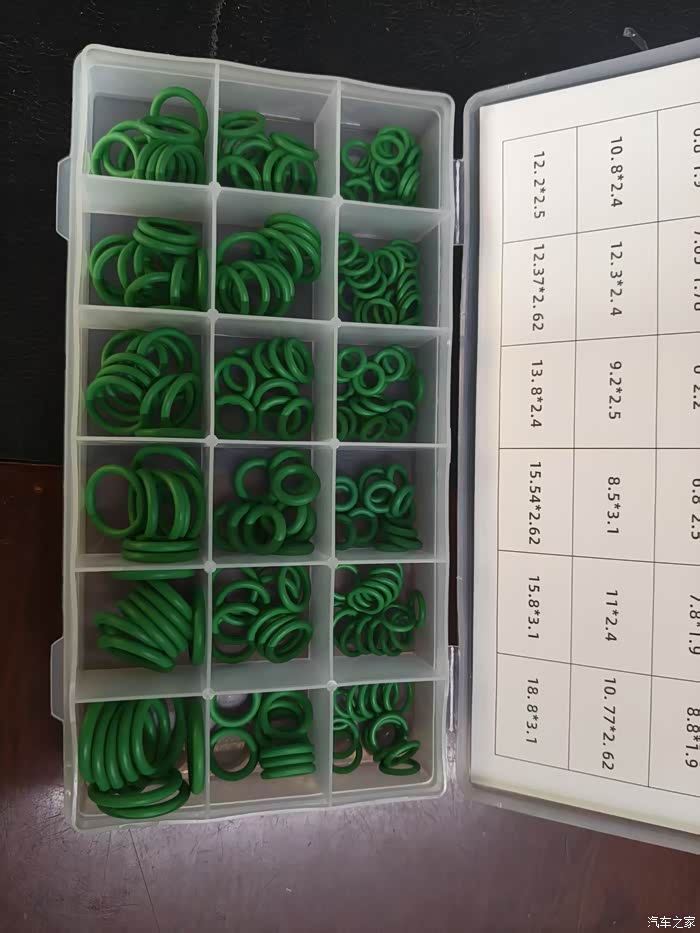

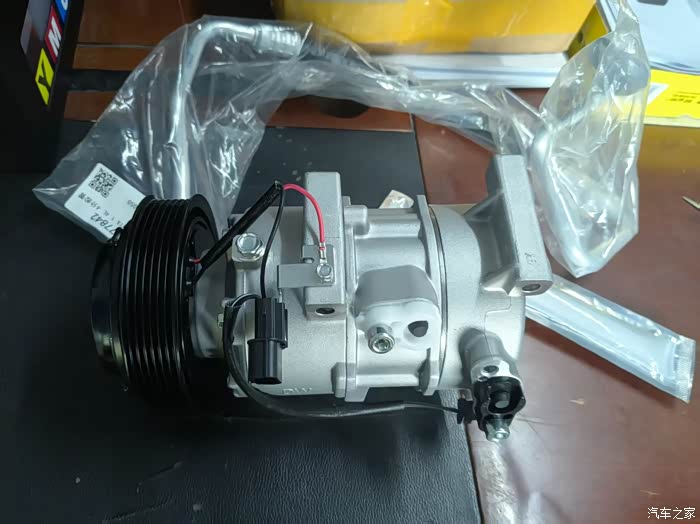

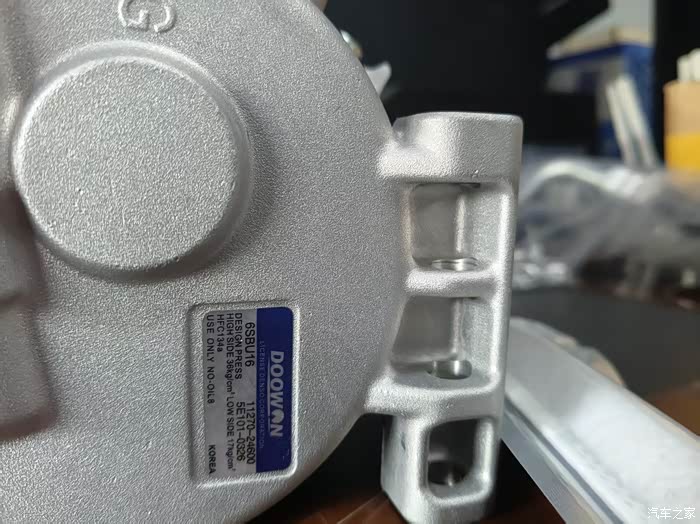

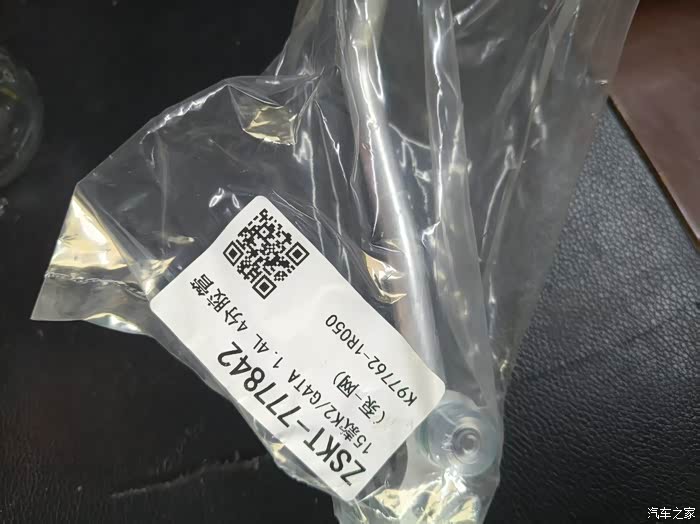

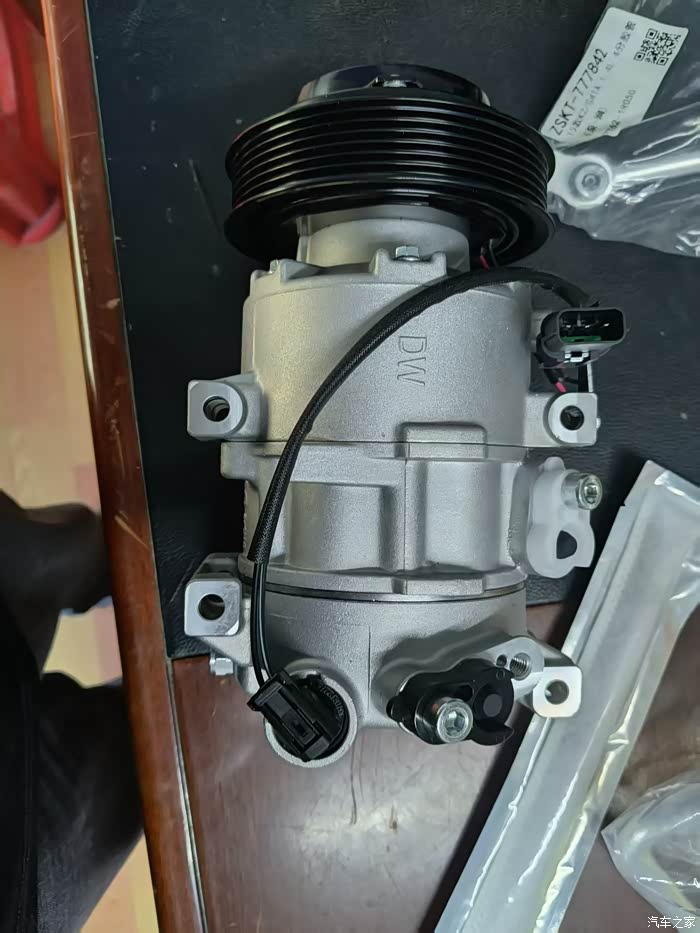

配件陆续到货
-

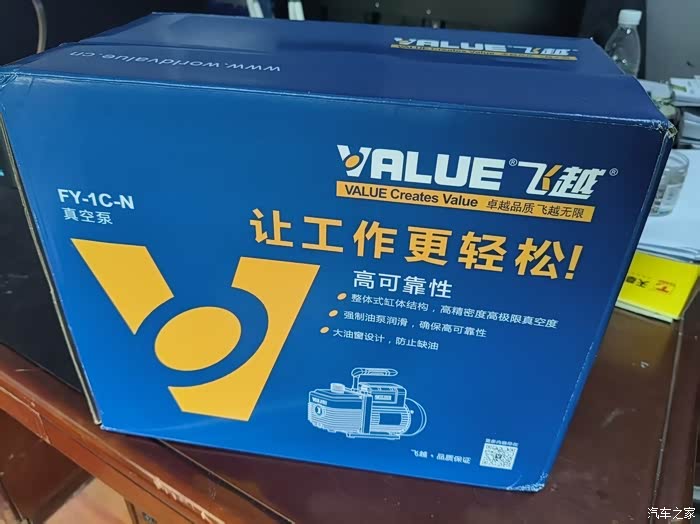

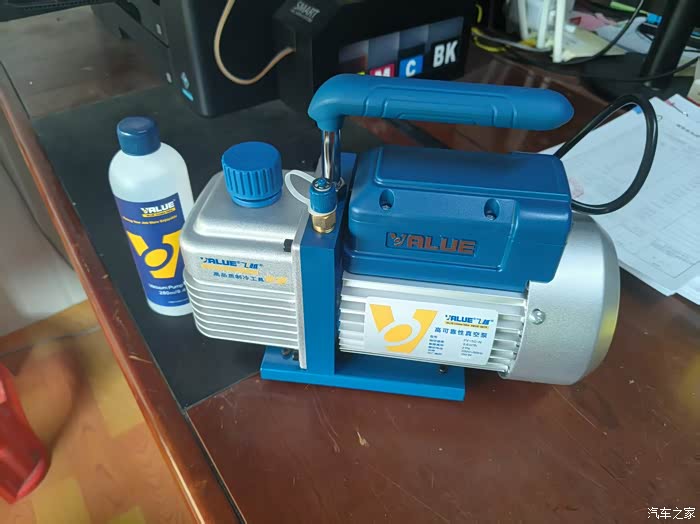

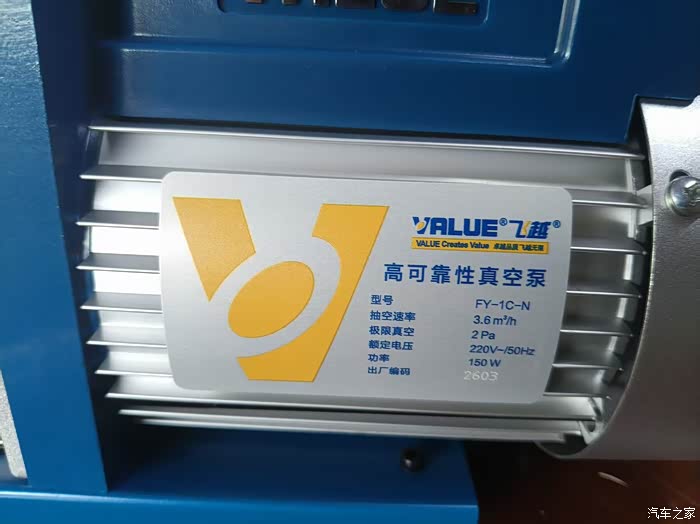

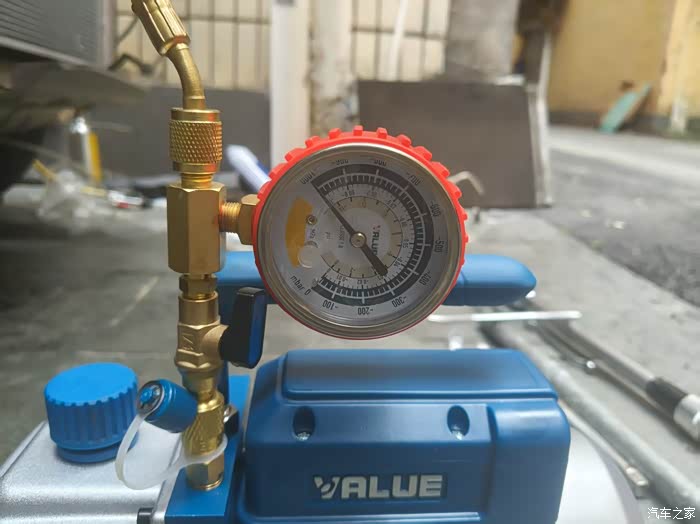

真空泵也到了
-

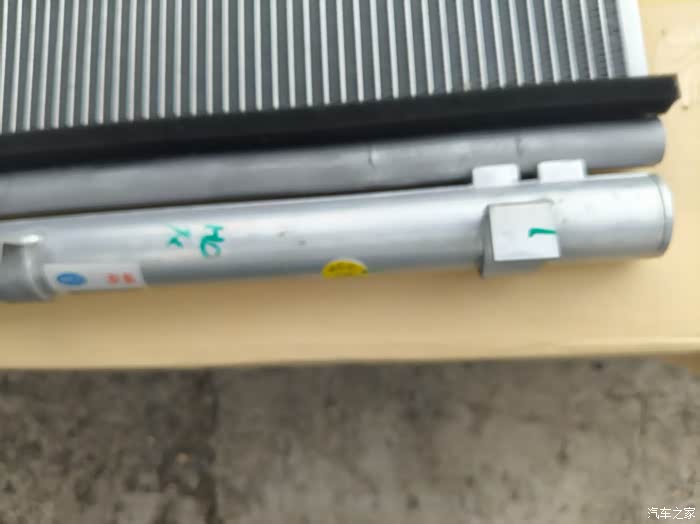

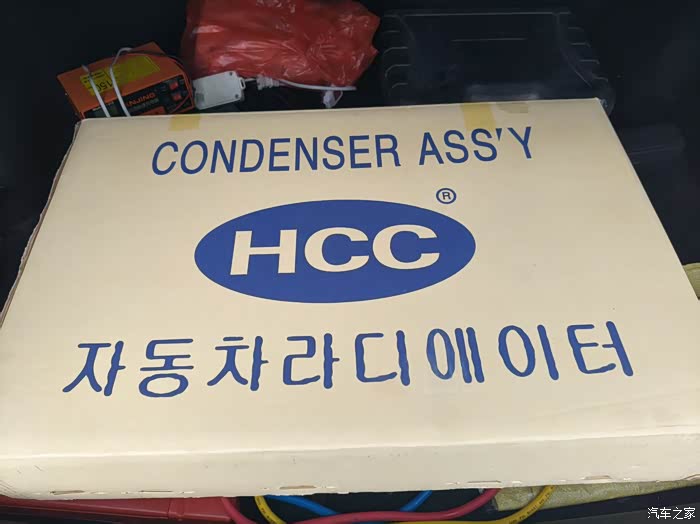

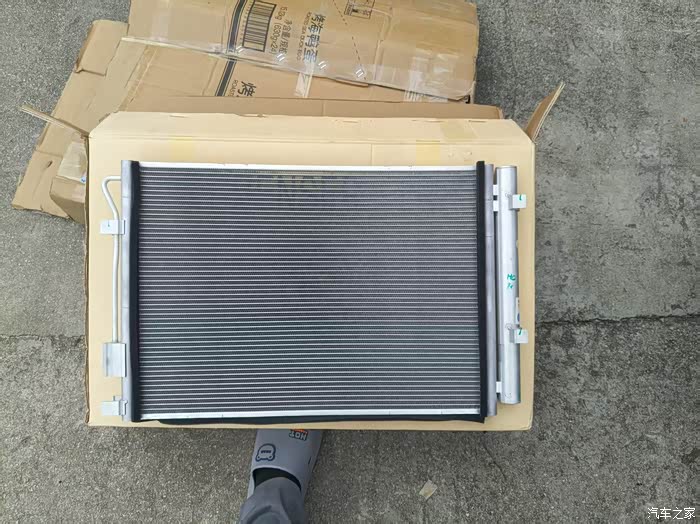

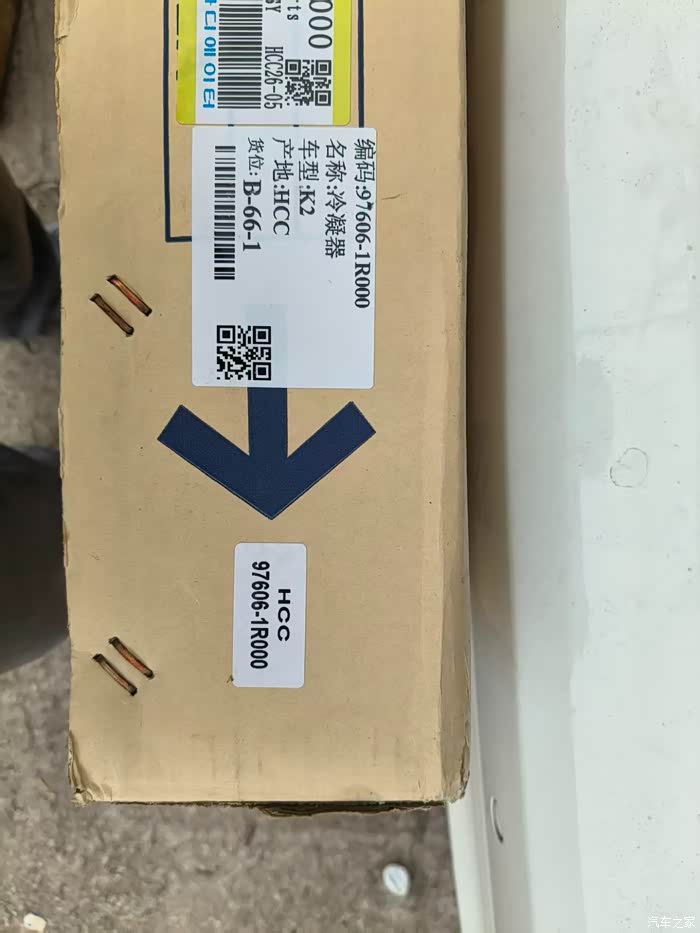

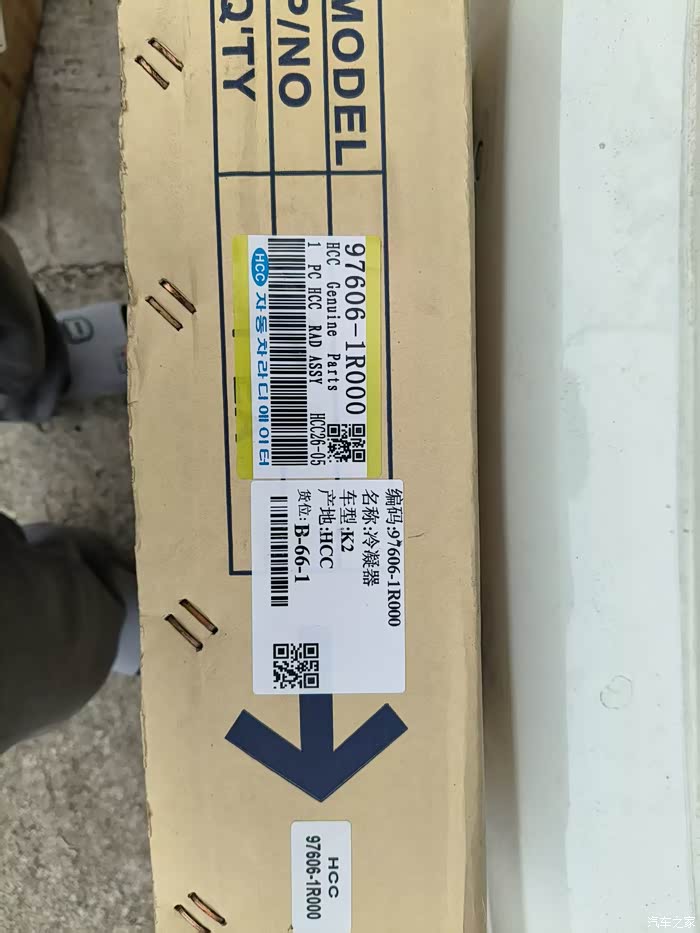

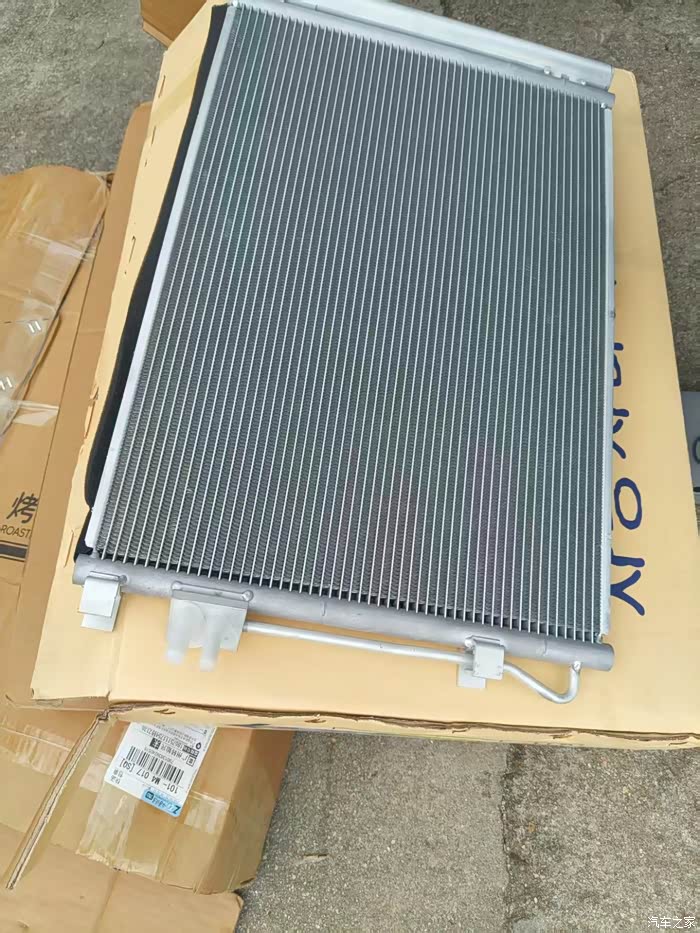

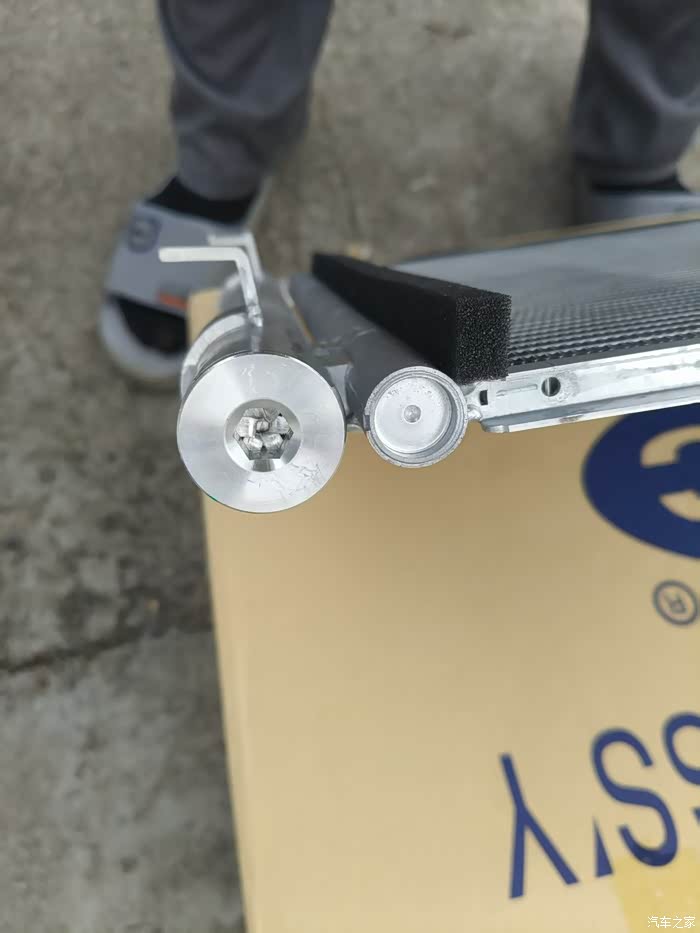

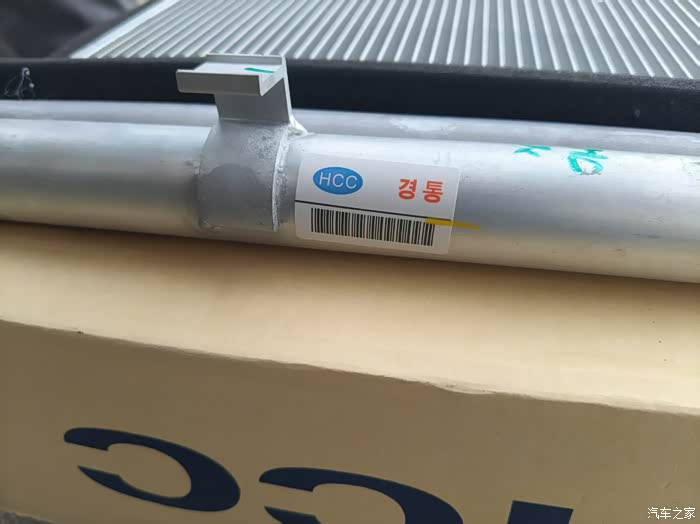

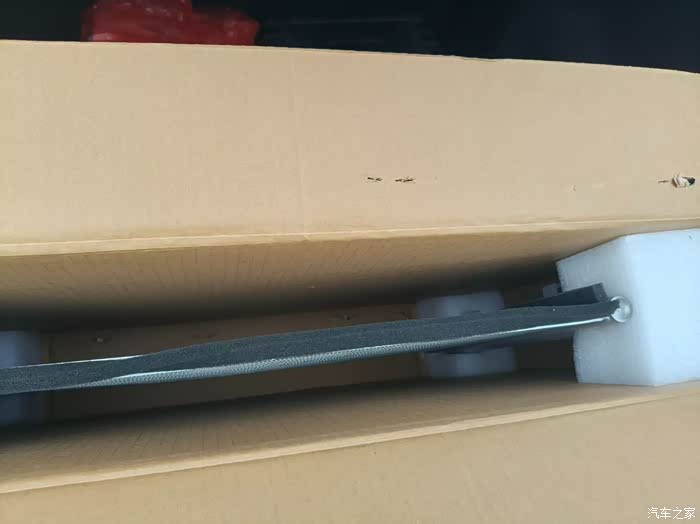

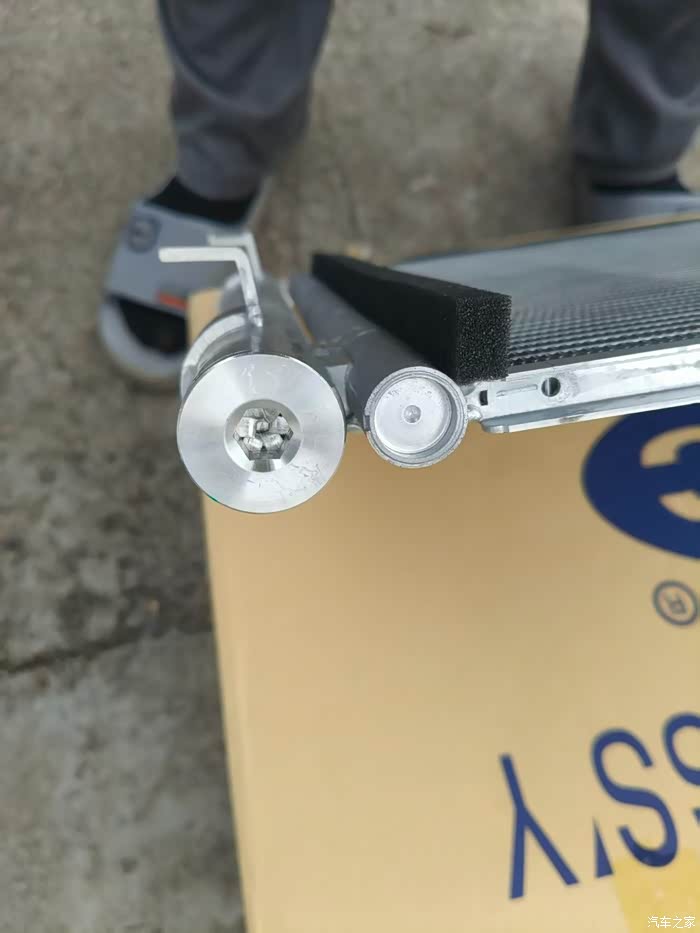

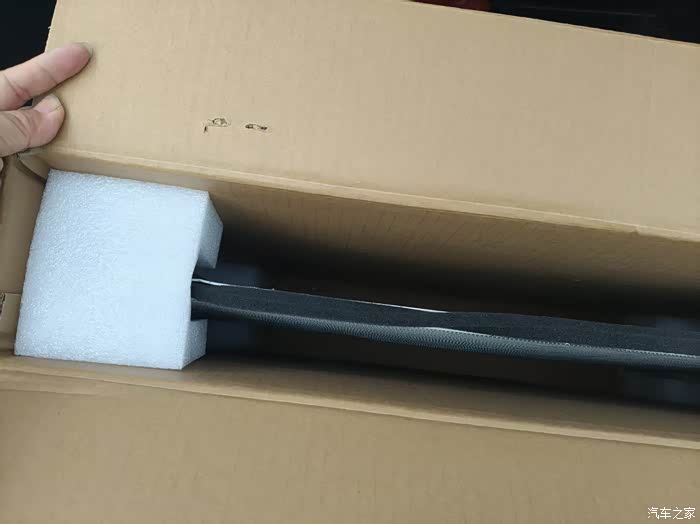

冷凝器到货
-

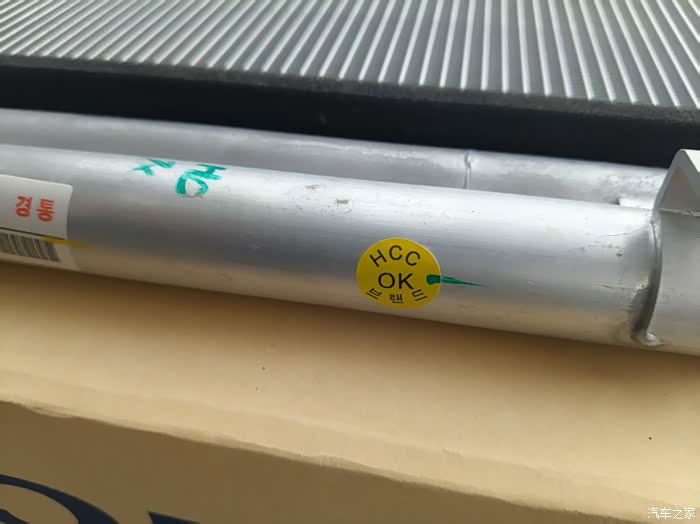

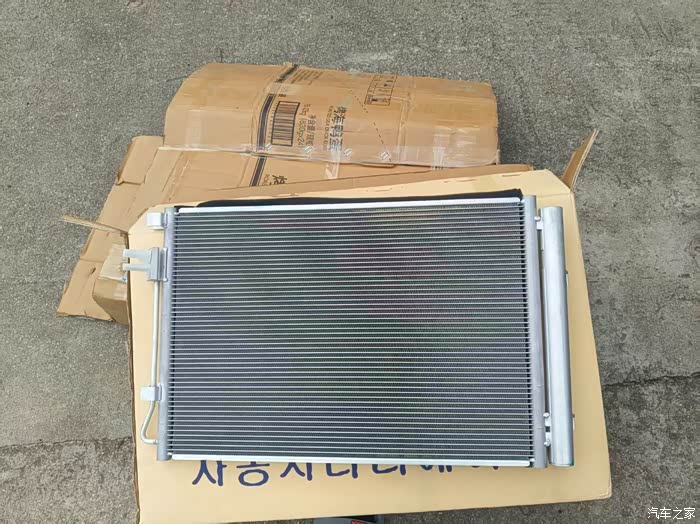

冷凝器到货
-

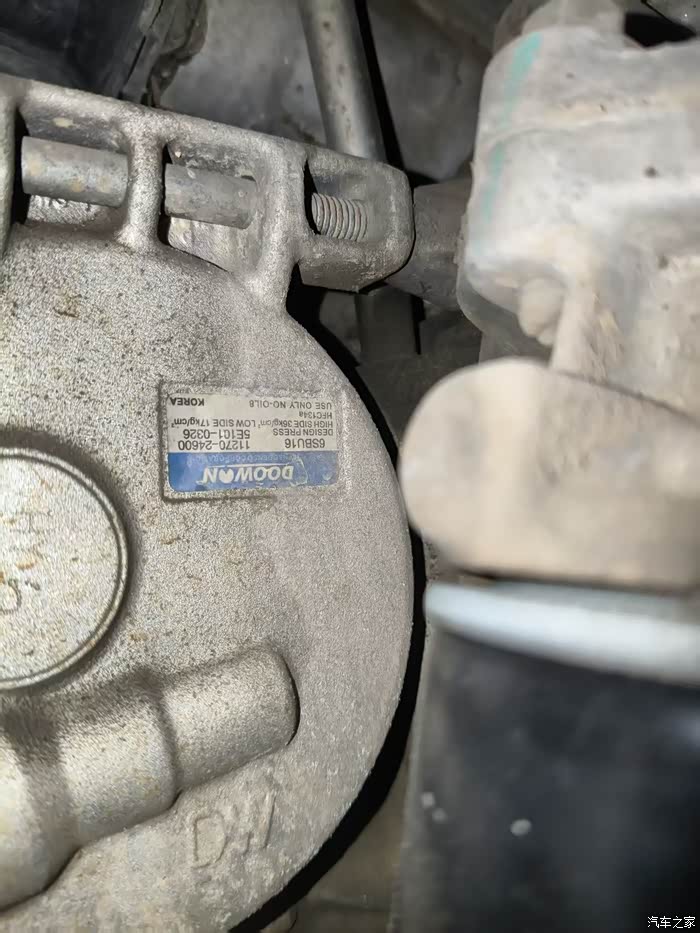

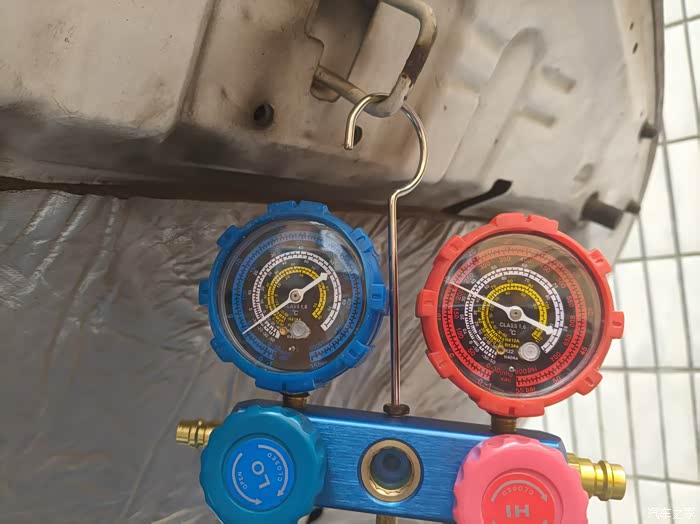

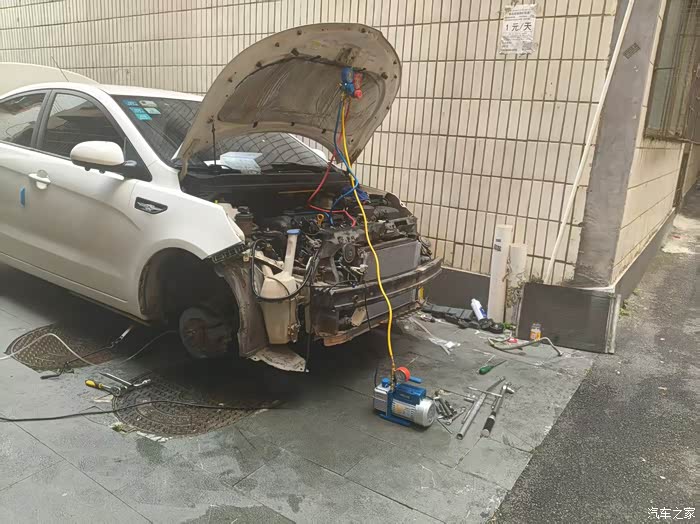

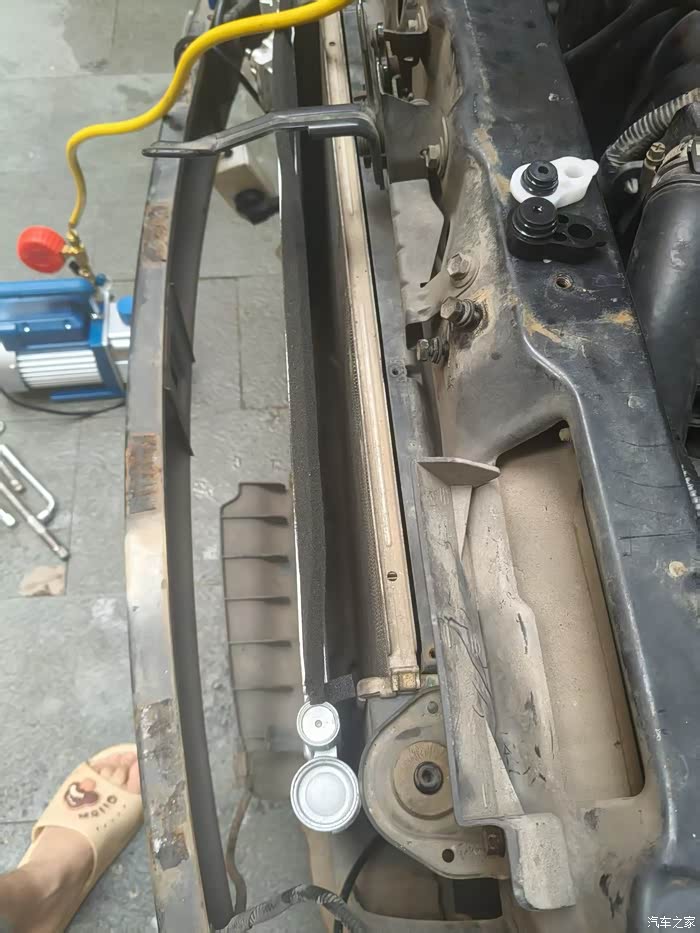

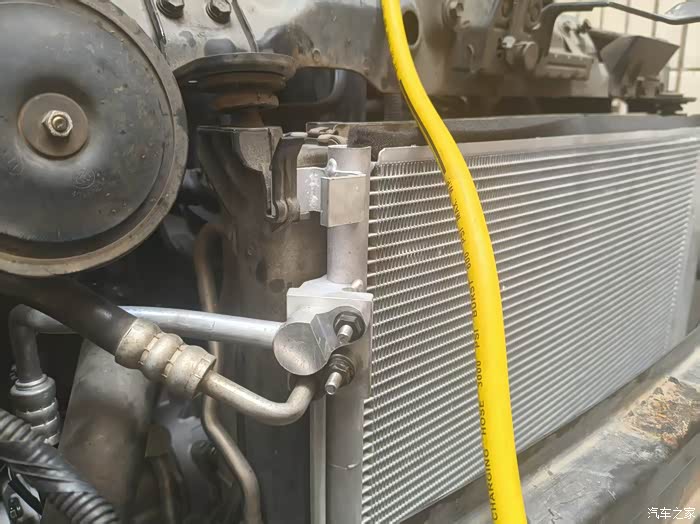

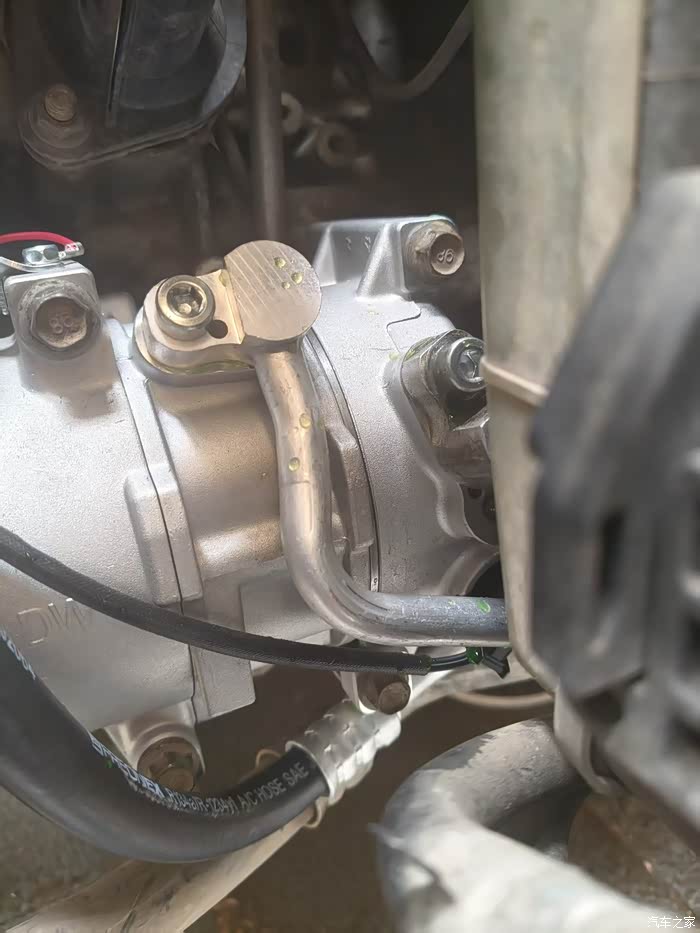

压缩机冷凝器安装成功
-
你***还真是个人才
配件陆续到货
真空泵也到了
