23款北斗星安装后门喇叭
看着后门塑料内饰板上的喇叭孔位，一直想给后门装上喇叭，让家人在后面也能听到音乐🎵。安装工作主要有4部分：寻找后门喇叭线信号源、后门喇叭线束和插头制作、后门喇叭固定、后门喇叭防水罩制作。
1）寻找后门喇叭线信号源
由于自己是第一次拆这种x5内饰的音响，不确定23款北斗星减配到什么程度。所以准备先观察和确认音响背后的插头，是否有后门喇叭线引出，同时寻找音响输出线缆的走线路径。另外，拆音响时还发现出厂时固定螺丝少了一个，且另一个型号不匹配，顺便也解决了。
1）寻找后门喇叭线信号源
由于自己是第一次拆这种x5内饰的音响，不确定23款北斗星减配到什么程度。所以准备先观察和确认音响背后的插头，是否有后门喇叭线引出，同时寻找音响输出线缆的走线路径。另外，拆音响时还发现出厂时固定螺丝少了一个，且另一个型号不匹配，顺便也解决了。

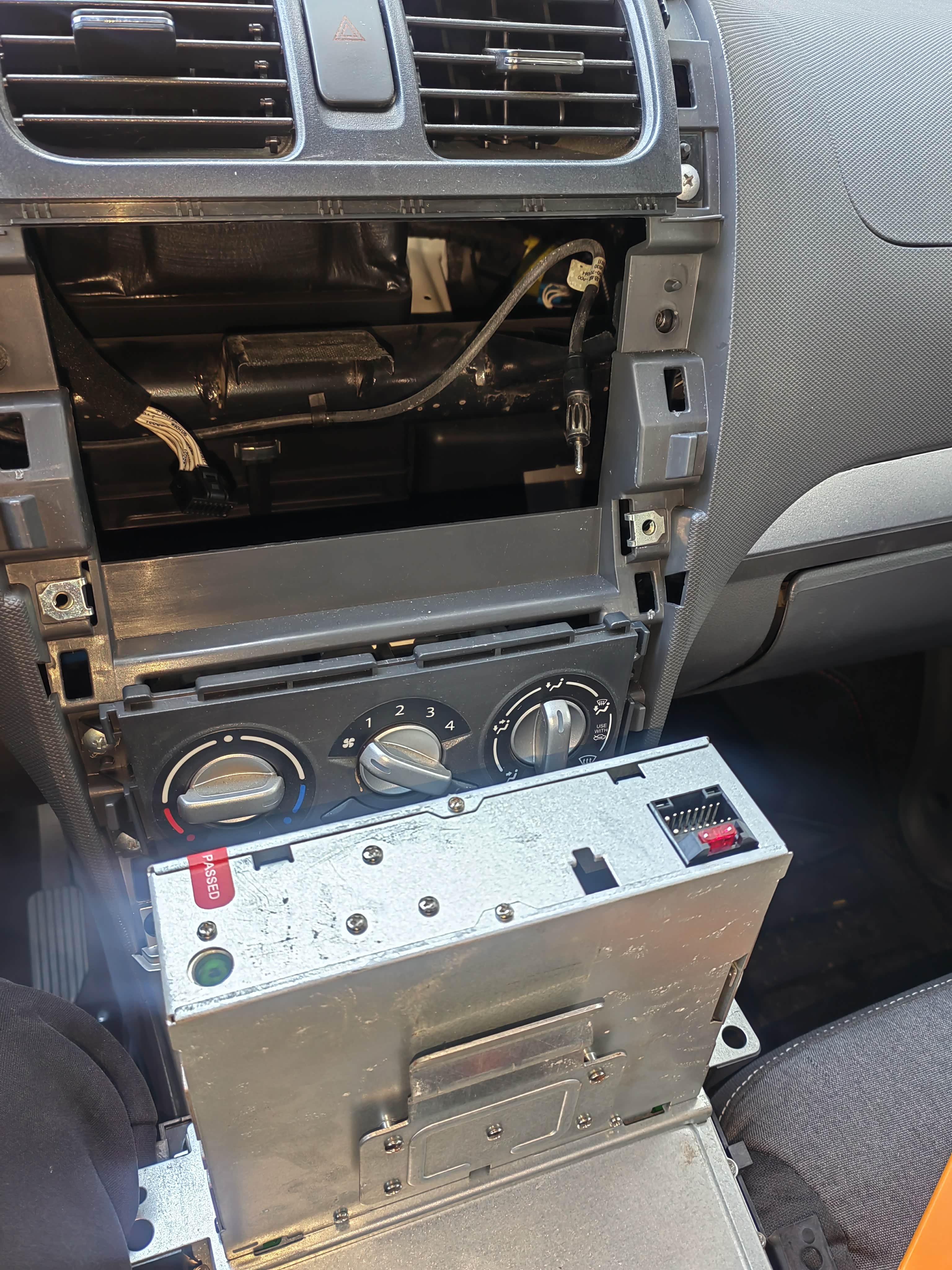

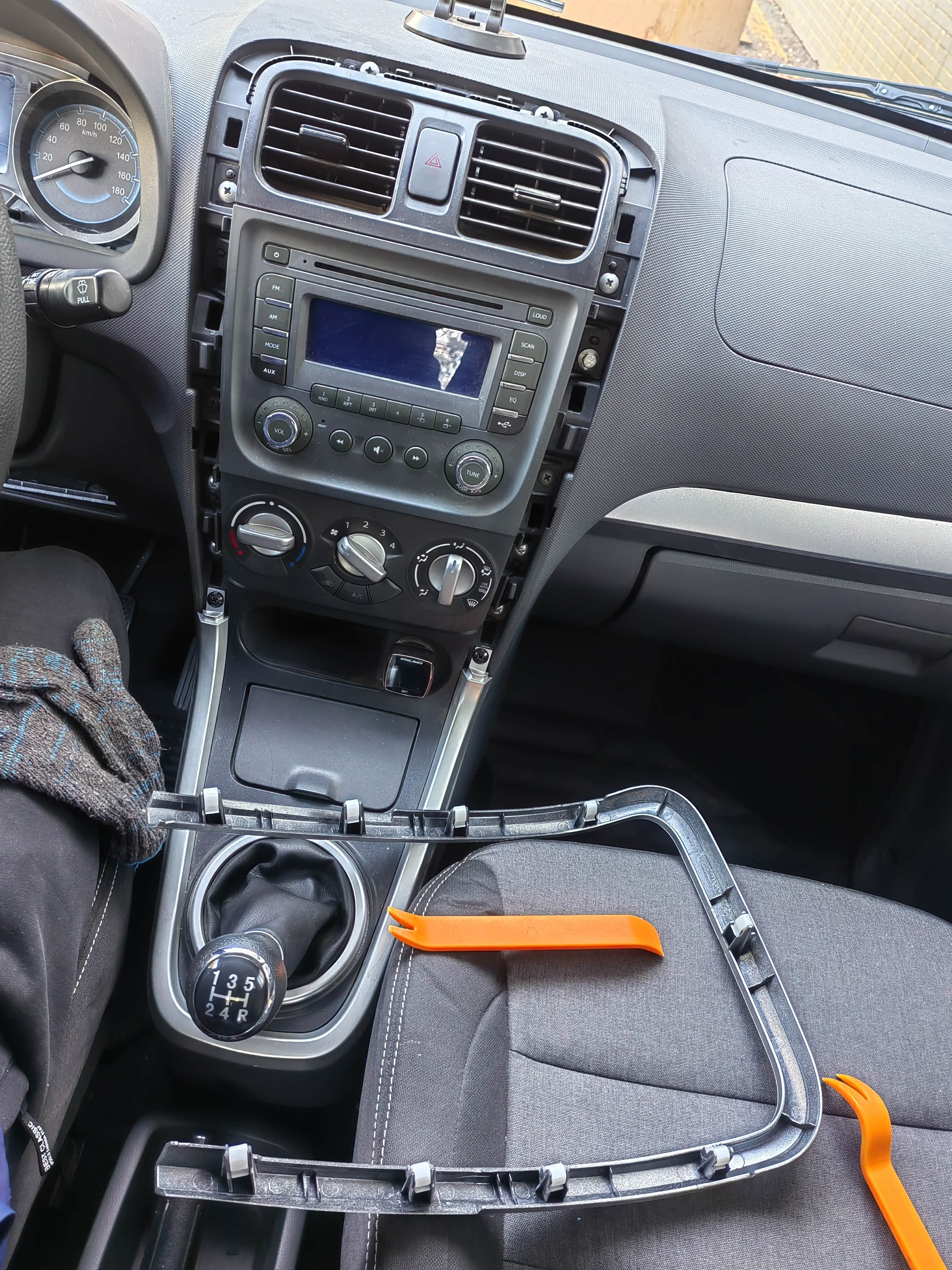

首先小心撬下银色饰条，我是从仪表台上方开始撬的

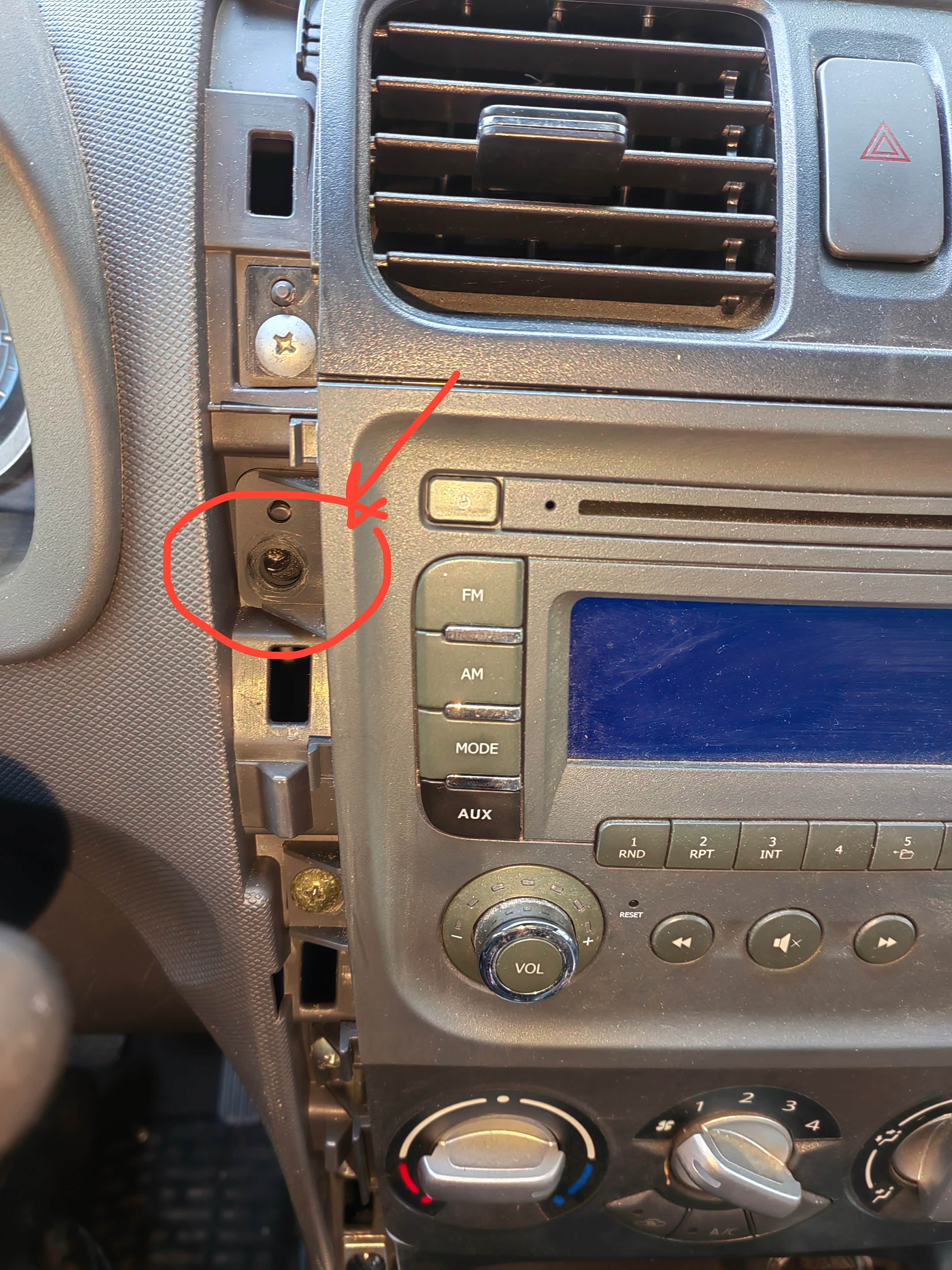

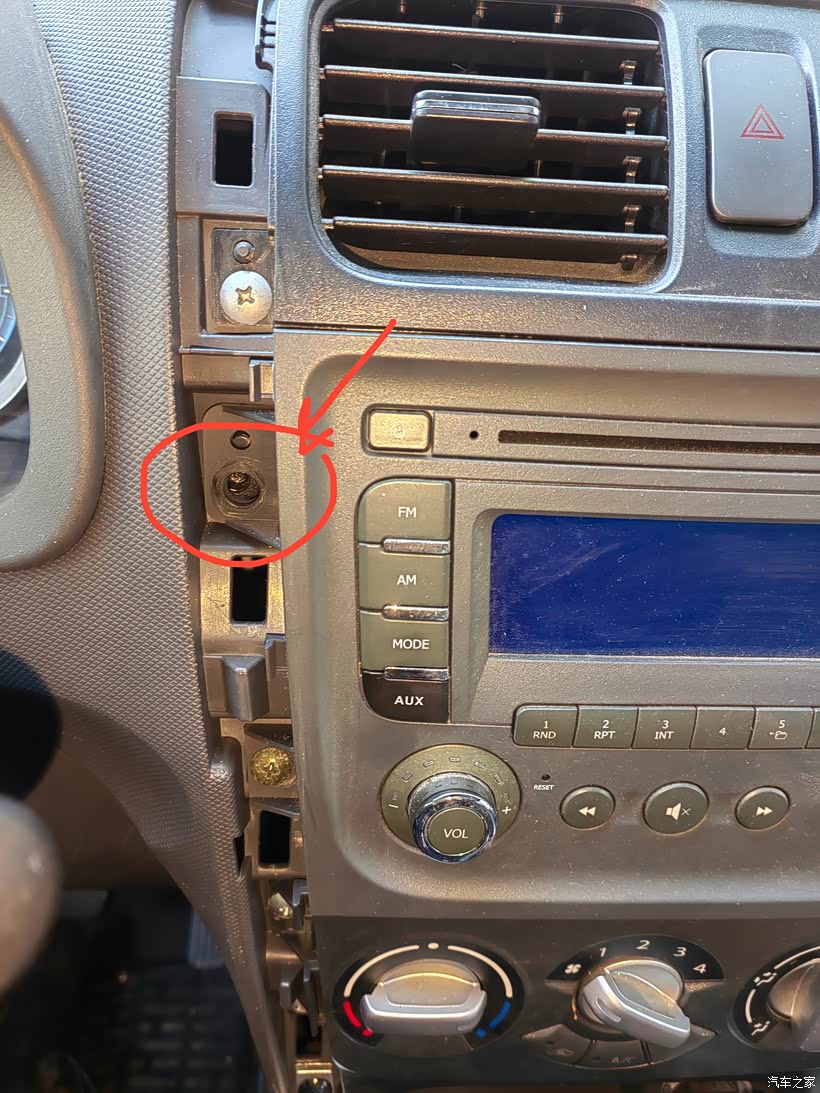

结果发现音响左上方缺少一颗固定螺丝，孔内还有黄油

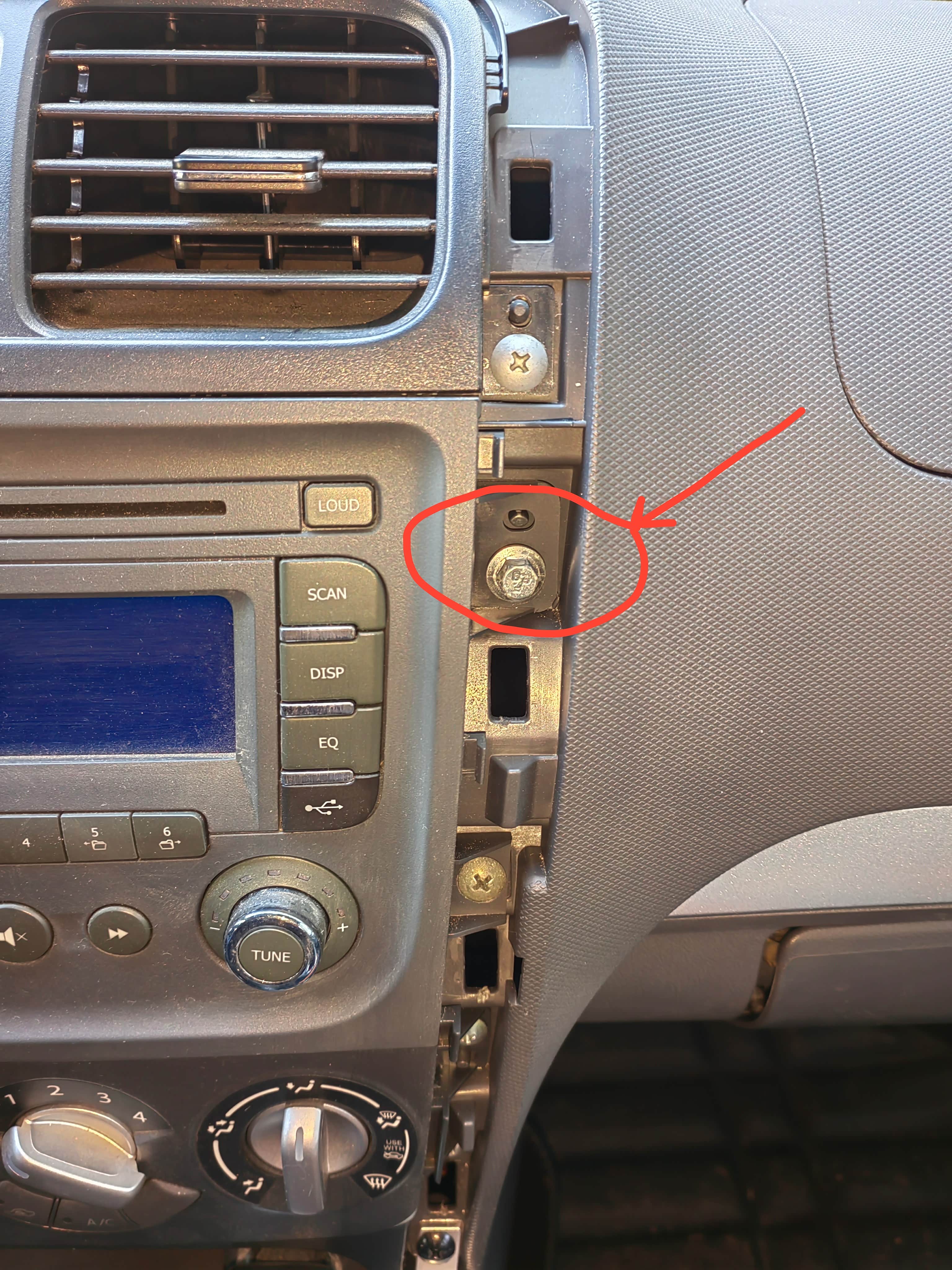

右上方有固定螺丝，但是型号明显不对，而且拆下时非常紧，感觉有问题（因为固定音响没必要拧那么紧）

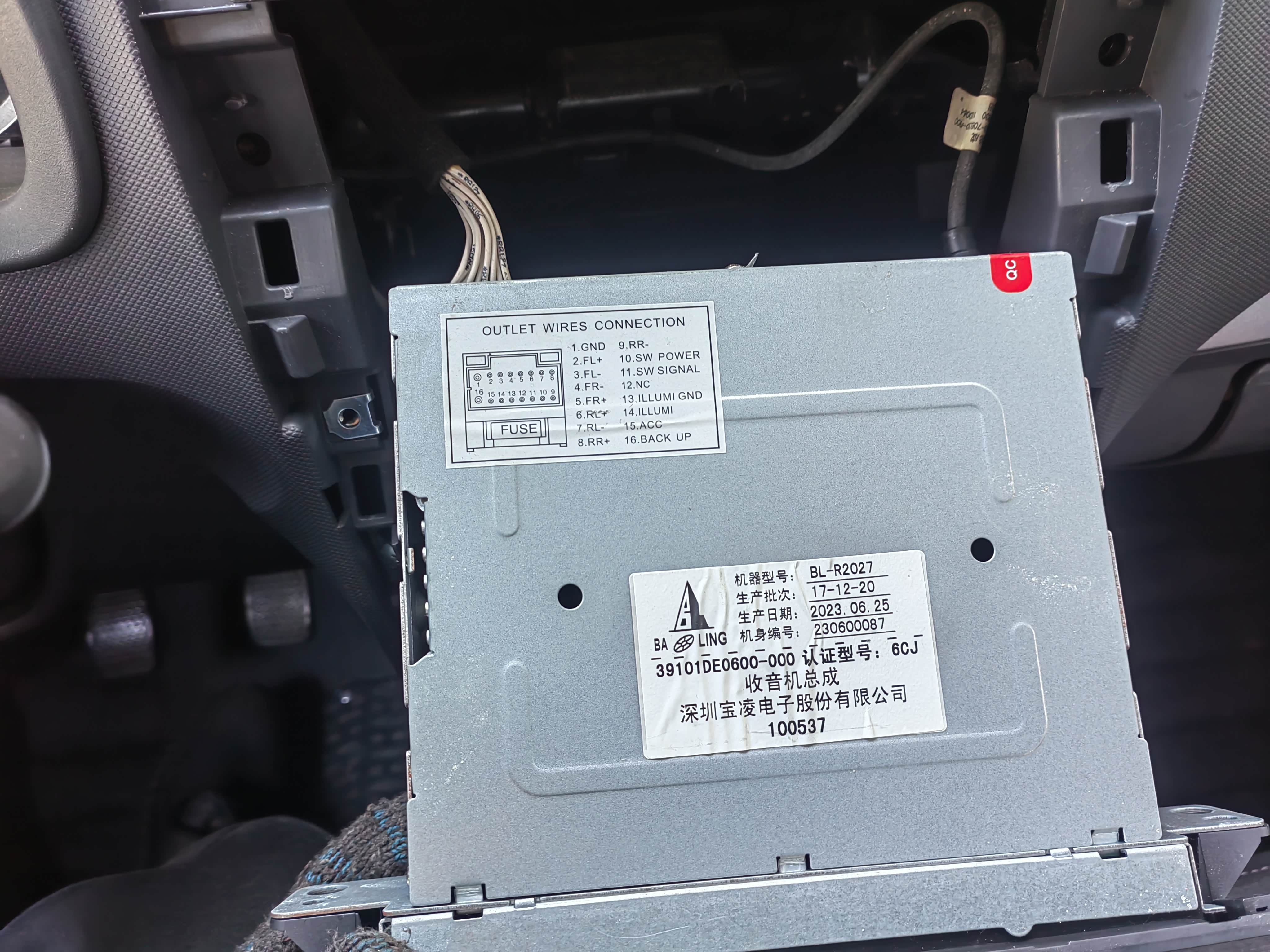

观察音响上面贴纸信息，是关于背后插头针脚的，上面有后门喇叭信号输出，是好事
音响背后插孔

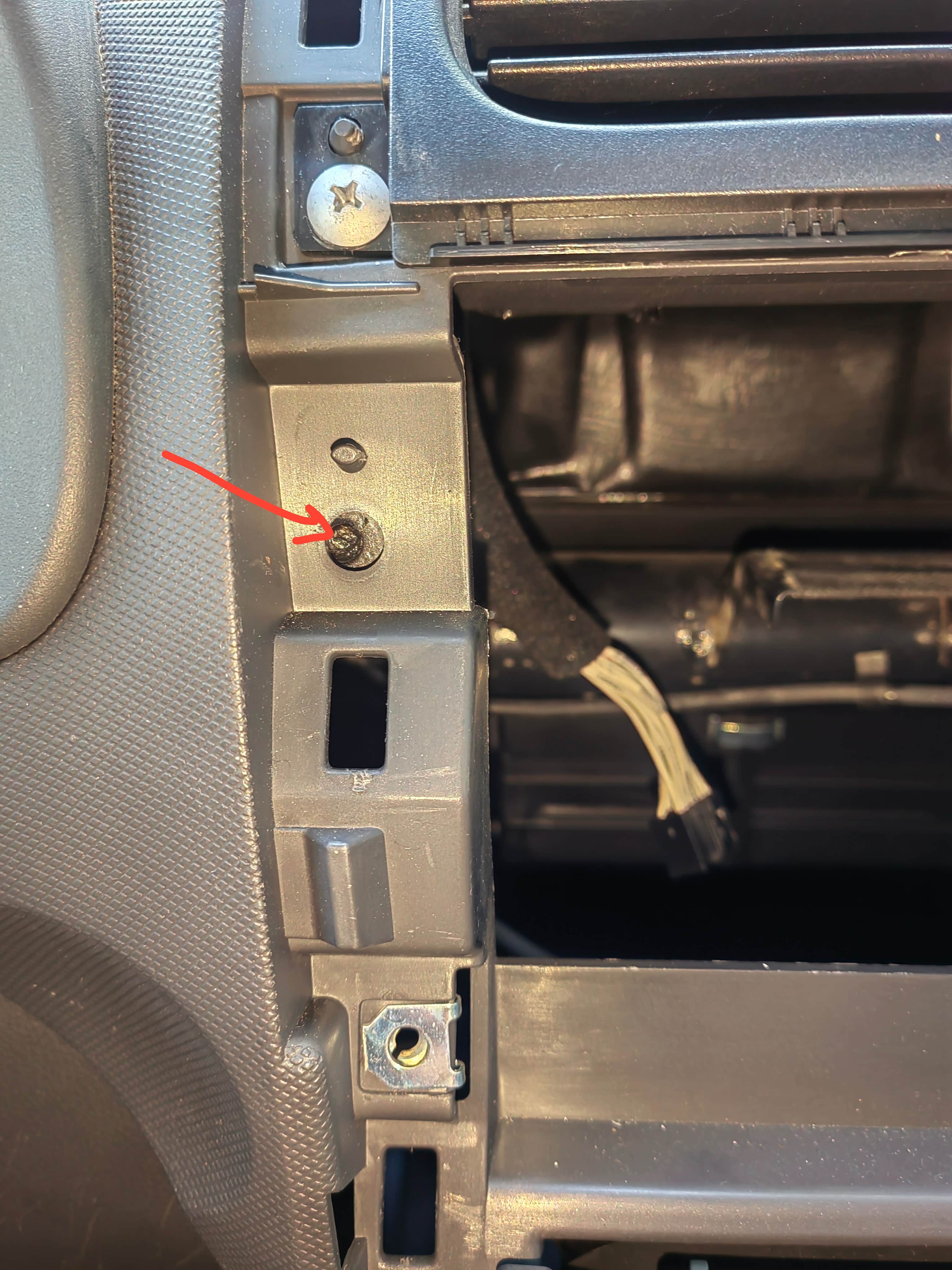

左上方螺丝孔，感觉塑料中控台整体偏右
右上方螺丝孔，也是塑料中控台整体偏右

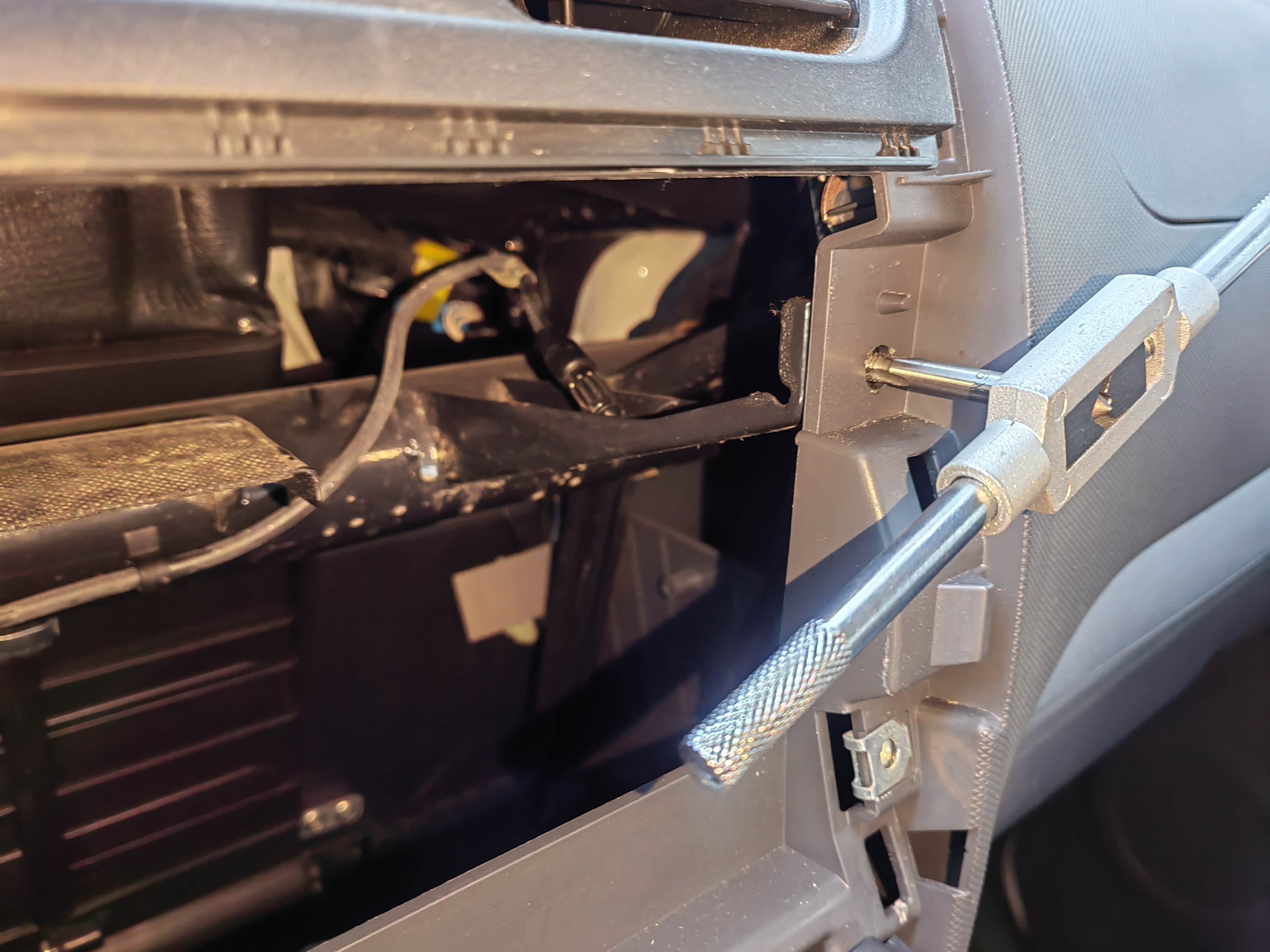

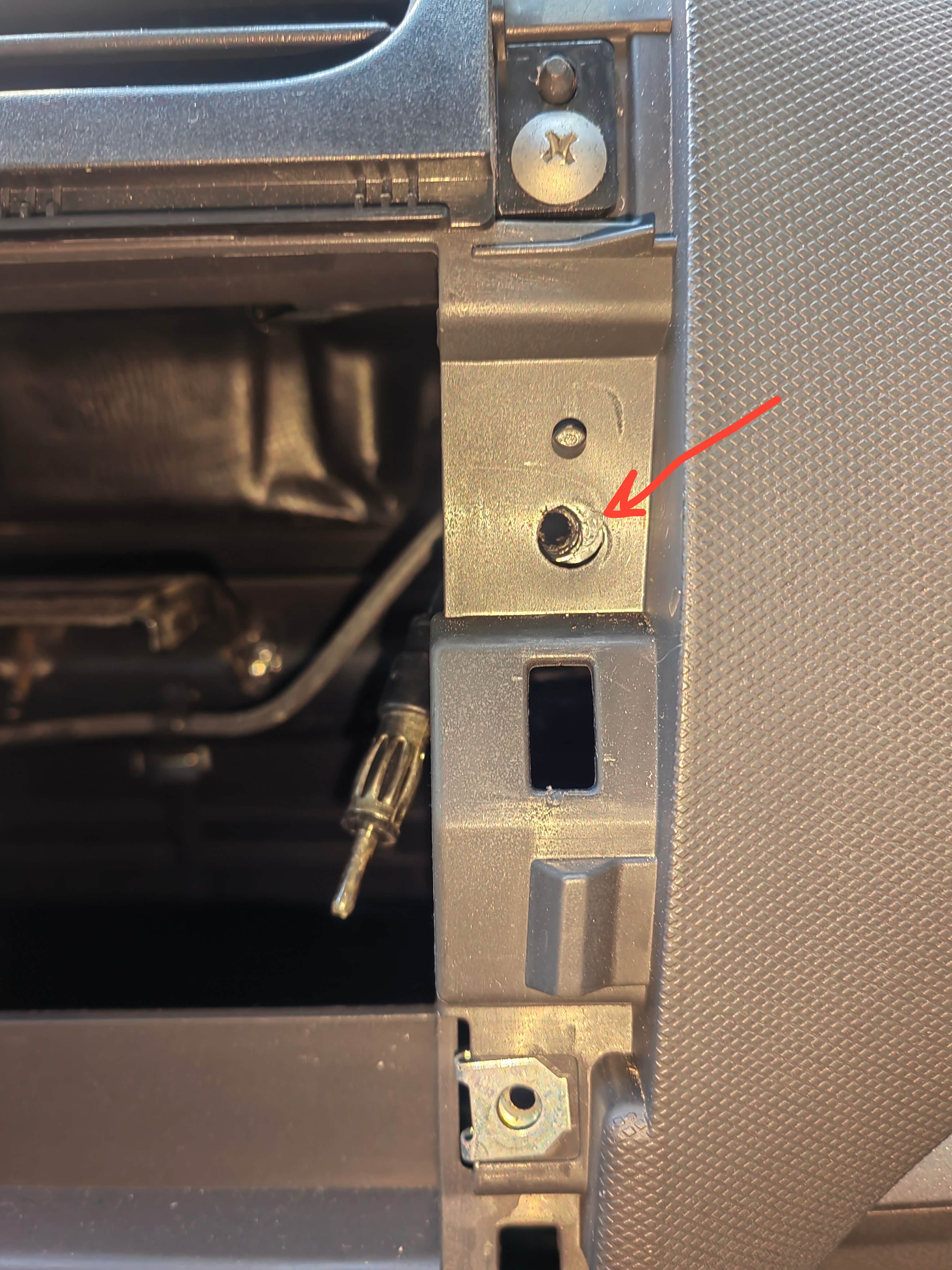

试了下发现右上方螺纹孔里面螺纹有问题，难怪出厂时拧不进去，用M6丝锥疏通下螺纹

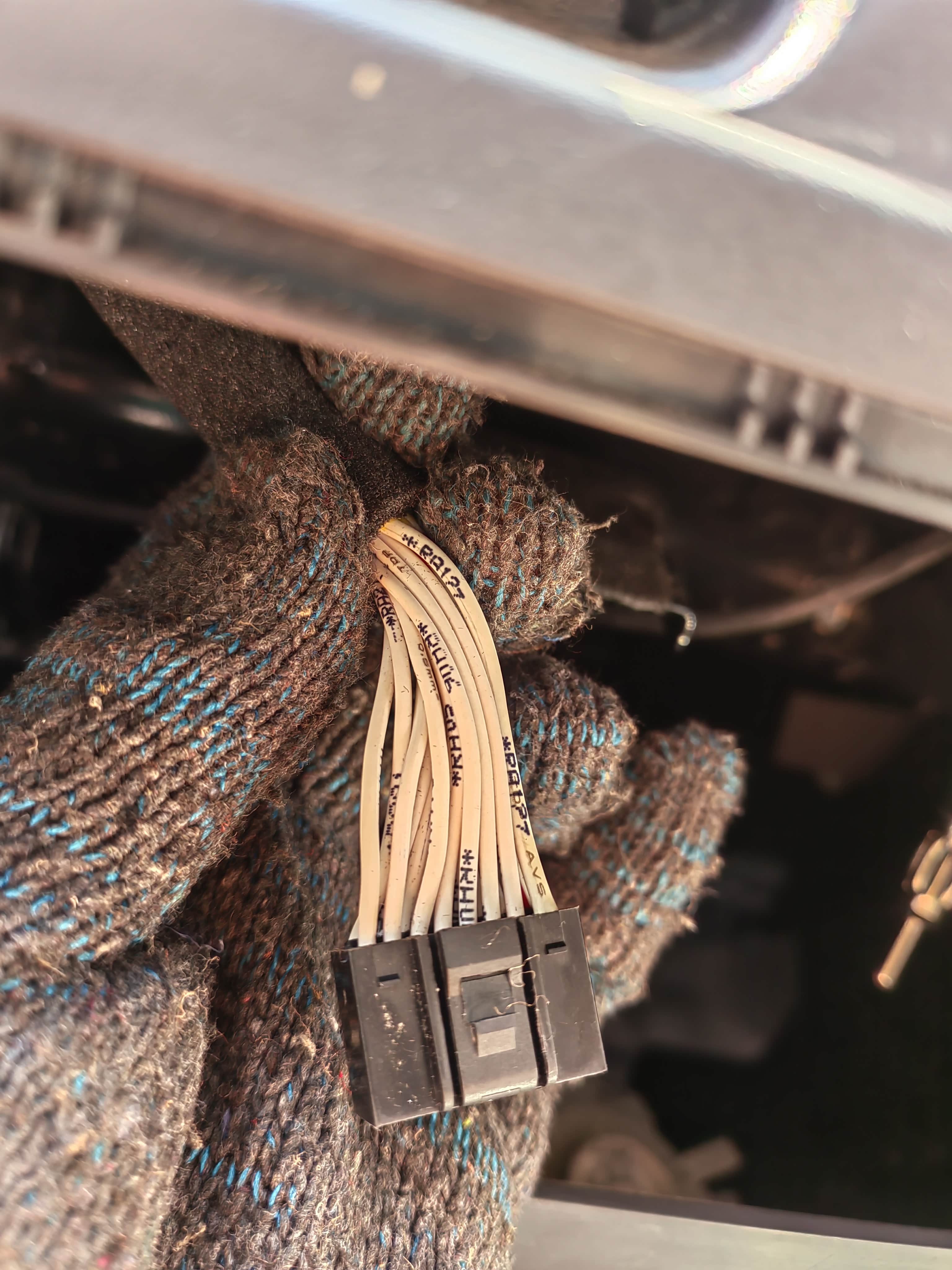

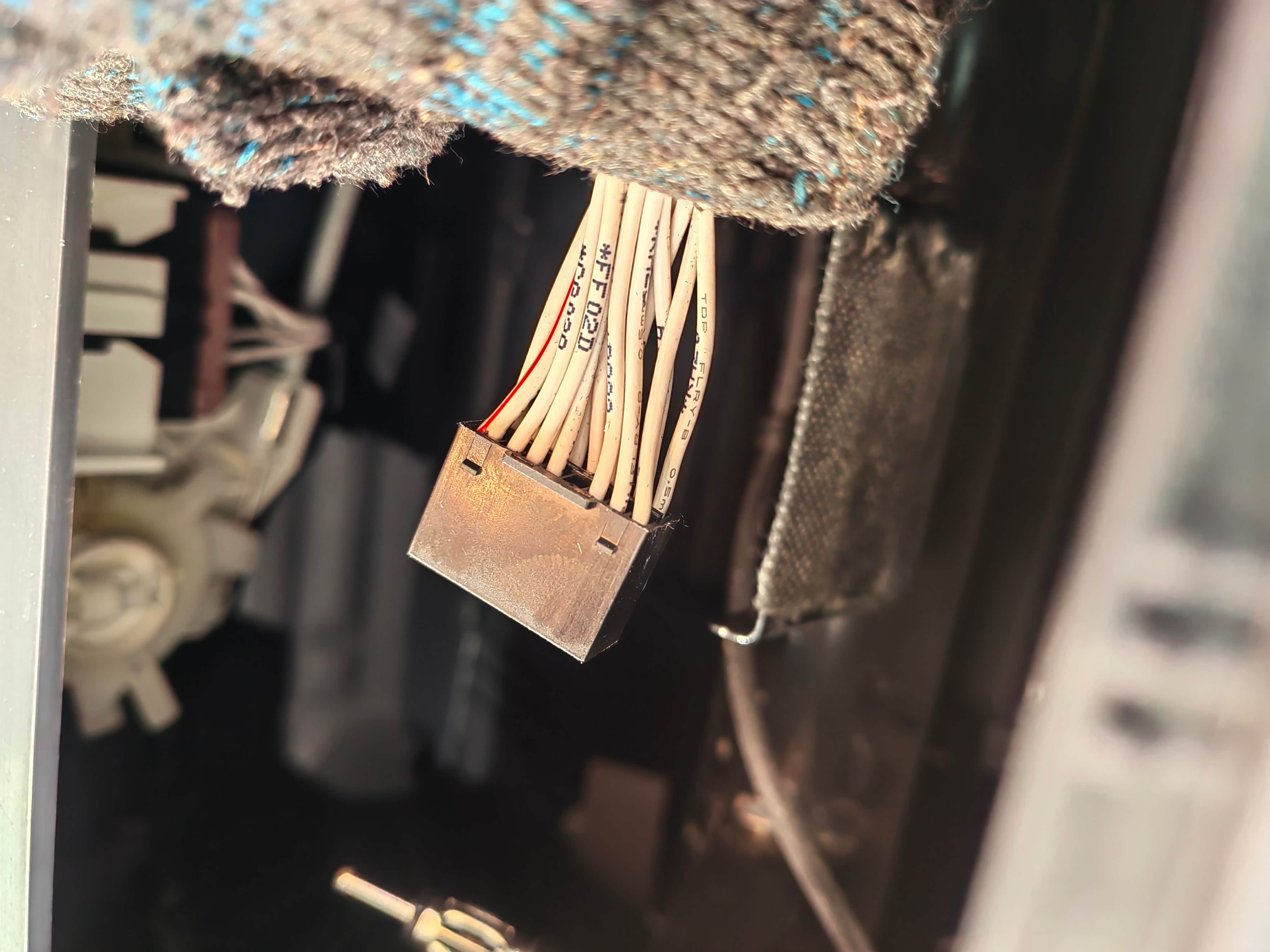

接下来观察音响插头，管脚6、7、8有后门喇叭引出线
音响喇叭插头反面，管脚9有后门喇叭引出线

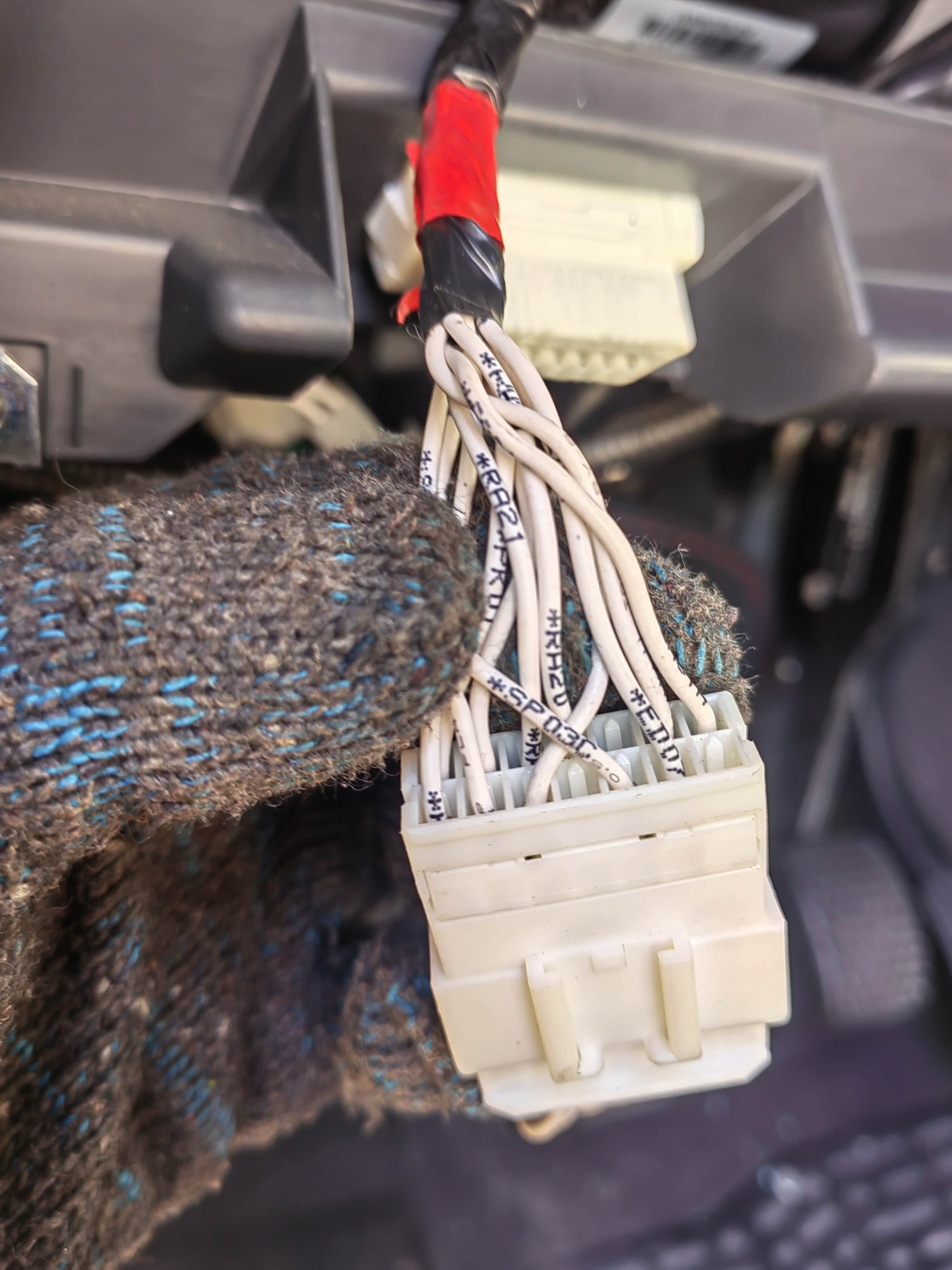

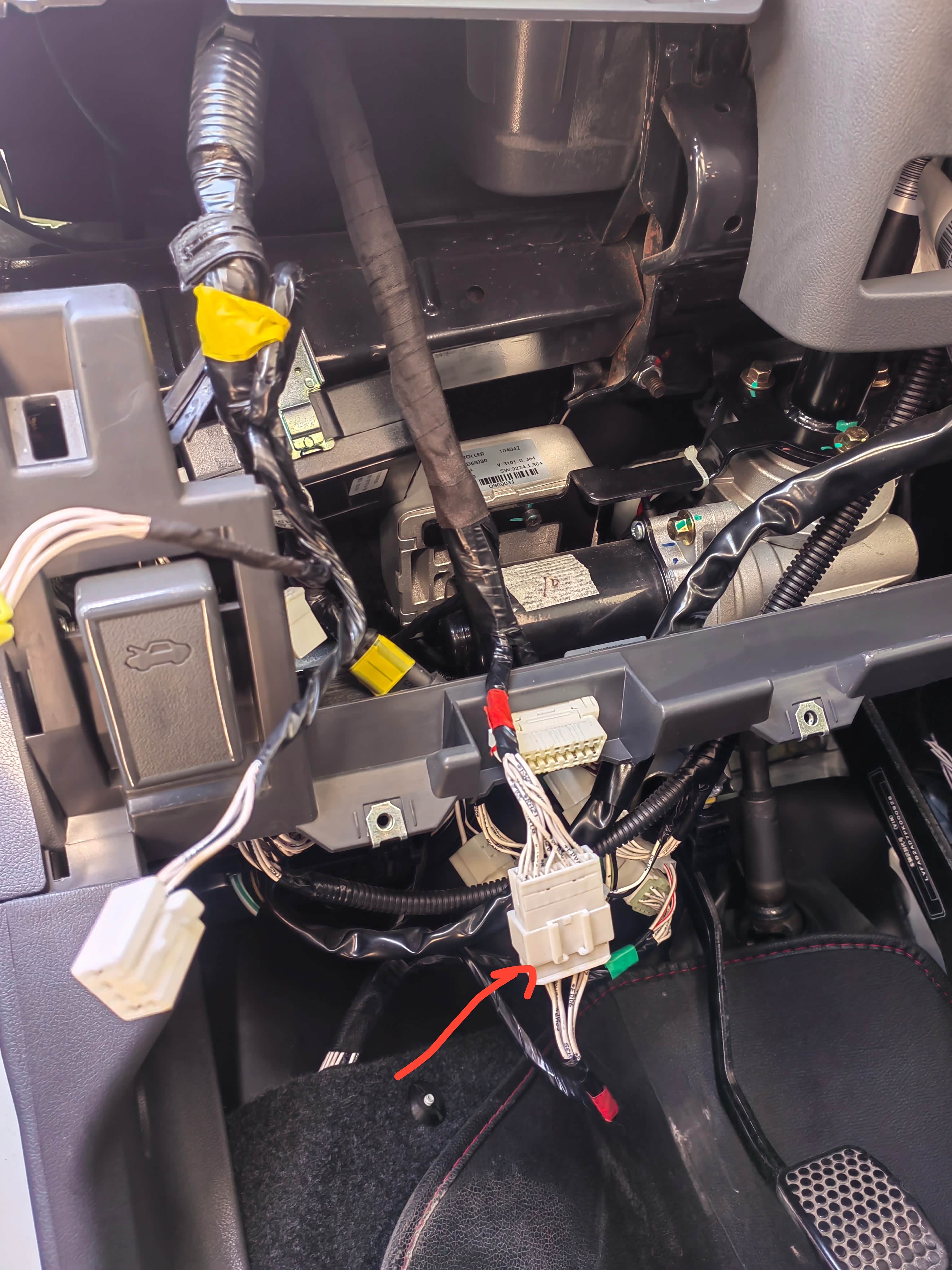

顺着音响输出线，找到下一个白色插头（对应线束有红色胶带包裹标记）

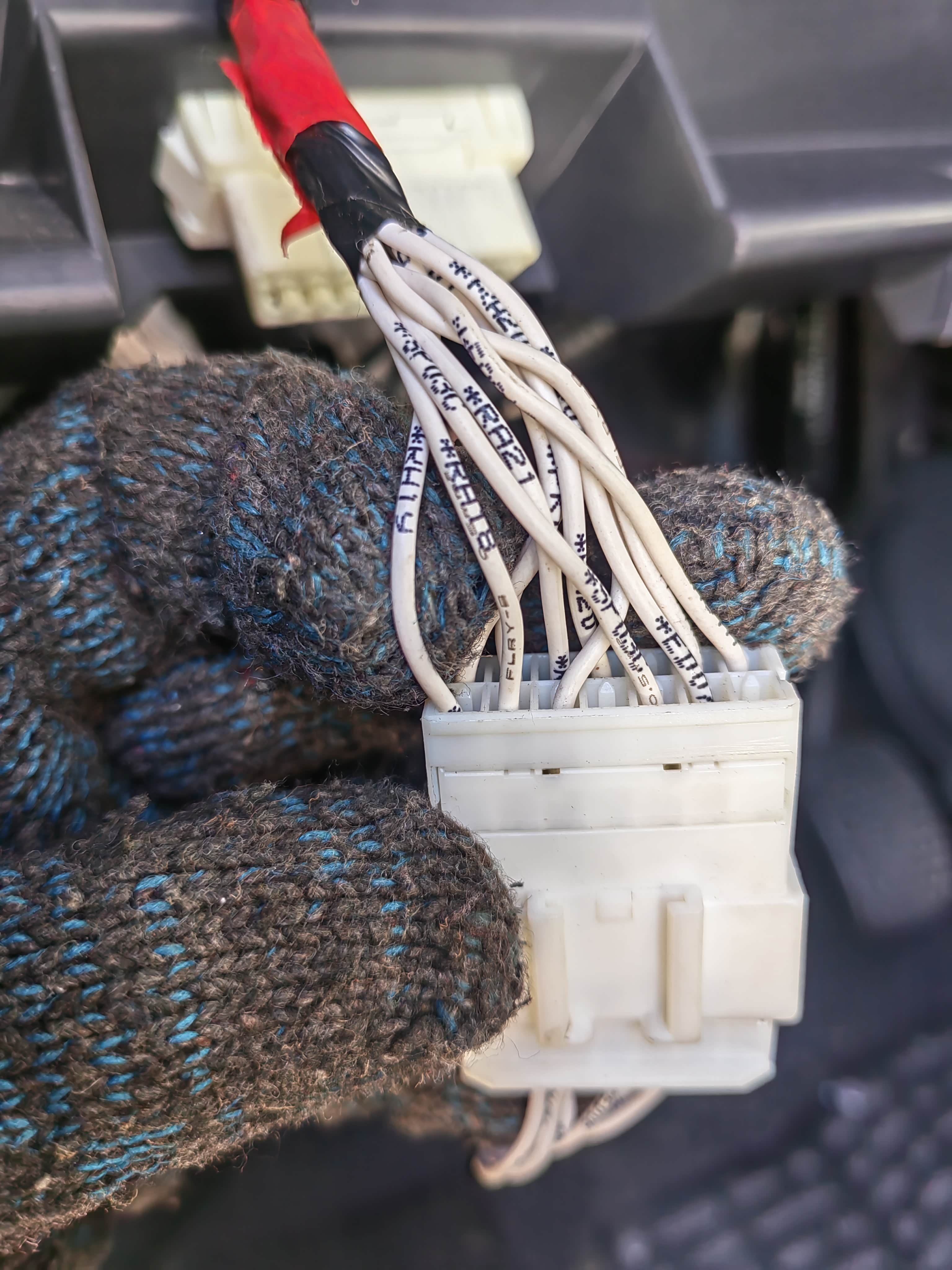

插头正面，有*RA18、*RA19，对应左后门喇叭线
插头反面，有*RA20、*RA21，对应右后门喇叭线

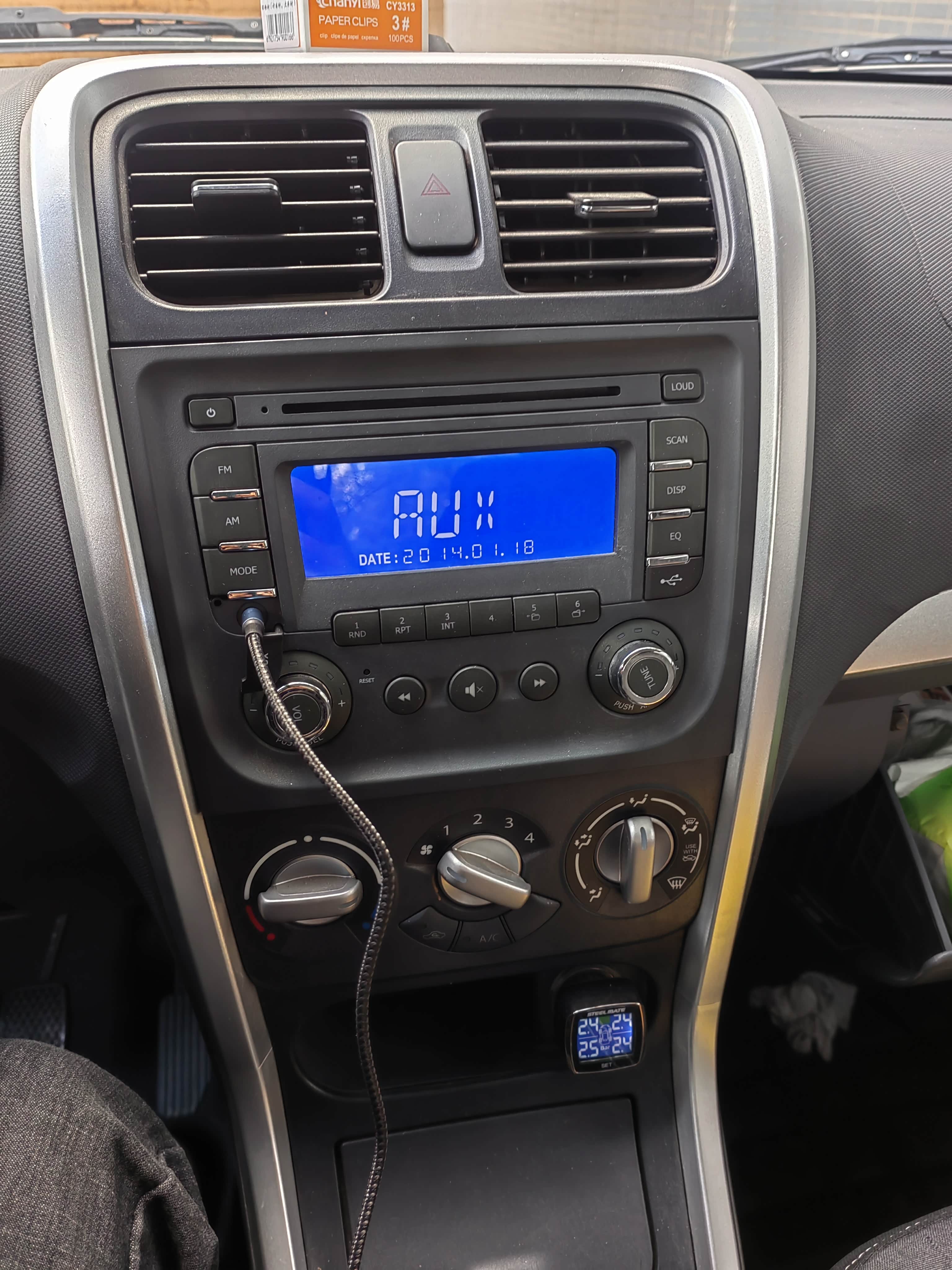

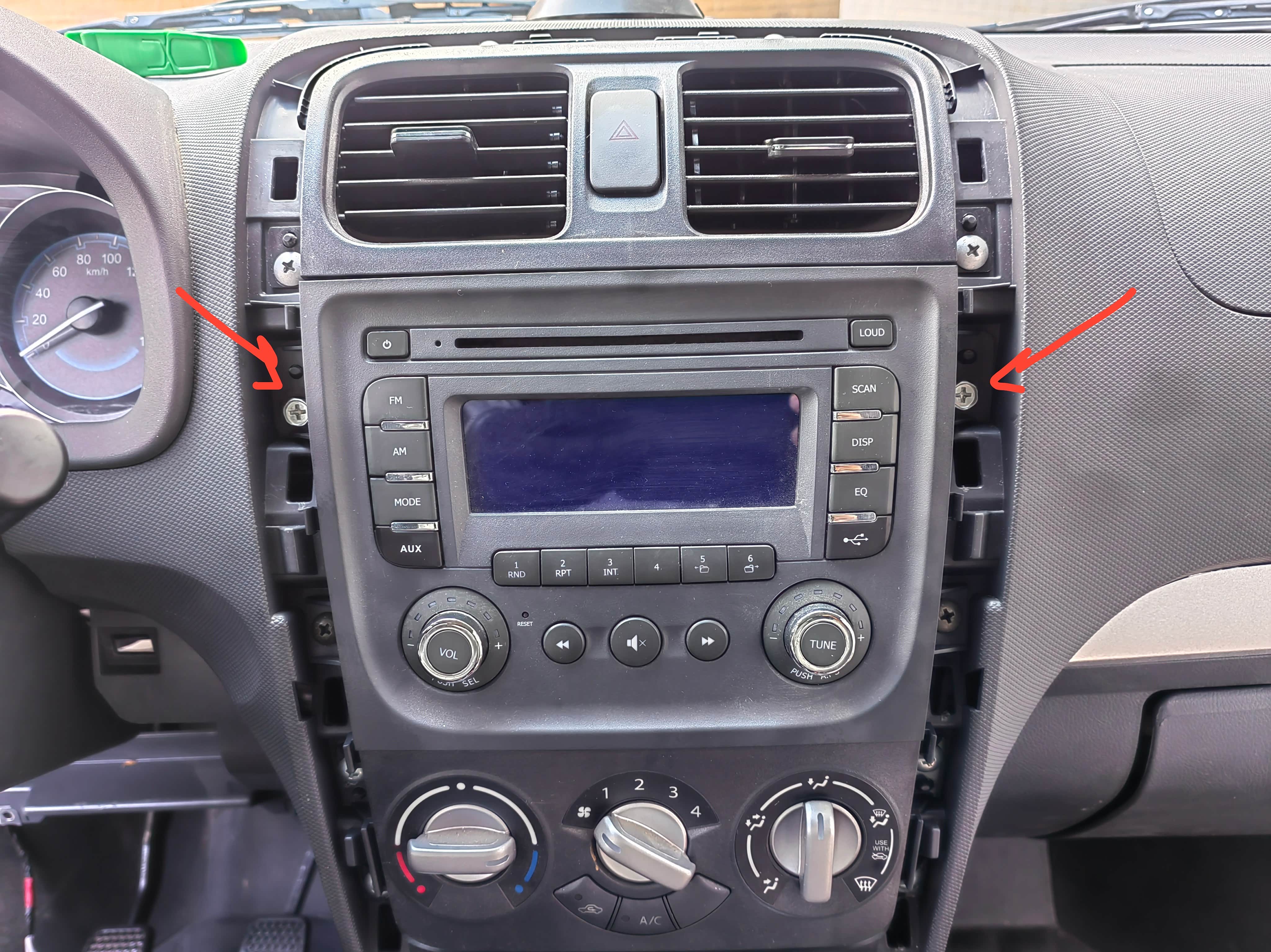

找到后门喇叭线信号源插头后，先把音响原路装回，上方两颗固定螺丝也拧入，解决了原来缺少螺丝的问题。虽然塑料中控台的螺丝孔和里面支架螺纹孔有点偏，不过塑料孔边缘是软的，可以借一点距离拧入螺丝。
2）后门喇叭线束/插头制作

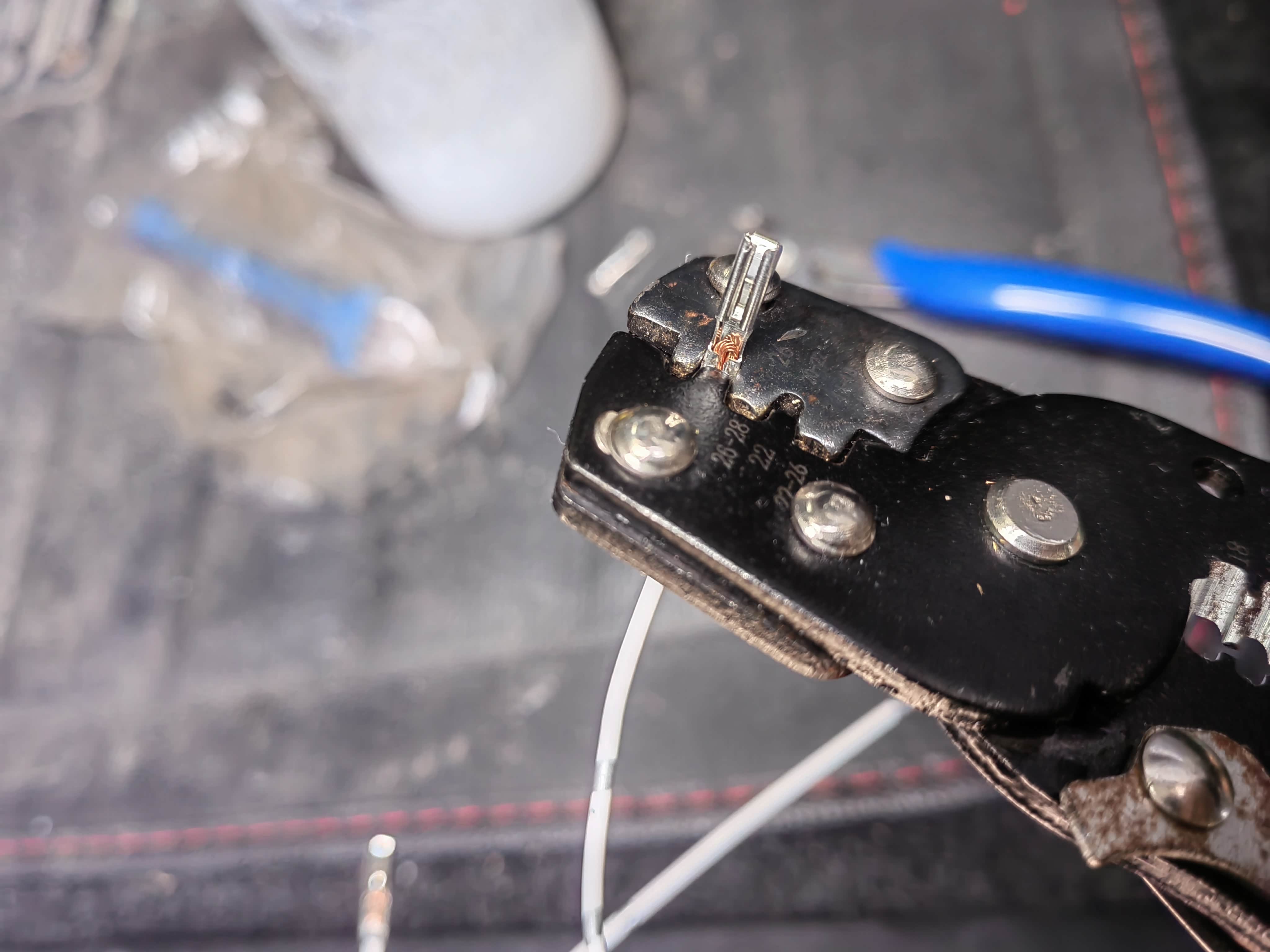

原车白色插头喇叭线另一端空着，需要自制喇叭线，冷压母头金属端子

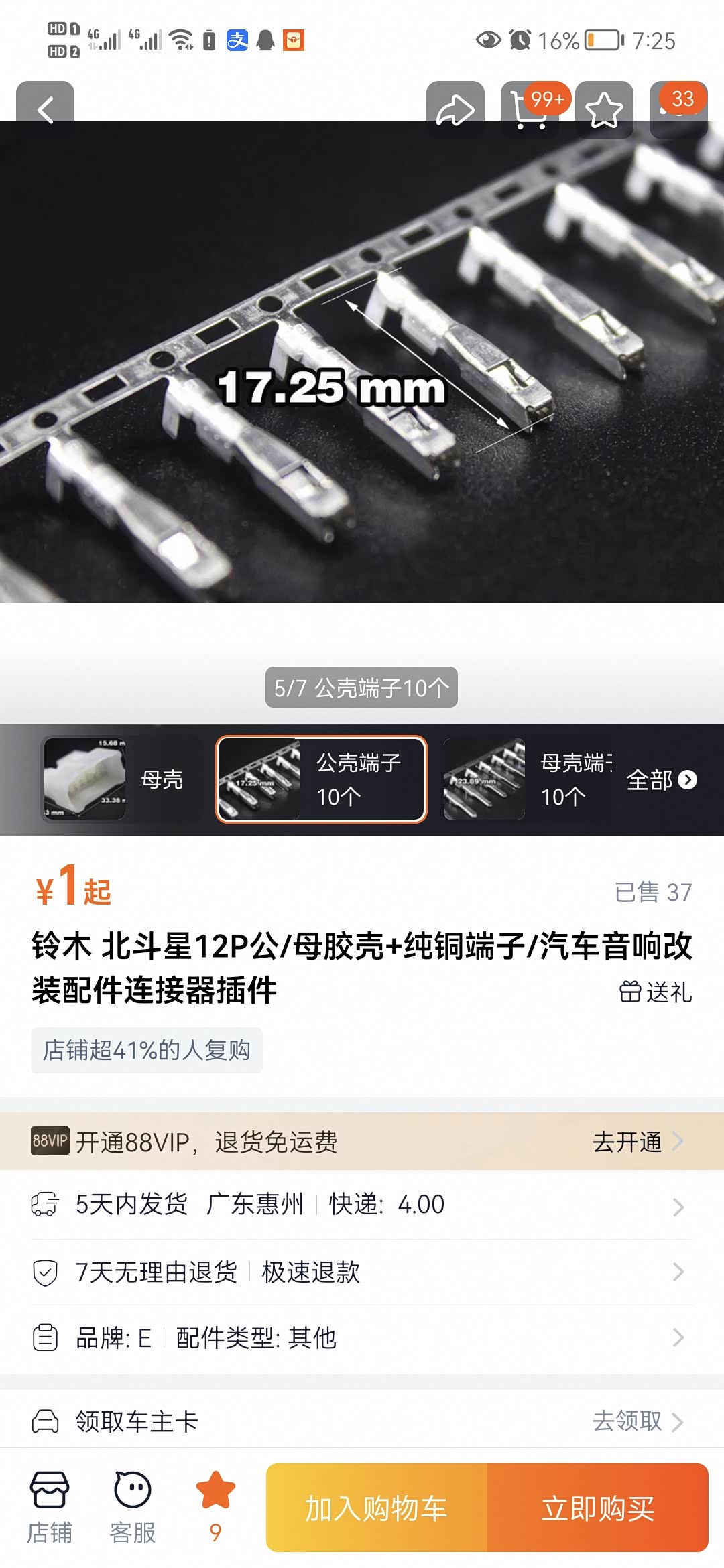

母头金属端子和老款北斗星音响插头端子一样

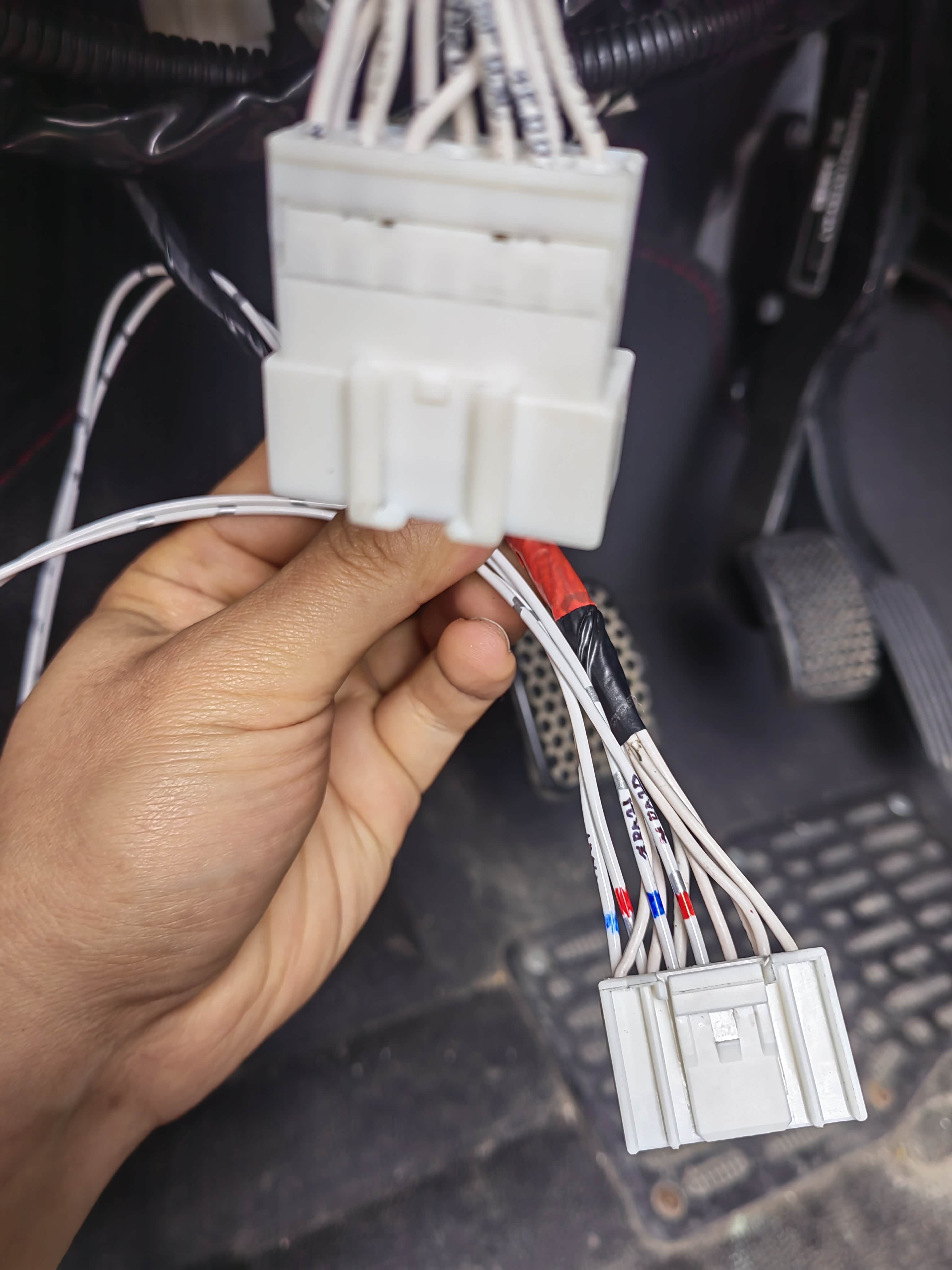

后门喇叭引出线完成，这次我用了0.5平白色铜线，上面写对应名称，并涂上红蓝标记喇叭线正负

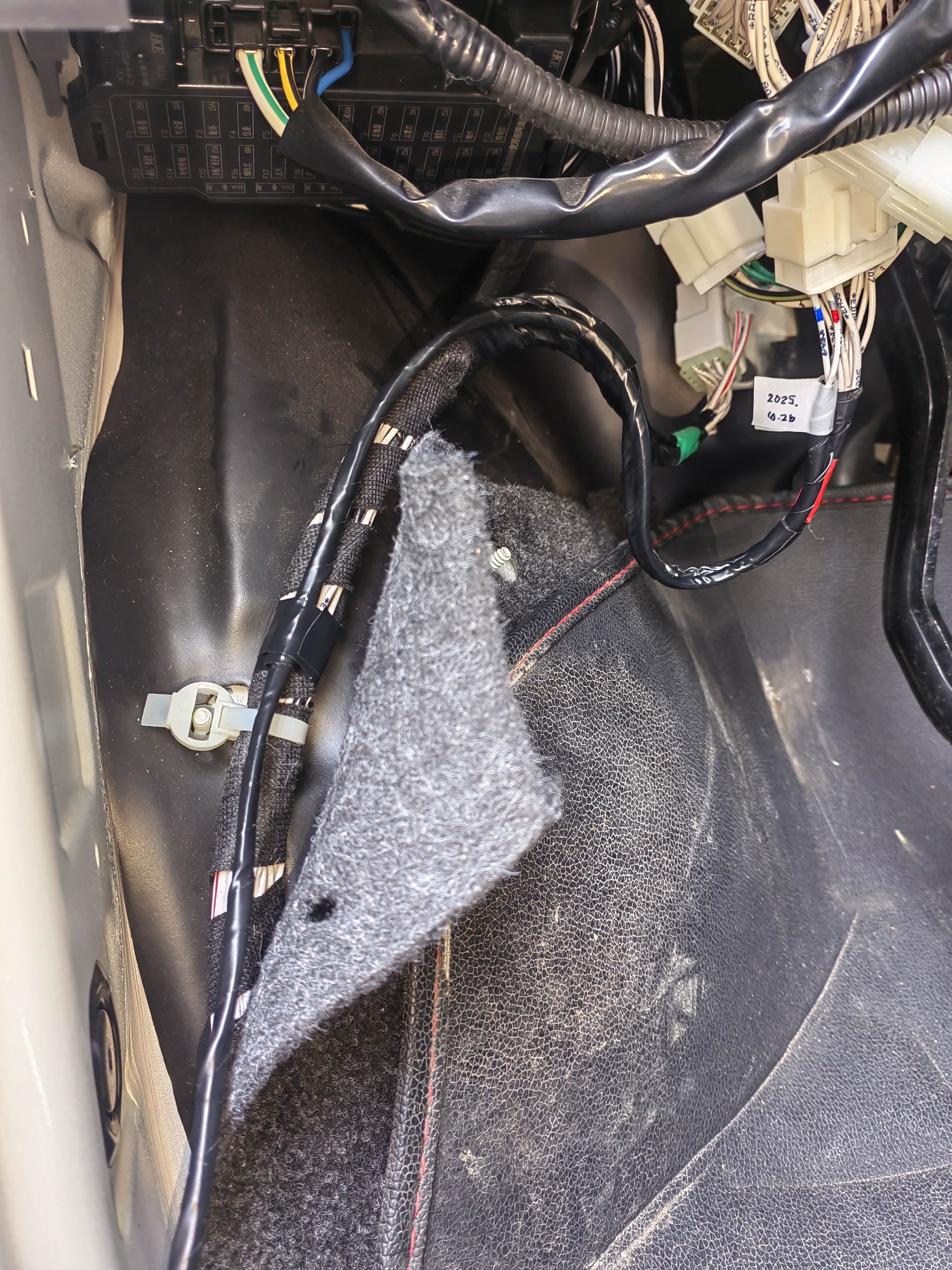

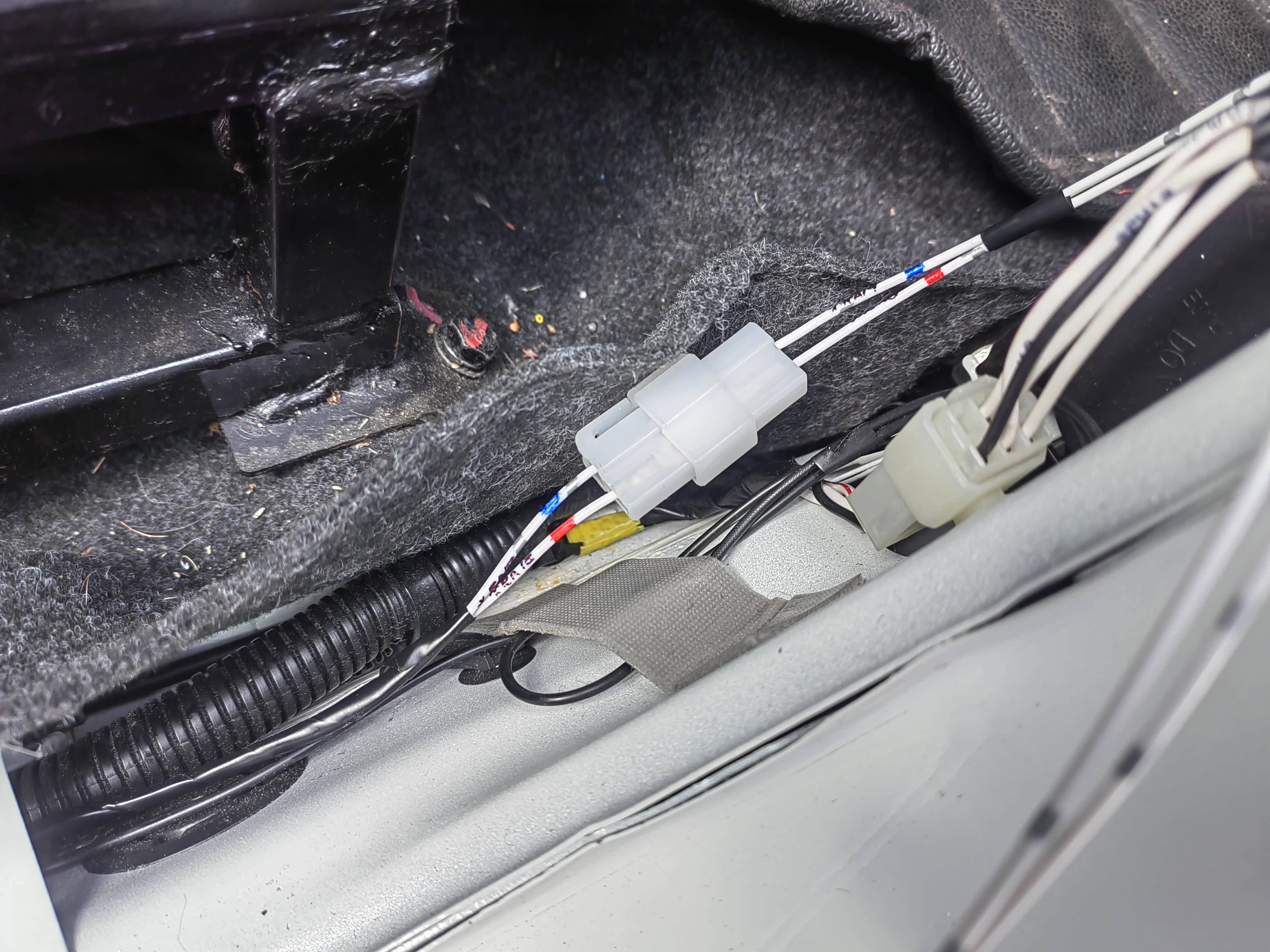

跟着原车线束，沿驾驶座左下方走线

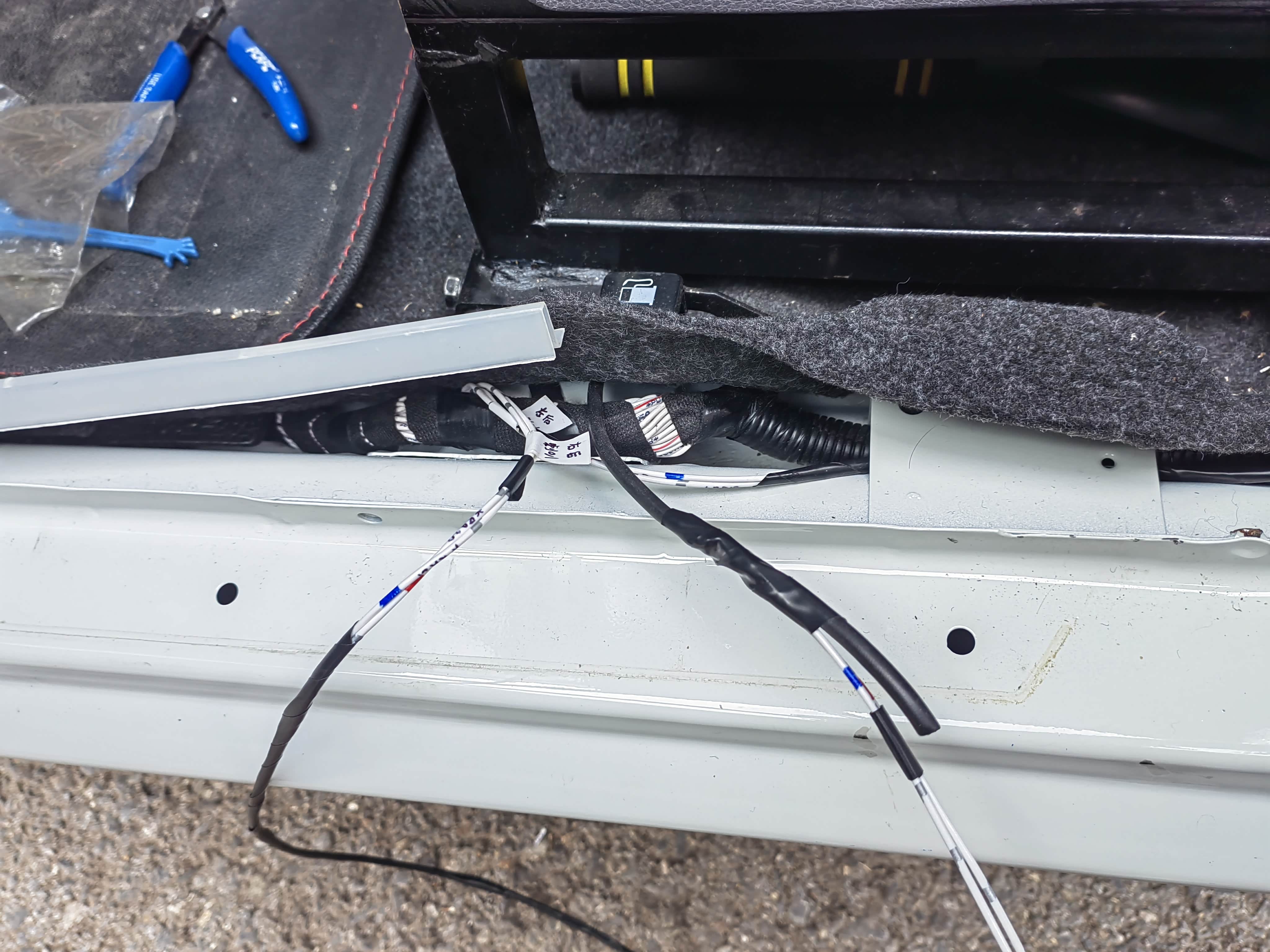

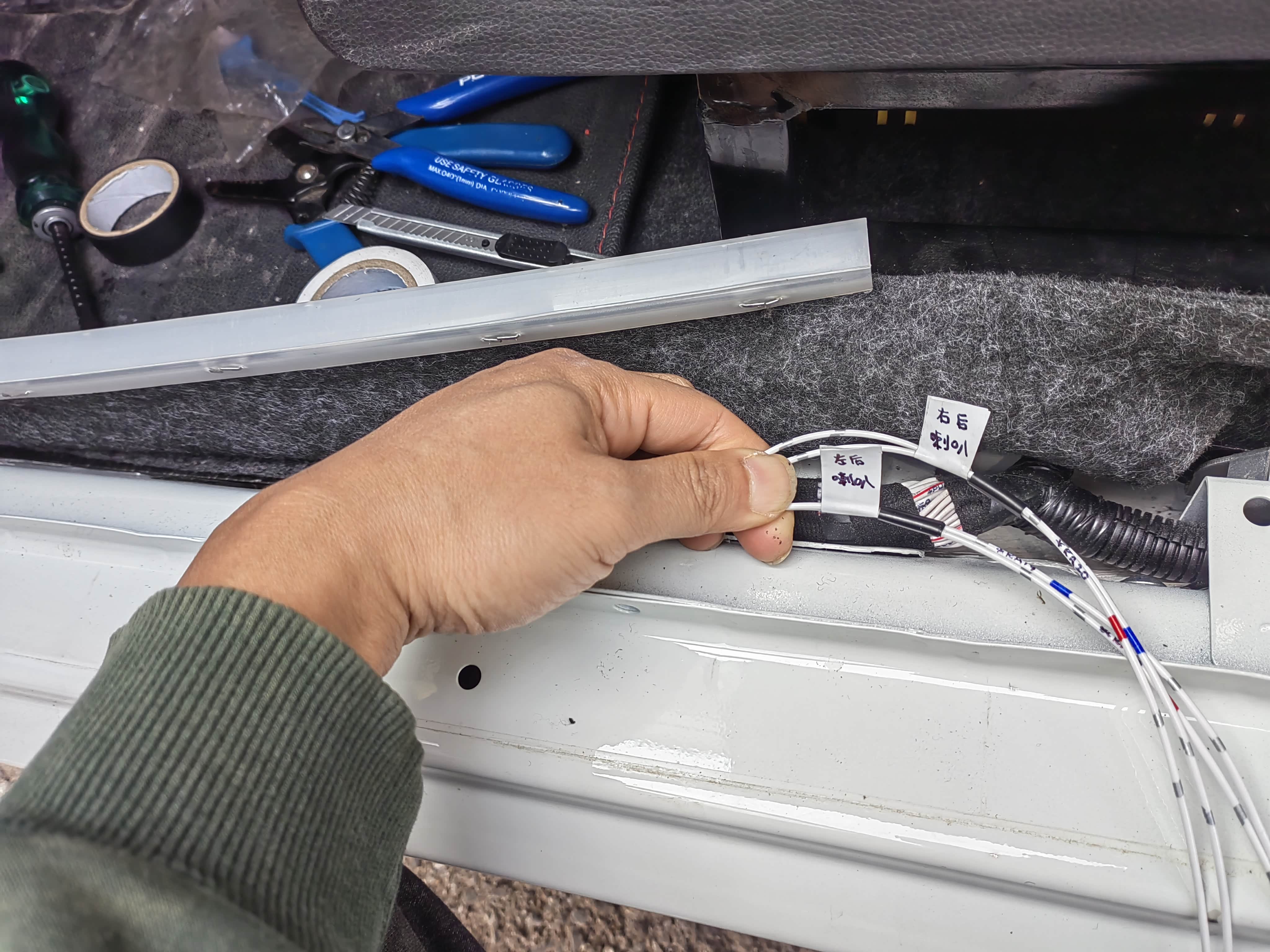

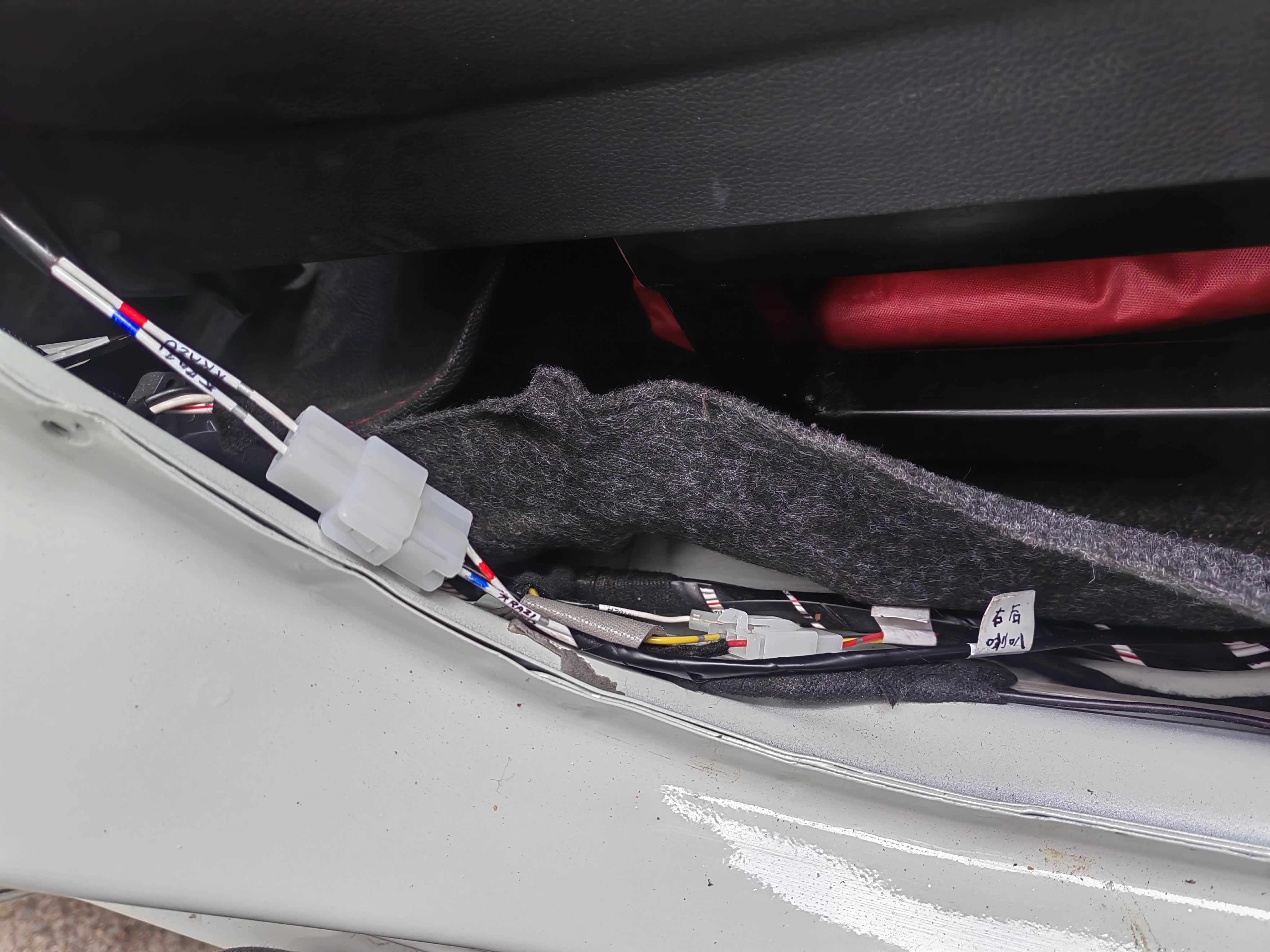

驾驶门槛下方走线，贴纸标上左后喇叭、右后喇叭

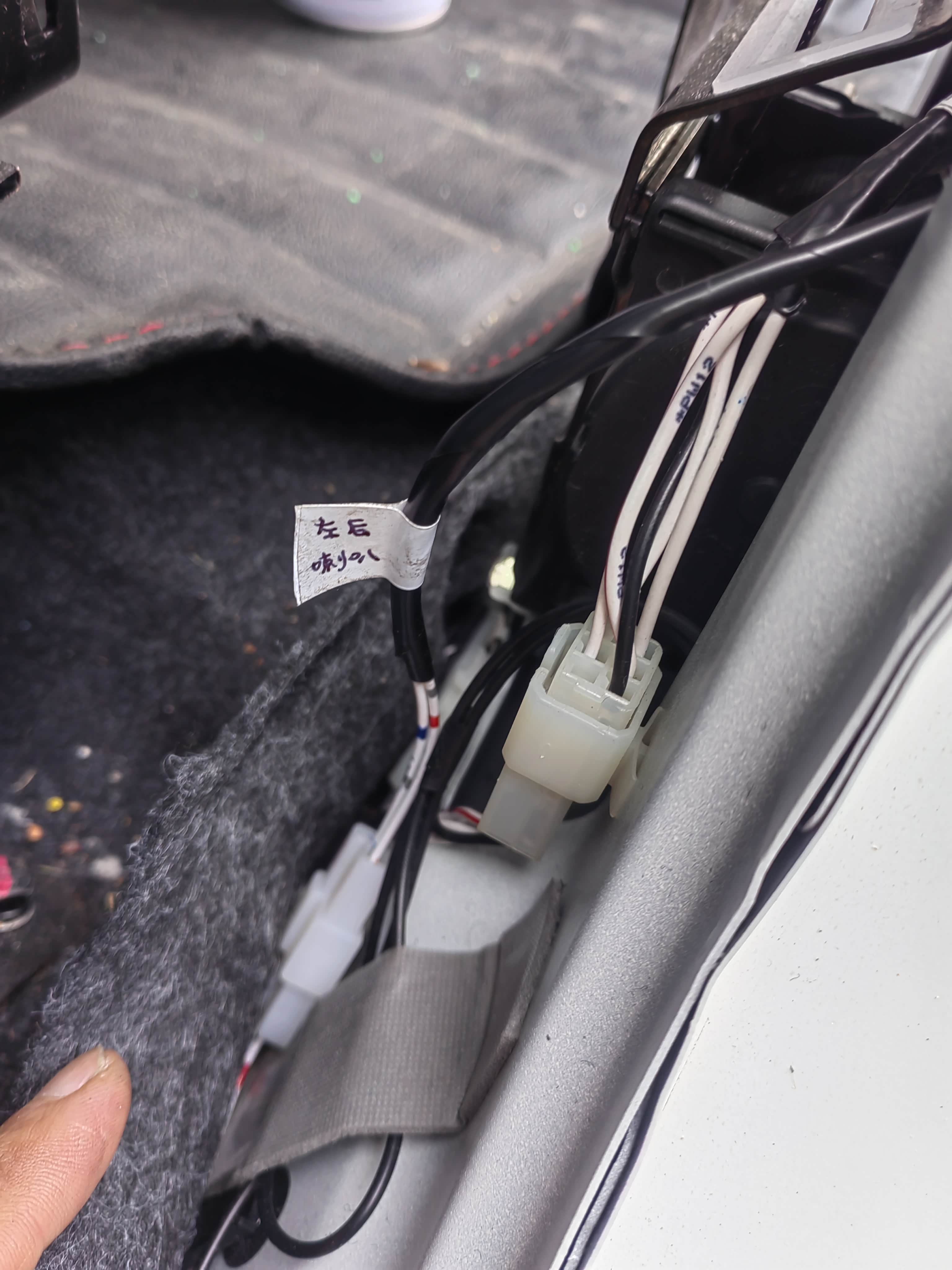

B柱处增加一个插头，给左后门喇叭线用

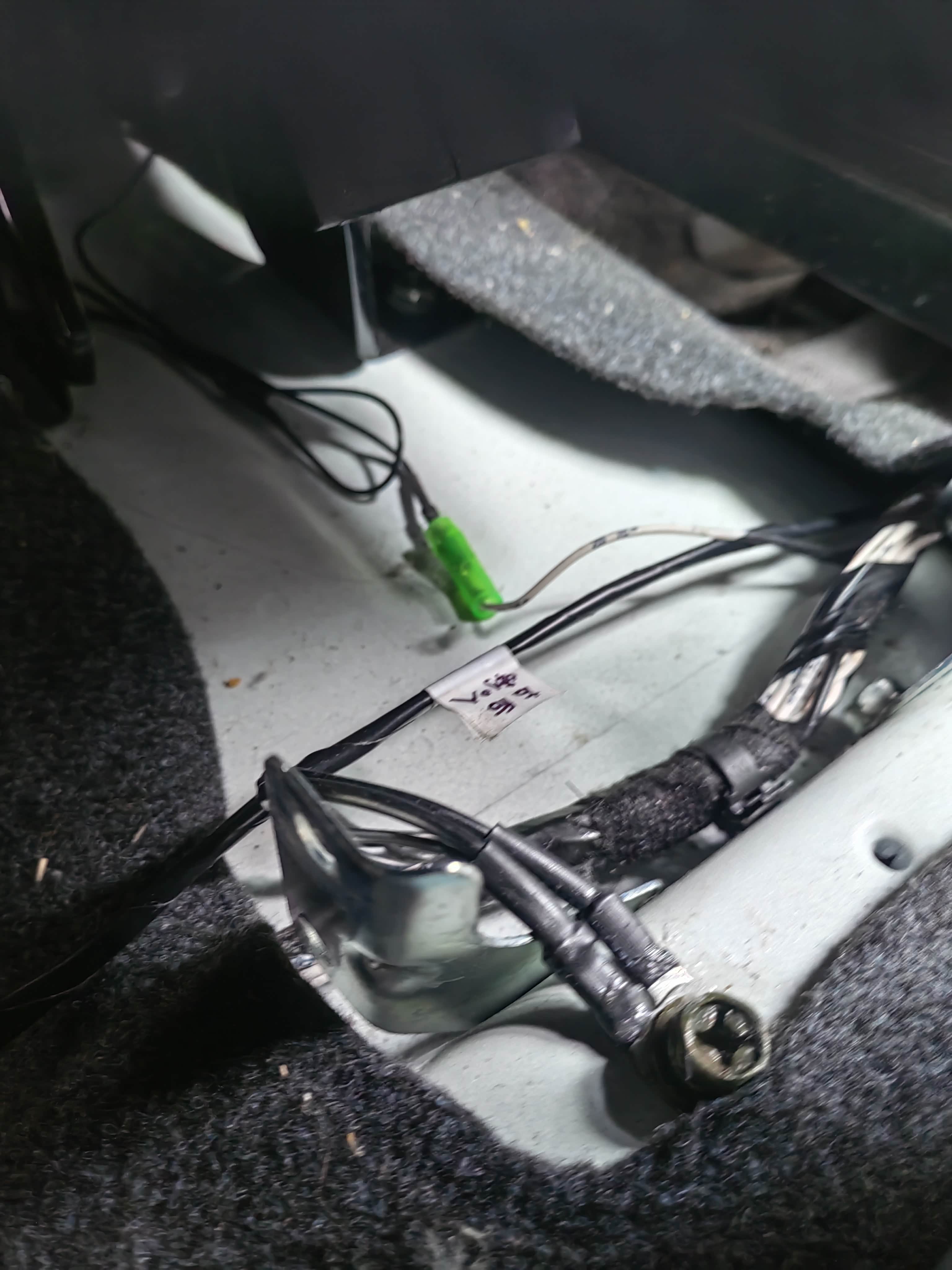

右后喇叭线得从前排座椅下方穿过
先穿到前排座椅中间，手刹外壳下方
右后喇叭线在b柱处也增加一个插头

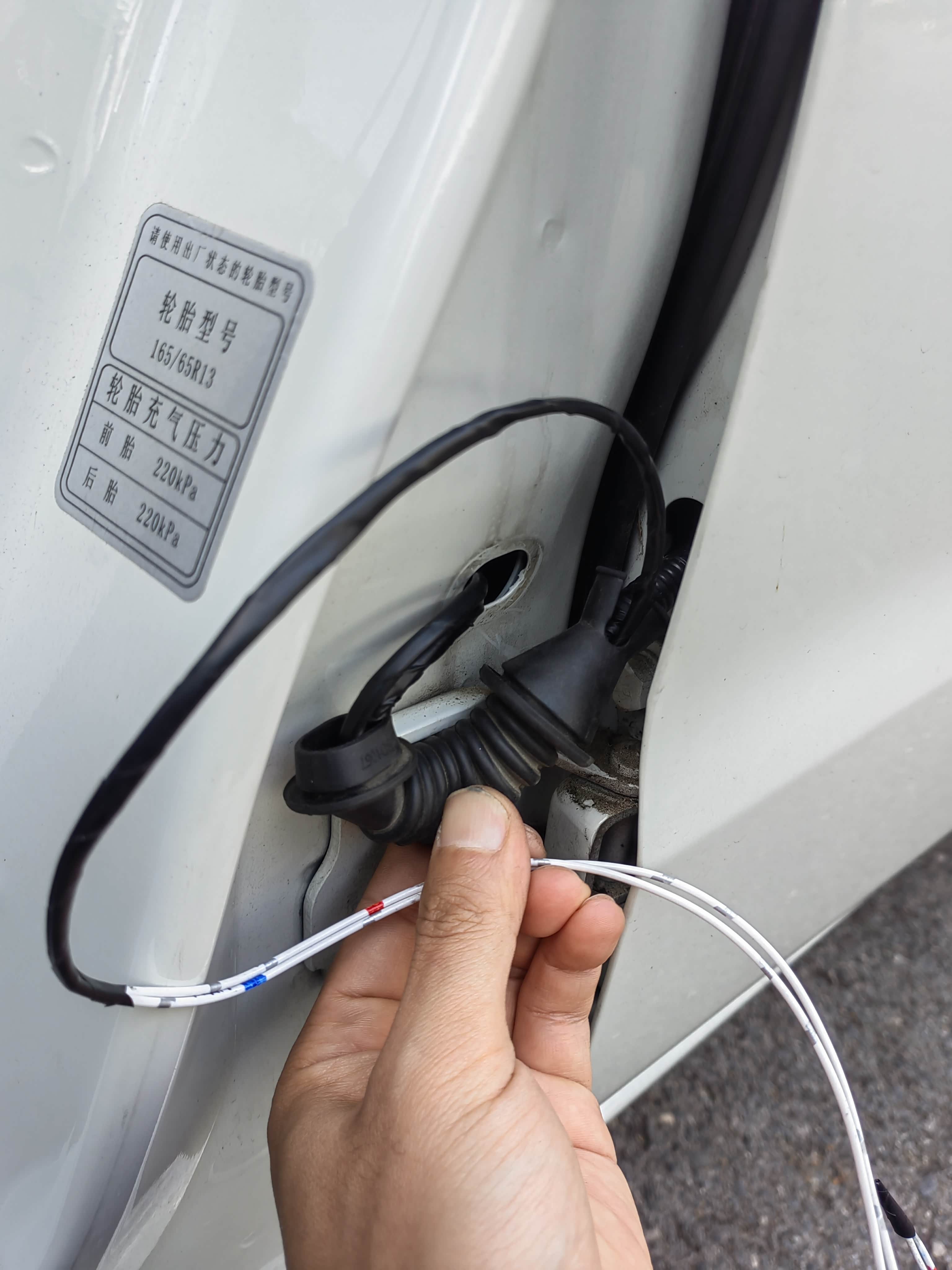

拉出左后门线束波纹管胶套，方便穿过喇叭线

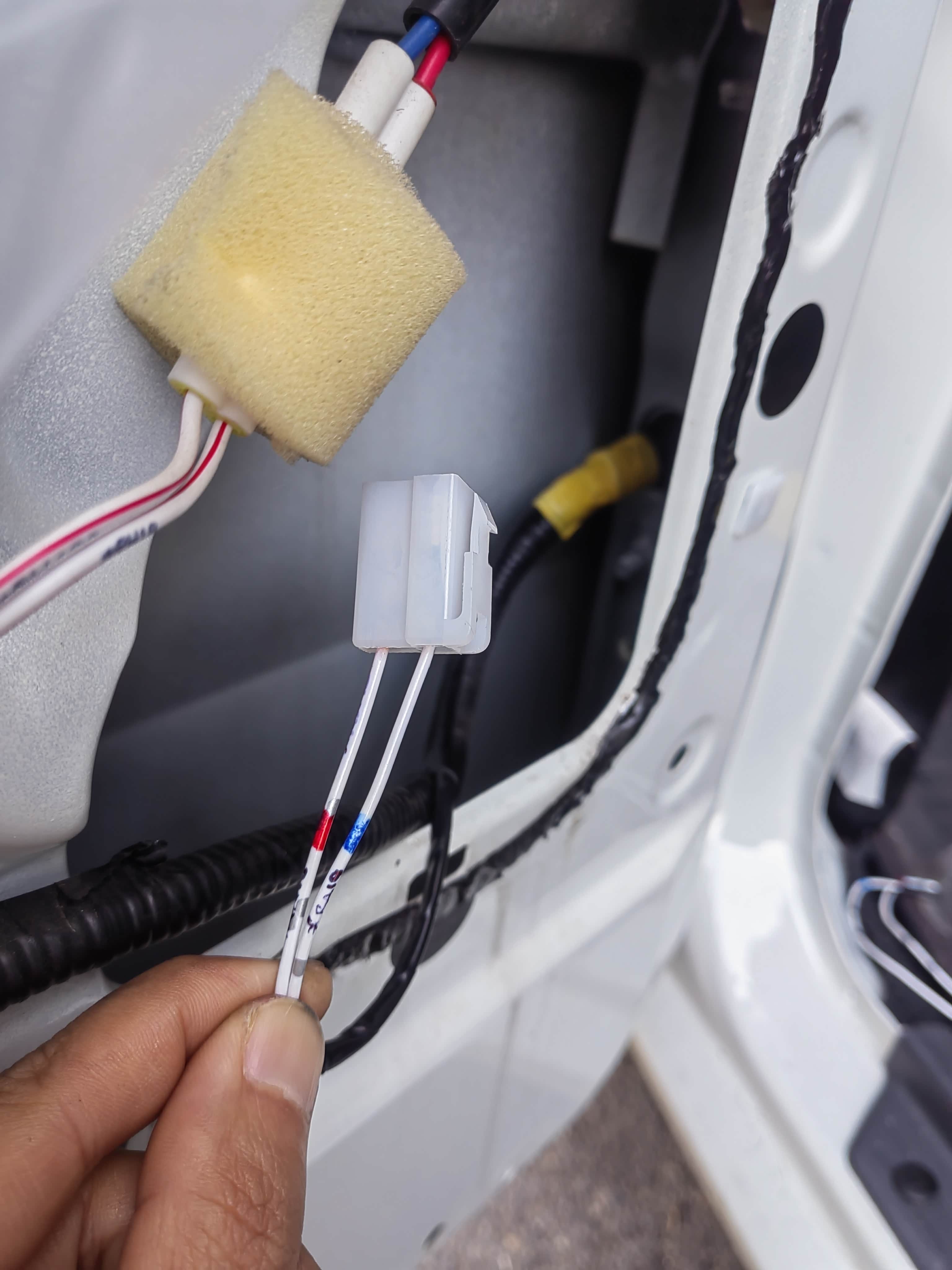

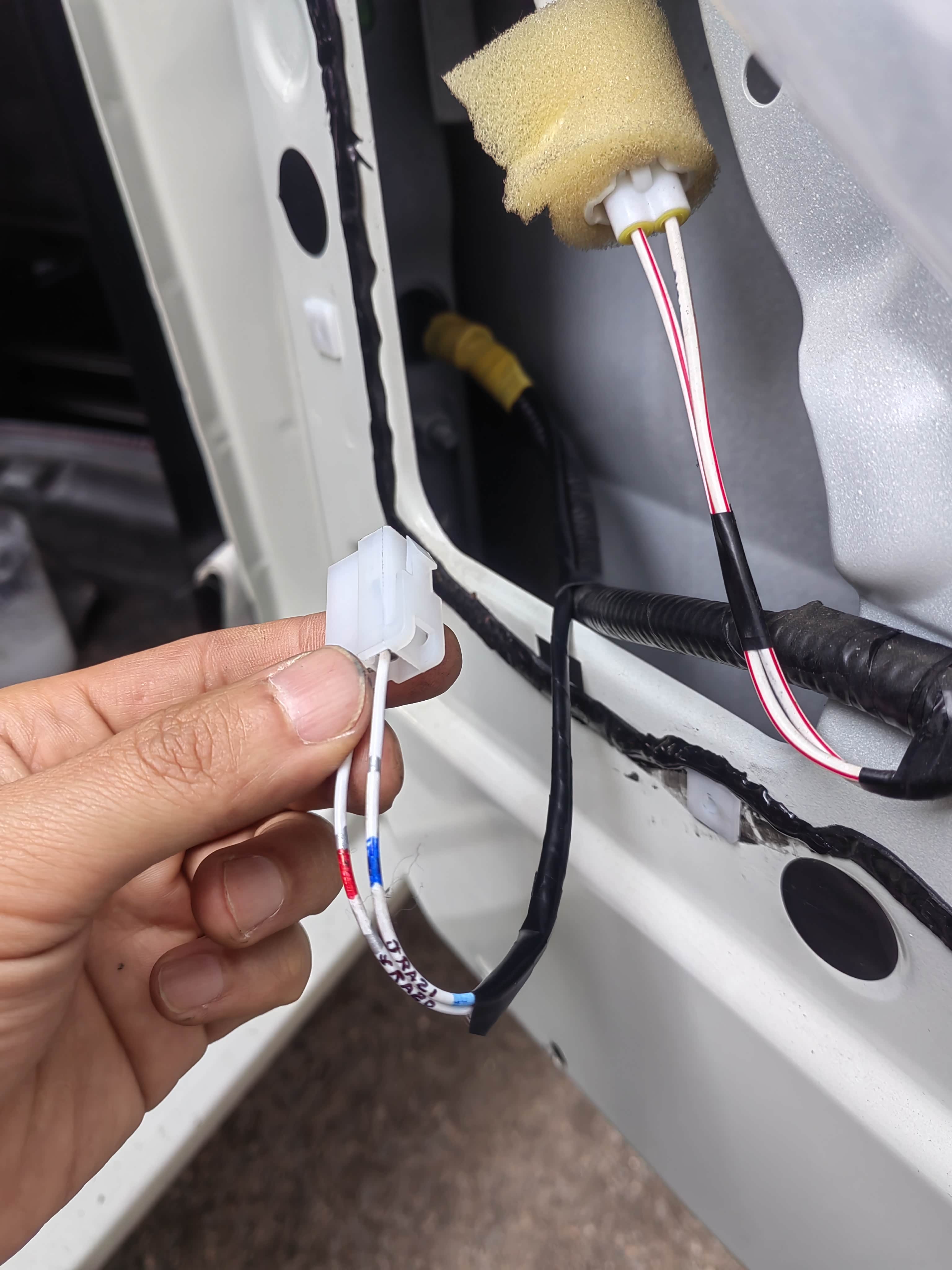

左后门喇叭线插头完成
类似完成右后门喇叭线插头
在左侧B柱位置，贴上左后喇叭标签

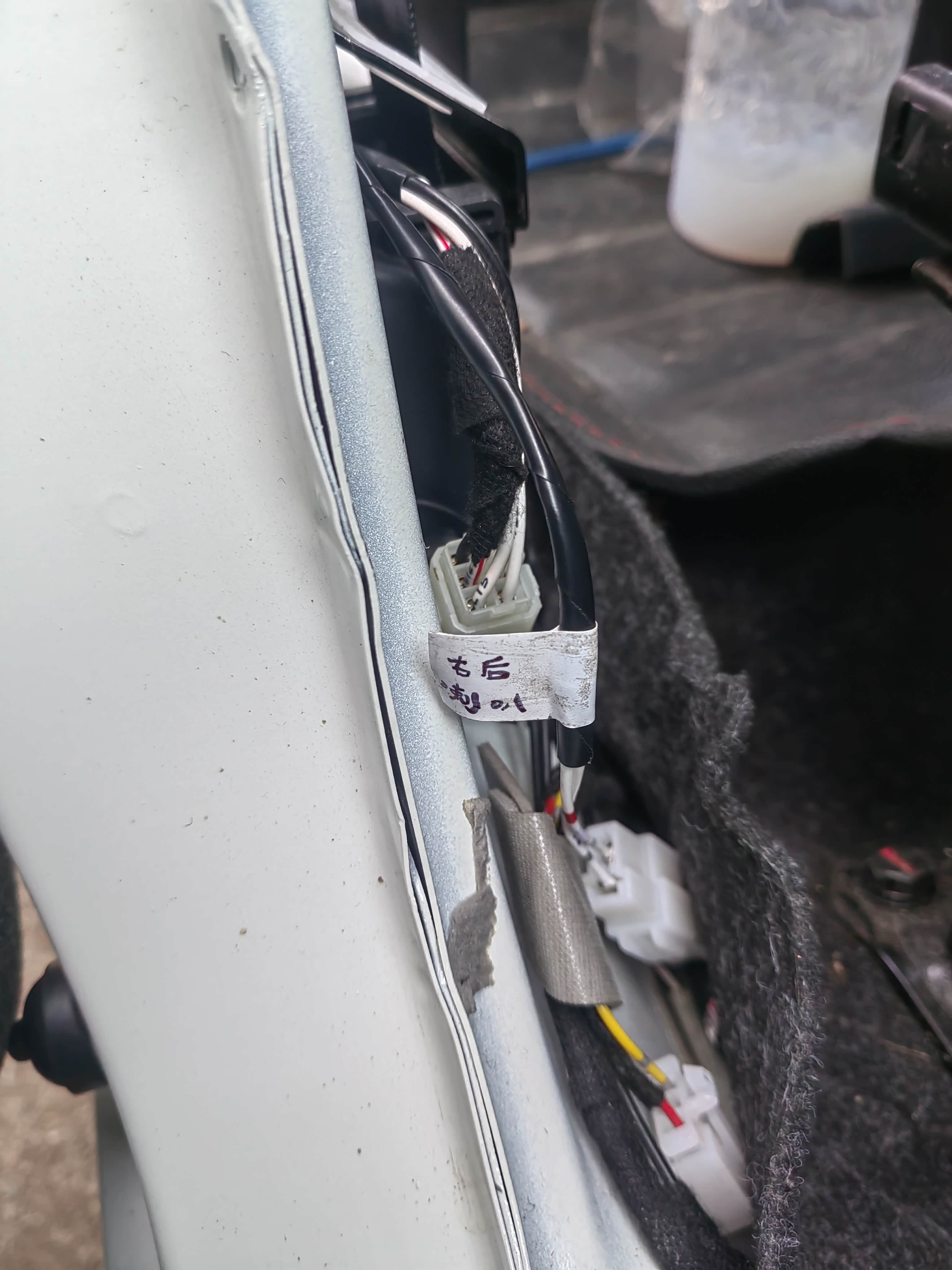

右侧B柱位置，贴上右后喇叭标签
3）后门喇叭固定
北斗星后门喇叭固定孔位有两个可以利用原车的8mm方孔，第三个需要自己打孔设计，参考这个帖子的方法，https://club.autohome.com.cn/bbs/thread/5de7fd25595b381b/112530416-1.html

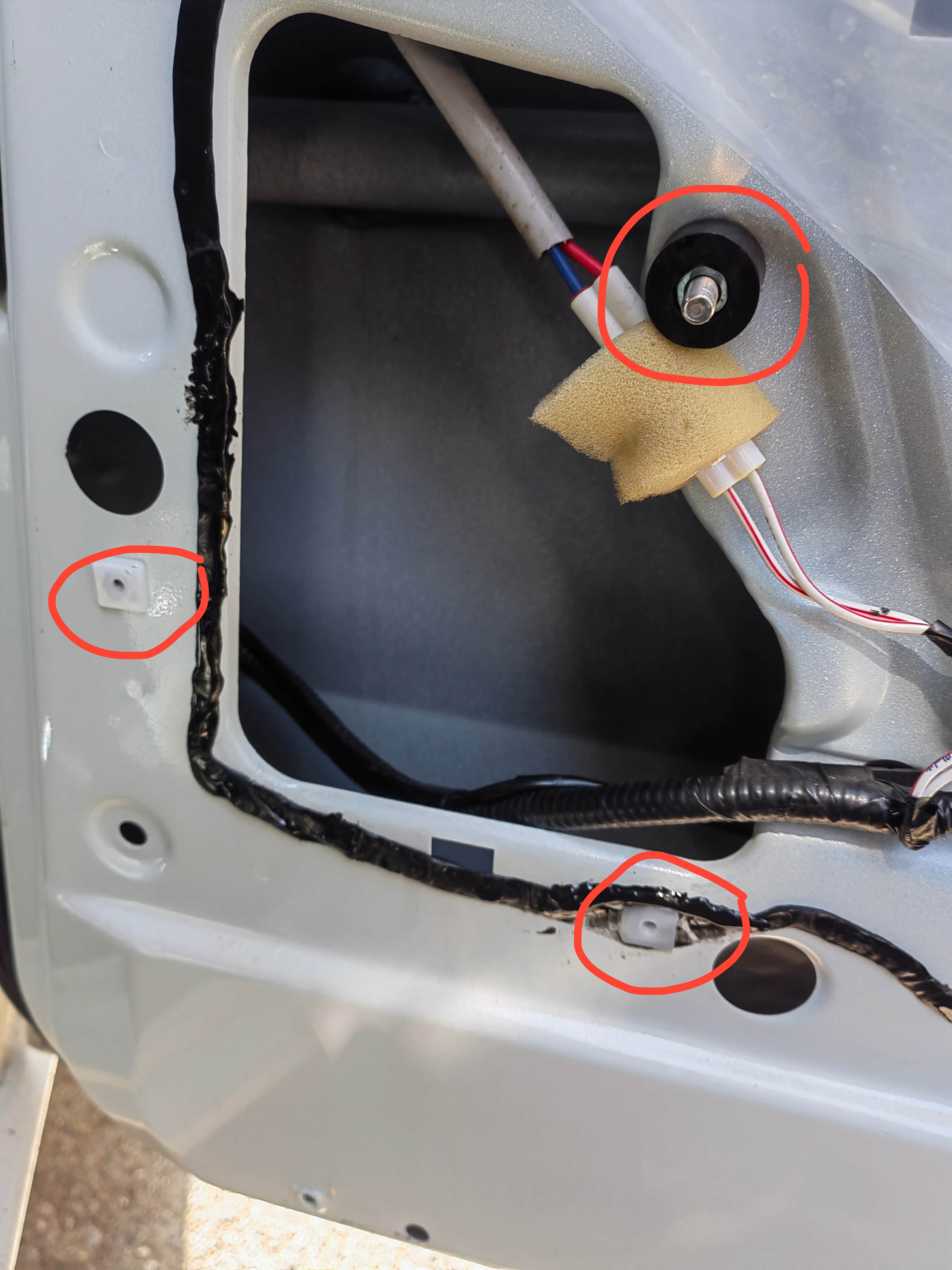

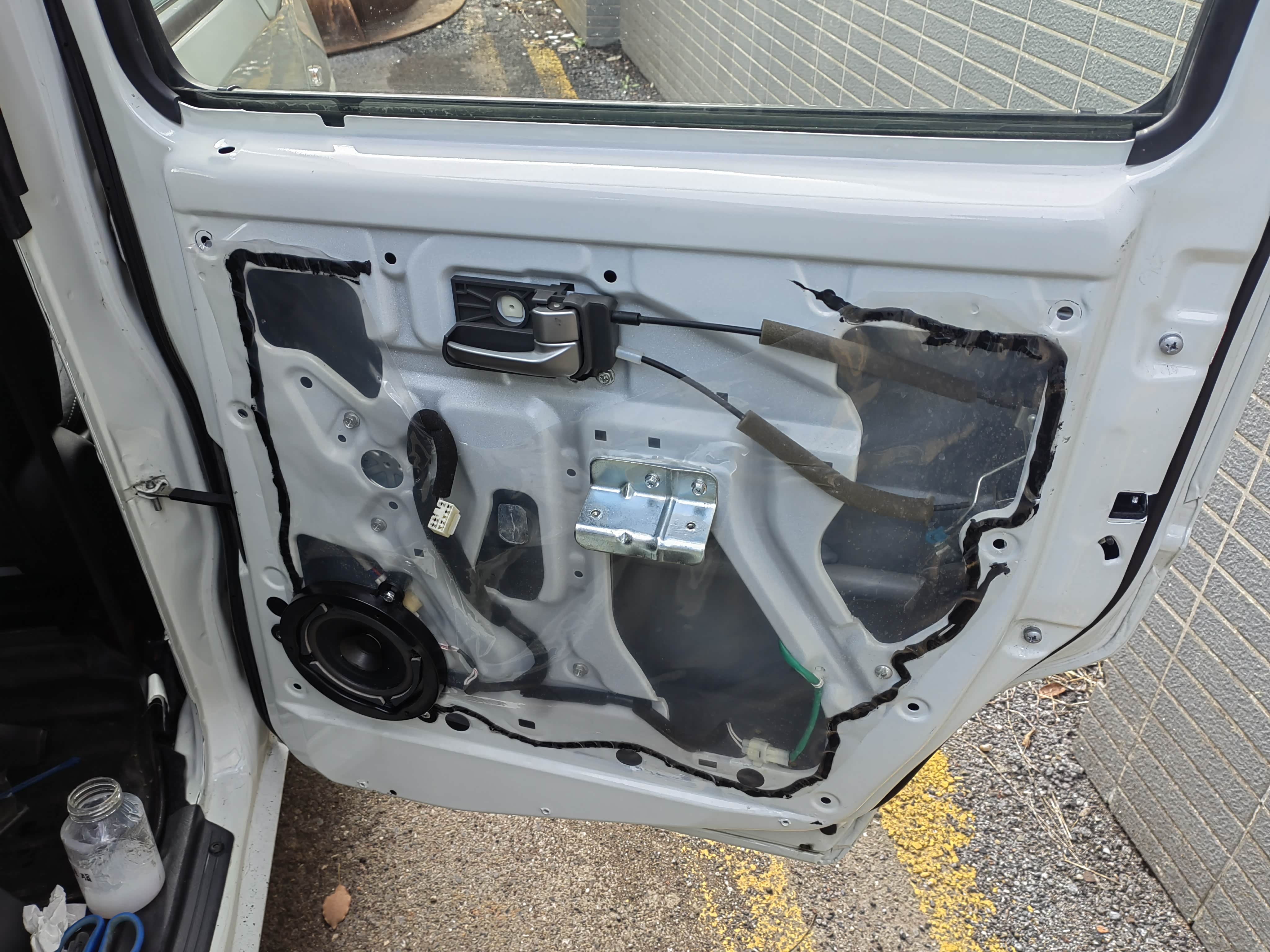

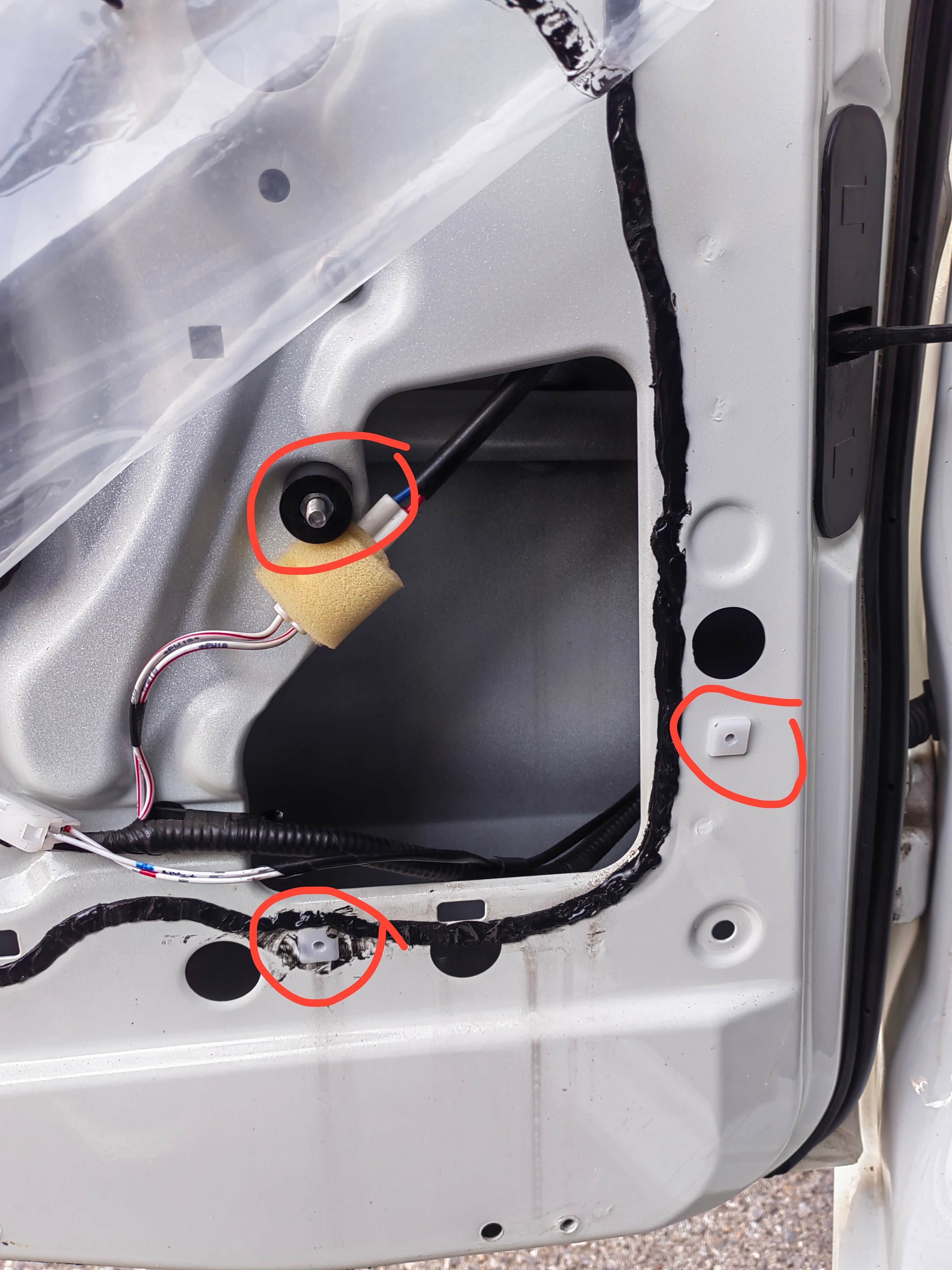

左后门画圈处是喇叭固定孔位，其中下方两个方孔可以买了尼龙卡子螺母直接卡入，上方第三个需要自己打6mm直径孔，并涂上白漆防锈

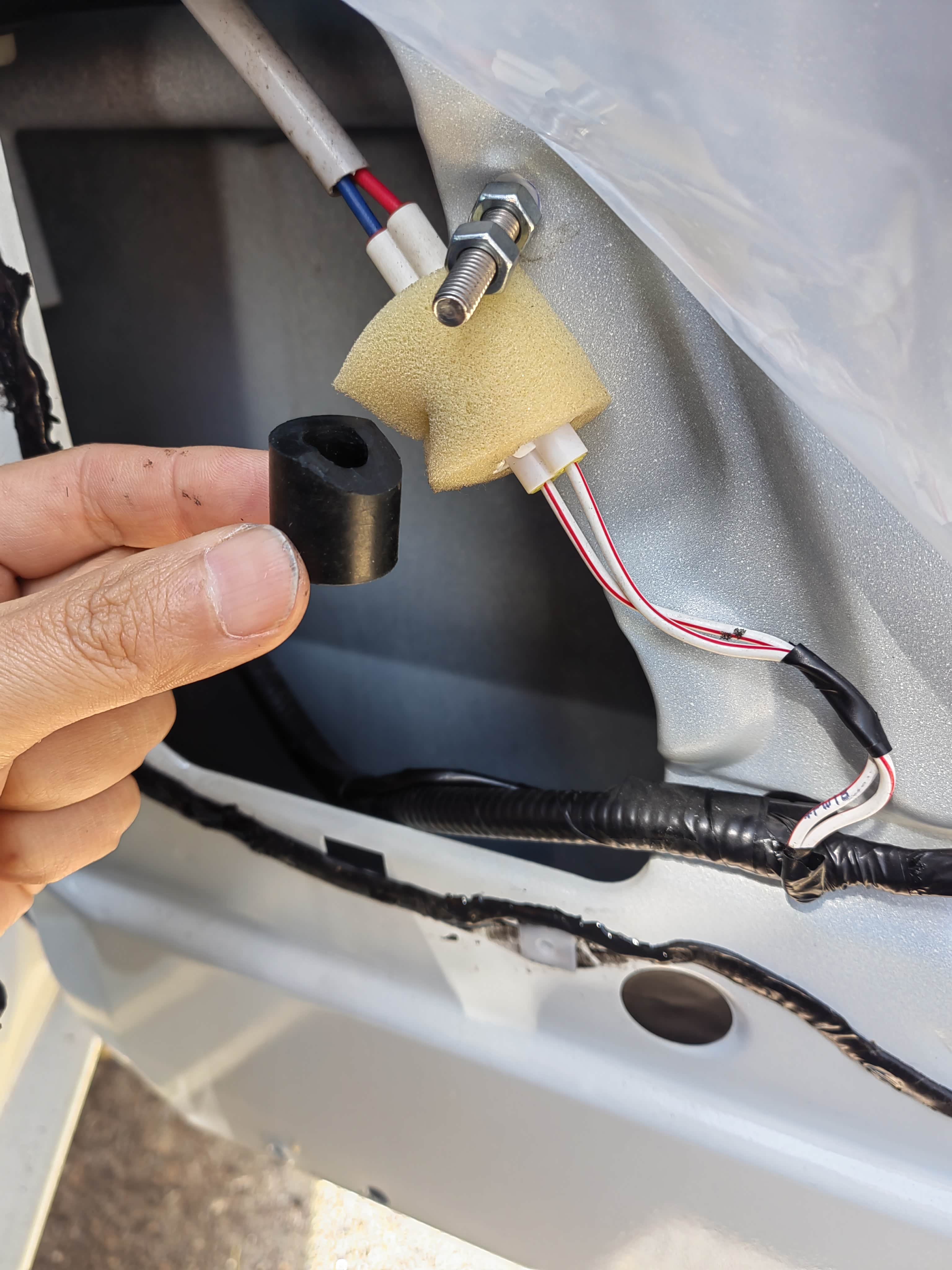

接下来用一个外径20mm内径10mm高20mm的橡胶管柱，套在M6长30mm的内六角螺栓上，螺栓上还旋了两个螺母，衬在螺栓和橡胶管柱之间防止松动
套上橡胶管柱后效果，注意橡胶管柱里面外侧的螺母需要比橡胶管柱端面低（3mm左右），右后门喇叭固定孔位完成

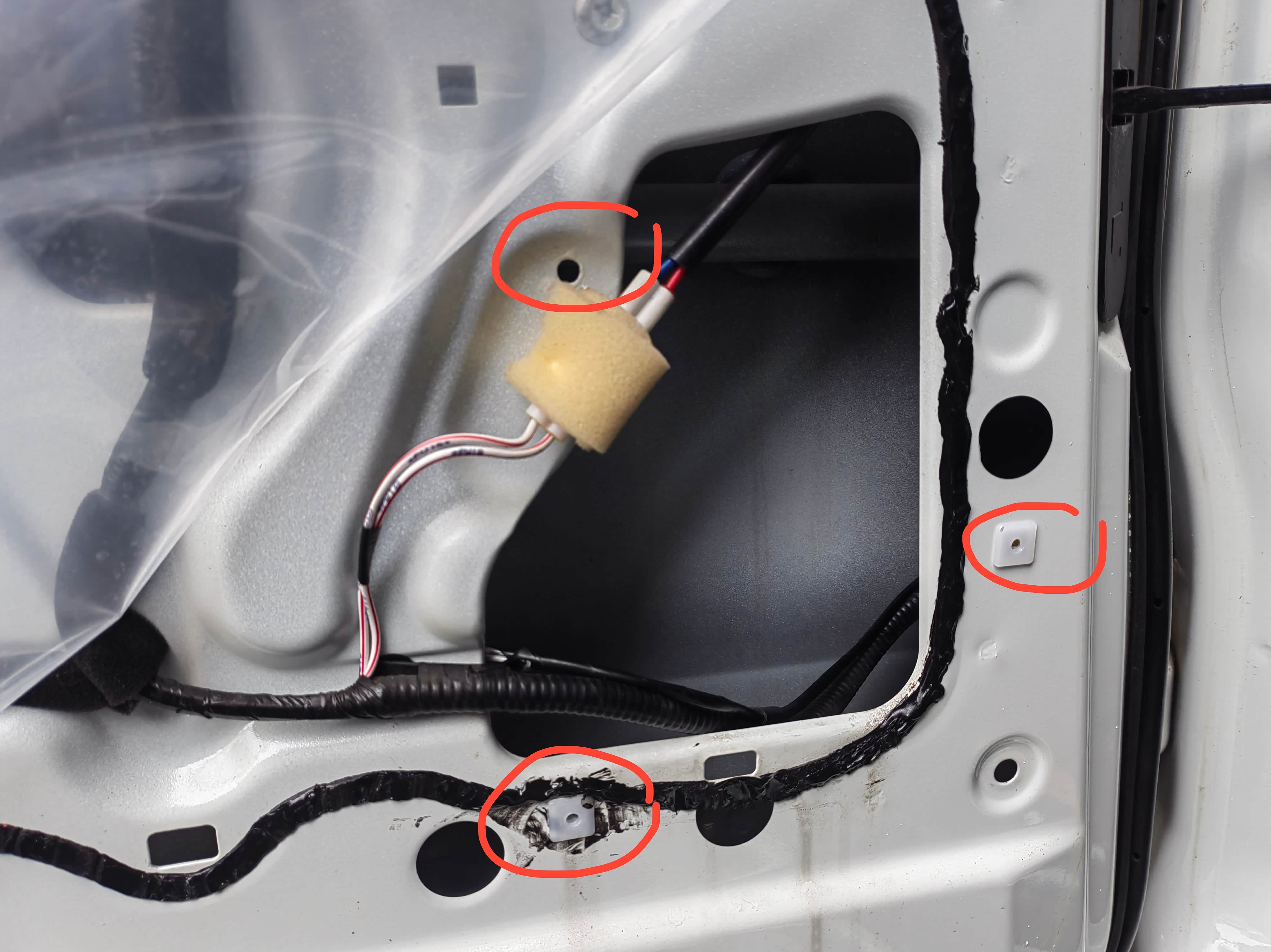

左后门喇叭固定孔位也类似完成
4）后门喇叭防水罩制作
由于原车后门防水膜不带喇叭防水罩，直接装上喇叭后会存在喇叭防水和车门漏水问题。前段时间终于自制了喇叭防水膜，参见https://club.autohome.com.cn/bbs/thread/6d4efcf64bf4c865/113452846-1.html，这会给用起来。

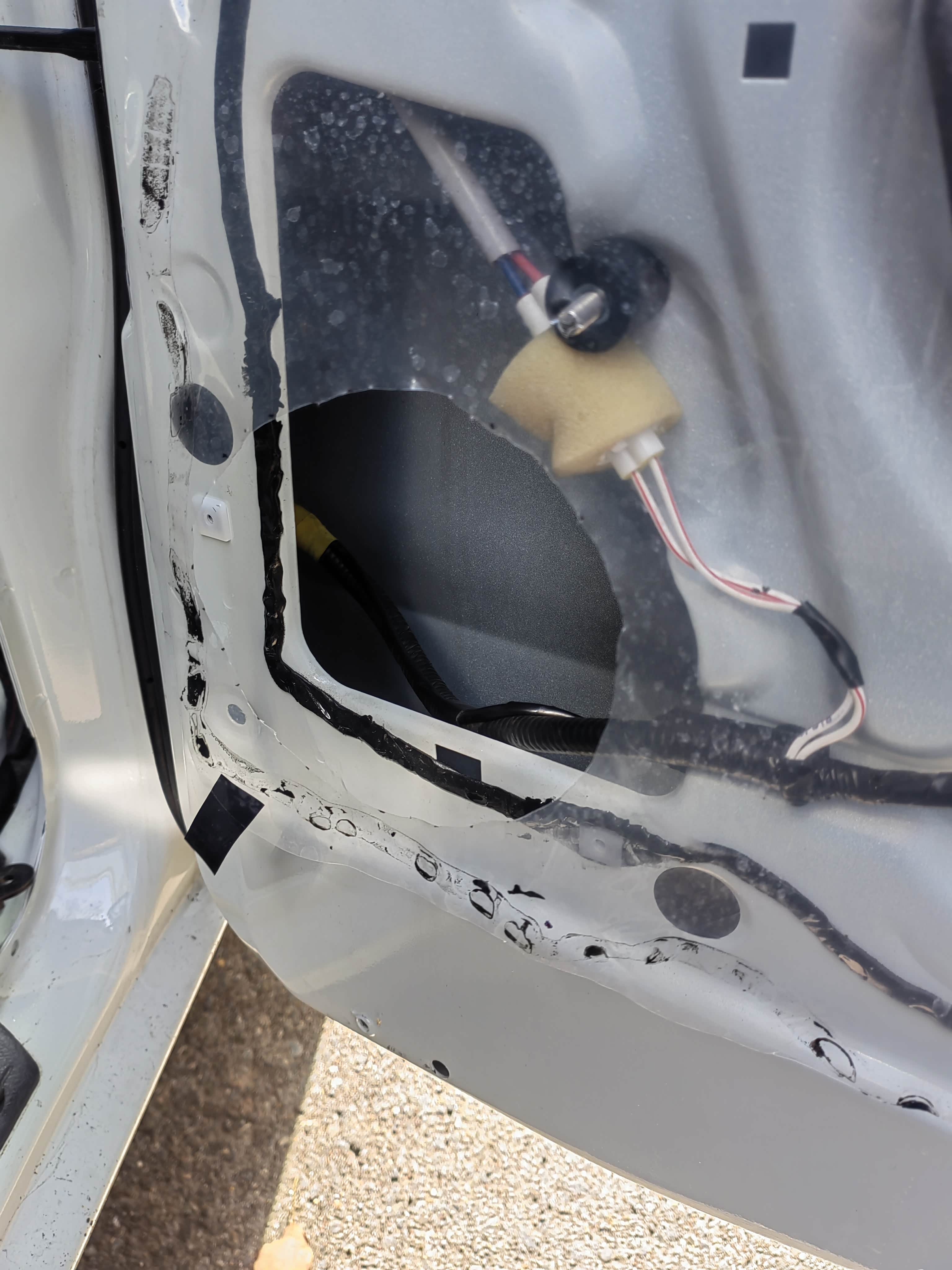

右后门原车防水膜先用小刀割开喇叭孔，直径120mm

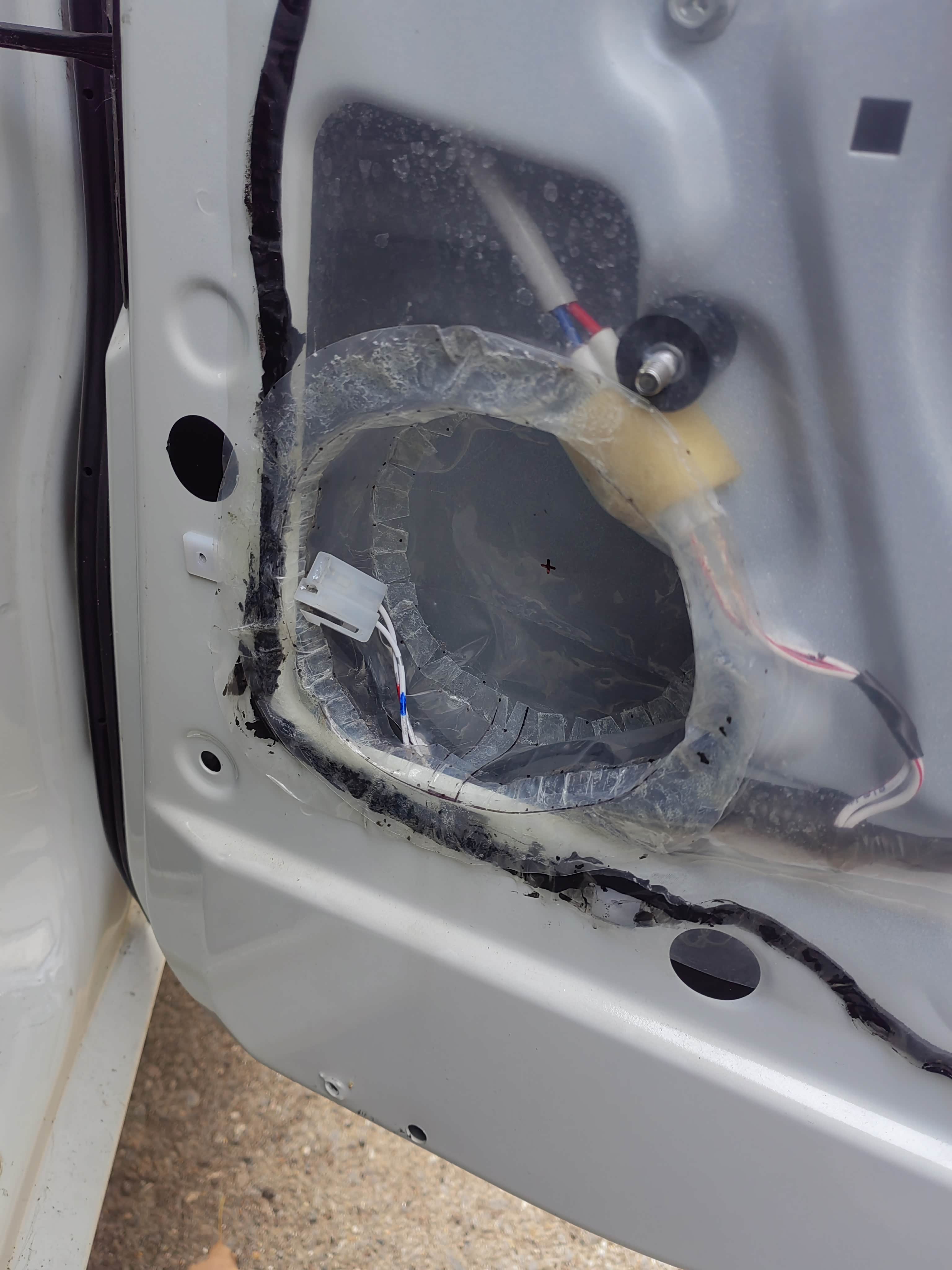

用大棚胶水把自制喇叭防水罩贴上
插上插头，安装喇叭

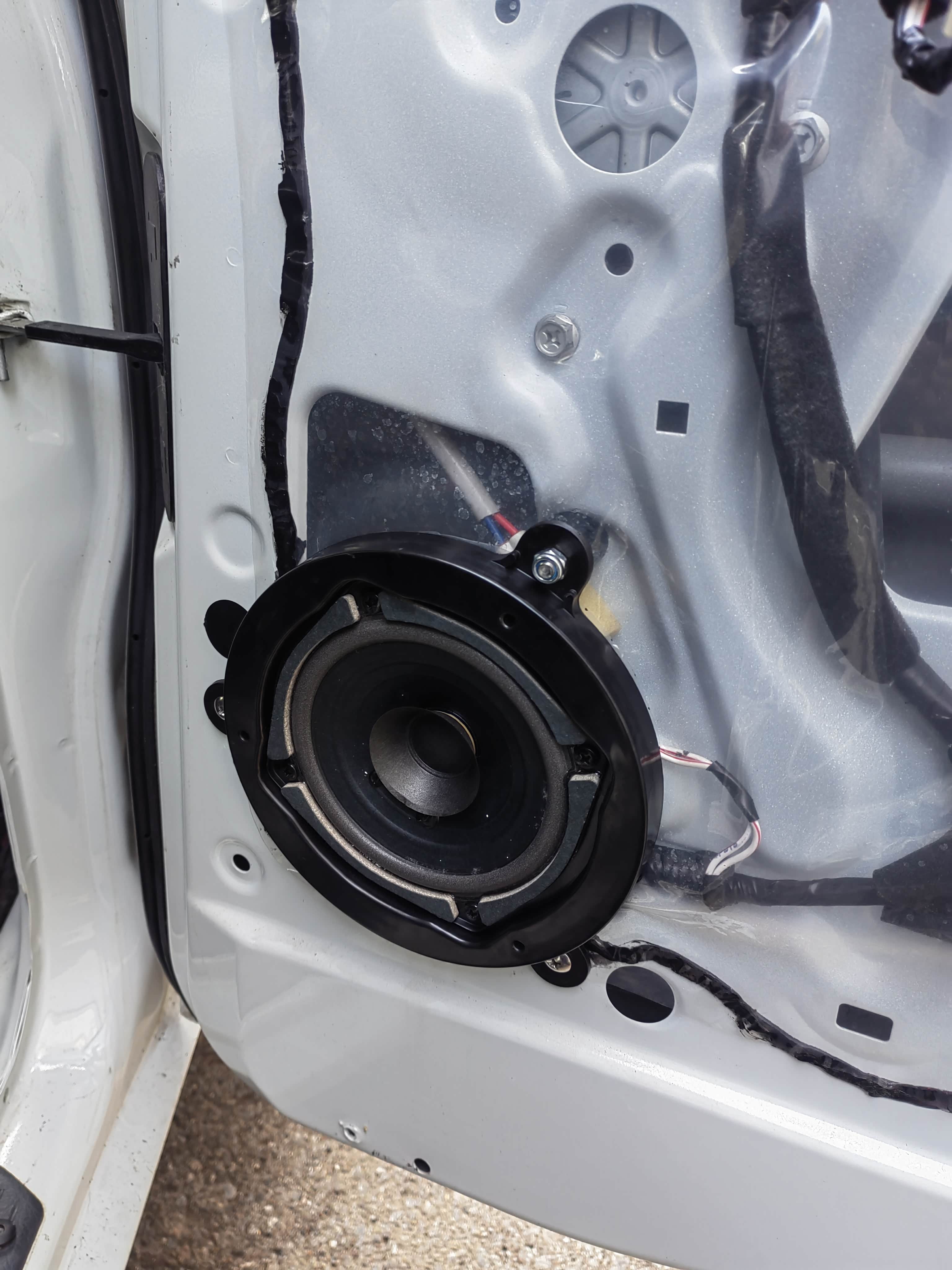

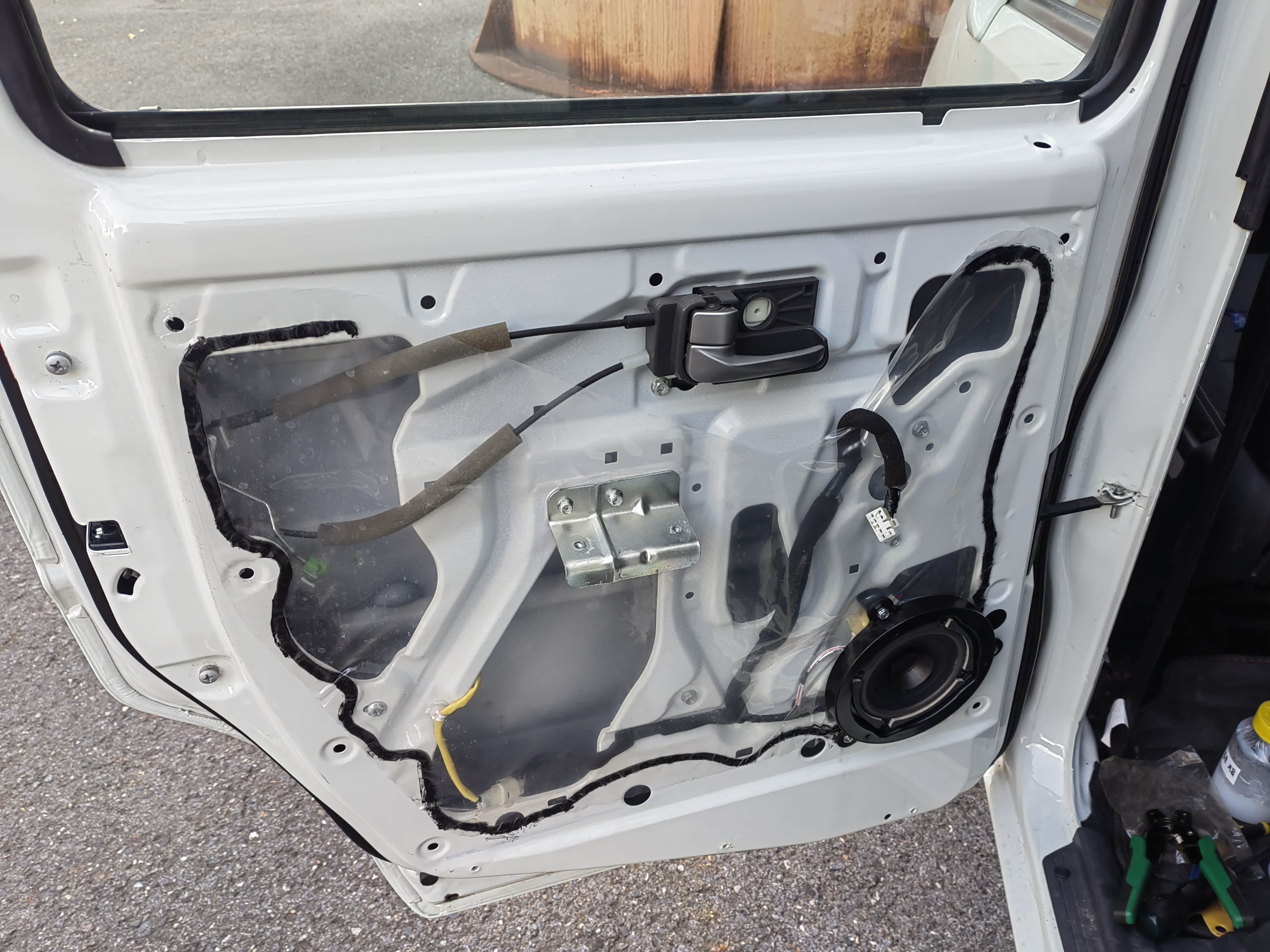

右后门喇叭安装效果
左后门喇叭类似安装完成
听了下，效果不错😄。音响日期重置了，因为之前拔下插头断过电，回头再设置下时间。

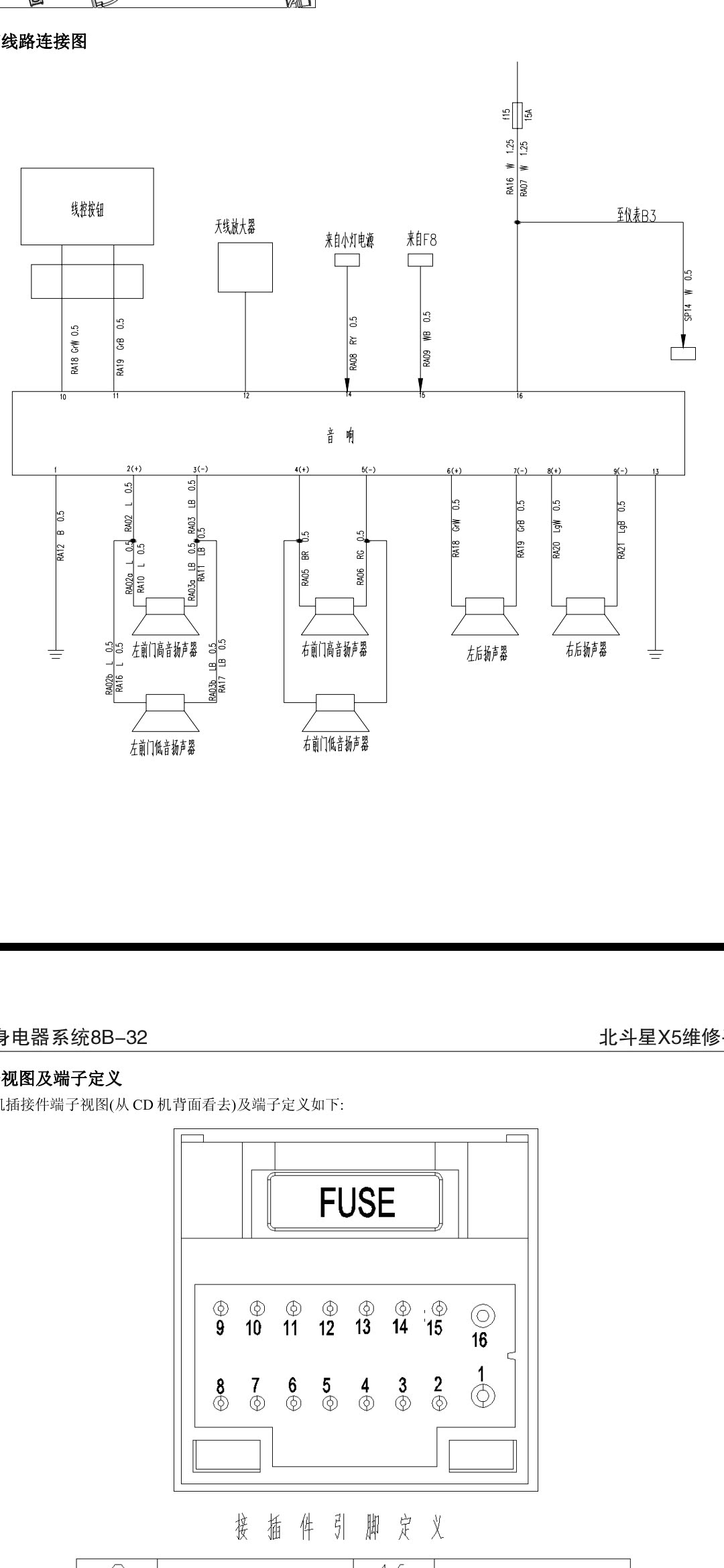

最后附上音响喇叭线定义
最后编辑于2025-11-10 20:41:35
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-

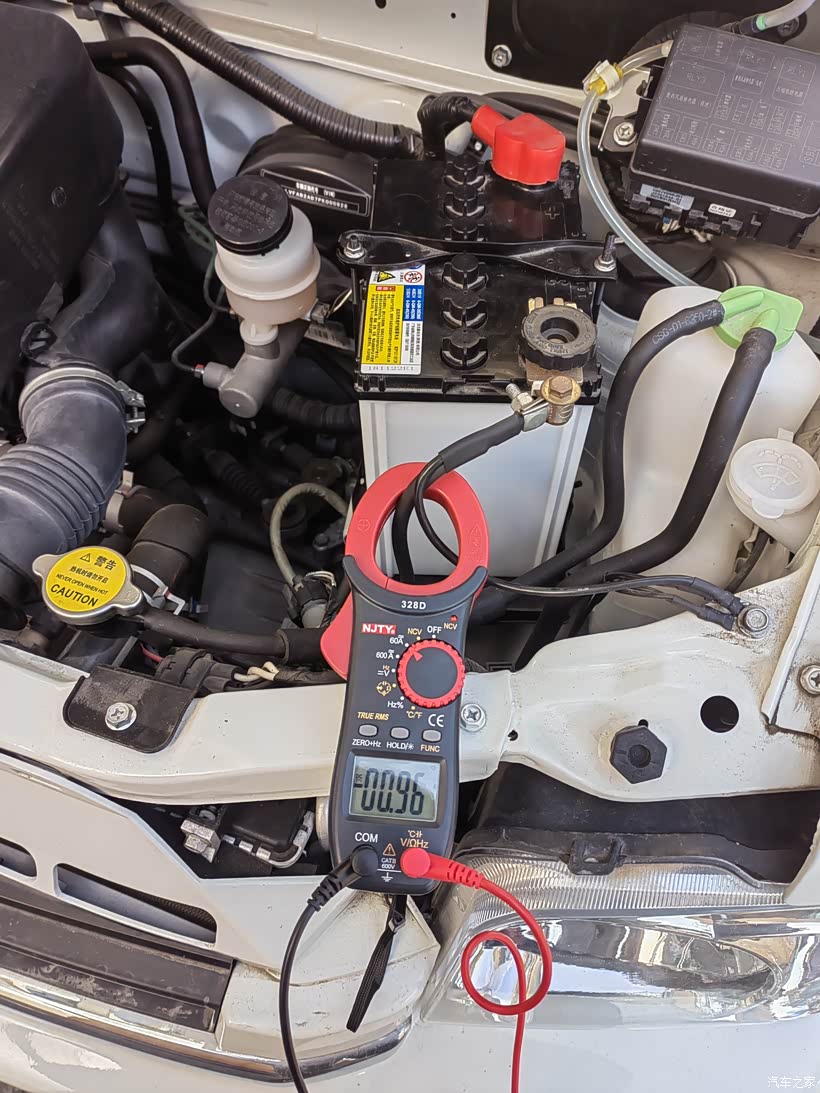

四个喇叭+两个高音头，收音机正常音量时电流约1A，耗电不小
