相关车型:宝马1系(进口) 2012款116i都市型

2012款宝马116i都市版，N13发动机，F20底盘加装倒车影像。和宝马118i一样的操作。
其实任何宝马N50，N52倒车影像，E底盘倒车影像，X3倒车影像，X5倒车影像，X1倒车影像，都是一个道理。

1、科普一下倒车原理
宝马原厂买回来没有倒车影像，只有倒车雷达，所以很不方便，需要加装倒车影像，更方便。
但是不是装个摄像头就可以显示倒车影像了，重点是需要有个解码器，解码器的作用就是把倒车摄像头的视频信号转换为车辆可以接受的视频信号输入给车辆的中控显示屏，让图像显示出来。

除了宝马，任何车辆加装倒车影像，都需要解码器，就类似于台式电脑一样，电脑加装一个聊天语音摄像头，需要有显卡才能把摄像头信号转换为显示屏信号显示出来，解码器作用类似于电脑显卡作用。

先看一下图下面的图

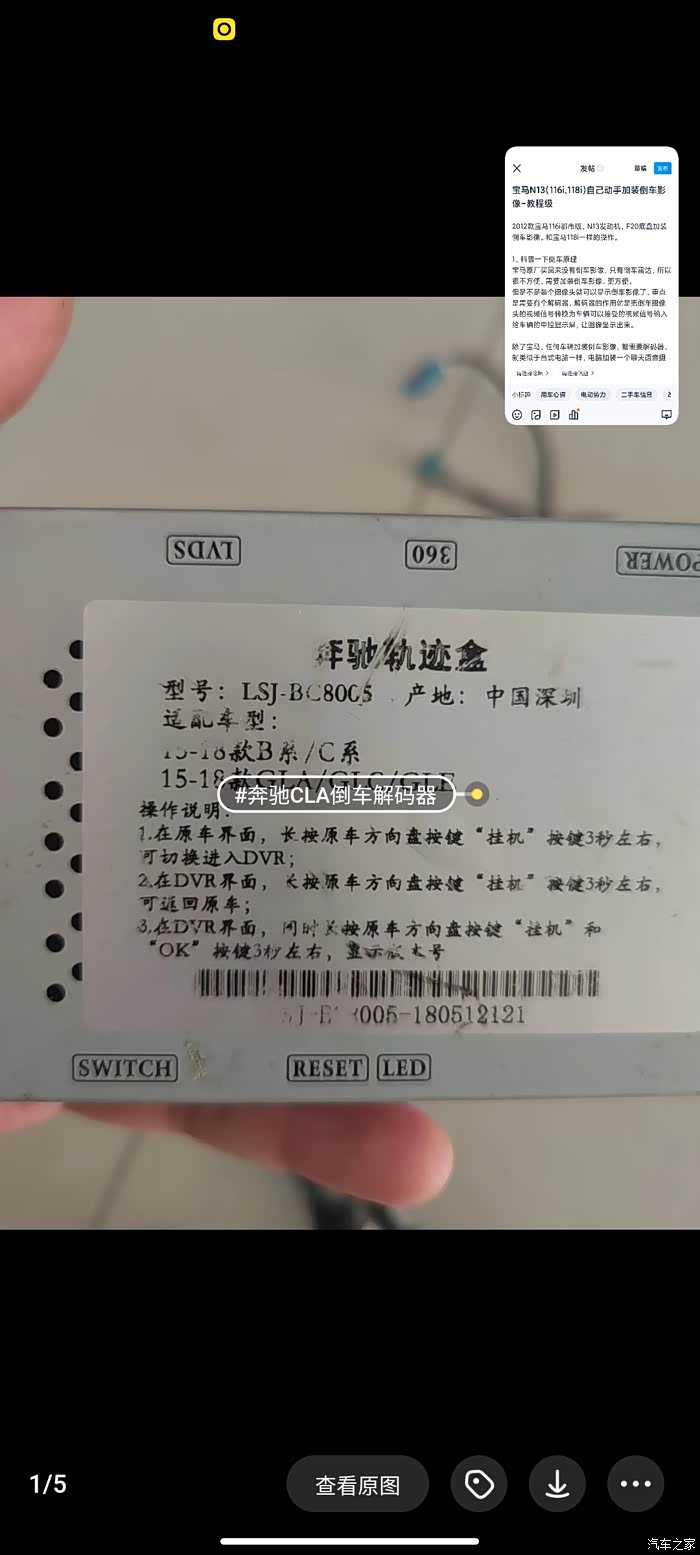

解码器就长这个样子，以上三张是咸什么鱼上的拆车件，奔驰宝马奥迪的，加装倒车影像就是把这个东西连接到宝马的中控电脑上，让摄像头图像显示出来。
2、讲解一下解码器的版本和价格

这个宝马的倒车影像，自己买1200到3000价格都有，拆车件可以用的，小几百块钱。

宝马的中控显示电脑主机分为四个版本的，要买对应版本的解码器，买的时候问卖家是什么版本的，自己也可以查询自己的中控电脑是什么版本的。最老的第一代的好像叫CCC电脑，第二代叫CIC，第三代叫NBT，第四代叫EVO，级别越高，中控电脑越先进，有经验的卖家根据你的显示屏就可以判断你是哪个版本的中控电脑。

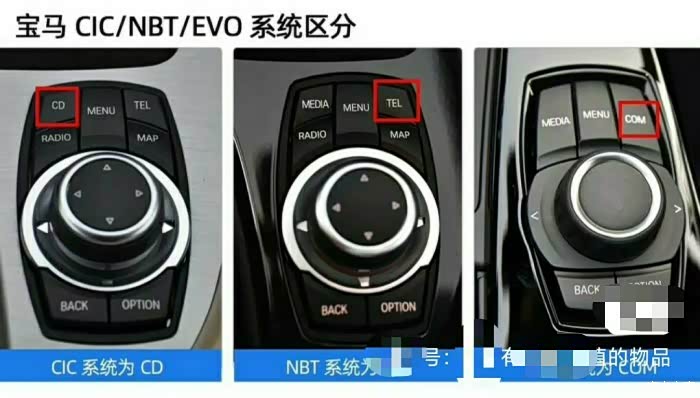

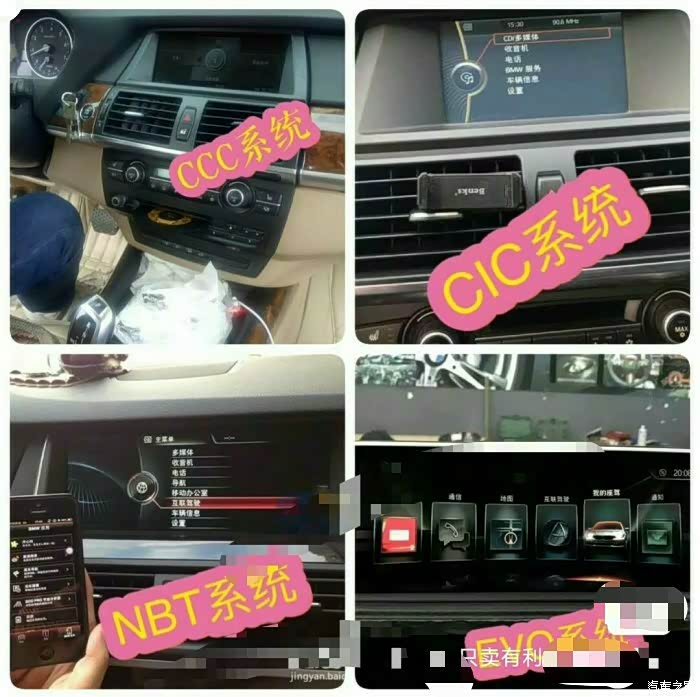

下面的图是几种版本的汽车电脑主机如何判断的方法，看看自己的宝马什么版本(奔驰和奥迪，本质也是一样的，其他车型也一样)

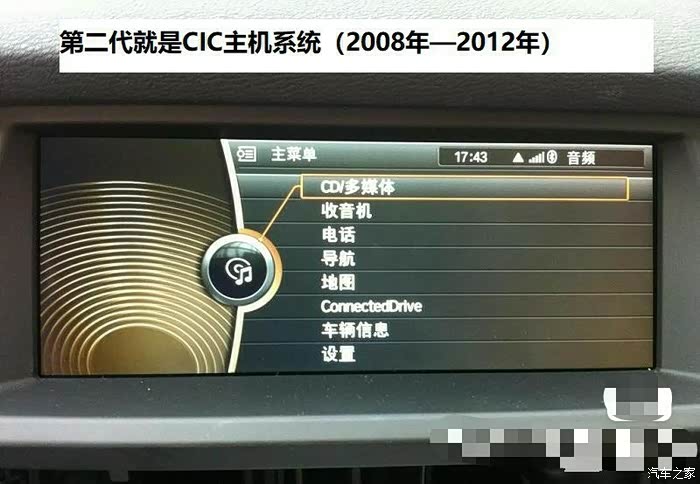

CIC的中控界面是这样的(如下面的图片显示)

我的宝马116i是CIC版本的，买的是CIC解码器，拆车件280块钱，买了一个后摄像头64块钱包邮，总共下来350块钱左右。

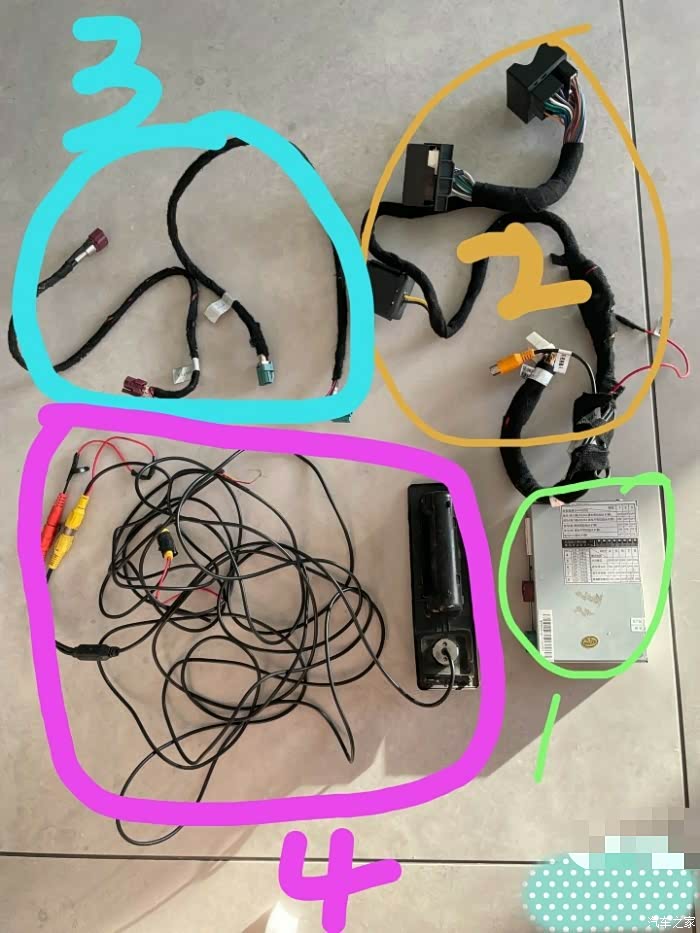

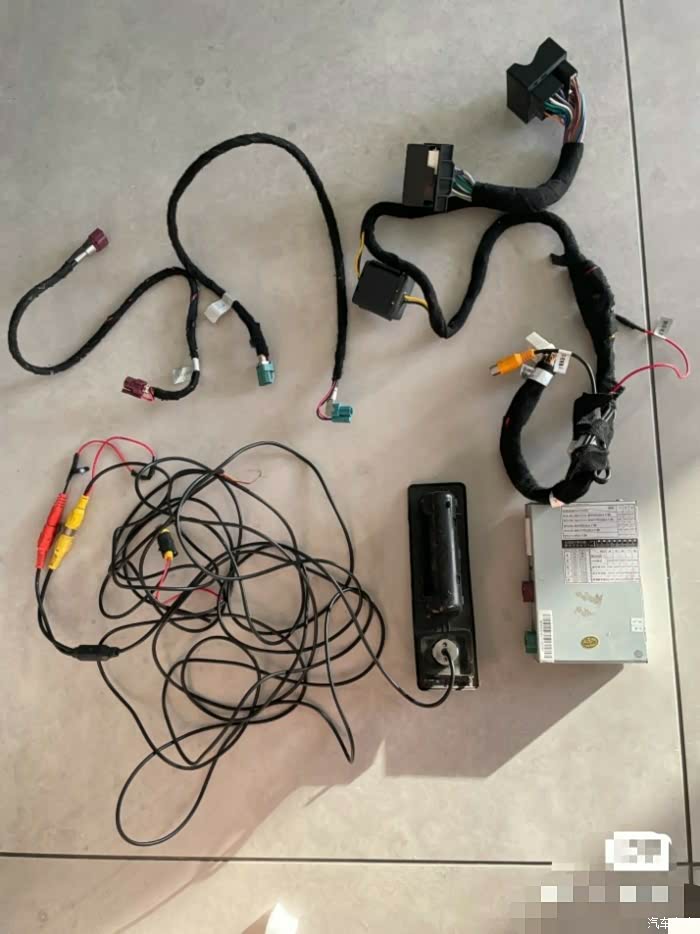

如下图所示，就是所有配件的合影。

上图的解释:1是解码器，把把摄像头转换为汽车可以接受的信号。
2是电源连接线，供电的。
3是视频连接线，类似于电脑显示器的HDMI或者VGA连接线，需要一根就够了，多发了一根，因为原车也有一个视频线。
4是倒车摄像头，需要从后面牌照灯到前面主机，所以线很长。
买拆车件自己比较便宜，前提是确保可以用。比新车件便宜多了。

3、倒车解码器连接的原理具体讲解

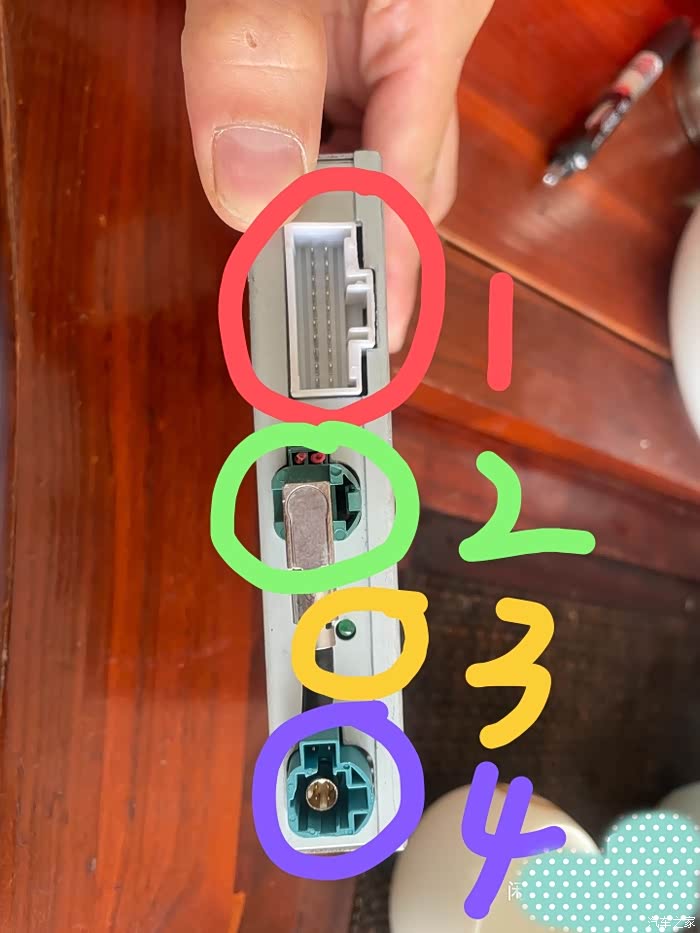

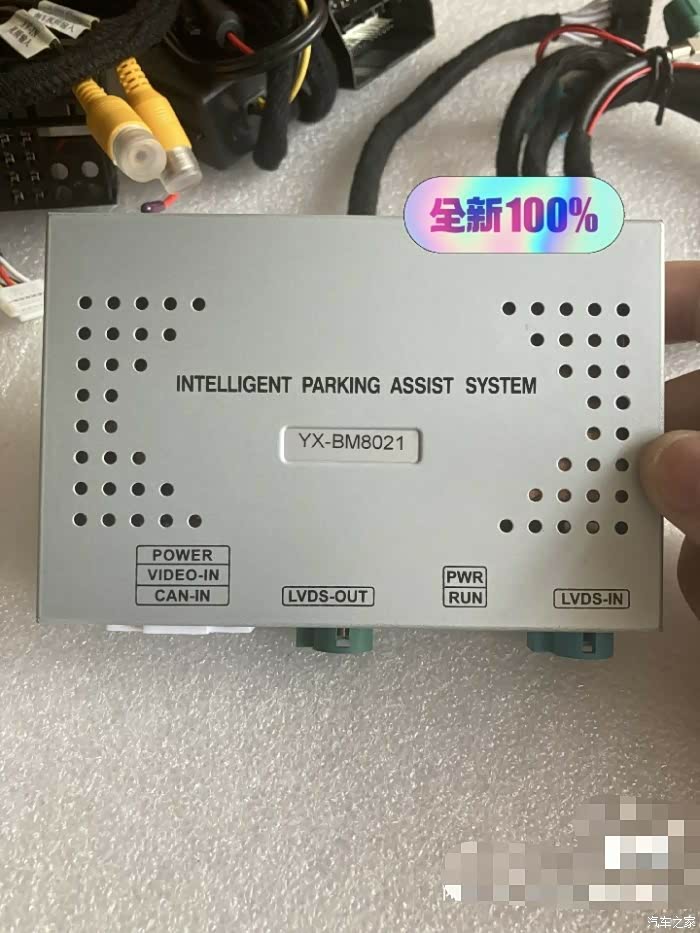

先看解码器的插口

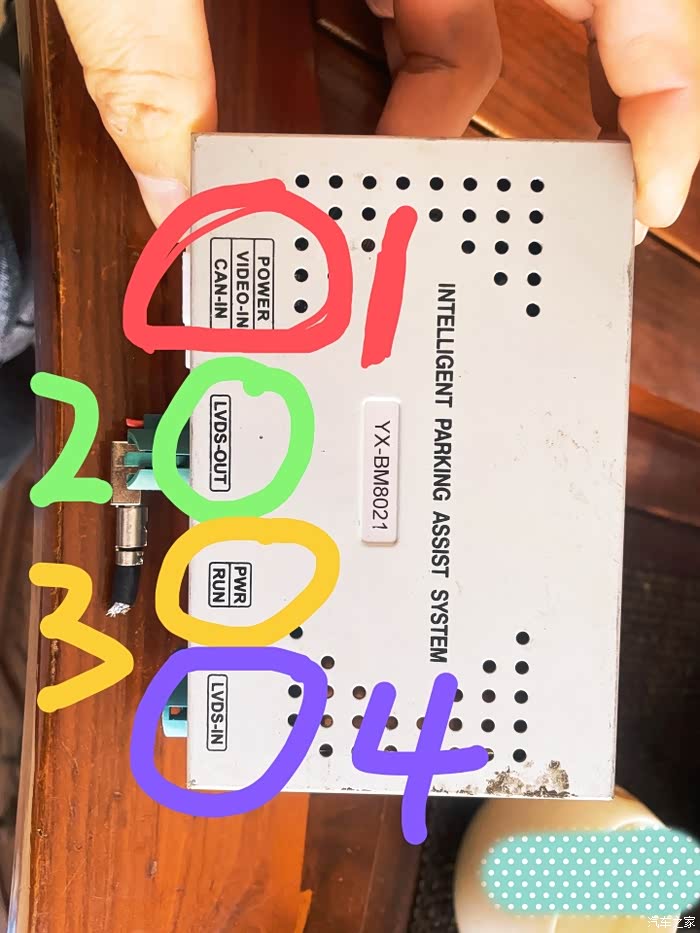

以上两个图是正面图和侧面图，序号一一对应。
1号圆圈是供电插头，也就是对应的黑色的电源线大插头，说白了，解码器需要供电。上面写着POWER，供电的意思。
2号圆头是视频信号输出给宝马原车显示器的插头，上面写着OUT，是往外输出的意思。
3号是电源指示灯，解码器接通电后会亮或者闪烁。
4号圆圈是解码器视频输入端口。是连接倒车后摄像头的，摄像头信号输入给解码器。

很简单的，解码器就是1号红色供电一个插口，4号紫色摄像头输入一个插口，2号绿色输出倒车视频信号一个插口。
(1)解码器供电

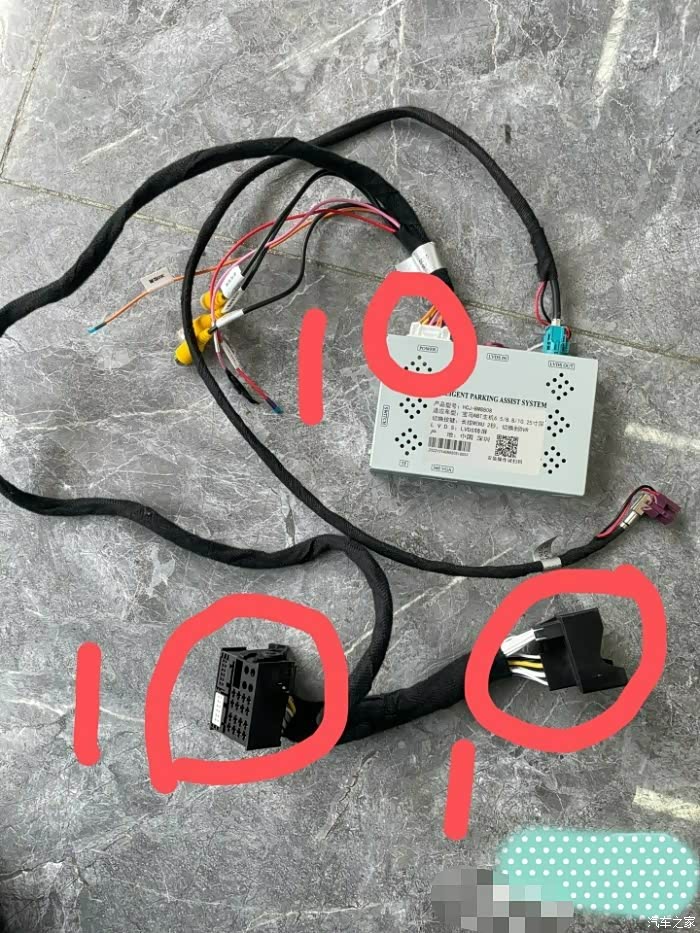

我们在看一下1号插头的红色连接线。

供电线有三个插头，为什么呢，原车主机本身一个插头，把原车的主机供电插头拔掉后，给原车主机供电的插头，插到上图右下部分的红色圆圈(公插头)上，然后分出两个插头，一个给解码器供电(最上面的红圆圈)，一个给原车主机供电(左下圆圈)，这样解决了供电问题，也就是原车的供电线。分成两路，一个给原车主机供电，一个给解码器供电。

(2)解码器获得视频信号输出给显示屏

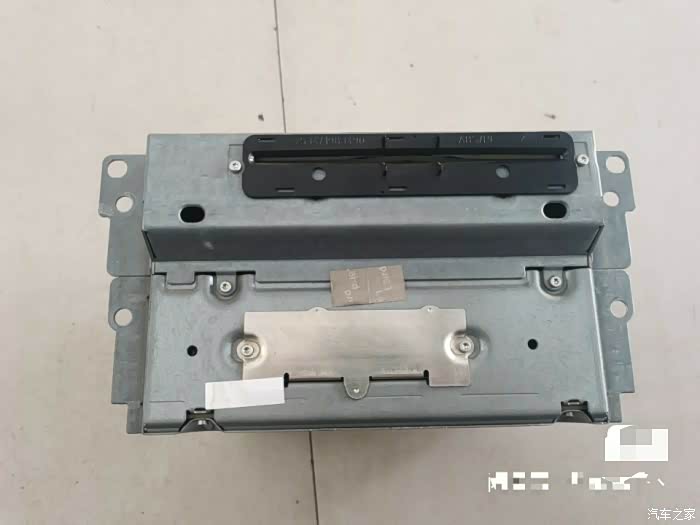

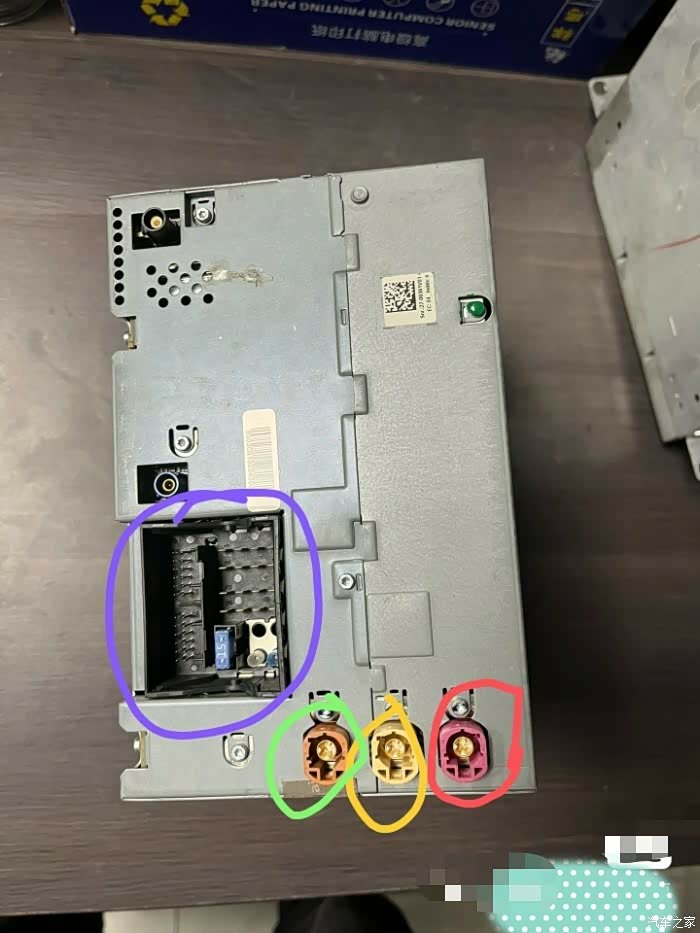

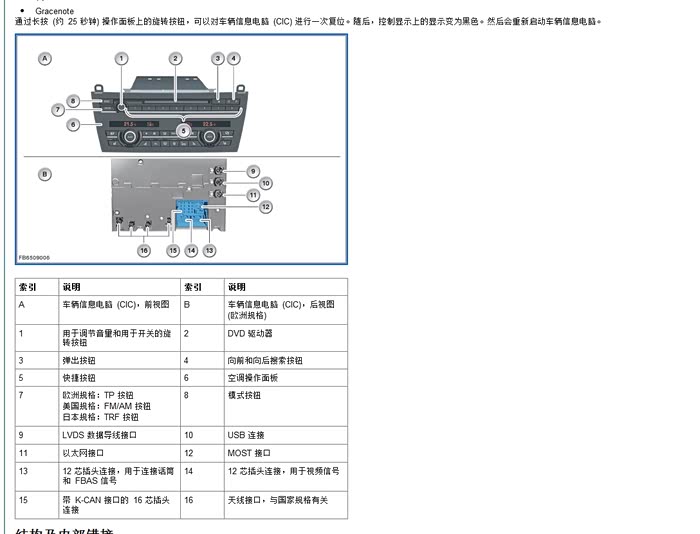

我们先看原车主机和显示器，下面是原车主机拆下来的，分别是正面，背面图片。

说说上面的图，大黑框是原车主机电源供电插口的下面三个最右边的孔是连接解码器的，用视频线连接，其他两个孔一个是网线，一个是原车的USB线孔，具体可以看下图。

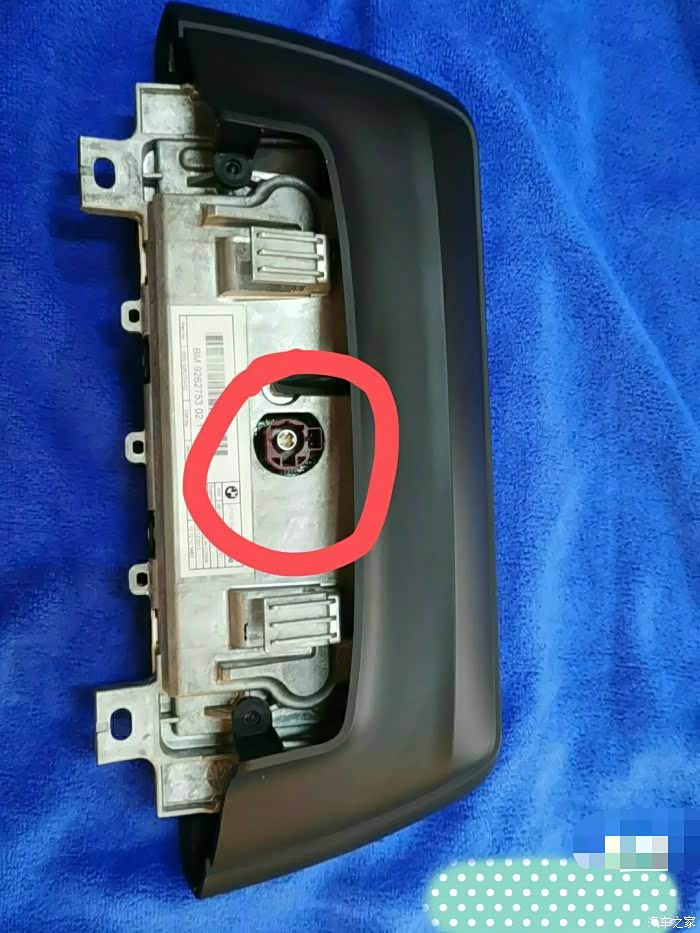

我们再下原车显示屏，如下图

红色圆圈就是原车显示屏接口。原车显示屏通过这个接口与原车主机孔相连(就是再上面那一张图的9号插头)，原车显示屏只有一个接口，就这个接口。

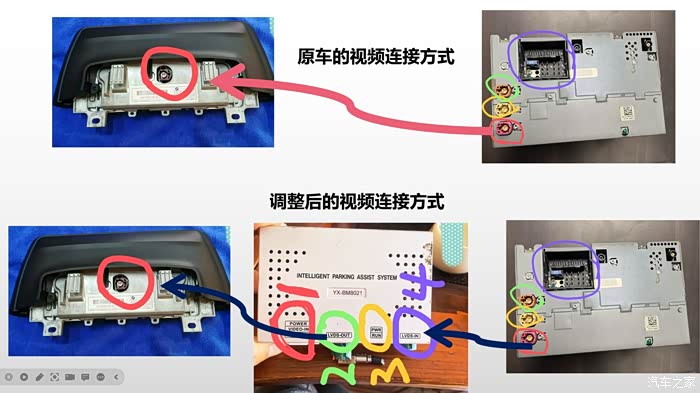

我们在看解码器插口，上面已经说了，有一个是in，有一个是out，我们就是把原车的视频接口，通过视频线连接到解码器，解码器再输出到显示屏，这样就OK了，具体如下图。

具体补充一下，原车视频线，连接主机和解码器，附带的视频线，连接解码器和显示屏。务必注意！

如上图，看箭头的连接点位，一个是in，一个是out，别弄反了。

(3)摄像头如何给原车连接。

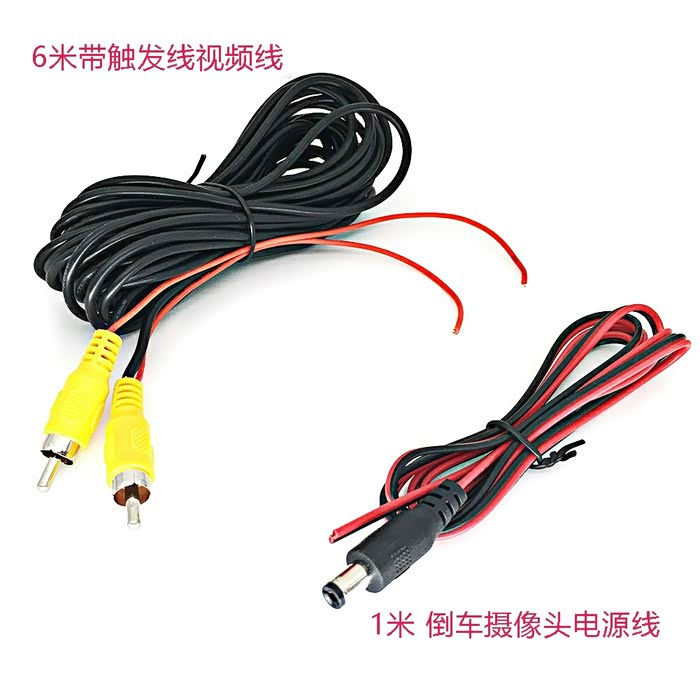

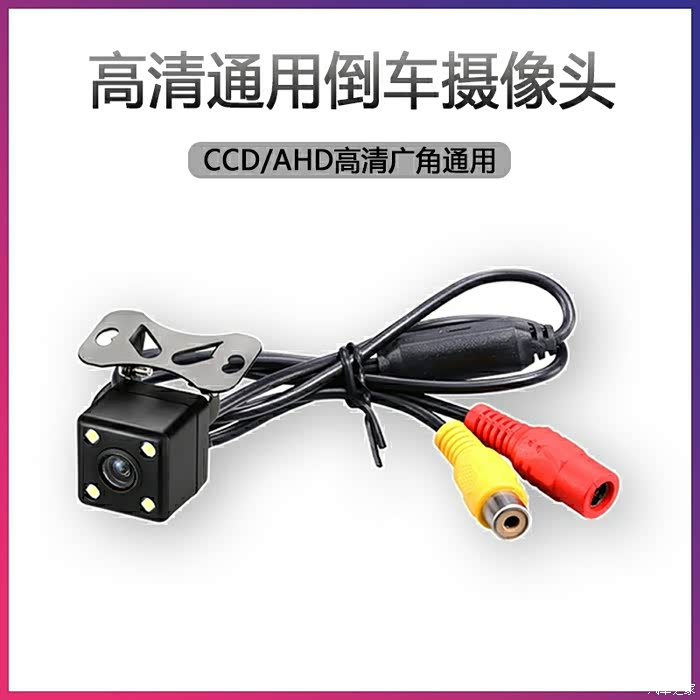

其实摄像头这一部分很简单，摄像头有两根线，一个是摄像头供电线(红色头)，一个是摄像头视频信号线(黄色头)。如下图

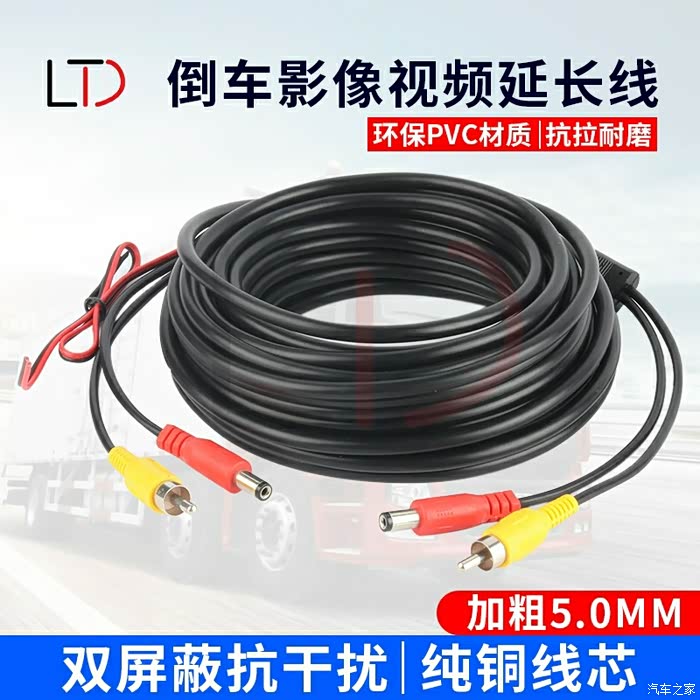

摄像头通过延长线给中控主机想连，也就是从后备箱到主机走线，需要延长线，如下两张图

其中黄色圆头都是延长线。红色是倒车电源线，一根就可以。倒车时给摄像头一个12V的高电压，摄像头通电。

摄像头的黄色线头和延长线的黄色部分相插，红色电源两个头相插，
此时，顺着车排线，一直走到中控主机，这里说一下摄像头供电。

如上图，1圆圈红色线接延长线2号或3号任意一个(电源线中的黑色的线头包起来，用不上，黑色线也不需要连接任何地方)，延长线另外一端走线至中控主机，在解码器供电部分，会有一个红色线头，是单独在倒车时候给摄像头供电的。

上图中粉色的线就是解码器供电线分出的倒车电源线和信号线，是一根线，倒车时才有12V的电，后摄像头才工作。把他连接到后摄像头延长线的红色线上就可以。

注意:延长线的两个红色线(图中2号和3号)，其实是通的，本质是一根线，是摄像头电源供电线。

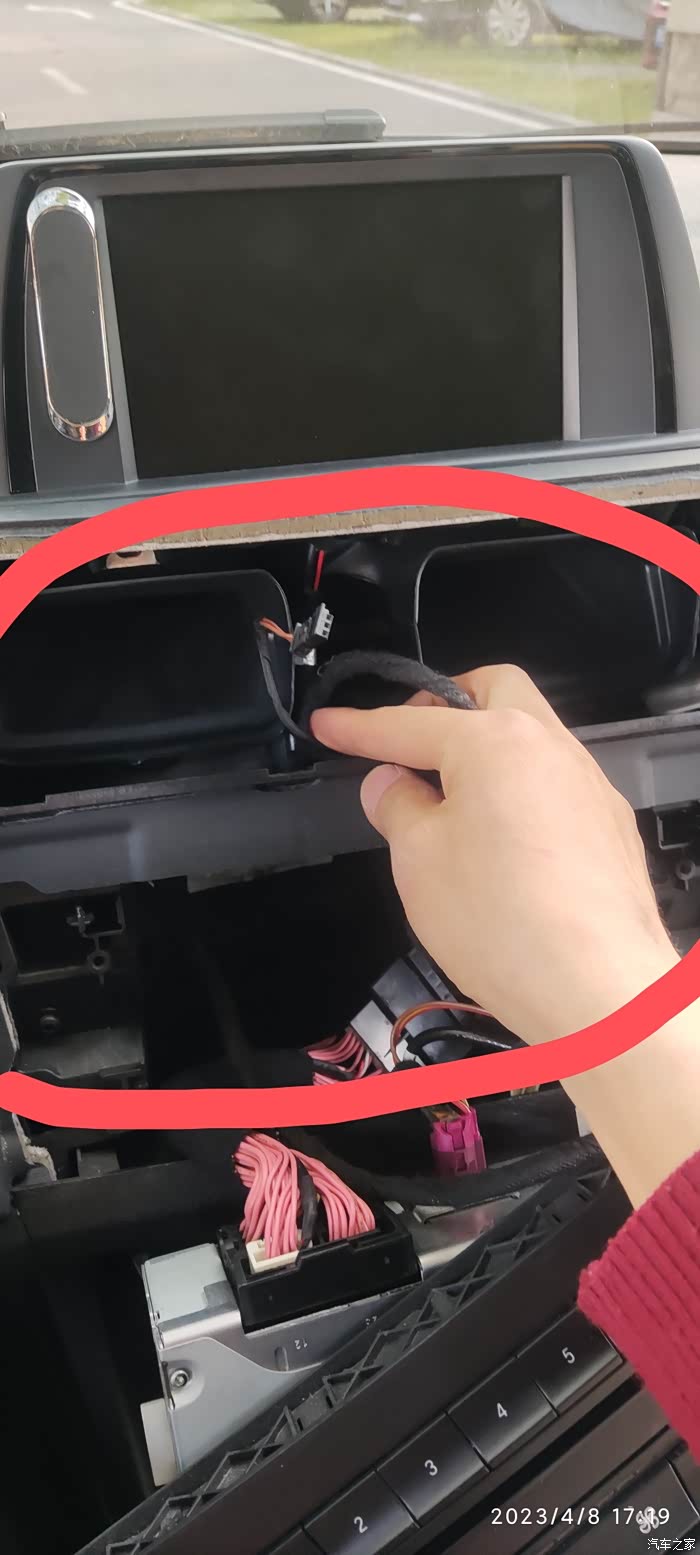

上图中就是从手套箱过来的延长线，和主机线供电线中视频端口和电源线连接。这个图只是示意图，并不是最终的连线，最后要绕道中控和手套箱后面去走线。

(4)视频信号线和解码器连接

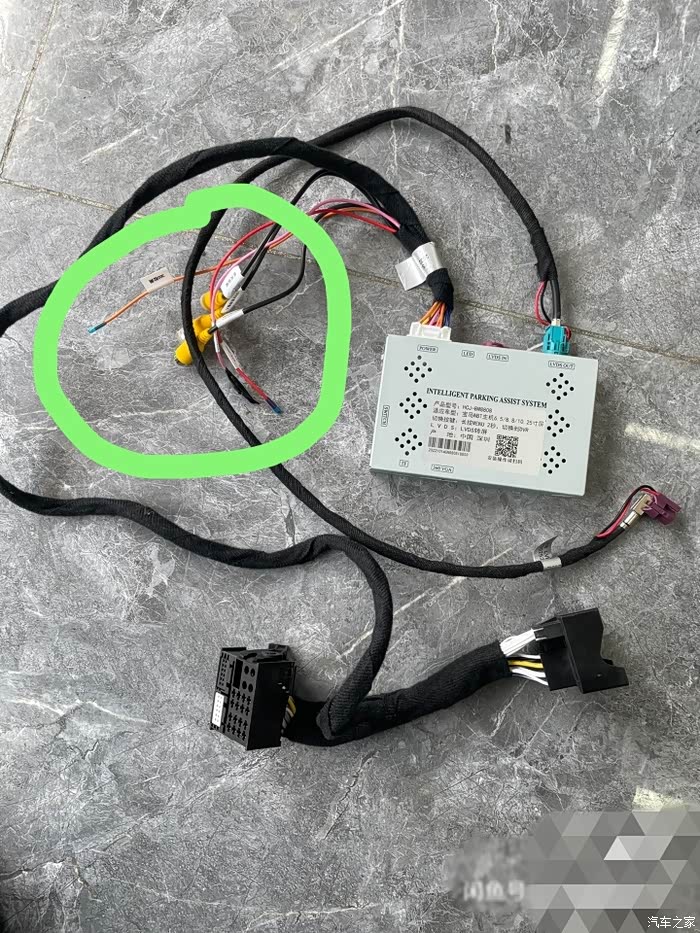

解码器供电线会分出一个倒车摄像头插头(下图中绿色圆圈的黄色部分)，会有一个白色标签，显示倒车摄像头，插上就好了。还有一根红线是倒车信号线(也是倒车信号线，说白了，倒车时给摄像头供电，不倒车时没有电)，这个很简单的，一下就看懂了。

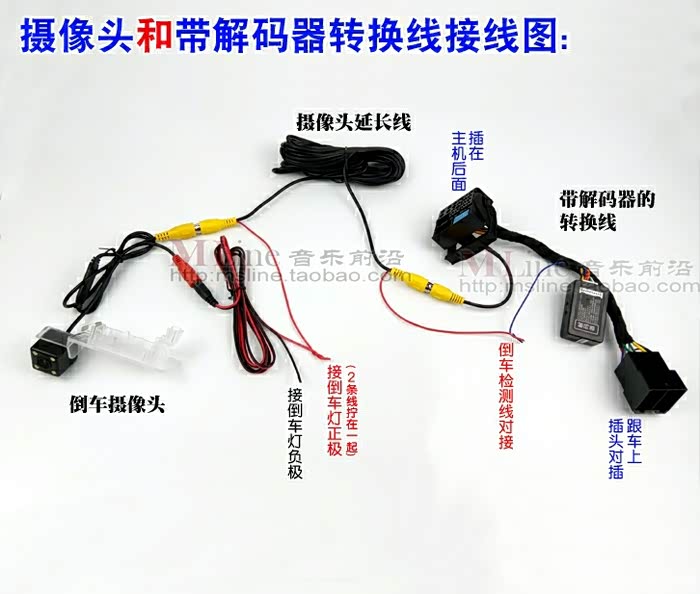

如下图，是一个简化了的倒车影像连接示意图，所有的车，奔驰宝马奥迪保时捷玛莎拉蒂，都是一个原理一个道理，看懂了，什么车都可以装，无非是排线的问题。

原车没有倒车影像，很不方便，自己动手加装，其实很简单，学会了一个，什么车型的都可以自己动手了。

下面讲解拆装步骤。

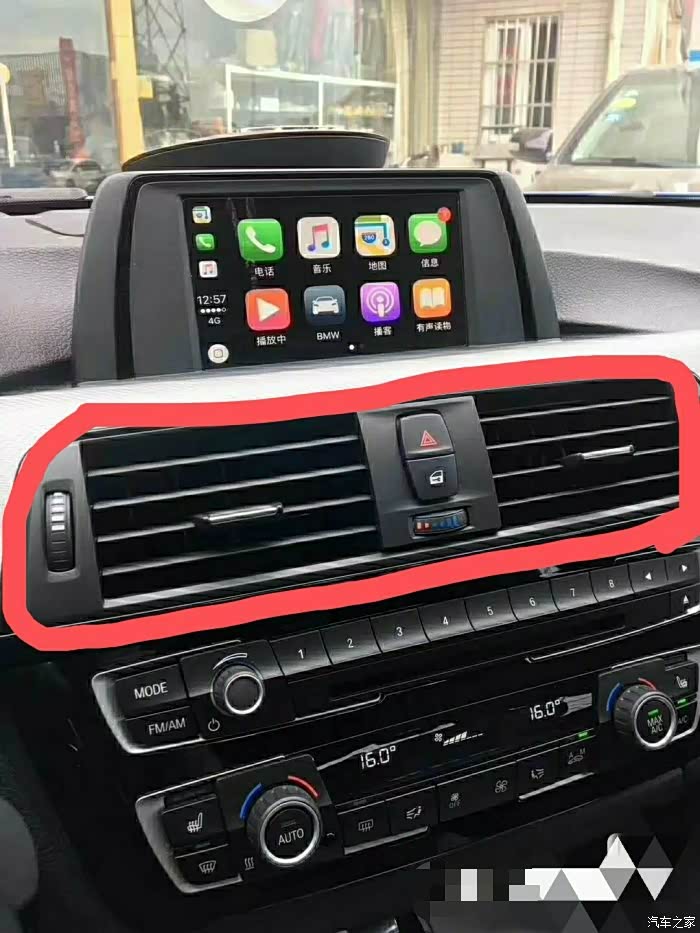

第一步，拆原车中控部分中间的空调出风口。

用力拆，不要怕扯断，都是卡扣，没有螺丝，注意，拆掉后，里面有两个插头，一个是停车闪烁灯，一个是车门锁的按键。拔掉插头，出风口就掉了。

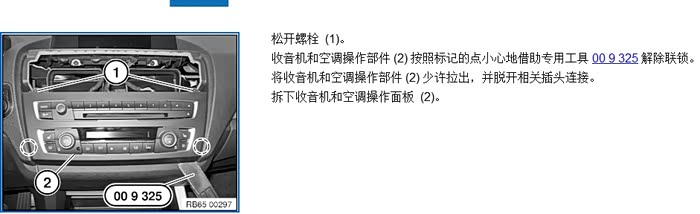

第二步，拆掉收音机和空调面板，操作如下。

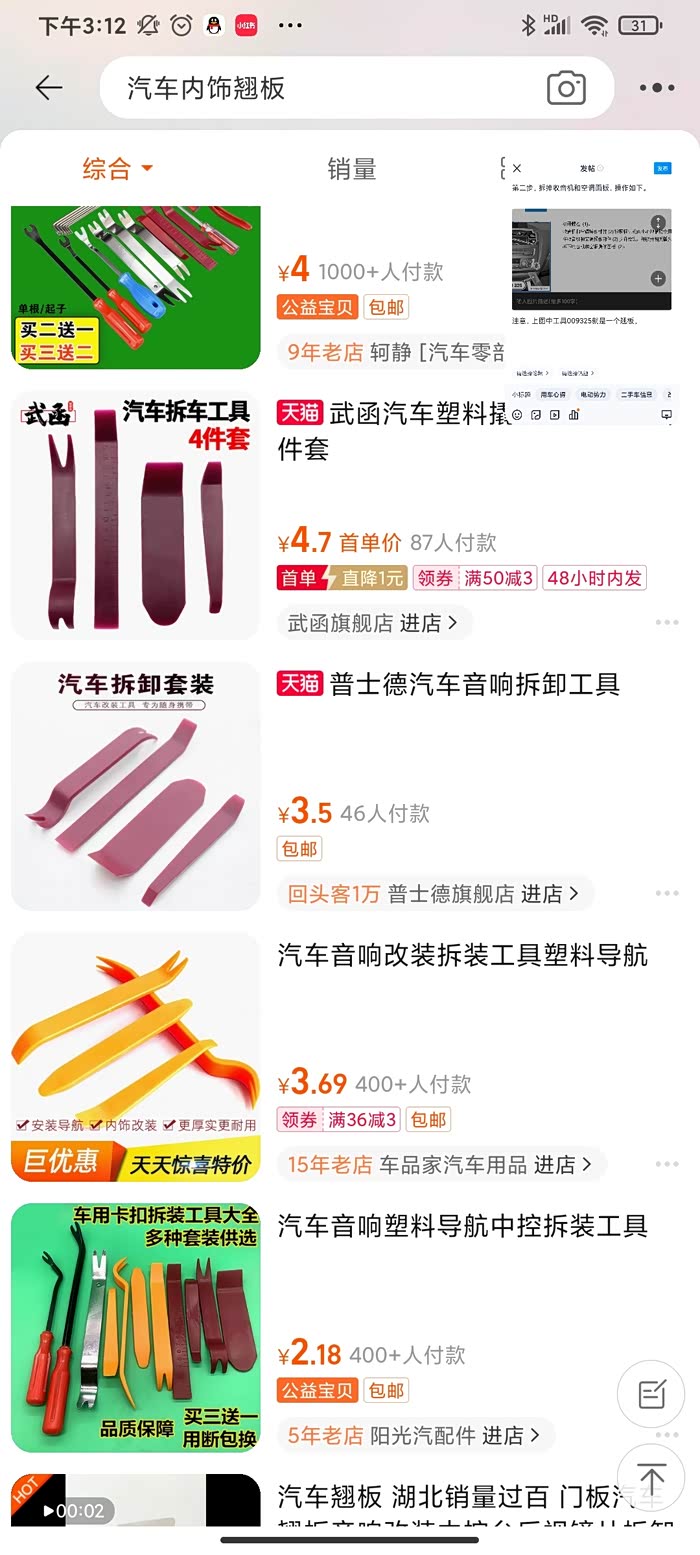

注意，上图中工具009325就是一个翘板，如下图，自己搜索去买

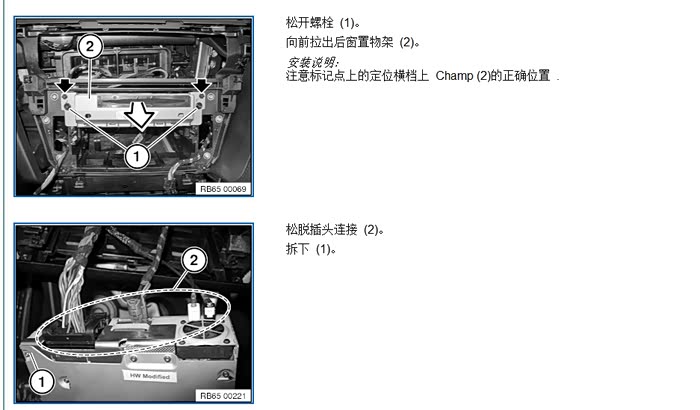

第三部，拆掉并拿出主机，操作如下图

很简单，主机只有两个螺丝，左右两边各一个，拆掉后，就拿出来主机了，
主机后面大方块是电源线插头，其中有一个是视频信号线插头，都拔下来。

第四步，拆显示屏(也可以不拆)

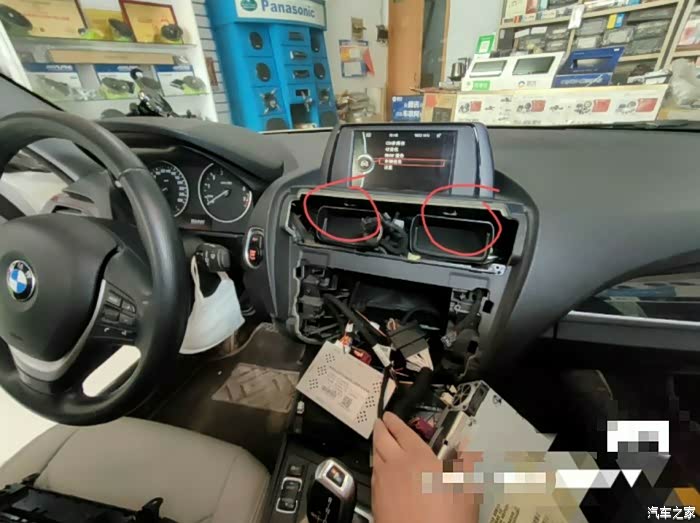

上图中红色圆圈两个螺丝拆掉，网上一拔，显示屏就掉了，很简单，注意显示屏后面有一个视频线，连接着原车中控主机。

第五步，把解码器连接到主机上，把视频线连接到显示屏上，如何连接，我上面已经说的很清楚了，不懂返回上面仔细看看。注意各种线的走位，这些线不会插错的，因为都是单方向插头，只有一个方向可以插进去，错了你根本插不进去。跟电脑的排线一样的，跟电动自行车充电器的线一样的，插反了你根本插不进去。

第六步，安装摄像头，并沿着汽车副驾驶测底部卡扣走线，经手套箱进入中控。这里重点讲解一下视频线如何进入车内，如何拆手套箱。

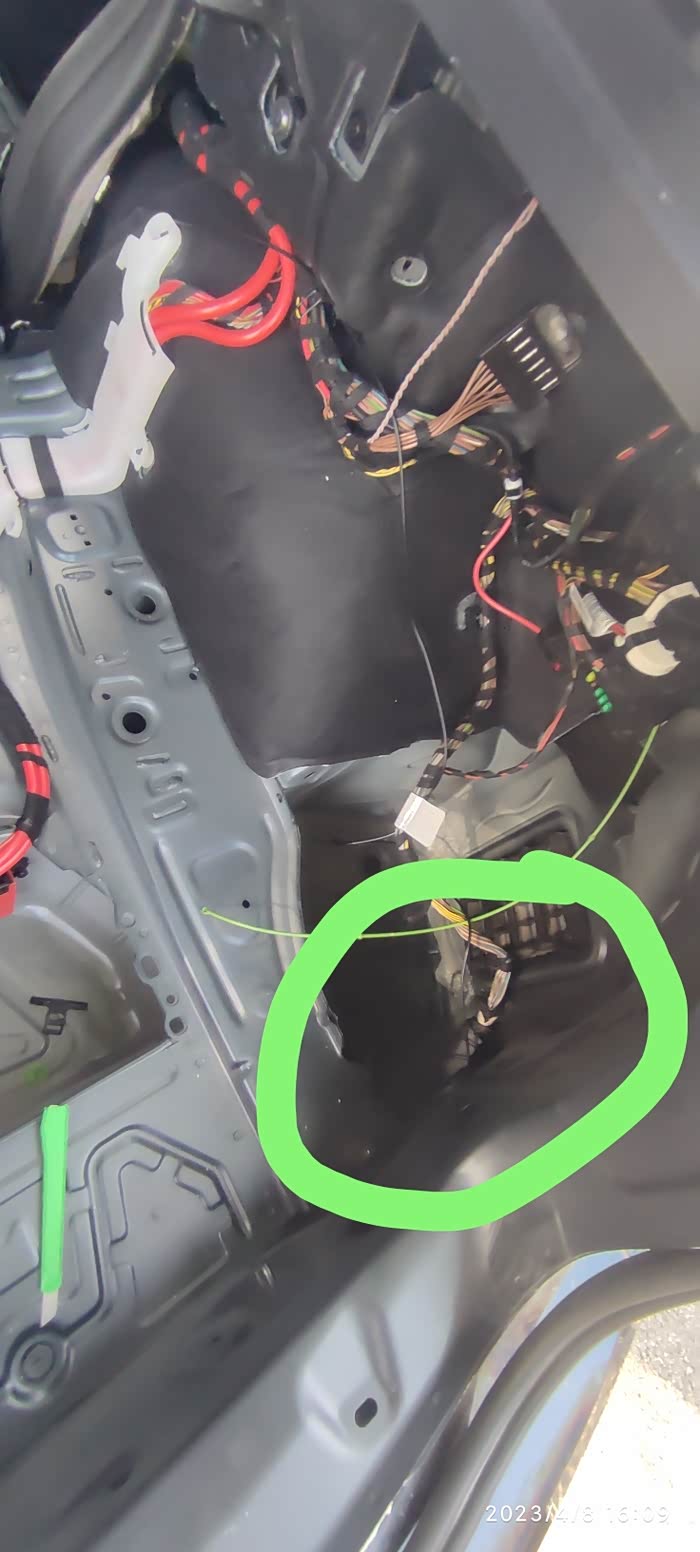

首先，拆除后备箱地板，没有螺丝，全部手工拿掉内饰板。就漏出了后部的所有线路和保险盒。

上图是后备箱与与车外部的电线连接孔，类似于一个中间空的橡皮塞，有点硬，用力拔就掉了。，后备箱尾部的摄像头线就是从这里进来的。
因为不好进，我就用刀在这个橡皮塞子上雕刻出一个沟槽，让视频线啊从沟槽进来。
然后视频线穿过后部座椅，沿着汽车边缘卡扣，进入到手套箱。在与中控部分主机的接头连接，此时，形成了闭环。

再说一下手套箱如何拆除

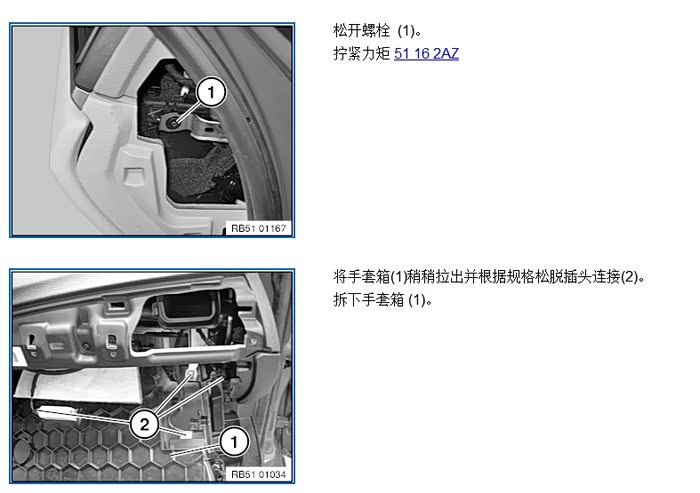

下面三张图按步骤操作

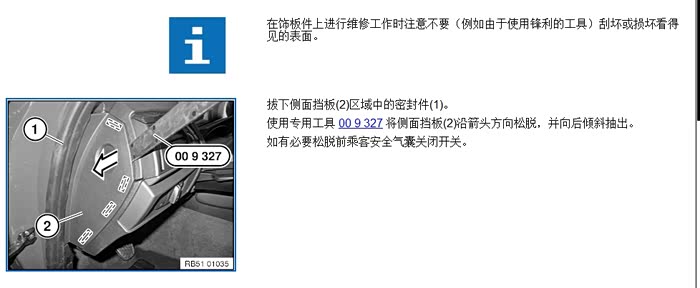

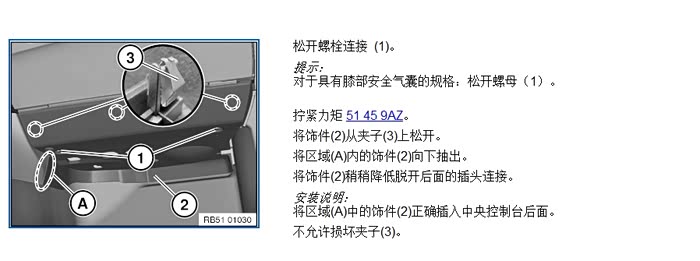

如上图，先拆副驾驶侧下面的护板，只有两个螺丝，是六角方形螺丝，其余是卡扣，里面有一个脚步灯插头，拔掉即可。

全部用翘板拆。

注意，上图侧面挡板是主驾驶侧的，副驾驶侧是对称的，一模一样，按照步骤操作即可，没有螺丝，全部是卡扣，用翘板拆。

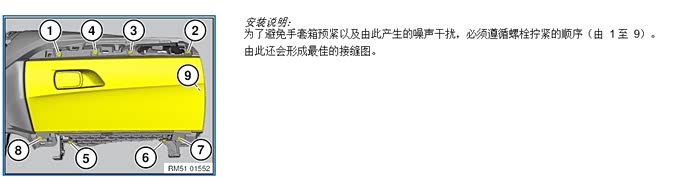

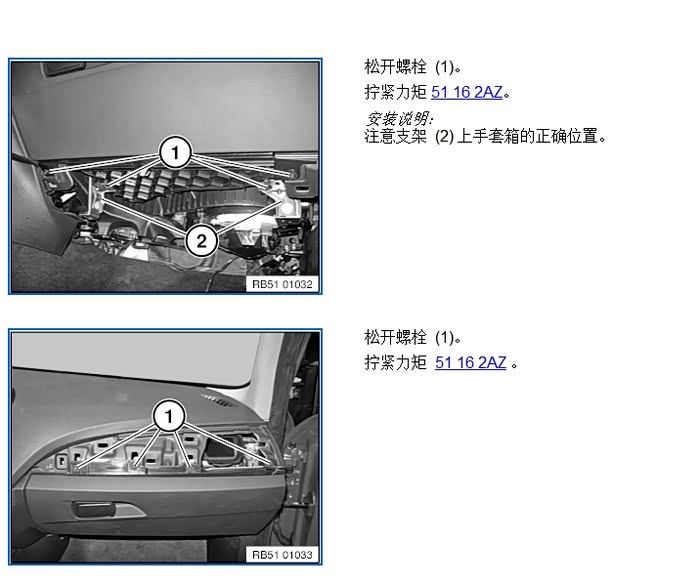

上图中，先拆掉4个螺丝，再去拆手套箱上部的4个螺丝。

上图中，拆侧面螺丝和下面的手套箱灯泡插头。

至此，手套箱拆下来，记住，总共是9个螺丝。如上图中黄色区域所示。

这样，视频线就可以选择从副驾驶侧走线，从后备箱进入手套箱后面，再进去中控主机那里了，记得手套箱后面的线，用扎带稍微固定下，免得掉下来或者会晃动。

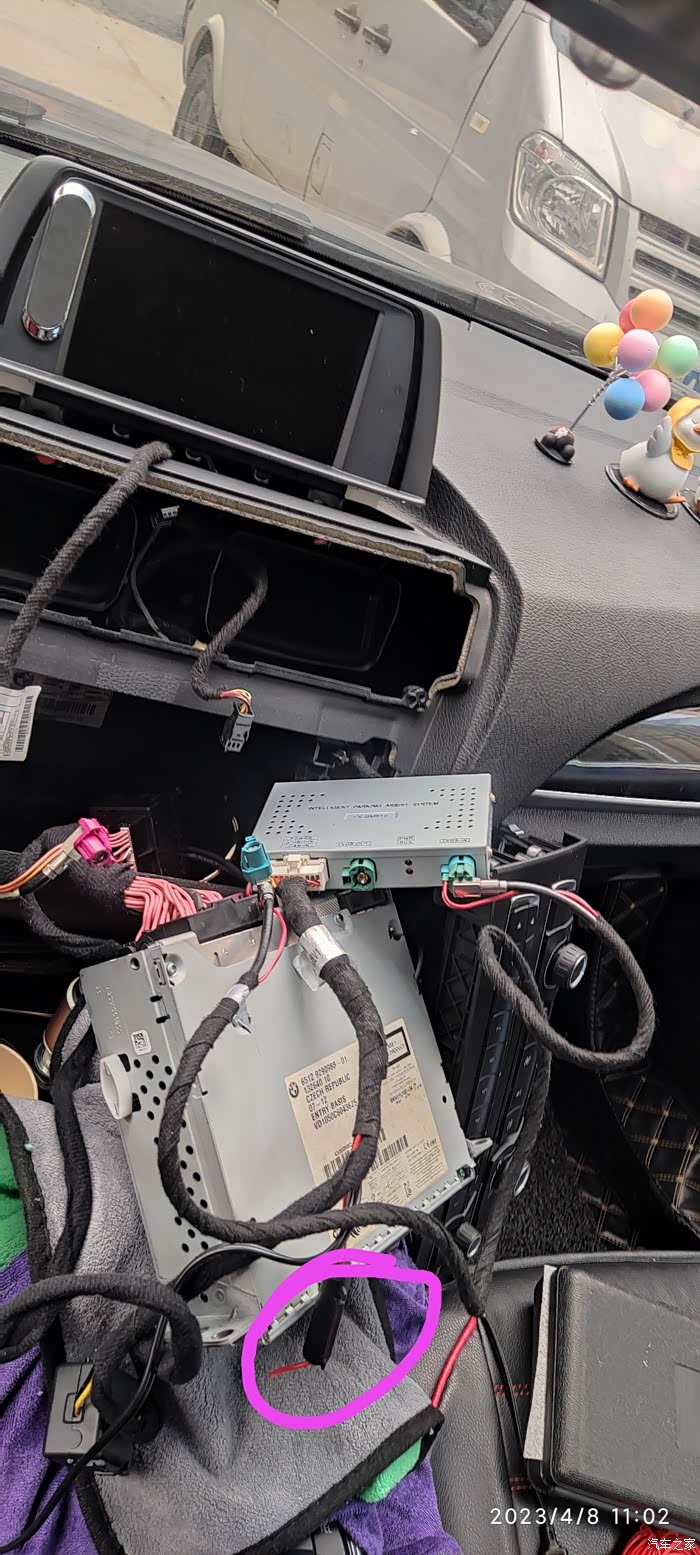

上图中，中控台后面空间很大的，完全可以放的下主机和解码器。不必担心空间问题。

第七步，说一下后摄像头如何安装。

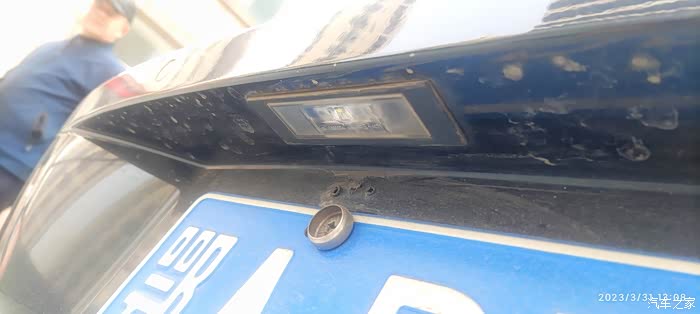

上图中，后摄像就是安装在牌照灯上的，牌照灯没有螺丝，是个卡扣卡上去的，按照自己的车型，买对应的牌照灯摄像头卡槽，就可以无损安装后摄像头，具体可以在某宝买。

然后摄像头链接视频延长线，从后备箱孔进入车内，至此，所有步骤基本安装完毕。

最后说一下调试，一切安装好如何显示倒车影像。

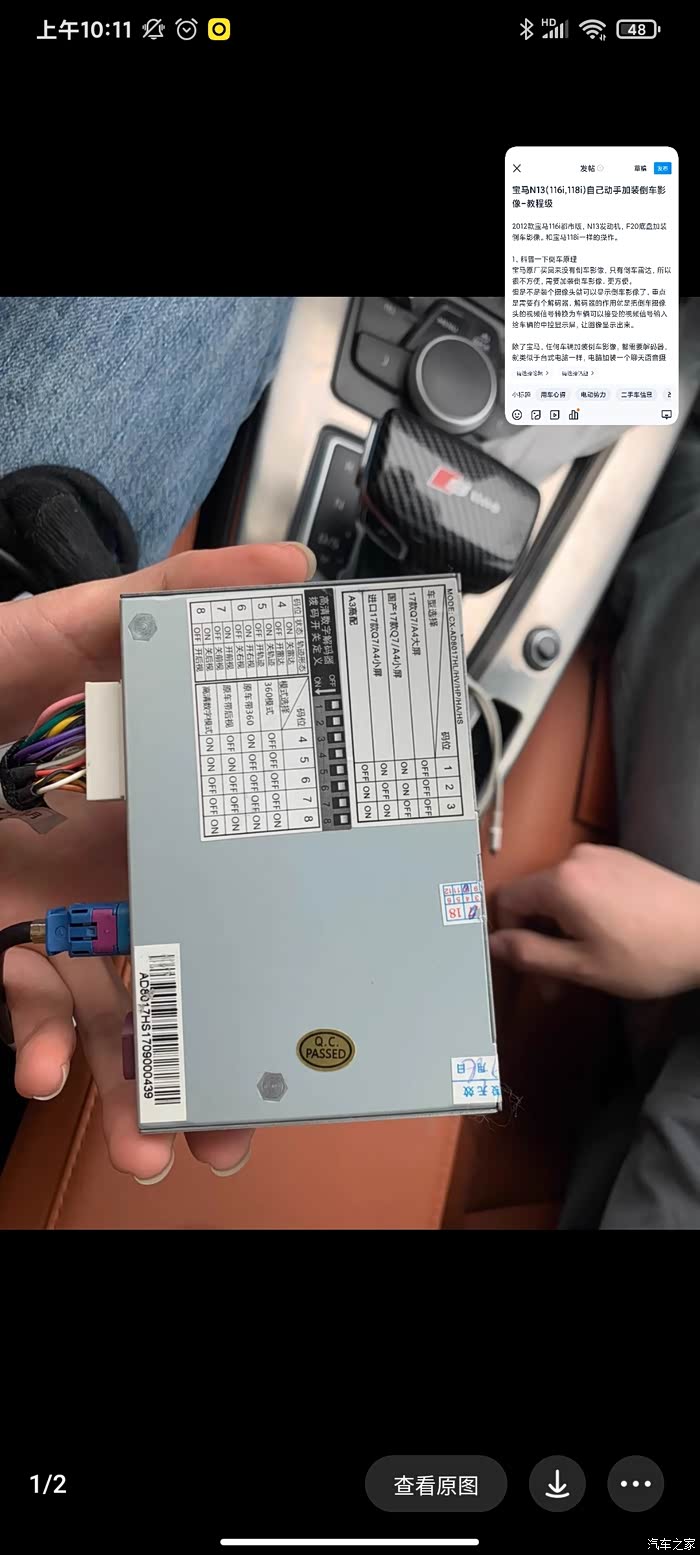

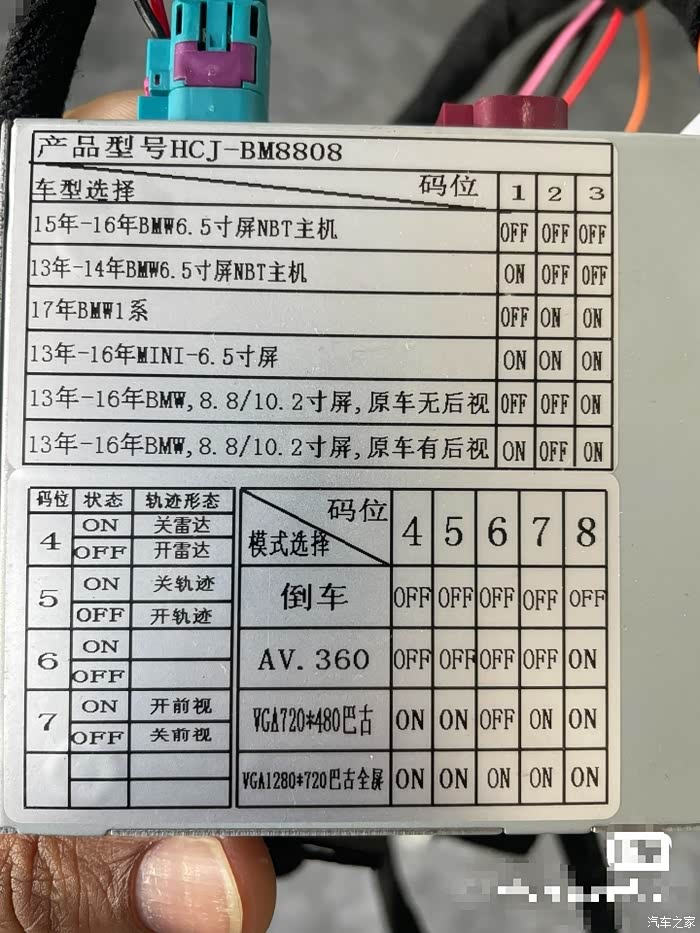

先看解码器背面图(下图）。

上图中背面说明书虽然为2015款1系，但是我的2012款也可以用，且无异常现象。

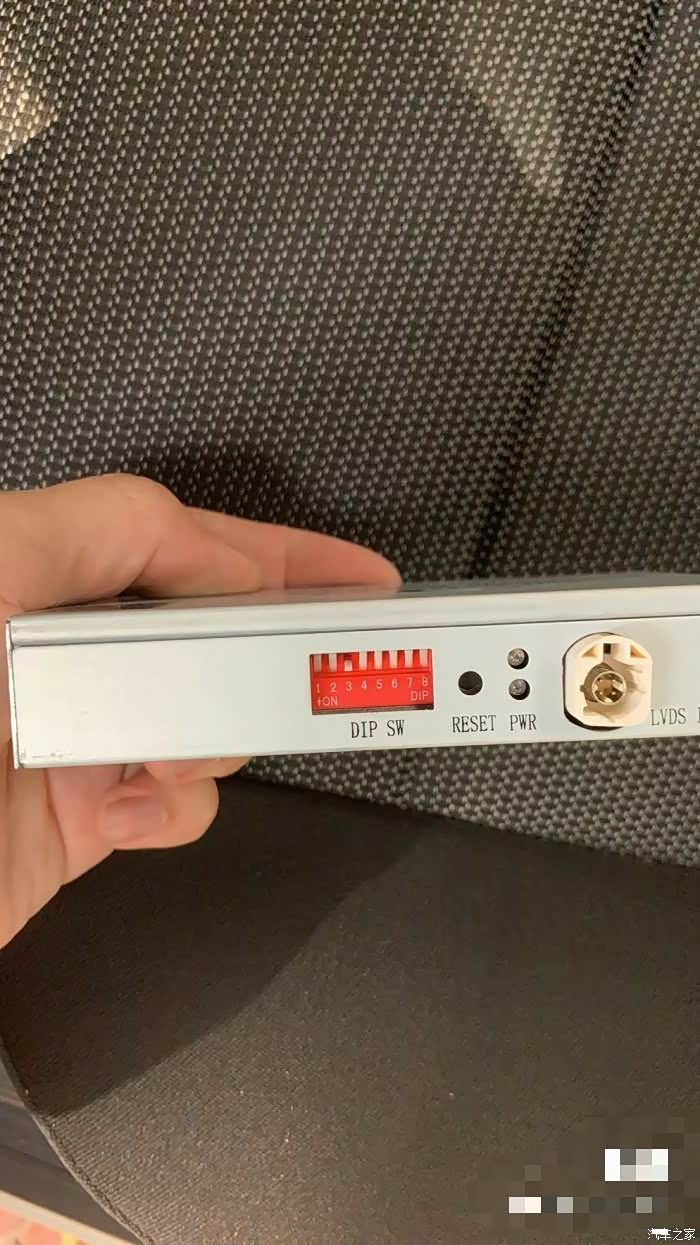

如上图中红色区域就是解码器的拨位开关，拨到向上为on，向下为off，根据背面的说明书拨到对应档位，关闭车的电源(或者拔掉供电口，重新插上通电)启动车辆，倒车，就会有倒车影像了。
