实用小改：行车记录仪完美改装USB接口。求精。
因不愿改动原车线路，但又要获得完美的使用过程，小改作业，希望对大家有所帮助
昨晚上发表请教手套箱拆卸教程，感谢“老威龙”解答。
趁着今儿个风和日丽的，抓紧把车从地库中开上来施工。
首先你要了解：行车记录仪电压电流是多少，我的是5V1A，现在手机充电都是5V1A或5V2.1A，USB是完美兼容的。
需要用到的工具及材料：壁纸刀，绝缘胶布，USB线。
下面步骤开始：
昨晚上发表请教手套箱拆卸教程，感谢“老威龙”解答。
趁着今儿个风和日丽的，抓紧把车从地库中开上来施工。首先你要了解：行车记录仪电压电流是多少，我的是5V1A，现在手机充电都是5V1A或5V2.1A，USB是完美兼容的。
需要用到的工具及材料：壁纸刀，绝缘胶布，USB线。
下面步骤开始：
1，打开手套箱，发现后面可以看到线束，不用拆卸，节省一大步骤。
2，将记录仪线从接口中扯出。左手伸进去接线，右手下面递线。
3，两根需要用到的线。下面是电子狗的线，回头再步线。
4，暴力开始，壁纸刀直接截断，点烟器口留着回头备用。USB线长度随意，我把线留的和点烟器截断的线长度一样。谁家没个10根8根的USB线是吧
5，记录仪线里面是2根，一红一黑。USB线是4根，红黑白绿。红正黑负，白绿是数据正负线。这张图可以看出记录仪线为铜线还是不错的，USB线太次，压根就是几根细铝丝，建议用质量稍好的USB线。
6，红接红，绝缘胶布缠好，黑接黑，绝缘胶布缠好。绿色线已经缠到里面了，现在是黑接黑，白线等下也缠起来，为了你的电器安全，4根线除了同色外绝对不能互相接触。
7，初步完工，下面进行细加工。
8，把线两边多富裕点缠好，防止氧化。
9，通电试验。杯托点烟器，因增加净化器一台，点烟器口不够用，但是不愿换一拖三点烟器，没有这种干净利索，到处是线太乱，而且带测电瓶电压的，起码60以上，还要花钱

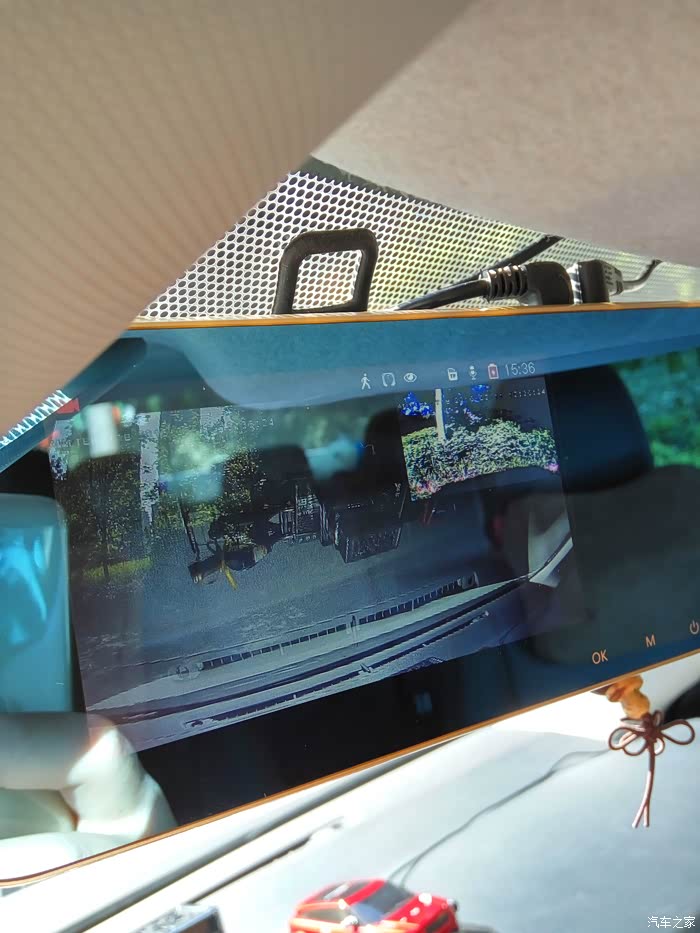

10，通电后正常工作。
11，将记录仪新改USB插口插入导航预留USB接口，正常工作。
12，收线，布线。3M胶，绝缘胶布，螺丝刀，壁纸刀随时带着，方便。
13，将电子狗线布好，放入地胶下面。
谁能看到左上角有根线

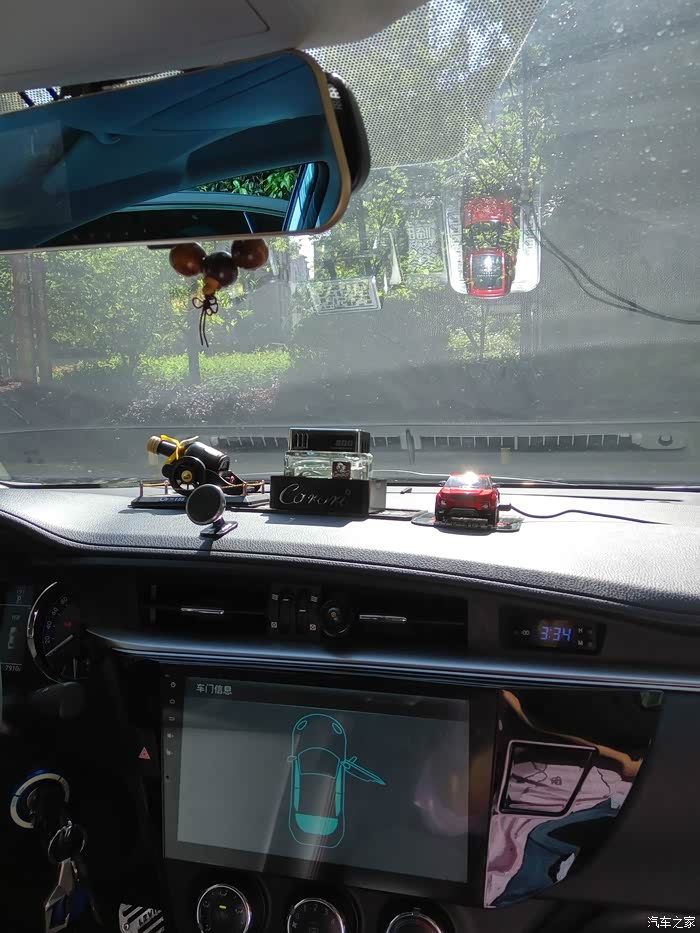

14，施工完成，脚垫归位。
还算干净吧。烟灰缸淘宝60，在家淘宝一家批发店购买，20块钱，号称航空铝。还有一些小东西，非常便宜。
电子狗的线在中控上面无法再进行收纳，只能摆放上面。马上要被淘汰的酒摆件，同样在那家店购买，不过挺好看的。
施工剩下的材料，USB线扔掉，点烟器线留着。
点火，准备出发。
在出去进行了一个小时的试验之后，发现导航USB线电压不稳，将线从手套箱拿出，同样走暗线，连接在杯托点烟器1A接口上，试验10分钟，工作正常。这是在地下车库拍的，右上角红色指示灯显示充电中。
这是在地下车库拍的，右上角红色指示灯显示充电中。
最后编辑于2016-05-11 18:27:48
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
记忆飘扬在共度旳天空 2016-5-11 18:06:49 发表在 主楼
因不愿改动原车线路，但又要获得完美的使用过程，小改作业，希望对大家有所帮助昨晚上发表请教手套箱拆卸教程，感谢“老威龙”解答。趁着今儿个风和日丽的，抓紧把车从地库中开上来施工。
首先你要了解：行车记录仪电压电流是多少，我的是5V1A，现在手机充电都是5V1A或5V2.1A，USB是完美兼容的。
需要用到的工具及材料：壁纸刀，绝缘胶布，USB线。
下面步骤开始：
1，打开手套箱，发现后面可以看到线束，不用拆卸，节省一大步骤。
2，将记录仪线从接口中扯出。左手伸进去接线，右手下面递线。
3，两根需要用到的线。下面是电子狗的线，回头再步线。
4，暴力开始，壁纸刀直接...楼主觉得这种怎么样，输入12V 24V均可，输出是5V 和在家里手机充电器是一个概念，就是家用的是220V转5V，这个是12V 24V转5V 大车小车都能改装，双孔的，1A标准充电，2.1A快速充电 ，我朋友改装的是这种的 打个28毫米的孔就可以了 送的还有50厘米的安装线送的线还带保险盒， 30多一套 个人觉得不错的 -
-
记忆飘扬在共度旳天空 2016-5-15 17:13:09 发表在 10楼
道理和点烟器车充是一样的。但是我感觉改这个，不如买个1拖2或者1拖3，而且不用改装不用动原车线路。各种电子设备，还是点烟器口用的多，USB用的少
那性质不一样的，改装虽然麻烦但是安全性比较好一点，你买一拖三带USB带点烟器插孔的，至少也要50大洋左右，【50算是普通的】价格先不说，功率不行啊，正常一拖三USB功率是可以的，但是点烟孔不行，最大功率也就100W以内专用，太大功率的东西一起插多了还容易烧原车的点烟器，安全性不理想的，这种改装的麻烦是麻烦点了但是安全性是可靠的，首先每一个产品都配有50厘米的国标线另外线的正极端配了一个保险盒盒子里面装一个10A的保险丝，就算是不小心插了大功率的电器保险盒也能启动保护原车电路的作用，就算是烧也只是把保险丝烧掉对原车的线路没有任何的影响，而且是输入12V 24V通用，你网上一拖三12v就是12V 24V就是24v多麻烦，最主要的是安全方面的问题：改装的这个是每一个都配了单独的线和保险盒，USB2个孔一个1A标准充电，一个2.1A快速充电，电源插座专门插车载电器，最大可以支持200w以内的电器，点烟总成即可以点烟也可以插100W以内的电器，三个组合也不过是80元大洋，从安全方面来说我肯定是选择改装的这个， -
