2019款mqb平台宝来安装导航及mib拆机安装教程详解
2019~2020款新宝来更新换代：mqb平台，此教程献给全国安装店面师傅更换导航及mib使用：
工具必备：翘板、万用表、大众拆机钥匙、绝缘胶带
没有装车经验的请勿尝试
工具必备：翘板、万用表、大众拆机钥匙、绝缘胶带
没有装车经验的请勿尝试
钥匙拔下，断电后准备开始施工

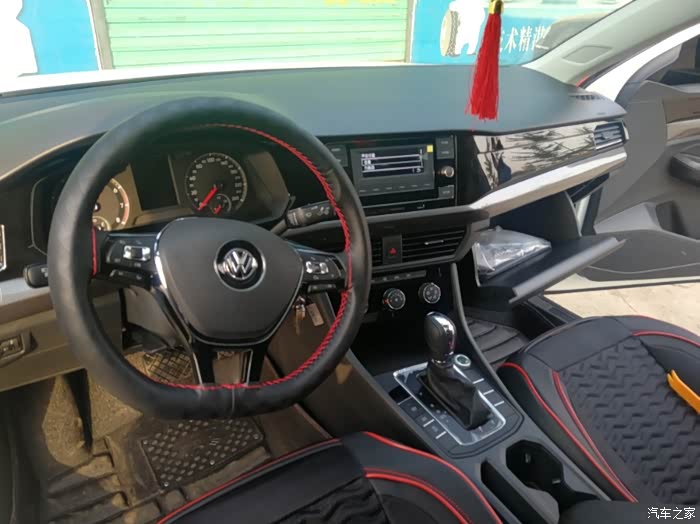

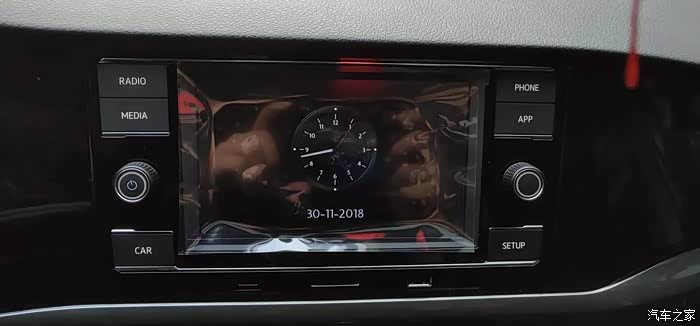

2019款舒适款自带多功能方向盘，中控CD

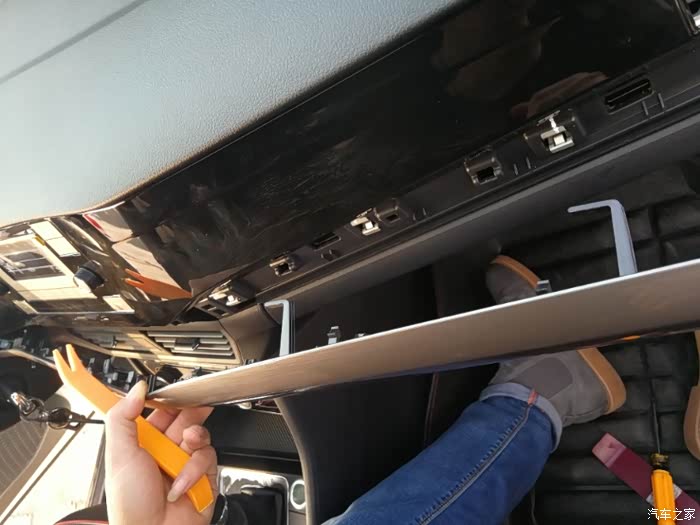

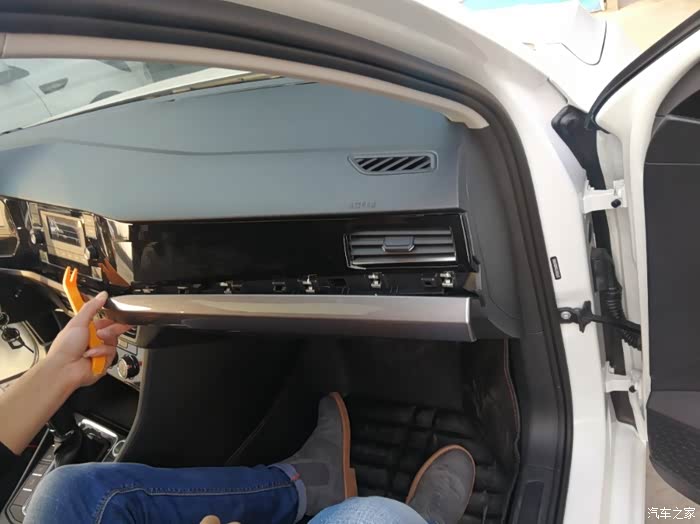

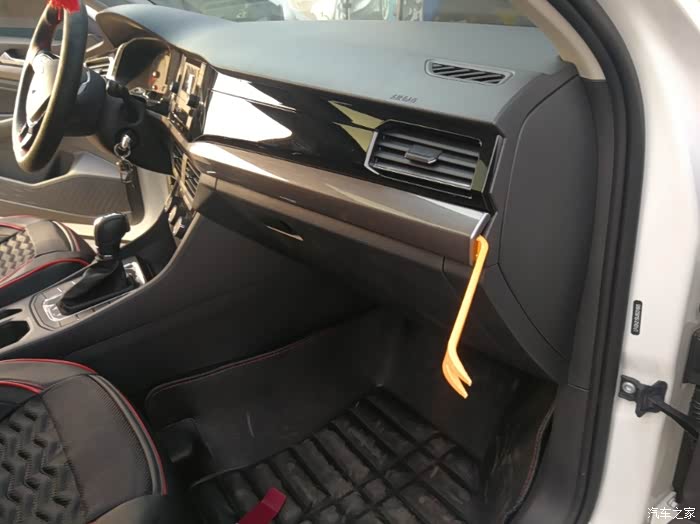

从此位置使用翘板开始

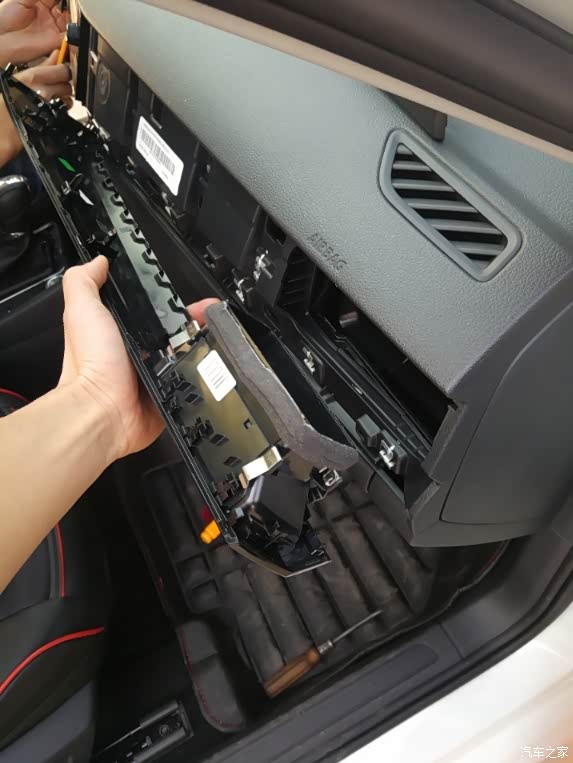

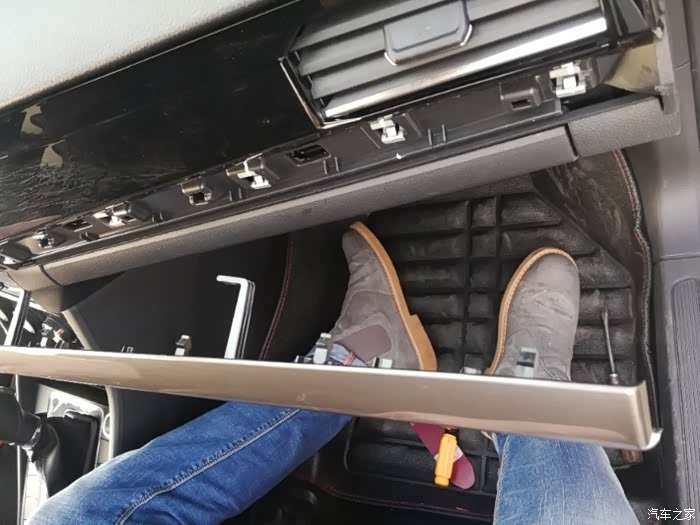

拆卸下位面框
不会拆的可以看下卡扣位置
取下

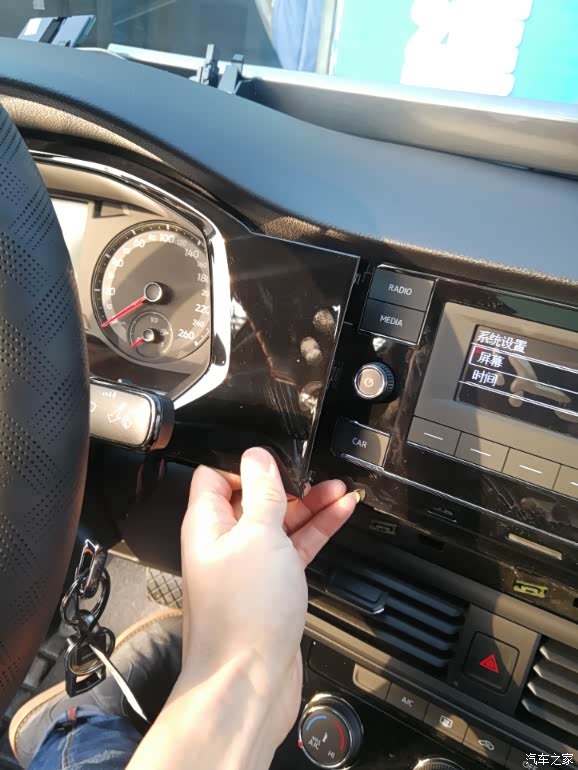

再开始拆下上位面框

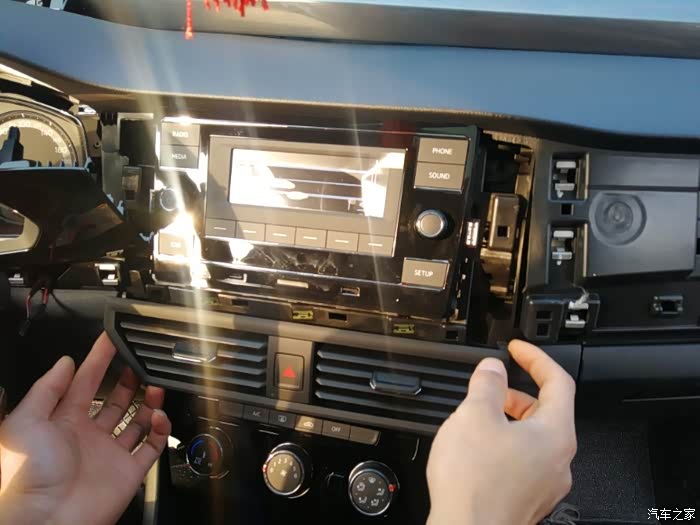

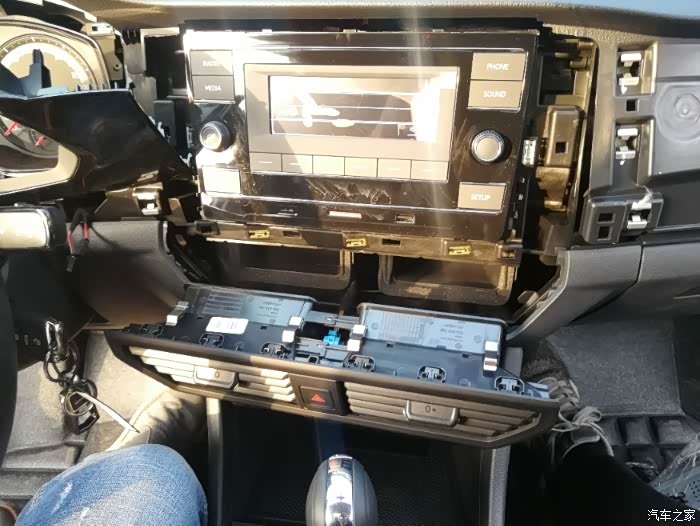

取出整体的出风口一套面框

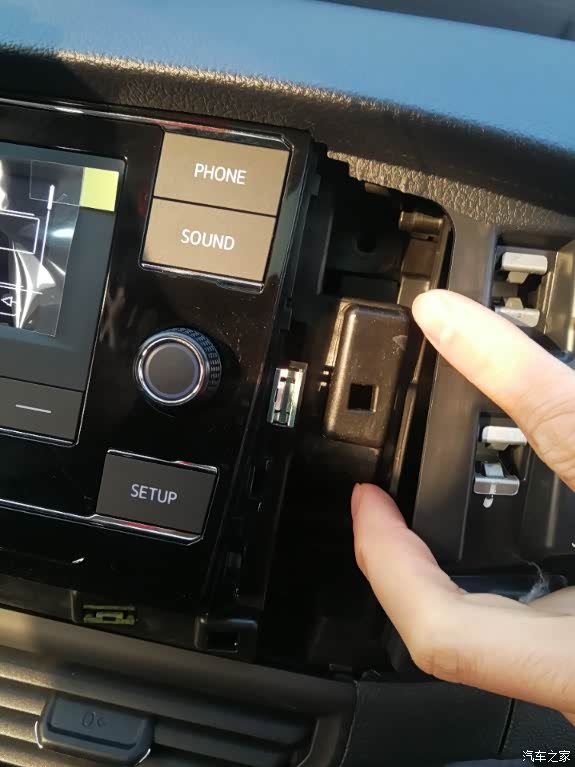

机器左侧需要拆松动，不然机器取不出来
仪表后的线束接头暂时取下
机器下方出风口取下
出风口拉出来一点即可

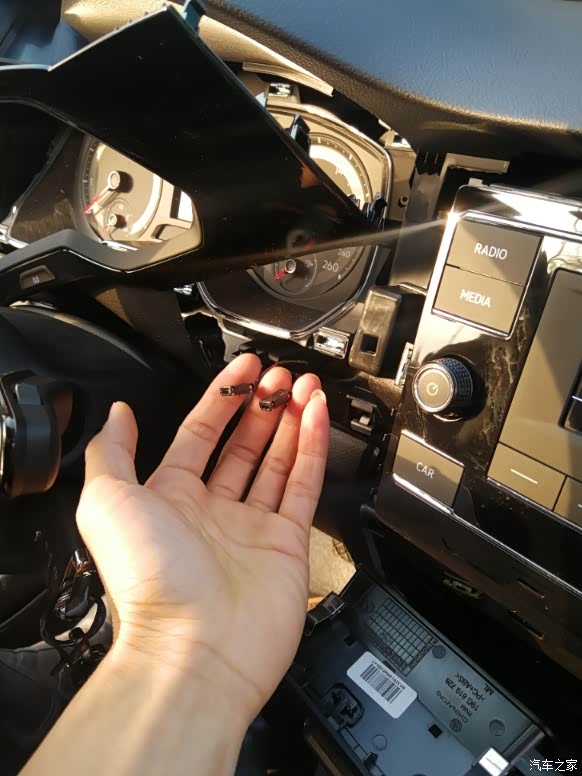

手指的两个位置有两颗T20螺丝，取下来，左右对称共4颗
机器拉出来点，上方有两个塑料卡片挡住，拿个螺丝刀往上挑一下就可以拿出来

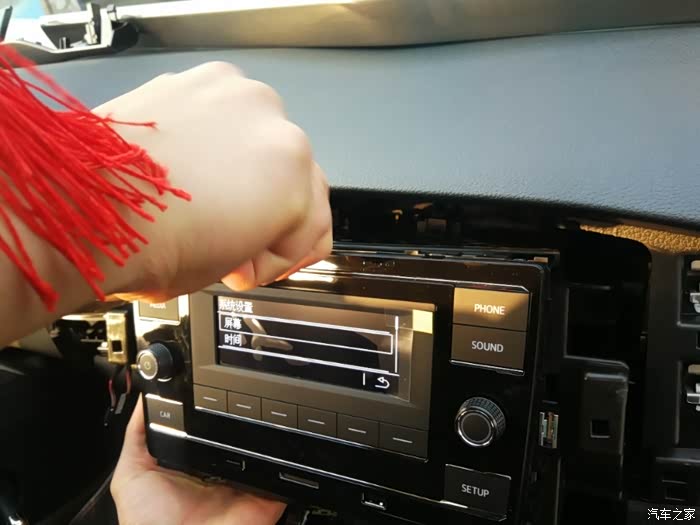

特别强调一点，拆下原车cd后，先把买的机器插在车上试试，检查下各按键有无问题再安装摄像头，挂倒车档位测试一下，机器是否提示：后视摄像头不可用字眼，重要事情说三遍，切记切记切记！提示汉字代表已开通后视

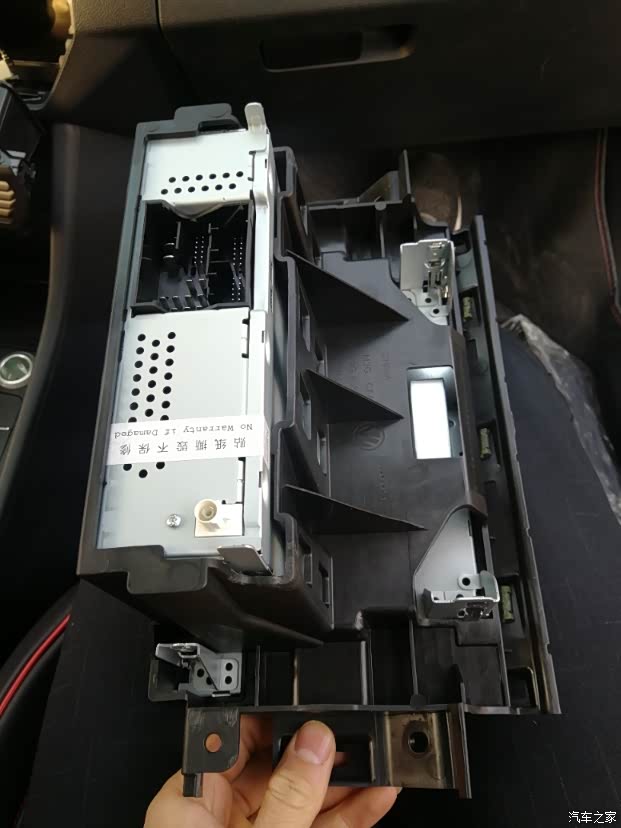

机器整体有塑料包裹，按下机器四周弹片即可取下
从后往前看这个图

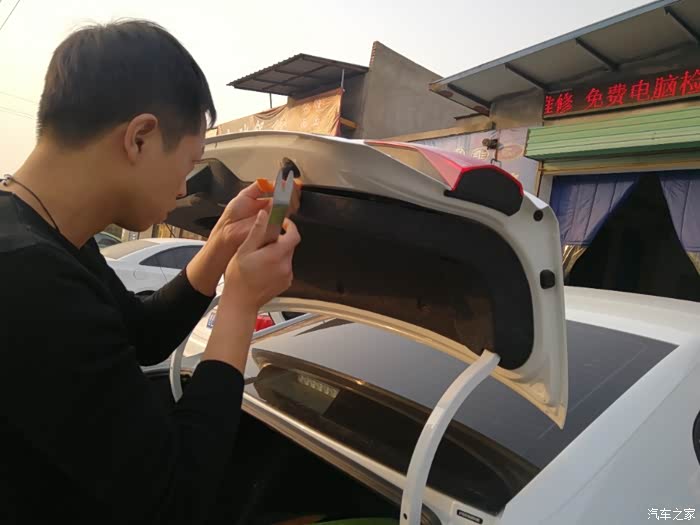

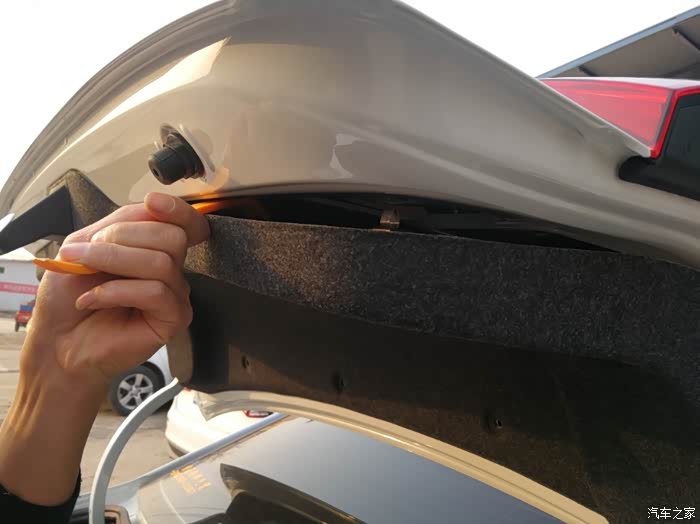

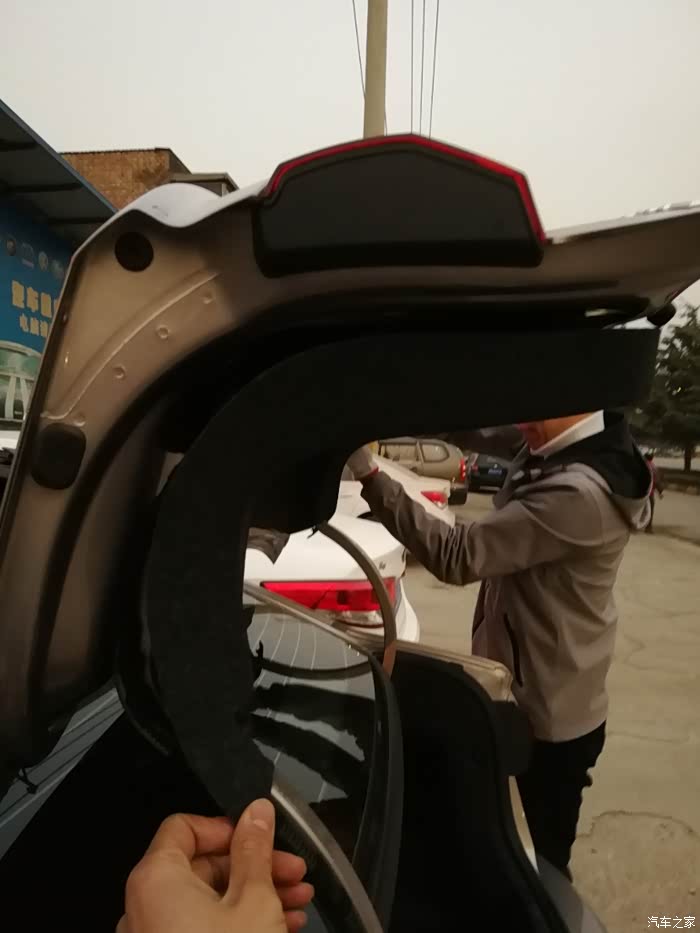

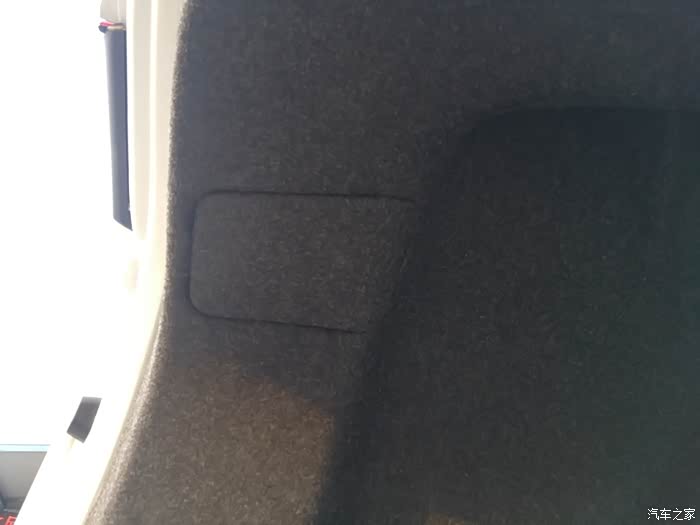

后备箱位置内衬取下

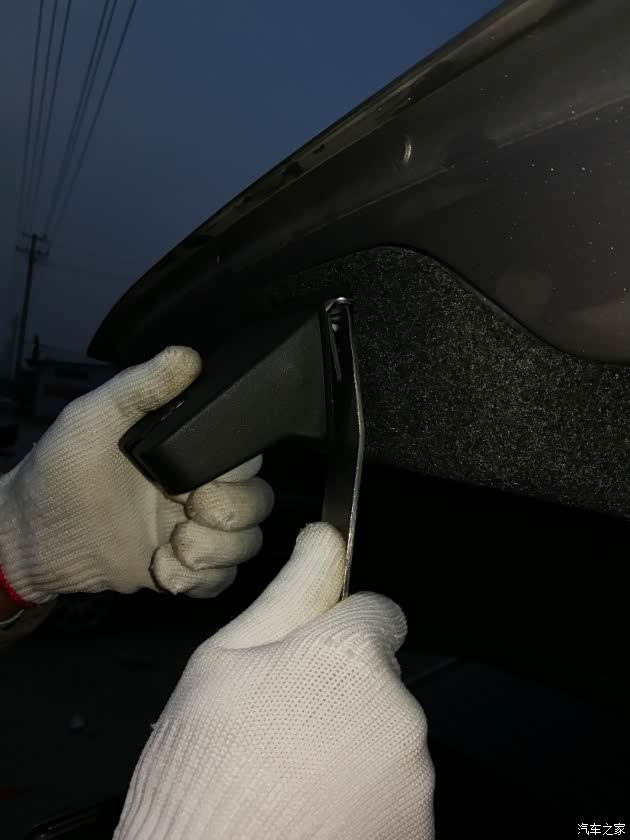

卡扣较多，耐心一步一步来

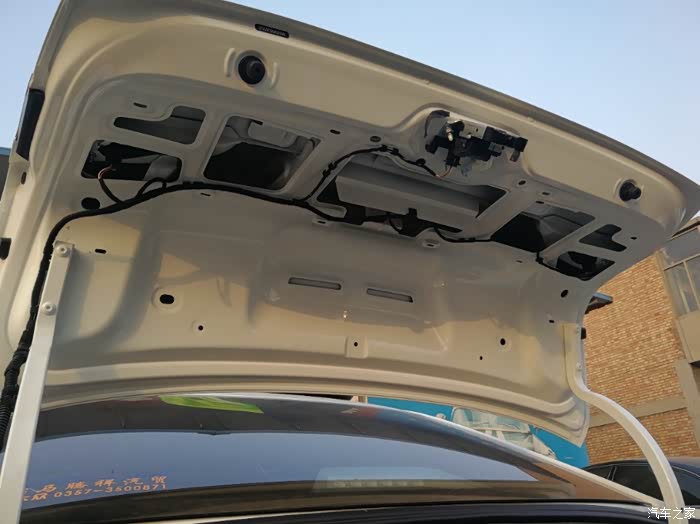

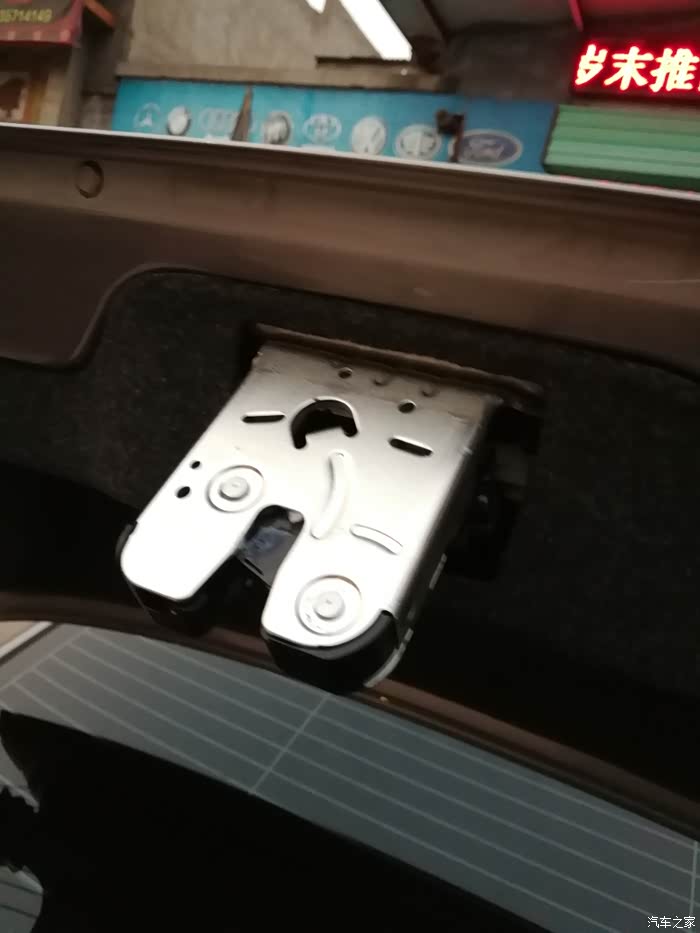

后备箱先取下来这个正方形的方块

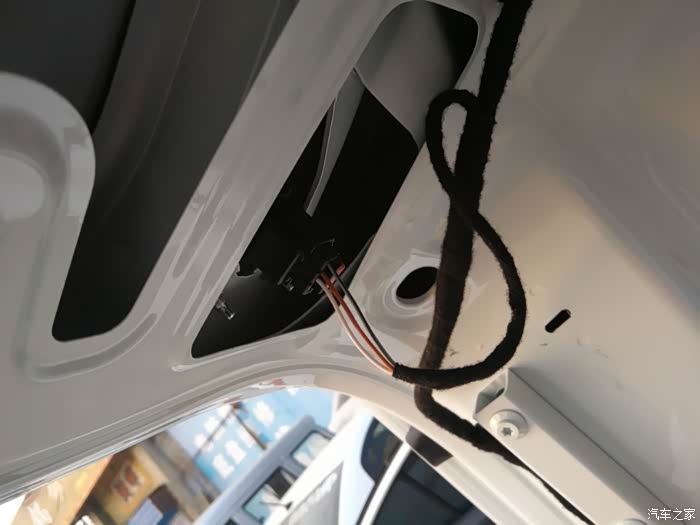

此位置是倒车灯线线束，(适合不带轨迹的接线)
倒车灯正极在右侧，蓝色带黑的是倒车灯正，棕色接负极
倒车灯正极在右侧，蓝色带黑的是倒车灯正，棕色接负极
安装轨迹的接线如下：

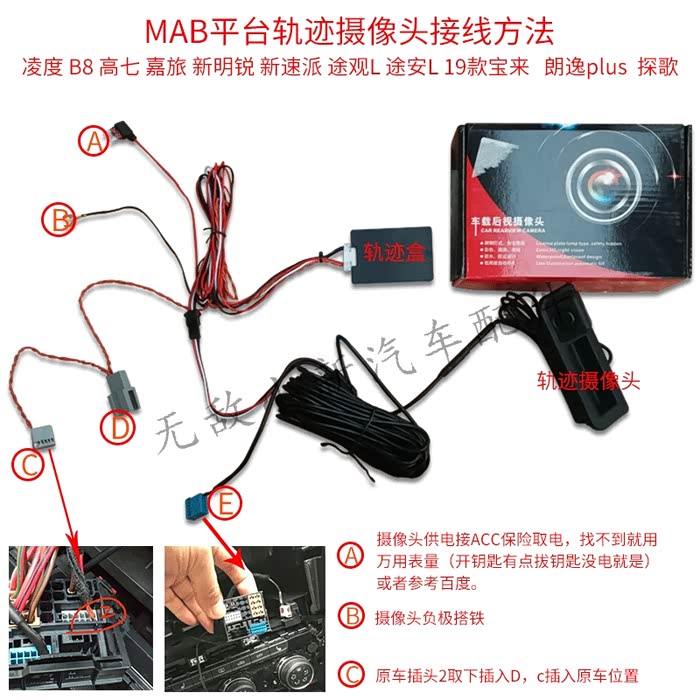

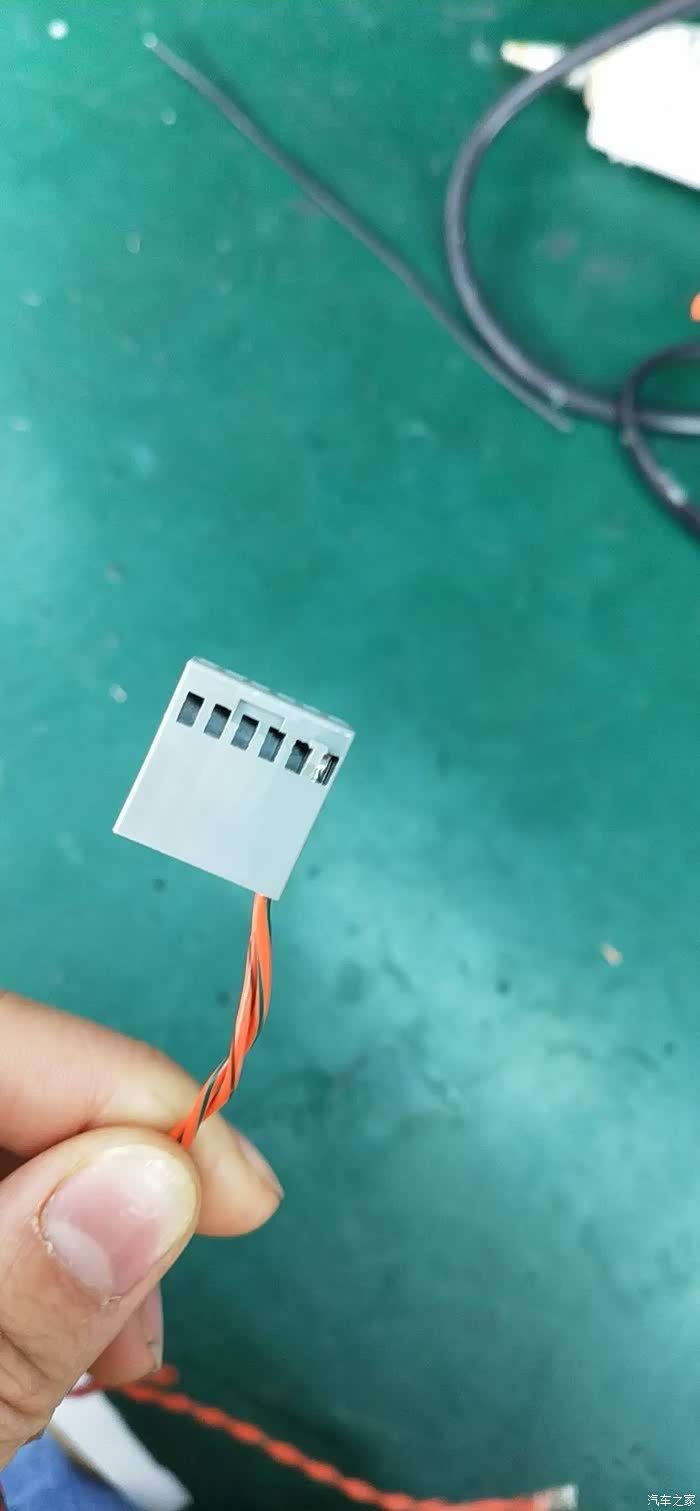

轨迹安装方法：四条线束，正极，负极，网关Cann正负，不会安装网关线can看下张图
两种轨迹通用

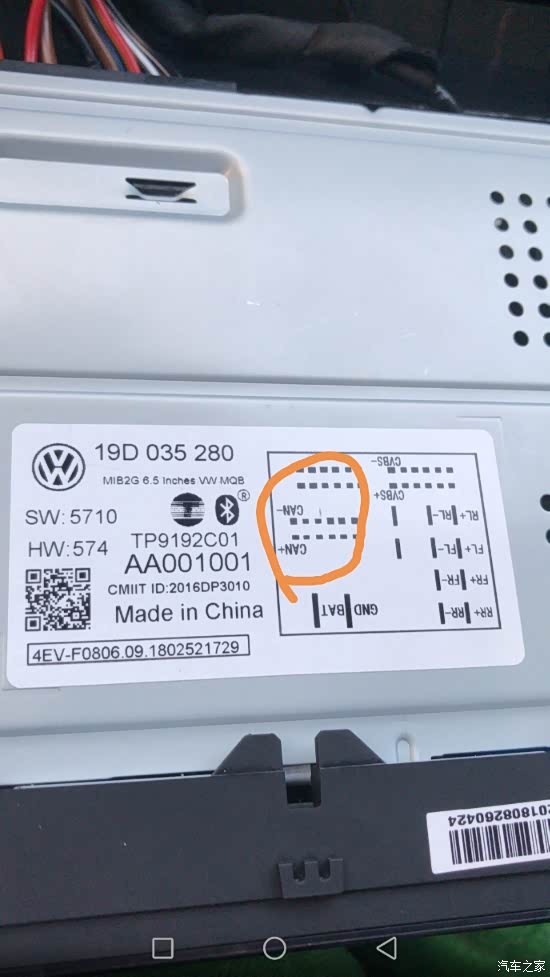

不会接网关线的看这个机器背面图片，有can+就是正，can-就是负极
标记箭头上面为can正极，下面为can负极

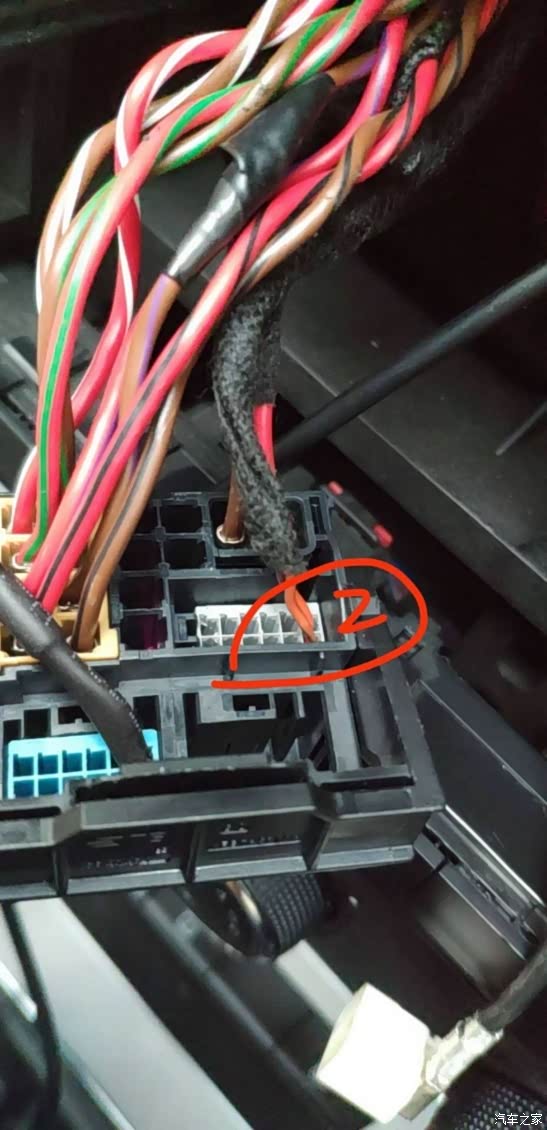

原车位置标记2，取出来

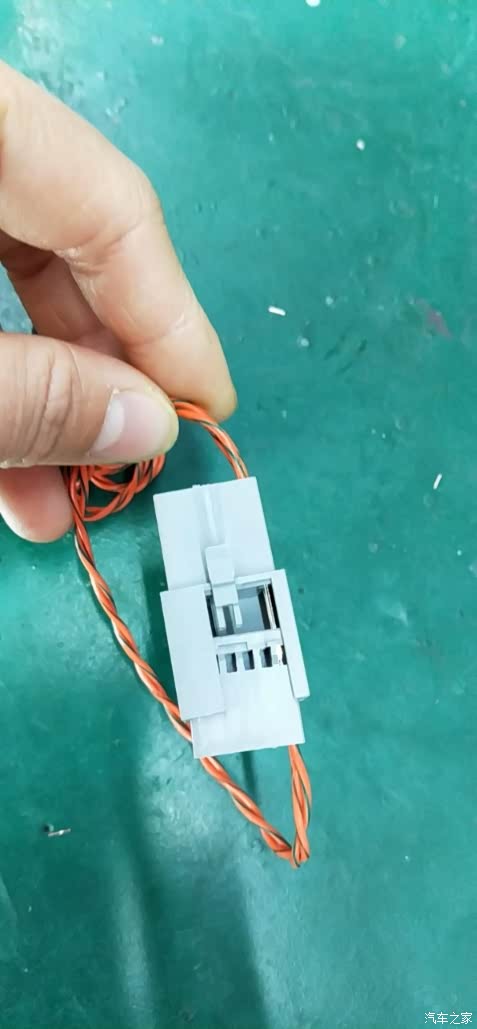

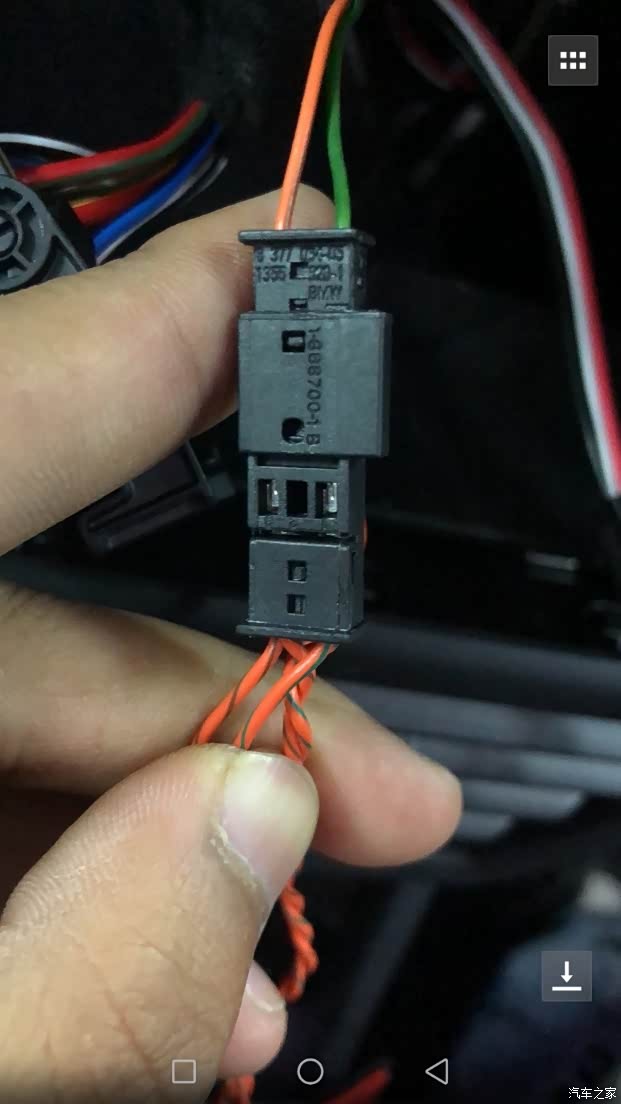

摄像头带的模块插到标记2内
原车标记位置2取下来的模块插入到摄像头带的模块中
这个图片针对没有模块的客户拍的，颜色对应插入
此接线适合带轨迹摄像头(手扣、牌照都适用)
注意：接线好后，必须关闭后备箱，(不然黑屏)，锁车两分钟以上，再通电测试
注意：接线好后，必须关闭后备箱，(不然黑屏)，锁车两分钟以上，再通电测试
注意：接线好后，必须关闭后备箱，(不然黑屏)，锁车两分钟以上，再通电测试
注意：接线好后，必须关闭后备箱，(不然黑屏)，锁车两分钟以上，再通电测试
注意：接线好后，必须关闭后备箱，(不然黑屏)，锁车两分钟以上，再通电测试
注意：接线好后，必须关闭后备箱，(不然黑屏)，锁车两分钟以上，再通电测试

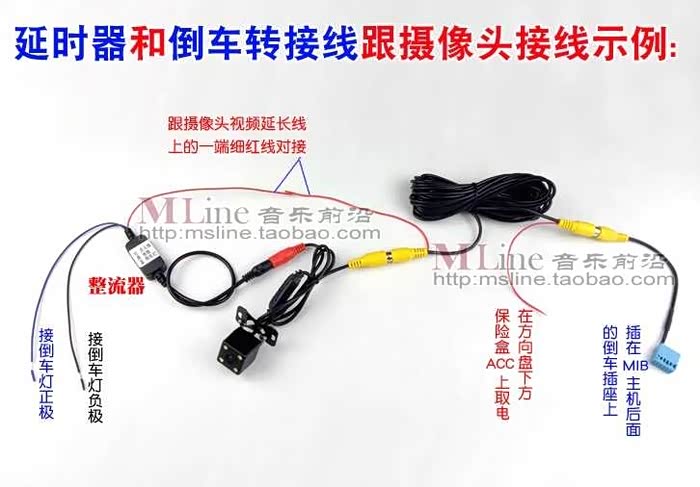

此接线图适合用于最普通的不带轨迹摄像头接线

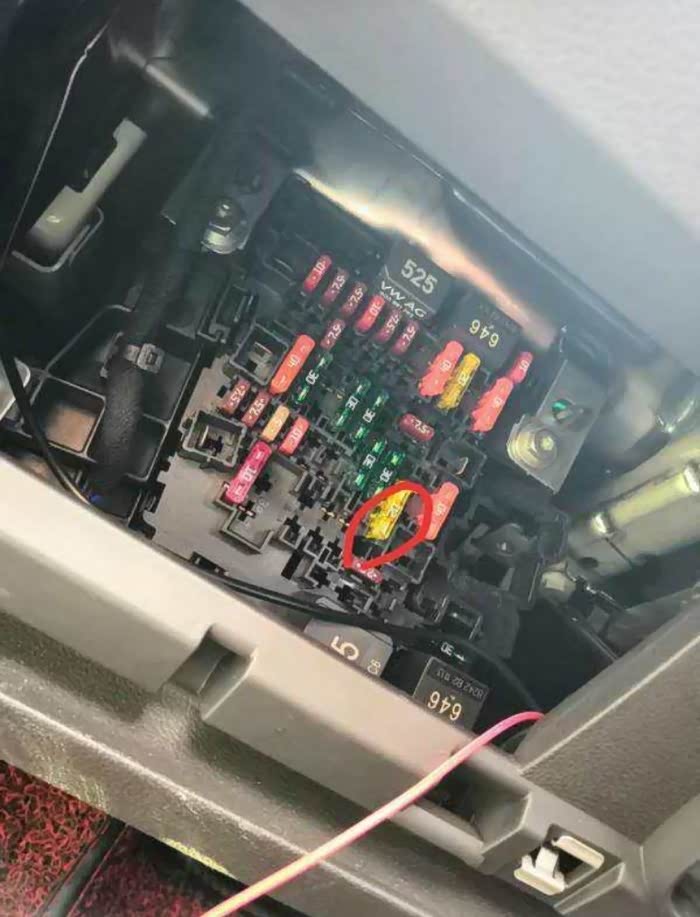

接保险20，为ACC
注意：接线好后，必须关闭后备箱，(不然黑屏)，锁车两分钟以上，再通电测试
出现此此情况，代表机器已开通后视，线束没接好状态

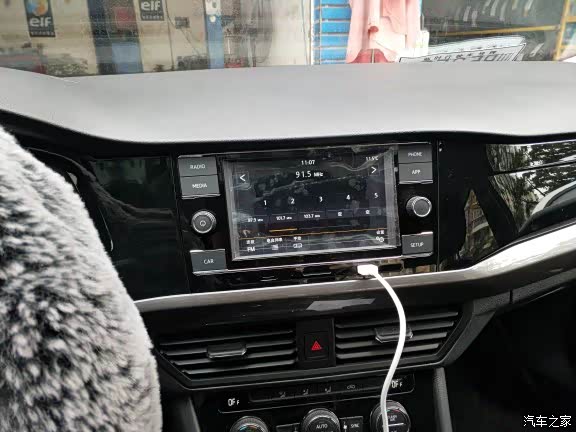

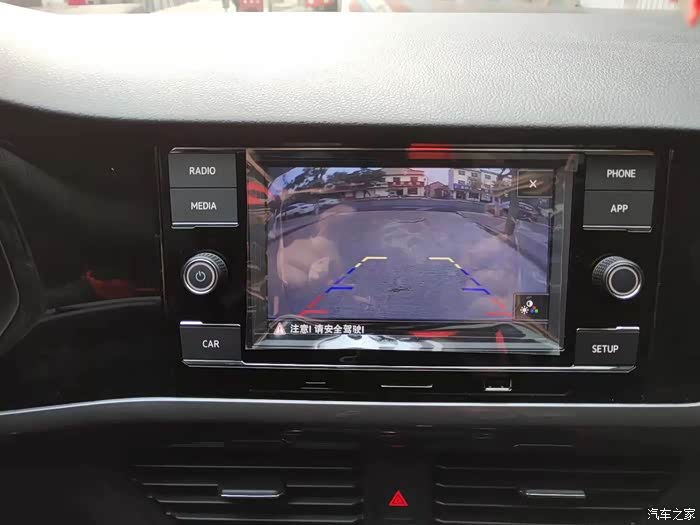

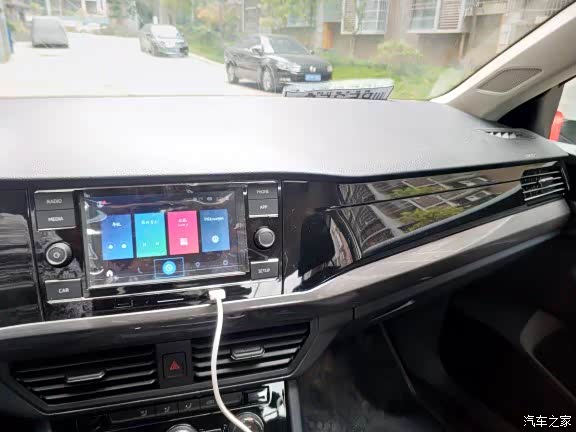

安装后效果
安装后效果
