艾瑞泽GX 自己动手改装 车内后备箱开关 ！！！
问：为何要改装？？？
答：别人从后备箱取放东西，根本不知道后备箱开个在哪里，每次难免下车帮别人开后备箱。
改装车内后备箱开关其实几个月以前就想弄了，当时拆尾门看见了里面的结构，怕拆坏了车，就放弃了。
又是第二次，准备开始弄。 找到了后备箱开关按键， 接有一根棕色一根紫色信号线（后来知道紫色是信号线，棕色是搭铁线）顺着线束理到后排坐凳下方，又放弃了。还是怕拆坏车。后来就想直接从后备箱走线到驾驶室。

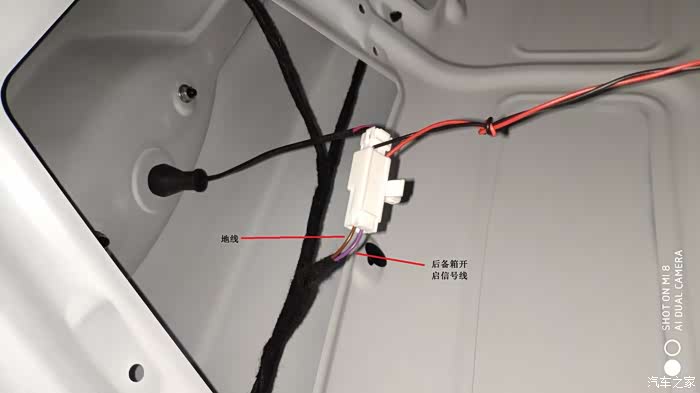

后备箱里面结构图

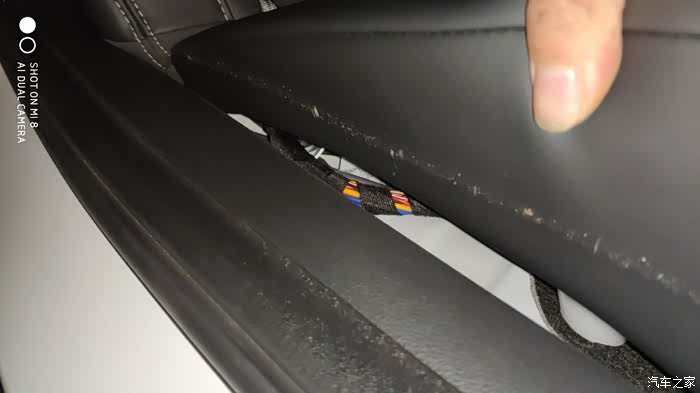

后排座椅里面的线束
后视镜调节开关总成那里最右边有个空余按键位置，一开始想把开关控制线接到这里来。拆开发现里面结构挺复杂，先不说电路板不能破坏，就是单纯的机械结构本身设计的就不能按下。里面卡死的。 想过自己改一下机械结构，后来放弃了。因为还要从电路板接线，接线端子找不到型号，接不了线进去，果断放弃这个方案。

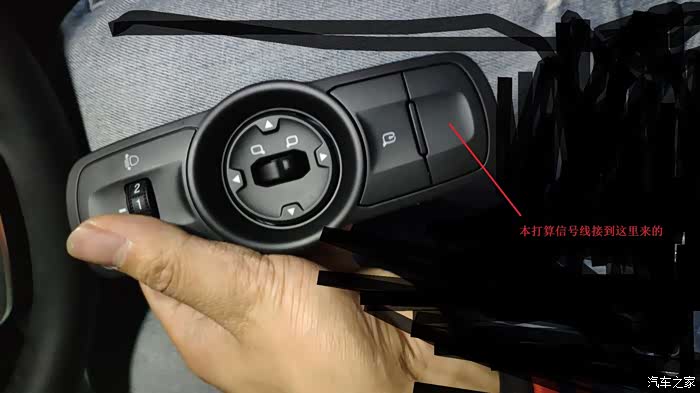

后视镜调节总成旁边的预留按键位（其实根本按不动）

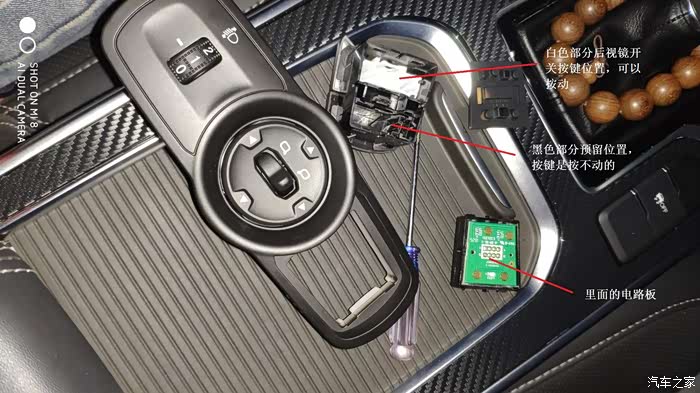

后视镜调节总成里面的结构（预留按键和后视镜开关集成在一起） 绿色是里面电路板，上面白色部分是后视镜按键可以按动，黑色部分预留置位根本按不动。
于是准备直接在方向盘下方***装个开关，放张效果图。

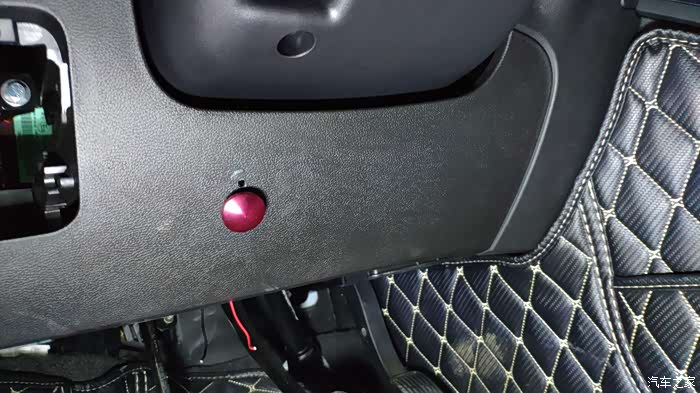

红色按键就是我自己装的后备箱开启按键（忽视上面的小孔，位置开错里面有冲突）
确定了按键位置后，下一步是确定怎样走线。有两个方案：
1直接从后备箱两根信号线并接两根线到前面红色开关。（简单但走线难度大，两根线从后备箱穿过后排座椅穿过地板一直来到驾驶室，影响美观，可能导致异响，否定）
1直接从后备箱两根信号线并接两根线到前面红色开关。（简单但走线难度大，两根线从后备箱穿过后排座椅穿过地板一直来到驾驶室，影响美观，可能导致异响，否定）

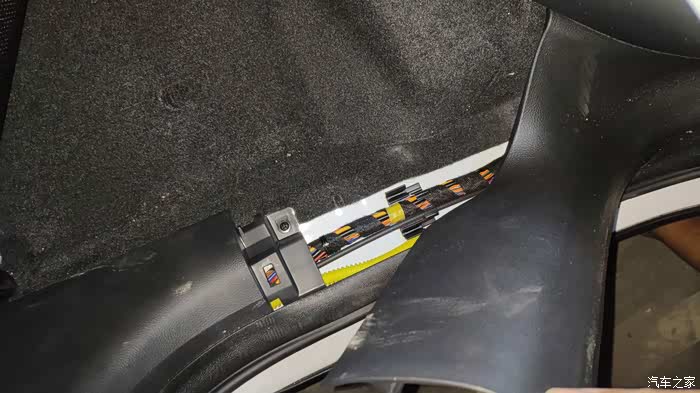

后排地板下的线束

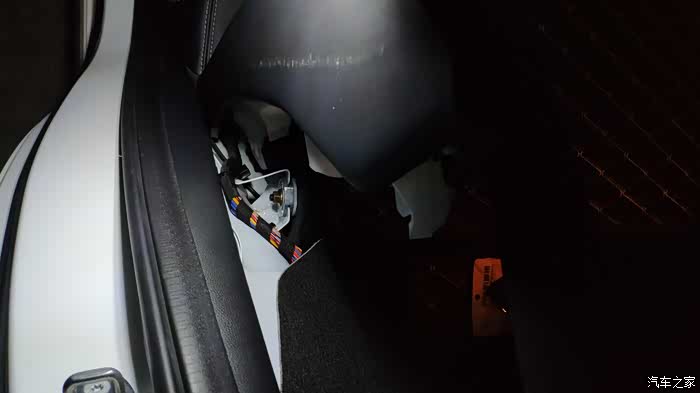

后排座椅里面的线束
2确定信号线为紫色搭铁线为棕色，顺着线束一直找到驾驶室，找到两根线接口，再引线到红色开关。（之前是想拆开线束顺着紫色一直找到驾驶室接线位置，后开发现线束里面就只有一根紫色信号线，确定紫色线为后备箱开启按键。为防止意外再用万用表确定，紫色到棕色电压11.66V，紫色到搭铁电压11.66V） 直接把紫色信号线引出加长，拿到驾驶室搭铁位置尝试，当紫色信号线碰触到搭铁位置就触发后备箱开启。（此方法再次确认紫色是后备箱开启信号线）

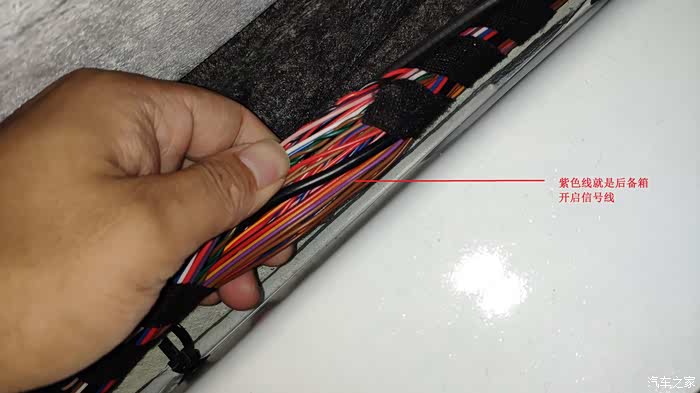

前排地板下的线束（后备箱开启信号线隐藏在其中）
下一步就是接线，为了防止意外发生（重要的事情说三遍，电瓶先断电！断电！断电！ 拆掉负极）

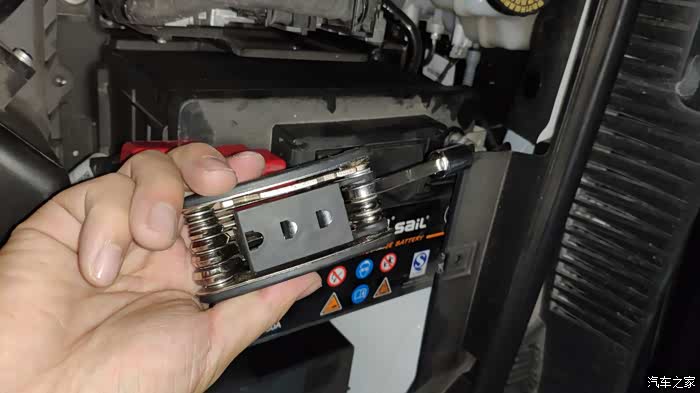

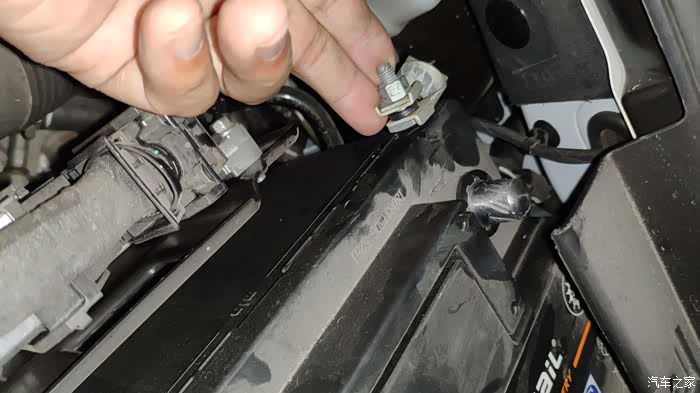

用套筒拆掉负极
用套筒拆掉负极
然后从这个位置破开线皮，接到红色开关一端。
线束里有很多信号线，双绞线都是传输重要信号，一定不能搞错

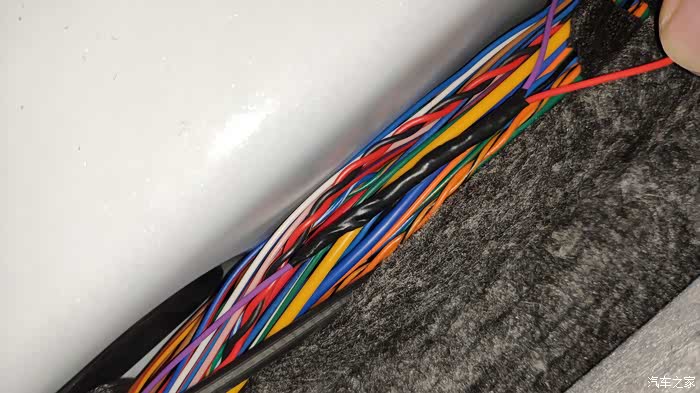

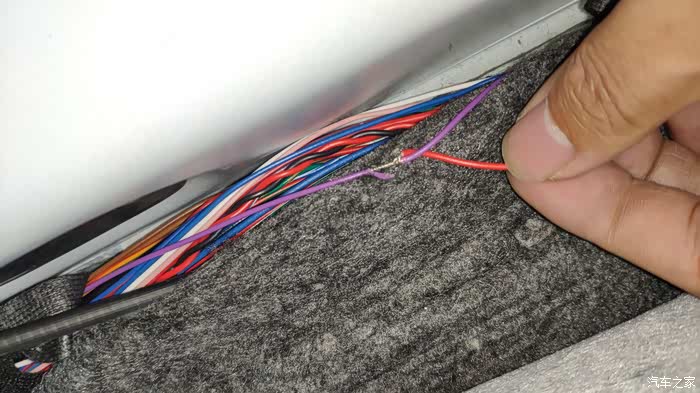

红色是我引出的后备箱开启信号线
缠绕好电工胶带后的样子（一定多缠绕几圈）

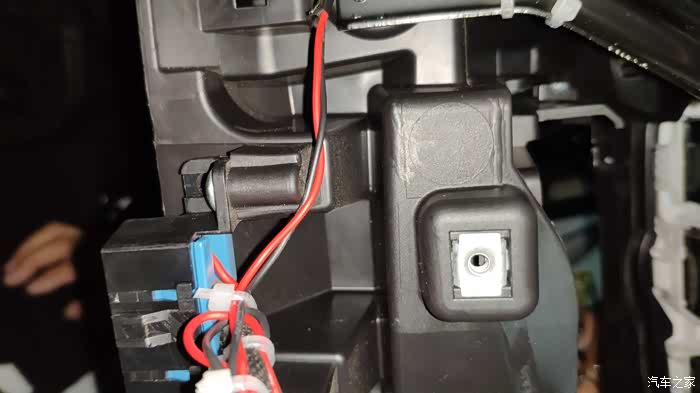

留有很长余地，方便后边接线
拆掉这个塑料件（机舱开关那个位置）有三颗螺丝
顺着线束用扎带扎好，防止异响

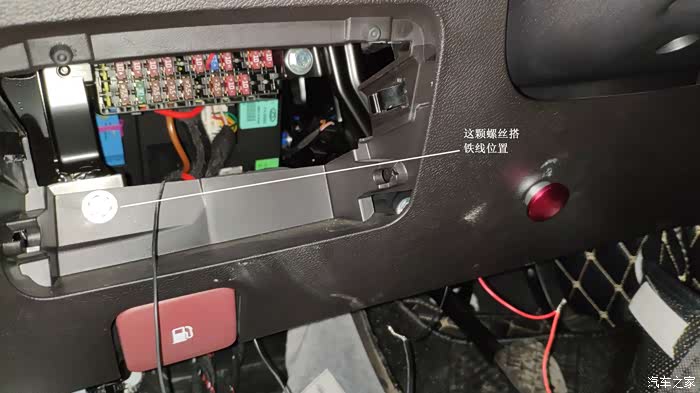

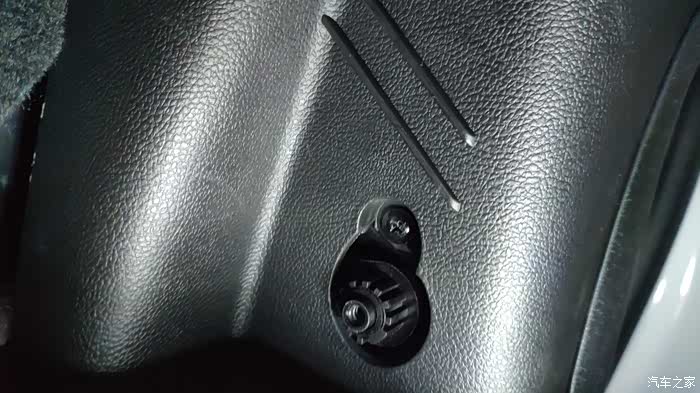

搭铁线接这颗螺丝（用黑色线接到红色开关另一端）
自此接线部分已经弄好，把电瓶负极接好，测试在车内可以正常开启后备箱！！！小激动小激动
把里面多余的线用扎带固定好防止异响
装回拆下来的塑料件大功告成！！！ 真正激动的时刻，三个小时的努力没有白费
用到的所有工具以及材料（万用表，开孔器，充电钻，斜口钳，电工胶带，扎带，红黑电源线）
总结一波：1没什么技术难点，因为信号线我已经找到。。。
2想改装的朋友前面步骤可以省略很多。
3直接拆驾驶室地板塑料的固定件，找到紫色线接就可以了。工具事先准备齐全。
4胆大心细，就是开整，折腾起来。。。
希望能帮到大家。望版主加精 谢谢
2想改装的朋友前面步骤可以省略很多。
3直接拆驾驶室地板塑料的固定件，找到紫色线接就可以了。工具事先准备齐全。
4胆大心细，就是开整，折腾起来。。。
希望能帮到大家。望版主加精 谢谢
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-

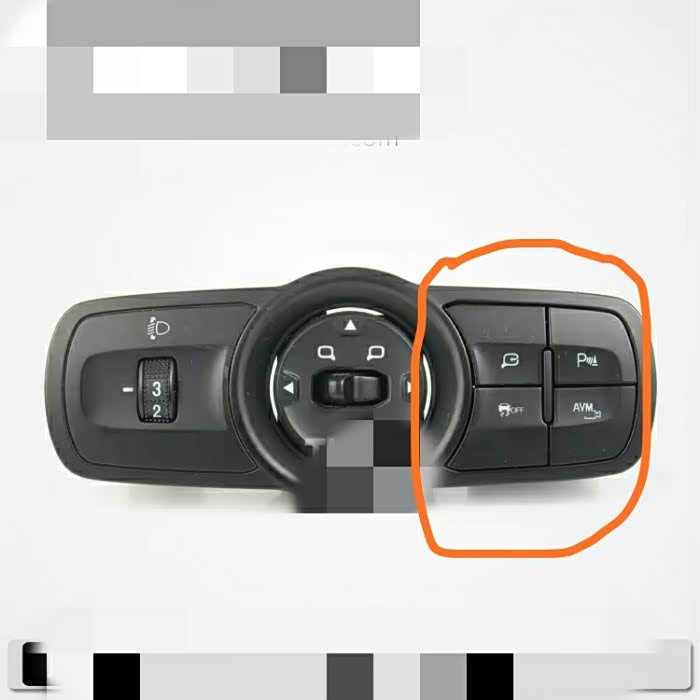

刚刚看见其他车友提供了一种不影响美观的方法，买虎7或者虎8的按钮替换，马云家可以买到，图中红色圈出来这个开关。
