天语锐骑倒车影像安装作业

一、安装原因：

1、有一次在路口倒车，觉得地方挺宽阔，只顾看两侧的反光镜，从几乎正后侧撞上一个柱子，因为柱子不粗，而且位置巧了，倒车雷达没有提示，后面的保险杠撞得变形了。

2、雨天或者晚上在不熟悉的地方倒车比较担心后面有看不到的东西。

3、凯立德导航折腾完了，闲着没事想折腾点其它的。

二、安装准备

1、知识准备

上网看多个帖子，大致了解原理、过程。

我理解的原理是这样的：

CCL的作用是只要接上12V电源，就可以让导航进入后视模式。

摄像头要工作也需要12V的电源，射频信号靠视频输出线。

当然，有的摄像头还带有替代牌照灯的LED灯，需要另接一组12V电源（接到原牌照灯的电源上）。

实际走线或接线过程中，安装形式无非是这么几种，这要看你的喜好以及购买的型号：

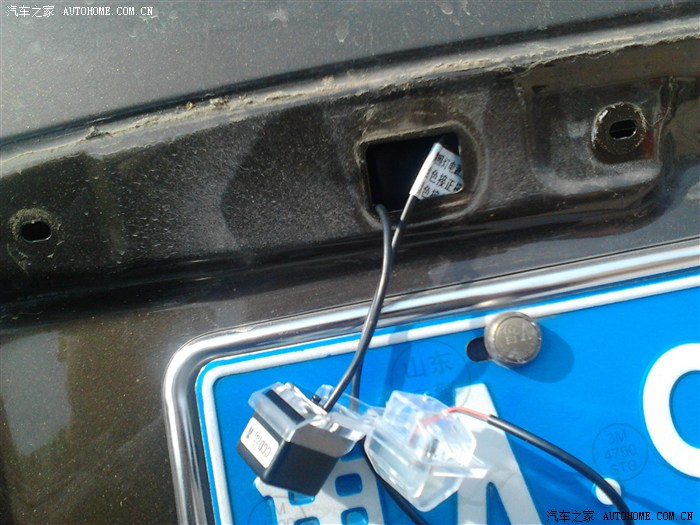

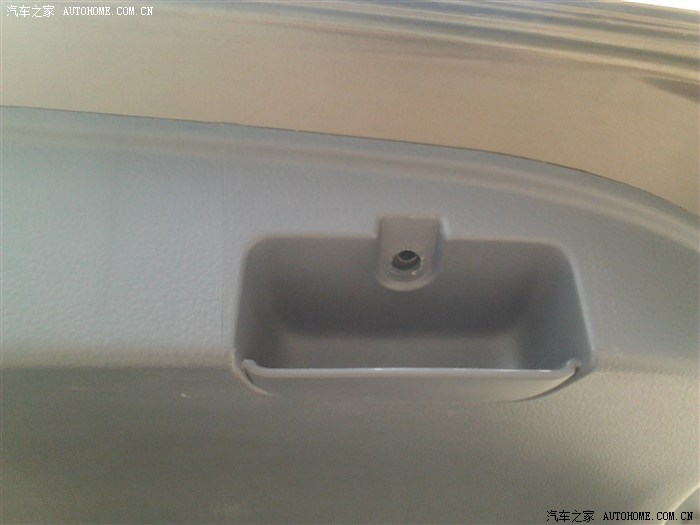

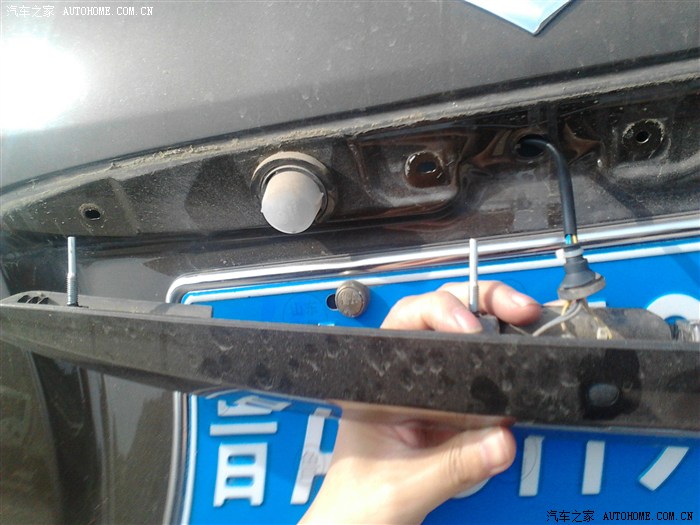

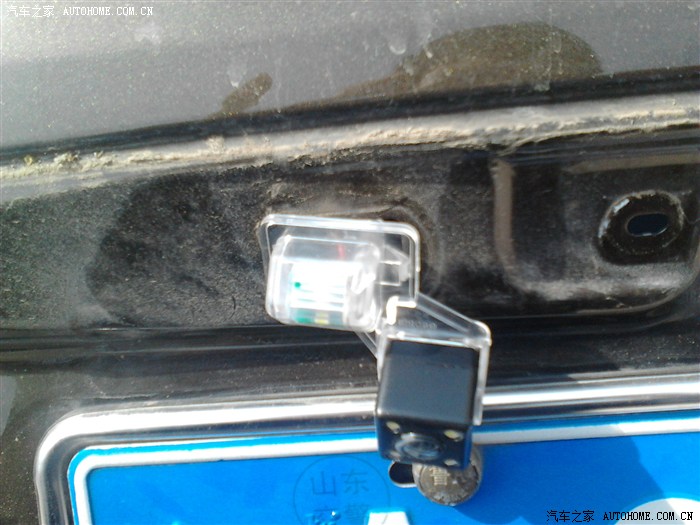

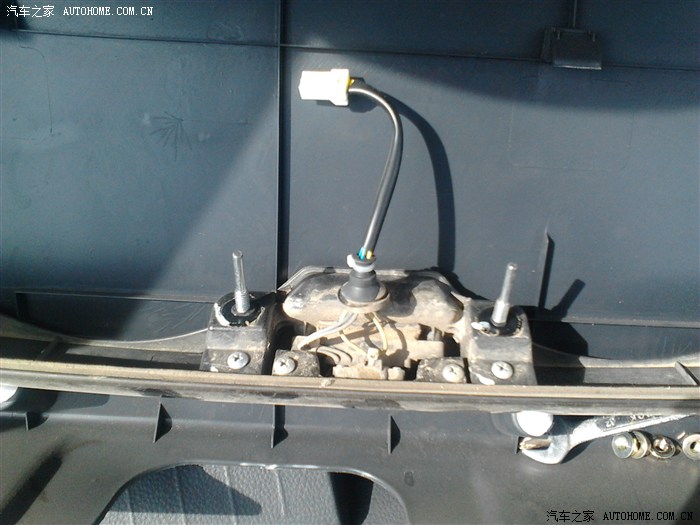

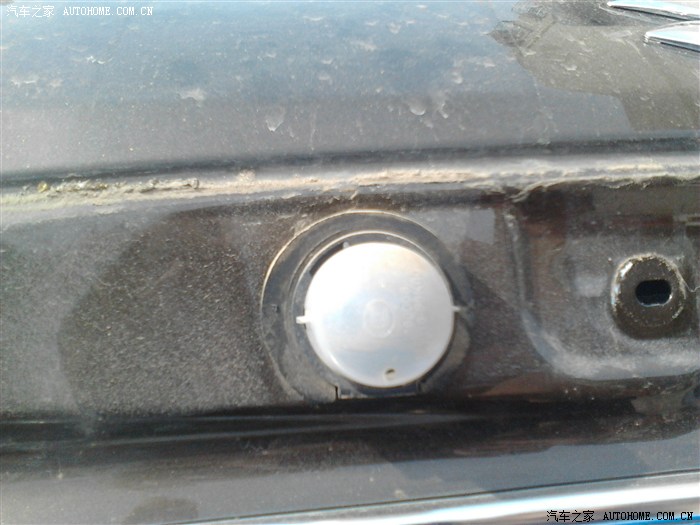

A  摄像头安装位置：牌照灯或者是后背箱拉手

B  摄像头电源取电方法：倒车灯或者是手套箱下的倒车ACC。当然有一个帖子比较特殊，他是直接取的ACC 12v，然后串上一个开关手动控制后视影像，这样做有他的好处是随意控制，甚至开车过程中也可以打开后视，不过我估计大多数人不会这样做，原因是我们的目的本来就是倒车影像。

C  导航处端子接线方式：购买专用过渡端子或者是自行接线。

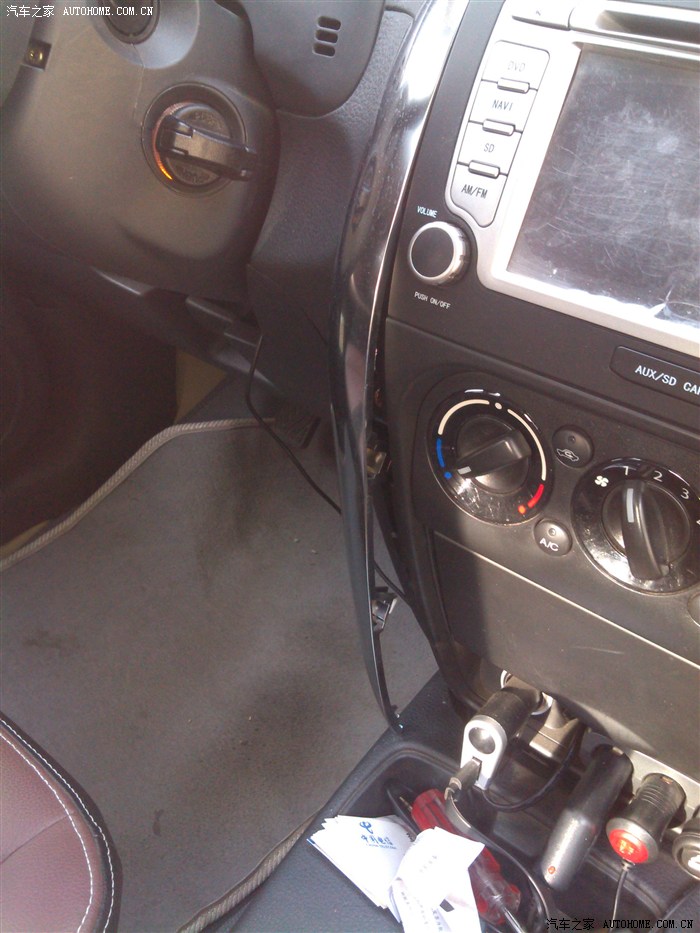

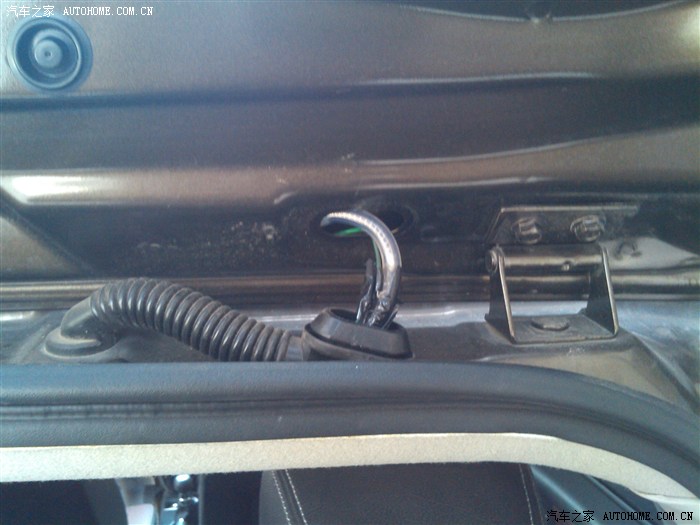

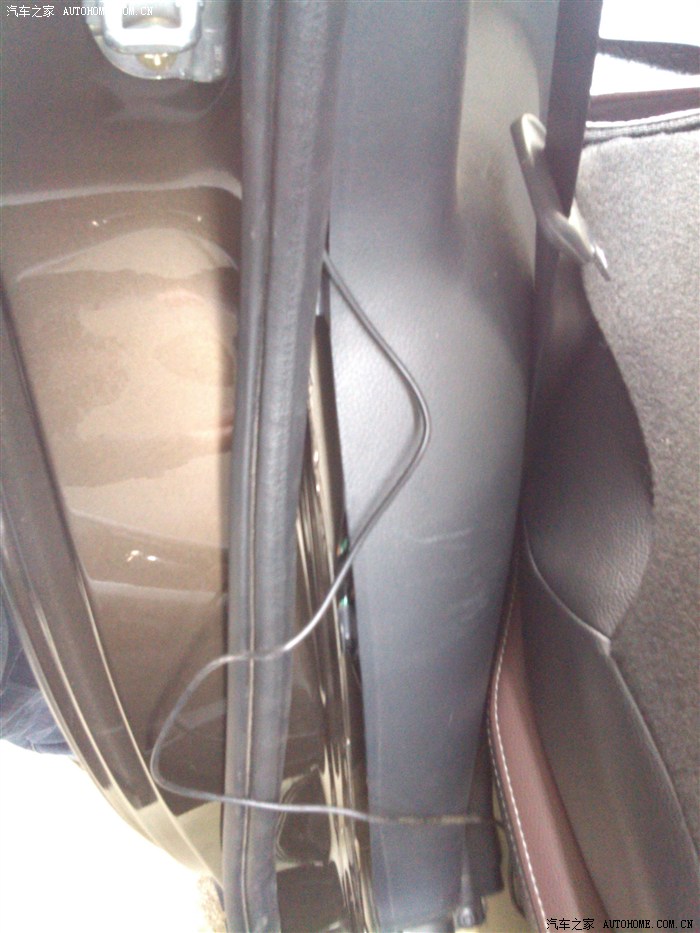

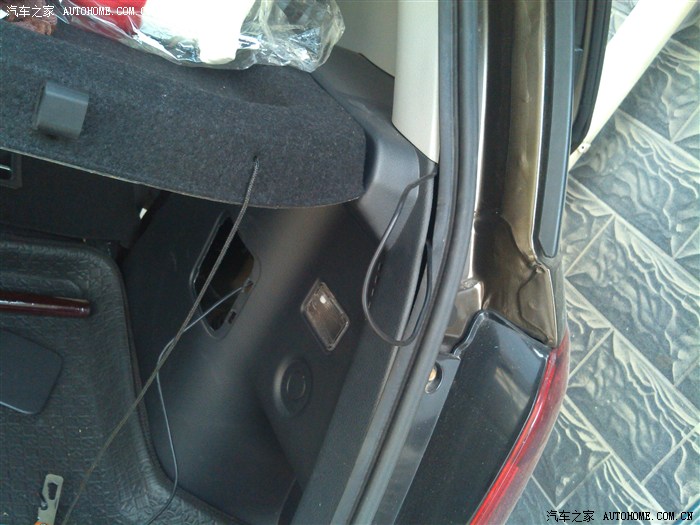

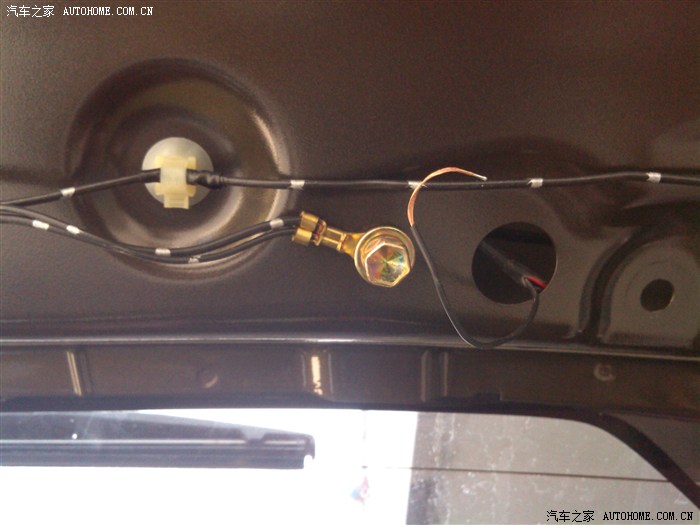

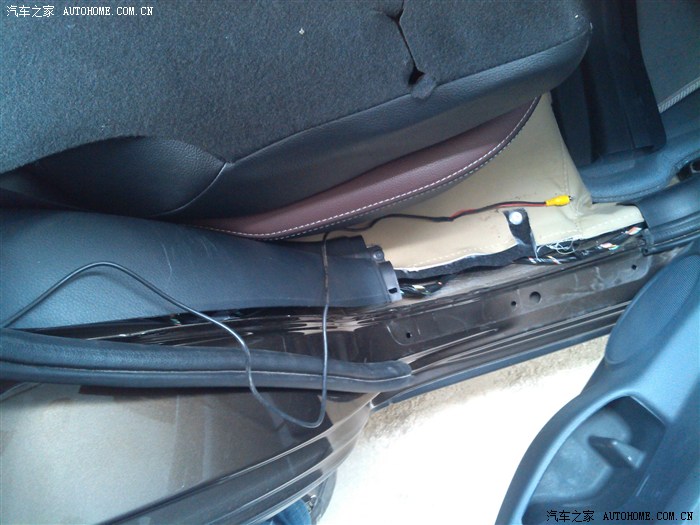

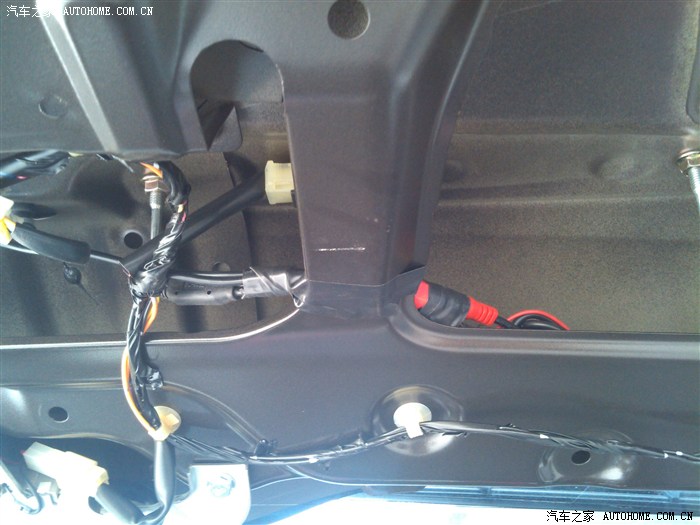

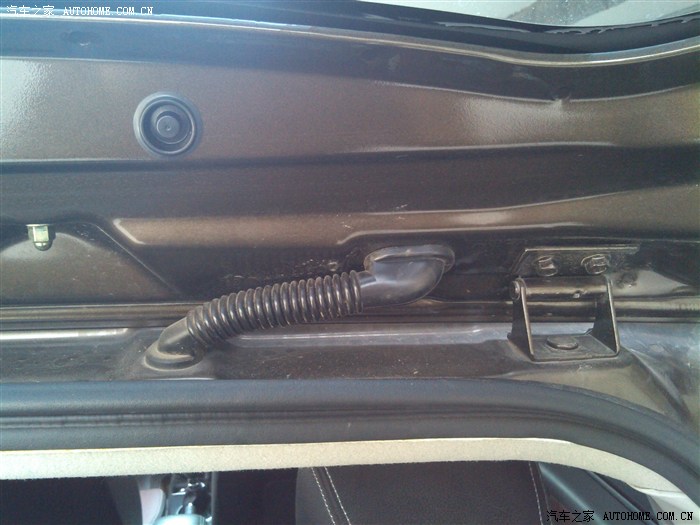

D  走线方式：走左侧或者是右侧。

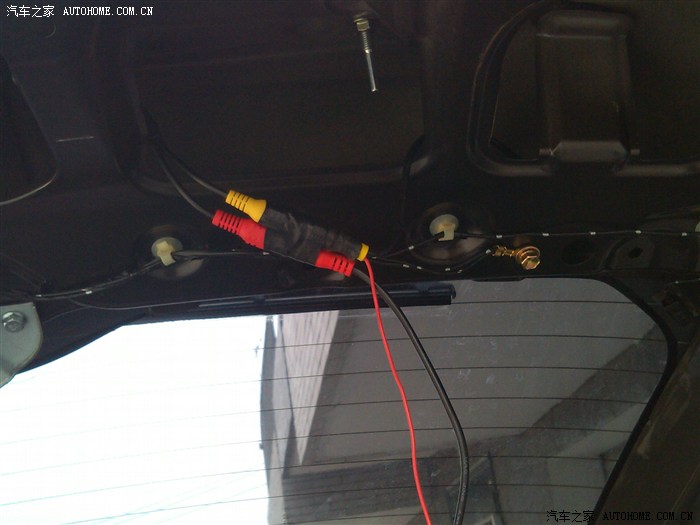

E  视频线：有的带一根红色电源线，有的不带。

后面的过程及图片是按牌照灯形式，手套箱下取电，自行接线，走右侧，视频线带电源线。

2、物品采购

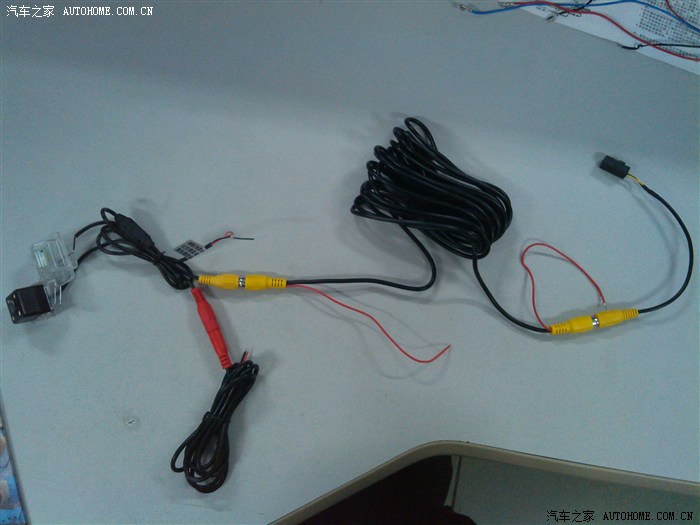

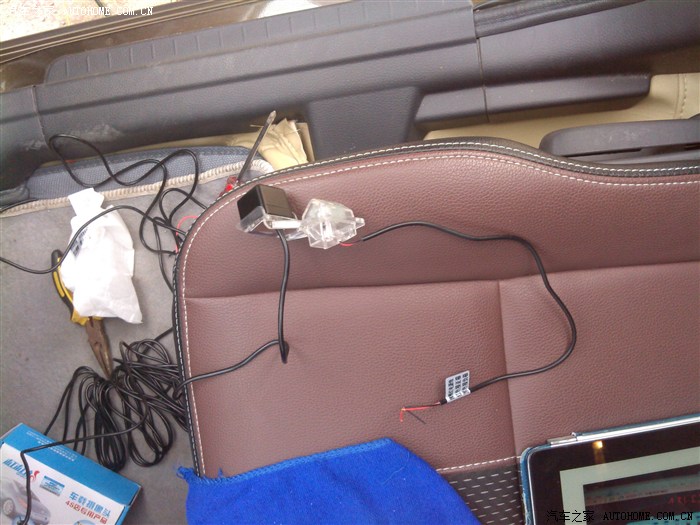

根据自己的喜好从实体店或者网上购买。我是从某宝上购买的，118元，牌照灯方式，视频线带电源线。上图片：

3、工具和辅材准备

需要用的工具和辅材有：

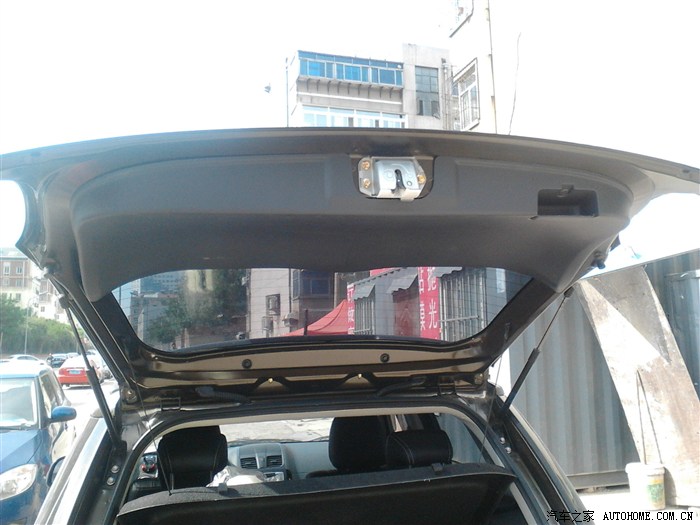

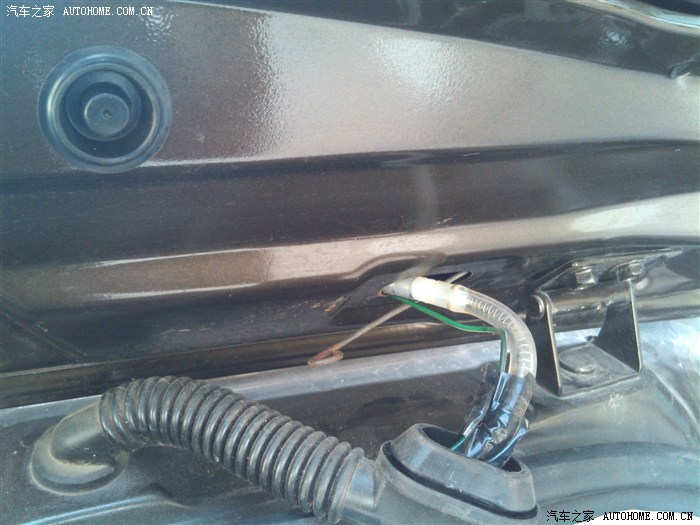

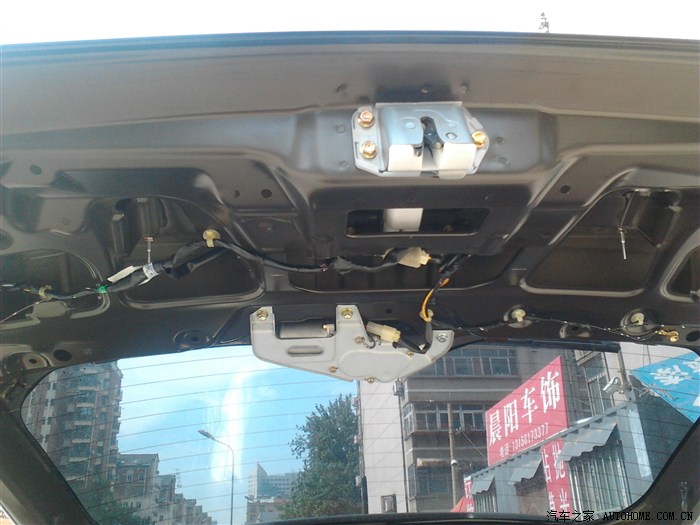

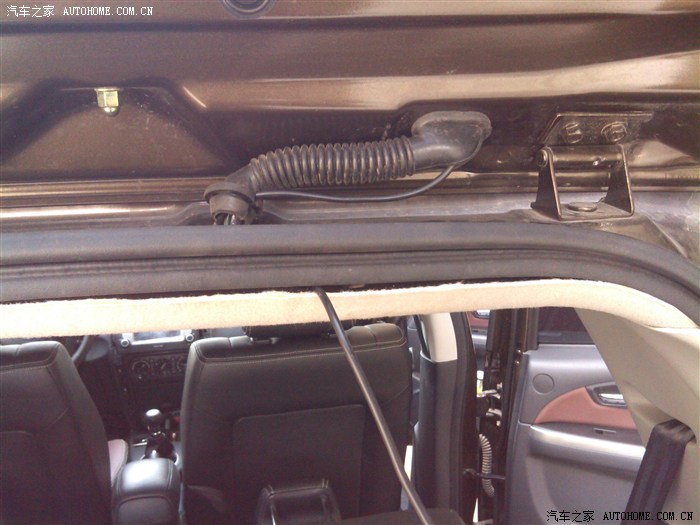

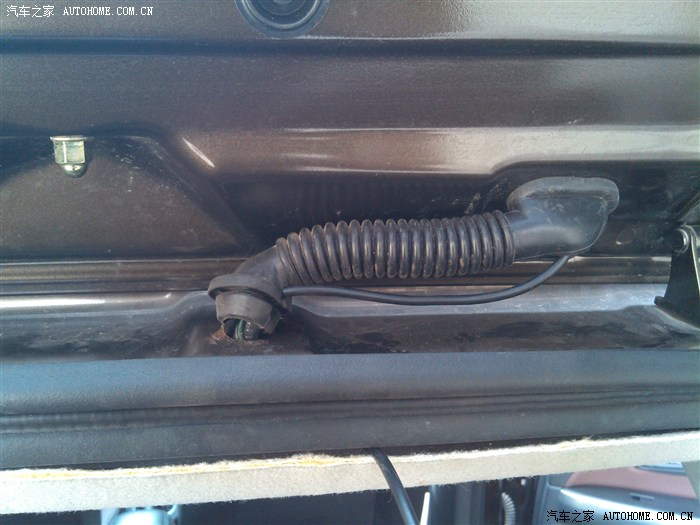

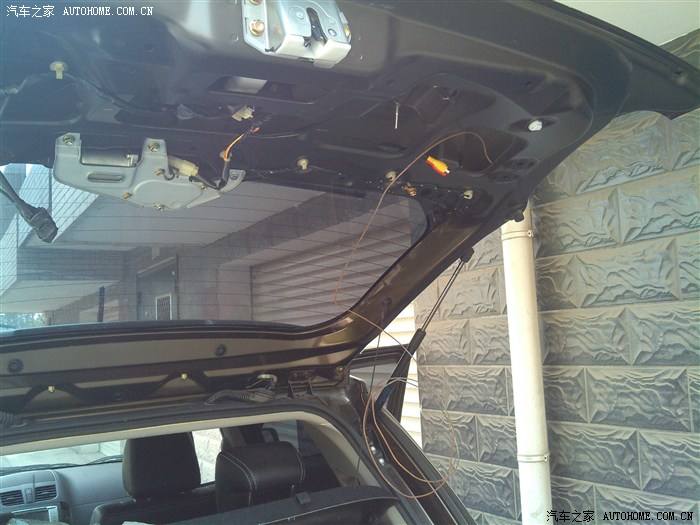

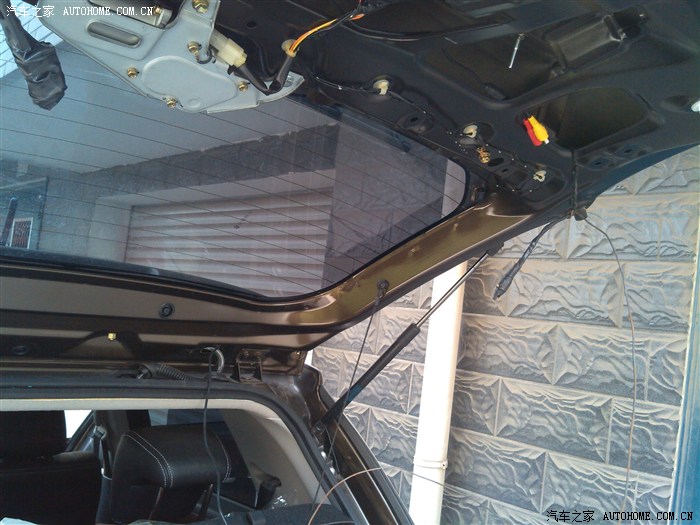

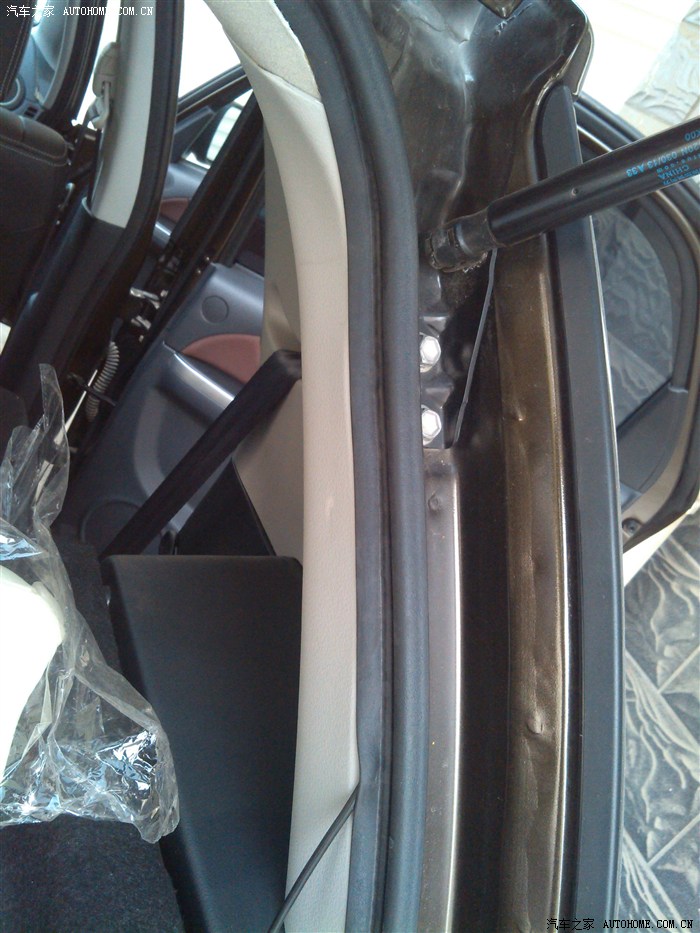

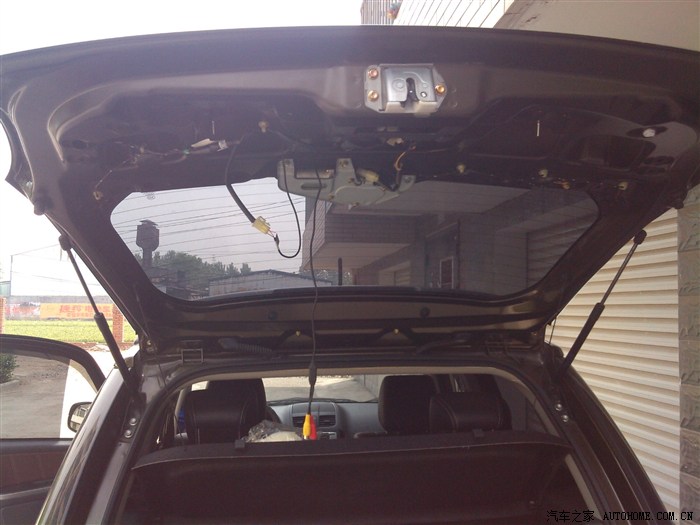

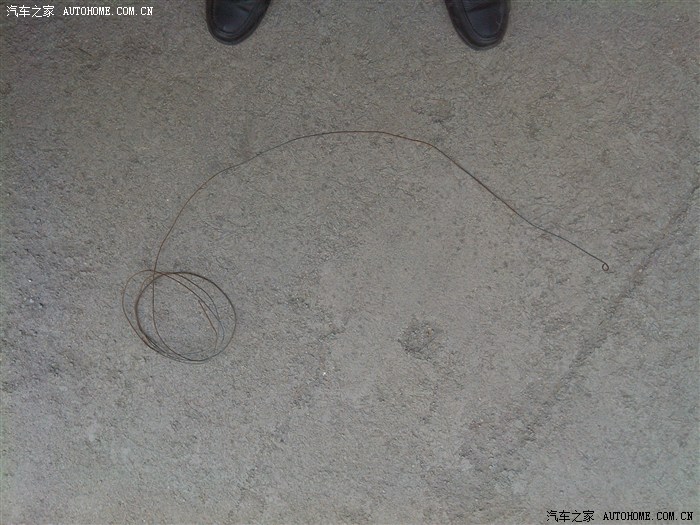

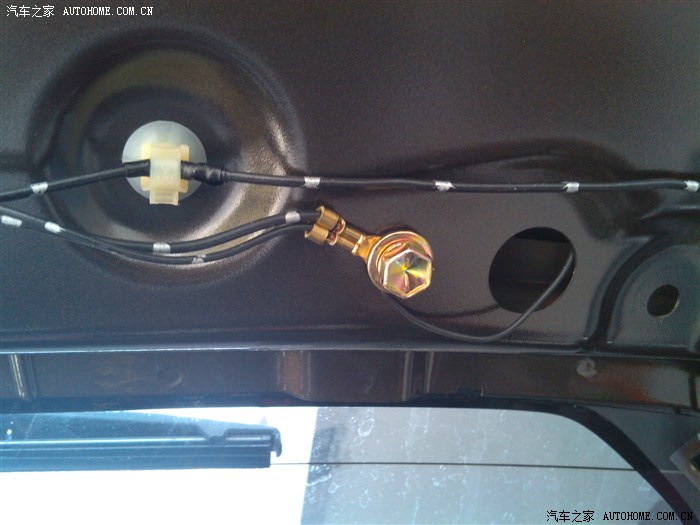

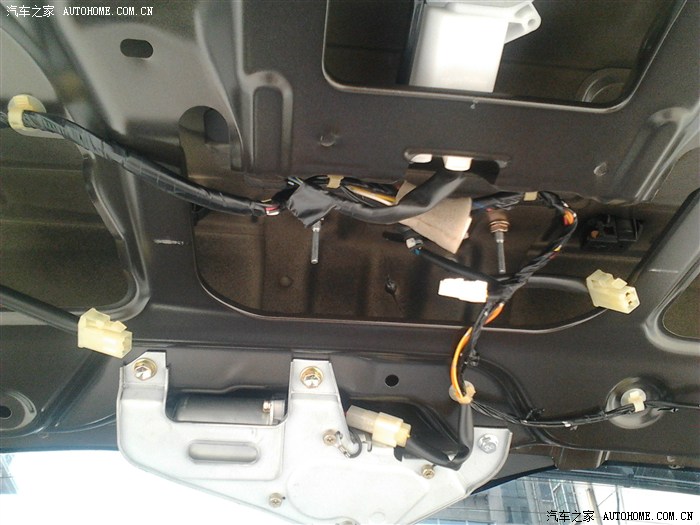

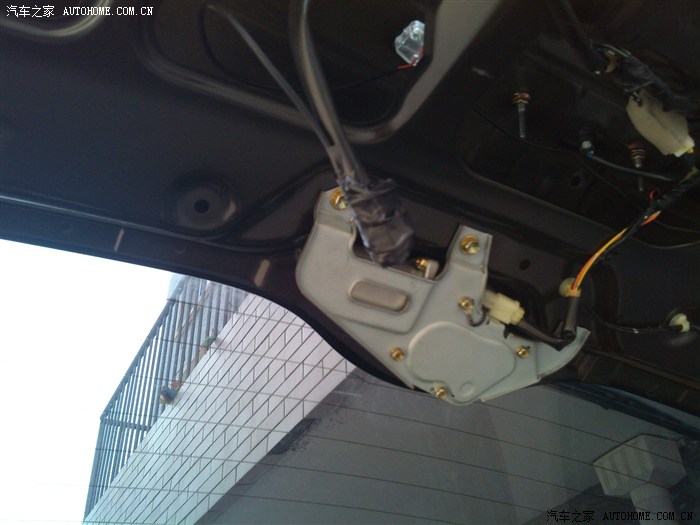

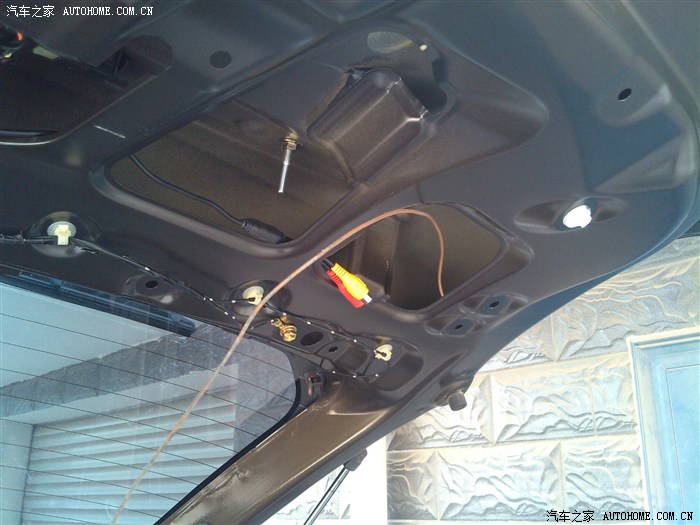

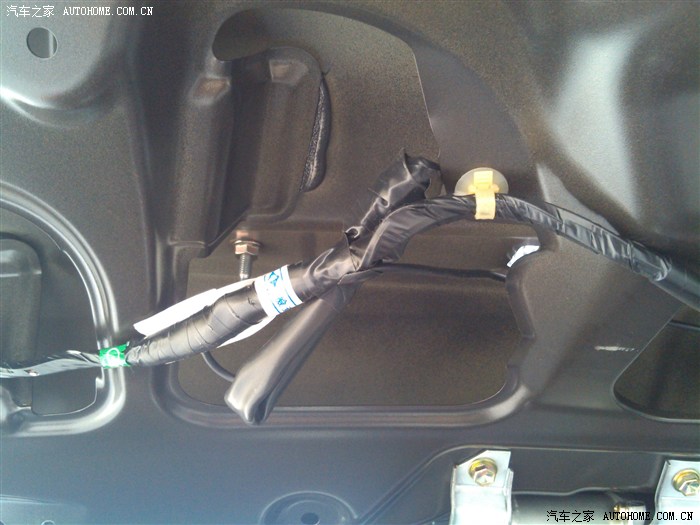

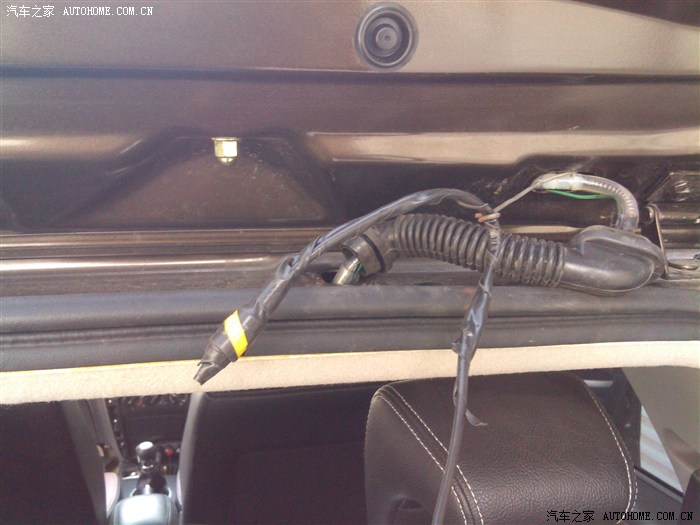

A 直径2mm左右长约1.5米的铁丝，用于后门处穿线。

B 一字螺丝刀

C 十字螺丝刀

D 尖嘴钳

E 绝缘胶带

F 电烙铁（我是全部手拧，没有用）

G 细针，用于取端子。

H 两段长约80cm截面0.75mm2的电线。

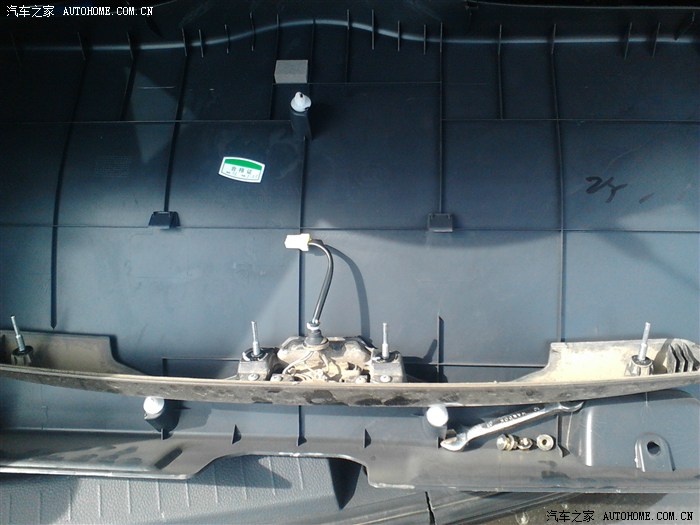

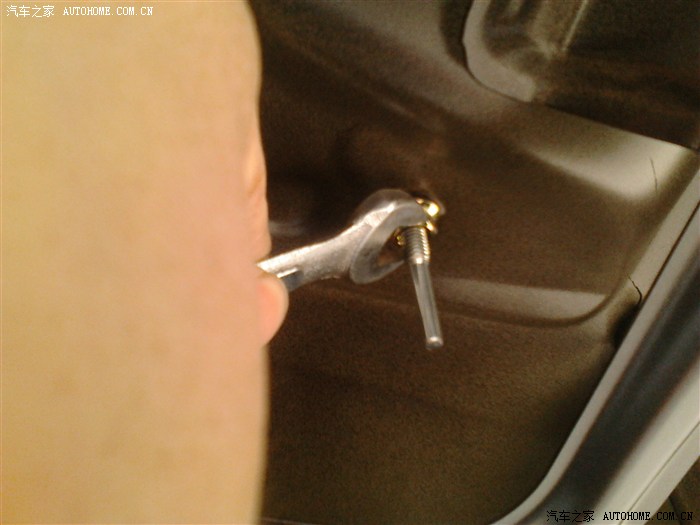

I 10MM的呆扳手或者小活扳手。

J 薄起子，用于拆导航两边的亮条。

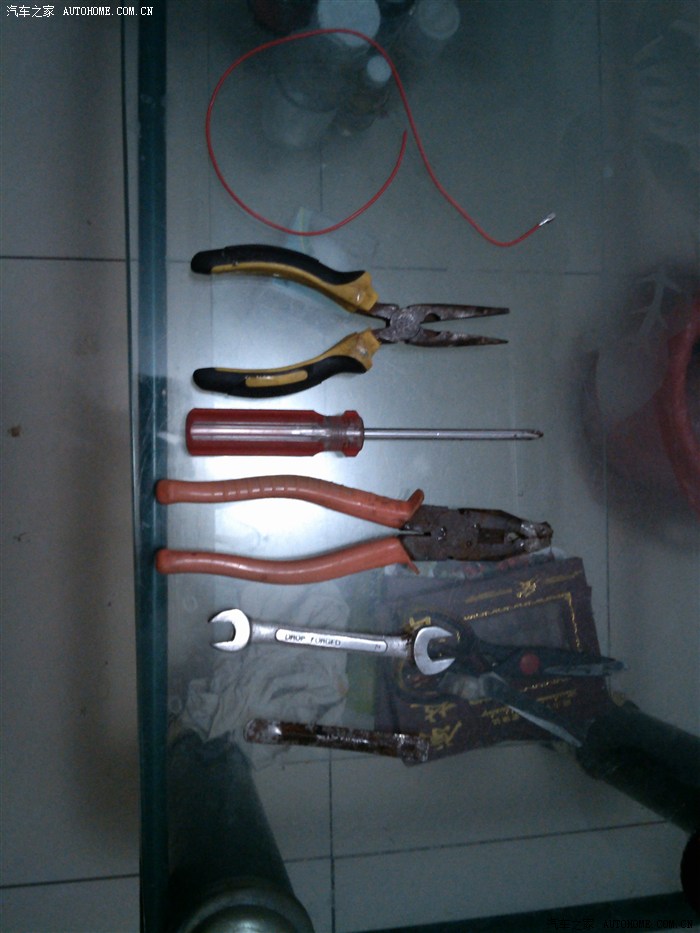

下图为部分工具：

三、安装过程

大过程：拆导航、接线测试、摄像头安装、走线、接线、再测试、复原安装、总效果确认。

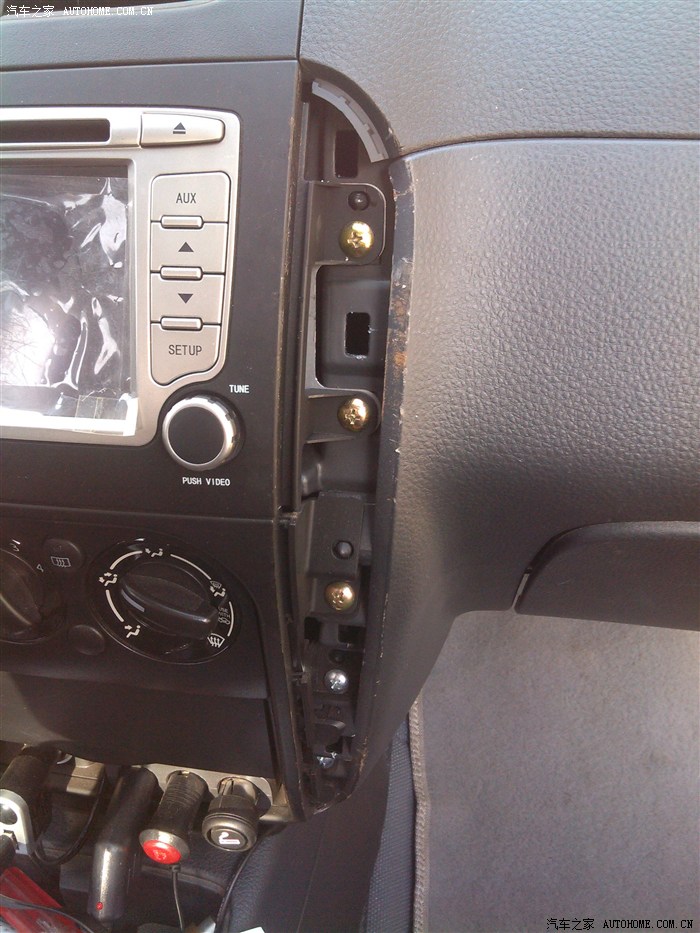

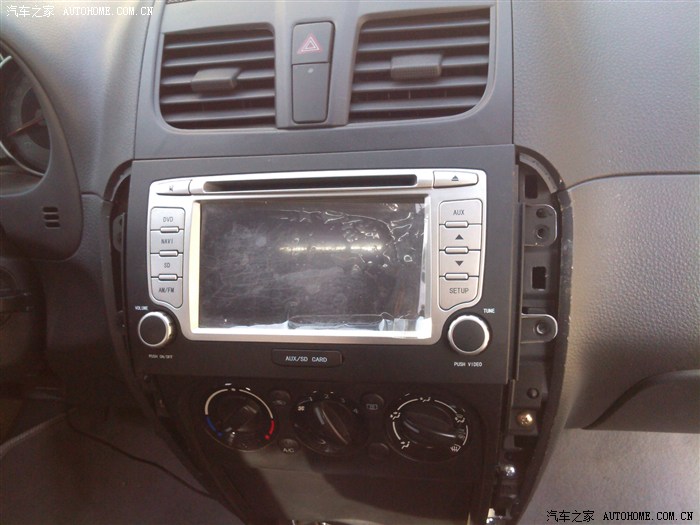

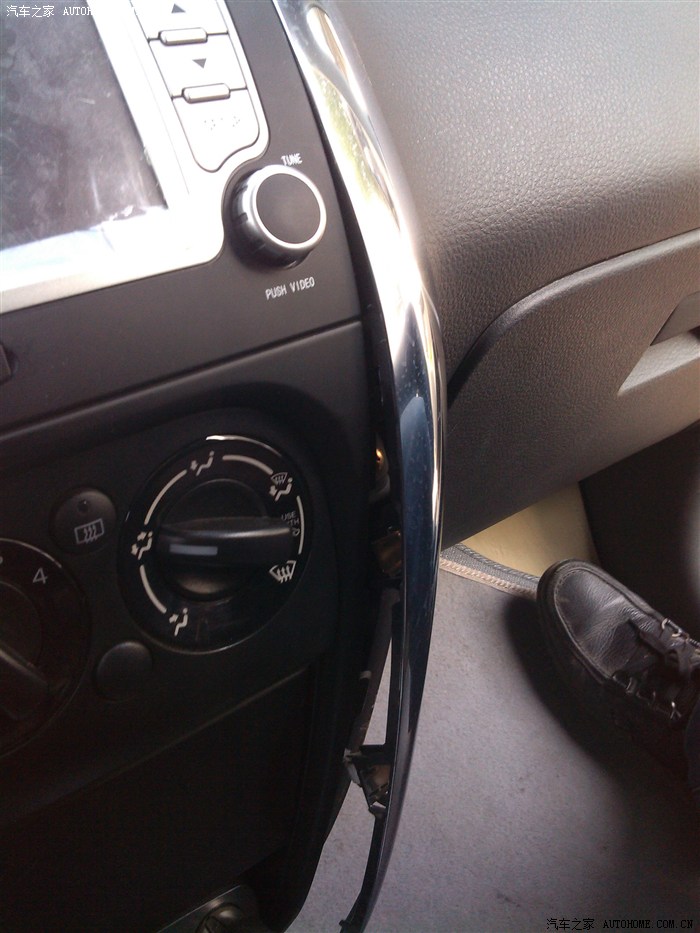

1、拆导航左右两亮条

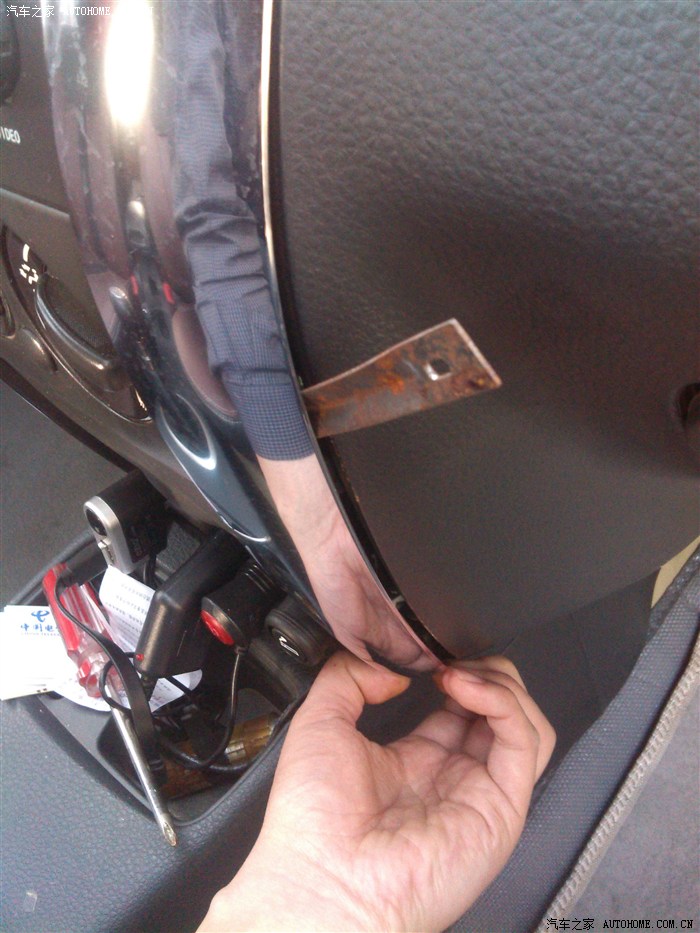

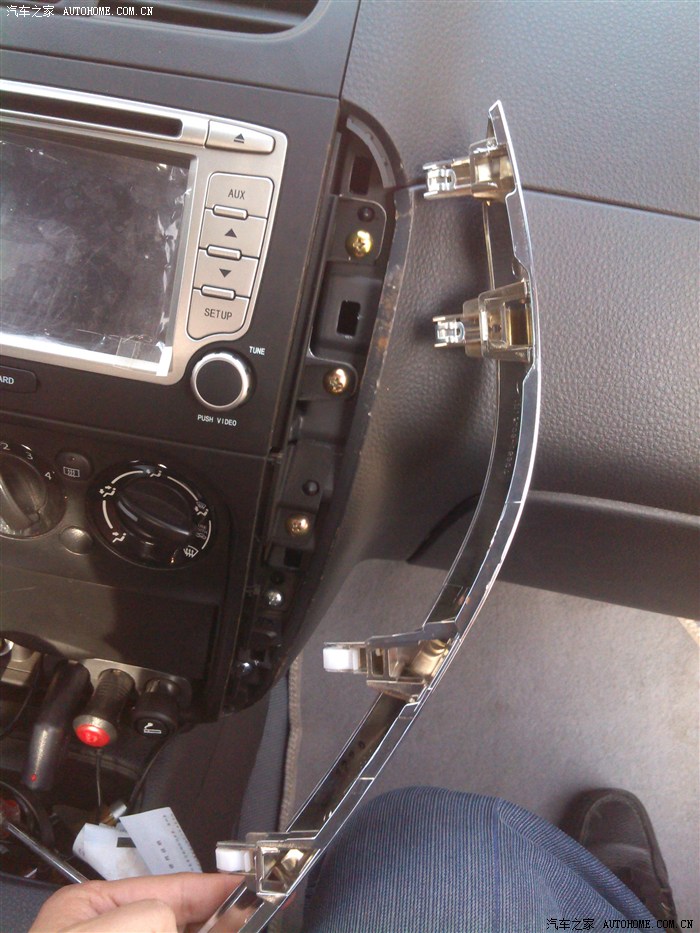

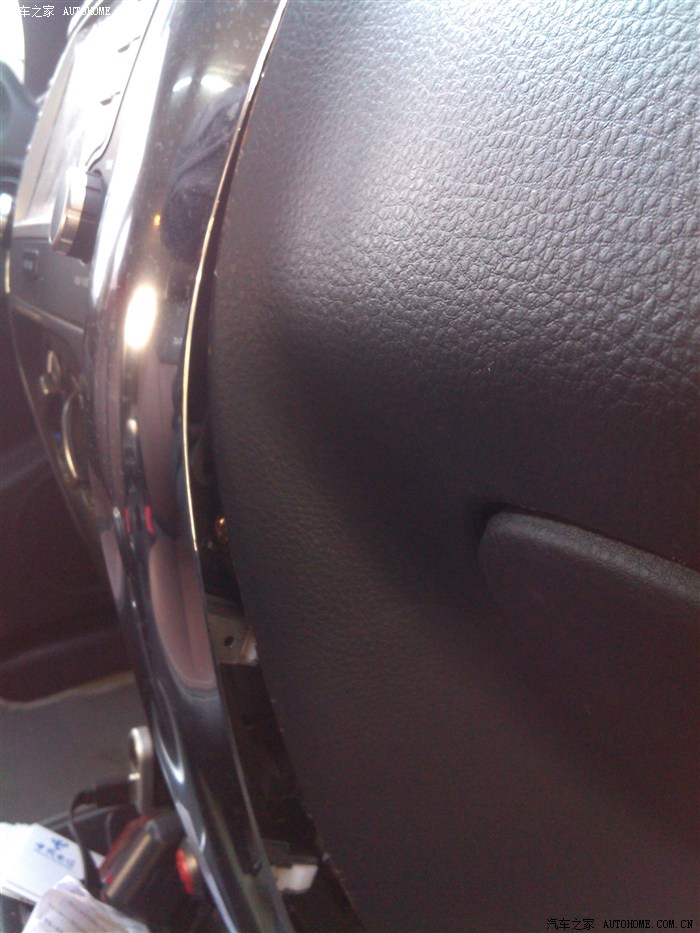

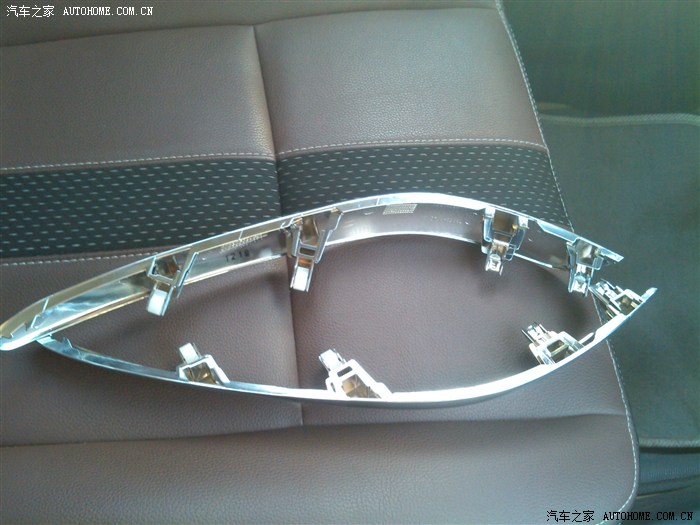

从下端开始，用薄起子翘起一点，然后用手向外向上拉。

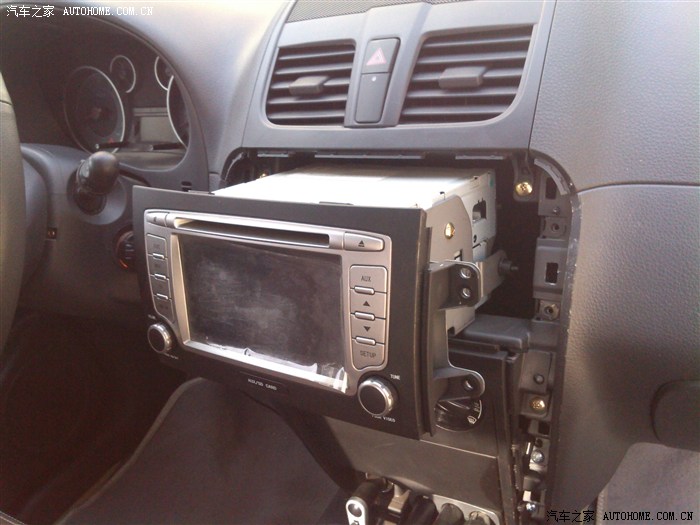

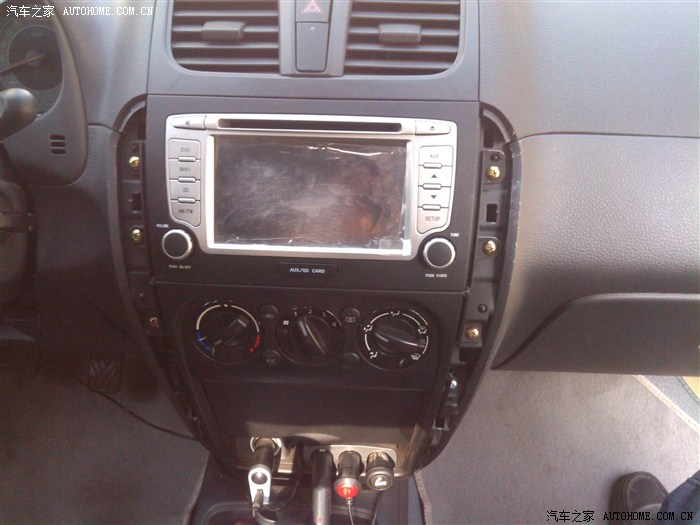

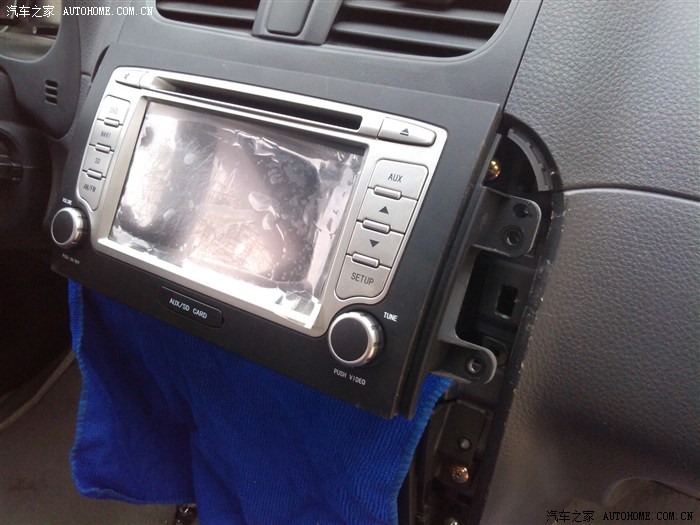

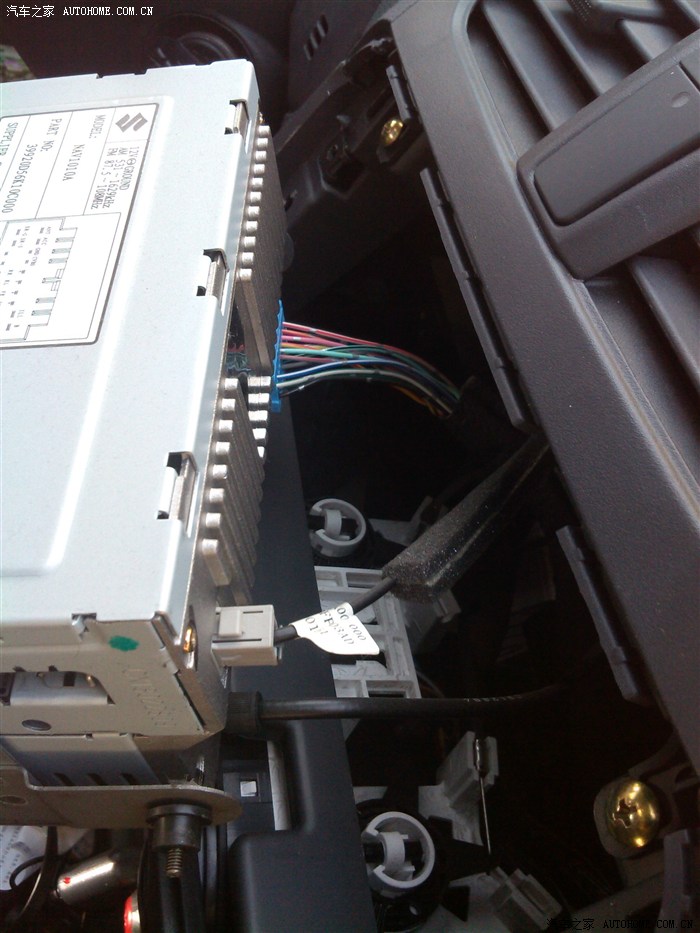

1、拆导航  拆掉4个螺钉即可拉出导航。

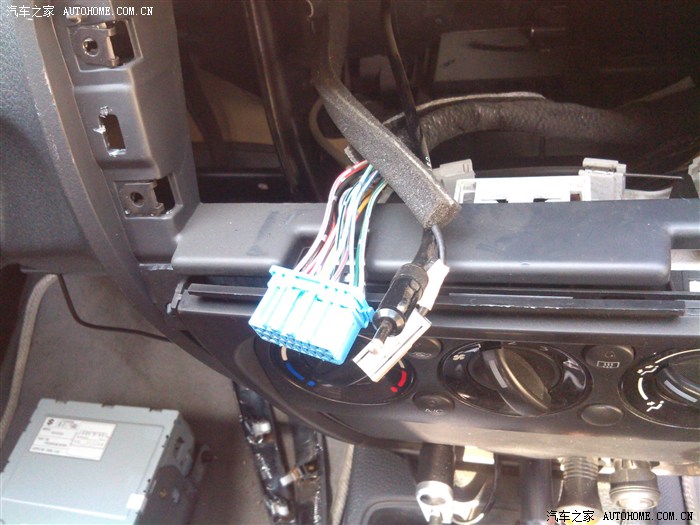

拔掉3个插头：

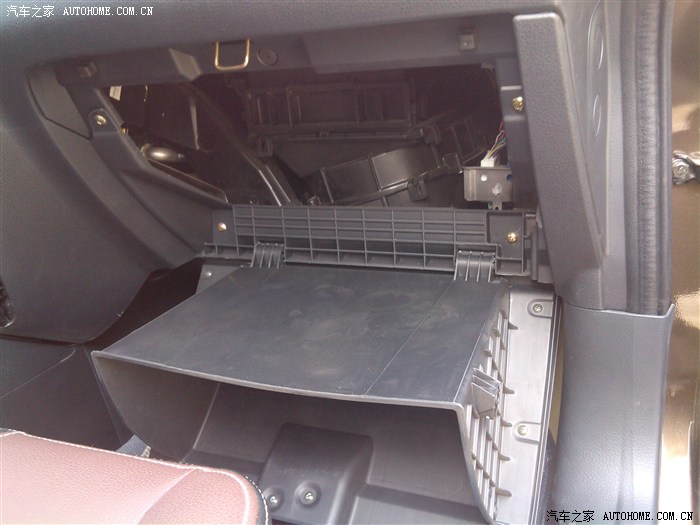

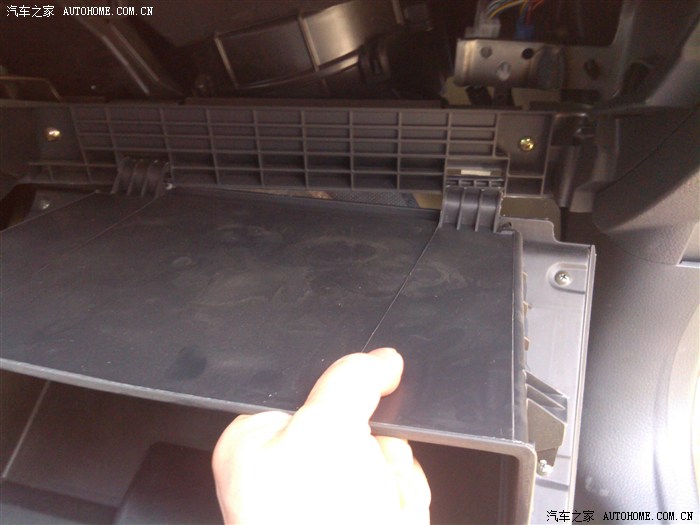

3、拆手套箱  两侧用力向内挤，即可将手套箱转成下图状态

向外一拉即可取下手套箱

4、接线测试

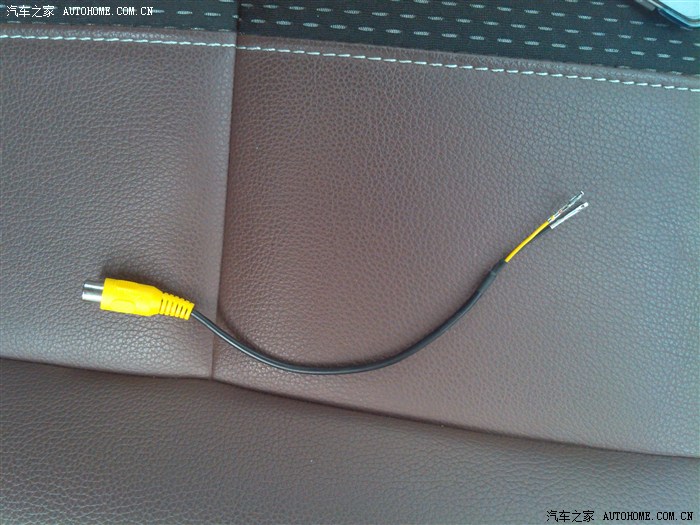

用针将带端子的视频线的端子取出如下图：

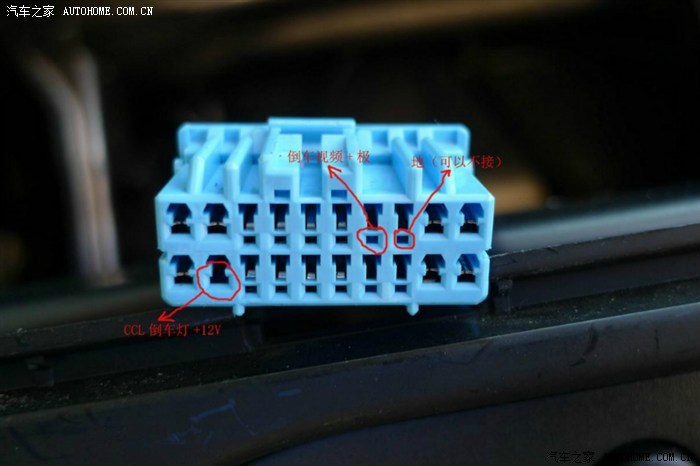

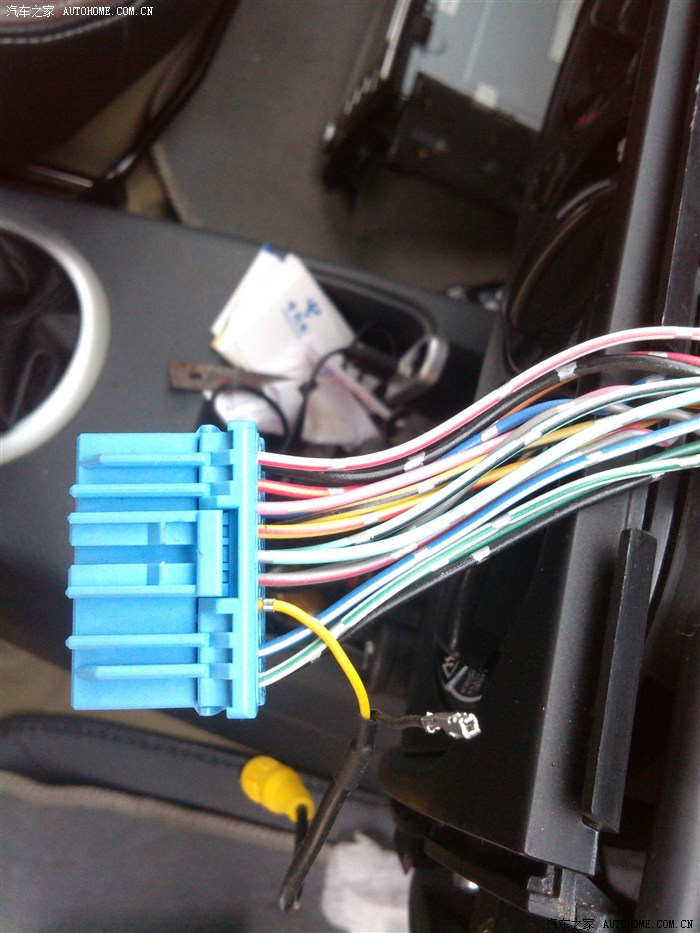

将黄线端子从下图的背面插入图示倒车视频+极，黑线端子插入地：插入位置参考别人的图片：

再用辅材中的线（最好是带合适的端子）插入标有CCL倒车灯12v的口中，最后如下图：

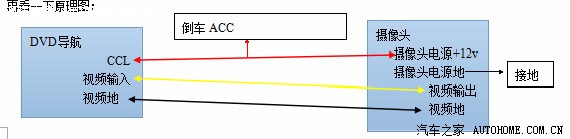

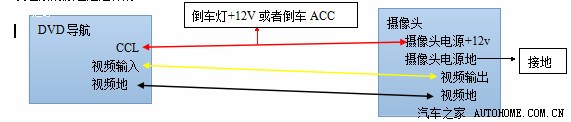

再看一下原理图：

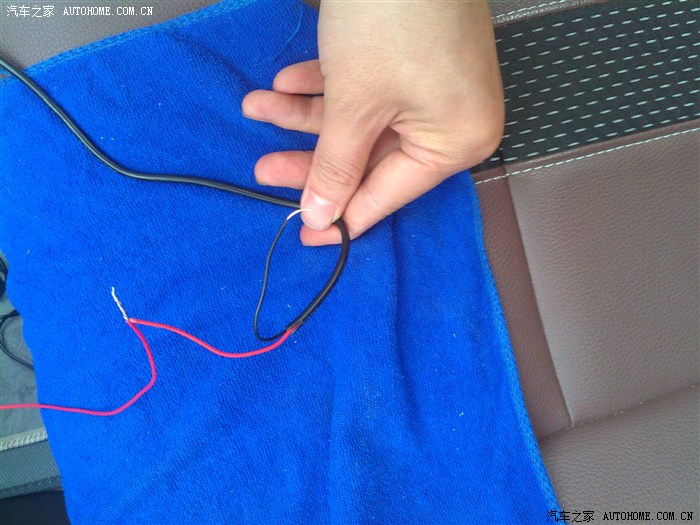

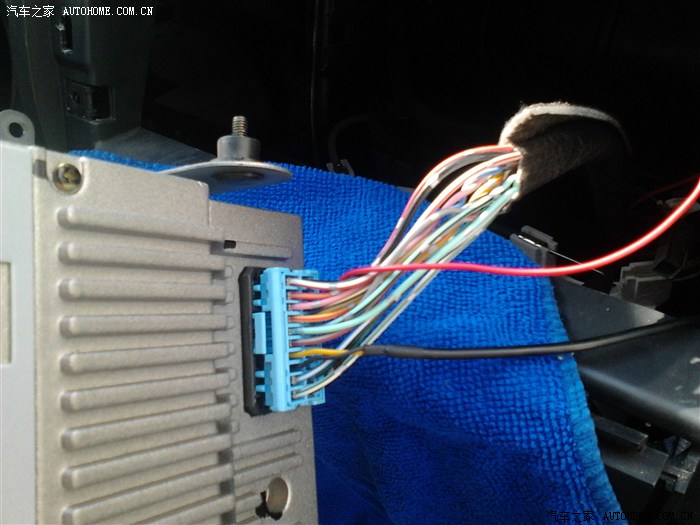

将刚才的那根红线的另一端与摄像头电源的红线接在一起：

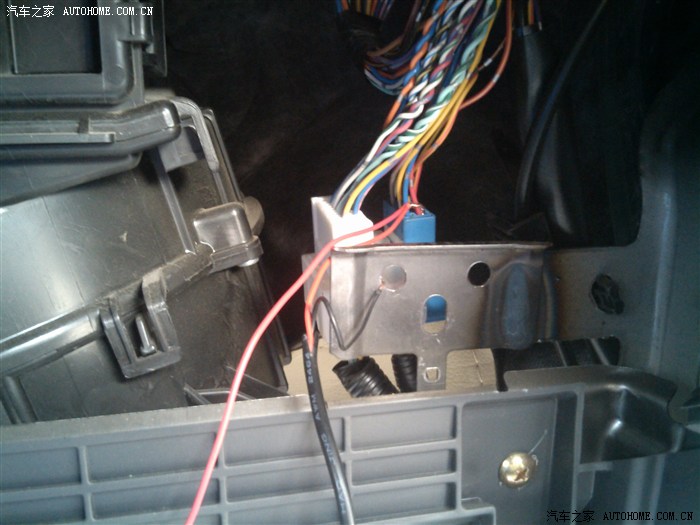

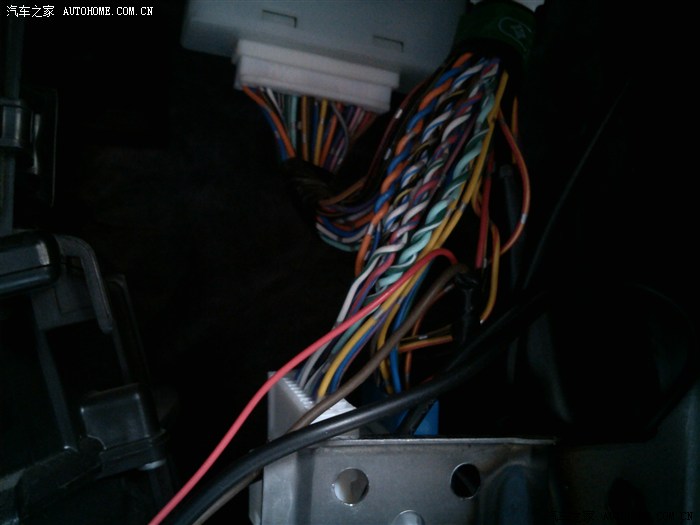

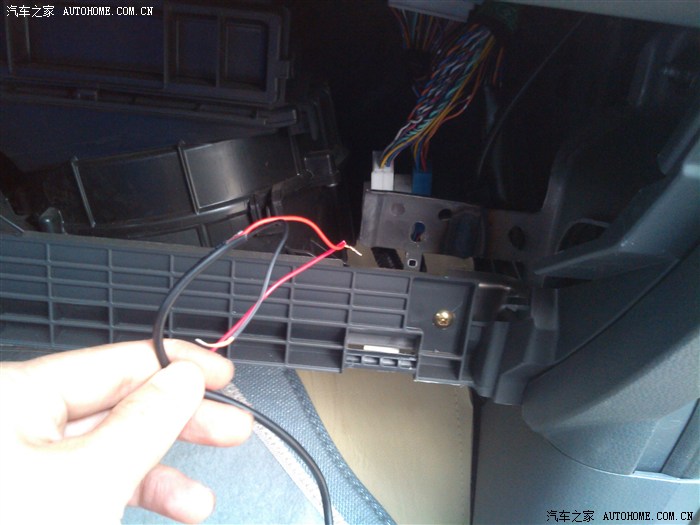

红线插入到手套箱下如图最外侧红线端子孔内，摄像头的地线与机体铁件相连：

视频线莲花头对接起来，将导航临时推回

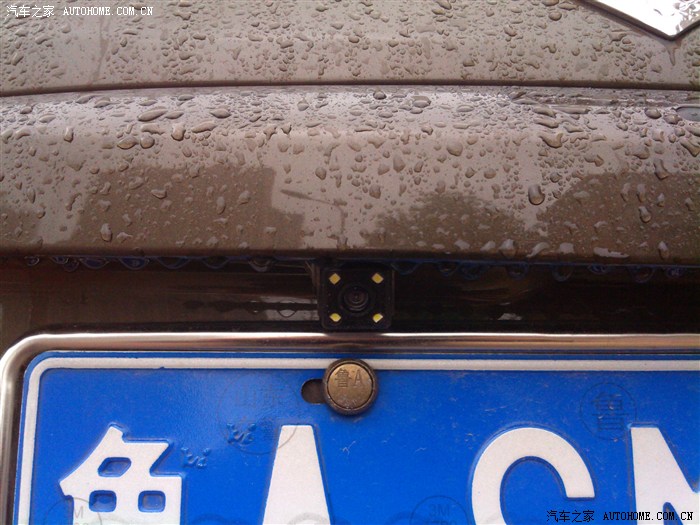

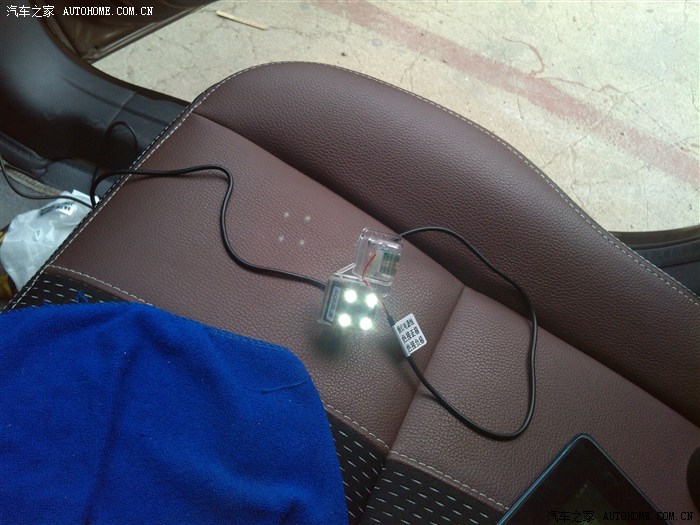

摄像头附带的替代牌照灯的LED电源可暂时不接，因为一般不会有问题。

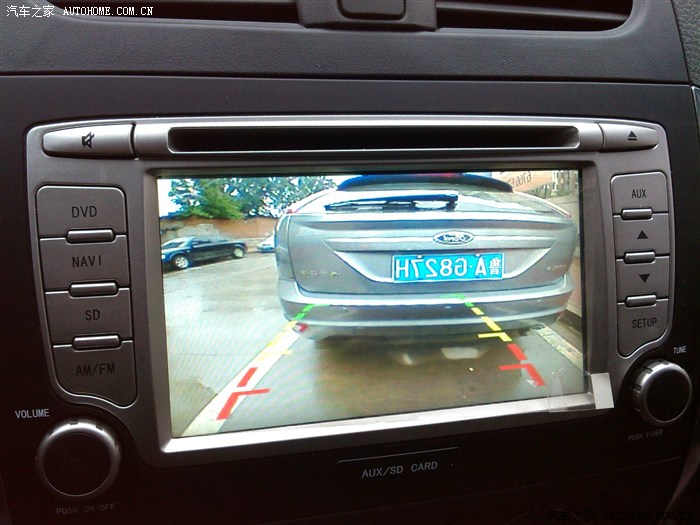

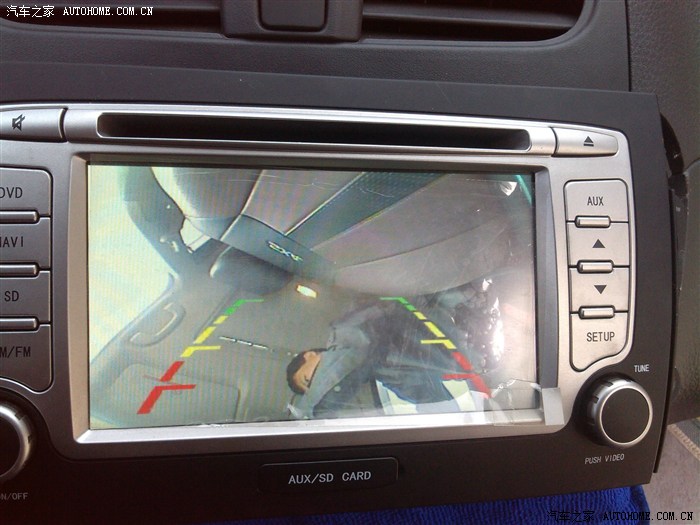

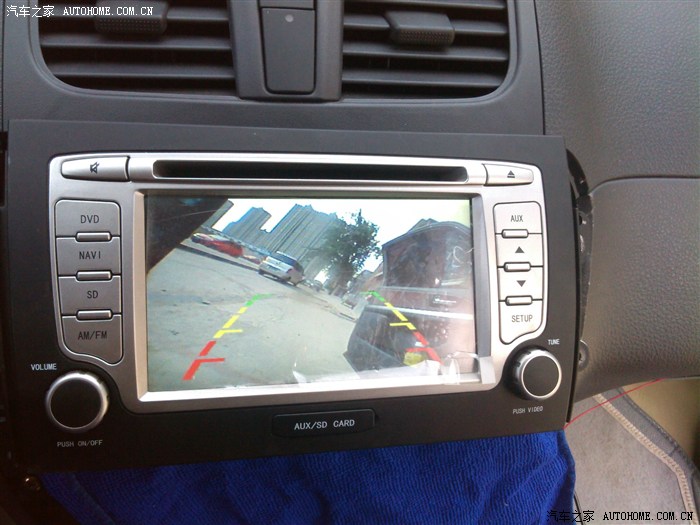

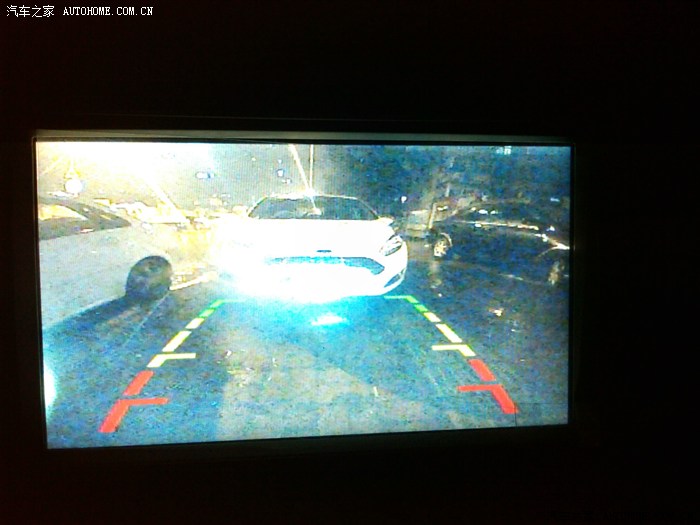

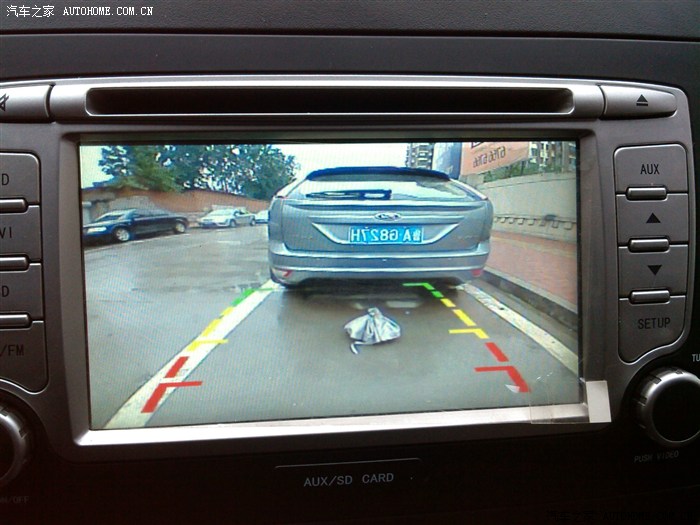

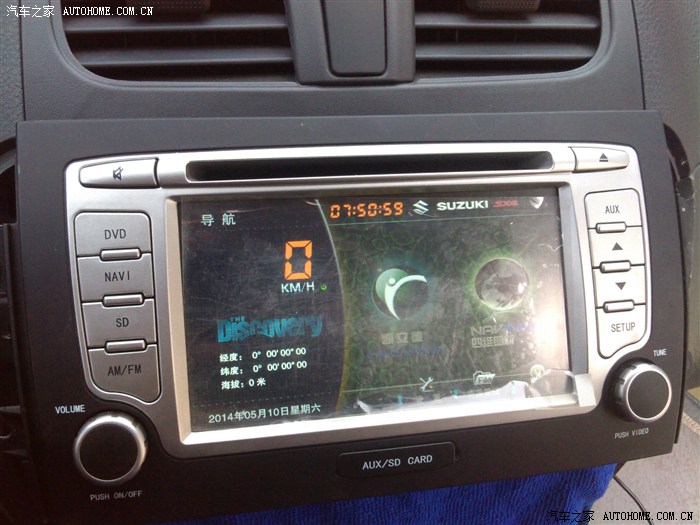

打开车钥匙至ON，不用打火就行，挂倒档，摄像头上的4个LED补光灯应该亮，导航显示后视启动中，然后就可以显示图像了：

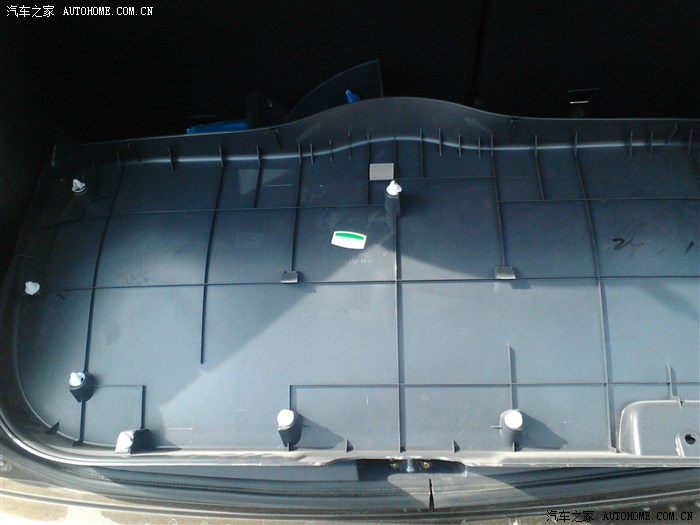

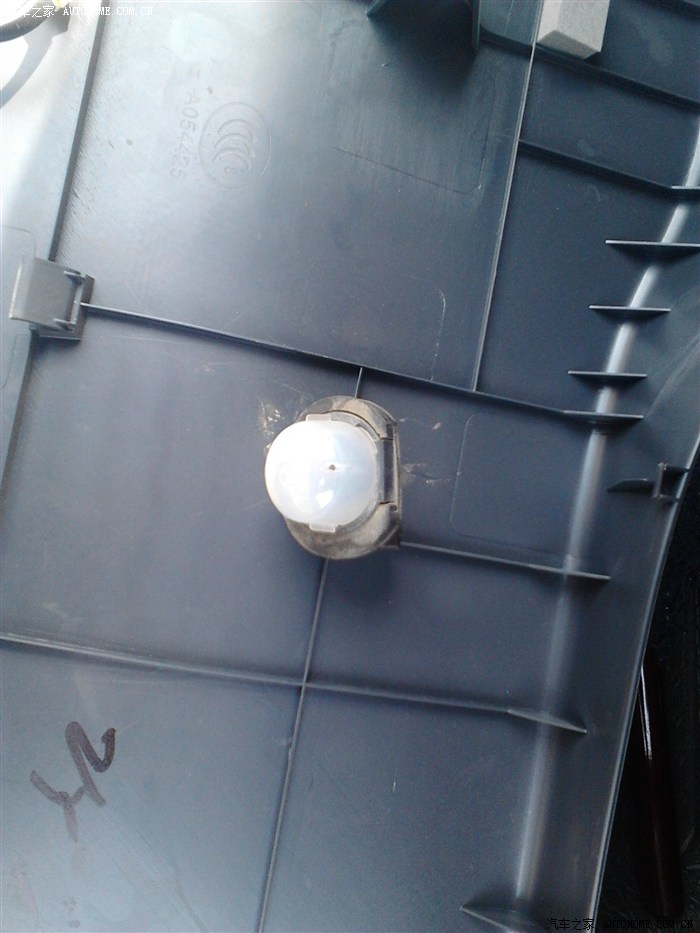

至此，测试成功，开始后续的安装。
