【自己动手】2016款致炫Yaris，DIY无损安装行车记录仪（改装篇）
大家好，小弟在2018年8月买了辆致炫炫动版。家里原本已经有一辆卡罗拉了，老婆摇到了指标，一直想添置台混动的SUV或MPV以应付家里多人出外旅行的情况，口水了CRV混动一段时间，不过还是觉得丰田的THSII更值得等待，所以调整了计划改买致炫，将来再卖了卡罗拉换混动RAV4或混动Highlander，我承认我是有点粉丰田，耐操耐折腾。
我是一名生活在一线城市的理工男，所以比较喜欢自己研究工程技术之类的东西，卡罗拉我DIY了不少东西（后续有时间我会陆续更新的），都是严格按照维修手册的操作去做得，日本人的认真是从我们这儿学过去的，我们这代人不应该丢掉；致炫到来我也会继续按我的原则去DIY，不破线，不破坏原车设定的平衡，按维修手册执行是我保养改装的原则。2016款致炫?系列整理如下：
我是一名生活在一线城市的理工男，所以比较喜欢自己研究工程技术之类的东西，卡罗拉我DIY了不少东西（后续有时间我会陆续更新的），都是严格按照维修手册的操作去做得，日本人的认真是从我们这儿学过去的，我们这代人不应该丢掉；致炫到来我也会继续按我的原则去DIY，不破线，不破坏原车设定的平衡，按维修手册执行是我保养改装的原则。2016款致炫?系列整理如下：
这是致炫系列的第一篇。
双十一买了行车记录仪，那DIY开始呗。
准备的工具有：电工用的万能表、拆内饰板用的撬子、10mm六角螺帽、棘轮扳手，当然还有准备安装的行车记录仪。工序很简单的，放心好了。
PS：维修手册本论坛就有下载，https://club.autohome.com.cn/bbs/thread/2d6d6ad28e5e045d/70504724-1.html，这个帖子的楼主在第10楼提供了可免费百度云盘下载的链接，是2014款致炫的维修手册，在此衷心感谢楼主@9394167的无私奉献，各位有需要的看官可自行前往下载。

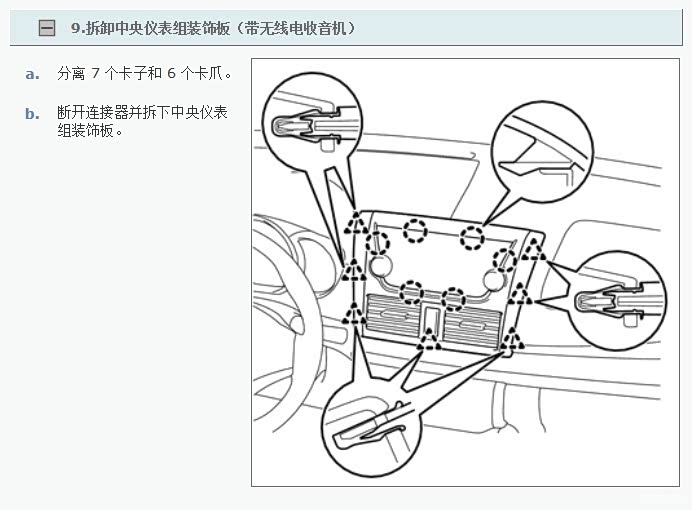

第一步要做的是拆开中间的仪表组（就是收音机的那个东西），都是卡扣，用力拔就行了。
双十一买了行车记录仪，那DIY开始呗。
准备的工具有：电工用的万能表、拆内饰板用的撬子、10mm六角螺帽、棘轮扳手，当然还有准备安装的行车记录仪。工序很简单的，放心好了。
PS：维修手册本论坛就有下载，https://club.autohome.com.cn/bbs/thread/2d6d6ad28e5e045d/70504724-1.html，这个帖子的楼主在第10楼提供了可免费百度云盘下载的链接，是2014款致炫的维修手册，在此衷心感谢楼主@9394167的无私奉献，各位有需要的看官可自行前往下载。
第一步要做的是拆开中间的仪表组（就是收音机的那个东西），都是卡扣，用力拔就行了。

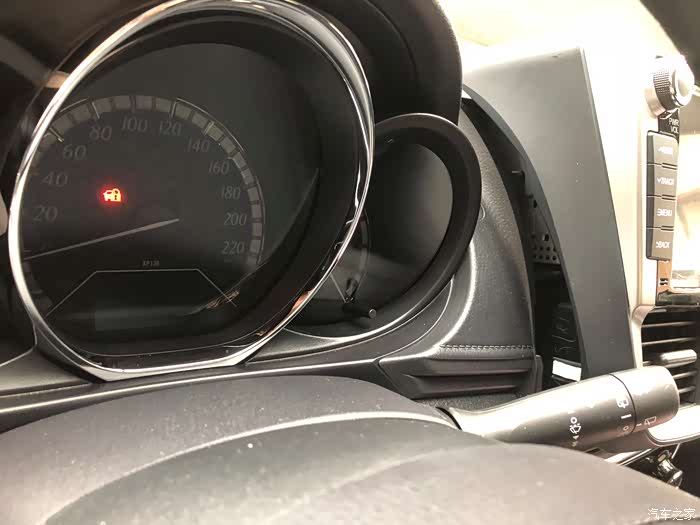

不用全部拉出来，留出一定位置能让后面的饰板拆出来就可以了。

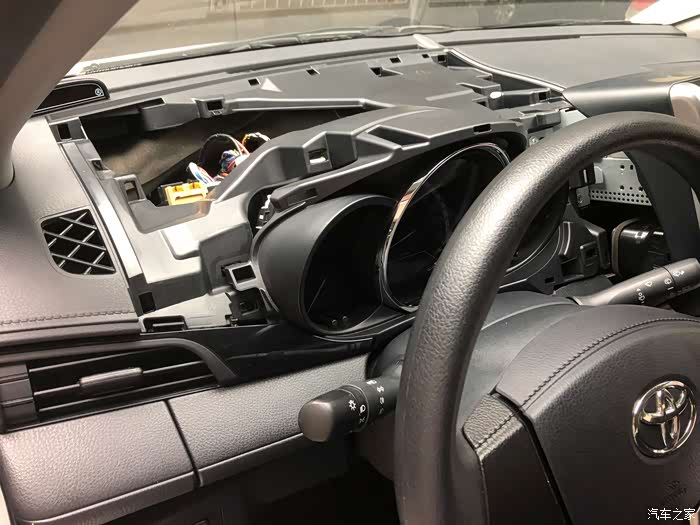

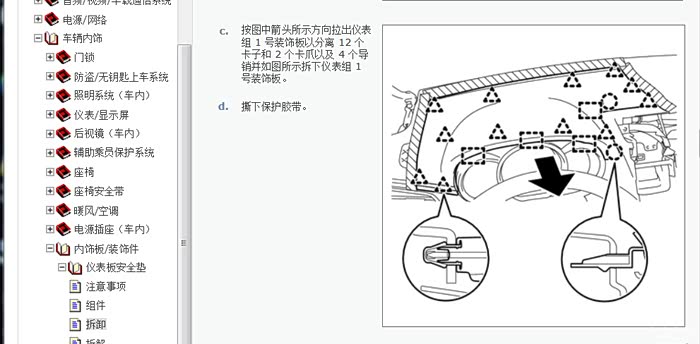

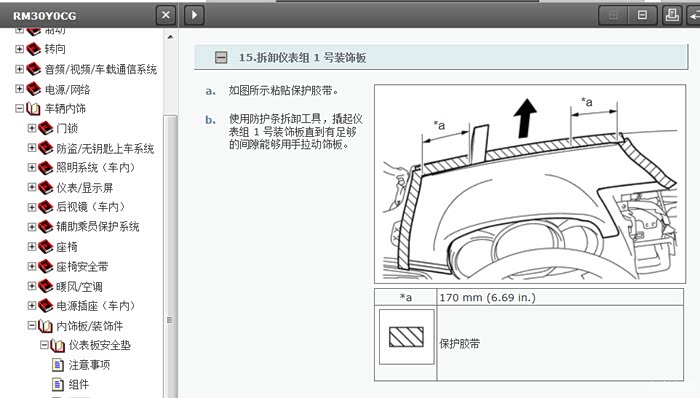

接下来要拆仪表盘上面的那块饰板，因为保险盒就在里面（这个保险盒的位置设计确实不咋地，相比之下卡罗拉的保险盒位置就人性化很多）。
面板拆出来以后的样子。
看到一堆五颜六色的保险丝，你会不会感到茫然和不知所措，我这种强迫症没搞懂个所以然是不敢贸然动手的。还好，咱们有维修手册。

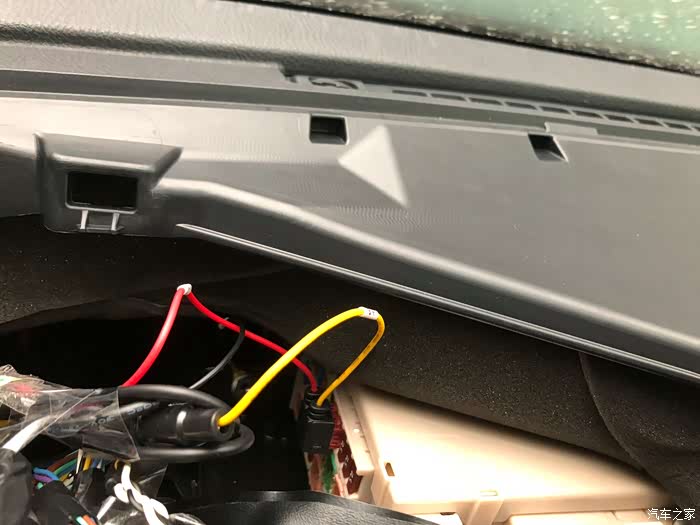

看清楚保险丝分布图及其保险丝电压数、对应的电器设备后，是不是安心很多？好吧，我挑了15A的保险丝接电，这个是点烟器的保险丝。（另外我这个行车记录仪比较奇葩，有两个接入电线，另外一个我接了个10A的没有对应使用电器的保险丝接电）。
提醒一吓，准备材料里面我说要准备电工用万能表，就是为了测一吓保险丝内的电流方向，我量过，电流是从图片的下方往上方走的（各位可以自己测一吓试试），保险丝这样接就能发挥保险丝的作用了。负极搭铁，我搭在了旁边的螺丝上，要用到10mm的六角螺丝帽，我的照片拍得不是很清，借用一吓论坛里面网友的图片。

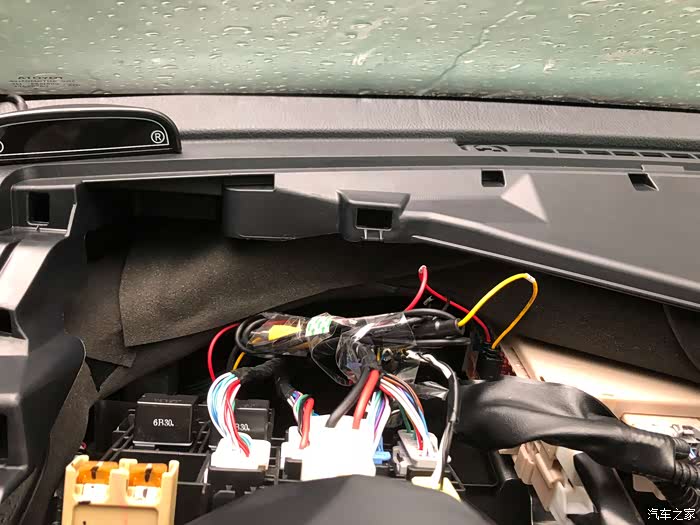

完成后测试一吓行车记录仪能不能正常运作，没问题以后就把线速捆扎好，以免产生异响。

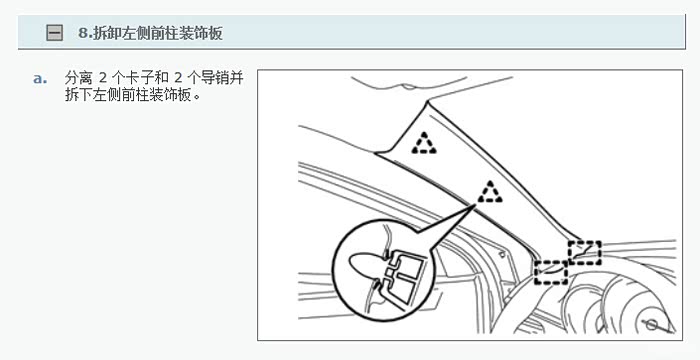

后面就是行车记录仪的走线了。基本都是这样走的了，沿驾驶员的A柱连至车内后视镜附近的行车记录仪，不难。只需要拆掉A柱的装饰板，徒手或者用撬子就能撬开A柱的装饰板，很简单，就2个卡扣，稍微大力点就能掰出来。

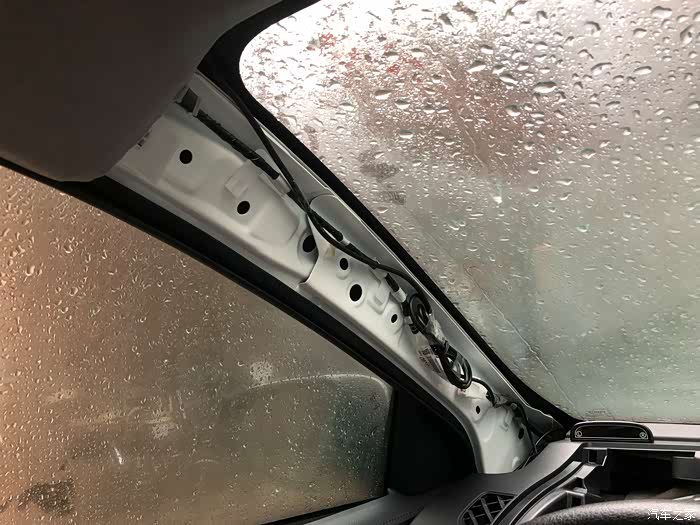

沿驾驶员的A柱往上走，经车顶到达车内后视镜附近接行车记录仪。

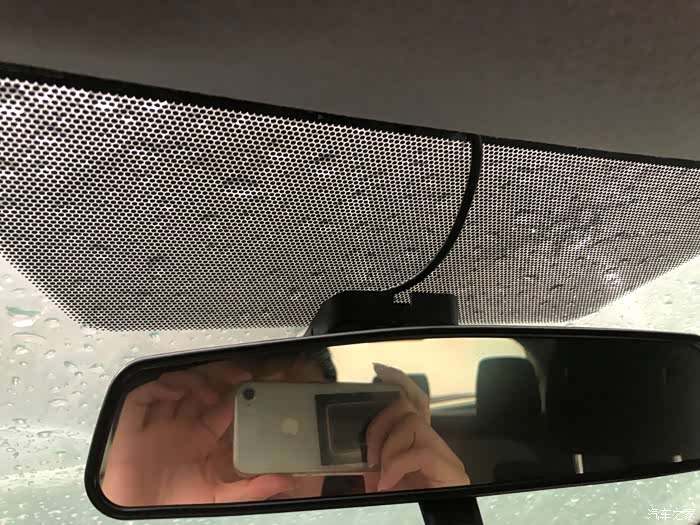

大功告成。很简单对不？
PS：我选了个隐藏式的行车记录仪，因为我希望行车记录仪能尽量跟原车的贴合度高一些。
PS：我选了个隐藏式的行车记录仪，因为我希望行车记录仪能尽量跟原车的贴合度高一些。
虽然知道跟认证没什么关系了，但初次在致炫论坛发帖，还是附一张认证照吧。希望各位DIY得开心。
