新年伊始,随着丰田新车不断涌现,新的21款卡罗拉车机也随之而来。作为一个喜欢打磨车机的车友来说,不去研究一下新的车机实在是难以忍受的事情。新的车机就像一个新的盲盒一样,里面藏着很多未知的内容。但是随着时代大潮的汹涌澎湃,厂家追求实用主义的浪潮愈加明显。车机的功能越来越多,方便程度越来越高。屏幕的尺寸也越来越大,唯有对车机声音的把控略显颓废。在车型定位细分化的总体策略下,能省则省、能简则简的理念根深蒂固。这也是不得已而为之的事情,毕竟价位不同,能享受到的驾乘体验也不同。想要追求更加美妙的声音体验只有购买更加昂贵的车型和高配来实现。这是非常现实的事情,那么有没有一种简单粗暴的快速提升低配车机声音品质的升级方法呢?答案是肯定的,这也就是磨机的魅力所在。我一直在这一层级坚持,就是因为我不想花费大量的金钱去提升音质,那不仅是要对车子大动干戈,还要付出很多财力物力。对于普通车友来说是没有必要的事情。我虽然不能将车子常换常新,但几百元的车机却可以拿来消磨时光,全当是与时俱进罢了。


聊到电装车机,又是一个“盲盒”,之前接触过松下、先锋、富士通、以及种类繁多的国产导航车机,但是电装这个品牌一直没有了解过。趁着21款卡罗拉车机选用了电装这个品牌,于是便要打开这个“盲盒”看看。作为21款荣放车机的供应商,相信内部结构也是大同小异而已。来和我一起拆机打磨吧!!!

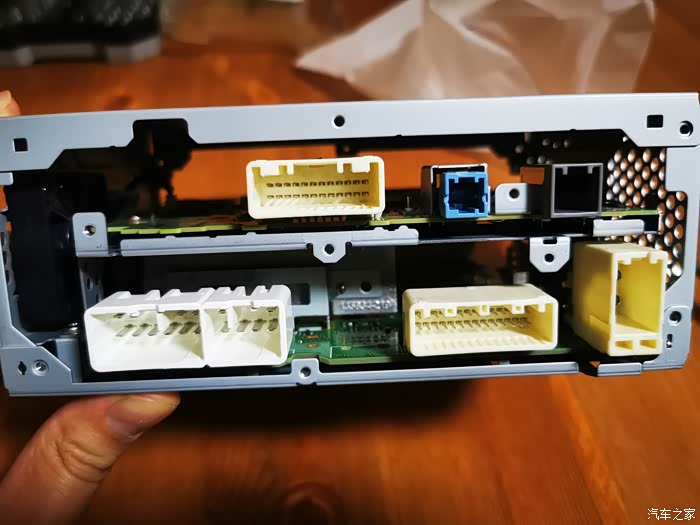

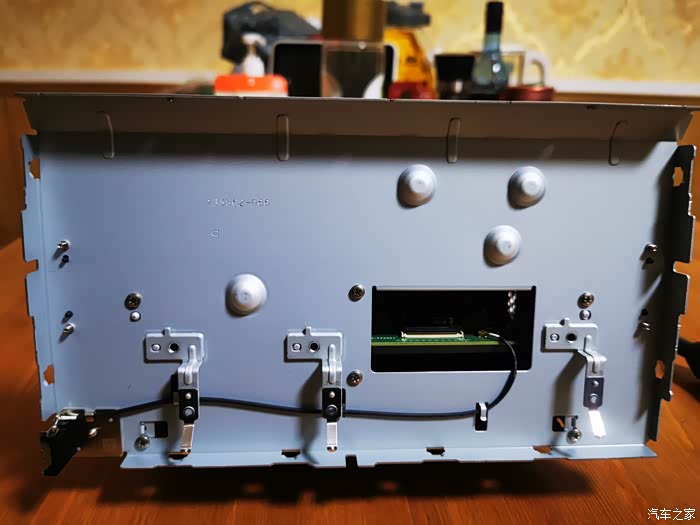

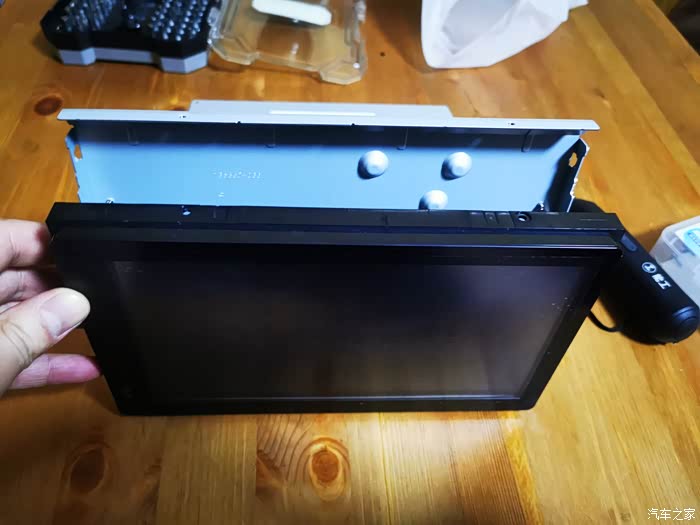

21款卡罗拉电装车机,可以安装在很多丰田车上。只是没有实体按键确实不方便操作。

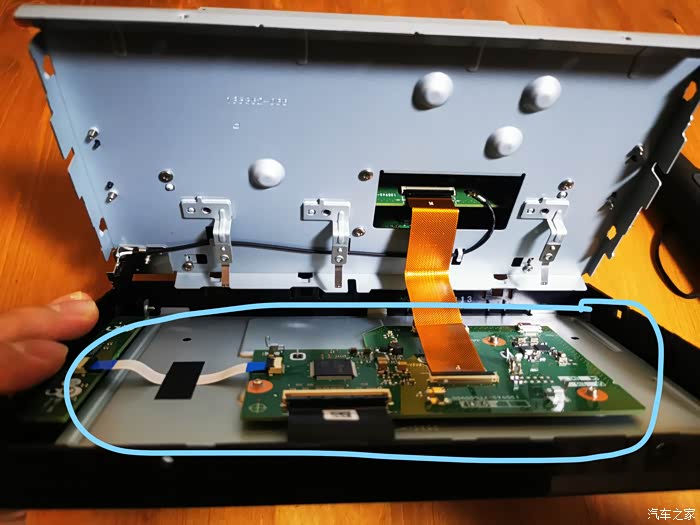

对于很多车机功能,都集成在屏幕主板内,所以重量比较大。上一次拆的20款荣放车机就是这样的结构,只有声音处理部分在机器内部。

这款机器的主板没有荣放的复杂。

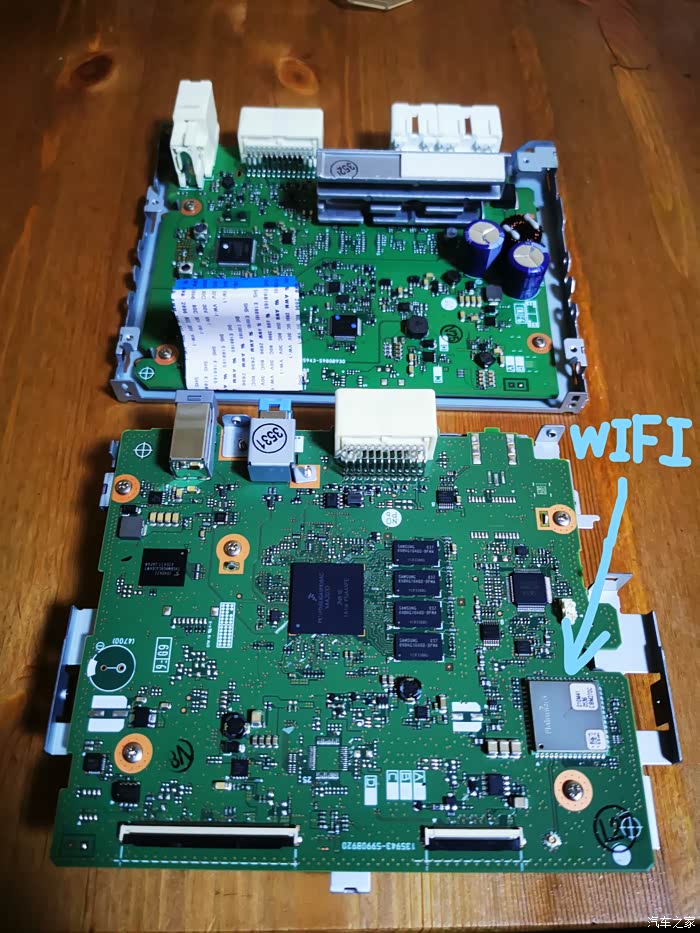

双层电路板的设计在富士通、松下等车机中是常见的构造。

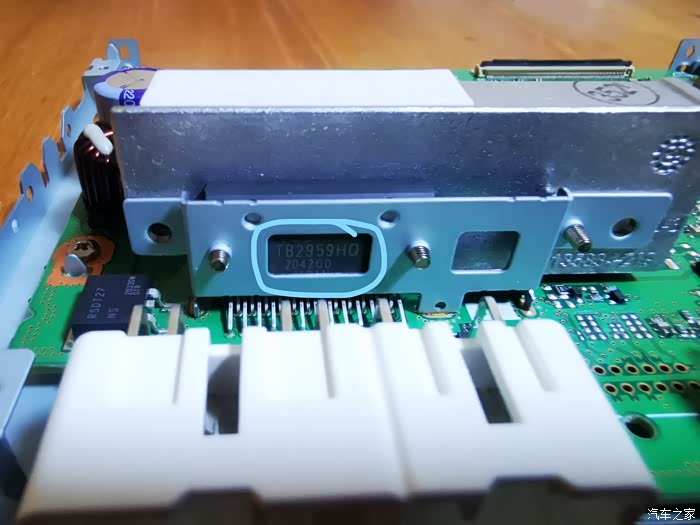

下面一层电路板是负责音频处理的。TB2959HQ是东芝的功放芯片。广泛应用于各大车机品牌中,特点是价格低廉,声音一般。

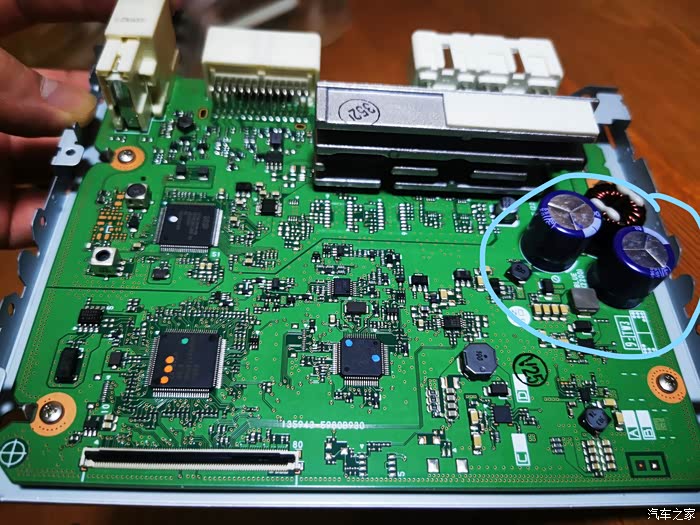

主滤波电容并不是随着空间局促而变小的,而是成本控制的产物。

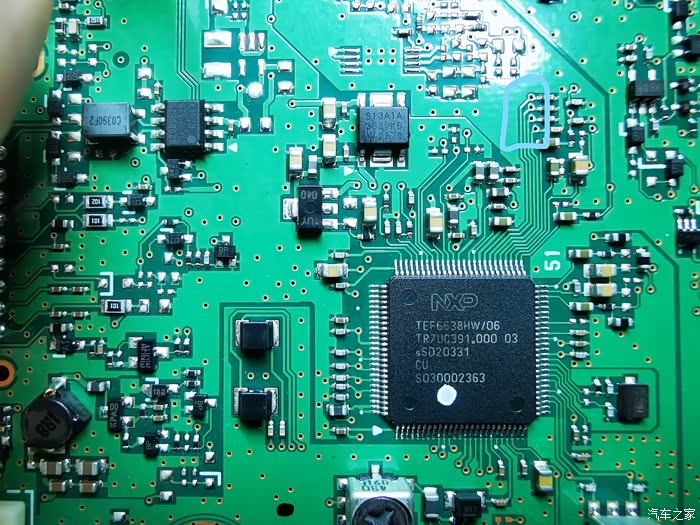

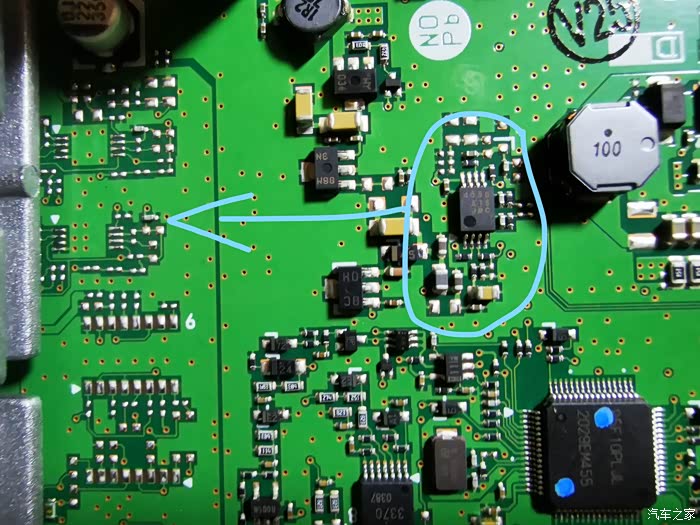

这个运放芯片两路输出并不直接负责喇叭的输出

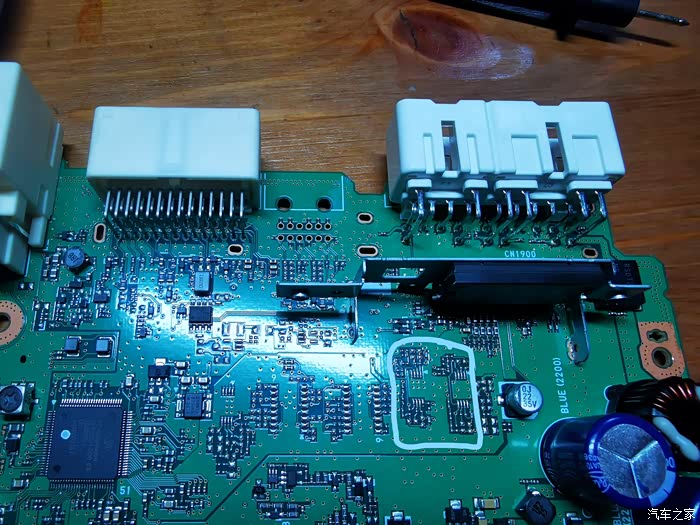

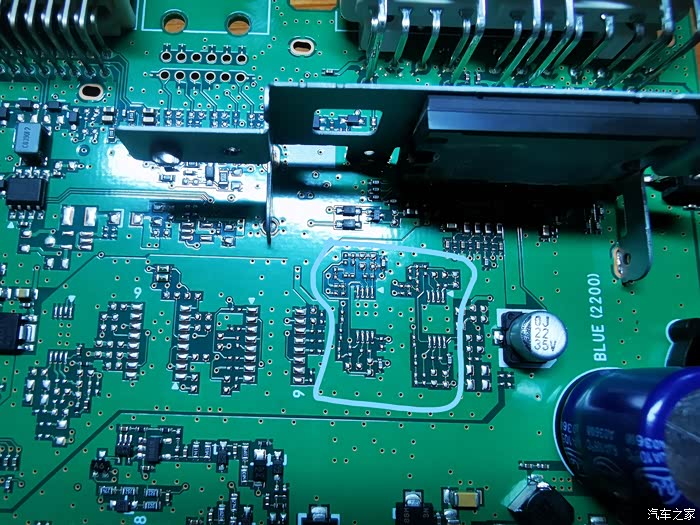

这里的预留电路才是4558运放芯片的位置,遗憾的是这款机器没有安装相应的电容、电阻和运放。以至于音频处理器发出来的音频信号直接发送到功放芯片的前级电容处,没有运算放大器的处理,声音就很普通了。我准备试试在这个电路中添加运放芯片,看看能否将减配的运放回复回去。

我更想相信在卡罗拉高配车机上这两个运放芯片是被安装上去的,那样起码可以得到好一些的声音品质,也有了更大的升级空间。

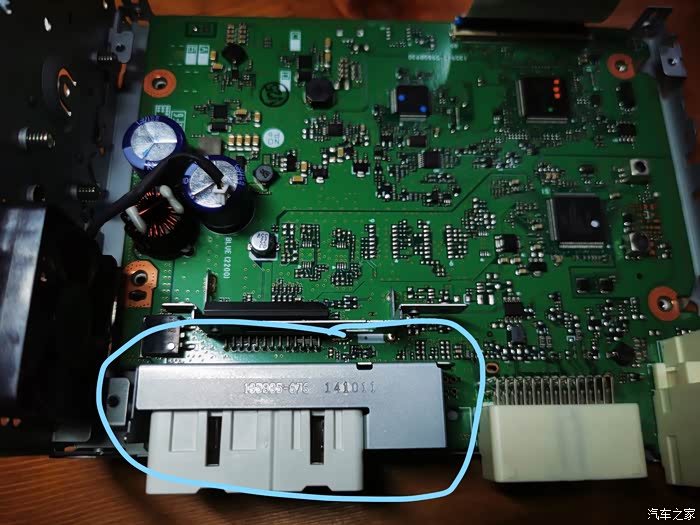

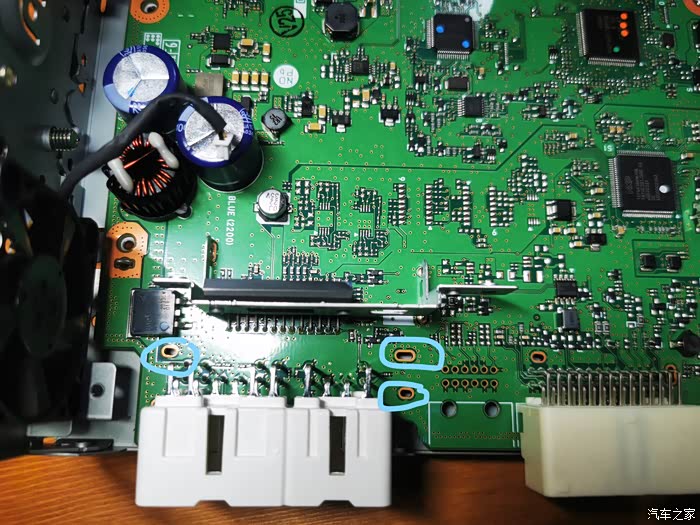

在尾线插头处是预留了屏蔽罩的焊点位置的,只是没有安装。这一点就没有15款荣放车机厚道了。但好处是升级功放芯片时省去了拆卸的时间。

我用15款荣放车机的屏蔽罩安装在这里还是毫无违和感的。

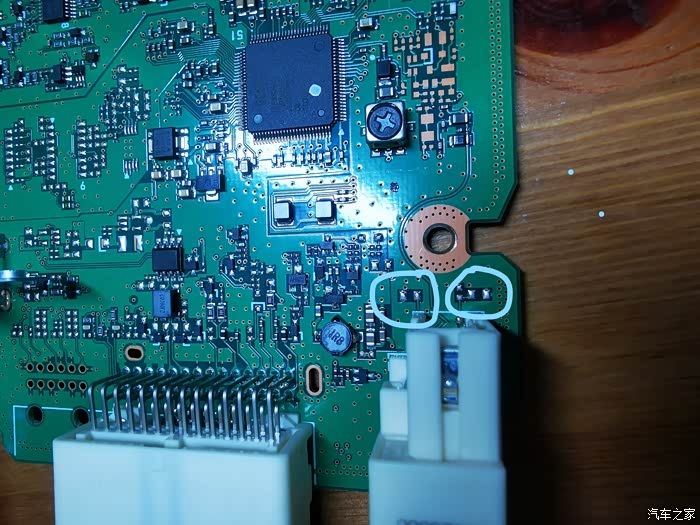

聊聊细节,收音机插头座对地电容也省掉了。作用就是滤波,没有也可以。

4路音频输入

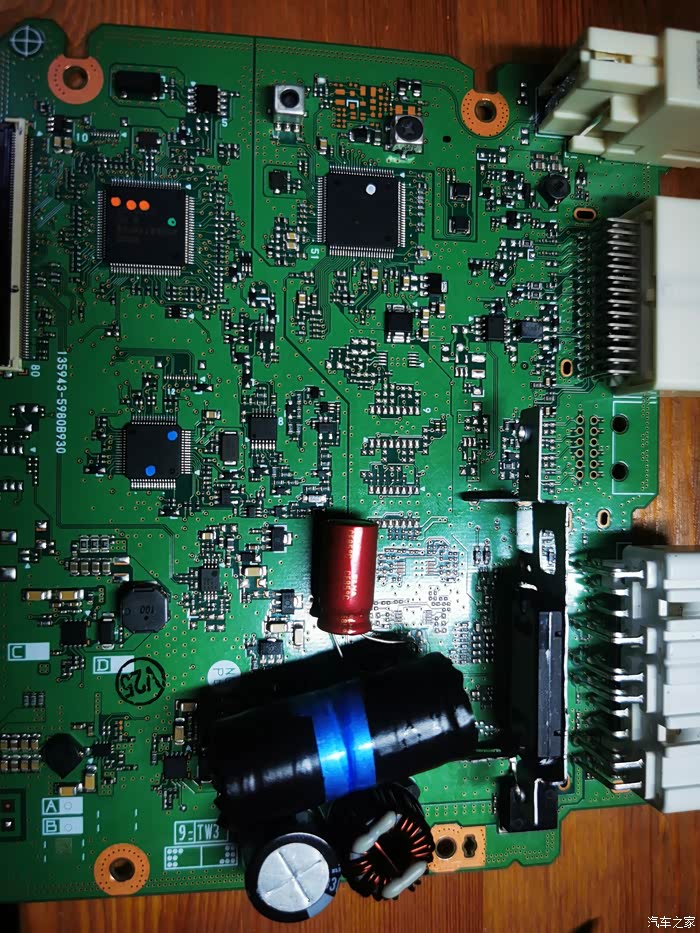

这次升级主要是尝试了将东芝的功放芯片TB2959HQ更换成TDA7854, 7854在功率上比7850小一点,在声音品质上还是比较出色的。

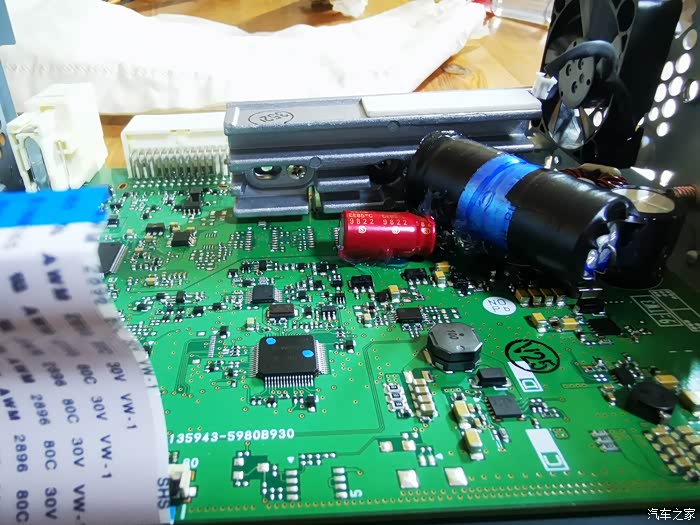

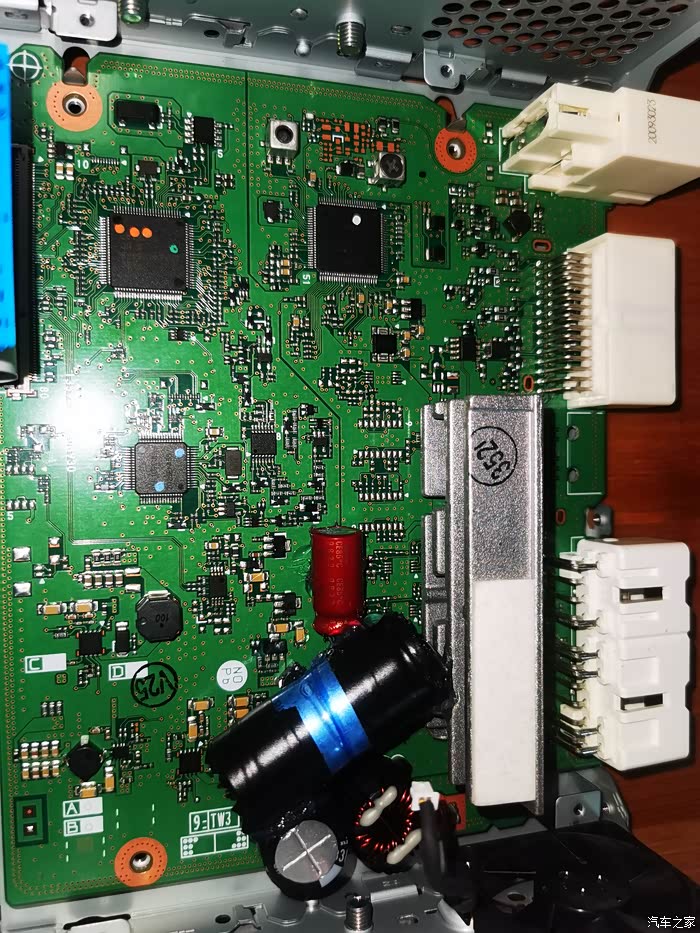

主滤波更换了一个之前常用的电容,和一个从15款荣放车机替换下来的3300uf电容,算是废物再利用吧。

十脚电容也进行了更换。其他的实在没有可以升级的内容了,据此看来,21款荣放车机的升级方案也就是再更换两个运放芯片。但是前提是它安装了运放芯片,如果也是空空如也就没有办法了。

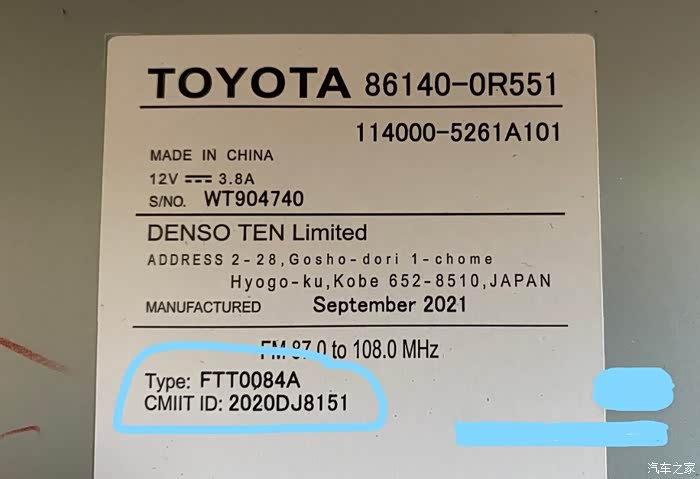

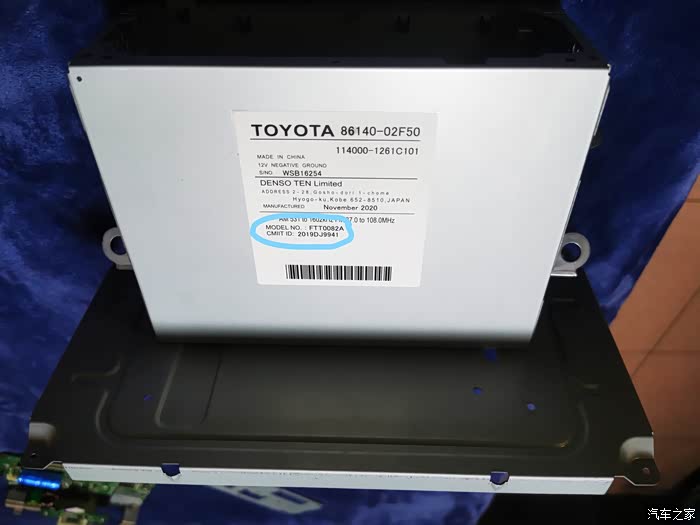

为什么说21款荣放车机的打磨升级是一样的呢,来对比两款车机的型号不难看出,一个是FTT0082A  一个是FTT0084A,相信内部主要结构没有变化,只是运放芯片的安装与否,当然了,希望有车友分享21款荣放车机电装品牌的内部结构。供大家学习,交流。

图片来自网络

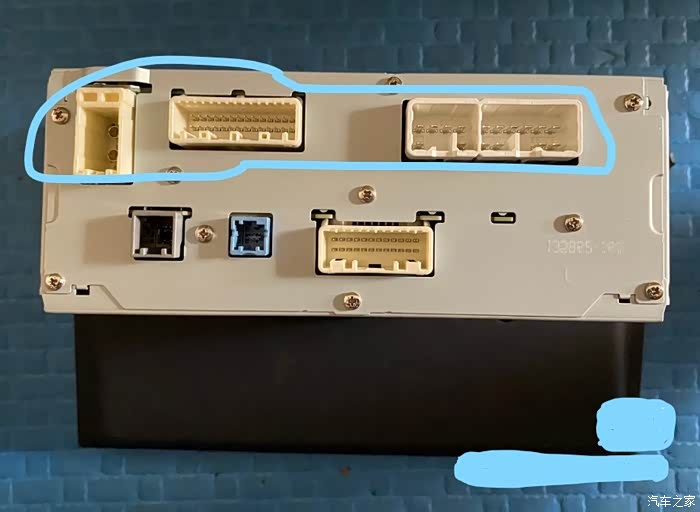

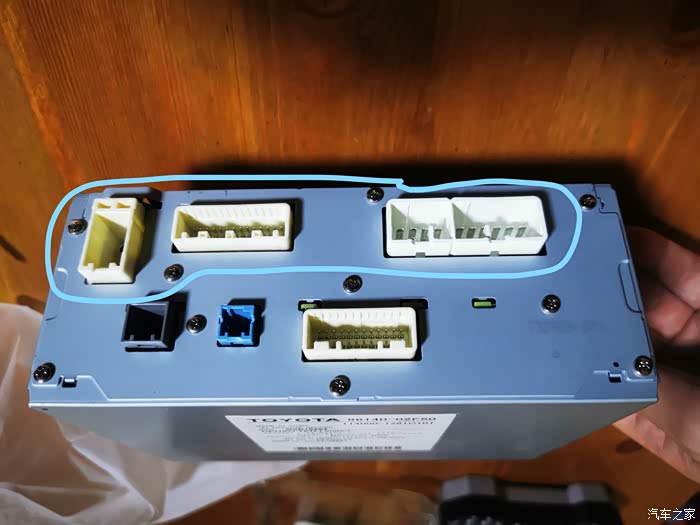

再从尾插的布局来看,也是一样的。图片来自网络


好了,我的升级内容就分享到这里,有不成熟的想法请大家指正,纯属业余爱好,了一解闷。切莫当真!

下一次来分享一下21款卡罗拉高配车机改装过程。可以一起聊聊。谢谢观赏!

这是新年第一帖,很久没有发帖了。但是打字越来越轻快,图片编辑也更加方便。以后还要常来聊聊。希望版主能够精华鼓励!谢谢!
