自己动手丰衣足食，20款Q5L安装B&O升降高音(祖国版)

1 18 发布于江苏 2023-08-22 18:16:20 只看楼主修改帖子

第一步是把原厂的两个高音头拆下来，先把网罩撬起来，这里有个技巧，把网罩靠近人的那一边翘起来大半时，可以直接撬下面一层，这样可以防止网罩的卡脚折断，我看之前有人装A柱高音时就撬断过，下面一层左边两个卡脚，右边3个卡脚，撬的时候避开位置撬就可以了。

接下来就把固定高音喇叭的螺丝拧下来，M5的螺丝，螺丝在装降高音时要用到，借用一下别人的图

接下来把这块饰板撬开，里面是接电的保险丝

背面卡脚位，拆的时刻可以参考。

这块也要撬下来，上下各一个卡扣。

这个休息踏板也要拆下来，下面也是接线用的保险丝，把圆口塞子用平口螺丝刀撬开，下面有个螺丝松开即可。

引擎盖扳手也要拆下来，这个是反面的插销，拿平口螺丝刀轻轻一撬就下来了，扳手也能取下来了。

引擎盖扳手下面的螺丝也松出来。

接下来要把左边手套箱的螺丝都取下来，一共4颗，这是第一颗。

里面有一颗，要用很长的螺丝刀。

红点下面一颗。

红点下面一颗，都卸了以后就可以把手套箱卸下来了，先在第一个螺丝的位置有个定位十字送一下，再抓住手套箱上沿往座椅方向拉，上沿是卡扣，不过我就门边松下来一点，没拆手套箱，主要是能走线到副驾驶，手套箱可拆可不拆

然后就是拆副驾驶手套箱了，先把CD机拆除了，要用到专用工具，把工具插到cd机俩边的插槽里就可以把CD机退出来了，松开背后的所有连线，把CD机取出来。取出来以后CD机的空位里面有一个螺丝要松下来。

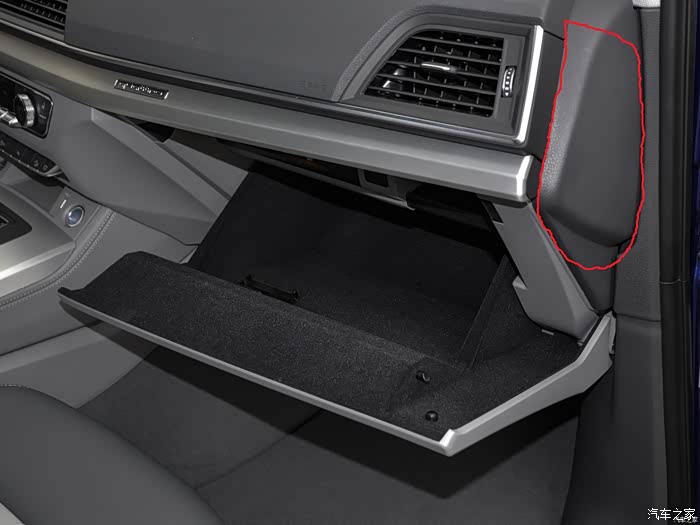

副驾驶位一共7颗螺丝，之前一个在CD机的位置，旁边盖板撬开里面有一颗。

这下面2颗螺丝。

盖子打开，里面有3颗螺丝。

拆副驾驶手套箱时要注意，下面要拿个东西拖住手套箱，因为里面有几个灯的连线，很短，螺丝拆完把手套箱一点点移出来，看到连接线就要松开，都是插头，注意方法不要硬拉。

最后是拆主驾驶门槛饰条，很长贯通整个主驾驶门，只有一颗螺丝，之前拆引擎盖拉手时已经拆了，接下来就是胆大心细的时候了，用力拉吧。

接下来就是走线，主要是到副驾驶高音头的线，配套线束有长线和短线，长线到副驾驶，短线到主驾驶，从副驾驶高音头用根硬线往下到手套箱位置，再穿过中控台到达主驾驶手套箱位置，这样就可以把线束带过来。
升降高音头每个有三根连接线，两个连接到配套线束上，另一个把原厂高音头的连接线退出了接到升降高音上。

升降高音配套的控制盒有4根线和车子连接，都是定义好的，长电正负极接在主驾驶门边保险盒里，红色正极，黑色负极搭铁，如图所示

开关控制电接在脚踏板保险盒里，如图所示

最后一个氛围灯控制线接在驾驶位休息踏板旁的控制网关处，红圈标记的插头里，跟以前我发的贴子里一样是端子直插的，接在27号或28号端子里，插头拔下来，怎么拆端子我就不发了，参考以前的贴子，我的原车是单色氛围灯，27和28端子都是空位，原车带氛围灯的需要用到转接线。

原车自带氛围灯的到这里就结束了。下面是原车没有30氛围灯的需要用ODIS软件开通过程
1、在0009中央电气写入氛围灯参数
2、在0009中央电气点击二进制编码，bite10输入57（16进制），bite11输入18（16进制）
3、在005F信息电子设备点击匹配输入如下图中所示

测试正常后即可复原安装了，感谢观看。
