再次改进森雅冷凝器散热风扇方案，大幅度提高散热能力

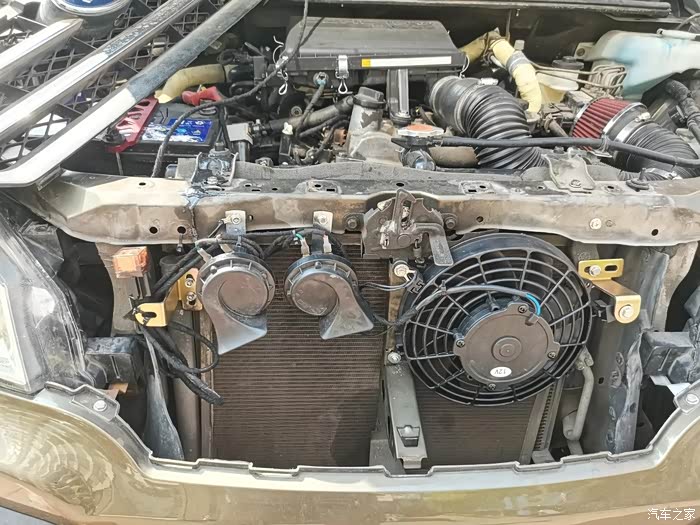

这张图片是24年4月21日安装的风扇采用悬浮固定方式加装一个风扇，经过几天的测试效果不太满意 ，悬浮固定方式缺陷就是风扇吹进的风在冷凝器表面吹散了空气不能百分之百穿过冷凝器和水箱起到散热效果。

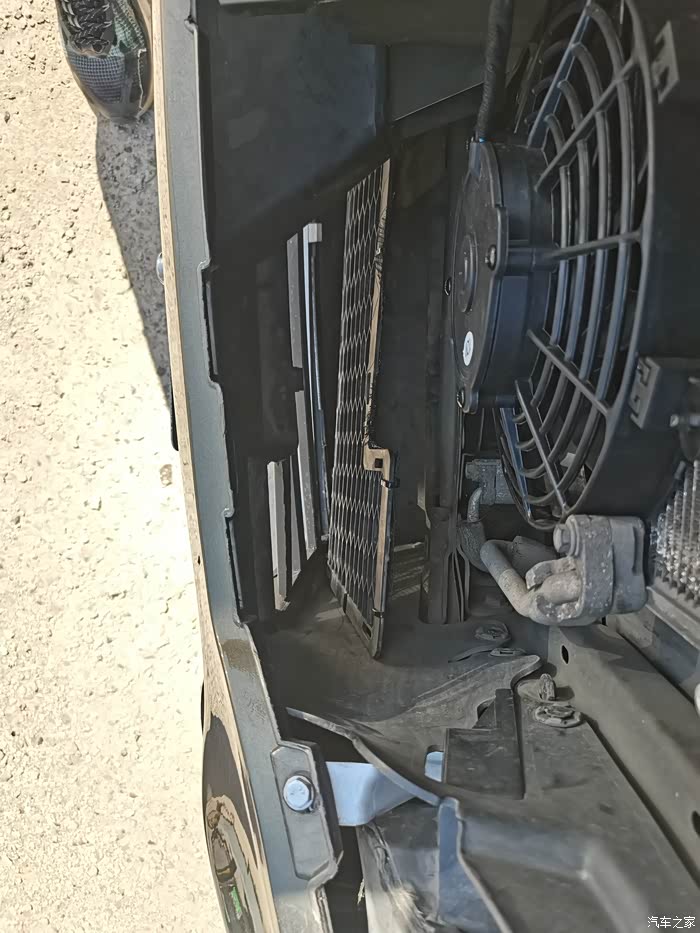

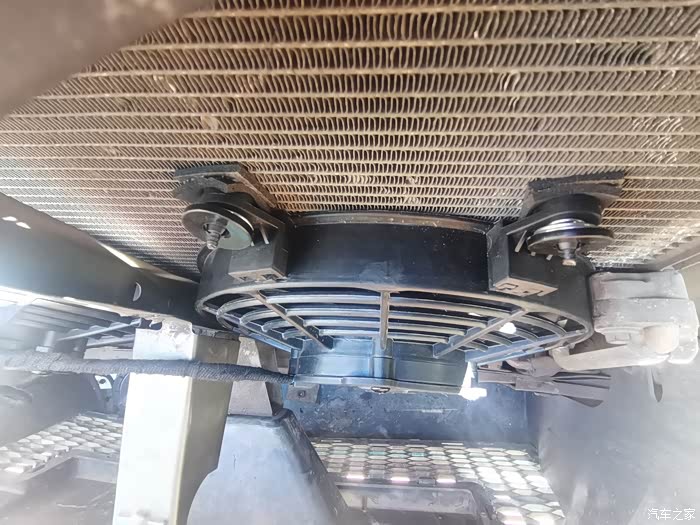

这张图片从上面看风扇和冷凝器板有很大距离

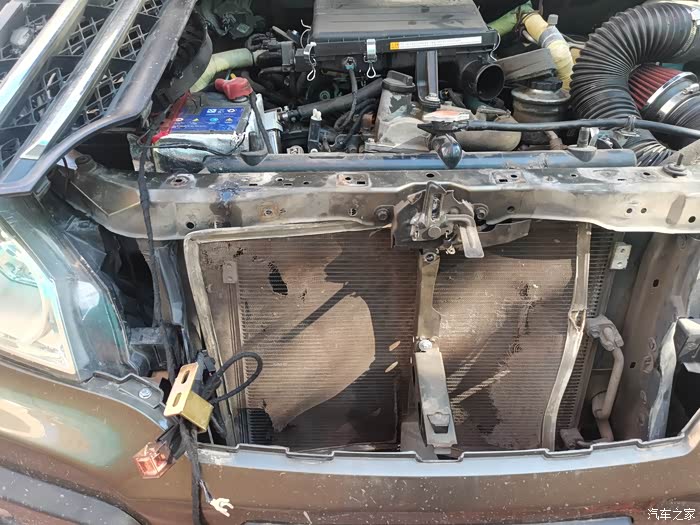

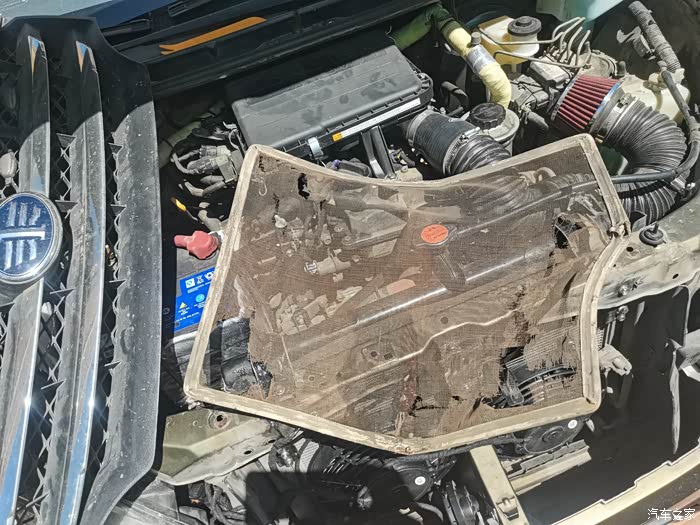

今天需要全面改进一下，这个口罩防虫网已经安装十多年了需要拆除才能安装两个散热风扇。
防虫网结束工作使命

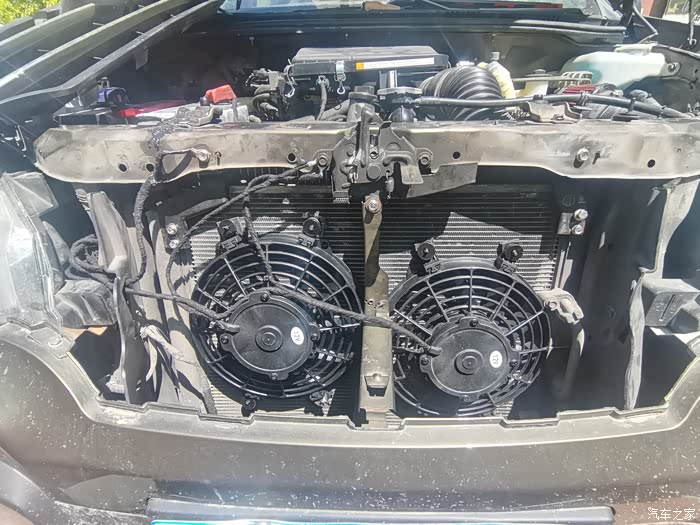

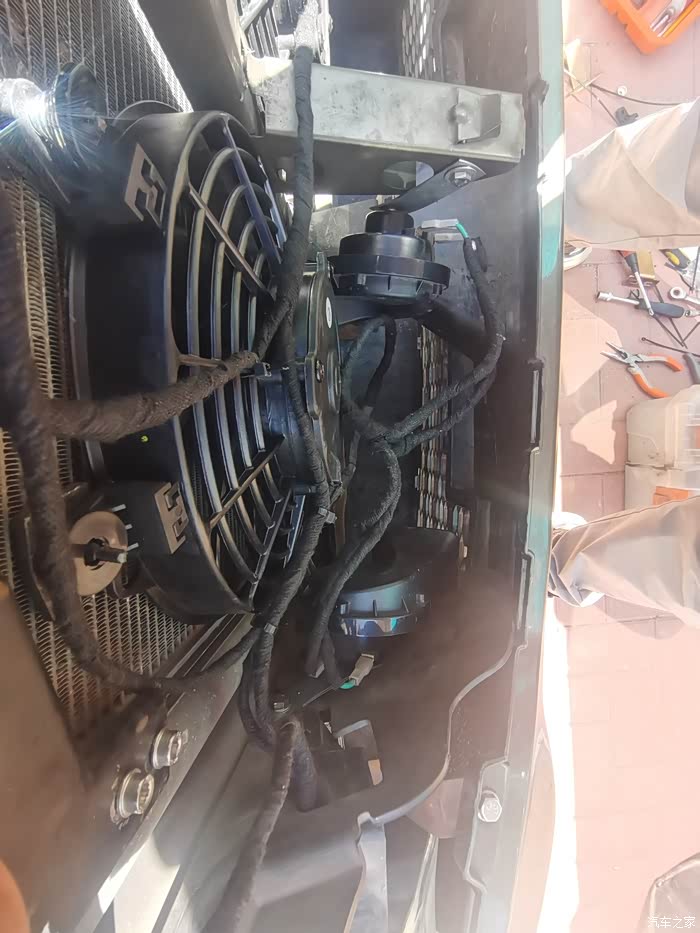

森雅最大只能安装12V9寸120W双轴承纯铜电机风扇，两个风扇采用冷凝器固定拉栓方式固定风扇紧贴冷凝器表面，风扇启动后吹进的风百分之百穿过冷凝器。（双风扇散热驾驶室配独立开关）
来张进距离固定风扇方法，购买风扇别贪图便宜一分钱一分货。
两个喇叭需要安装这个位置了
由于固定在冷凝器表面的防虫网拆除，为了防止柳絮和蚊虫，这次采用空调防尘网方案把滤网安装在进气挡板和中网上。

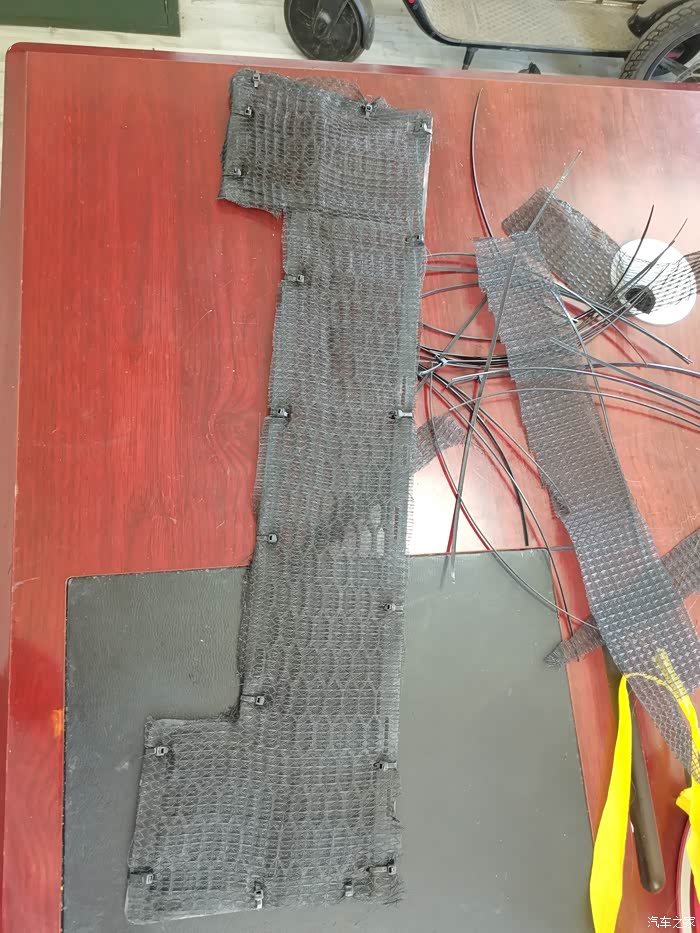

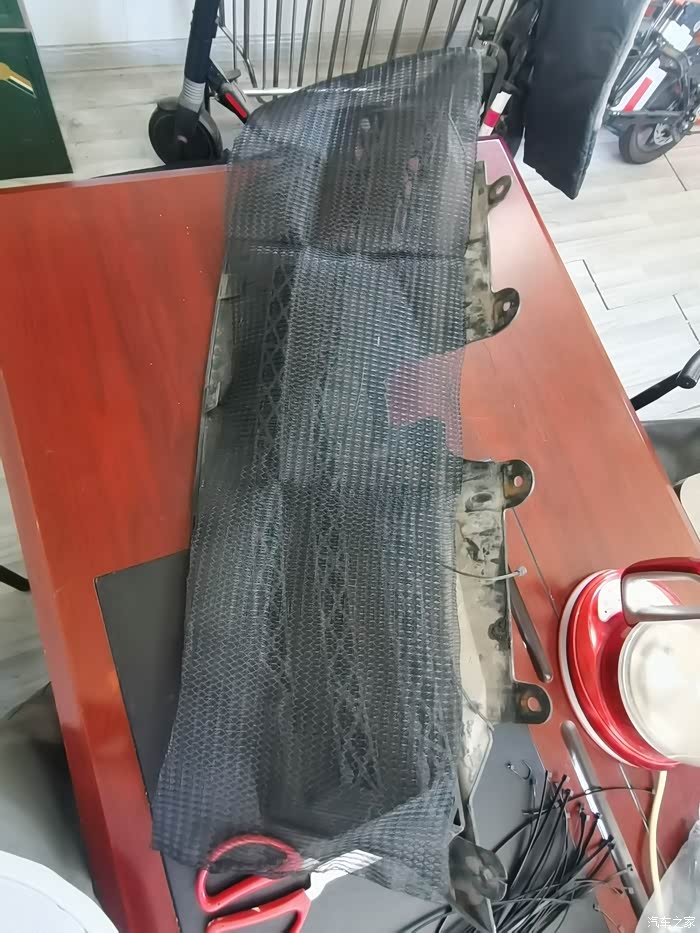

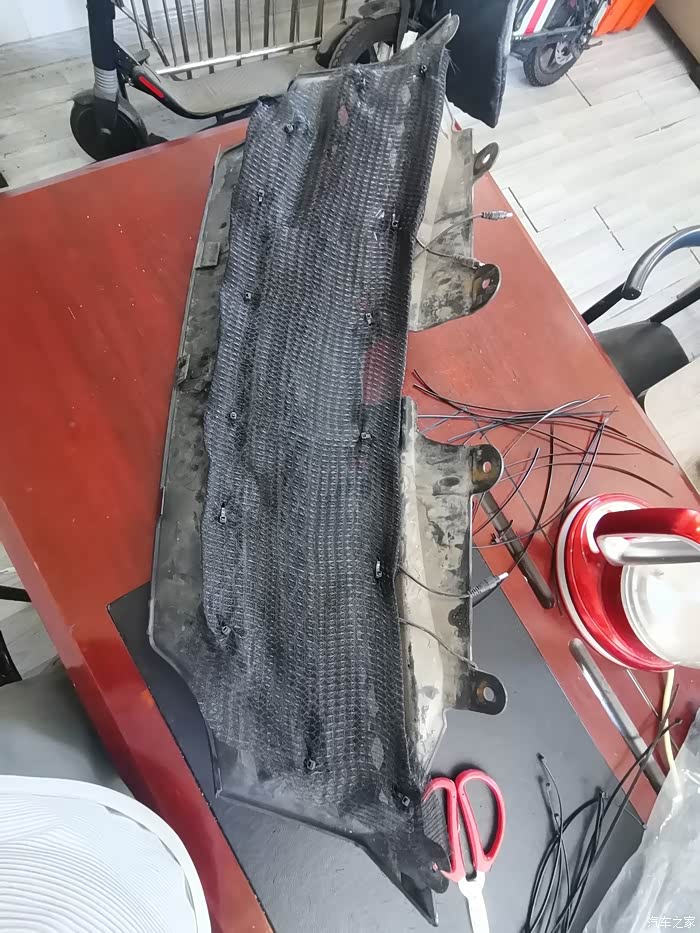

裁好滤网尺寸用扎带固定

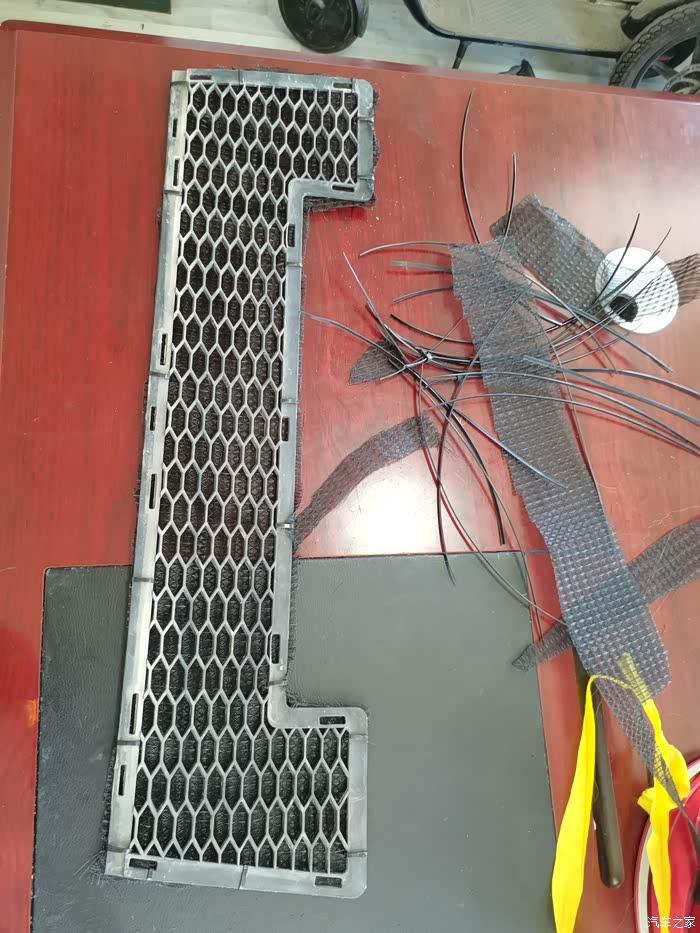

安装好滤网准备装车

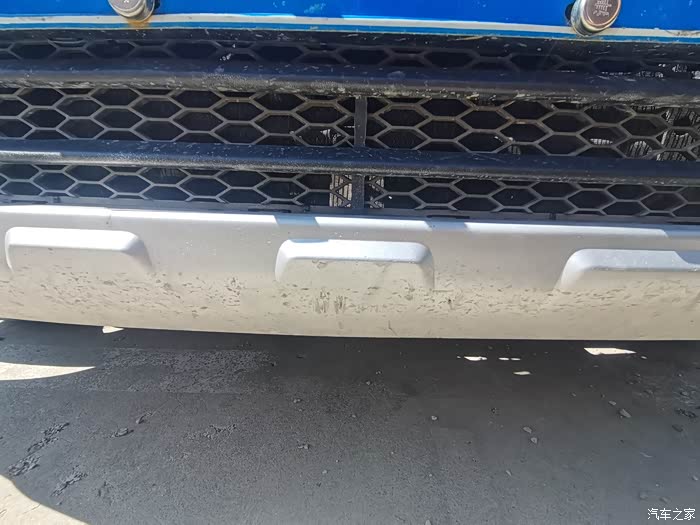

保险杠最下面这块进气挡板
挡板都是卡扣安装 安装拆卸非常简单

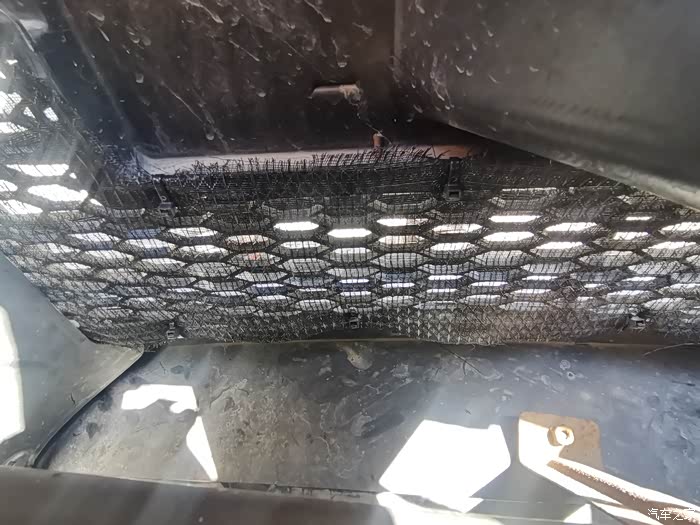

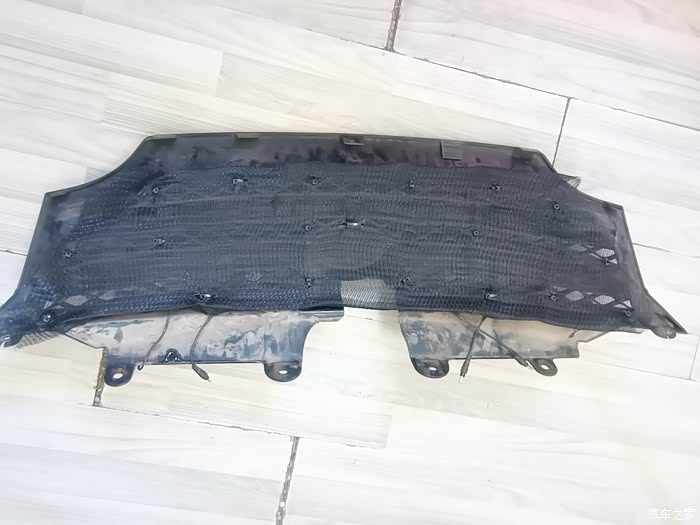

安装好的样子

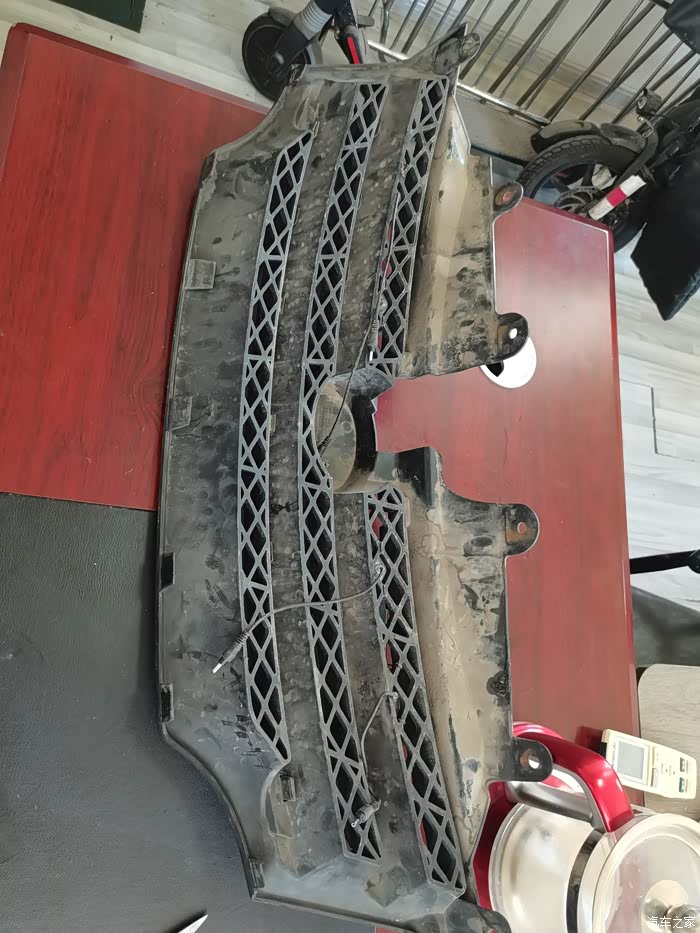

接下来安装中网空调滤网
裁好中网所需滤网尺寸，同样用扎带固定好。
准备安装滤网
都固定好了 准备装车

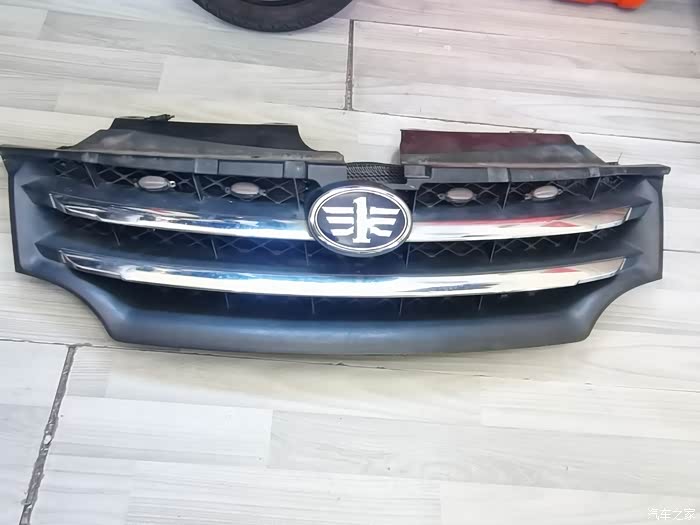

来个中网正面特写

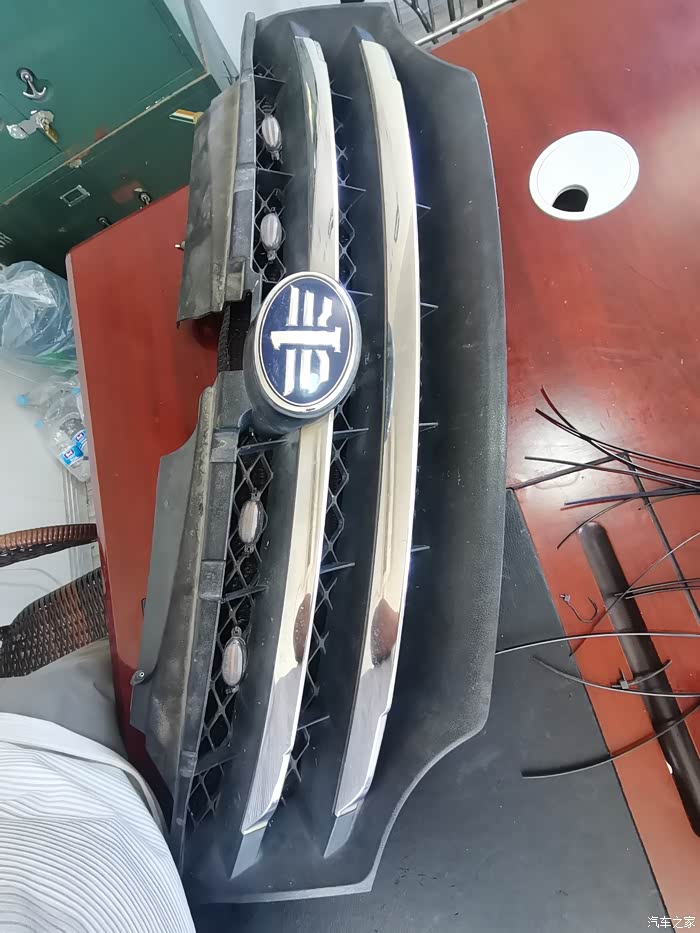

滤网用扎带固定好的样子
黑色的滤网从正面根本看不出来

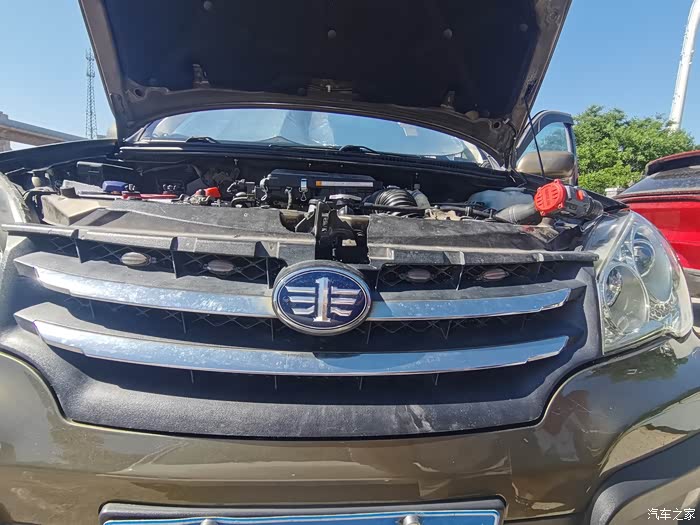

装车完成

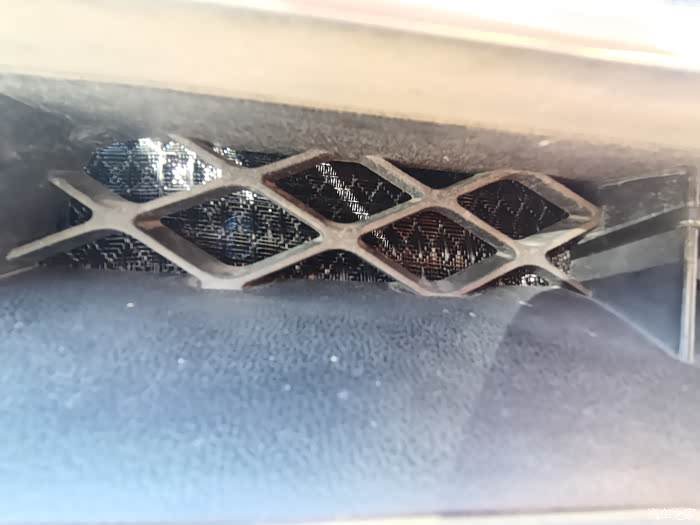

来个近距离特写，中网近距离才能看出来安装滤网了，经过20多公里的测试 一来风扇噪声减少很多，二来水箱温度一直保持在95度左右 三来空调出风口温度一直稳定在5℃左右，这次改进方案本人非常满意。
