很多人的小七买回来之后都换了车内照明灯为LED，但很多人都存在关灯后有余光的问题，一直等着哪位兄弟都在前面，我等懒人就可以照样学样，等了几个月没等到，算了，自己动手吧，本来这种事应该是像VBVC兄那样的高人的工作的。我想大家可能会更关心余光问题，毕竟USB接口已经有很多帖子了，不过我是先接的USB接口，照片是按顺序来的，大家都一起看看吧。

    没有在网上买USB延长线，那价格简直就是坑爹，自己动手做吧。

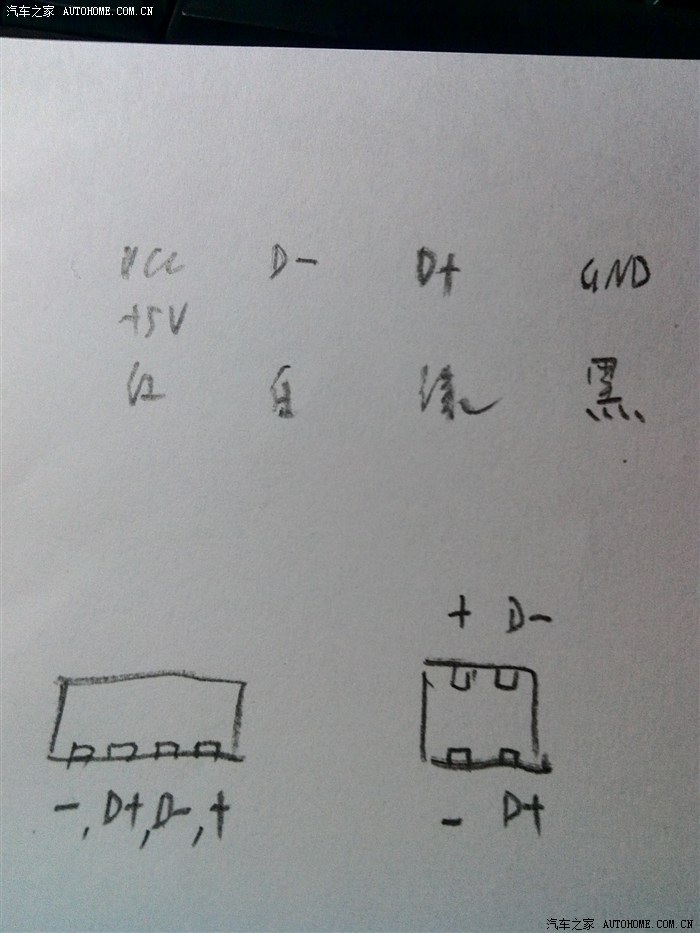

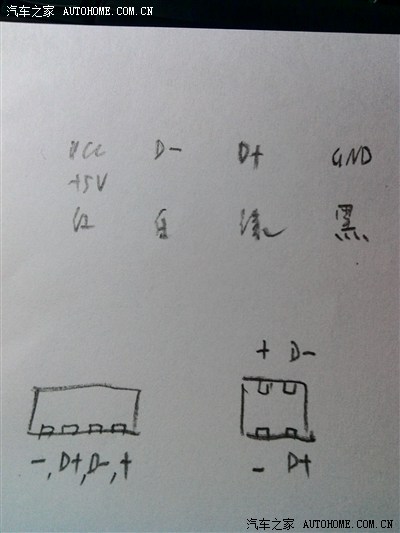

在网上查USB方形接口的接线，只能查到这点也许有用的资料

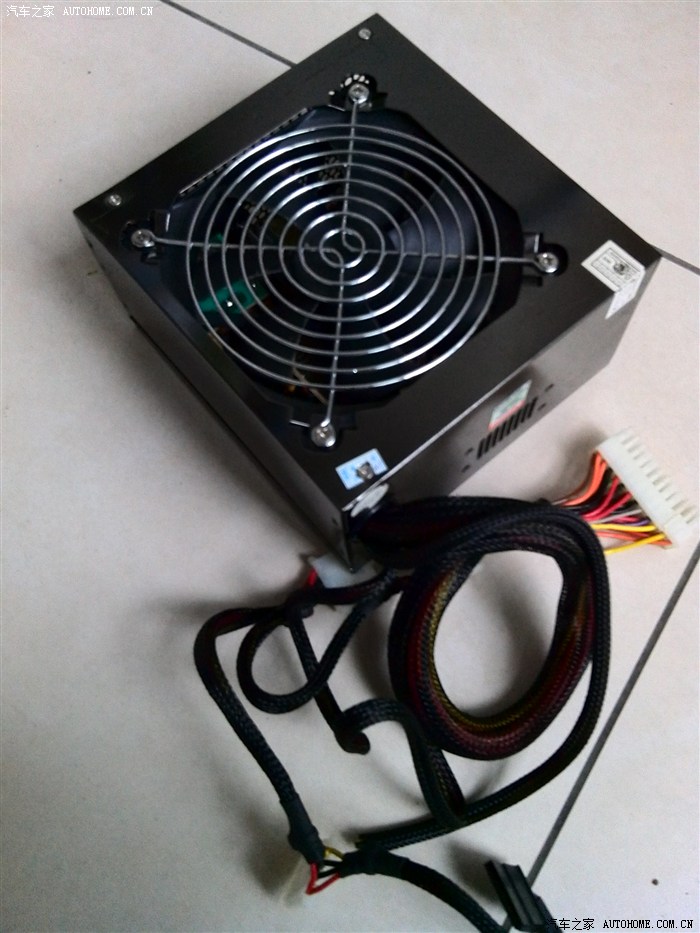

也是拜读了前辈的帖子才知道导航后面预留了接口，接口是方形了，看了照片相信跟电脑电源上面的会是一样，拿出一个烧了好久的电源，剪插头一个

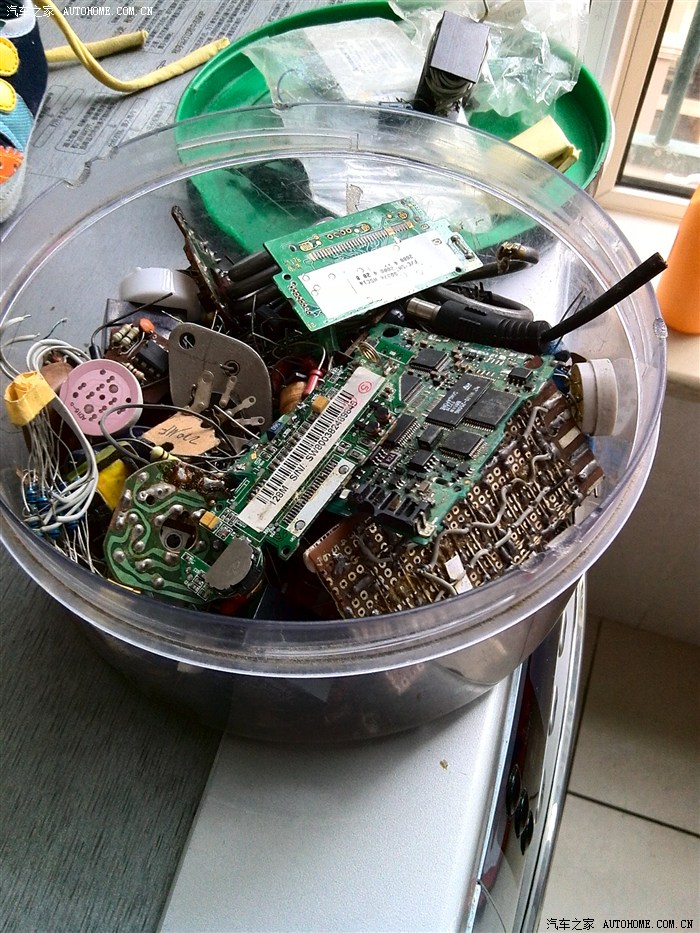

把这个百宝箱拿出来，从里面找东西解决LED余光问题，以前这些玩意我都是用大纸箱装几箱子的，上大学的时候进行精简，大部分都丢了，就留了这么一点，到现在又是10年过了

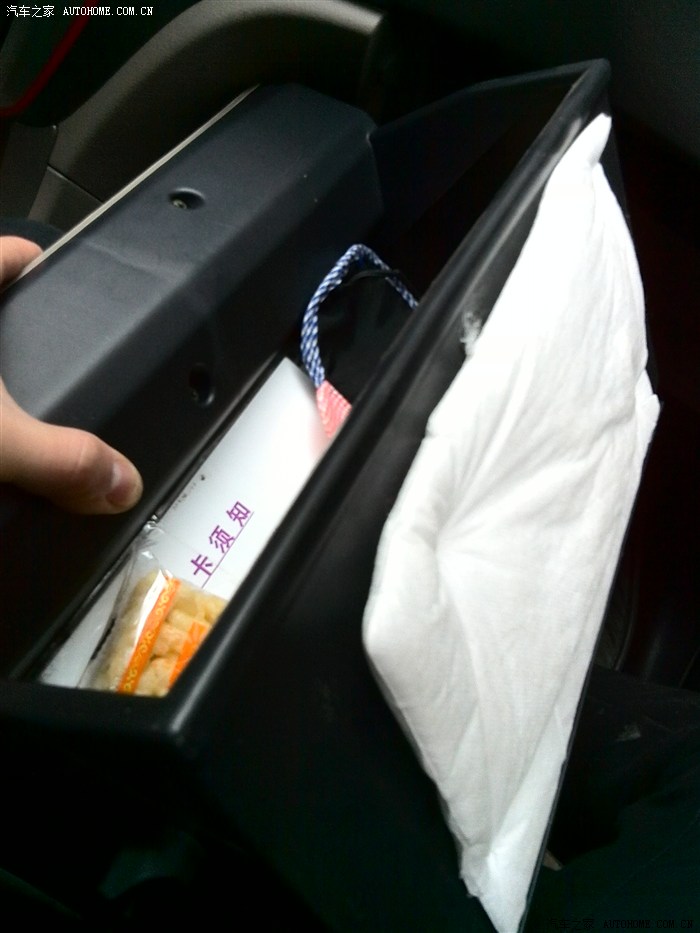

手套箱毫不费力取下来

不小心受点伤，轻伤不下火线，继续战斗

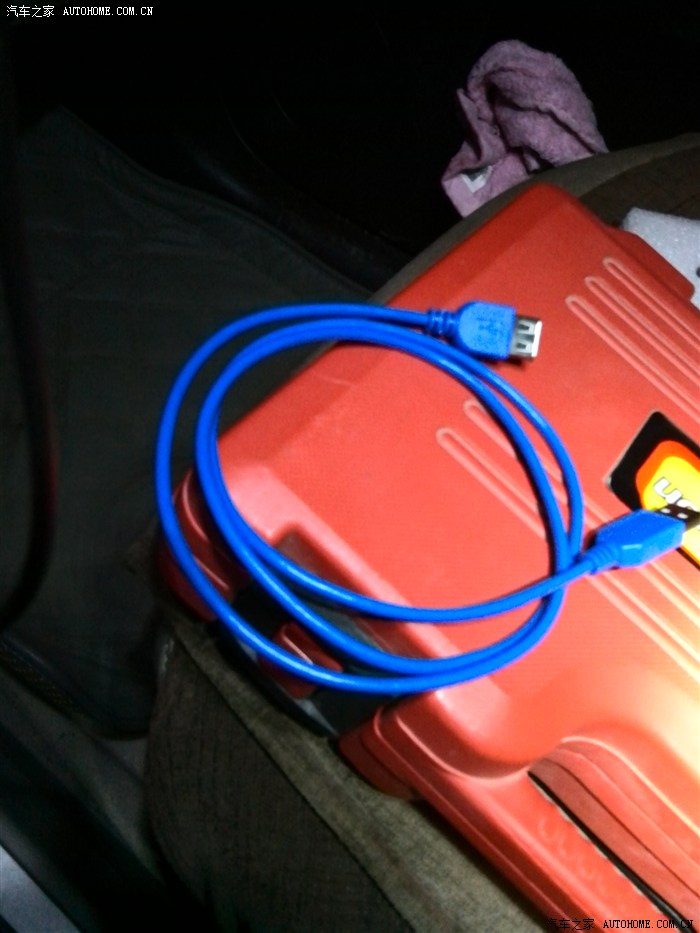

电脑城4块钱买的USB延长线，质量一般，颜色挺鲜艳

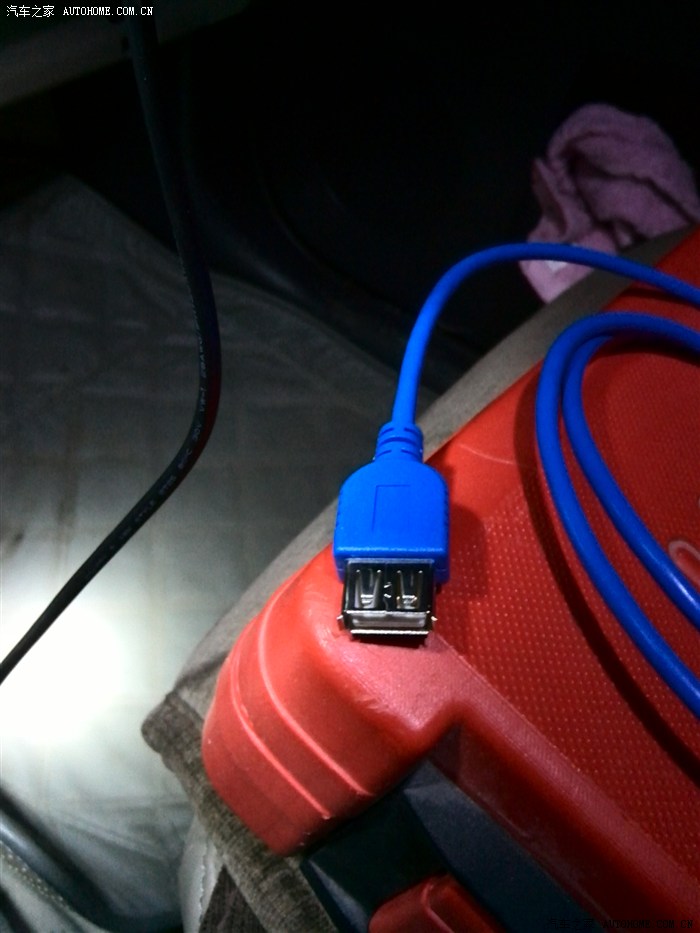

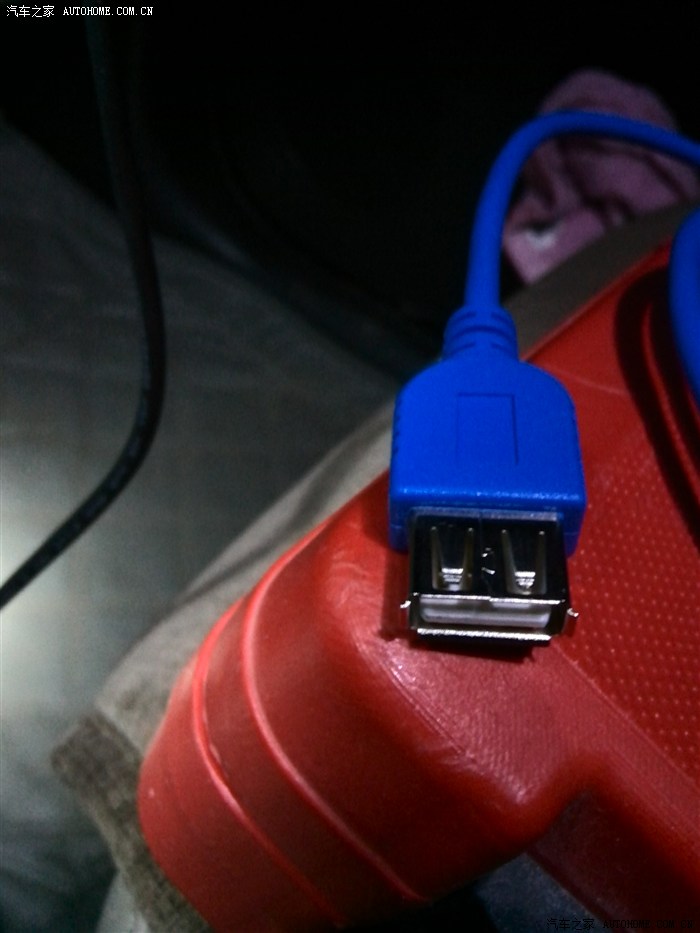

接口质量不咋滴

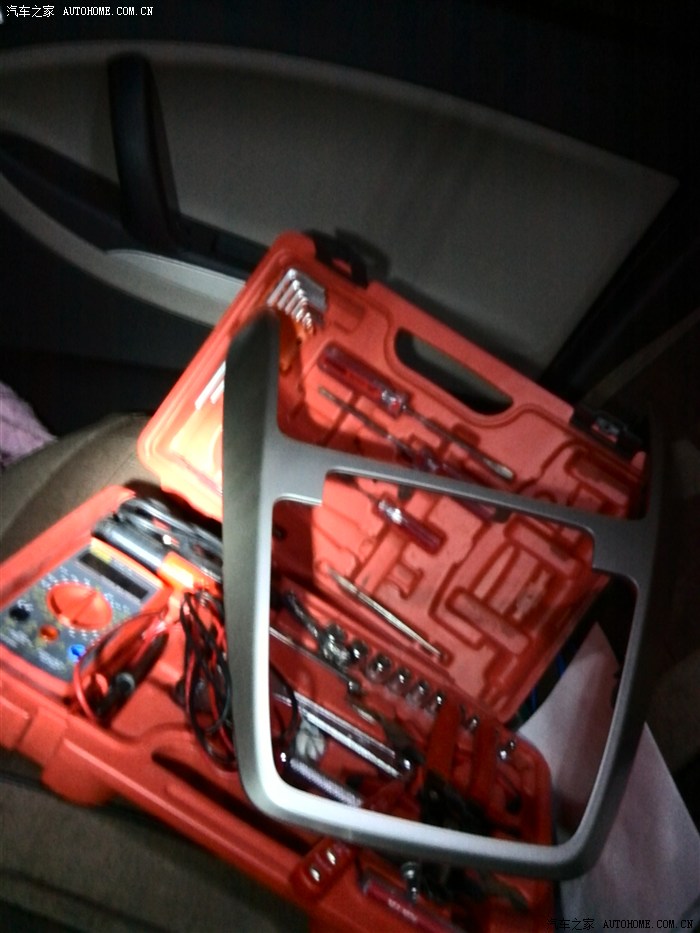

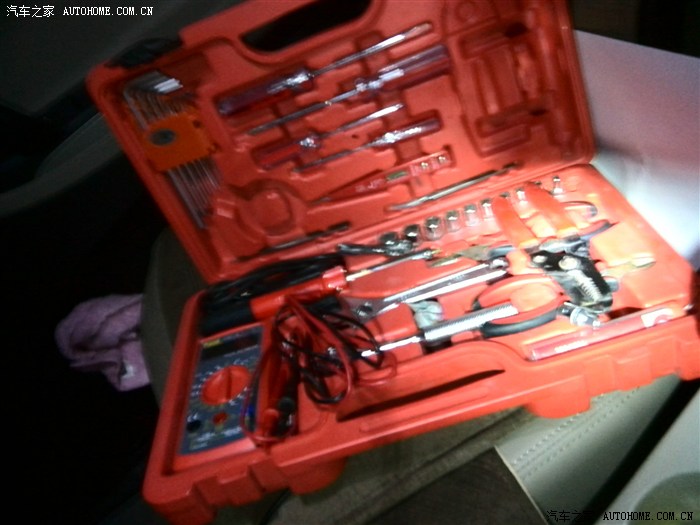

晒下工具 很全很方便

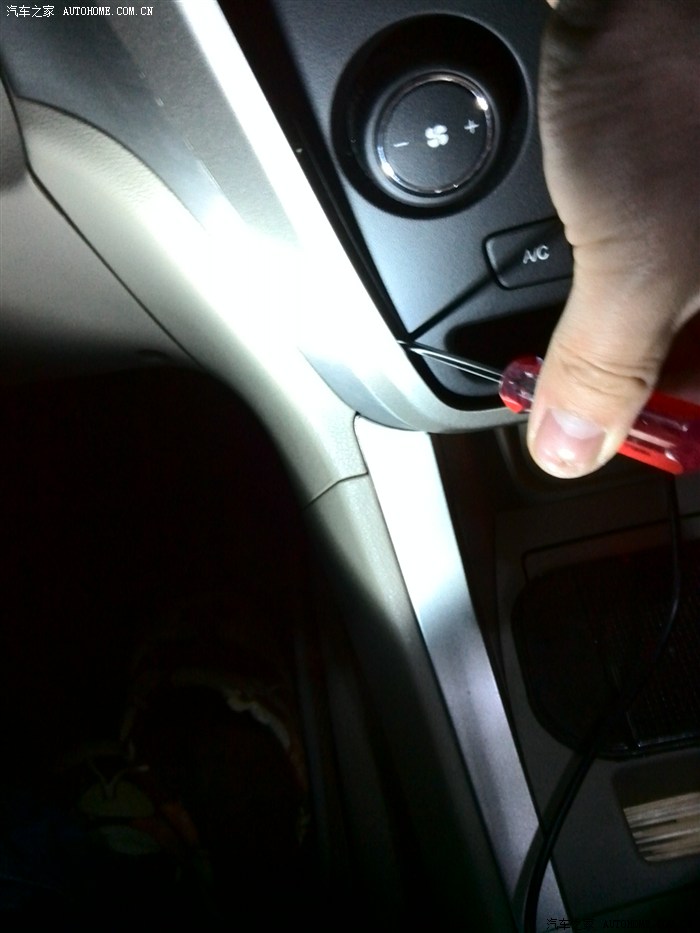

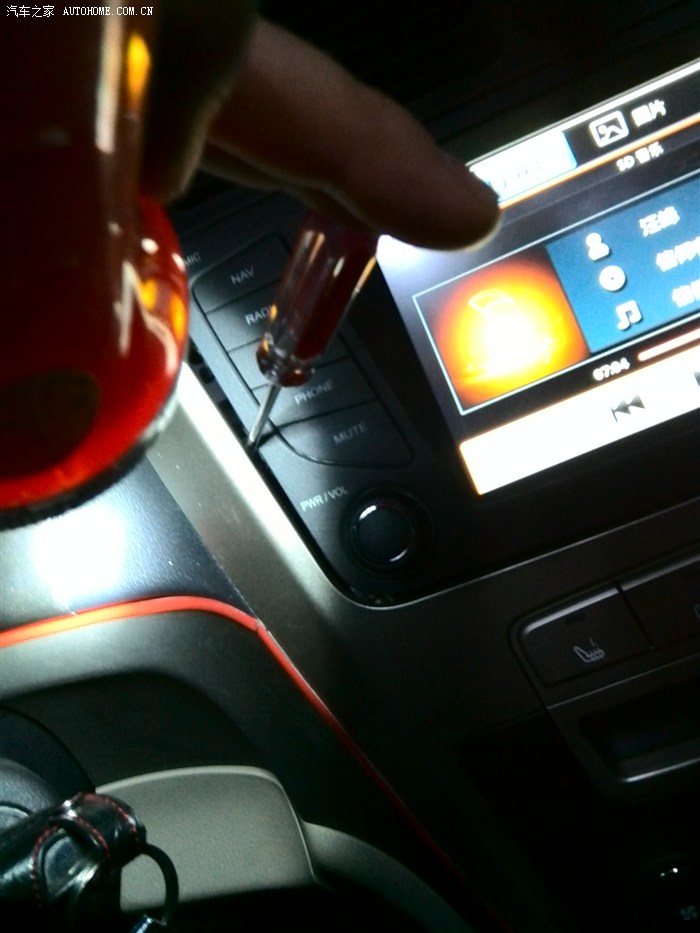

非常遗憾的我的导航后面USB线属于“用扎带固定了”的那种，摸不到，没办法，只好拆装饰面板了，下面给出卡扣位置和用力方向的照片

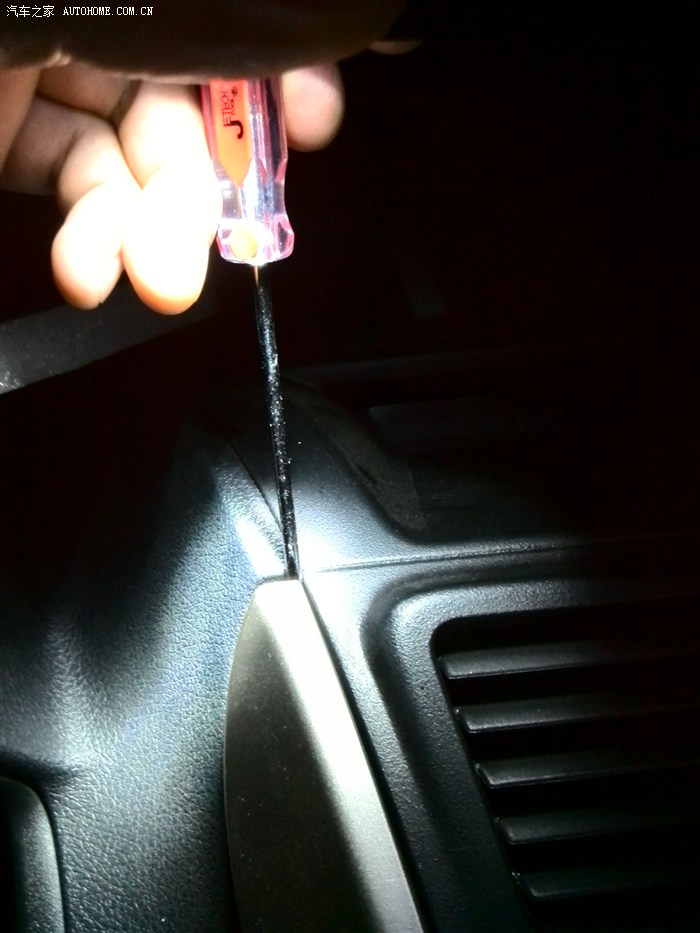

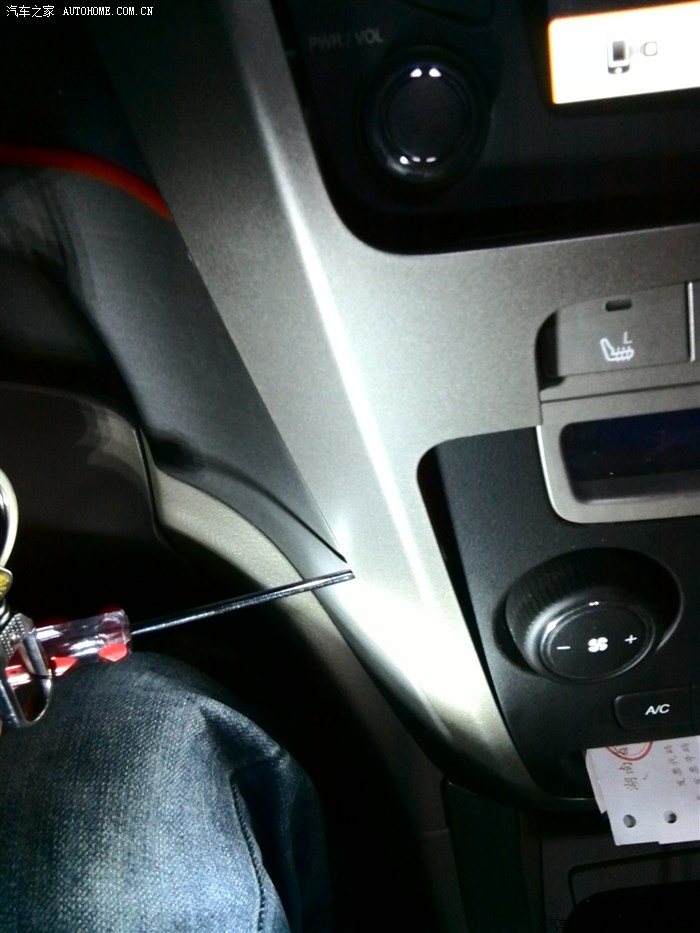

上面往下撬

往外撬

往下撬

往里撬

往外撬

往下撬

右边是相同的 就没有拍照了

终于取下来了，还是费了不少力气的

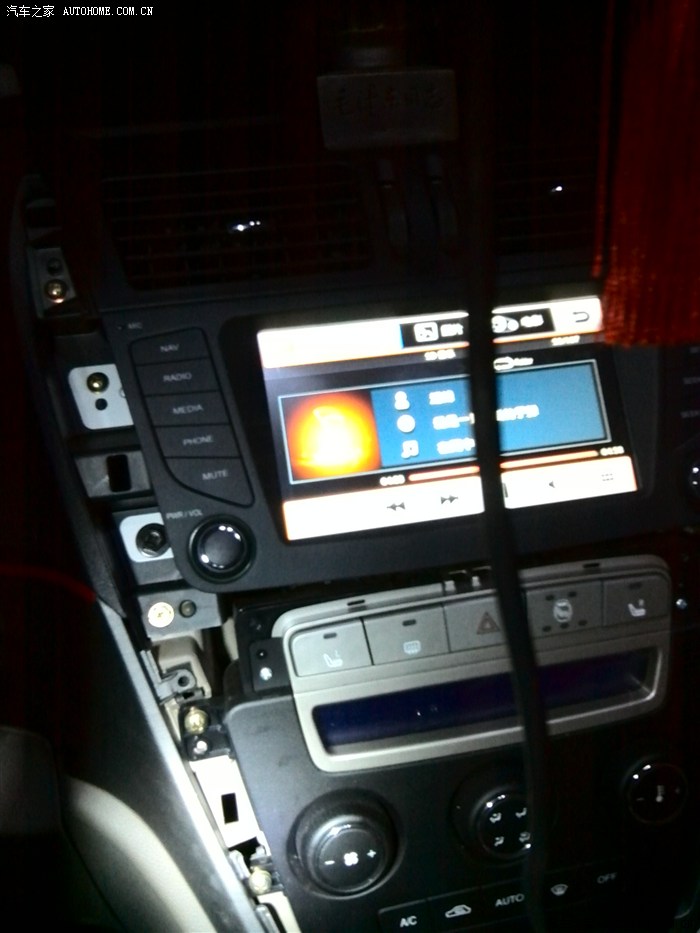

赤裸中控

取出导航

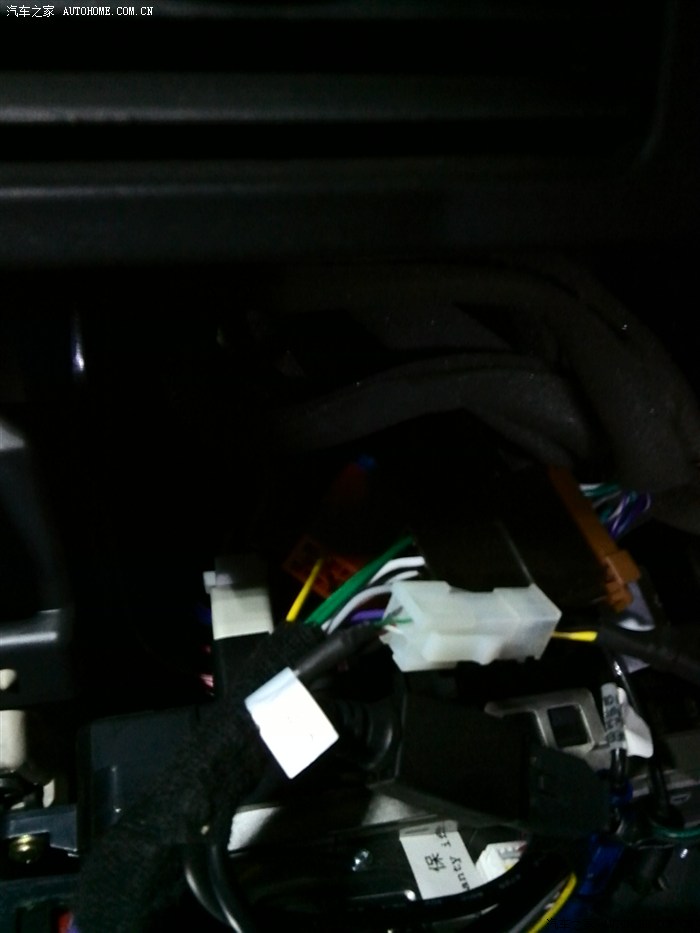

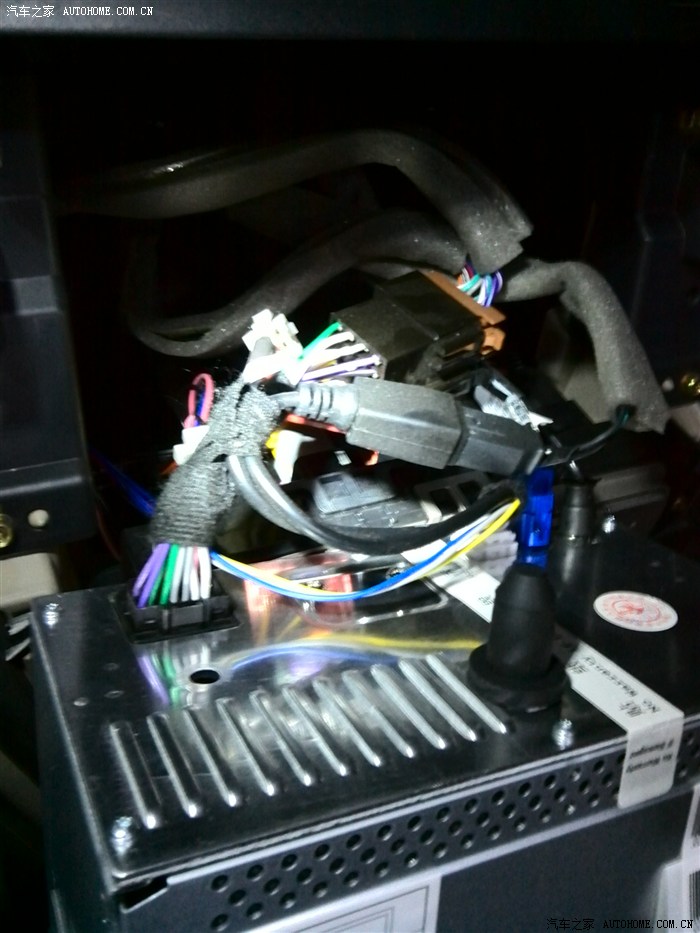

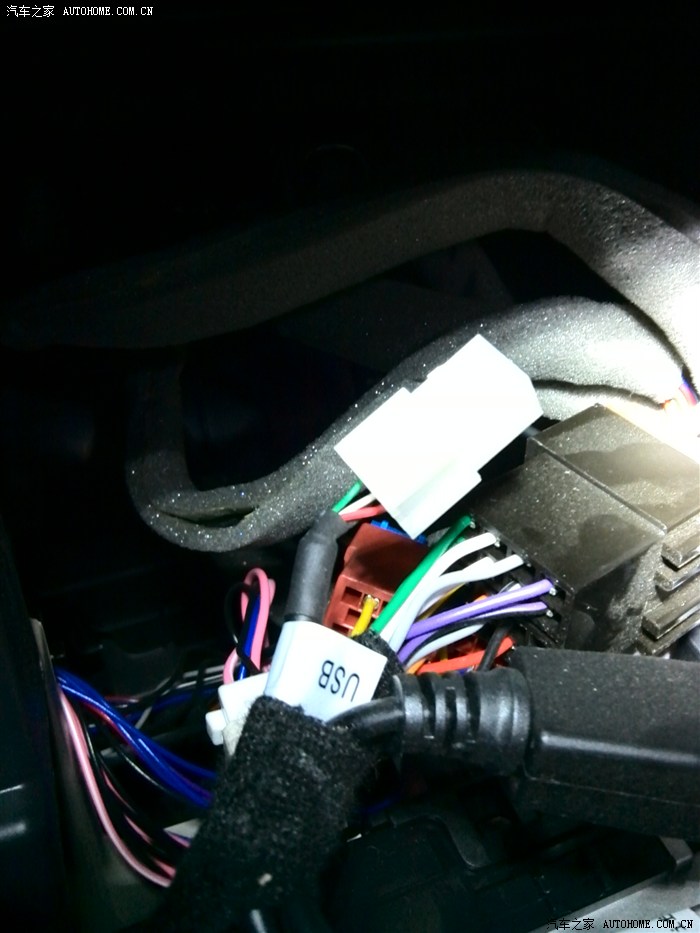

找到USB线头，四根线跟网上查的资料一样 红白绿黑，这样就放心多了，本来打算用万用表先量出对地的地线，再量出+5V线 剩下两根D+和D-线就乱接 接错了应该也不会烧坏什么东西

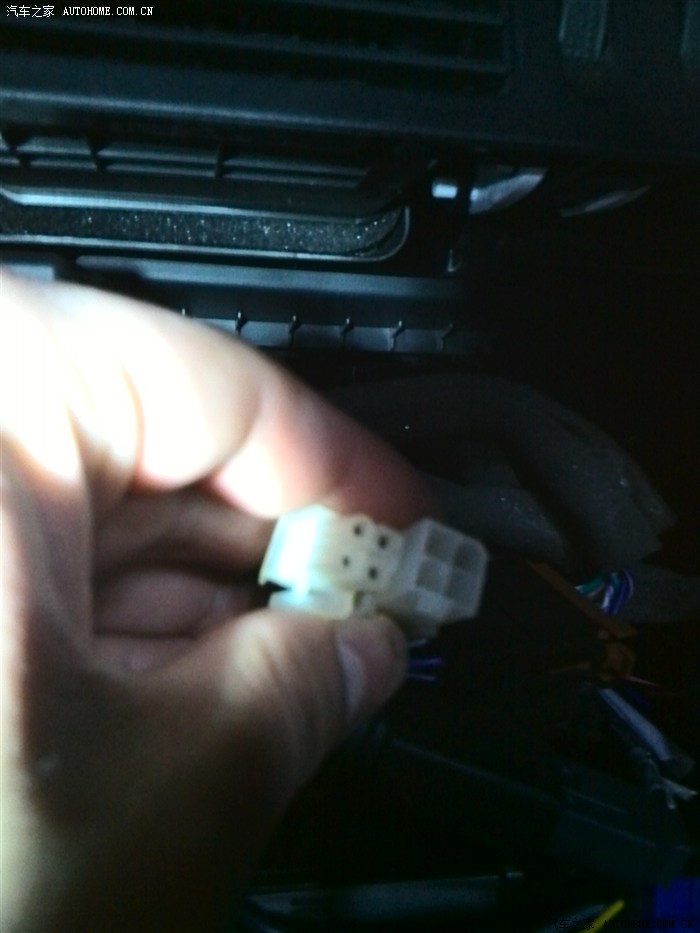

接口对比，完全匹配

完美插入

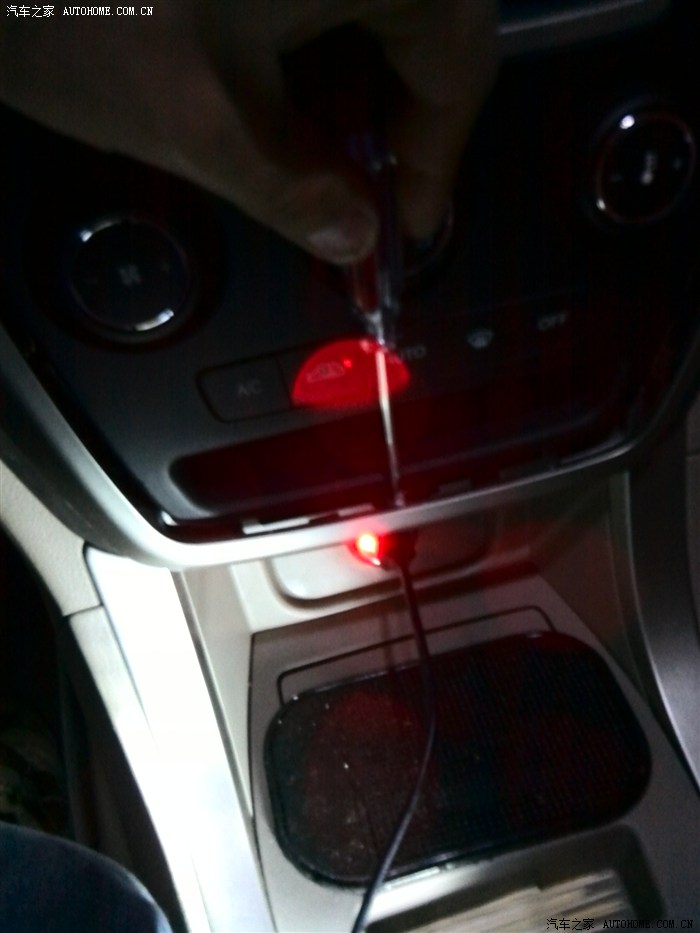

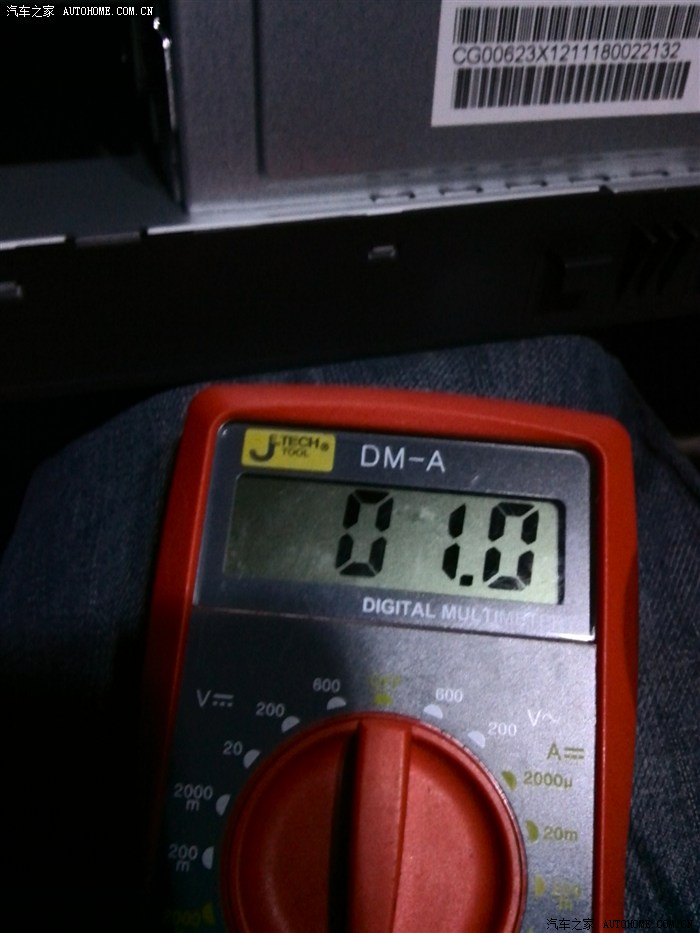

还是确认一下地线

确认电源线

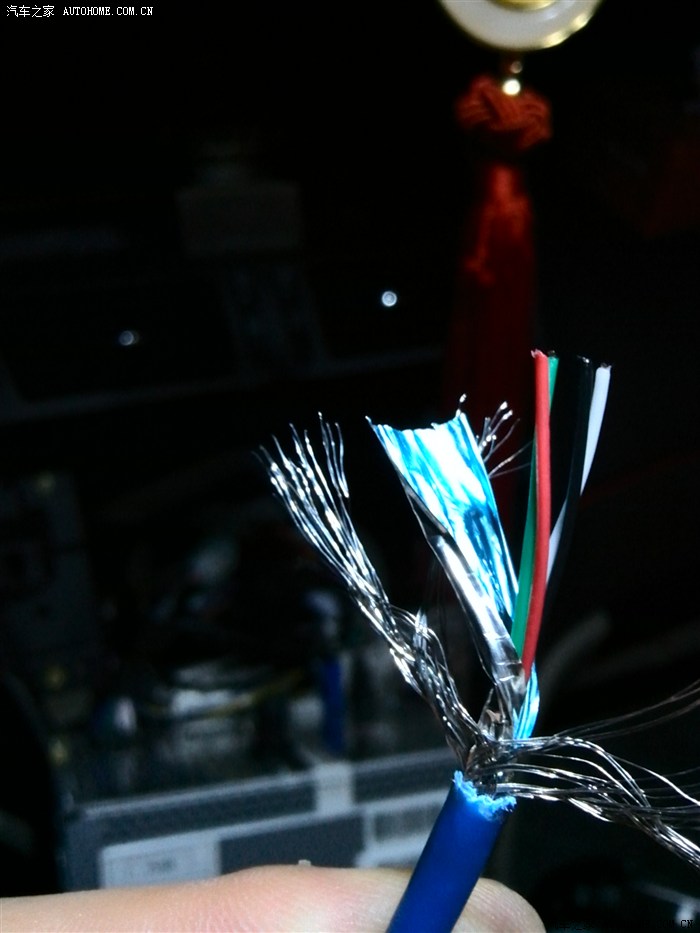

剥线

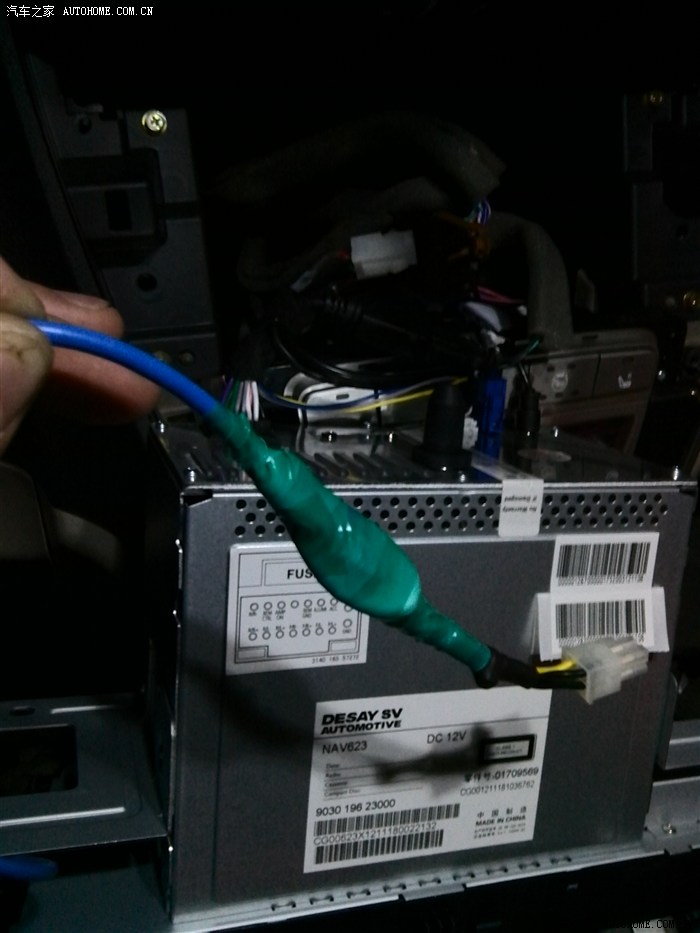

包好，包扎类型是“安全稳定丑陋型”

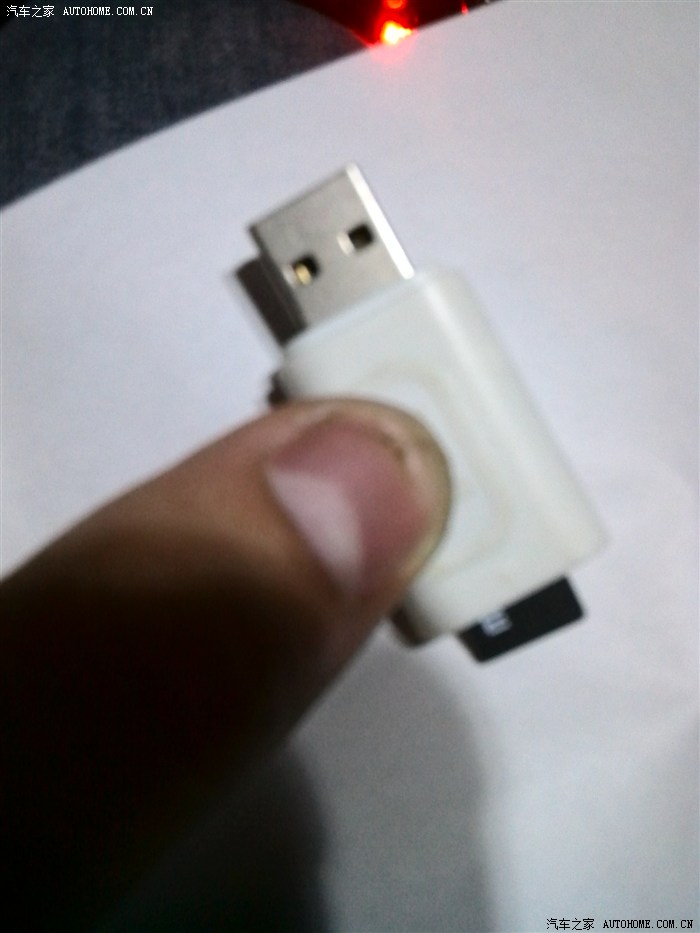

还是先用一个以前手机淘汰了的2GTF卡做实验吧 坏了损失小

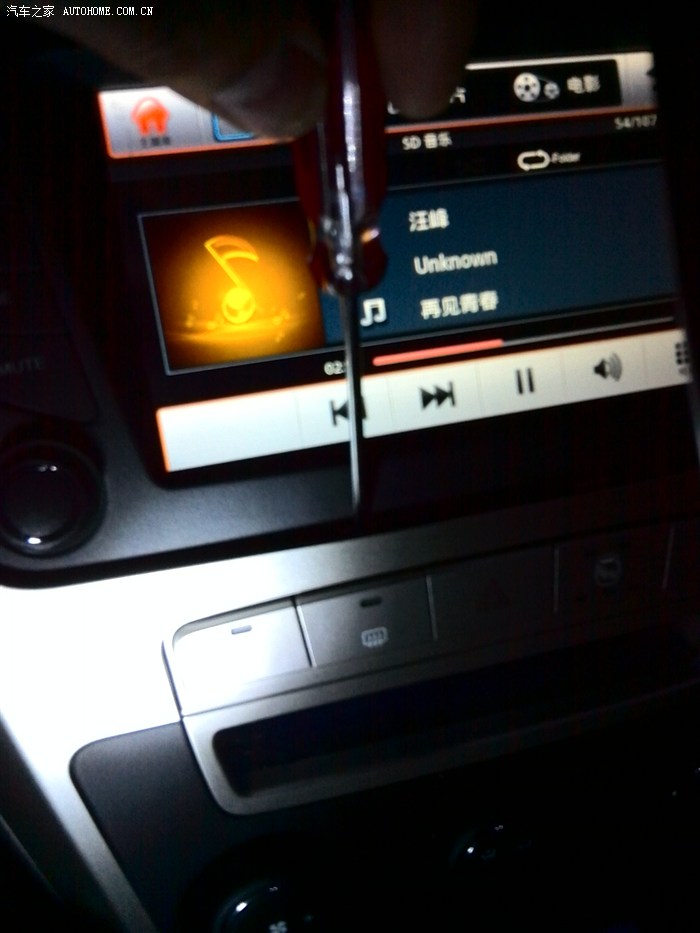

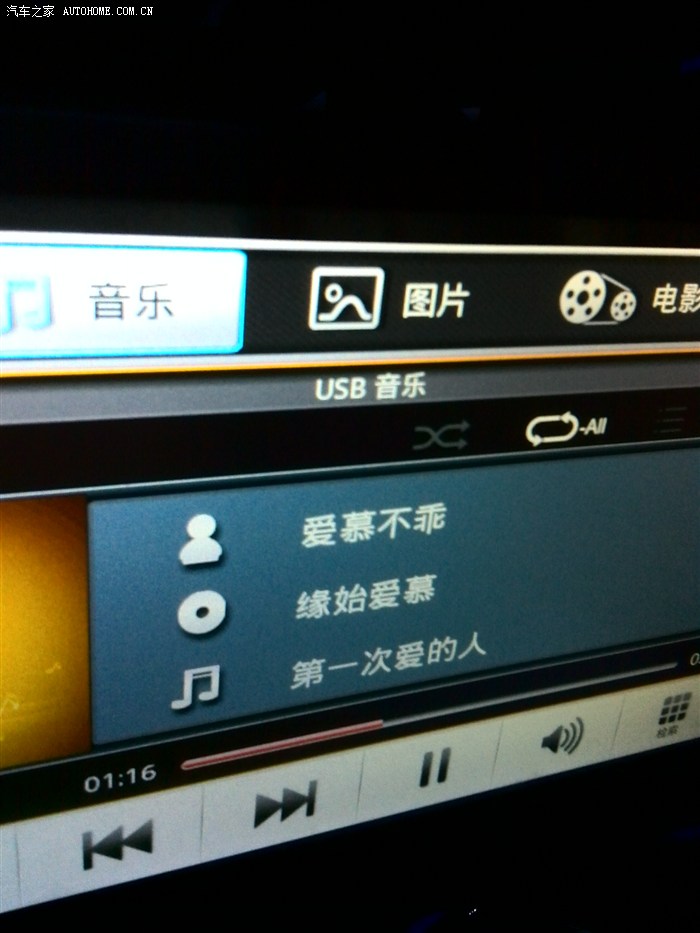

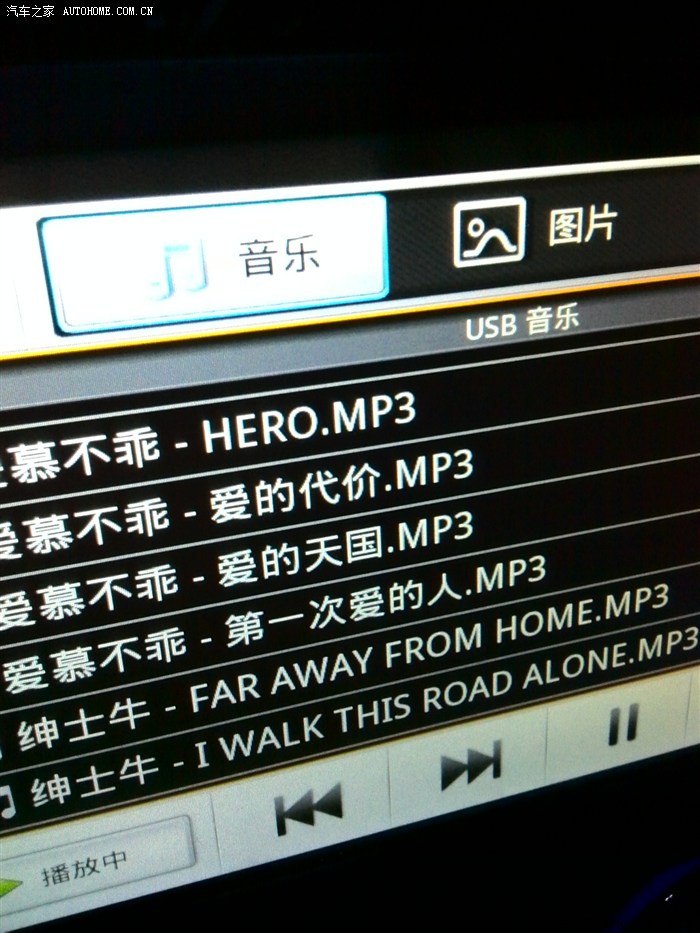

看到没有：“USB音乐”哦 成功了

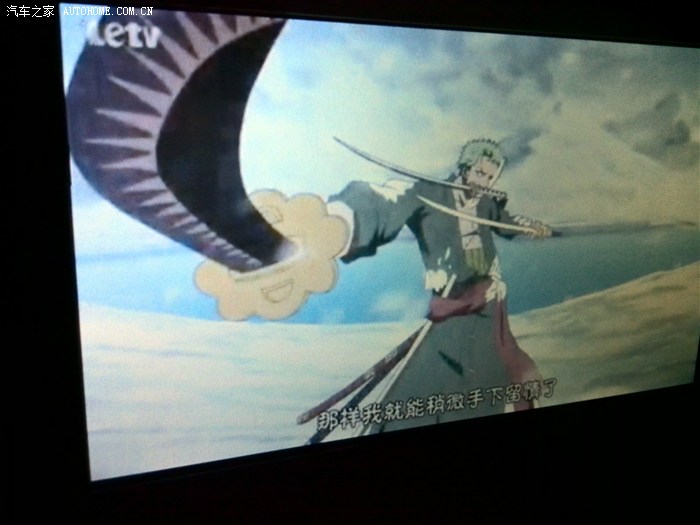

电影

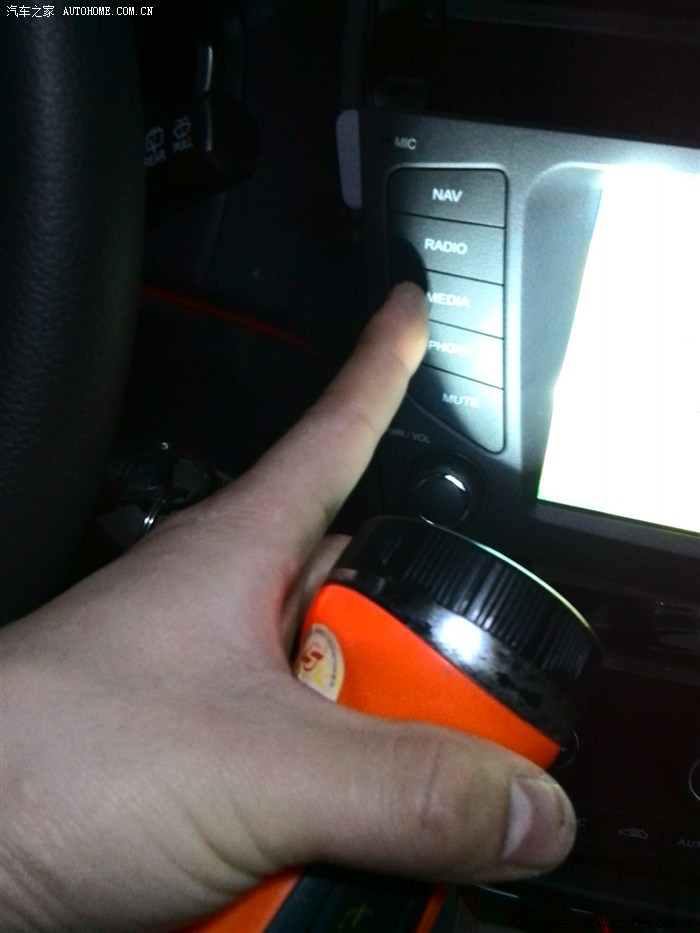

按媒体选择键可以在SD卡和U盘之间切换

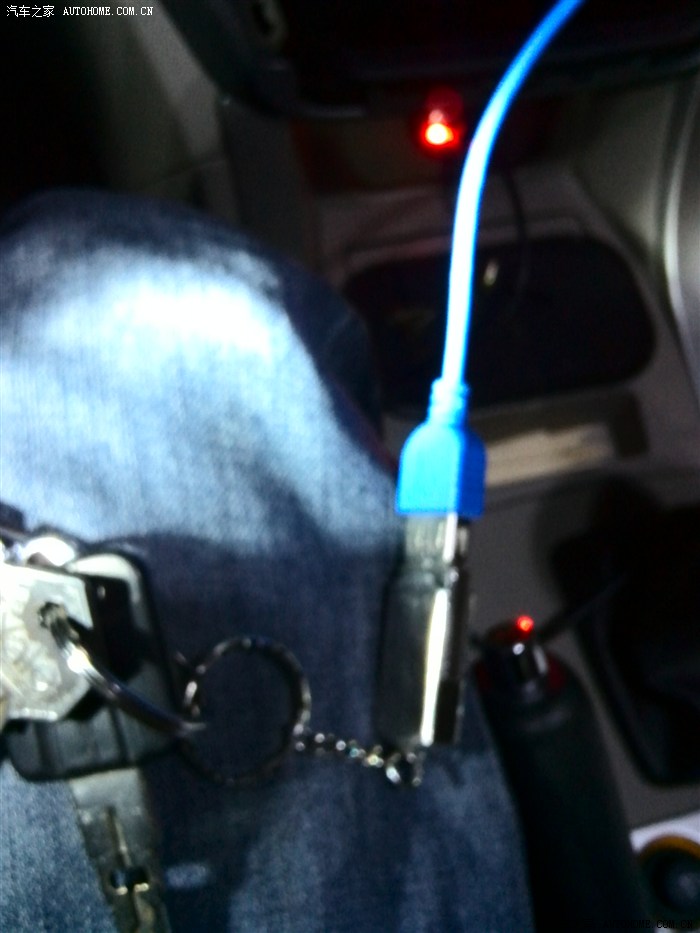

金士顿8G U盘测试OK

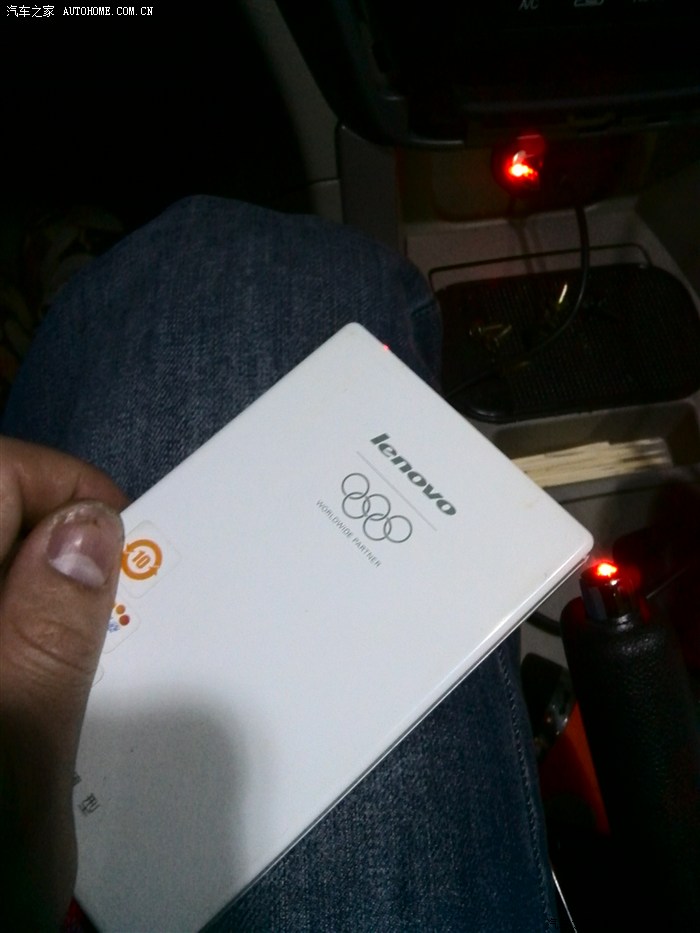

重头戏来了 联想80G一定硬盘 测试失败！！！！是供电不足，移动硬盘能提示 另接一个电源给硬盘供电应该OK

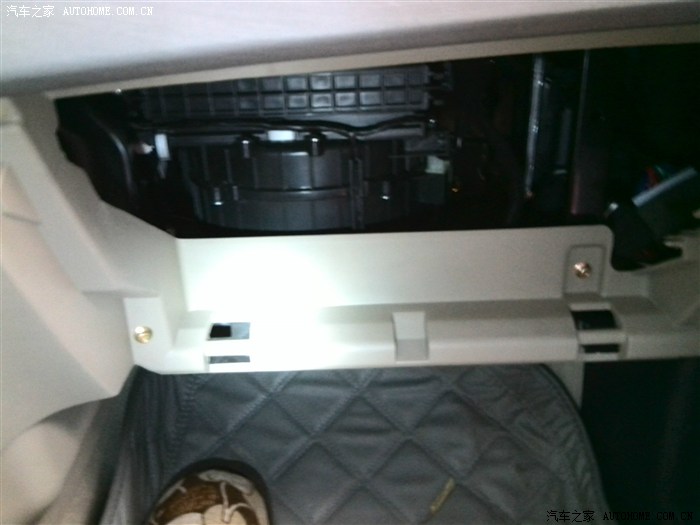

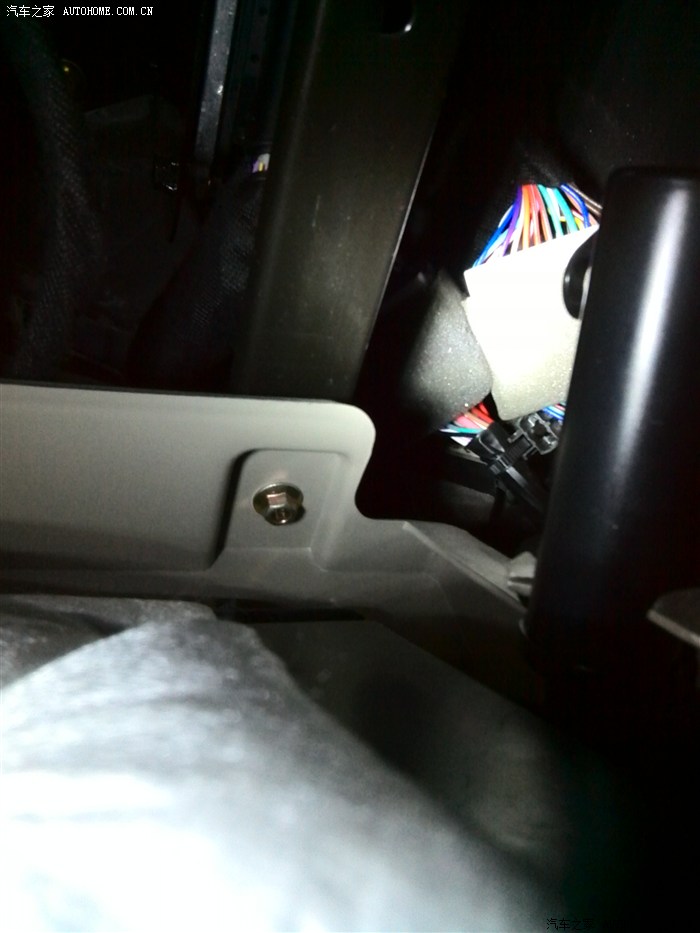

回装手套箱的时候要注意将空气减震筒下面那个孔套入图中插销中

下面是LED余光问题

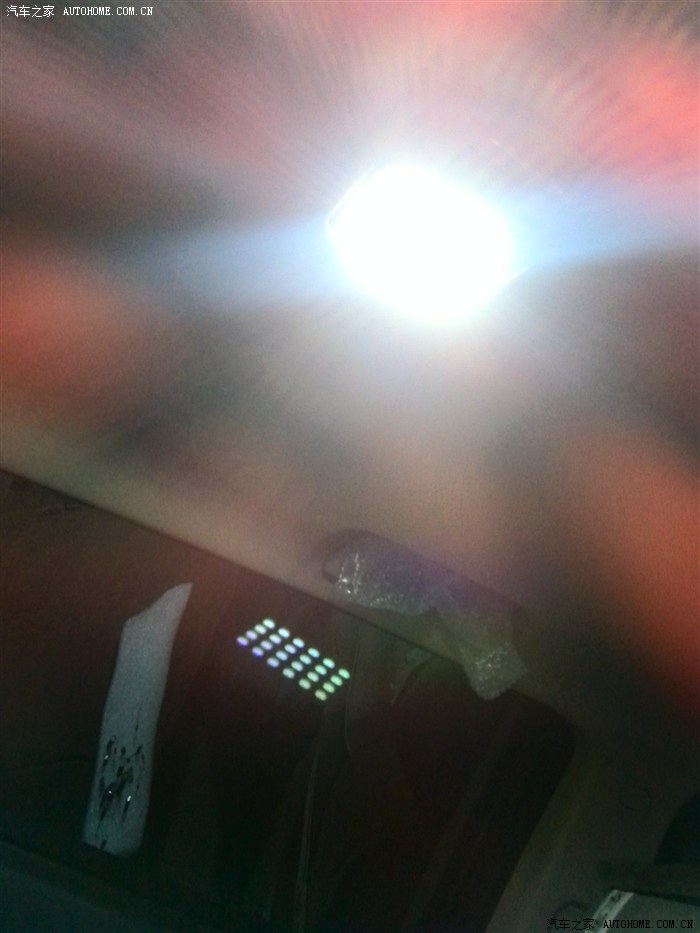

开灯状态 亮瞎一片钛合金狗眼 窗户上那是反射的

关门超过X秒之后的状态，如果打到OFF位置是不会亮的 打到DOOR位置数秒钟之后的状态就是上图

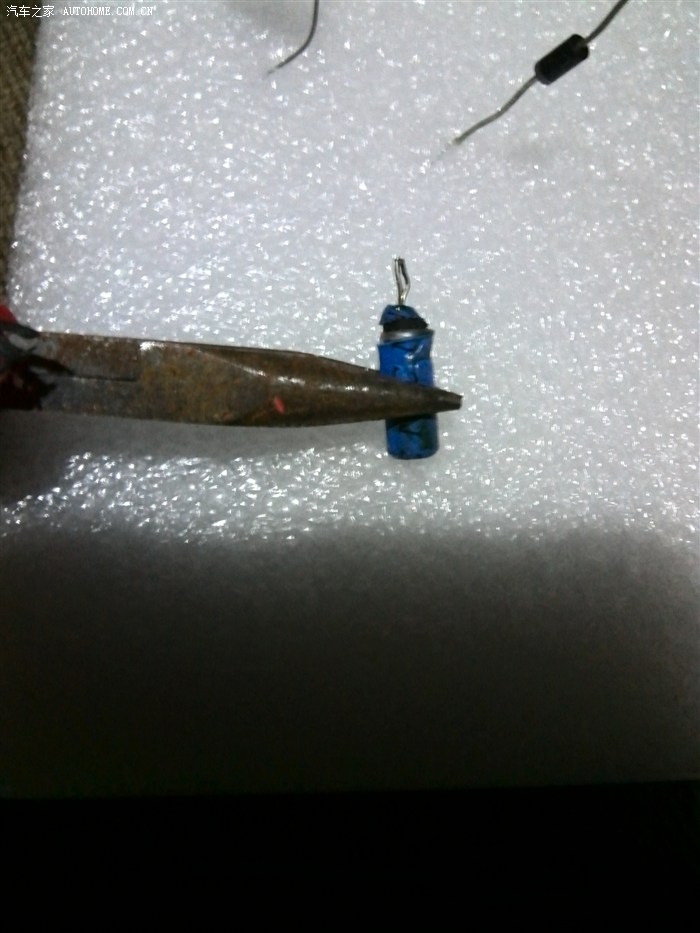

并个电容试试，感应电就会消失吧？？结果10V电容爆浆

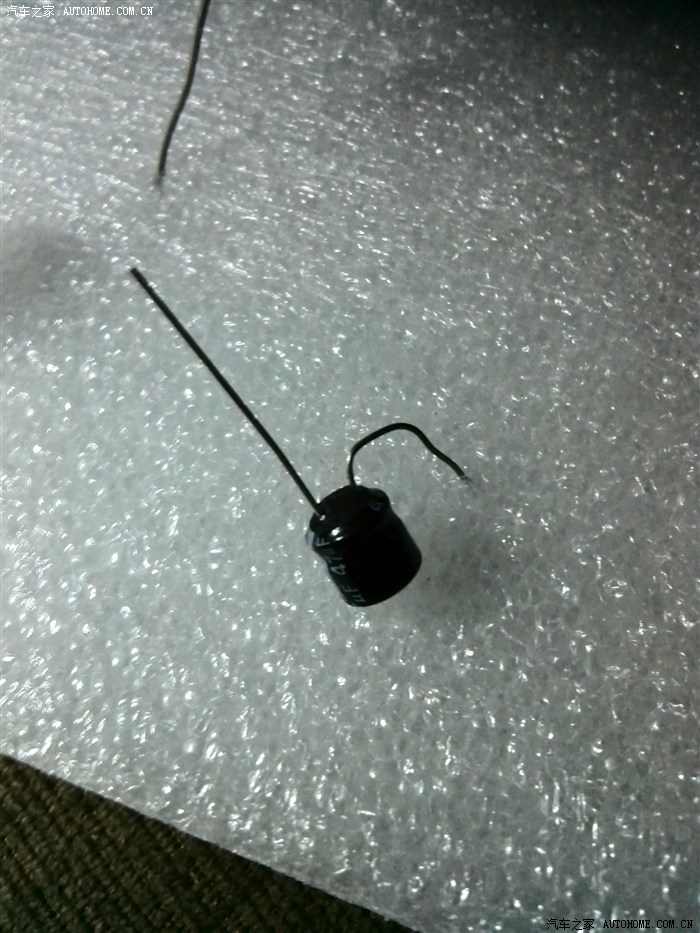

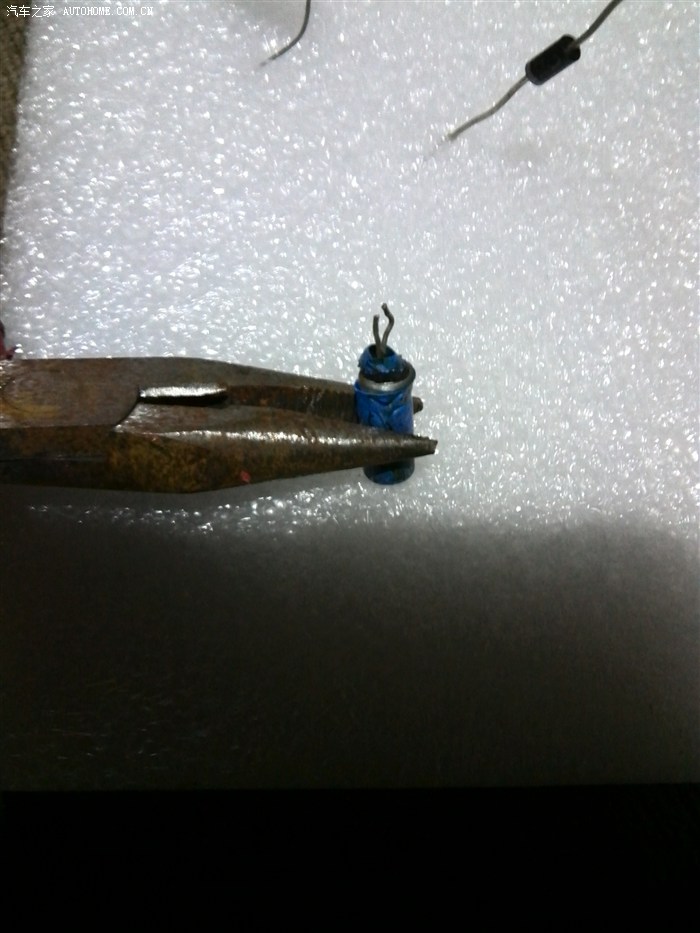

好惨

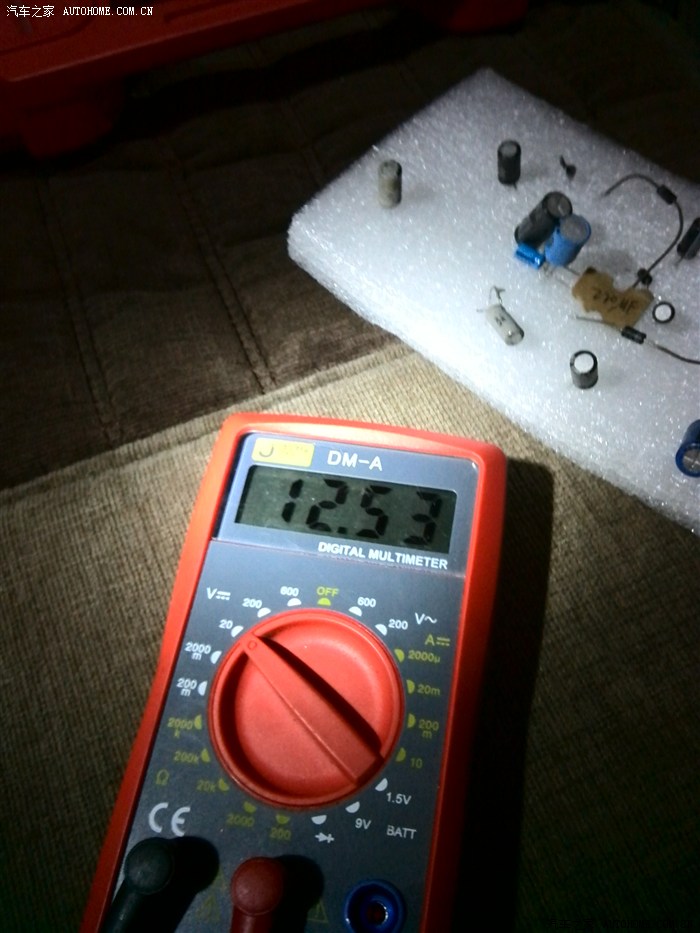

量一下 开灯电压12.5V

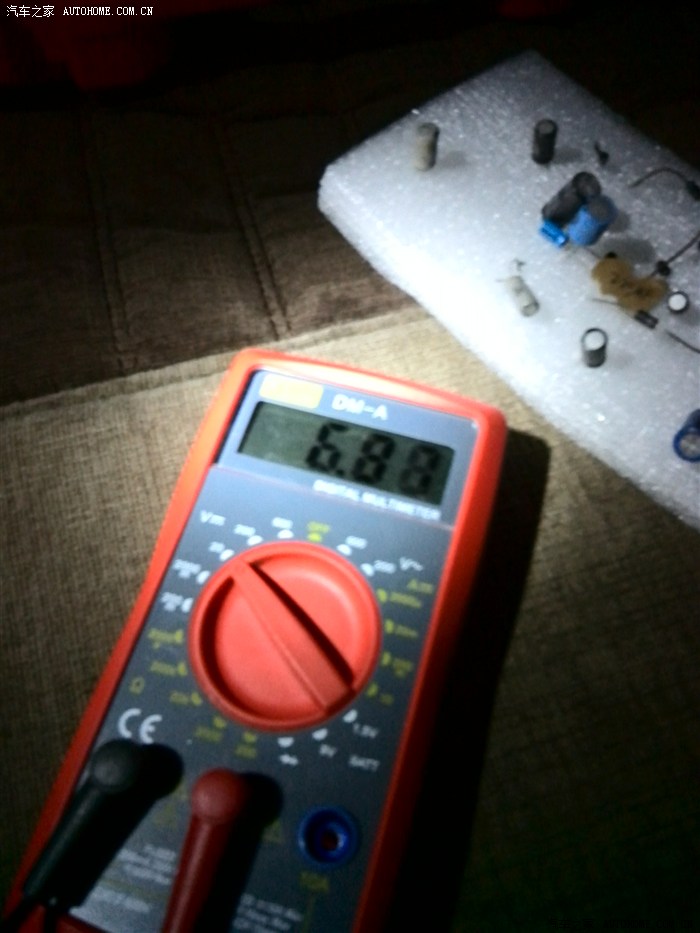

关灯电压6.9V 这么高啊

换电容 25V 47UF电容一个 也爆浆了！！这是怎么回事 我就不懂了 VBVC兄看到了能不能解释一下 特别注意了没有接错极性。

来宝气了接上50V电容一个 不爆浆了 余光也没有了 但是慢慢的余光又亮了起来 是电容充电充满了 看来这感应电流是很稳定的直流电啊 没办法

之前还试过串二极管的办法 不过二极管管压降有限 我量了余电电压之后就放弃了

看来只能并电阻了 大概根据色环电阻1/4瓦的功率算了一下 最小1K的电阻是比较保险的

找到一个5600欧的并上一试，OK了！！！余光没有 而且前排余光也一并没有了 看来是连一起的 打开灯5分钟测试，电阻没有能感觉到的明显热量 安全性是没问题的  1K到10K之间的电阻应该都是没有问题的 大家可以试试看 在能解决余光问题的前提下 阻值越大越好

    注意必须前后排都打至DOOR状态才能一个电阻解决所有问题 如果后排接了电阻又达到OFF或ON位置 前排还是会有余光

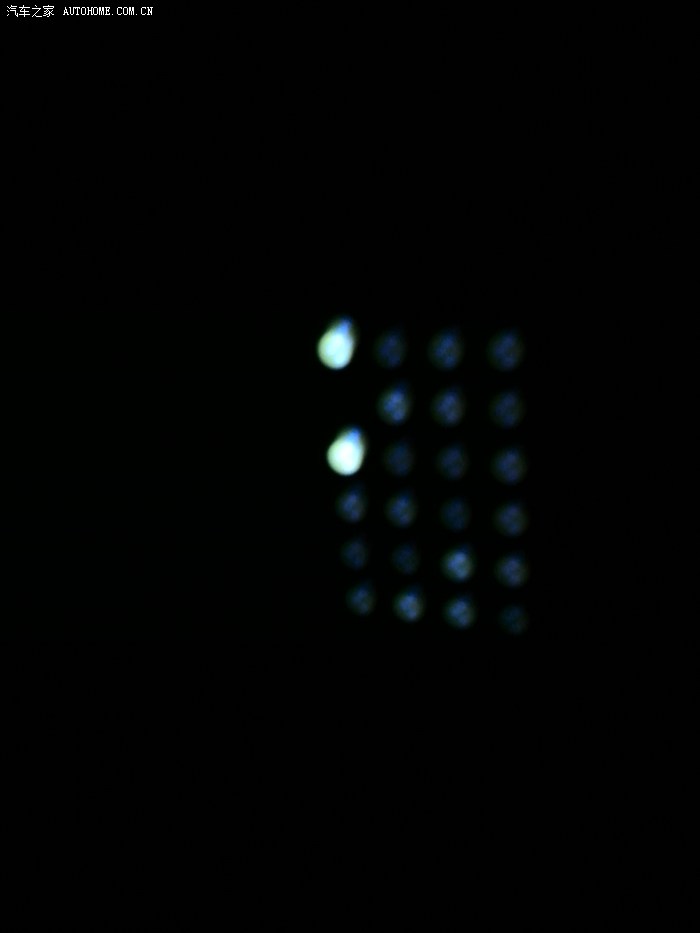

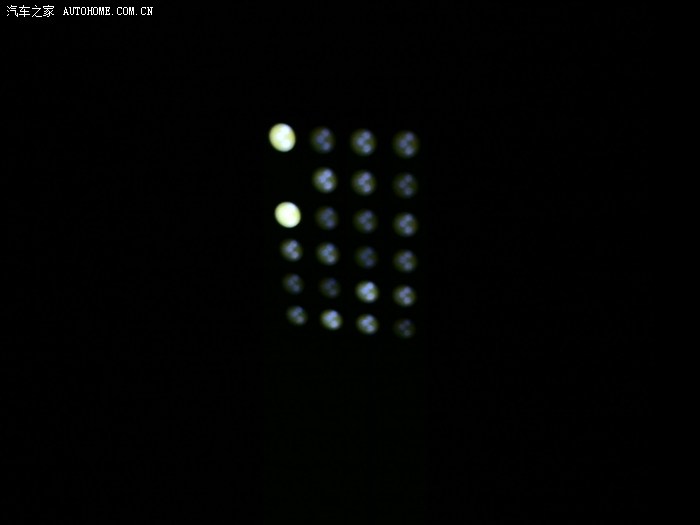

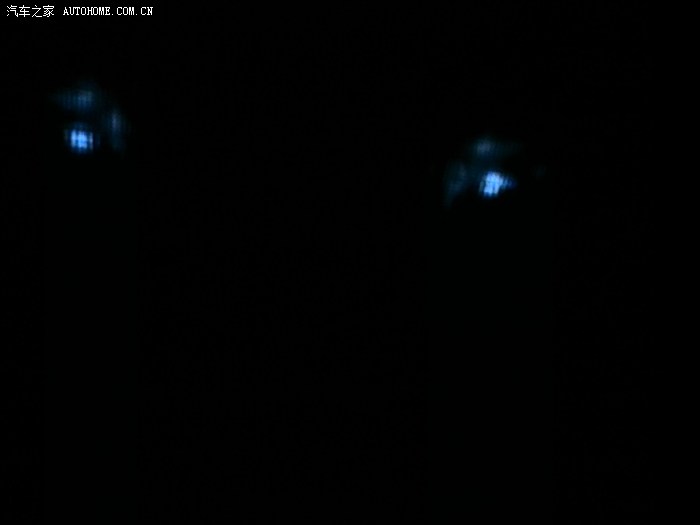

这是之前前排的余光

后排余光

想看并了电阻之后的照片吗？

不好意思！！没有光拍不到！！！哈哈！！！！
