奔腾有我更精彩之雨刮修复(早已修复,今天补交作业32张图片)
1 43 发布于 2010-06-19 20:37:29 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子

小奔的雨刮修复已经有些时日了(本人参照了坛里的车友gaopanok1981雨刮复生记,在此深表谢意!),通过一段时间的使用,总体感觉是:性能稳定、运行良好,今天特意整理一下发个帖子,一是出于对小奔的热爱,二是对饱受雨刮异响折磨的车友提供一种有效的解决方案我的雨刮修复主要分两大步骤:第一步,稳固雨刮器总成;第二步,调教雨刮臂。注意:个人感觉第一步更重要,是根治雨刮异响的重要环节!闲话不续,上图!



第一步:稳固雨刮器总成

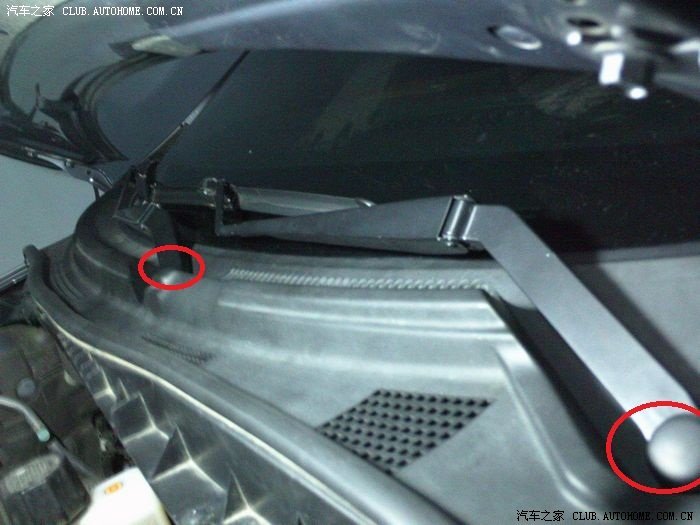

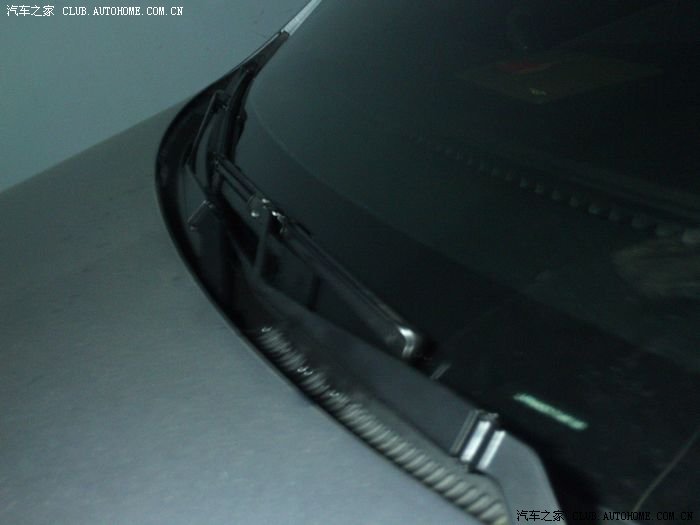

首先打开机盖儿,取掉雨刮臂螺帽橡皮盖儿,用套筒卸下螺帽(红圈儿指示位置)

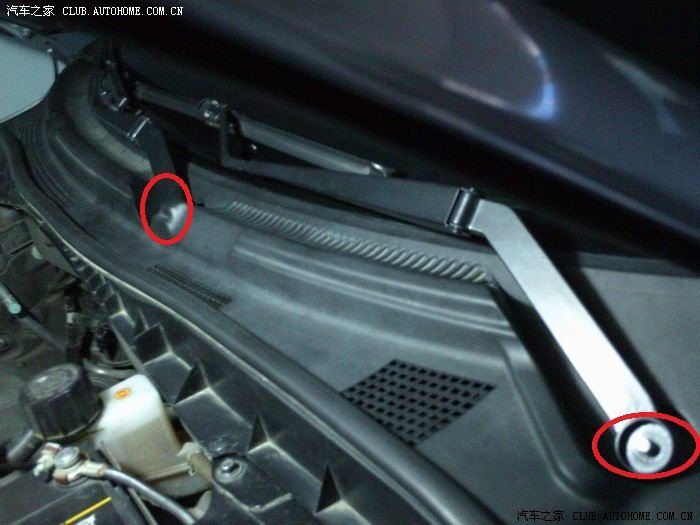

卸下螺帽的样子,注意:卸雨刮臂一定要细心,否则容易损坏雨刮臂固定螺栓、前档、机盖儿!



小心
卸下雨刮总成,这是卸下来的样子!

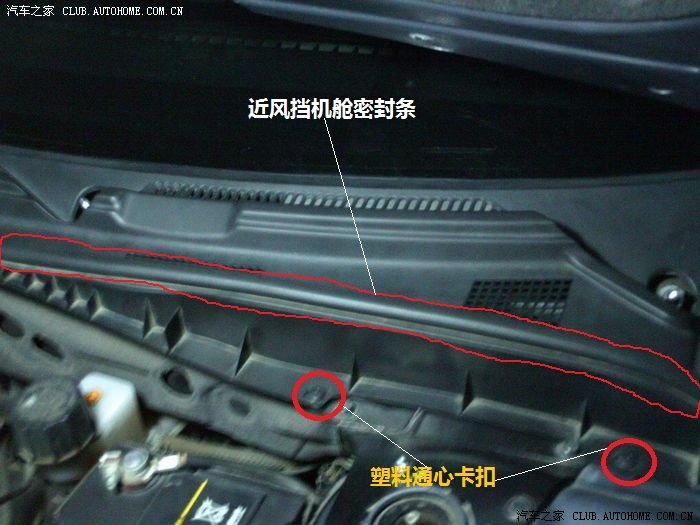

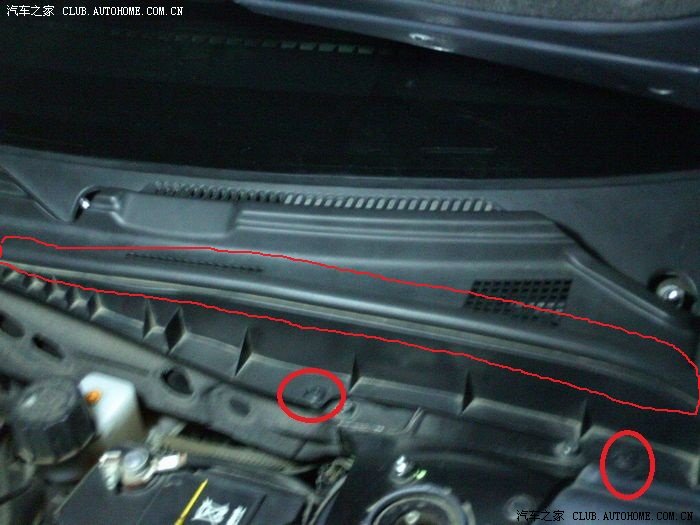

接下来就是拆卸左前档塑料装饰盖儿。首先拆卸近风挡机舱密封条、通心塑料卡扣

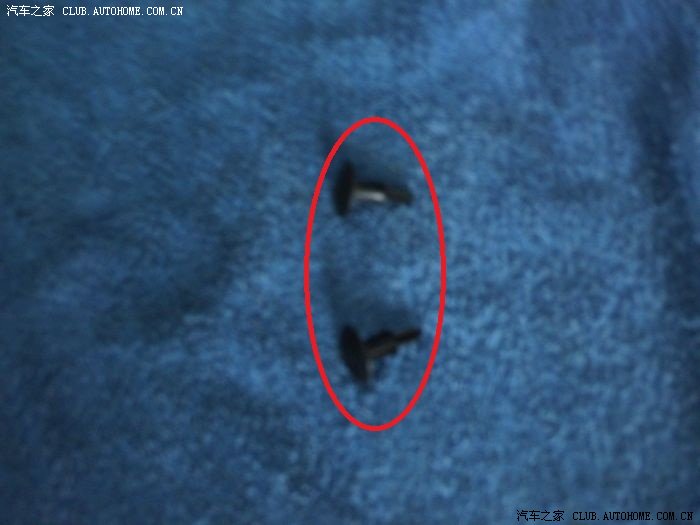

这是拆下来的塑料卡扣,别整丢了,4S买很贵的(本人曾在4S店购买三小包共15个小卡扣,价格80元人民币)!



小心

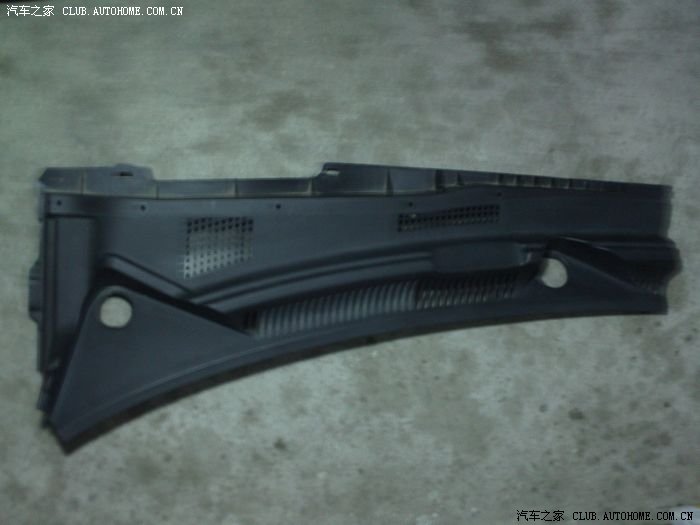

,闪转腾挪,卸下左前档塑料装饰盖儿,这是取下来的样子!

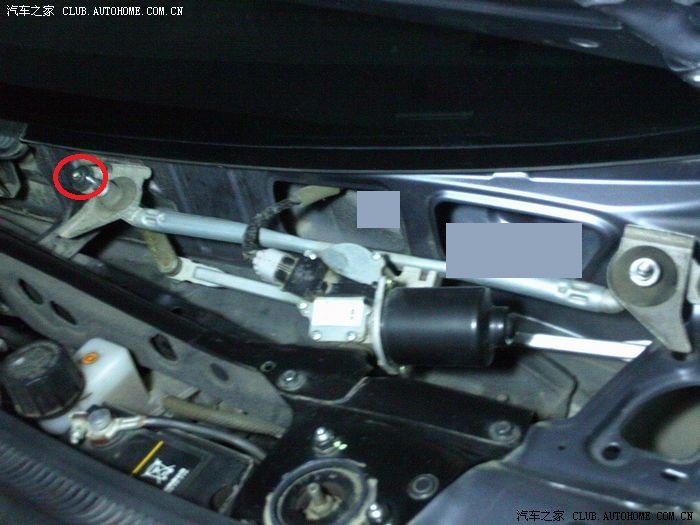

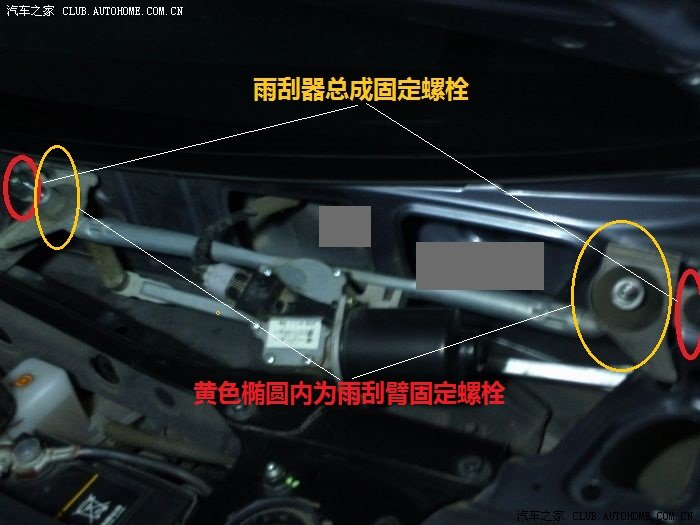

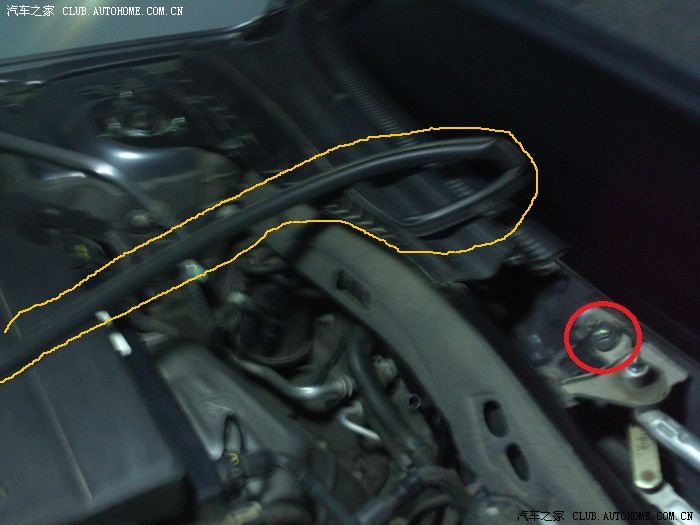

卸下装饰盖儿后的样子,黄圈内是雨刮臂固定螺栓,红圈内是雨刮器总成固定螺栓(是第一步的重要操作对象)

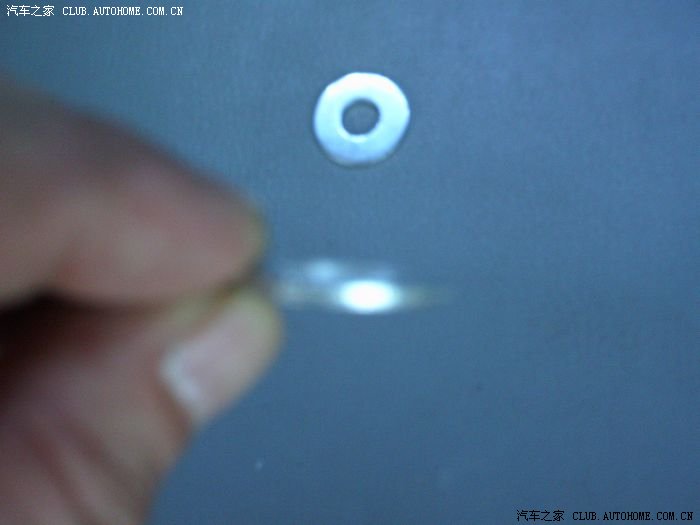

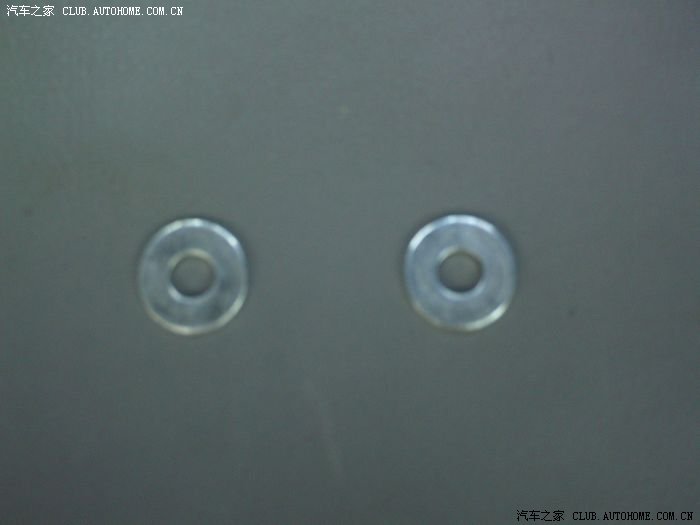

这是稳固雨刮器总成需要加装的垫片儿(大小、厚度和一元硬币相仿



再看一下

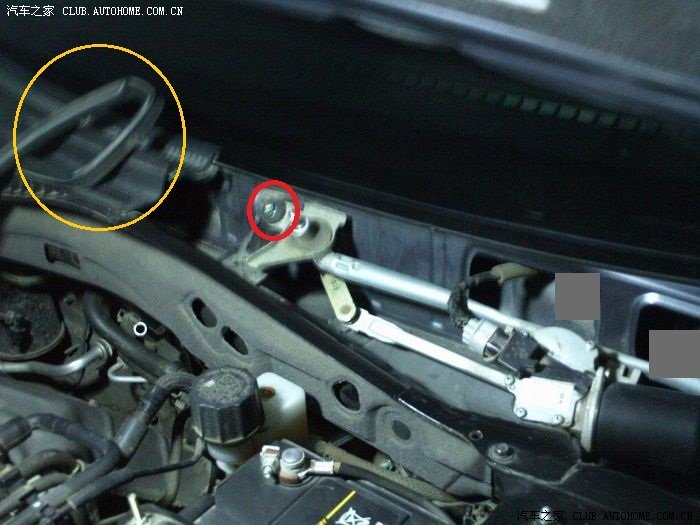

密封条、雨刮器总成固定螺栓特写


再看一下,注意:密封条上有很多小的塑料卡钉,卸的时候细心点儿,别整坏了!

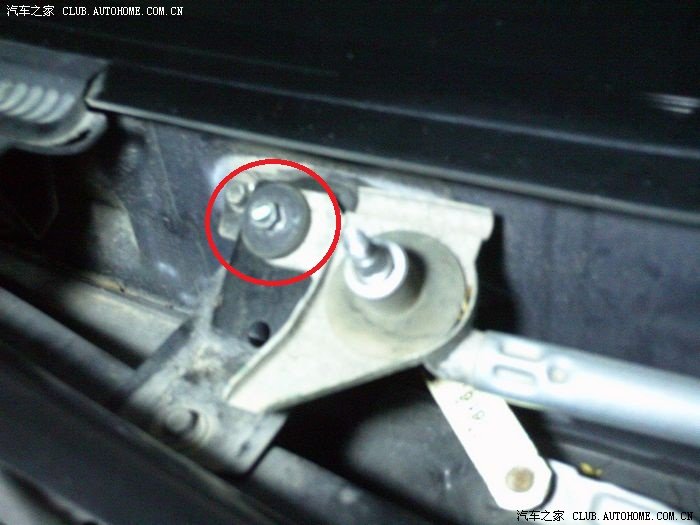

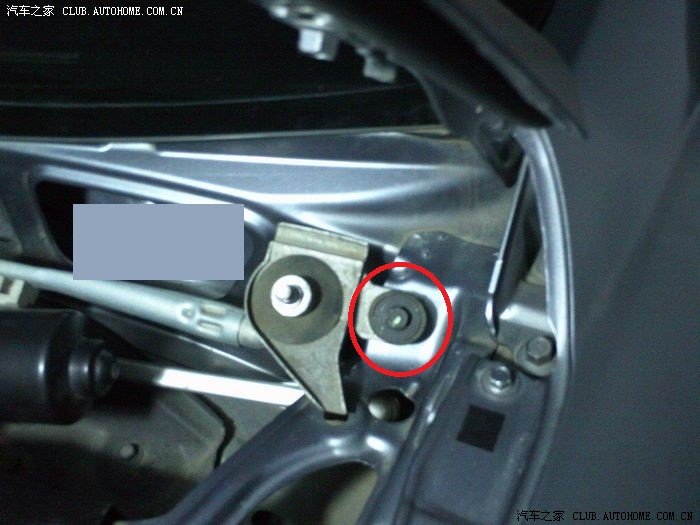

稳固螺栓特写!



接下来,用套筒分别卸掉雨刮器总成稳固螺栓,轻轻抬起,把两个垫片分别放在稳固位最下端(靠车体金属),之后再上紧稳固螺栓(扭力适中),至此,稳固雨刮器总成工作完成,也就是说雨刮异响到此已基本解决!稳固雨刮器总成的作用:(1)对雨刮器总成进一步稳固;(2)雨刮臂安装后,沿垂直于风挡方向提升一个垫片的高度,有效减弱了雨刮臂弹簧作用在雨刮前臂上的拉力,从而减轻了雨刮片对风挡的压力,这样雨刮在运行过程中就变得轻盈许多!咱们B70的雨刮臂弹簧实在是太强劲了!这是右侧安装好的样子



这是左侧安装好的样子!

按照拆卸的相反顺序,安装左前档塑料装饰盖儿!这是安装好的样子

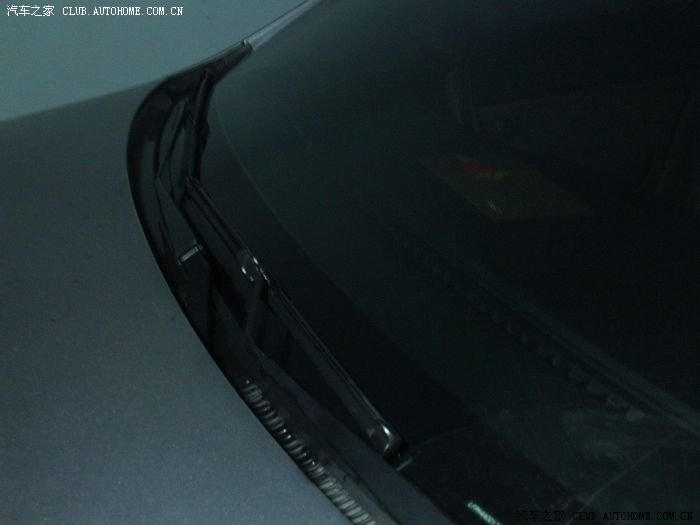

小心安装雨刮总成



装好后开机试效果不错,异响基本消失!


再试试,不是十分的理想!下面就进入第二个步骤:雨刮臂的调教

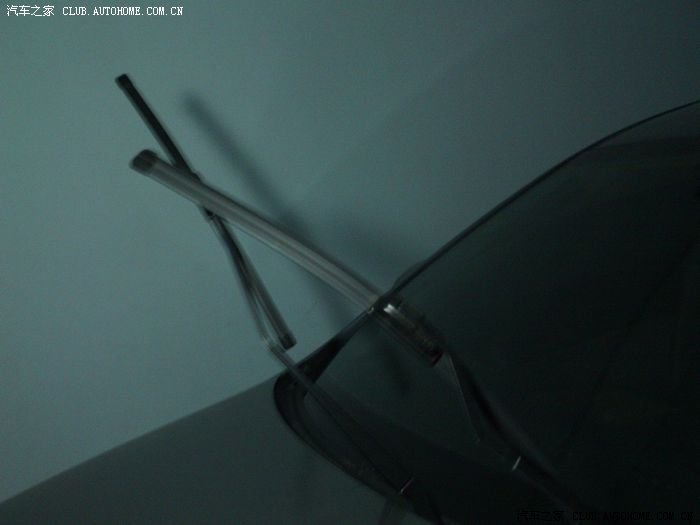

首先卸掉雨刮

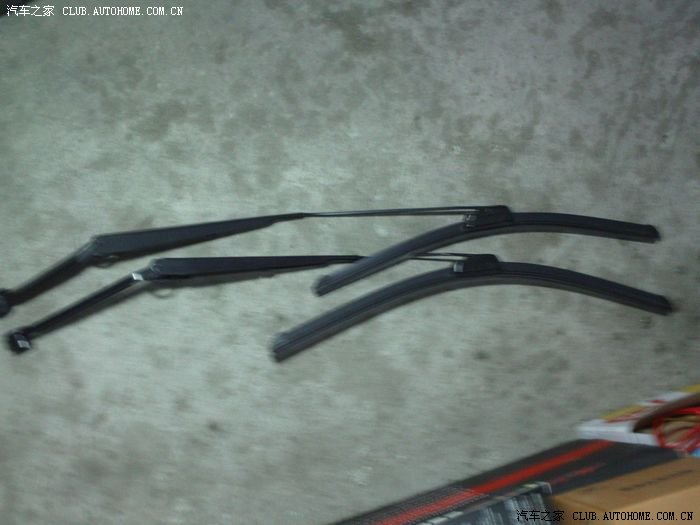

这是卸下来的雨刮

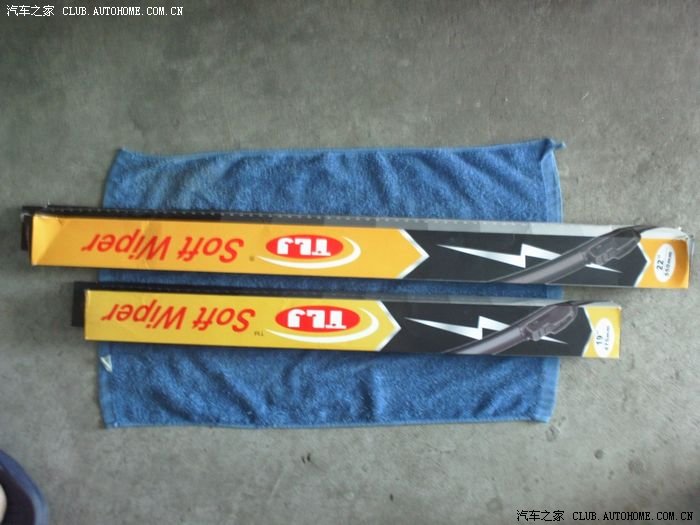

一不做二不休,干脆换新的得啦!这是在淘宝淘的,25元一幅,购两幅

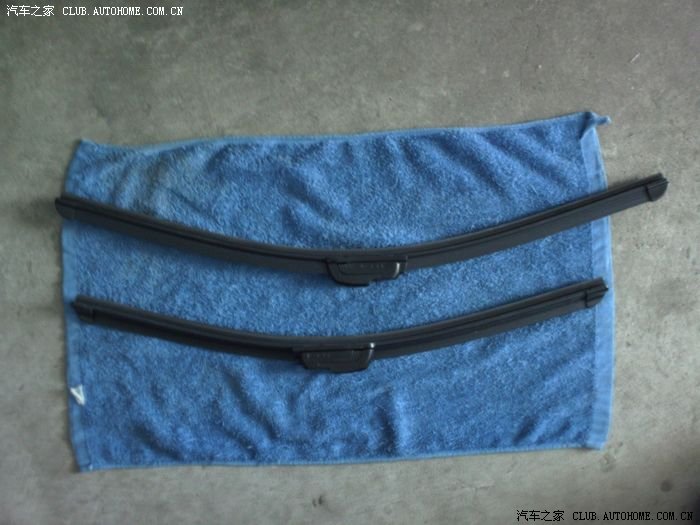

开苞后的样子,雨刮片很柔和,不错!

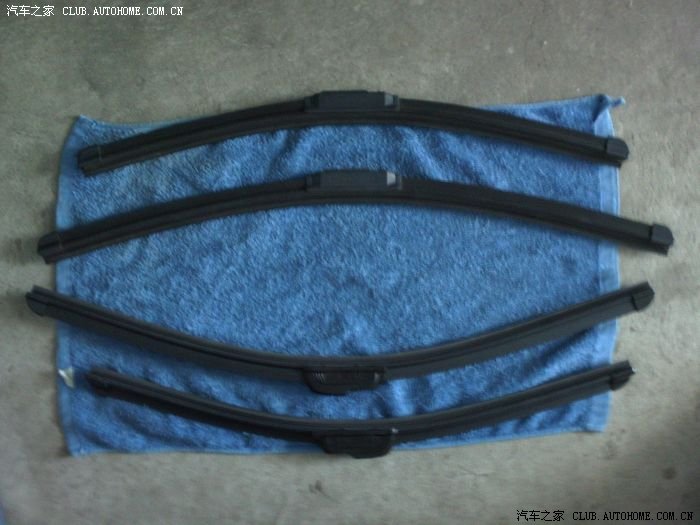

新旧雨刮对比,原厂雨刮很厚重,只是和风当接触的雨刮片个别位置有点损坏,造成刮水不净,换换换!

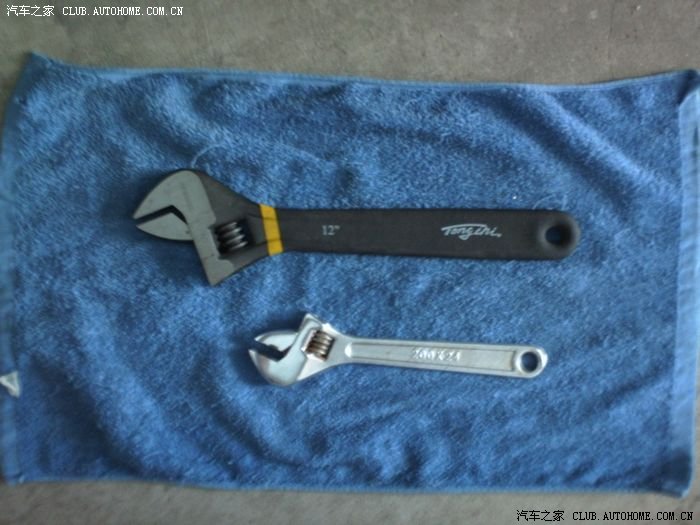

调教雨刮臂的工具隆重登场!


记住,这个擦车毛巾很重要,否则雨刮臂调教后将会是伤痕累累!

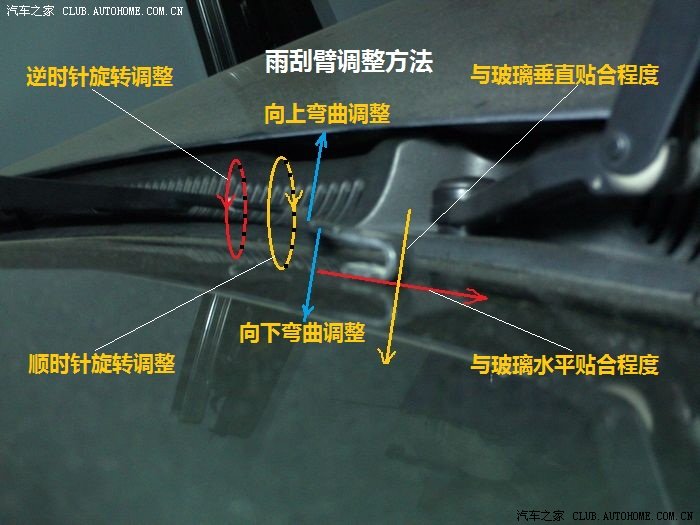

这个是我当时调教雨刮臂的示意图,相信车友能看明白!通俗地讲,就是让小弯钩的下底面与风挡玻璃表面尽量贴合!

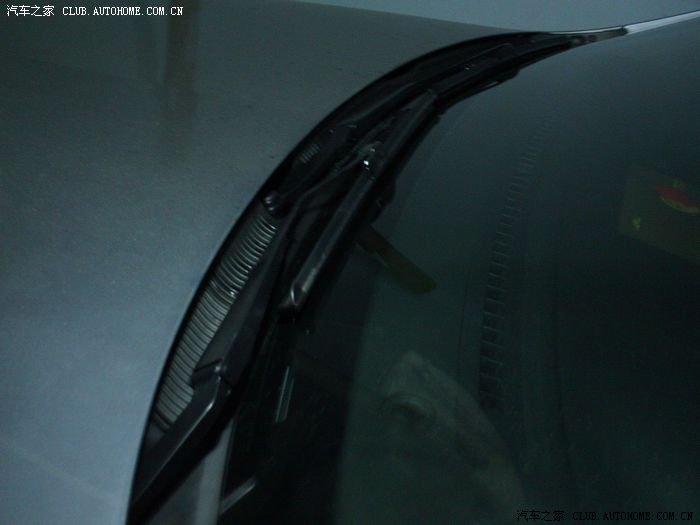

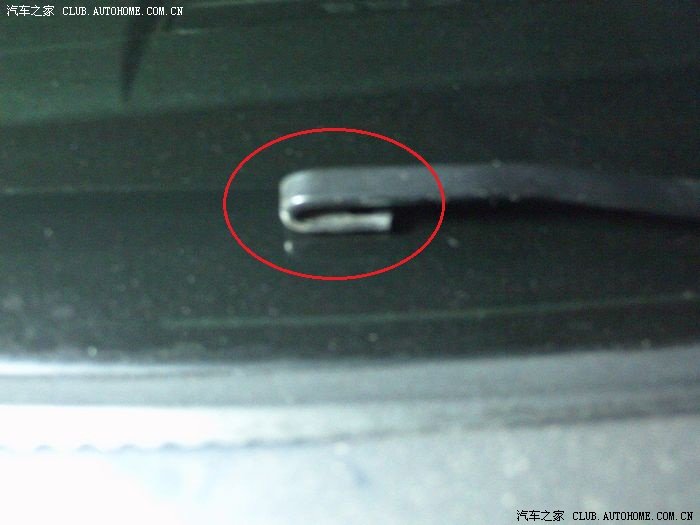

调教好的样子

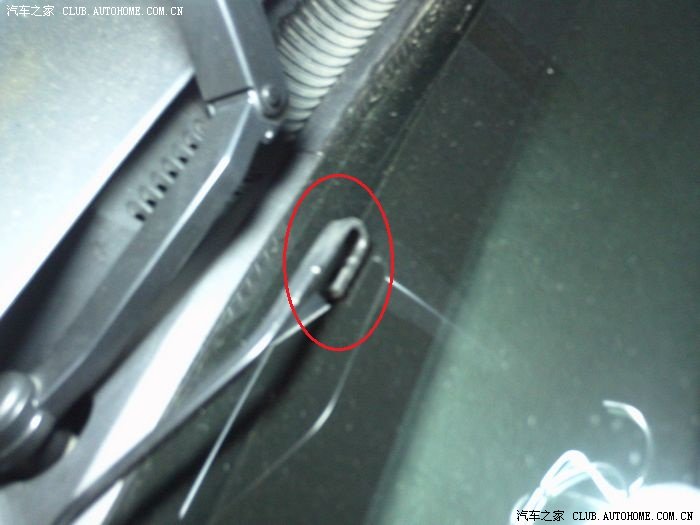

再看一下,贴合的是不是很好?(花絮:提车不久就发现雨刮异响问题,去4S店检查,一个小师傅不由分说,拿起一把钳子钳住小弯钩附近一顿旋转、弯曲调整,当时还真不响了,再仔细看钳过的地方,已经脱漆,留下深深的两道金属痕迹,红圆圈内靠上那面,唉,谁让咱刚提车呢,啥都不明白,要是现在起码索赔一幅新雨刮臂!没过多久又响了,在此严重鄙视一下4S!

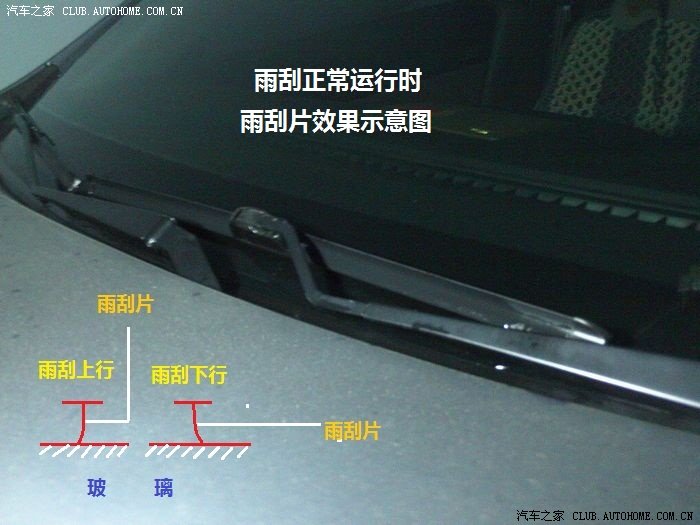

换上新的雨刮,开机运行,就一个字----爽!勤劳、安静的雨刮实至名归!下图是雨刮正常运行时,雨刮片刮水效果示意图解!

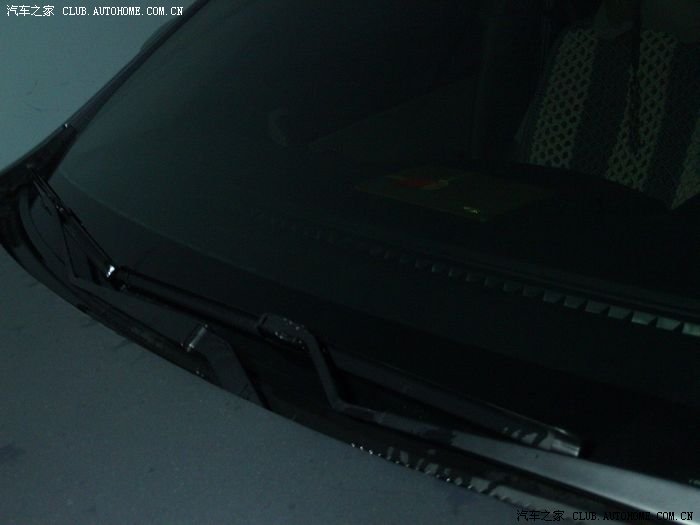

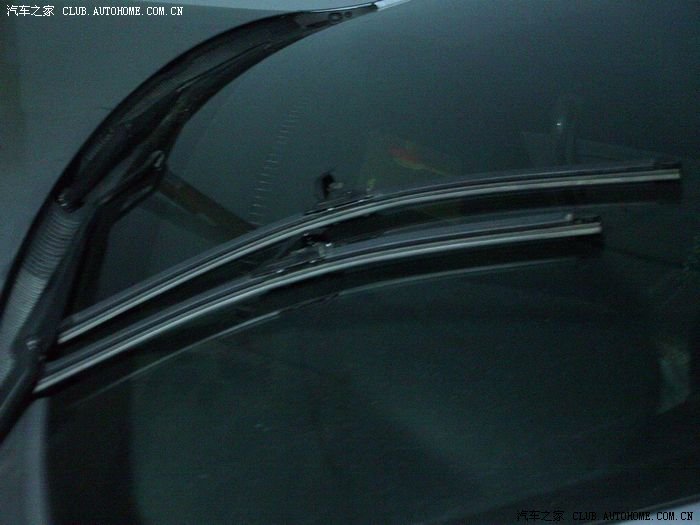

看看修复后的雨刮效果,运行轻盈、刮水干净!看雨刮运行,成一种享受!


再看一下!


刮水的效果:四个汉字----轻盈、干净!赞自己一个!



本次直播到此结束,希望对预修复雨刮的车友们,能够起点儿抛砖引玉的作用!谢谢光临!酒吧音乐即日
