犹豫好久，终于下定决心换了CD
论坛里很多人都换个这种CD了，但是我也没找到特别详细的帖子，我再发一下，记录一下，有什么问题可以一起交流。

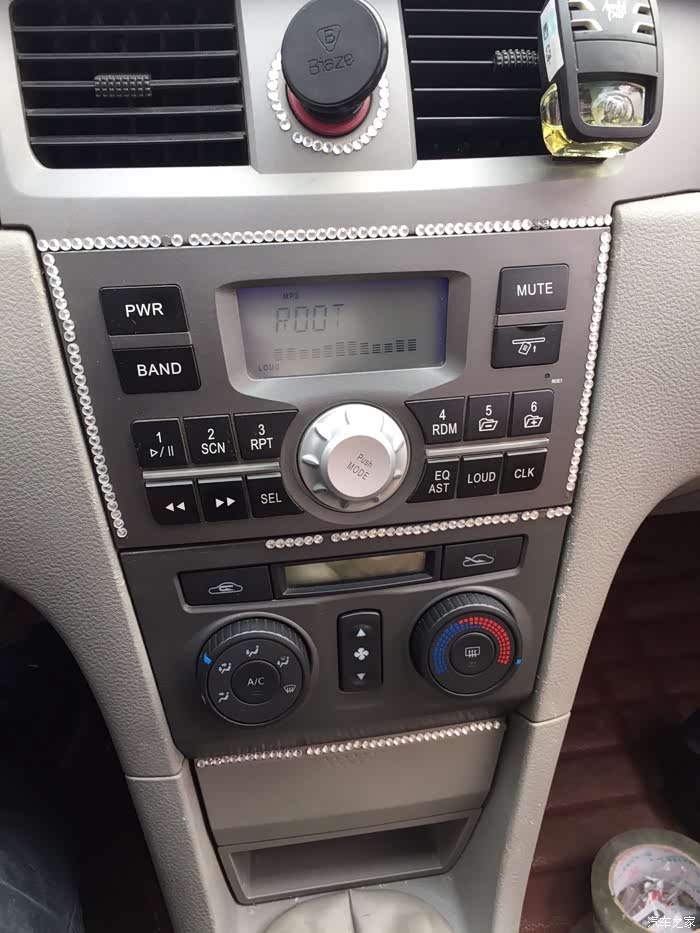

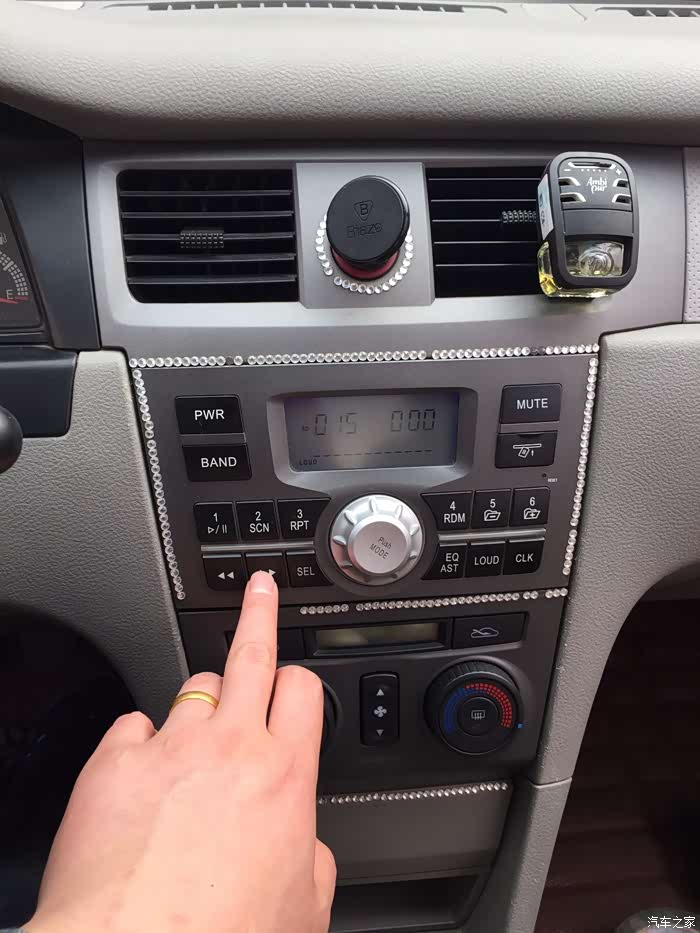

再回忆一下原汁原味的收音机，一会就休了你
说一下所有费用，省的大家问
CD价格260元；
面板价格32元；
倒车摄像头80元；
共计372元。安装全程自己一个安装，半天时间，自己的人工费用就不算了
再回忆一下原汁原味的收音机，一会就休了你
说一下所有费用，省的大家问
CD价格260元；
面板价格32元；
倒车摄像头80元；
共计372元。安装全程自己一个安装，半天时间，自己的人工费用就不算了
回忆下，马上休了你

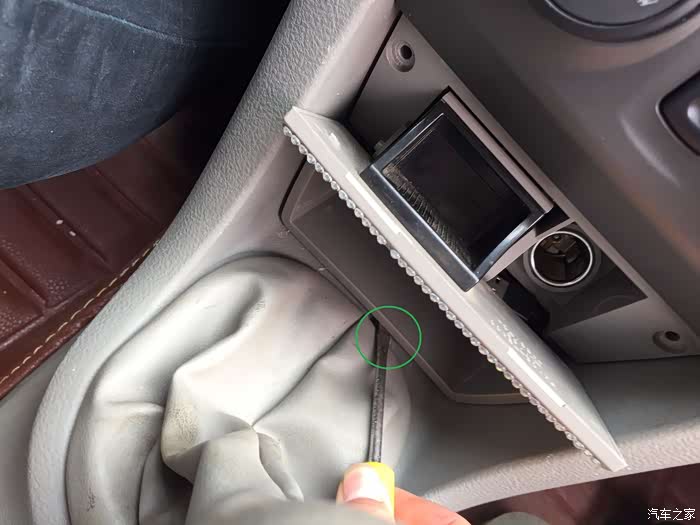

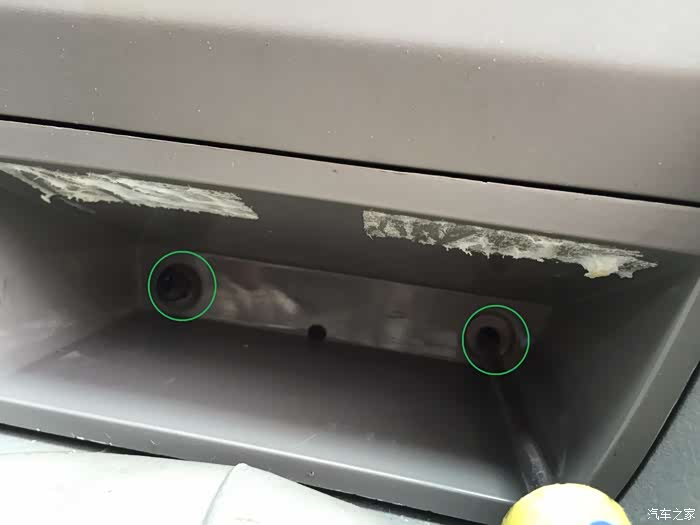

要拆收音机首先从最下往上拆，先从储物盒里的两个螺丝和点烟器的两个螺丝拆掉。
拆下来时候档把皮套比储物盒高，有点挡着出不来，用改锥翘起储物盒高过档把套就可以拿出来了

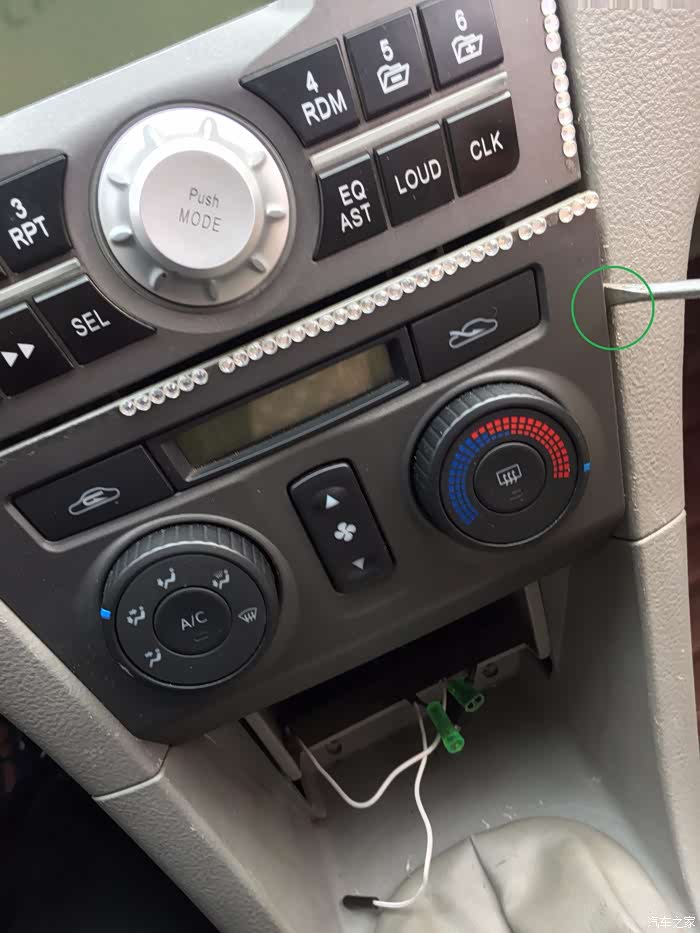

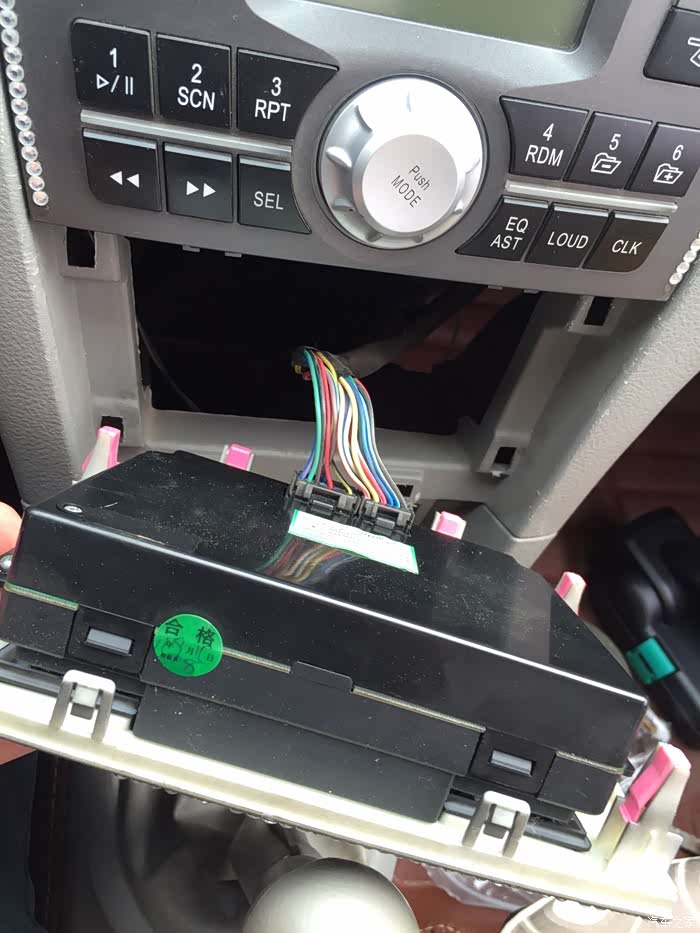

空调面板好拆了，用改锥翘起一边就可以了，然后用手就能掰出来，用寸劲，不要太大力
粉色那个一共是6个卡子

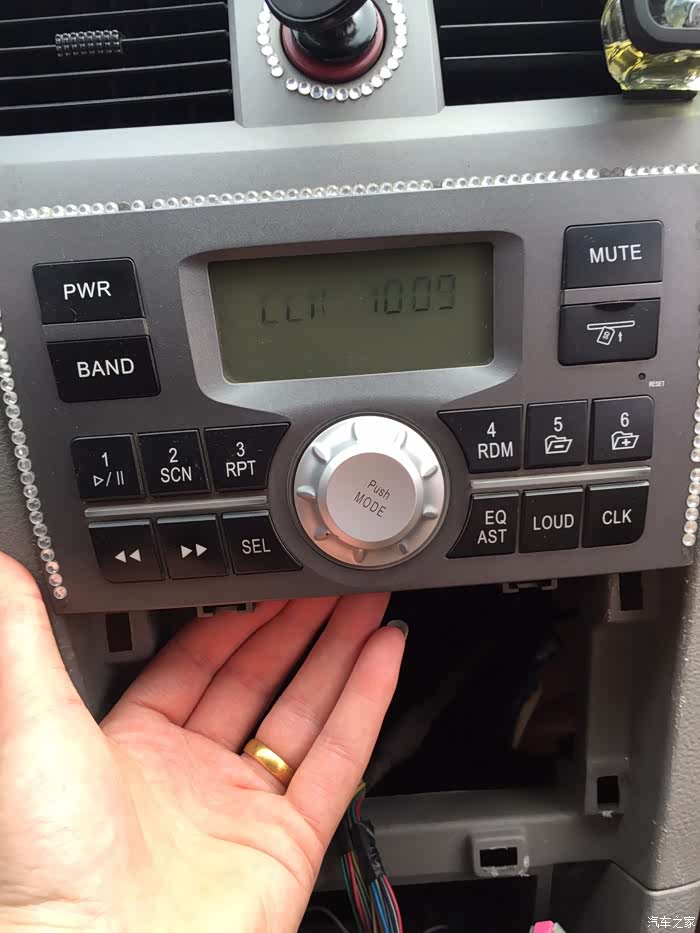

然后就是收音机了，收音机有两个大螺丝，用10个的套筒板子就可以轻松拆掉

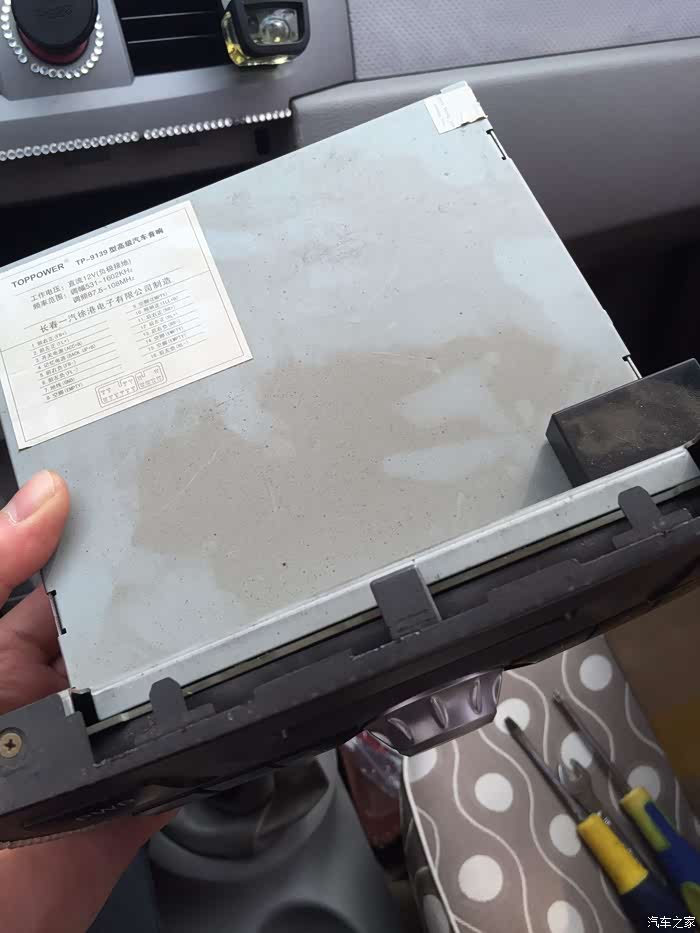

拆掉后用收直接往外拽就拿出来了，慢一点，因为收音机的线很短，千万不要把线路拽断了，那就麻烦了

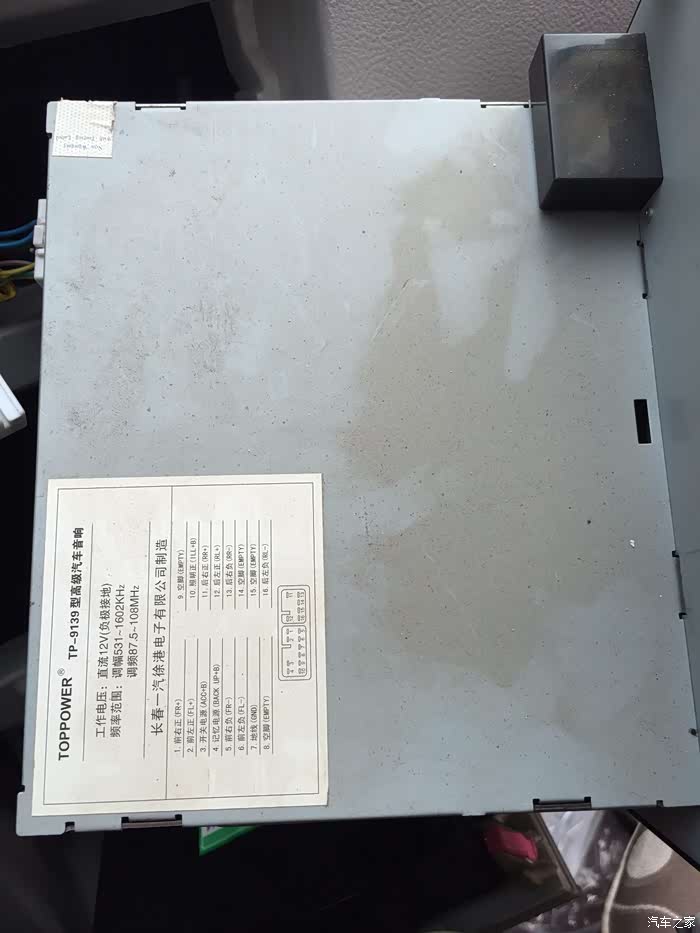

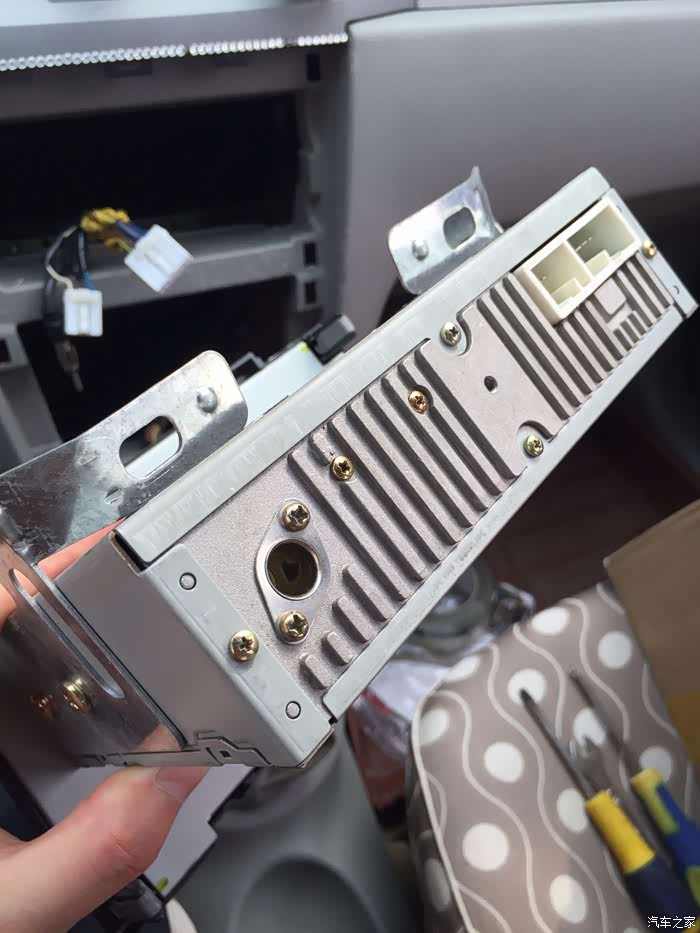

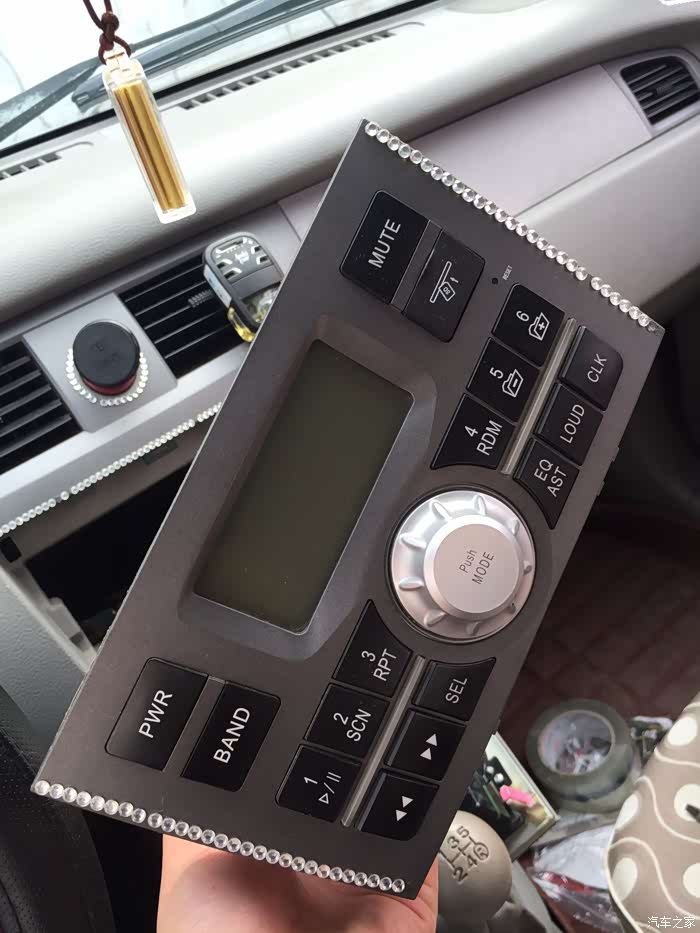

拆下来的样子 你终于也要退休了
你终于也要退休了

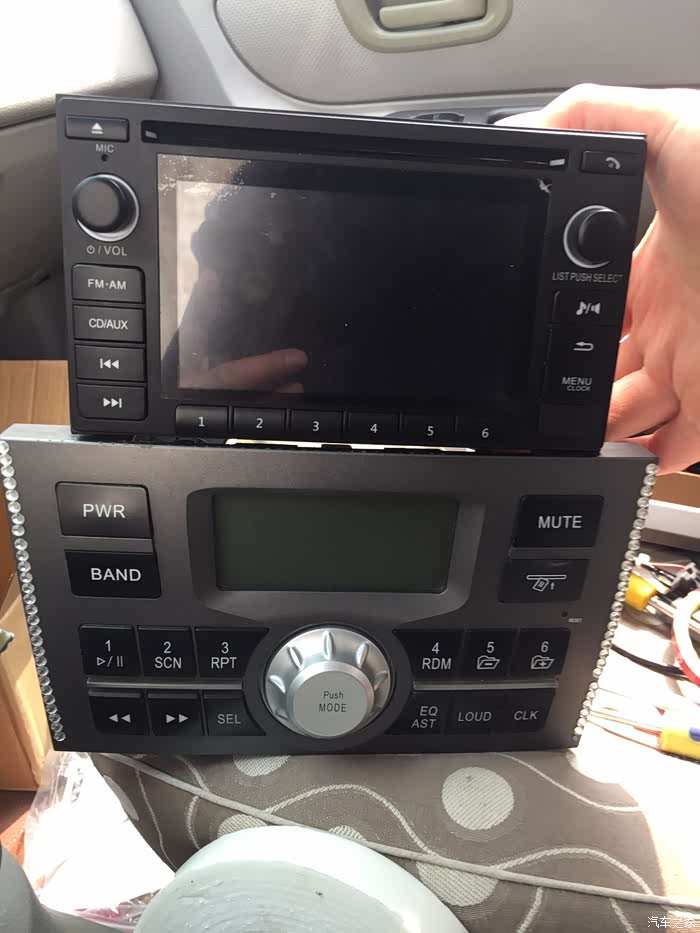

来个对比，要小不少，但是带CD的，比原车的收音机沉很多。想必音效应该不会差

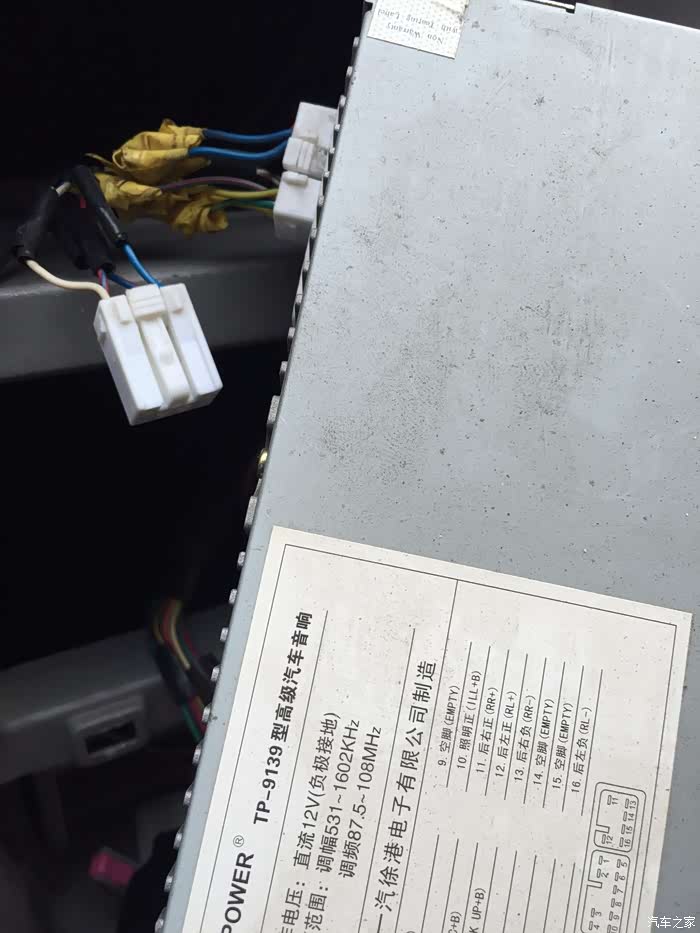

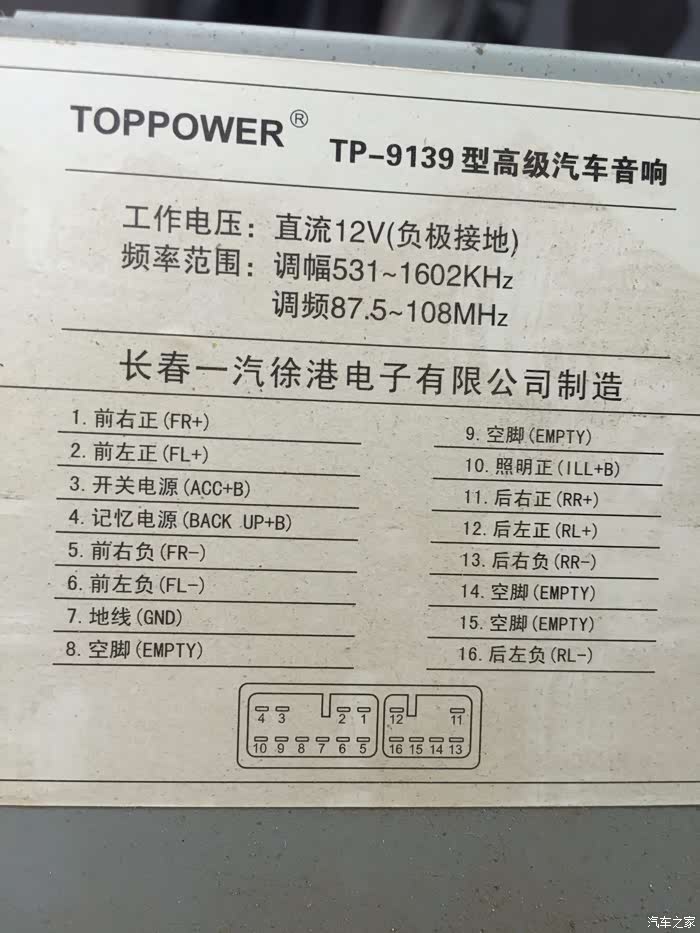

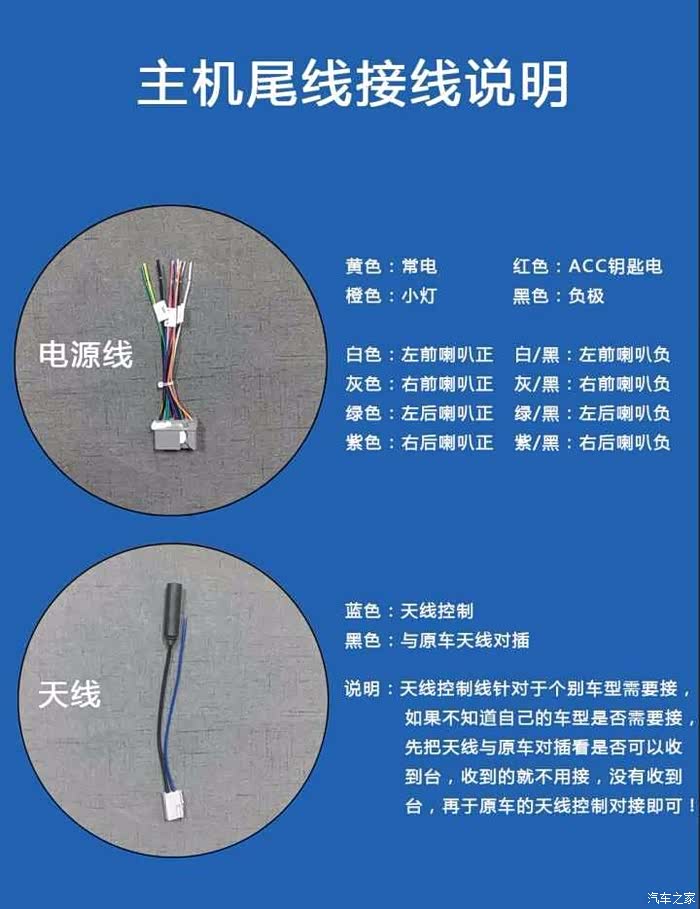

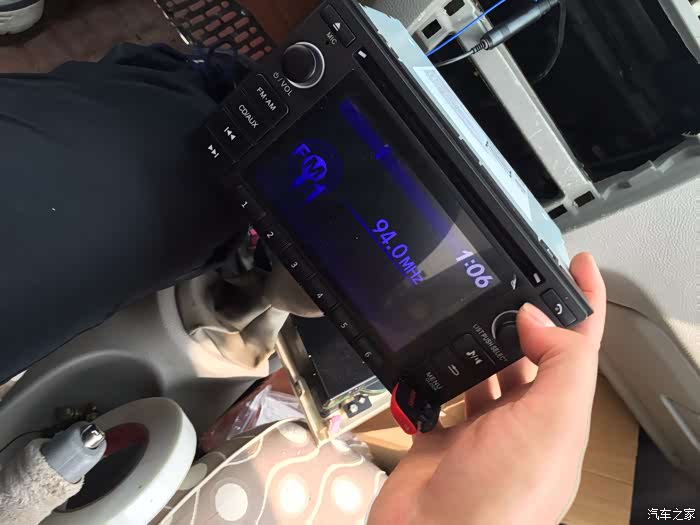

拆下来先接线，确定到货的CD时候所有功能都没问题再进行下一步安装

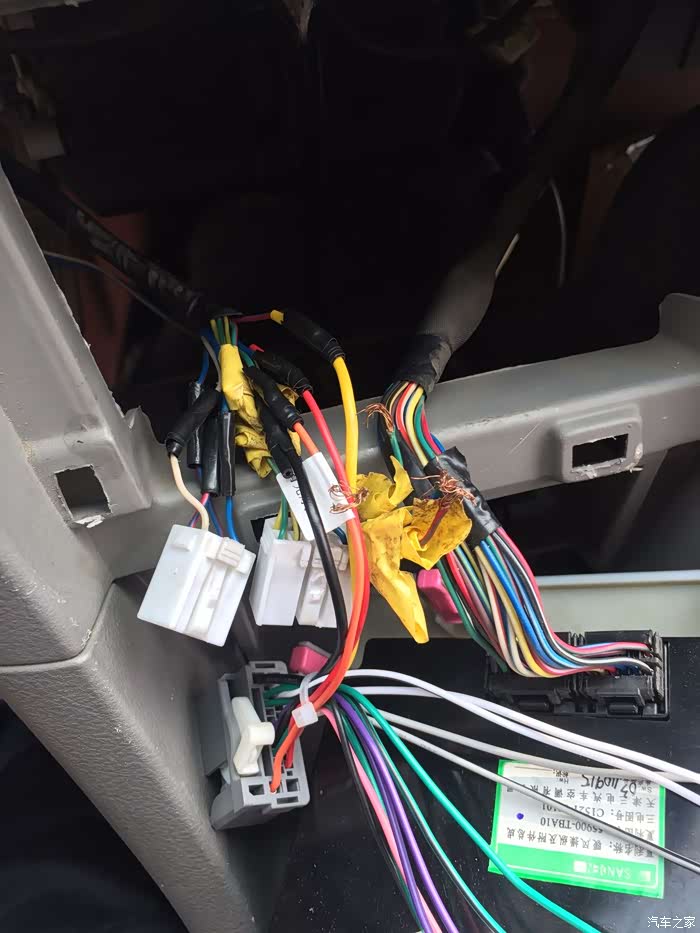

有点乱，但是还好，最后接好线的图不是这样的，接线很整齐的，忘了没照。就这样凑合吧，因为都是我一人操作一人拍照。。。体谅一下

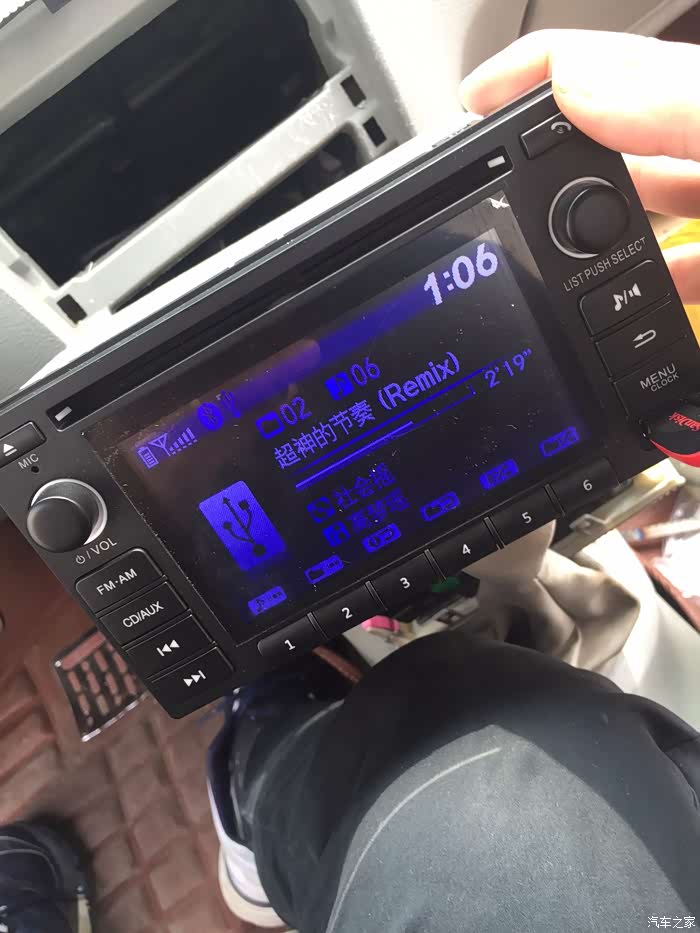

OK 各项功能按键都没问题，进行下一道工序

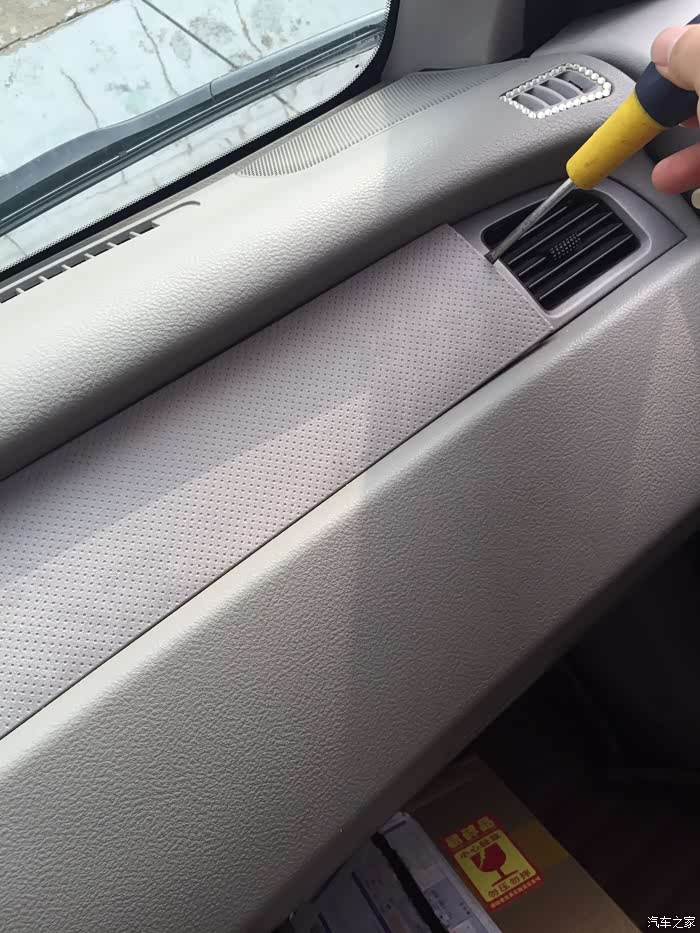

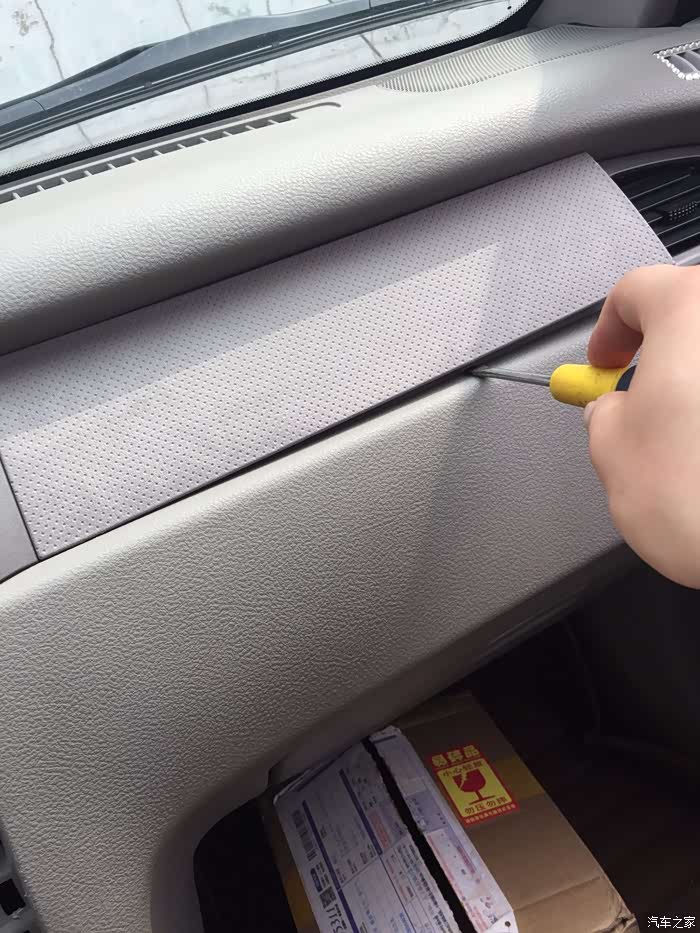

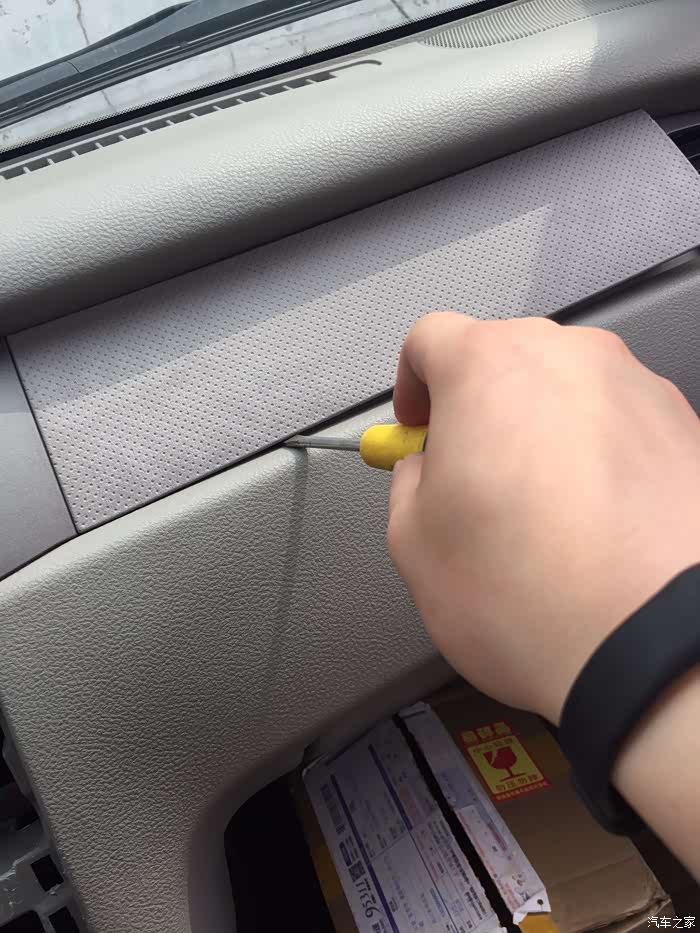

接下来准备拆出风口，要拆出风口必须要拆掉仪表盘的外框和副驾驶装饰板才能看到两颗螺丝，才能拆下来

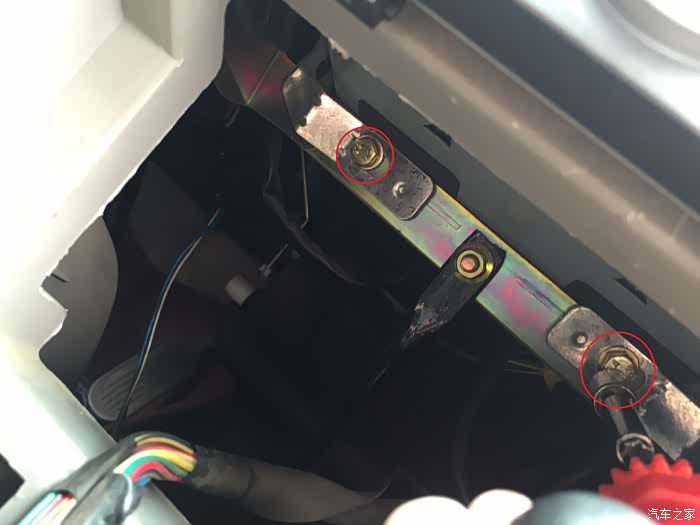

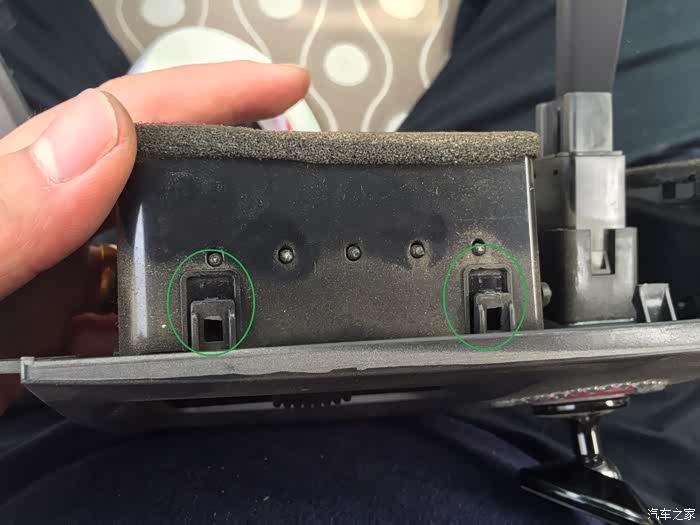

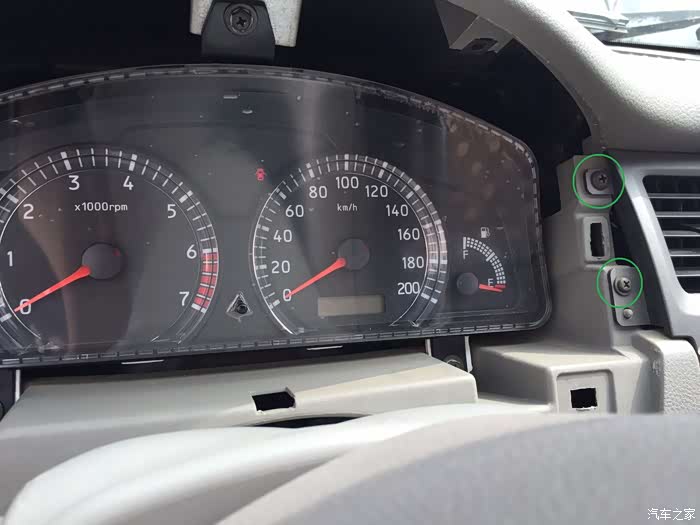

绿色圈里的两个螺丝拆下来才能拿下空调面板
这快盖板也要翘出来空调面板才能取下来
空调面板拿下里的样子

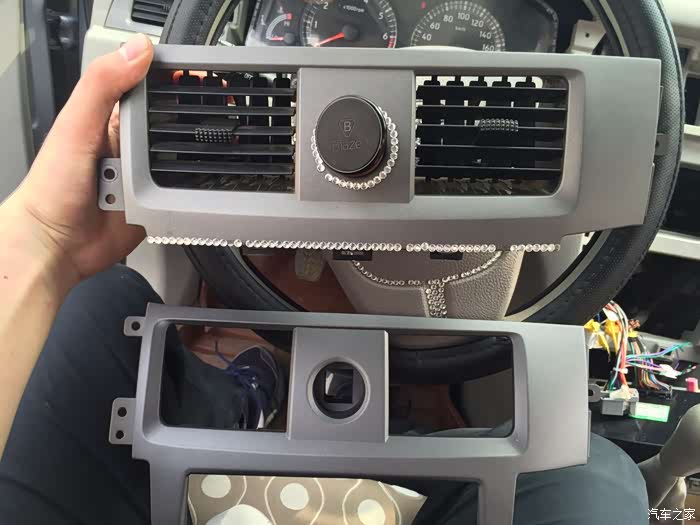

两个面板对比，基本无色差，图里显示的色差是摆放的角度问题

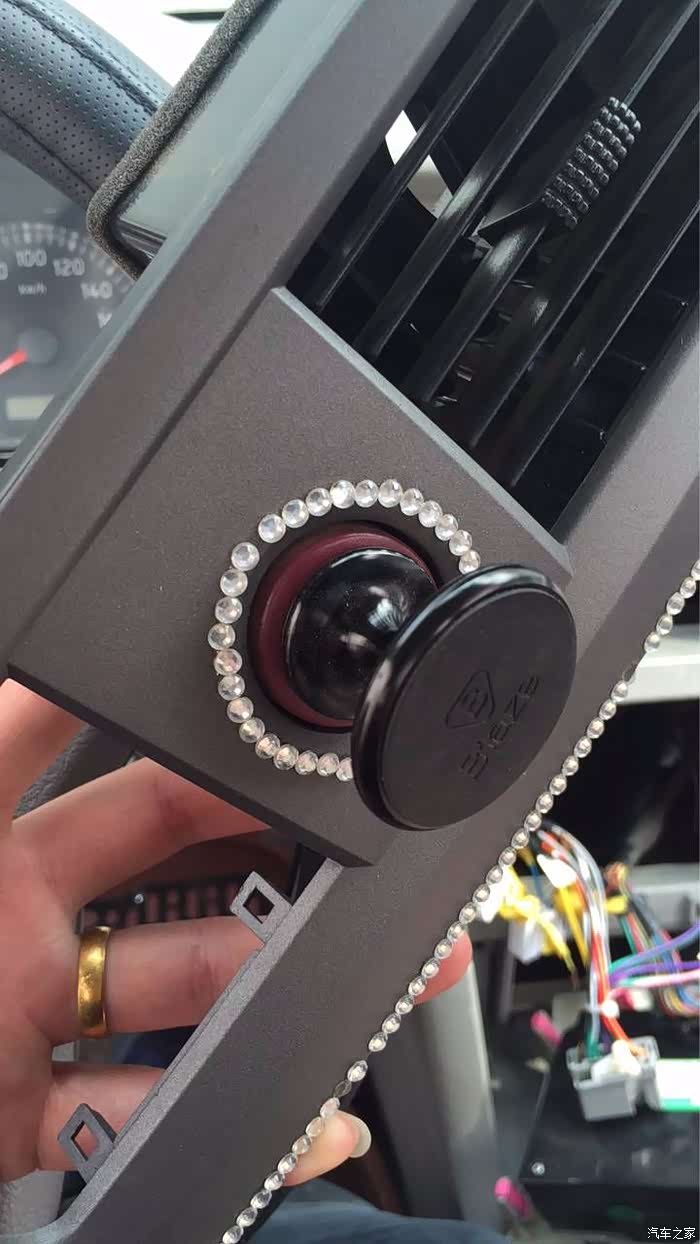

因为买的面板没有出风口角度调节的口，必须用原车的，这个也好拆，用一字改锥翘四个卡子就拿下来了

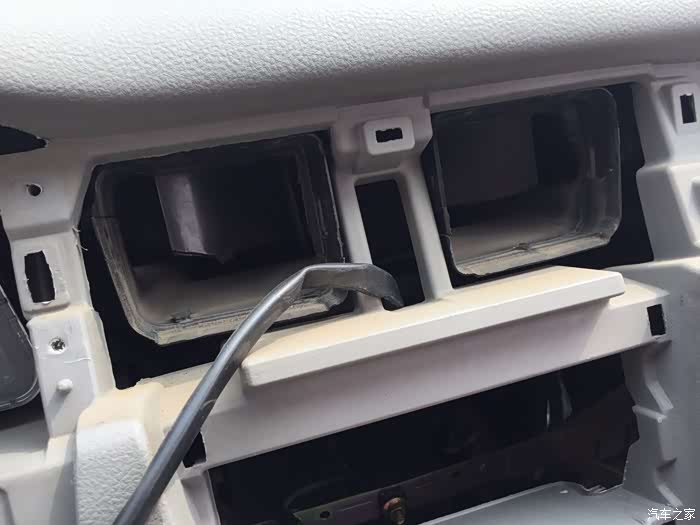

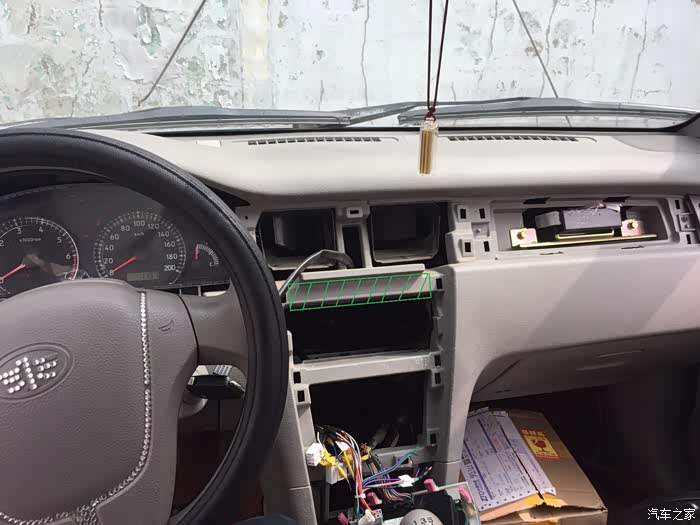

接下来就要开始搞破坏了，因为CD机的机芯比原车的要厚很多，不裁横档塑料根本放不进去，我看了论坛有些人把整个横档都锯断了，我觉得会影响整体结构性。所以我就试探能放进去就行的想法，尽量不裁去太多塑料。下图我画是绿色部分是要裁的
图中绿色要裁的部分，用小钢锯条就可以，很快的
准备开动，裁的时候尽量找些东西接住塑料碎末儿，省的最后不好收拾，我用胶带倒着粘了一条，这样掉下来的碎末儿一大部分就都粘在胶带上，剩下的用纸在底下接着就行了

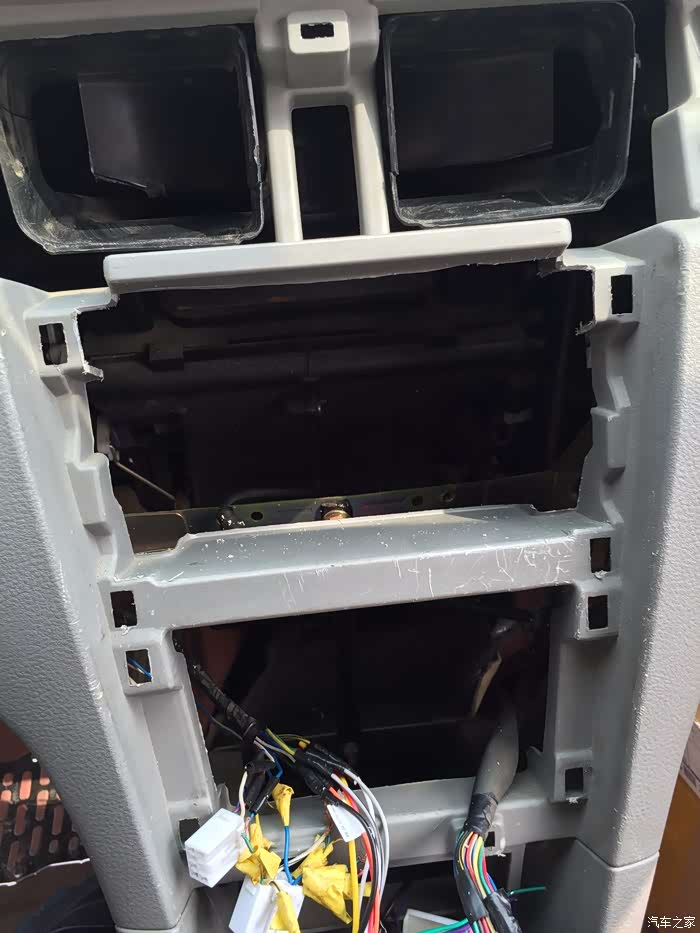

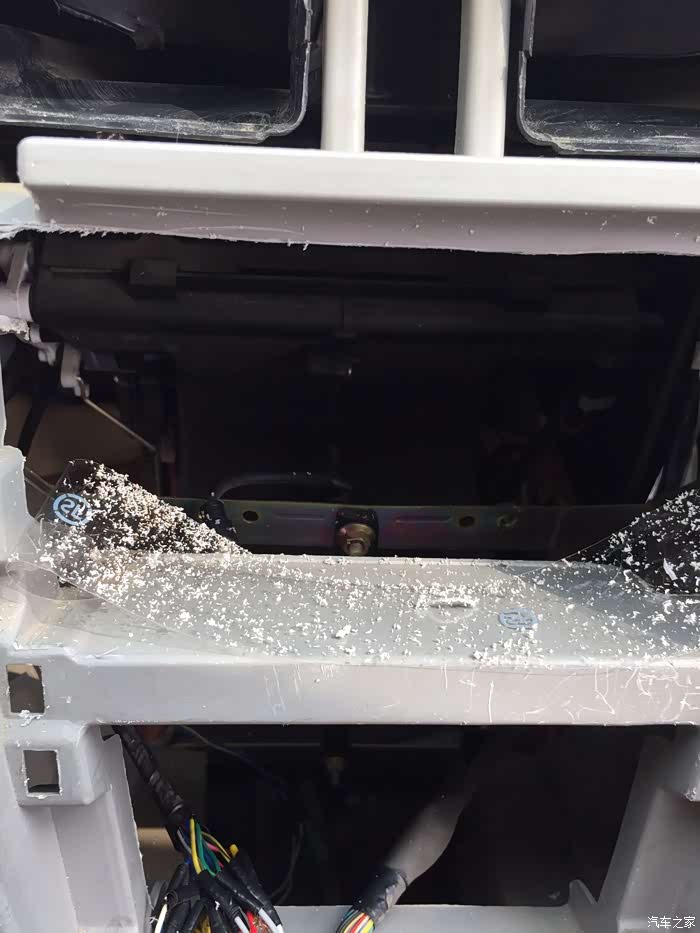

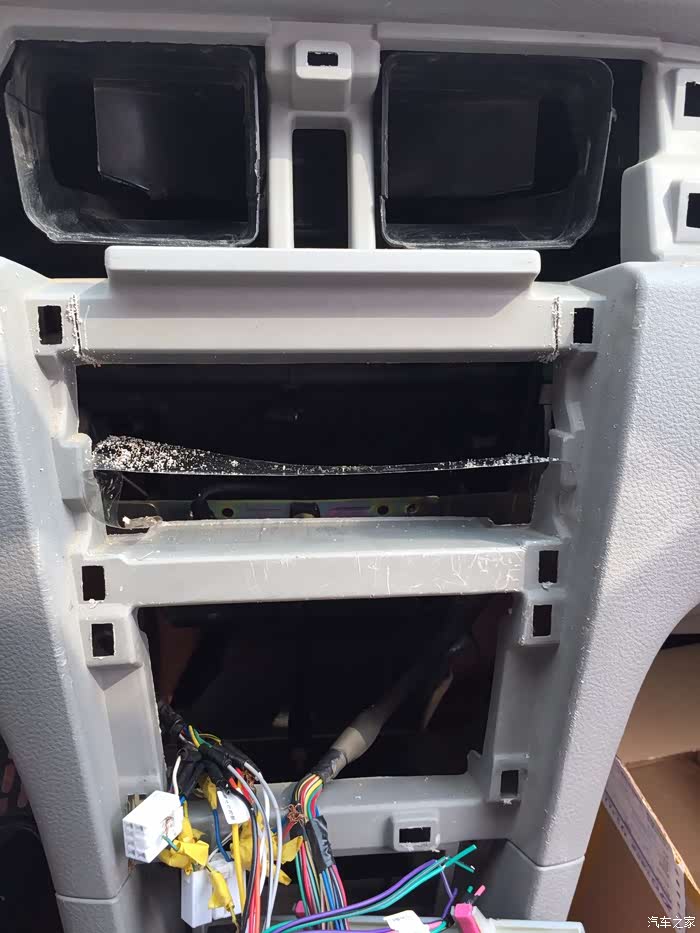

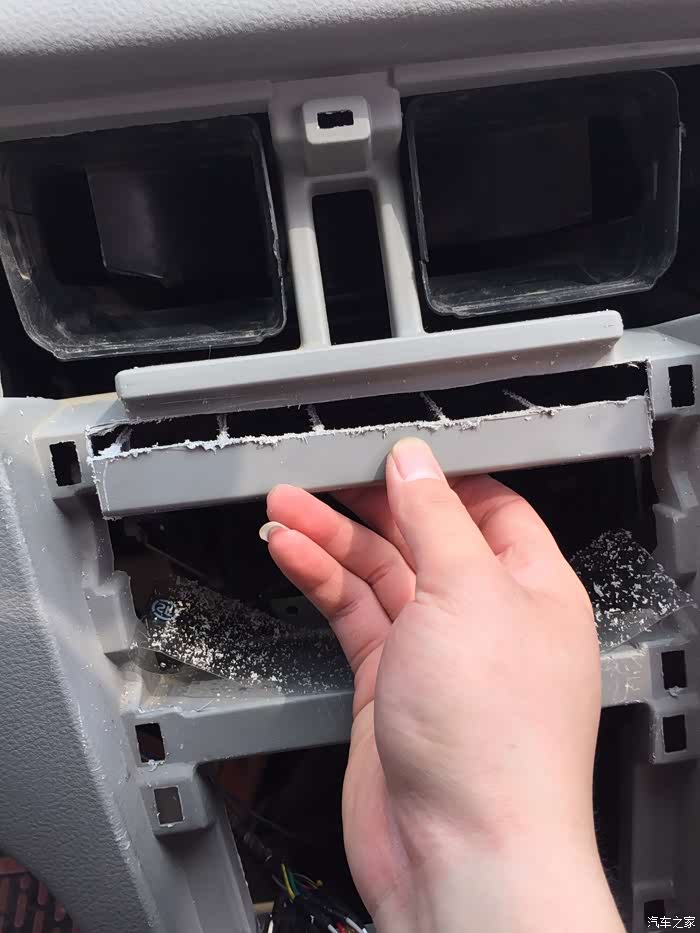

据下来的样子
据完了简单用刀片处理一下毛茬。。。

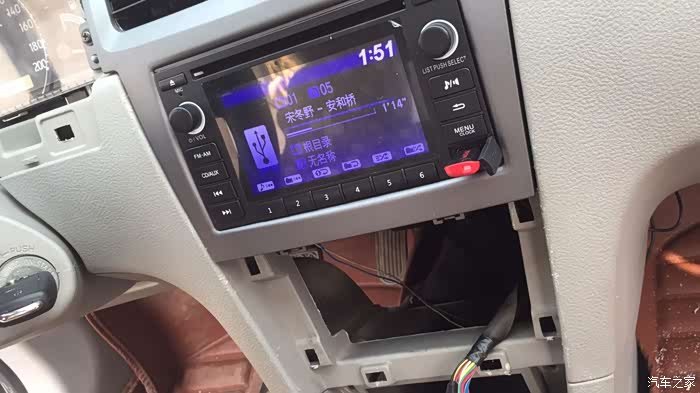

再次试机，OK 没问题，现在准备把CD机塞进去看看合适不合适。不合适再处理塑料横档

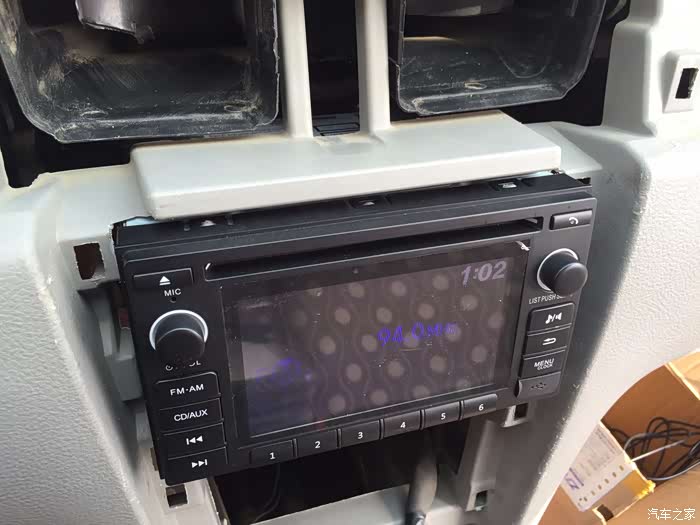

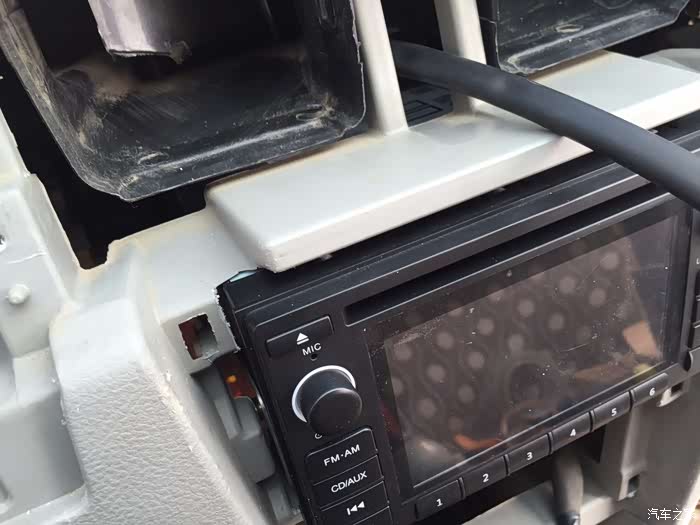

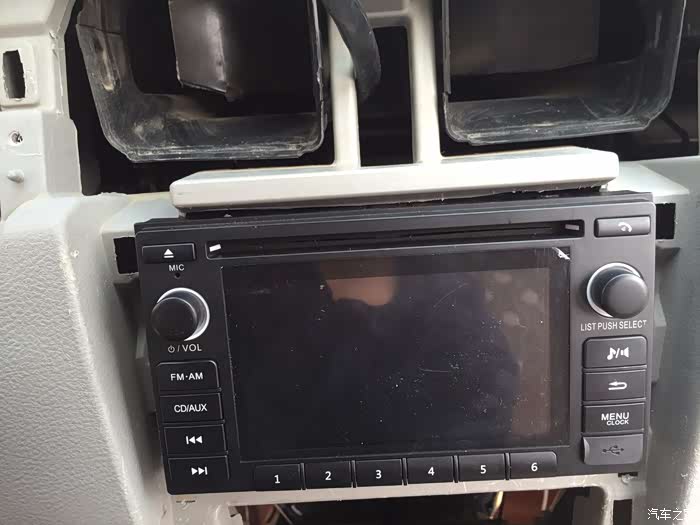

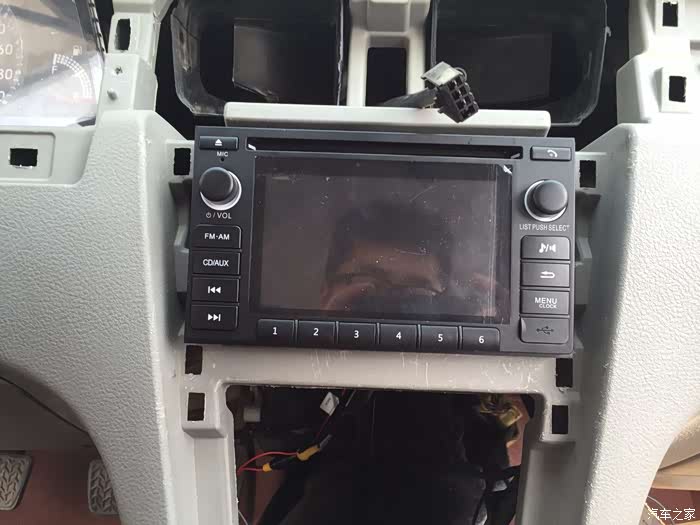

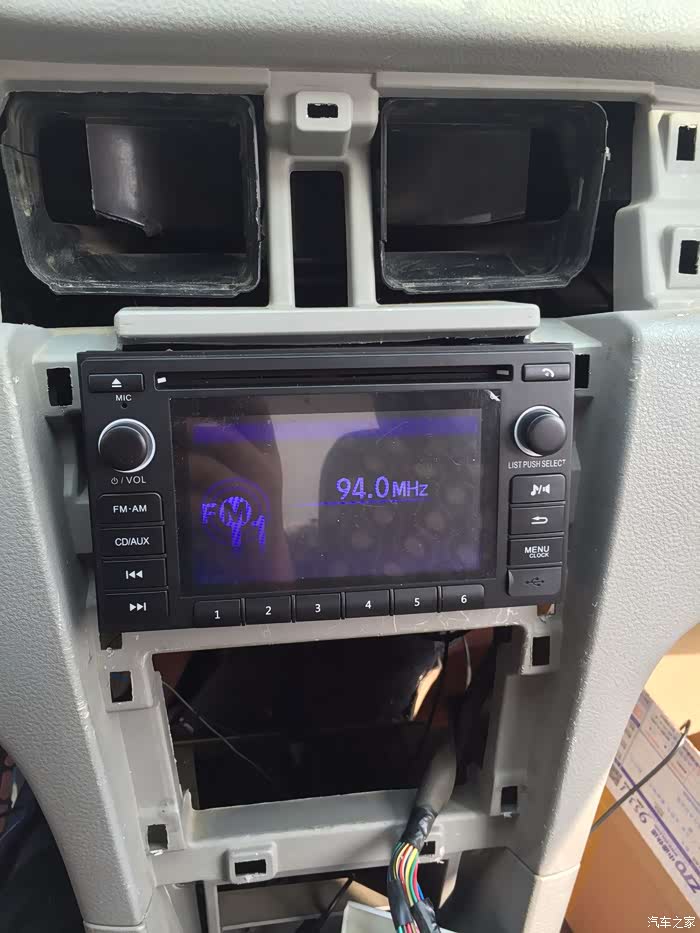

完美塞入，刚刚好。左右距离有富裕。上下间距刚刚好。
量身打造的一样，尺寸刚刚好
现在准备固定支架，支架用原车的就可以了。因为我裁的尺寸是正好的，所以要后安装支架，先安装支架就塞不进去了。这款CD用原车支架只能固定一个螺丝，两个拧不了，空位对不上。一个螺丝固定没有问题，就一个吧，免去打孔的麻烦。

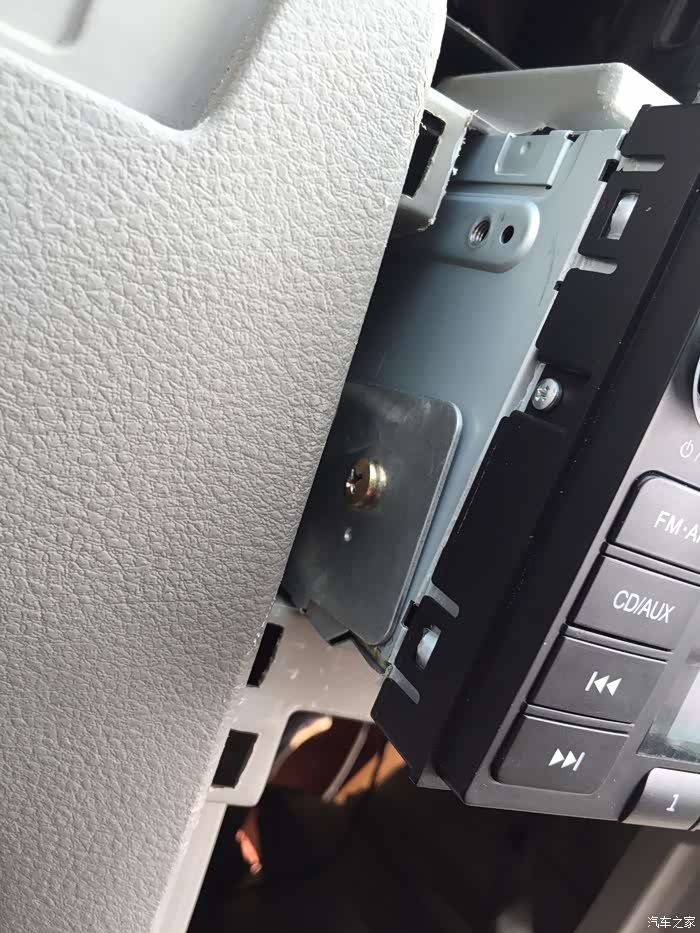

把CD倾斜一点，然后再把原车支架从下面放进去，对好螺丝孔位后，用手带上扣，然后再用改锥固定。

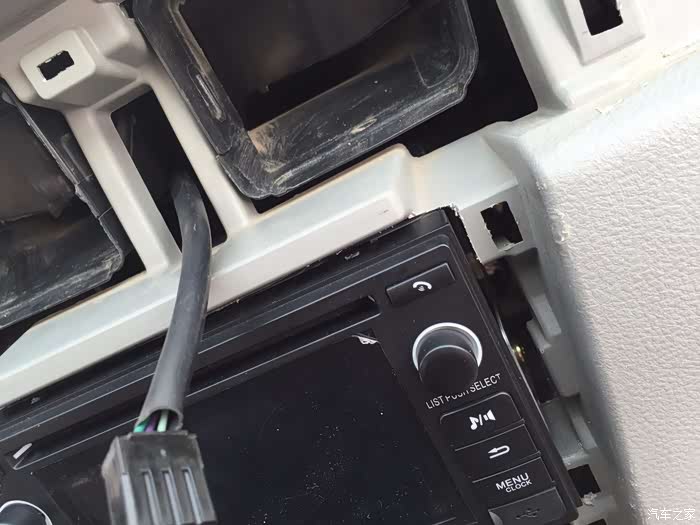

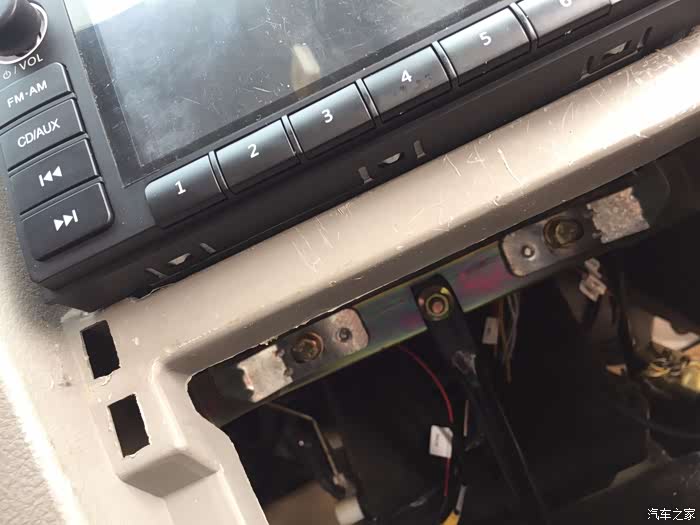

固定好的样子，另一边也是一样固定就可以了
右边的支架也是样固定一个螺丝就可以了

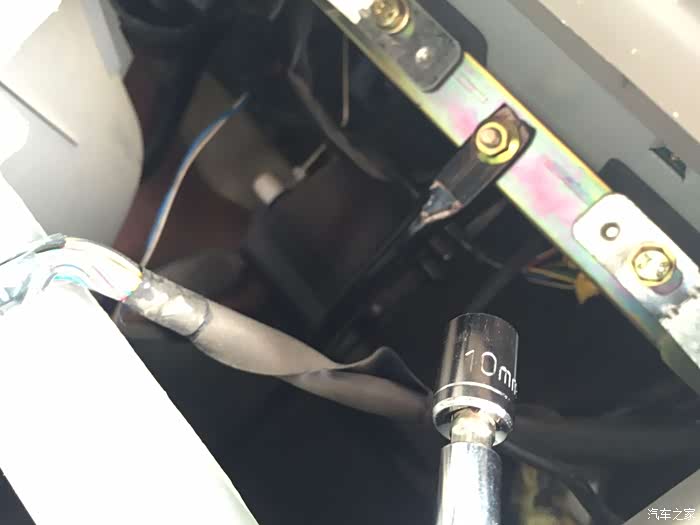

固定完后就可以拧支架与车体的螺丝了。还是10号套筒固定。

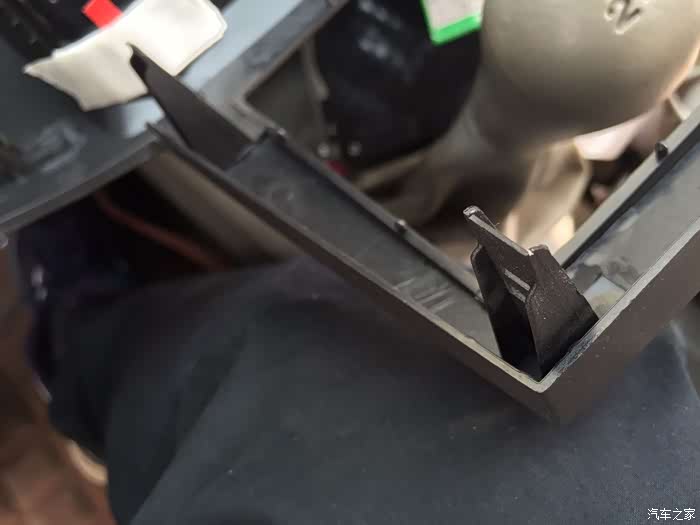

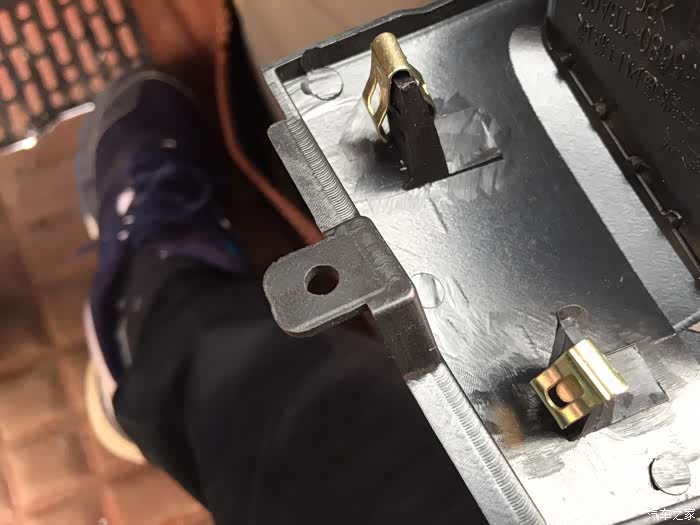

现在安装购买的面板。购买的面板上也没有卡子。同样也要用到原车的卡子。
购买面板没有卡子。

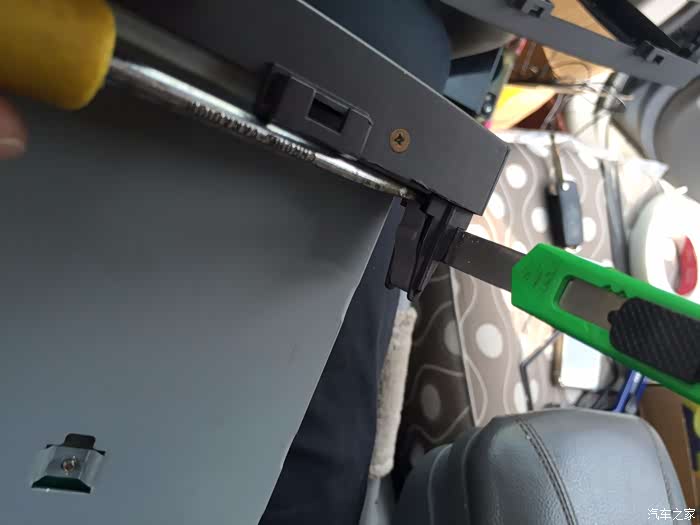

原车卡子很好拆卸，用两个薄东西翘开就拿下来了。

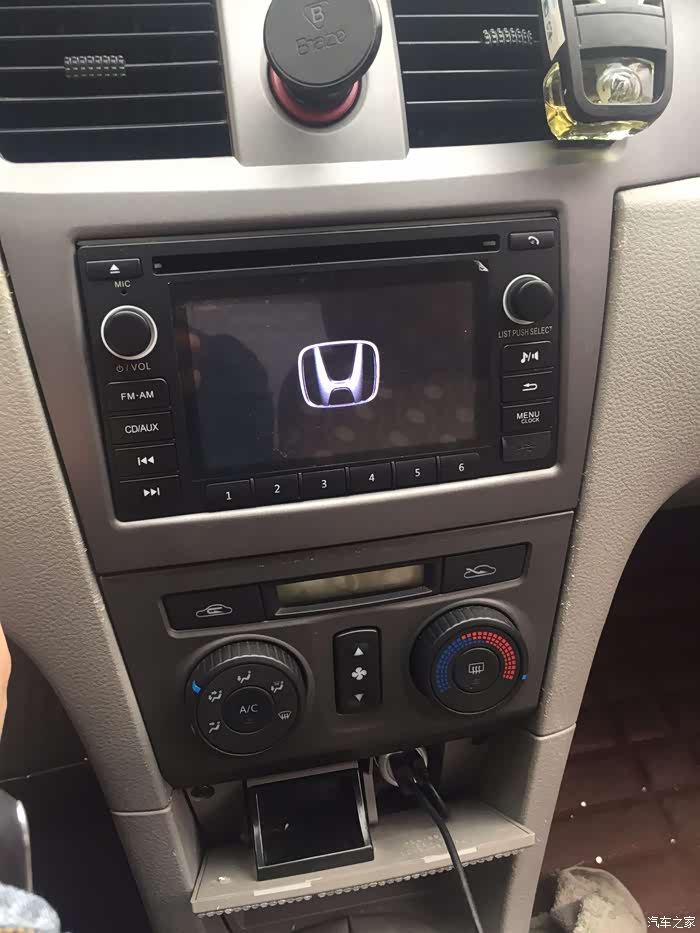

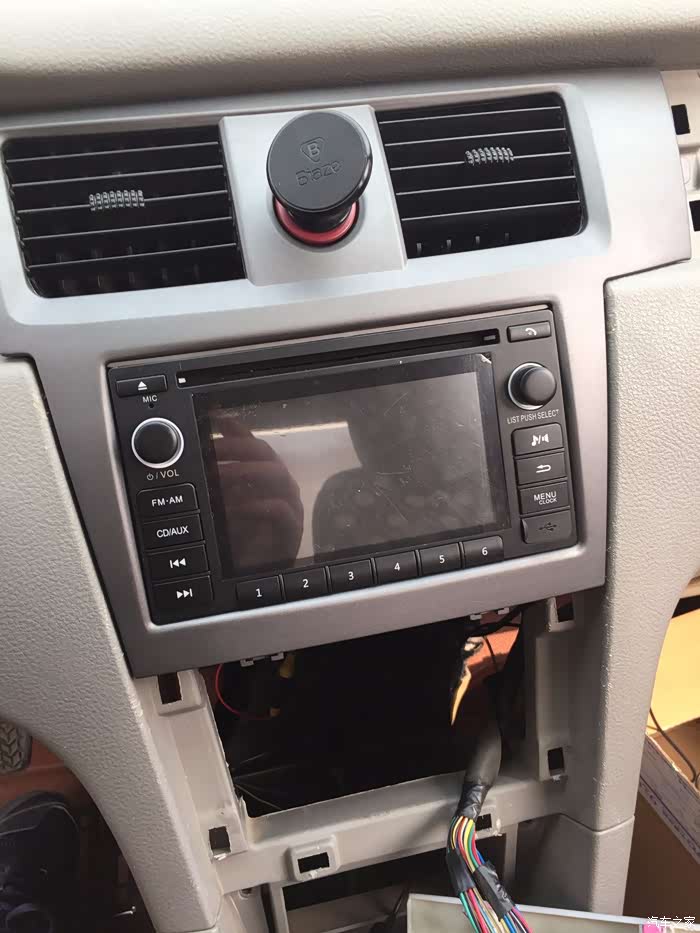

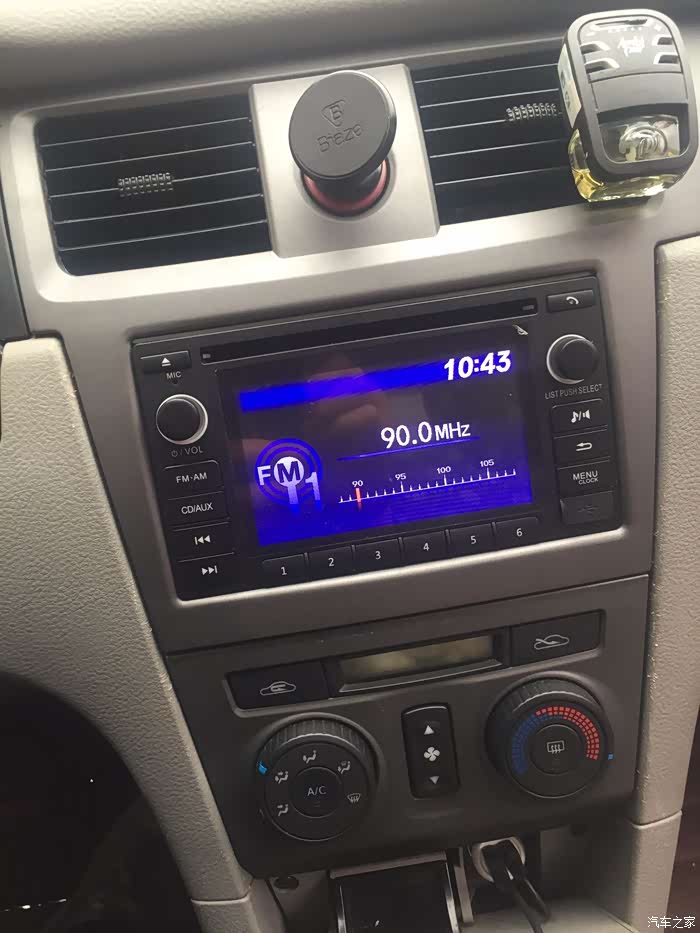

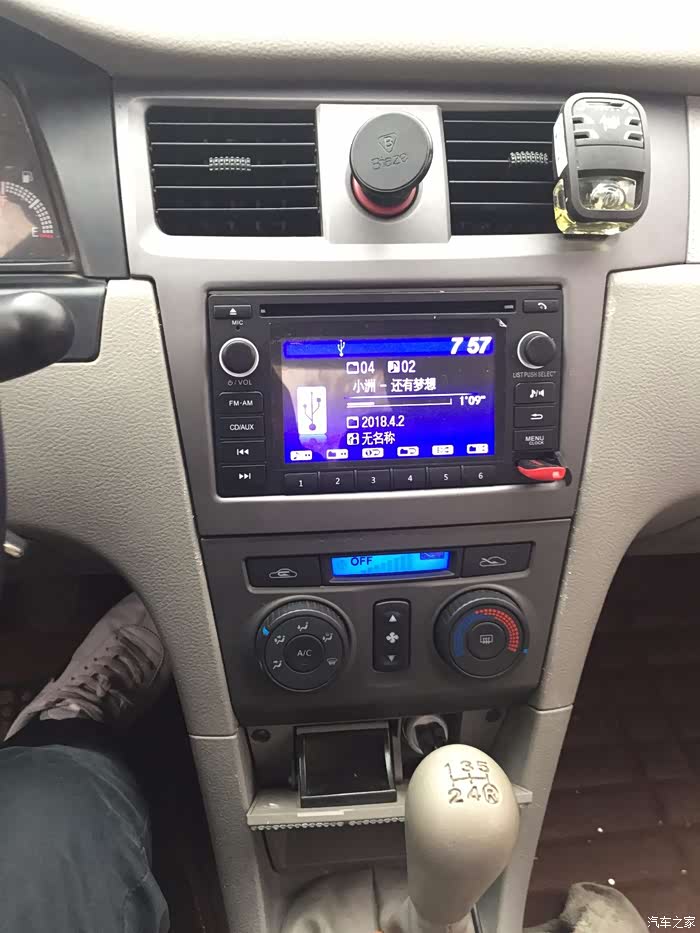

面板安装好后的样子。瞬间觉得高大上了。享受一下音效，真的不错，功夫不负有心人
接下来就开始恢复了，恢复的步骤就不再说了，按照最开始拆的方法恢复就可以了
装到这里感觉好累啊，享受一下好的音效来缓解一下我的疲惫。。。 好拉，还是赶紧恢复原样吧

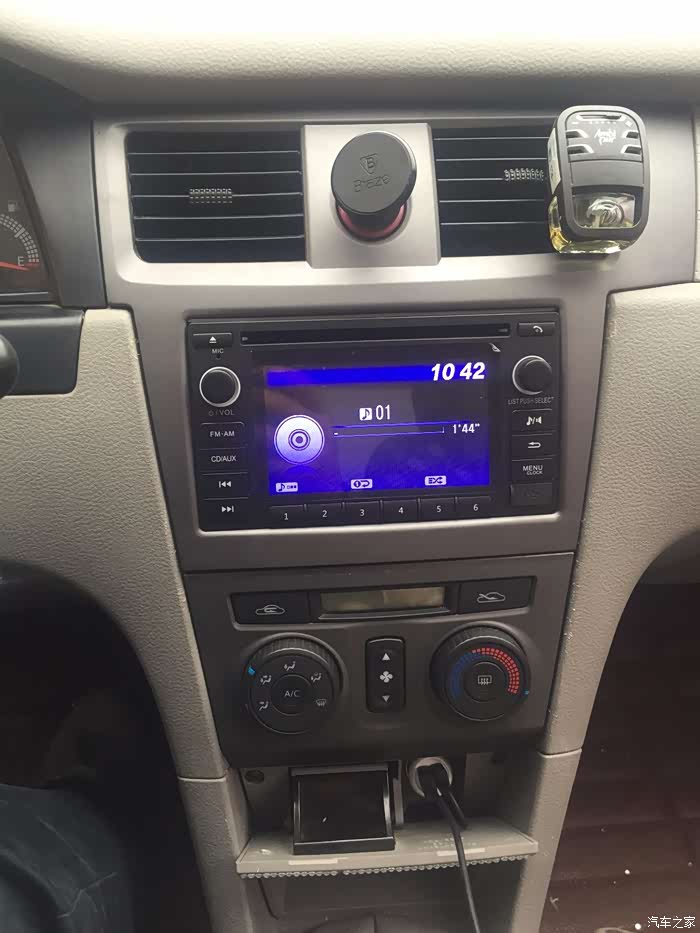

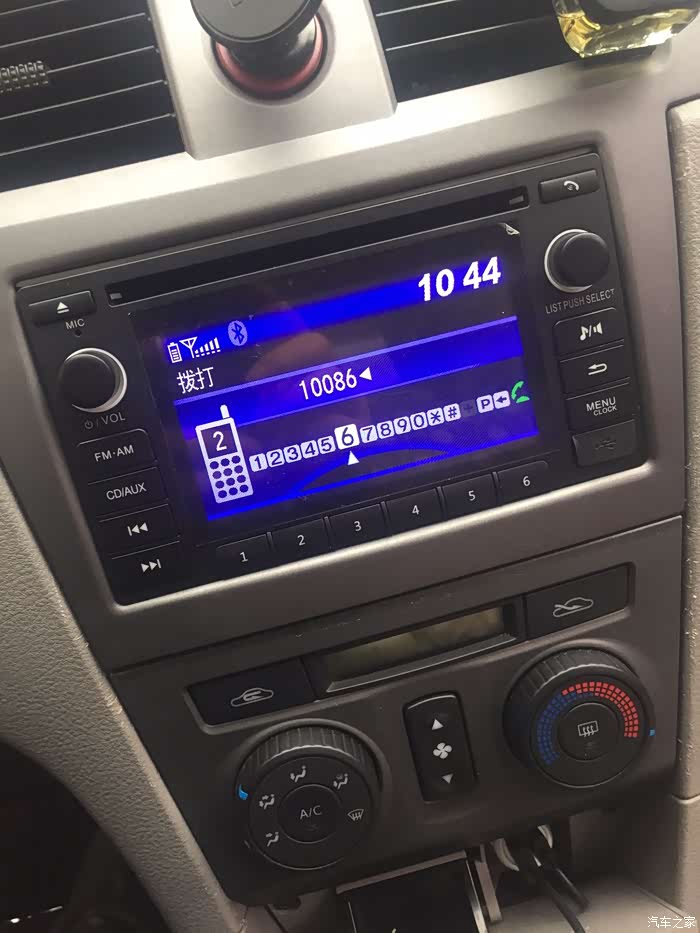

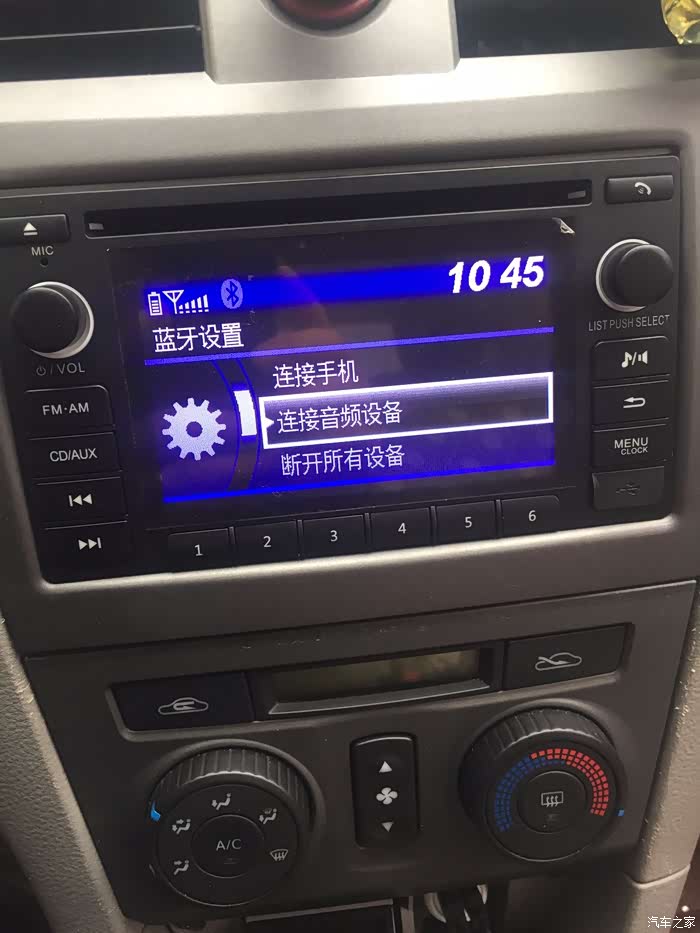

好拉，还是赶紧恢复原样吧再次试机，所有功能，U盘，CD，收音机，蓝牙，设置，音效调节，都没问题，好开森。。。哈哈哈哈哈哈哈

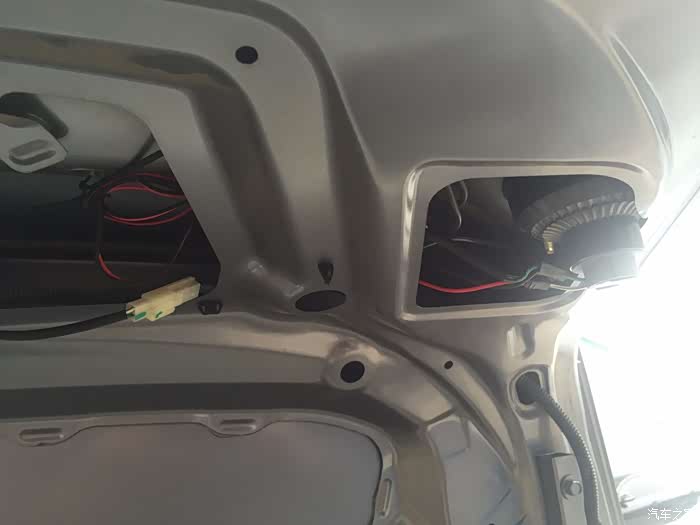

你想到这样就完工了吗？ No No No，还有倒车影像没安装呢。。。我不得不说N5做的真是让我没什么可夸的，摄像头没地方伸出去。。。研究半天还是把后装饰板拆了吧，其它地方都行不通。拆装饰板没照相，这里问题简单叙述一下，把后备箱打开，有四个螺丝帽拧下来，当然中间还有两个绿色的卡扣。都拧下来以后就可卸了，慢一点卸，原车还在里边粘了双面胶
，还有倒车影像没安装呢。。。我不得不说N5做的真是让我没什么可夸的，摄像头没地方伸出去。。。研究半天还是把后装饰板拆了吧，其它地方都行不通。拆装饰板没照相，这里问题简单叙述一下，把后备箱打开，有四个螺丝帽拧下来，当然中间还有两个绿色的卡扣。都拧下来以后就可卸了，慢一点卸，原车还在里边粘了双面胶

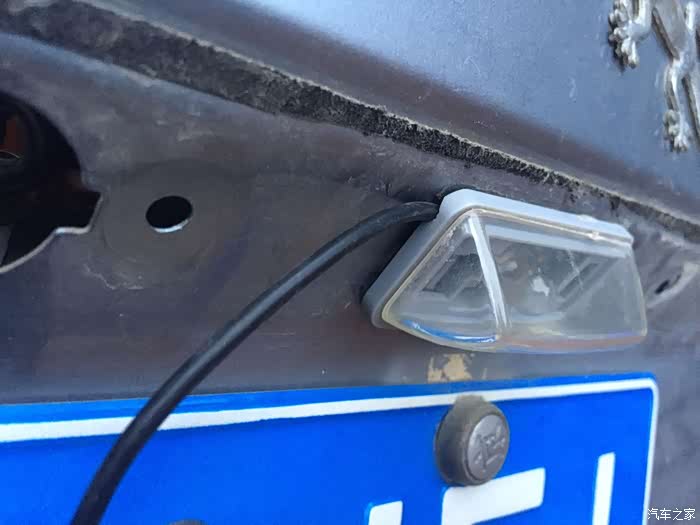

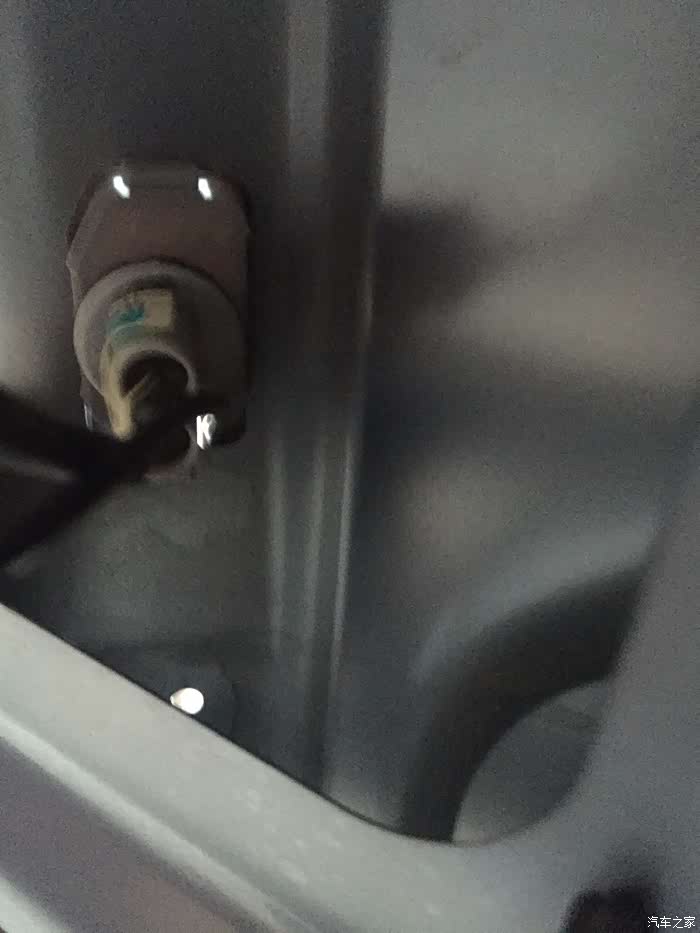

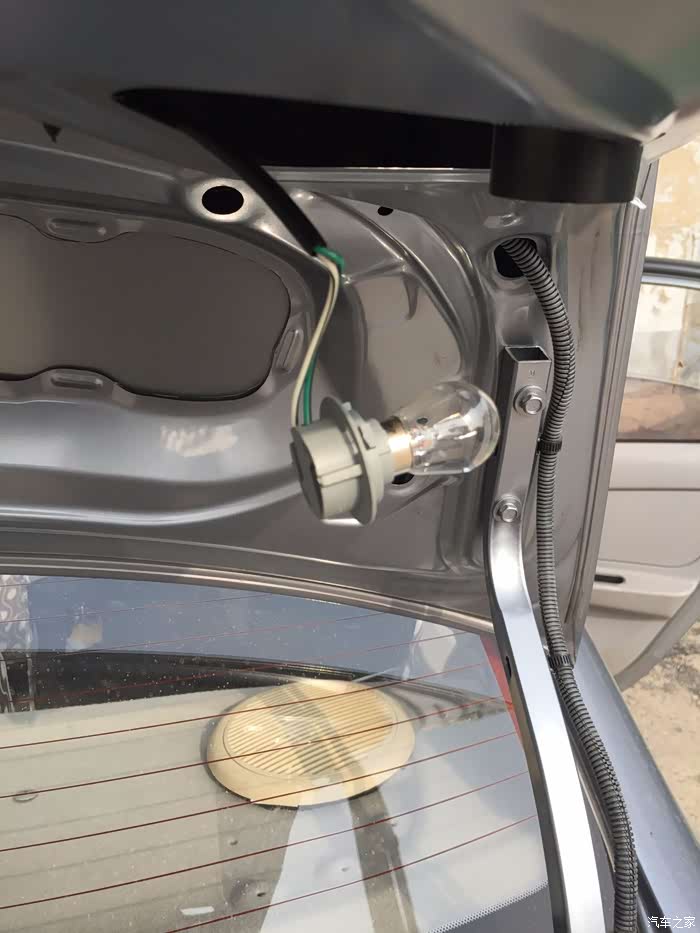

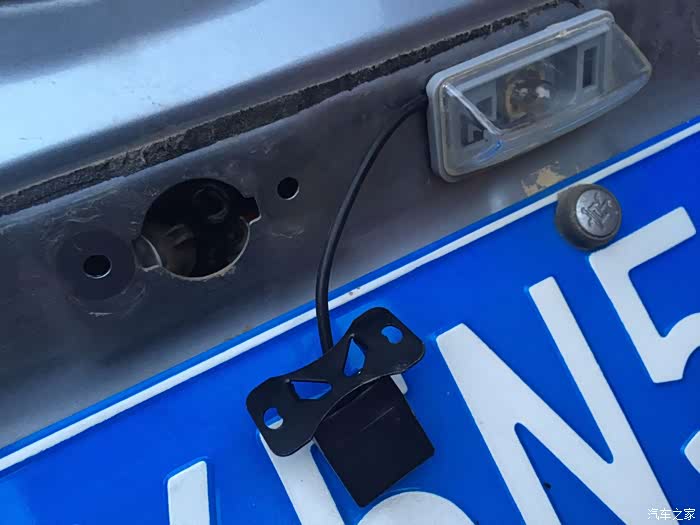

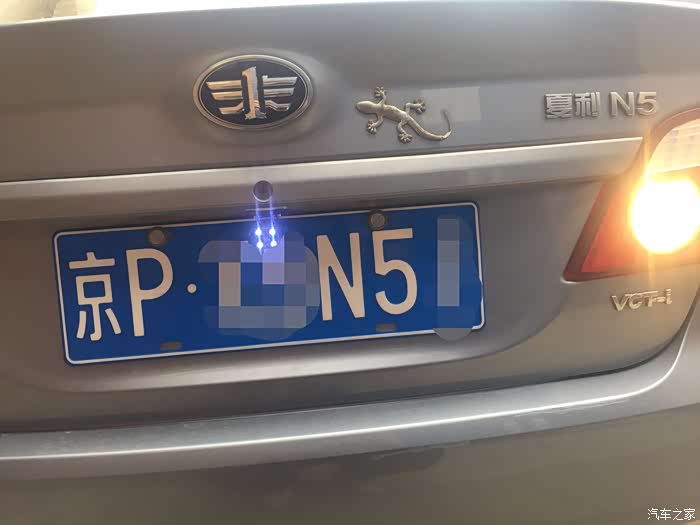

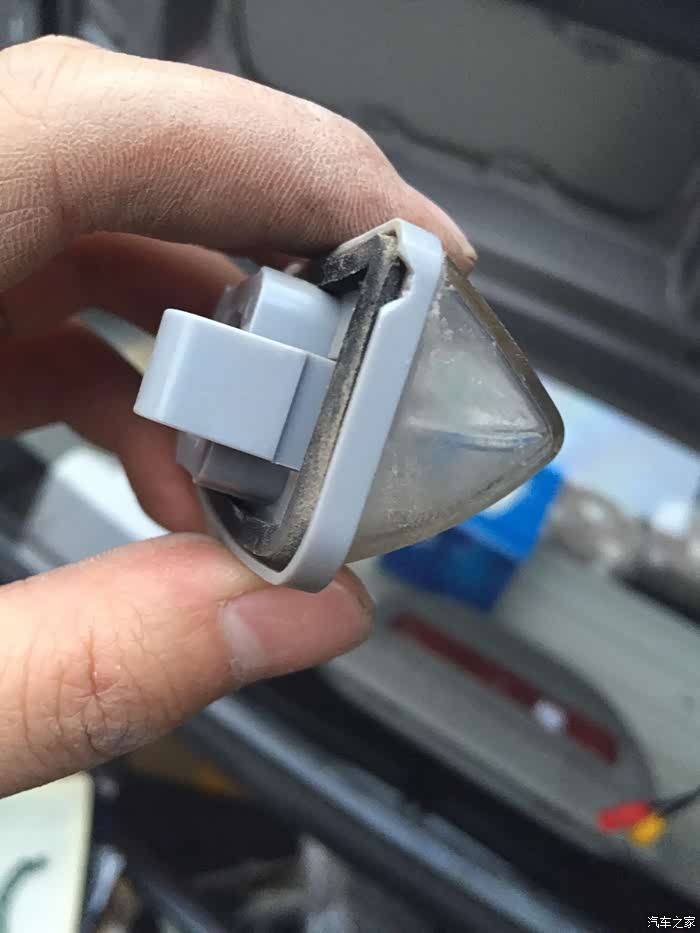

装饰板拆下来就可以把牌照灯罩取下来了，从牌照灯罩边走线，把牌照灯罩底座用壁纸刀划个线槽，以防安装时候把倒车线啃断
找到倒车灯就行了，两根线正负极试下就可以了
没有万用表，直接碰运气试试正负极吧，反正也不会烧保险，摄像头也不会坏

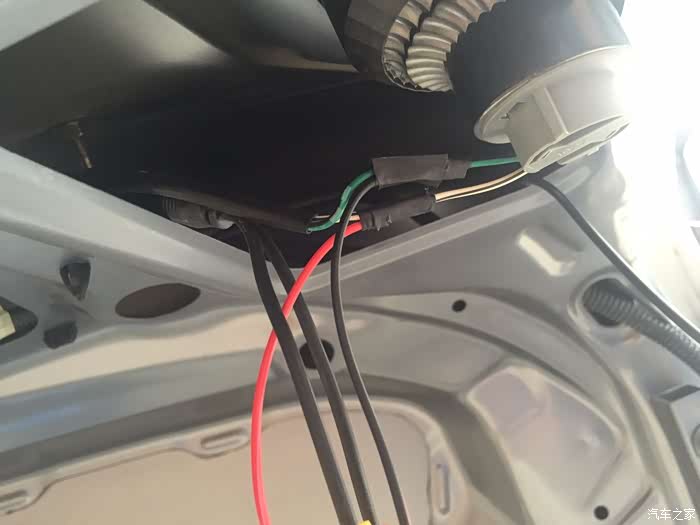

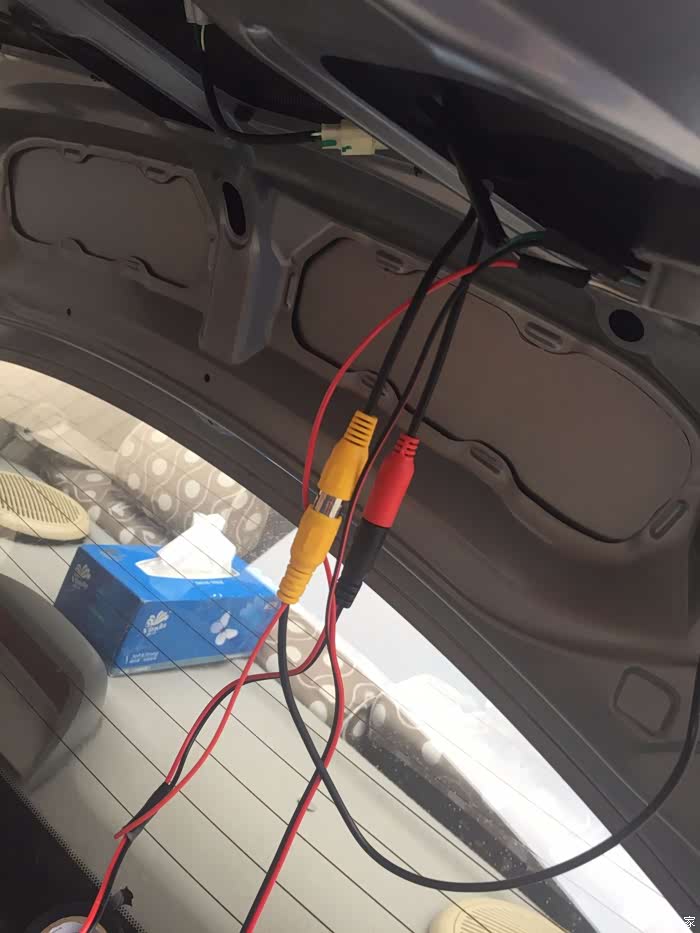

连接好后的样子

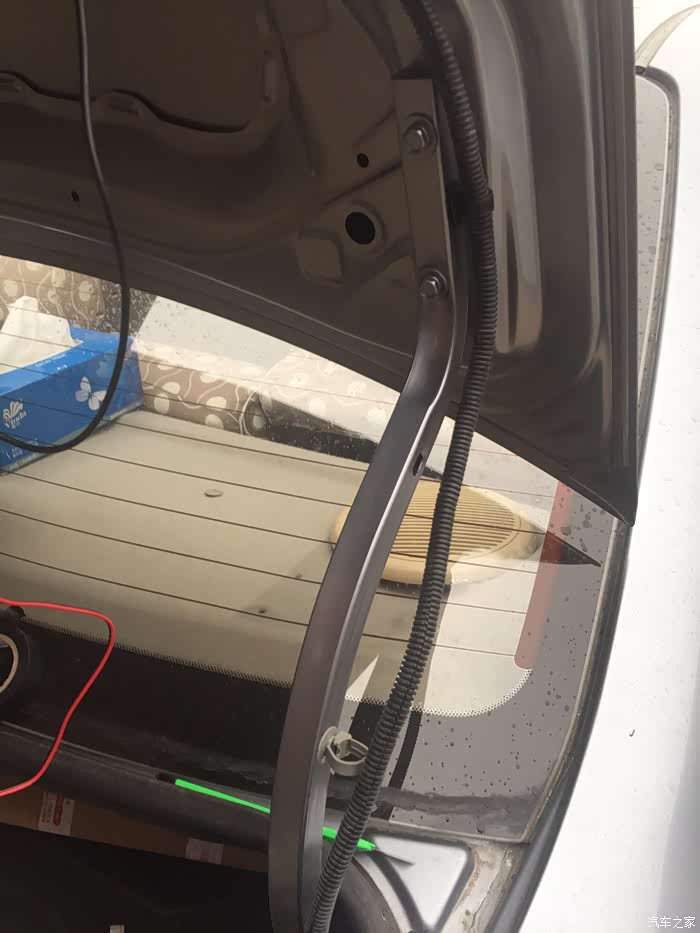

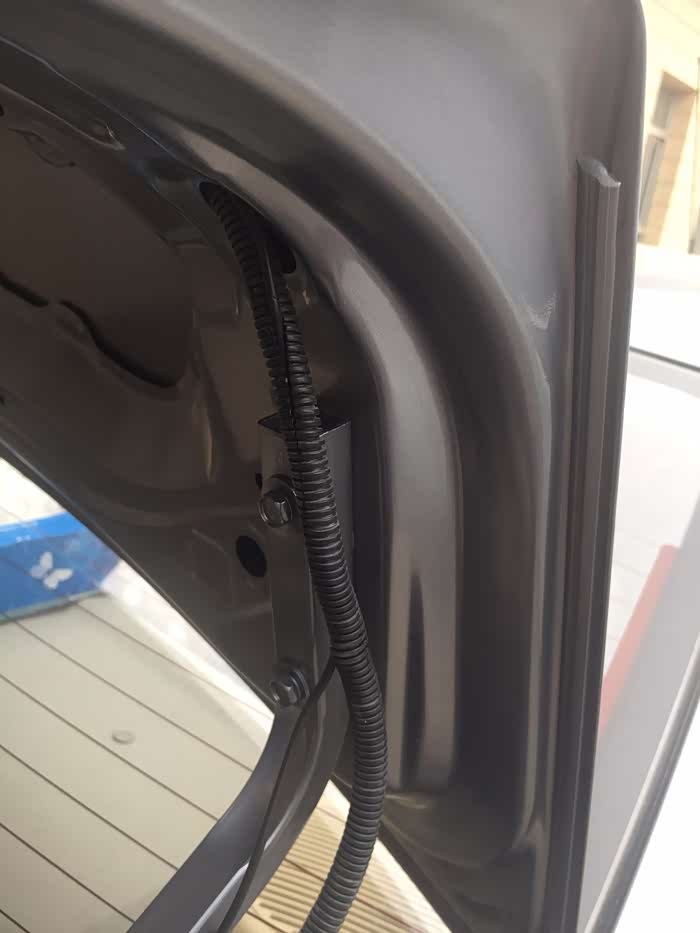

开始走线，后备箱原车有一个线管。最完美的走线就是把倒车影像线放到原车线槽里，就这么办
拆开固定卡扣，把线一点点塞进去就行了

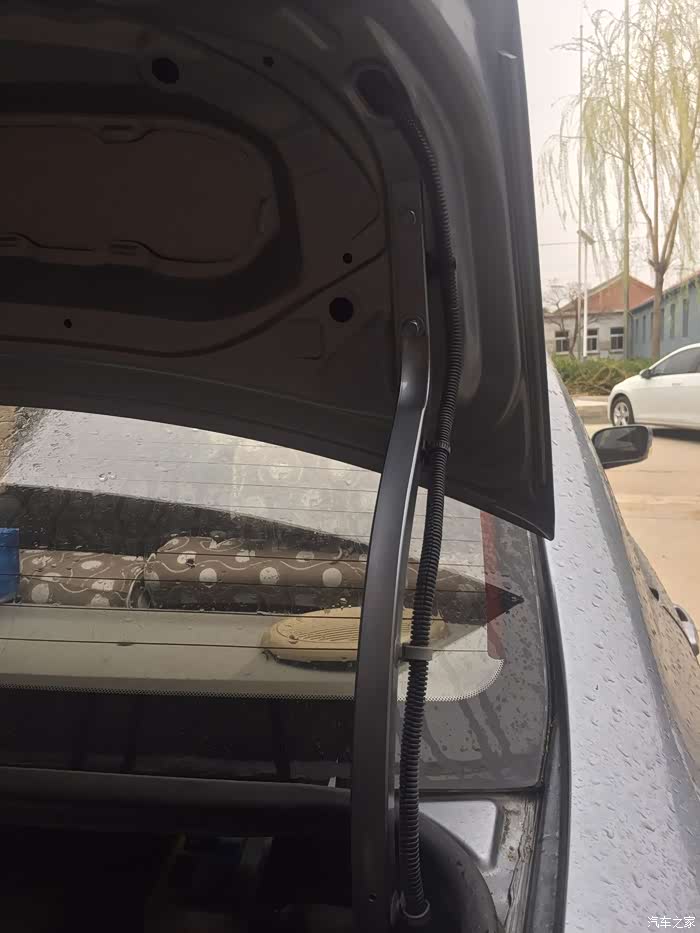

倒车线全部塞进原车线管的样子，完美收工。。。
其余的线用绝缘胶带固定在其它线路上放在后备箱上就可以了

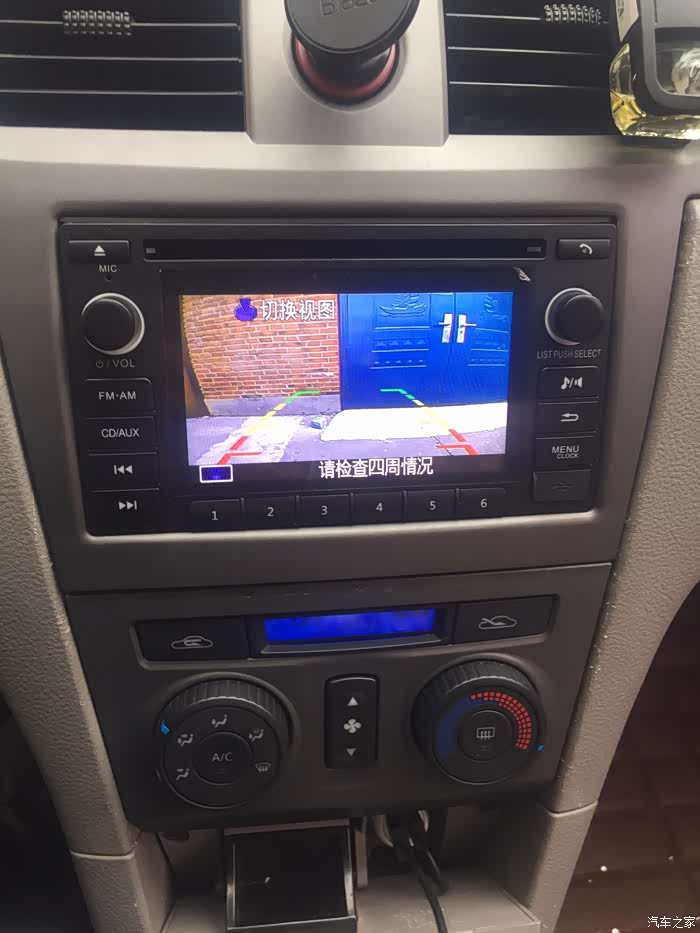

倒车影像还挺清晰的，不知道晚上效果怎么样。好啦，终于完工了。如果教程不够详细，不懂的可以再问我我要去享受我的音效了
我要去享受我的音效了
