自己动手安装XV隐藏式行车记录仪，行车自动落锁
昨天闲着没事给XV安装一个隐藏式行车记录仪。前几天从某X上给XV和傲虎各买了一台行车记录仪，昨天一并安装完毕，现在的行车记录仪安装十分简单
今天再补充一下免破线行车落锁安装。落锁功能是15公里车速自动上锁，中途下车重新行驶重新上锁，50公里车速急刹车自动解锁，停车熄火自动解锁
今天再补充一下免破线行车落锁安装。落锁功能是15公里车速自动上锁，中途下车重新行驶重新上锁，50公里车速急刹车自动解锁，停车熄火自动解锁

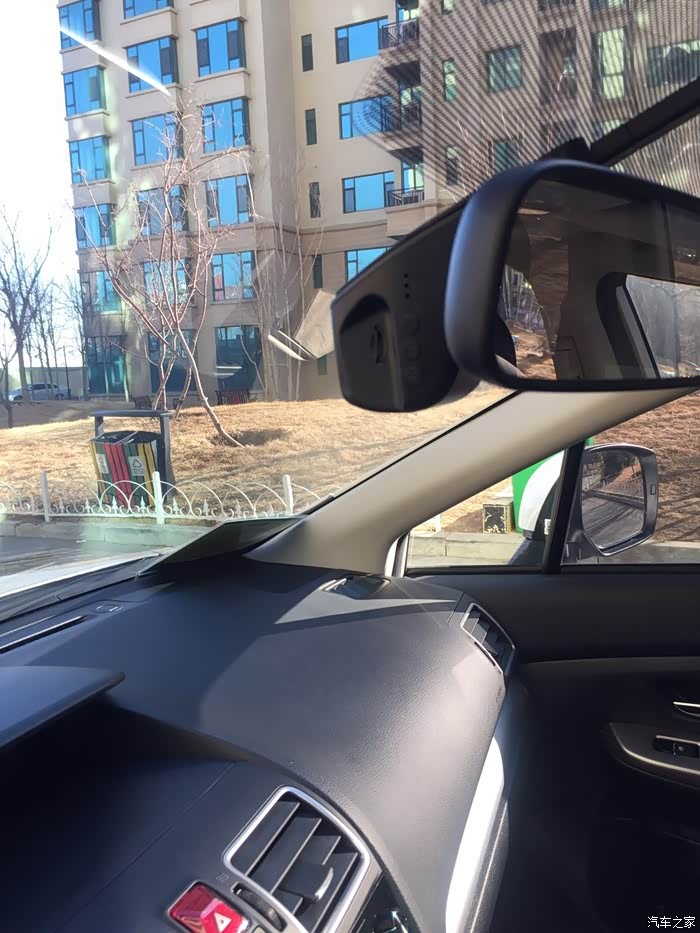

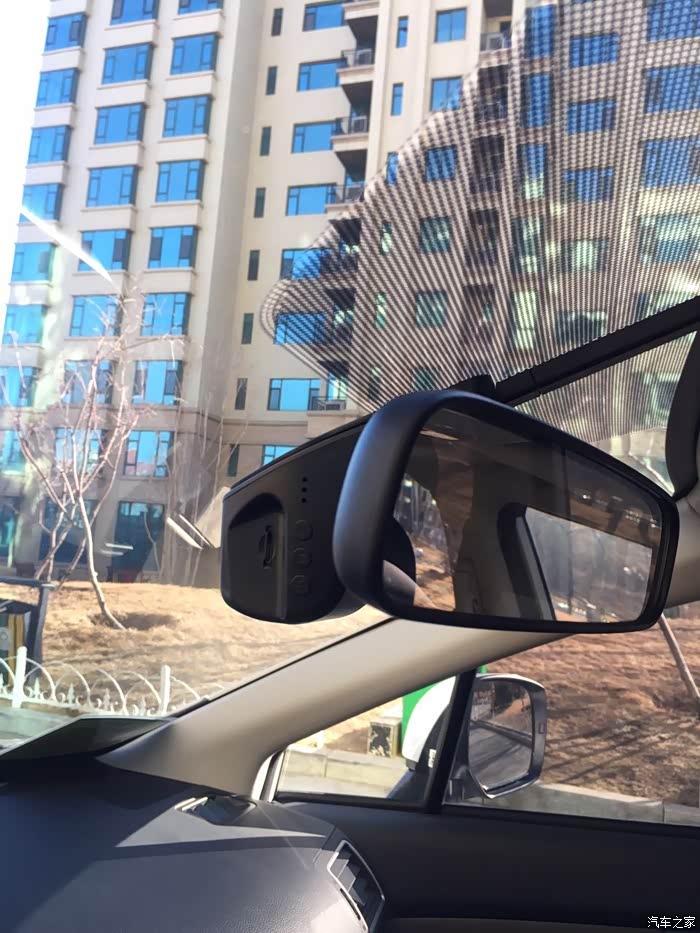

通用型行车记录仪，XV安装很简单，把记录仪安装在后视镜底座位置粘好，
记录仪电源线由驾驶侧A柱引下，把中控台左侧盖板打开，引至驾驶员左侧保险盒内

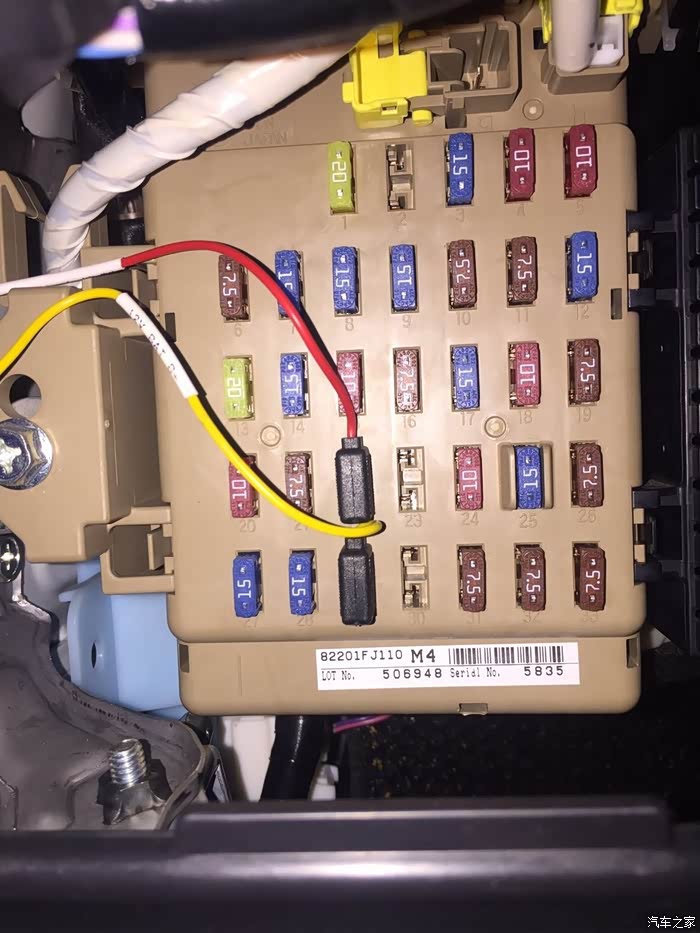

将接地线就近压在固定螺丝下，红色接ACC把22号保险拔掉将记录仪带保险的插头插上，黄色接常电把29号保险拔掉将记录仪带保险的插头插上，将线束固定好完活，历时20分钟

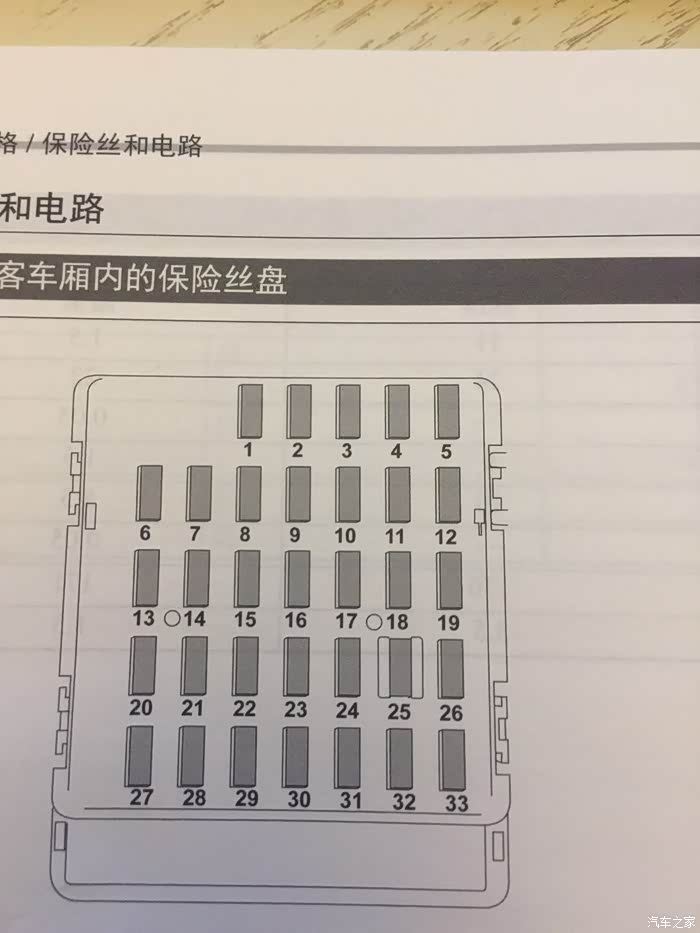

手册保险盒图纸
说明
完活回家

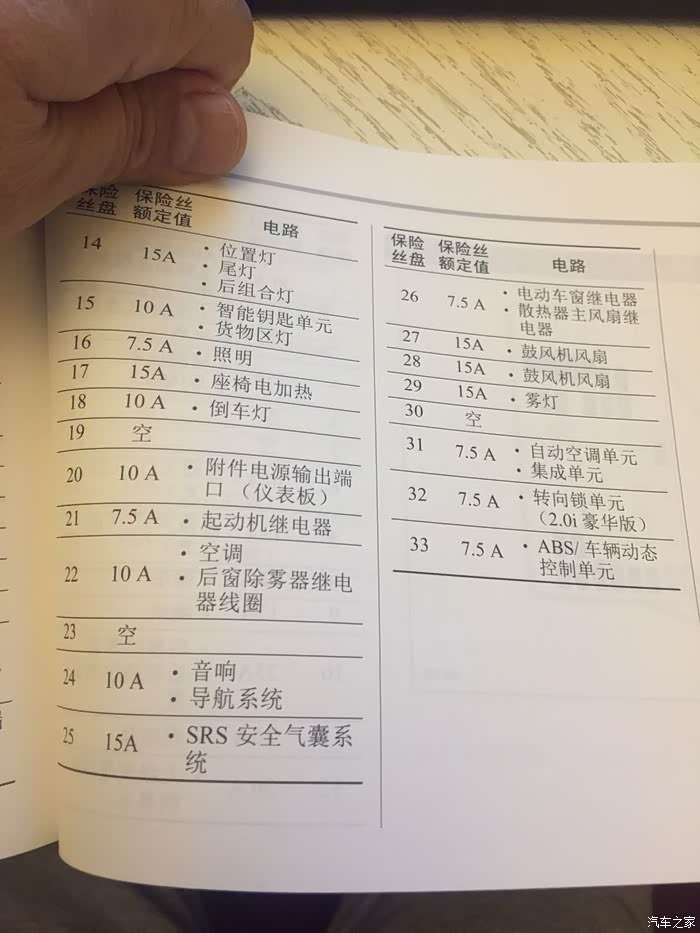

手册

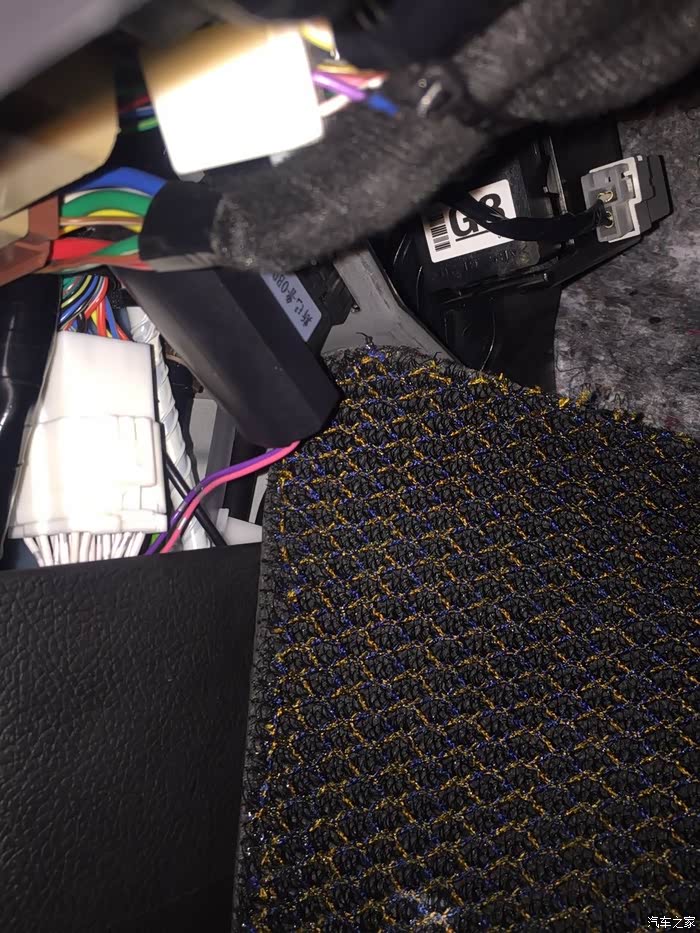

由于选用的是专用免破线的OBD落锁装置，因此安装十分简单。过程是先找到汽车OBD插头，这个在汽车驾驶员席位左侧，发动机仓盖开启拉手的下方，把插头左侧这个白色带线束的插头拔开，将落锁装置的线束的公母插头对插在这个拔开的插头两头，把落锁装置插到OBD插头上，安装完成。

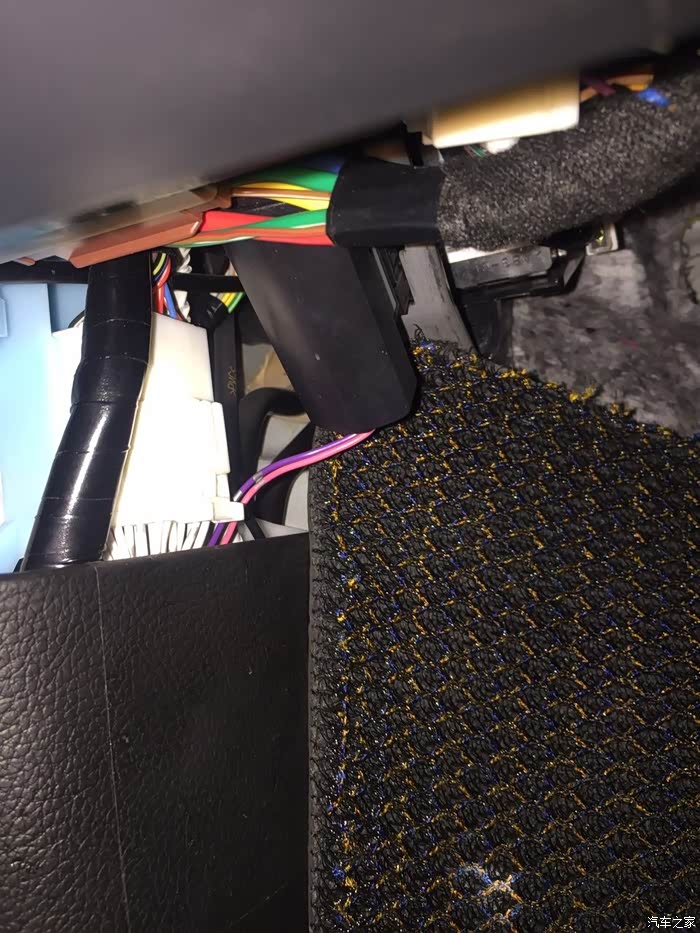

这个就是行车落锁安装完成后的样子，落锁功能是15公里车速自动上锁，中途下车重新行驶重新上锁，50公里车速急刹车自动解锁，停车熄火自动解锁
