09款2.0GL老狮改装之2--自己动手换导航+方控

1 11 发布于 2018-06-22 15:29:15 只看楼主修改帖子

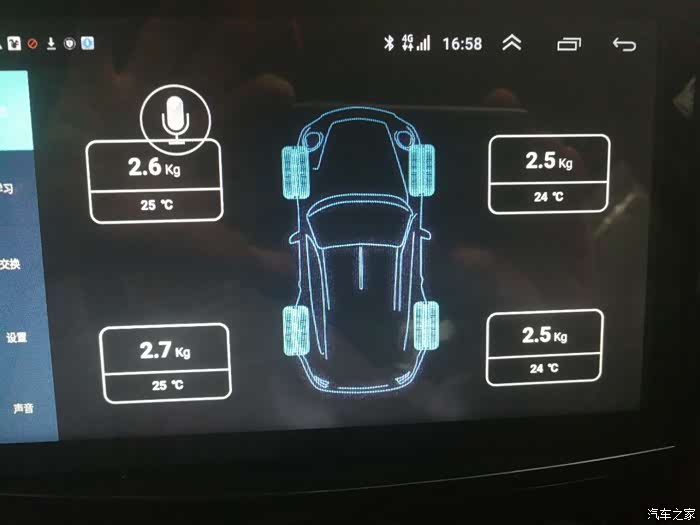

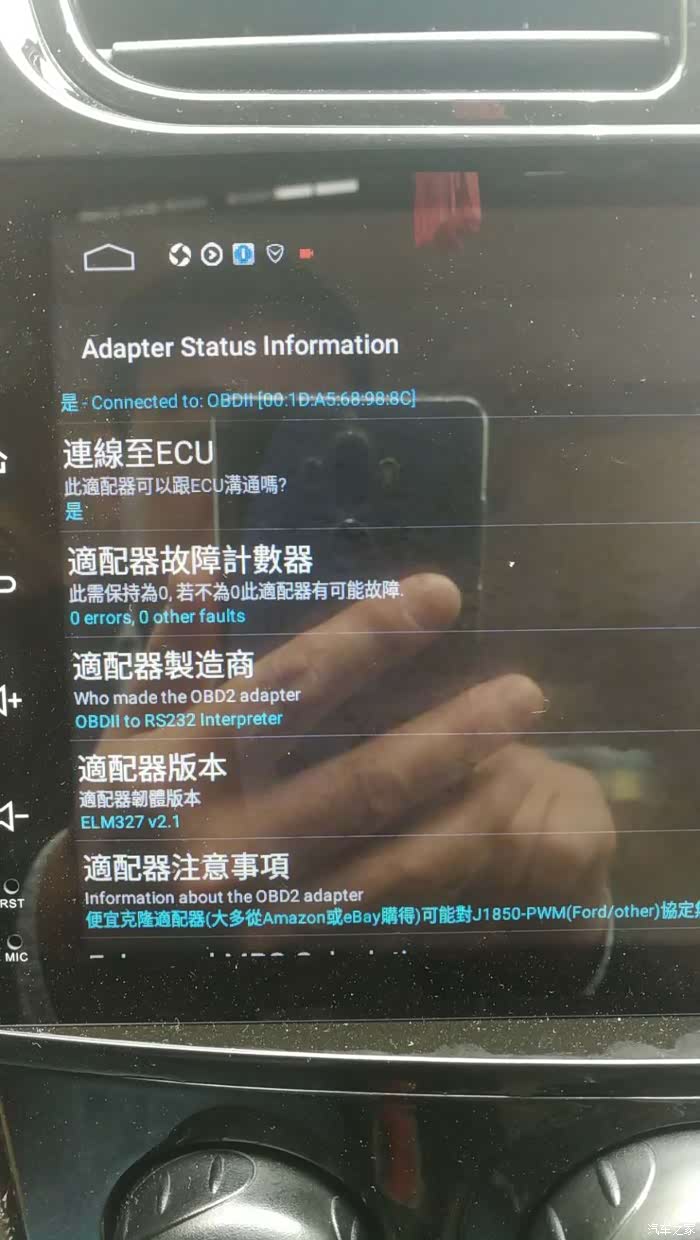

10年的时候花3500大洋把老狮原车的CD收音机换了，装了个卡仕达导航，那个时候导航技术没像现在这么发达，地图需要没年更新1-2次，收费100-150一次，现在想想够坑人的，更新过1-2次后，就没更新了，去年下半年，发现那个老的导航不行了，触摸屏没用了，倒车摄像头不来了，这样就等于导航不能用了，于是就想自己动手换一个导航，还是上淘宝，强大的淘宝，真是什么都有，发现现在导航主流是安卓系统了，花了几天时间研究，比来比去，最后选择了一个叫骏歌的安卓系统导航，好像是三代，系统为安卓6.0的，32G，2G运行内存，研究了一下，发现导航可以配备很多附着功能，于是决定把胎压监测、安全辅助系统、OBD行车电脑这些功能都给搞了。

还有就是那个方向盘控制键也给搞了，还是淘宝

发现现在导航真的很便宜，这么多功能，加起来不到2000元，技术发展真是太快！

收到的导航，先拍一张，这个带面板的，中控面板怎么拆不介绍了，百度一下就可以了

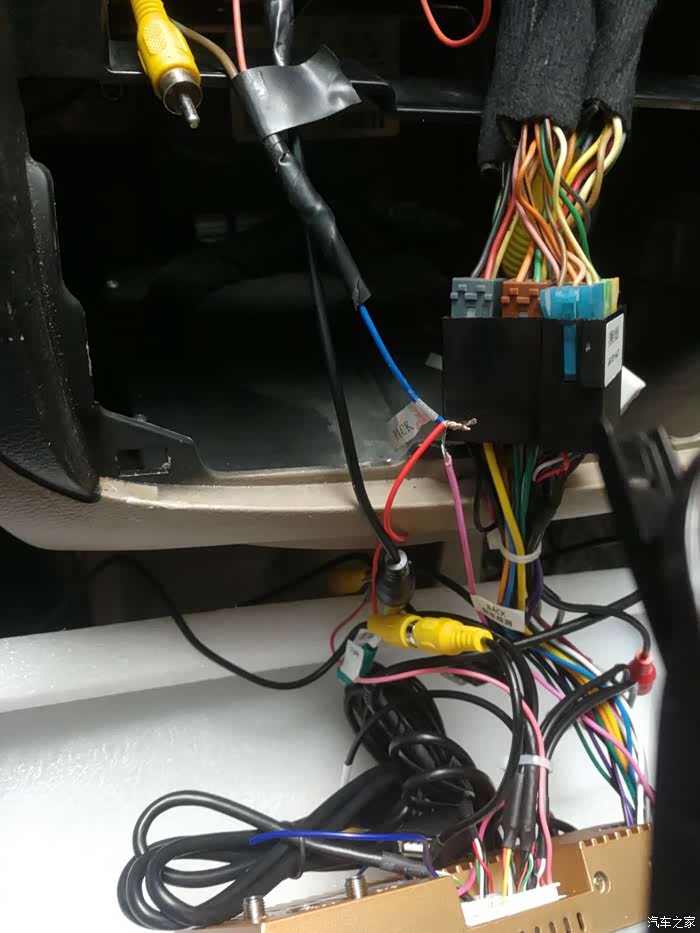

导航安装其实简单，主要麻烦是倒车摄像头，要走线，倒车雷达因为以前装的，还能用，没换，主要是倒车摄像头坏了！这是原车老的导航接线头！

撤下老的导航接线头，按说明的接上新的导航接线头，记住三个插头颜色，第二、三个不要插错，第一个的蓝色不会弄错，大小接口不一样，都是按车型设计，不同车型，不同线束，专车专用

这个是导航的电源及音响输出的接头，插导航上，最右边的两个粗脚是电源+-脚，其他的都是功能脚，这个插不反，反了插不进

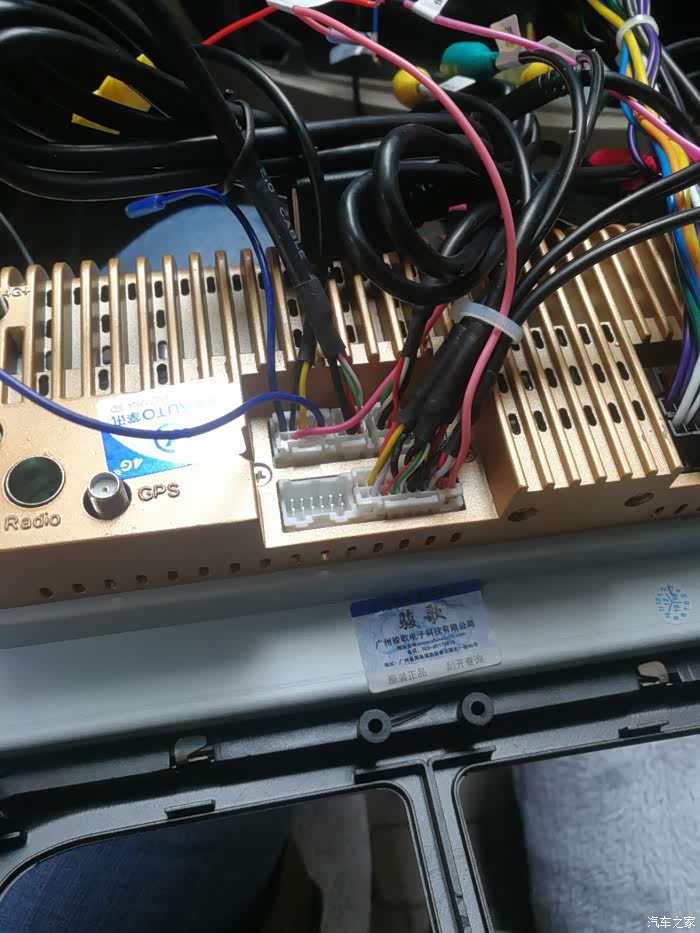

然后把线束的各个接口插到导航上，都是按车型设计导航，不同车型，不同线束专车专用，天线有4条，GPS一条，收音机一条，4G天线两条

如何把钥匙拨到ACC位置，检查一下导航能不能点亮，ok，可以

安装倒车摄像头，倒车雷达本人因为是之前装的，这次没有更换，倒车摄像头直接安装到牌照灯更换灯罩盖子，然后按照说明接线

这个是倒车摄像头，这个安装稍微麻烦点，需要走线，前面需要接一根倒车信号线，我的因为原来寄装过，这根线就拿过来用了，倒车信号线就是挂倒挡时，给导航电平信号，使导航自动切换到倒车摄像头视频

倒车摄像头的线走线到后门，原本以为老的倒车摄像头坏了，那线头还能用，后来发现居然是老的那根线断了，整根断了，像被剪断的，平平整整，想不出原因，只好重新走线！后面的接头接上，这个是问客服，远程指导怎么接

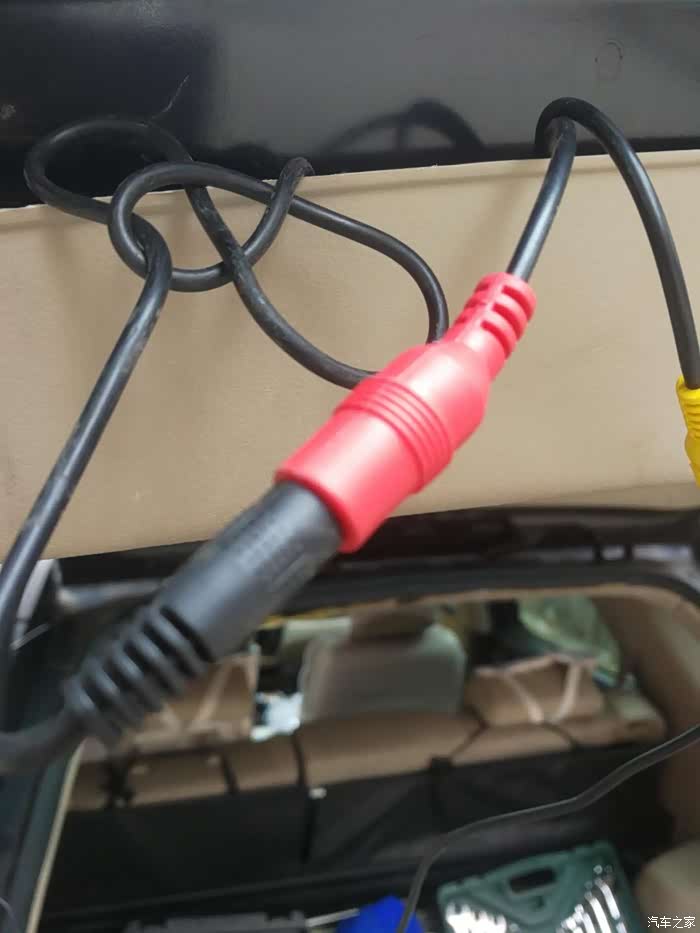

先接好，测试一下是不是ok，主要电线不要碰到铁，红色那根是摄像头电源线，插头部分是视频信号线

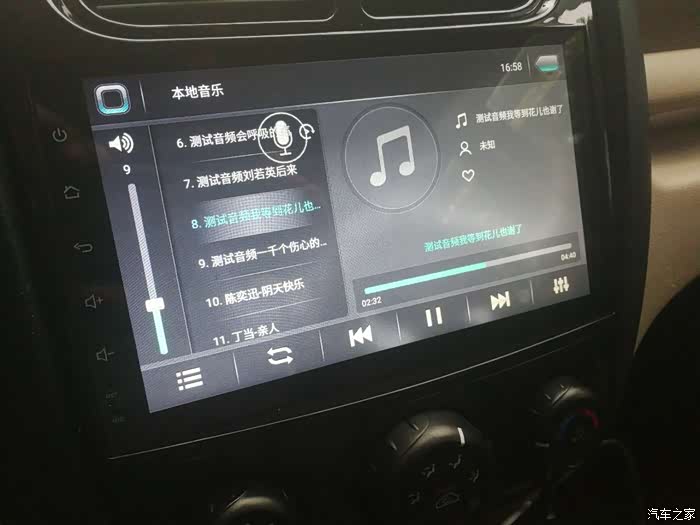

这个USB，应该是原车的那个USB，导航带2个USB，考虑一个接胎压接收器，一个要接USB歌曲，视频内容，其实这个导航是可以上网的，不过上网需要流量，流量要需要钱，问过客服说移动可以直接打电话，我后来有个电信的无限流量卡，把原卡换了，可惜的是不能打电话，只能手机连蓝牙打电话，原车那个USB本人根本不用的，这个USB也就空置了！

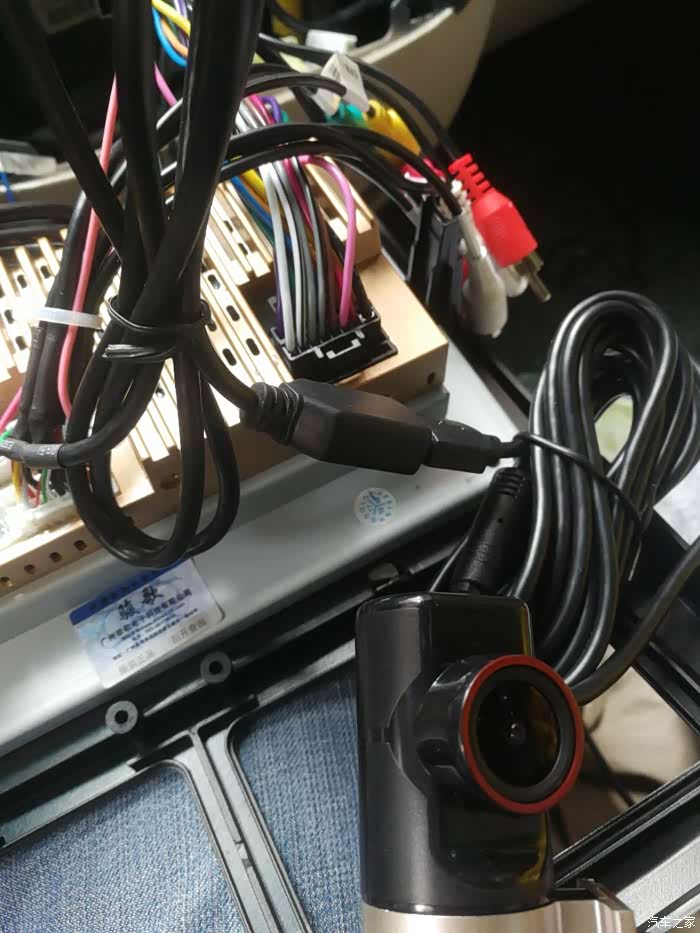

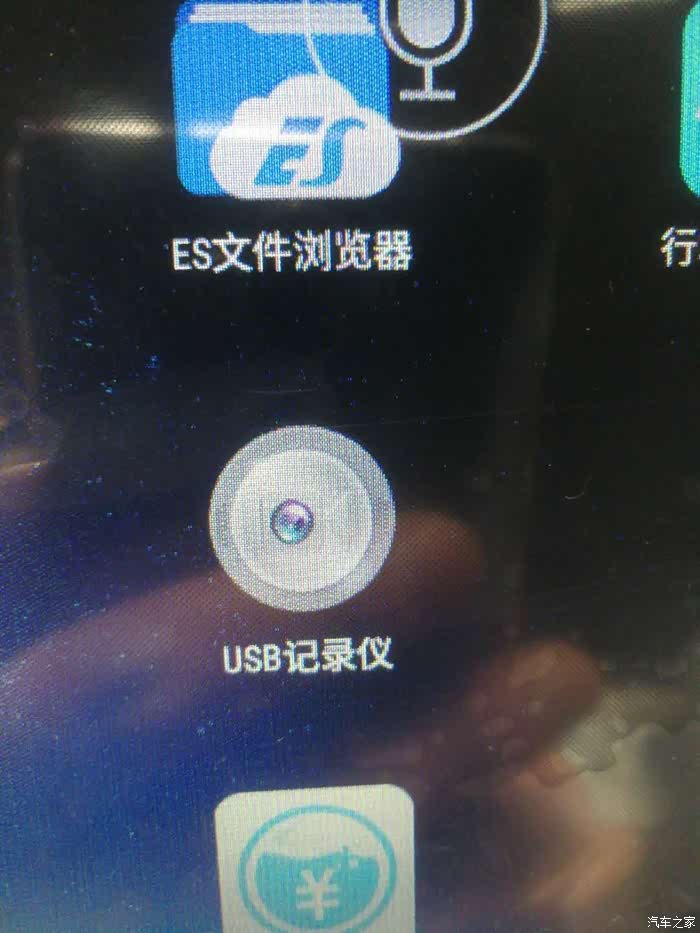

安装ADAS行车记录仪，这个带行车安全辅助，有轨道偏离预警和前车启动提示，还有跟前车距离太近有小心碰撞提示，都是语音提示，先接上，试试，然后装在前挡风玻璃上，需要在软件中做校正

接下来安装方向盘控制，这个简单，我记不太清了，好像导航有1根方控线，有注明的，买来的方向盘控制有2根方控线，红色跟黑色是方控电源，另外两根是方控信号线，两根直接都接到导航的方控线，有些导航有两根的，各接一根可以，然后把方向盘控制按键装到方向盘上，买来时带打孔器，我就在方向盘盖子上打孔安装了，当然也可以粘贴，但粘贴不是很牢靠，而且高出很多，白色控制盒，尽量安装到离方向盘近一点的地方，这样接受按键信号会好点
