奔奔estar国民版加装导航自己动手实拍图解
奔奔国民版加装倒车影像实操
自己某宝买的导航499带倒车影像 版本是1+16的wifi版+倒车影像 我买的是9寸的导航 也有10寸的 10寸的导航凸起比较厉害 美观度欠佳 不过安装流程都是一样的
淘宝上自己买的导航加倒车影像 自己动手安装 流程如下
1首先我们买的这个导航都是带框的 需要把原车的收音机和外框拆掉 如图从标注的地方拿撬棒翘用力翘 翘起来之后从下往上掰 再往外拉就直接掉了
1首先我们买的这个导航都是带框的 需要把原车的收音机和外框拆掉 如图从标注的地方拿撬棒翘用力翘 翘起来之后从下往上掰 再往外拉就直接掉了
拆掉外框之后 收音机左右两边有四个螺丝用螺丝刀拆掉螺丝可以直接拿下来收音机 把电源线和收音机天线拔掉即可
收音机拆掉之后 把拆掉的外框上的空调出风口 和警示灯开关 还有卡子都拆掉一会还需要用 装到买的导航外框上

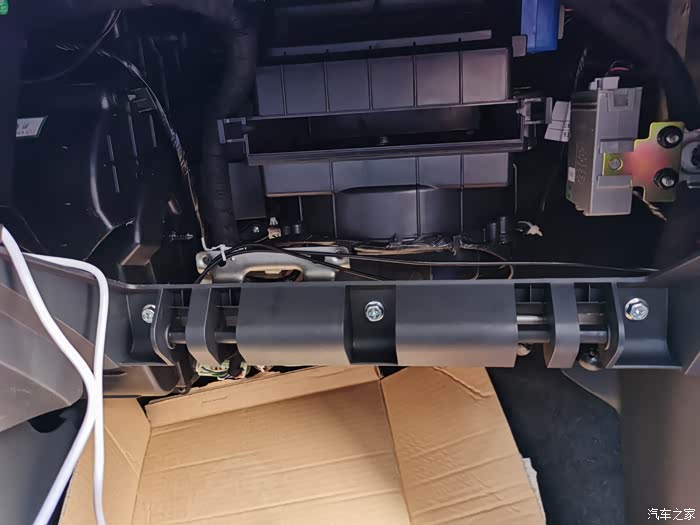

把拆掉的 空调出风口和卡子装到买的导航外框上 装好之后把导航上配套的线束直接对插即可 如图所示 插好之后拆掉扶手箱 扶手箱打开之后上边左右会有两个档杆直接暴力往里推就可以把扶手箱拆掉 拆掉扶手箱之后把所有的线束从收音机哪里传到扶手箱 有2个usb线1个倒车影像线和1个GPS天线

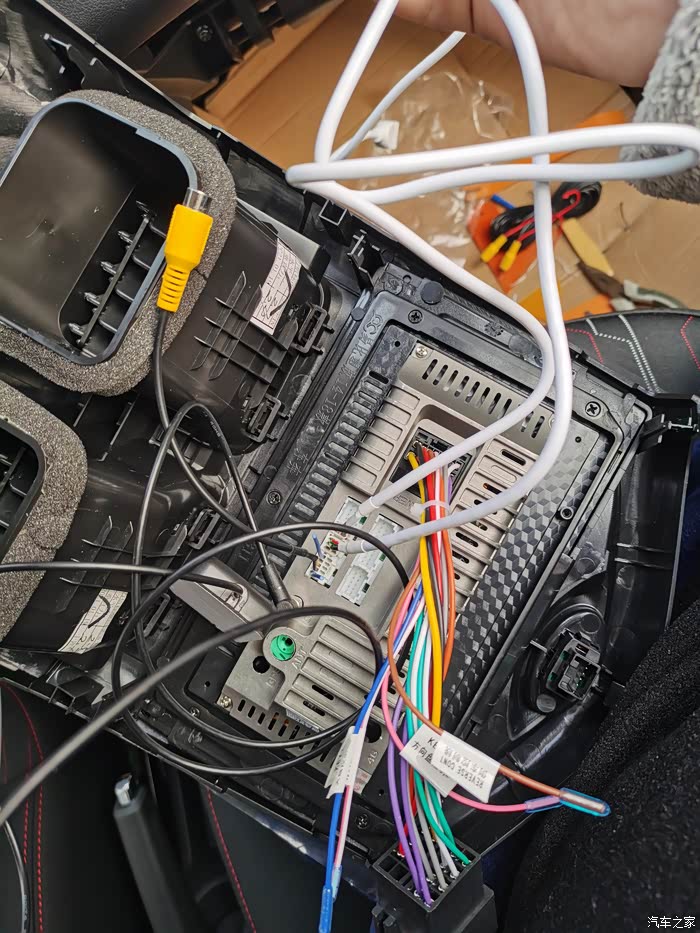

如图所示全部插上 都有标注直接插上即可

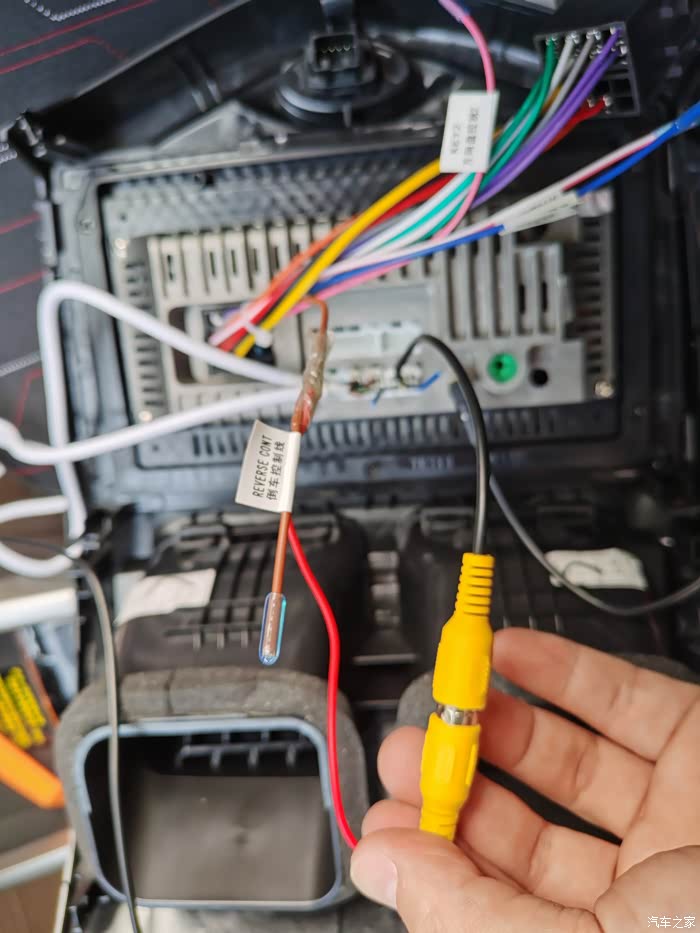

然后把倒车影像那一根线有一个小红线接到导航上的倒车控制线上
都插好之后把所有的线束从原车收音机孔里传到扶手箱里边
然后把导航直接扣到原车上 原车框怎么拆的就怎么装上去 就好了
然后把副驾驶门框上的密封胶条扒开用力拽就可以
然后把倒车影像的线和GPS天线绑好 或者用胶带粘到那个地方不要晃就可以 不然会异响
然后从扶手箱里边把GPS天线和倒车影像的线穿出来 藏在门框上的密封胶条里

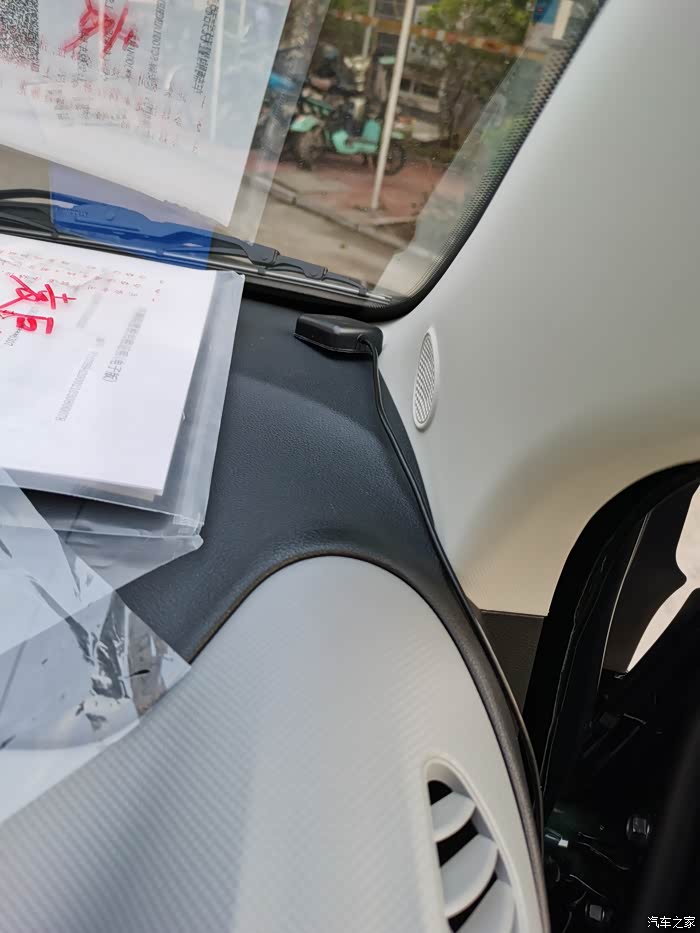

然后gps天线就放在这个位置 副驾驶的挡风玻璃下方 有3m胶直接撕开粘上去

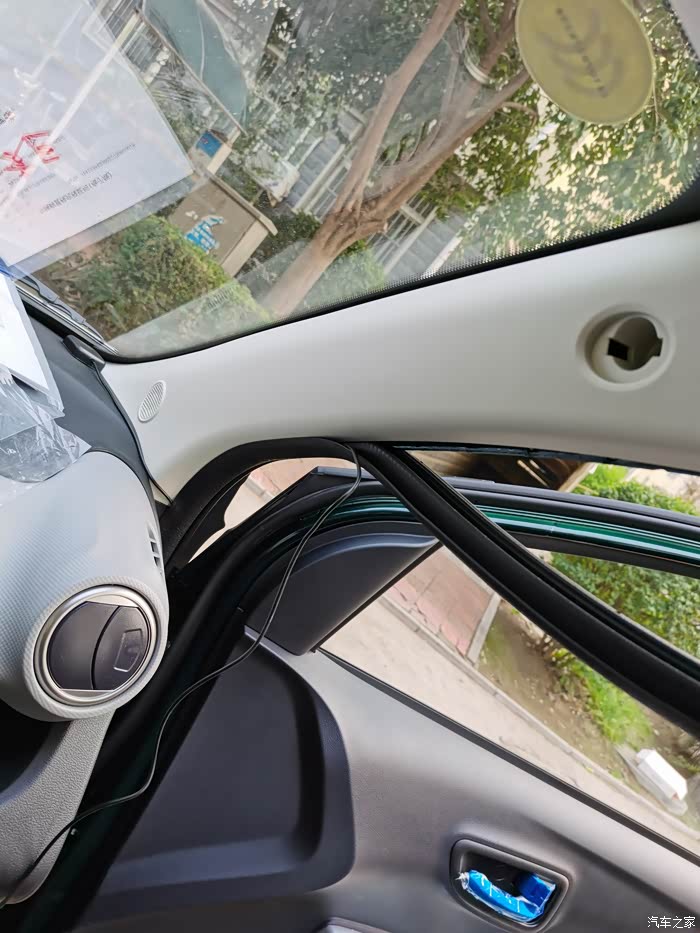

然后把倒车影像的线顺着密封胶条直接从上方一直往后走

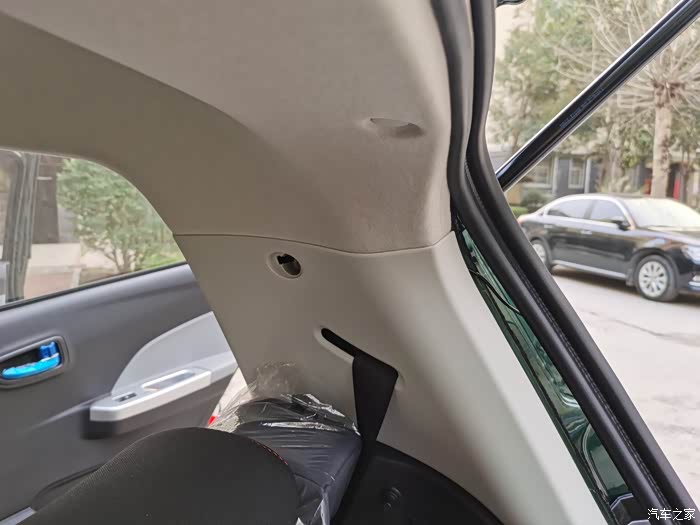

把b柱上的那个小圆片翘掉里边有个螺丝松开之后会更好走一些

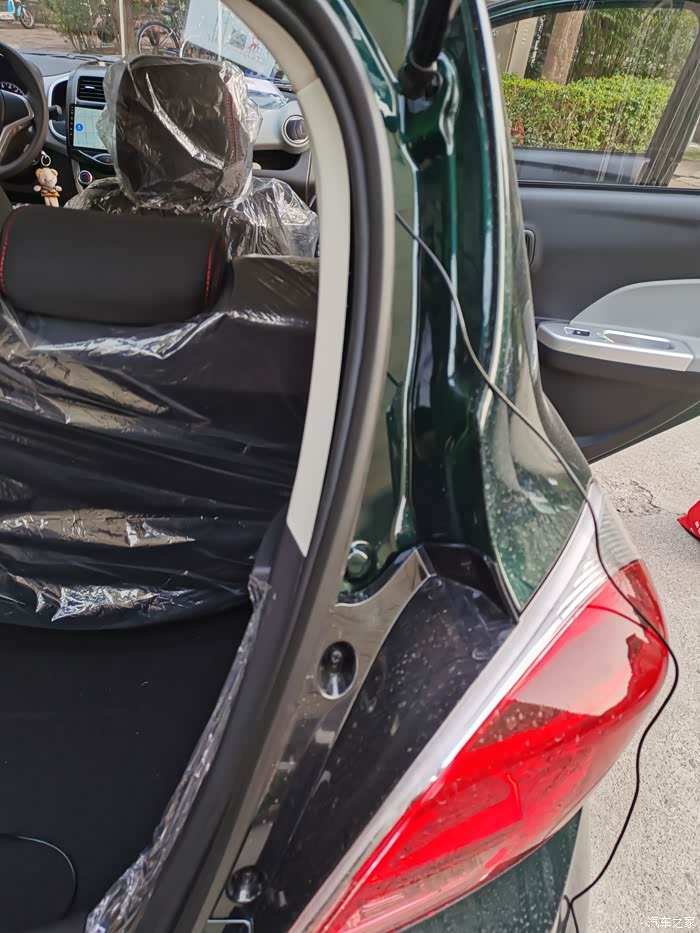

一直走到c柱 后备箱 这个地方也有个螺丝拧掉
然后就是把这个倒车灯的两个螺丝拧掉 拧掉之后直接把倒车灯往外拔就掉了

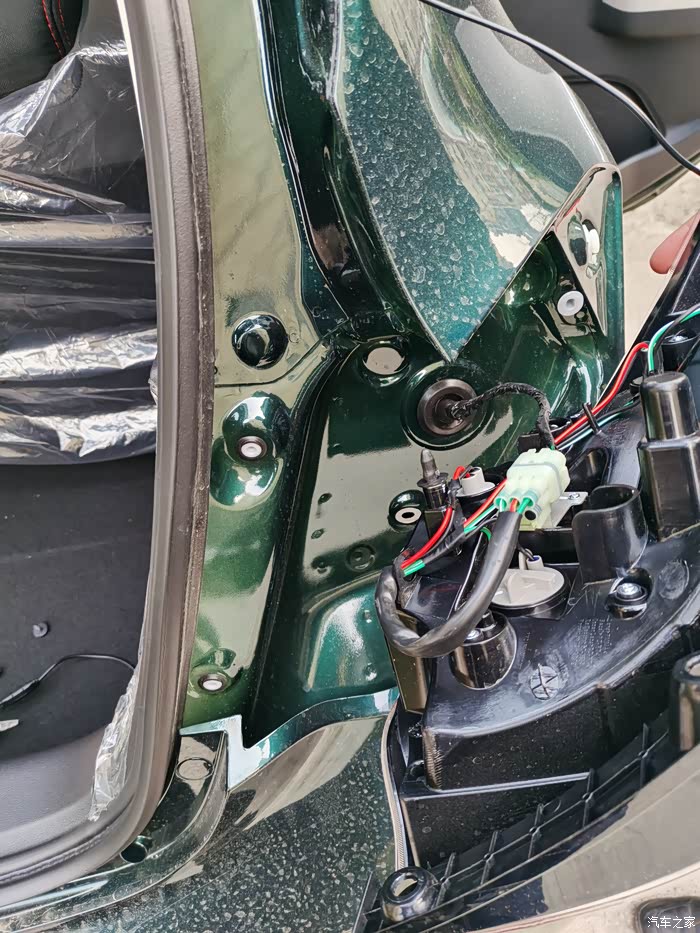

然后把右侧的倒车灯拧下来 把灯泡拧掉就可以
这里是拆掉螺丝之后的倒车灯
这个一黑一红的就是倒车灯 一定注意别接错了
如图所示

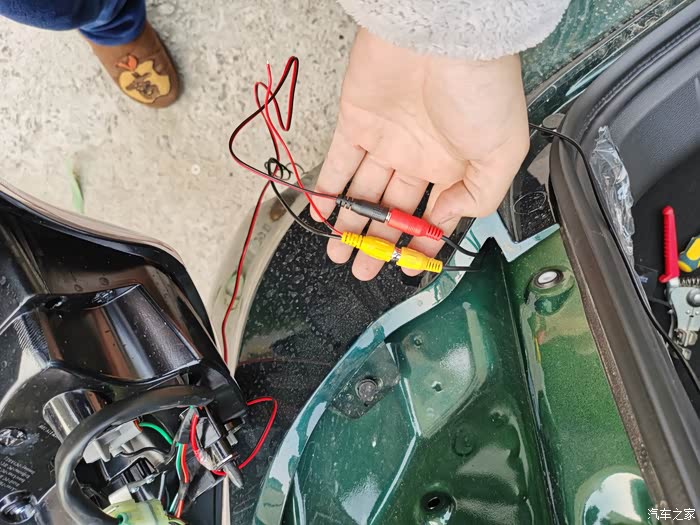

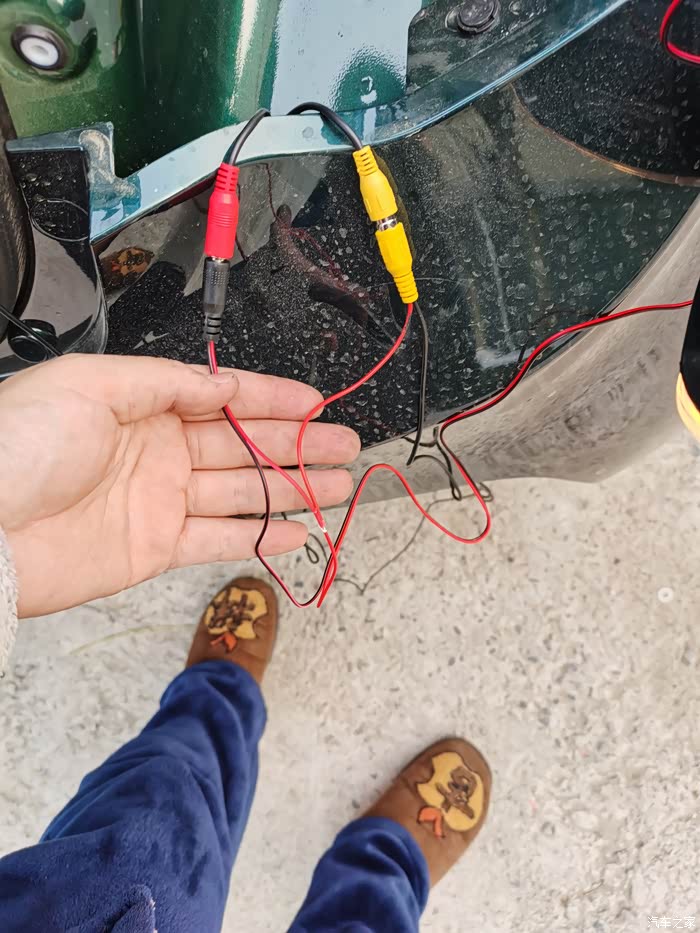

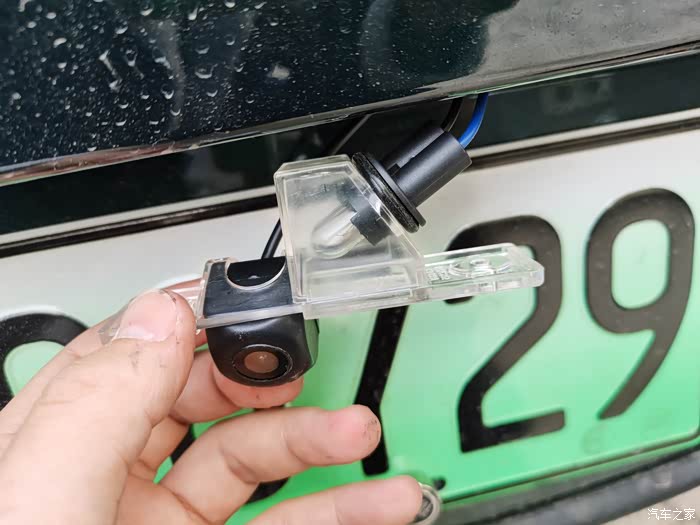

然后用一个铁丝或者什么东西把那个摄像头从牌照灯拉到倒车灯这里 然后把到从前引过来的倒车影像线插到倒车影像上 然后还有一个红黑线的插头插到红色的插头对接 然后把从前边引过来的那条线上的小红线接到如图所示的红线上

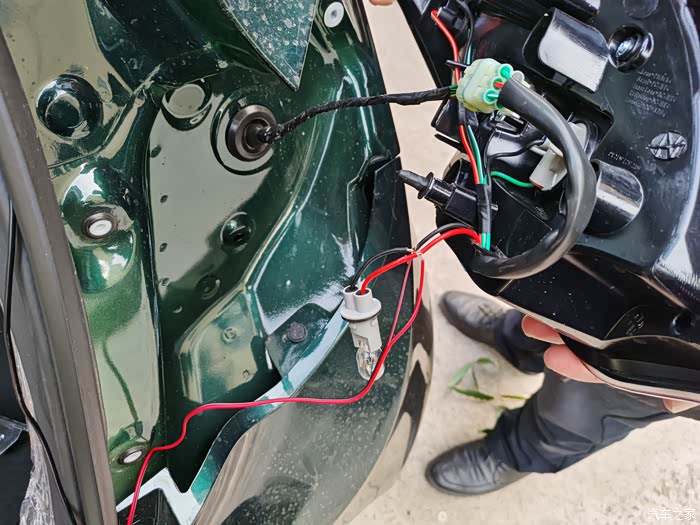

然后把那个红黑线接到倒车灯的红黑线上就可以了 用电工胶带把线头和多余的线缠好固定到倒车灯里边 把倒车灯装上去
最后把牌照灯这里摄像头装上拧好就OK完工了
