皇冠3.0 JZS133后排冰箱盖子和空调进风口 [img]http://img.autohome.com.cn/album/2010/4/3/500_e5cf5ccc-042f-4cdb-baa0-02a9435be085.jpg[/img]

皇冠3.0JZS133 2JZ-GE型发动机空调压缩机 冷气泵 空调压缩机 http://club.autohome.com.cn/bbs/thread-c-882-5179288-16.html#pid101763635 风雨十八载———不朽的皇冠3.0 [img]http://img.autohome.com.cn/album/2010/4/3/500_8c763b6b-fd67-4e26-884b-a29c960a2c23.jpg[/img]

皇冠轿车维修规范 http://club.autohome.com.cn/bbs/thread-c-882-5179288-16.html#pid101799480 风雨十八载———不朽的皇冠3.0 发动机舱保养时间 [img]http://img.autohome.com.cn/album/2010/4/3/500_21b18ecd-c603-4210-879e-2420bd3173b0.jpg[/img]

2jz-ge jzs133发动机工况图 [img]http://img.autohome.com.cn/album/2010/4/3/500_41a28e76-21f1-49fc-8918-f514a62ab8f5.jpg[/img]

老皇冠3.0手动档的换档转速应在2000-2500转换档,此时的扭矩达到最大扭矩的90%左右。 断油转速 1400r/min，表明当转速高于1400时带档滑行不供油，而当转速低于1400时重新开始供油。 也就是说，2jz-ge jzs133老皇冠3.0手动档应在2000-2500转换档,有利于保护发动机和省油，转速高于1400r/min时带档滑行，转速低于1400r/min时空挡滑行,有利于保护发动机和省油。

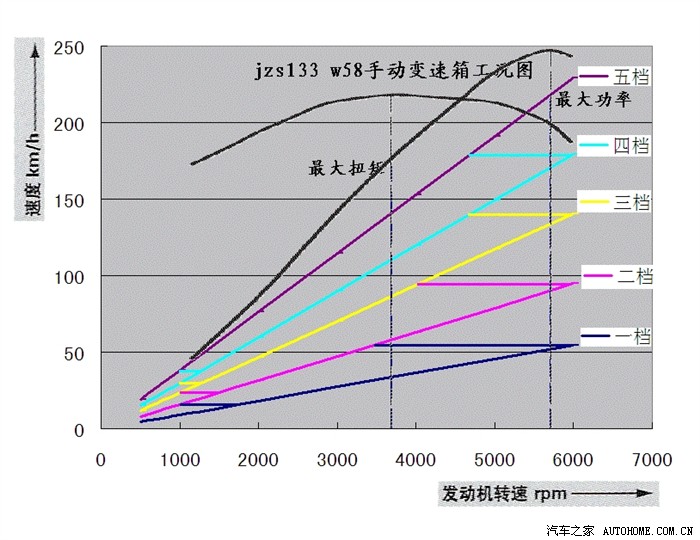

jzs133 w58手动变速箱工况图

回帖是美德

丰田皇冠轿车阶段保养规范 每1000km 1）检查调整怠速、快怠速和怠速混合气（4Y发动机）（1G-FE发动机）（含柴油机） 2）检查空调系统工作状况 3）检查调整离合器踏板自由行程 4）调查、调整制动踏板 5）检查、... 每1000km 1）检查调整怠速、快怠速和怠速混合气（4Y发动机）（1G-FE发动机）（含柴油机） 2）检查空调系统工作状况 3）检查调整离合器踏板自由行程 4）调查、调整制动踏板 5）检查、补充制动液 6）检查制动软管有无泄漏 7）检查予紧底盘和车身上的螺钉和螺母 每10000km或6个月 1）更换发动机机油及机油滤清器（SG级为好）其中柴油机每5000km或3个月更换一次为好） 2）检查火花塞工作情况； 3）检查蓄电池液面 4）柴油机注意油水分离？？放水，油箱沉淀物和排放 5）检查制动踏板及？？制动效果 6）检查制动带、制动盘磨擦情况 7）检查补充制动液 8）检查制动气及软管有无泄漏 9）检查轮胎气压并做四轮定位检查 10）检查调整空调冷却系统 每20000km或12个月 1）除10000km项目外，需增加如下项目 2）检查调整气门间隙（汽油机不带三元催化） 3）检查、调整发动机驱动皮带（含柴油机）　　 4）检查补充发动机防冻液 5）检查柴油机真空泵机油管有无泄漏、损坏 6）检查排液效果是否松动、损坏 7）更换火花塞（不带三元催化的发动机） 8）更换柴油机燃油滤清器 9）更换空气滤清器芯 10）检查曲轴和通风管、通风阀和接头（无三元催化）　　 11）检查制动衬带、制动鼓 12）检查方向盘、连接杆和转向机构工作状况 13）检查各传动机构防尘套是否有破损 14）检查褵自动变速器传动液 15）检查差速器油液如需补充 16）检查前、后悬挂工作状况，坚固情况 每40000km或24个月 1）除20000km项目外，需增加如下项目 2）检查调整柴油机气门间隙 3）更换柴油机驱动皮带 4）检查冷却液和取暖系统软管和接头 5）更换燃油滤清器（不带三元催化） 6）检查、阻风门系统（4Y发动机） 7）检查柴油机？？ 8）检查燃油箱盖、燃油管和接头密封情况 9）检查活性碳罐工作情况（1G-FE和2JZ-GE型发动机）　　 10）更换制动液 11）检查前轮定位及侧滑 12）润滑各球关节 13）更换自动变速器液（手动变速器油每20000km检查一次，每100000km更换一次） 14）更换差速器油液 15）更换车轮轴承润滑油脂

论坛的人气好像比以前旺多了，一会儿不顶，帖就沉到底了。

皇冠CROWN3.0轿车电脑控制系统结构与维修 第一节 皇冠2JZ-GE型发动机的结构与故障诊断 一、发动机的结构概述 丰田皇冠CROWN3.0轿车属于JZS133系列车型，它使用2JZ -GE型发动机，该发动 机是由电脑控制的汽油喷射式直列6缸发动机，燃油喷射系列类型属于D型EFI喷射系统。 这种系统反映90年代汽车生产技术，使用这种技术生产的皇冠轿车是一种高科技产品，它的档次是仅次于凌志LS400轿车，而在日本轿车中居第二位的高档轿车。 2JZ -GE型发动机本体部分为直列六缸，排量3.0L ,屋脊式燃烧室。双凸轮轴机构、每 缸配备4汽门、共24汽门实现进排气控制。它的直列6缸，缸序为1-2-3-4-5-6，由前向后排列，曲轴箱内有七道支撑机构，支撑着曲轴主轴颈，轴瓦使用铝合金制造。曲轴本身带有12个配重，使旋转动平衡，静态平衡，它的润滑油孔保证了连杆、轴瓦、活塞和缸壁对润滑油的需要。缸盖用铝合金制造，火花塞位于屋脊式燃烧室的中央。发动机的点火顺序为1-5-3-6-2-4,采用电子点火提前控制系统控制工作。 正时带驱动两个进、排气凸轮轴，凸轮轴由七个支撑轴颈,它的润滑由凸轮轴中心孔供油。气门间隙采用垫片式调整，在不拆卸的情况下可更换垫片。 活塞由耐热铝合金制造，顶部凸陷。活塞为全浮式。第一道活塞环使用不锈钢制造，第二道是铸铁环，刮油环由铁合金制造。 缸体由铸铁制成。在缸体下附有1号和2号两个油底壳，1号油底壳由铝合金制造，2号油底壳用于储油，用耐压钢板制成。油压传感器安装在I号油底壳内。

皇冠2JZ -GE型发动机的外形请参见 http://club.autohome.com.cn/bbs/thread-c-882-5872234-3.html#pid107496498 丰田皇冠3.0 JZS133型轿车结构图解与维修实例 正时带分解图请参见 http://club.autohome.com.cn/bbs/thread-c-882-5179288-4.html#pid95409043 风雨十八载———不朽的皇冠3.0 缸盖分解图1请参见 http://club.autohome.com.cn/bbs/thread-c-882-5179288-4.html#pid95531518 风雨十八载———不朽的皇冠3.0 缸盖分解图2请参见 http://club.autohome.com.cn/bbs/thread-c-882-5179288-4.html#pid95608282 风雨十八载———不朽的皇冠3.0 缸体请参见 http://club.autohome.com.cn/bbs/thread-c-882-5179288-5.html#pid95739515 风雨十八载———不朽的皇冠3.0

皇冠2JZ -GE型发动机的电脑同时对发动机的进气系统，燃油喷射系统、电子点火系统，怠速控制系统和自动变速器等系统进行控制。 它的汽油泵安装在汽油箱内为内装式，并由油泵ECU控制工作，油泵ECU又由主电脑ECU控制工作。燃油从油箱泵出，经过滤清器过滤后输送至各个喷油器，而油路中的燃油压力脉动衰减器吸收燃油的压力波动，使供油稳定。 在进气系统使用进气管真空度传感器，电脑根据真空度传感器和曲轴转角传感器测得的发动机的转速计算基本喷油量，再按照水温和进气温度等信号对基本喷油量进行修正，最后控制各喷油器的实际喷油量。可变电阻器用于对混合气浓度的调节。 电脑还可以根据节气门位置传感器、挡位开关、A/C开关、转向助力油压开关等信号，对发动机进行加速、减速断油等功能控制。电脑还根据怠速控制阀的开度，自动稳定怠速转速，并在使用空调、转向助力器时在发动机负荷增大时又能提高怠速;而在冷启动时又能使发动机高怠速运转，以使发动机适应负荷的需要。 发动机的点火也由电脑根据发动机的工况进行控制，发动机处在启动、怠速、加速等不同工况时能获得最佳点火提前角。当发生爆震时，发动机根据爆震信号由电脑控制推迟点火，防止爆震进一步发生。 在进气系统使用进气谐振增压技术，以提高发动机的充气效率，可以提高发动机在低速和高速时的扭矩输出特性。 电脑还同时对自动变速器进行控制。电脑根据挡位开关，发动机的转速、车速，一同选用的不同模式，通过换挡电磁阀和换挡执行元件的结合使变速器在最佳时刻进行挡位的自动变换。

皇冠2JZ -GE型发动机电控制系统组成图请参见 http://club.autohome.com.cn/bbs/thread-c-882-5179288-5.html#pid95804525 风雨十八载———不朽的皇冠3.0 皇冠2JZ -GE型发动机电控制系统线路原理及全车电路(含自动变速器)。 [img]http://img.autohome.com.cn/album/2010/4/5/500_0ce92cab-cdad-44d8-a8e0-53555c93a49e.gif[/img]

二、发动机的故障诊断 1。诊断系统 电脑ECU具有故障自我诊断功能，当发动机电控系统重复出现故障时，ECU会自动记录故障并以代码的形式存储在ECU的存储器中，通过使TDCL检查连接器的TE1和E1或TE2和E1端子的跨接，或使用专用仪器，可以调出故障码，经过查找故障码表，可以找到故障内容。皇冠轿车2JZ-GE型发动机故障诊断也有两种模式，即正常诊断和动态诊断。其诊断方法与凌志LS400轿车1UZ-FE型发动机相同，诊断完毕故障码的清除方法也与凌志轿车相同。皇冠轿车发动机的两个诊断插口，一个在发动机盖下叫做检查连接器，另一个在仪表盘下方，叫做TDCL检查连接器，如图2一8所示，故障诊断方法，归纳在表2-1中。 [img]http://img.autohome.com.cn/album/2010/4/6/500_8d5c863a-99c5-475f-a5c3-547532087497.gif[/img]

CROWN 3.0轿车2JZ一GE型发动机故障码 [img]http://img.autohome.com.cn/album/2010/4/6/500_ca42b242-c7c2-4b3d-9339-77471a9b03b3.gif[/img]

皇冠CROWN 3.0轿车2JZ一GE型发动机故障码 [img]http://img.autohome.com.cn/album/2010/4/6/500_34f27e88-df1d-40d7-a692-450307927f88.gif[/img]

第二节 进气谐振增压系统 一、系统的组成 从前述图2一6皇冠2JZ一GE型发动机电控系统组成图可知，进气谐振增压系统由空气滤清器、进气温度传感器、进气管真空度传感器、谐振腔，节气门体以及控制进气谐振增压作用的真空泵、真空罐、进气增压控制阀和进气增压电磁真空阀组成。其中在节气门体上安装有节气门、节气门位置传感器、ISC阀、节气门缓冲器和空气阀。该系统元件安装位置，请参见 http://club.autohome.com.cn/bbs/thread-c-882-5179288-5.html#pid95806606 风雨十八载———不朽的皇冠3.0 [img]http://img.autohome.com.cn/album/2010/4/6/500_47e92b32-dc0d-424d-bb27-491ee31f5077.jpg[/img]

在进气谐振增压系统，由ECU根据发动机的转速信号控制电磁真空阀的开闭，从而使谐振腔内的进气增压控制阀开闭，由于增压控制阀的开闭改变了进气压力波的长度，使发动机的进气得到增压。 节气门用来控制不同工况的进气量，而在怠速时附加空气经节气门体上的旁通气道供给发动机少量空气，使发动机怠速运转;节气门位置传感器用来检测节气门的开度，并把开度信号输人ECU;在旁通气道上有怠速调整螺钉，用它控制旁通气道开口大小，从而控制怠速运转;在低温时附加空气阀的开启又加大进气量，使发动机能在低温时快怠速运转，加快暖机，当发动机预热到正常温度后又能由快怠速转入正常怠速运转。 二、ACIS进气谐振增压系统 1、结构原理 在皇冠3.0轿车发动机进气系统中使用进气谐振增压技术ACIS,就是在进气道上设计制作了一个大容量空气室和进气增压控制阀，用于改变空气压力波传感路线长度。使发动机在低速和高速时进气得到增压效果。皇冠3. 0轿车进气谐振增压系统，请参见 http://club.autohome.com.cn/bbs/thread-c-882-5179288-7.html#pid97971725
