14速腾保险丝及BCM针脚定义
1 8 发布于 辽宁 2023-04-18 11:55:13 只看楼主 热门标准
点击查看热门标准，热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
之前看论坛有保险丝图，但不是很清晰。自己闲来无事做的，希望能帮到大家。

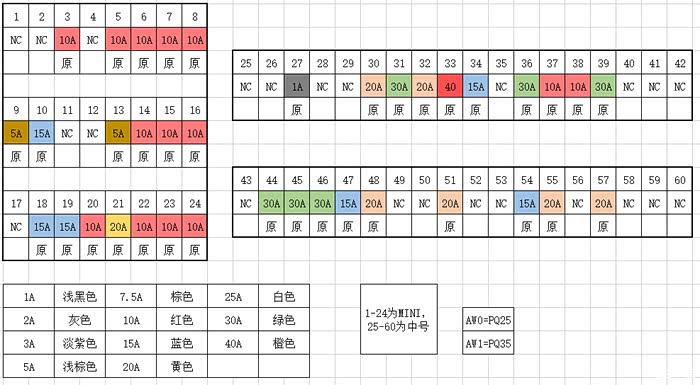

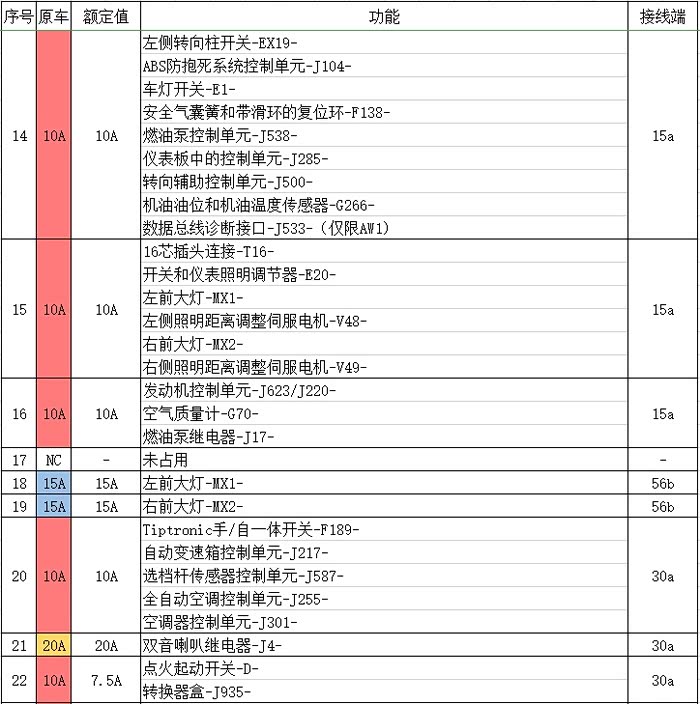

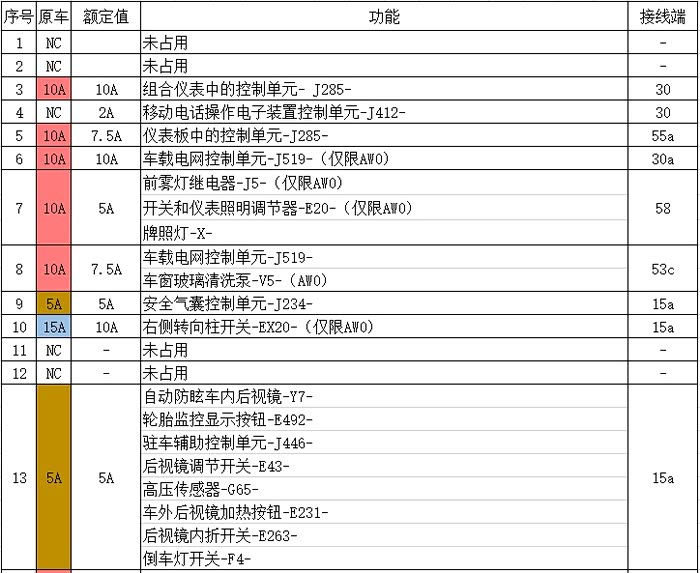

第一张图的保险丝是14改款手动1.6的原车保险丝，位置都是和车里保险对应的，NC是空位，其他配置可以借鉴。

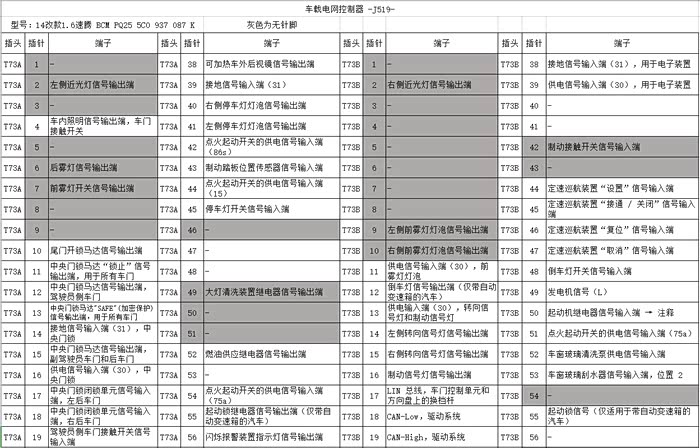

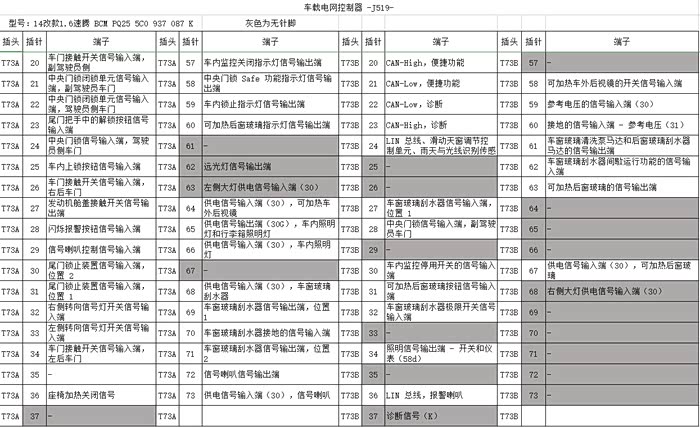

下面是BCM针脚定义，灰色是087K 型号没有的针脚，基本都是灯光类的，之前研究转向辅助灯，结果087K缺对应针脚，故放弃了~。



  • 用车经验
最后编辑于2023-04-18 13:59:25
