自己动手安装行车记录仪，保险盒取电很简单

1 54 发布于 2018-05-02 11:36:24 只看楼主修改帖子

我的小红马，2.5两驱，洗干净真好看啊

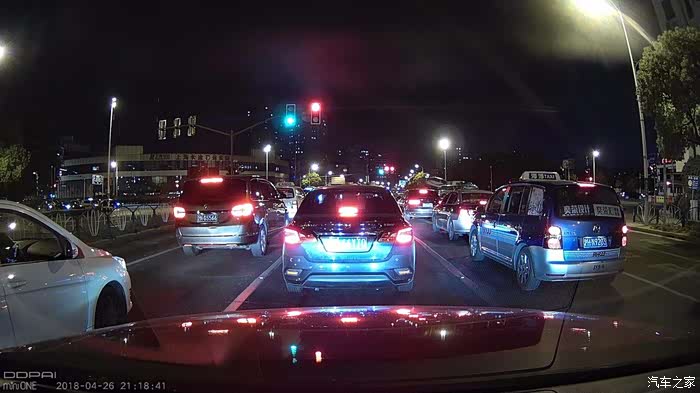

作为一个新手，自从提车上牌之后，总是各种担心，行车记录仪一直是个心病，没有总缺少点安全感。看了各种指南后，确定只要1080P的就够，但得有停车监控，并且使用量大，APP功能更新有保障。于是放弃了原本看好的所谓定制款CX5专用记录仪（就是贴合车内后视镜架的），选择了盯盯拍新上市的MINIONE，32G内置存储，299送降压线。在苏宁拖拖拉拉一个多礼拜后终于到货，用点烟器测试了两天图像没什么问题，于是择良辰吉日开工自己接线安装。一方面299的玩意花150找人接实在划不来（嗯，主要是抠），另一方面看了很多论坛前辈的安装教程，发现汽车保险盒接线很简单，现在买取电器破线都不用。

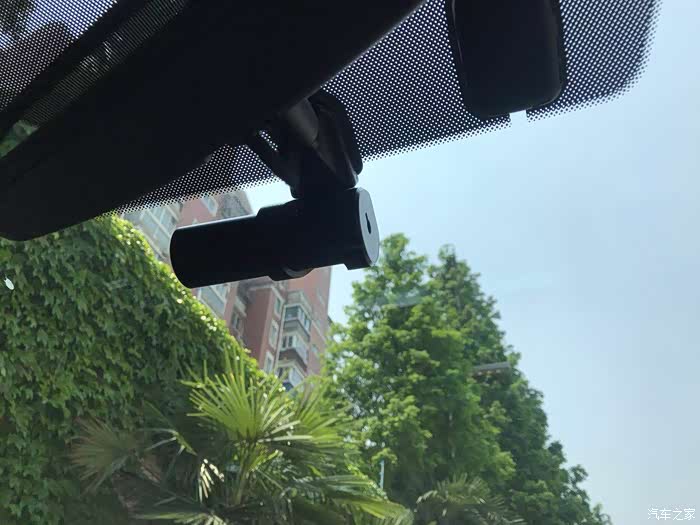

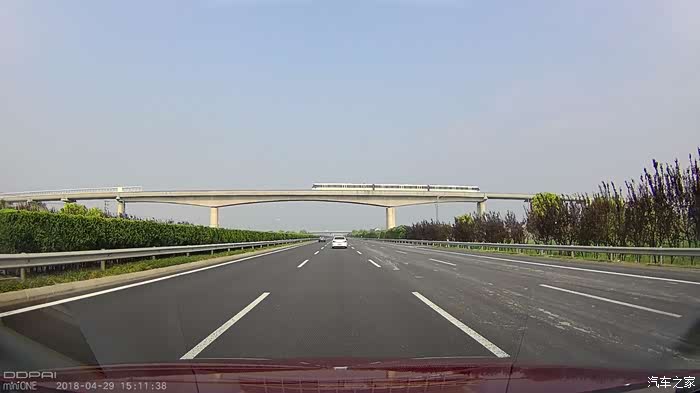

首先把记录仪位置定好，需要说明的是照片是第一次定位拍的，后来使用中掉下来，重新安装时将镜头作为中心点对准反光镜底座，也就是右移了一点，强迫症见谅。

额外提一句，盯盯拍测试时我连的点烟器，白天太阳晒了居然掉下来，研究后发现是电源线直接下垂导致导线重量给了记录仪一个额外的下拉力，后面测试时改为导线绕到镜架上固定，就再也没有发生过。那块3M胶对重量很敏感啊。

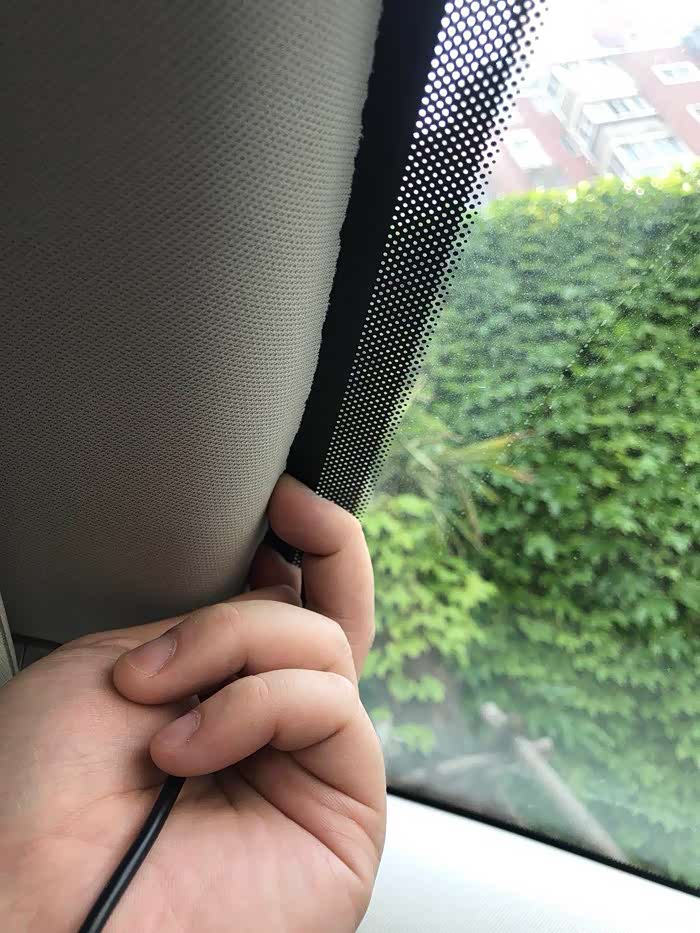

接下来走线，把线从前档上沿塞进去就行了，建议不要拉紧，放一点弯曲线，便于后期调整记录仪位置时够用

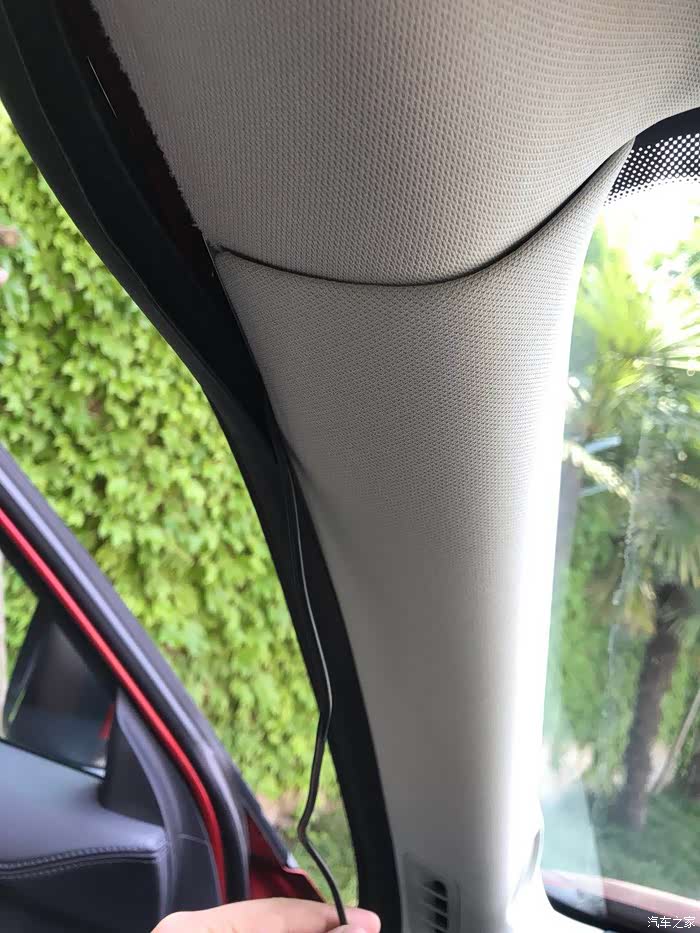

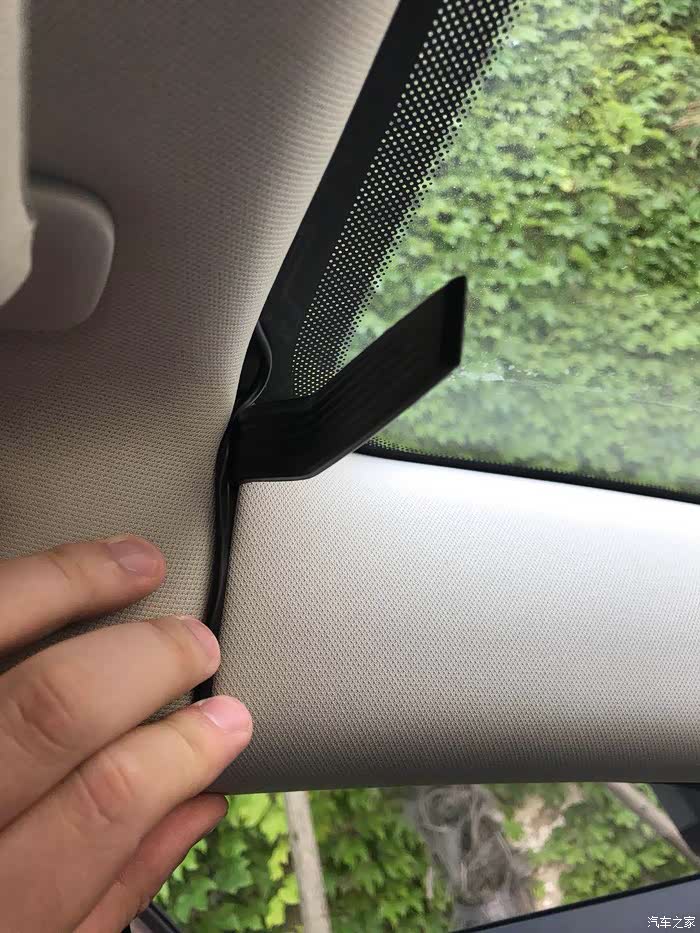

A柱缝，稍微掰开点，用记录仪附送的撬棒塞进去即可

走密封条下来，其实我觉得这个位置完全不会影响A柱气囊啊。缝隙很宽敞，一路走下去。

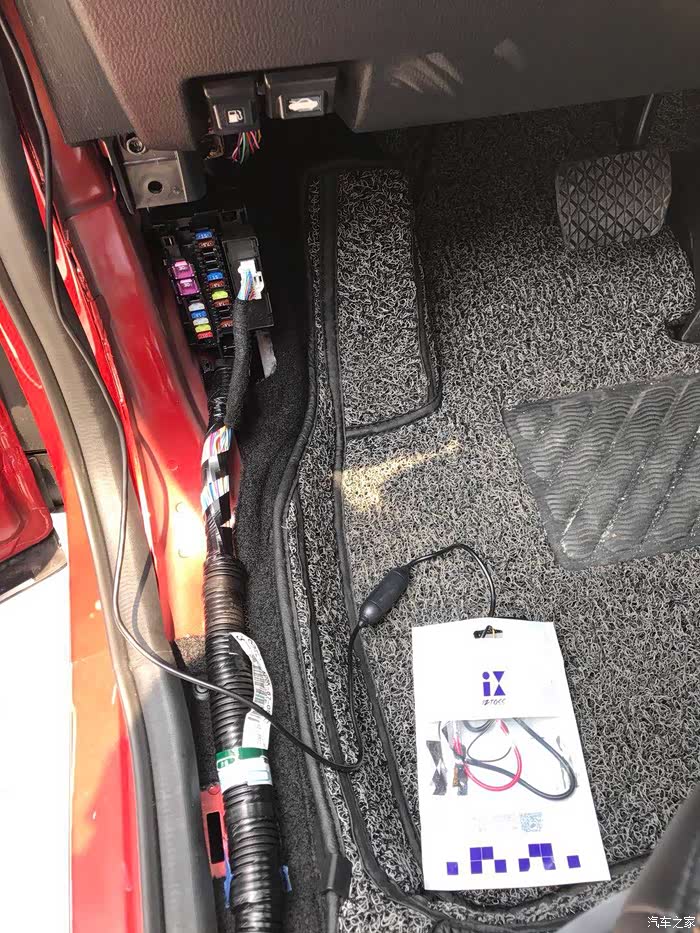

一路下来，到这就可以了，接下来拆盖板

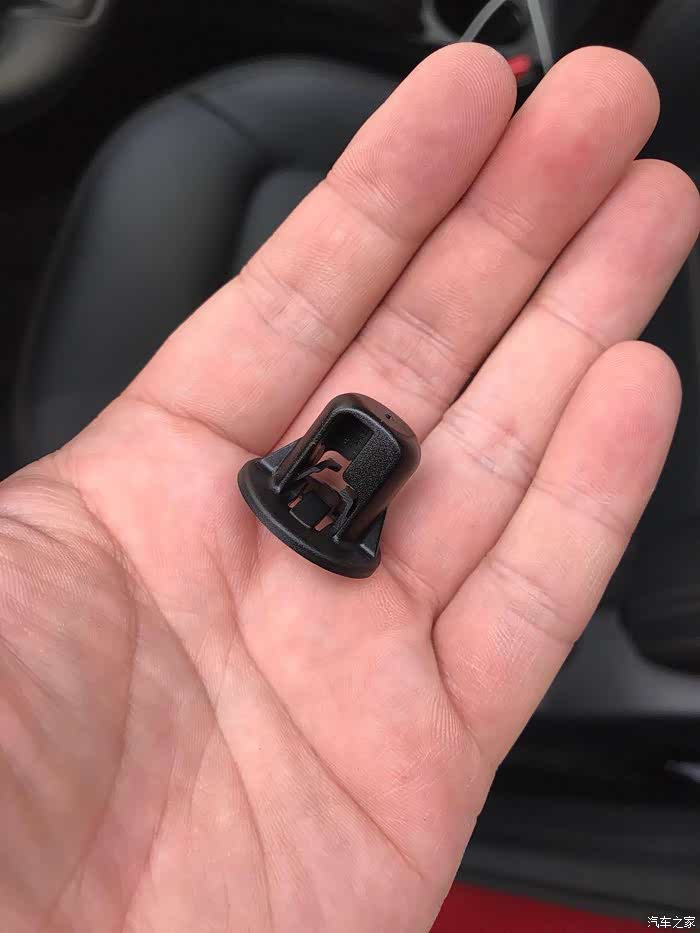

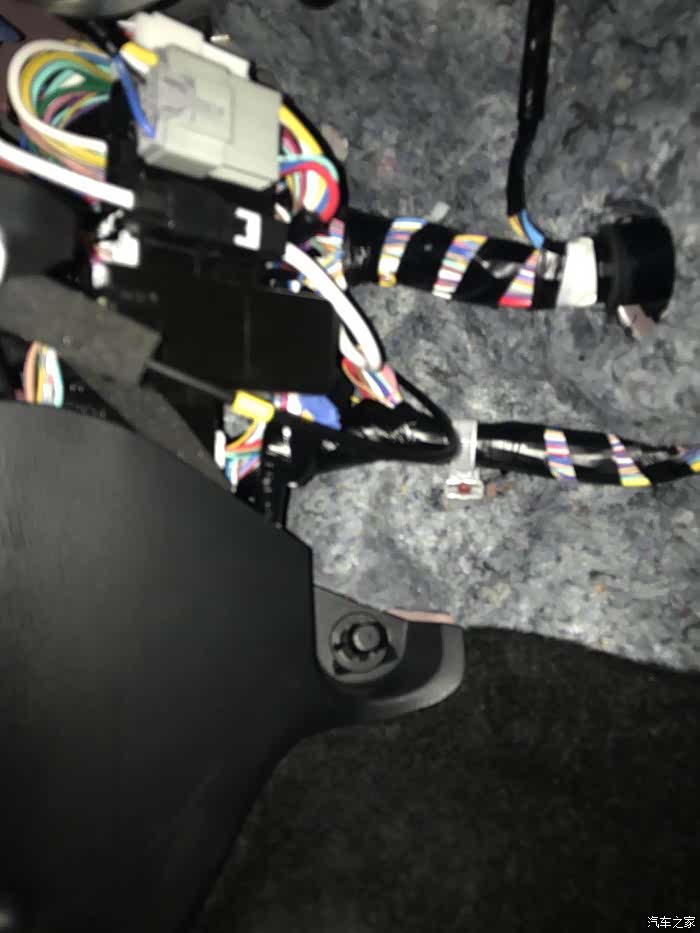

手伸进去，中间这个塑料螺母拧下来（看老款是个金属的，这次直接塑料了，快拆件无所谓，装上去的时候不用拧，直接按到底很方便）

就是这玩意

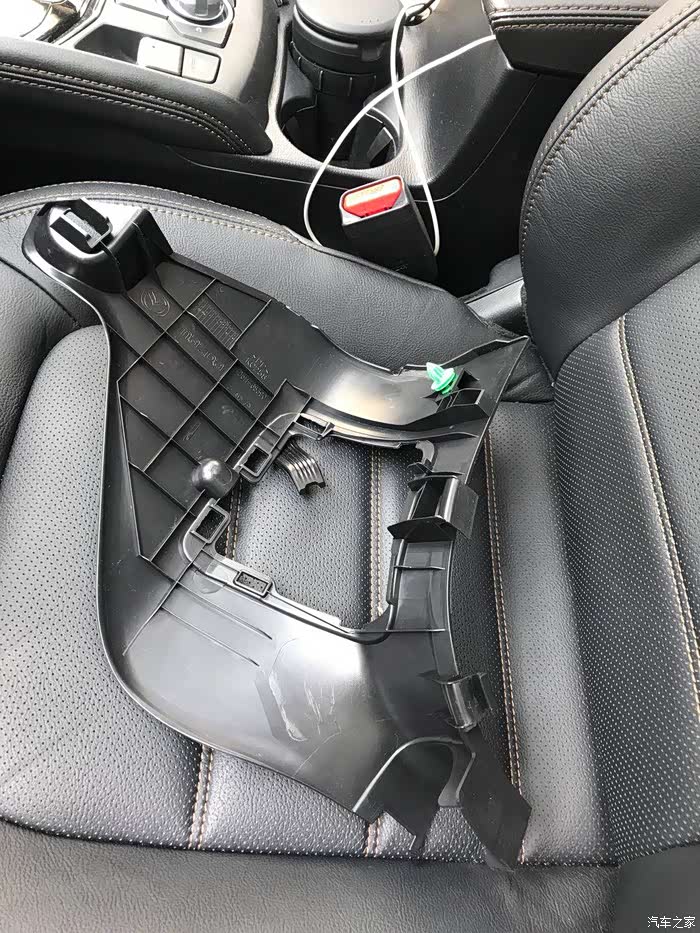

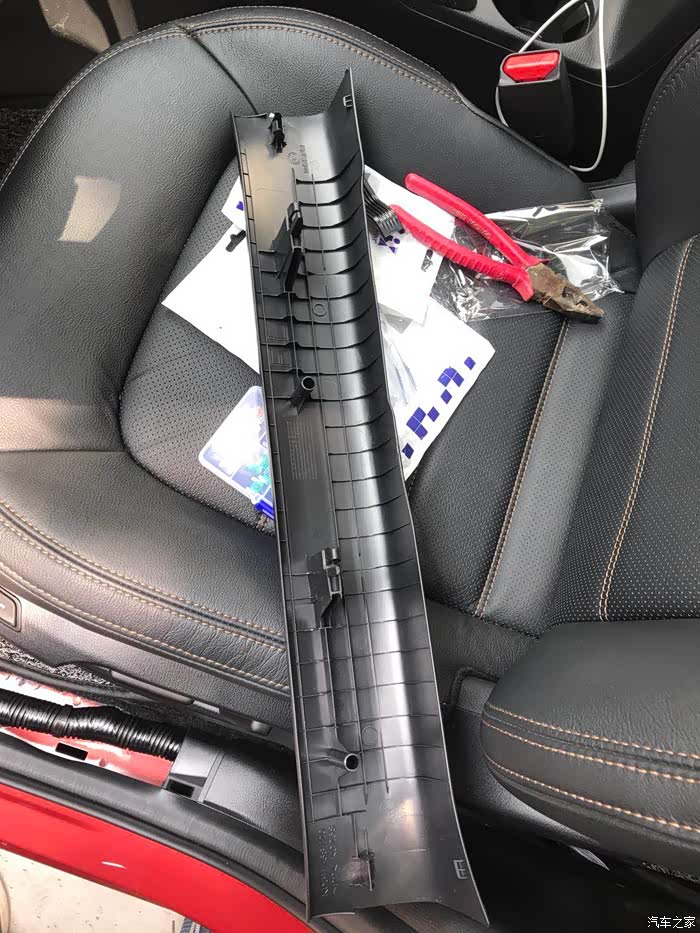

先拆这块，门槛部位，这片压在保险盒盖板上的，所以建议先拿下来，轻轻掰送拉出来就可以，没有啥卡扣

可以看到下面一截是被门槛板盖住的

可以看下卡扣位置，基本问题不大

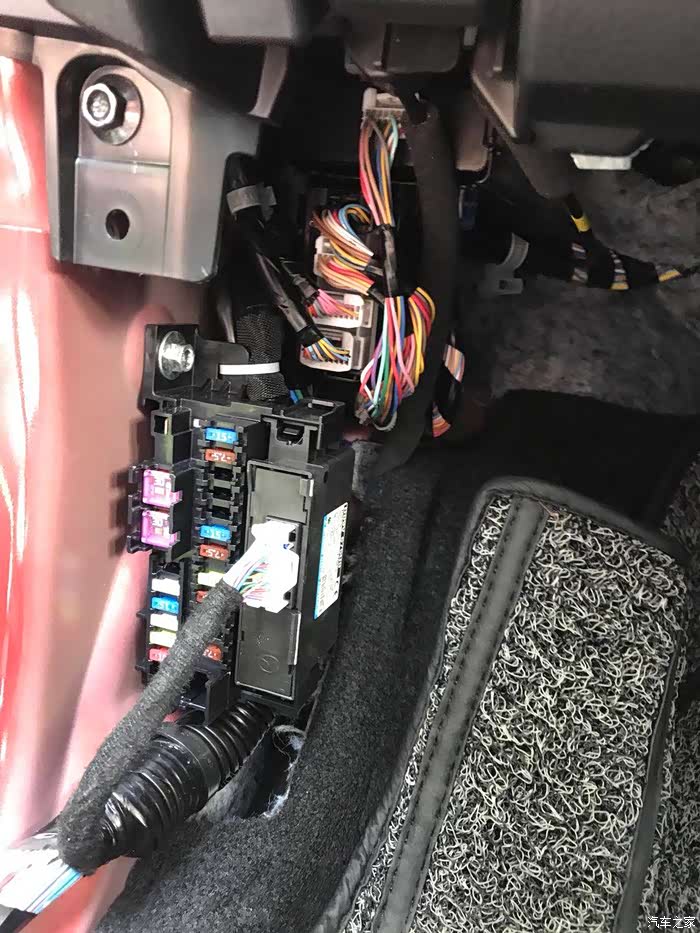

拆开后这样，注意固定保险盒的银色螺母就是接地位置，待会负极接它。

现在可以搞电了

找个合适的扳手拧松，能插进去负极就可以了，可别拧下来啊，这是固定保险盒整体的

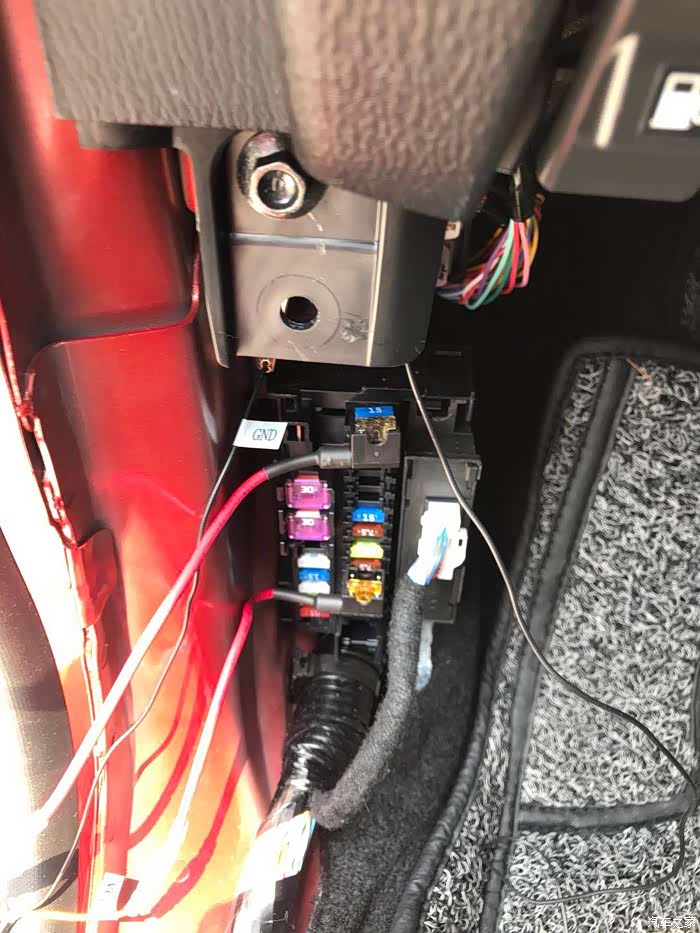

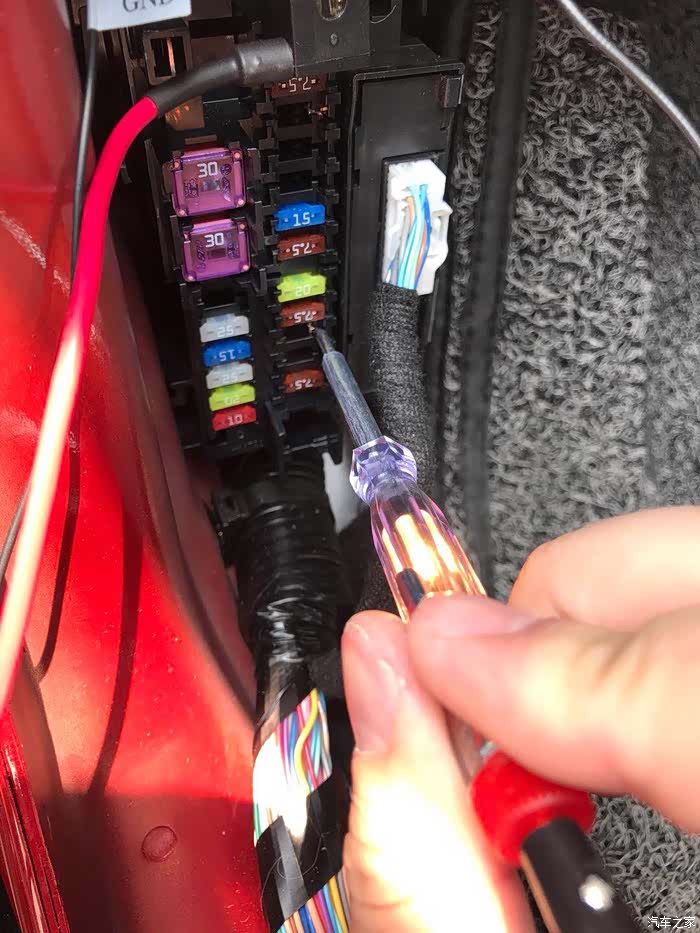

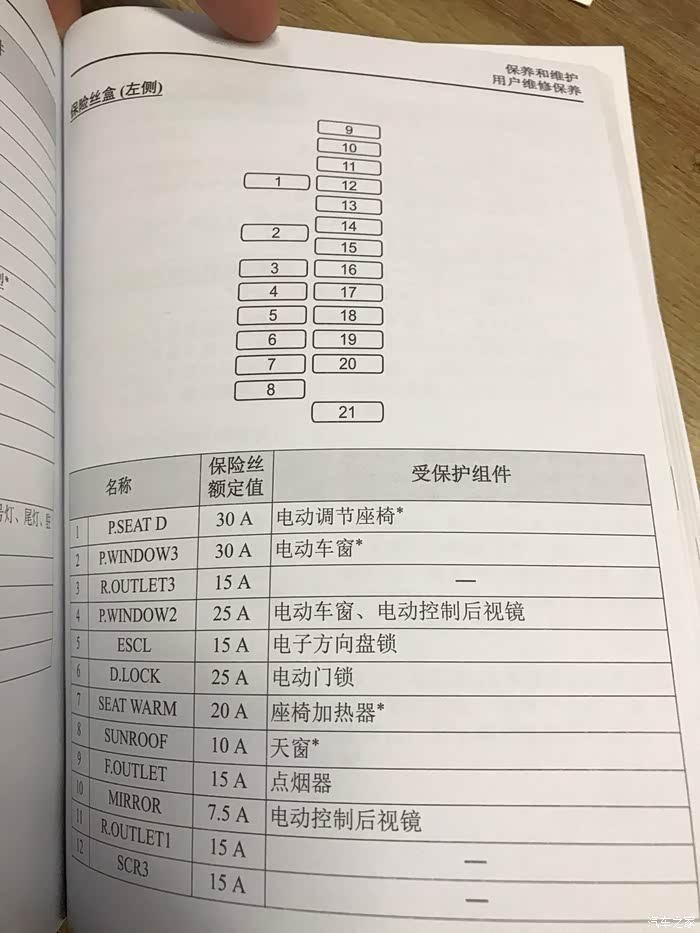

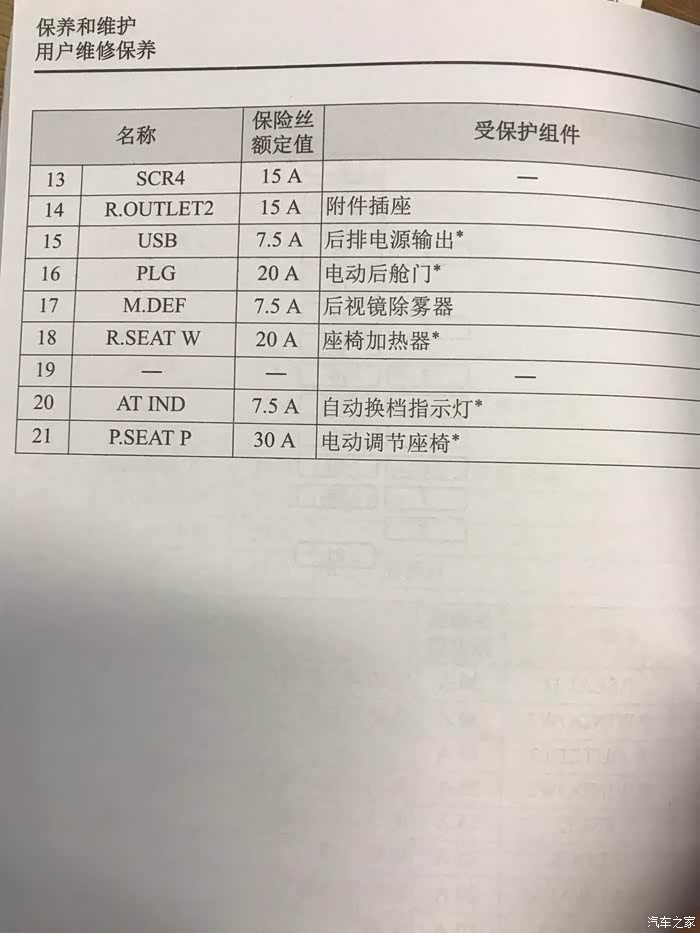

需要接三个头，负极接车体螺母，ACC接熄火断电的保险（后排第一个15A的保险就是点烟器，接它没问题），VCC要接熄火带电的，用汽车测点笔去空的保险位一个个试，可以发现7.5A下面一个位置是常电，反正不用就这呗。为啥不用上面几个空的？因为30A的主保险很大，会挡住取电器。

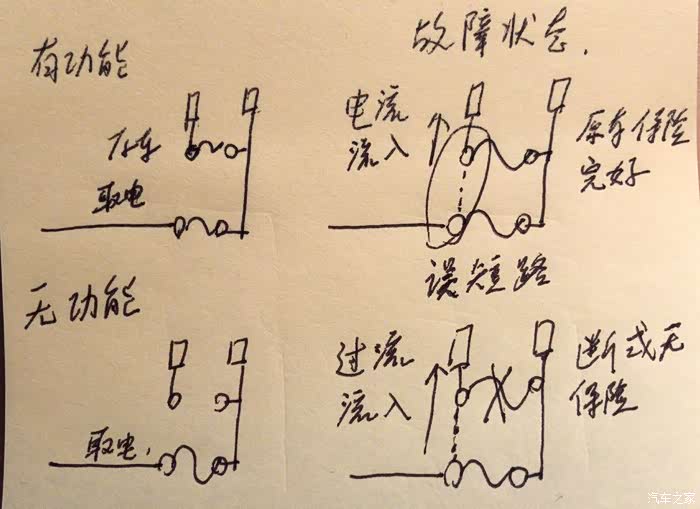

注意：保险丝右侧为带电点（电笔位置），所以取电器的电线要在左侧，保证电流过保险丝。
