【支持宝来论坛】BCM模块及其插头结构、端子及自制退针器尺寸
朋友们在改装工作中经常会接触到车身控制模块BCM，对其增加端子或者升级到高版本等，由于其针脚较多，每个插头上有73个，往往不知其所用何种端子，该如何选用退针器等，给改装工作造成一定的困惑。下面我就来图示一下BCM模块及其插头的结构，及所用到的四种端子，方便朋友们的改装工作。
BCM模块结构

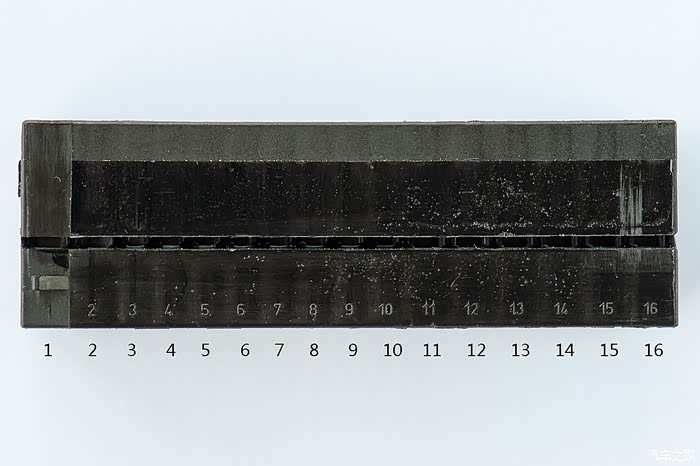

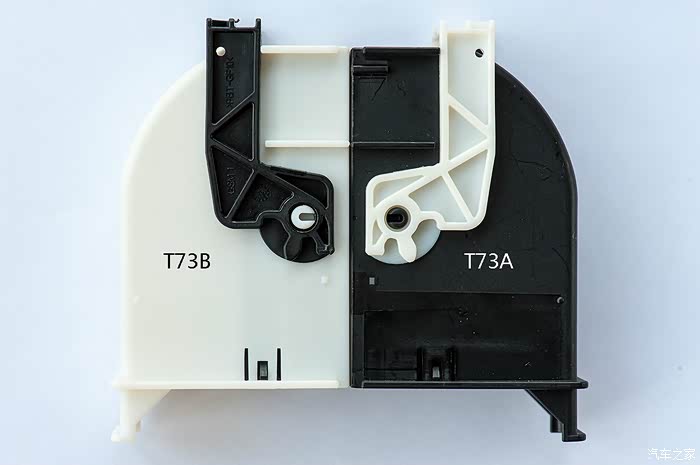

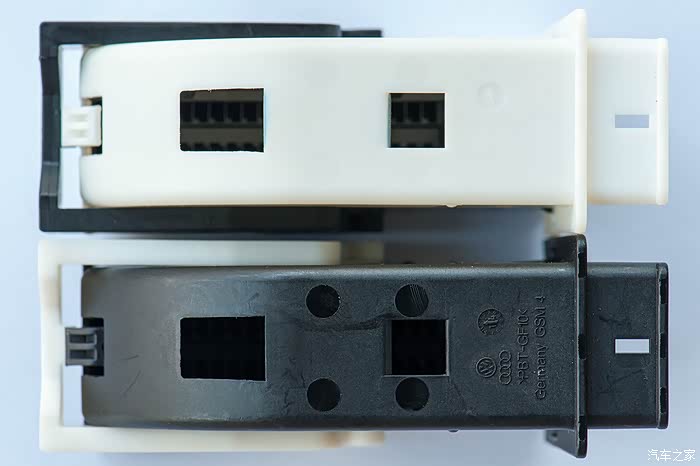

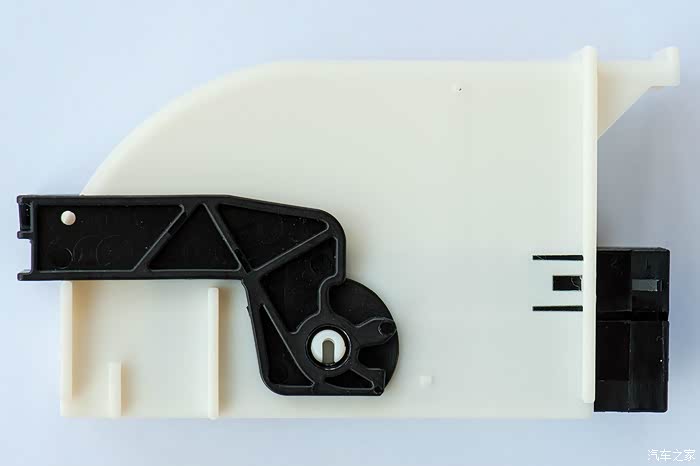

其所用73针插头结构

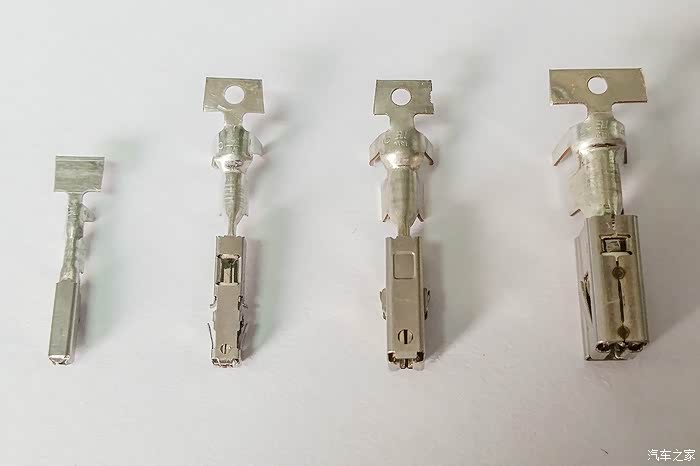

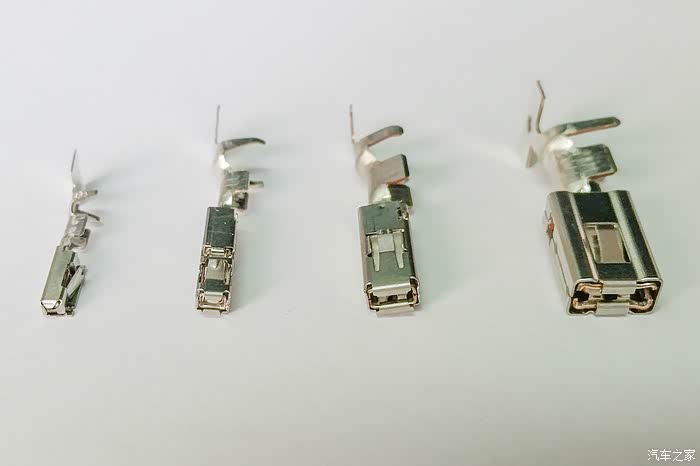

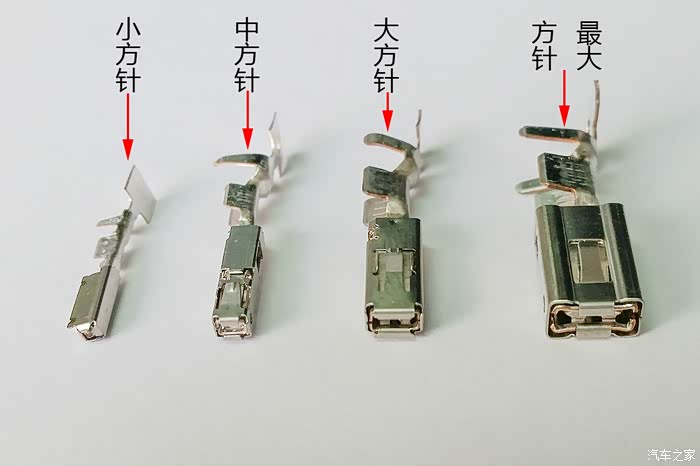

所用的全部四种端子

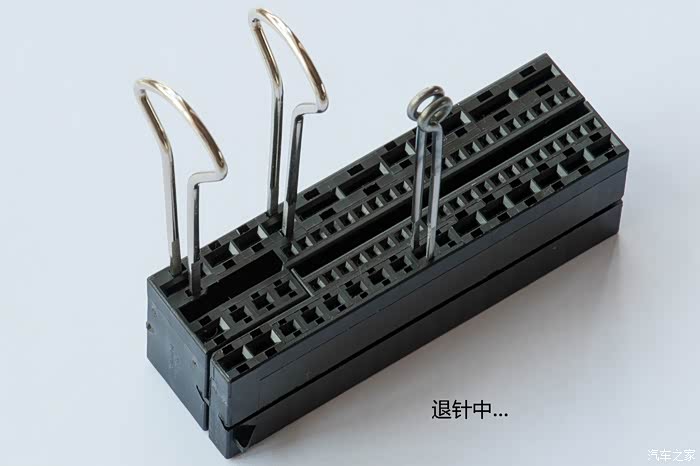

退针器应用情况,小方针无需特殊退针器，应用一个尖头器件即可，或者一支牙签都可以退针。

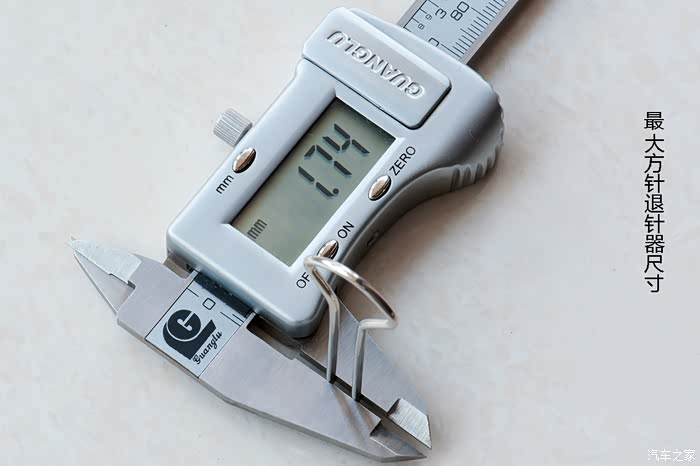

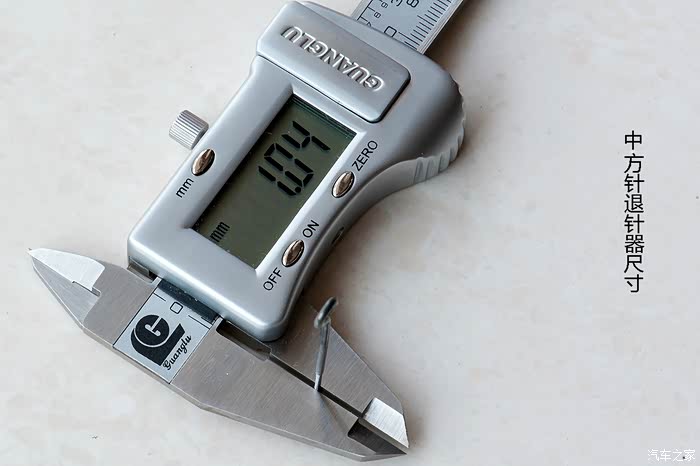

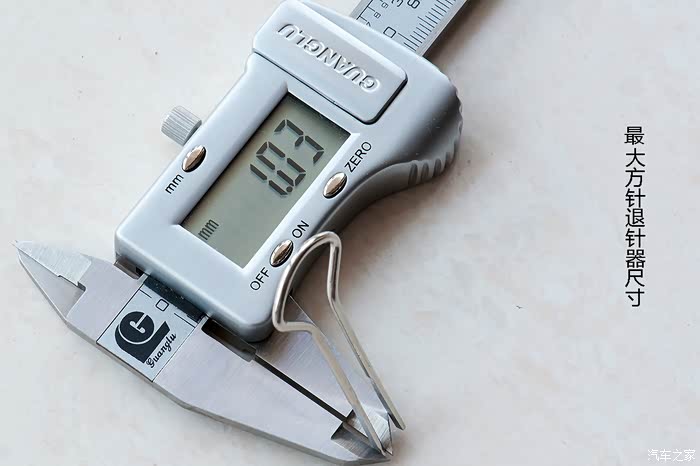

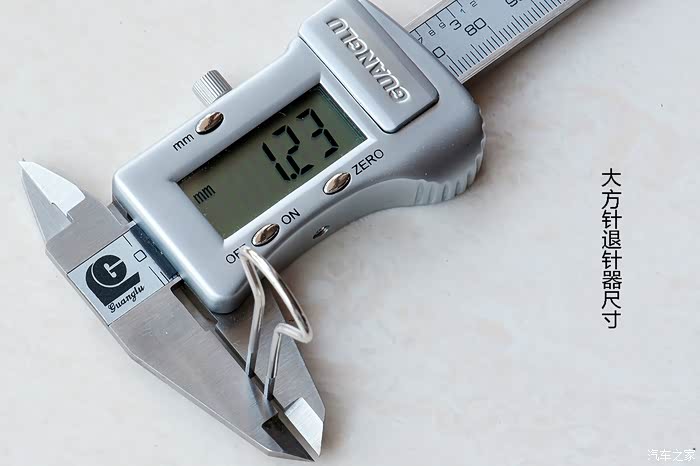

自制退针器尺寸
最后编辑于2017-05-24 14:59:51
