17款H9加装行车记录仪教程！

1 201 发布于 2018-03-04 20:40:28 只看楼主修改帖子

提示一下：或许是车型生产批次问题，我的是18年1月生产的柴油版H9，之前论坛有很多加装行车记录仪的帖子，经过自己的实践，发现其中有很多不对的地方！

话不多说，
准备如下材料：
1.降压线一个（买记录仪时带的降压线12V转5V的，一般记录仪套餐都有带！没有就单买），
2.梅花起子一把，
3.电工胶布一个，
4.剪线器一个（用刀子也可以代替
5.外加两只自己的手就OK！

下面直接上干货！
先上走弯路的过程，你们没必要再走这条弯路了，当然无图无真相，过程还是发上来，上升级氙灯就忘了图，很多遗憾！

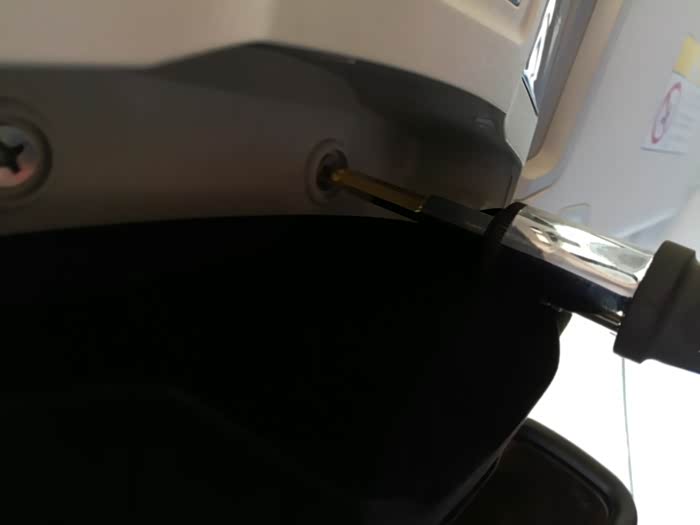

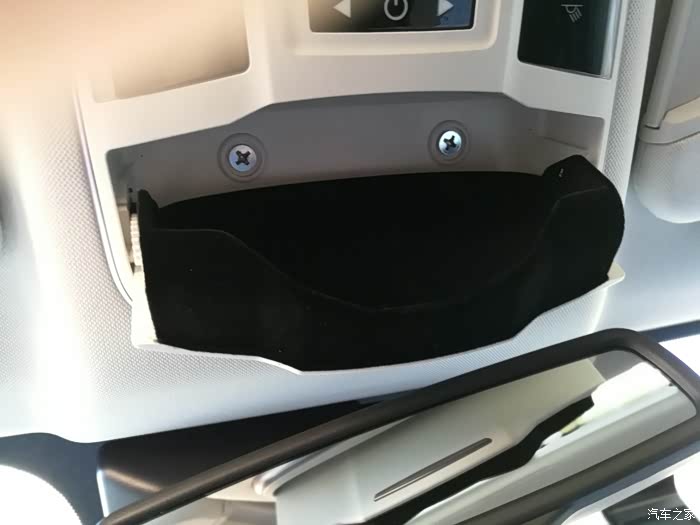

卸这两个螺丝

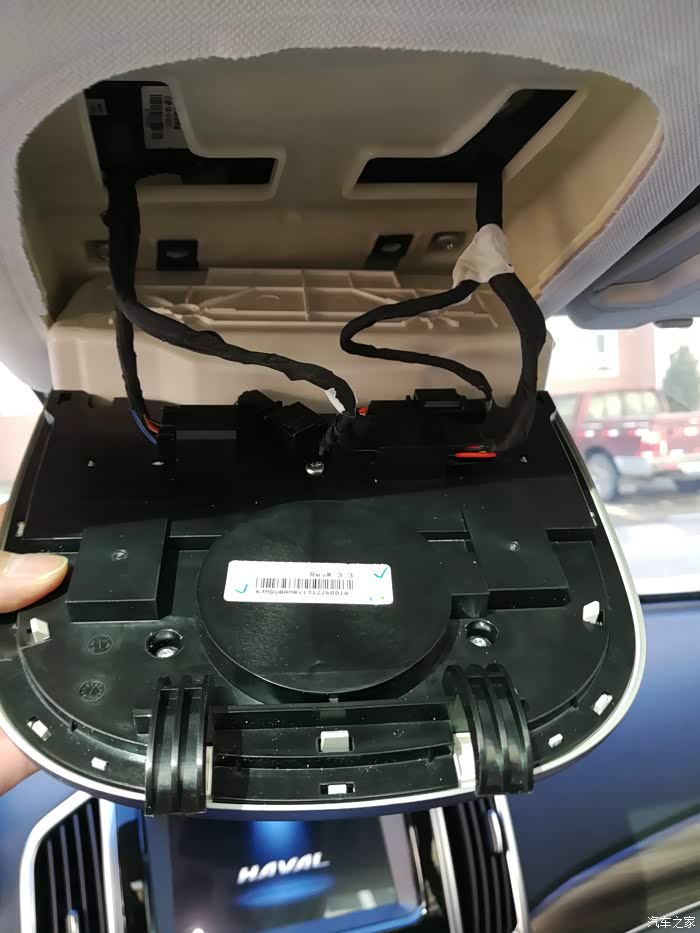

卸完螺丝轻轻一扣就下来了，发现根本没有多余的接头

为什么是大众奥迪的标志？？？

为什么是大众奥迪的标志？？？

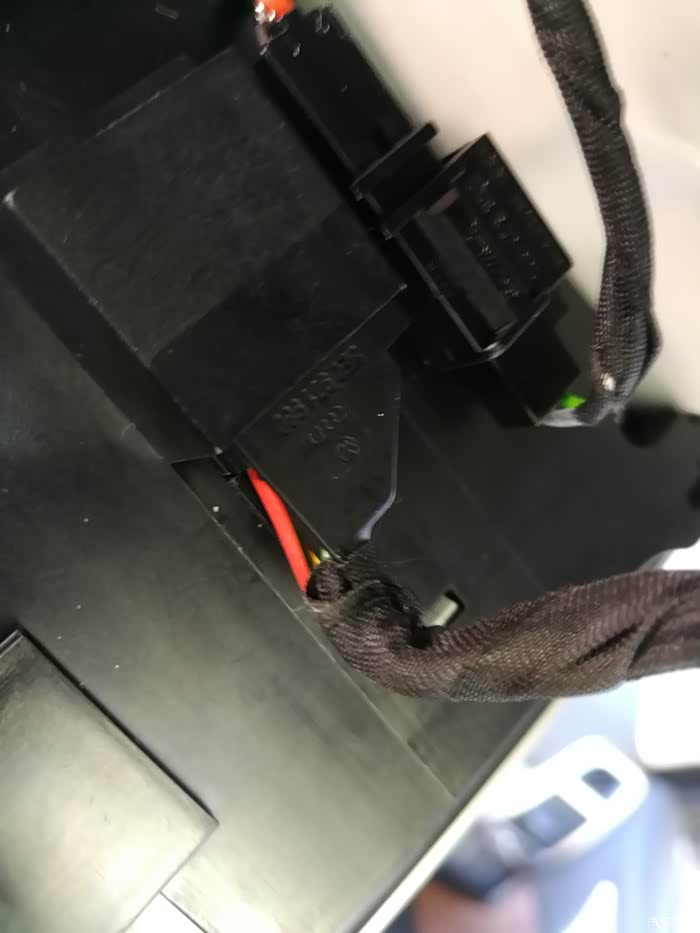

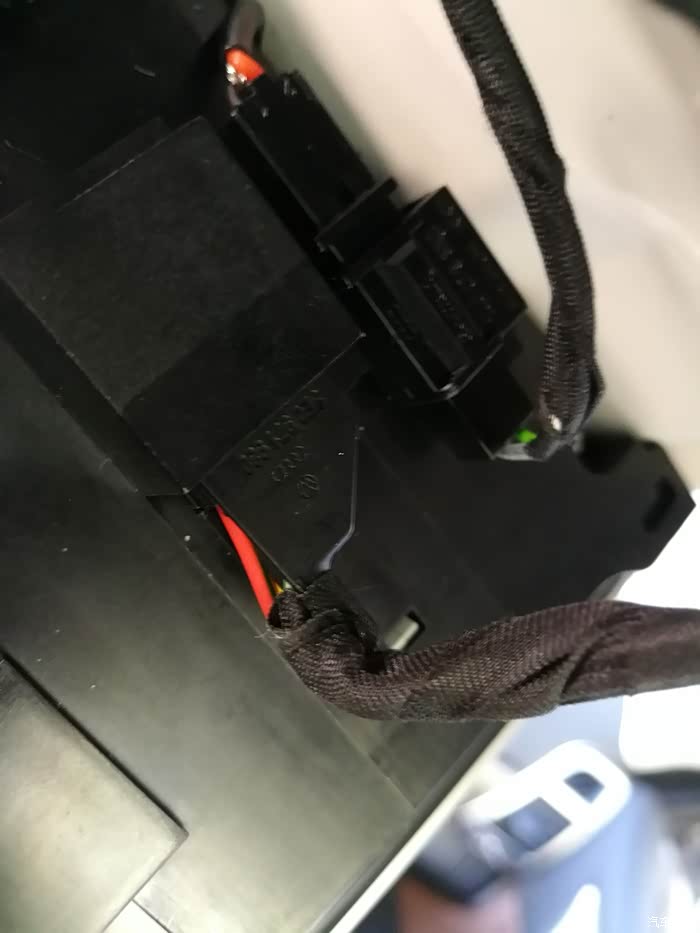

这几个插头也是，哈弗到底和大众奥迪有什么关系？？？

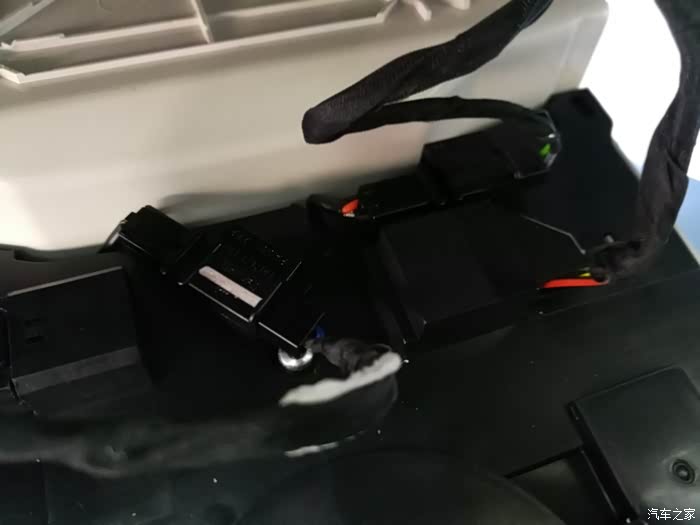

第一种看论坛上的接阅读灯多余插头，我也先尝试找阅读灯的ACC线，拆开发现不适合，没有空插头了，也没有合适的线可以用！
这里也用电表测了，没有合适的ACC线，建议大家不用再尝试了，少走弯路！
另外，线路和插头为什么是大众奥迪的标志？有大神知道吗？

真正的教程如下：

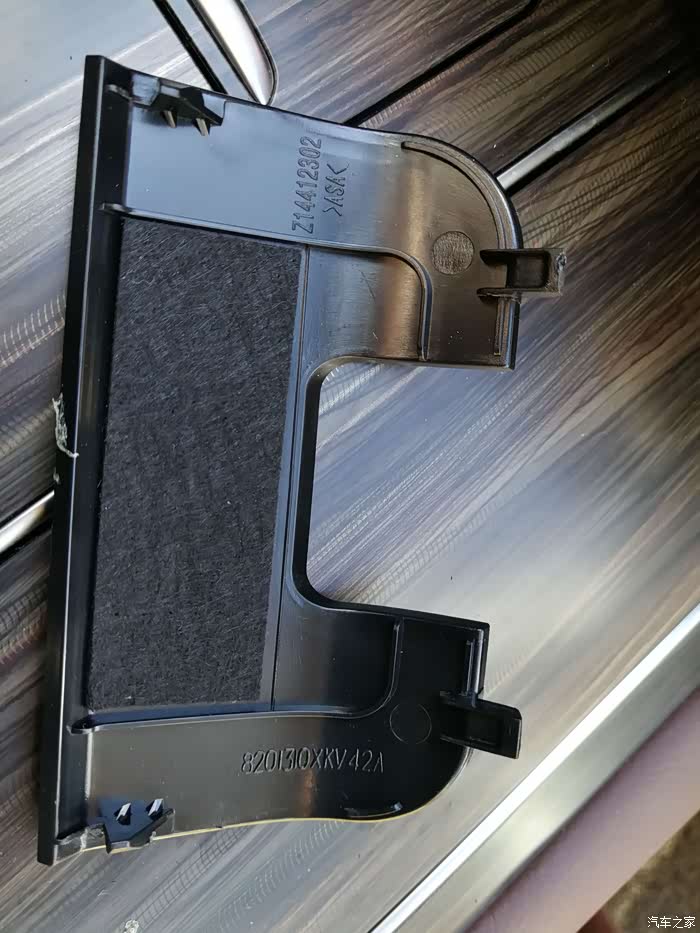

注意看小盖子的卡扣，就侧边两个，用手指轻轻就能取出！

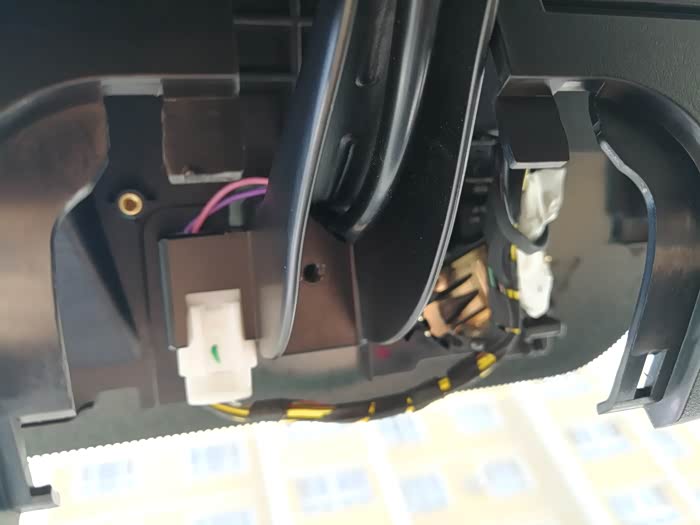

这是取出后看见后视镜底座，有一颗螺丝，拆！拆完后向后轻轻一推就出来了

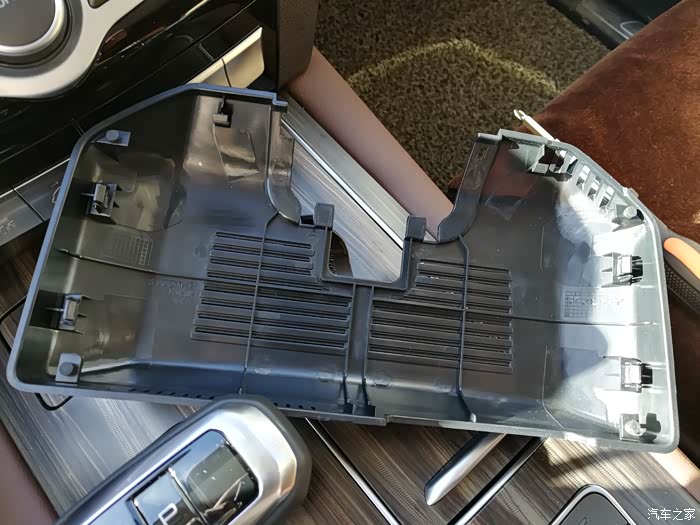

这是大盖子的卡扣，你看了就知道怎么拆，不解释，很简单，手指就能拆开，不会坏的，放心！

看到后视镜连着的接头，轻轻一按一把就分开了

把原来的胶布从下向上慢慢撕一点上去，方便接线

重点！这个是错误的接线，就是论坛有哥们说的接正极的是纯黄色，负极是纯黑色的线，这是错误的，我也很单纯没测试就直接破线，结果发现不对，用电笔重新测，来回开关ACC确定线路

破错线了

用胶布封好吧

封好后

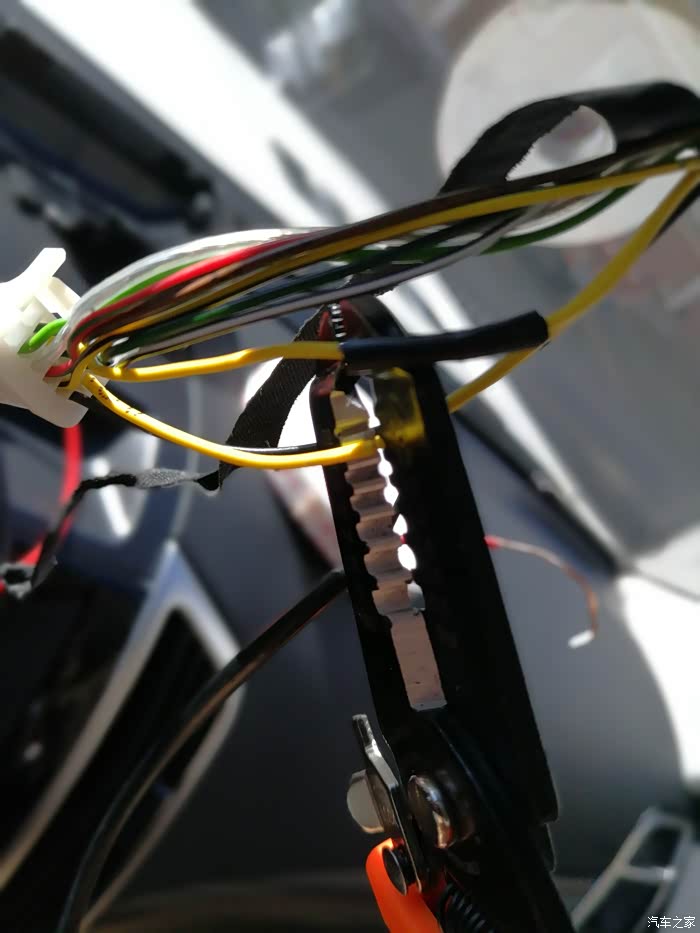

剪线很简单，用剪线器轻轻一夹，然后用手往两边把皮推一点就行，不用剪断

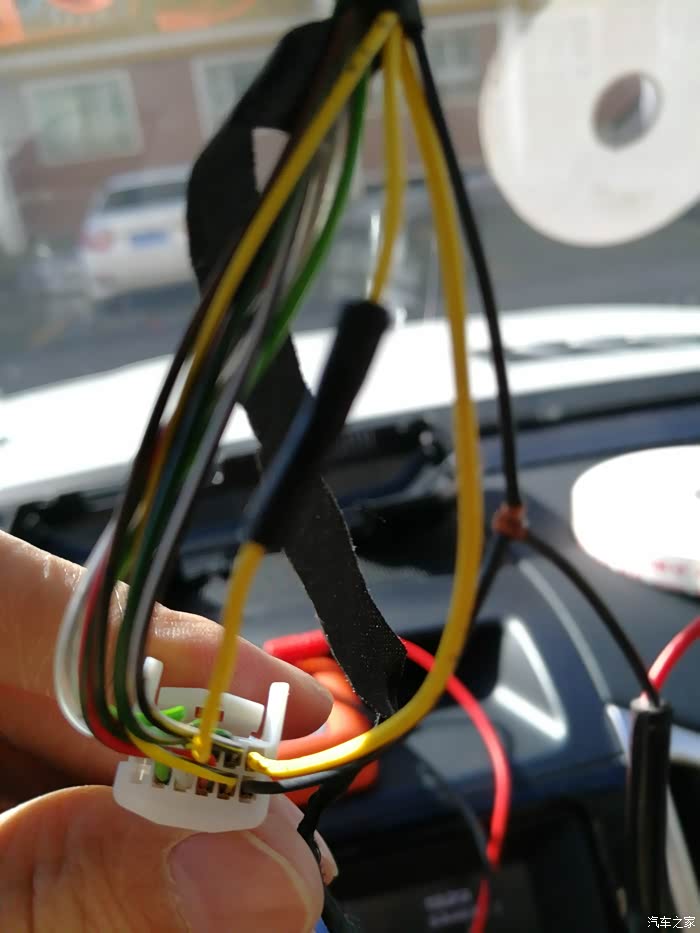

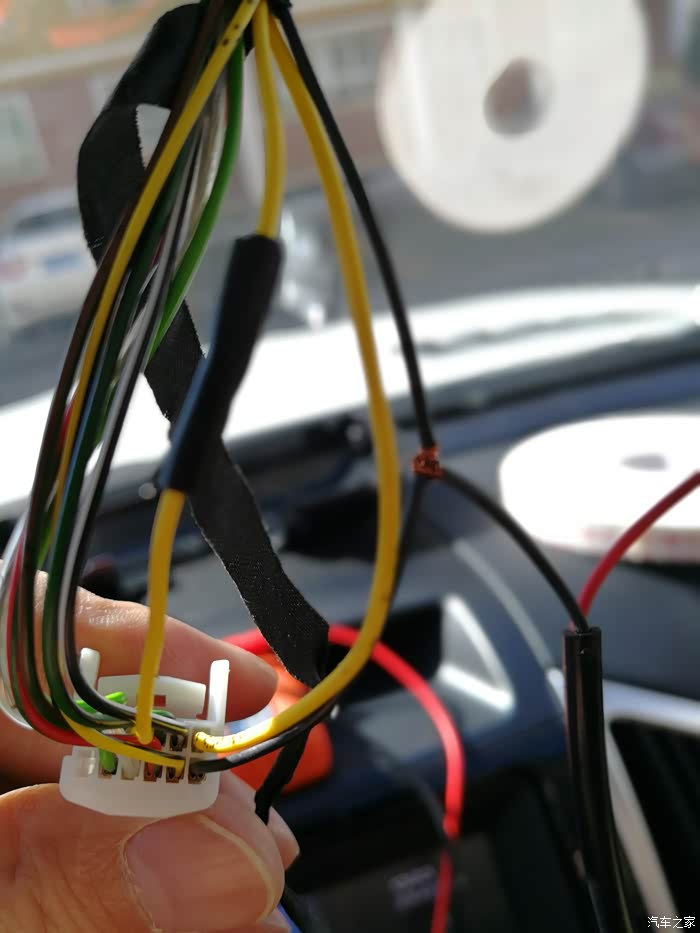

这里已经讲了错误的接线，大家不要再尝试！如上图，实际是和黑线平行的那根有小黑点的黄线才是ACC正极，纯黑的黑线是负极！就是上图那根线，就挨着黑线的那根有黑点的黄线！不是纯黄色的线！不是存黄色的线！找黑线旁边的没问题！两根线平行靠在一起的！

倒挡，妥妥的，没任何问题！

倒挡没问题，不断电

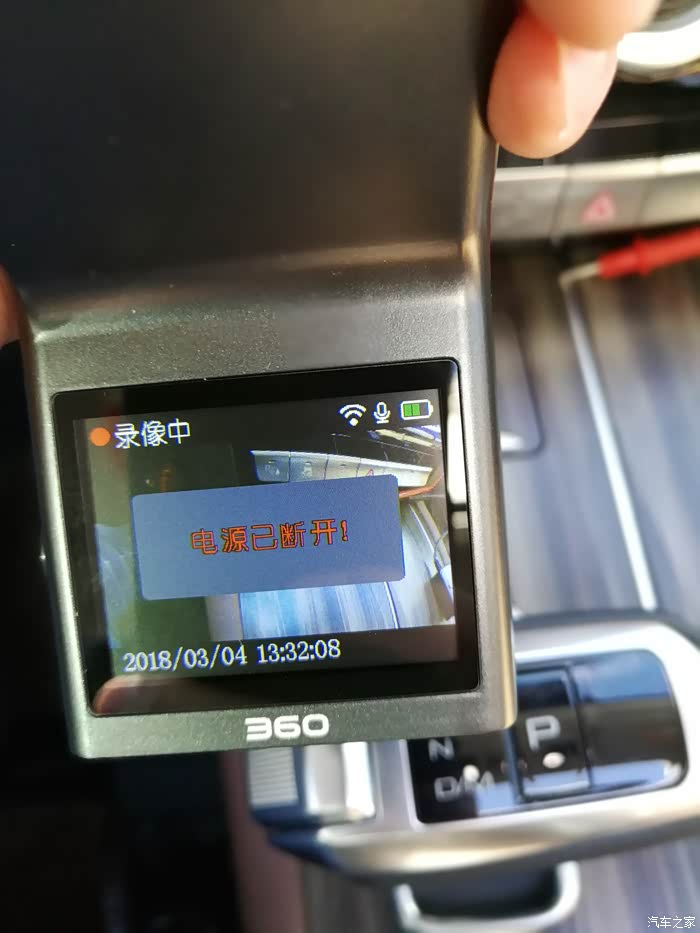

关闭ACC，自动断电

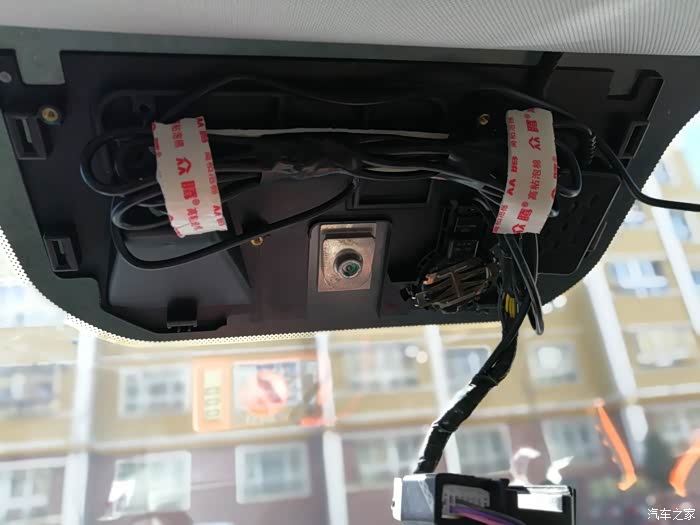

大盒子上位置很大，我把变压盒子粘到右边，可以借鉴！多余的线扎一起，最好用海绵胶粘到盒子上，以免走烂路异响！下面也贴上海绵胶，一会盖上盒子的时候刚好抵住起缓冲作用，减少异响。

都粘一点

出来的线留一点在外面就行，大盒子上面留给后视镜走线的刚好有位置方便出线，非常方便

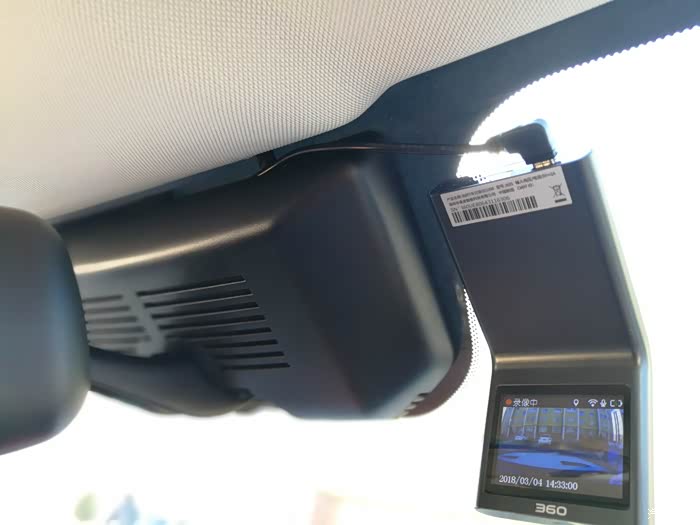

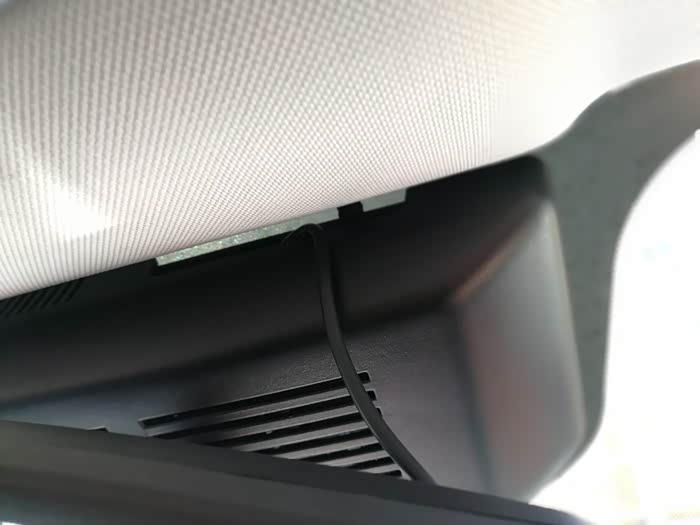

就这样走线出来，装上大盖子后的样子，线和记录仪的位置刚好！

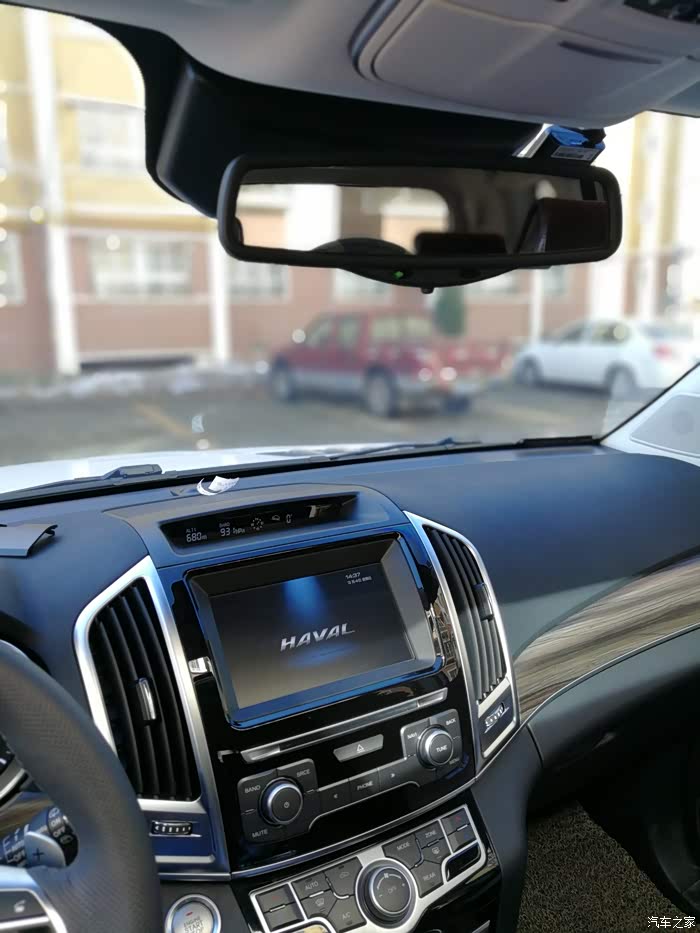

主驾驶位置看视线不受影响

OK，我自己的是柴油舒适版的车，据我判断，应该汽油版也是完全一样，高配也可以参考教程，估计也是一样的。

很多人担心3个问题！
第一，想简单又不敢拆后视镜线盒，其实真的很简单，没有那么复杂！
第二，不知道怎么找线接，怕线接不好会出问题，本人亲自测试，跟着老司机走没问题！
第三，常见的是否ACC通电启动和关闭，是否倒挡影响行车记录仪工作！全部完美解决！

最后说一下你们也可以试试，这种接线其实很简单，没有那么复杂，不需要电工知识！
你会收获完美的体验，最合理的走线，理想的ACC启停同步开关，不会有倒车断电的烦恼，当然，记录仪安装的位置也完美！

补充小知识（后视镜电源挂倒档断电是因为后视镜具有倒车解除后视镜防眩目的功能，你接到这根线上也能用，但是避免不了倒档断电的苦恼）
有问题我知道的一定回复大家，希望大家安装记录仪也能完美！
