森雅加装散热风扇提高冷凝器散热效果

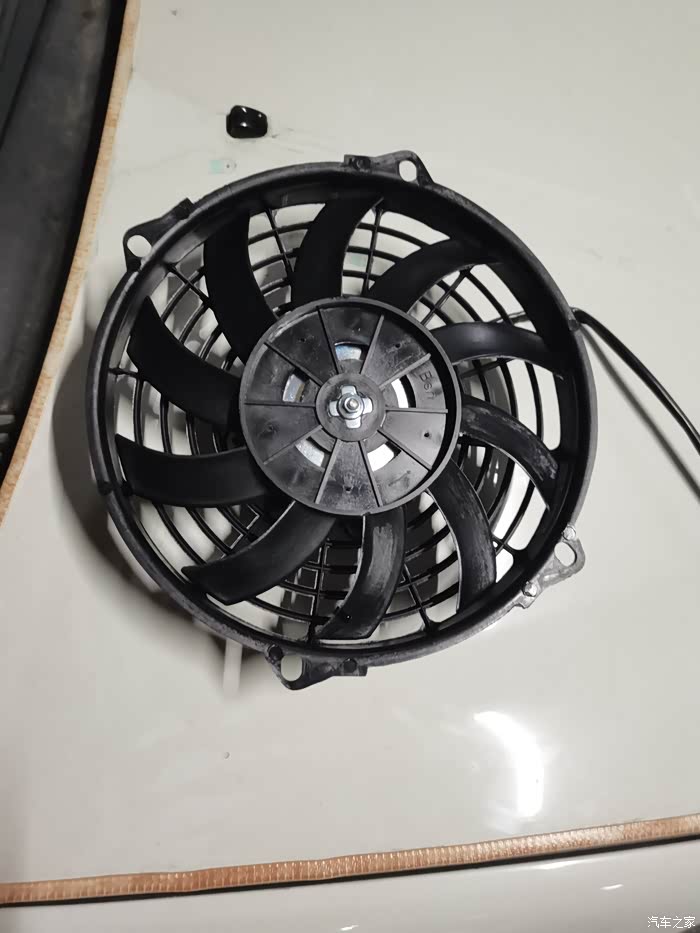

加厚外壳九寸12V120W双轴承纯铜电机风扇转速2895（我用手持转速表测得）。不要贪图便宜买那些铜包铝电机。
安装风扇所需的五金件 最后只用了两个小号的支架，其余配件留着备用。

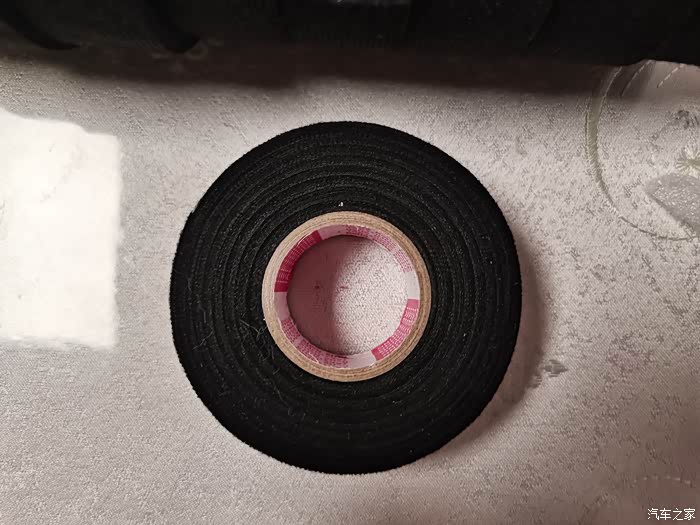

所接的线都有用绒布包布处理一下这样既美观有安全

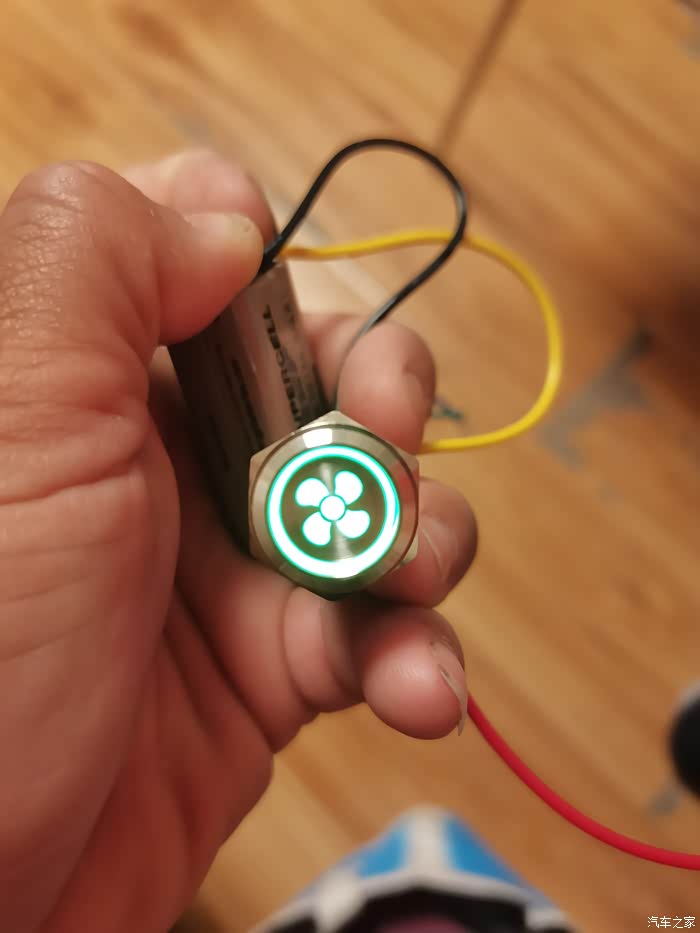

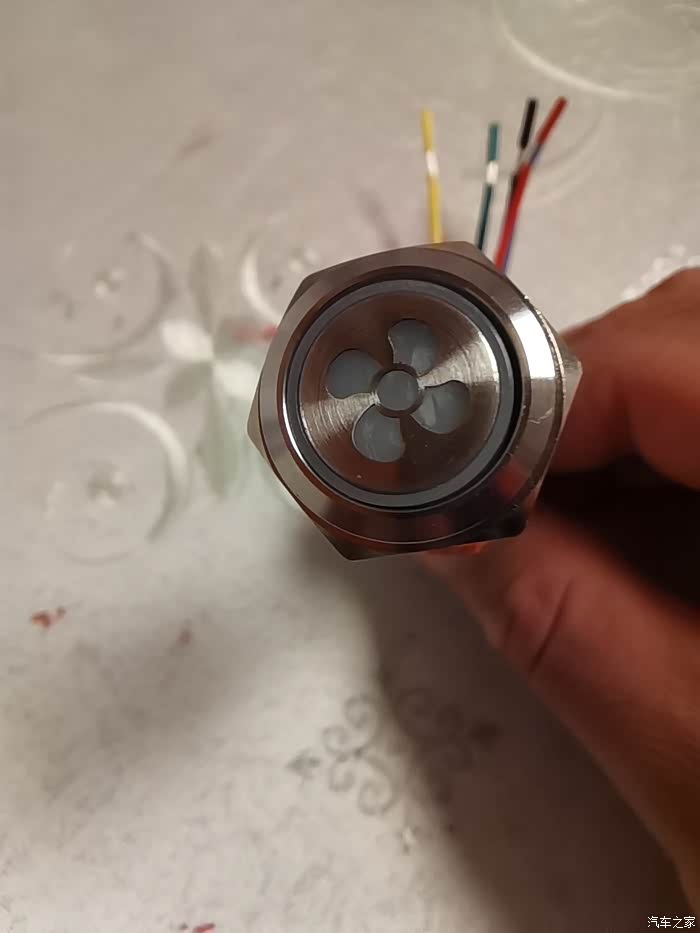

按下去LDE绿色指示灯点亮，全金属小按键非常漂亮。
按键没工作的样子 LED指示灯不亮
连接四线继电器 接线非常简单

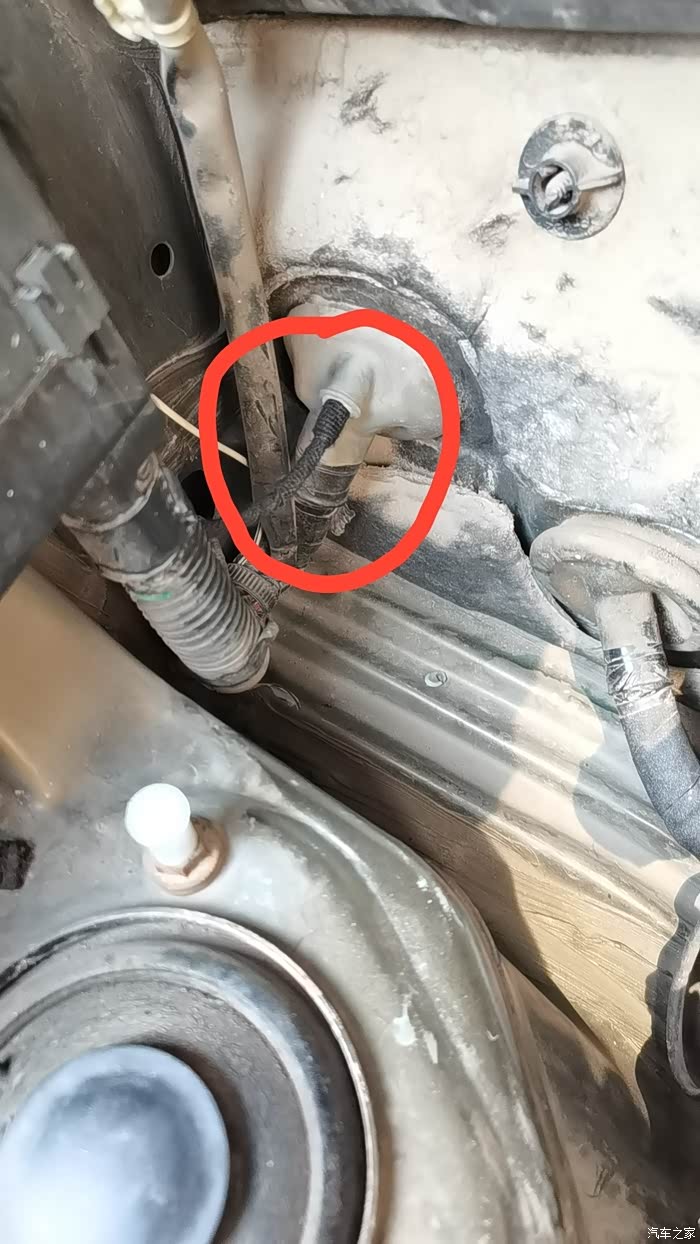

继电器控制线从画红圈密封圈里穿入驾驶室里面连接开关。

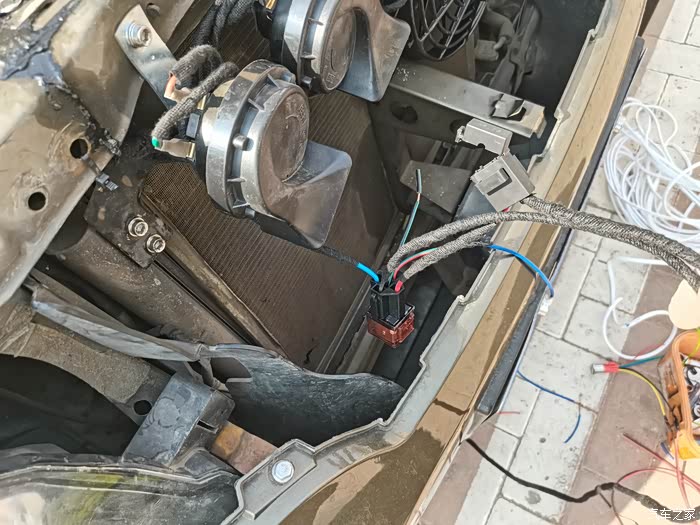

安装风扇和继电器 所有线路测试好了都用绒布包布包好。

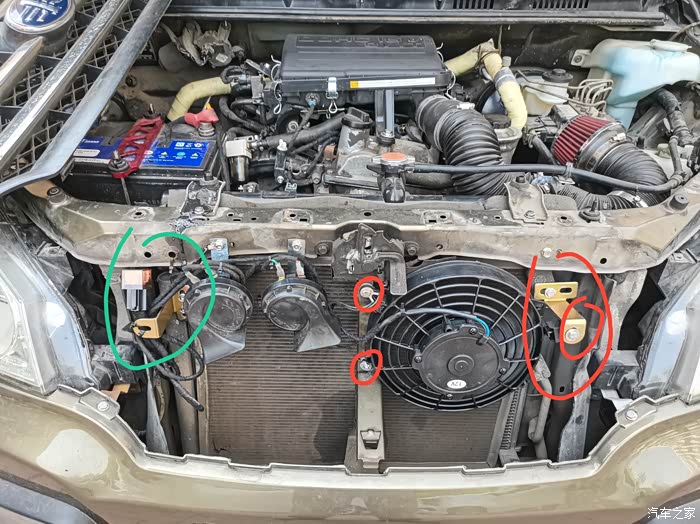

一个直接固定继电器，一个直接固定风扇支架。画红圈的位置是固定风扇三个点固定后非常结实，接线方式为吹风。

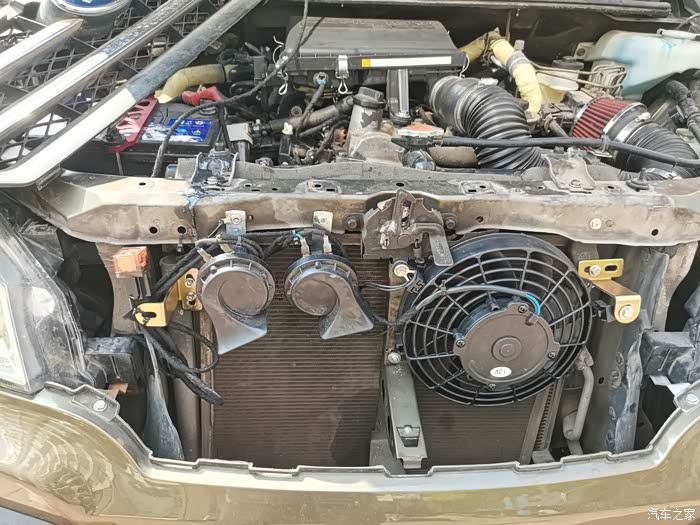

风扇大小正合适 非常完美，通电测试后风量非常大

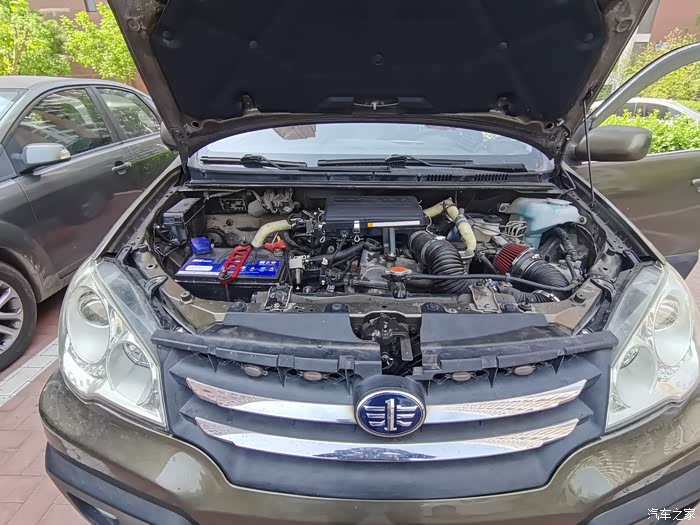

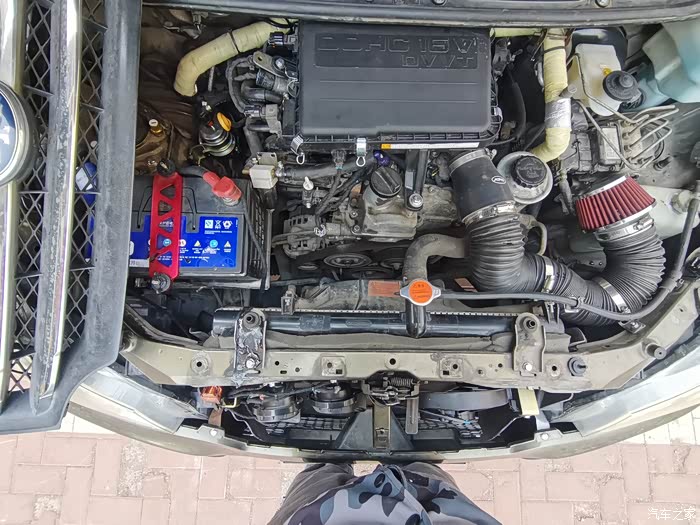

风扇继电器都装配完成，恢复原样。

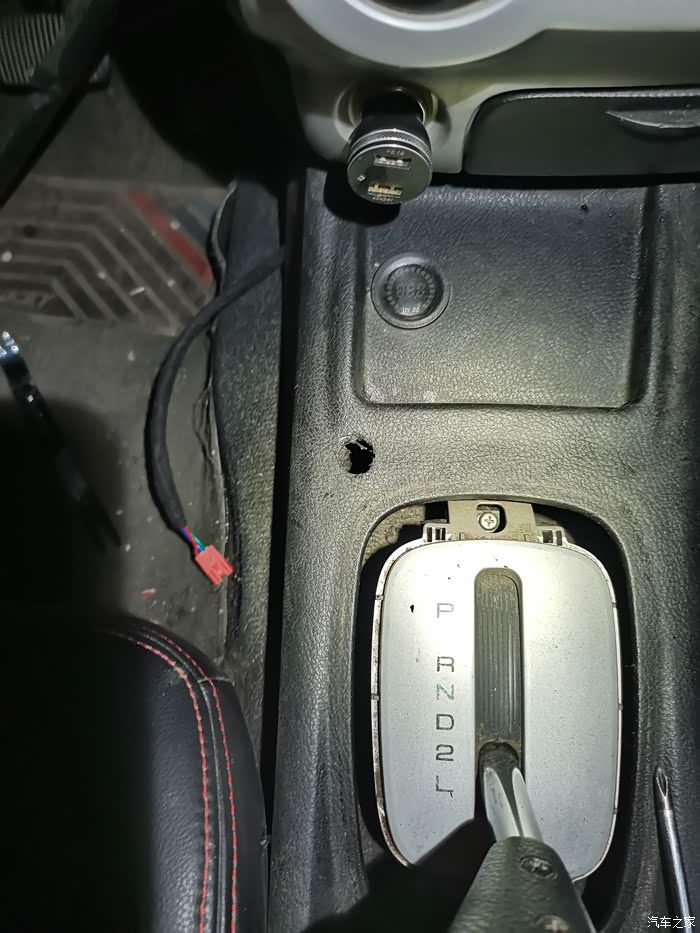

这个位置开孔后接好继电器控制线和开关正负极，金属小开关正负极直接从点烟器取电即可。

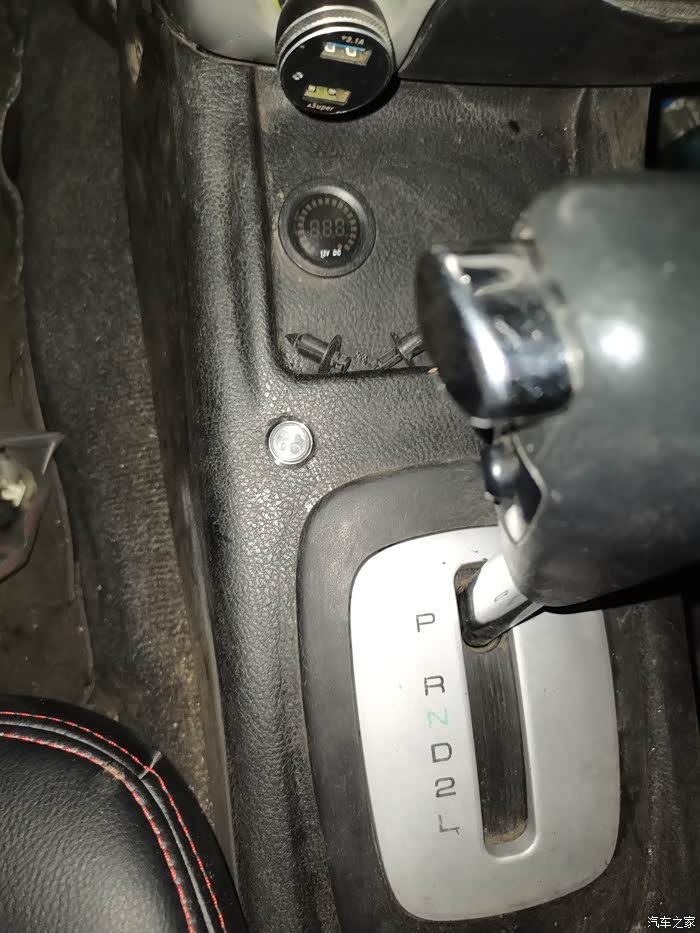

安装好了 位置非常好
按下去启动风扇而且绿色指示灯点亮，手动控制比较方便。
打开空调，风量调到一档 出风口平均温度。只有冷凝器散热好制冷效果才能好，此项改装有效提高原地怠速或是低速堵车下空调冷凝器散热问题。
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
继电器接线方法：（独立开关）
继电器红线 接电瓶正极
继电器蓝线接风扇正极
风扇负极接电瓶负极
继电器黄线接在开关上和电瓶串联
继电器另一根黄线搭铁
继电器最大电流不能低于40A

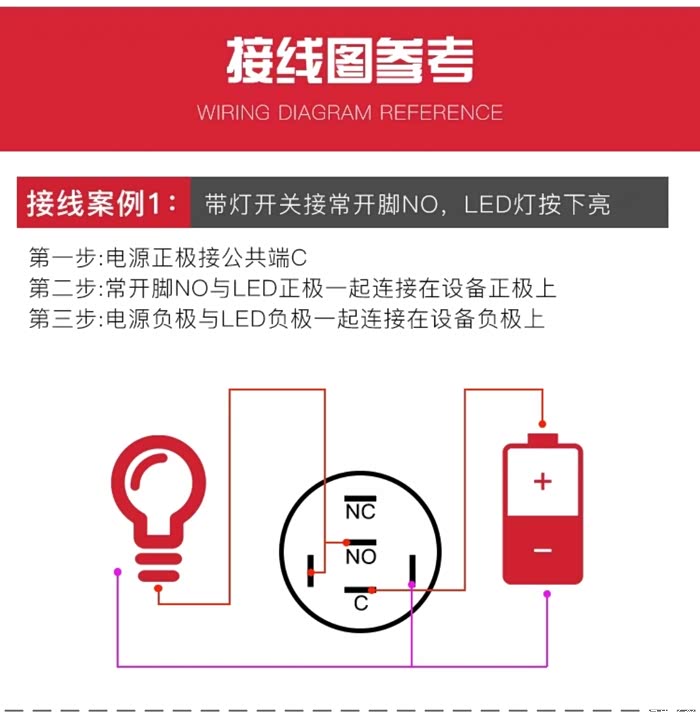

独立开关接线图：
