【教程】2018款马自达阿特兹行车记录仪安装教程(保险盒取电暗线)
本人买的隐藏式的行车记录仪支持停车监控的，取电要求走保险盒。那就自己动手吧！
先来看看2018款阿特兹的左下角保险盒的内部吧。

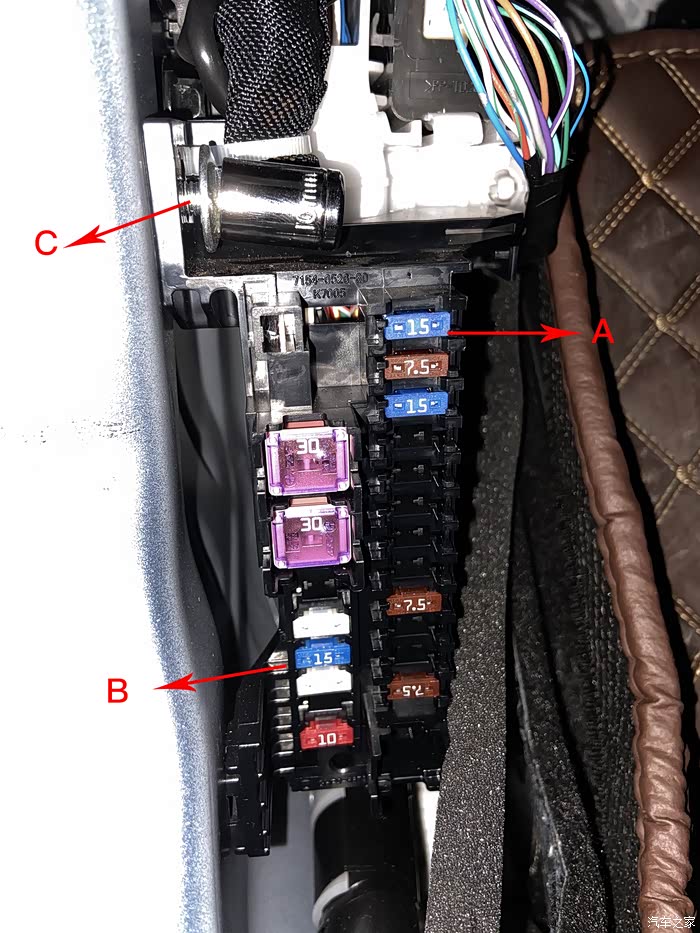

2018款阿特兹驾驶位左下方保险盒。A是ACC保险丝，电流15A的。B是常电保险丝，电流15A(常电用于24小时停车监控）。C是螺丝，用于打铁接电。C螺丝需要用10mm外六角套筒扳手。
先来看看2018款阿特兹的左下角保险盒的内部吧。
2018款阿特兹驾驶位左下方保险盒。A是ACC保险丝，电流15A的。B是常电保险丝，电流15A(常电用于24小时停车监控）。C是螺丝，用于打铁接电。C螺丝需要用10mm外六角套筒扳手。
（图1）
接下来，我们来看看行车记录仪连接线的各接头部分。查看图2

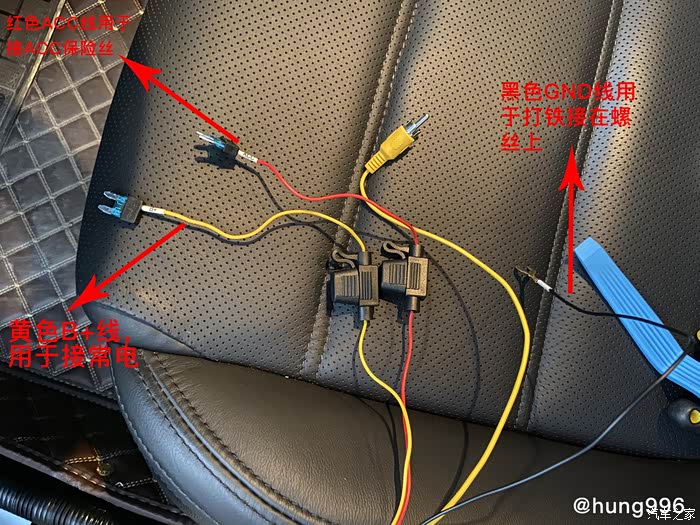

这是我买的品牌连接线的各接头说明，各位可咨询商家自己的连接线上各个接头的用途。黄色B+线和红色ACC线都是蓝色的保险丝，所以接到保险盒里最好是一样大小电流的保险丝。
这是我买的品牌连接线的各接头说明，各位可咨询商家自己的连接线上各个接头的用途。黄色B+线和红色ACC线都是蓝色的保险丝，所以接到保险盒里最好是一样大小电流的保险丝。
（图2）

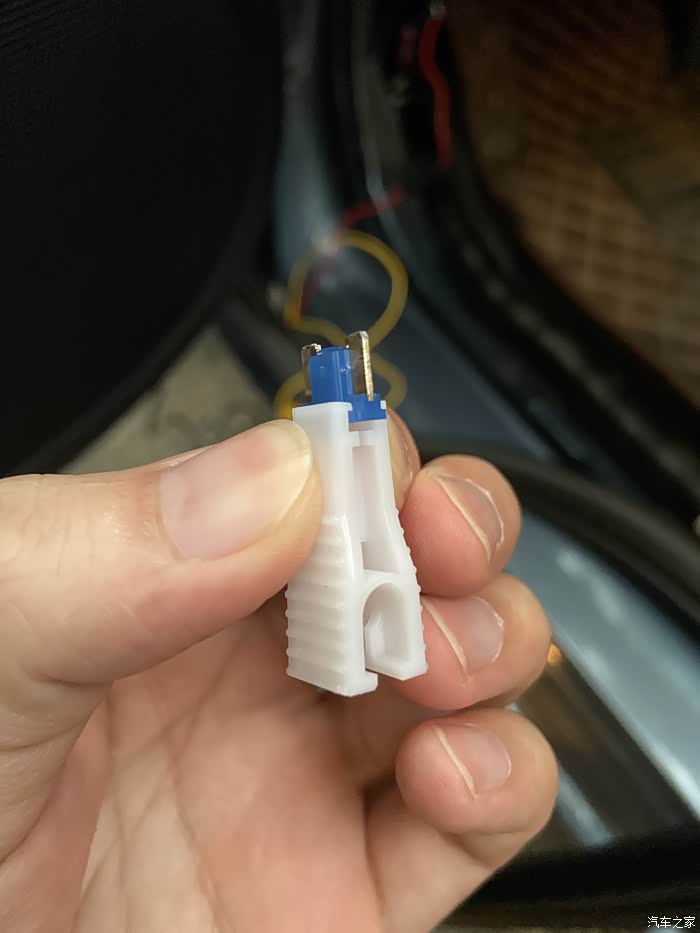

首先我们把图一中的A、B保险丝拔出来，保险丝比较小，手指比较难拔出来，可以打开发机舱里的保险盒找找白色的小镊子，白色的小镊子可以方便把保险丝拔出来。
(图3)发动舱里的保险盒里面有小镊子。
接下来我们把红色ACC线的保险丝插头插在原来图1中A保险丝的位置，把黄色B+线的保险丝插头插在图1中B保险丝原来的位置，然后把黑色GND线的铁片插在C螺丝缝里，扳手拧紧。
然后我们进行走暗线布线，主要走密封槽里，如图4。沿着密封槽走线走到A柱顶部缝隙处。
然后我们进行走暗线布线，主要走密封槽里，如图4。沿着密封槽走线走到A柱顶部缝隙处。
（图4）

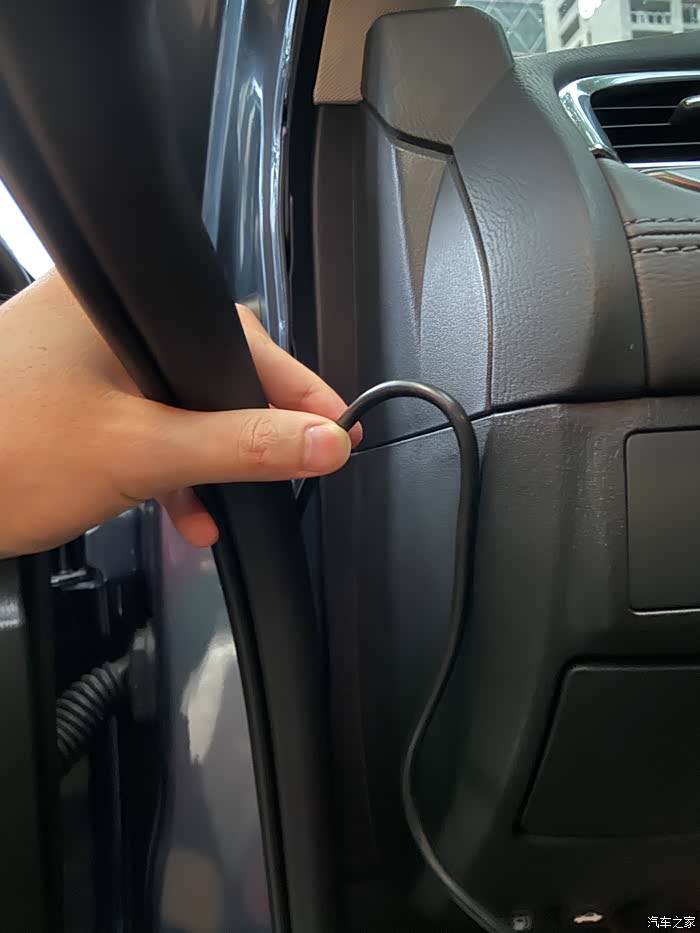

走到A柱顶部之后，把线塞到主柱缝隙里。如图5
（图5）

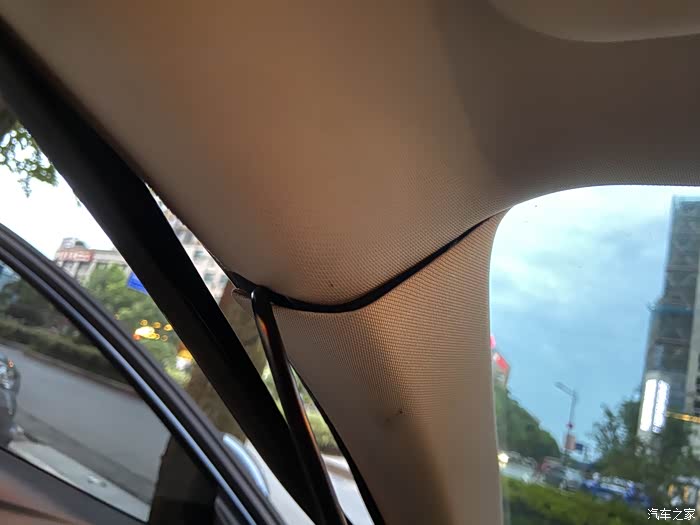

接着把线都塞在顶部缝隙里，如图6。最后把接口插在行车记录仪上。
（图6）

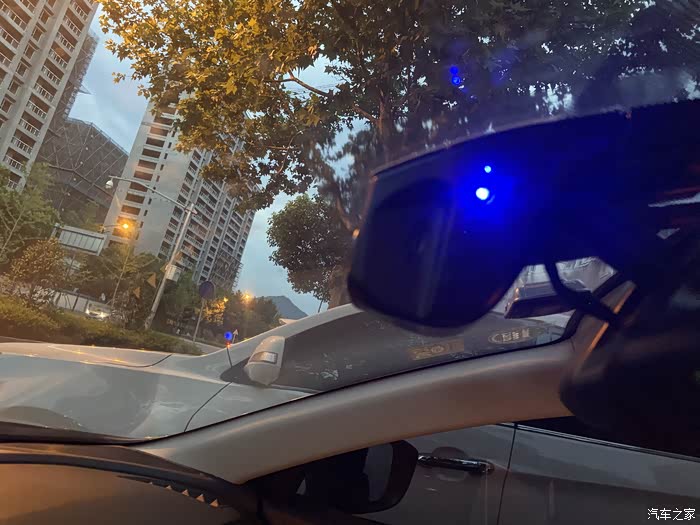

最后图7完工照，行车记录仪运行正常。关掉发动机，拍了拍前挡风玻璃，停车监控启动，过了1分钟之后，记录仪自动关闭。
（图7）
