自制后备箱置物架

1 20 发布于山东 2025-01-21 14:44:17 只看楼主修改帖子

先交代一下起由

我的车是20款2.0七座，二三排可以放平，平时第三排极少用。
今年国庆三个人自驾去了一趟昆明，两大一小。来回八天时间，时间比较赶，途中就不想下高速找酒店了，准备在车上凑活睡一晚。不常用的东西和行李都放到车顶行李架上了，常用的东西在车里没地方放，就想着加个后备箱隔板。在网上找了一些，有原车的隔物帘，但是软的放个抽纸都往下塌；还有铝合金做的硬质置物架，比较中意，但当时现买来不及了。
从云南回来以后，一直在琢磨这事儿，仔细看了网上的图片，感觉结构也不是很复杂，铝合金框+铝合金层板，就要大几百，而且感觉结构也不是很合理。自己就想着重新设计一个，自己买材料，自己做。从开始构思、拆看车身结构、准备材料，安装，前后大约一个月的时间。

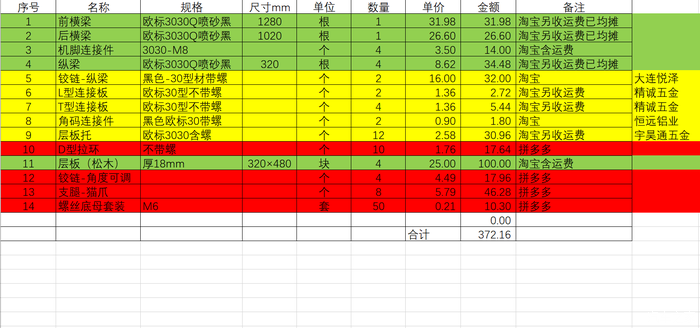

用的主要材料我列了个清单放在最后，下面开始上图

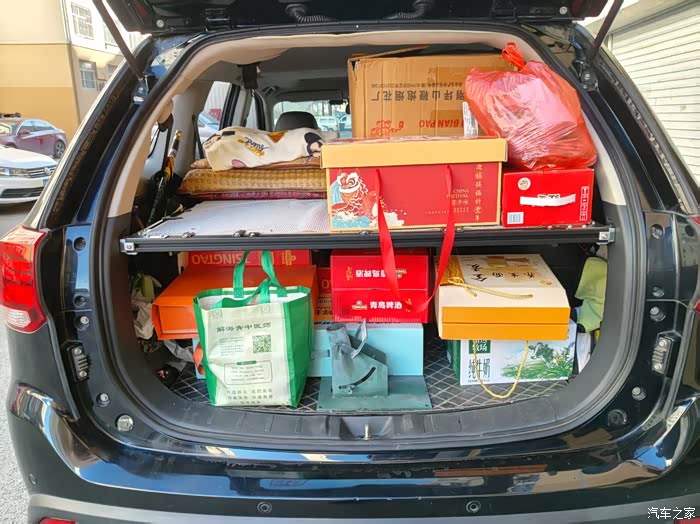

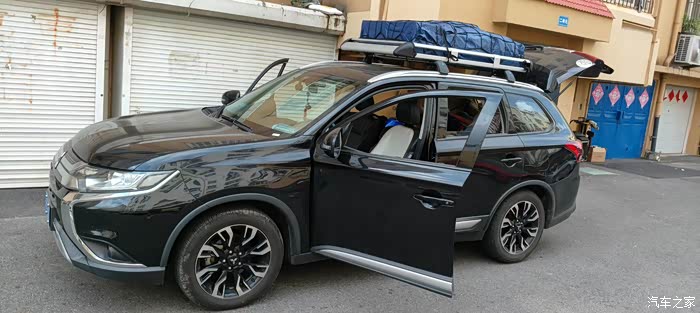

国庆节出去的时候，把行李放在上面，车内空间腾出来躺着睡觉。

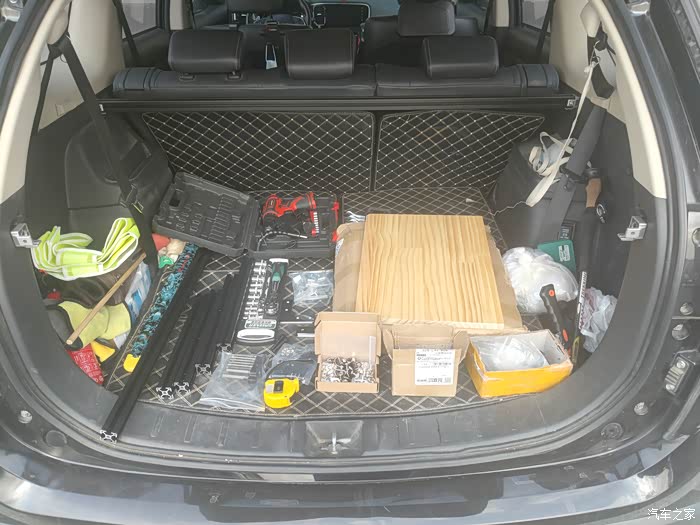

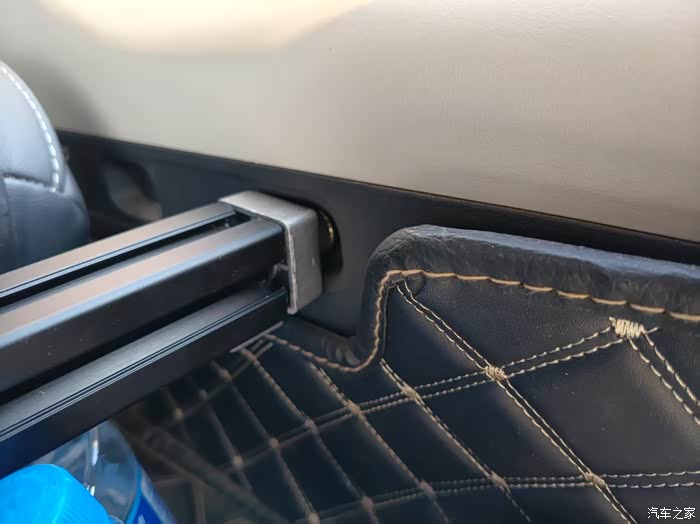

先准备材料和工具，大体就这么多，放在一起显得比较乱。这张图能看出来，前面的横梁我已经装上了，两边是顶在那个凹槽里的，凹槽原来是安装隔物帘用的。后面横梁的安装位置，也是借用隔物帘的凹槽，只不过我里面的螺丝和塑料卡扣拆了，扩成φ13的孔，然后拉铆了M8的螺母，把固定座拧在上面，特别牢固。

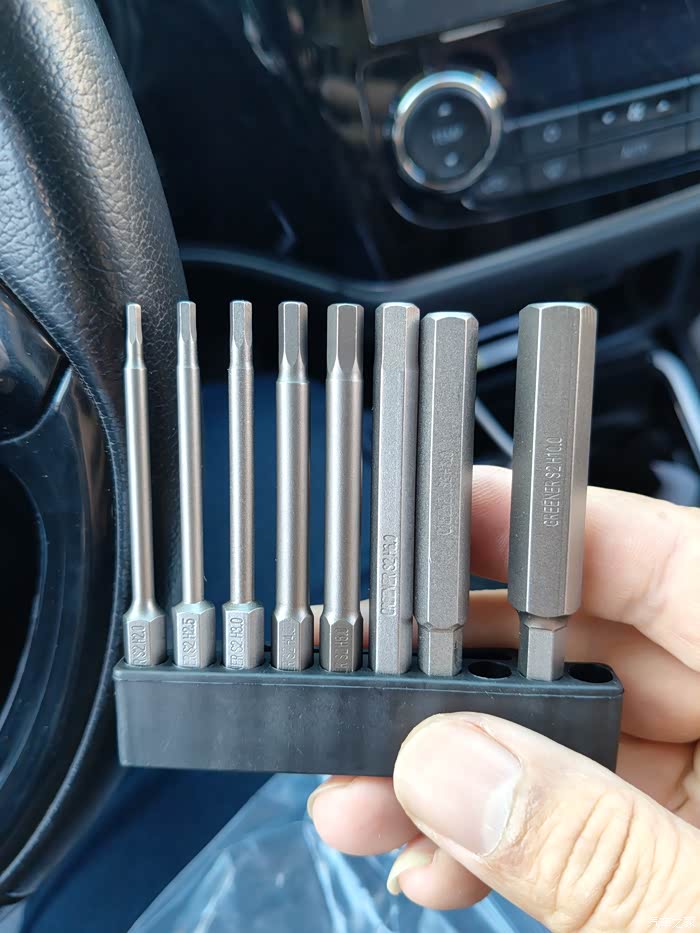

发现自己的工具箱缺一套机用内六角，买一套

家里的工具就是这样越来越多。

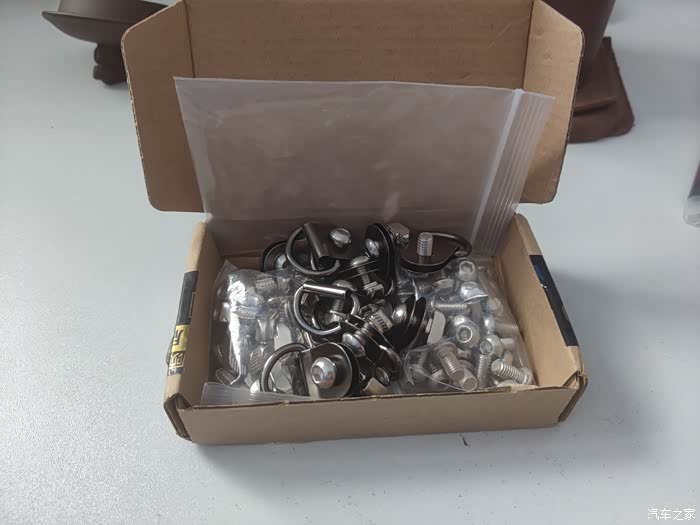

还买了好多铝合金型材用的螺丝，黑色的是拉环，用处后面讲。

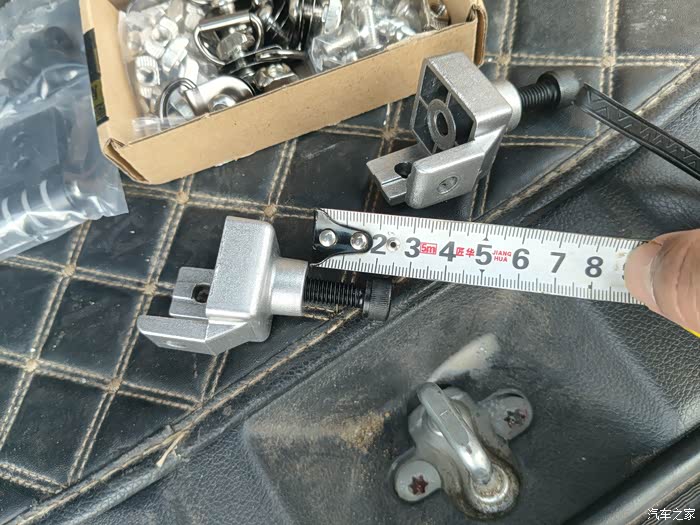

这是前横梁的固定件，由于是顶在凹槽里，为了结合更紧密牢固，需要调整好顶螺丝的长度，找的是M8的内六角螺丝。
后横梁的固定件是要用M8内六角螺栓固定在车上，我这车间里这种螺栓大把

我给改造了一下，把原来的M8螺纹孔给改成φ9孔，然后从图示左面做沉孔φ13.5×10，能容纳螺丝头就行。

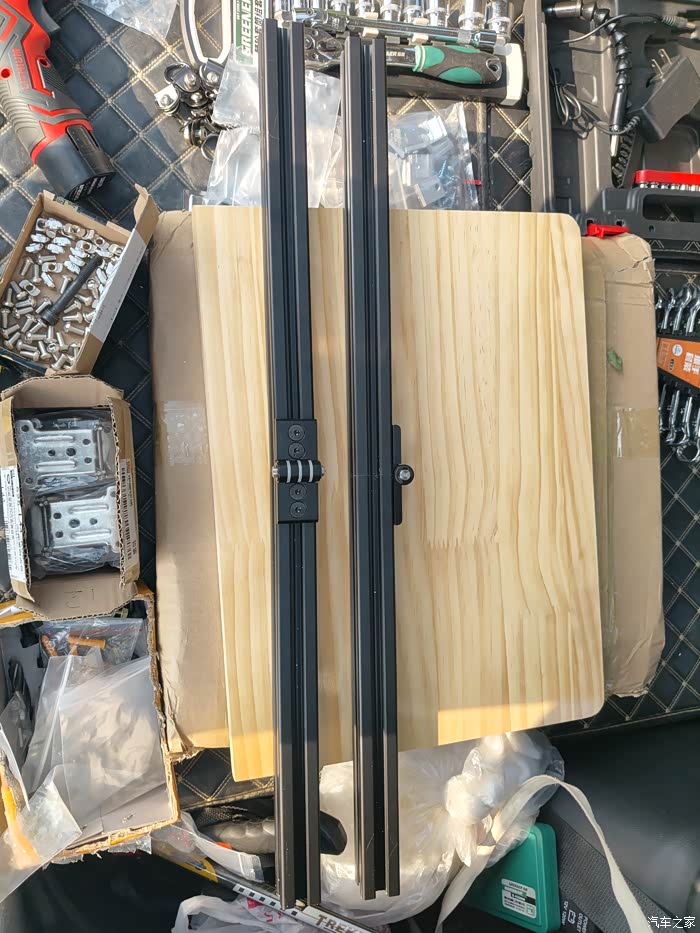

纵梁，采用两段式结构，主要处于安全考虑，后面单独用图讲。

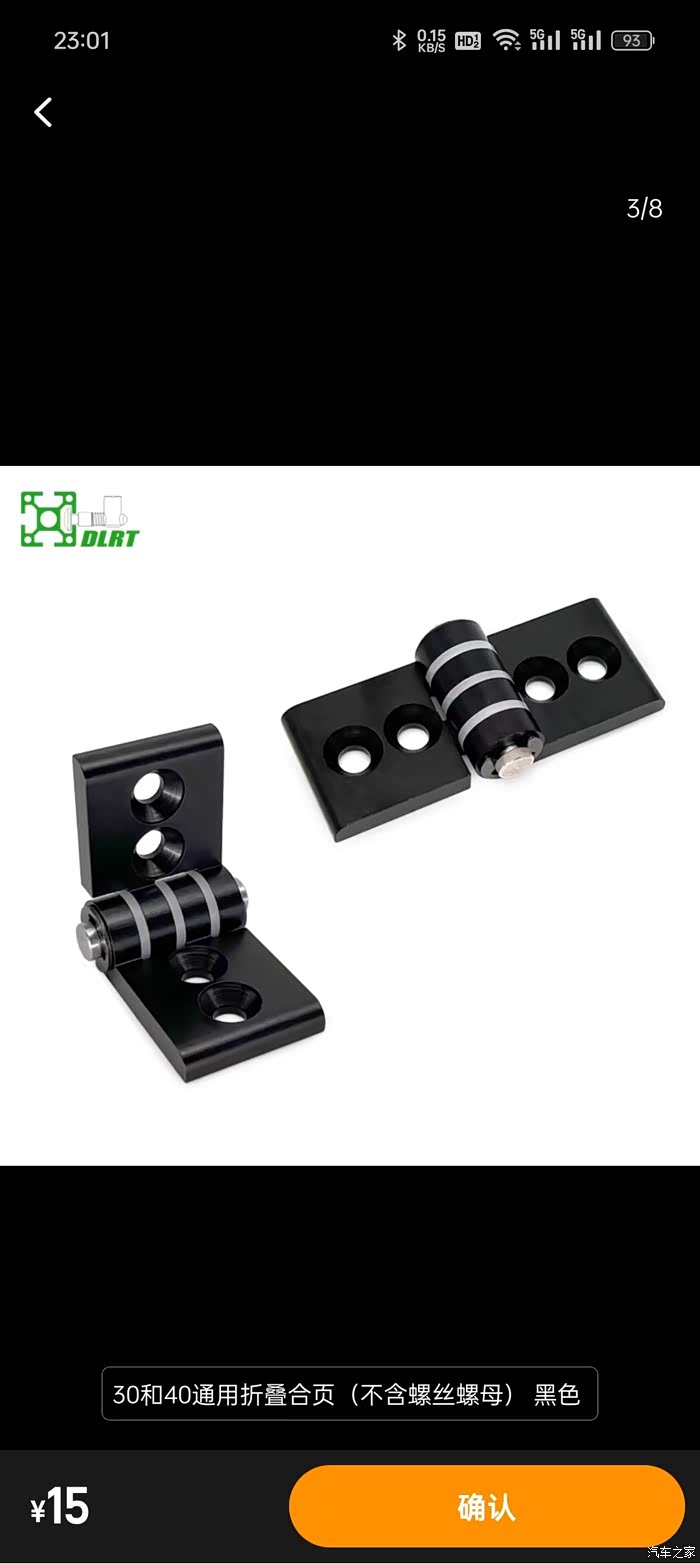

为了安装方便和保证结构强度，专门找了这种异型专用铰链。

这么一个小东西15块钱，而且网上只有一家卖，所以必须给它单独开图说一下

因为它够这个资格。

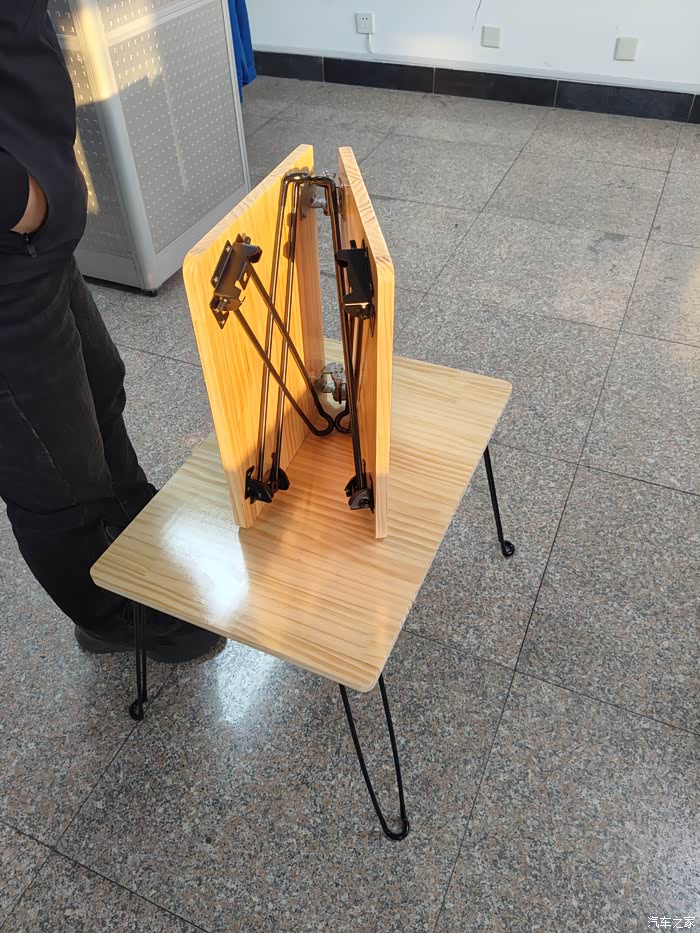

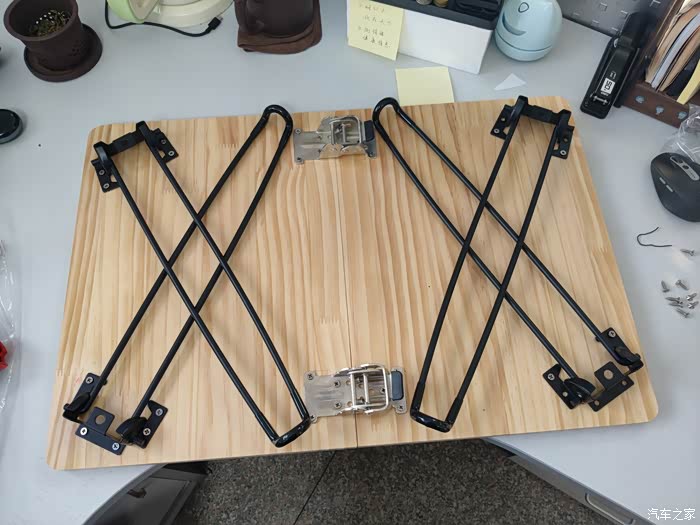

网上买的松木板，做置物隔板，本着物尽其用的原则，给它装上四条40厘米的折叠腿，露营的时候就可以拿来当小桌子用。做成这种两段式折叠结构也是处于安全考虑。松木板的木质不是很硬，但是便宜啊。不想用那些密度板啥的，怕有毒

本来也想用那种铝合金型材板子，安装方便省事，但是就不能构成纯平的面了，而且也就没有小桌子了。

这样就有两张小桌子可以用了

这是初步安装后的效果，然后天塌了

中间怎么会空着一块儿？！然后量了一下，发现算错尺寸了，狠狠地扇了自己两个大嘴巴子

960÷2算成了430，整整差了10厘米。

也是要面子的人

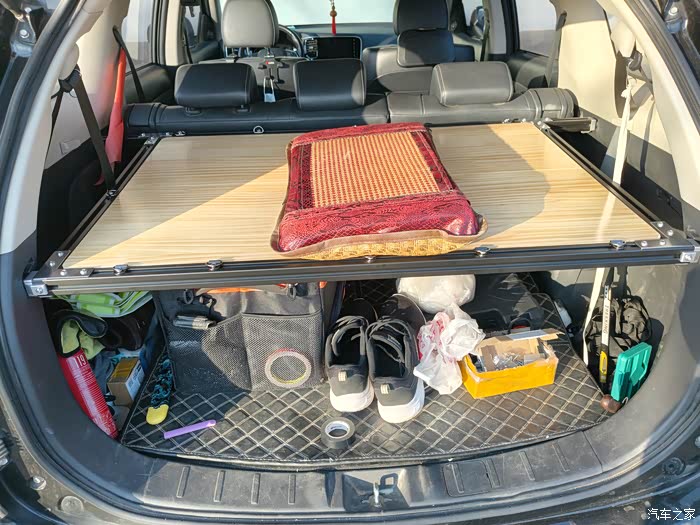

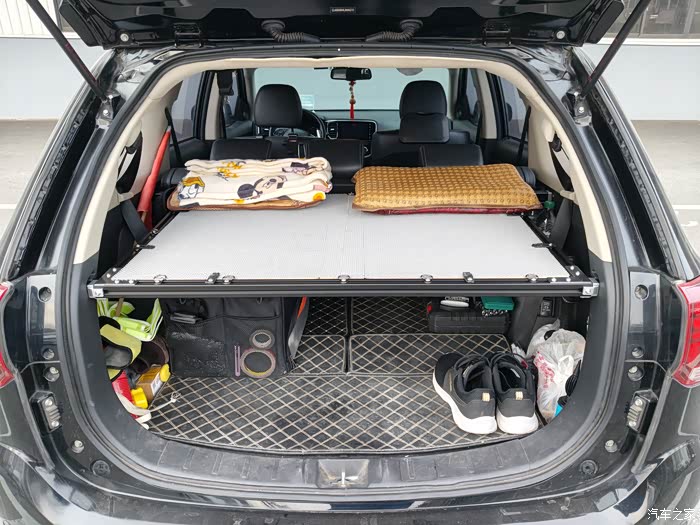

先拿枕头遮一下，拍张照。初步的效果，基本就这样。

后来又订了块板子，把中间的空洞补上，还是两段式。超出预算的这块费用，自觉的从自己零花钱里扣除

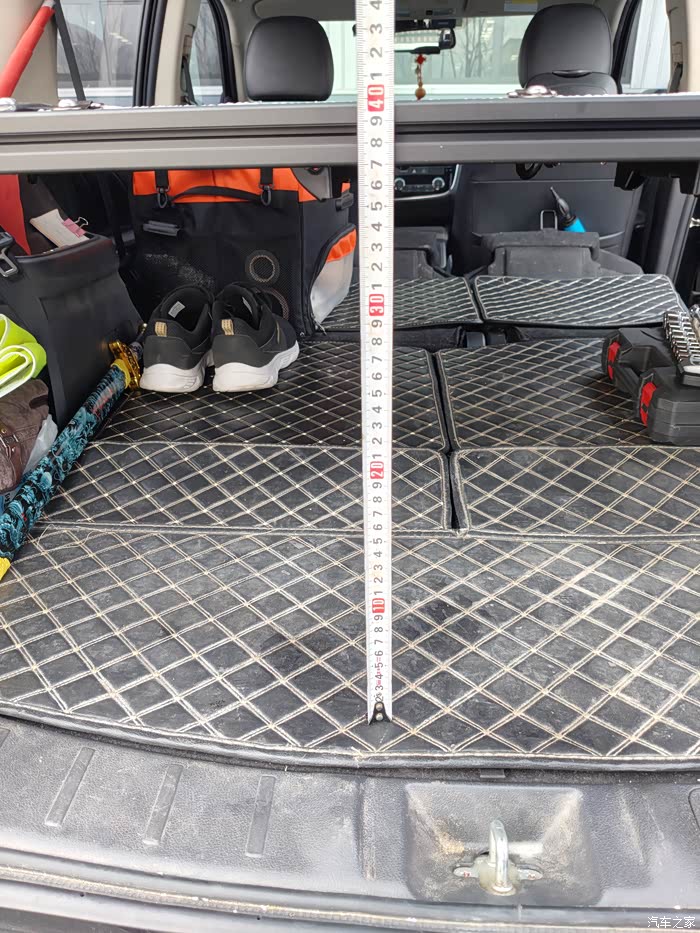

前面高度36厘米。

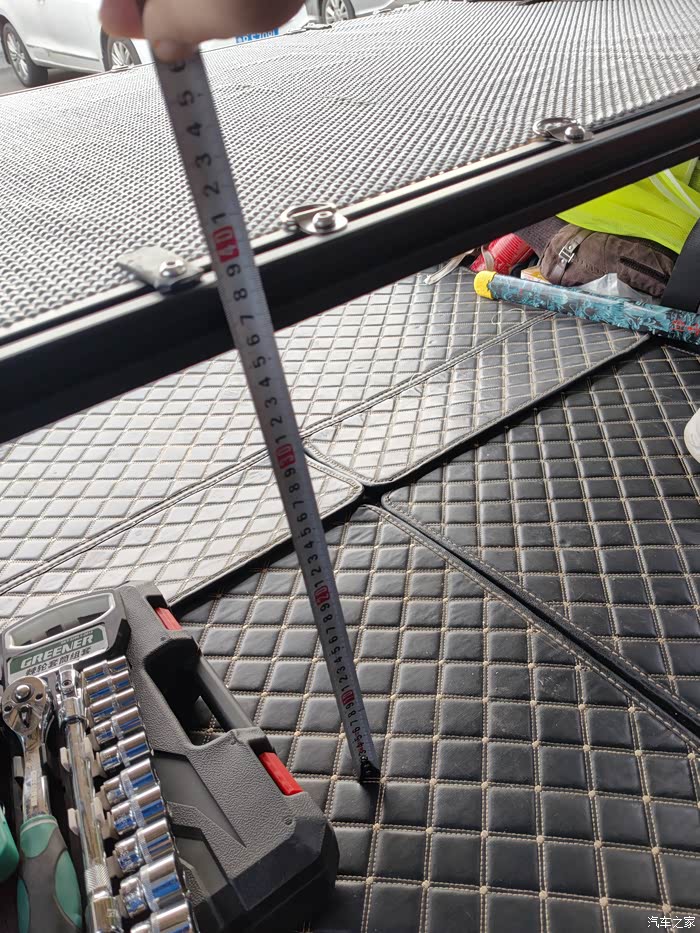

后面高度37厘米。

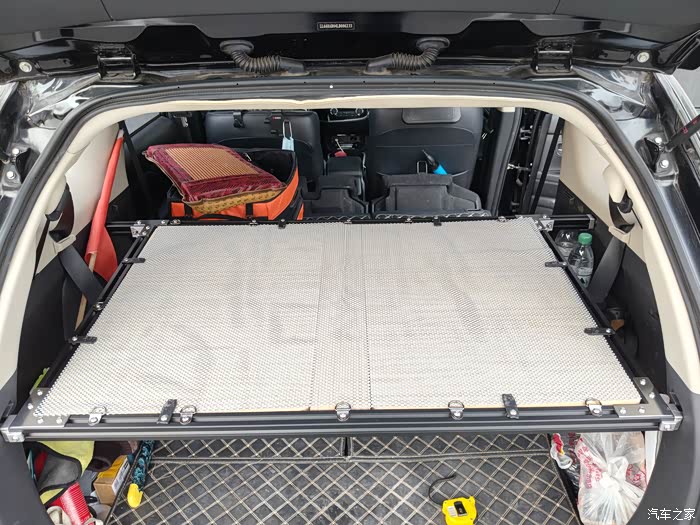

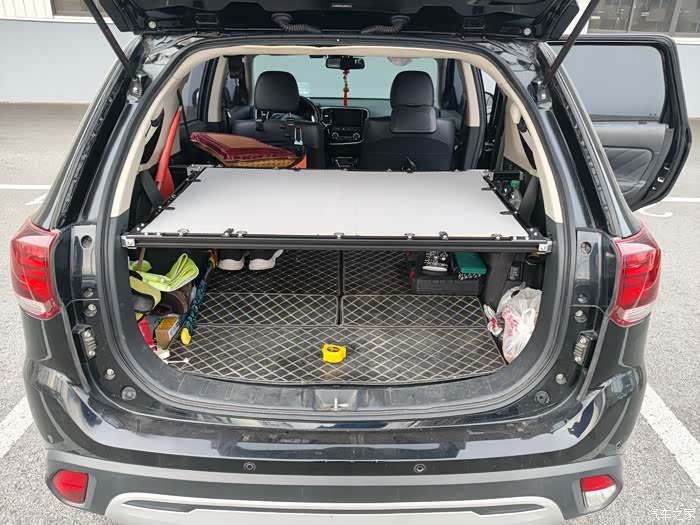

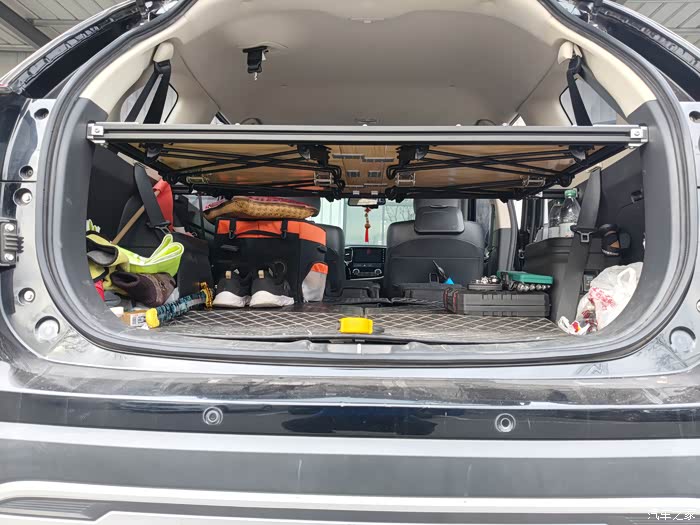

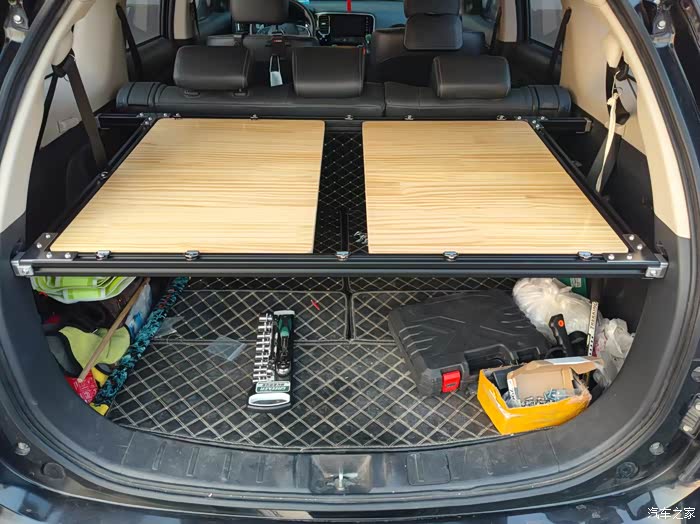

完整的安装完成之后的效果，下面躺着睡觉，上面可以放东西。拉环，做为固定物品的锚点，可以用网或捆扎带。松木板重量太轻，颠簸有异响，上面又加了几个快拆压板。为了防滑和保护木板，又加了一层防滑垫。

从上面拍的效果，能看清楚，铝型材之间的连接情况，用了L型和T型的连接板，还有两个90度角码，非常稳固。如果要用第三排，或者装大件，只需要拆四个角上的固定件上面的8个螺丝，就可以整体把置物架拿下来。我的可以临时放车顶行李架上。

大功告成，手动撒花撒花

所有物品归位。

特地说一下前面提到好几次的安全考虑，如果这个置物架是一个整体的话，如果被追尾，置物架会整体前移，坐在第二排的人员将面临生命威胁。这个问题的解决方案，我考虑了很长时间，包括纵梁和隔板的形式，最终选择了现在这种结构。如图示，当遇到后方来的冲击，后横梁会前移，纵梁和隔板会向上折叠溃缩，从而减小或消除对前横梁的冲击，避免伤害第二排乘员。
