自己动手改装行车记录仪取电及走线

1 30 发布于 2015-12-26 00:45:15 只看楼主修改帖子

前几天在网上买了个记录仪（USB线作为连接线，不是点烟插头一体的线），但无耐虎子的点烟器不给力，害我半夜三更起来去拔了，这么冷的天……
于是又在开淘网上流行的转接保险盒85号保险丝的方式，这一套东西一汽配城还买不到。
主要是两样，保险丝取电器与改装USB充电器。（我还买了内饰条拆装工具和测电笔）还送了好几片保险片。上图

一、先将一个5安的保险插在取电线最上端口。由于给的最小的就是5安的，这只能这个了。记录仪本身耗电不大，一安就够，由于有两个USB口，备用一个以后可能装个电子狗什么的，一共3安也就够了。总之不大于我借用的车上保险片（7.5安）的就行。
下图AB是我用于记录仪的保险丝，CD是原车的85号保险丝（直接拔下85号，插到这上）。
翼虎用的都是小号的保险丝。

二、连接取电器和改装的USB充电器，剪掉线头儿，红线对红线接，最好是焊上，不焊的话将两股铜线拧紧，再将剪掉的中间带圆孔的片剪下，用钳子将其对折或是三折，把拧紧的线头夹紧，最后緾上胶带。
如下图，

带加号的接到红线插头上，--的接到黑线上。

三、将取电器头插到85号保险丝上，插紧。

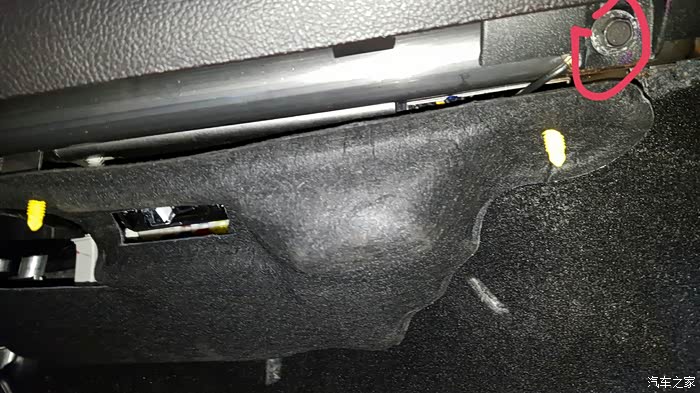

如下图先打开盖板，拔下两个红圈处扣子，一拔就下来。

这盖板实在另人……看不下去。

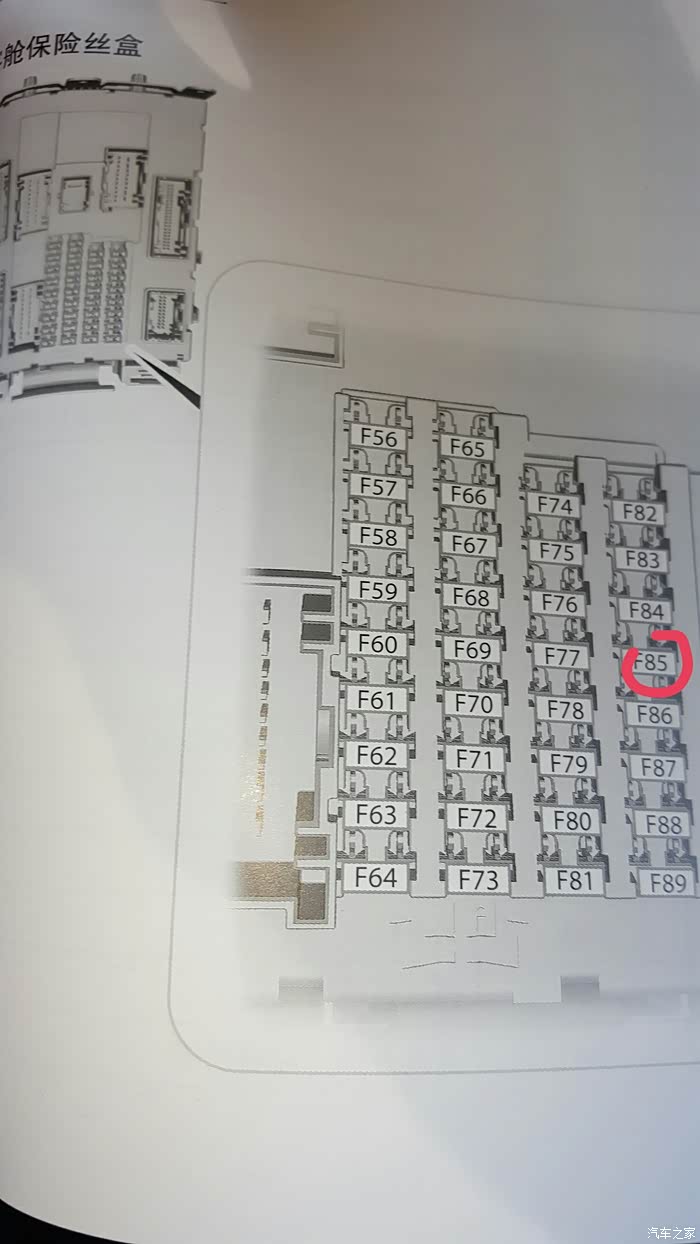

参照说明书确定85号位置。

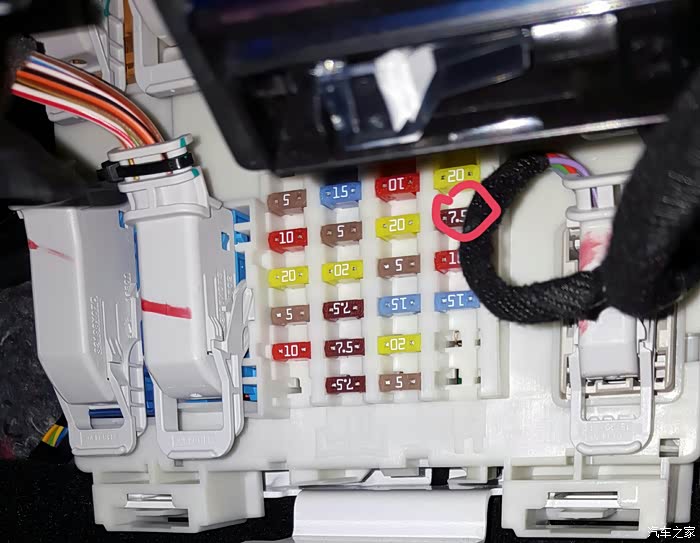

看实物位置，红圈处。

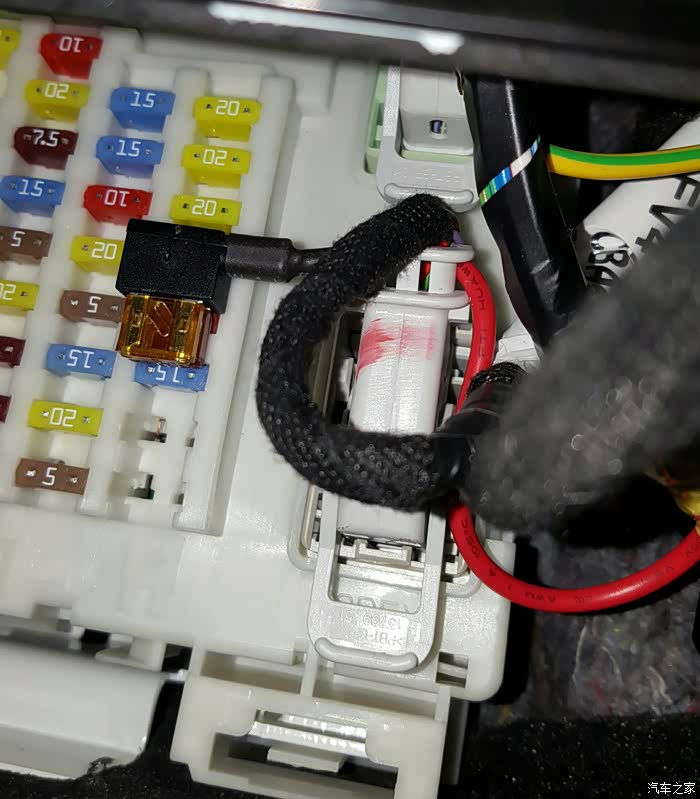

插上。

四、测试通电于否。

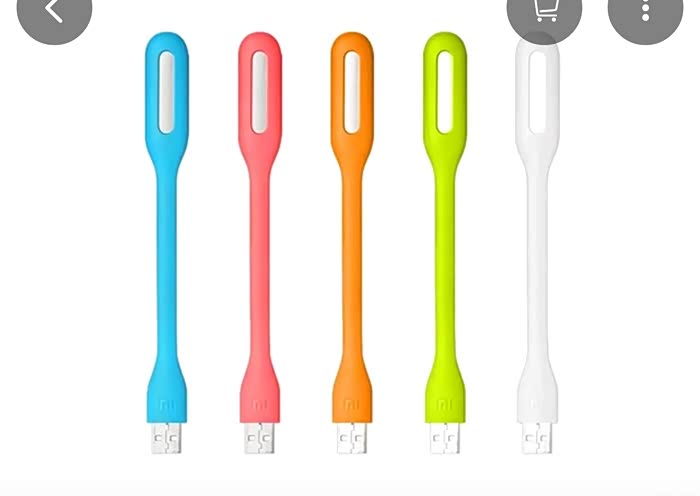

我是直接在USB上插上了家里用的USB灯，然后把黑线碰到搭铁螺丝上。如下图红圈处。灯亮。（前提是在按下一键启动开关，不是一键的插上钥匙拧两格，仪表盘屏亮起情况下。）
之后拔下灯，用搬子或钳子拧下这螺丝，把黑线头的圆孔片再一起拧上去，拧紧。

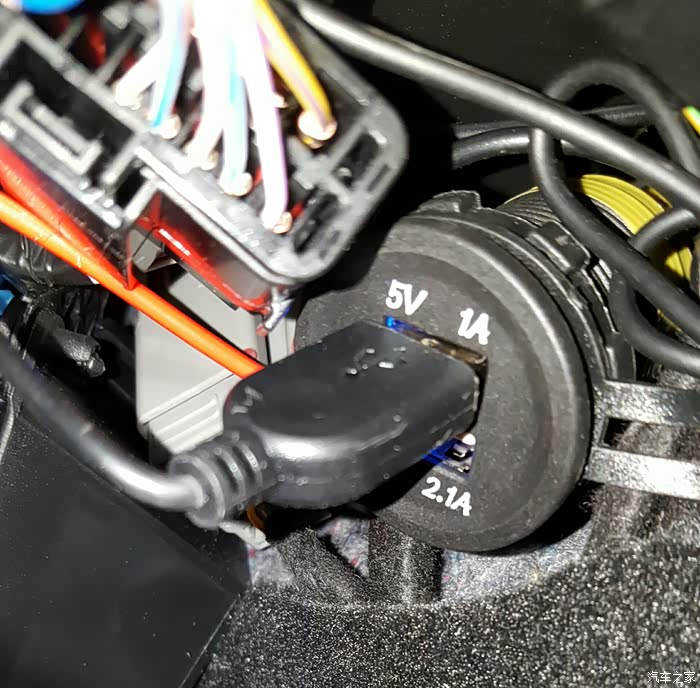

五、插上记录仪接头，看能否使用。之后就是窝藏电线和USB头。多余的线最好缠上。盖上盖板。
如下图。

插上两个扣。

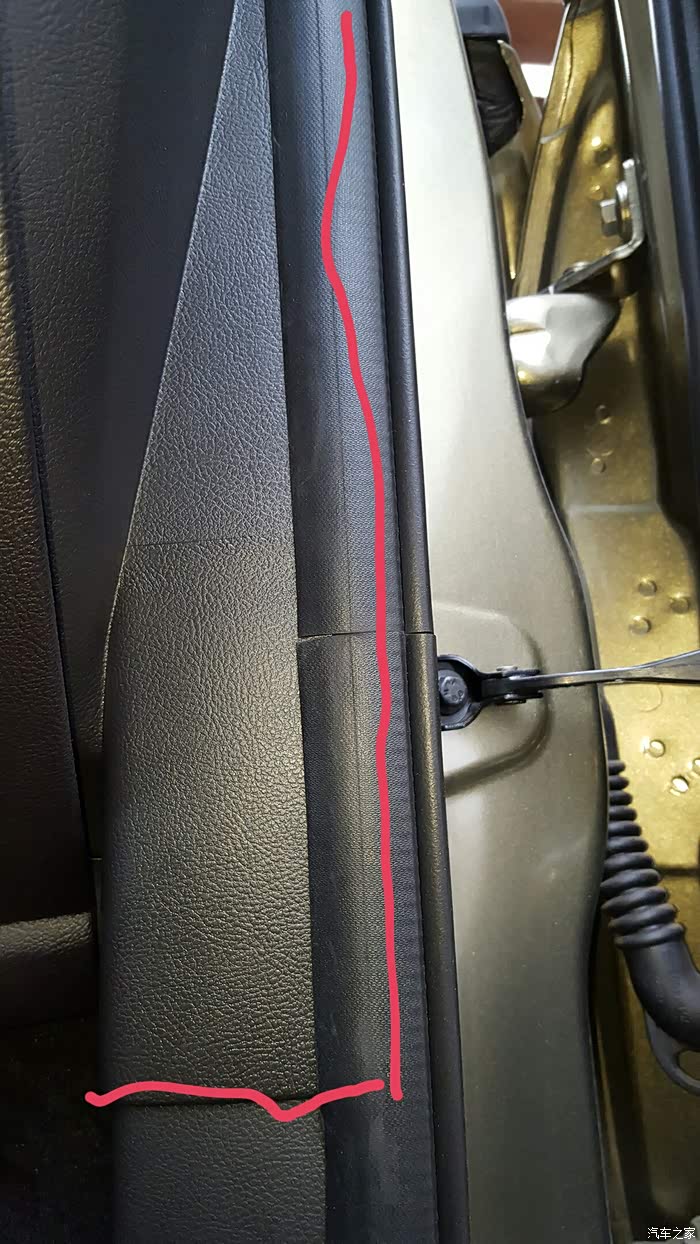

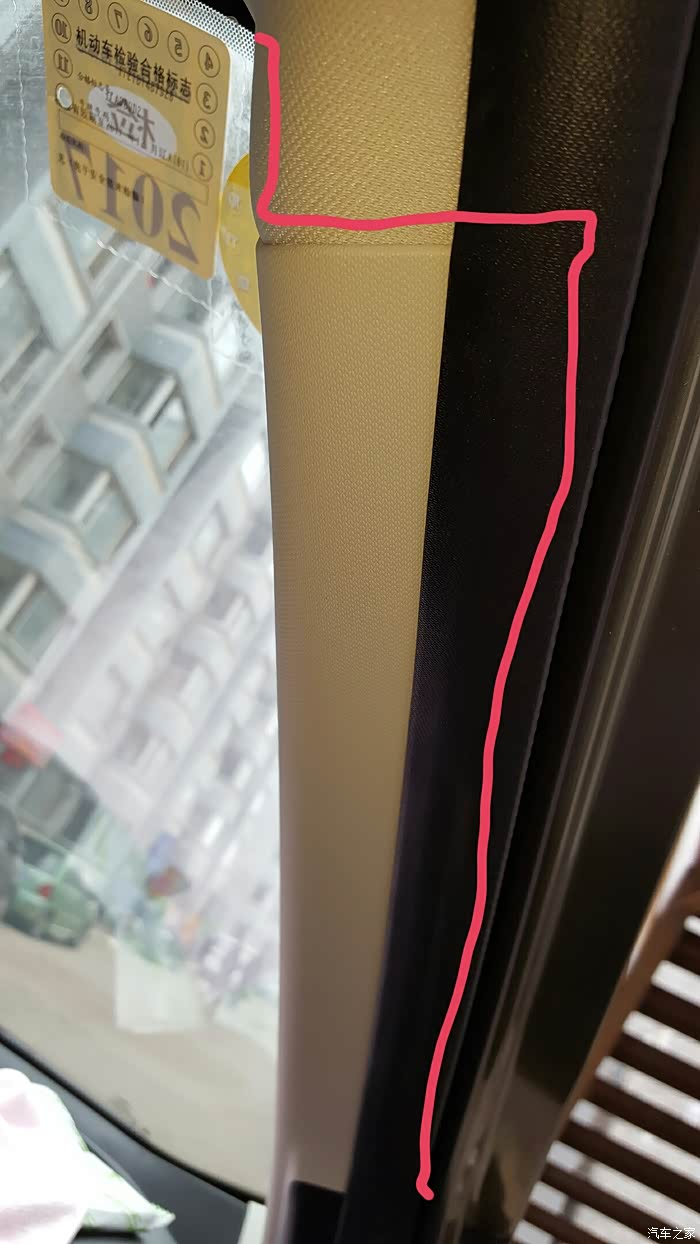

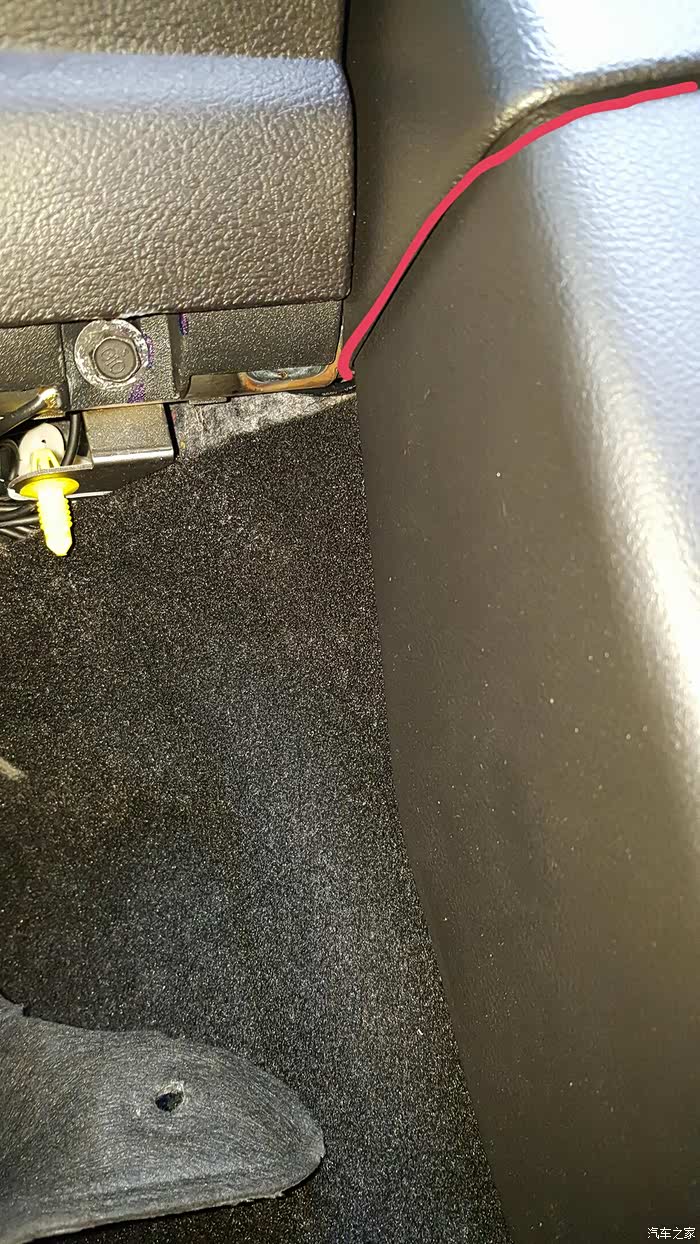

六、将记录仪线隐藏。走线形式如图。
用内饰条工具将线塞进密封条内。

七、最后确认是否能断电，再按下一键启动或是钥匙拧回来拔下，仪表盘熄灭，记录仪也熄灭，大功告成。

最好十天半月内打开盖板，拉出改装的USB充电器和隐藏在密封条内的线，看看有无磨损，若有，则需要做好保护或是换个位置。然后半年一年再看一次，持续观察有无磨损，确保安全。

手机上写的，比较累人，希望对想要改装的朋友起到一点参考作用。
