低配赛欧收音机加装MP3无损解码板

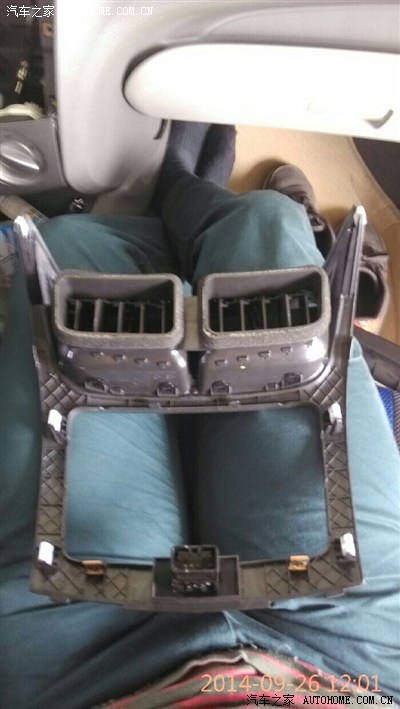

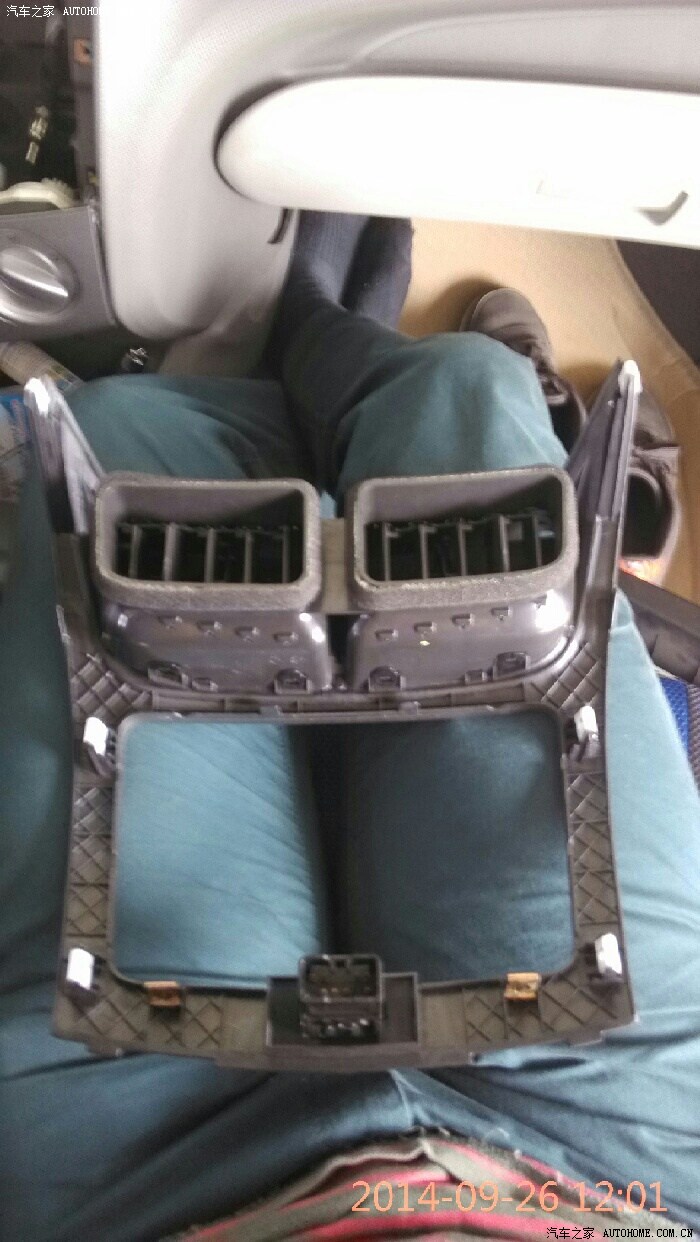

第一步首先就是开拆面板，顺序还是先拆空调控制板，再拆出风口装饰板，最后就露出来收音机主机了，主机一共四个螺丝全部拆下就能取出主机。

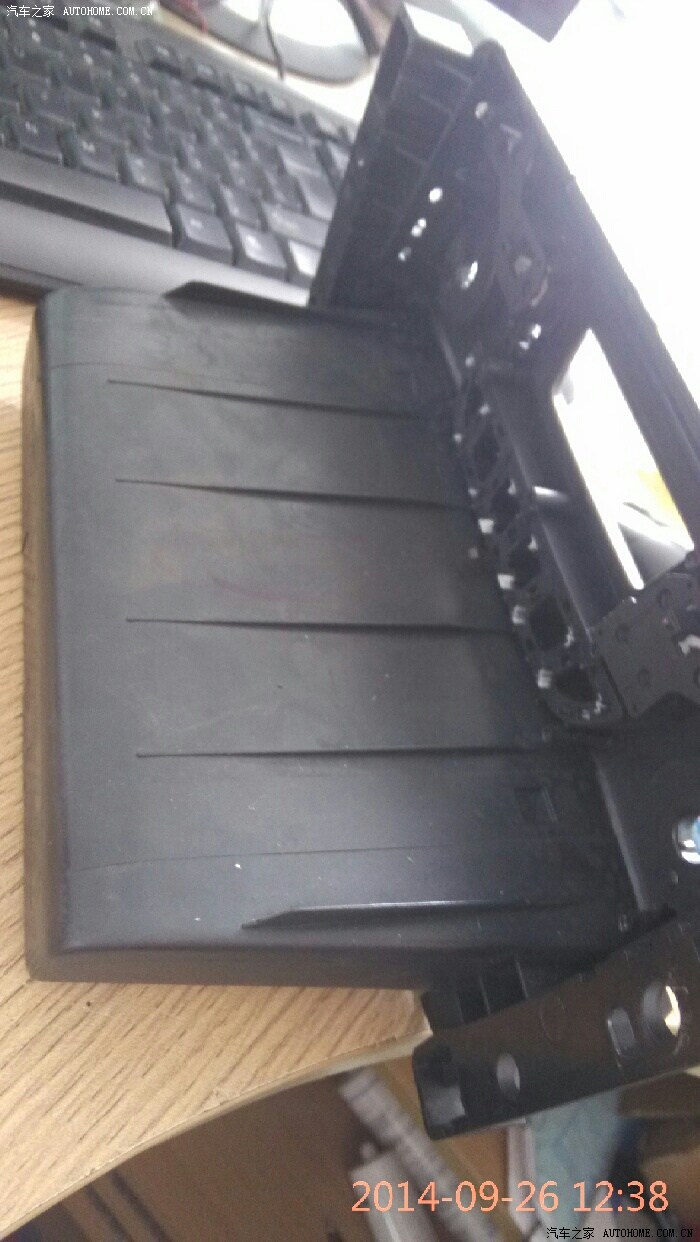

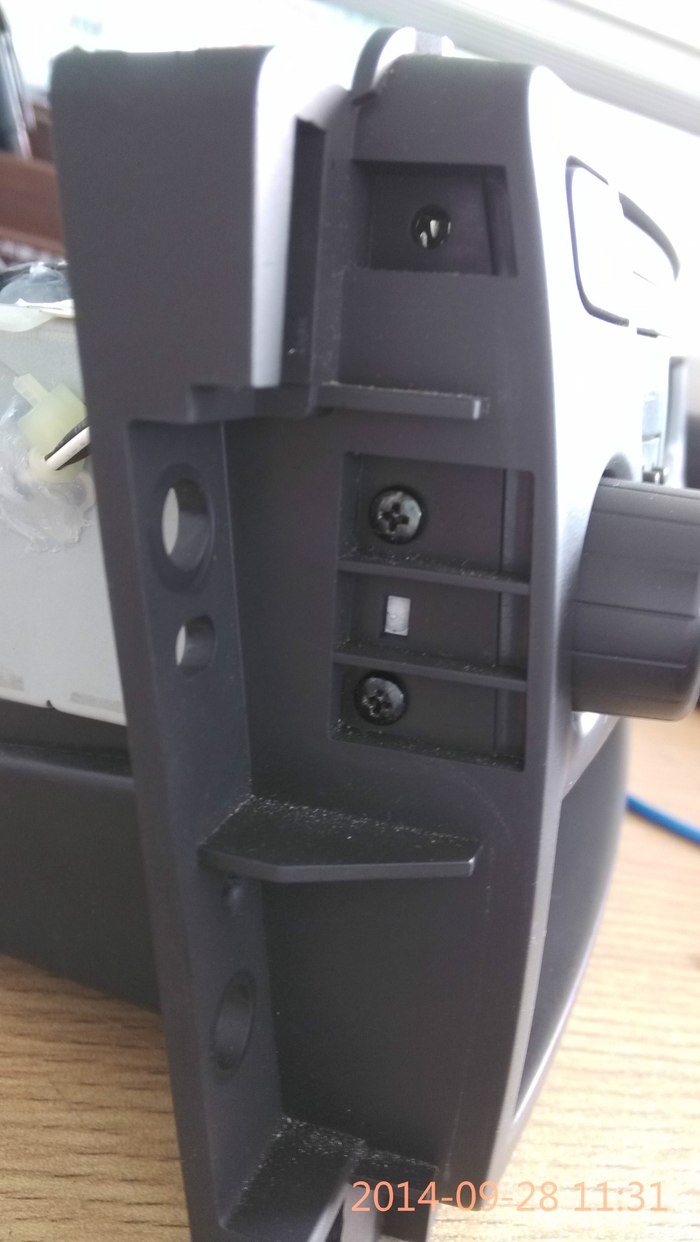

下一步，开拆收音机主机，拆主机先要把面板打开，面板一共六个螺丝，侧面如图，一边两个，顶部 也有两个，螺丝拆
下后，面板式打不开的，因为上边除了两颗螺丝外还有两个卡扣，翘下卡扣面板就取下了，但要小心，面板和功放主板之间有一条柔性排线，不要拍，在任意一段轻轻拔排线就可拔下，注意排线的塑料部分是焊在主板上的，只要拔排线就行了。

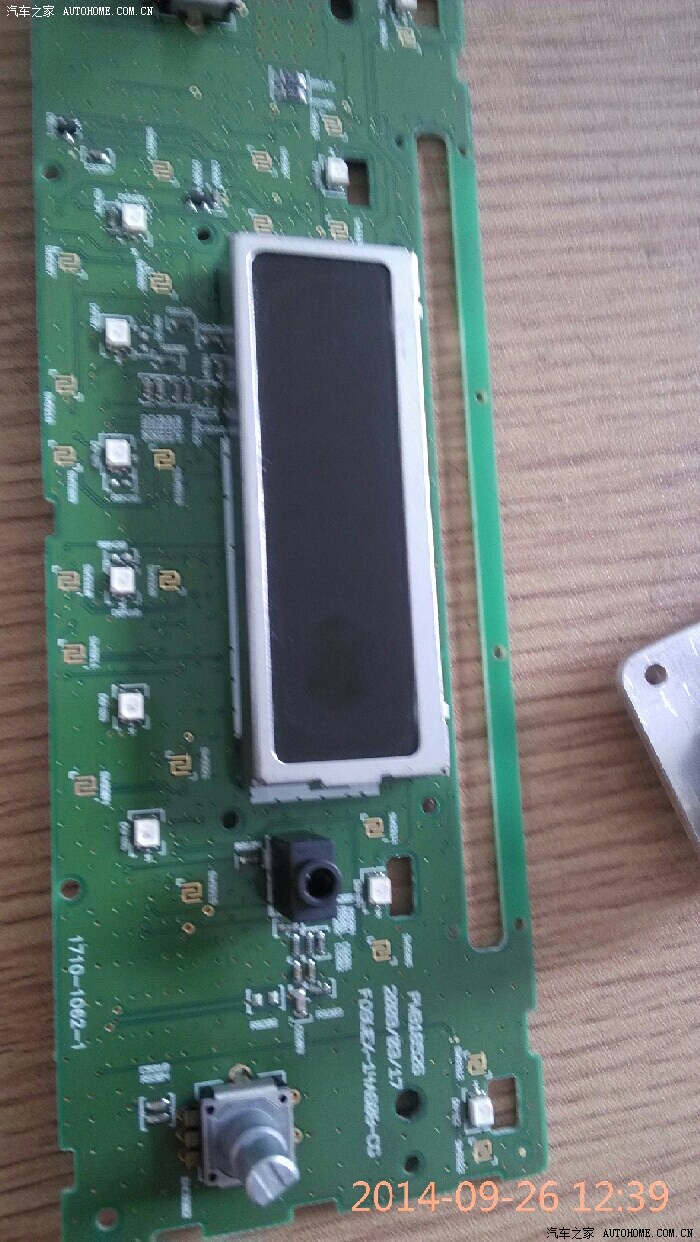

下图是前面板主板，拆下排线后卸掉固定他的10颗M2螺丝就能取下前主板，注意此时要把面板上两个旋钮拔掉才能去下主板。

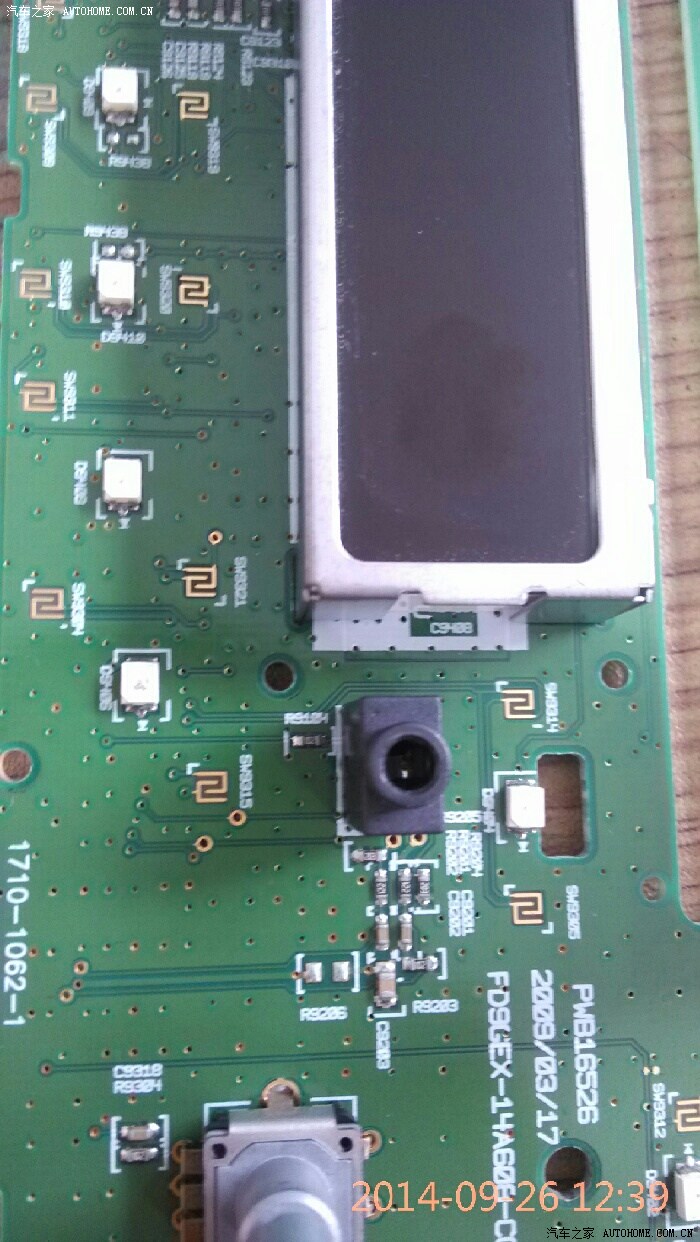

下面如图看到AUX插做下方有一颗电阻，
这个是AUX插入检测的电阻，是0603封装的阻值1K 上面的数字是标102 小心的用烙铁把这个电阻取下，作用就是在改好好不要一直插个空的AUX线在上面，如果不拆改好后，不插个东西在上面就没声音。
这个是AUX插入检测的电阻，是0603封装的阻值1K 上面的数字是标102 小心的用烙铁把这个电阻取下，作用就是在改好好不要一直插个空的AUX线在上面，如果不拆改好后，不插个东西在上面就没声音。
然后拆开功放主板，我需要从功放主板上取电，首先我说下，赛欧主机上的 1角是常电，8脚是地 6脚是ACC
在主板上测量发现我们赛欧的功放供电一直是连在常电1脚上的，我原本打算在功放上主板滤波电路后引个线接电给解码板的，发现这一情况后果断放弃，原因是，如果我接在上面就等于我的MP3解码板永远通着电，我担心买的解码板万一哪天坏了，就等于一直让电瓶放电。

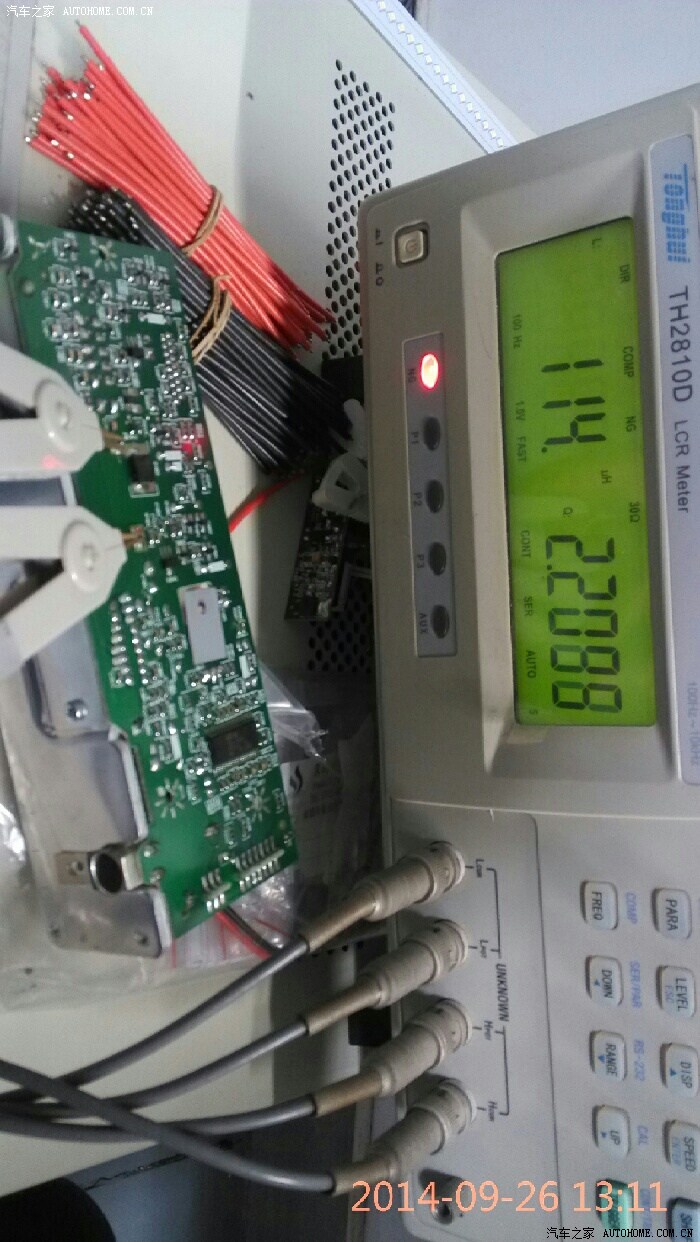

后决定在6脚ACC上引线，自己加滤波电路，下图测量一下原车功放滤波电感的感量做个参考，原车是100uH的滤波电感+2000uf的滤波电容。

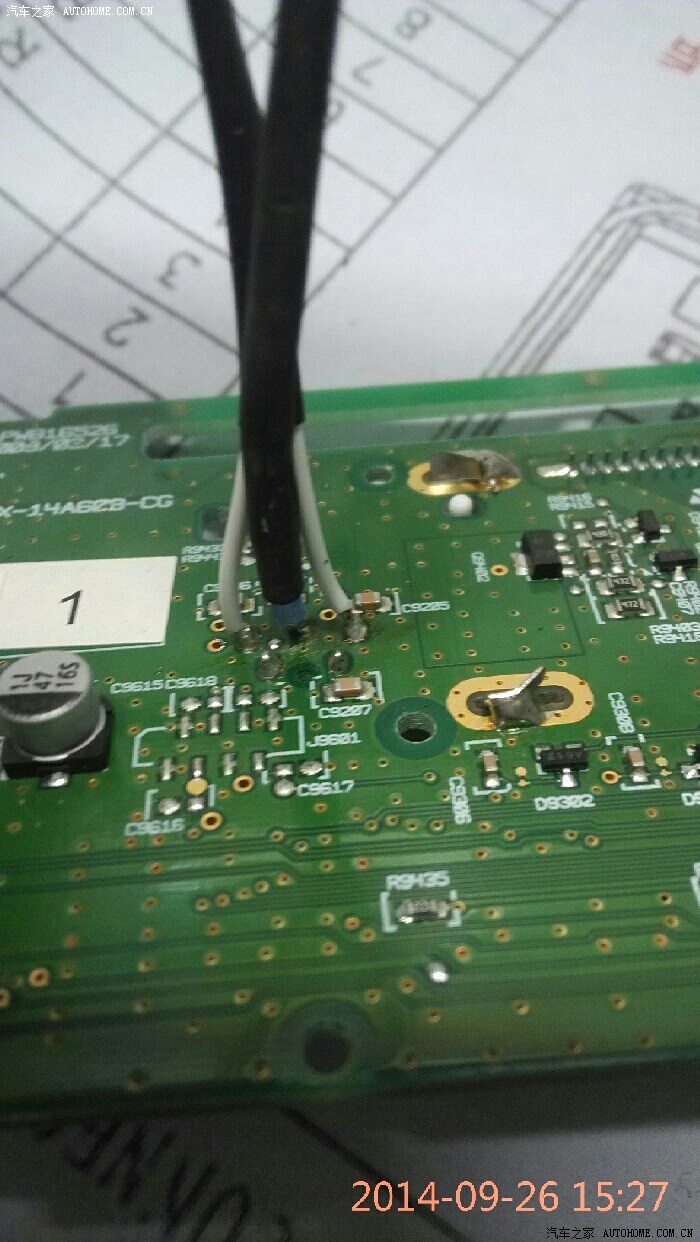

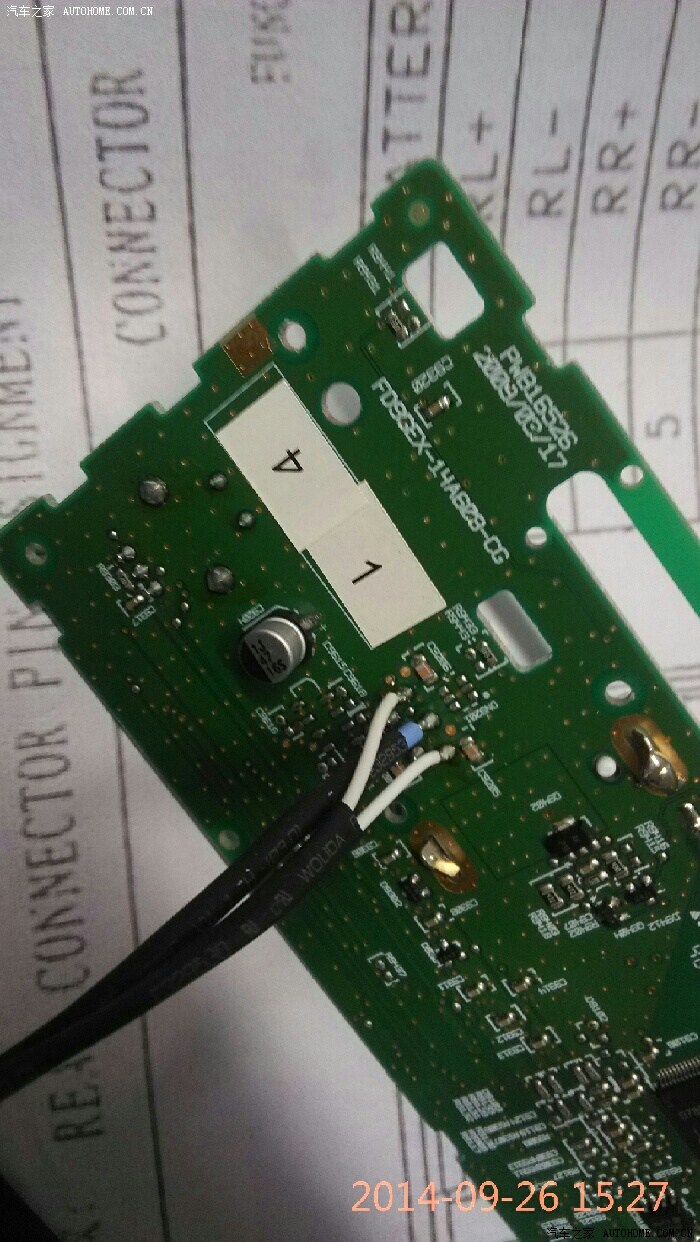

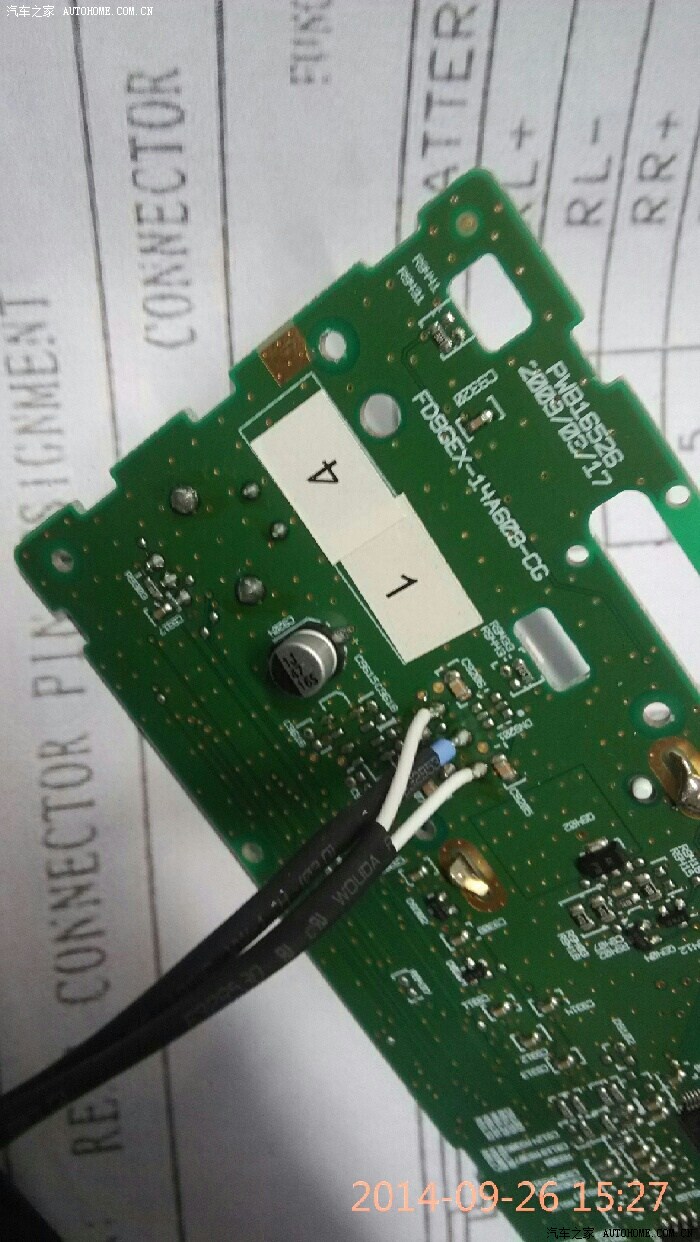

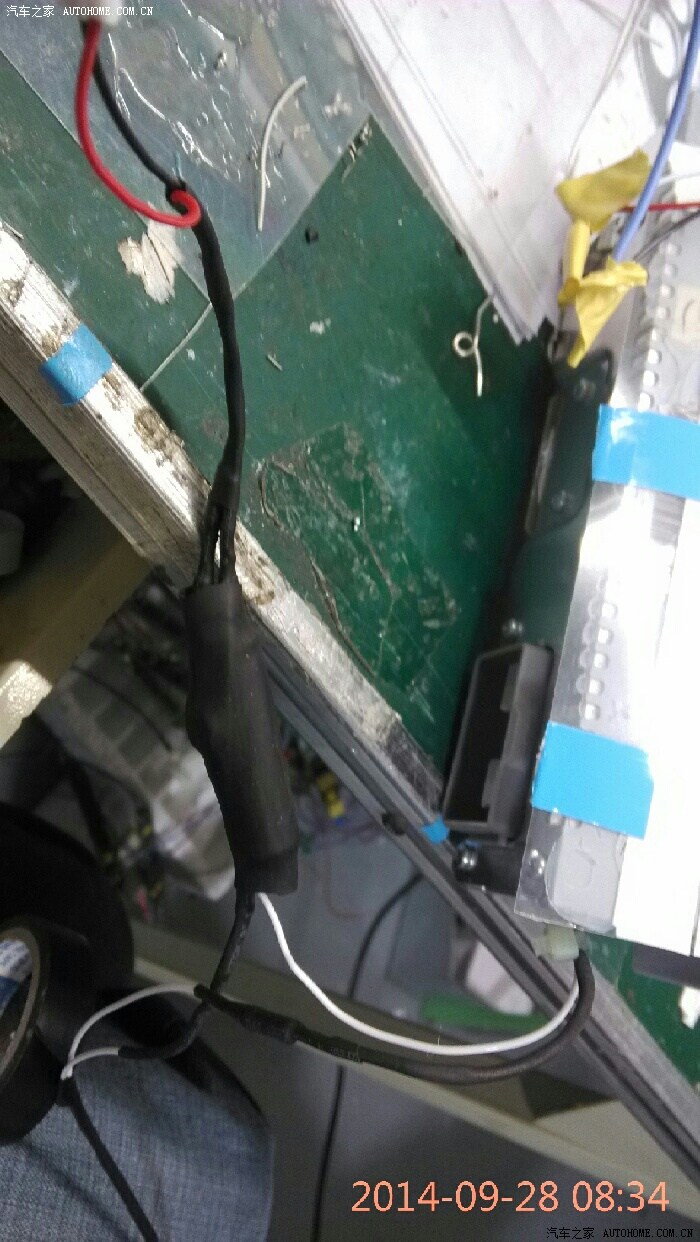

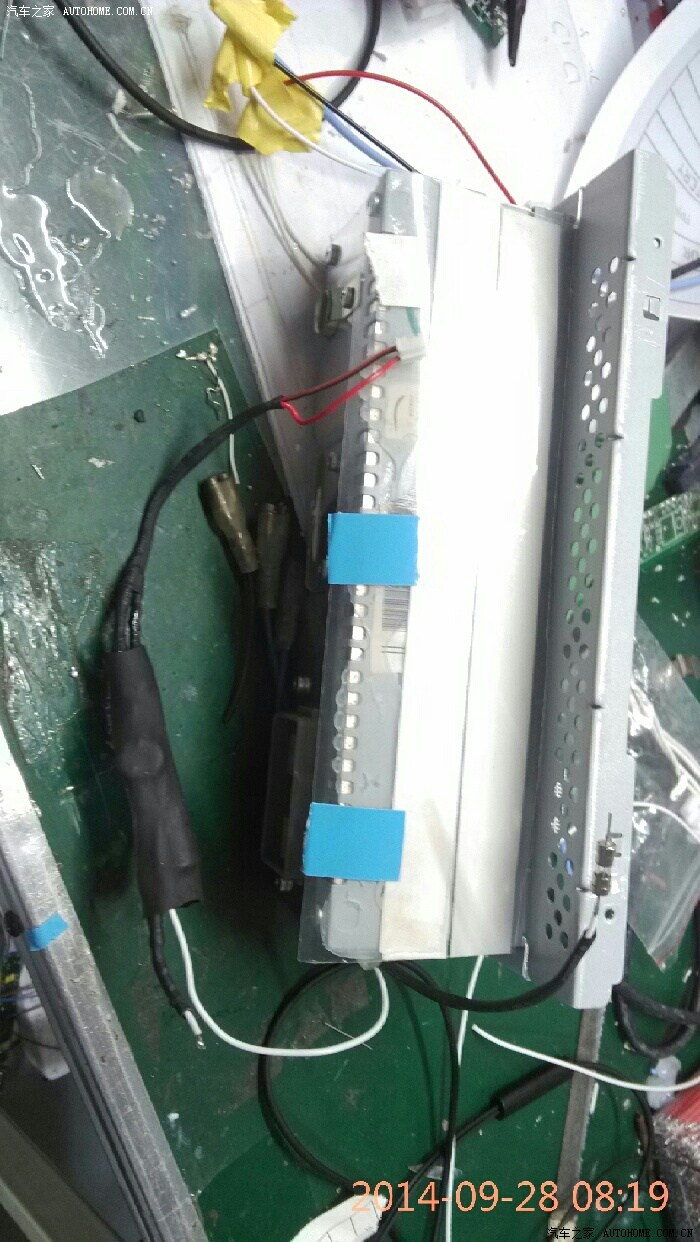

这一步是在前面板上的AUX座后方焊上音频输入线，我用的是铁氟龙高温线和硅橡胶高温线，全部都套上热缩管，地线我用的蓝色硅胶线 ，音频+ 和- 是白色铁氟龙线。位置如图，上面一排三个的焊盘，中间是GND.

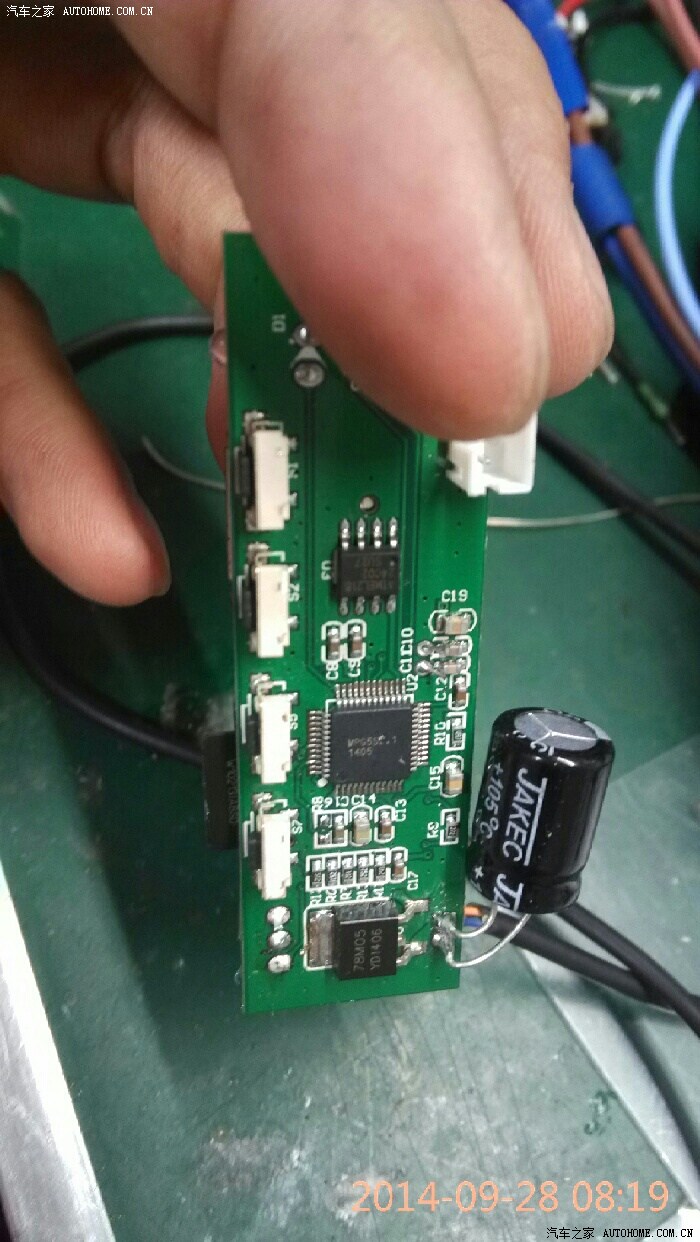

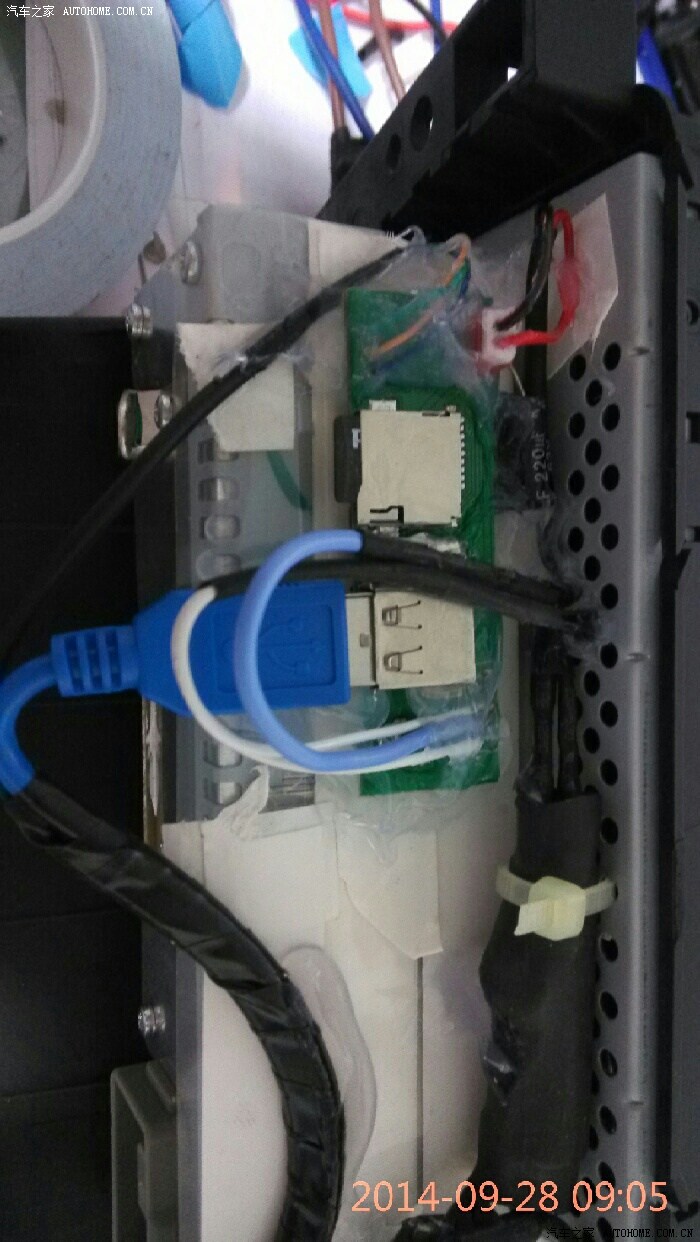

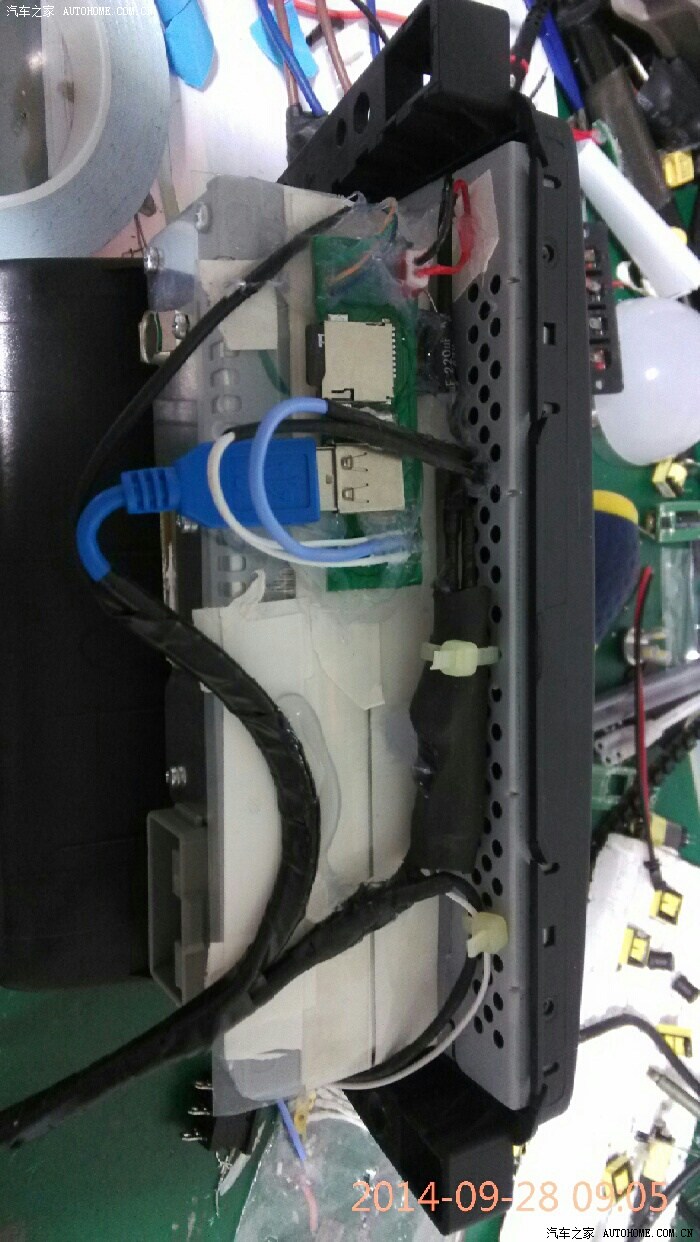

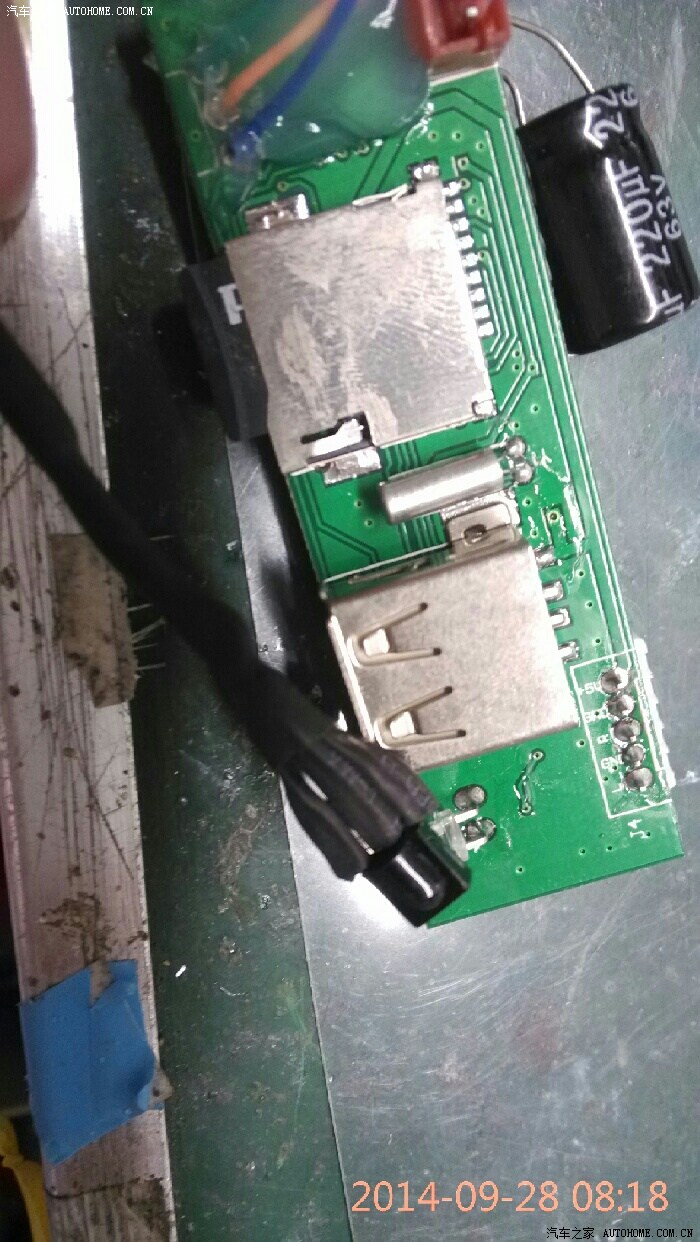

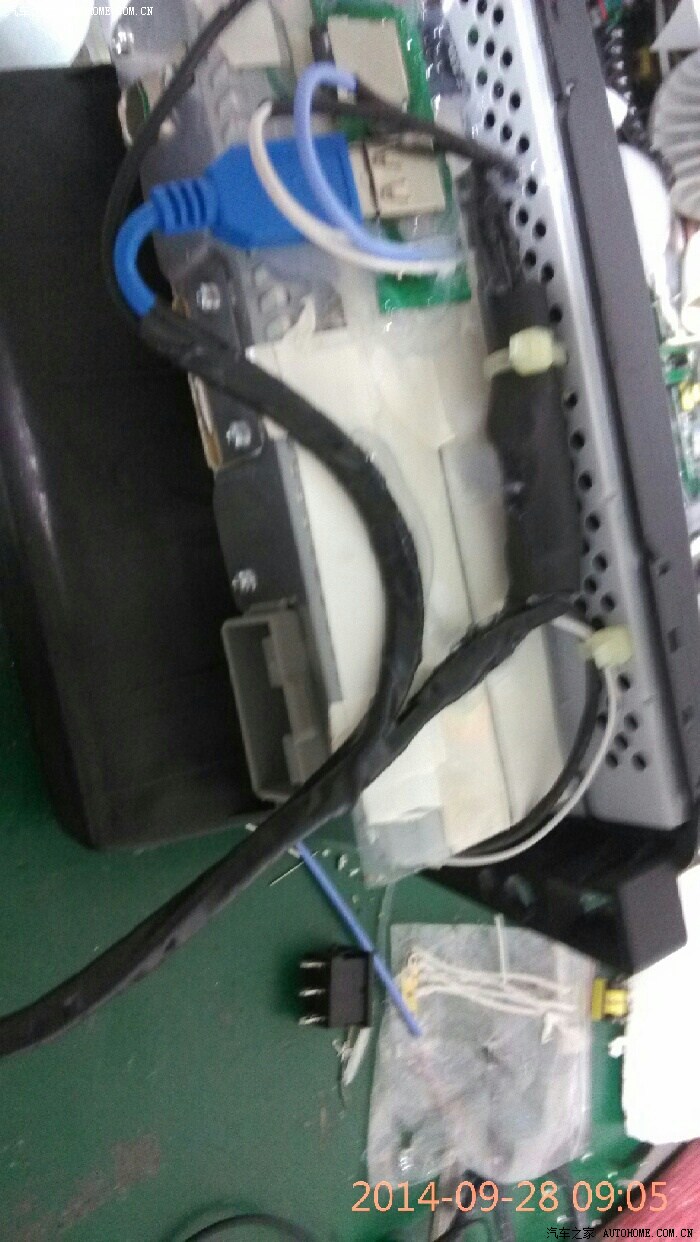

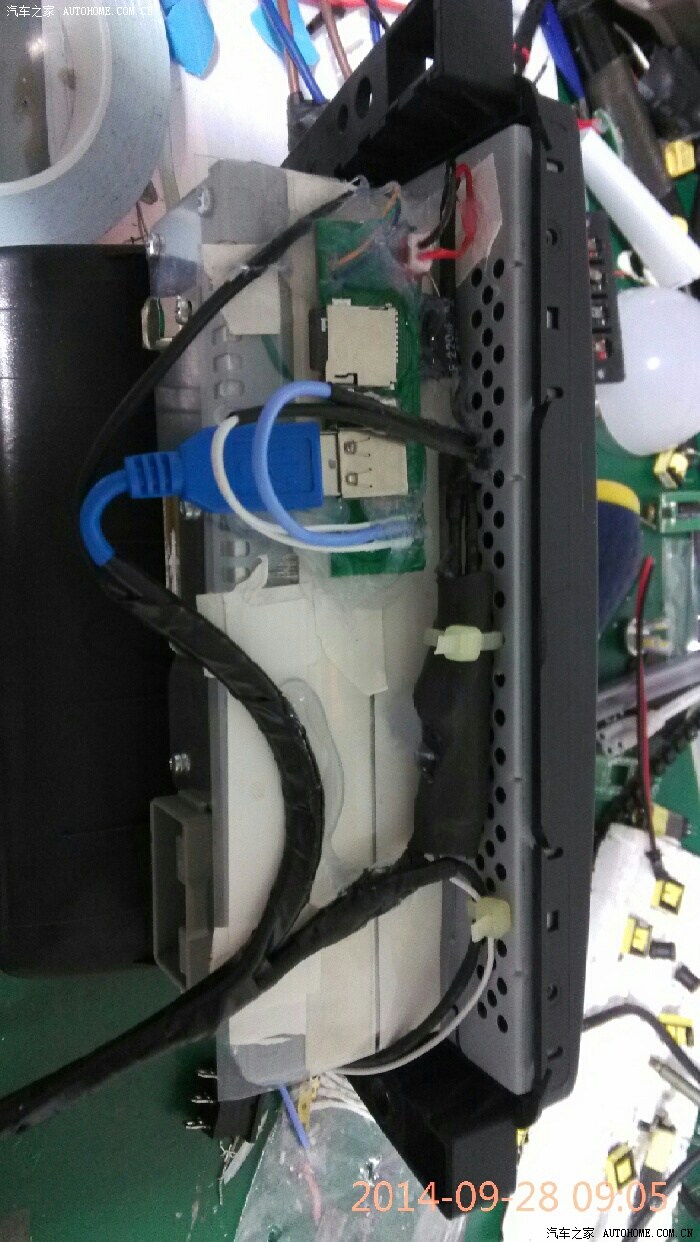

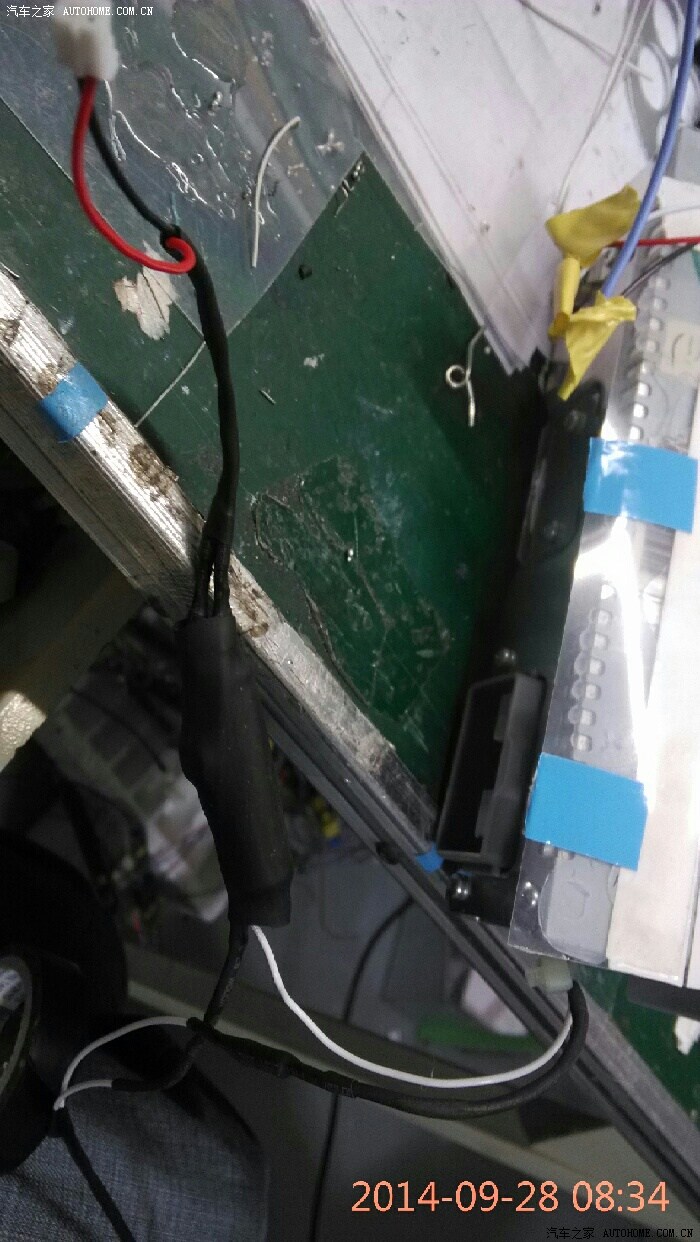

这一步将解码板的遥控接收头拆下，用一根三芯线延长，因为待会儿主板要放在里面，必须把遥控接收头延长放外面才能用遥控。 线我用的是坏鼠标上的的线，刚还里面是4芯的，我只用了里面三根。

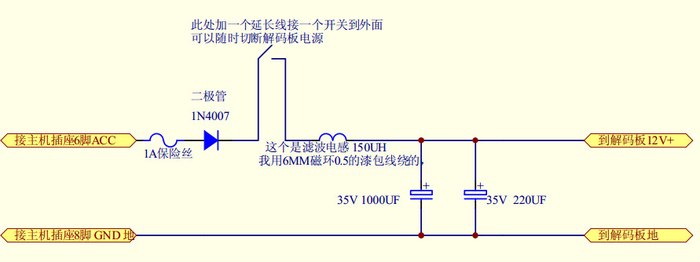

这个是我的解码板供电电路，实物都被我用套管套住了，画个图比较直观。
这个是我的解码板供电电路，实物都被我用套管套住了，画个图比较直观。
