【白菜外挂之二】——空气流量计改装DIY

1 35 发布于 2015-09-17 11:50:07 只看楼主修改帖子

所谓“白菜”外挂，有以下几个特点：
1、价格超便宜，类似大白菜
2、对发动机的性能有一定幅度的提升，类似安装了一个外挂
3、需要DIY，需要一定的动手能力
总结就是：价格如白菜，性能如开挂

之前发过一个改轨压信号的DIY外挂
http://club.autohome.com.cn/bbs/thread-c-2027-41028343-1.html
由于那个改装需要较强的动手能力和调节能力，挡住了很多同学一颗骚动的心，幸好论坛里还有LU大师存在，弄出了小白能用的成品，让大批同学享受到了DIY“外挂”的乐趣。

这次折腾的是改装空气流量计，再次享受“外挂”效果。最重要的是，这个效果可以叠加轨压改装的效果，嘿嘿。
这次的DIY仍然需要一定的动手能力，但是难度比折腾轨压传感器小多了，成本比上次的DIY大幅上升，从上次的一毛升到这次的一块。。。。

基本原理：改装空气流量计，使空气流量计传到ECU的数值比实际数值要大，欺骗ECU多喷油。所以本质上和上次一样，也是一个“欺骗”型的外挂。

开始上图：

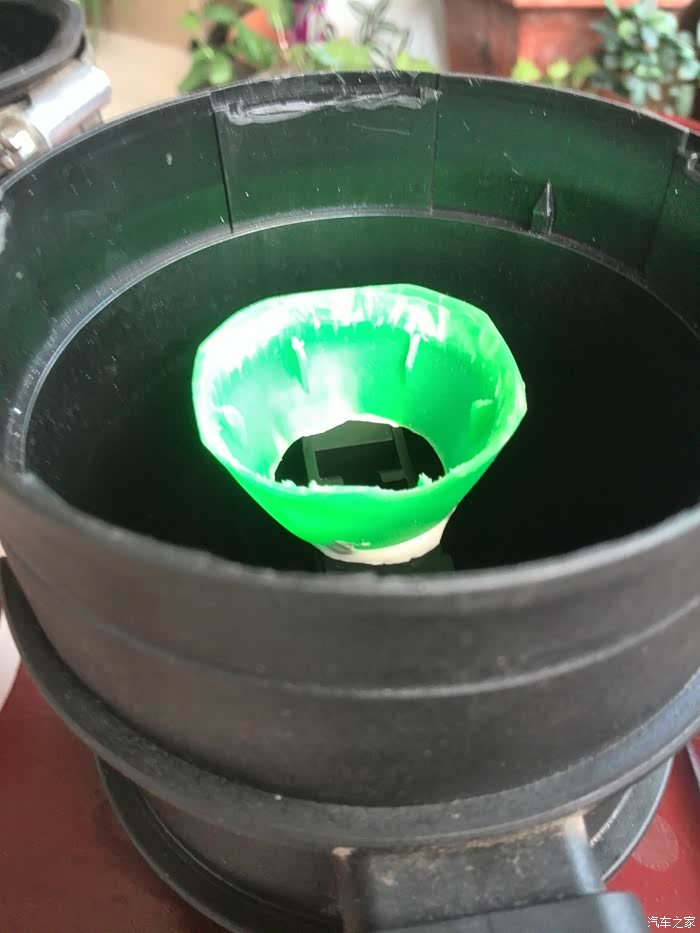

这是改装好的样子。
空气流量计需要开盖，没什么难度，一把美工刀就搞定了，沿着四周几个固定点切开，可以顺利取出导流格栅和一个金属滤网。

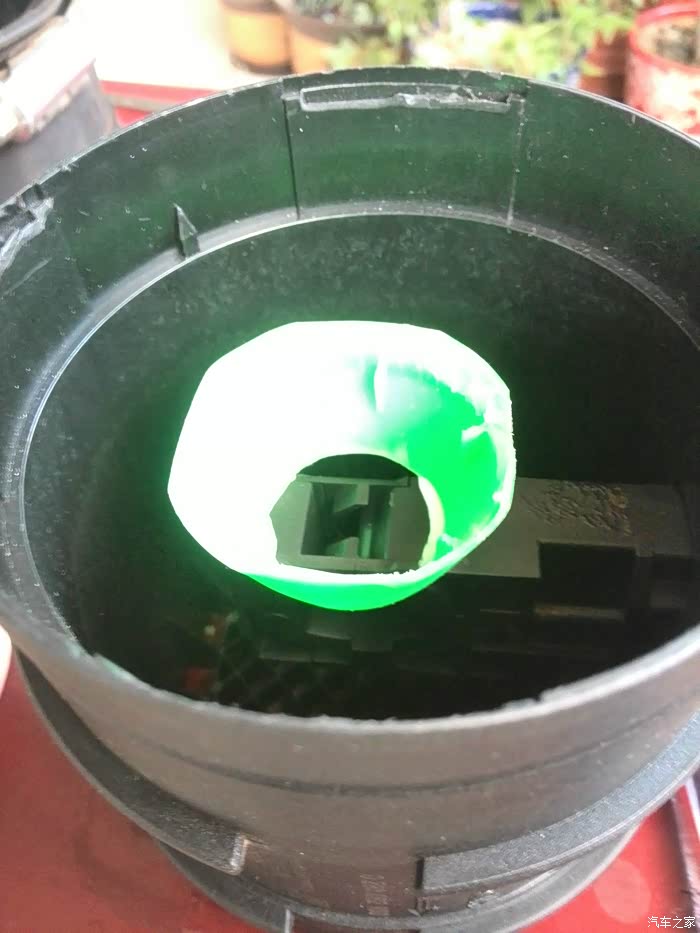

中间绿色的塑料物体就是整个改装的关键品了，是某个东西上取下来的废物，成本一块多，具体是啥先卖个关子，大家来猜猜看

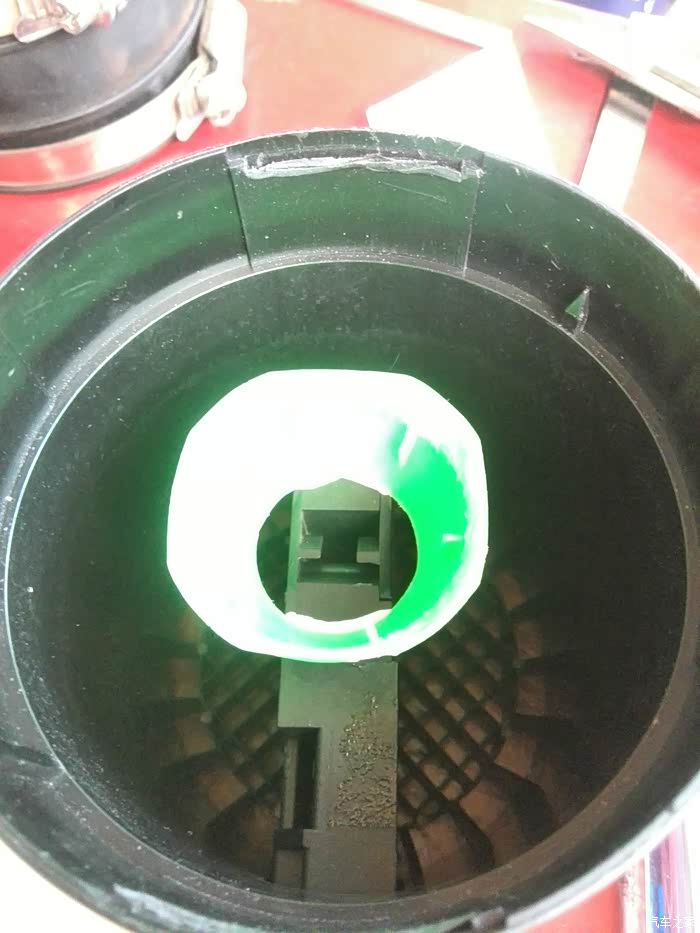

中间绿色物体用胶水固定在流量计传感器上，我用的可以破坏的硅胶，后面还可以取下来。
其实原理很简单，绿色塑料体是锥形的，可以聚集空气流，让空气流量计检测到的结果比实际大。

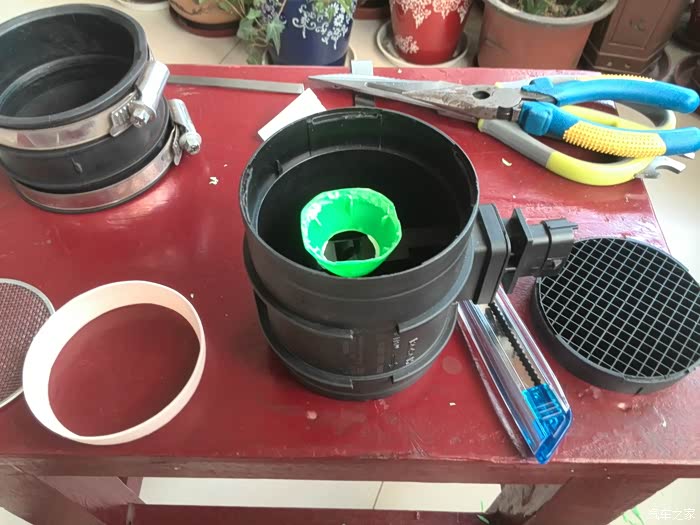

工作台、用到的工具。

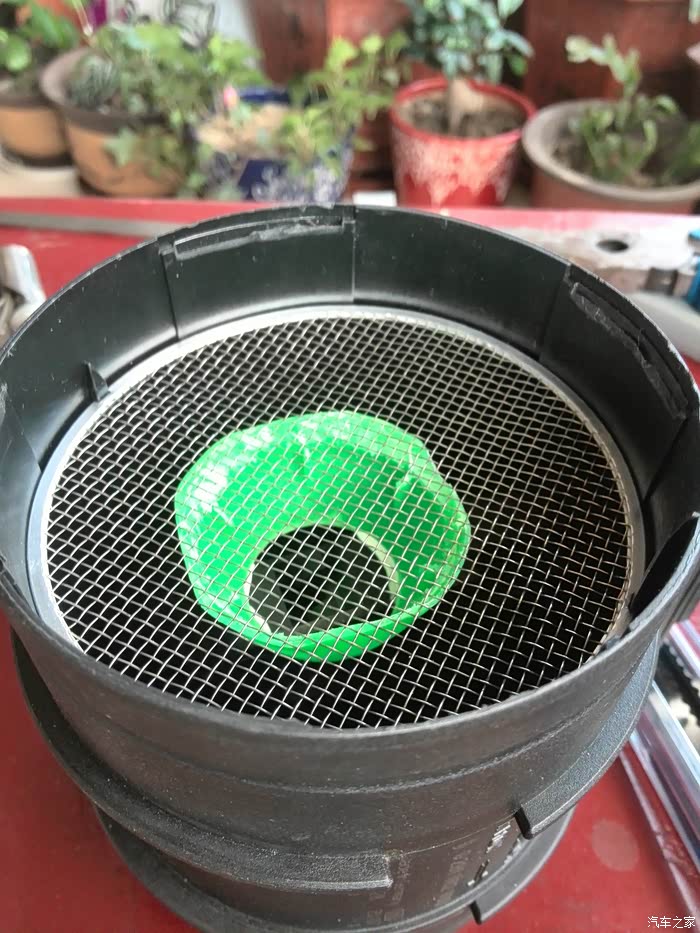

这个安装好金属滤网

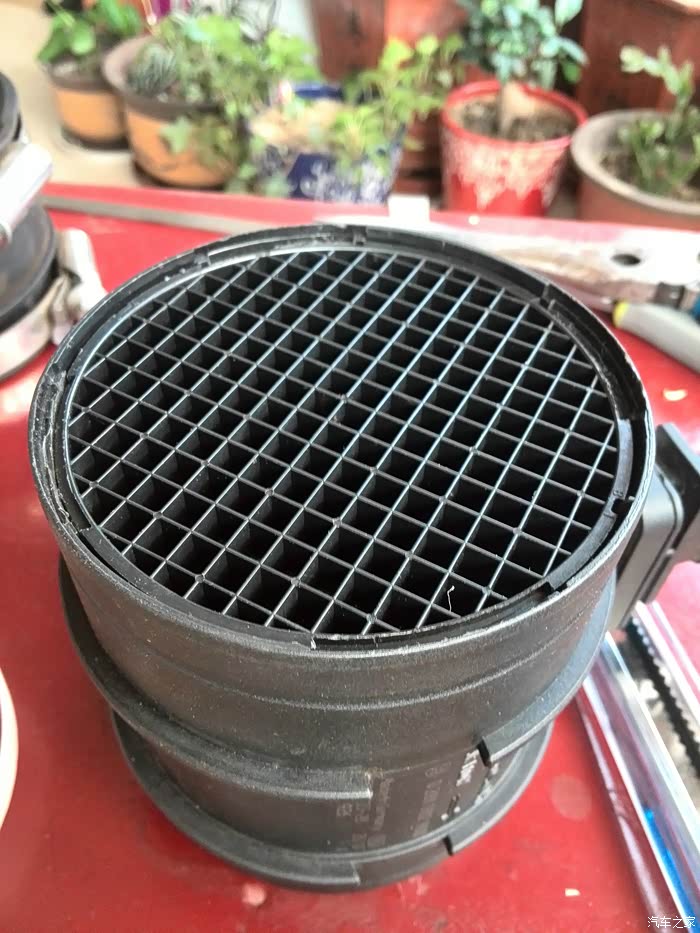

盖上导流格栅，完成！

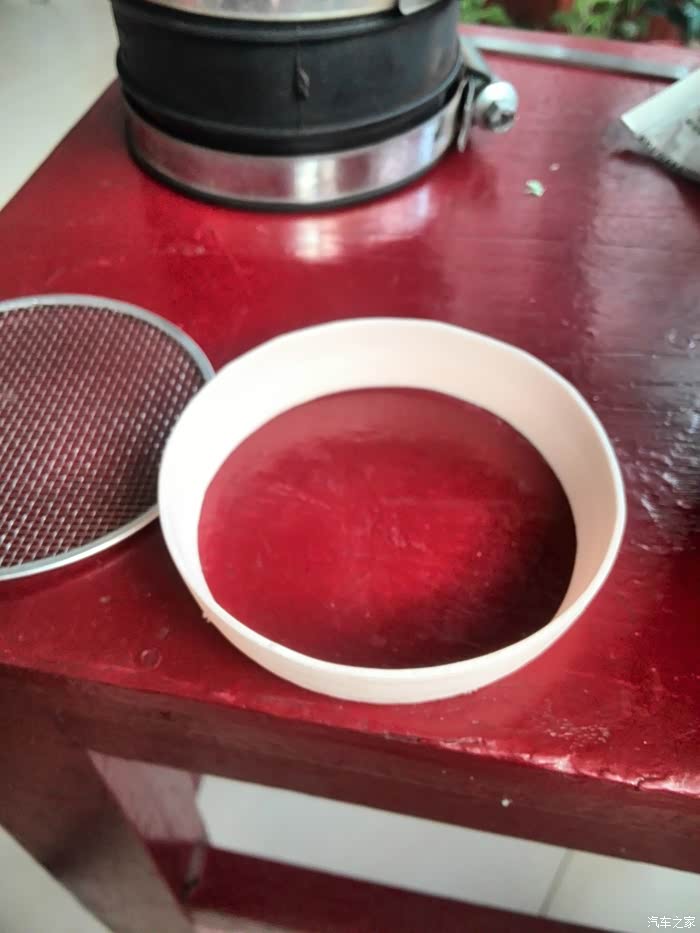

最初是弄的这个来聚流，是个小花盆截出来的，是对整个空气流量计的截面进行聚流，和现在的聚流比起来有两个缺点：第一是减少了空气流量计的截面积，高转速时一定程度上阻碍了进气，第二是效果比起现在的方案，提升程度有限。

通过改装后，怠速时的进气量由11g/s提升到16g/s，提升幅度超过30%，有G12的同学可以观测到。

最后的关键：效果。
手动档的柴油发动机没话说，一个大脚油门，黑烟滚起，腾云驾雾而去，后面有人大叫：大圣，孙长老，收了神通吧。。。

自动挡的有点悲催，用我木木的主观感觉来说，好像没效果。。。琢磨了很长时间，后来想到自动挡的喷油需要进气压力传感器的数据，由于有进气压力传感器的存在，影响了效果，还需要改进气压力传感器，这个放在下一步慢慢折腾。

最后：有换了951等流量计的同学，可以把原来的6223软脚虾流量计拆开，经过改装后与951作对比，会有惊喜哦。

最后编辑于2015-09-17 12:15:35
