三张图看懂汽车空调的组成及工作原理


一、汽车空调系统的主要作用：汽车空调系统是实现对车厢内空气进行制冷、加热、除霜、换气和空气净化的装置。为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。?它通过制冷剂从液态变成气态时吸收热能的过程来实现制冷，同时具备加热、换气和空气净化的功能。?

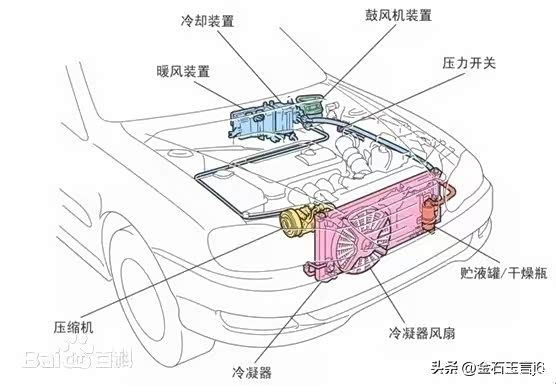

汽车空调各部件的安装位置（见图一）
二、汽车空调系统的主要部件：包括压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、温度传感器、高低压开关等传感器及控制原件。

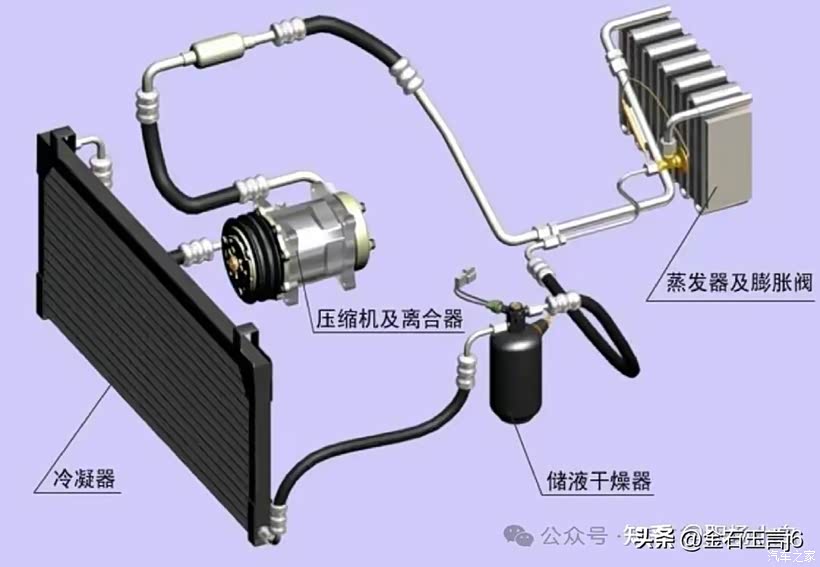

汽车空调的组成（见图二）

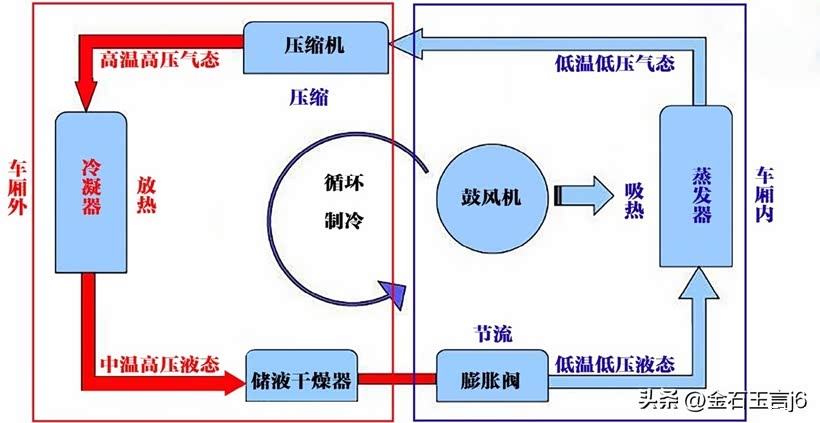

三、汽车空调的工作原理
压缩机：压缩——将低温、低压的气态制冷剂压缩为高温、高压的气体

冷凝器：冷凝——将高温、高压的气态制冷剂冷凝为中温、高压液态制冷剂

储液干燥过滤器——将冷凝器冷凝的气液混合物分离，干燥、除杂。

蒸发器：蒸发——将低温、低压的气液混合物蒸发为低温、低压的气态制冷剂

膨胀阀：膨胀——将中温、高压的液态制冷剂膨胀为低温、低压气液混合物
见图三
