豪爵NK150S ABS LED化改造~素人S级攻略（一）
昨天提车札记中提过这车灯光配置那是真的烂，本来也不心急改灯。早上刷B站看到无痕老表最近愈发放飞自我水的厉害，改灯手艺活都失传了，鄙人18级手残这就拿新车献丑来一发改灯吧，史上最详尽纯新手向指南，原厂全LED大佬可以直接忽略~

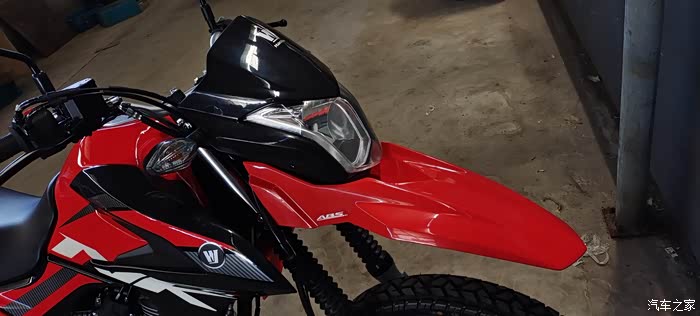

昨天骑回单位就搁在这角落里，新灰压旧灰惨不忍睹~
首先用十字螺丝刀卸下仪表旁边的2枚螺丝

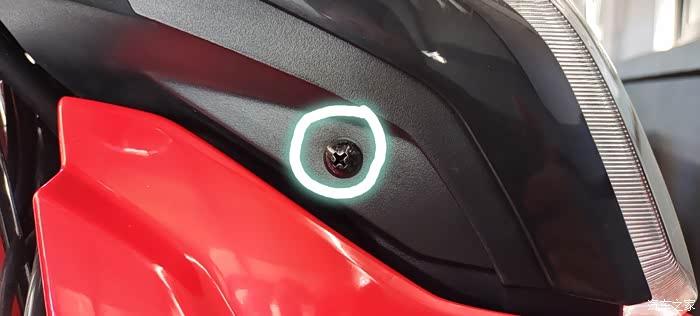

接着卸掉大灯左右侧的2枚螺丝，这些螺丝看起来差不多，但有时螺纹和长度并不完全一样，准备一个存放螺丝螺杆等小零件的工具盒，按照你自己的存放逻辑和顺序收纳好，这点很有必要
除了明显可见的4枚螺丝，大灯下方还有一枚螺丝，不用管它，这只是用来调节大灯水平高度的并不是紧固件
去掉上述4枚螺丝之后就可以轻轻往前拉扯大灯组件，此时会觉得四周都足够松动但上方还连系在一起还有隐藏紧固件，其实只是一个橡胶龟头插销，稍稍大力就可以拔出来，后面不管插入拔出都很润了，唯独第一次比较紧
分离大灯之后不要急于动作，先用保鲜膜把塑料件包覆起来，这种表面硬度不高的塑料件在改灯过程中会频繁摩擦在一起留下划痕，尤其当像我一样没有人帮你托着大灯的时候
进一步分离大灯，完整的包覆好正面，两层保鲜膜的保护效果已足够

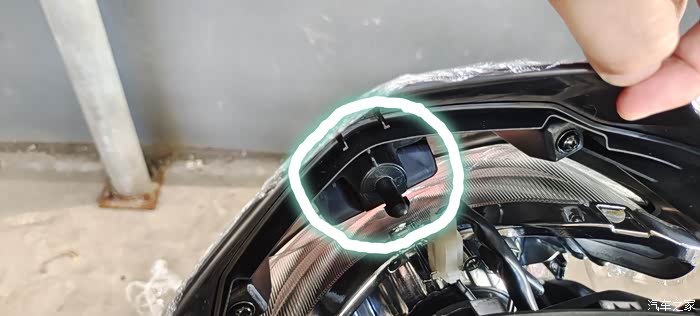

刚才最后的阻力就在于这个龟头插销，方向是完全水平的，所以往前稍用力就下来了，作用除了连接还有定位功能~
分离出大灯组件后可以看到原车大灯灯泡密封圈和3相电源接口，右侧上方还有一粒T10接口的示宽灯，也是要替换成LED的，话说只有一侧的示宽灯还是第一次见，而且紧贴大灯并不在两侧，所以就是个小灯聊胜于无
电源接口通常很紧，比汽车紧很多，左右晃动几次就可以拔下，摩托车的线组都很脆弱，新手记得任何时候不要捏着电线部分扯。接着往后拔出大灯密封圈，第一阶段主体拆解工作告一段落
观察取下的密封圈发现为全封闭型只留出插头缝隙，为了通过LED灯的柱体必须开洞
用已经不走字儿的祖传千分尺测量灯柱直径大约22mm

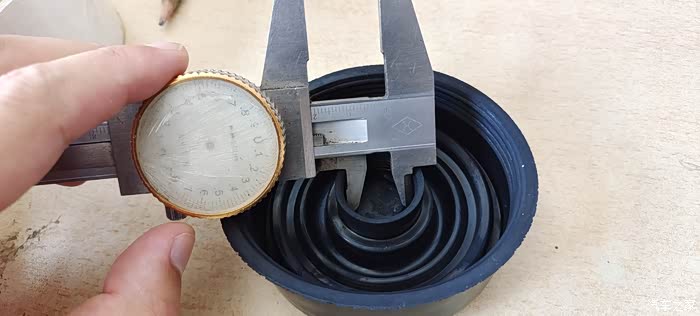

测得密封圈背面开孔直径大约为20mm,考虑到橡胶的伸缩性可知只要去掉管道堵头即可通过灯柱

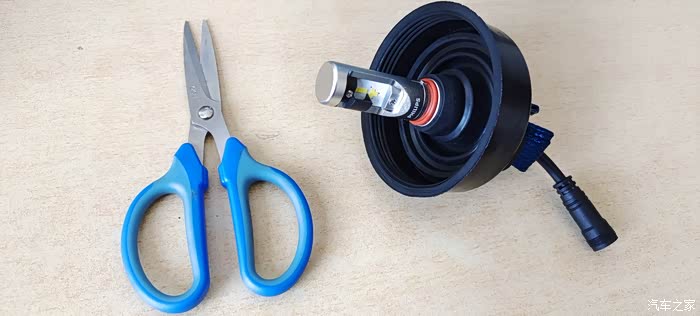

一阵撕心裂肺咔咔4下剪子下去，即可长驱直入，不用剪的多很圆很美观，记住类似的管状物都有很好的伸缩性和适应性，包裹之后密封圈开孔可以紧紧包裹灯柱，不会有进灰进水的问题，这里可以看到LED的三爪不见了
回到车这边，这车的灯泡固定弹簧非常的反人类，并不是常见的一头开的类型，无论取下还是装上都很不方便，这里松开弹簧后取出原车大灯灯泡
原车欧司朗12V35W蜡烛灯泡，产地拆哪

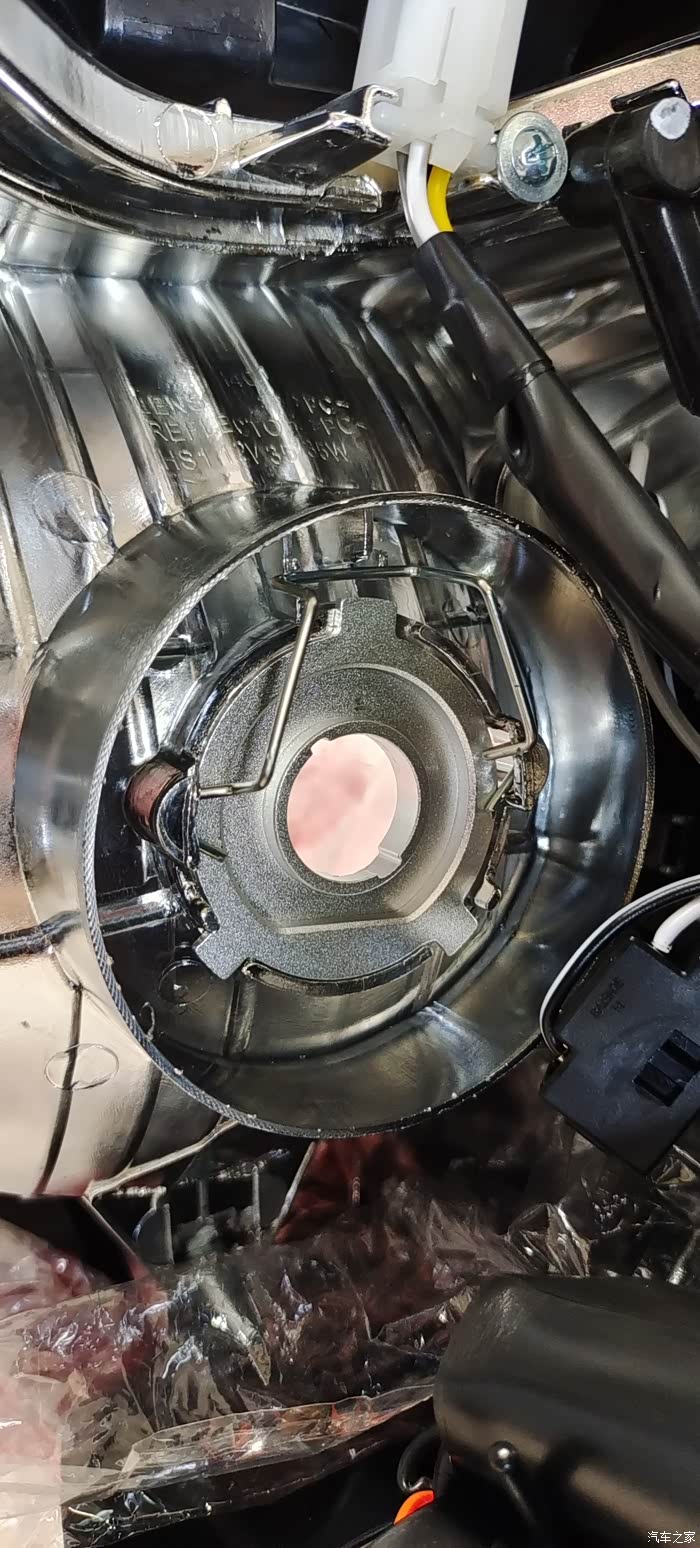

刚才提前取下的LED三爪已经被反人类弹簧压在卡口，这里注意弹簧两侧是否足够按压到位，另外可见三爪的灯柱卡口，待会儿灯柱凸起穿过开口向右旋紧即可
不过这里我们不急于装大灯，趁着空间充裕先装小灯，这里是第二个反人类的地方，虽然没有旋柄但开始确实以为是旋转式的，结果发现丫就是一坨橡胶被活生生压进去的，然后没有任何可以明显施力的部位尖嘴钳都咬不住
最后还是转圈法外加螺丝刀轻轻撬动取出了灯泡底座，千万不要性急扯正负电线

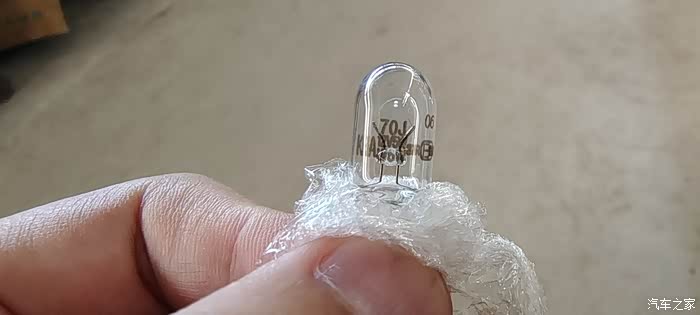

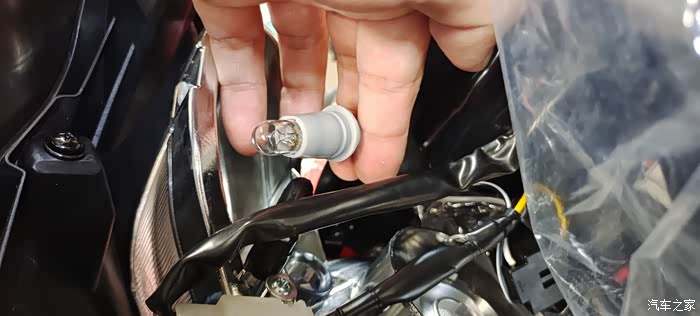

原车小灯灯泡T10 5W, 棒国纸糊提供
换上飞利浦透镜灯泡试下，有些T10灯泡有正负性的，不亮话反接就可以了，这款一插就亮，5W的功率就不要期待有多亮了

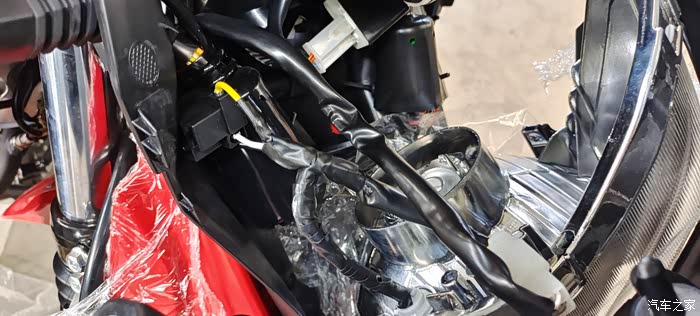

原车小灯线路完全没有包裹，3M电工胶布安排上，不要全部封死，流出一小段方便通过颜色辨别电线极性

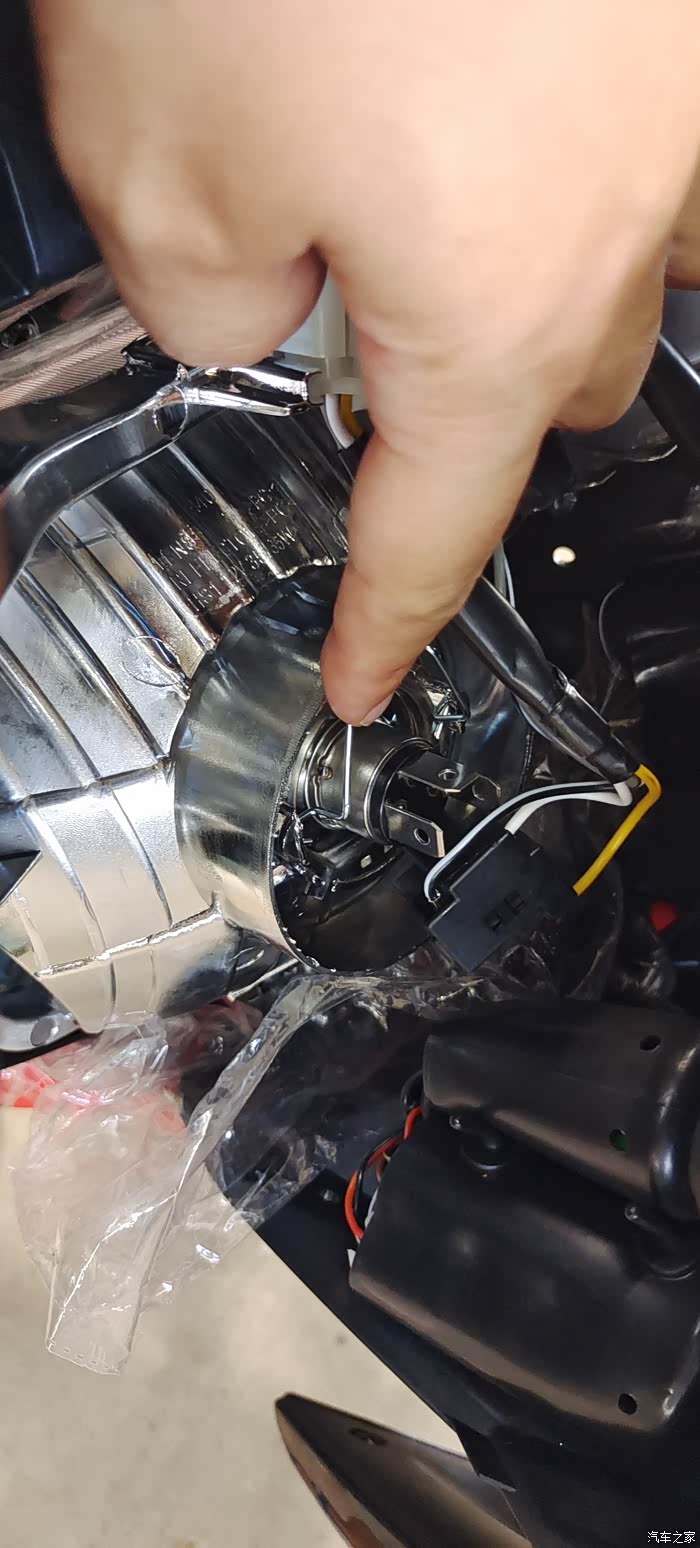

旋紧LED灯柱要一点力气，首先因为外面被密封圈包裹无法看到灯柱进深，外加灯柱上一圈橘色密封圈也会造成阻力，需要回到正面观察灯柱2处凸起是否吃进三爪底座的卡口，向右那一下要转到底，抓着密封圈拧即可
最头疼的安排线束来了，这款飞利浦的15'W大灯功率较小使用被动散热，对于摩托车狭小的车头空间来说线束设计明显不合理，联接驱动和插头的段线路会形成大角度折角犯了大忌，似乎没有更好办法

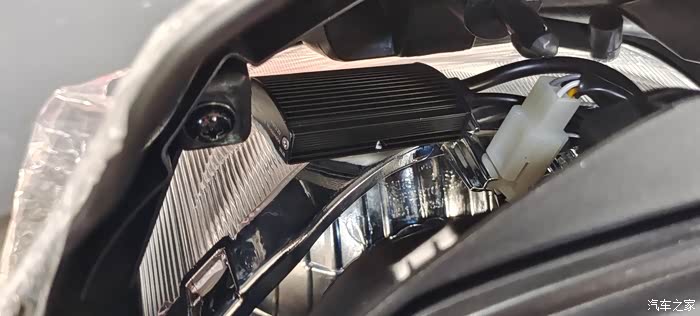

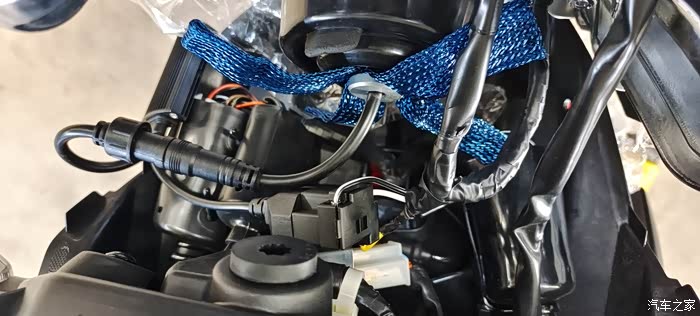

驱动这个拖油瓶也是比较头疼的玩意儿，并不是随便一塞一扎就可以，要考虑防水散热还有异响可能，另外也要照顾线路通顺，反复考虑否决了线路优先伸出腔体的方案，用发泡双面胶安在了大灯上方，大灯缝隙气流可散热
装回去之前粗粗试一下远近光切变，被动散热优势就是无噪音，主动散热的一开灯就像100米外开了吸尘器

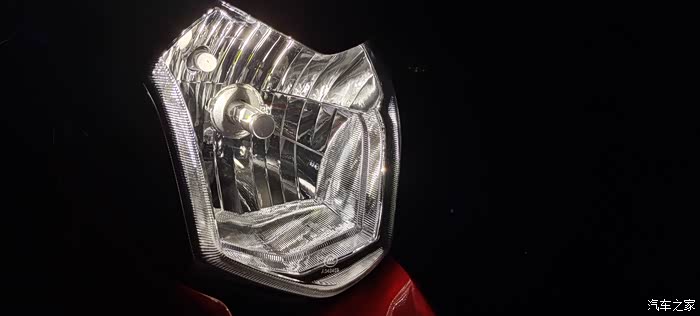

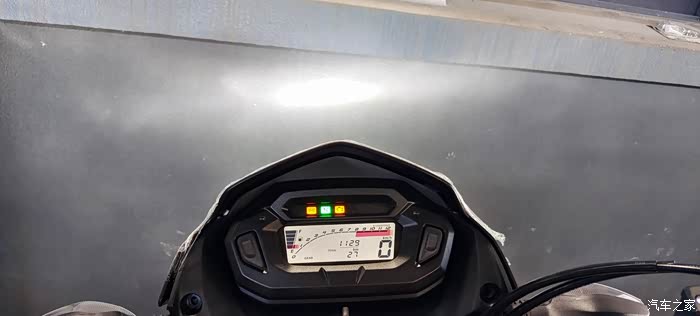

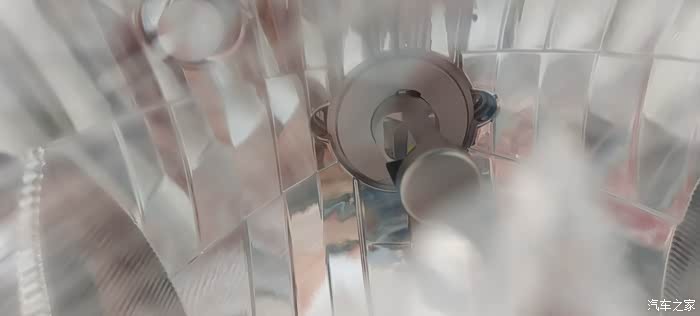

手机降低曝光后检查不同档位灯珠工作，NK的反光碗聚光设计还行，后面会说到效果
与开头逆反顺序安装好车头，此时可以清除掉包裹的保鲜膜，大灯LED改造终了~

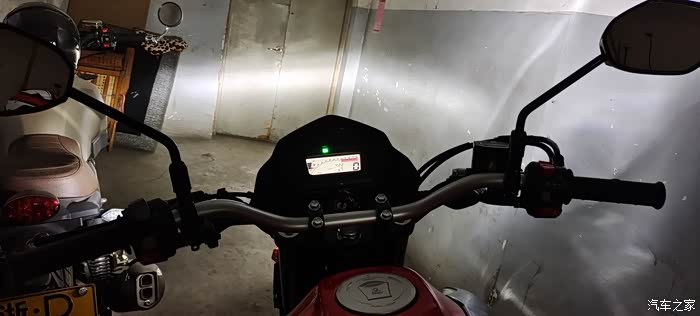

拖入小黑屋，15W近光照明强度可以接受，和CM300差不多，不是完全黑暗场景手机自动曝光量偏低，实际更亮，光型对于原厂卤素灯反光碗来说还算比较聚拢，在水平方向形成一条光带，整个铺路效果对于城市通勤足够
垂直聚光范围比较窄，最近试了同事的X7是真的刚,真无痕失业灯
远光同样15W，可以理解为近光垂直上方再铺一层近光，目测双开没有明显降近光功率，追求射穿太阳效果的童子眼中这就是辣鸡，没办法强迫症眼里按原车规格就绝对不能用总功率超过35W的方案
三点拉~收工饮茶先~all right?
最后编辑于2021-06-07 07:55:17
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
持续关注，非常棒
-

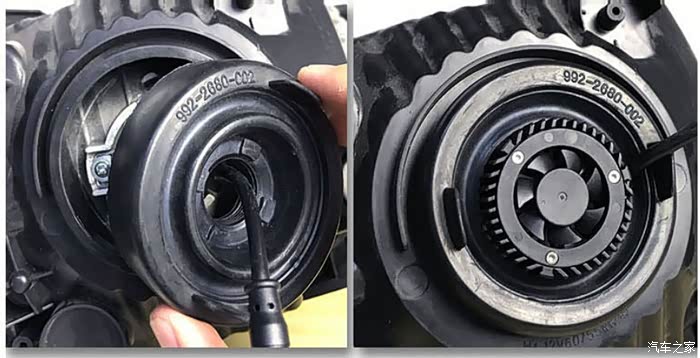

我是改了这种带透镜的灯泡，效果很好，后来又把风扇放在防尘罩里面了
-
