观致5SUV乘客舱保险丝盒取电及盯盯拍mini2s记录仪安装作业记录

1 54 发布于 2017-08-22 22:16:04 只看楼主修改帖子

观致5SUV乘客舱（车内）保险丝盒取电及盯盯拍mini2s记录仪安装作业记录
整理于2017.5.30，广州
感觉大家对如何从保险盒取电多有讨论，本着学习知识，掌握车辆情况，没事研究了一下。
以下仅供各位参考，希望对各位有益。
在记录仪安装过程中参考了“石尚爸爸919”“08ImpalaSuperSport”“jkdsh1”“wangjian0310”“ahnwxu”“铁_包_肉”等车友的有关帖子，一并致谢！

一、点火开关状态说明。
二、乘客舱（车内）保险丝盒的保险丝/继电器布局和编号。
三、测试各保险丝在点火开关不同状态下的通电情况，分析适用的保险丝取电位。
四、观致5行车记录仪选择及安装作业。

一、点火开关状态说明（摘自说明书）
点火开关OFF（关闭）
按下“ENGINE START/STOP”（发动机启动/停止）按钮熄灭发动机时，点火开关处于“OFF”（关）状态。
说明
对于配备自动变速箱的车辆，在换档杆移至“P”（驻车）档位之前，点火开关不可设置为“OFF”（关）。
点火开关ACC（附件）
点火开关处于“OFF”（关）位置且检测到遥控钥匙/智能遥控钥匙时。
按一次“ENGINE START/STOP”（发动机启动/停止）按钮以更改为“ACC”（附件）。
点火开关ON（开）
点火开关处于“OFF”（关）位置且检测到遥控钥匙/智能遥控钥匙时。
按两次“ENGINE START/STOP”（发动机启动/停止）按钮以更改为“ON”（开）。
点火开关START（启动）
踩下制动踏板（自动变速箱）或离合器踏板（手动变速箱）后，检测遥控钥匙/智能遥控钥匙：
踩下制动踏板（自动变速箱）或离合器踏板（手动变速箱）后，检测遥控钥匙/智能遥控钥匙：
按下“ENGINE START/STOP”（发动机启动/停止）按钮以启动发动机。
说明
如果满足启动条件，无论点火开关处于“OFF”（关）、“ACC”（附件）或“ON”（开）位置，长按“ENGINE START/STOP”都可以启动发动机。
点火开关功能表
状态                  功能
OFF                   在此状态下，几乎所有设备都不能使用。在此状态下，只有电子转向柱锁被激活（手动变速箱）。
ACC（附件）           此状态是指为附件供电。行车电脑显示屏亮起，也可使用音频，转向锁停用。
ON（正常操作状态）    这是正常操作状态。几乎所有电气设备均可使用（例如，前大灯、空调等）。
START                 启动机将运行，直到发动机启动。

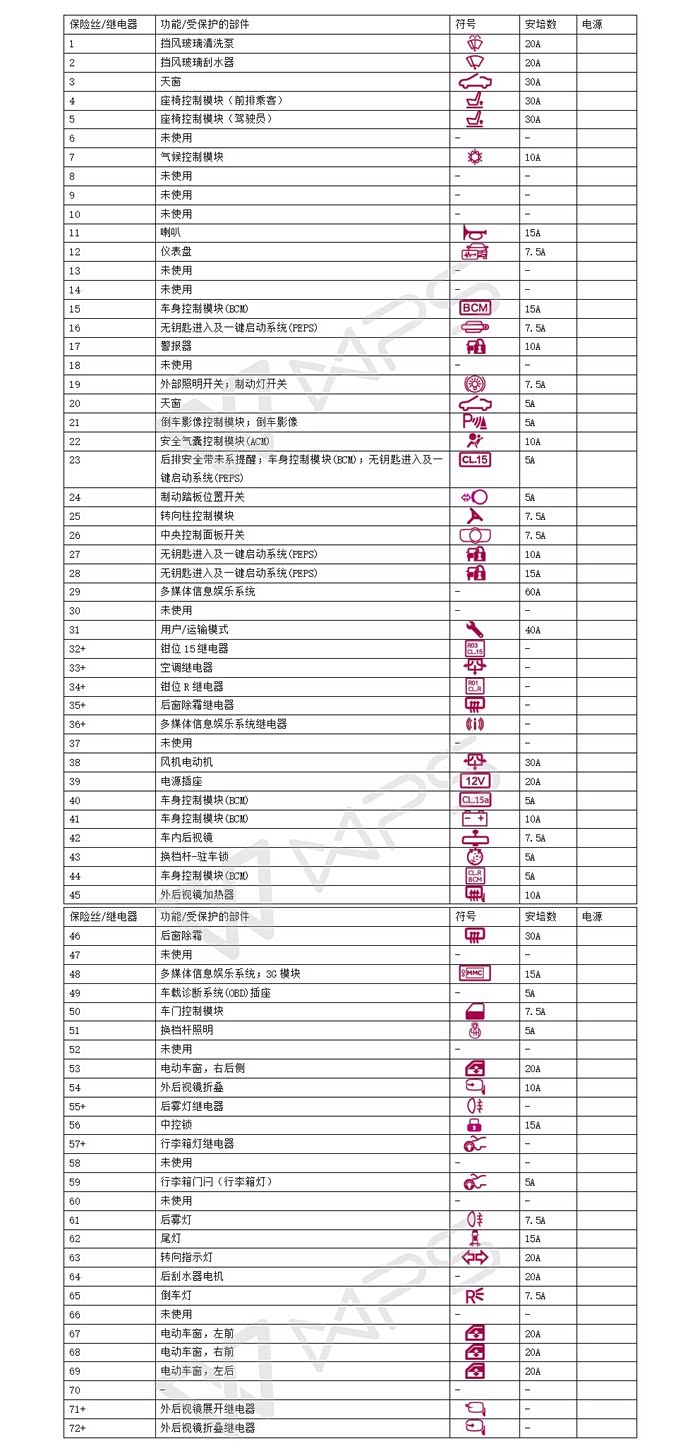

二、乘客舱（车内）保险丝盒的保险丝/继电器布局和编号（来源观致逸云，感谢NINGBOCAT）

保险丝盒中均配备专用的保险丝拆卸工具（保险丝拔钳），在54左边、白色。

三、测试各保险丝在点火开关不同状态下的通电情况，分析适用的保险丝取电位。
测试工具：普通万用表。
说明：只测保险丝、不测继电器，测试过程中不插拔保险丝。编号2、4、5、9、29无裸露触点未测，编号13无触点、未装保险丝。万用表直流电压12V-13V即为通电正常状态。测试结果如下：
点火开关OFF（关闭）状态，常火保险丝：1、3、6、7、8、10、11、12、16、17、24、25、26、27、28、31、48、53、54、56、58、59、60（未装保险丝）、62、63、64、65、67、68、69、70。
点火开关ACC（附件）状态开始通电保险丝：15、37、39、41、42、43、44、47、49、50、51、61。
点火开关ON（开）状态开始通电保险丝：18（未装保险丝，保险座下触点）、19、20、21、22、23、38、40。
编号14所有状态无电，编号45、46在汽车启动且开启外后视镜加热/后窗除霜后通电。
观致逸云手册标注“未使用”保险丝/继电器：6（20A,OFF）、8(20A,OFF)、9(30A)、10(20A,OFF)、13(无触点)、14(7.5A,无电)、18（未装保险丝，ON）、30(继电器）、37（10A,ACC）、47(25A,ACC)、52(继电器）、58(15A,OFF)、60（未装保险丝，OFF状态双触点均通电12V）、66(继电器）。
据（1）-（4）测试，（5）中手册标注“未使用”的保险丝，除编号13、14、18、60确定未使用；编号6、8、9、10、37、47、58因未知保险盒背后接线及线缆馈出使用情况，故不确定。
为更直观了解，做图示意如下：

ACC取电：39为前后排12V电源插座（即点烟器）电源保险、可以使用；42为车内后视镜电源保险，未装配自动防眩目后视镜的车型未使用（尊贵型实测拔出该7.5A保险丝后行车电脑、3G及GPS信号正常，下方触点通电12V）、可以使用。使用ON状态电源：18确认未使用，可以使用；

根据以上测试结果及其实际位置分析判断（仅供参考）：
1. ACC取电。理论上，点火开关ACC（附件）状态开始通电保险丝15、37、39、41、42、43、44、47、49、50、51、61和点火开关ON（开）状态开始通电保险丝18、19、20、21、22、23、38、40均可使用，但为用电安全及原车设备正常安全使用，故加以甄别。使用ACC状态电源：37、49、50、51、61所处位置不太好安装取电器、排除；15、41、44、43为BCM或驻车锁电源保险、为确保行车设备安全用电、排除；47未知实际使用状态、排除；39为前后排12V电源插座（即点烟器）电源保险、可以使用；42为车内后视镜电源保险，未装配自动防眩目后视镜的车型未使用（尊贵型实测拔出该7.5A保险丝后行车电脑、3G及GPS信号正常，下方触点通电12V）、可以使用。使用ON状态电源：18确认未使用，可以使用；其他不再分析。
2. B+（常火电源，如果需要）取电。60确认未使用，可以使用；其他不再分析。
3. 保险丝取电器原理

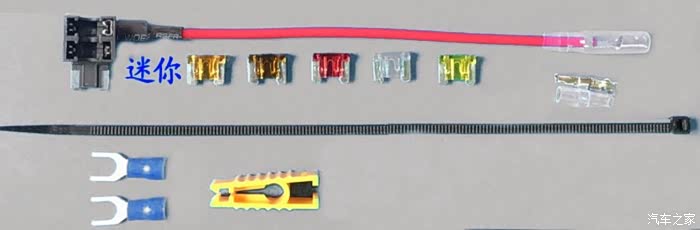

观致5保险盒取电可以使用中号和迷你两种尺寸保险丝的保险丝插座。

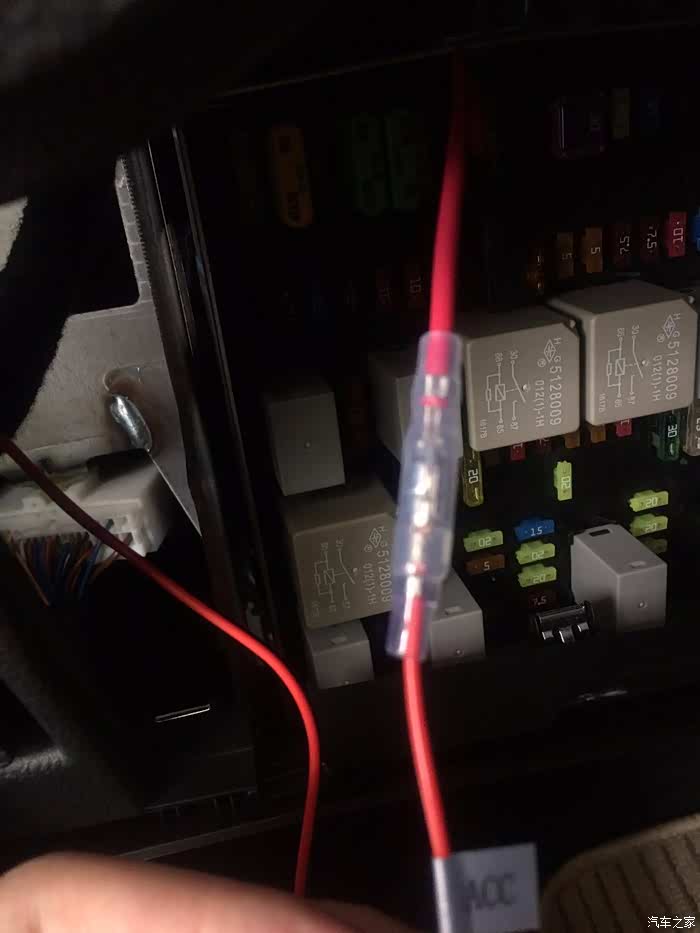

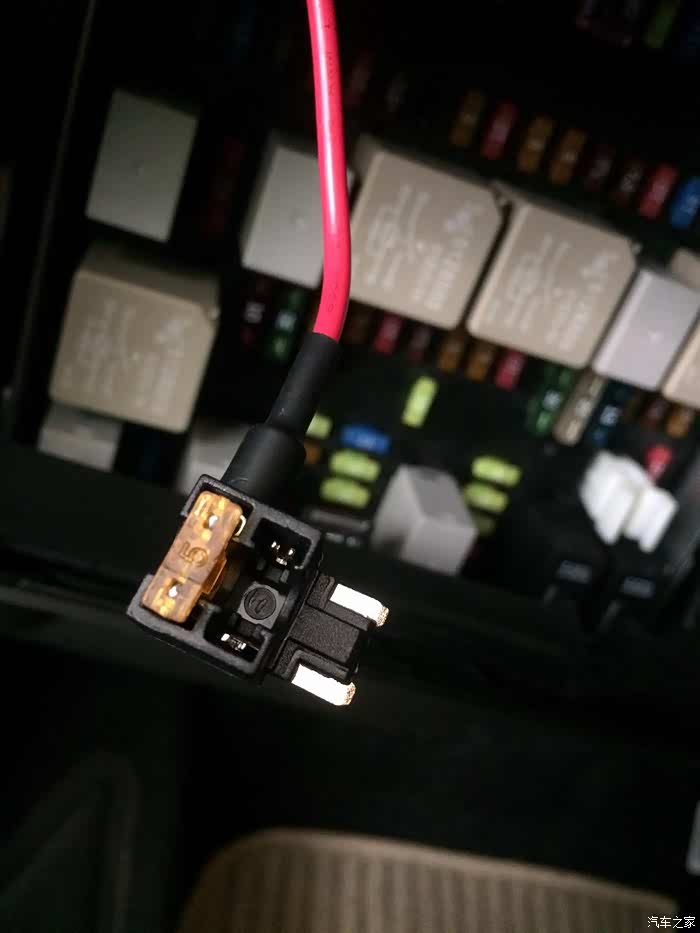

取电器原理：A~B位插入取电设备（记录仪、电子狗等）的保险丝、一般3A或5A就可以了。C~D位如果使用的取电位无保险丝（如编号18、60位置）可以空着，如有保险丝，用回原车保险丝。
最好先拍照记下，以免搞错。

为确保安全，测一下保险丝座上下两个触点，测试过程没拍照。

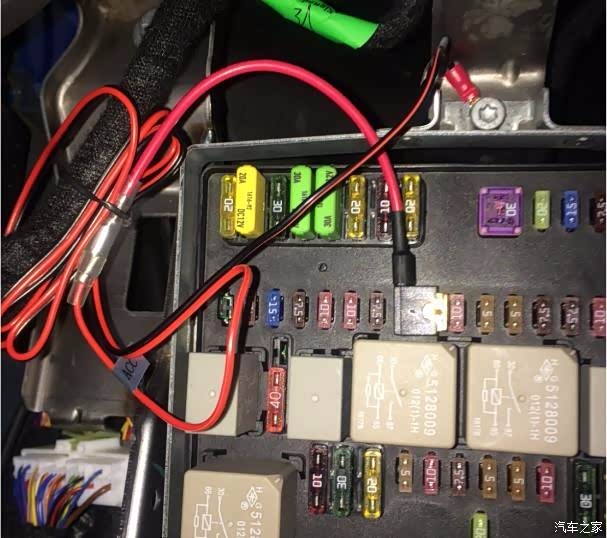

编号18（ON, 原车无保险丝）下方触点为保险丝座进线位，上方触点无电，如图安装（电源从保险座进线位直接输出至A～B）可以正常使用。

编号42拔出7.5A保险丝测试，尊贵型实测拔出该7.5A保险丝后行车电脑、3G及GPS信号正常，保险丝座下方触点为进线位，可以使用，7.5A保险丝插入取电器C~D位置，5A保险丝插入A~B位置，再将取电器插入42号保险插座，电流通过7.5A、5A两个串联（没错，是串联，电流从D到C，再到A～B）保险丝后到达记录仪，如图安装可以正常使用。如果只插入5A保险丝、不插入7.5A保险丝，无电源输出。

顶配车型ACC推荐使用39，确保所有设备独立保险。使用编号39也是串联保险，原车保险丝负责原车电源插座和记录仪两个负荷，因39原保险20A、平常车上偶尔充电使用电源，从安全角度看、更好些。
但是41、43、44、47、49、50、51因同样是下方触点为进线位，如使用取电器，原车保险丝负荷必定增大，一旦取电设备故障、势必影响原车保险丝座位的设备，记录仪功率小也许没事、但保险丝选择决不能大于原车保险丝；对这些保险丝座取电不建议使用。

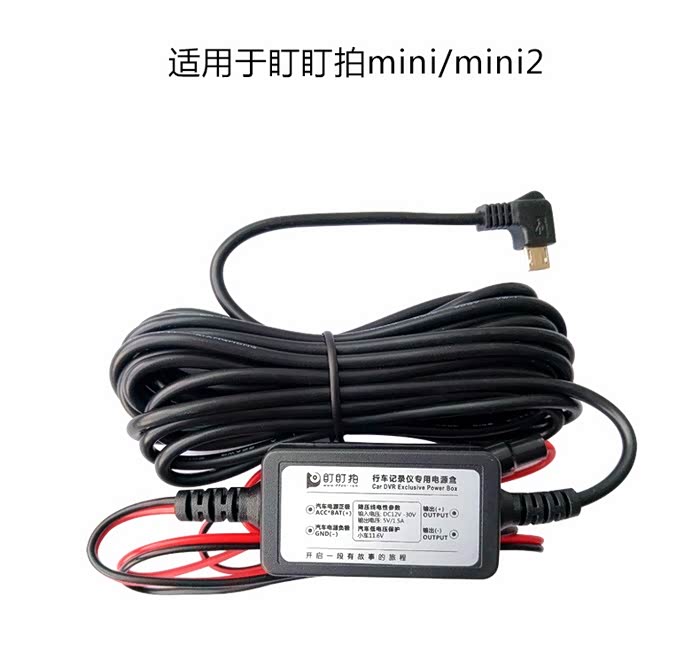

(叮叮拍mini电源盒输出5V/1.5A，换算过来12V电源，用2A或3A的保险丝都够，这里没有就用5A的啦)

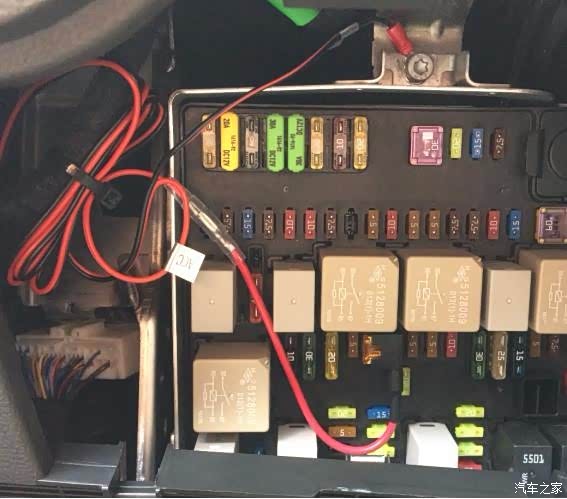

GND线在保险盒上方螺母处固定，梅花扳手标号T30，注意定期检查螺丝紧固情况。

关于以上两种方式区别：使用编号18需按两次“ENGINE START/STOP”所有车上电器通电，不启动发动机可以开空调通风、可以开关车窗、使用雨刮；使用编号42或39按1次“ENGINE START/STOP”部分附件通电、可以使用车载娱乐系统，堵车或停车等人又要保持记录仪工作时比较有用；两种方式如果你每天启动就走、熄火就下车走人，那么在实际使用中没多少差别。

四、观致5行车记录仪选择及安装作业。
关于行车记录仪选择，个人认为：
一是不要屏幕，毕竟不管怎么装晚上还是影响视线的。
二是不接入车机，开车的时候车机放音乐或导航还是实用一些，行车过程不能受视频影响。
三是有前镜头即可，倒车影像观致5已有装，平常行车也用不着后摄像头。

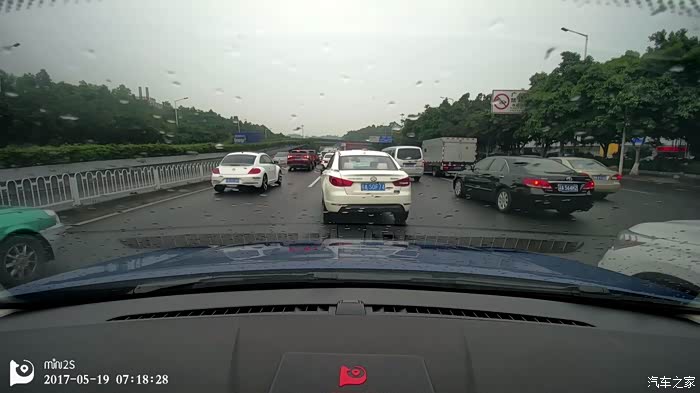

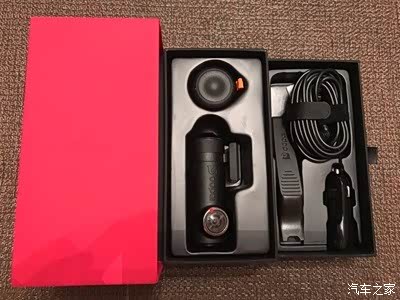

观致推荐购那种应该是可以的。最后买的盯盯拍mini2s，试了几天觉得质量也一般，拍照不是很清晰，录像拍照无畸变，但不知是自动对焦还是其他问题，放大的照片10米以外就看不清车牌了。不过这些不是本贴的重点，就不讨论了。

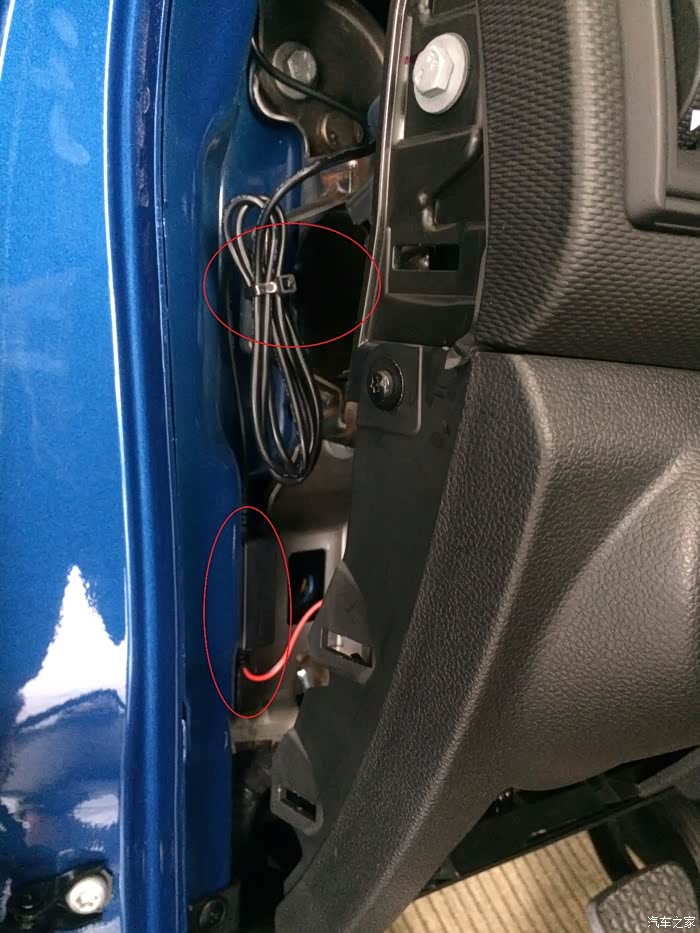

接着还是讲安装过程：

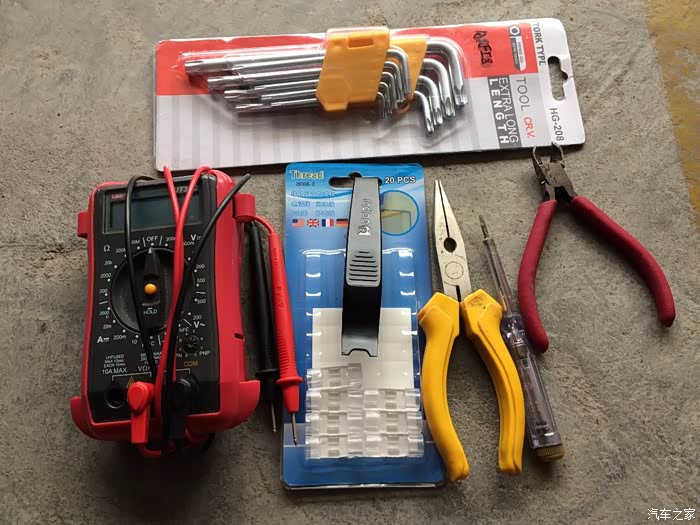

工具准备：大合照……

万用表（用了好多年、换过电池），撬棒（记录仪赠送），线卡（只用了一片双面胶固定电源盒），尖嘴钳（给电源盒接取电器压线头），电笔（交流家用的、测不了12V电源、做撬棒），剪线钳（剥线、剪扎带）、带孔梅花螺丝刀九件套（楼下五金店现买的、一套15元。只用了T30一个，用于A柱盖板及保险盒上方螺丝拆卸紧固）。

设备准备：
