1.5T三厢精英原厂倒车影像作业，不懂可以问我（版主求射精）
此帖已被收录至论坛精选日报-改装有理。更多精彩内容戳这里。
提了小福以后各种折腾，我对外观不在意，感觉原厂挺好，挺漂亮，自从给小福动了第一刀（加了定速巡航，刷了隐藏）以后，相继又改了氙气灯、刷了原厂的导航，某宝买了D5卡（虽然不用，但是看着舒服
）以后，看到倒车影像的教程出来了以后又忍耐不住了，某宝买了98块包邮的高清夜视摄像头。有人要问：为什么不走原厂方案呢？答案是一个字：贵。。。最便宜的也就是论坛里的师傅的1700了。等降价了再整原厂的吧。（山寨的比原厂的少了轨迹和雷达图标，但是雷达都会响的）刷倒车影像一根ELM327加一台电脑就可以搞定，但是加摄像头就需要一个专用的线束了，一边是两个段子，一边是莲花头（母头），我不是自己做的，我是买论坛福友的，不算便宜，为了避免广告，买谁的就不说了。好了。下面进入正题，开始了！！
搬运下越YY的同学刷导航教程http://club.autohome.com.cn/bbs/thread-c-364-52593164-1.html#pvareaid=103364
再搬运下越YY同学的刷影像教程http://club.autohome.com.cn/bbs/thread-c-364-53191049-1.html#pvareaid=104340
）以后，看到倒车影像的教程出来了以后又忍耐不住了，某宝买了98块包邮的高清夜视摄像头。有人要问：为什么不走原厂方案呢？答案是一个字：贵。。。最便宜的也就是论坛里的师傅的1700了。等降价了再整原厂的吧。（山寨的比原厂的少了轨迹和雷达图标，但是雷达都会响的）刷倒车影像一根ELM327加一台电脑就可以搞定，但是加摄像头就需要一个专用的线束了，一边是两个段子，一边是莲花头（母头），我不是自己做的，我是买论坛福友的，不算便宜，为了避免广告，买谁的就不说了。好了。下面进入正题，开始了！！搬运下越YY的同学刷导航教程http://club.autohome.com.cn/bbs/thread-c-364-52593164-1.html#pvareaid=103364
再搬运下越YY同学的刷影像教程http://club.autohome.com.cn/bbs/thread-c-364-53191049-1.html#pvareaid=104340

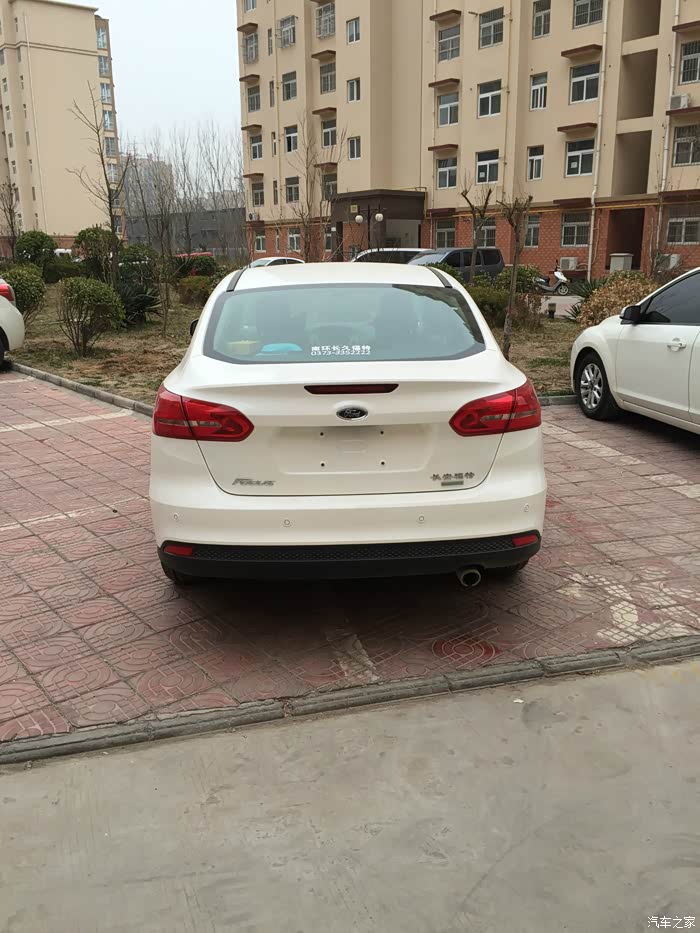

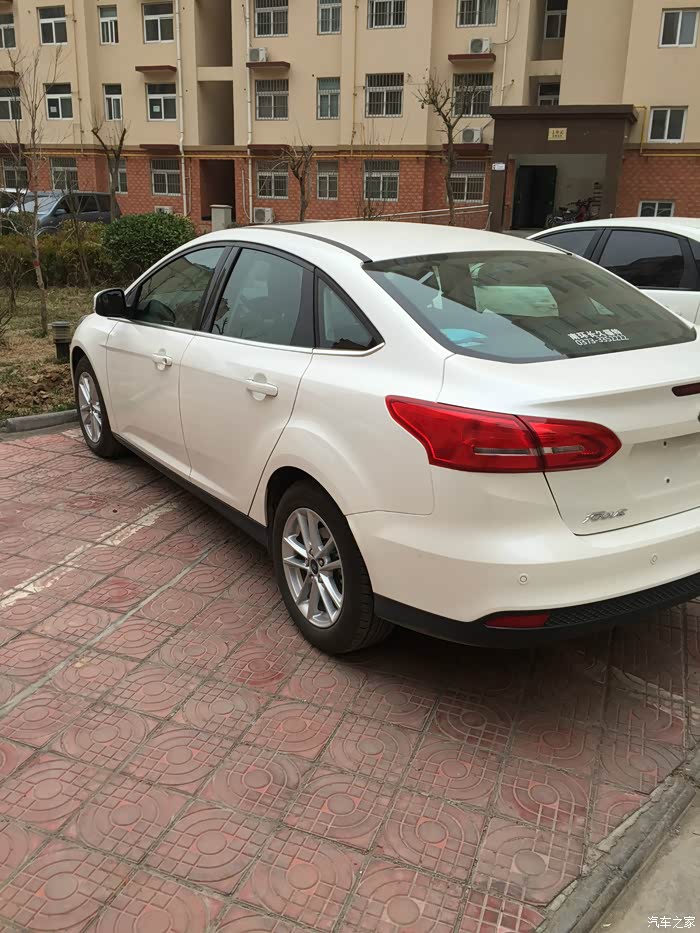

上牌以前的小福，我最喜欢的角度，霸气。

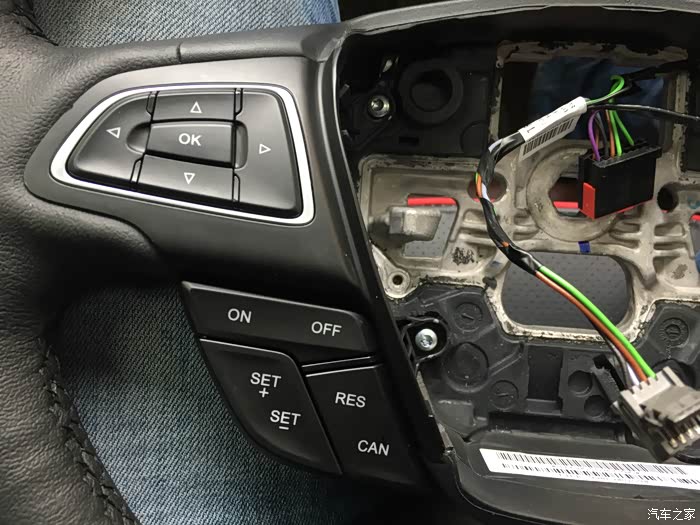

改完定速巡航的小福，高速更舒服
刚改好灯的小福，灯眉那改灯的师傅给我弄成黑色的了，大家觉得黑色的好看还是原厂银色的好看？如果黑色的好看我就不去找他换回来银色的了。。毕竟得二次拆灯。
首保完发动机舱洗白白的小福。干净漂亮！
好了，言归正传，进入正题
跟刷导航一样，修改参数，需要把第一个参数09改为05就可以了，点后点击write。倒车影像就开通了，特简单，改完以后sync会直接重启。
跟刷导航一样，修改参数，需要把第一个参数09改为05就可以了，点后点击write。倒车影像就开通了，特简单，改完以后sync会直接重启。

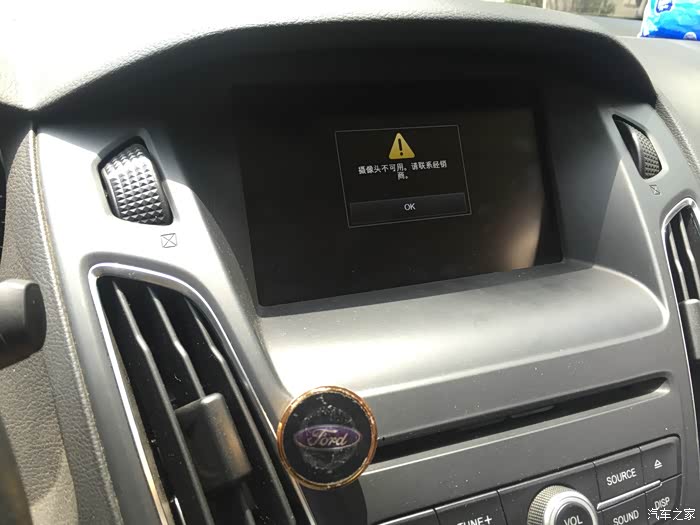

重启以后就成功了，刷出来影像以后雷达就没有小车图标了，但是还是会响的，因为没有装摄像头，出现了摄像头故障信息，说明刷成功了。
买的线束忘记拍照，借用一下宁的线束，就和这个线束一样的，一边是莲花母头，一边是两个端子加一根地线
既然刷出来了，好了，可以开始装摄像头了。
某宝买了摄像头，到了以后二话不说，开拆，先打开后备箱，拆掉后备箱装饰板商的螺丝，拿掉装饰板。
某宝买了摄像头，到了以后二话不说，开拆，先打开后备箱，拆掉后备箱装饰板商的螺丝，拿掉装饰板。

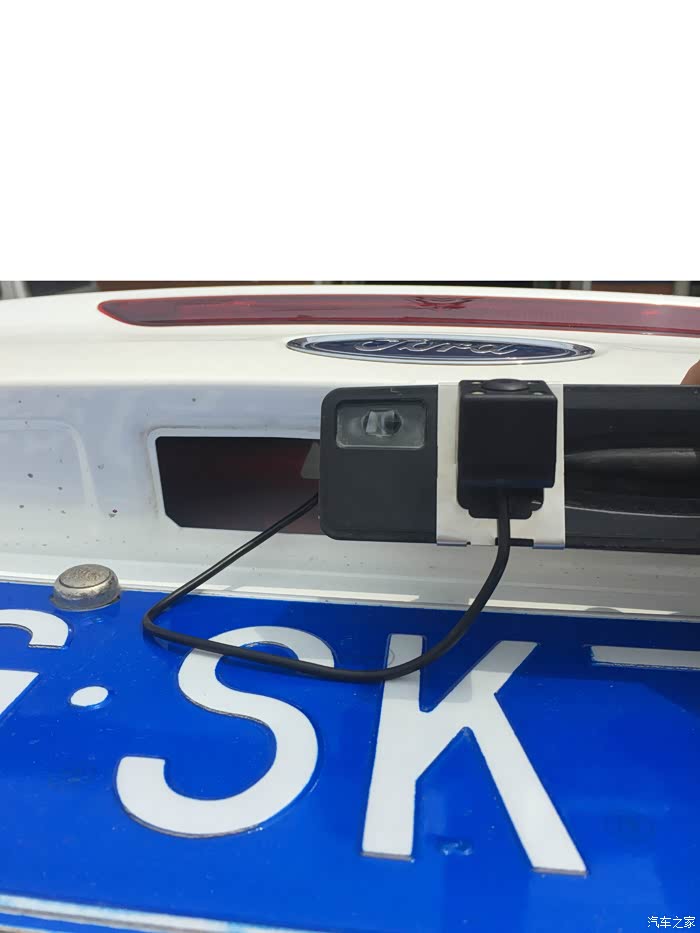

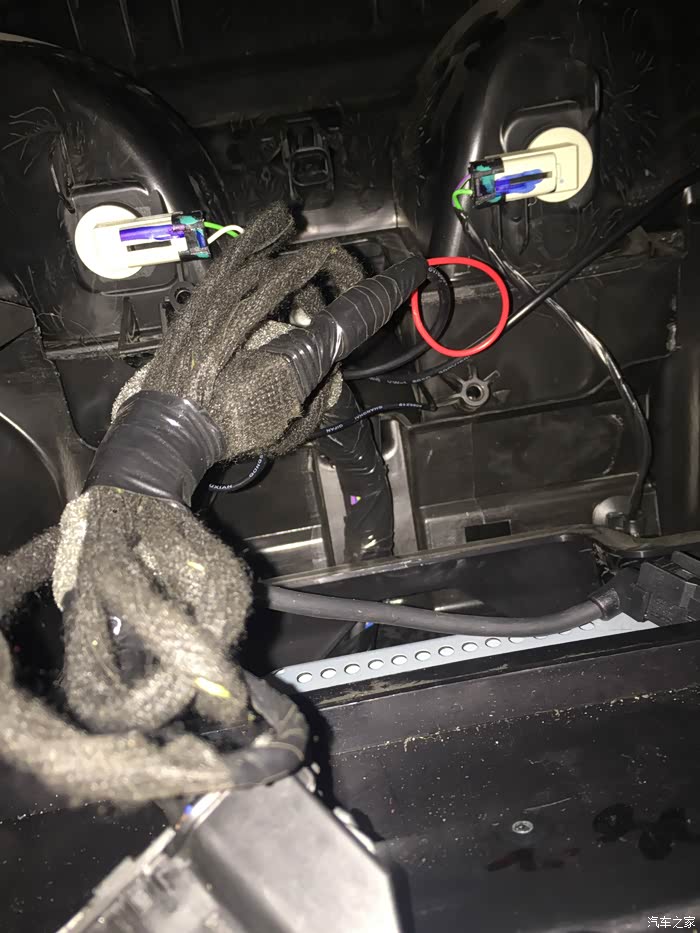

手伸进后备箱上盖的夹缝中，用螺丝刀轻轻的挑着牌照灯边缘撬动四个卡扣，直接就取下来了，直接将摄像头卡上去就OK了。然后将摄像头的取电线接到左右两个倒车灯任意一个上面，用来取电。（照片忘记照了，见谅）
好了，开始拆中控了，都是卡扣，很好拆的，先是拆掉双闪灯下面的装饰板（阴影部分拆掉）

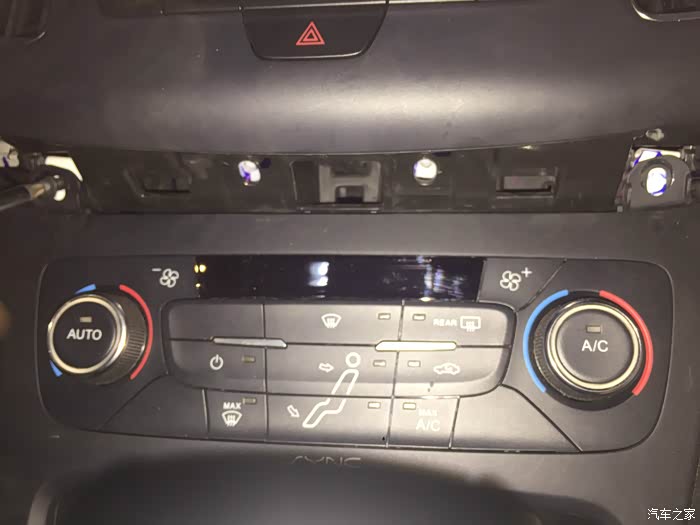

漏出来4个T25的螺丝，用螺丝刀拆掉四个螺丝。
拆下档杆周围的钢琴漆面的护边，漏出来档杆下面的一个T25的螺丝，一样，拆掉。然后去掉中控的面板。
然后开始拆卸屏幕，拆掉屏幕上的四条固定螺丝，一样是T25的。将屏幕取下来。

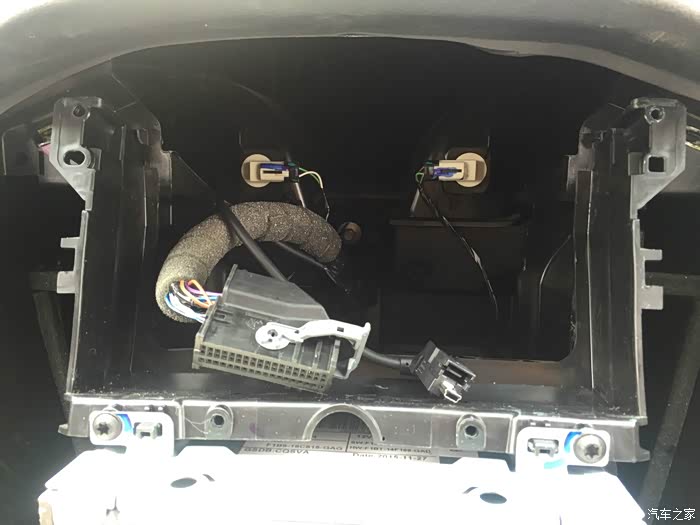

拔掉屏幕后方的两个插口
拆掉端子插头的护罩。

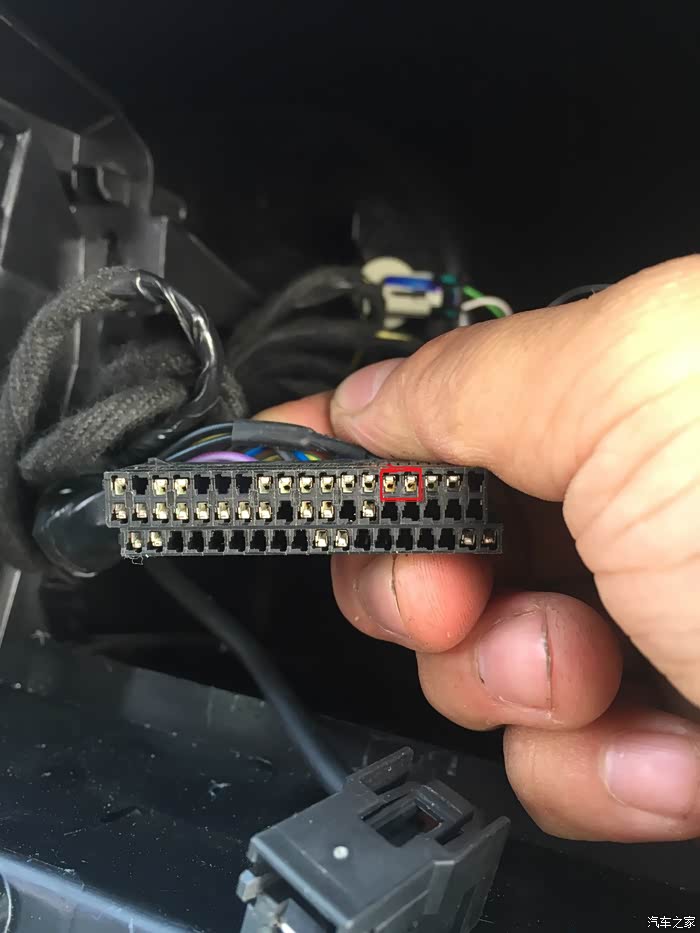

将上面图上所示专用线的两个端子分别插入14和15两个端子口。图中标红的两个。
将另外一头的莲花母头和摄像头的莲花公头链接到一起。
将专用线束的端子那端的多余一根线压到中控里面的铁质螺丝下面（图中正中间白颜色的螺丝，用8mm的套筒），接好以后将屏幕端子插回准备实验。

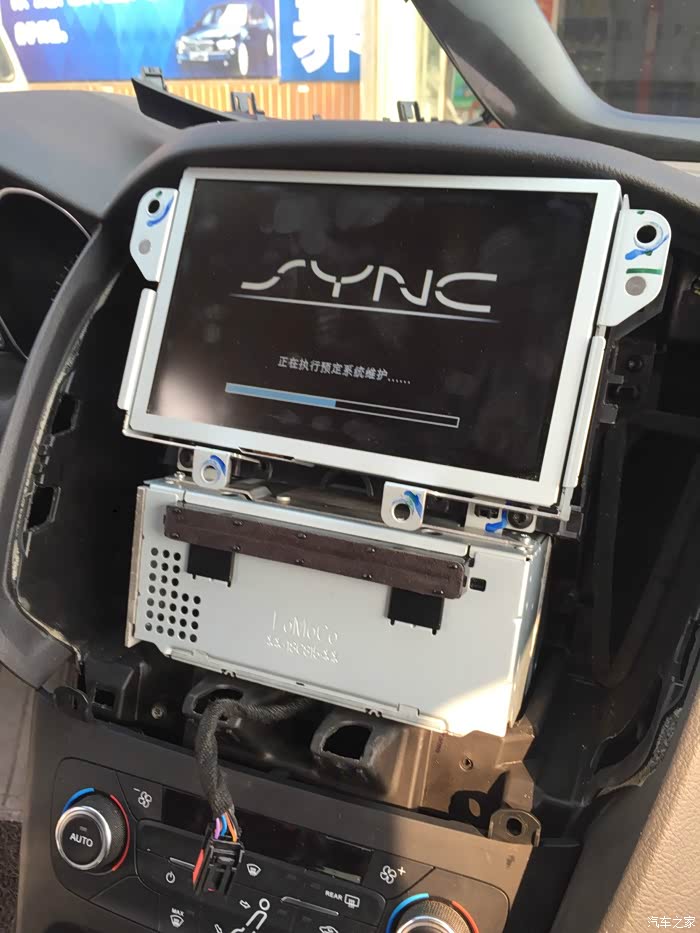

装好以后因为屏幕断电系统会重启，重启好了以后挂倒挡，看看有没有影像出现（出现了说明没问题，影像忘记照相，见谅）
实验完全正常以后开始穿线了，将屏幕取下。

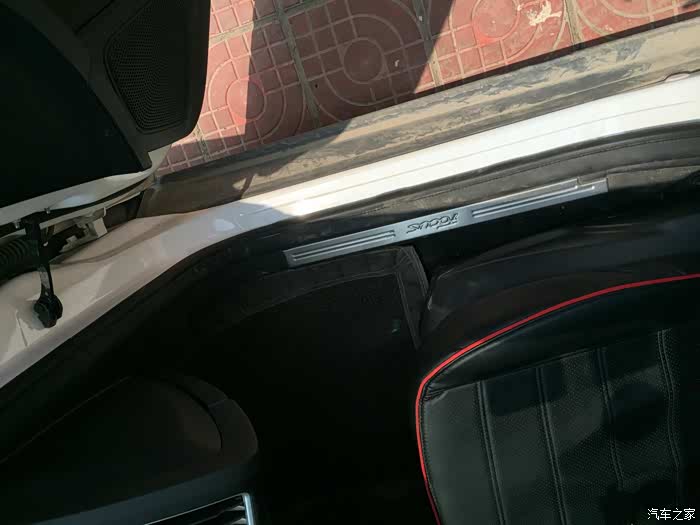

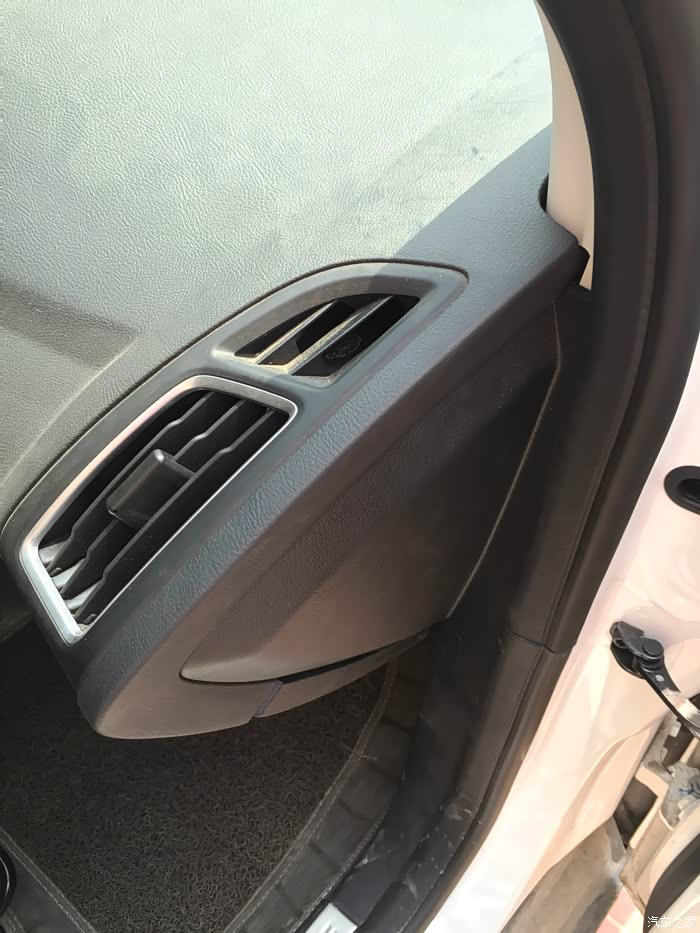

打开副驾驶门，拆掉中控台旁的三角装饰板
用钢丝从中控右上方往三角装饰板方向探。钢丝漏出后将摄像头线束的公头从中控拉出，开始走线

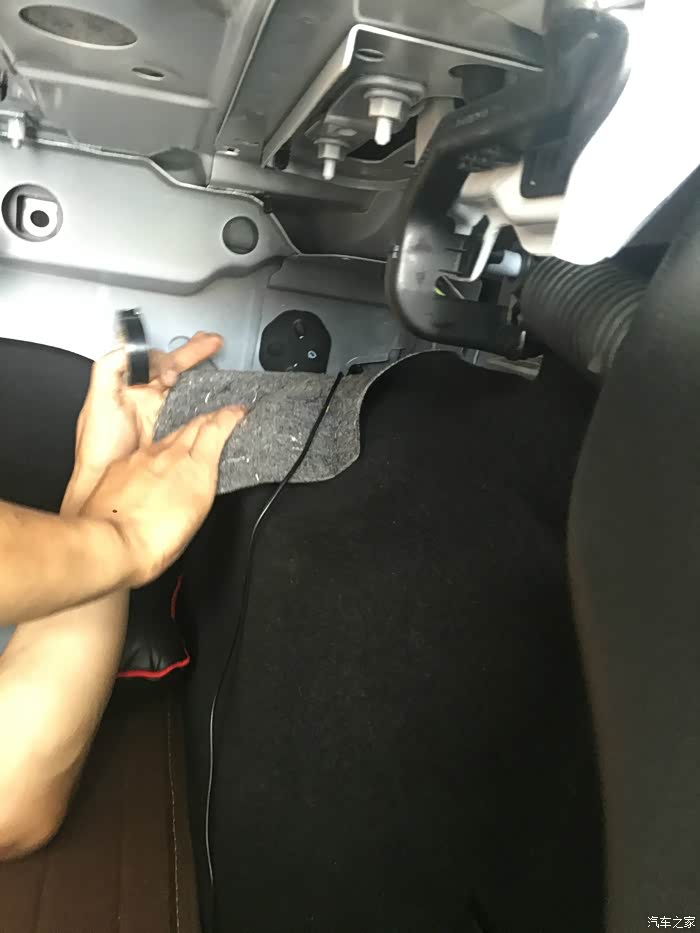

拉掉副驾驶位下面的门密封条，要从这里走线，从三角装饰板处走向副驾驶位门。从下面密封条底一直走到右后门密封条下。
当线走到右后座位旁的时候，右后座位旁有个装饰板，拉开装饰板会发现里面有个洞，线从这个洞里穿出

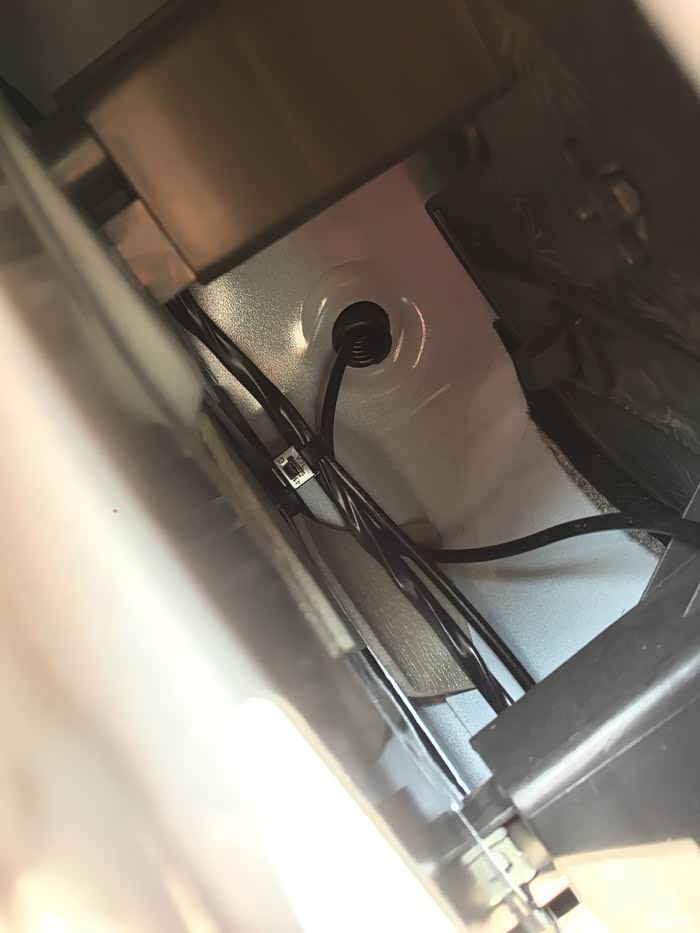

就是这个洞，穿进去就到后备箱了。
然后来到后备箱，后备箱右上角有个小洞，线出那里穿出
看到线了吗？

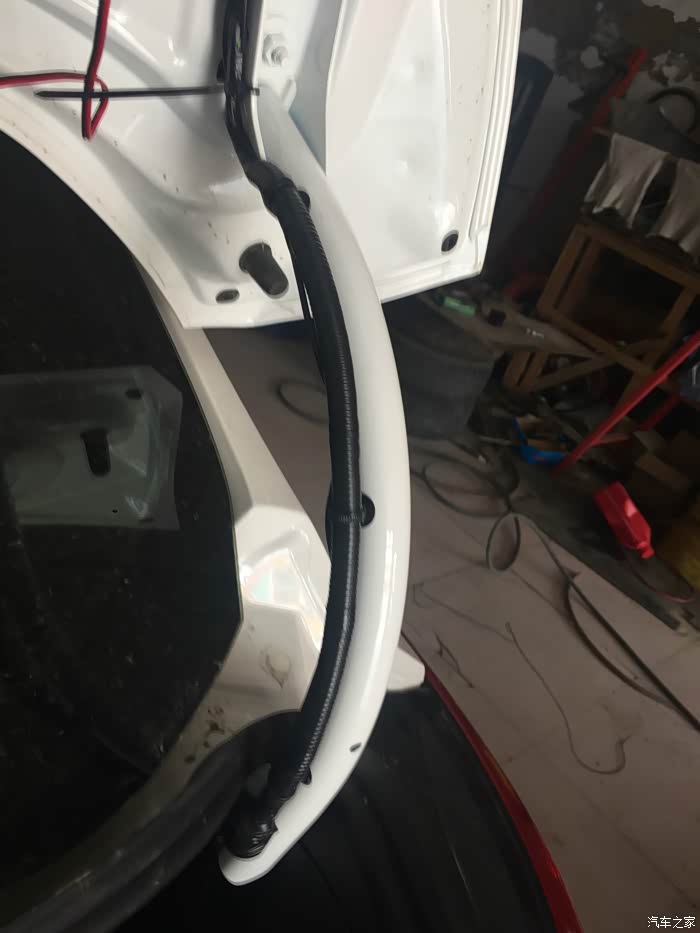

然后线沿着后备箱撑杆原厂线管的线路一路走下去。
线束莲花头和摄像头莲花头接到一起（切记每个莲花头接口处用胶带进行缠绕，防止车辆颠簸时脱开），将线一点点用扎带扎紧，弄规整。
整理下中控的线束
装回屏幕，安装中控面板和装饰条和后备箱装饰板

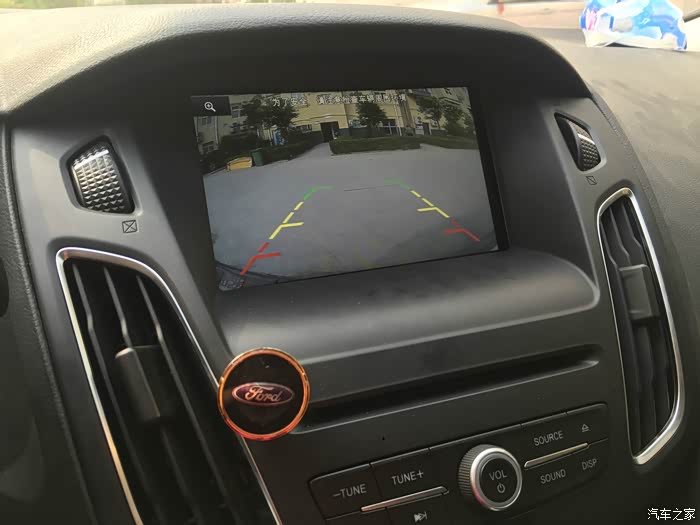

倒车影像效果（是没有轨迹和倒车雷达图标的，但是雷达依然会响），如果想要轨迹和图标，只有安装原厂摄像头了。

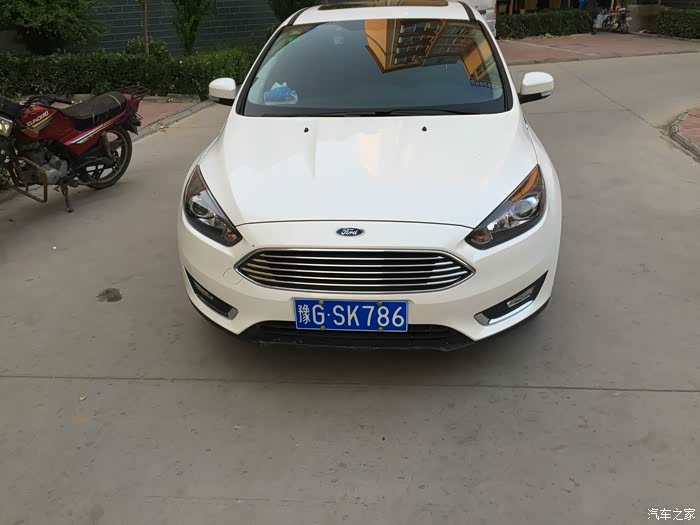

作业到此结束，下面放点小福的美图，十分爱我的小福。版主求射精啊！！！！！
作业到此结束，下面放点小福的美图，十分爱我的小福。版主求射精啊！！！！！
谢谢大家！！
