应雅友要求,将本人结合各雅友资料制作的车床,发给喜爱自由行的朋友们参考。
前板:500*235*20mm
后板:500*210*20mm 为了让床更平一些和变成坐椅时前高后低。所以前后板宽度不一样。
侧板:510*220*20mm 侧板两头是不一样宽的。
小床板:400*542*20mm
中床板:555*542*20mm
大床板:660*542*20mm
坐框采用螺杆组装,不用时可以全部拆开。为了搬到地上当桌子用能更轻一些,所以就没有要底板,这样搬下的时候里面的东西还都留在了车上。

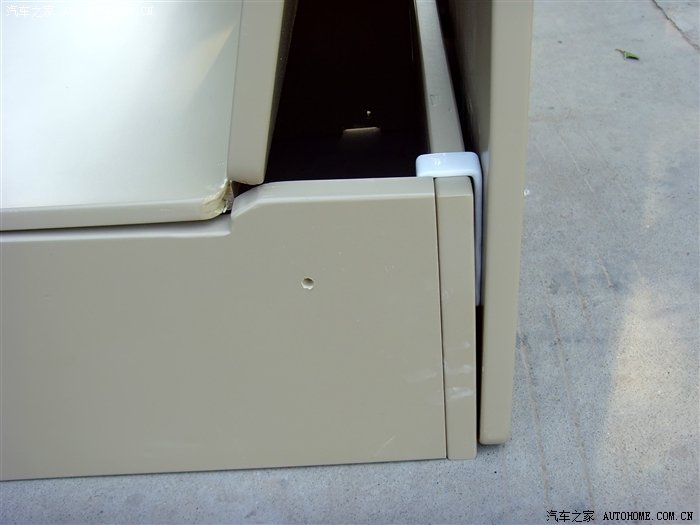

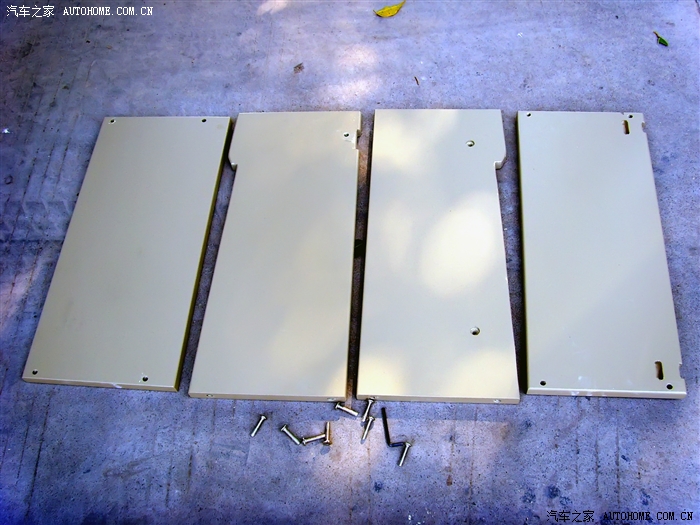

坐框板,没要底板,侧板两头直接攻入M6的内外牙,这样就不用要螺母了。另外,侧板是分了左右的。
侧边的一个孔与安全带螺丝固定,中间的两片在连在一起,行走时就不会动了。

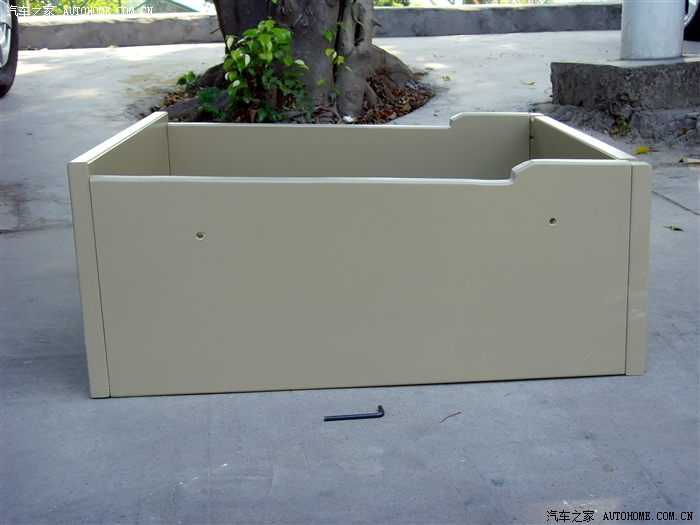

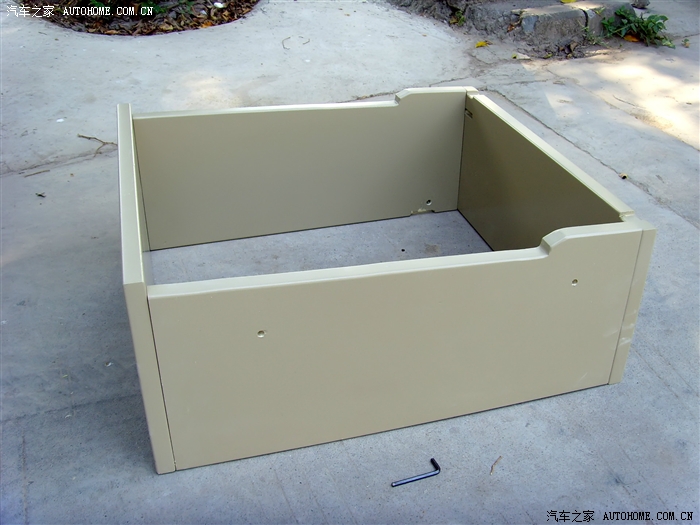

组装好的坐框是这样的。
为了让床能更平一些,所以坐框采用了前高后低的做法。

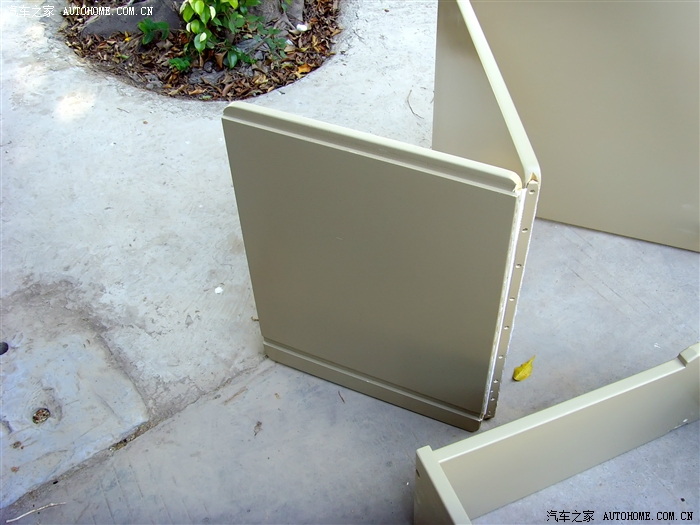

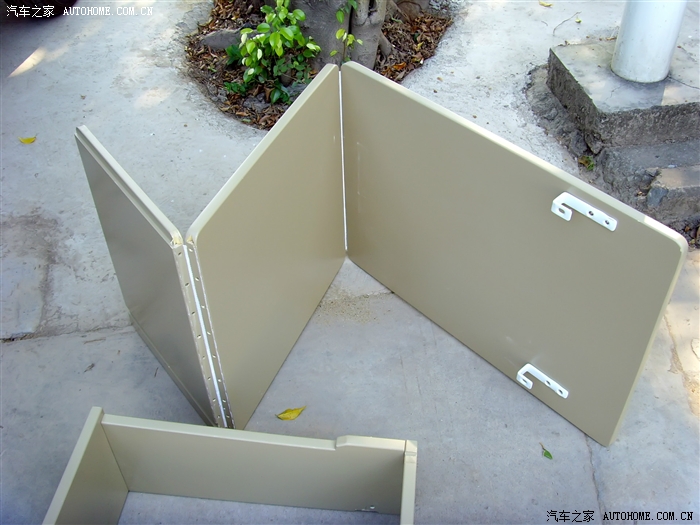

三折式床板,为了能更灵活采用了尼龙带连接。挂钩如没有也可用木板来作。
坐板采用打沟槽,这样坐在上面就不会移动了。

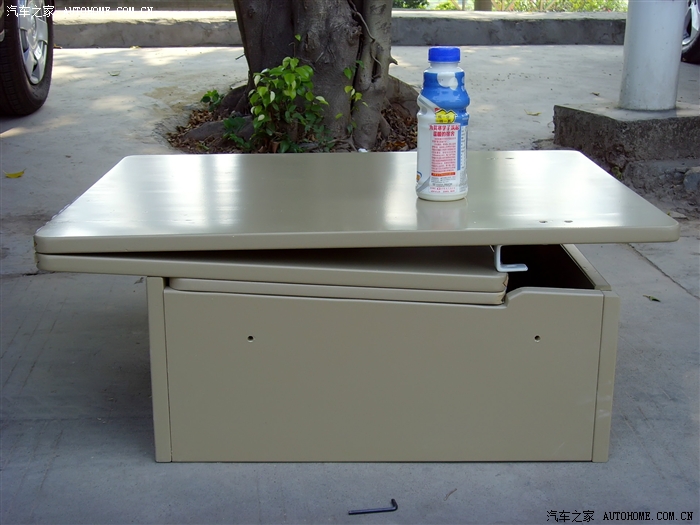

当桌子时就是这样的。

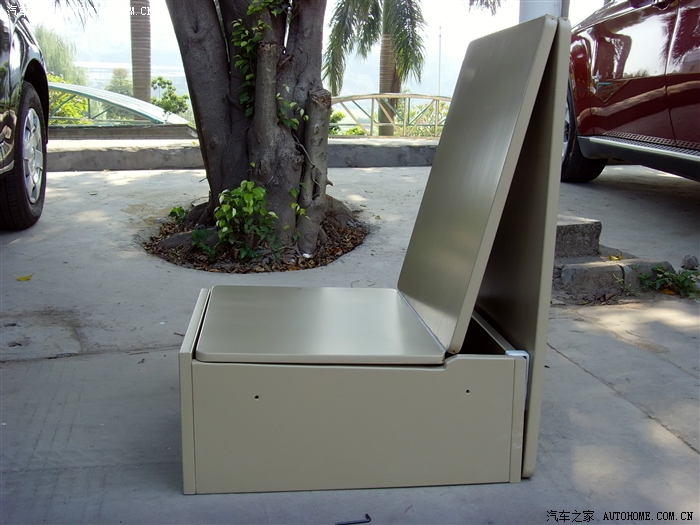

也可以这样坐着休息一下。
钩钩也可以用别的方法。

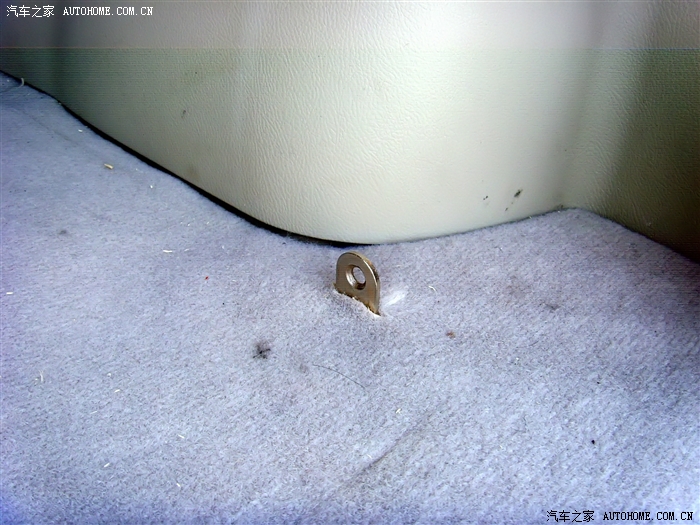

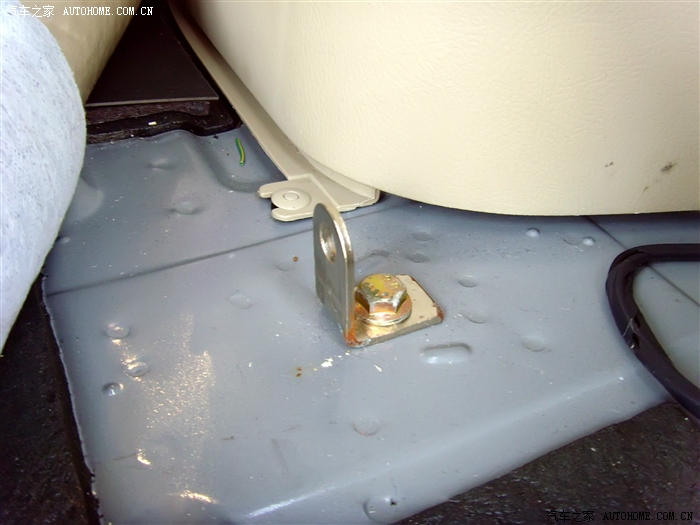

第三排安全带的螺丝,自己做了一具角铁。
装好后是这样的。

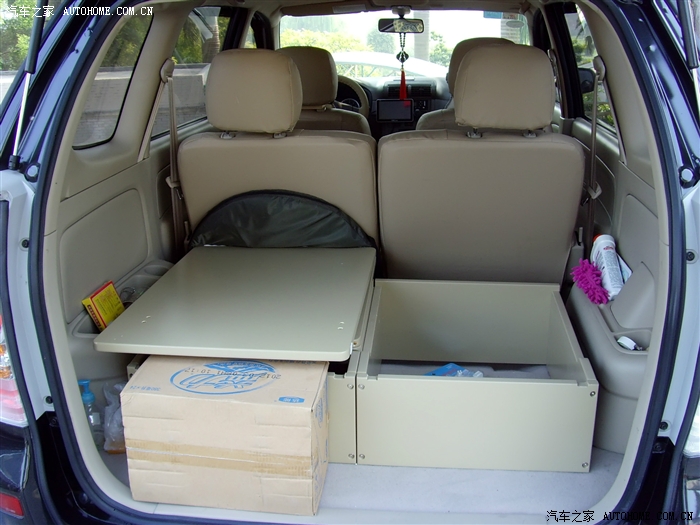

坐框里能放很多东西的。

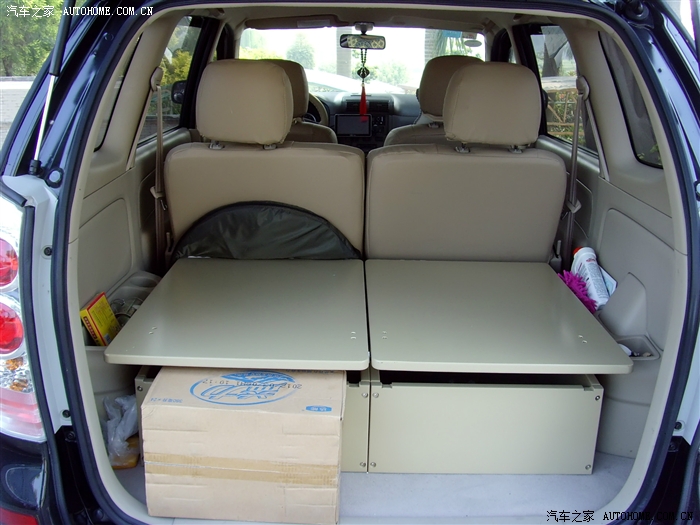

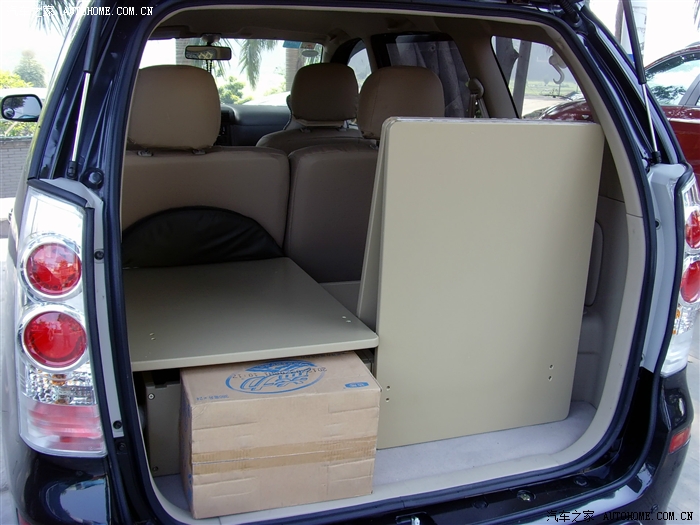

平时这样,上面一样可以装货,后面还能放两箱水。

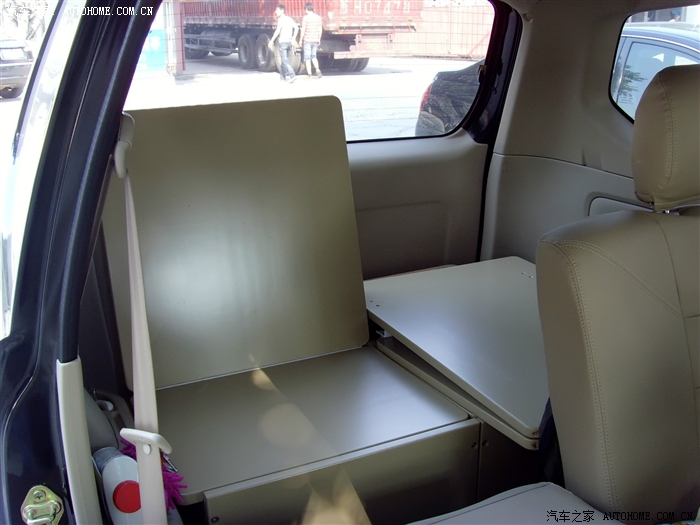

一边坐,一边当桌子。
变成坐椅就是这样的。身高1.6米以上的头会顶到车顶,长途坐还是差了点。

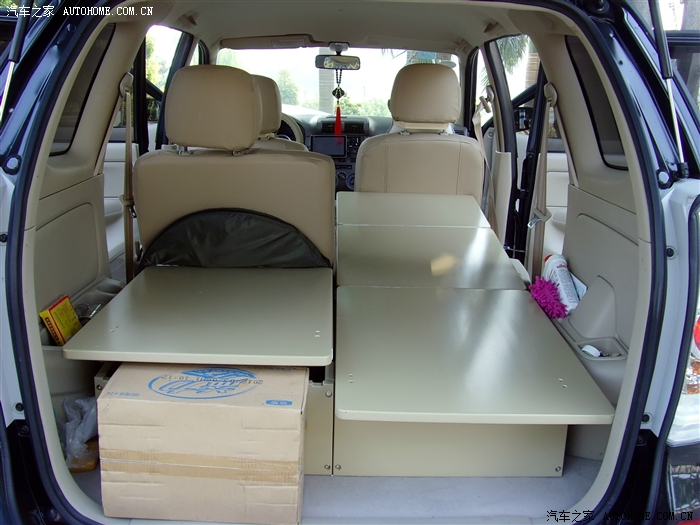

一个人睡就是这样的,

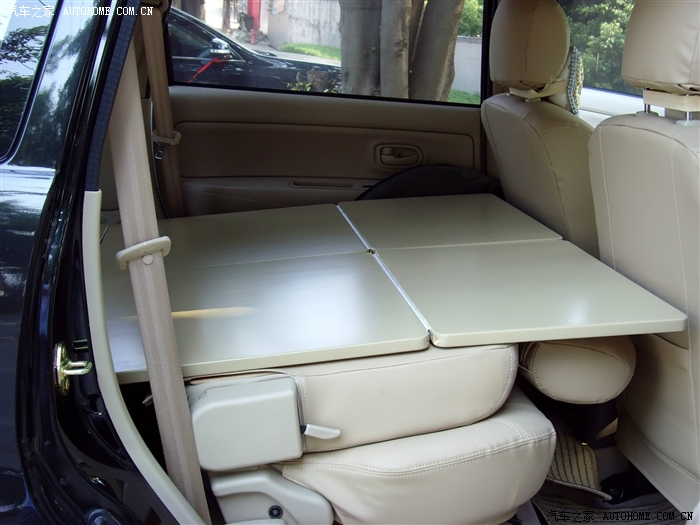

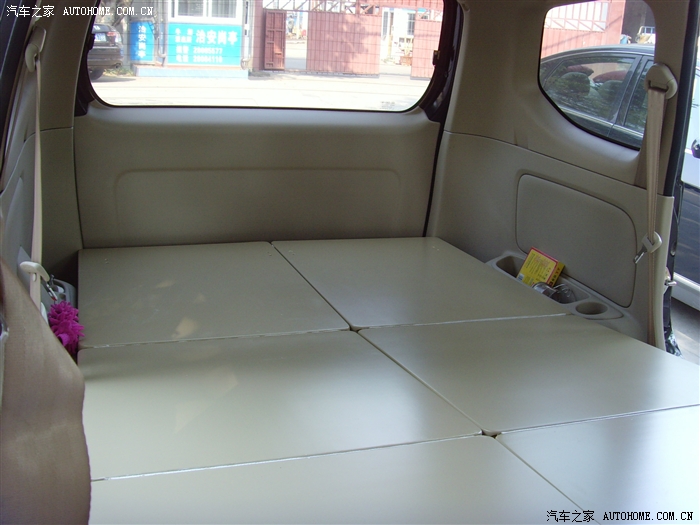

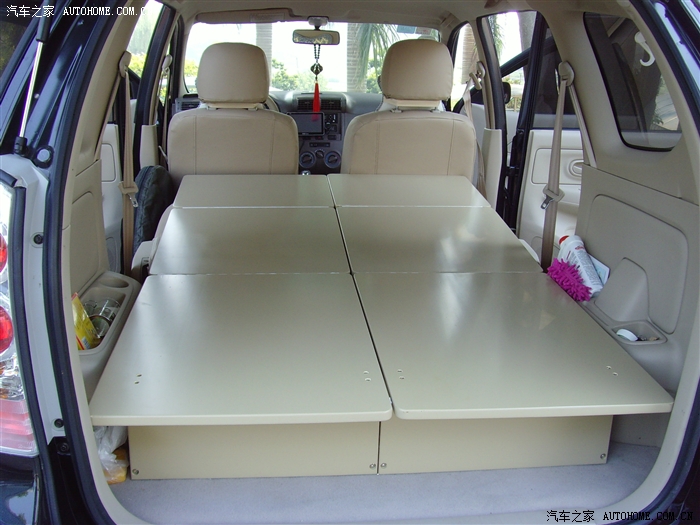

都放平后就成了一装1.8*1.3米的大床了。因为两边都靠边不会掉下,所以也能睡下三人
变床时前高后低,主要是为了变坐椅时能坐大人。
花了我两小时的方向套。

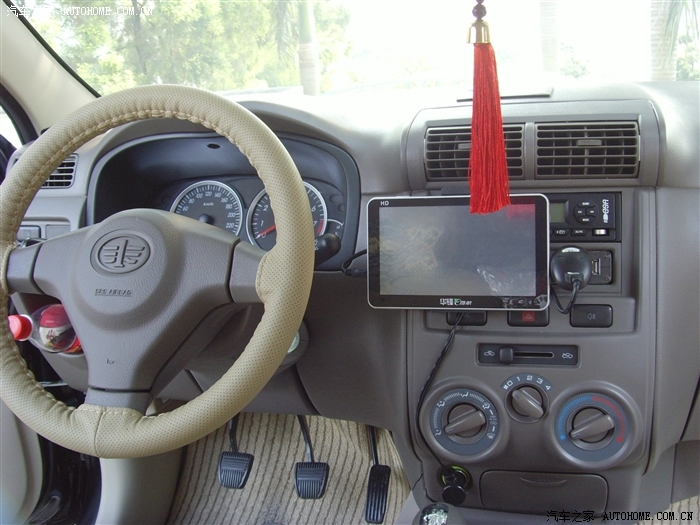

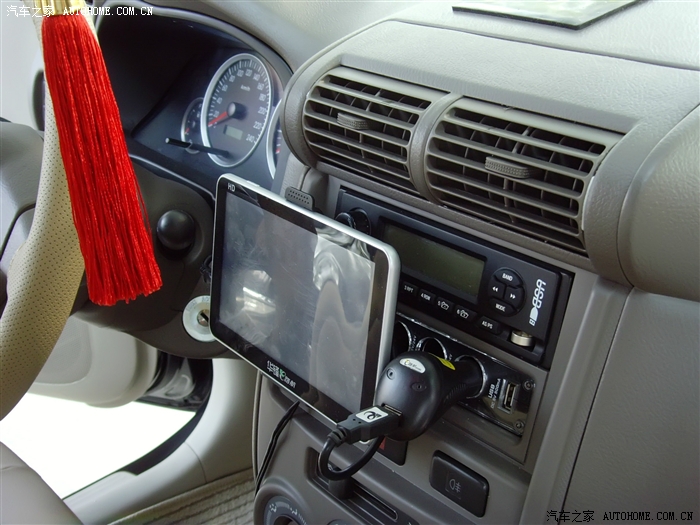

导航放这里很方便,也不引响听收音机。

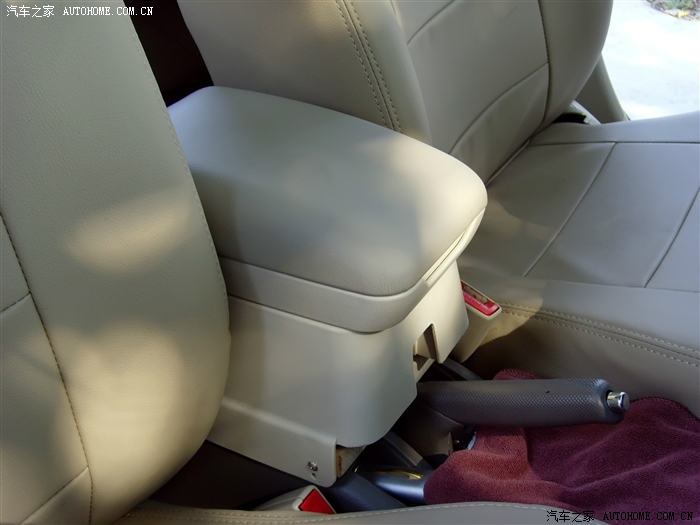

这个很实用。

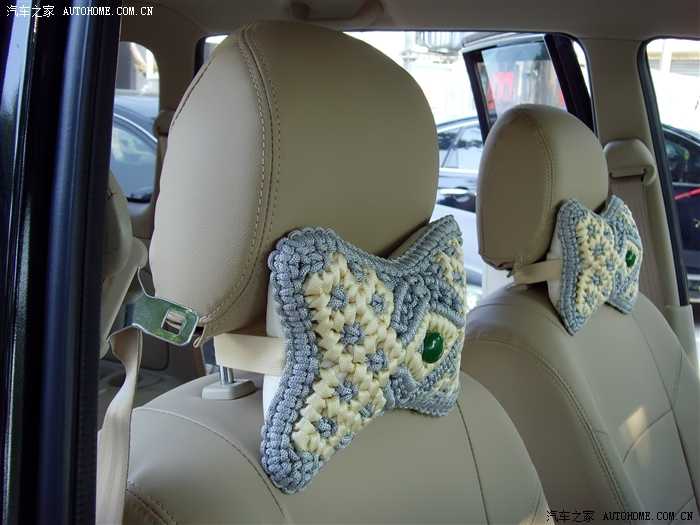

平时这样,睡觉时就当枕头。
睡觉时我都会把车停在后面高点的地方,这样床就是平的。行走时前面就会高点。
发图完毕,如有不明白的可联系我。谢谢支持。
