相关车型：奥迪A4L 2019款 40 TFSI 运动型 国VI

前言

CarPlay 导航箭头投屏一键安装脚本的测试已圆满结束。经过多位车友反复实测，脚本能够正确执行各项操作，安装门槛也因此大幅降低。不过仍有不少动手能力较弱的朋友反复询问"能不能装、怎么装"，为此特发布本篇教程帖，手把手带你一步步完成安装。

图源luka-dev

首先，衷心感谢国外开发者 luka-dev 的无私奉献，本教程基于其开源的 mib2q-carplay-rgi 项目展开。同时感谢前期参与测试的 @30P30、@龙哥的账号 等车友；本文部分图文素材来自 @奔跑的鼠标线 和 @龙哥的账号。

特别说明：受仪表固件版本、iOS 版本及导航软件版本差异的影响，本教程不保证刷入后一定能够成功显示 CarPlay 导航箭头，请车友们知悉。

请在动手前看完本教程，一定看完再动手！！！！

开源提醒

此项目基于luka-dev/mib2q-carplay-rgi和jilleb/mib2-toolbox构建，全部内容均开源

免费！免费！免费！

希望国内各商家自重
（温馨提示，MHI2Q车机全地图投屏收费项目也由外国人开发，国内所有商家均为代理，所谓自主开发纯粹忽悠）

收费项目实际由@cosminbc 开发

适用车机版本

本教程适用于MHI2Q车机（MHI2可自行测试，出问题概不负责）

如何看自己的固件版本？

进入红色菜单，选择“版本信息”

MHI2Q车机

安装步骤：

1.下载程序

bing搜索mib2-toolbox-carplay-rgi，进入页面点击“code”----“Download ZIP”，自动下载“mib2-toolbox-carplay-rgi-master”压缩包。（如遇无法访问，请切换网络，尝试使用电信、联通、移动、宽带、流量等不同网络环境。）

2.准备SD卡。

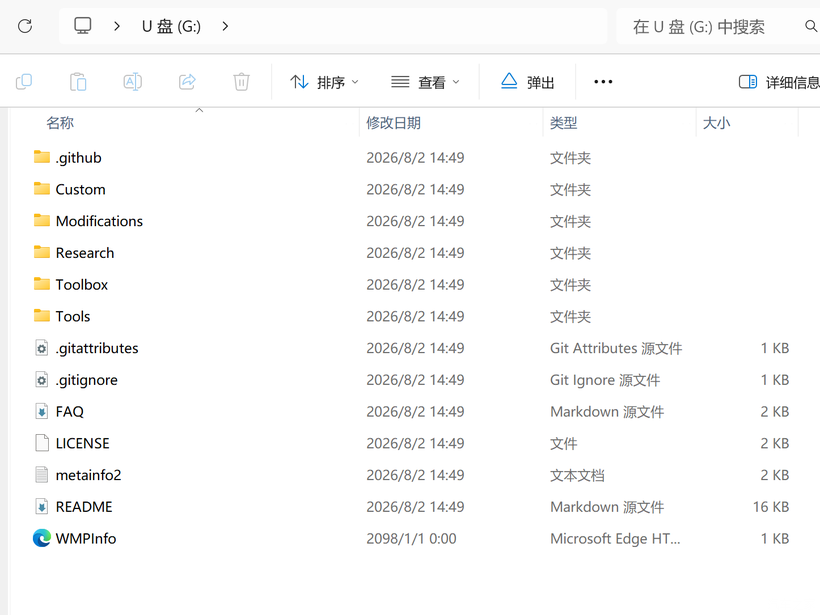

将 mib2-toolbox-carplay-rgi-master 解压，所有文件复制到干净的 SD 卡的根目录（需要 FAT32 格式）

U盘勿试，写代码的时候忘记考虑U盘了，会提示读不到卡

3.将SD卡放到SD1卡槽

4.启动发动机

启动发动机，让汽车持续运行避免车机自动断电

5.进入红色工程菜单更新工具箱

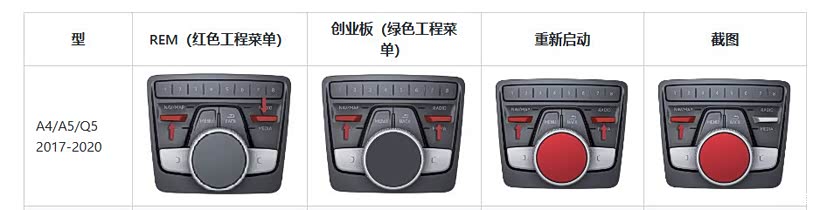

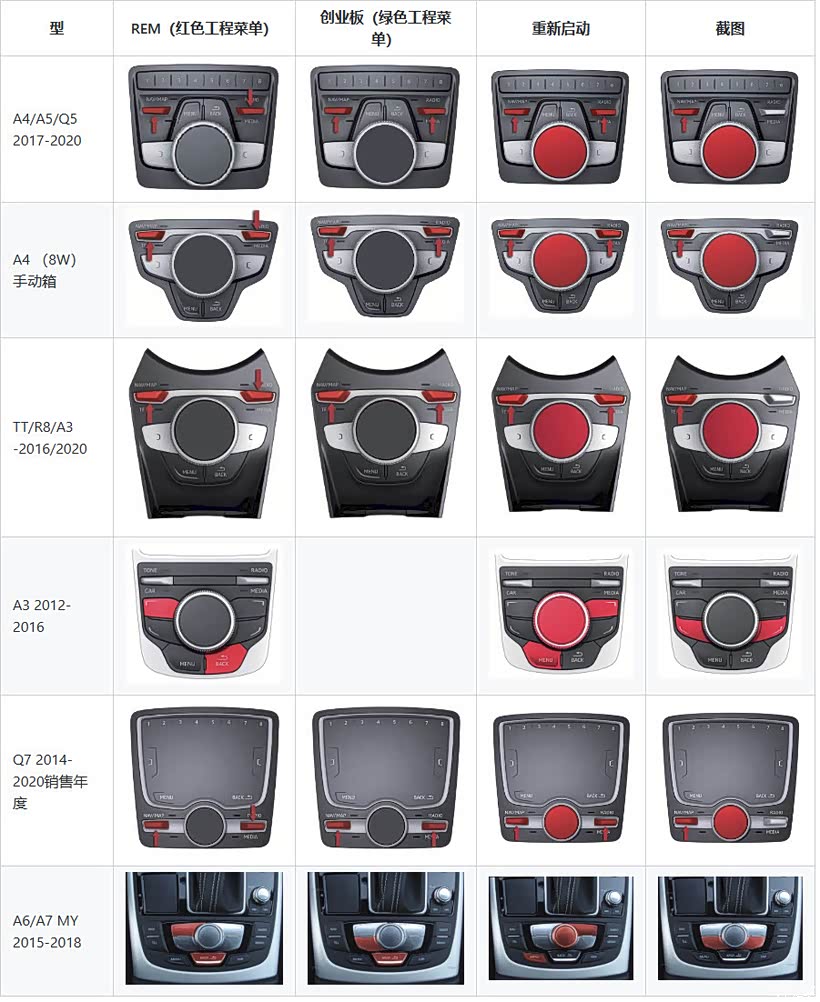

一上一下进入工程菜单

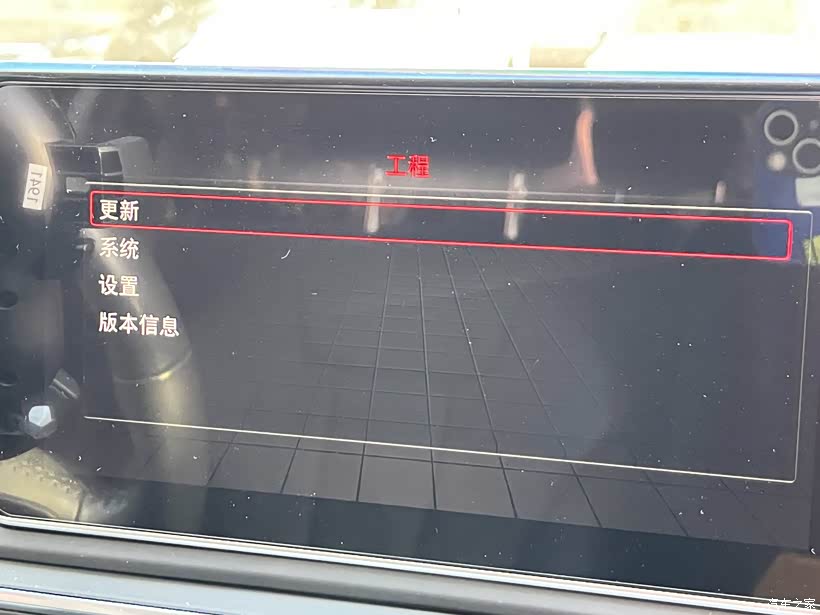

选择更新

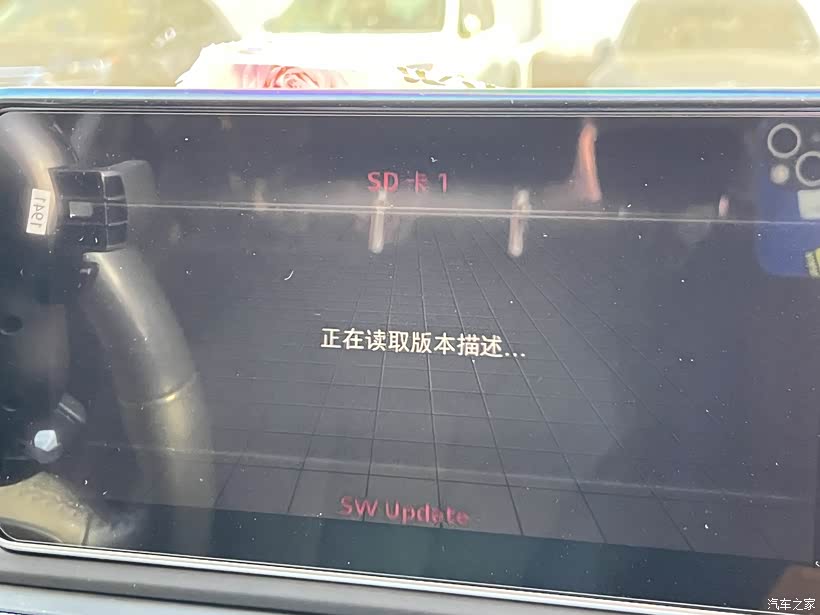

选择SD卡1

选择标准

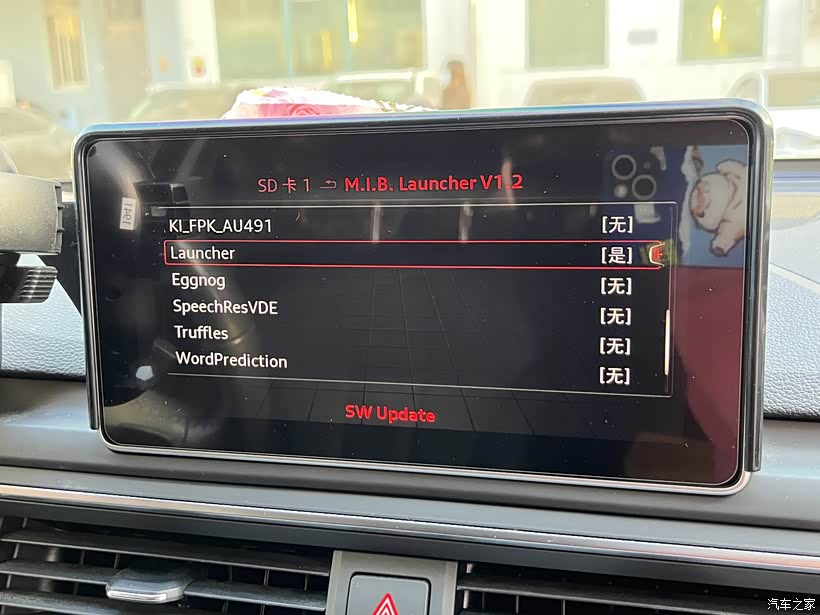

向下旋转旋钮，选择更新

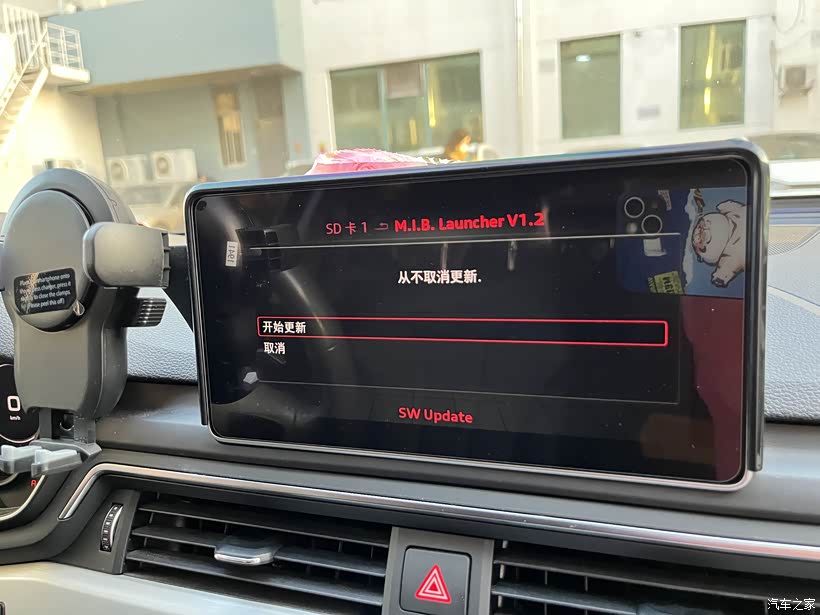

选择“开始更新”

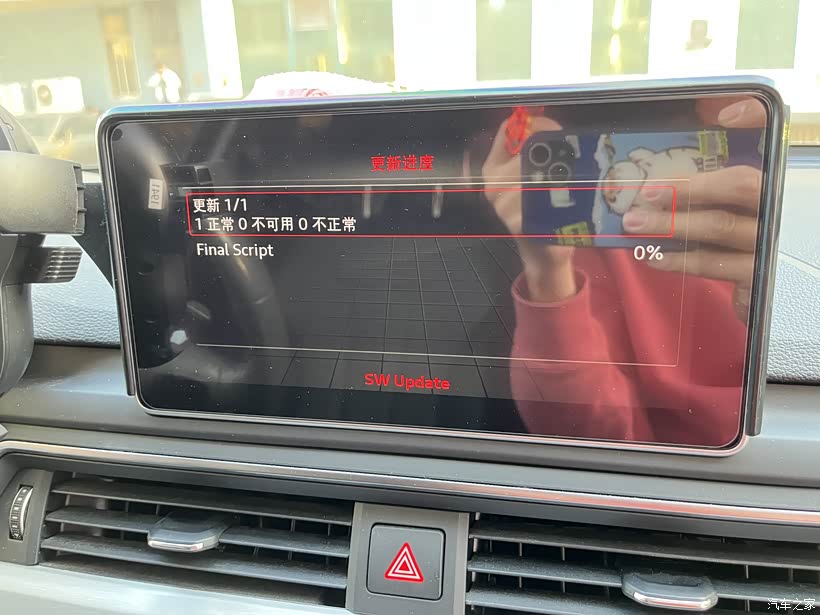

等待，不要动！！

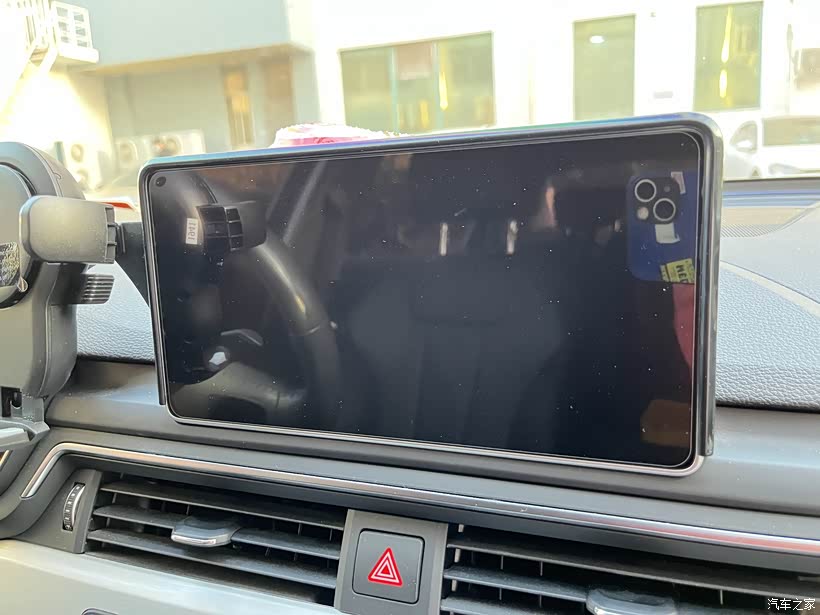

黑屏重启

重启后会自动继续运行

等待多次重启完毕

6.绿色菜单补丁注入

同时向上拨按键，保持5秒，进入创业板工程菜单！！第二个第二个！

点击“mqbcoding”

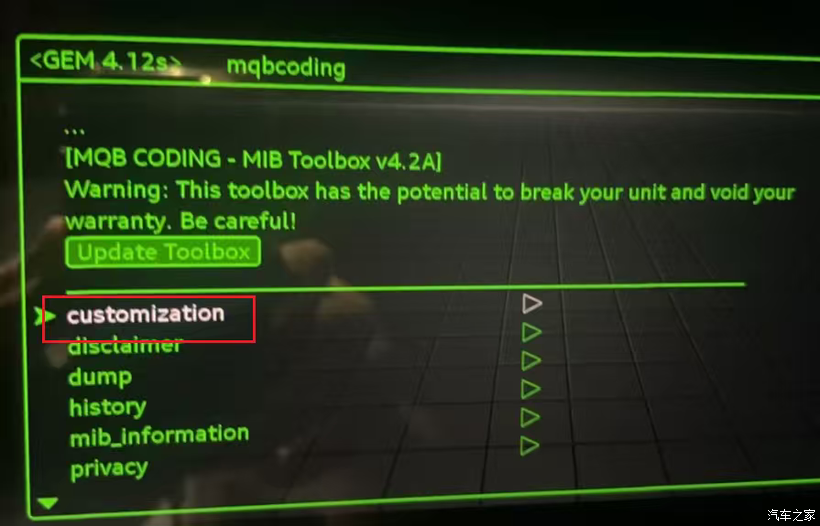

点击“customization”

点击“carplay route guidance”

进入carplay 路径导航指引补丁注入界面

选择“install/update”进行安装/更新补丁

首次安装将自动备份原车数据。会有几页安装过程记录，旋转旋钮可以往下走（建议拍照保留，可自行查看安装是否成功）

执行后将自动完成安装

会有几页安装过程记录，旋转旋钮可以往下走（建议拍照保留）

出现“installed successfully”

出现“installed successfully”后，等待至少30秒，重启车机（先随便拨动左右任意一个按钮，进入原车的MMI功能界面，比如导航或者收音机；然后同时向上拨两个拨片且按下旋钮，重启MMI系统）

第三个

等待重启，安装完成

此时安装过程全部结束

原车备份文件包括dio_manager以及smartphone_integrator，位置如图，该文件涉及到更新和恢复

不要删除！！！！不要删除！！！！不要删除！！！！

7.功能验证

安装完毕后，使用数据线与车辆进行有线！！！有线！！！有线！！！carplay连接，进行如下功能验证：
（1）观察MMI大旋钮是否可以触控滑动carplay界面

该功能目前安装成功后几乎100%能够实现，不能触控大概率是补丁安装失败。需原车支持手写！！！不支持手写的属于物理缺陷，软件无法解决

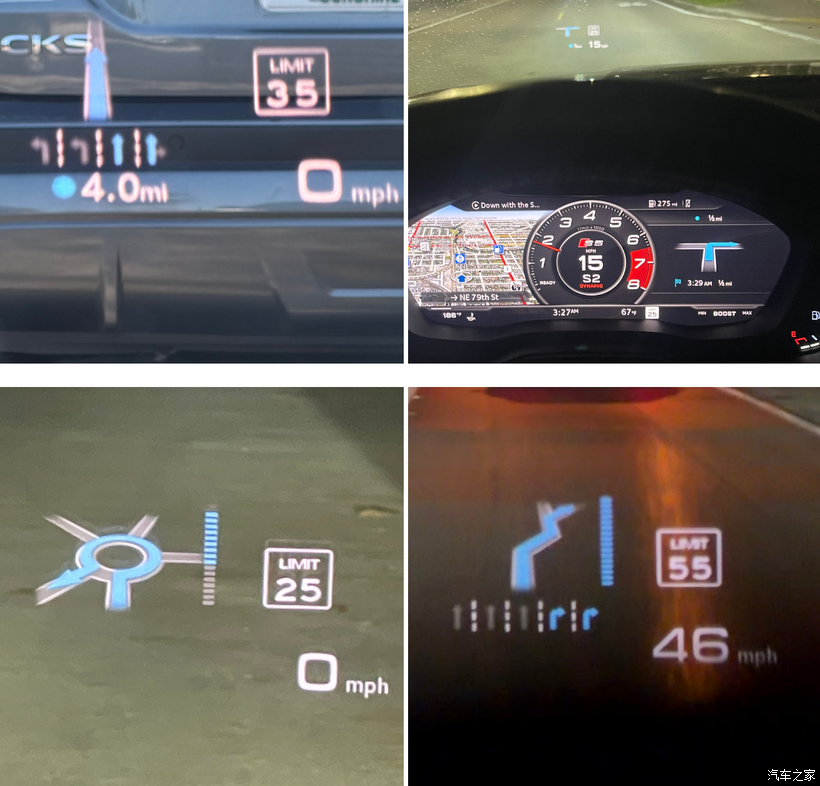

（2）打开手机中的Apple map，开启导航，观察仪表盘和HUD是否出现箭头指示

IOS17.4以下手机仅支持Apple map投屏，IOS26.4及以上似乎也是只支持apple map。

高德/百度地图在部分ios版本中可正常使用，请自行测试

进阶教程：

目前已经安装好了luka-dev开发的原版补丁，但在前期路试中我们发现了一些bug，包括但不限于首箭头黑屏，调头箭头方向相反，carplay断开后原车导航箭头黑屏等

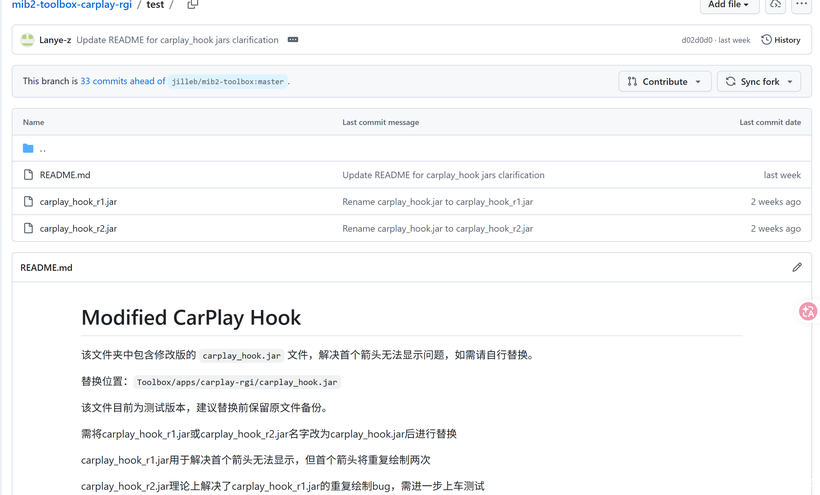

针对上述问题做出了一定的修复，并在test文件夹中上传了两个替换文件，可自行替换并重新安装补丁。这两个文件只优化了首箭头的显示，并未对其余问题进行大规模修改。

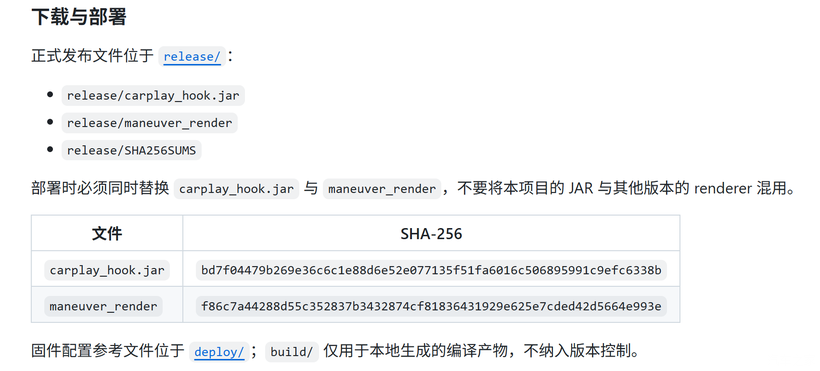

此外，在mib2q-carplay-rgi-cn项目中，上传了一个改动较大的版本，该版本需替换两个文件

替换指导

大家可在原版、各修改版之间按需选择

无线carplay：

经测试，部分无线carplay盒子无法传输RGI信息，因此无法将carplay的路径导航箭头投射到仪表盘和HUD中。如有线测试正常，无线carplay无法投射，请自行更换支持RGI信息传输的carplay盒子。

问题处理

如安装好之后，测试发现无法使用，请按照如下步骤进行检查

（1）收集log数据

连接carplay后开启apple map导航，然后进入绿色菜单，步骤与之前一致

（log数据会在断电后清空，因此请在连接carplay后，断电前完成收集）

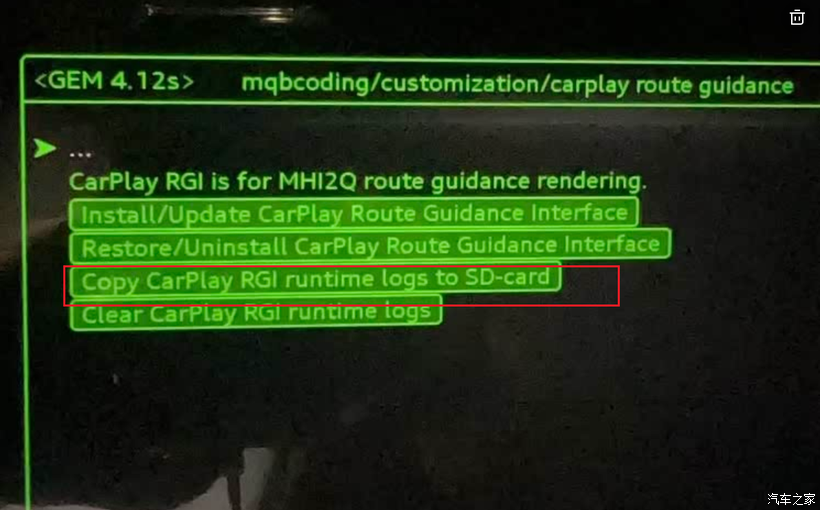

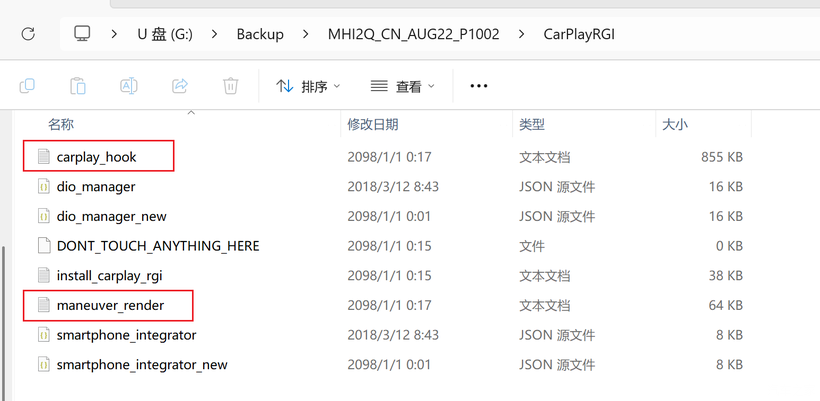

点击“copy carplay.....to SD-card”，该选项将收集补丁log数据，包含carplay_hook.txt和maneuver_render.txt两个文件，储存位置如图，可从中分析补丁运行情况。如补丁无法正常使用，可收集数据使用AI自行分析错误来源。

（2）恢复原车设置

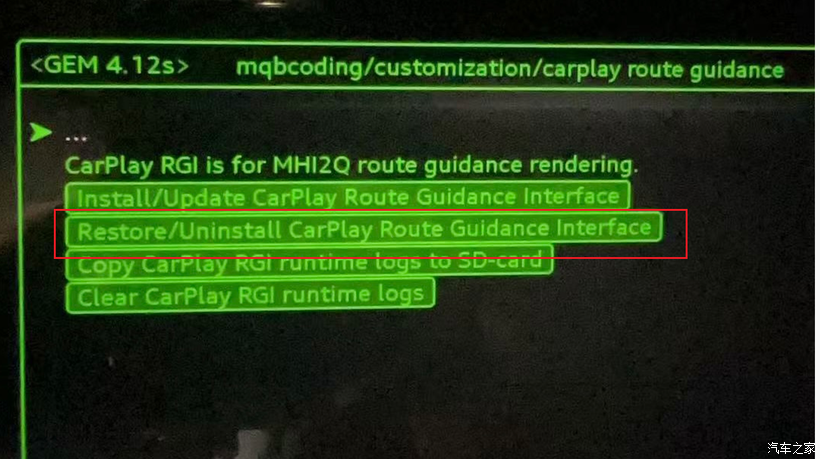

由于仪表固件、IOS版本、导航软件版本不同，存在部分车主始终无法正常使用全部功能的可能。如更换不同ios版本的手机测试后、更新MMI系统版本、更新仪表盘固件等操作后仍无法使用，可通过“Restore/Uninstall”进行一键还原（大前提，备份文件存在且未被修改）。
