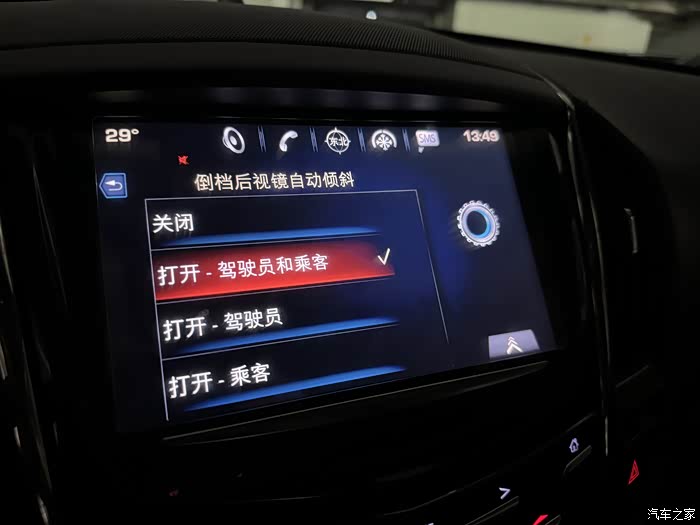

去年改完座椅记忆后,在中控屏的舒适性选项中看到居然还有《倒档后视镜自动倾斜》的功能,从朋友那边得知座椅记忆模块还包含了后视镜记忆和改倒车后视镜自动下翻(倾斜),但是需要补齐硬件才可以实现,于是在网上各种翻阅资料,无意中看到@alteisen这位车友发的后视镜倒车自动下翻的帖子,里面的逻辑讲的很清楚,可惜没有具体的施工图。索性就自己查原厂线路图和请教另外一位大神@北笙,历时三天终于把这项功能全部补齐了,接下来就给大家分享一下具体的改装过程,大家想改的也可以有个参考。
没改座椅记忆的就不用看此帖了,因为必须要有座椅记忆模块才能改
硬件详细清单
具体清单如下:

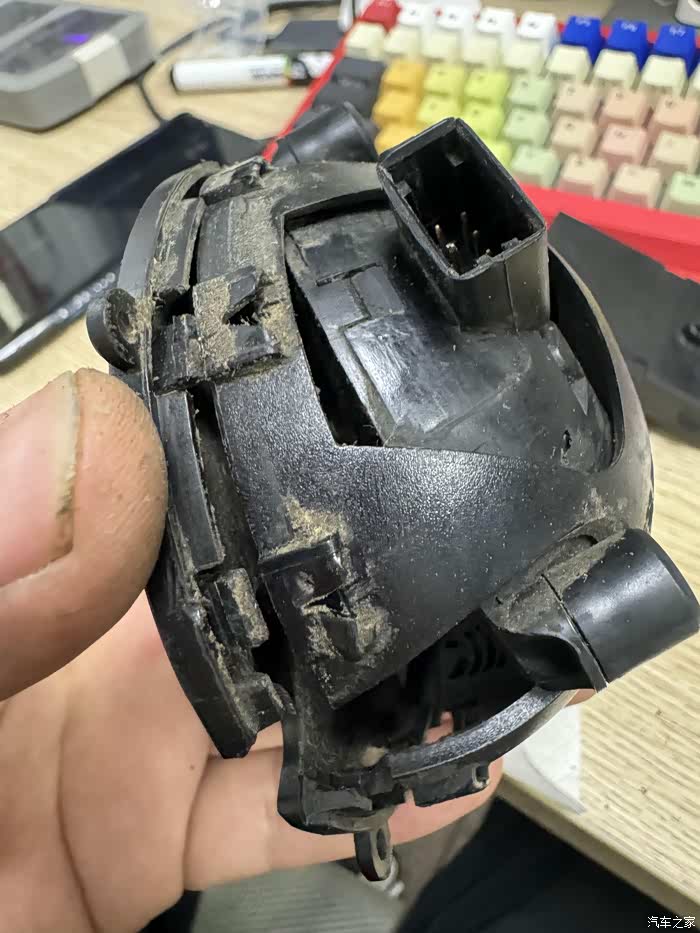

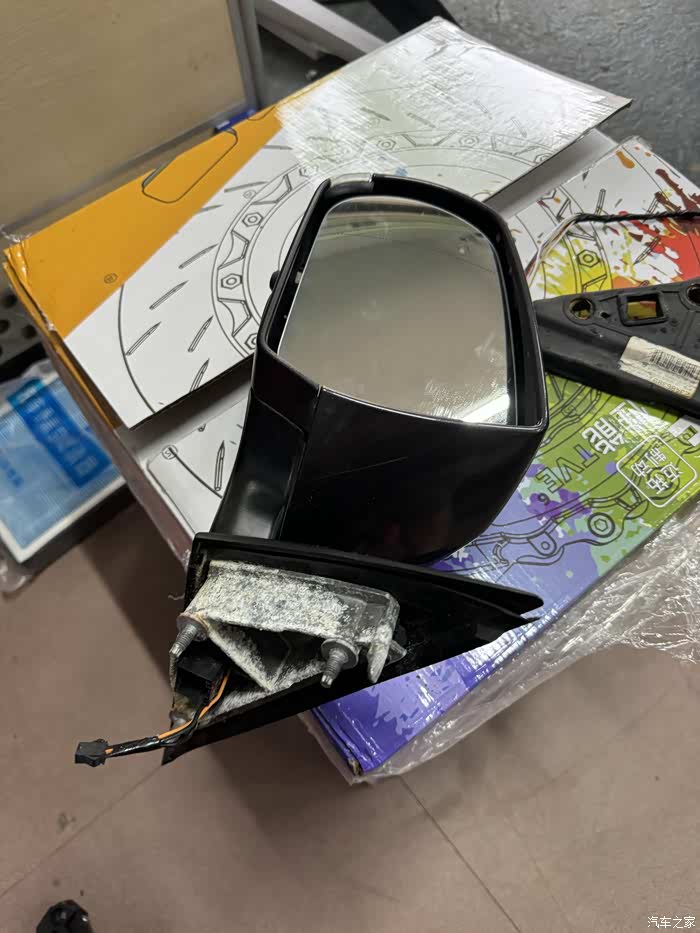

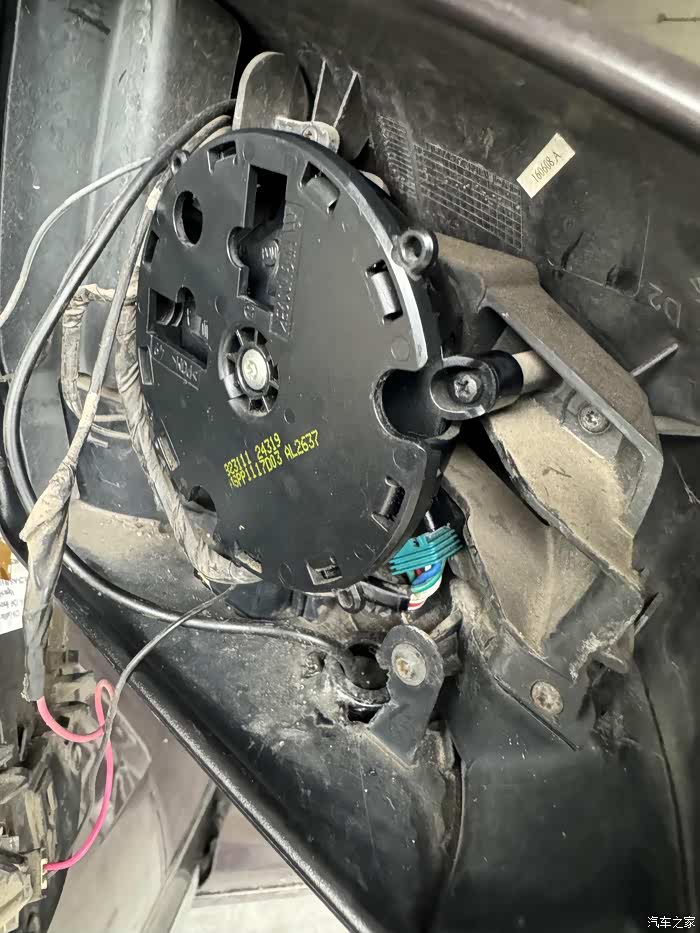

1、2个8孔7针带位置记忆功能的后视镜半球电机。

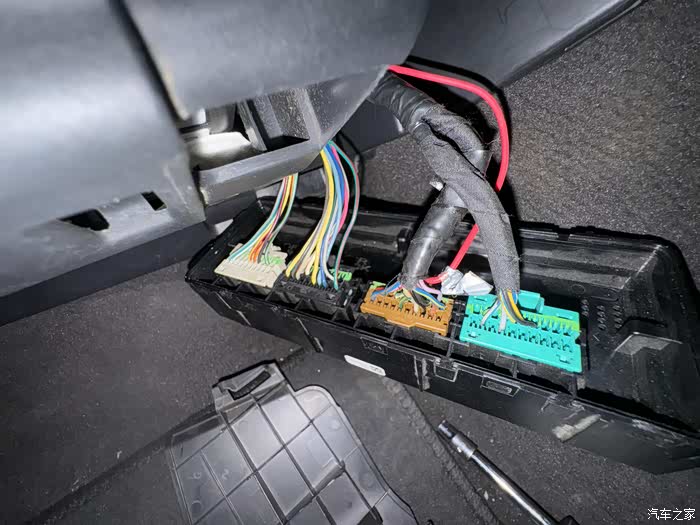

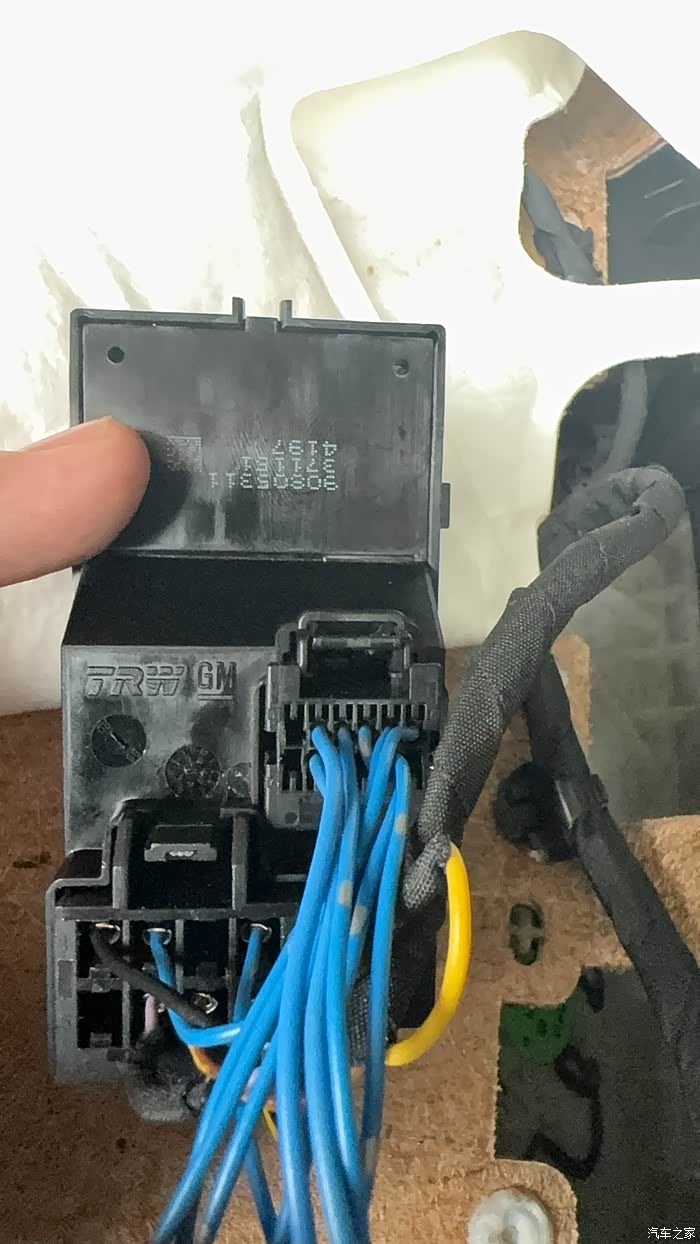

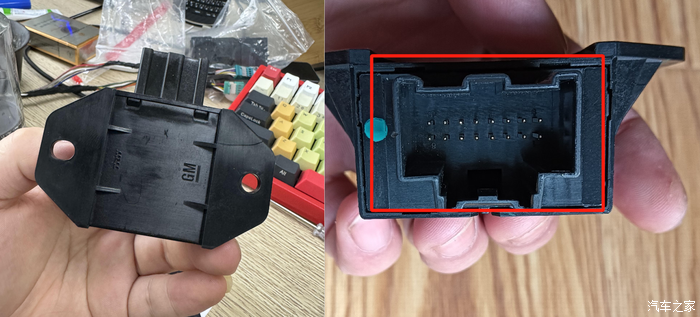

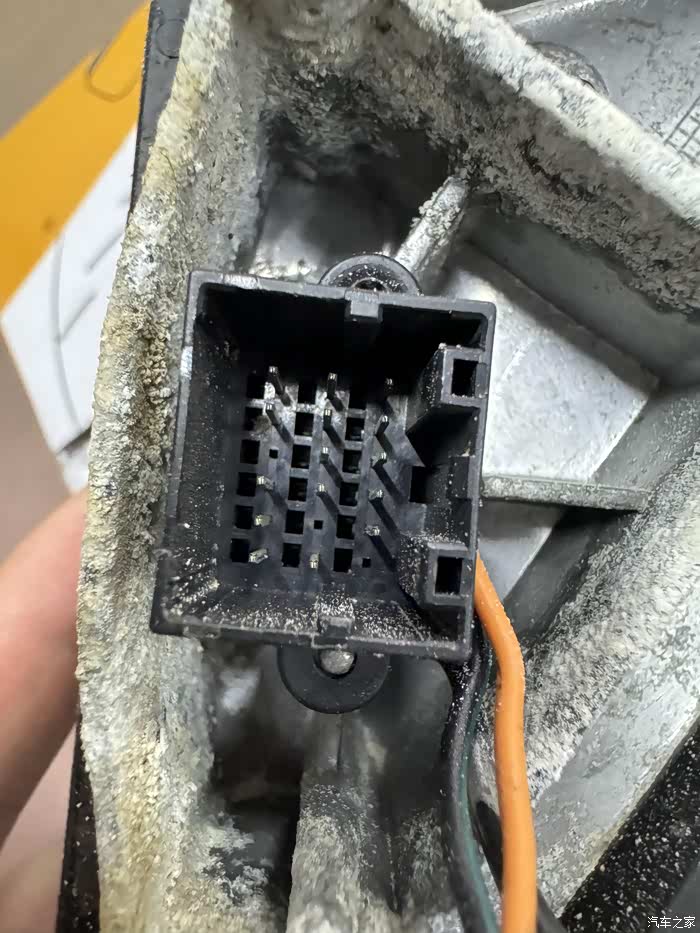

2、满针的后视镜控制模块

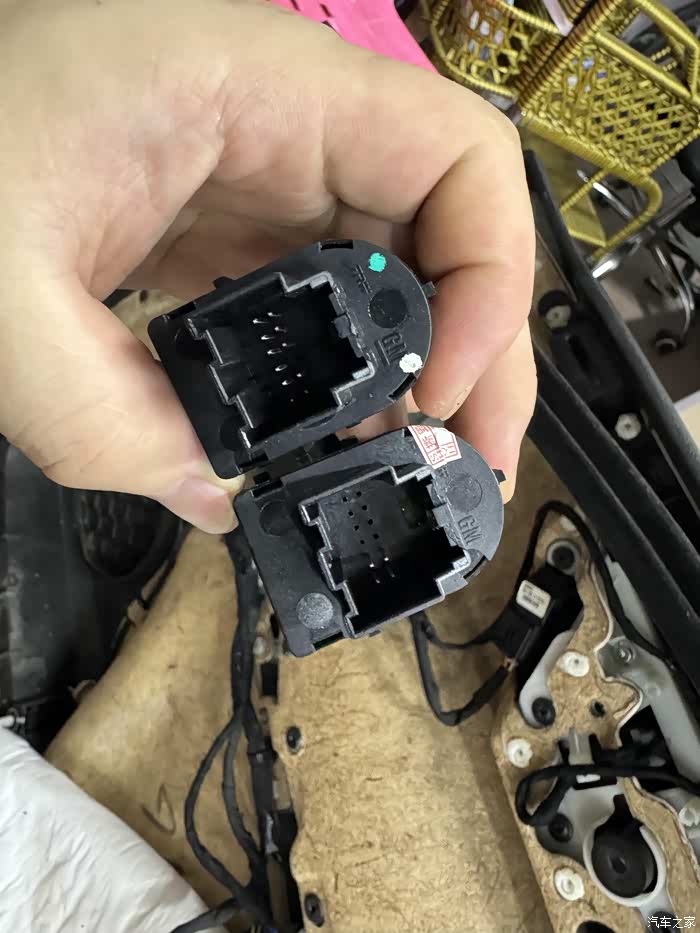

3、副驾驶6+12针车窗开关

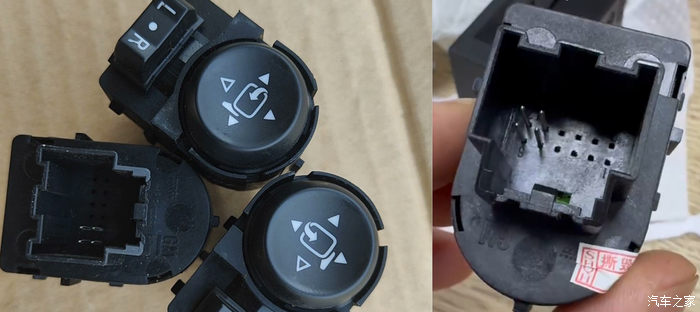

4、主驾驶后视镜控制开关

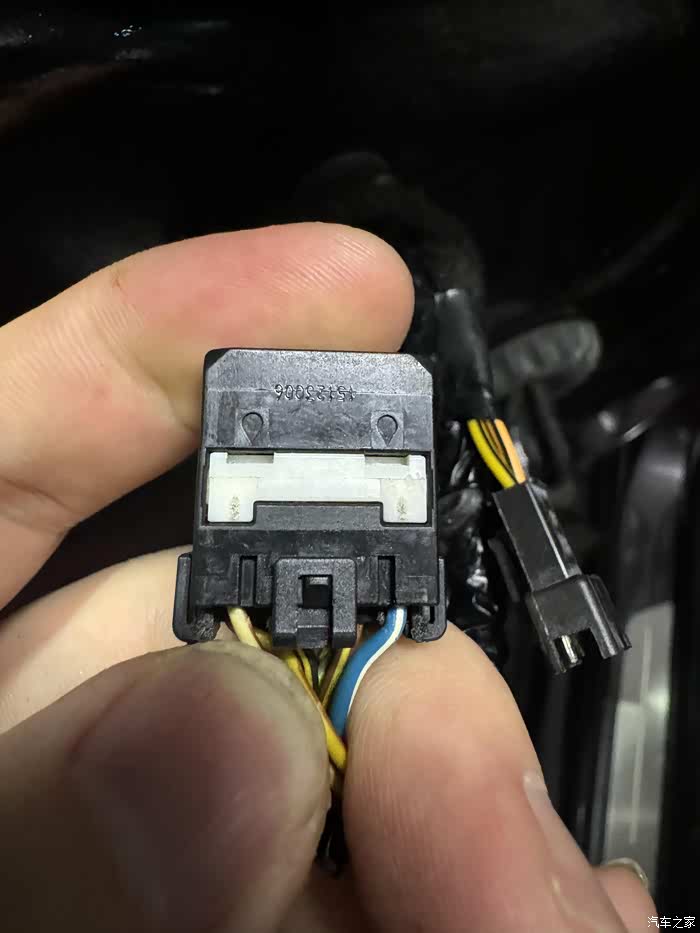

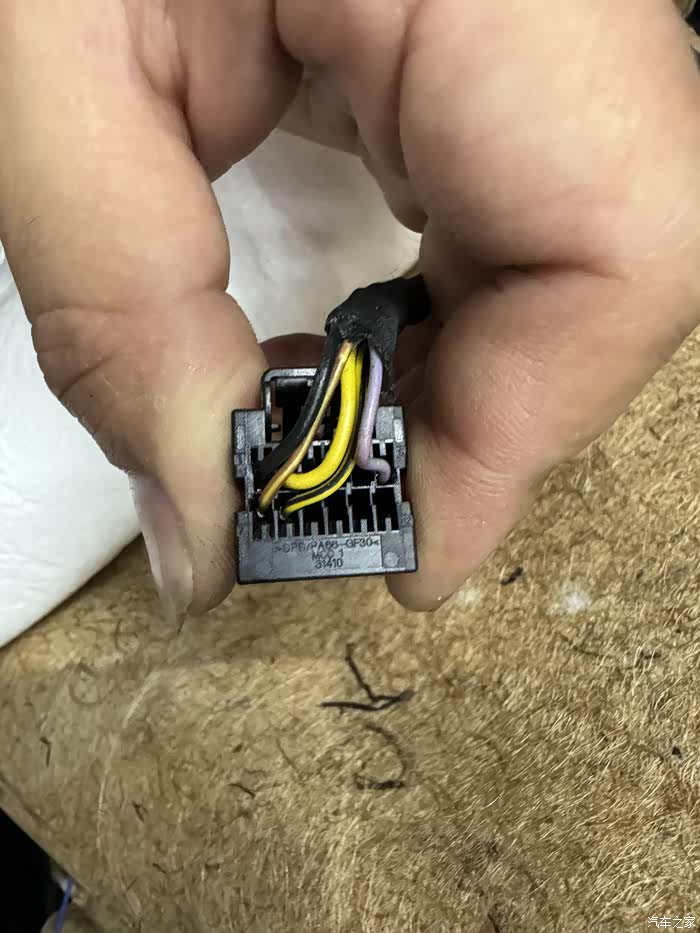

5、各模块各开关的插头。
6、适配这些插头各种端子和插针无数。

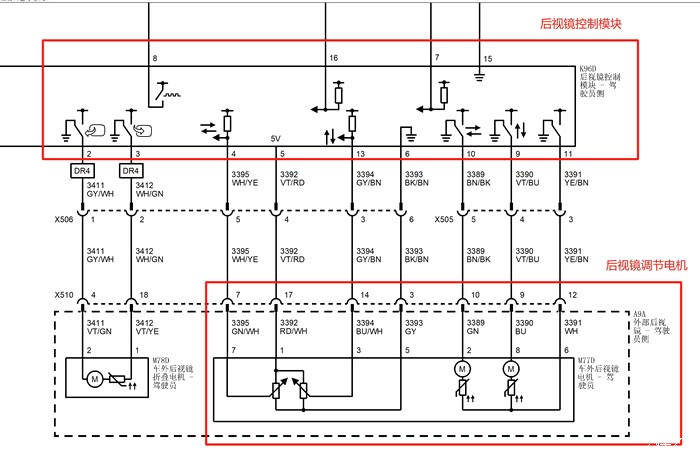

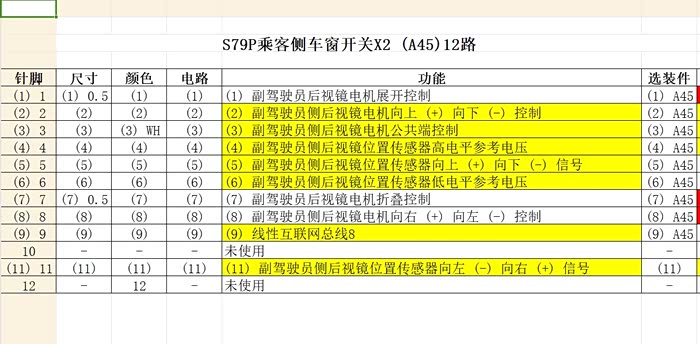

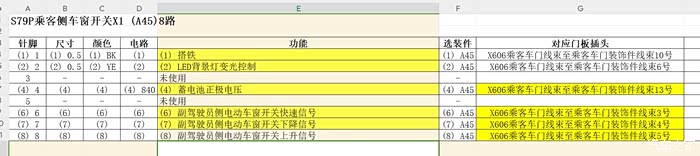

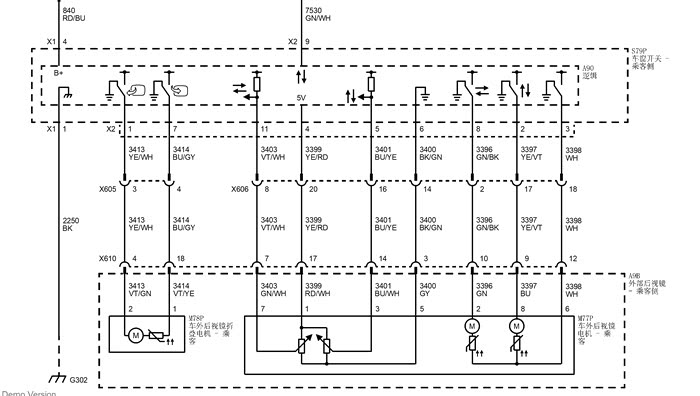

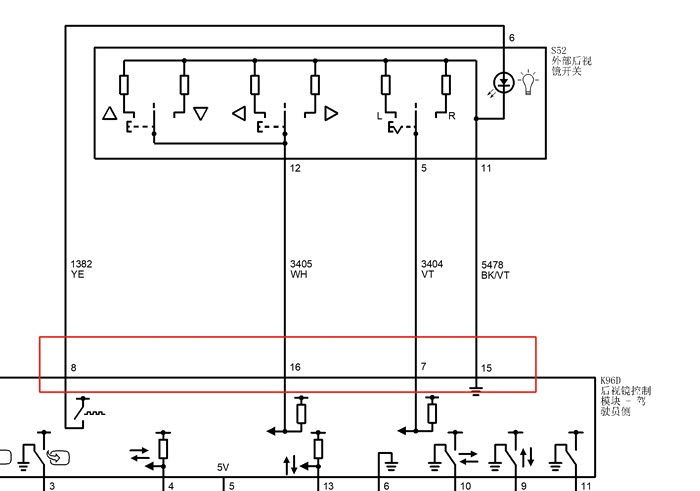

线路图

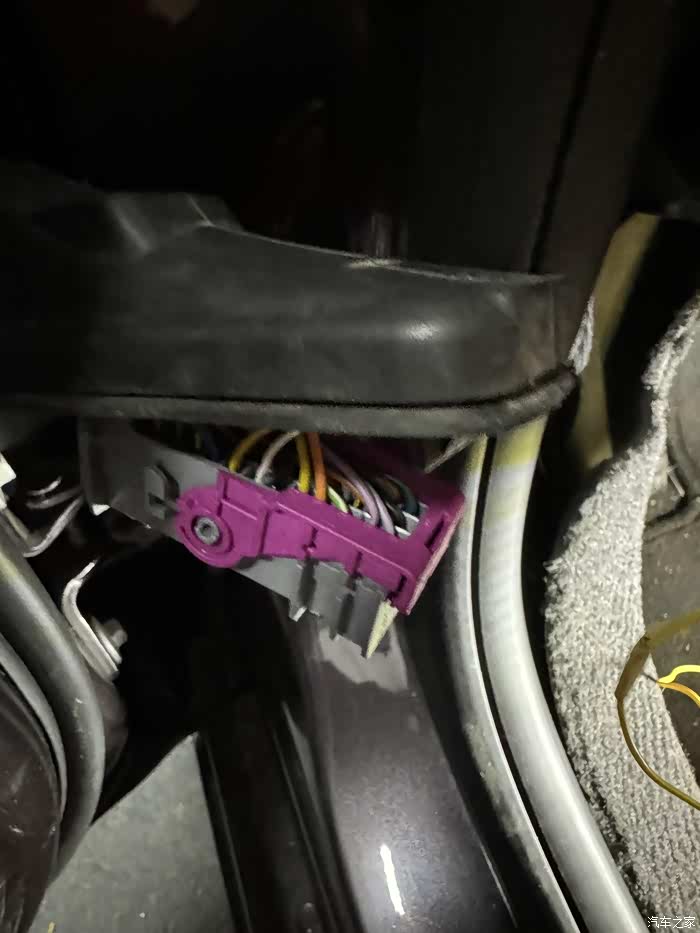

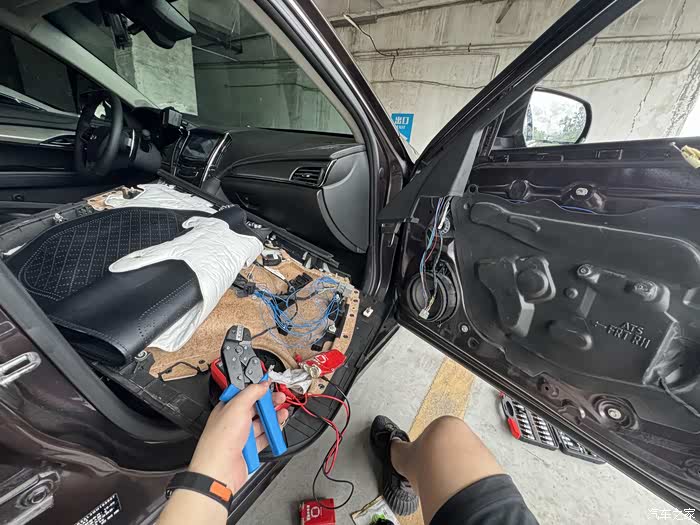

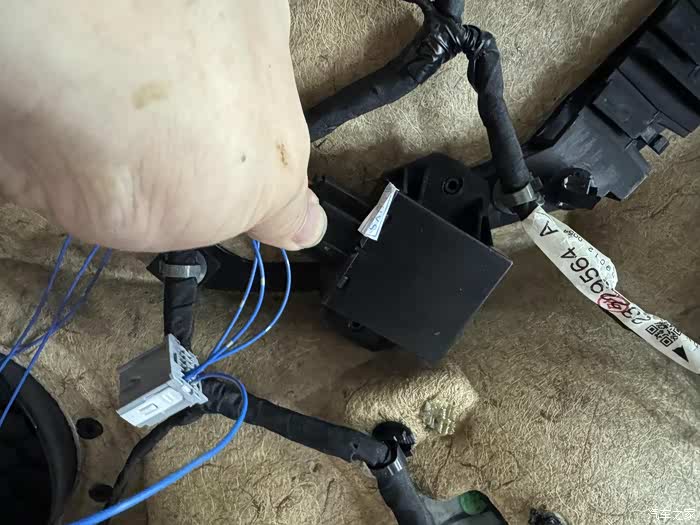

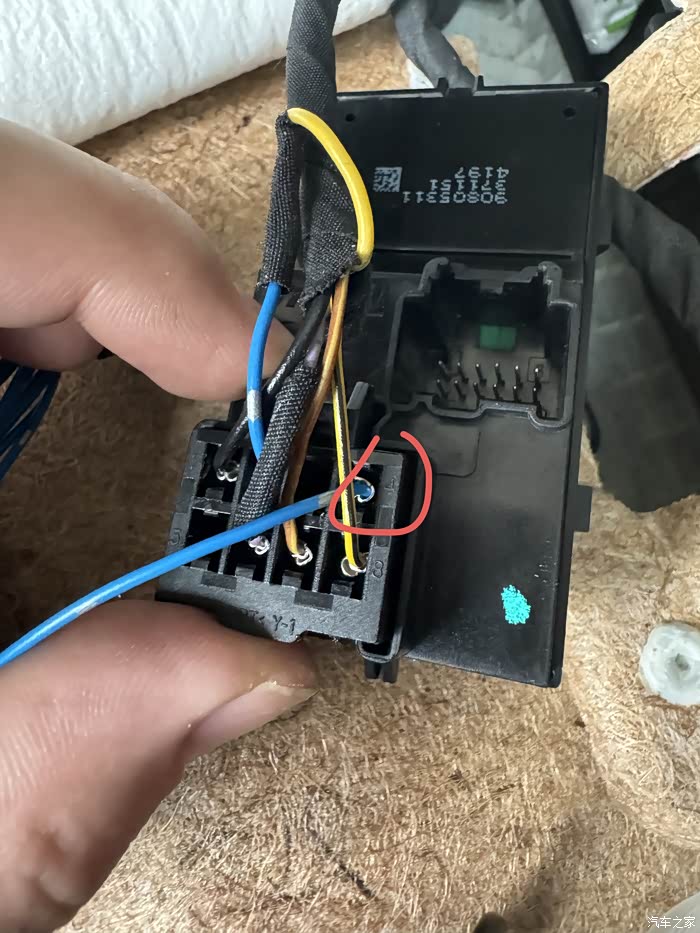

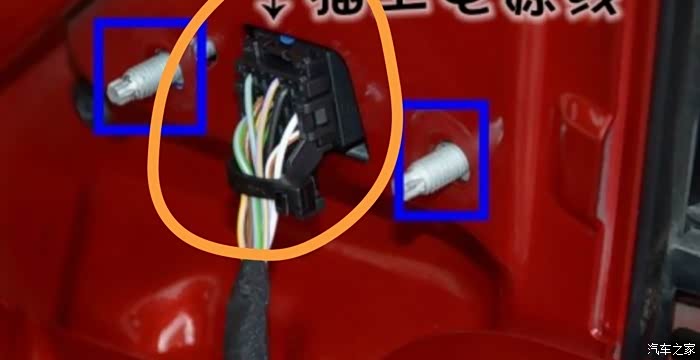

改装过程
正片开始

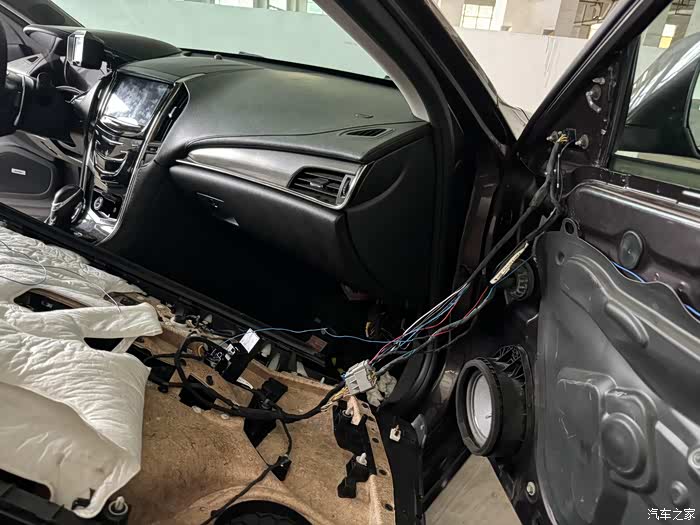

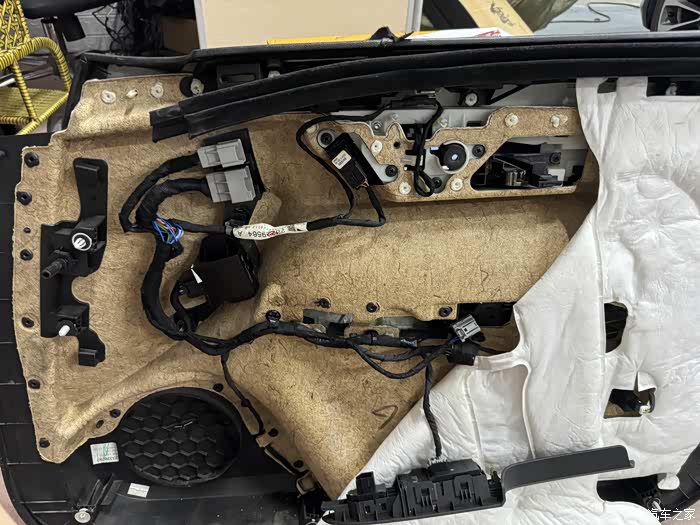

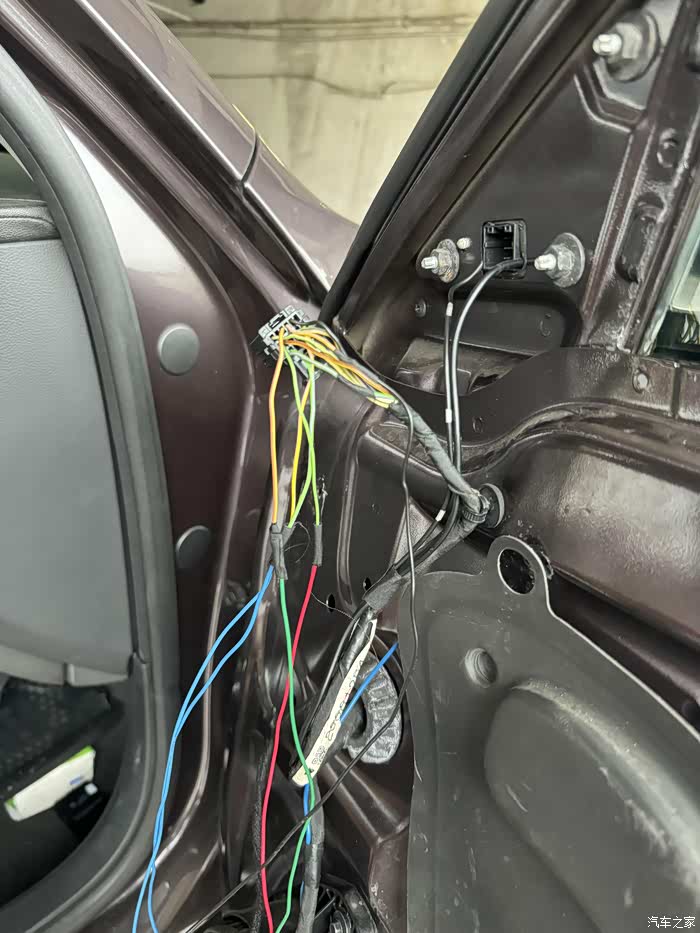

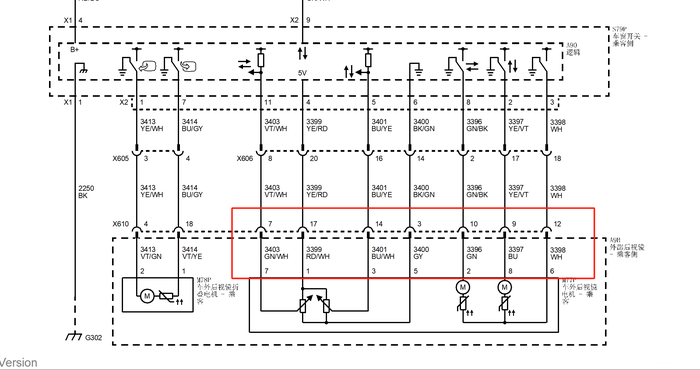

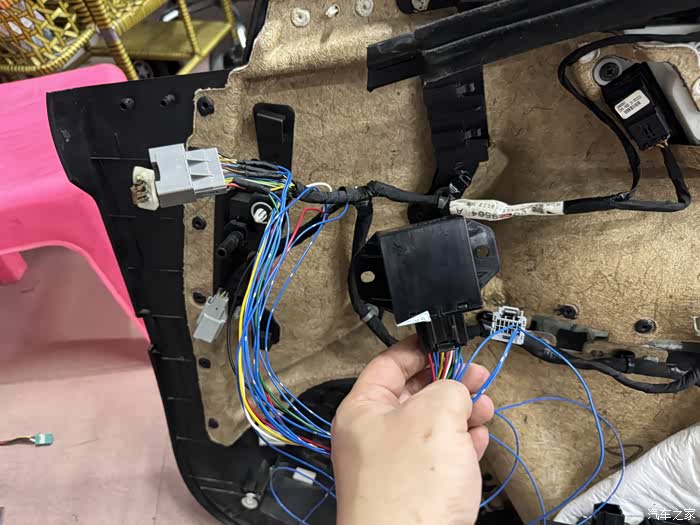

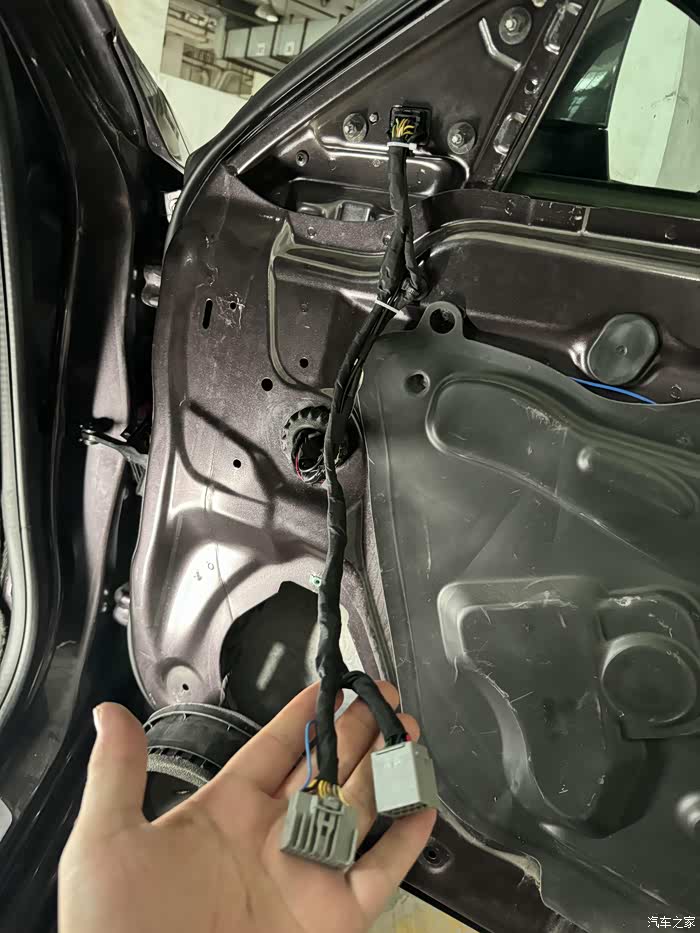

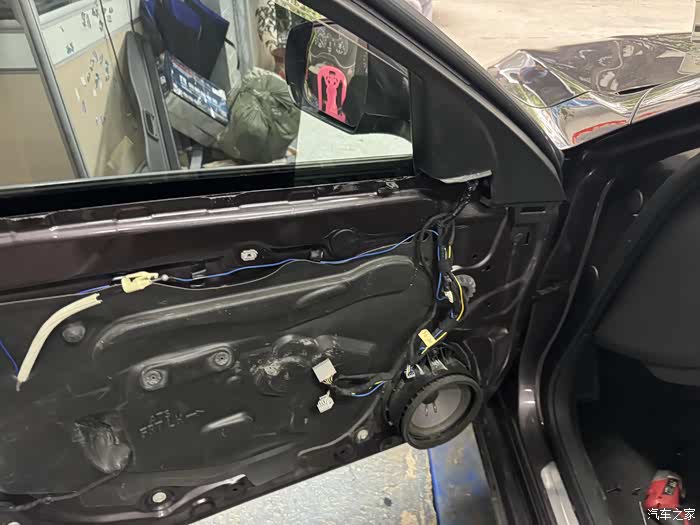

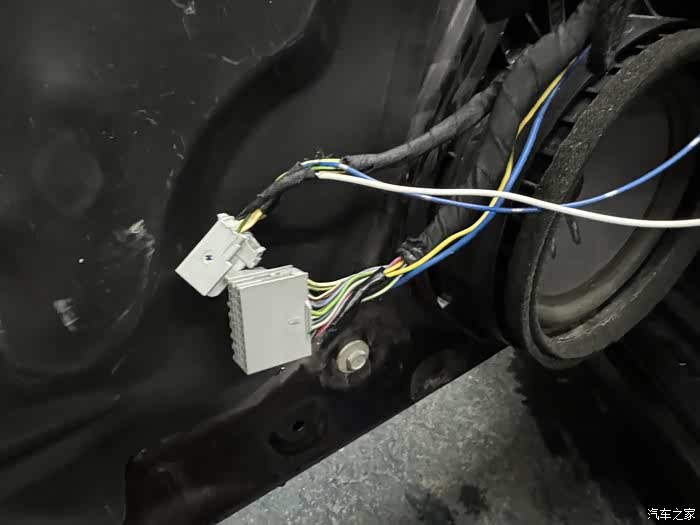

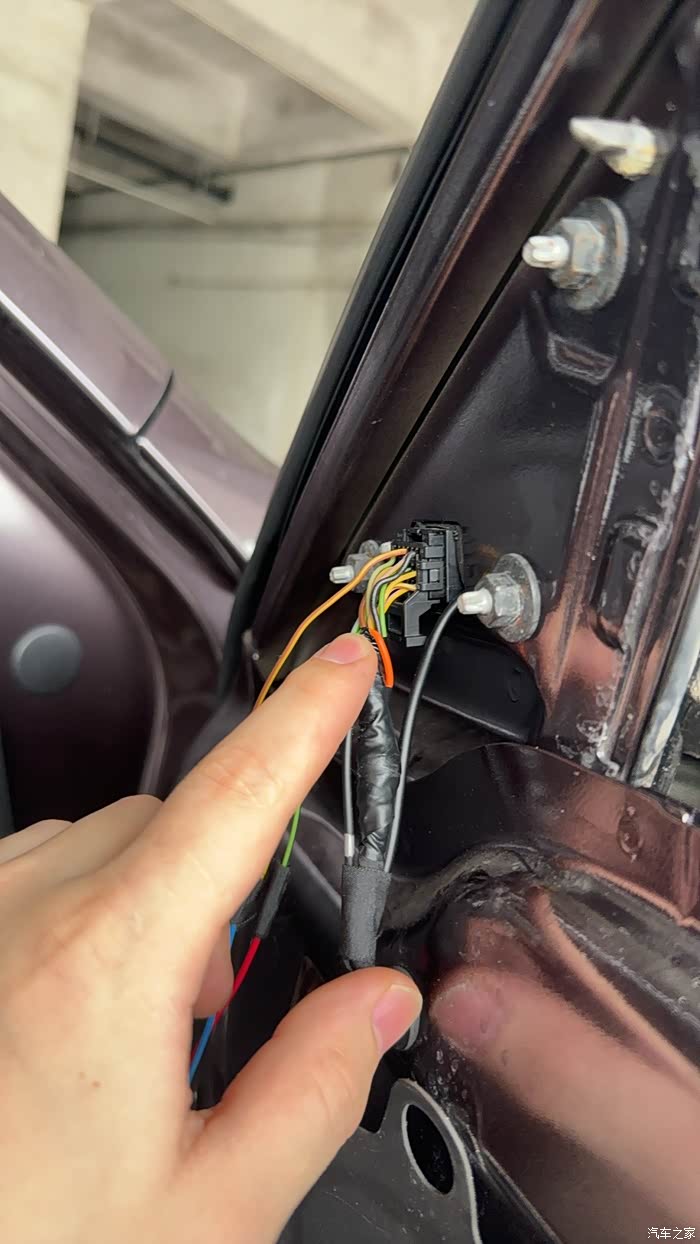

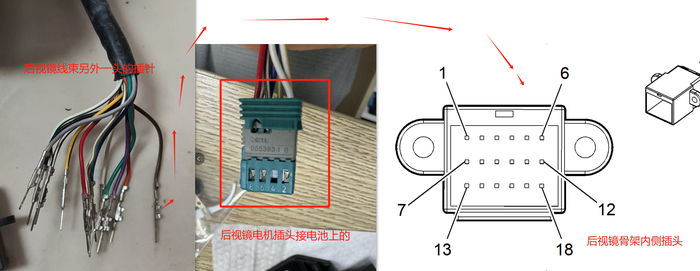

副驾驶后视镜改装-副驾驶后视镜改装-副驾驶后视镜改装-副驾驶后视镜改装-副驾驶后视镜改装
改完以后操作方法:
1、进入车内
2、把座椅调整到自己合适舒服的位置
3、调整后视镜的位置
4、按下门板上的座椅记忆按钮把座椅和后视镜位置全部记忆好。

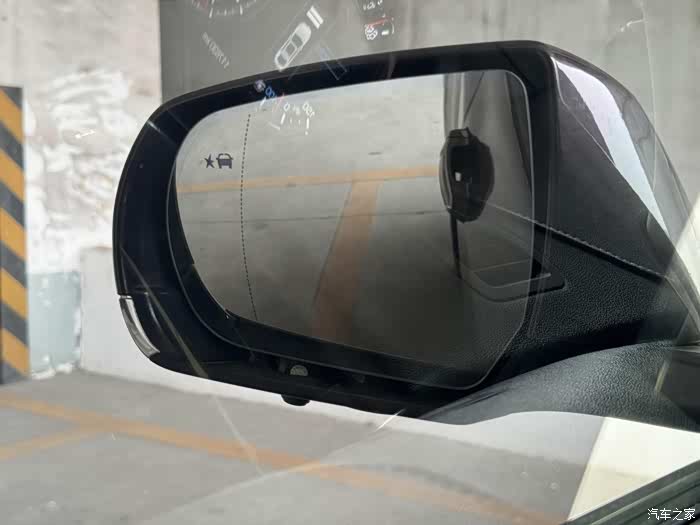

然后在倒车的时候后视镜就会自动下翻,挂入D或P档的时候后视镜就会自动恢复到之前记忆的位置。
总结:
其实改装原厂的后视镜下翻好看大于实用,为什么这么说呢。
1、后视镜下翻的角度不能调整,原厂是默认的,下翻角度太大直接照最后轮毂了,车后方障碍物全部都看不到。
2、原厂的后视镜锁车折叠逻辑和副厂不一样,原厂的后视镜锁车折叠必须只能用遥控器来控制,车门无钥匙进入按钮是不能控制后视镜锁车折叠的。其次就是锁车折叠后视镜的时候,必须长按遥控器锁车键一秒以上才行,不是按一下,后视镜展开也是一样必须长按一秒解锁后视镜才会展开,那么此时问题来了,如果单改了副厂的自动升窗此时用遥控器去展开后视镜的时候会触发副厂的降窗逻辑。展开后视镜的同时4门车窗也全跟着全降下来了。那么如果用无钥匙解锁进入车内,后视镜是不会自己展开的,需要手动按下车内后视镜控制开关才能展开后视镜。

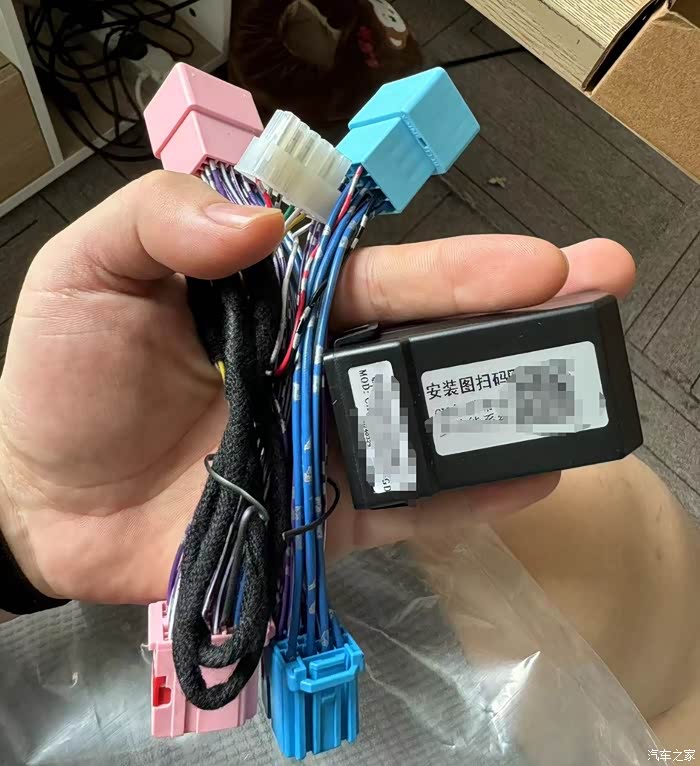

因为改了顶配方案后之前低配副厂的后视镜自动折叠已经不能用了,所以又特意买了一套副厂支持豪华,领先车型的锁车自动折叠和升窗模块。其实这样折腾下来并没有让我省钱或省事,和低配一样还是要买一套副厂自动折叠升窗模块,其实这样折腾下来,还不如改一套副厂支持后视镜下翻的模块,而且副厂后视镜下翻模块还可以调整角度,只不过副厂的后视镜下翻逻辑是通过计时间来控制下翻角度,所以次数多了后回位会有点不准。但是改都改了,只能硬着头皮再买一套副厂折叠升窗模块,毕竟副厂的逻辑比原厂的合理多了,首先可以通过无钥匙按钮自动折叠或展开后视镜,其次遥控器也不用长按一秒以上了,按一下锁车开锁就可以自动折叠了。
