汽车之家|免维护蓄电池加水（综合-转）|瑞风|论坛

免维护蓄电池加水（综合-转）

1 28 发布于 2011-12-21 23:52:29 只看楼主修改帖子

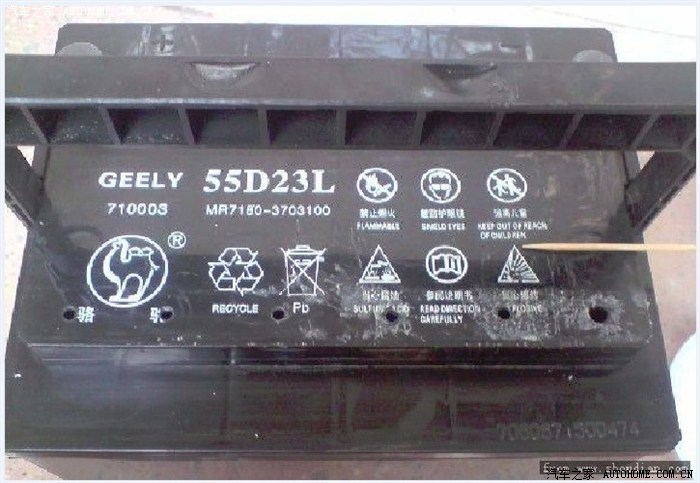

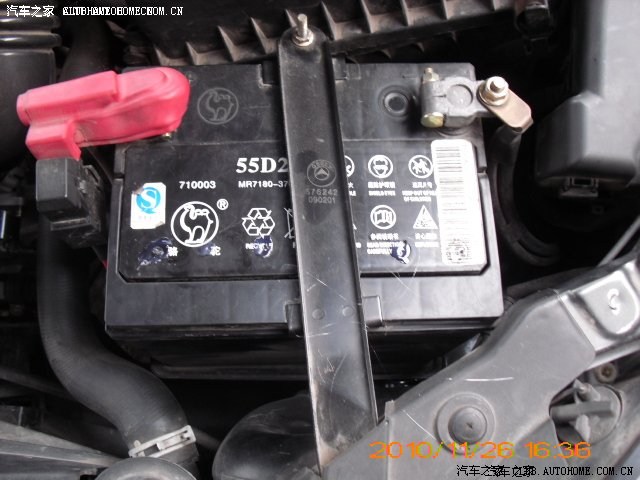

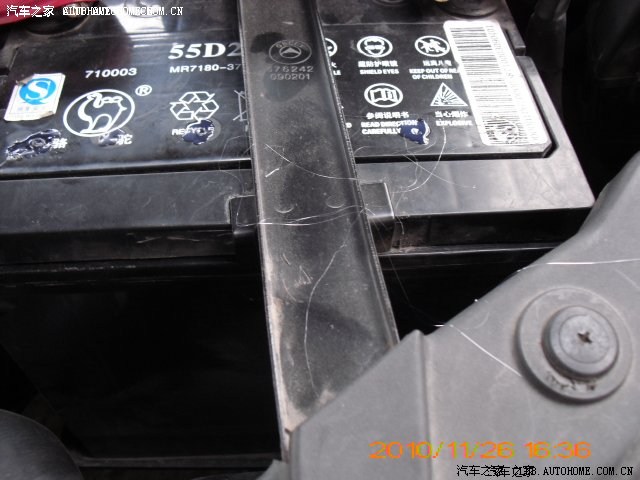

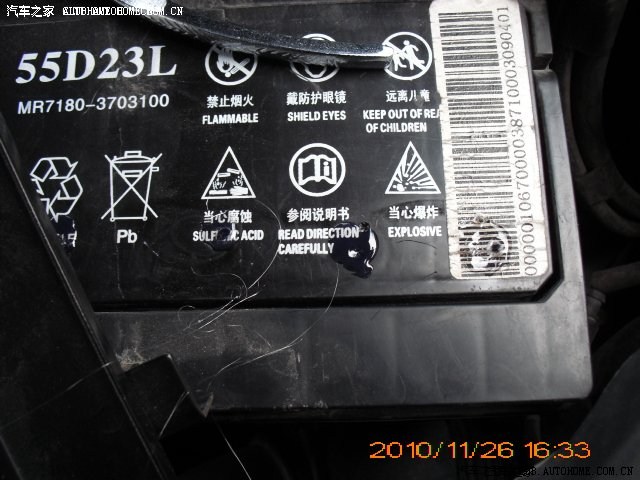

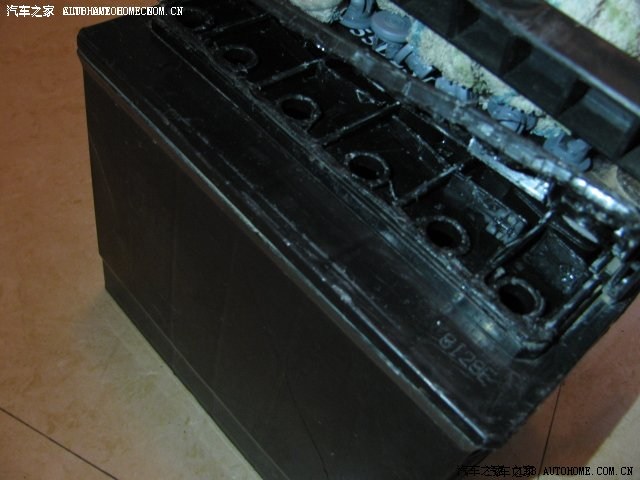

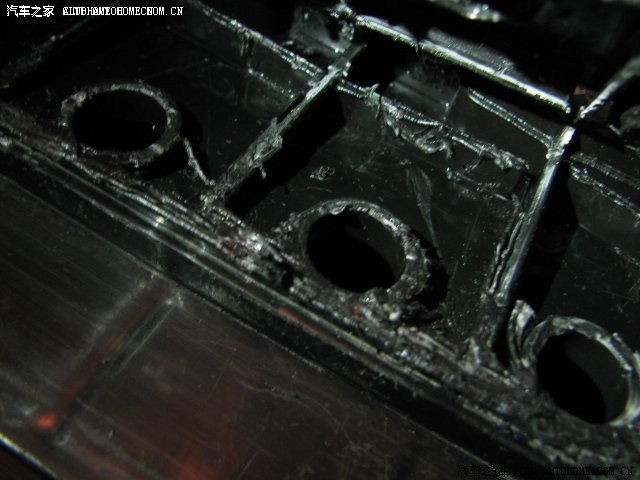

如果是胶体电池就别折腾了.直接扔了.

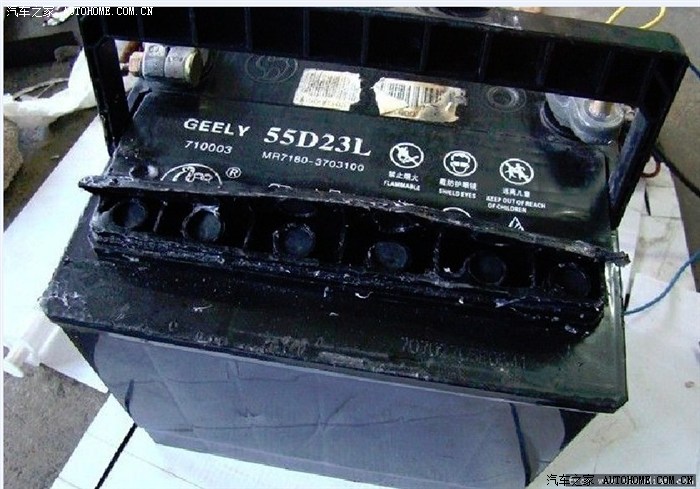

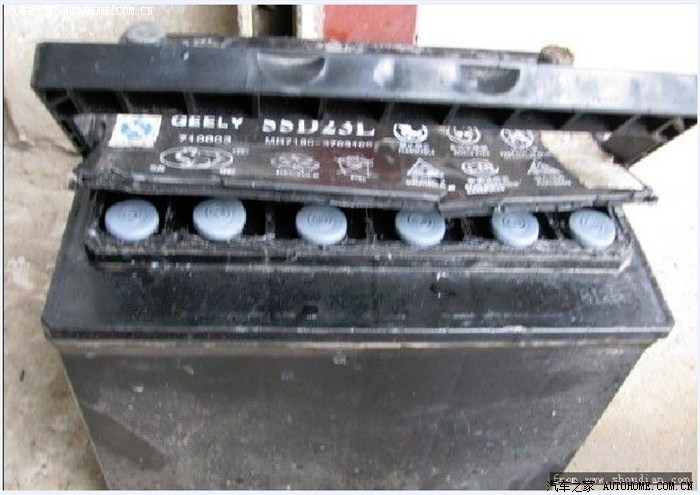

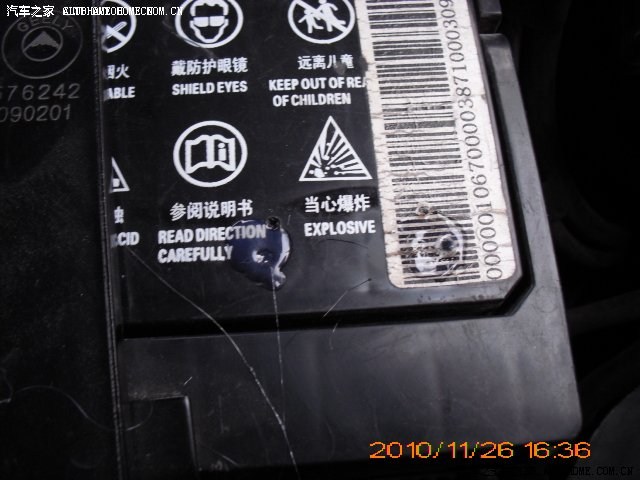

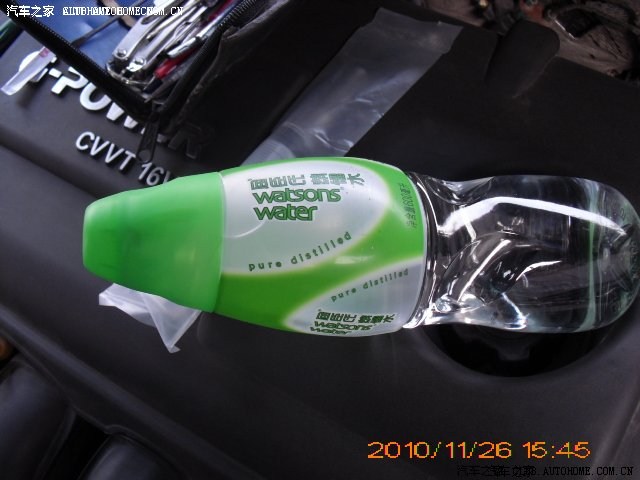

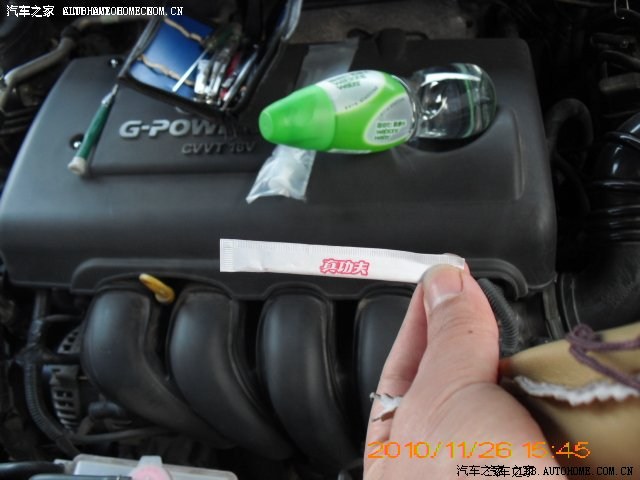

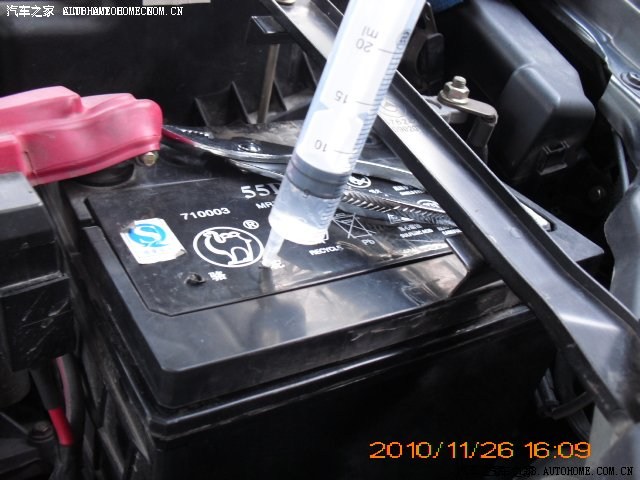

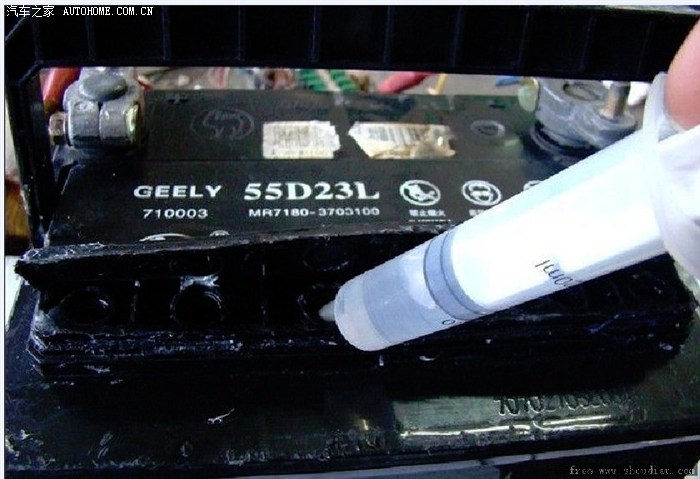

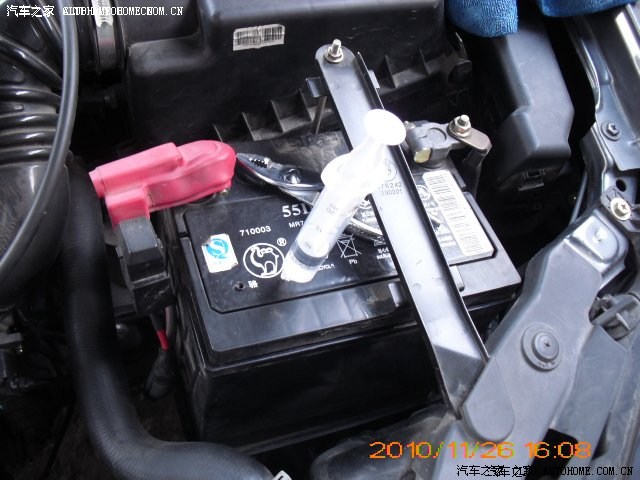

还有加水切记用蒸馏水.（有去离子水更好）

蒸馏水也不要和金属接触.

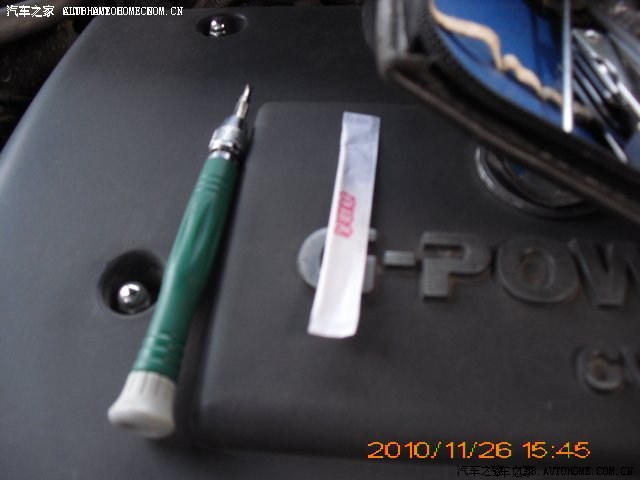

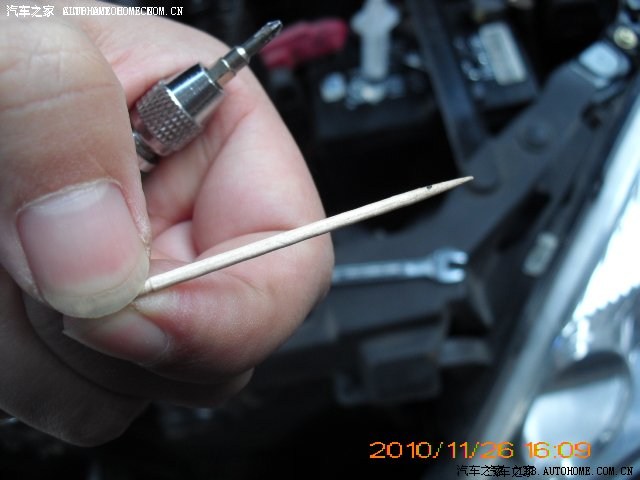

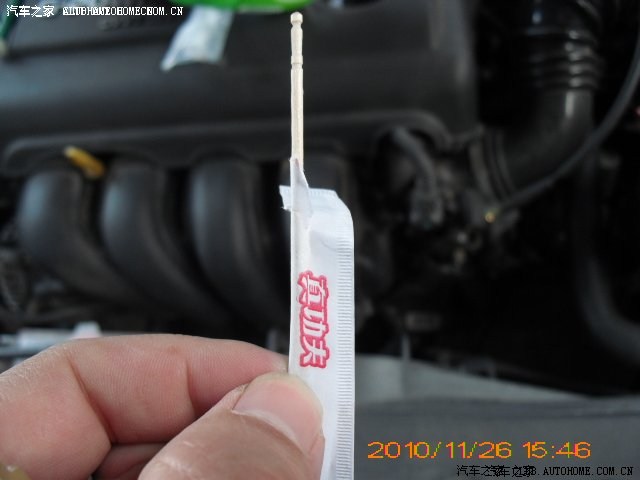

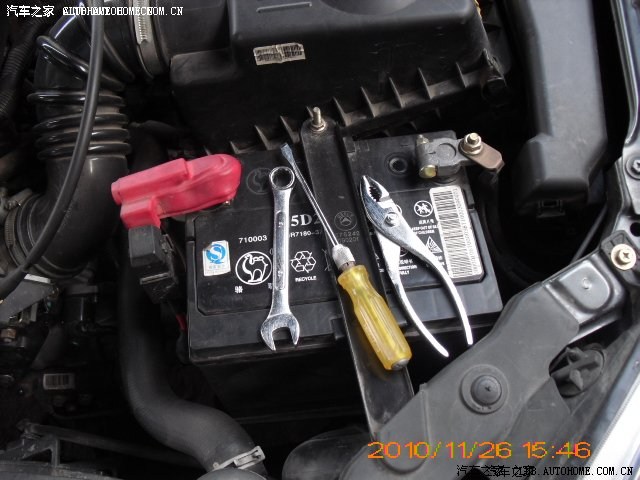

还有使用的工具尽量不要用金属.（包括针头.容器.密封材料）

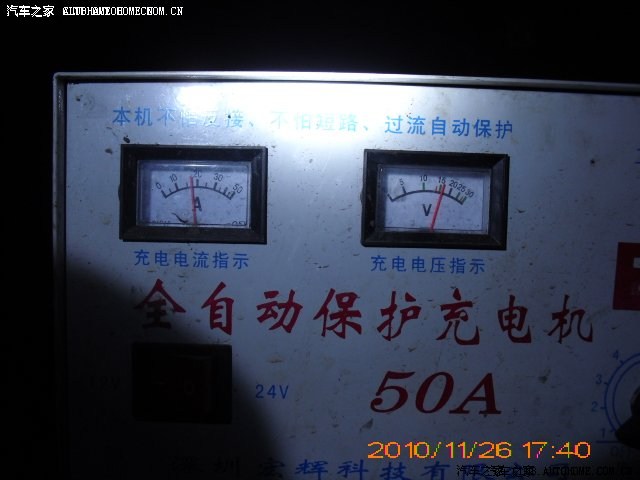

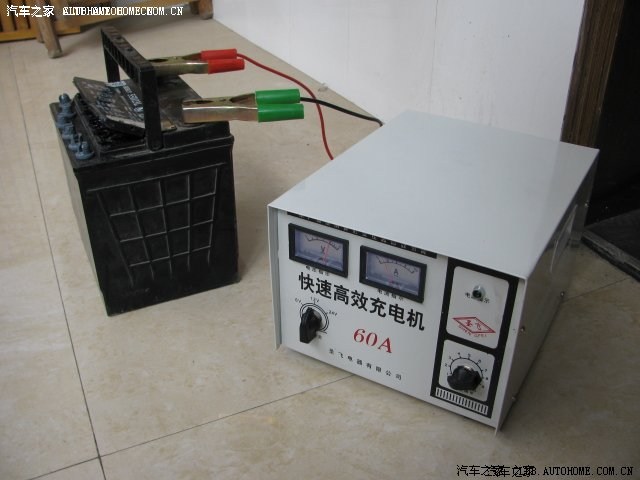

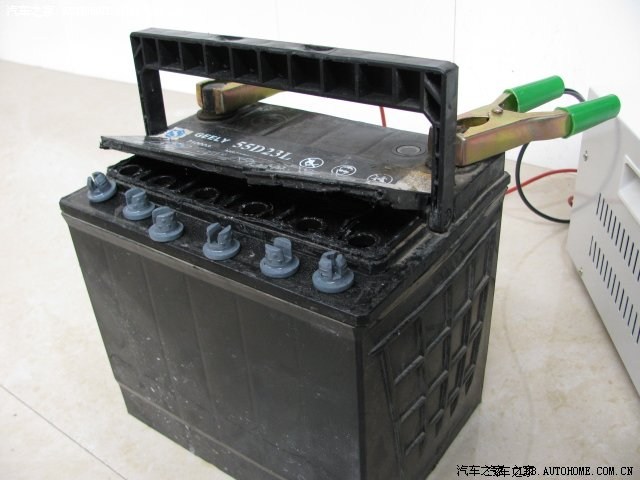

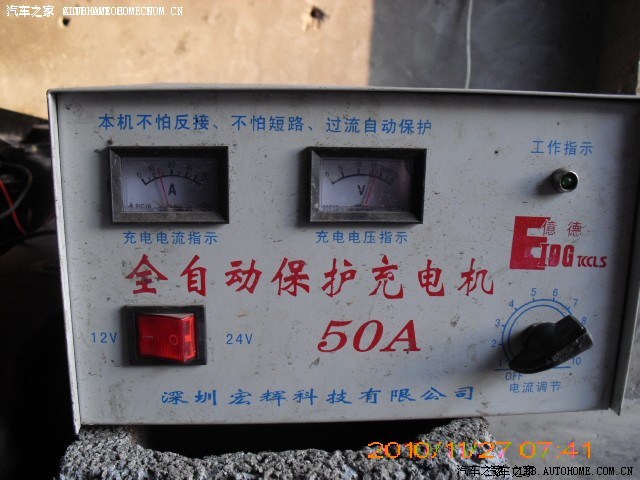

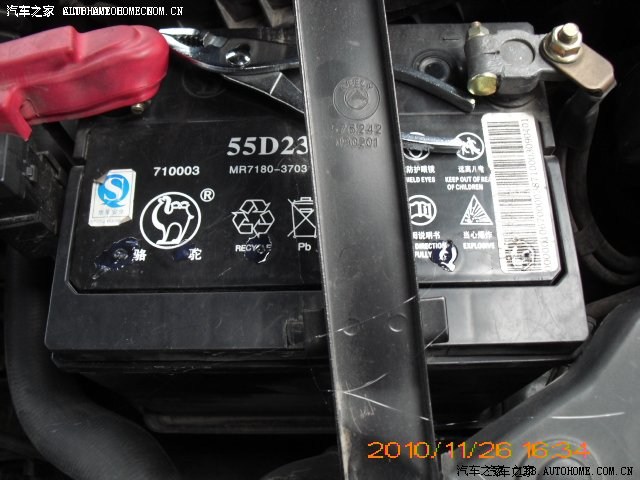

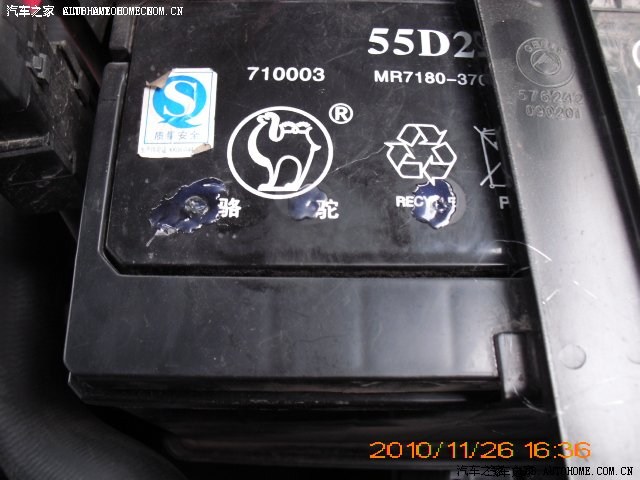

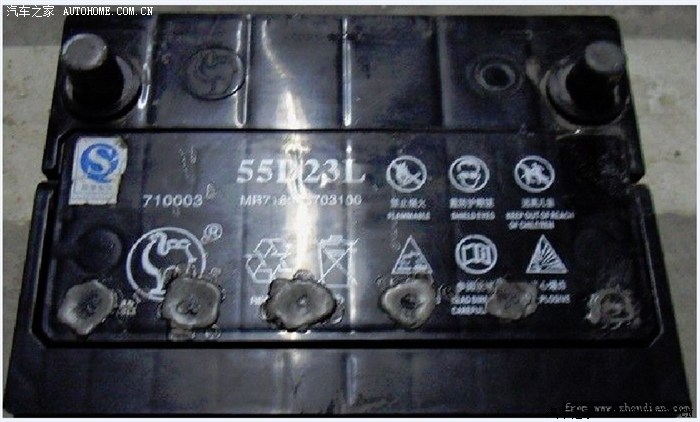

加水后记得充电.

原文链接http://bbs.pcauto.com.cn/topic-989947.html

http://bbs.pcauto.com.cn/topic-989947.html

原理

阀控式密封铅酸电池（以下根据习惯简称为免维护电池）在我国推广应用已有十多年了，由于其具有体积小、重量轻、自放电小、寿命长、节省投资、安装简便、安全可靠、使用方便、少维护不溢酸雾、对环境无腐蚀、无污染等优良特性，并可实现无人值守和微机集中监控的现代化管理方式；因而在通信局站中被大量使用。但从使用情况来看，特别是近期来发生多起电池故障事件，还有不少用户不甚了解免维护电池的使用要求，认为是不要维护的，在更换传统铅酸电池后，未及时调整维护方法，更新维护观念，致使电池早期失效。因此，要加强对免维护电池的使用要求和维护方法的宣传，正确理解“免维护”的含义，确保通信系统的安全可靠。
一、较高浮充电压特别是均充电压对电池的影响
     所谓均衡充电，就是均衡电池特性的充电，是指在电池的使用过程中，因为电池的个体差异、温度差异等原因造成电池端电压不平衡，为了避免这种不平衡趋势的恶化，需要提高电池组的充电电压，对电池进行活化充电。毫无疑问，这个定义是在传统的铅酸电池维护中提出来的，是否适用于免维护电池，笔者认为值得一提。记得，在我第一次接触免维护电池时，是一家老牌的进口电池，该说明书上写得很清楚：“电池内不形成酸层，无需进行均衡充电”。而对于2.4V/单体电池的充电电压的定义是加速充电，即英文所说的“FAST CHARGE”而非“EQUATION”。这一点，在目前大多数的免维护电池也有所体现——“电压均衡、化成彻底”。
     事实上，均衡充电电压，对于大多数电池来说，都是较高的浮充电压。在这种情况下，对于大多数正常的电池来说，无疑是处于过充电状态。毫无疑问，这将产生大量的O2、H2。理论上讲，阀控密封电池是不失水的，但事实是不可避免的：首先，再化反应效率是不可能达到100%的，不能复合的气体在电池内部形成一定的压力，压力超过安全控制阀阀值时，阀门打开，气体从控制阀中排出。其次，电池是不可能完全密封的，电池失水是一个缓慢的过程。
     在以前的电池维护中，伴随着均衡充电的过程是进行电池比重的调整，也就是说采用添加蒸馏水的办法补充水量，以保持电池的均衡性。但在免维护电池中，在现有的维护制度下是不加水的，这样一来，将不可避免造成电池的失水、电池干枯。
     现在，我们来分析电池端电压。首先，电池端电压主要起决于电解液的浓度和极板材料，如上所述，电池的失水，电解液的浓度必然增大，从而使电池的端电压升高。其次，端电压还与安全阀的开启有关，如安全阀的压力过低，则必将造成电池过早失水、端电压上升；此外，串联的电池之间的状态是不同的，浮充时，有些会出现充电不足，当电池遇到深放电再进行恢复性充电时，难以恢复，这将造成某些电池端电压偏低。
     既然电池电压的均衡由上述原因决定的，为保证电池电压的一致性，首先应从电池的原材料、生产环节保证电池端电压的一致性。比如电池材料的选择，特别是电解液、极板、压力控制阀等关键材料的选择。其次要确保电池安装的质量，保证电池安装状态的一致性。如，电池的连接方法、扭力的均衡性等。另外还要在维护中予以关注。对于某些落后的电池要进行恢复性充电，同时还要适当调节电池的电解液；应定期检查压力阀的工作状态。
二、电池失水与预防
     免维护电池的工作原理，基本上仍沿袭传统的铅酸蓄电池，它的正极活性物质是二氧化铅（PbO2），负极活性物质是海绵状金属铅（Pb），电解液是稀硫酸（H2SO4），其电极反应方程式如下：
     正极：PbO2＋HSO4－＋3H＋＋2e-→←PbSO4＋2H2O
     负极：Pb+HSO4-→←PbSO4+H++ 2e-
     整个电池反应方程式：Pb＋PbO2＋2H＋＋2HSO4－→←2PbSO4＋2H2O,即:
      PbO2＋2H2SO4＋Pb←→PbSO4＋2H2O+ PbSO4
     （+）           （-）   （+）           （-）
    普通的铅酸电池在充电过程中，正极析出氧气，负极析出氢气：
    正极：2H2O←→O2+4H++4e-
    负极：2H++2e-←→H2
而免维护电池在结构、材料上作了重要的改进，正极板采用铅钙合金或铅镉合金、低锑合金，负极板采用铅钙合金，隔板采用超细玻纤隔板，并使用紧装配和贫液设计工艺技术，整个电池反应密封在塑料电池壳内，出气孔上加上单向的安全阀。这种电池结构中，由于阀控式密封铅酸电池采用无锑的铅钙合金，提高了负极析氢过电位，从而抑制氢气的析出；同时，采用特制安全阀使电池保持一定的内压，采用超细玻璃纤维隔板，利用阴极吸收技术，通过贫液式设计，在正负极之间、隔板之中预留气体通。因此在规定充电电压下进行充电时，正极析出的氧（O2），可通过隔板通道传送到负极板表面，还原为水（H2O），其反应式如下：
     正极上：2H2O→O2＋4H＋＋4e
     负极上：O2＋2Pb→2PbO
     PbO＋H2SO4→PbSO4＋H2O
    即电池在充电时，正极板产生的氧气又复合为H2O，重新回到系统中，实现电池内部氧的循环复合。而负极亦因生成PbSO4而使极化电位降低，从而达到负极不析氢，同时电池在充电过程中负极生成的PbSO4被重新还原成海绵状铅：因而阀控式密封铅酸电池可以实现密封，无需添加水。这就是免维护电池特有的内部氧循环反应机理，在这种理想情况下，在电池的充电过程，电解液中的水几乎不损失，因此在电池的在使用过程中可达到不需要加水的目的。但在实际应用中，电池失水除了上述所提到的电池电压、压力阀的原因之外，还与电池的生产、维护有关。首先，免维护电池是在“贫液”状态下工作的，其气体复合效率应接近100％。如果制造工艺中或者在维护中，电池处于“富液”状态，会使隔板中O2的通道阻塞，气体复合效率降低，电池内压力增大，特别是在安全阀性能不良情况下，失水更加严重，经过一段时期后，电池会失水而干涸。其次，若使用环境温度过高，则在环境温度增加的同时，畜电池的内阻将减小，如未调整浮充电压而保持充电电压的恒定，必使电池的充电电流增大。轻者，将使电解水反应加剧，析气速度加快，失水也必然增加。重者可能引起过充电，导致氧循环失效，致使电池工作温度上升，严重时可使电解液干涸、熔化甚至爆炸。。因此，应为电池创造一个最佳温度（20±5℃）使用环境和严格控制浮充电压运行条件，并确保每只电池浮充电压一致性，使电池组有较长的使用寿命。
三、电池失水对电池的影响
     免维护电池失水会与普通铅酸电池一样，会造成电池的伤害，影响电池的容量与寿命，还存在免维护电池独特的故障特点，它将可能对通信构成致命的威胁。免维护电池的失水，必然引起电池内部胶体电解液液面的降低，当电解液的高度低于极板时，由于系统的复合效率不可能是100%，因此将有部分氧气在正极板电解液浸泡处发生下列反应：
O2+ H2SO4 +Pb==PbSO4+H2O
    而产生后的PbSO4、H2O将流回电解液中，在充电过程中上述反应不断产生，这样一来，上部的铅被不断地转移到下部，在长期使用后，极板汇流条慢慢地被腐蚀，直致电池最终出现断路。
    当然上述情况也可能发生在电池出厂时灌液不足的情况下，因此在日常的维护中应加强对电解液的检查。这一点在一些厂家的售后服务中也有所体现。
四、放电容量试验
     在日常的维护工作中，为了确保用电设备的安全性，要定期对考察电池的储备容量，检验电池实际容量能达到额定容量的百分比。所谓额定容量，是指在规定的工作条件下，蓄电池能放出的最低电量称为额定容量。影响容量的主要因素有：放电电流、放电温度和电解液浓度。免维护电池规定的工作条件一般为：10小时率电流放电，电池温度为25℃，放电终了电压为1.8V。
     所谓电池的实际容量是指在特定的放电电流，电解液温度和放电终了电压等条件下，蓄电池实际放出的电量称为实际容量。免电池容量检测,从方式上分：离线式和在线式两种。蓄电池脱离实际通信负载进行容量检测为离线式检测，蓄电池在实际运行中进行容量的检测为在线式检测。
    在实际应用中，大多数采用10小时率电流值（离线式）或小电流放电（在线式）进行容量试验。但笔者认为应使用大电流放电，即应采用比10小时率电流值提高一个等级或比实际放电电流大的电流值进行容量试验。原因很简单：大电流对电池的危害较大，换句话说，就是比较容易暴露电池的问题。
     在以前的普通铅酸电池维护中，能比较直观地对电池的状态进行观察，还可进行比重的测试等多种对手段进行检查。因此在电池容量的测试中更多的是考虑保护电池，但在免维护电池中，我们只能通过容量实验来检验电池的质量，因此有必要恶化电池的测试环境来确保电池在日常工作中安全性。
    当然，免维护电池在日常使用中，还存在着诸如由于充电电压和电流控制不当而产生的热失控等诸多问题。限于本人的才智，本文仅从电池的几个常规维护手段方法分析免维护电池在日常维护中应避免延续应用原有维护手段，仅希望引起大家对免维护电池维护的重视，当然也不可避免地存在一些缺点与不足。

最后编辑于2011-12-22 01:51:51

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
