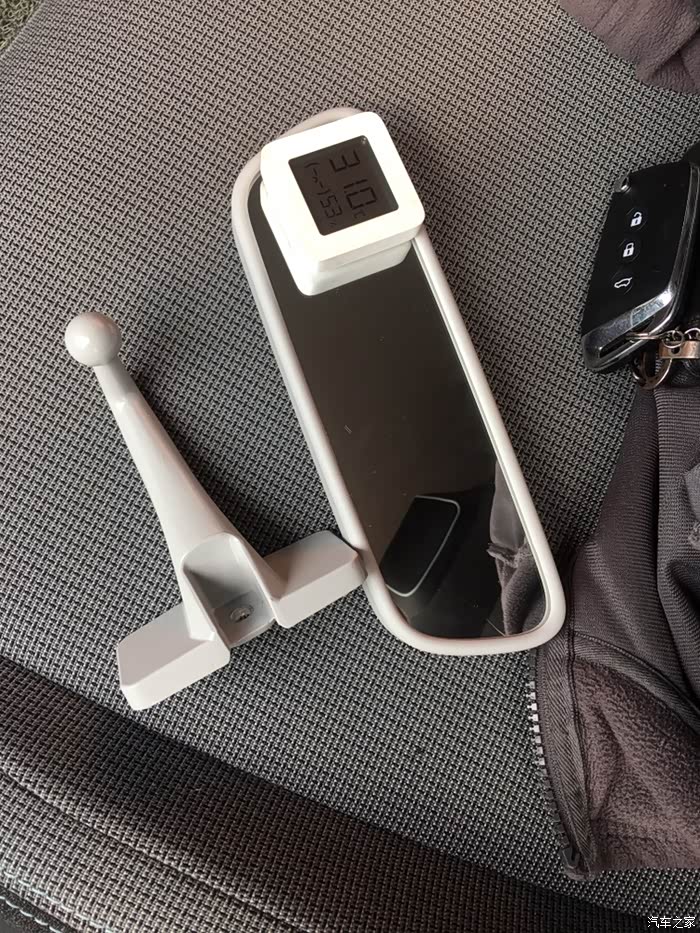

一直觉得e300内后视镜查看后方不能看很远,于是就想着折腾一下这个镜子。如下图

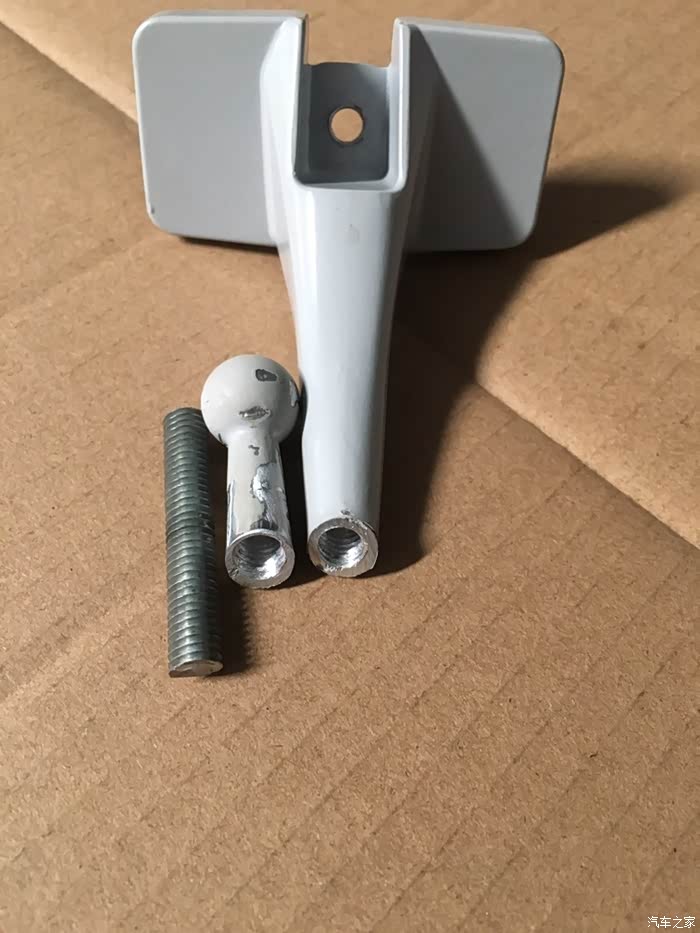

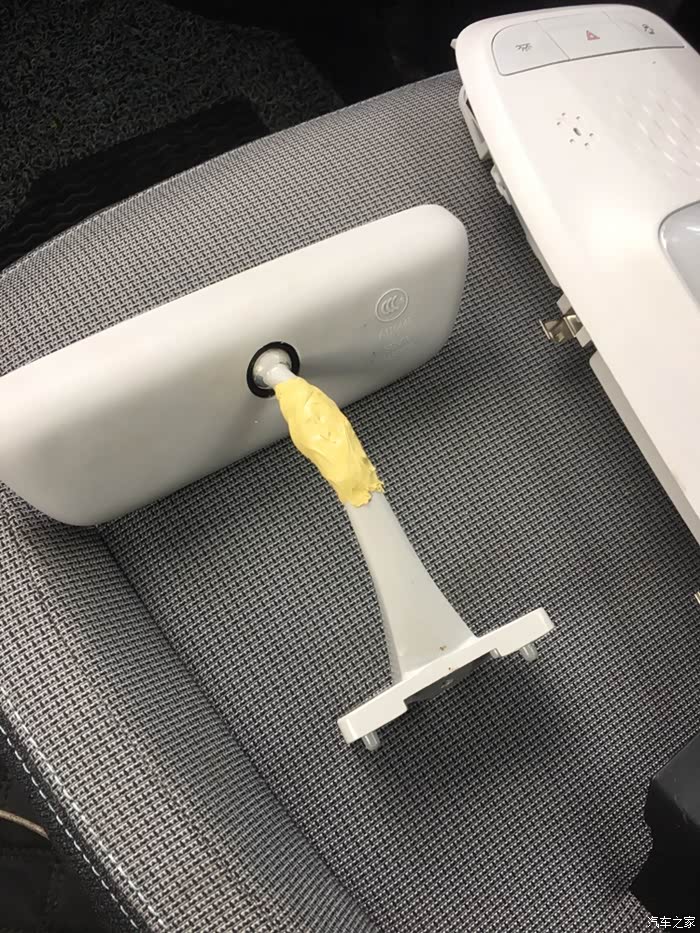

拆下来切割加长,想着降低后视镜应该能看后方会远一些,然而……失败了。不过多描述
那怎么亡羊补牢呢,朋友的一句话给了我希望,你去换一个凯迪拉克流媒体吧。于是闲鱼搜了一把,再在论坛上看了一遍,很多车不同品牌都有改装案例,而且评论效果都是很不错的。带4G,GPS定位,停车监控等等,关键是质素极高,连续几天淘啊淘,可时间恰巧是过年了很多卖家都回家过年了不发货,勉强找了一家可以发货的,立即入手。等货到这几天不停的在论坛恶补这款流媒体的信息,比如怎么固定后视镜,怎么固定前摄像头,怎么绑定,怎么升级系统等等吧。

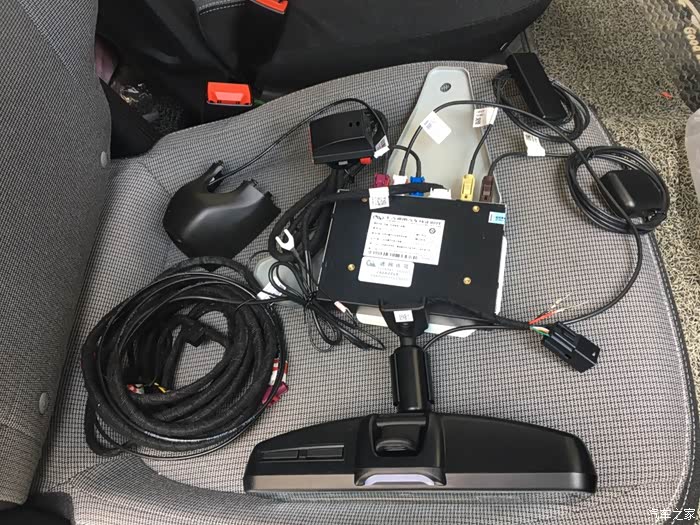

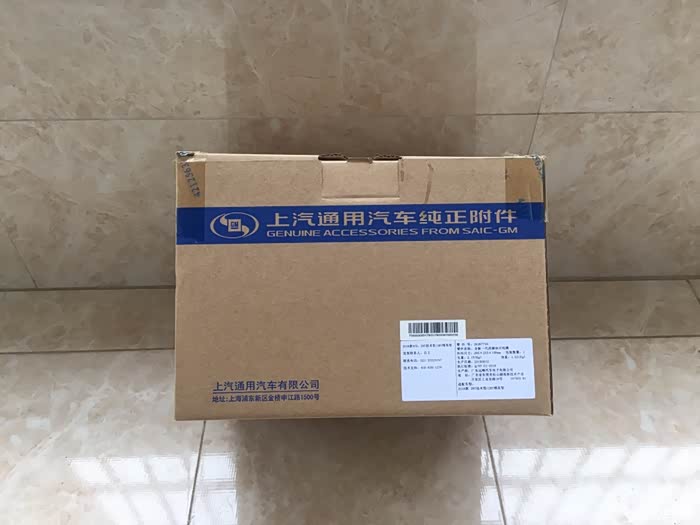

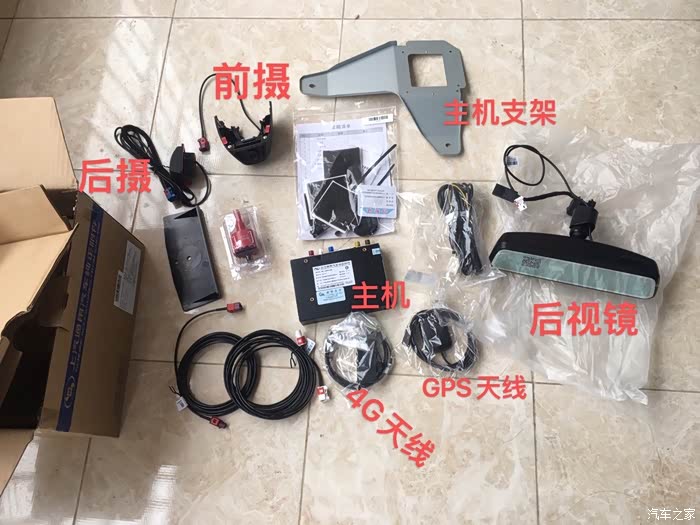

大年初五货到了,立马开工!

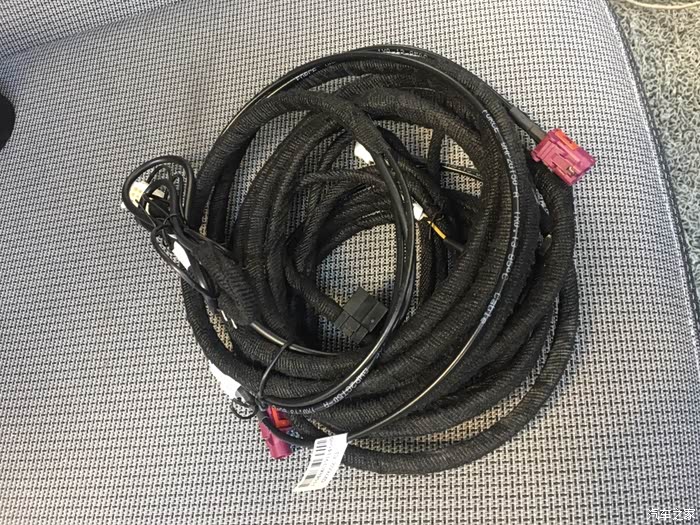

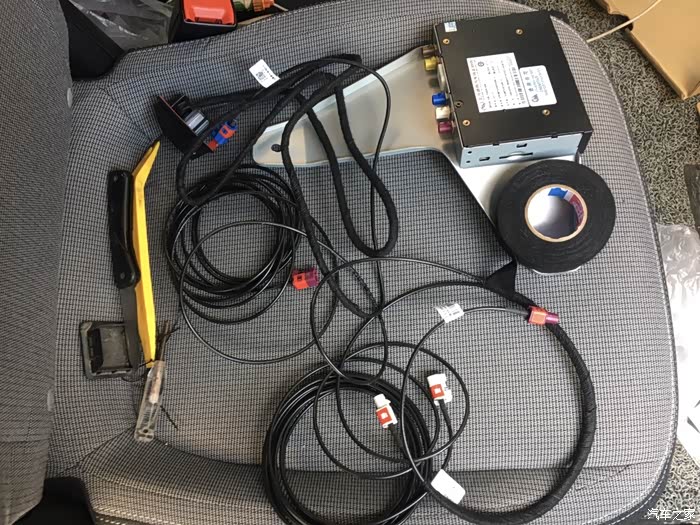

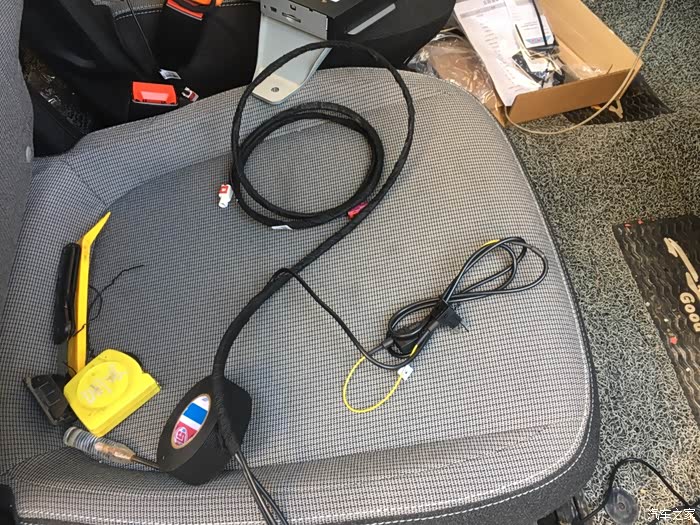

把这些都搬到车上开始着手准备,先是把前摄像头延长线和视频线及主机电源线用植绒胶布帮成一组

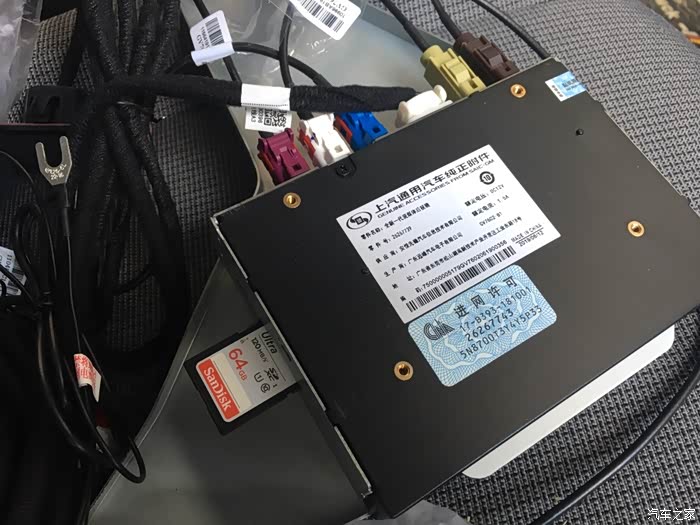

主机安装的是SD卡,之前已经提前购买

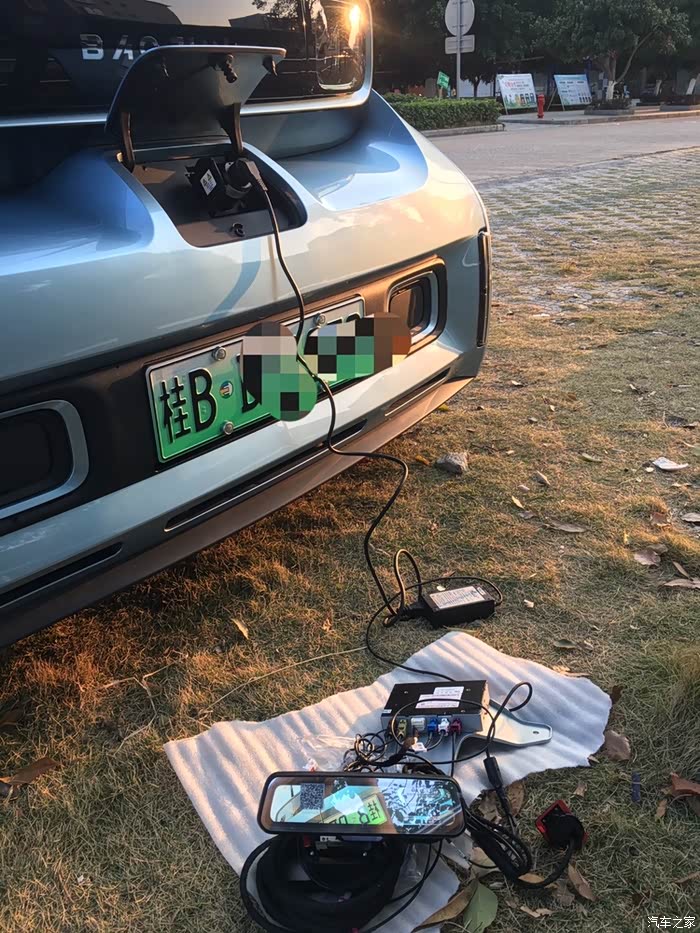

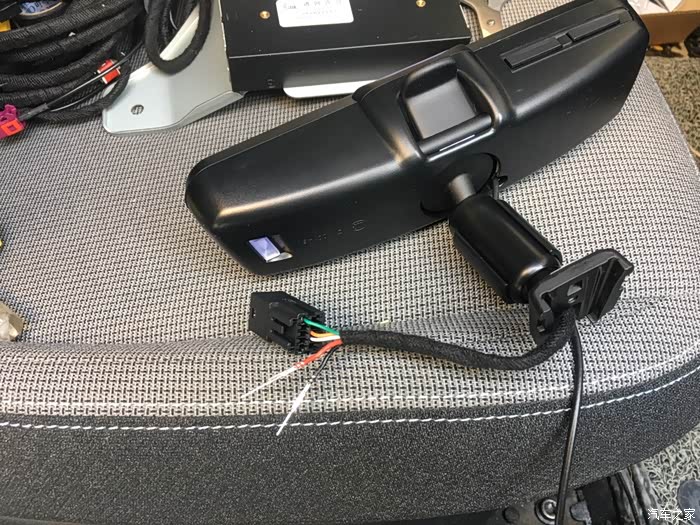

试机前把后视镜的正负极插针挑出来,另外三根用不上的可以不用理会(绿色是倒车信号输入,白黄线是外后视镜高低电平信号,有倒车信号输入时控制外后视镜防眩光功能关闭
)接好准备试机
开机成功

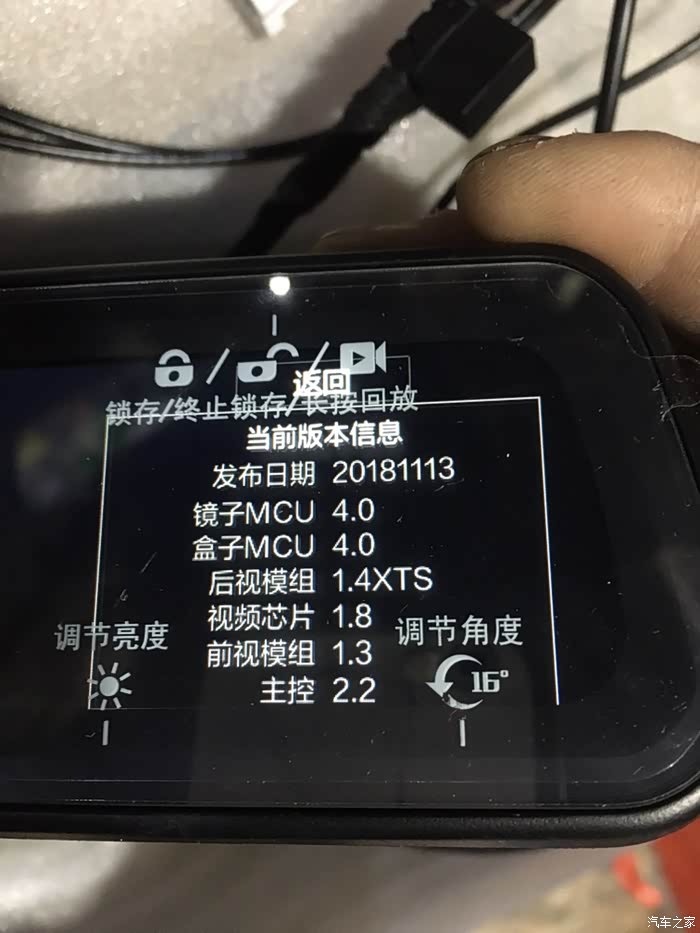

主机软件版本已经是2.2了,之前还说准备好了升级程序升级呢,看来不用了,但我还是有升级文件的,有需要的车友们需要的可以留言邮箱给我。

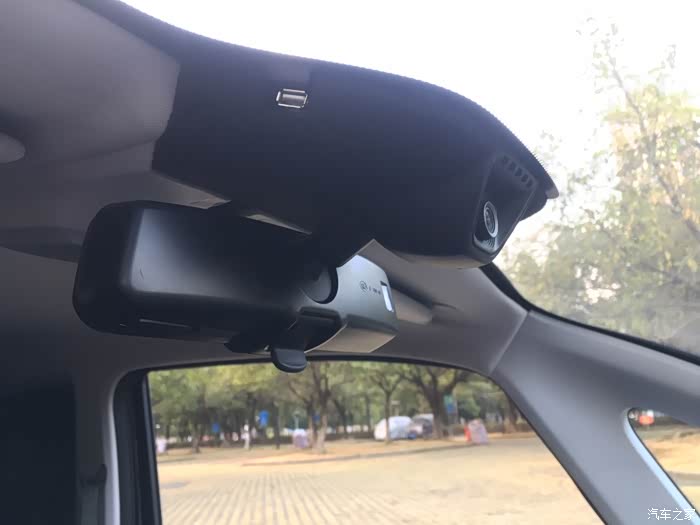

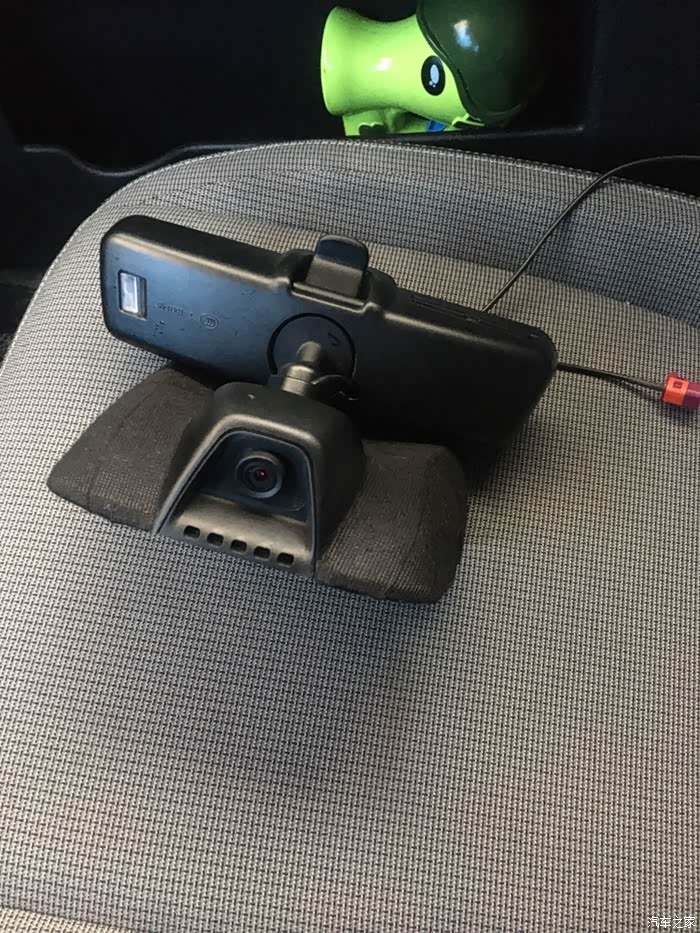

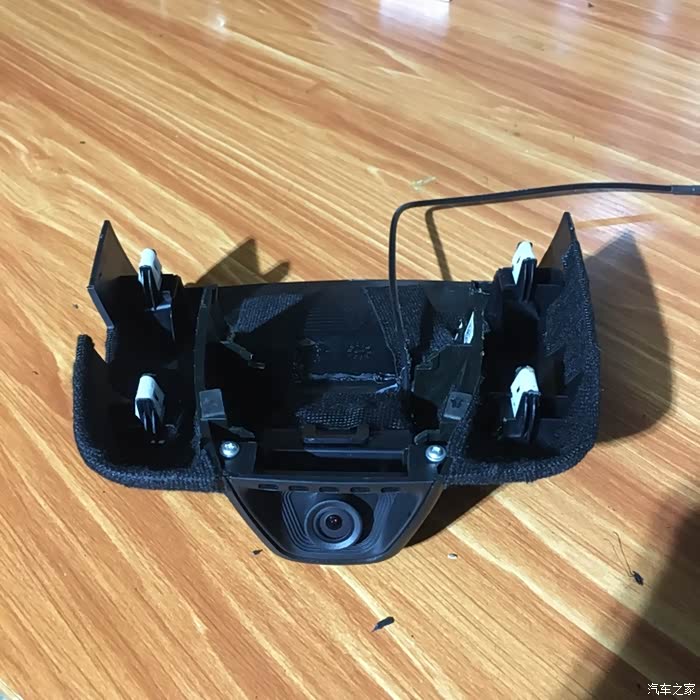

在正式安装前我把配件里的前摄像头外壳与原车玻璃上的黑色usb饰盖魔改融合在一起了,'这样会比较美观些,如下图

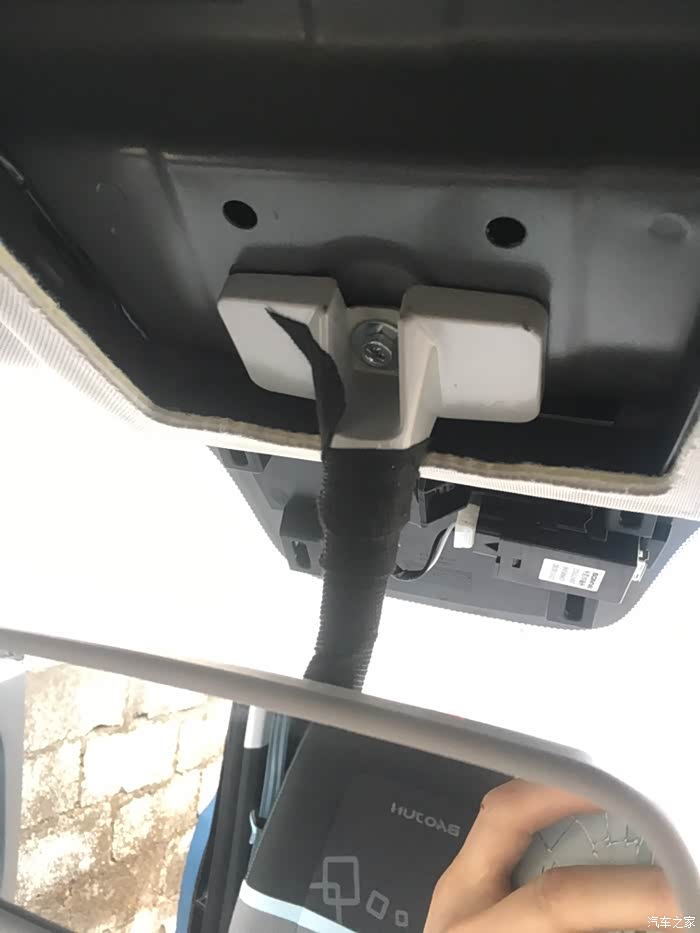

可以开工了,先把原车的顶灯,内后视镜拆下来

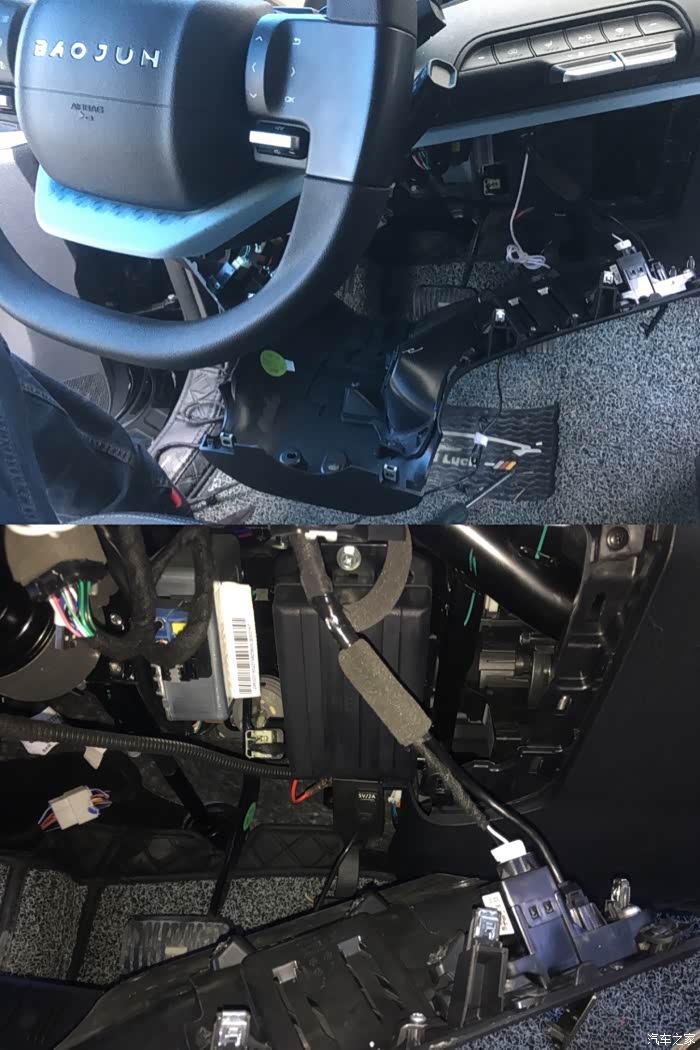

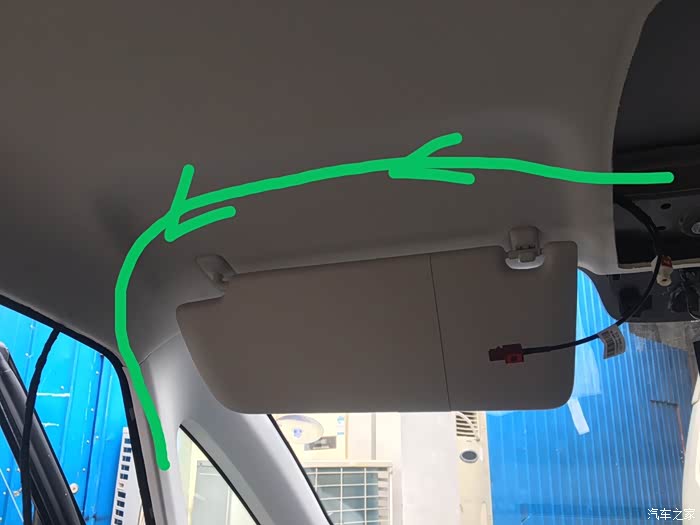

然后开始穿线

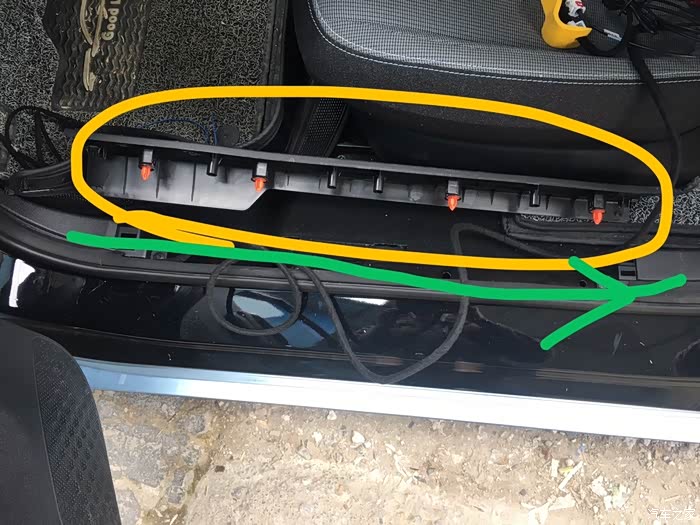

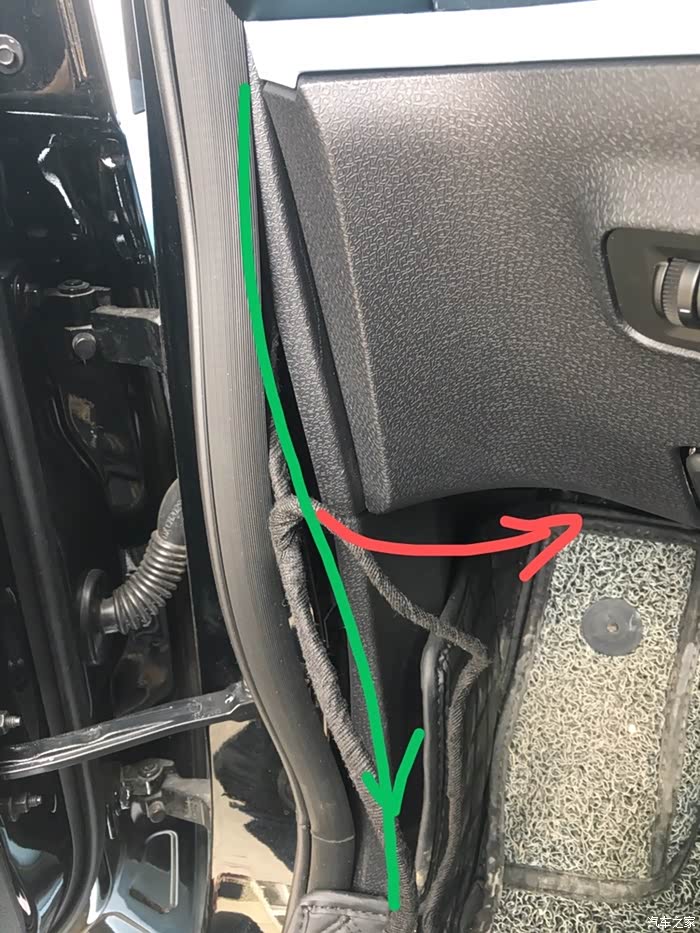

再下来拉开车门胶条,把线塞进去就可以了

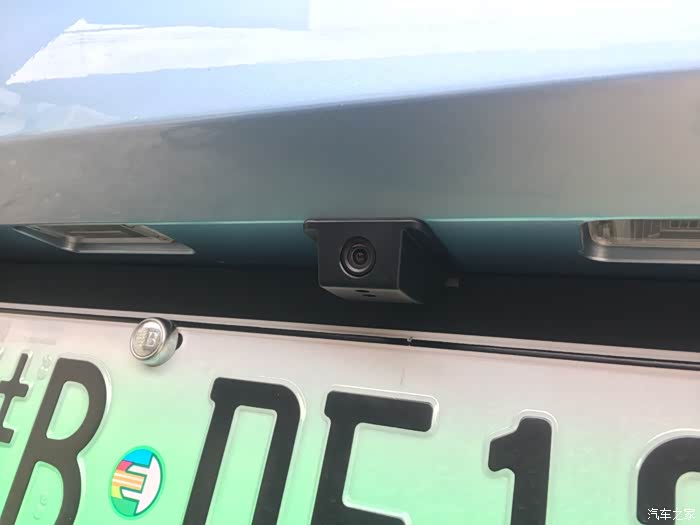

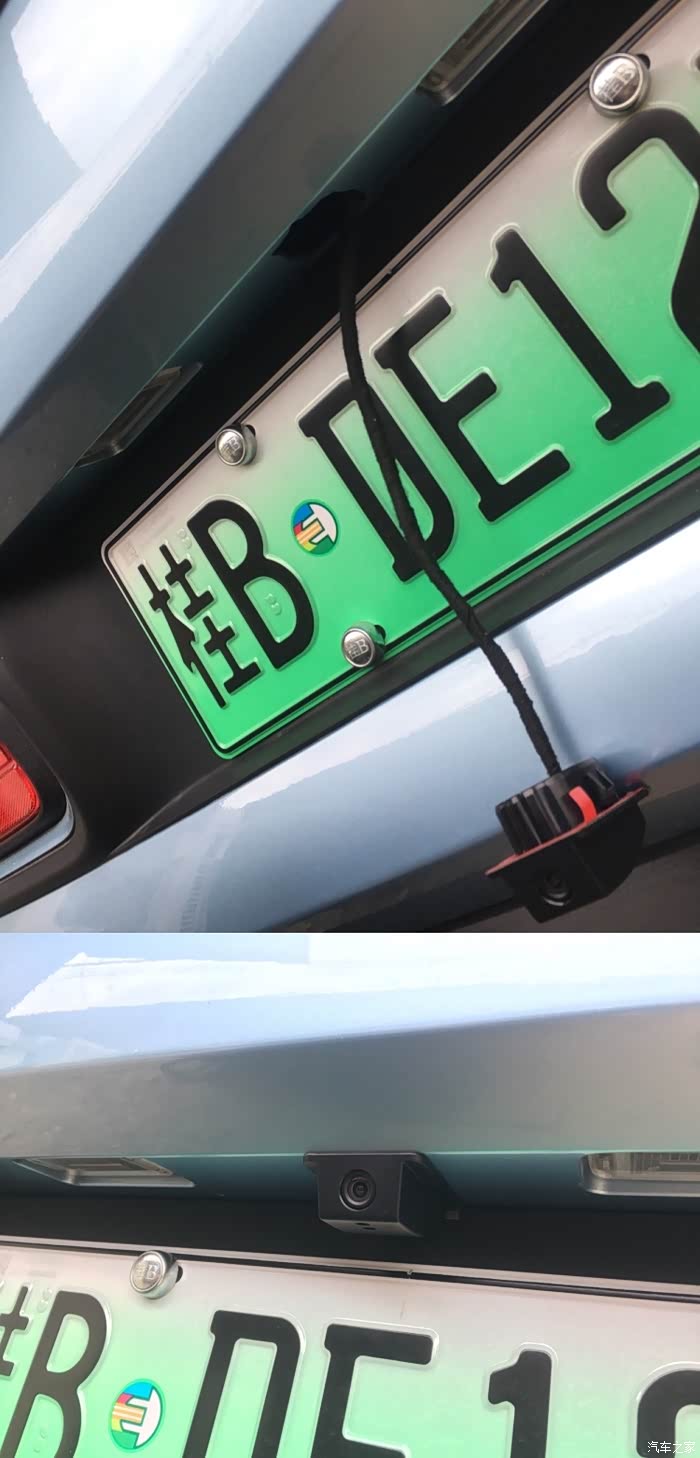

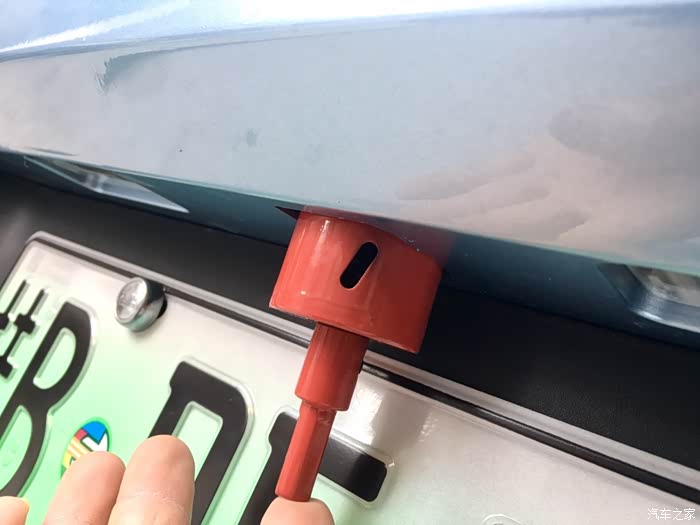

我的是四座版本的这里要把后排座椅拆掉,布线到这里就算ok了,接下来就是安装后摄像头,配件里有打孔工具,e300车牌上方预留有安装摄像头的孔位,只是是个方孔,稍微扩一下变成圆孔就能用了

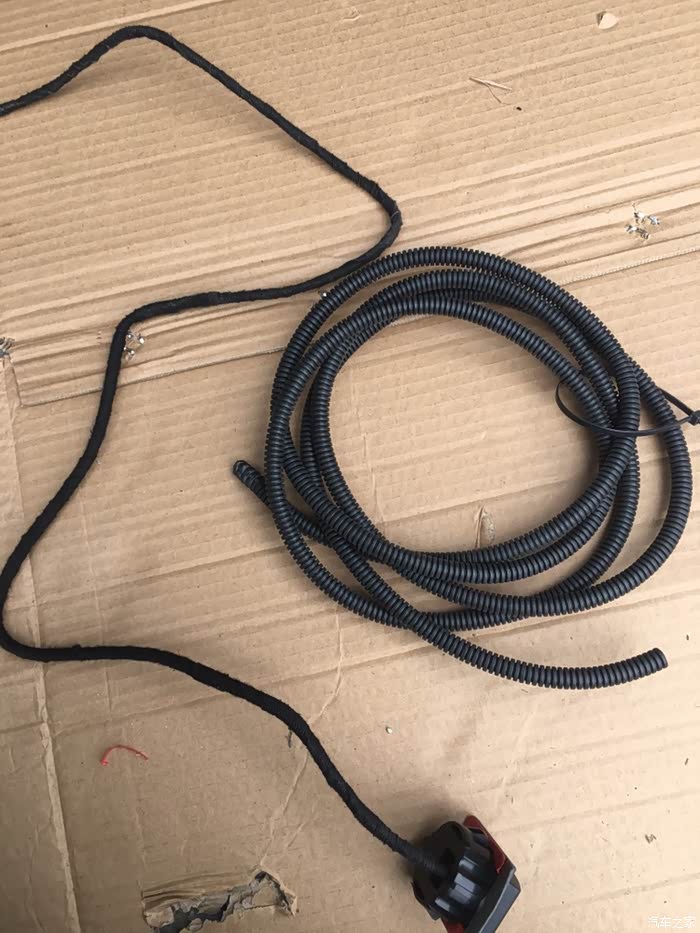

因为后摄像头需要走底盘所以先给它包上线管,如下图
包上线管,直接塞线进孔里,再钻车底布线

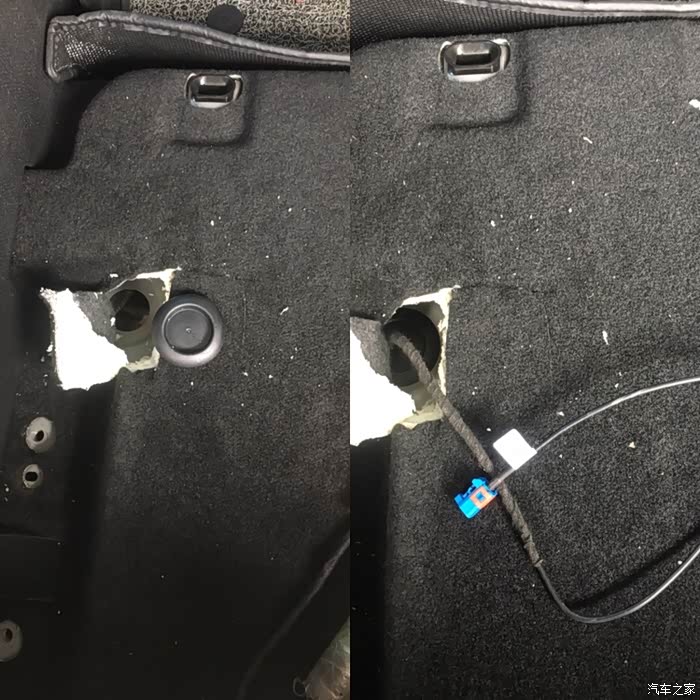

后摄像头的线从原车预留的一个孔穿到车内地板上,需要割开原车地毯隔音棉,原车隔音棉真的是厚啊!赞一个

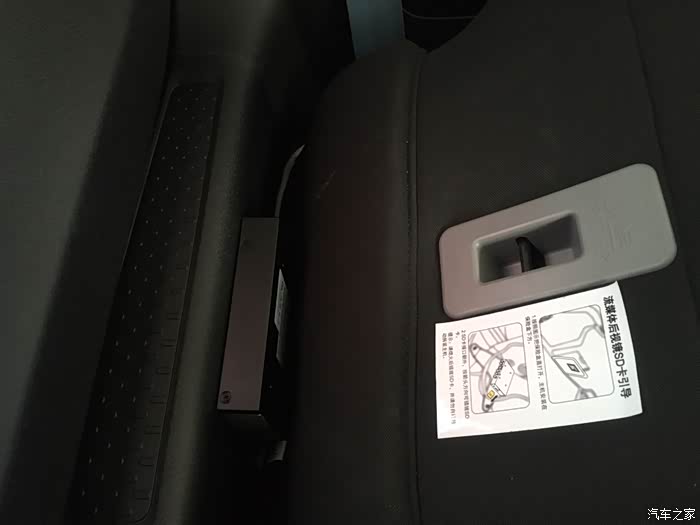

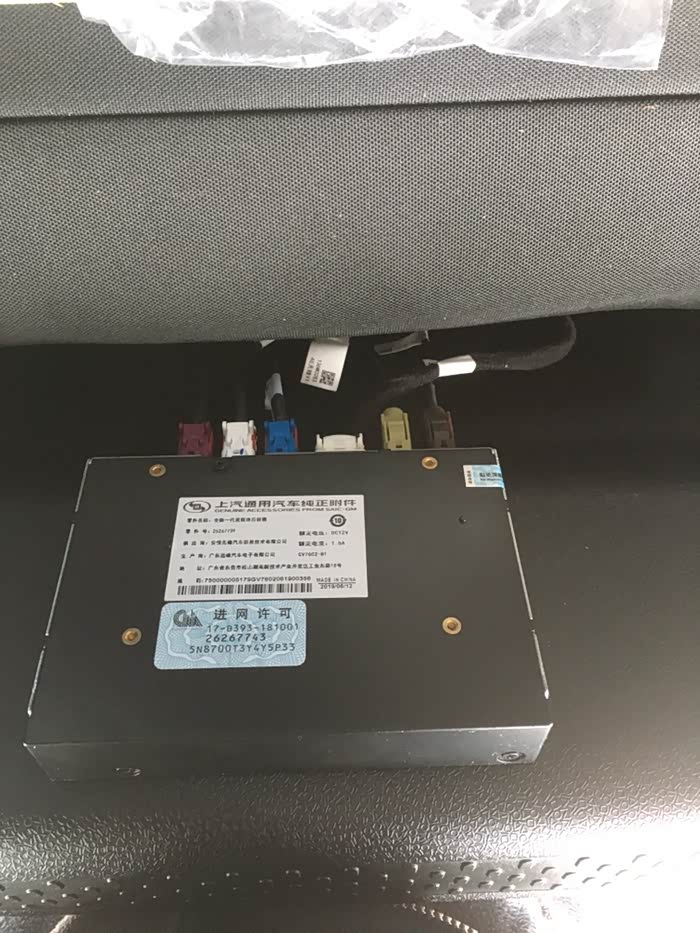

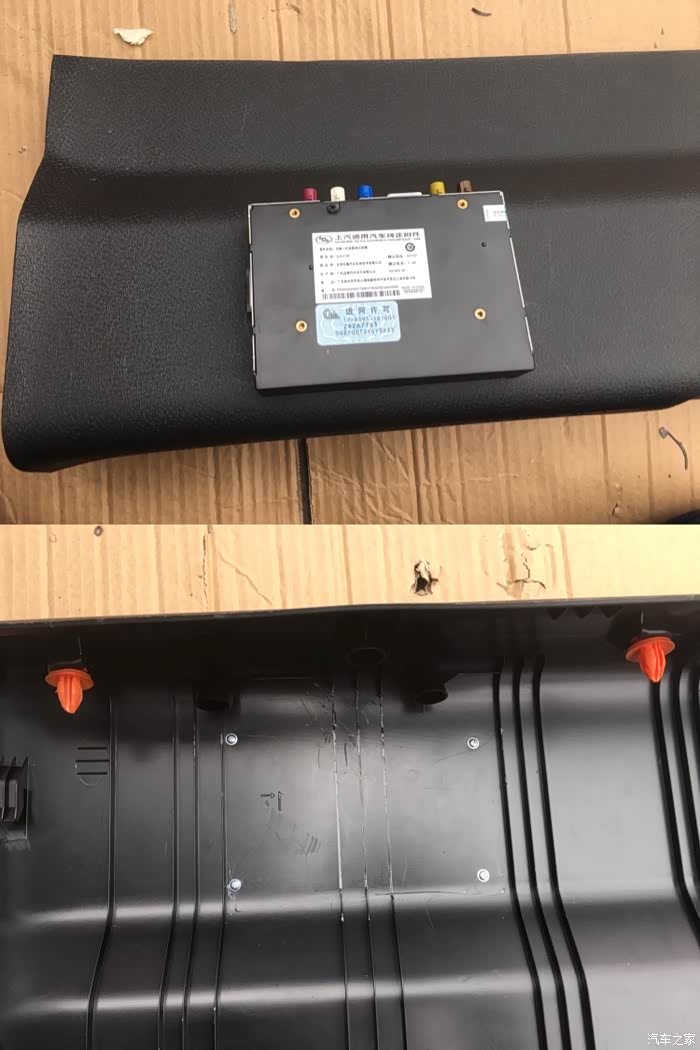

接下来就是固定主机了,主机我是固定在尾箱的饰板上面,扭上螺丝就行,如下图

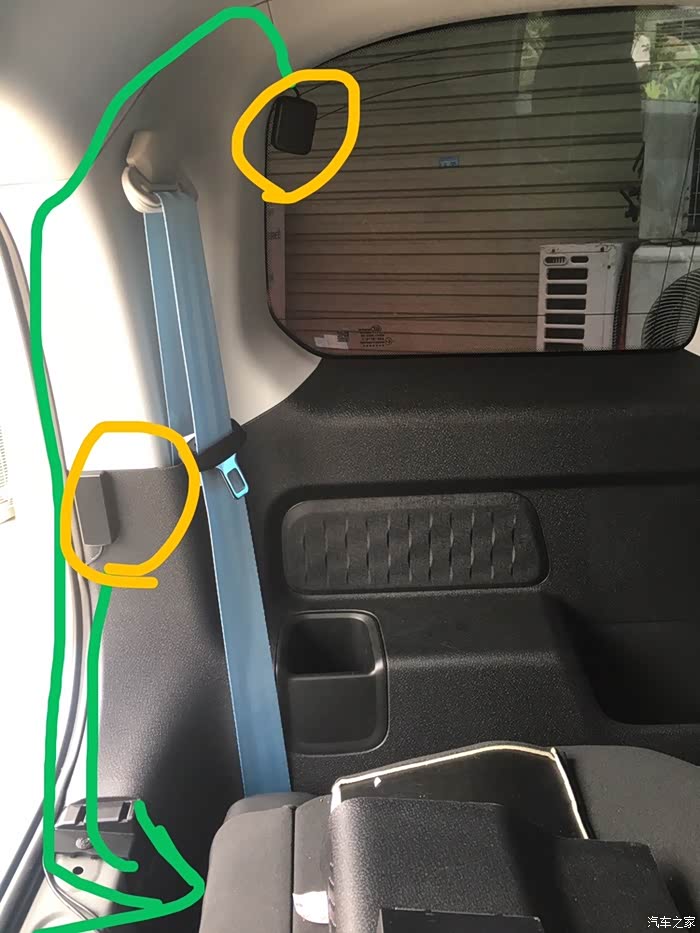

再接着就是布放4g天线和gps天线,天线的尾线都不是很长,就近贴在后排车窗上了
后面的主机基本完工,接好插头就可以还原车内刚才拆的东西了

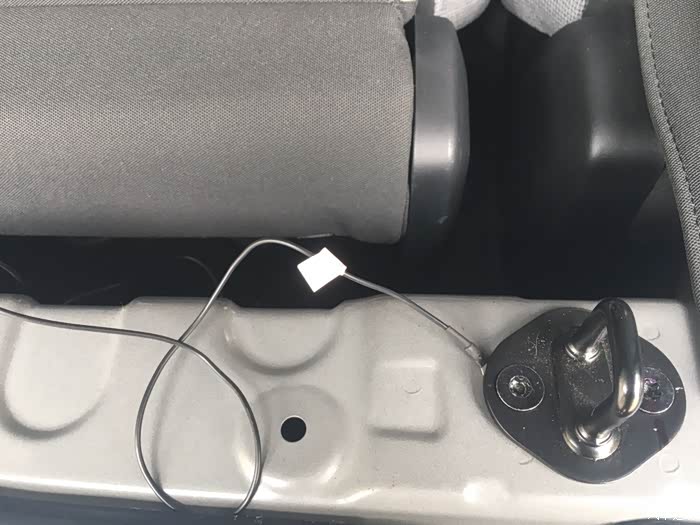

补一张图,就是主机供电的地线就近接在尾门门勾上了,只有正极线走到保险盒
就这样后面的工程基本完工。

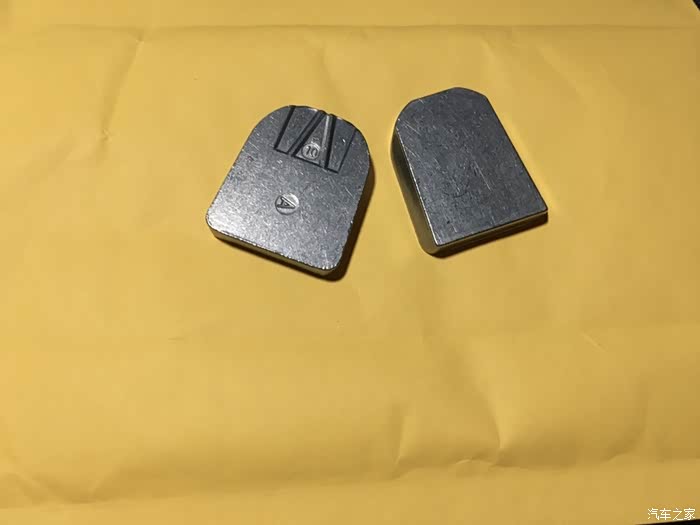

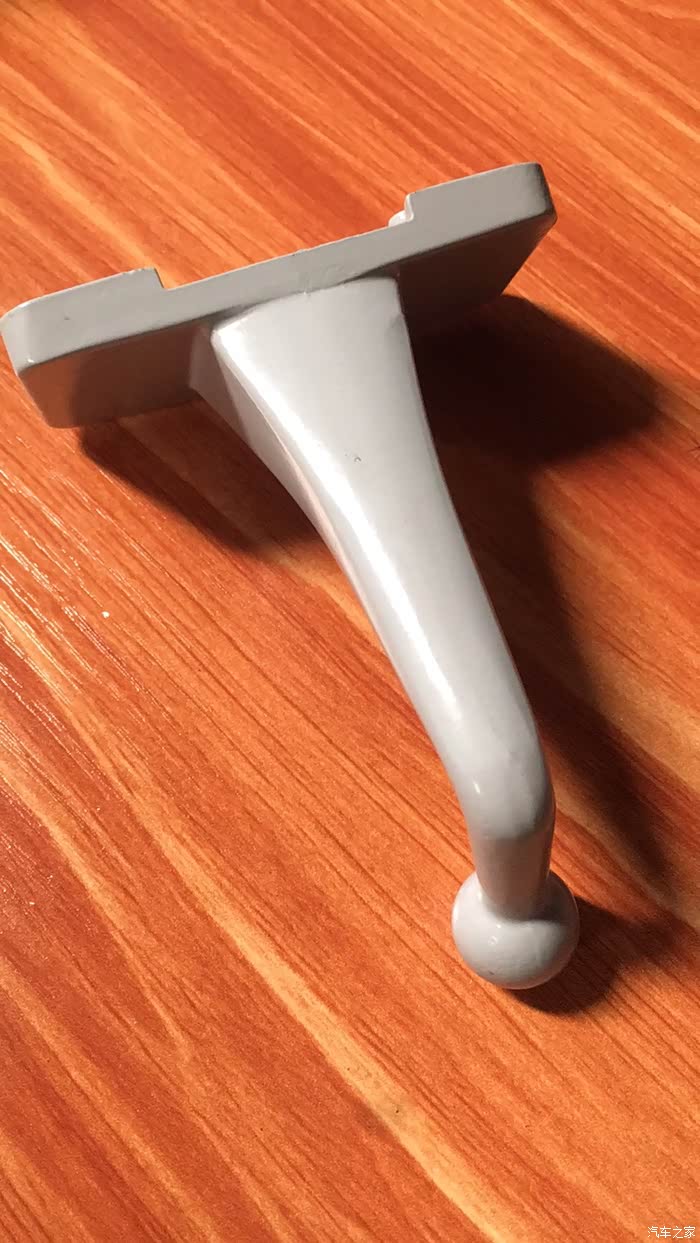

接下来就是固定内后视镜了,内后视镜固定方式与原车的不同,所以只能重新安装支架,闲鱼上面也有支架卖,如下图

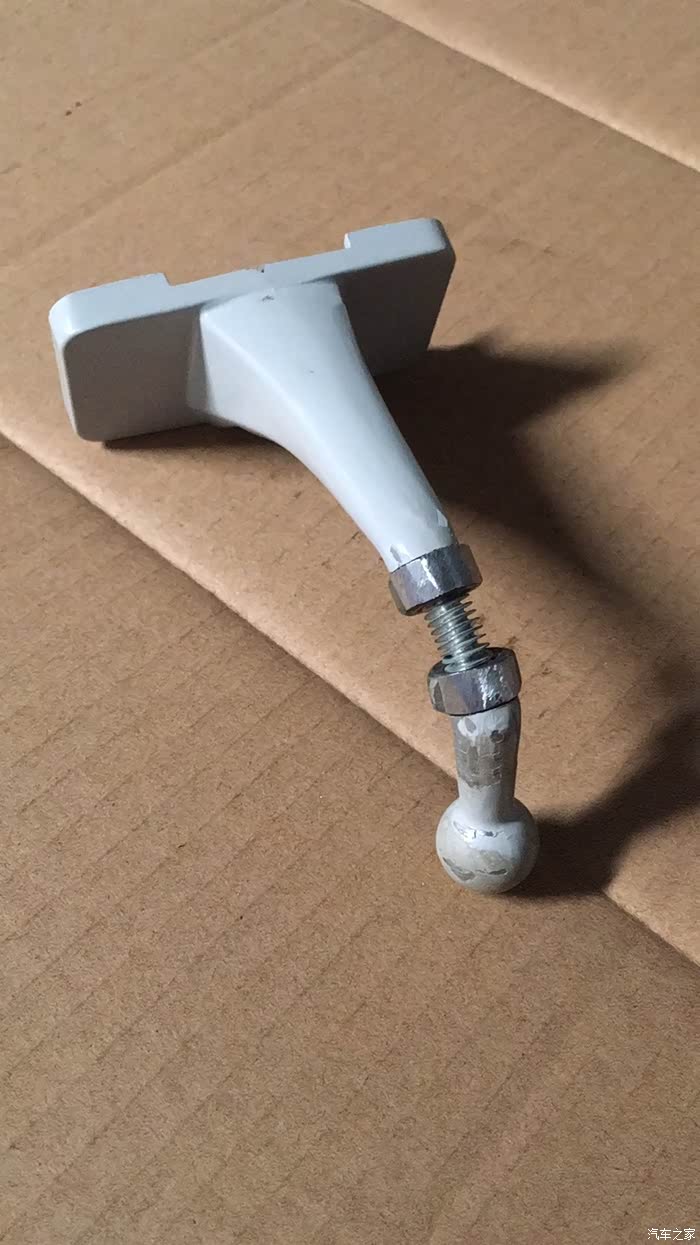

把它粘在玻璃上就可以固定流媒体后视镜了,因为这个支架拍下后商家过年不发货,我临时用塑料做了一个先安装了,日后再换上这个合金的

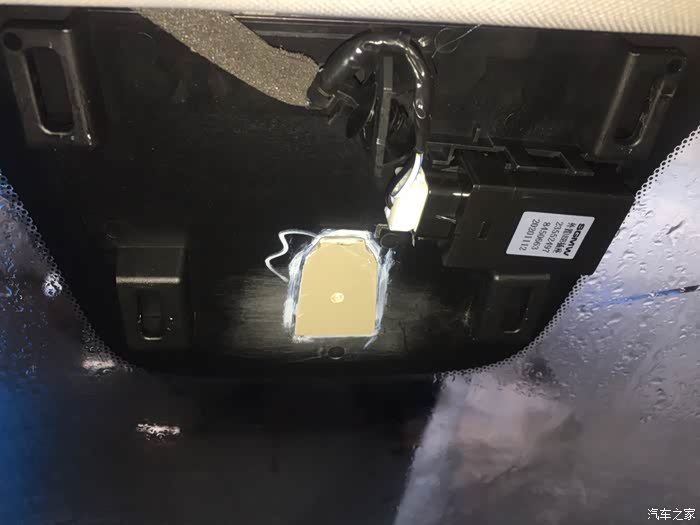

后视镜的供电就直接取玻璃上面usb模块的了,也是12v的,不过多介绍,然后接好视频线,前摄像头线,固定上去就行了,看看效果吧

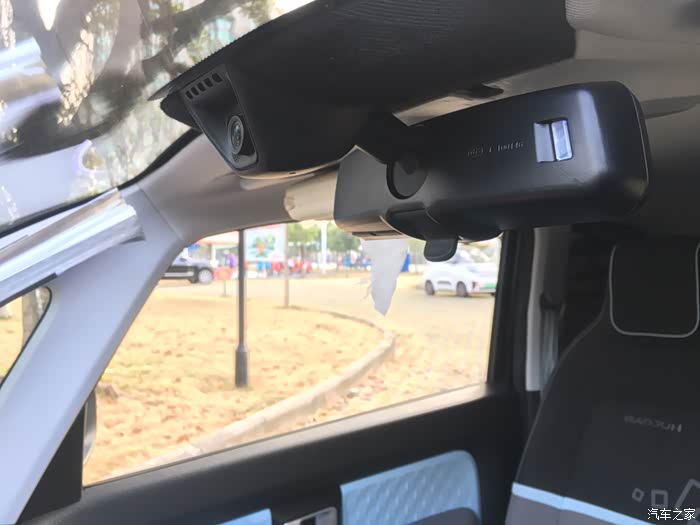

与原车浑然天成,没有丝毫维和感,哈哈
开机!
改装前后对比

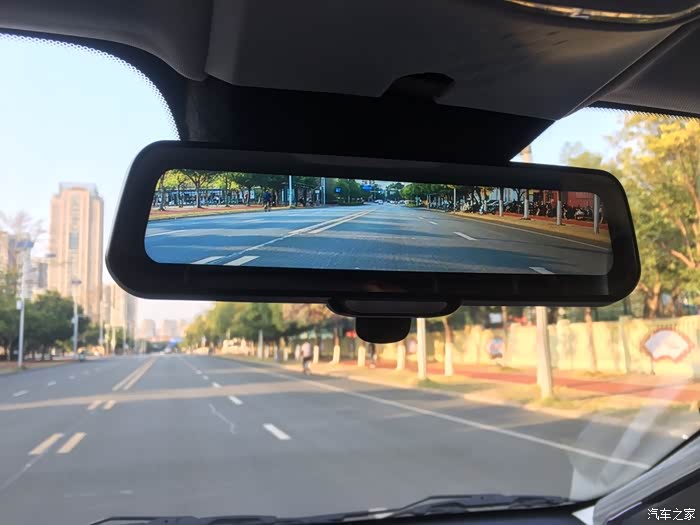

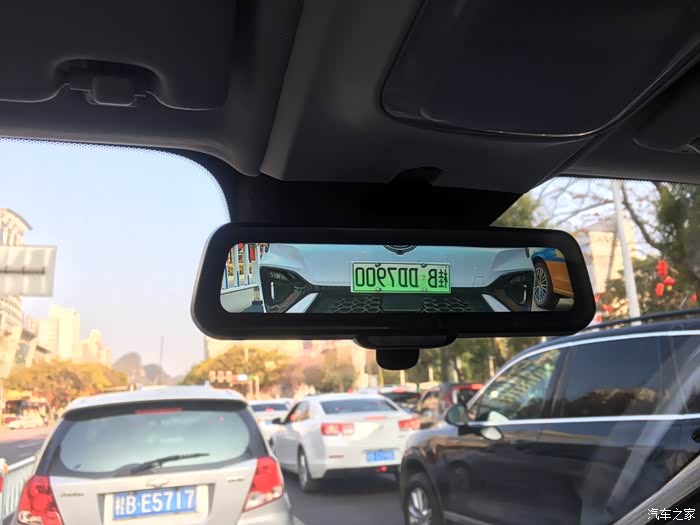

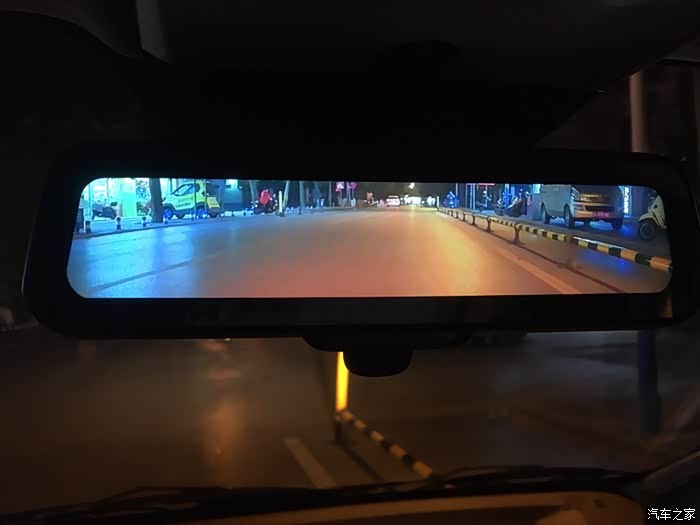

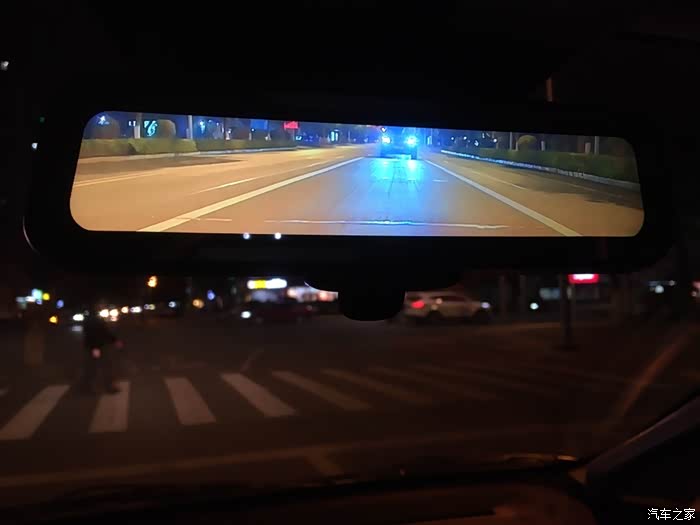

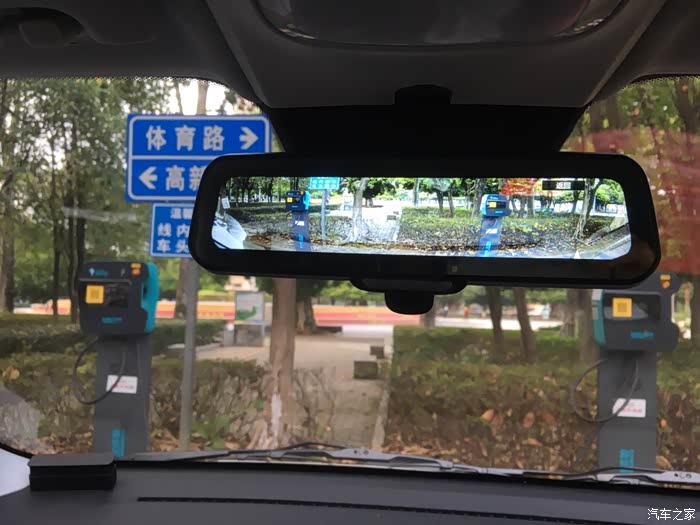

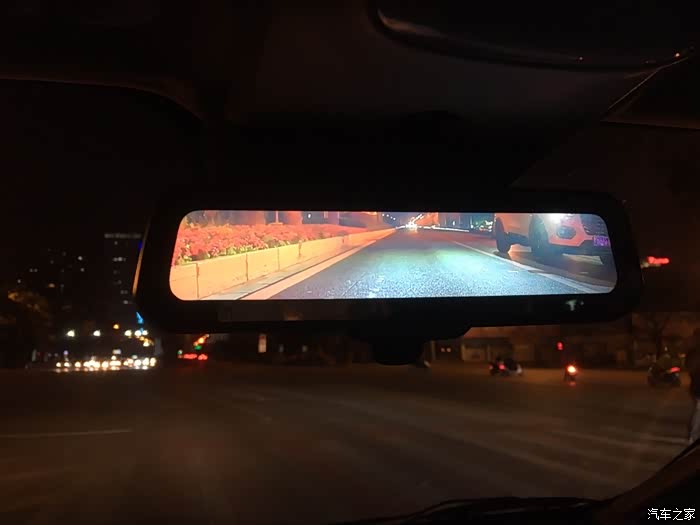

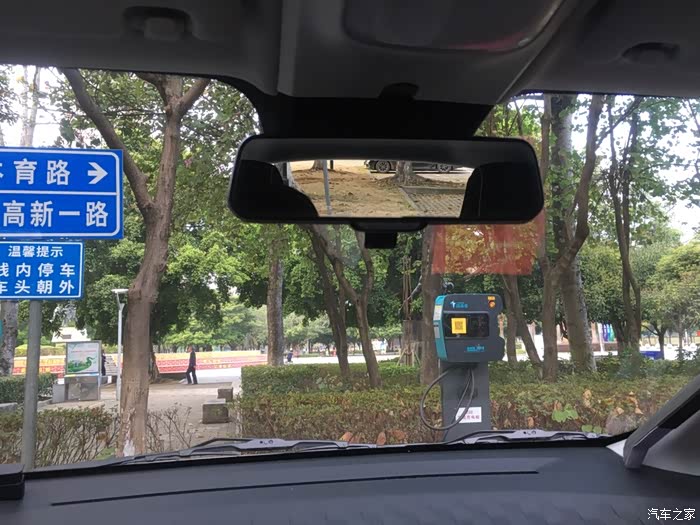

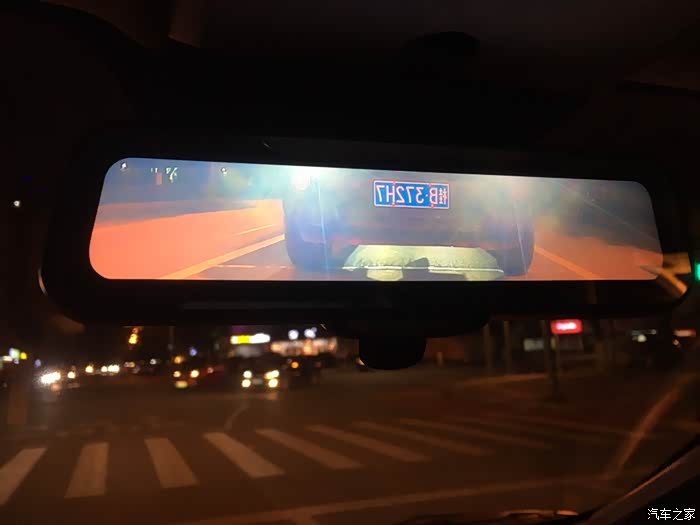

最后上效果图

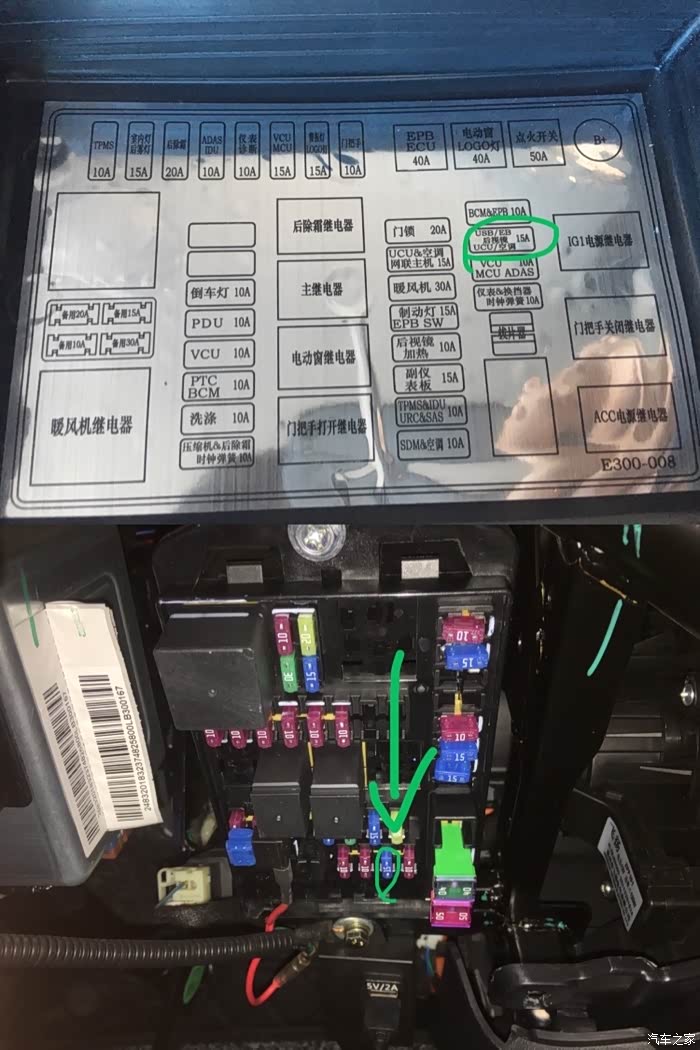

高兴过头,忘了把主机电源线接保险盒忘了写,补上

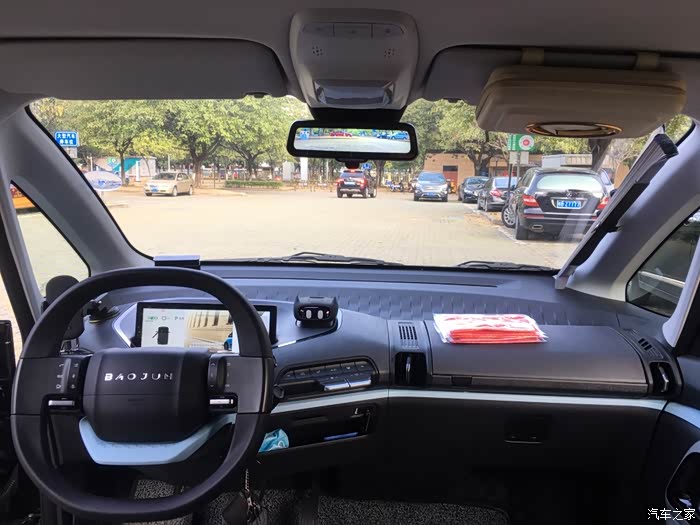

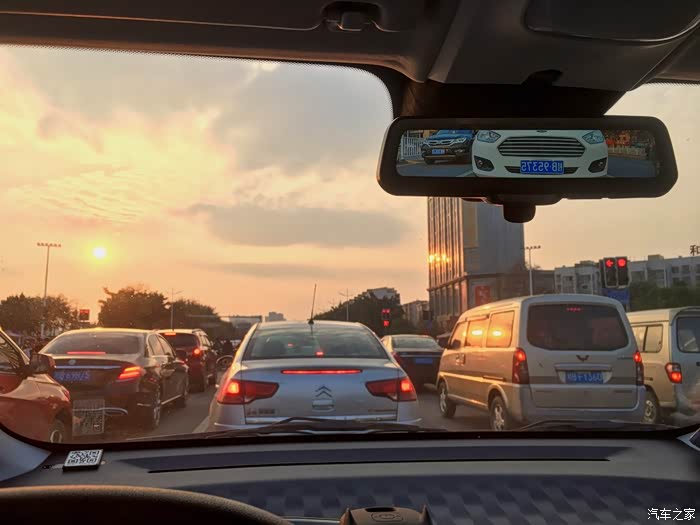

车内效果图'镇楼,谢谢各位观赏!
