屌丝动手欢乐多之朗动改装自动大灯开关

1 335 发布于 2016-07-17 20:27:15 只看楼主修改帖子

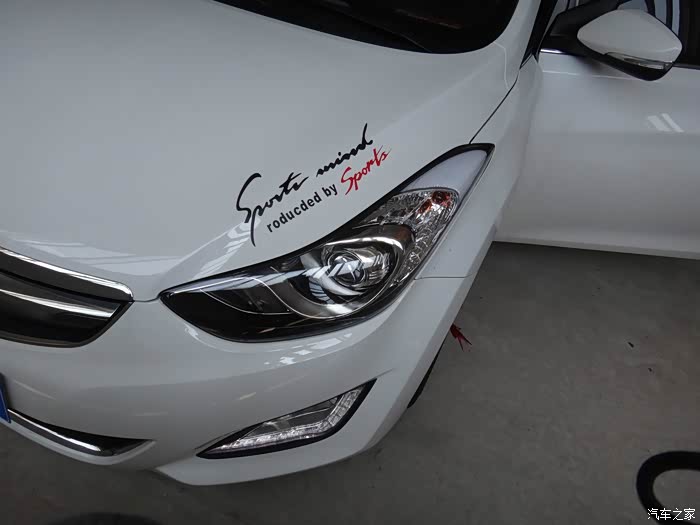

朕的小狼已经买了半年多的时间了,1.6L自动尊贵型,当初买车也是一时的冲动,现在想想自己当时还是太年轻了,买的时候本来想加个选装包的,两千块,什么自动头灯,座椅通风,座椅加热,透镜大灯,主驾座椅电动调节,腰部支撑,相当的值,当时问了4S销售,说选装的话最起码要等一个月,悔恨当初没有等啊,当时果断的给销售讲不要选装包了,现在想想,真的不应该啊,透镜大灯已经花了2K大洋改成海拉三的了,其他的本来也没想动,但是每次回家经过陕西省境内的时候,由于隧道特多,进隧道开灯,出隧道关灯,开开关关的,有时候进隧道还会忘记开灯,觉得挺危险的,于是乎,又有一个想法,改装自动大灯....

在网上,在论坛内找以前改装过的帖子,但都是一笔带过的，,没有特别详细的说明改装的步骤以及怎么去接线,最终还是狠下心来决定改装,在某宝找了几个卖开关的店家,挨个问了是否有教程,最后选择了一家有教程的下单购买,店家说是有教程,其实就是一张电路图,根本没有具体的步骤,在这里要感谢一下狼友huangmingyu0595的改装帖,虽然不完整,但是也帮了不小的忙,下面上图。。。。

快递收到,灯光控制开关.

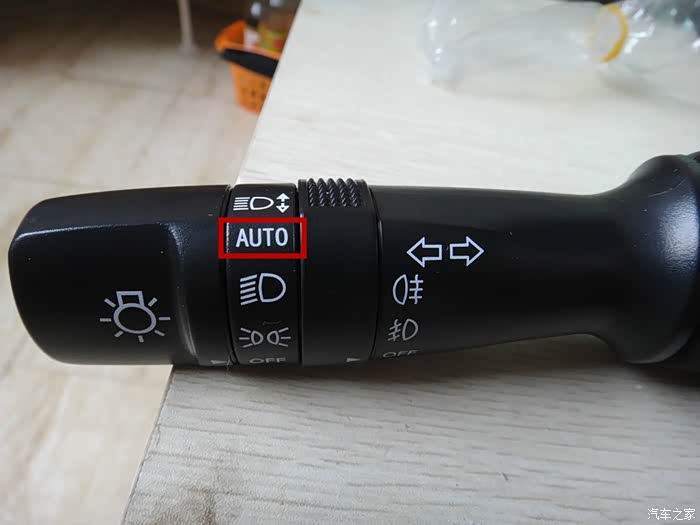

带有AUTO功能

拿掉包装袋,看的清楚些.

开关背面的样子

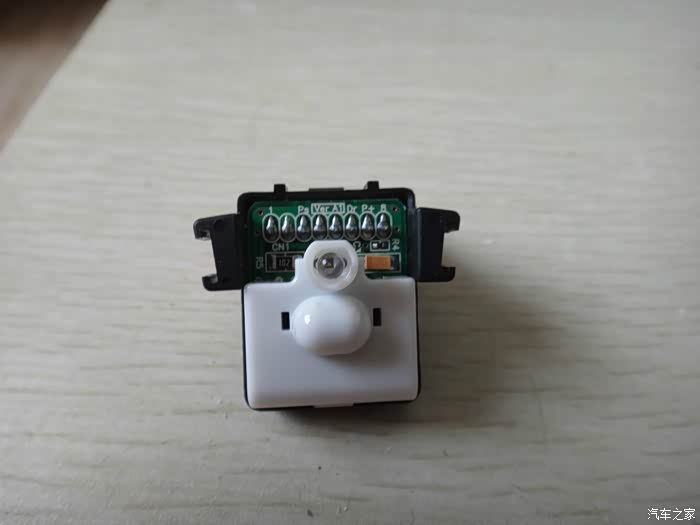

光线感应器,拿到手的时候还没有发现有什么区别.

光线感应器的背面

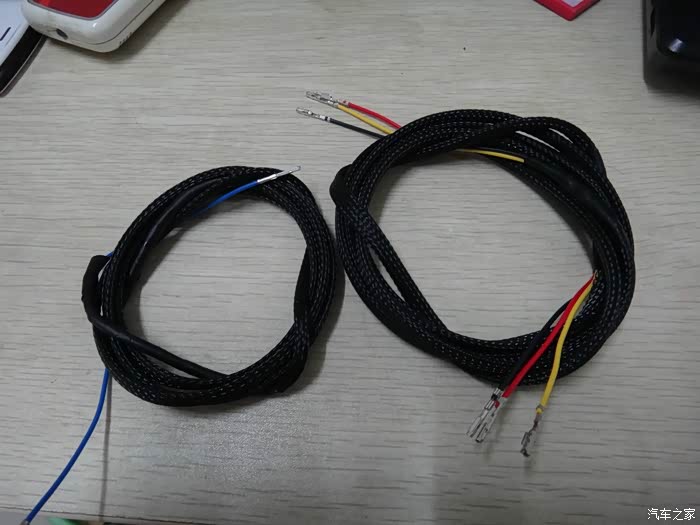

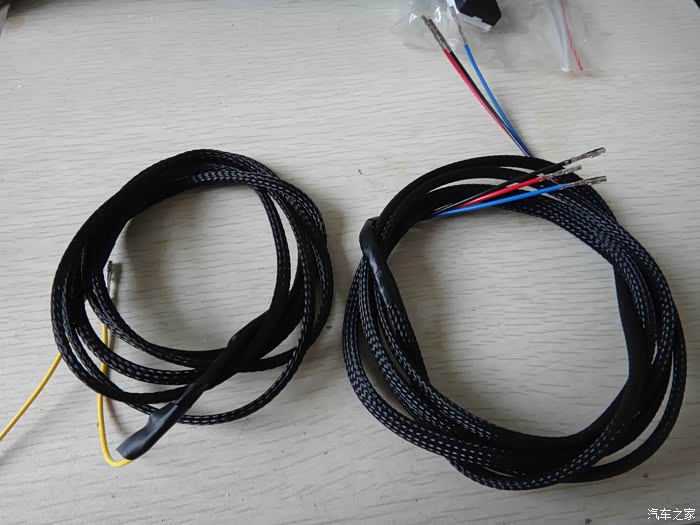

需要增加的四根线,红黑蓝一起,黄色的单独一起.

后来卖家发来的电路图是红黑黄一起,一个绿色的单独一起,于是无聊就把线的组合给换了下,结果后面的时候不能用,还是要换回来.

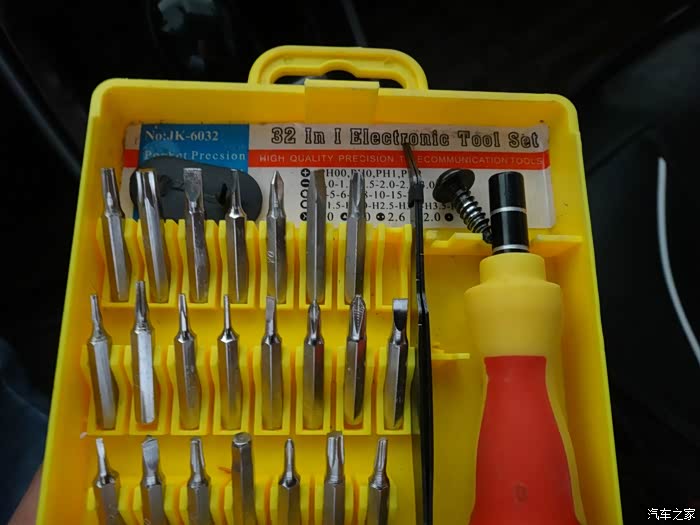

今天周末,刚好不上班,早上起床后饭也没吃就下楼开搞,从早上9点多一直搞到下午2点多,中午饭也没吃.

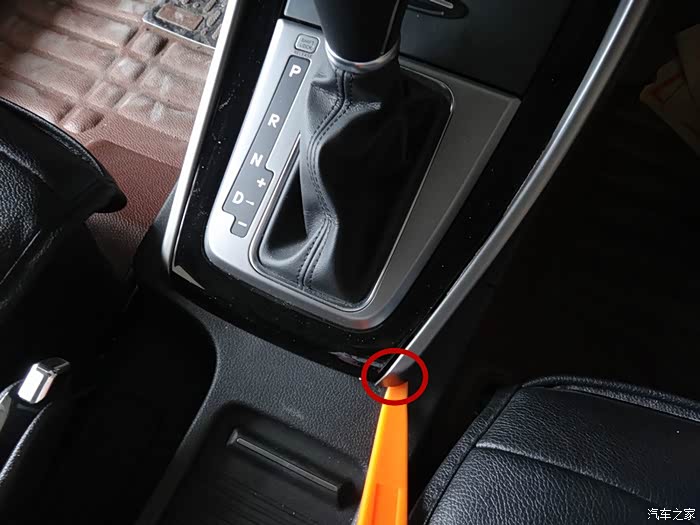

先拆中控,从档把两边开始,用翘板翘红圈的位置.

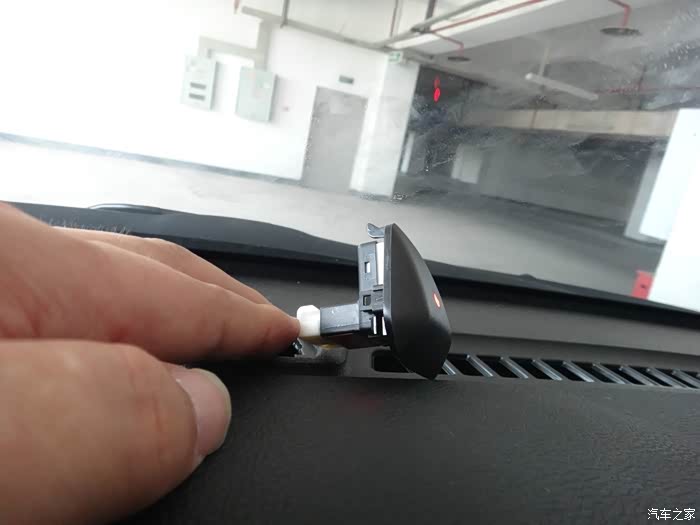

翘起后慢慢往上翘.

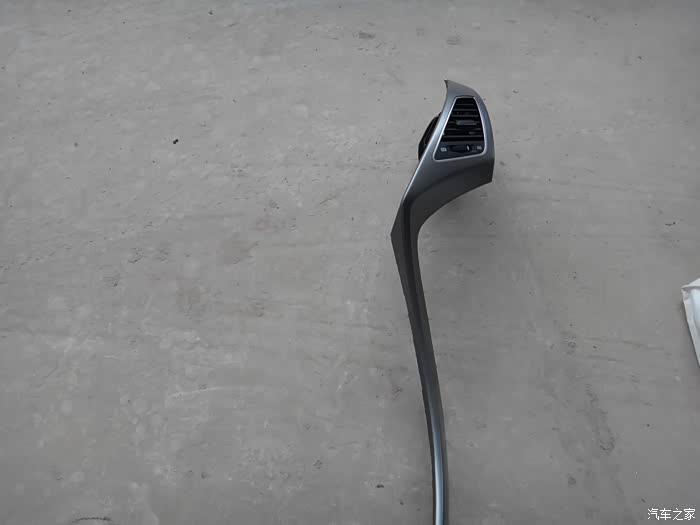

右边的就拿下来了,连空调出风口一起.

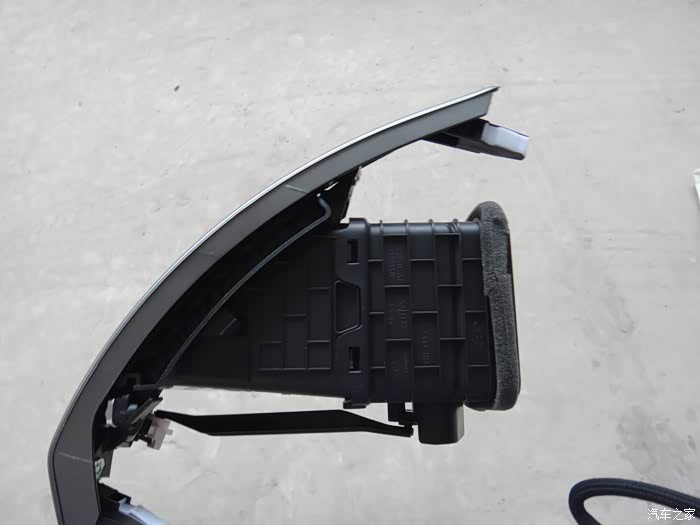

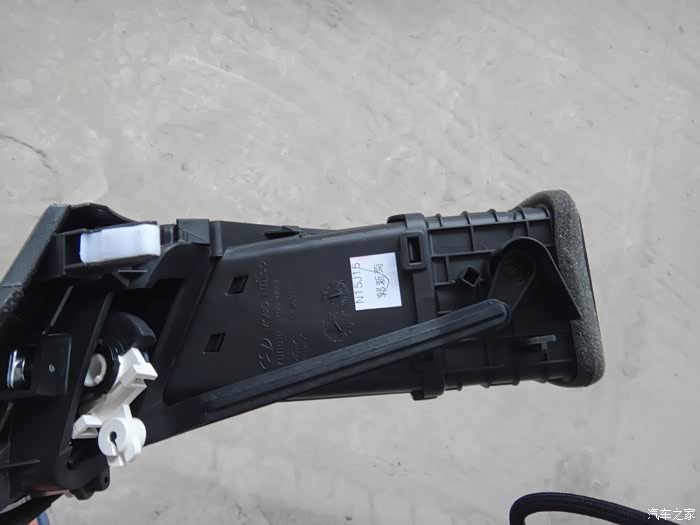

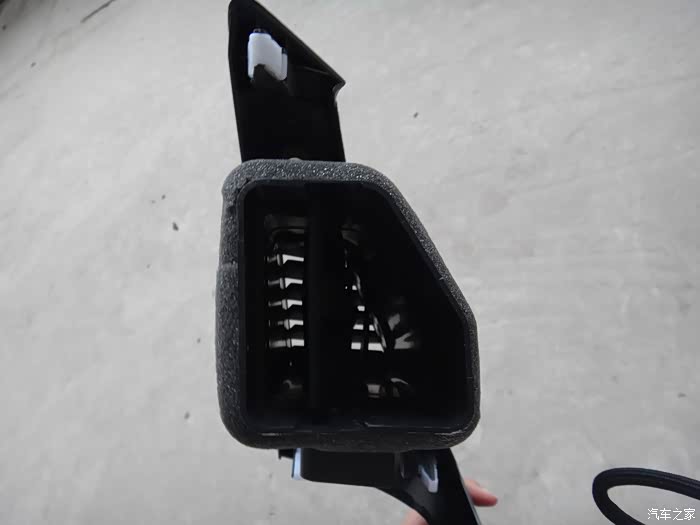

这个就是空调出风口.

从里面看外面

再来一张特写.

按照相同的方式翘下左边的,这样就可以了,图中红圈处是导航外壳的6颗螺丝,要先拆下这6颗螺丝.

近距离拍一张.

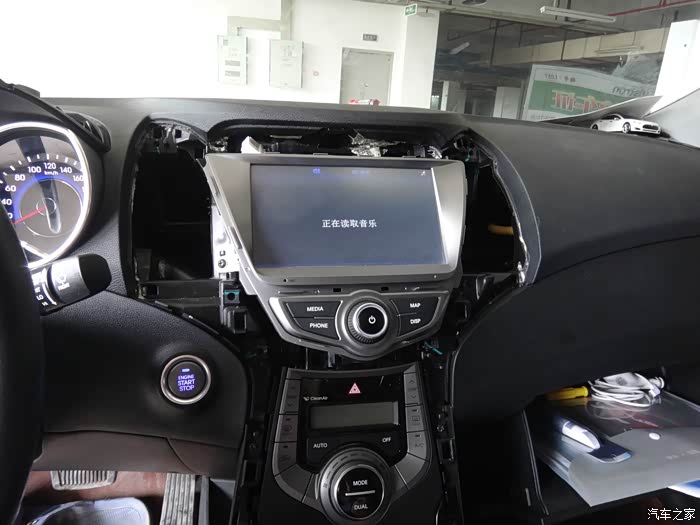

这样,导航的外壳就可以取下来了,取的时候要注意后面一个插头,中控电子表的插头.

就是这个,拔掉就可以了.

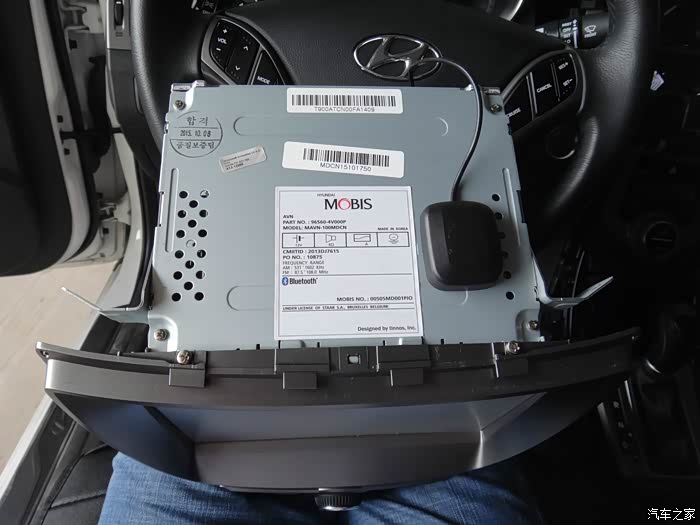

下面是拆导航,由于当时没拍照片,用前面的代替下,在图中红圈处有4颗螺丝

拧掉螺丝,导航就可以取下来了,取的时候要注意,除了红圈处的插头,其他的都要拔掉.

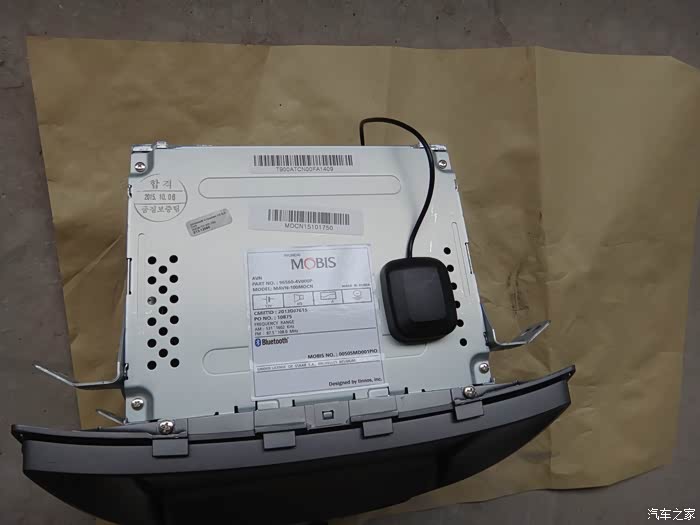

导航取下来了,上图红圈处的插头就是这黑家伙的,应该是导航模块吧,如果说错了请狼友们纠正.

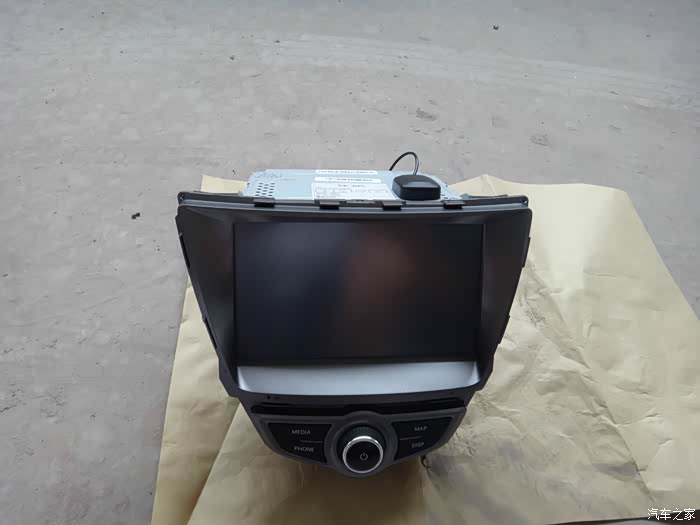

给导航来几张特写.

下面是拆空调面板,去下红圈中的两颗螺丝.

往外拽就可以拽出来了,要注意后面的插头,一共两个插头跟一根黑色的塑料管,黑色的塑料管是连在双闪开关右边那里的,没看明白有啥作用.

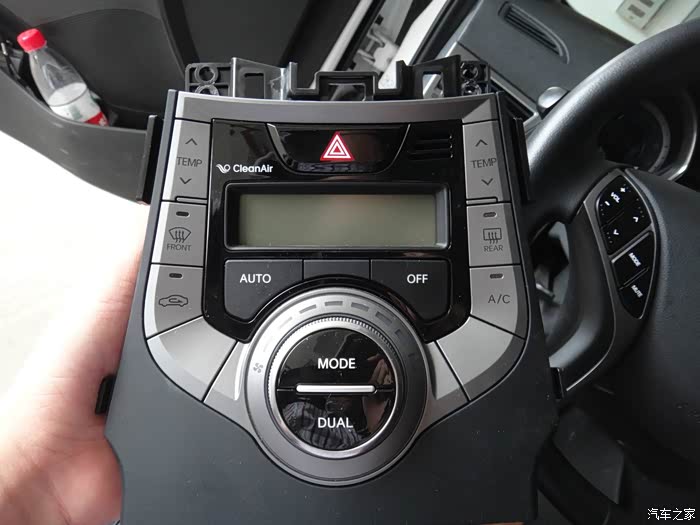

空调面板取下来了,正面.

反面.

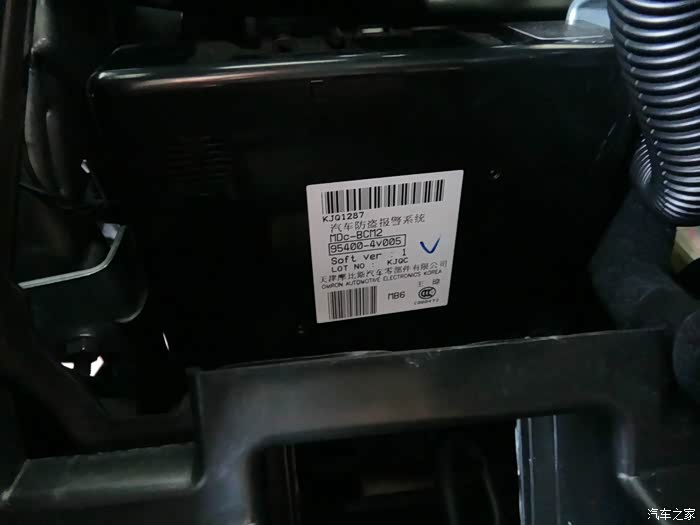

空调面板后面的汽车防盗报警系统.

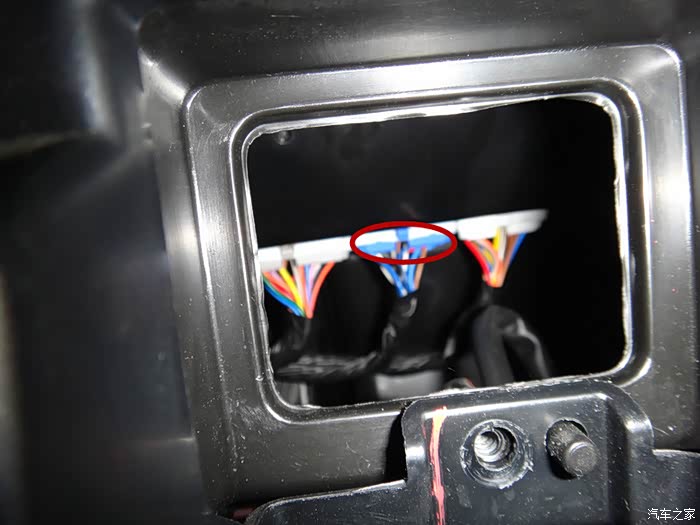

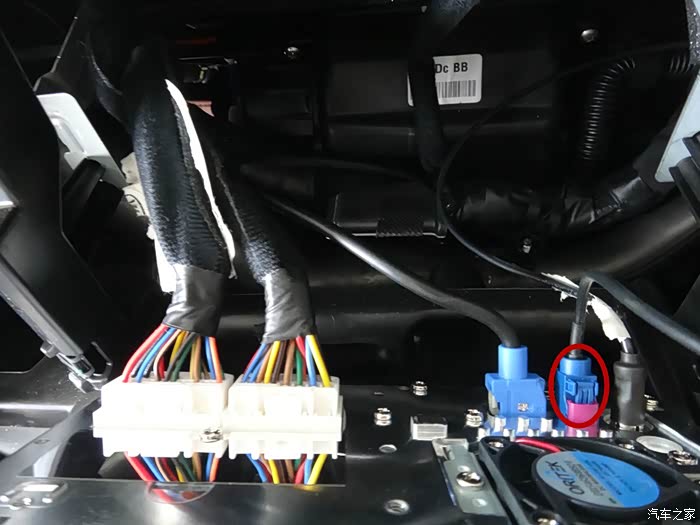

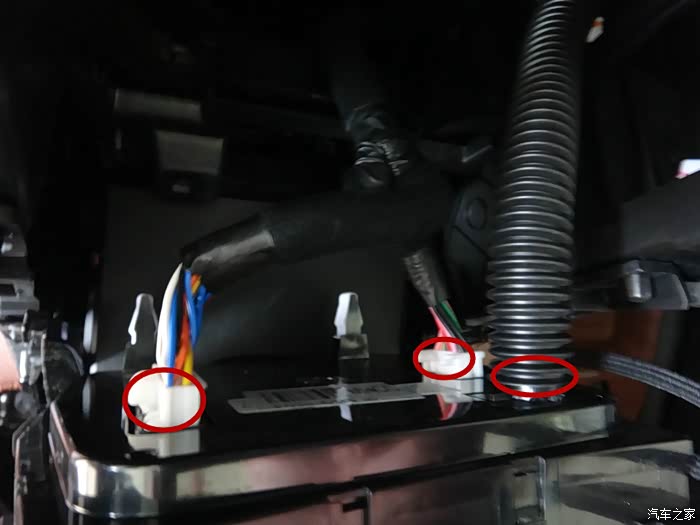

还要把排挡杆及中控储物格这块总成拆下来才可以,由于当时只顾着拆了,没有拍照,见谅,储物格后面的三个插头,中间蓝色的插头就是目标.BCM

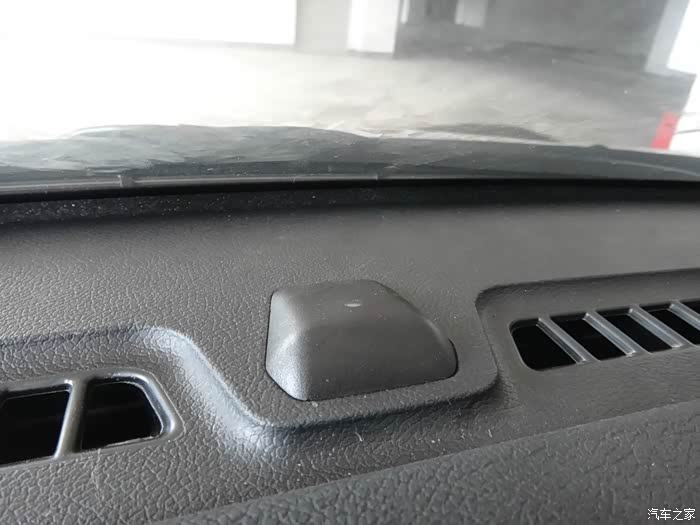

接下来是拆光线感应器,这个很好拆的,用翘板翘一个角就可以翘起来了.

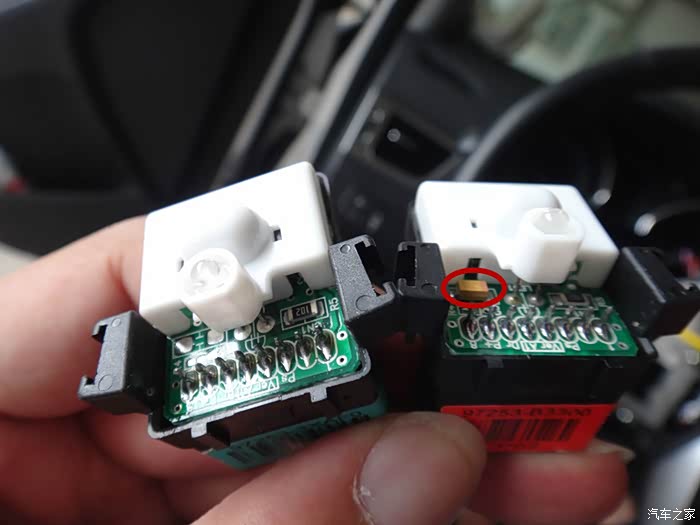

取下原车的感应器与新买的对比了一下,还是有差距的,差别在光线感应的部分.

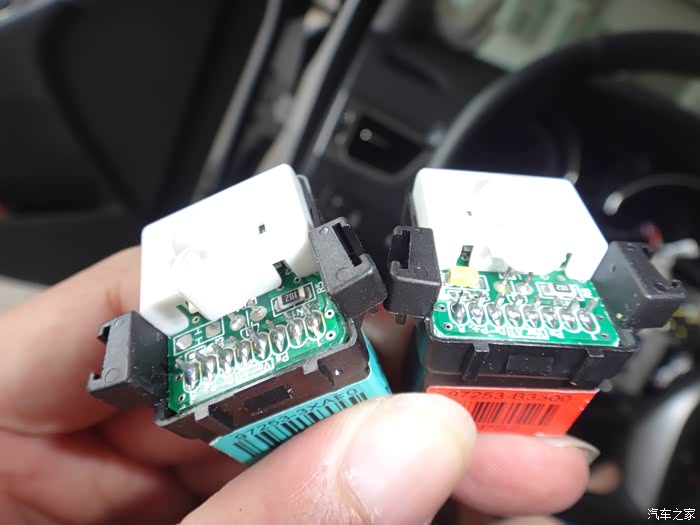

背面的针没有差别

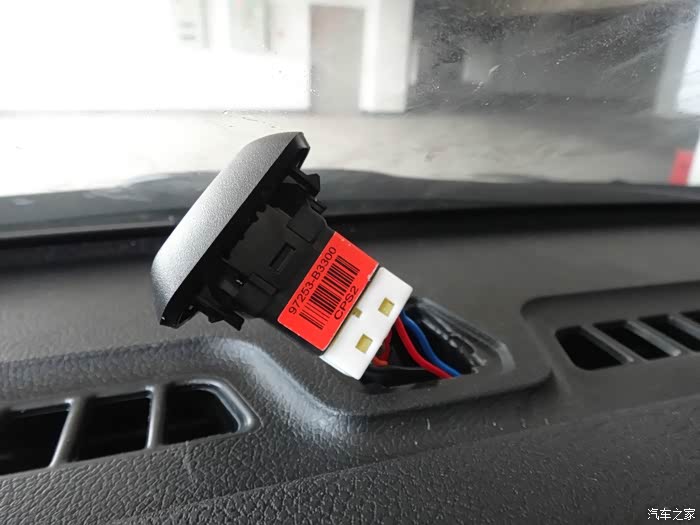

现在装上新的感应器,红色的LED灯也可以一闪一闪,只是现在还没有感应功能.

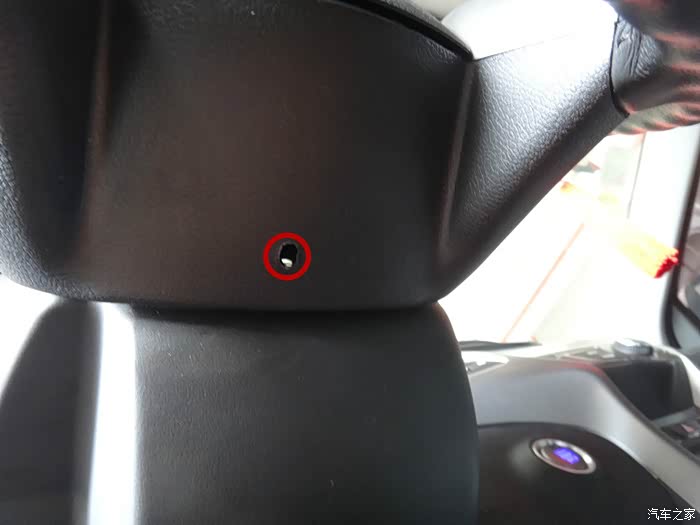

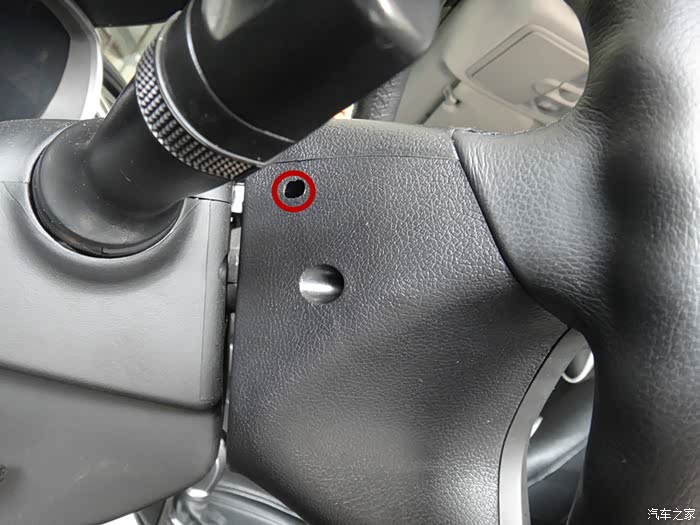

下面拆方向盘,右边的小孔.

左边的小孔.

下面的小孔.

上面的三个孔用小十字起都捅一下,气囊就可以拿下来了.

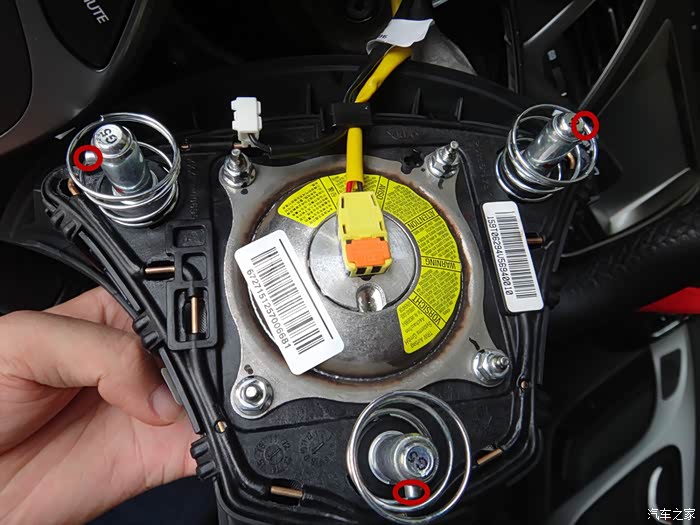

刚刚捅的就是红圈处的三个凸起的小角.

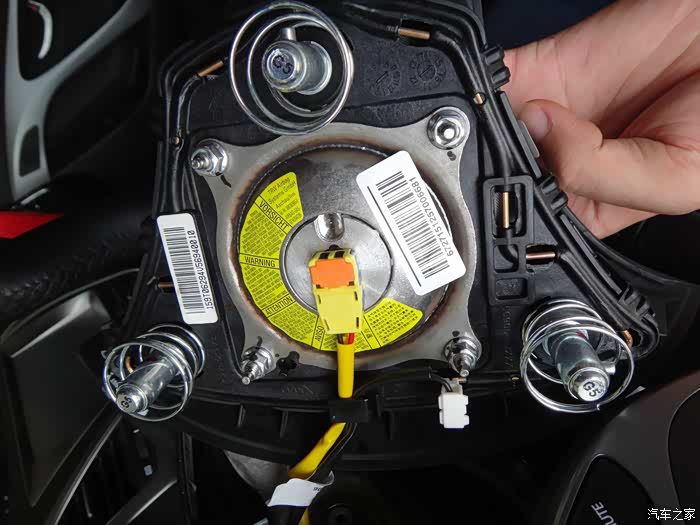

拔掉气囊线跟喇叭线,红圈处的两个插头,说实话,手里拿着这么一个“炸弹”,当时心里真的挺紧张的.

气囊插头拔出来的样子.

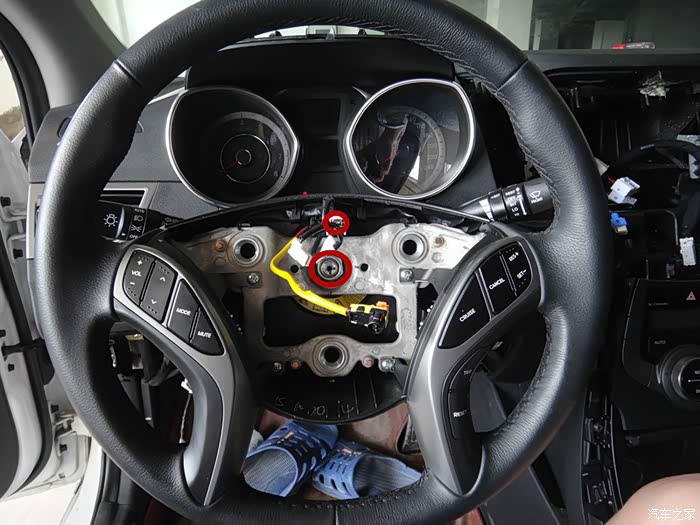

把气囊放一边,先拔掉多功能方向盘插在游丝上的插头,使用原车自带的换备胎套筒,卸下方向盘中间的螺丝.

拆下螺丝后,由于方向盘很紧,再也是第一次,不知道如何取下方向盘,给卖家发信息求助,等了半天也没搭理,最后还是自己用蛮力抱住方向盘使劲朝自己的方向拽,给拽下来了.以前有狼友说游丝不可以转动,转动的话就报废了,就是我取方向盘的时候,游丝转了,心里怕极了,真的怕报废了.

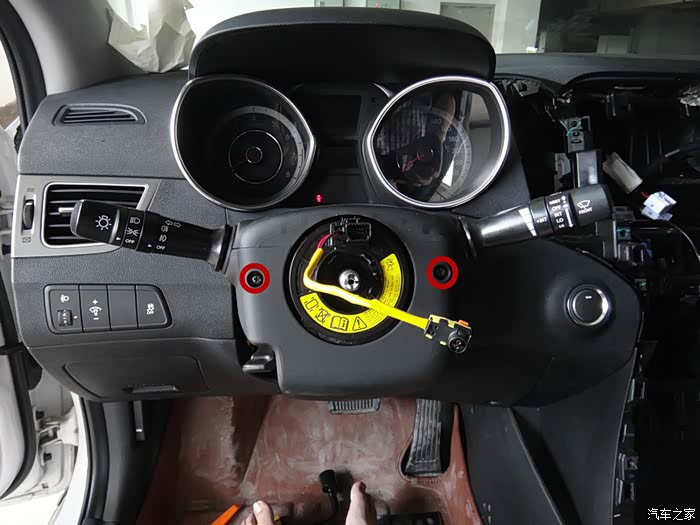

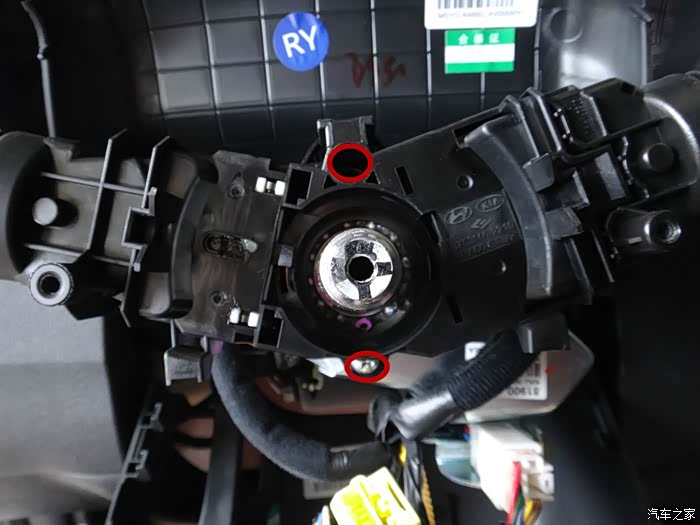

拆掉红圈中的两颗螺丝,开关的外壳就可以打开了.

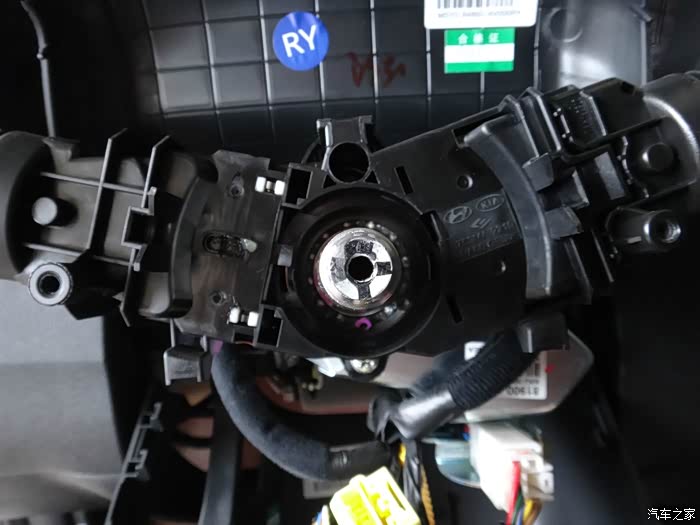

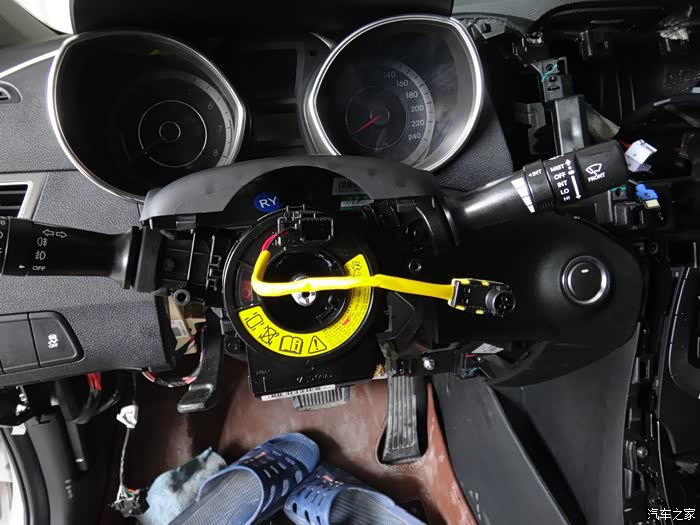

打开后第一件事就是把游丝拿掉,不然老是转来转去的.剩下两个开关.

近点拍一张.

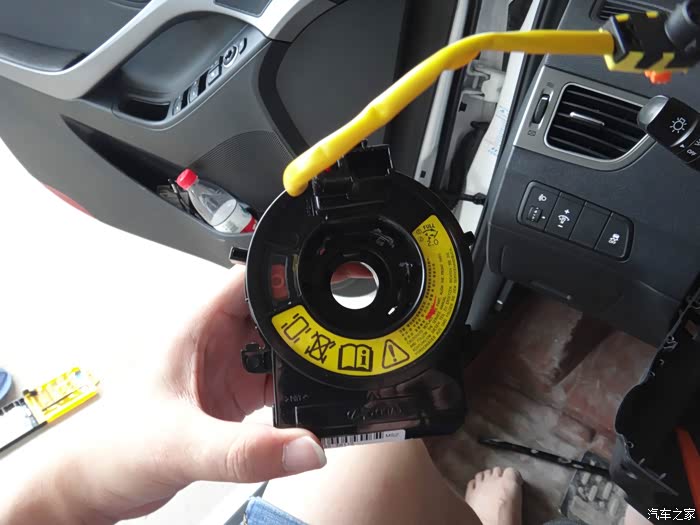

游丝特写,取游丝的时候要注意,在游丝的后面还有插头.

红圈处是两颗螺丝,固定开关的,要取下来.这两颗螺丝拧的很紧.

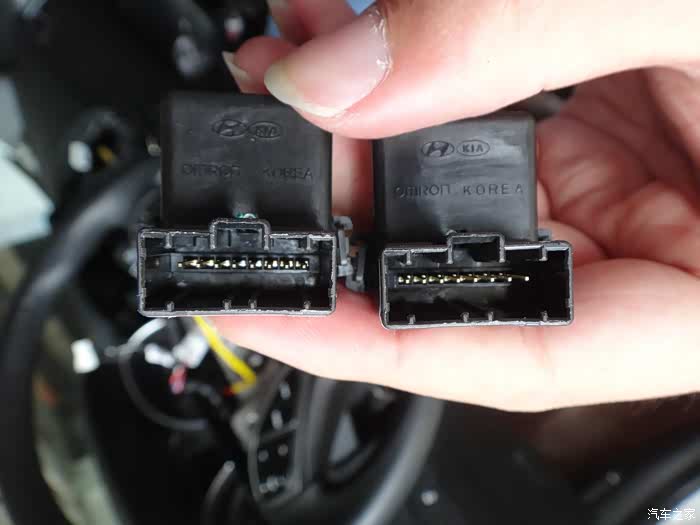

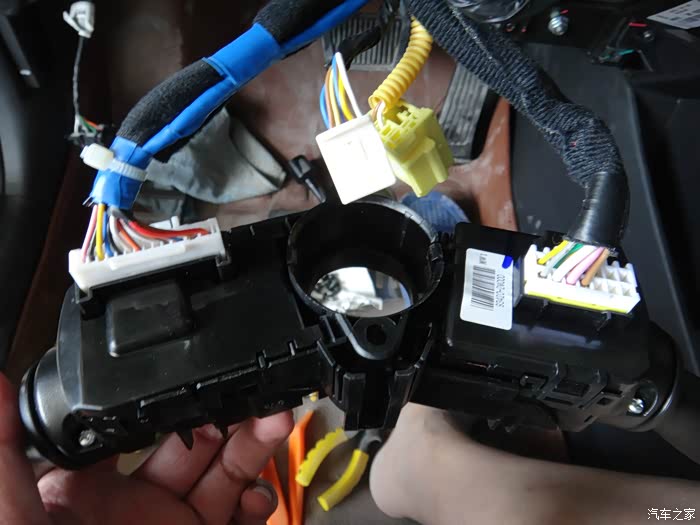

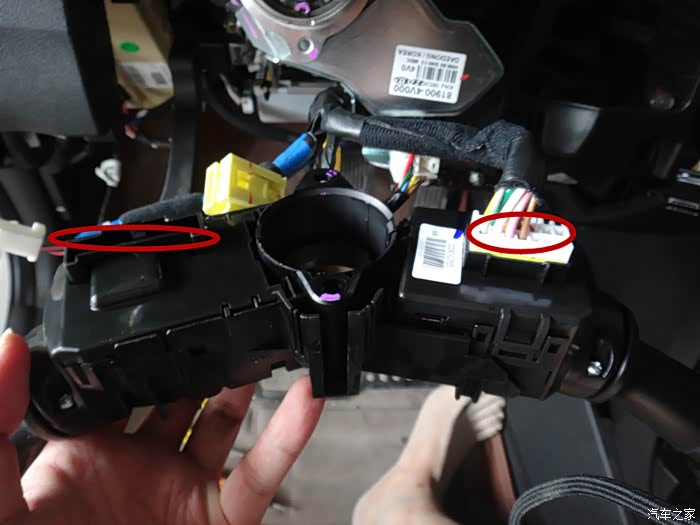

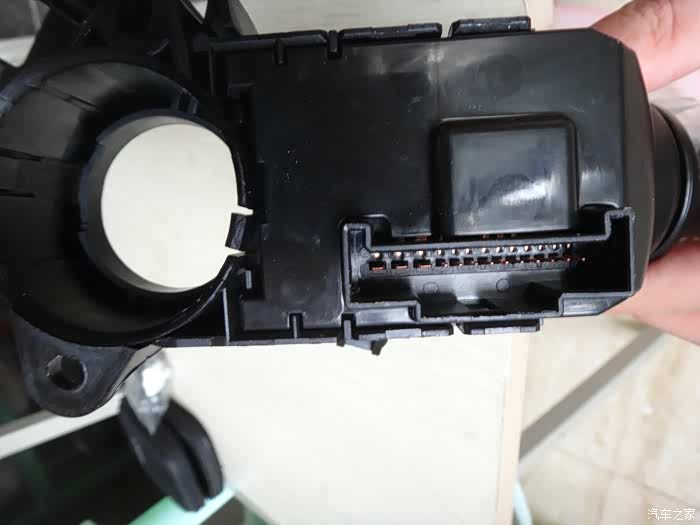

取下开关,在开关的背面有两个插头,一个是雨刮器的,另一个就是灯光的.

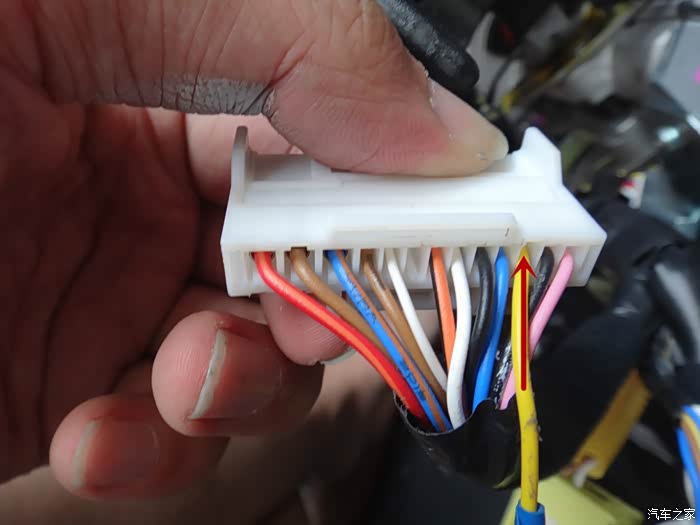

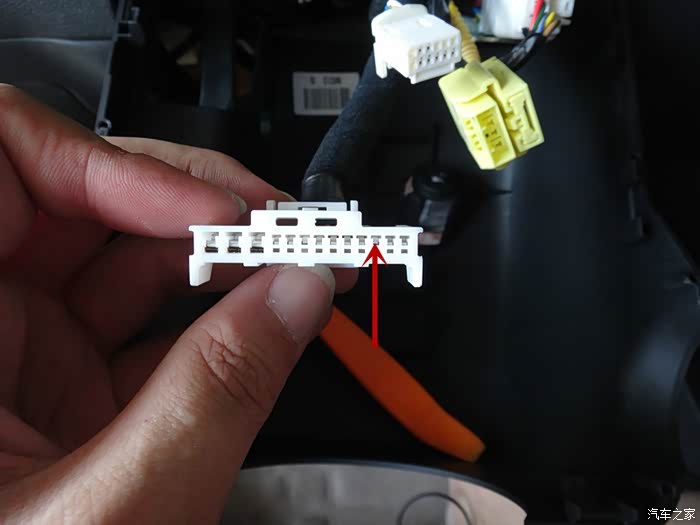

这就是灯光的插头,箭头指向的地方就是自动大灯要用到的插孔.

正面来一张

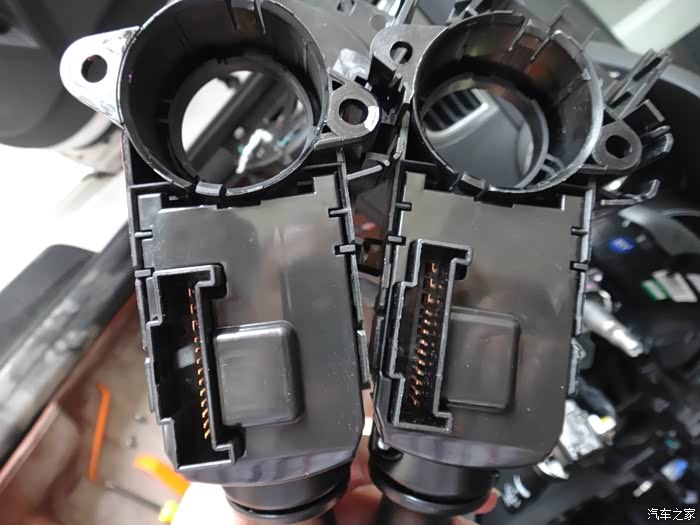

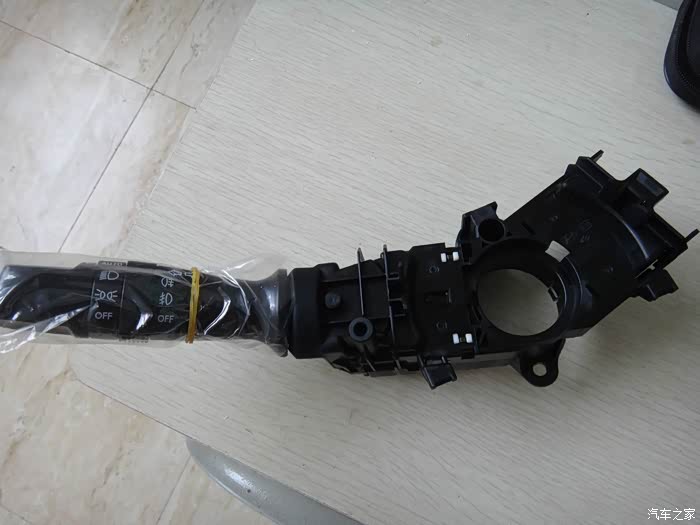

拆下的大灯开关与新的大灯开关,看背面的针脚没有什么差异.

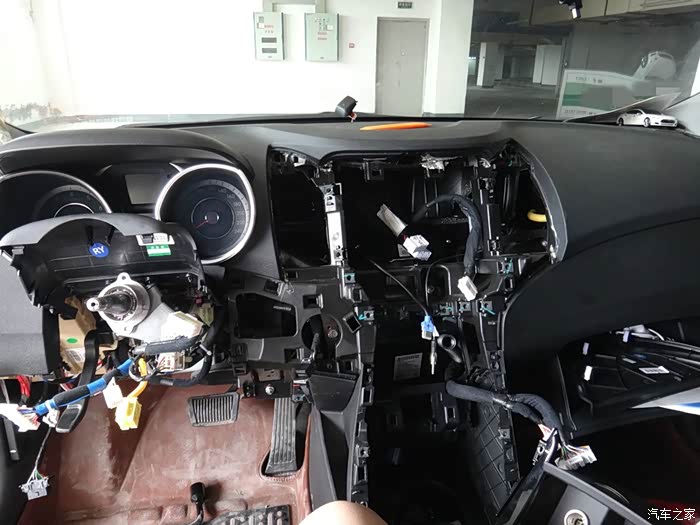

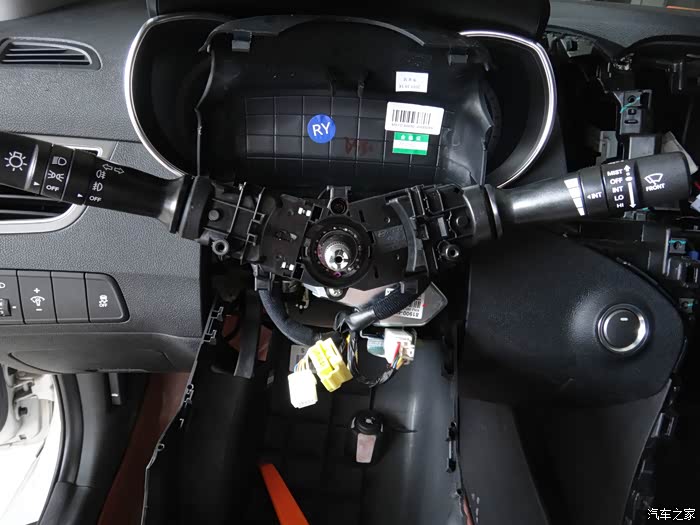

此时此刻,朕的小狼已被拆成了这幅摸样,说实话,不心疼是不可能的.

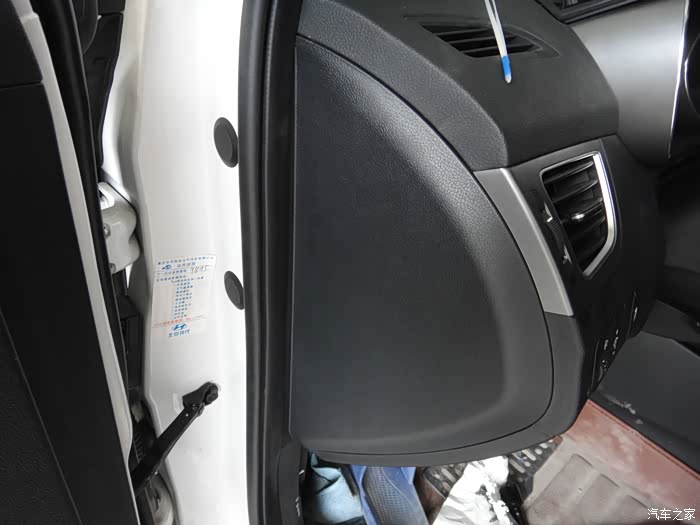

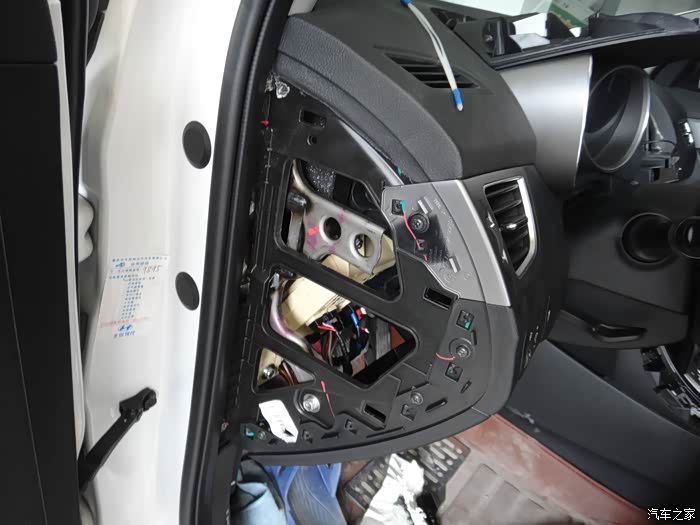

方向盘下方的护板,一键启动的面板,ESP开关面板都要被拆掉,当时没来得及拍照,请各位看官见谅.

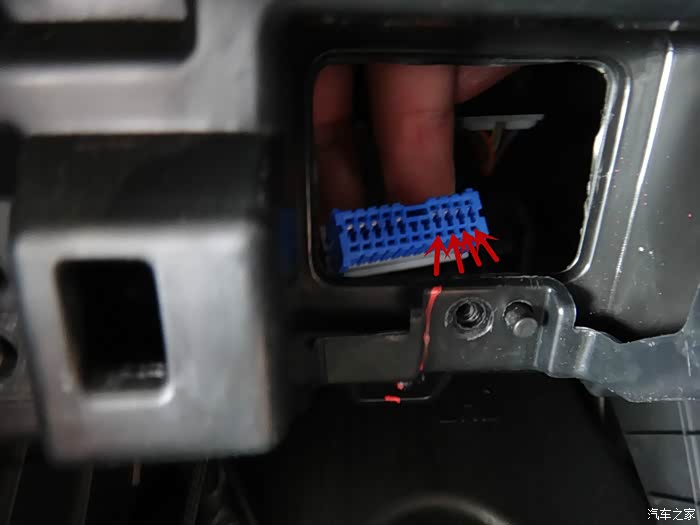

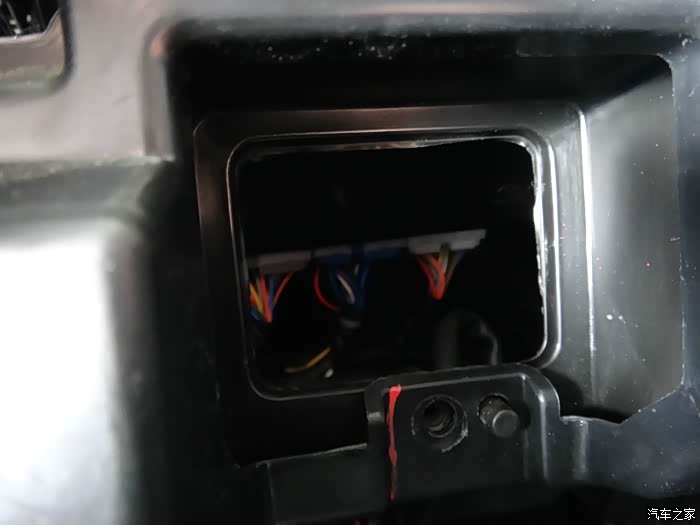

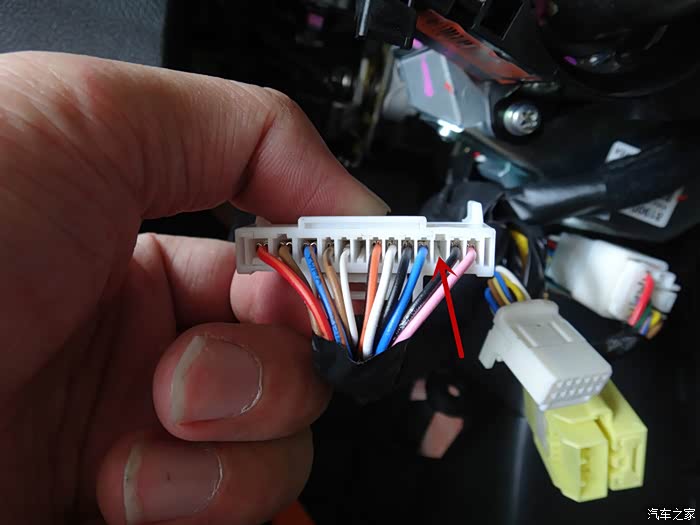

中控下面的BCM插头所要用到的四个孔.

拔上面这个插头的时候费了好大的力气,空间小,朕的手太大只能伸进去一点,插头上面还有卡勾,要两只手才能拿下来,还要用手机手电筒照明,不照的话看不到,自己拿了好久没拿下来后来哥们去了帮忙照着总算是拿下来了.需要注意的是,这个插头拿下来了以后所有的遥控功能就失效了,无法上锁跟解锁,后备箱打不开.

从正面看下需要用到的四个孔.

本来以为穿线的话不是很难,但是真正穿线的时候才发现,根本不是那么一回事,折腾了一个多小时愣是没穿好,最后还是按照huangmingyu0595的方法,拆掉仪表盘,从仪表盘的后面穿线.

先将仪表盘上面的盖子取了,要注意还是往自己的方向拽,里面都是卡扣,由于我是第一次拆,使劲的往上掰,把里面的两个卡扣都掰断了.

拿下上盖后,里面的四颗螺丝要取掉,就可以把仪表盘盖子的下半部分拿掉了.

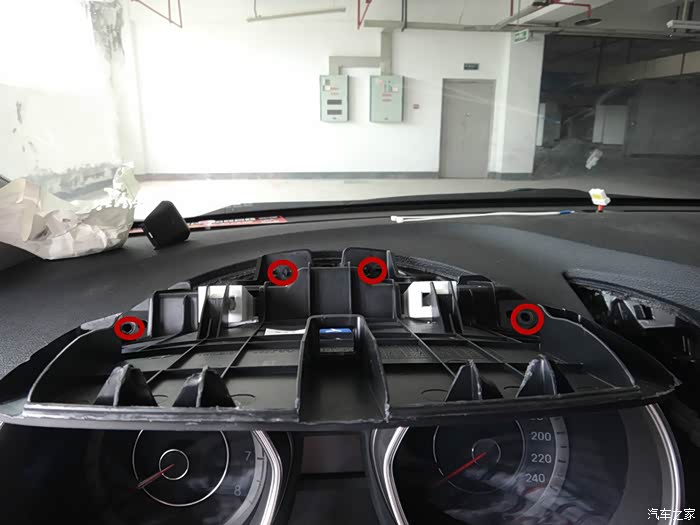

取掉盖子,仪表盘上还有四颗螺丝,上面两颗,下面两颗.

取掉螺丝,轻轻往外拽就可以把仪表盘拿下来了,要注意后面的插头.

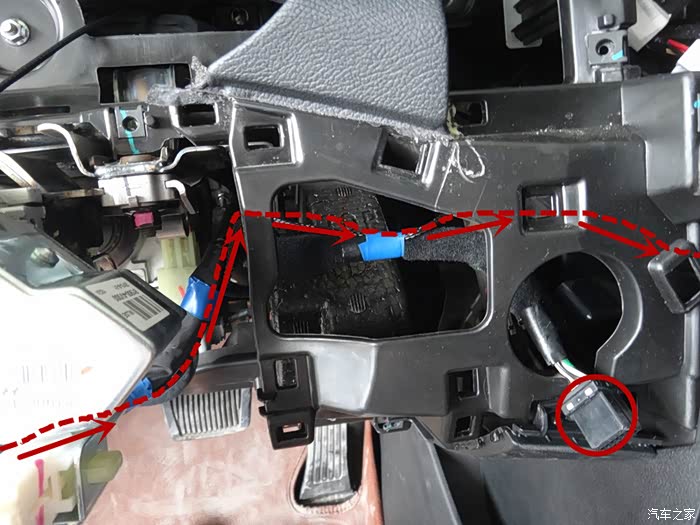

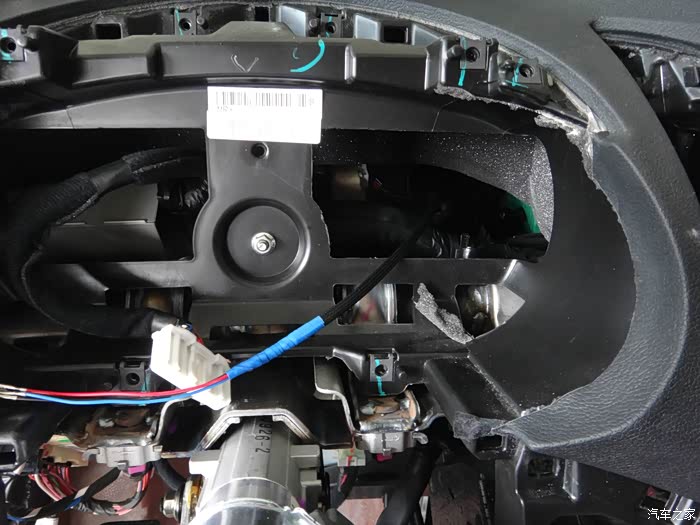

红色的虚线是新加的两组线(四根)的走向,红黑蓝这一组从光线感应器下来,穿过中控,从仪表盘的后面出来.黄色的从灯光开关处沿着一键启动的面板往导航后面走,两组线走到一起的时候一起走到空调面板的后面插头处.

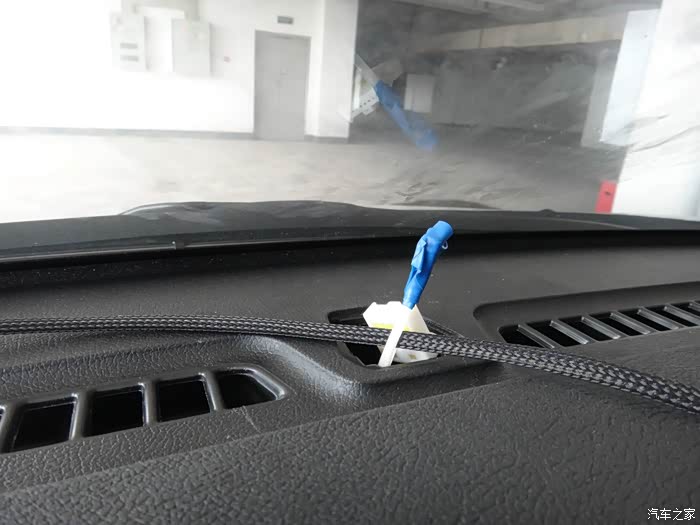

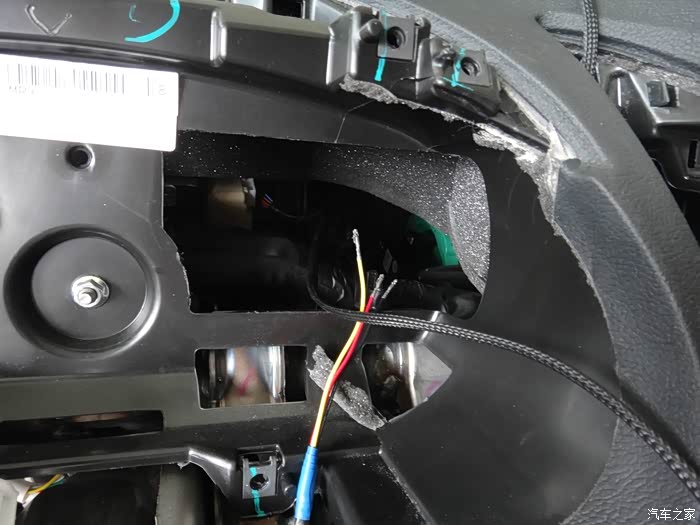

把两根扎带用胶带绑到一起,从光线感应器的位置往下穿,另一只手从仪表盘的后面伸进去,折腾了N久,左手终于摸到了扎带,用手从下面拉出一点点后,在扎带的另一端把红黑蓝线组固定在两根扎带内,拉扎带的另一头.

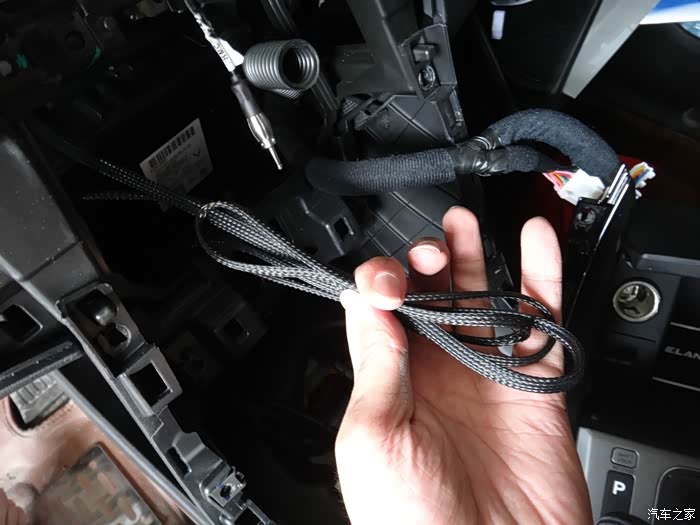

当线组被拉出来的时候心里是多么的激动啊,最难走的一组线终于搞定了.

线头拉出来的样子.

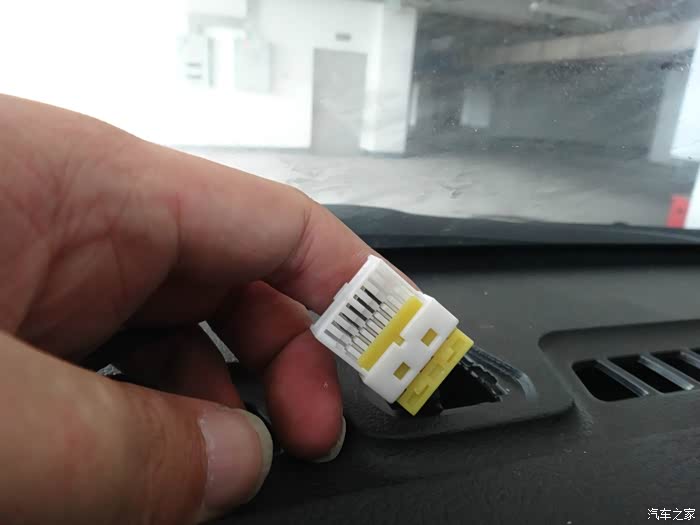

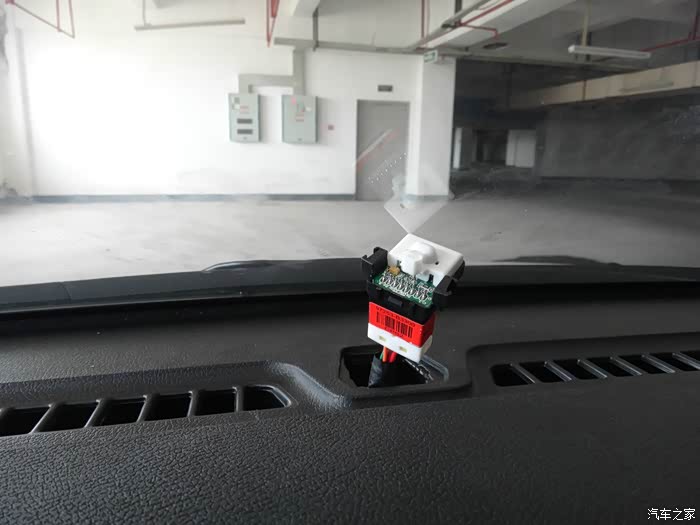

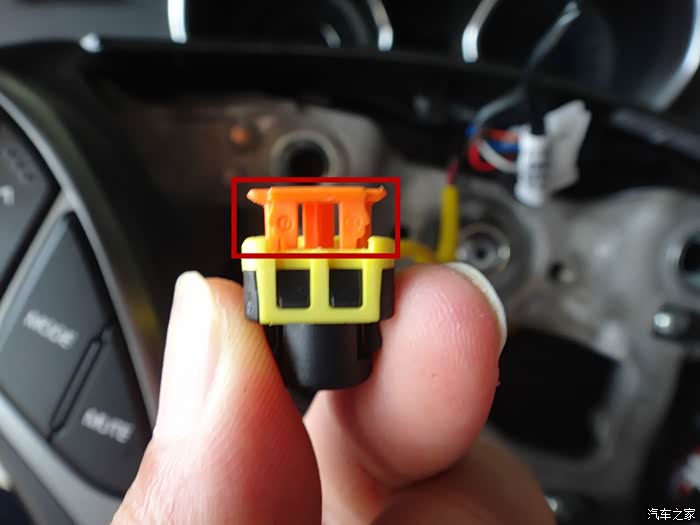

光线感应器的插头,需要将黄色的挡片拨出来一些,线组的插头才可以塞进去.

细心的狼友可能发现线组的颜色跟上面的不一样,这就是我开头的时候说的,收到货以后看与店家发的电路图的颜色不一样,就给重新搭配了一下,等到用的时候发现插头的大小是不一样的,黄线的插头较大,光线感应器的插头放不进去,最后还是又改回来的.

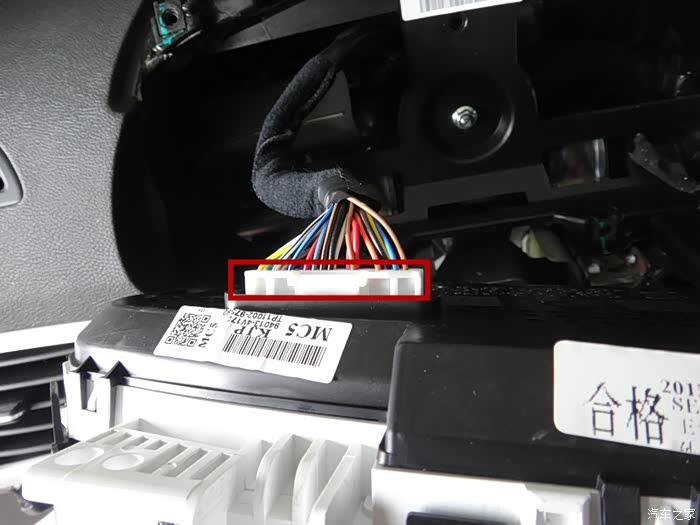

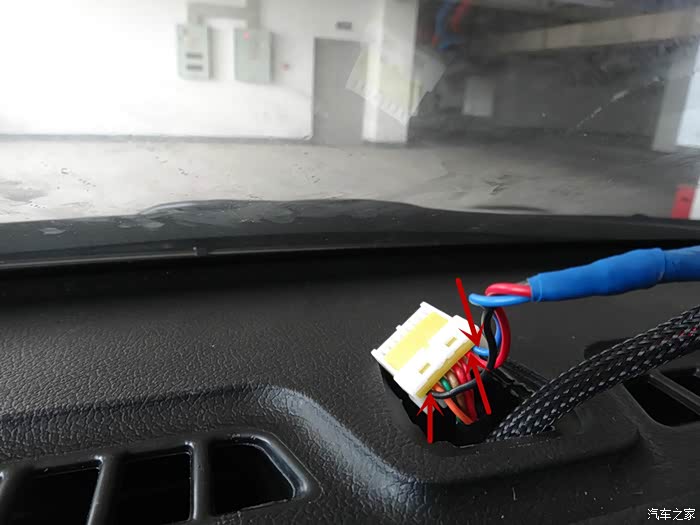

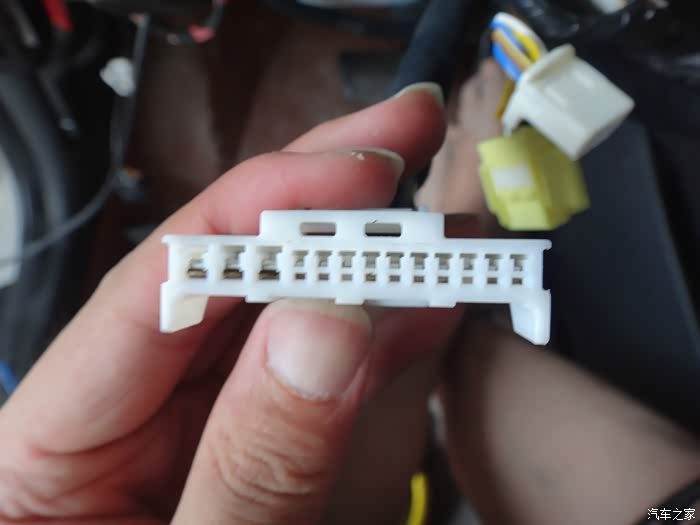

箭头指向的是需要用到的三个孔,这个插头上也就这三个孔是空的.要是北现能给预留好线路的话,也不用这么麻烦了.

插头插好,这里就完工了.

还原成原来的样子,跟之前没有任何的差异.

接下来是大灯开关的接线.

红色的线就是新加的线

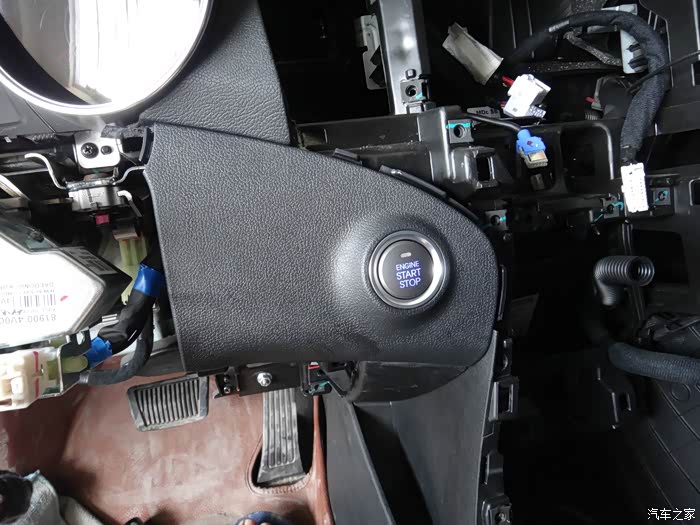

黄线的布线走向,红圈处的插头是一键启动的插头.

该固定的要固定,用扎带绑好,以免将来有异响.

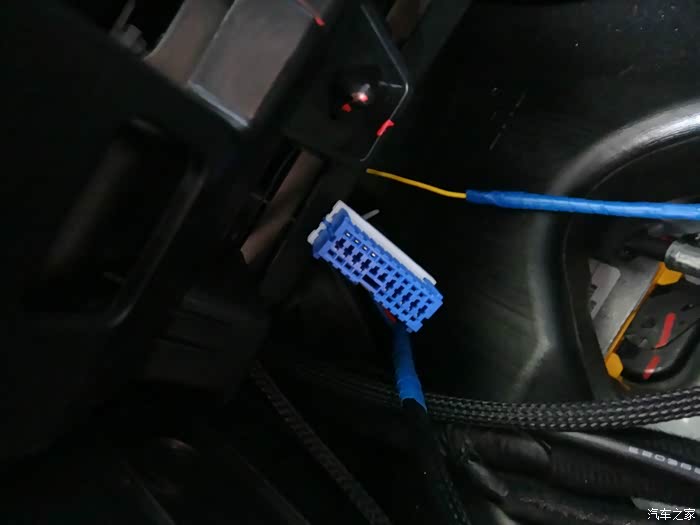

BCM插头,四根线的插头都塞到对应的孔内,这边的时候忘记拍照了,想起来的时候已经塞好了.

就这样吧,BCM插头插在它原来的位置.

多出来的线绑好固定好,以免异响.

这是拆下来的所有的螺丝,除了固定开关的两个,其他的螺丝都是一样的,可以通用.

按照拆卸的顺序开始慢慢的网上装了,先装仪表盘,再装仪表盘盖子,状仪表盘的时候没有拍照.

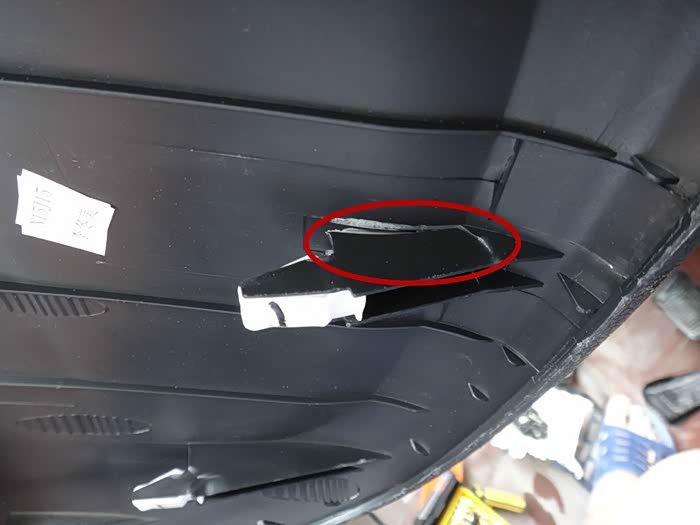

这就是仪表盘盖子的上盖被掰断的卡扣之一

这就是仪表盘盖子的上盖被掰断的卡扣之二

在这里插一句,从早上到下午一点多,一直是一个人搞的，哥们去了帮忙把BCM插头拔掉后就走了,还是我一个人,后来非常的想去厕所,但是车子的遥控什么的都失效了,没办法只好一直憋着,差点憋死了.
等往回装的时候才发现,等BCM插头插好后就可以锁车了,于是赶紧的把工具收拾了一下,锁车,飞奔回宿舍,爽爽的尿了一泡,此时我才觉得,最爽的不只有拆快递的时候,还有就是憋尿快要憋死的时候狠狠的尿一泡.
尿完了又找了两瓶101胶准备粘断掉的两个卡扣,谁知道在开盖子的时候,由于用力过猛,101都喷到脸上眼睛里了,我勒个擦,这可不得了,正好哥们的媳妇送了一瓶冰的矿泉水,赶紧那水冲洗,还好,一会就觉得不是那么的刺眼了,当时真的吓坏了.
额,扯得有点多了,继续回到改装的主题上.

一键启动的面板装好了,全是卡扣,一拍就完事.

接下来装开关,把背面的两个插头插好.

装上开关,别忘了固定开关的两颗螺丝,拧好后也别忘了游丝后面的插头,插好后把游丝固定在转向轴上,装好上下两个盖子.

装方向盘下面的盖板,不要忘了OBD插头.

装中控左侧面的盖板,这个需要把旁边的密封条拿下来才好装.

密封条拿掉后,啪啪啪,就拍好了.

再装好密封条就完美了.

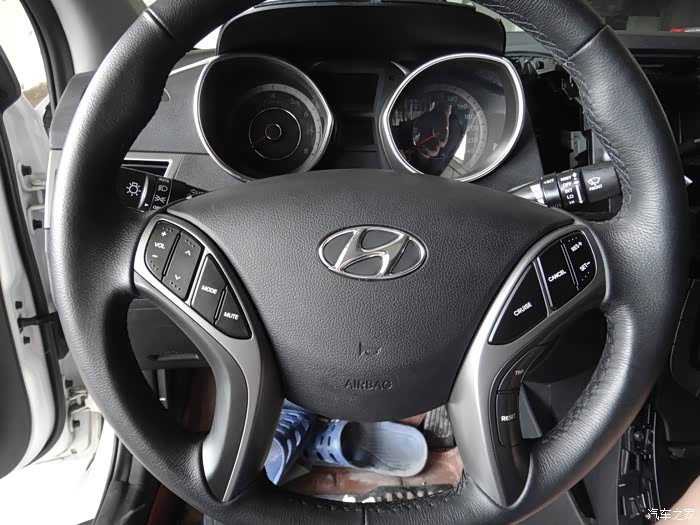

方向盘装好,很简单,所以就没有详细的拍照.

下面是装中控,先装排挡杆跟储物格的总成,再装空调面板,再装导航,再装导航外壳,再装两边的空调出风口.

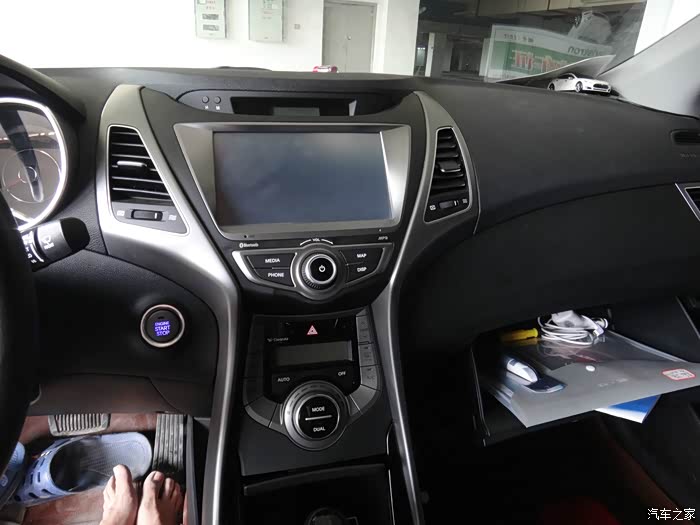

装完的效果.

现在主要是担心游丝会不会报废.通电后试了下,气囊灯没报异常,喇叭能用,多媒体按键能用.

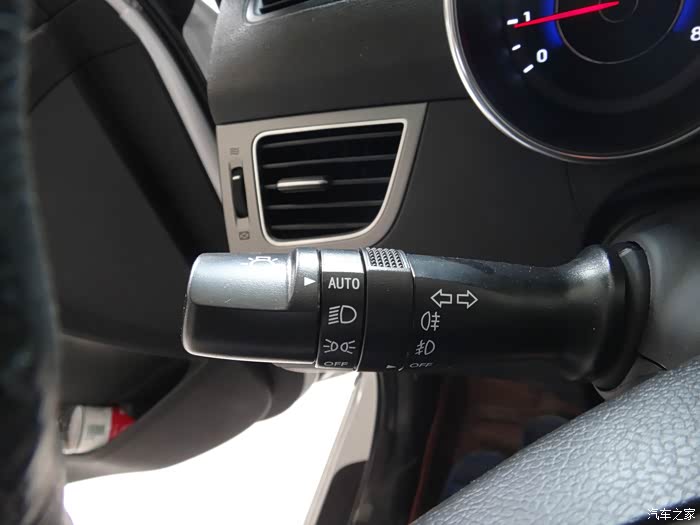

把大灯扭到AUTO处

点火,试试新家伙.

大灯不亮

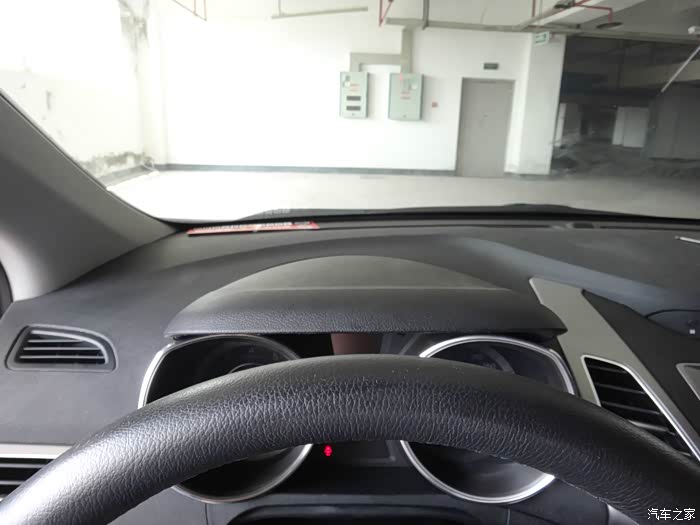

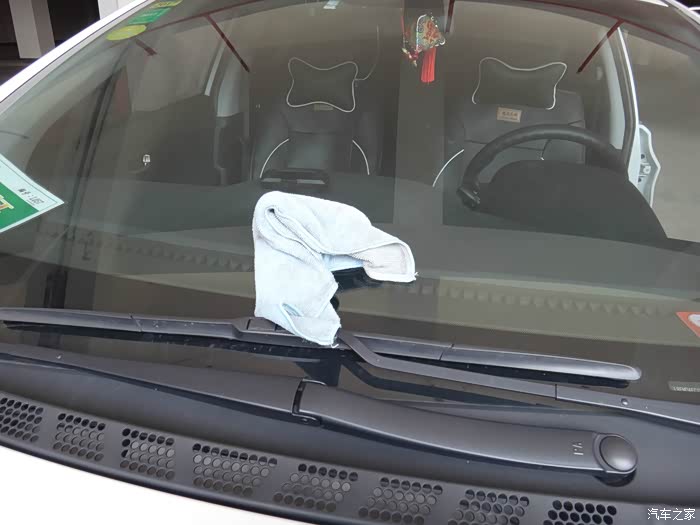

用毛巾盖住感应器.

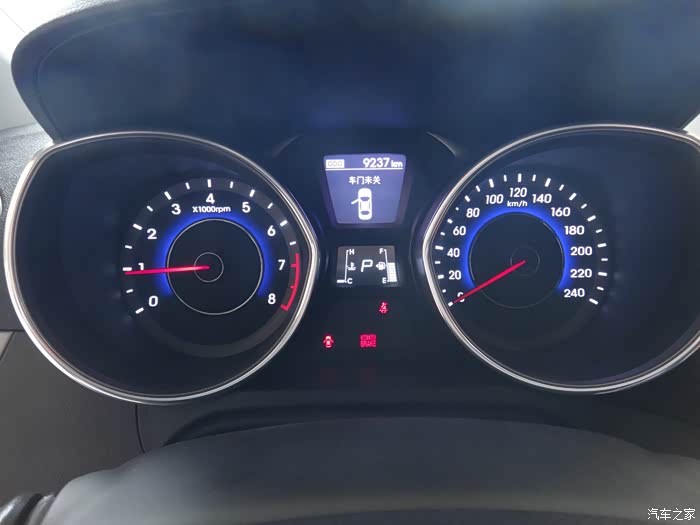

我滴个乖乖,大灯亮了,成就感满满的.

仪表盘上的指示灯也亮了.

最后在清理现场的时候郁闷了,多出一颗螺丝,少了一个起子头,少了一个卡扣.

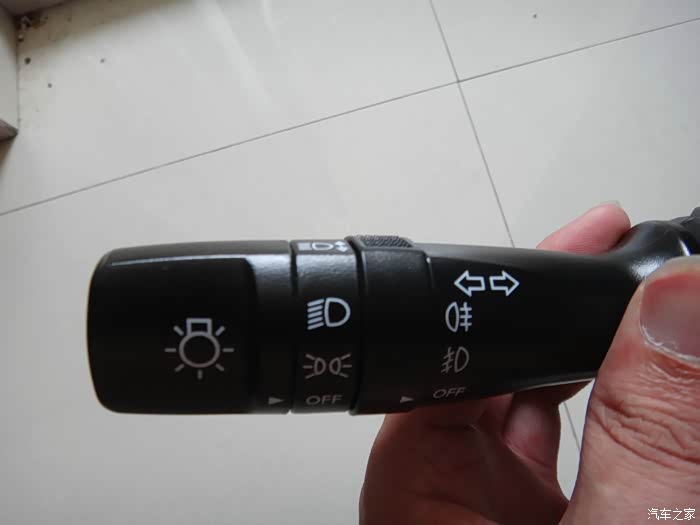

换下的大灯开关总成,

木有AUTO功能.

一天没有吃饭了,一直搞到下午亮点多,搞完了出去给小狼洗了个澡,回来在地下车库试了一下,开到AUTO处,出车库立马熄灭,进车库立马开灯,虽然车库的光线不暗,但是相比外面还是暗的,看了其他车型也都是这样的.熄火后大灯会延时熄灭,不知道改装前有没有这功能,反正改装后有了,再就是解锁后大灯就亮了,方便晚上找车了.
