我车上的大灯是15年改的Q5无损双光透镜,做工和质量很好,比更早的时候买的伟世通无损透镜强太多,铺路的宽度和亮度都还行,缺点是遮光板设计过高,把最亮的光斑遮住大半,并且切线过低,本想拆开修改下却又是铆接在铝合金支架上的,于是作罢。这两年迷上了LED大灯,但价格还偏高也迟迟没有下手,去年底闲鱼上发现了几款透镜价格比较合适,于是先后入手了几对,正好利用春节大假折腾折腾。话不多说,看图

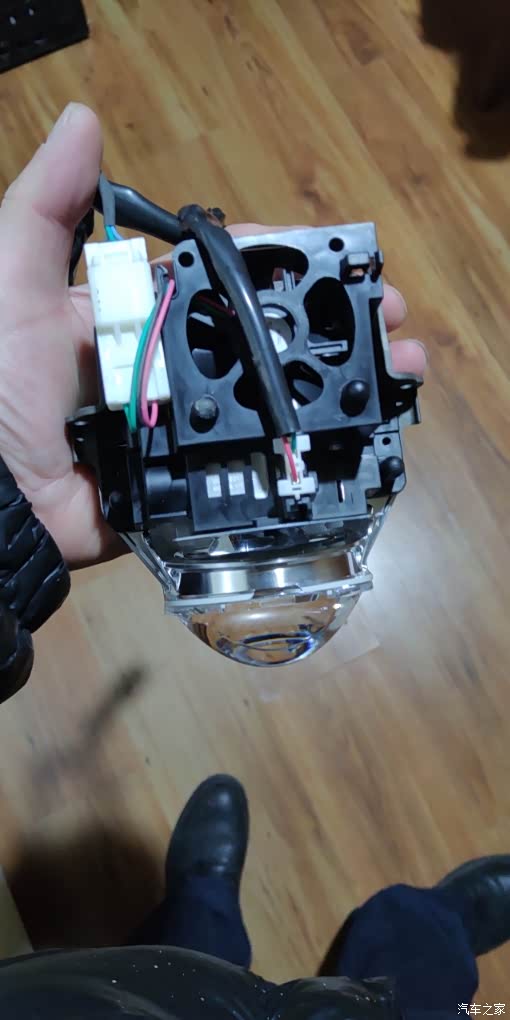

三对LED透镜里就这款大小合适

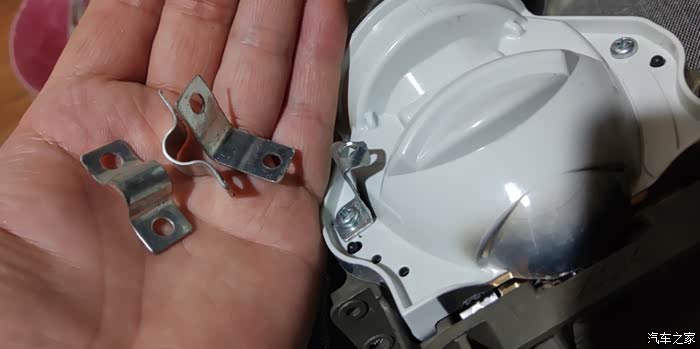

充分利用现有材料
这个点的链接也是上图的材料

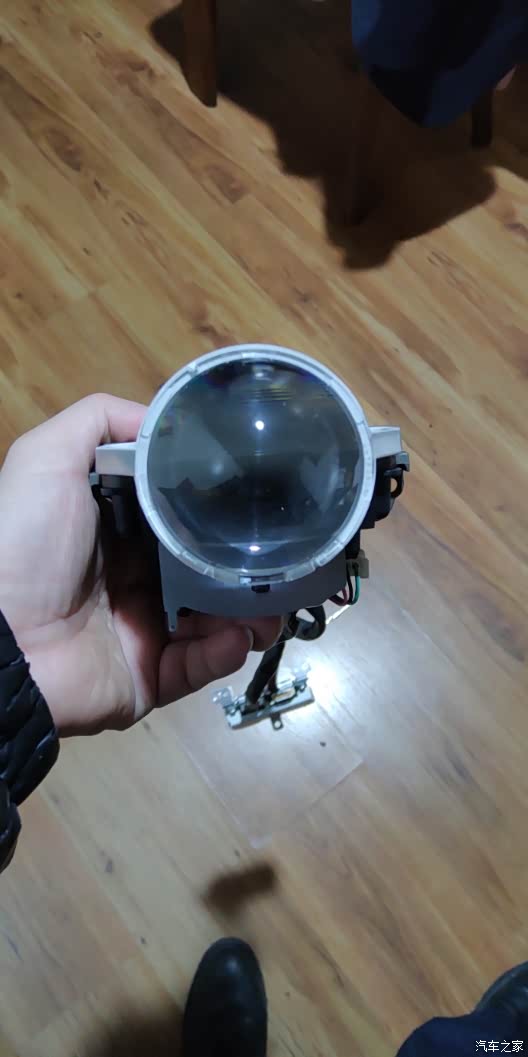

水平调节机构

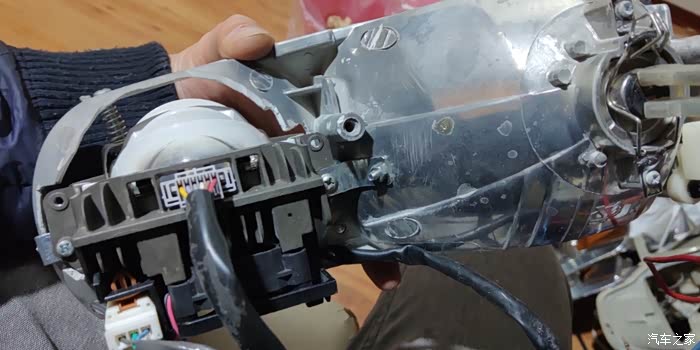

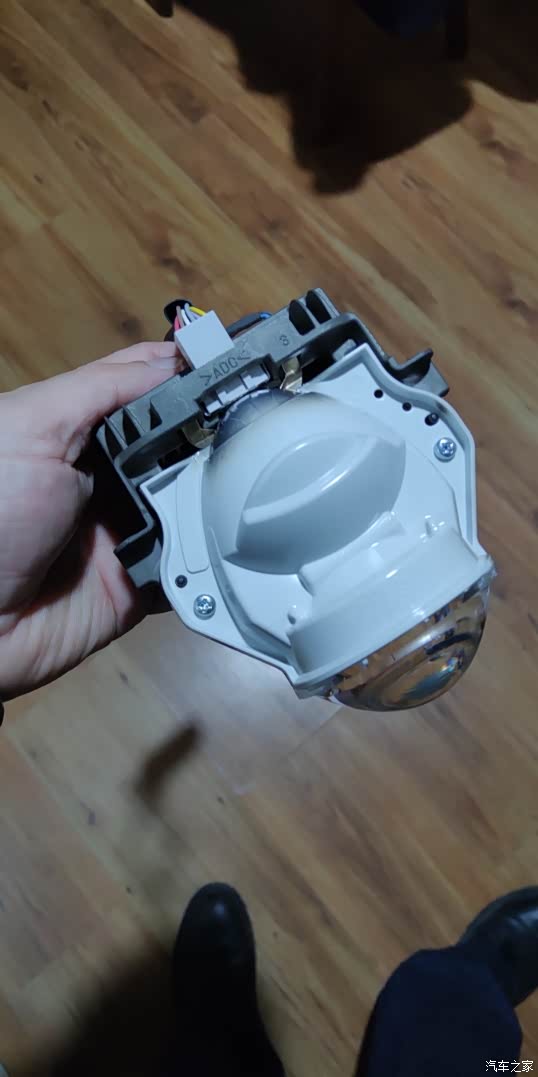

垂直调节机构

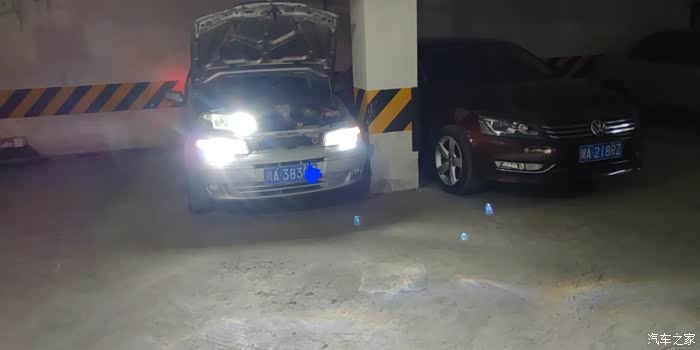

卤素和LED亮度对比

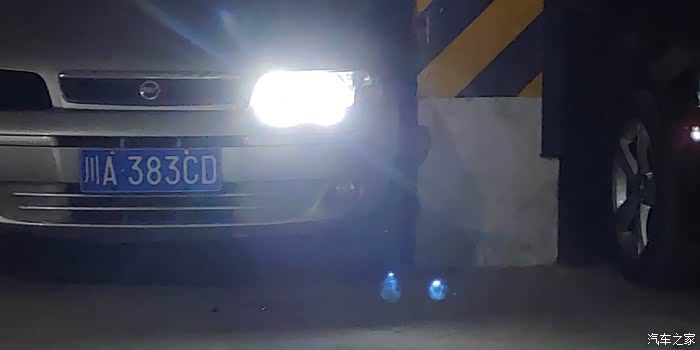

卤素和LED亮度对比

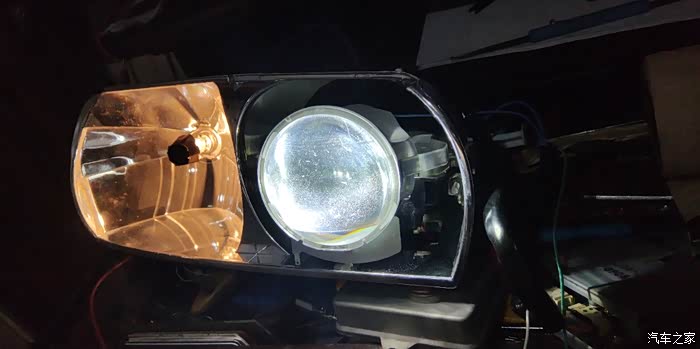

样品一号测试
光型左为氙气大灯,右为LED,效果满意实验结束
正式开工
灰太多先洗个澡,不然后面弄得一身的灰

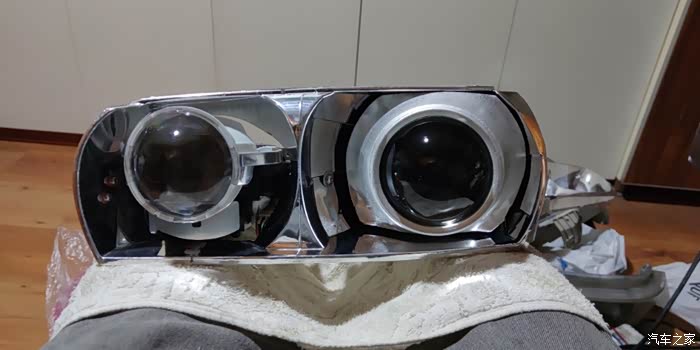

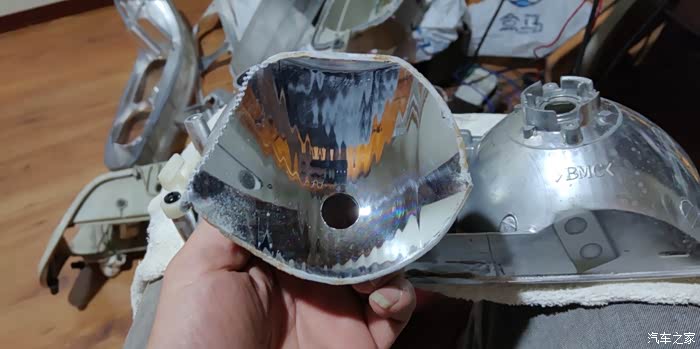

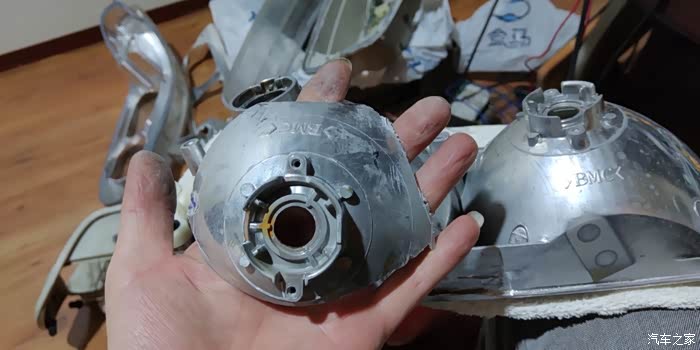

有了前面的经验,这次快多了,划好各辅助线,先锯下这块,后面再修整细节
背面

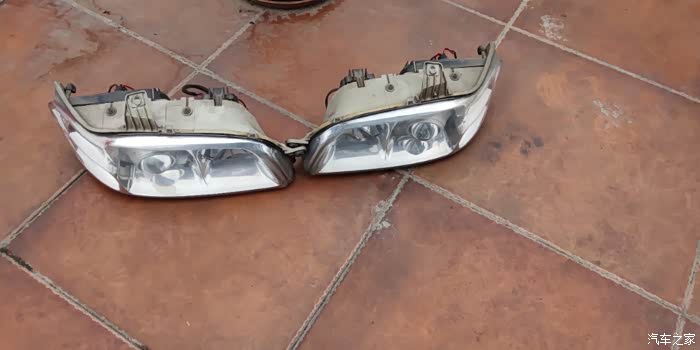

左边LED右边是以前的国产精工Q5双光透镜

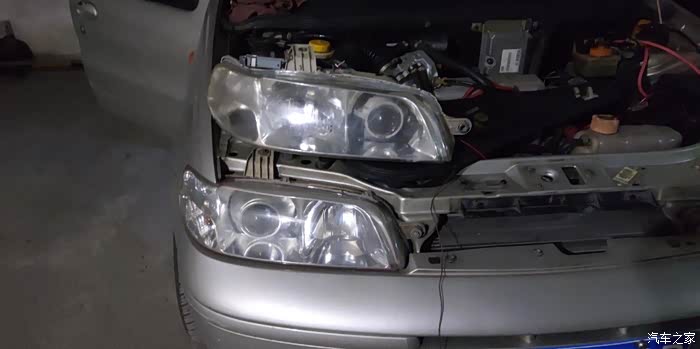

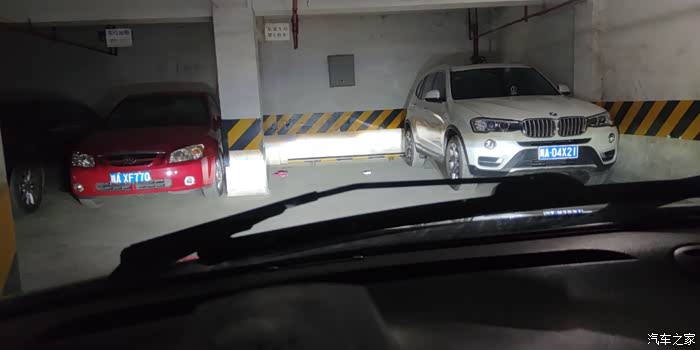

调整好了点亮看看光型,左边氙气灯,右边LED

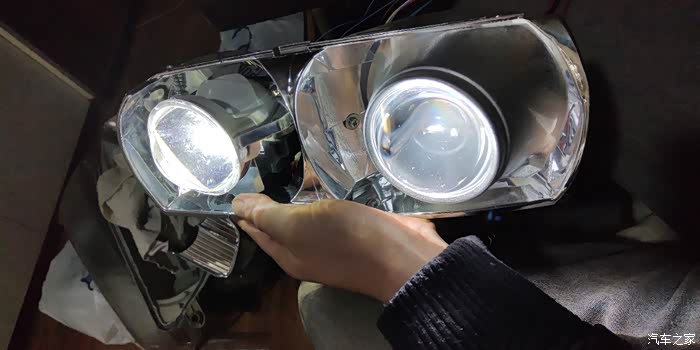

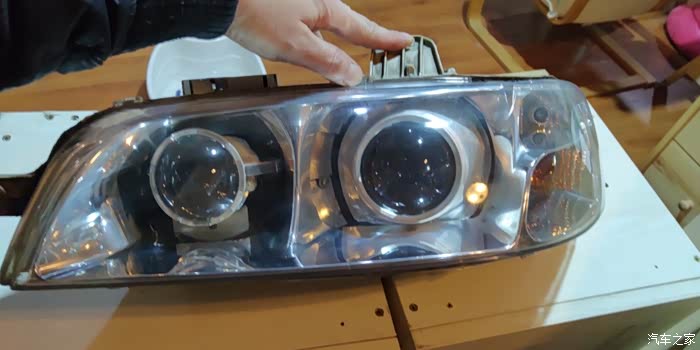

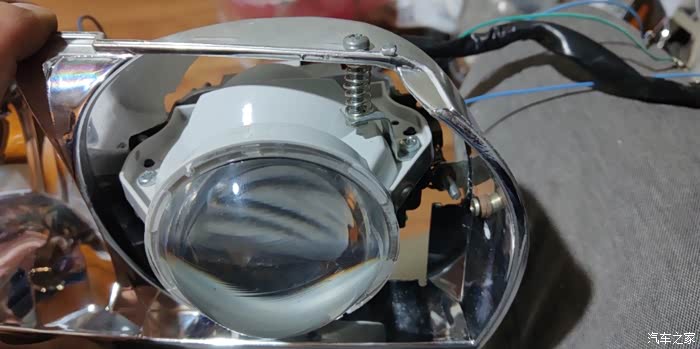

灯碗装好双透镜的样子

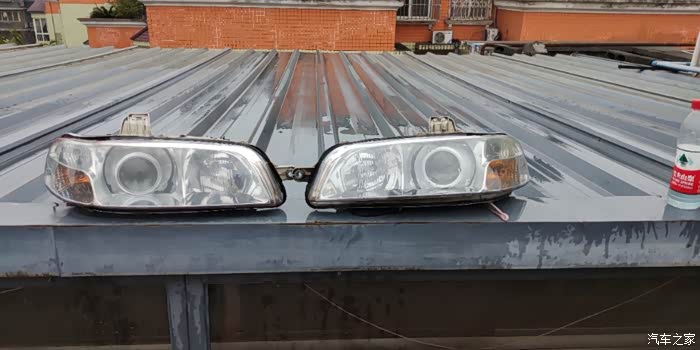

全部完工,光型图后面再上

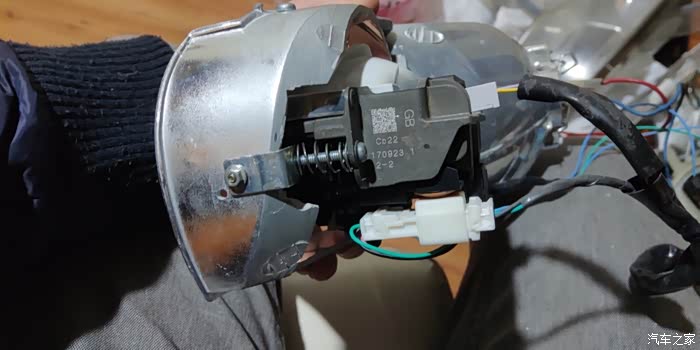

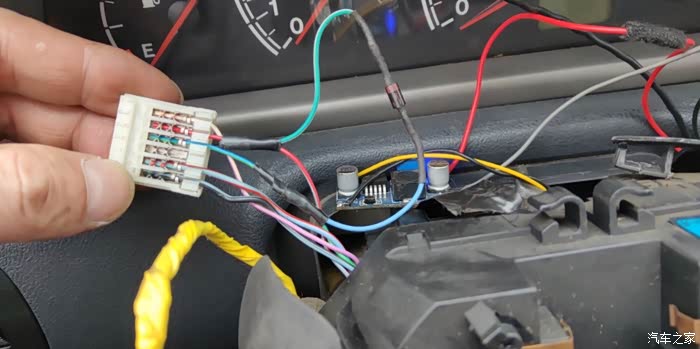

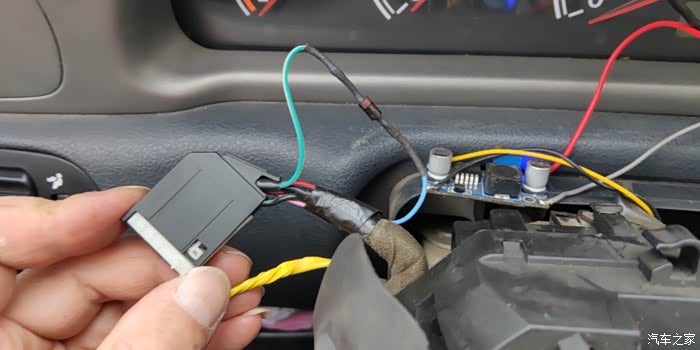

因为双光透镜的远光是靠电磁铁切换的,灯的供电都是由车的近光电路提供,远光电路只是驱动电磁铁,那么问题来了,白天不开灯的情况下闪远光,全部的透镜大灯都是不亮的,查了维修手册本车灯光控制为低电平有效,于是在组合开关的远近光控制线之间接上一个二级管,在闪远光灯的同时也把近光灯控制线的电压拉低了,实践证明本方法完全可行。

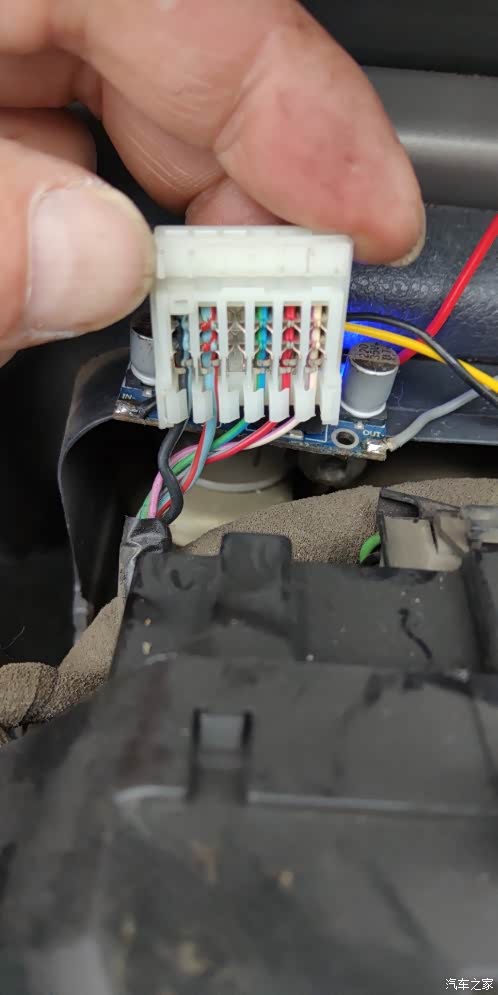

旁边那个小电路板是12V的可调降压稳压电路,给手机充电用的

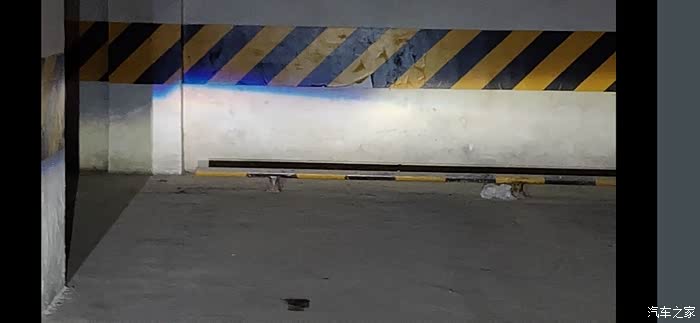

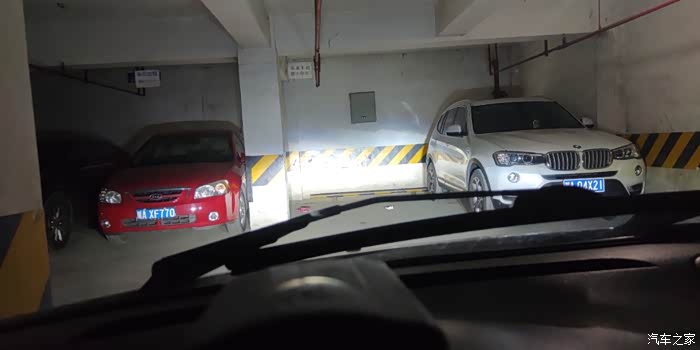

说好的光型图来了

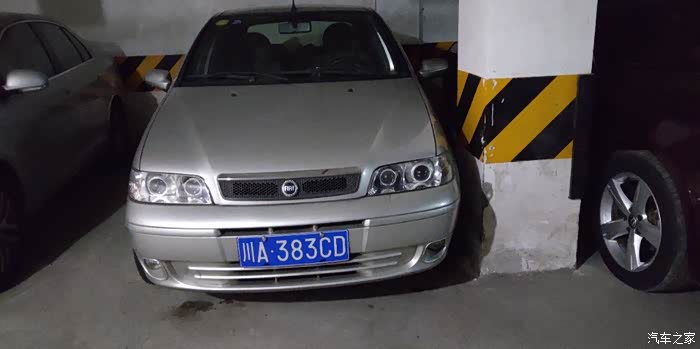

新做的全车漆配上这个大灯看起来更显精神了
