XRV改装原厂自动折叠后视镜（附教程，详细到可以自己动手改）
买车也有2个月了。目前跑了5800公里，已做了首保，从买车到现在，一直在改装，“一日本田，终生耕田”，不过我的改装还算是实用改装，下面给大家分享一下改装自动折叠器的过程，从安装开始到完成，一共花了3个小时，我全程跟拍，感谢江门辉少的技术指导，也给大家写一篇图文详细的帖子，动手能力强的小伙伴可以看着帖子来自己动手改装。

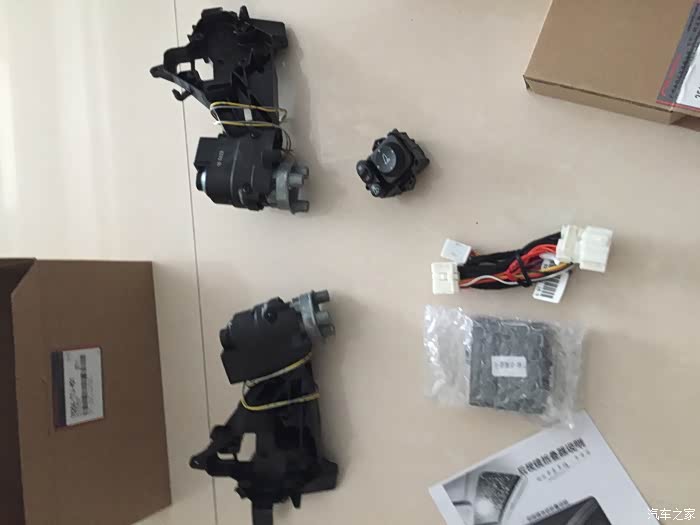

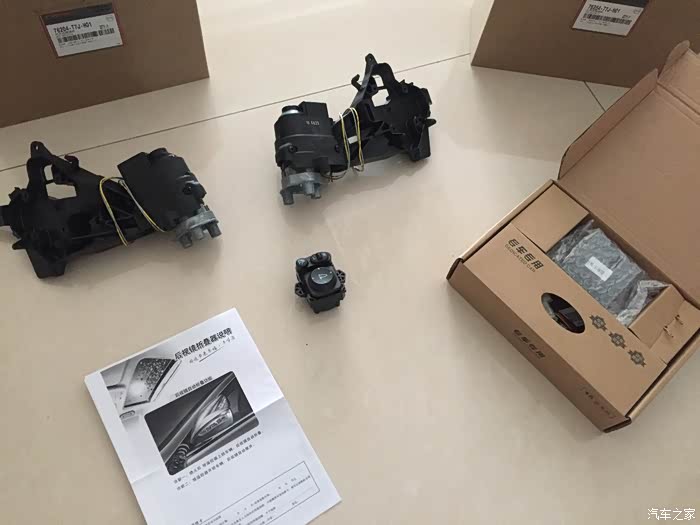

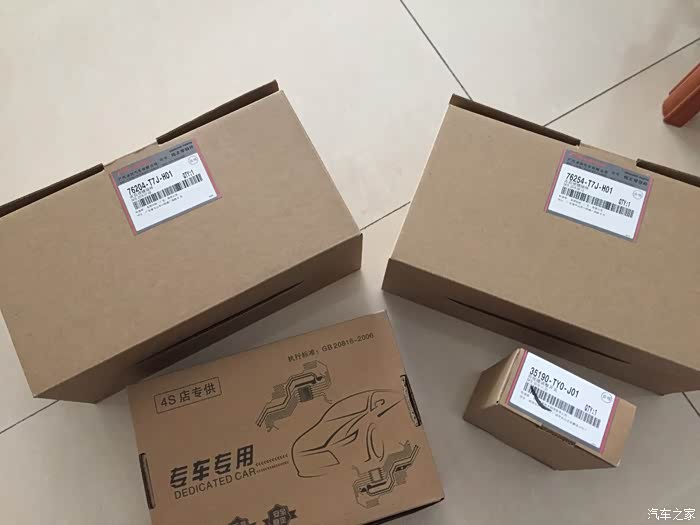

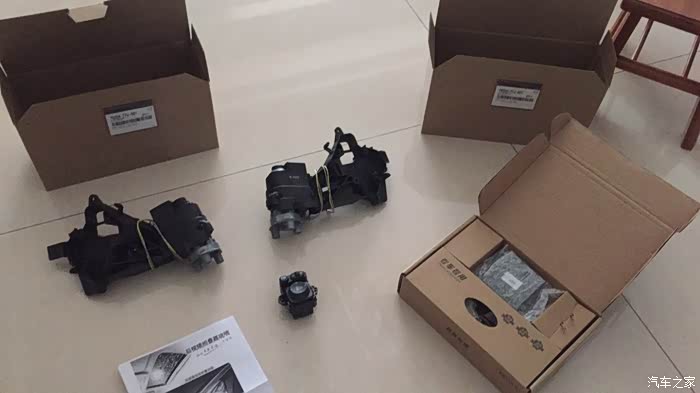

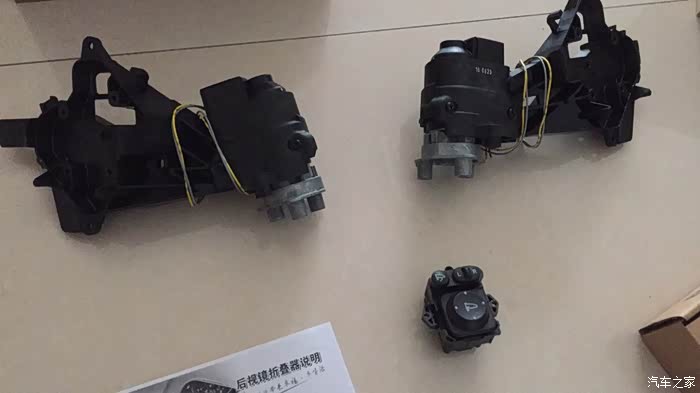

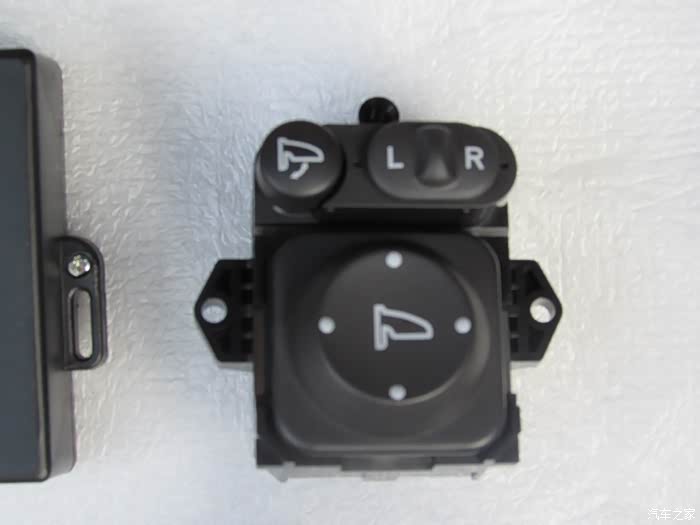

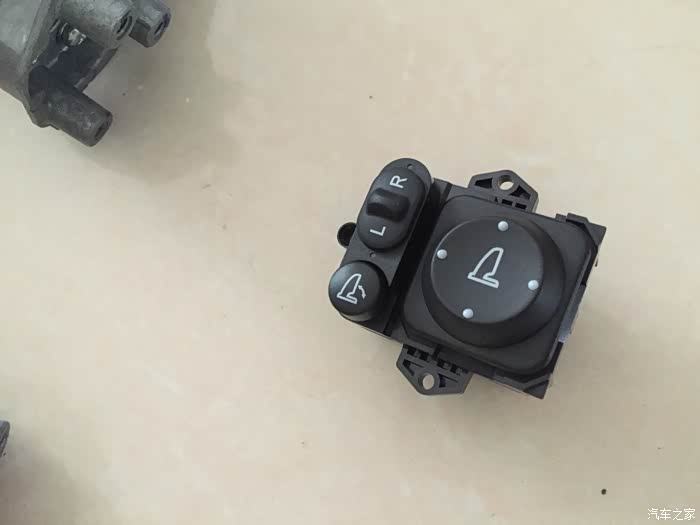

到货了，折叠后视镜电机+折叠控制器+开关
折叠电机+控制器
全套都是本田原厂的配件，这套是缤智高配的配件，和XRV是通用的，生产地址是中山

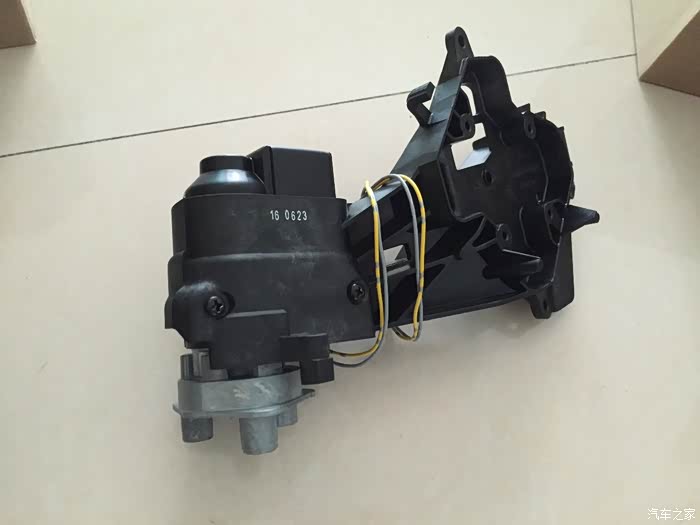

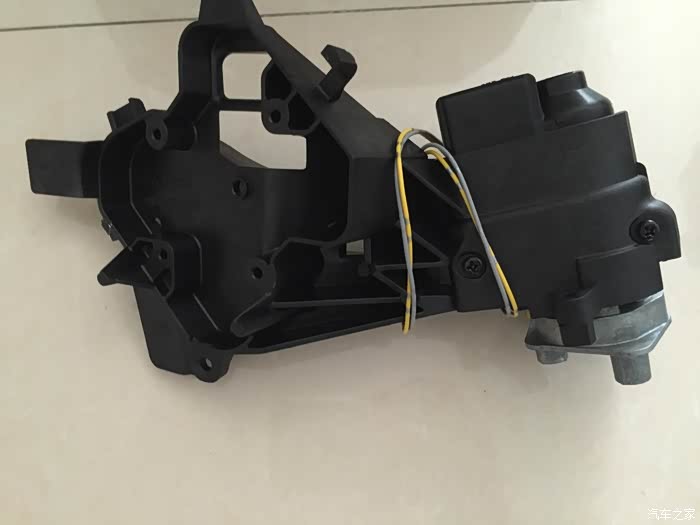

左边原厂电机
右边原厂电机
控制器，直接替换原厂控制器的位置

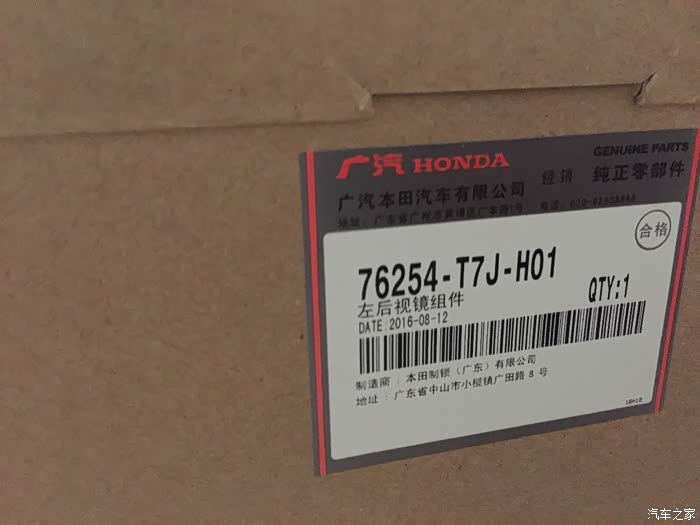

放大看下这个细节，原厂件，我拿到4S店去鉴定了，是正品，而且在国内很少人生产这些副厂件，因为成本太高，需求太少

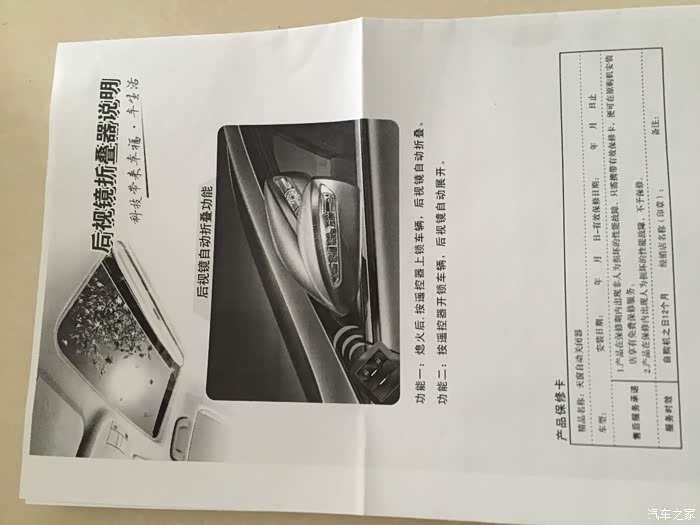

说明书，锁车自动折叠，开锁展开后视镜

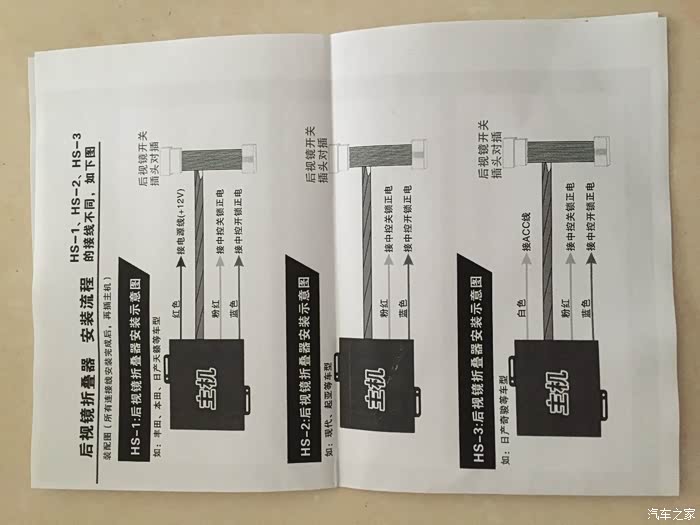

线路说明书

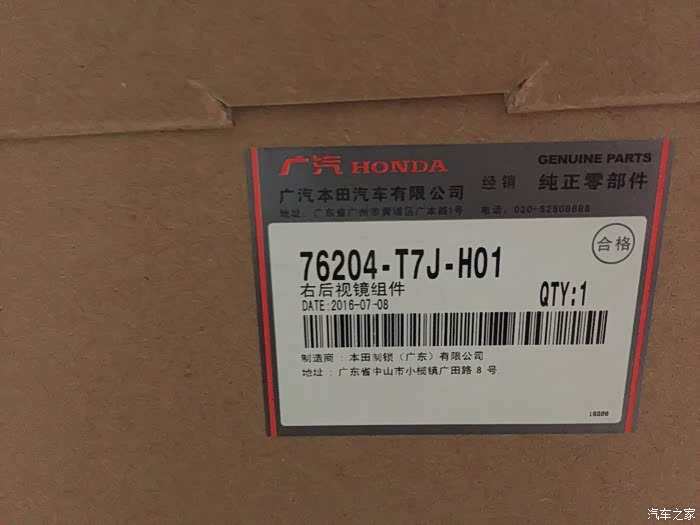

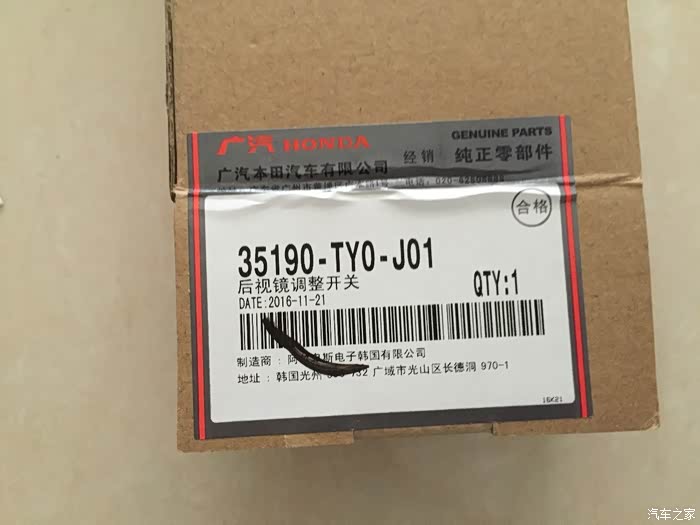

本田原厂件
全家福

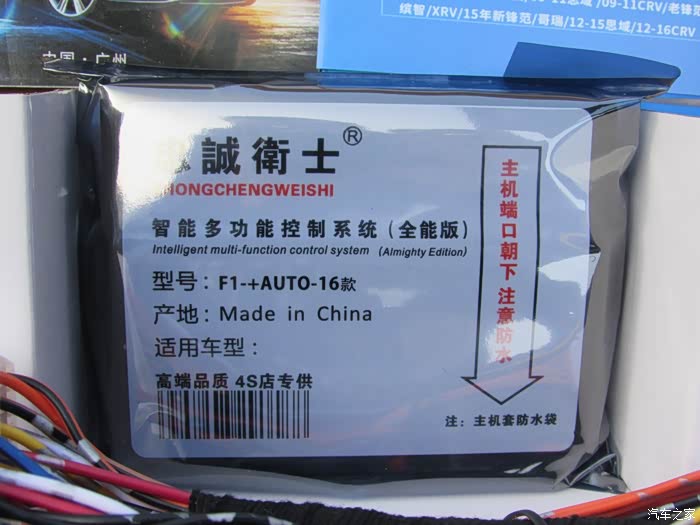

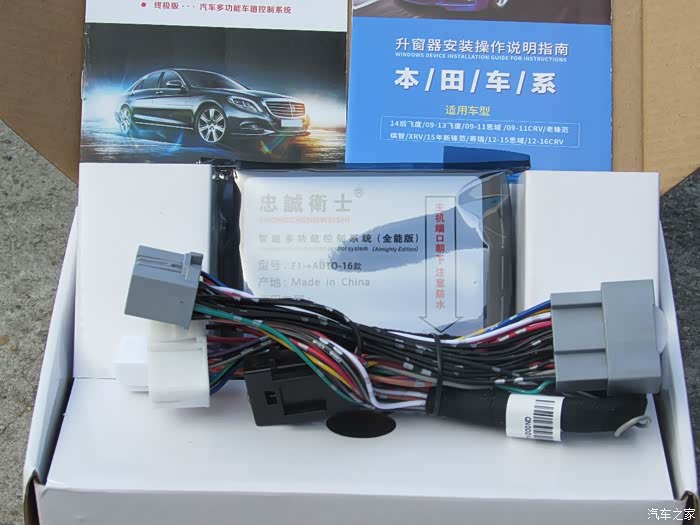

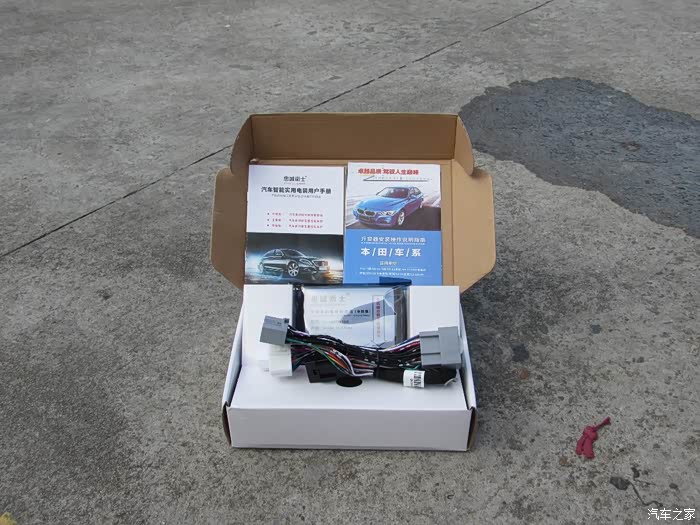

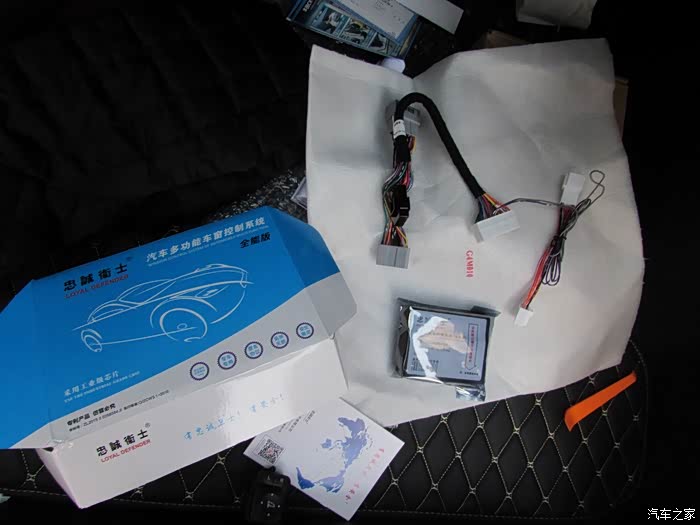

顺便买了忠诚卫士的自动升窗器
线束直接对插
说明书
买了全能版的，可以实现：锁车自动升窗、四门一键升降（只能驾驶室实现）、留缝锁车、遥控降窗、紧急暂停升窗等等

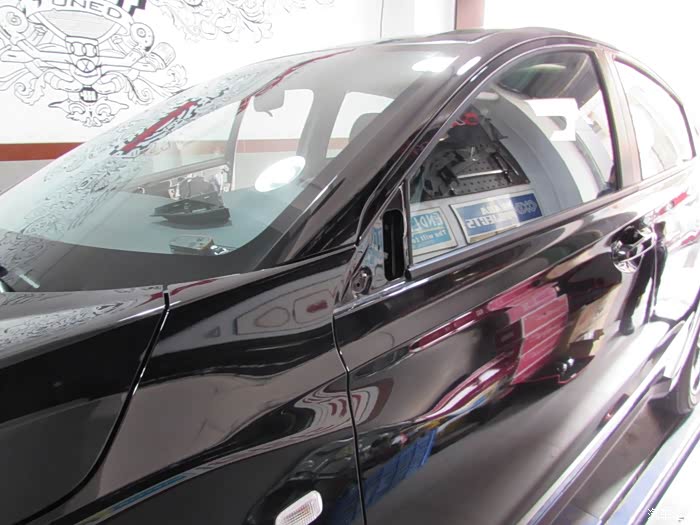

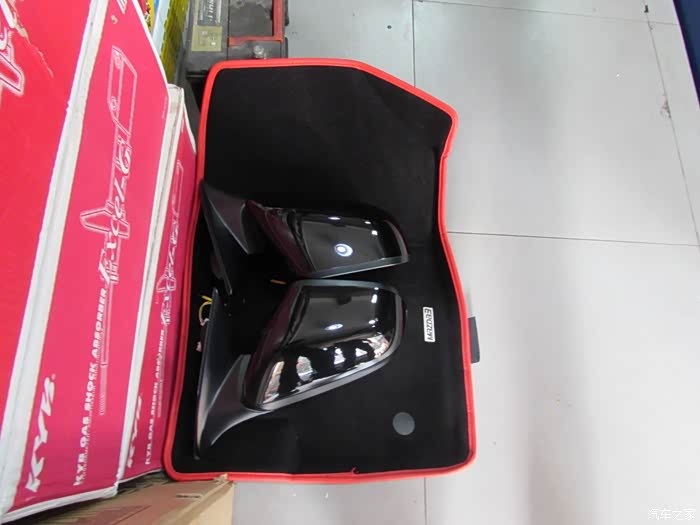

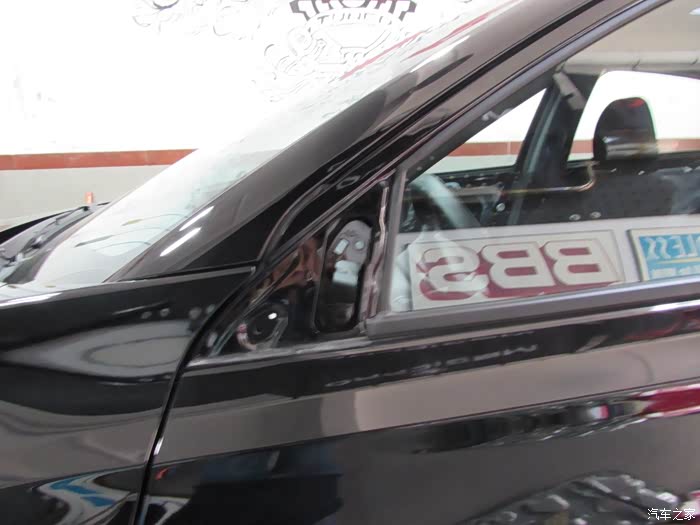

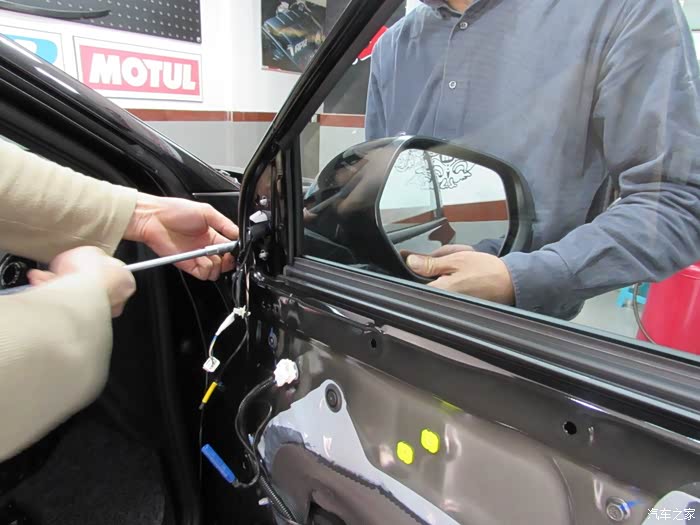

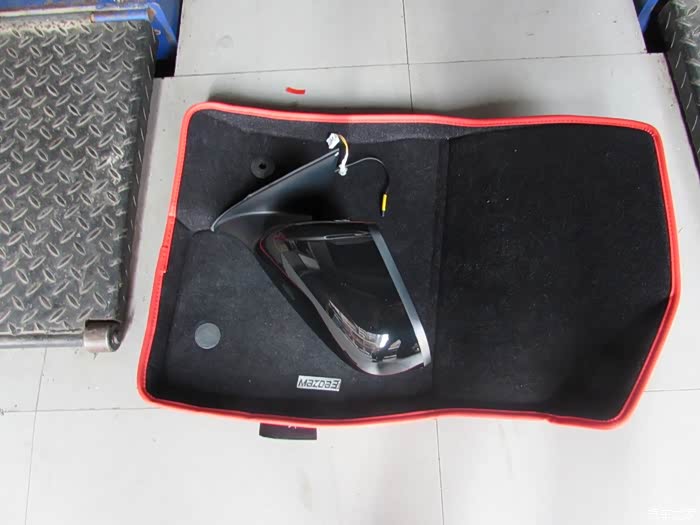

准备开始作业了，拆下了后视镜

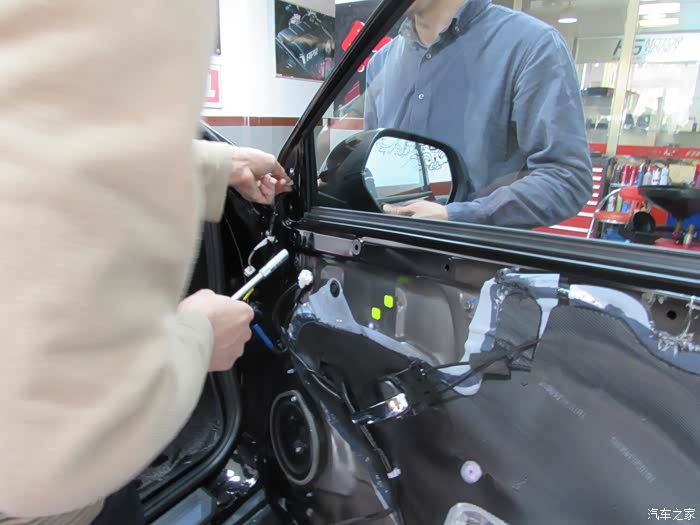

先拆门板，下后视镜
两个小耳朵
被我打蜡打到能当镜子的黑色

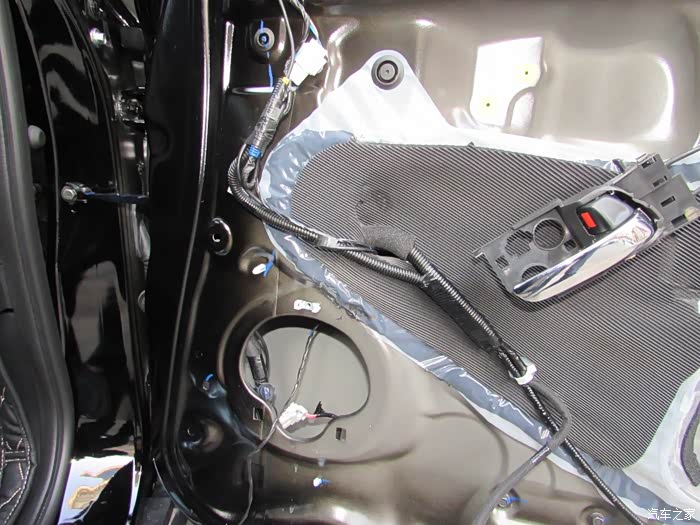

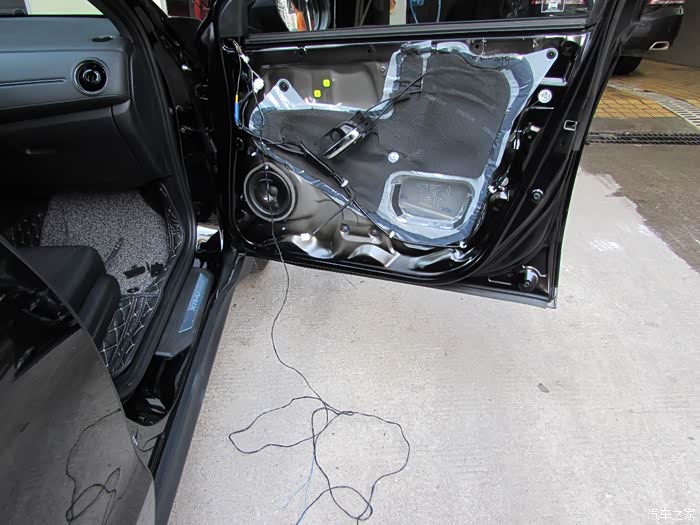

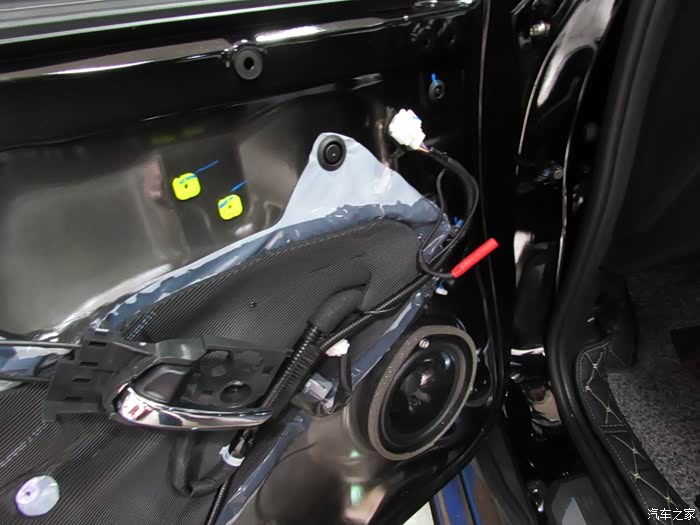

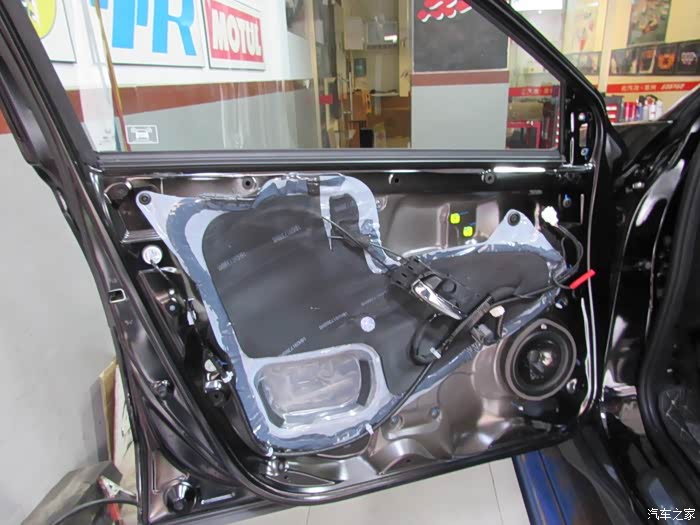

门板挺空的，怪不得隔音不好。

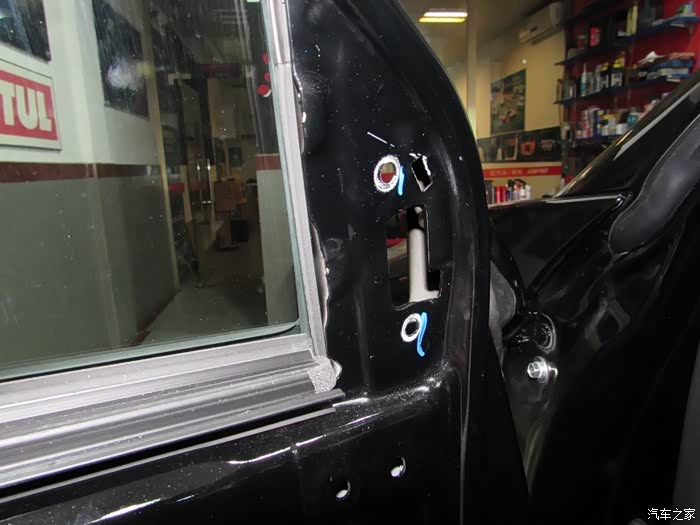

没有耳朵了

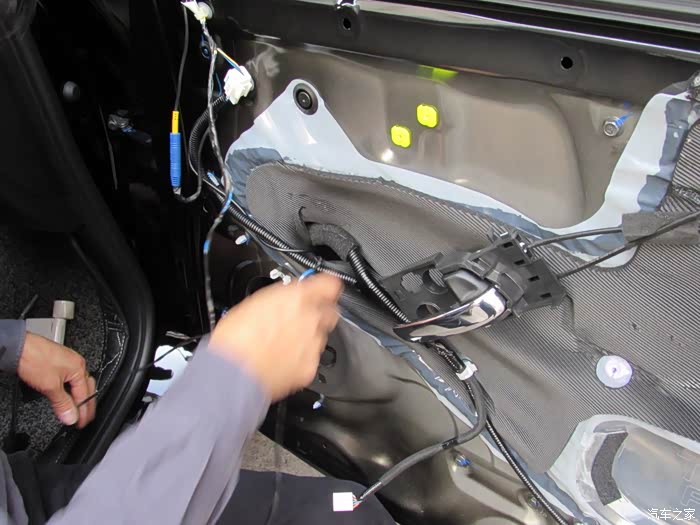

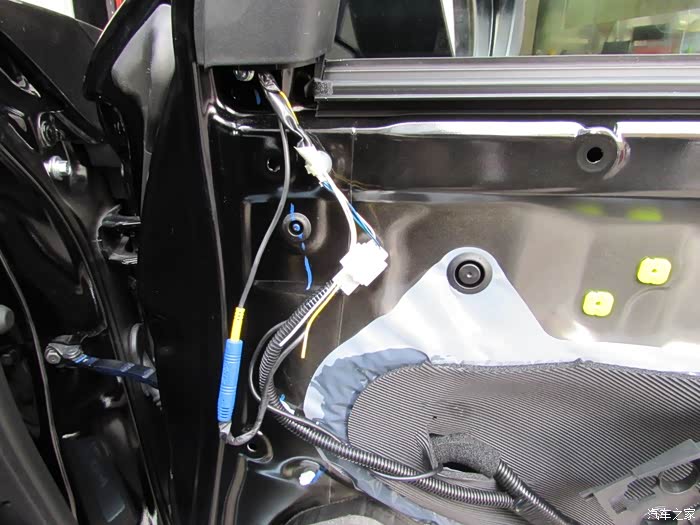

里面的线路不是很复杂
红色那个插头是360全景影像的摄像头，先给大家说明下，免得有人问我是什么来的

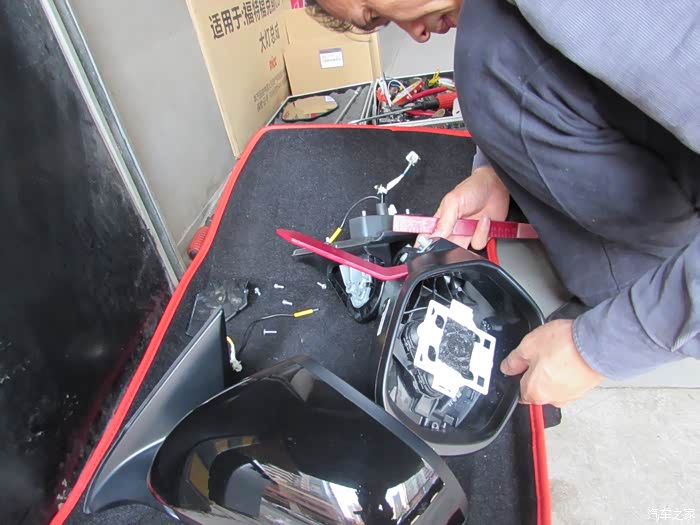

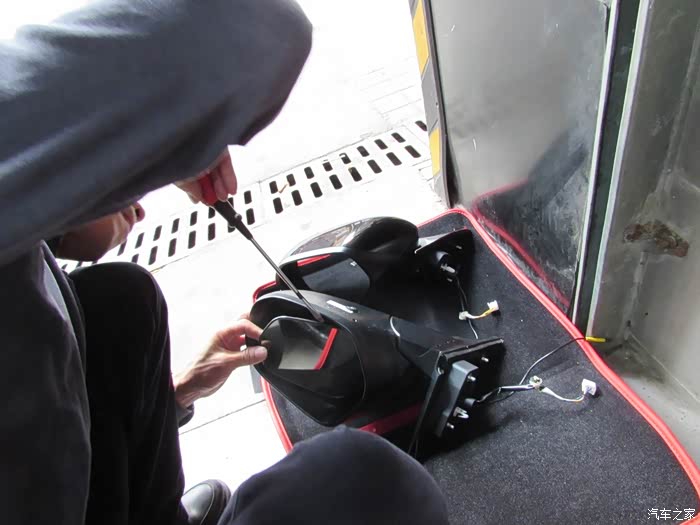

先撬开这个镜片，一定要小心，用力不均衡的话，很容易把镜子弄碎

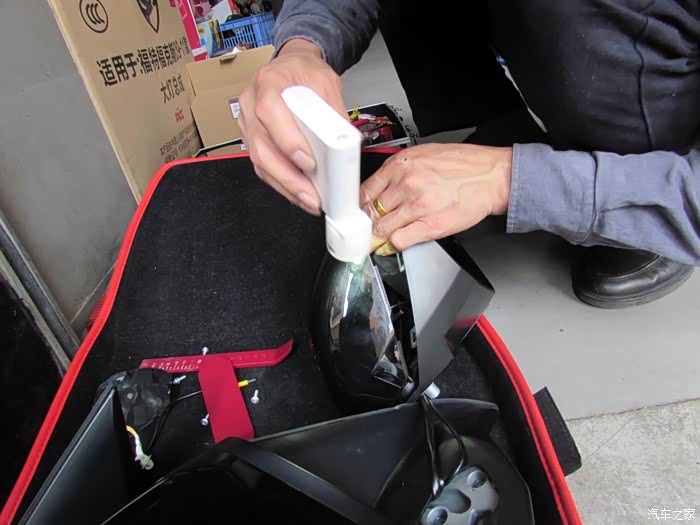

慢慢撬，里面有一层胶粘着，用螺丝刀伸进去将胶和镜片分离
过程要小心
把胶分离后就可以用手慢慢的弄开卡扣

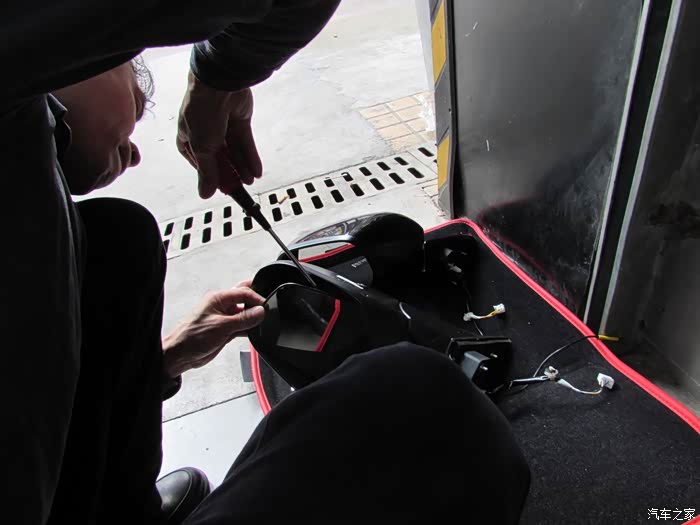

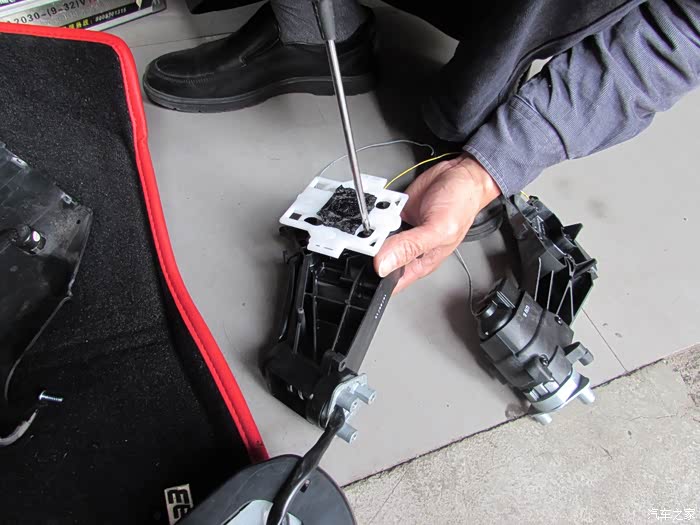

而后用螺丝刀卸下下面的螺丝
弄好后就可以拆开了

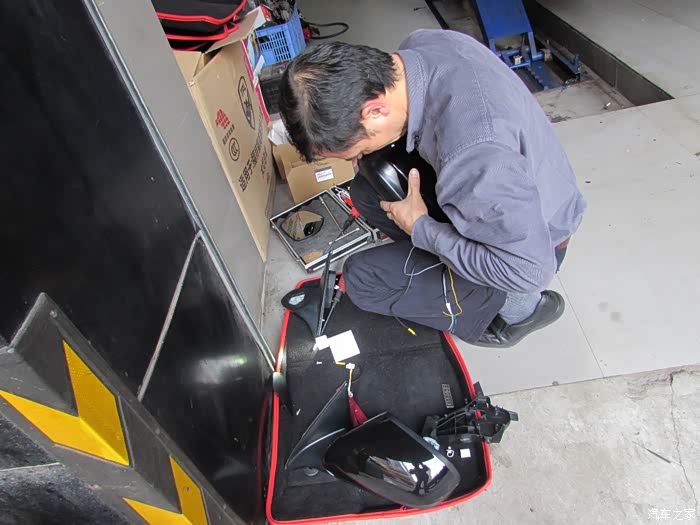

在后视镜里面有很多螺丝，拆的时候一定要看清楚，把所有螺丝拆完了在撬开来
师傅很专业，我也是拍照很辛苦
师傅在研究怎么拆

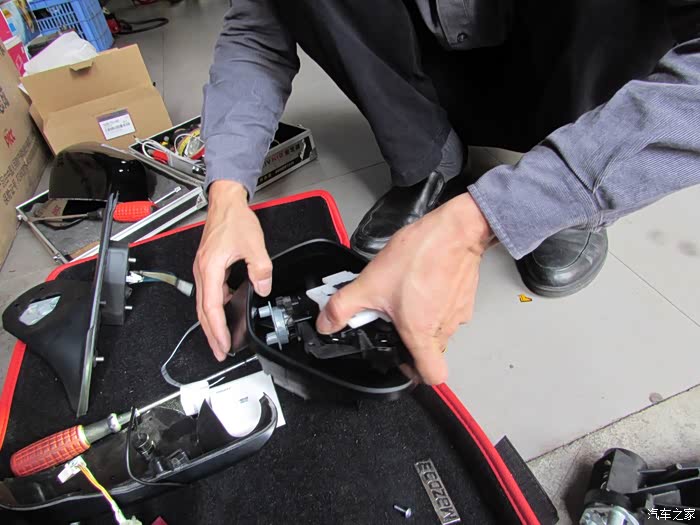

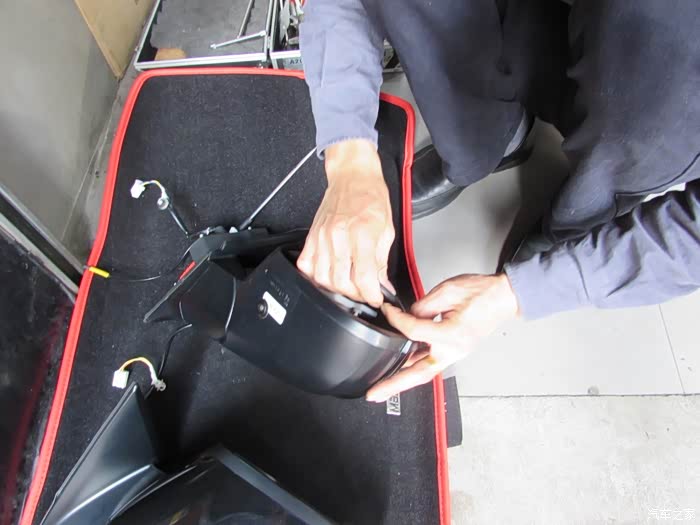

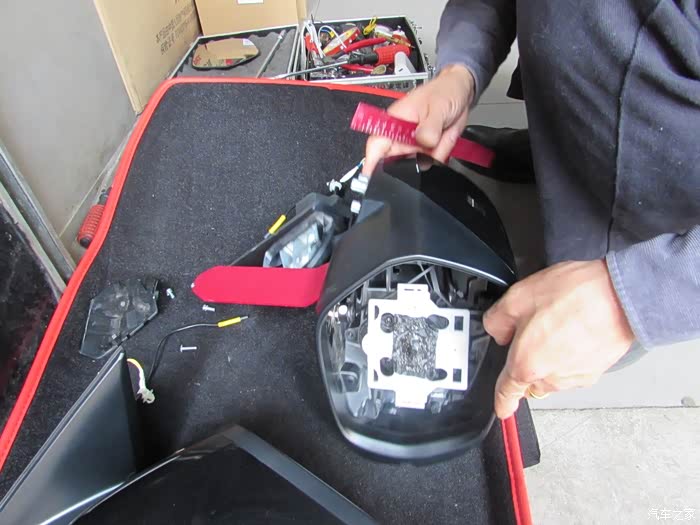

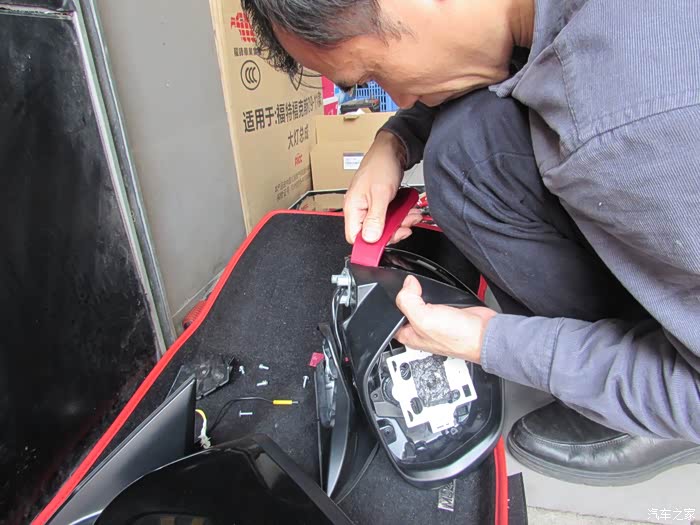

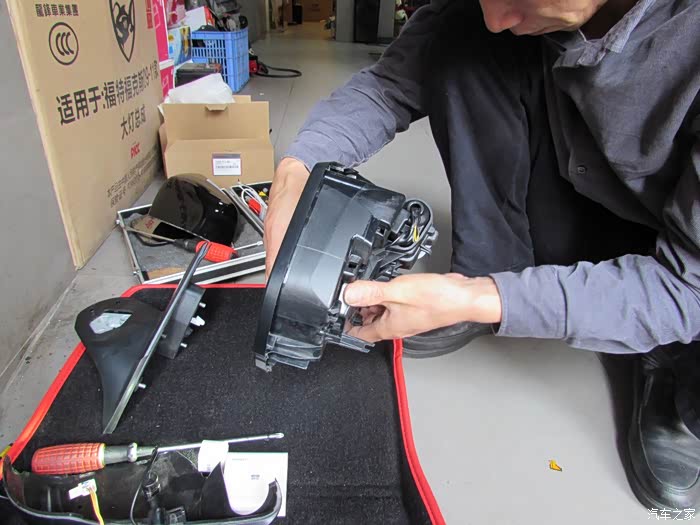

用两个翘棒配合来拆
还挺紧的
后视镜是最难拆的地方

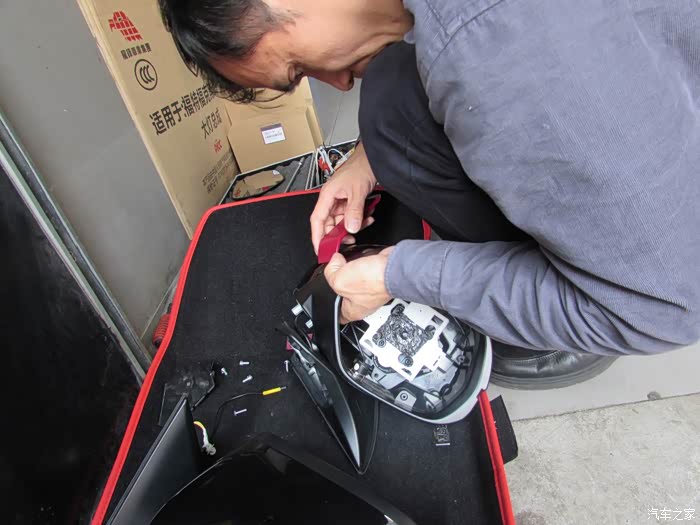

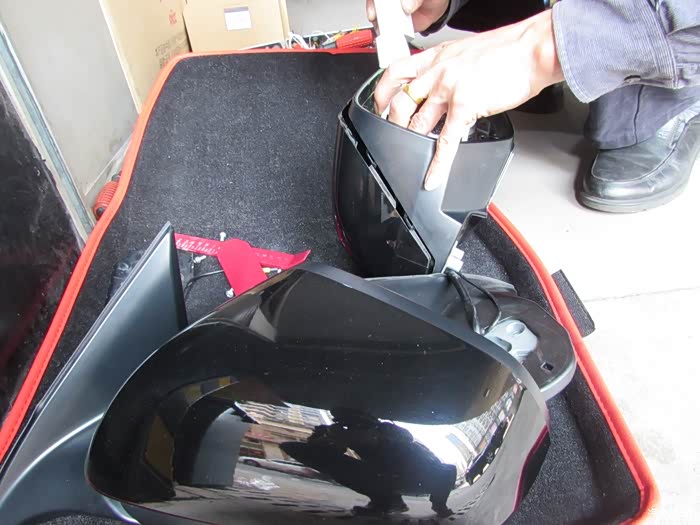

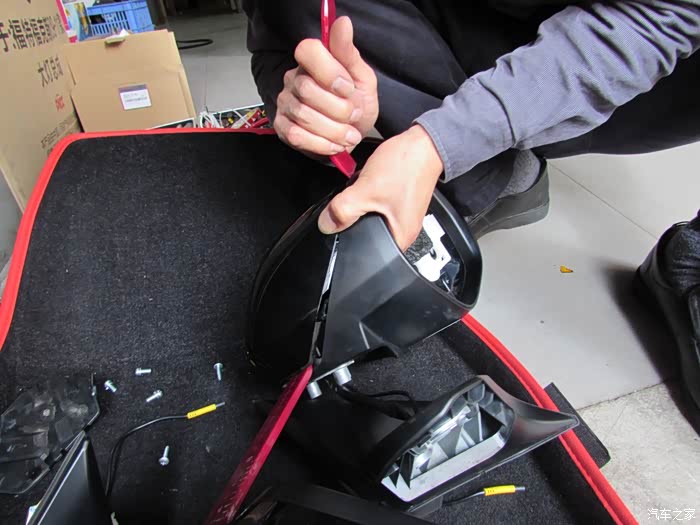

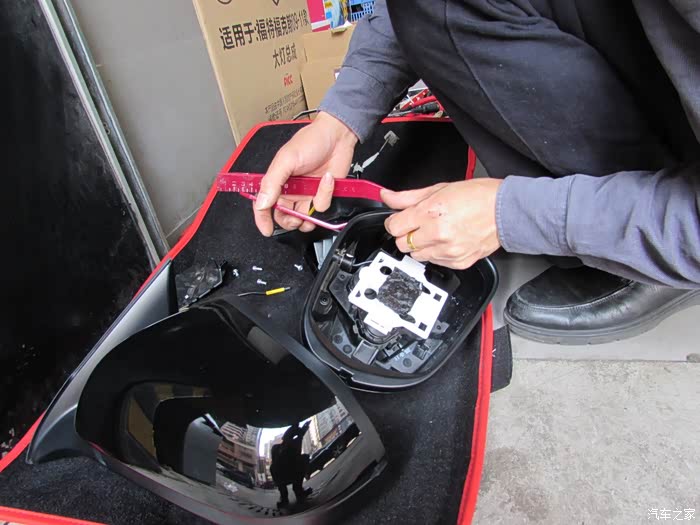

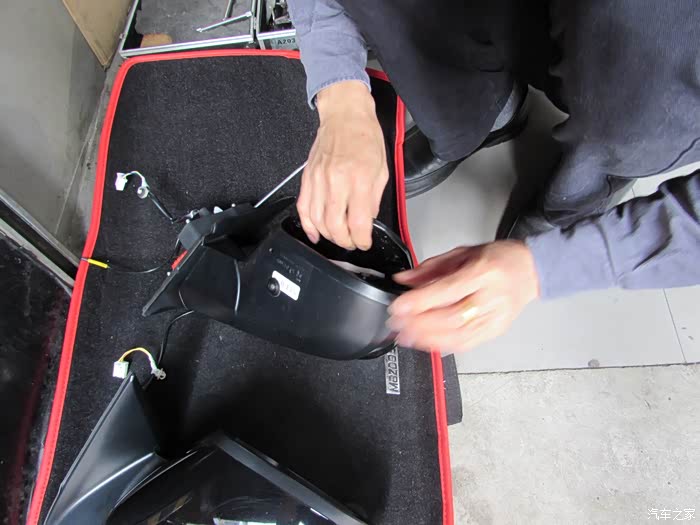

一点一点的撬开
里面有很多卡扣
最好从这个地方拆，

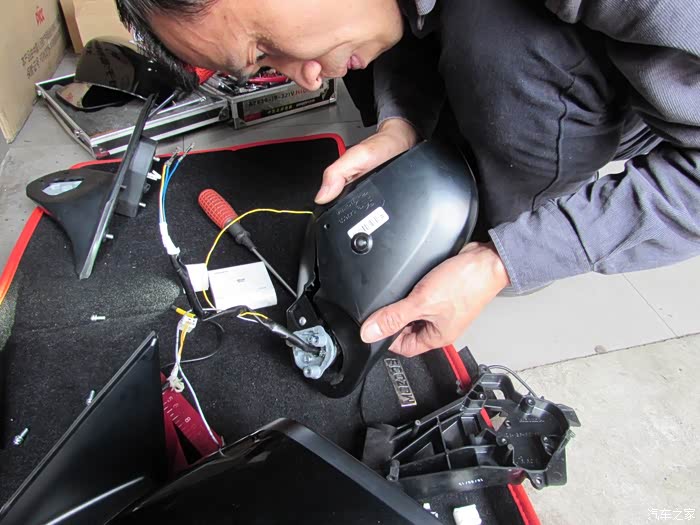

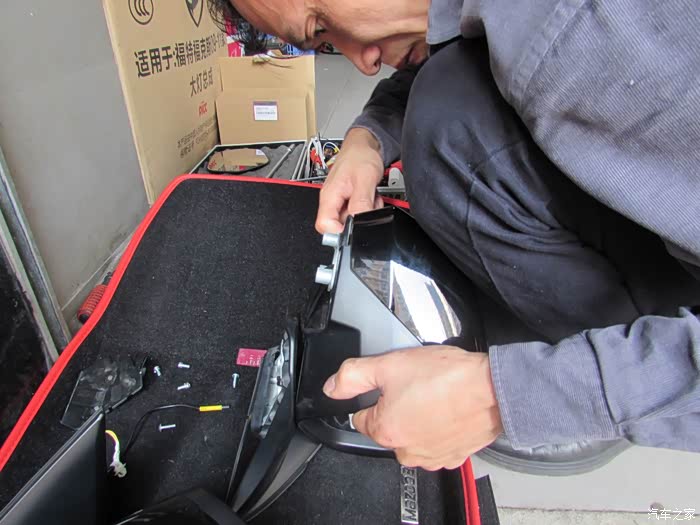

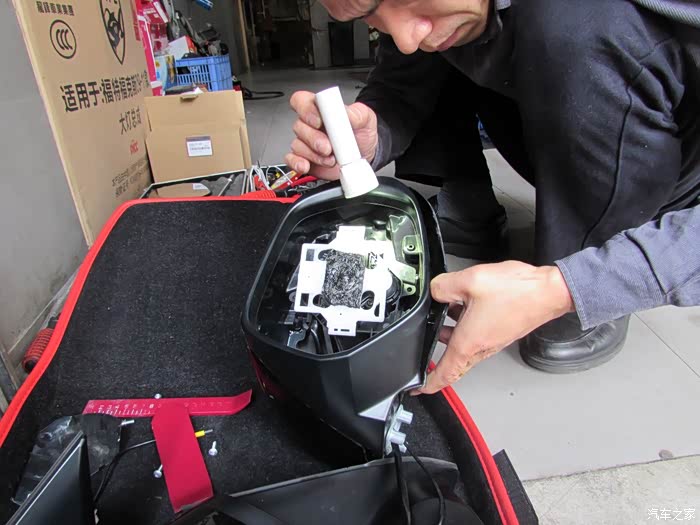

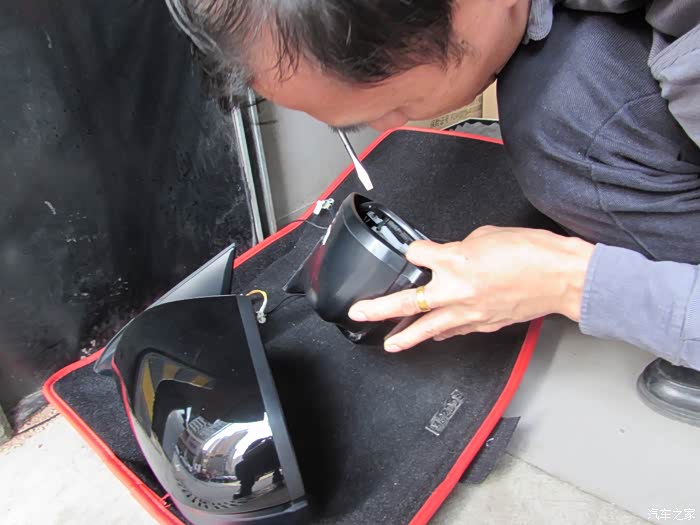

师傅拿手电筒查看有没有其他的螺丝，很小心
基本上拆开了，里面还有几个卡扣
成功了

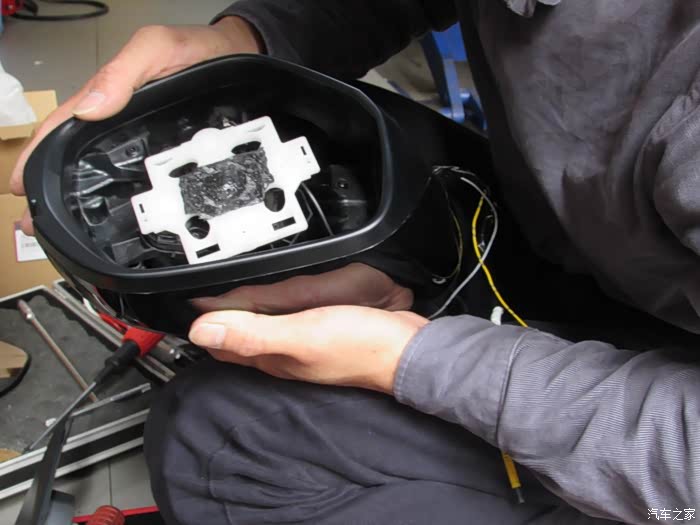

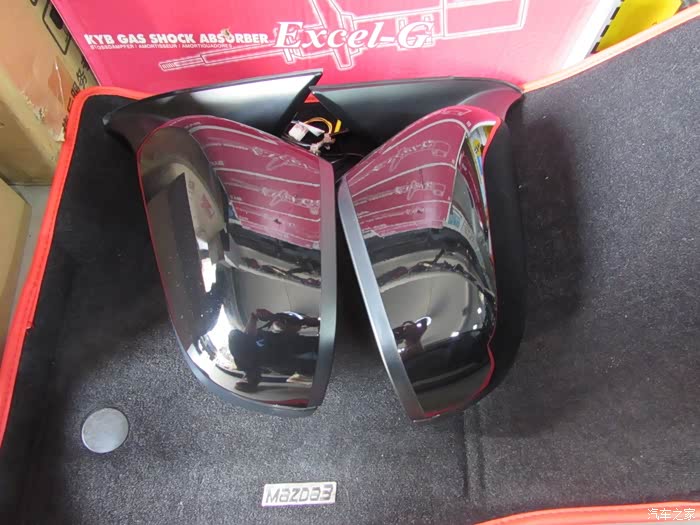

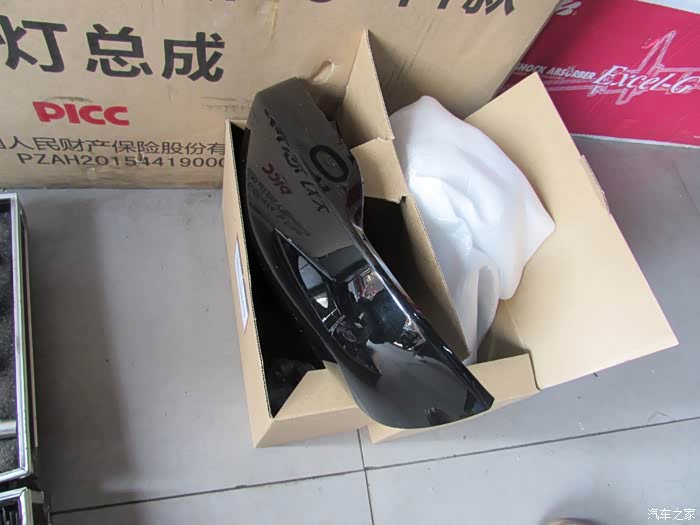

拆下的后视镜盖
继续拆下一步

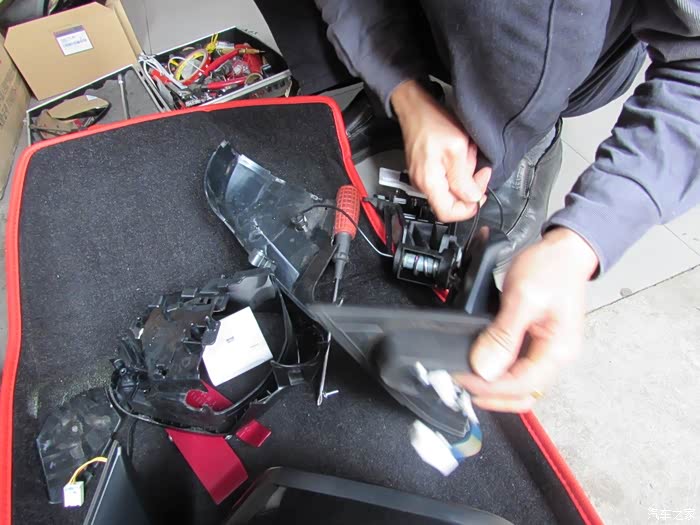

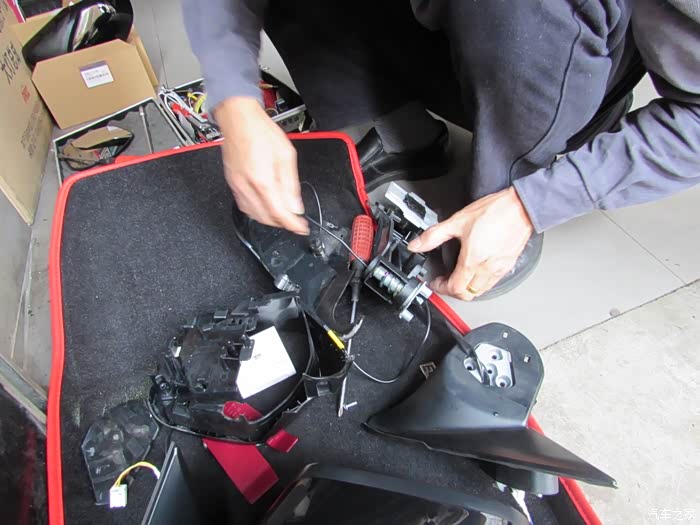

分离开了

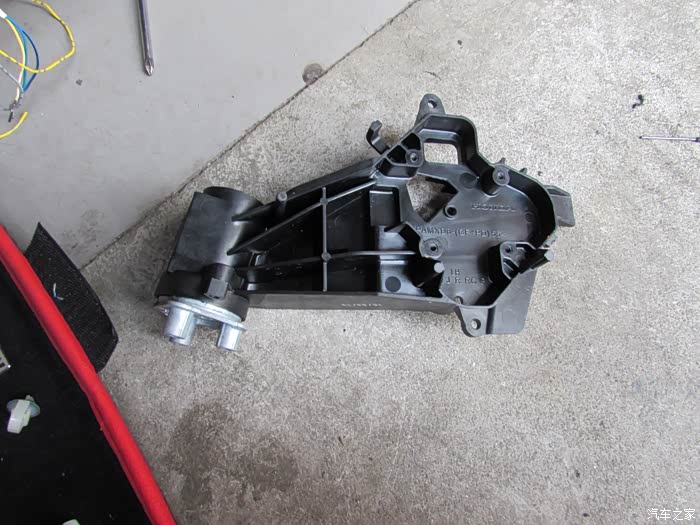

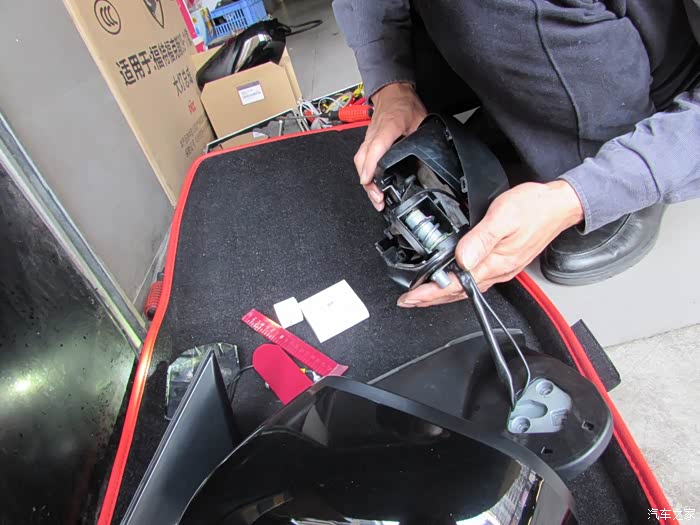

原厂的后视镜折叠不带电机，就靠一个弹簧来，真够抠的

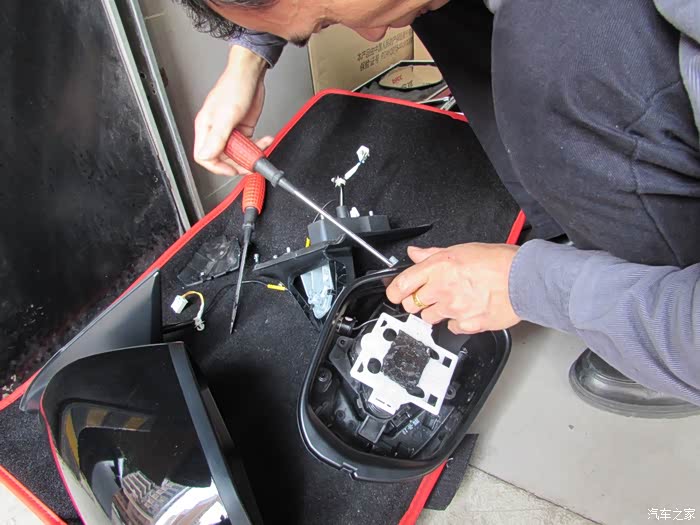

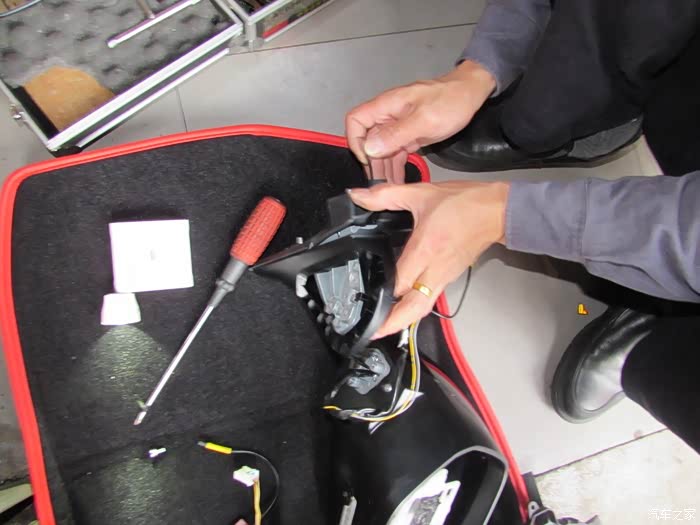

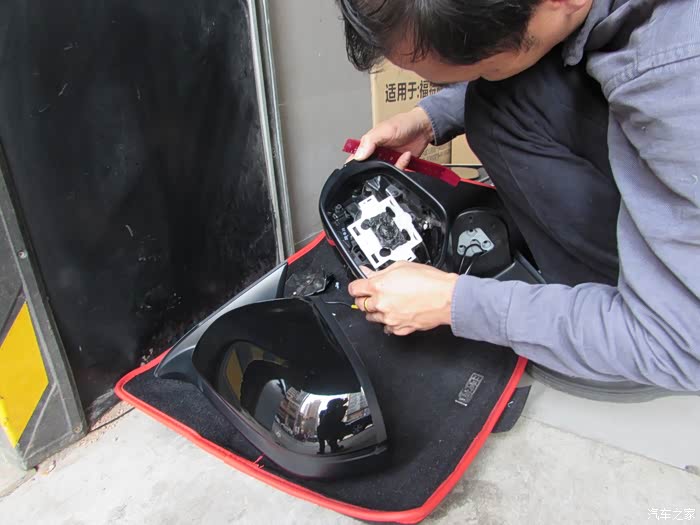

把那个白色的东西拆下来，这个是控制镜片上下左右的
这个插头需要先拆下来，用手机拍照拍下来线的位置

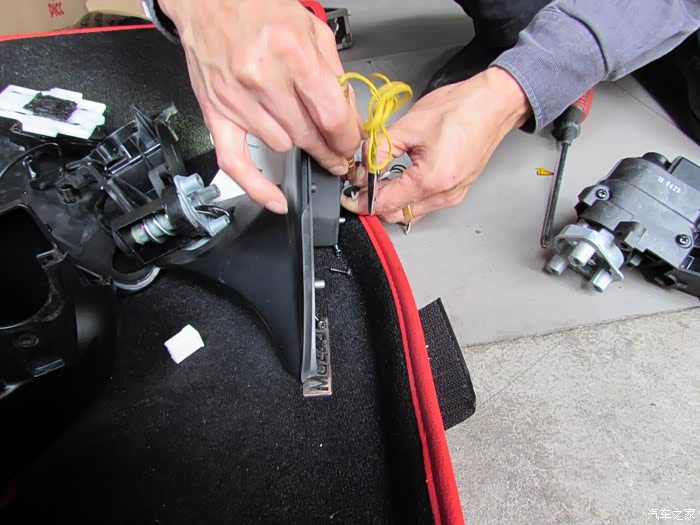

用一字螺丝带插进去，然后把线拉出来，无损的
用小的一字螺丝刀插进去，然后把线拉出来

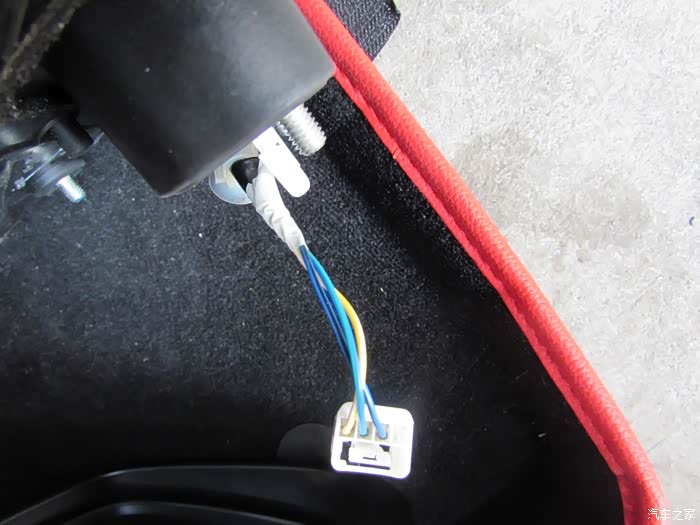

拉出来了。是像插头一样的线头

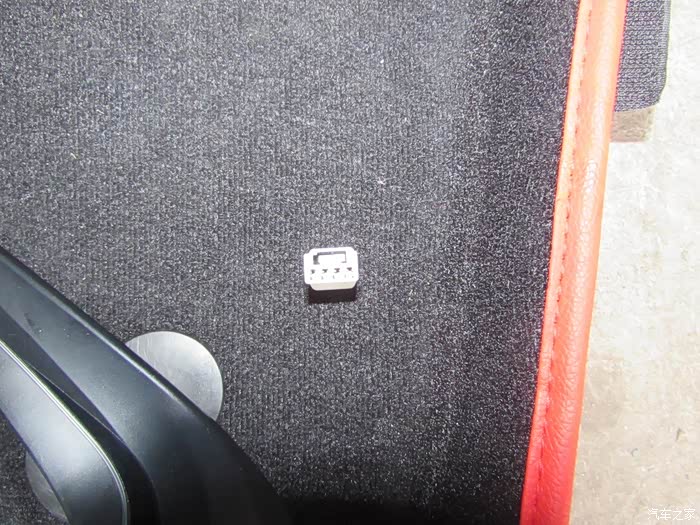

这个头拆下来了
原厂不带折叠电机

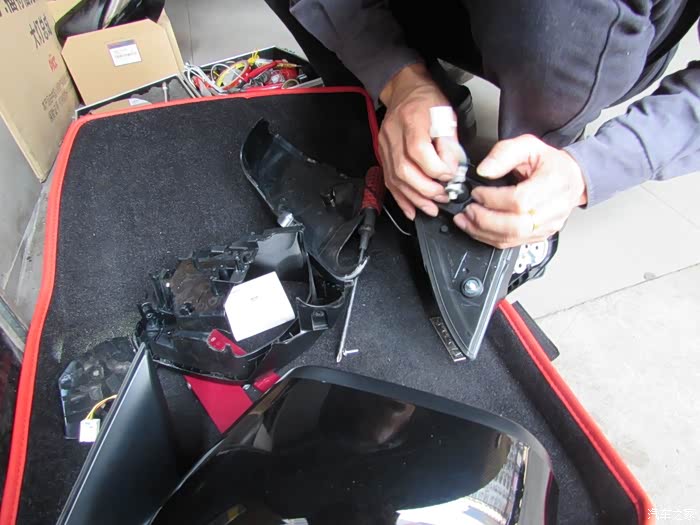

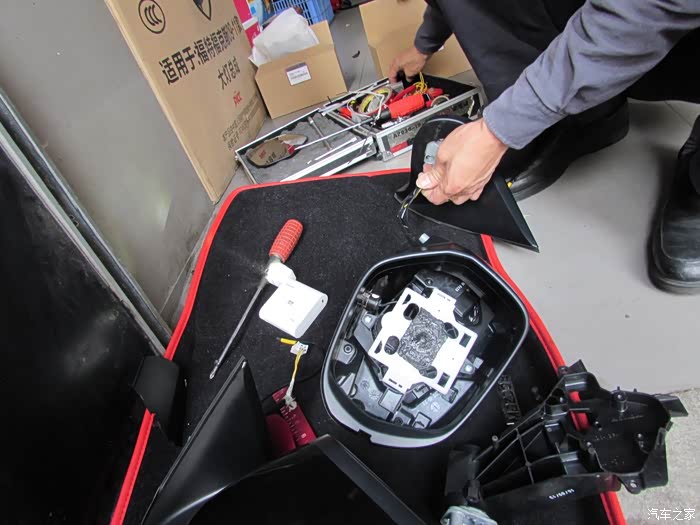

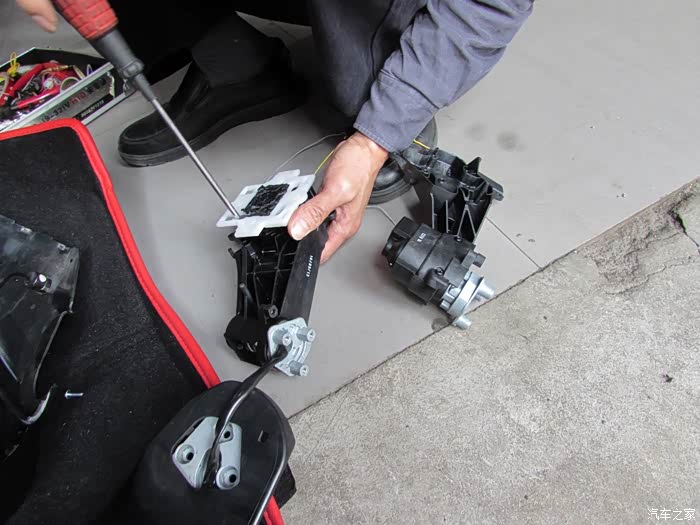

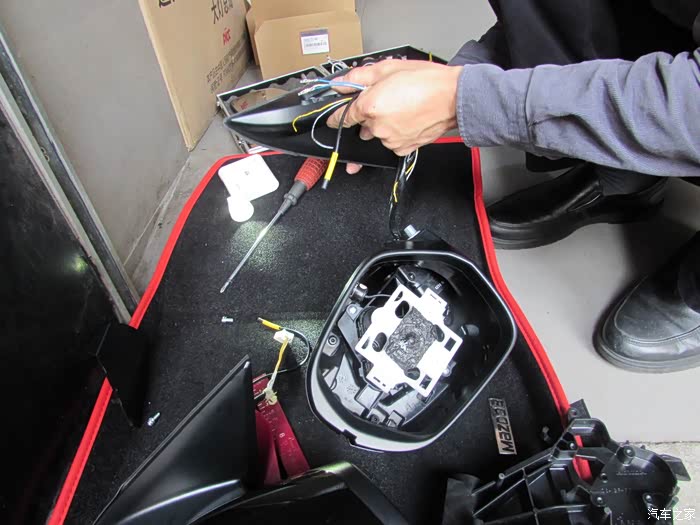

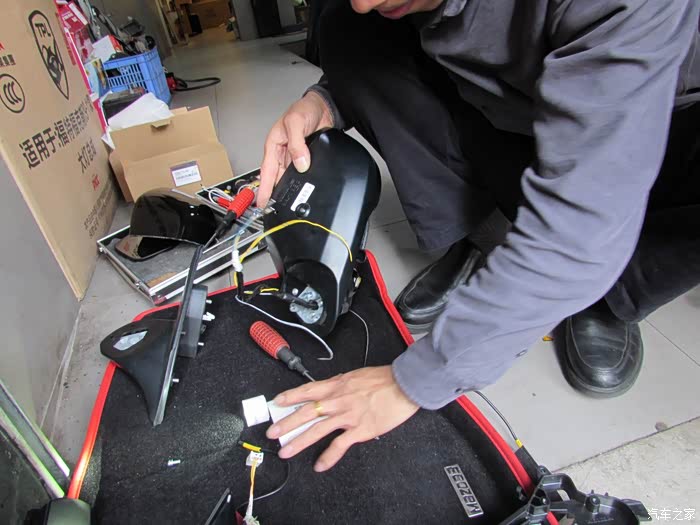

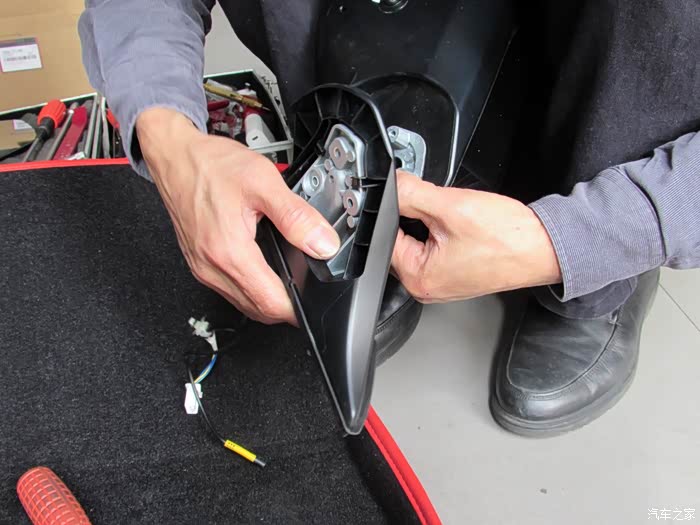

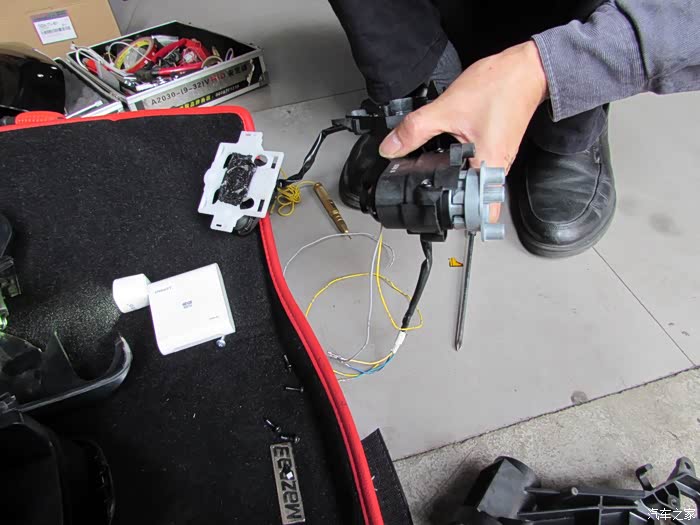

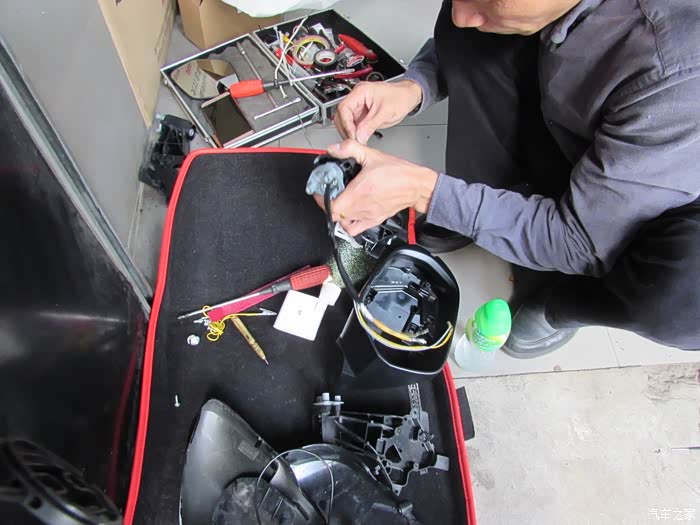

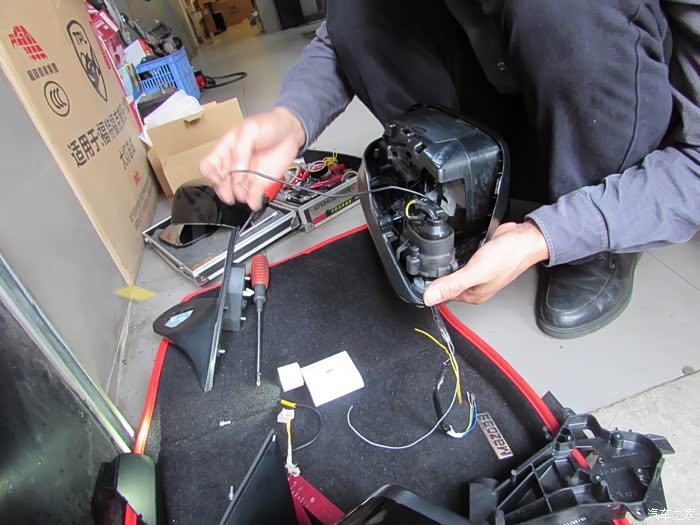

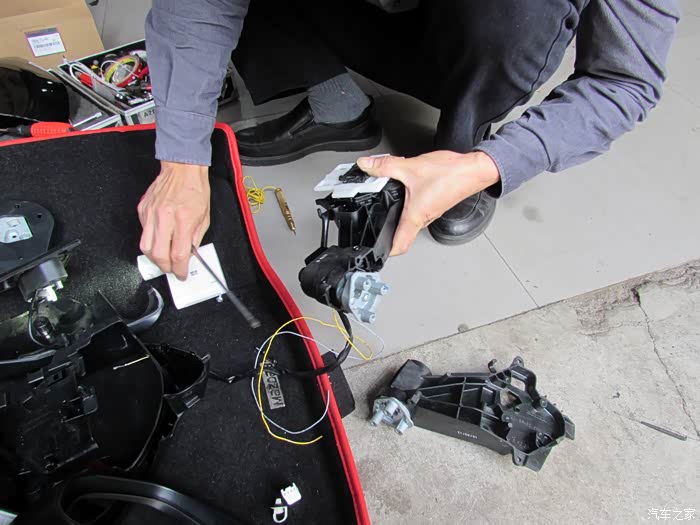

把刚拆下来的白色固定架装在新的带折叠电机的控制器上面

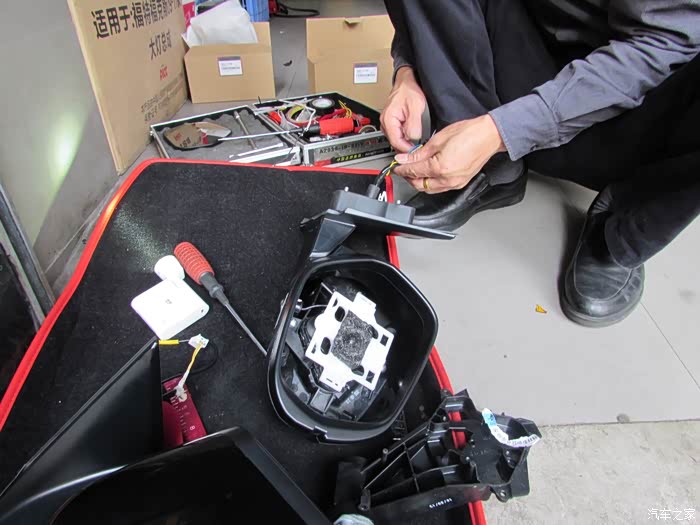

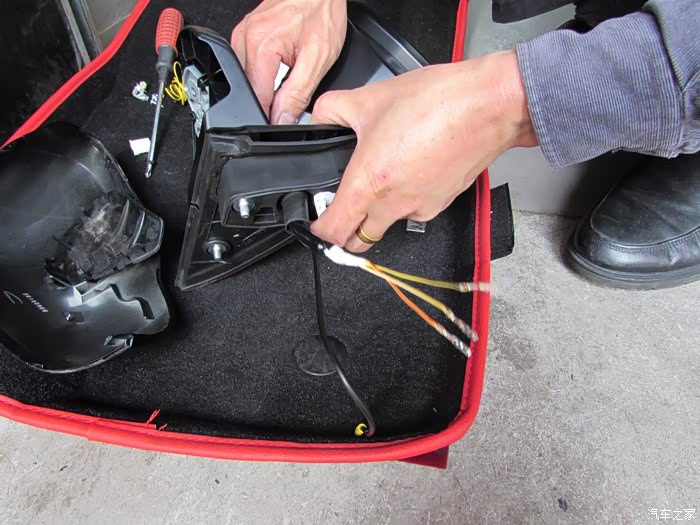

按照原厂的线来走

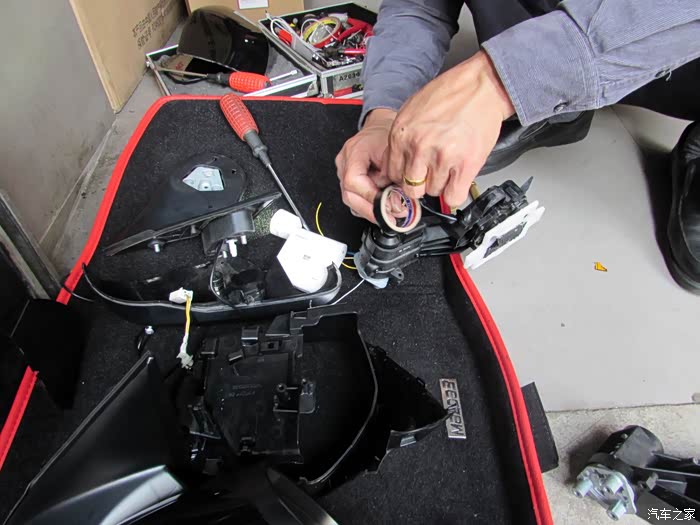

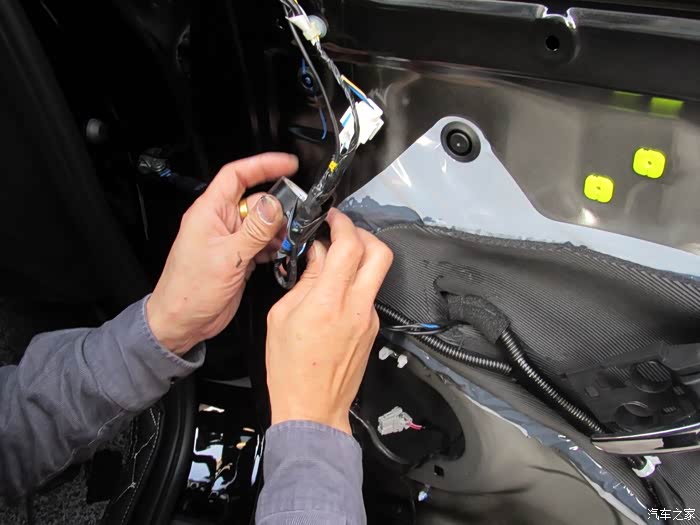

用防水胶布包好，千万不要心疼防水胶布
装回后视镜壳内

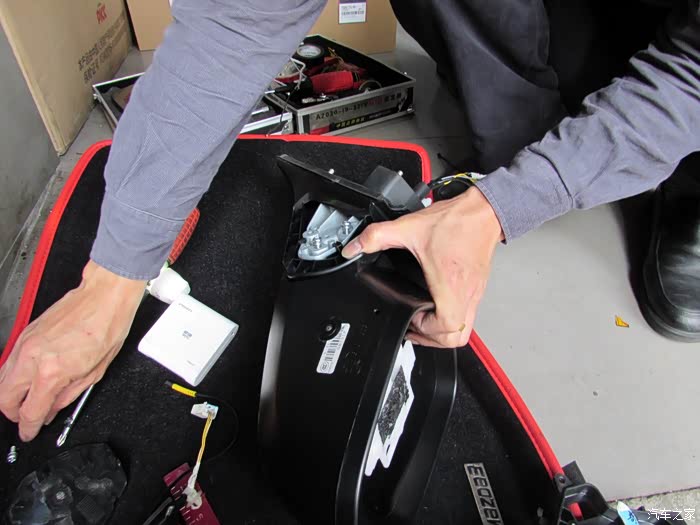

按照怎么拆怎么装的过程

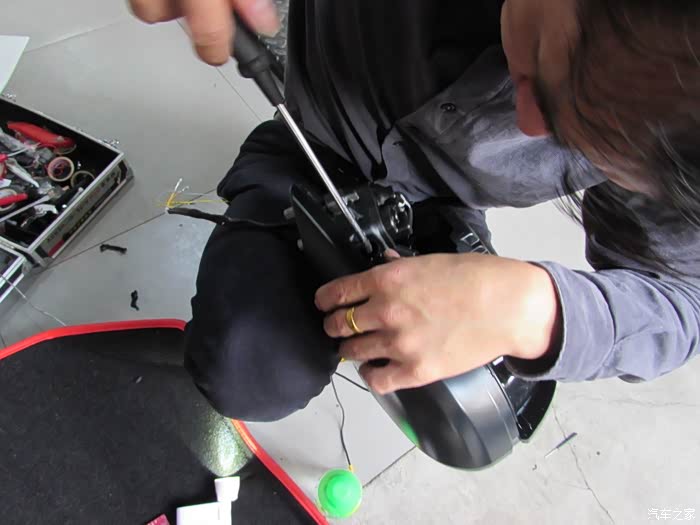

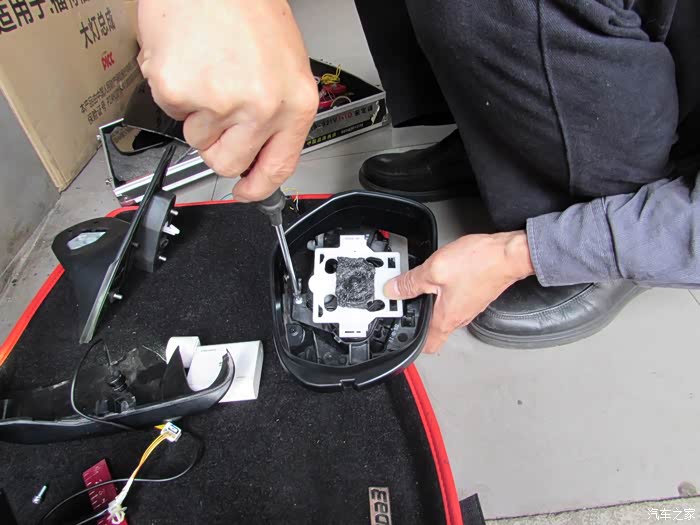

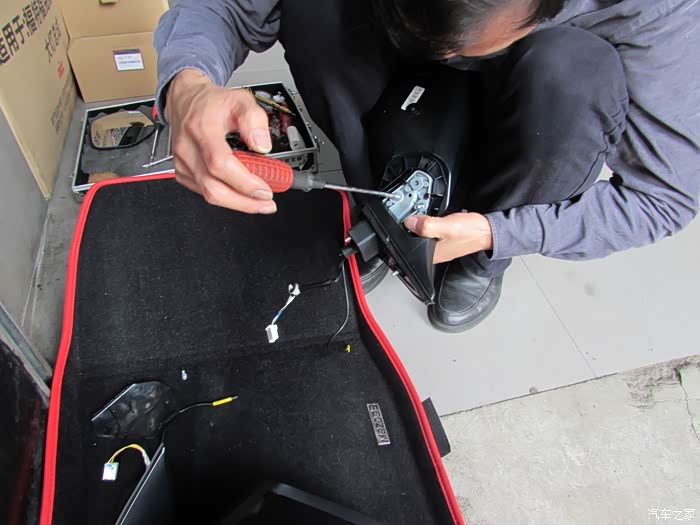

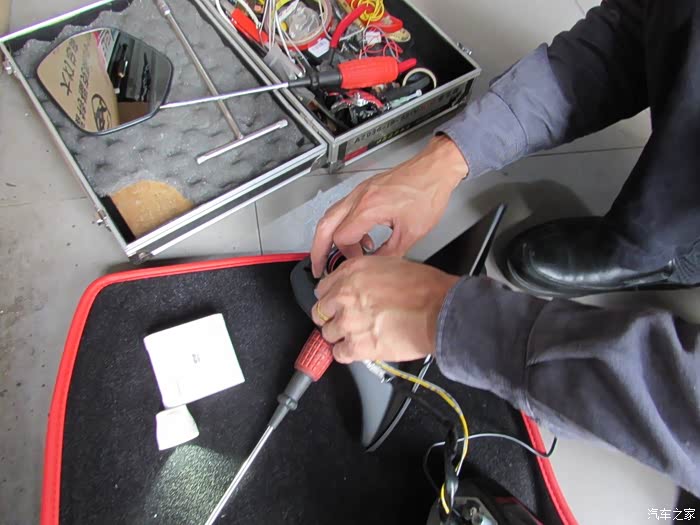

上螺丝
原位装回
最后走好线之后再装回，记得用防水胶布贴好
对好卡扣后用力按紧
装好了
最好把所有的线穿过底座去
这里可以用穿线器来辅助一下
可以用硬一点的铁丝或者尼龙扎带代替，穿过去后用胶布贴好，拉过去
穿好了

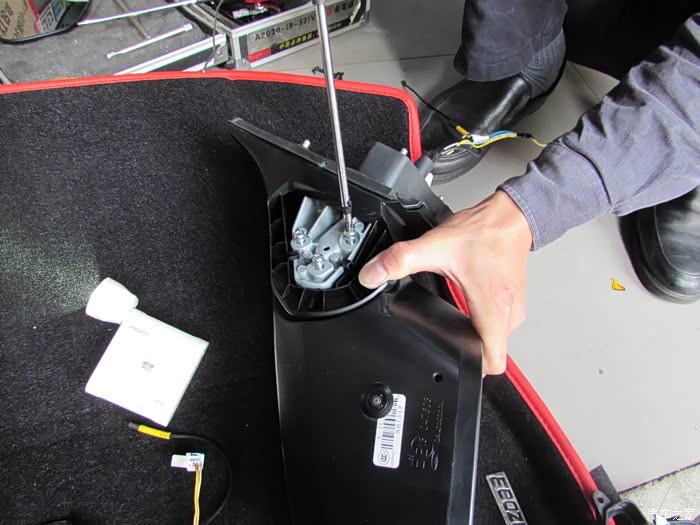

上螺丝
把线捋好
第二个后视镜也是一样的步骤
装上车

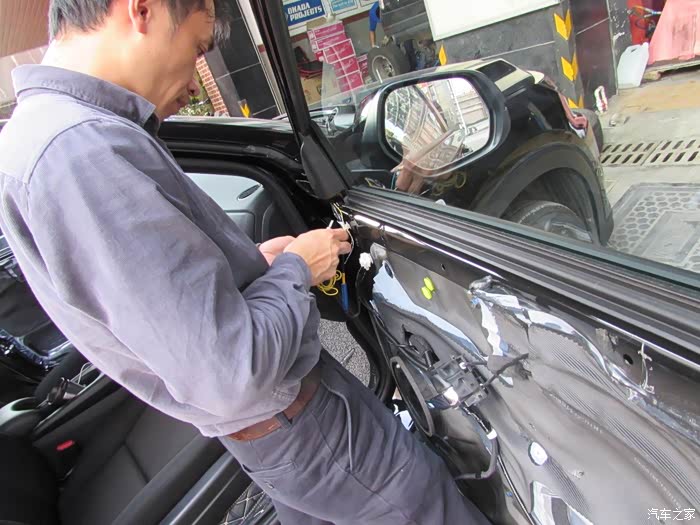

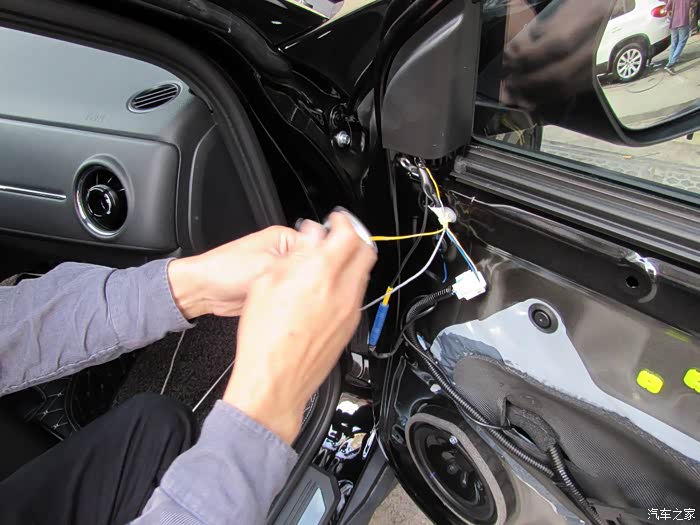

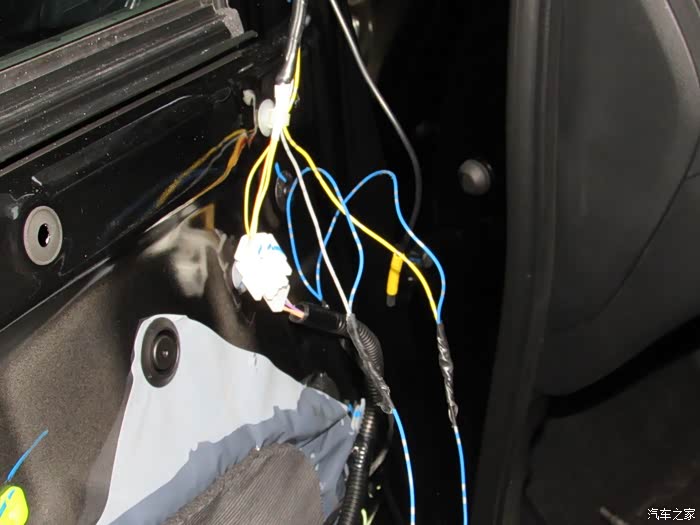

把插头对插好，多出来那两根线是点击的线，待会要接一根延长线到主驾驶的控制器去
用的是0.3平方的日标线，用的德标的也是一样的，只要线的大小是一样的，某宝0.5元一米。
接好后的延长线

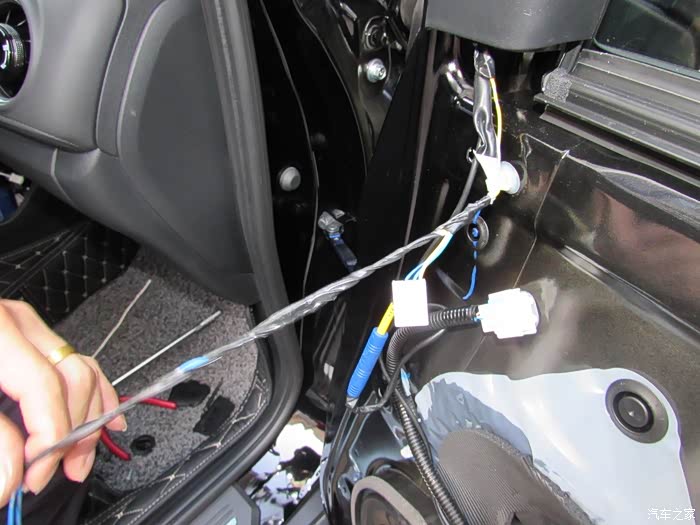

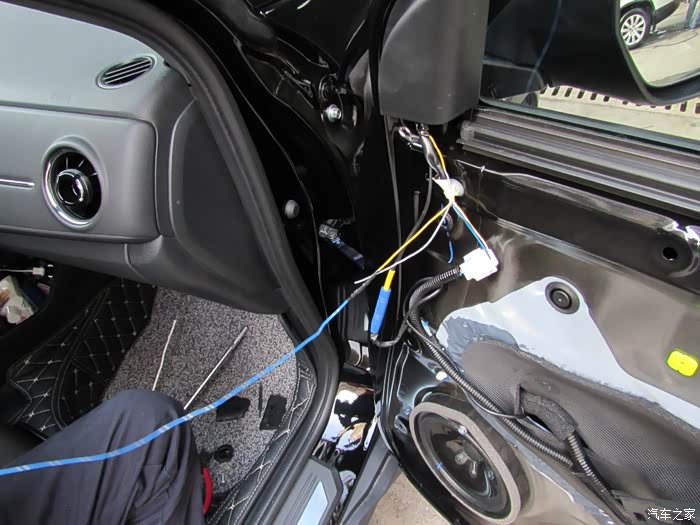

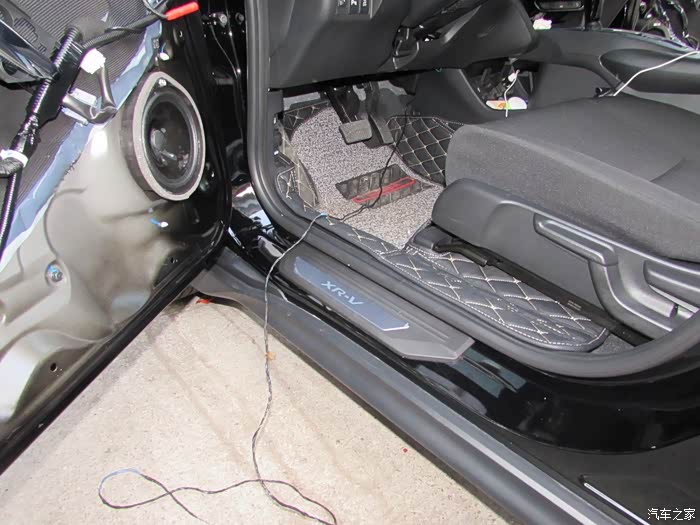

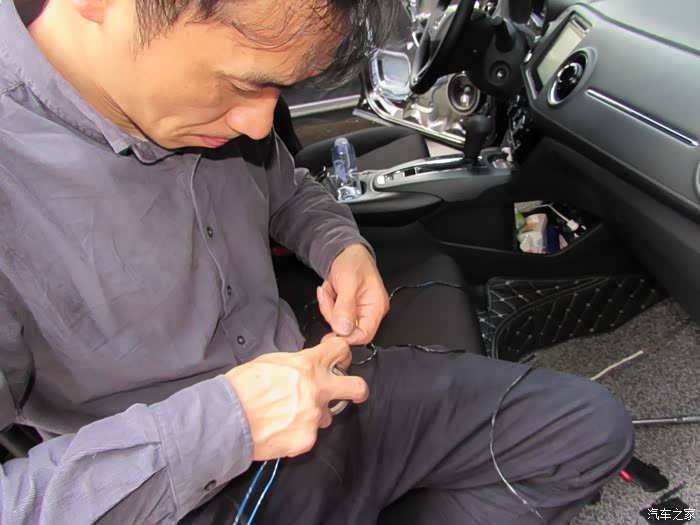

两根延长线接好之后就可以准备穿线了

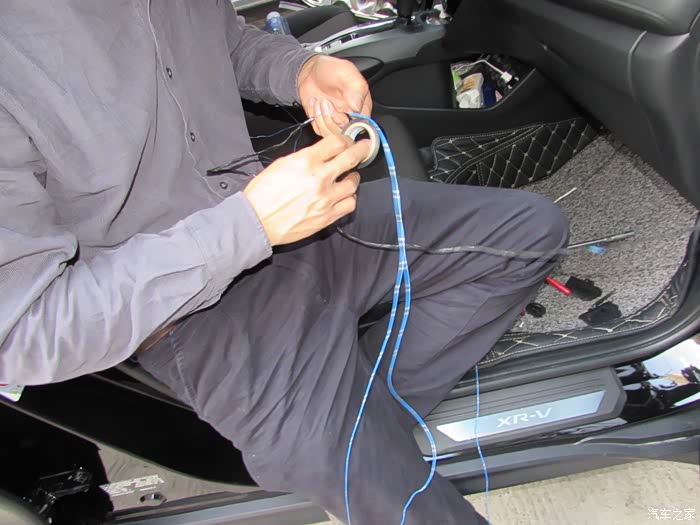

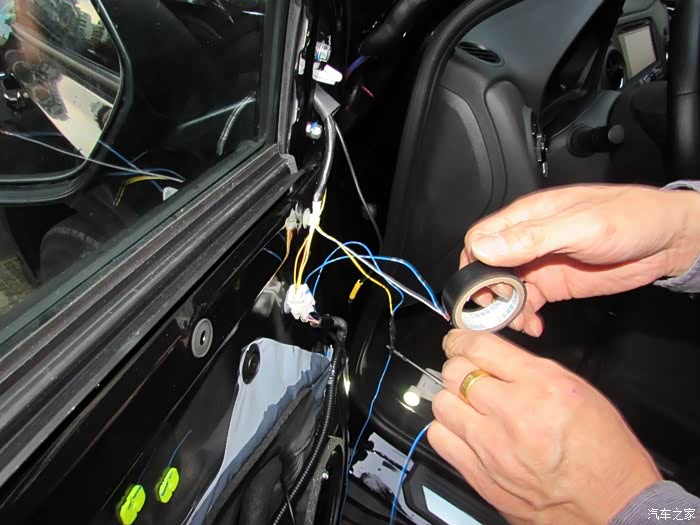

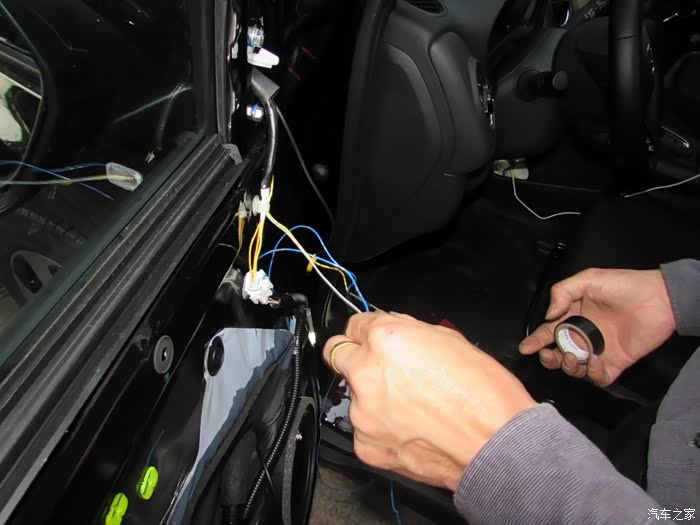

用防水胶布包好。
师傅很专业，是专门做汽车改装的，做音响改装也做了很久，对汽车线路也很熟悉，走线的要求也很高，这里感谢“惠州GK5群斯哥”介绍的老板，问了4S店还有很多地方对这个改装都表示不会。

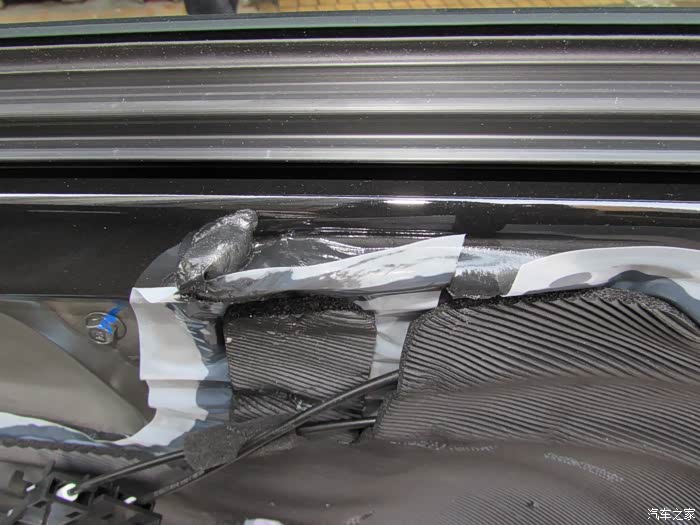

每一个地方都是用防水胶布包好的
包好后的线
这里吐槽一下本田，用的什么胶，好恶心

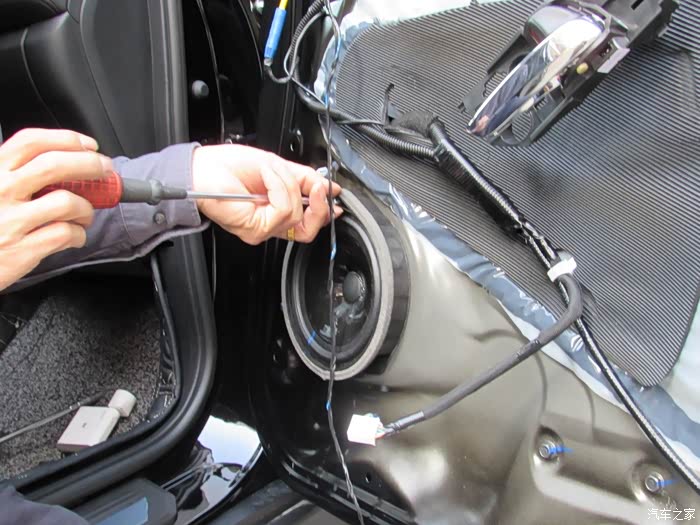

拆音响

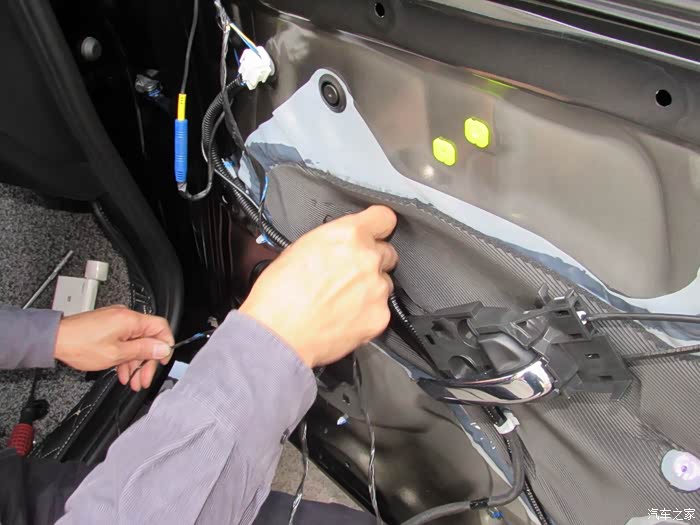

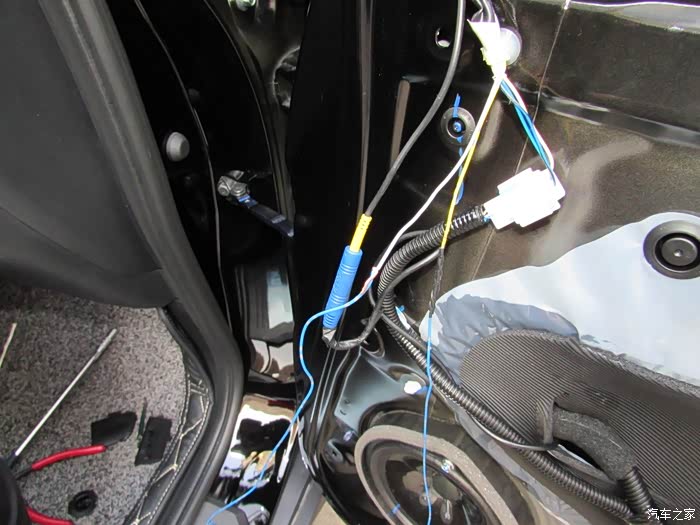

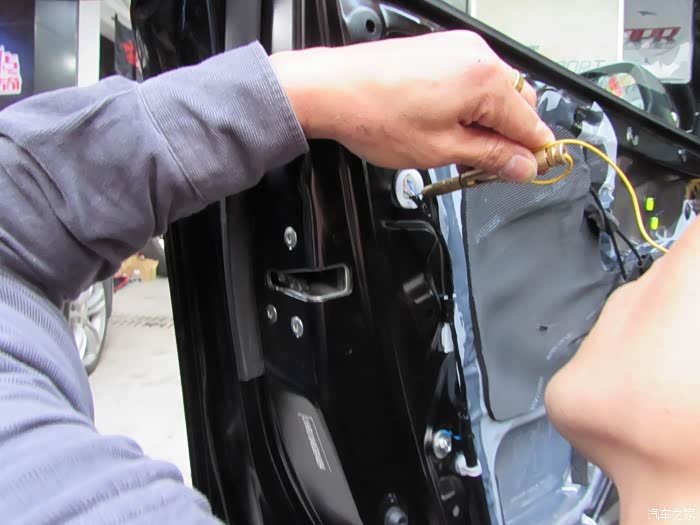

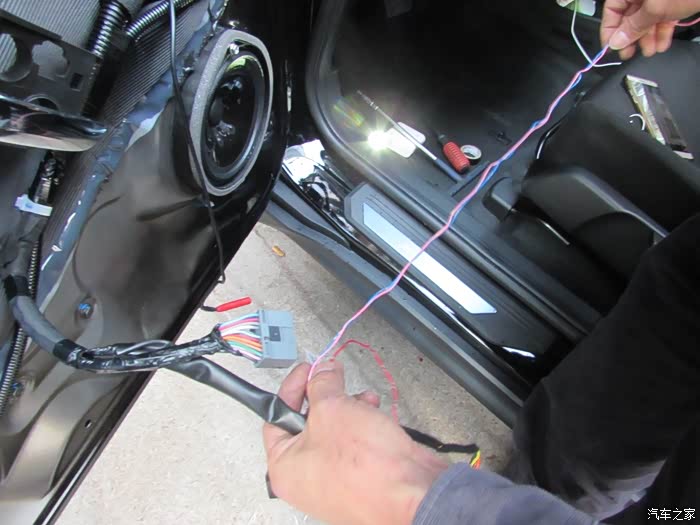

把线穿过去这个地方，跟着原厂的线来走

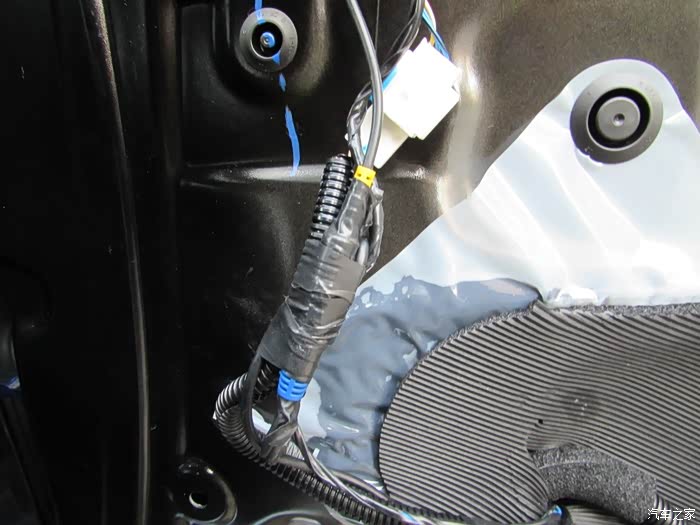

穿好后，这里用防水胶布固定好，跟原厂的线一起绑着
这样就完美了
嘿嘿，达到了我的要求
把那个胶管拆下来
师傅的每一个走线都是完美的。
相当复杂

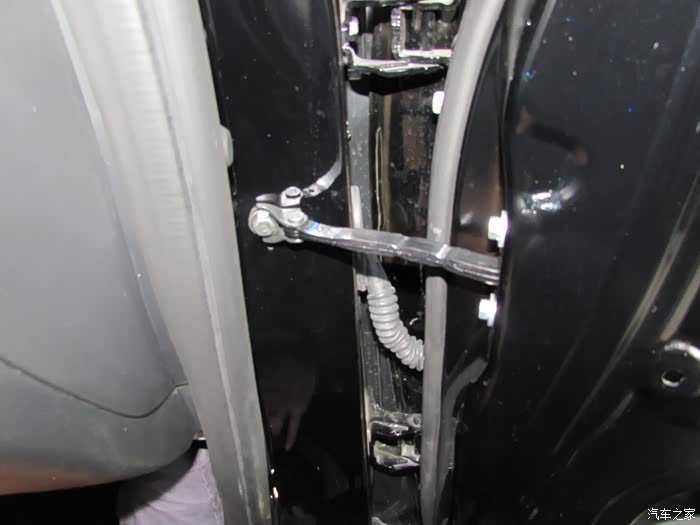

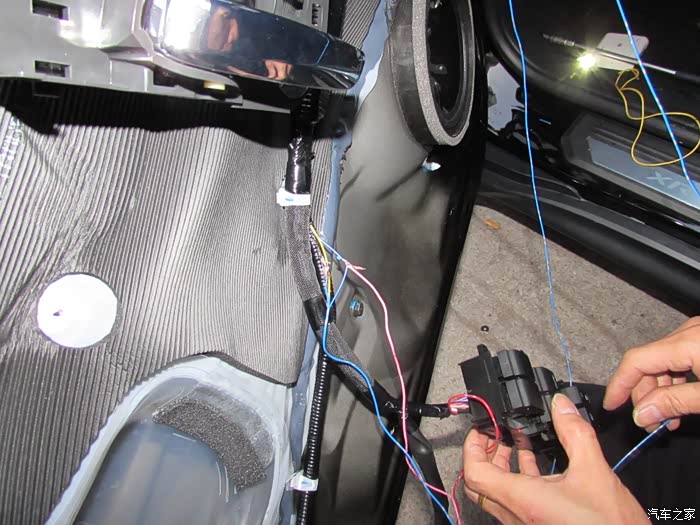

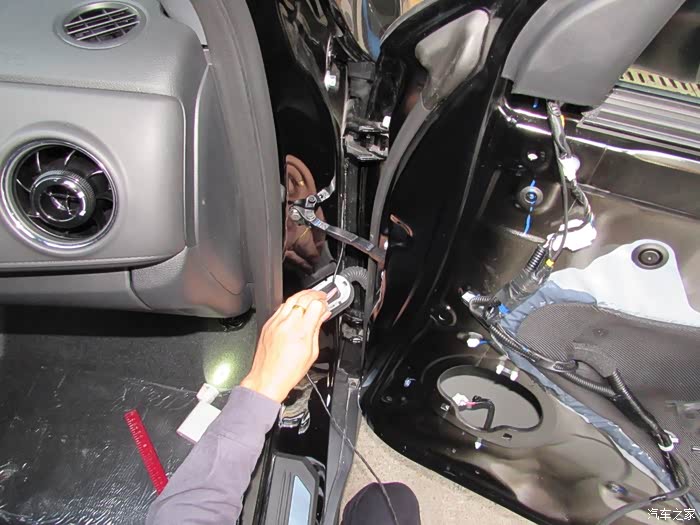

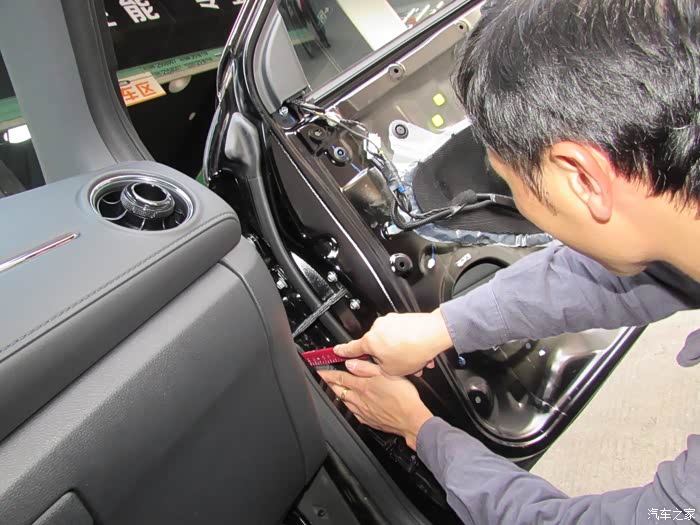

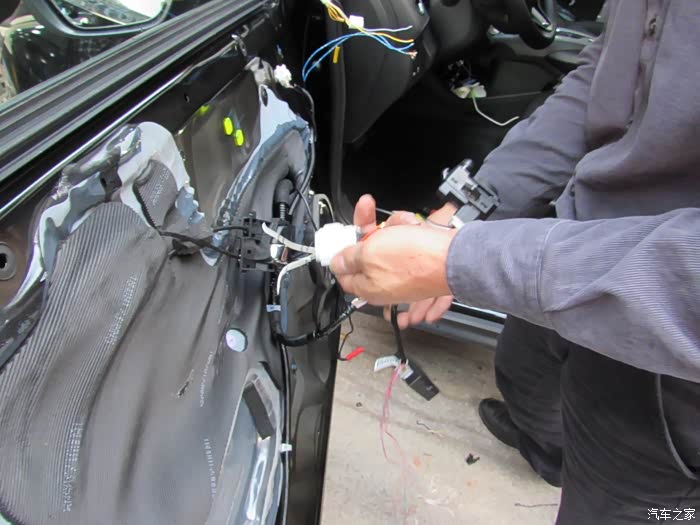

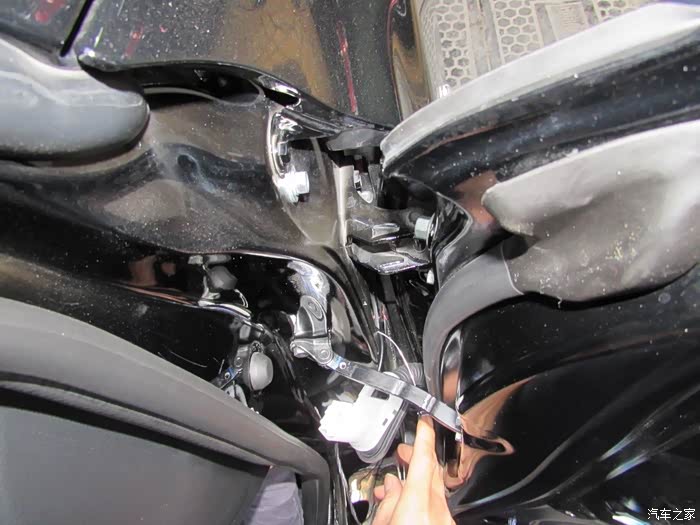

门这里有个白色的东西要拆下来穿过去那个线
拍几个细节

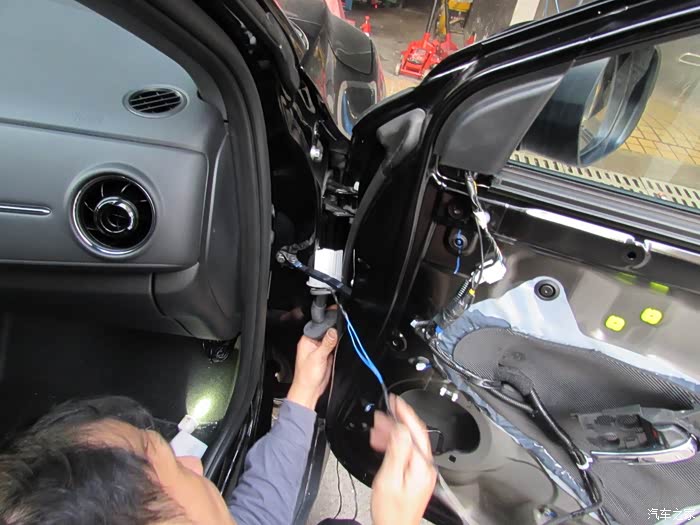

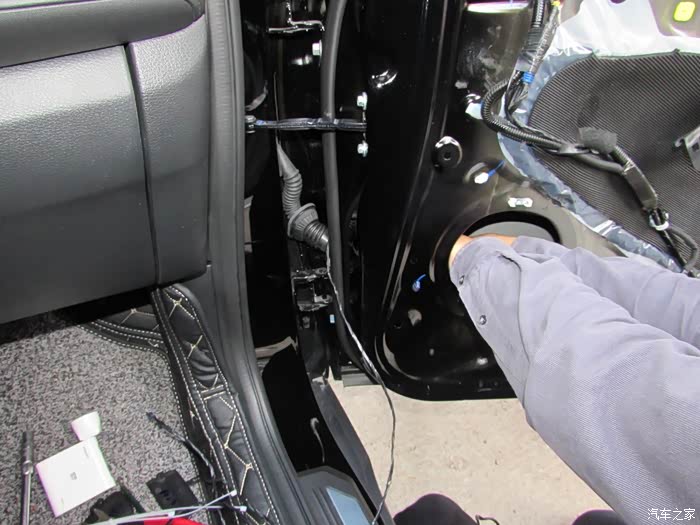

穿过去就好了，这里就要要考验一点耐心
反正就是这样走线。挺需要耐心的

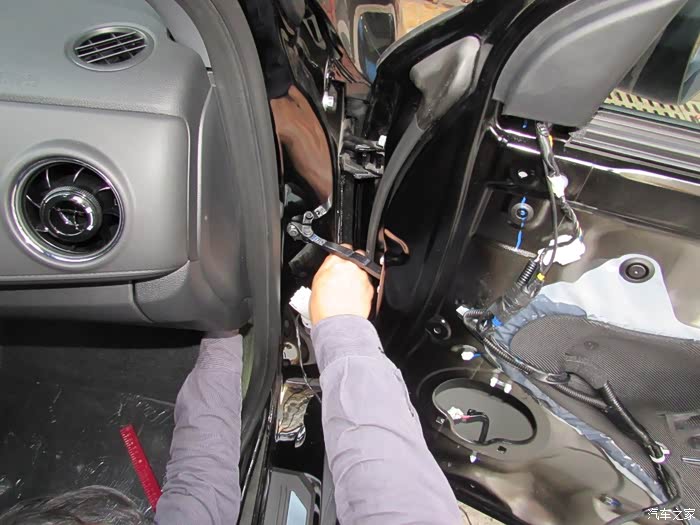

然后把线从中间这个地方穿过去
我在这边拉着

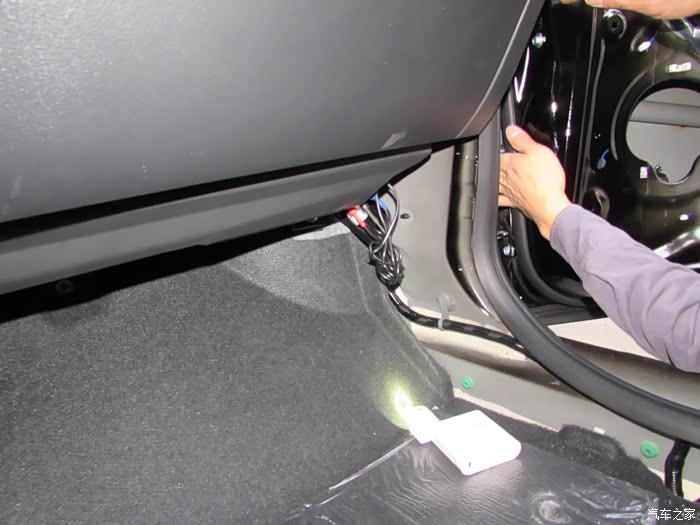

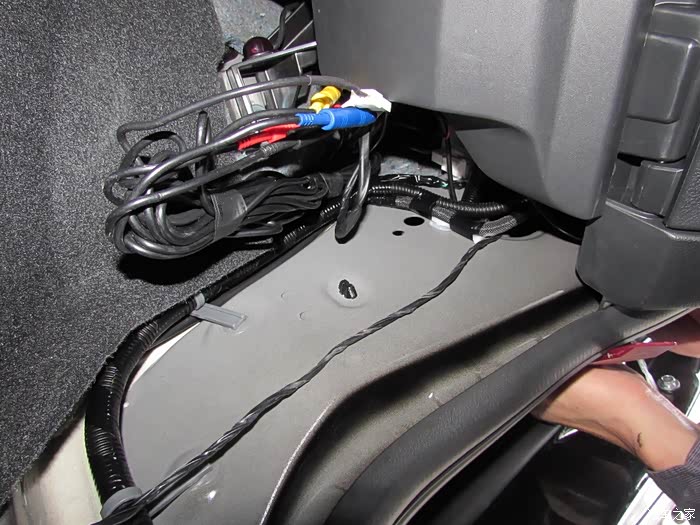

收线，把线跟着原厂走
装回装饰板
线穿过来了
然后藏在这个原厂线的位置
拉开这个棉
藏好，完美

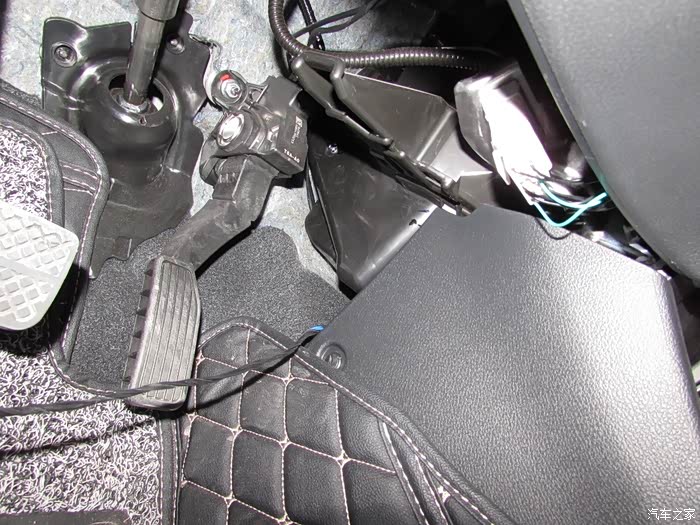

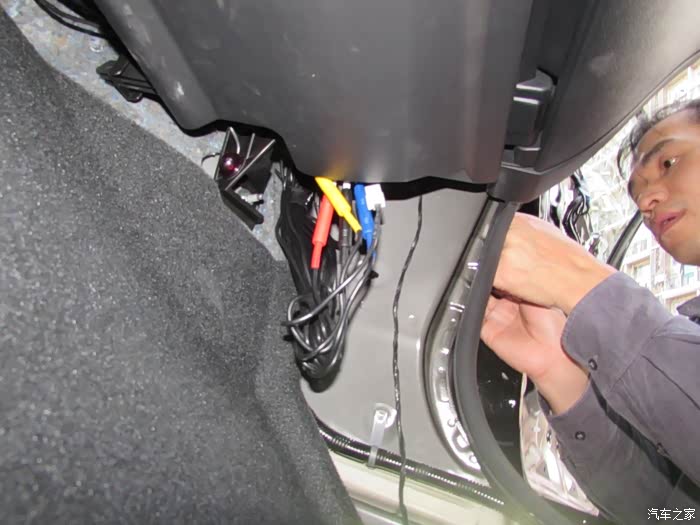

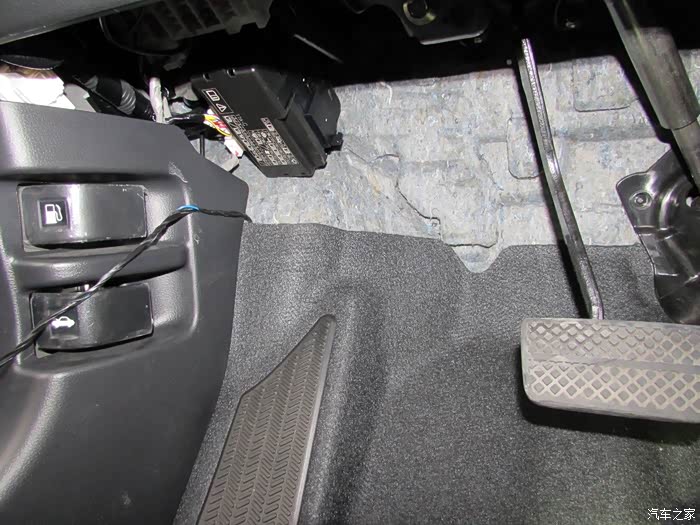

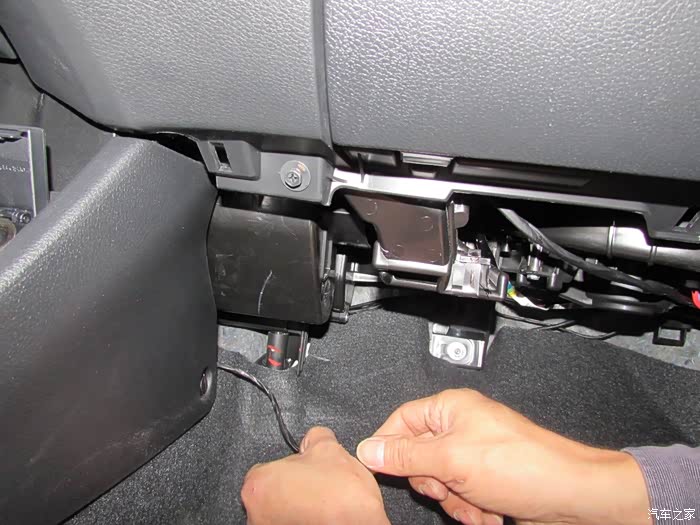

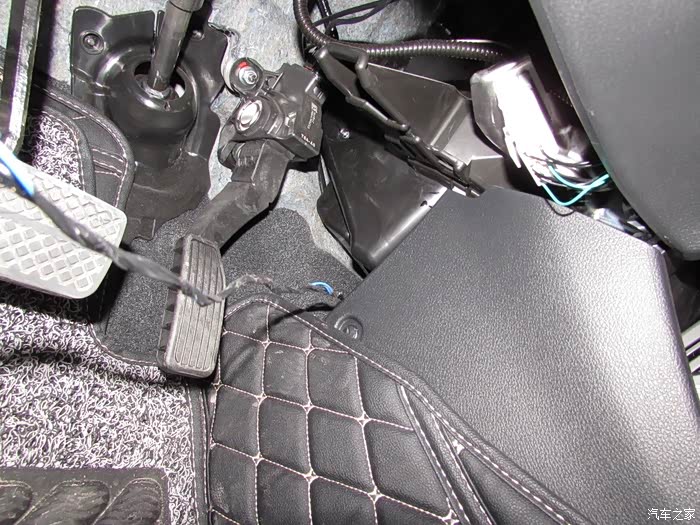

从这边走出来

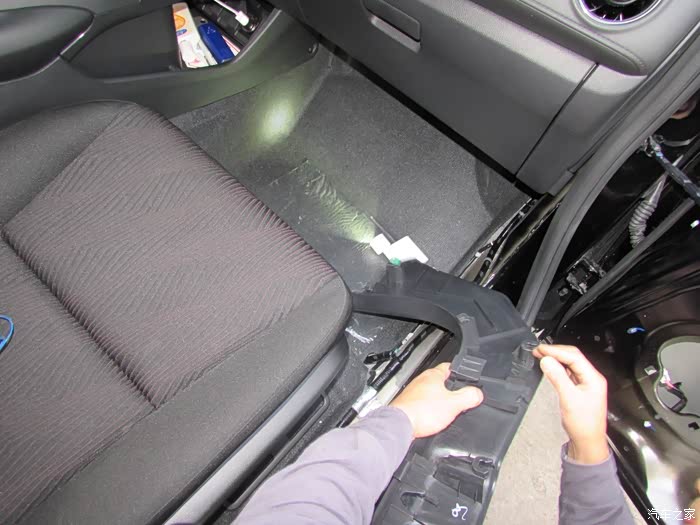

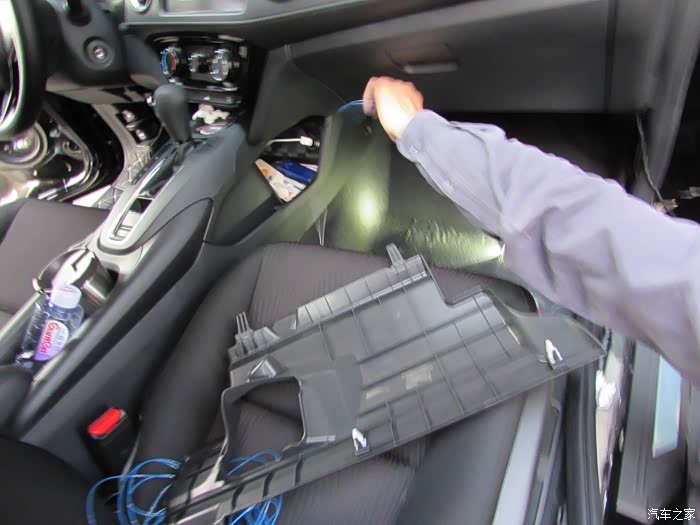

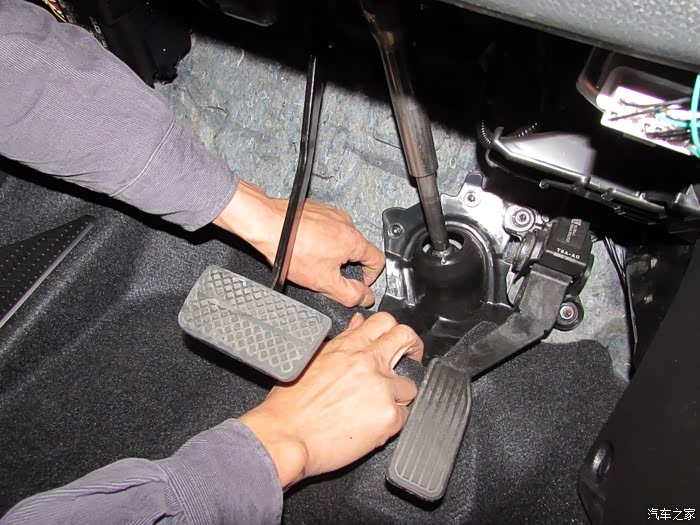

也是要把装饰板给拆了

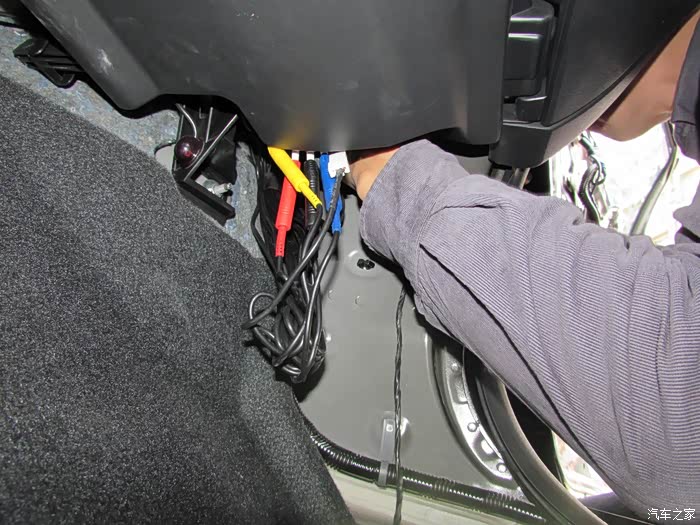

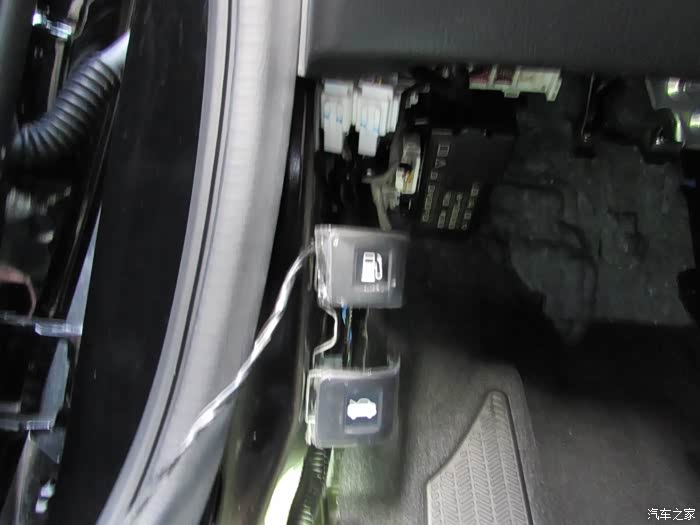

这里要看清了，需要接线的

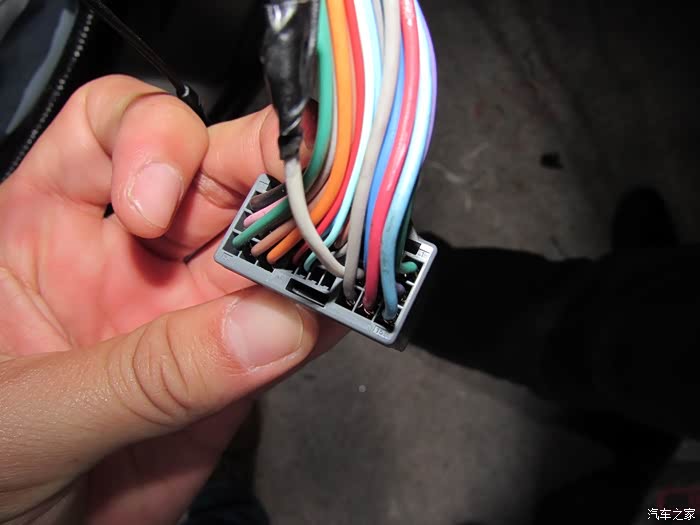

折叠器这个粉红色和蓝色的线分别是：开锁线和锁车线

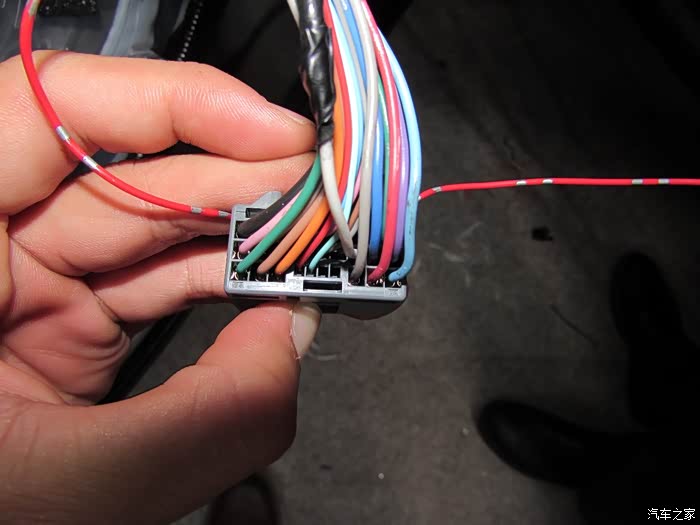

红色那根线插在第二排，把图放大了看
红色那根线接了白色插头后，直接插在里面
忠诚卫士全能版：四门一键升降，锁车升窗，还有很多功能，建议各位买的话，一定要买全能版，别觉得省下那几十块钱，用到后面你就知道有多方便有多爽了，

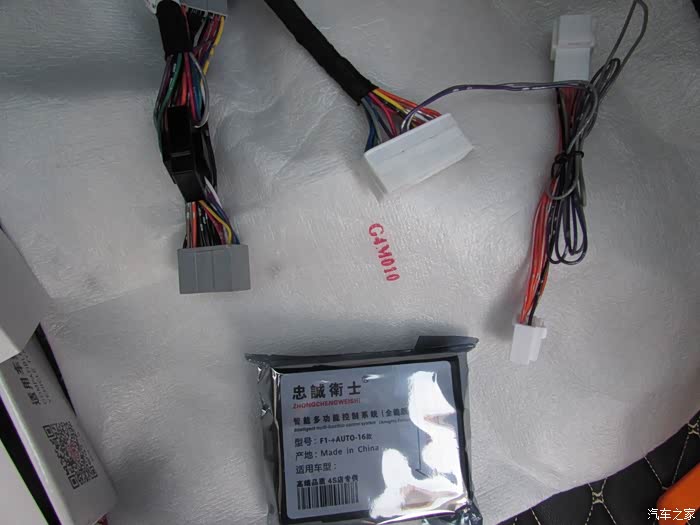

全家福，可以直接对插

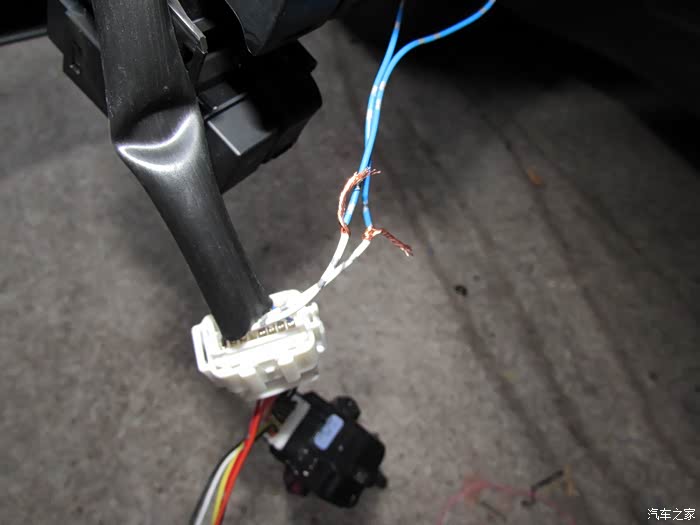

这里穿过来的副驾驶的后视镜点击电源线，接在主驾驶的线上面，别像我一样买了两根一样颜色的线，这里接的时候要测试一下，一个是负极一个是正极，
一个正极一个负极，意思就是说把左边后视镜的正极线接右边后视镜的正极，然后延长到总成控制器上面，不懂的看图
把这个电源线接到后视镜控制器插的位置自己看图

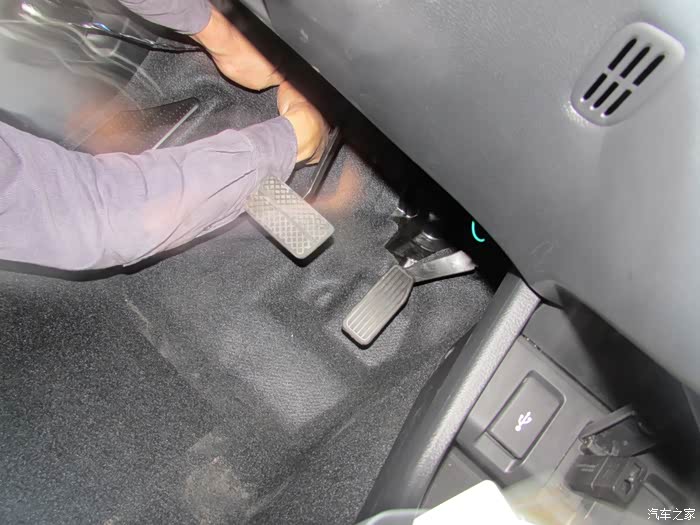

测试一下锁车线是哪一条

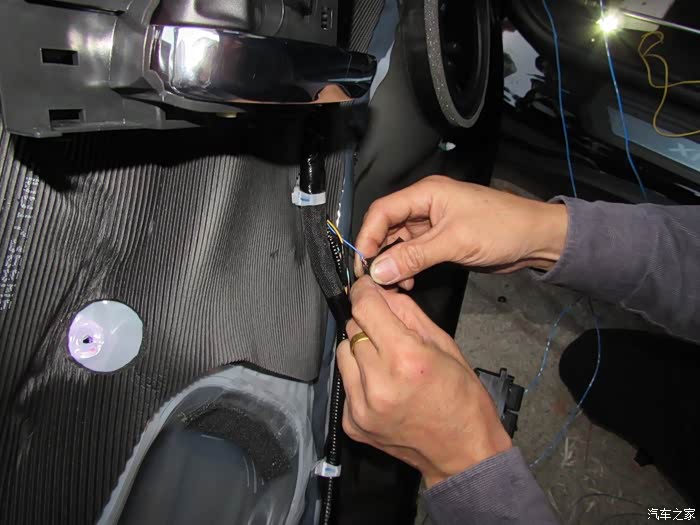

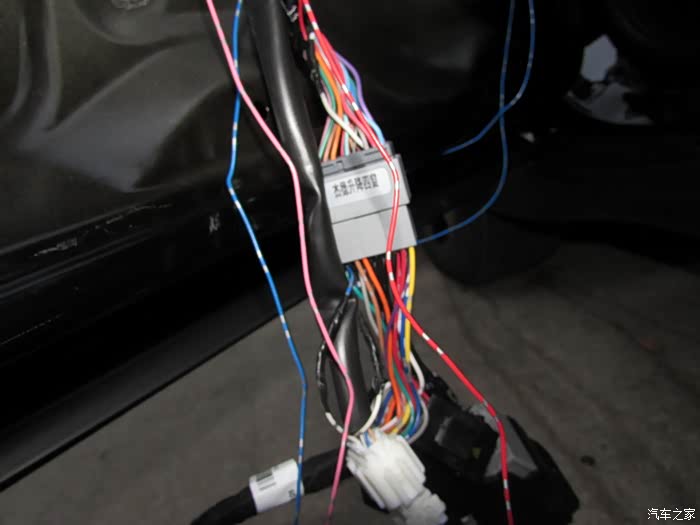

从这里剪开黑色水管，找到那两根锁车线和开锁线
接上自动折叠的控制器上面去

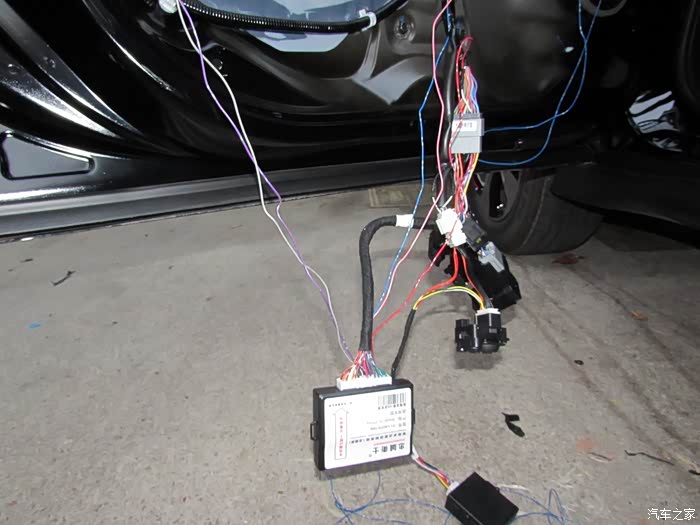

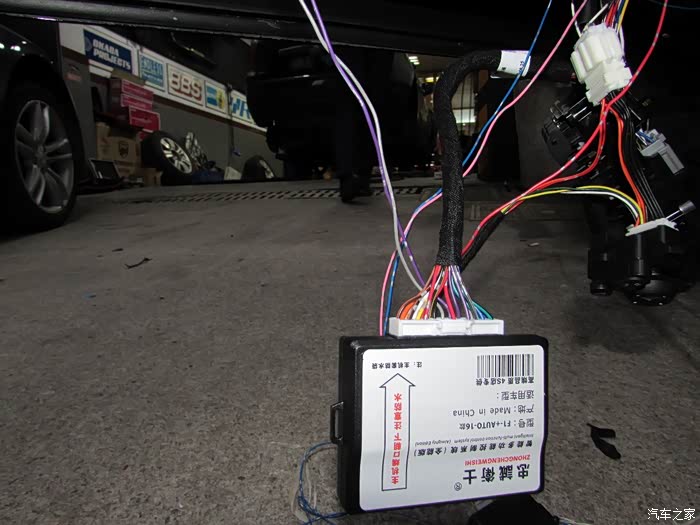

忠诚卫士机器对插
完美了，全部装好

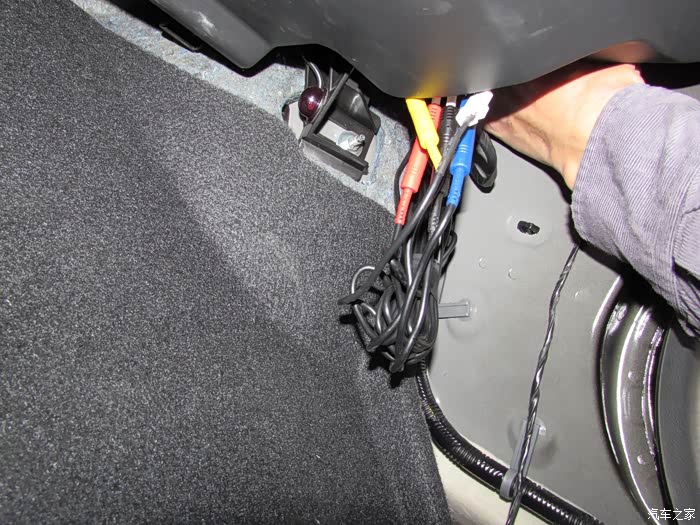

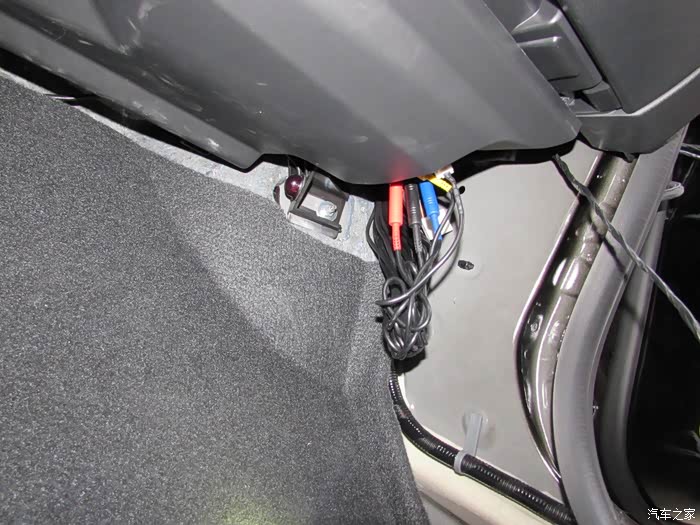

这些线看着好乱，师傅全部用防水收好

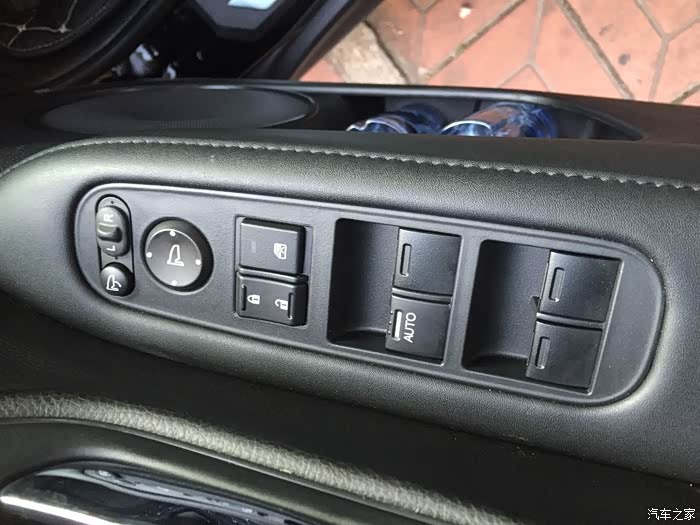

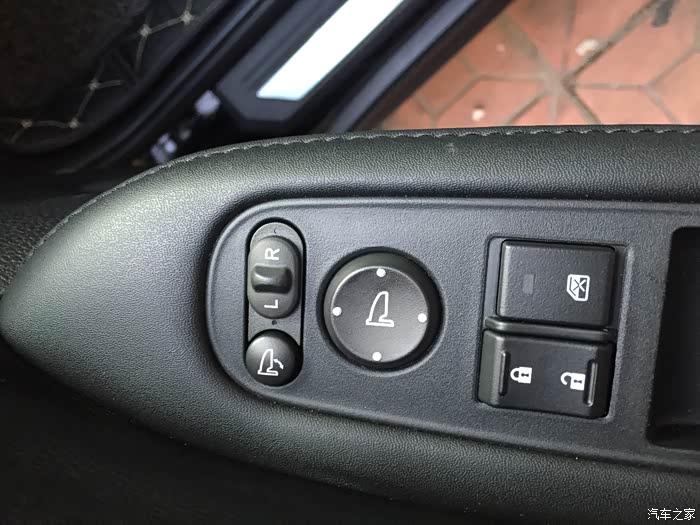

原厂的效果
完美

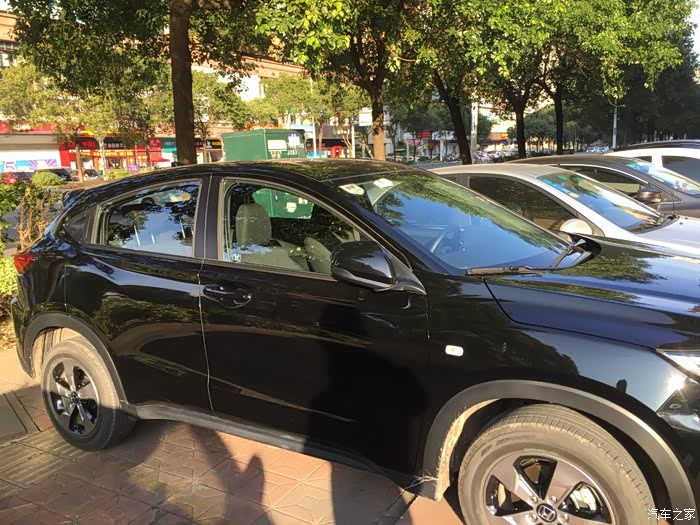

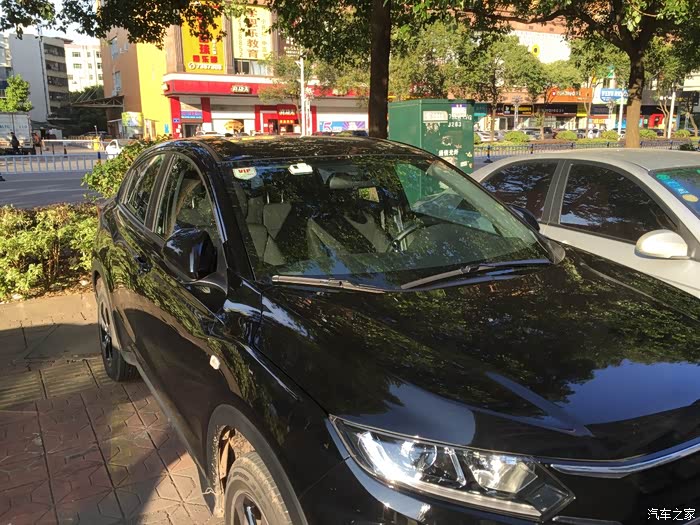

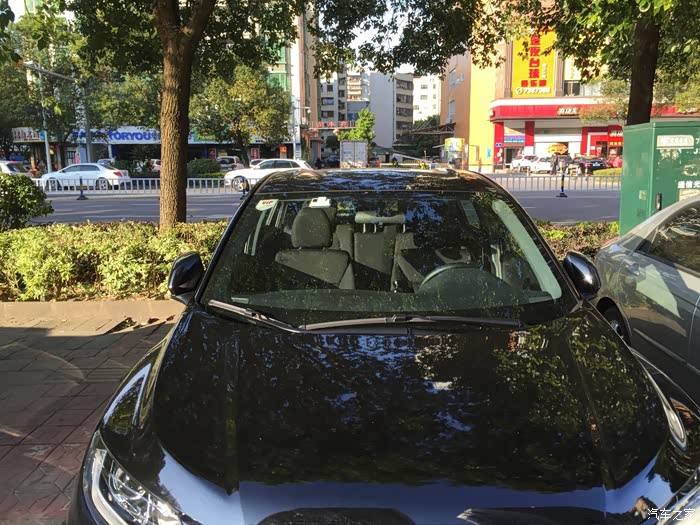

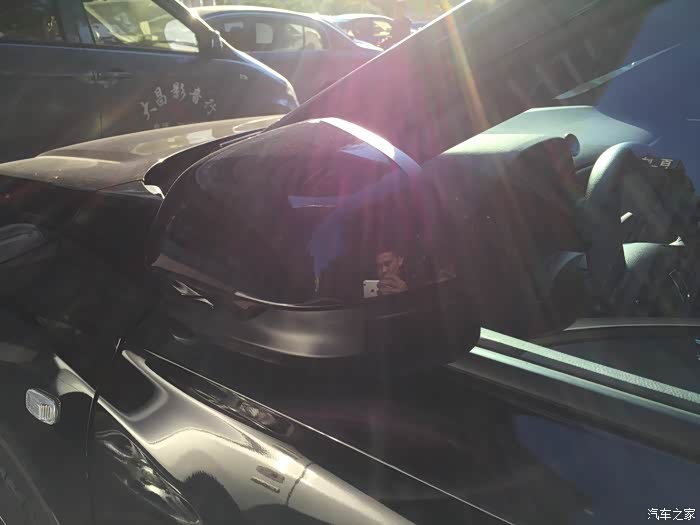

锁车折叠，开锁展开
一眼就能看得出有没有锁车
心情愉悦

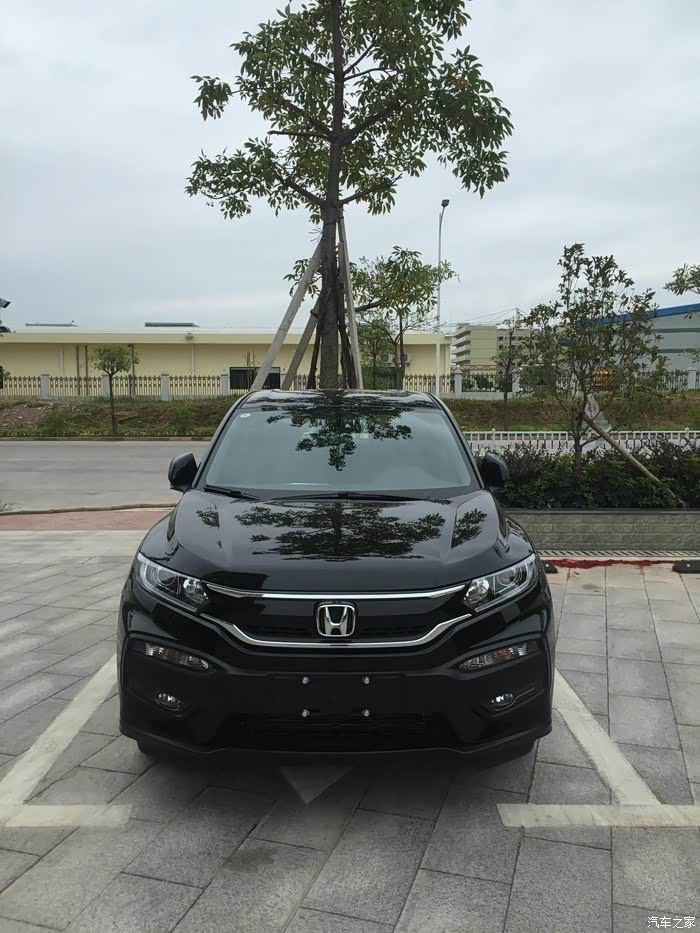

效果图
