25款宝马3系宁波的客户，前一段时间在店装贴了隐形车衣和玻璃膜，由于车子出厂的时候没有HUD平视显示系统，这个功能其实挺好用的，平视一些车辆的信息可以在HUD上门显示，开车起来挺方便的，安装HUD需要在前仪表台处挖空，这个就相当考验师傅的经验和手艺了，开的不好的话，HUD盖板的地方看上去很丑的，所以这个活手艺很重要。

宝马新款3系安装HUD平视显示系统需要的配件如下 1：HUD机头一个

2：HUD盖板一个

3：支持HUD的仪表模块一个

4：高配光感一个

5：HUD线材一套

安装好以后需要对主机，仪表和BDC模块等进行设码，宝马硬件安装好以后，不编程，功能是不来的。

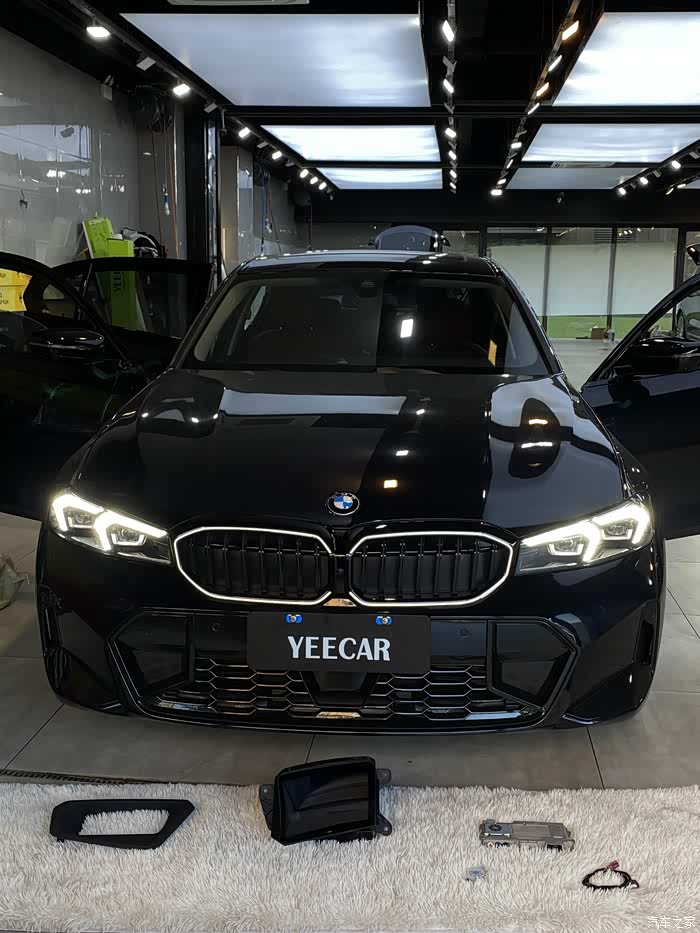

这个是宝马三系安装HUD所需要的全部配件。HUD机头，仪表模块，HUD盖板，高配光感，HUD视频线材

平视显示系统

利用平视显示系统可通过驾驶员视野范围内的挡风玻璃显示信息，例如导航系统提示或行驶速度。平视显示系统直接安装在组合仪表后面的仪表板上。平视显示系统由组合仪表 (KOMBI) 控制。组合仪表 (KOMBI) 为其供电并提供图像显示数据。通过中央操作面板接通或关闭图像显示。此外还类似于组合仪表 (KOMBI) 和中央信息显示器中的显示提供日间型和夜间型。

在组合仪表和中央信息显示器上继续显示信息。

在平视显示系统上显示的信息取决于车辆装备。可以在中央信息显示器上用控制器选择这些信息。在个人设置范围内选择的信息存储在组合仪表 (KOMBI) 中。

提示！

平视显示系统中显示内容的可辨识性会被下列因素影响：

特定的座椅位置

平视显示系统盖板上有物品

太阳镜带有特种偏振过滤器

潮湿的车道

不合适的灯光

功能描述

在最新一代的平视显示系统上可以显示下列信息：

检查控制信息

行驶速度

导航提示

组合仪表中的选择清单

驾驶员辅助系统

运动模式显示

越野模式显示

提示！

BMW 夜视系统也可在平视显示系统中显示人体识别和动物识别功能的警告符号。

与早期的 Service Pack 2018 相比，显示面积增加了高达 50％。色彩空间也进行了扩展

图像水平位置

另外还具有平静的全视图。此时平视显示系统中的显示将会减少至最必要的内容（车主手册）。

背景亮度可通过雨天 / 行车灯 / 雾气 / 光照传感器进行调整。雨天 / 行车灯 / 雾气 / 光照传感器将感测阳光照射并相应调节背景亮度。

宝马三系原厂专用HUD机头

提示！

盖罩被塑料薄膜覆盖。谨防化学品、污物和清洁剂！

更新平视显示系统后，必须注意小心定位和固定！

结构及内部电路连接

平视显示系统通过一根 6 芯插头连接与组合仪表连接。

APIX 数据导线用于从组合仪表向平视显示系统传送图像信息。

APIX 是为满足车辆中的数字视频运行要求而专门开发的。此数据导线此外满足电磁杂散 (EMV) 方面的最高要求。此数据导线可以在车辆中多次使用。这时带宽最高 1 Gbit/s 的未压缩数字视频信号通过一根铜导线的唯一一对芯线传递。

平视显示系统通过组合仪表供电。

组合仪表的供电

Kl. 31L

总线端 KI. 31 功率管接地

屏蔽

屏蔽

APIX

APIX 数据线（Automotive Pixel Link）

标准值

注意平视显示系统的下列标准值：

大小

数值

供电电压

9 至 16 V

过热保护 (断开)

105 ° C 以上

温度范围

-40 至 85 °C

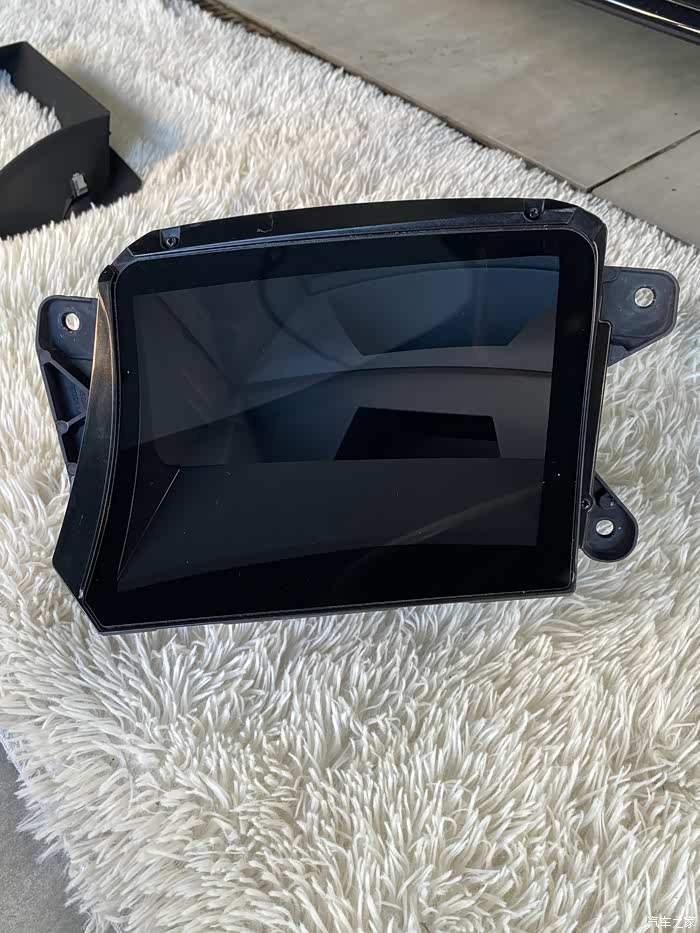

宝马HUD盖板

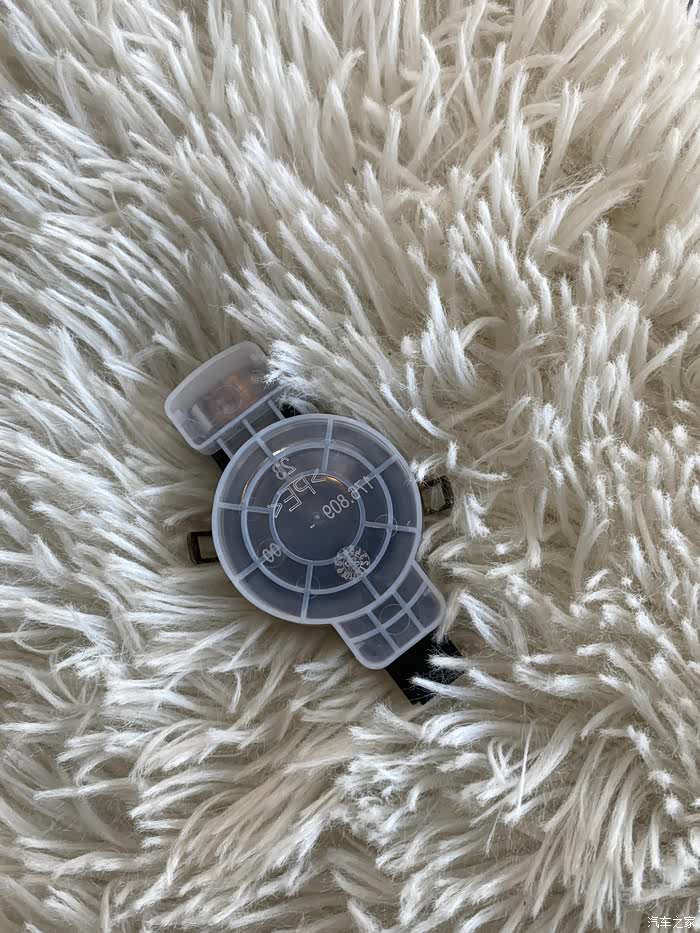

高配光感

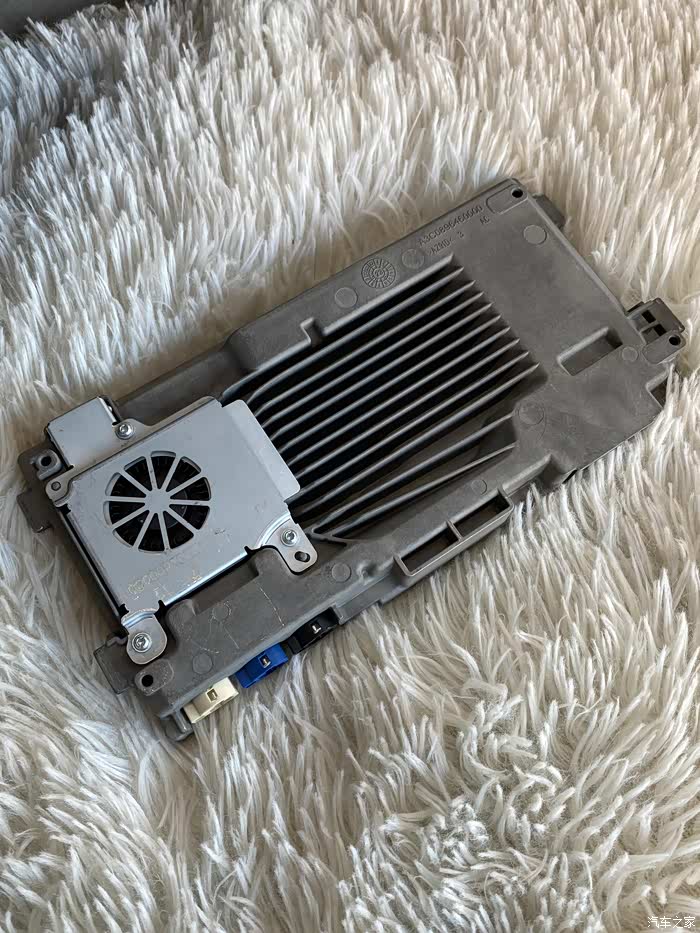

主持HUD的高配仪表模块

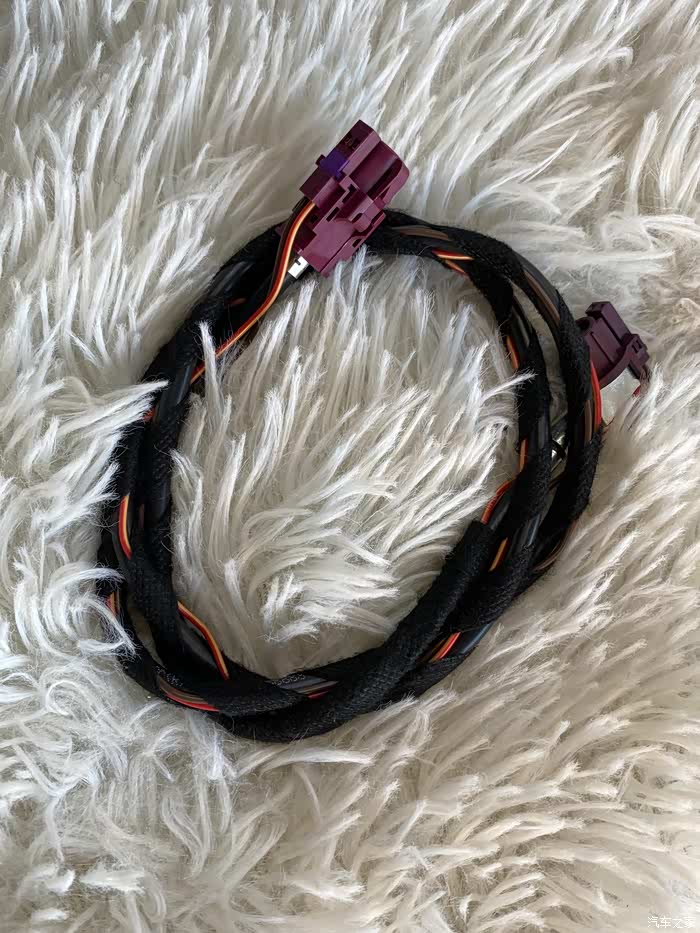

安装HUD所需要的线材

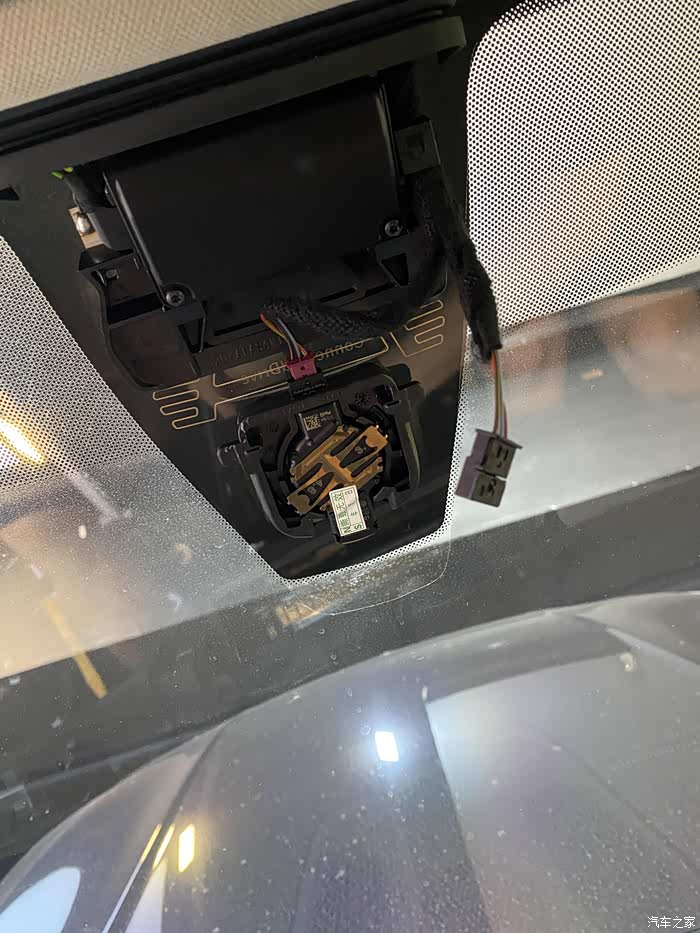

安装好的高配光感

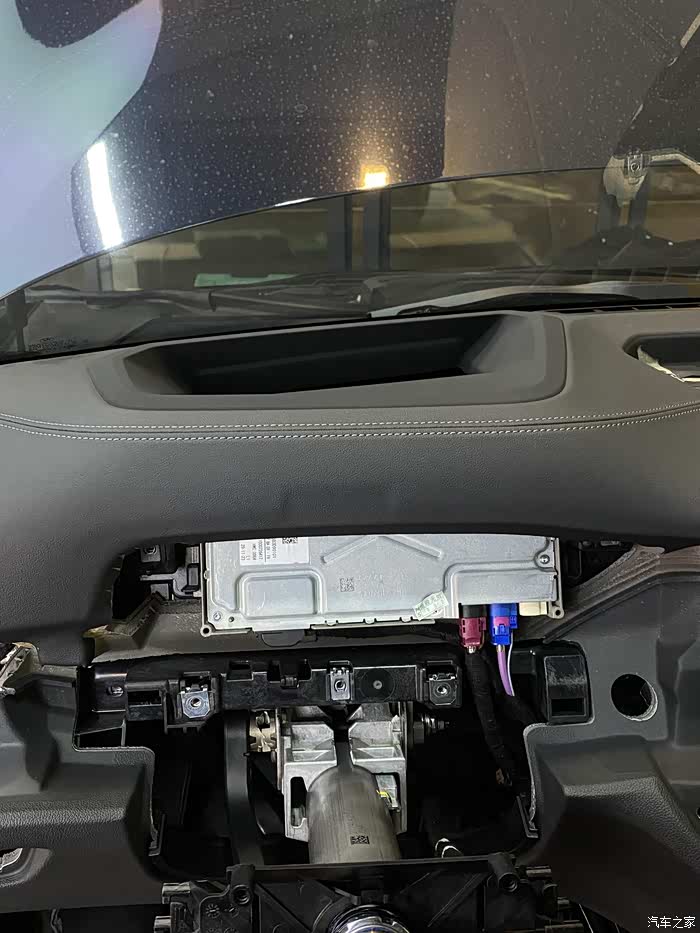

原车的仪表模块在转向机上方

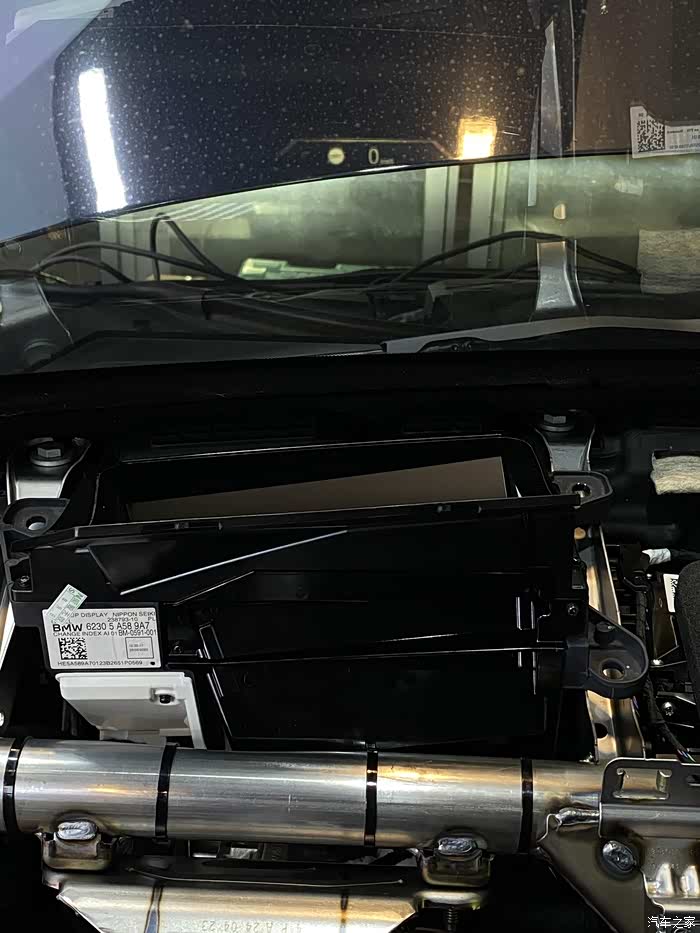

宝马三系HUD机头

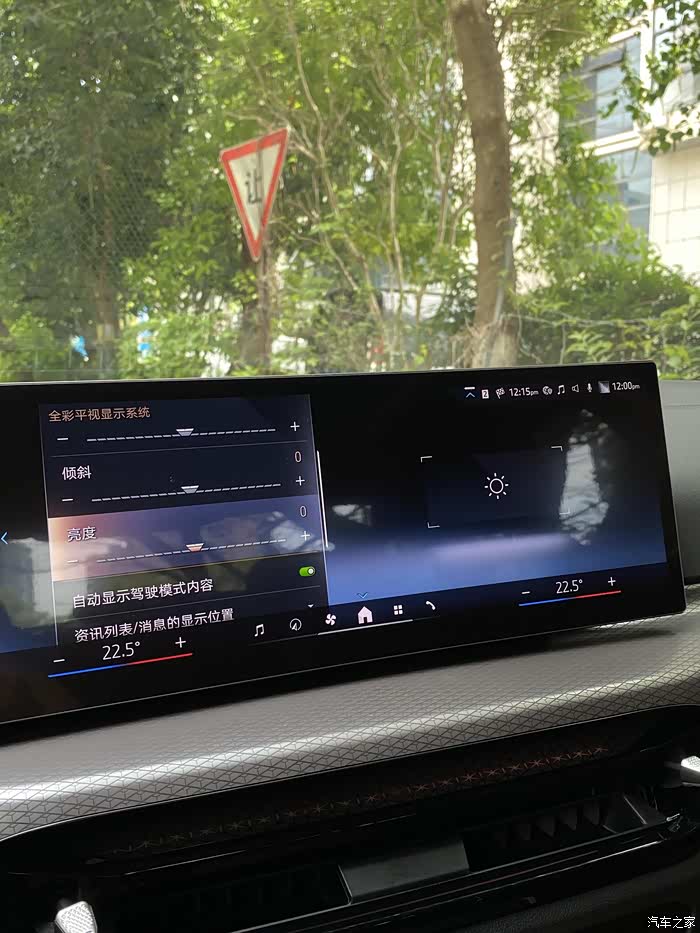

编程以后主机显示的效果

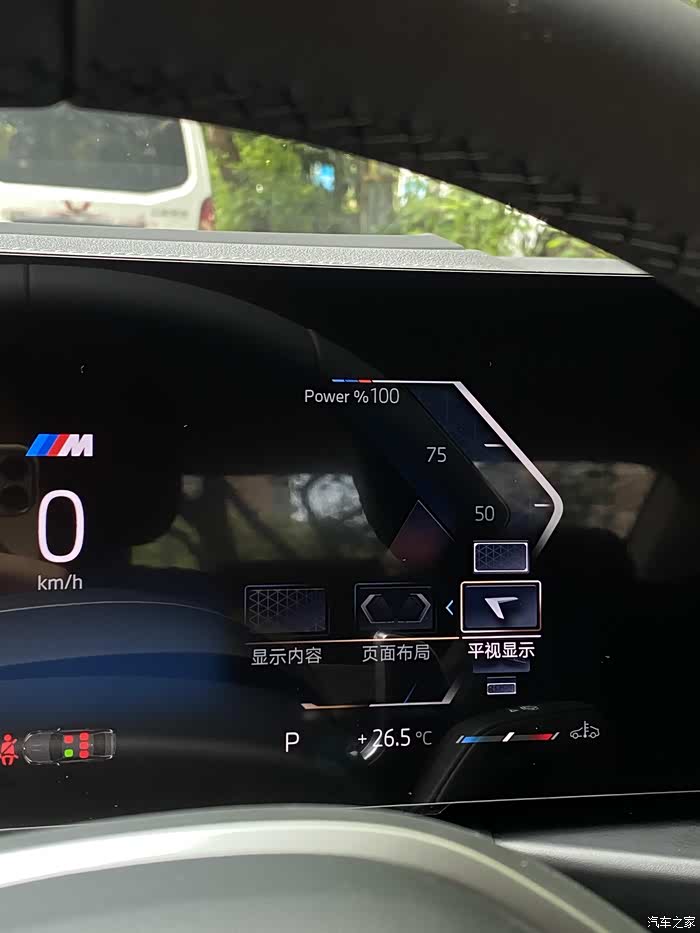

HUD机器显示界面

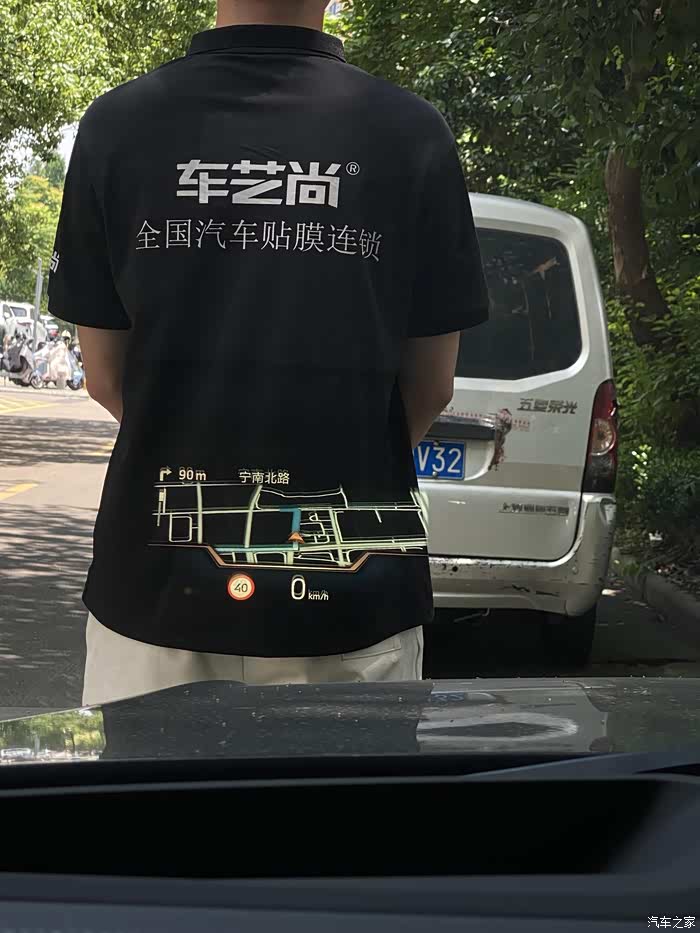

安装好以后的HUD显示效果
