改装初衷
自从购入五代森林人(SK,19款~24款预计),为了改善车机的体验,前前后后折腾了多次,也分别发了帖子,如下。
第一弹:19-21款森林人车机的一种降噪方法
https://club.autohome.com.cn/bbs/thread/fb89ebafdbfd2e68/89051216-1.html
第二弹:19-21款森林人车机root和安装软件步骤(不限版本)
https://club.autohome.com.cn/bbs/thread/dec77a72703f5592/92312250-1.html
第三弹:19-21森林人安卓大屏一体机DIY
https://club.autohome.com.cn/bbs/thread/a435f174ecba38c1/101494385-1.html
第四弹:五代森林人车机第四弹(终章)
本帖。
本帖在第三弹的基础上,按照新的方法做了安卓大屏机和五代森车机的融合,完善了细节和整体的完成度,手工过程也简单。此贴也是抛砖引玉,为自己动手改车机的TX提供参考。
不出意外,此贴也是五代森林人车机改装的终章。
先说下原车自带的好帮手车机的优点:做工好,严格遵循车规标准,收音机灵敏度高,虽然是代工,但严格说也属于斯巴鲁原厂机,稳定性好,带原车质保,使用简单。如果没有换机的强烈想法,原车机是能够安稳长久的用下去的。
再说说原车机的不足之处,硬件配置较低(2+16G),内存小,存储空间小,运行速度较慢,安卓版本较低,车机没有内置协议(因此缺少动态轨迹等功能)。音质有改进空间(详见第一弹,车机底噪、运放和功放等),车机固件版本需要root才可以安装软件(详见第二弹,20200525和20210726版本除外)。另外原车机对于改装360或者增加前视摄像头不友好,在非倒车情况下屏幕会出现倒车线。
这两年安卓大屏方案发展很快,如同手机的更新换代,一年一个样。配置高的可以的达到8+128G、自带 360、苹果carplay、华为 hicar,屏幕尺寸一般9寸起步。。。这些方案主要包括:鼎微、掌讯和方易通等。这些大屏方案有足够多的群体在讨论和支持。在现有的车机之外(包括好帮手、哈曼,松下、Sony等)提供了很好的选择。
由于斯巴鲁的车子相对小众,TB和XY上安卓大屏方案的配套厂家并没有很好的优化车机外框结构,只给了个简单的框架,外观上受到不少质疑,此外无法用原车机上面的各种按键旋钮,操作时带来不方便。下图是目前大屏厂家给的两种典型样式。
本帖主要解决安卓大屏与原车机融合的问题,包括结构外观的融合,以及内部按键旋钮控制的融合。融合的方案有两种,方案一是本帖用的安卓9寸大屏,方案二是用原车机的屏幕加安卓主机。这两种改装后的车机如下图所示。
这里重点介绍第一种安卓9寸大屏的方案,这也是我个人特别喜欢的方案。帖子中也提到了第二种方案的实现要点,满足不同的车友喜好。
之所以喜欢第一种大屏方案,是因为大屏相对小屏的视觉感受上车后还是完全不一样,此外开车时的手控操作也方便很多(例如,在收听KW音乐时,可以很轻松地点击收藏和下载)。

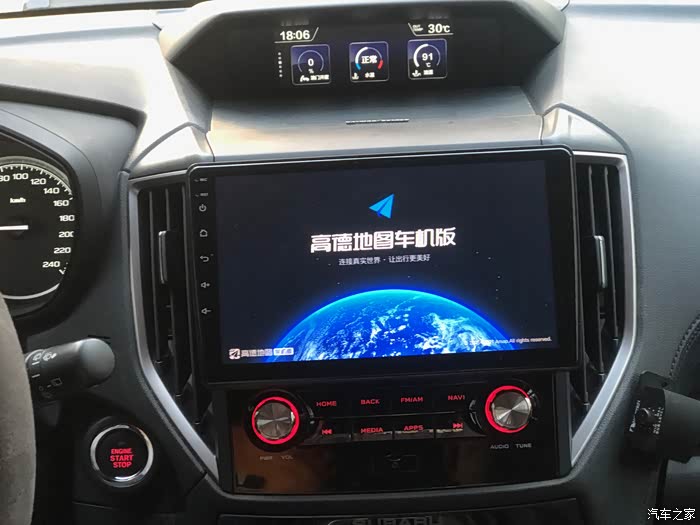

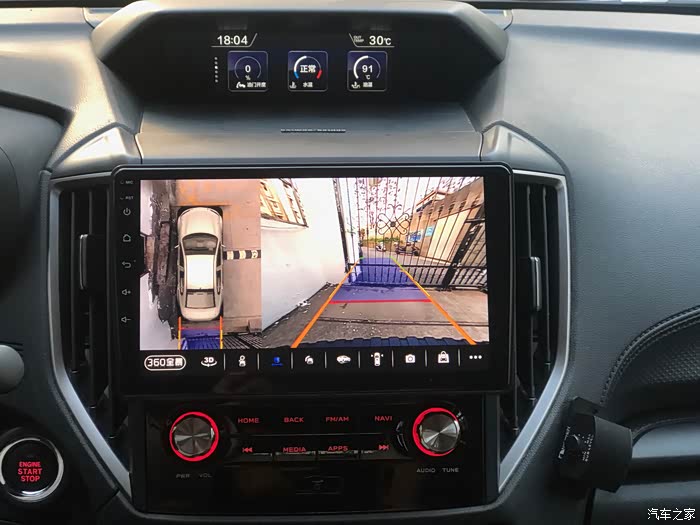

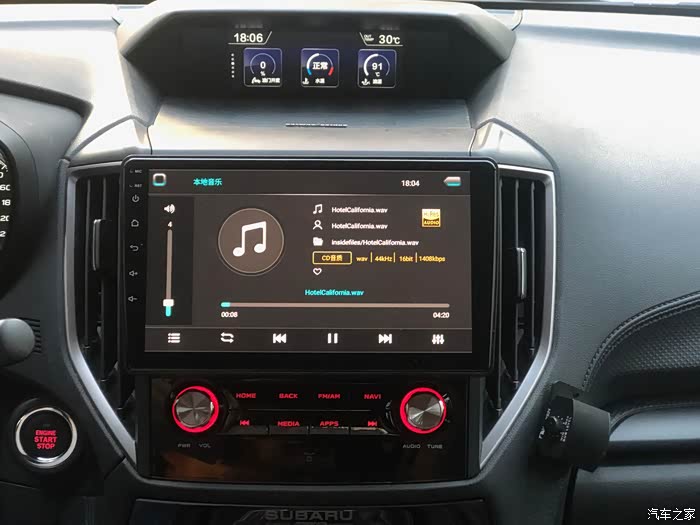

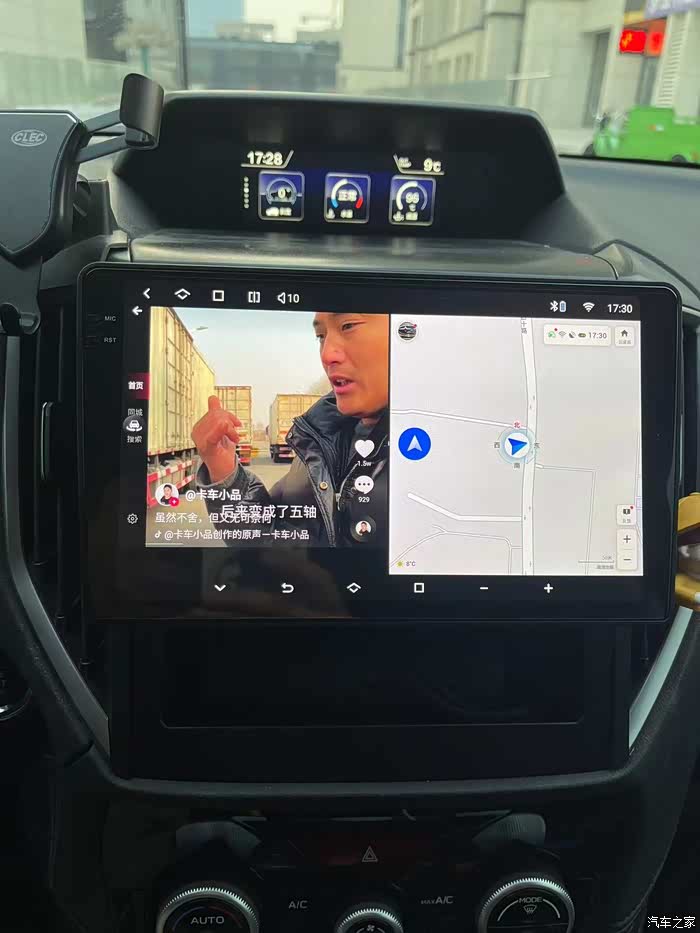

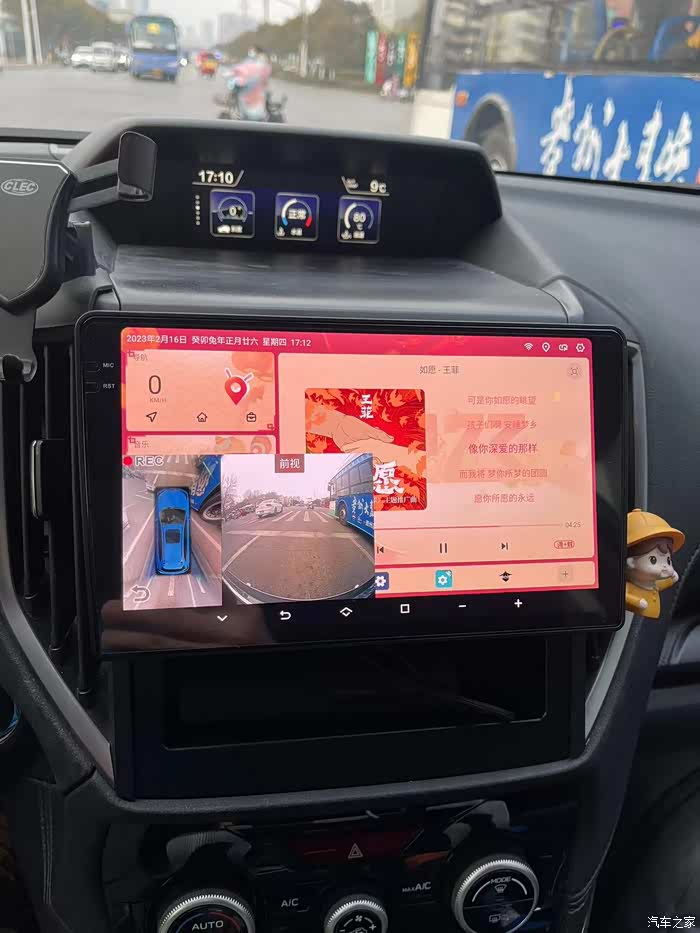

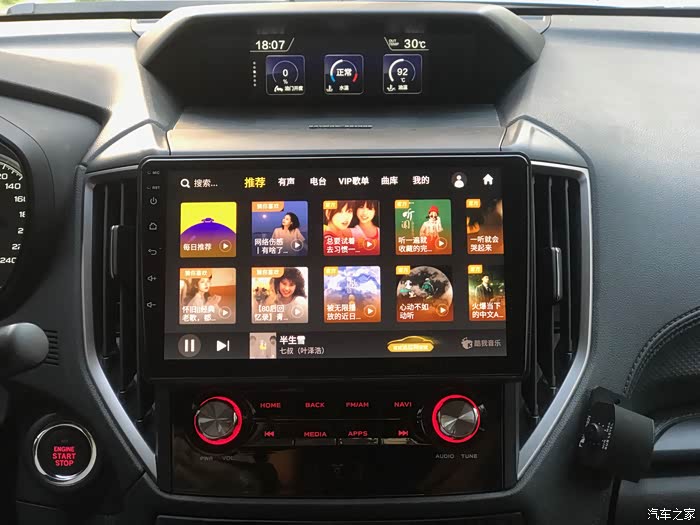

按照之家的惯例,先给下改装后的一拨效果图。

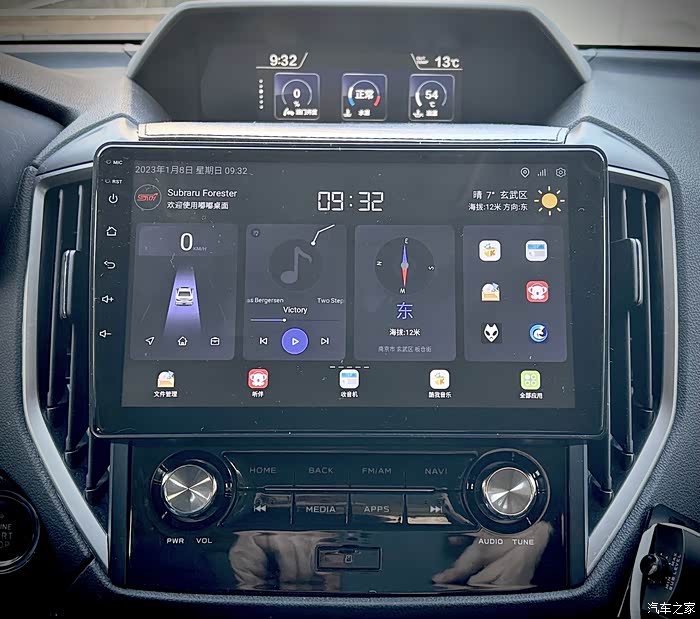

改装效果展示
下面列出了改装清单
改装清单
1、原厂好帮手车机一台,可以拆下原车机(价格0元),也可以从XY上买二手(价格约500元)

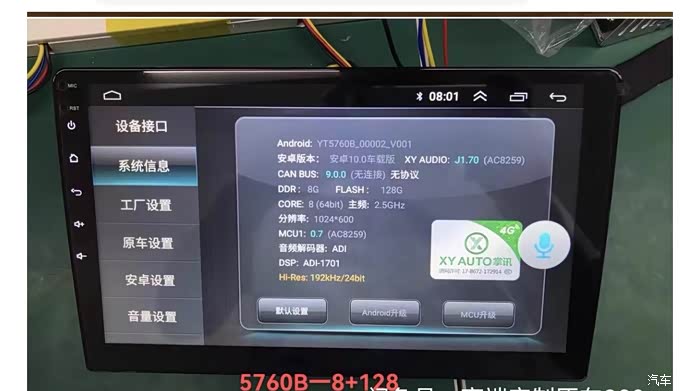

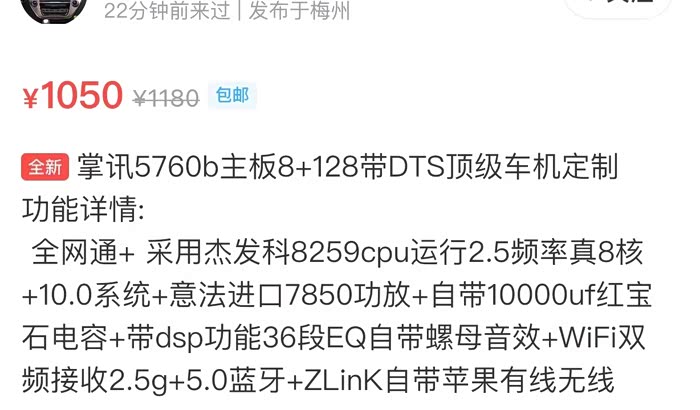

2、安卓大屏机一台,XY上购入,掌讯的机子价格500~1500不等,根据配置价格波动(内存硬盘大小,屏幕分辨率,是否支持360,是否带360摄像头)。屏幕推荐9寸1280×720。
如果用第二种方案原车屏幕(8寸,1024×600)的话,可以不买屏幕,省下200~300元。如果想升级8寸屏幕,可以在XY上单独买个8寸屏(1280×720),价格100元以内。购安卓机时和店家说好你的分辨率,主机的固件和分辨率是相关的)

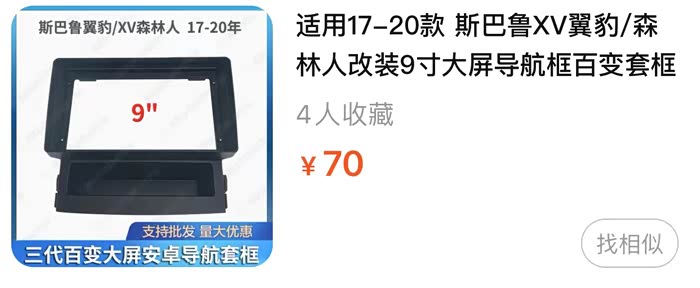

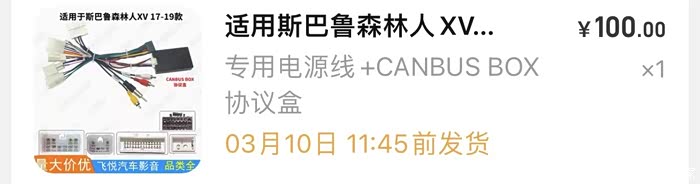

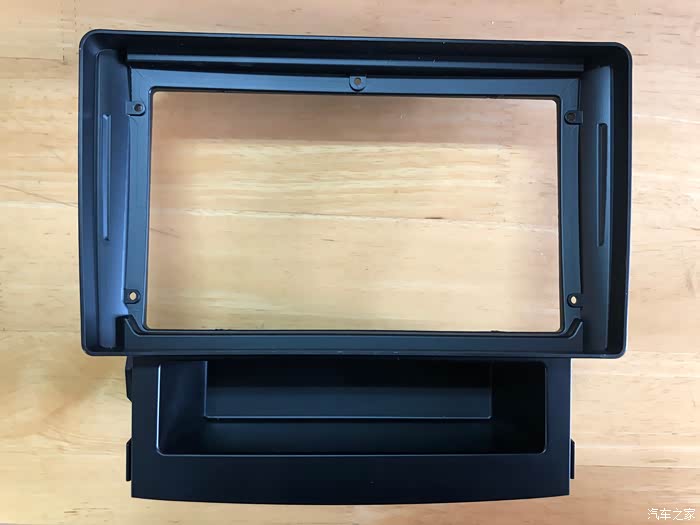

3、安卓大屏机的框架和线束,框架(约70元)和线束(约100元出头)可以请大屏厂家配好。框架用图中的款式,线束买欧迪协议盒的。
如果用第二种方案原车屏幕,可以不买框架,但线束还是需要的。

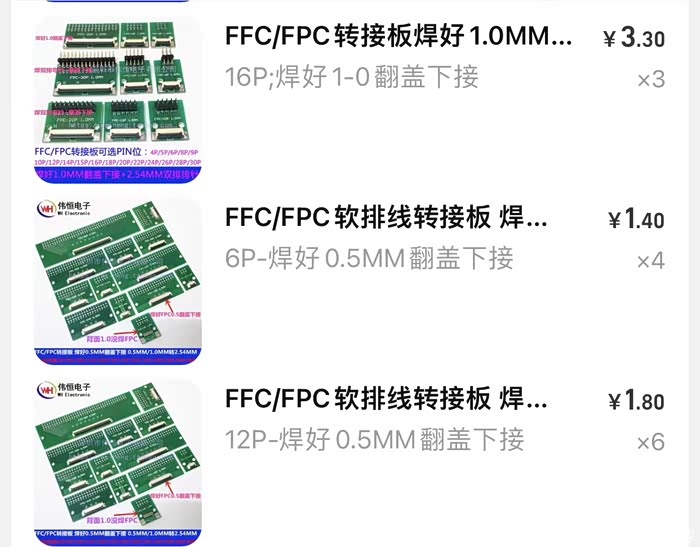

4、配件清单
1)16P转12P 转接板制作:
16P(脚间距1mm)转接板一张,价格2元
12P(脚间距0.5mm)转接板一张,价格2元
2X40P双排弯针(2.54mm间距)1只,价格1元
40P杜邦线(2.54mm间距)1组,价格2元
0603电阻1k,1只,价格0元
0603电阻10k,3只,价格0元
0603电阻24k,2只,价格0元
16P转12P 转接板制作过程后面详述,如果不想自制,可以联系虎坛教授看看能不能送你一张(取决于人品)。另外最近XY上也能找到打板后的成品(约100元)。

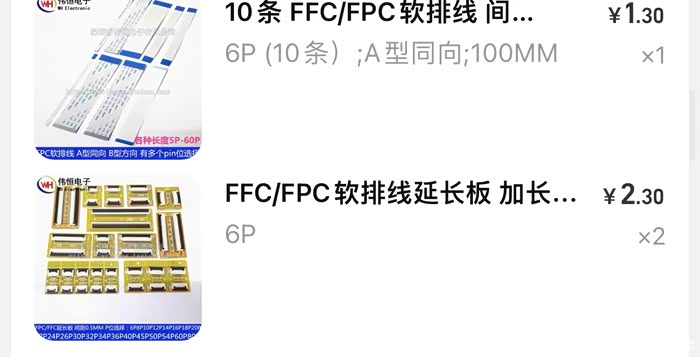

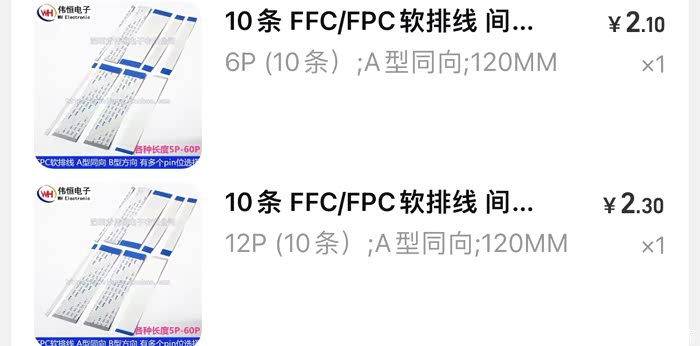

2)其他转接板延长板:
60P(脚间距0.5mm)延长板一张,价格4元
6P(脚间距0.5mm)延长板一张,价格2元
60P(长度10cm)延长线一条,价格1元
6P (长度10cm)延长线一条,价格1元
12P(长度10cm)延长线一条,价格1元
3)GPS接头改装
一对收音接头,价格10元
一根带SMA的电缆,价格10元(也可用尾线中gps的SMA电缆)
4)其他材料:
M3铜螺柱(长度2cm)3只,价格1元
M3铜螺柱(长度1cm)4只,价格1元
M3螺丝(长度6mm)3只,价格1元
M3螺母4只,价格1元
车用布胶带1卷,价格3元
工具:烙铁,万用表,剪钳,裁纸刀,虎钳,直尺,螺丝刀。另外最好配个12V电源可以在工作台上给车机供电,随时看效果,便于排错。
如果用第二种方案,不需要买60P的延长板和延长线,2cm的M3铜柱螺丝。但需要多买一个6P(脚间距1mm)至6P转接板(脚间距0.5mm)一张,价格2元
第一种方案的各种材料的总价700至2000元不等(取决于安卓大屏机的配置),第二种方案便宜200元左右。
建议可买顶配的安卓大屏机。

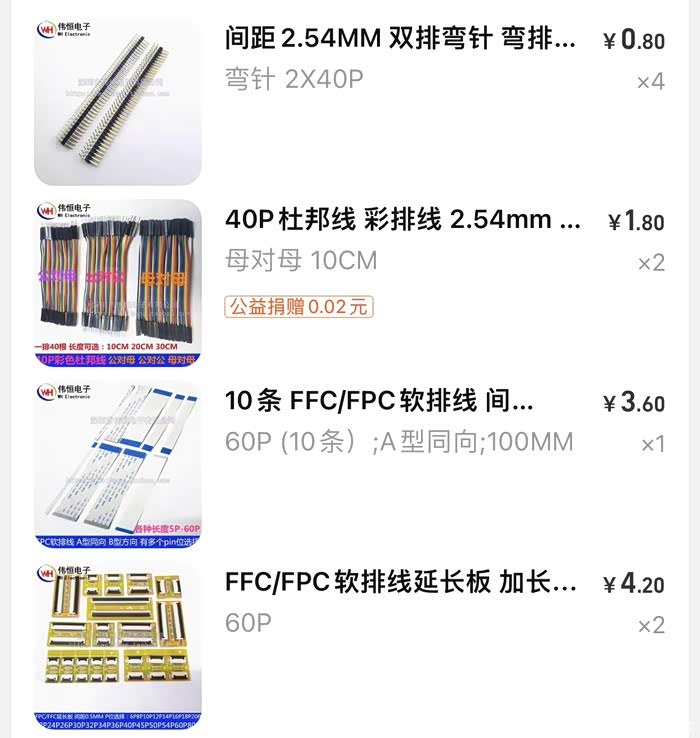

主要的材料图片如下
改装过程
1、拆开原车机,取出有用的部件。

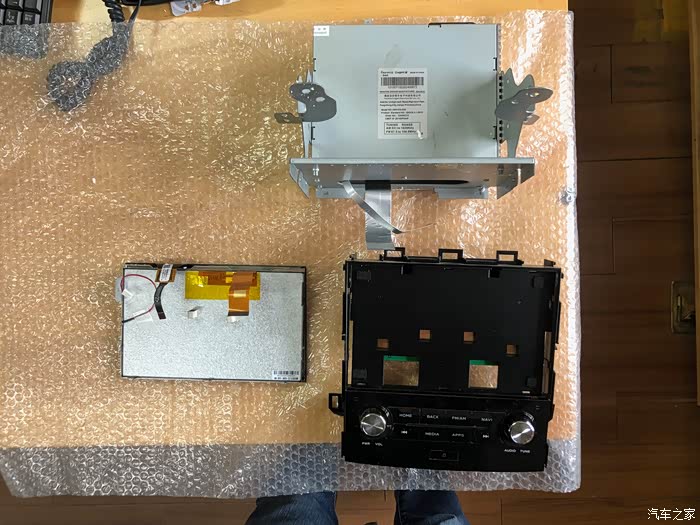

第一步,将车机拆解为3个部分

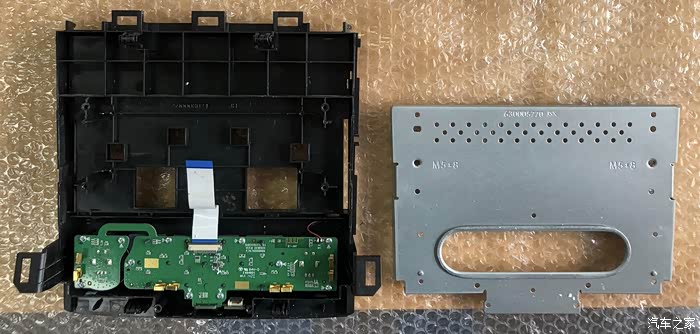

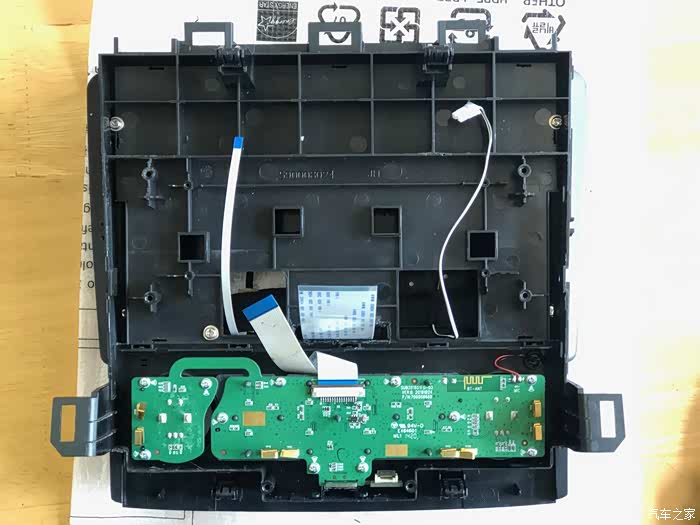

第二步保留面板框和上面键盘板,面板框的金属背板也保留。
如果采用方案二,原车机的触摸屏也要保留。
2、机框处理

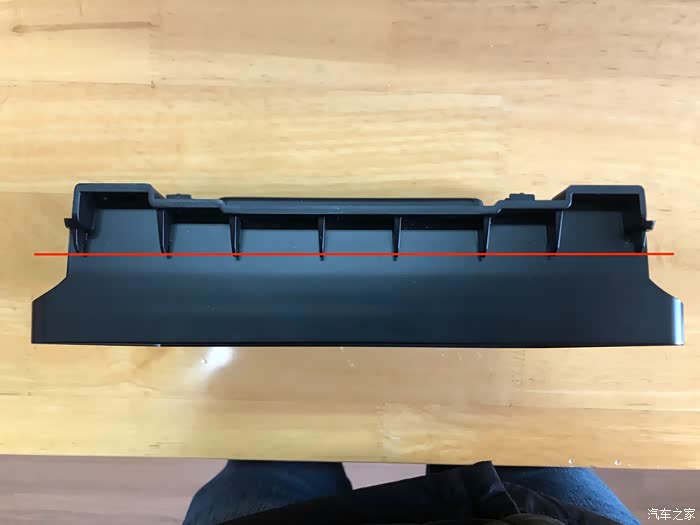

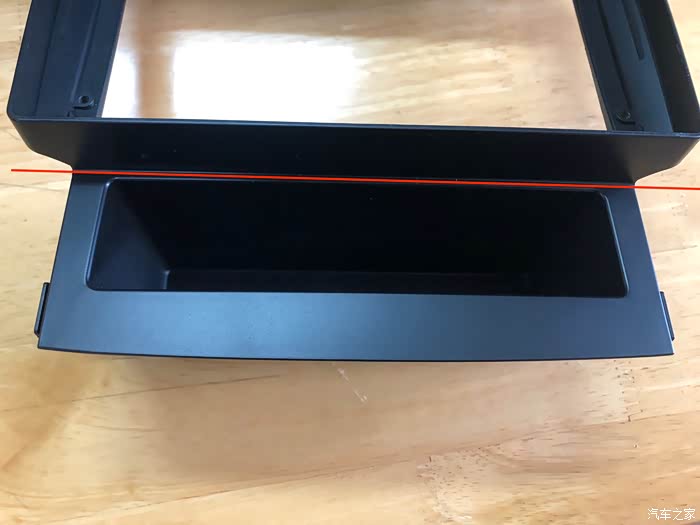

将厂家配的机框按照图示裁剪2刀,这样就可以近似无缝与原机框融合了。裁剪前视觉上和面板框多比对下,做到心中有数。裁剪时先用刻刀然后掰开即可。
3、组合9寸大屏和原车机的面板框
把9寸屏装入裁剪后的大屏机框,利用框架和9寸屏自带的螺孔,在背面安装3个2cm长的M3铜柱。

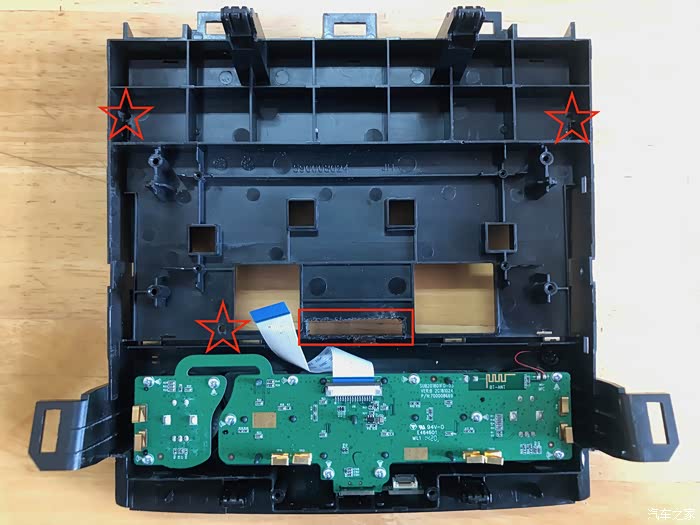

原车面板框背面用电钻打3个小孔,用于固定M3铜柱,将9寸大屏与原车机的面板框结合到一起。
原车面板框背面同时可以开一个细槽,方便60P屏幕线引出。

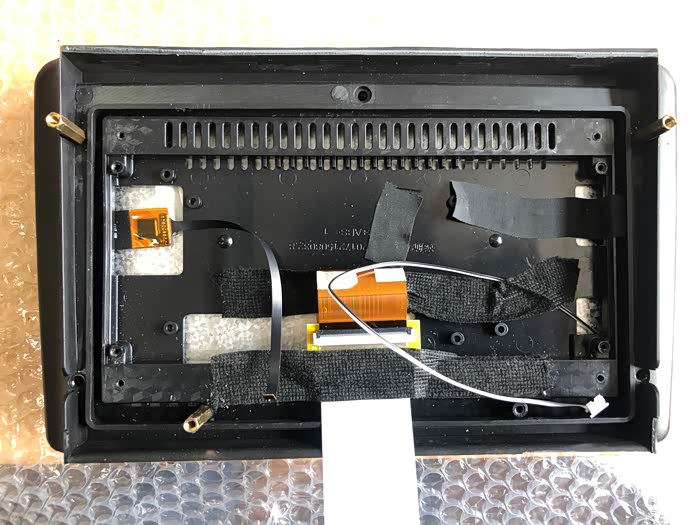

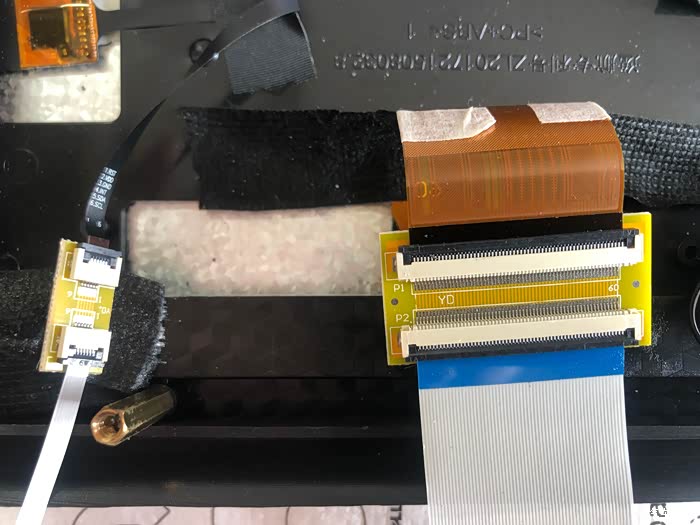

9寸大屏背后有三个线,60p的屏幕LVDS线,6p的触摸线,电源线,其中60P与6P线长度不足,需要通过6P和60P的延长板和延长线加长。图示为加上延长板和延长线后的样子。

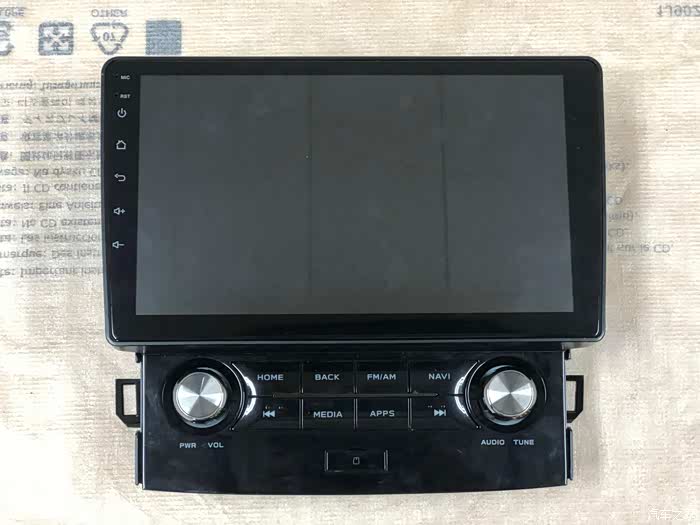

用3颗M3螺丝将9寸屏框和原车机面板框组装在一起,组装后可以吻合的非常到位。9寸屏的3根线缆也引出来。图示为组装后的背面和正面。
4、制作16P至12P 转接板

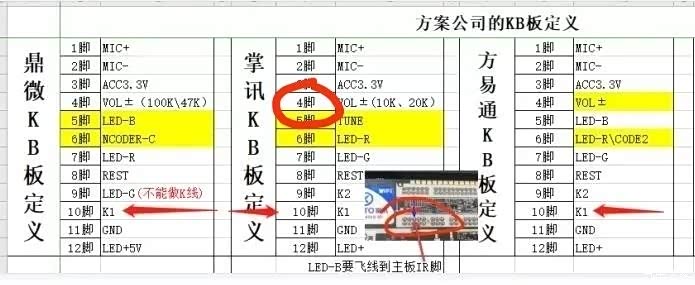

掌讯车机12P接口的定义如下图,这个接口主要负责按键和旋钮。

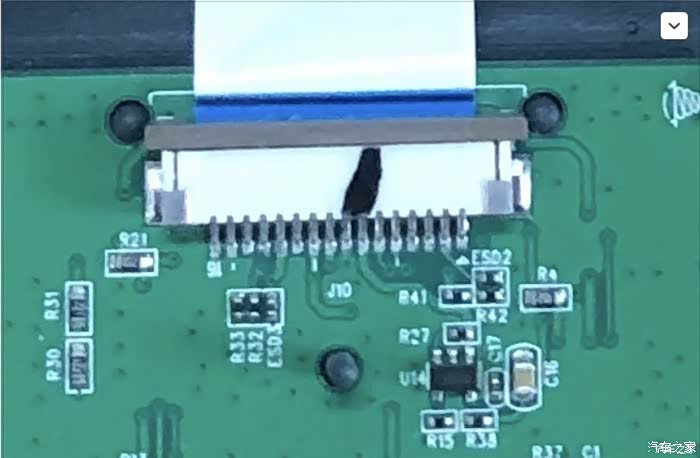

原车机键盘旋钮板的接口是16P,因此需要转接两者。

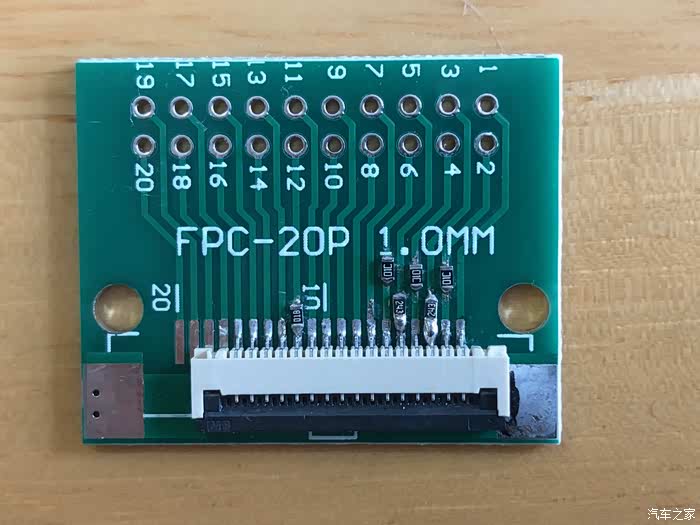

首先,在购买来的16P转接板上焊接6个电阻。
然后,用2X40P双排弯针将16P板和12P板连接起来。如图,多出来的弯针可以掰掉或者减掉。

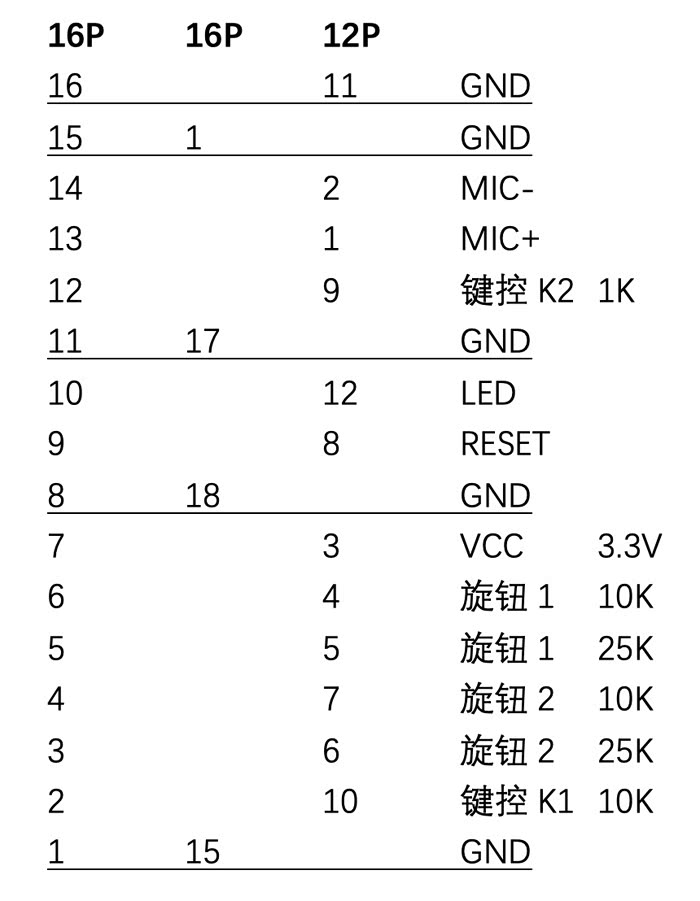

接着,用杜邦线跳接两者功能相同的引脚。杜邦线自带接头,调节起来很方便,省去了焊接。引脚的定义整理如下图。

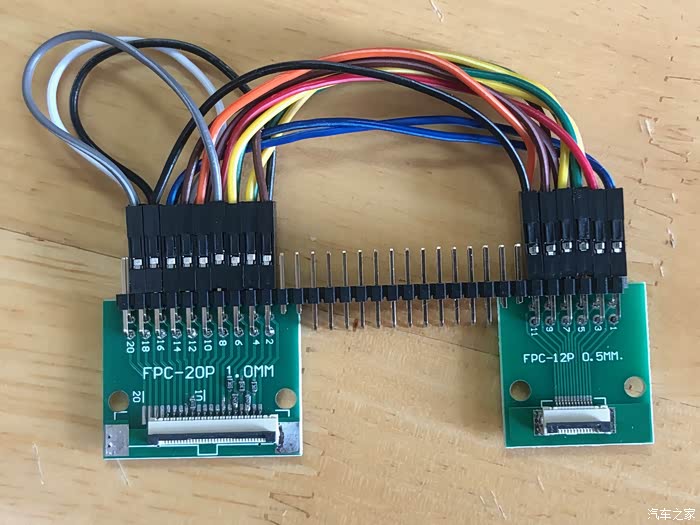

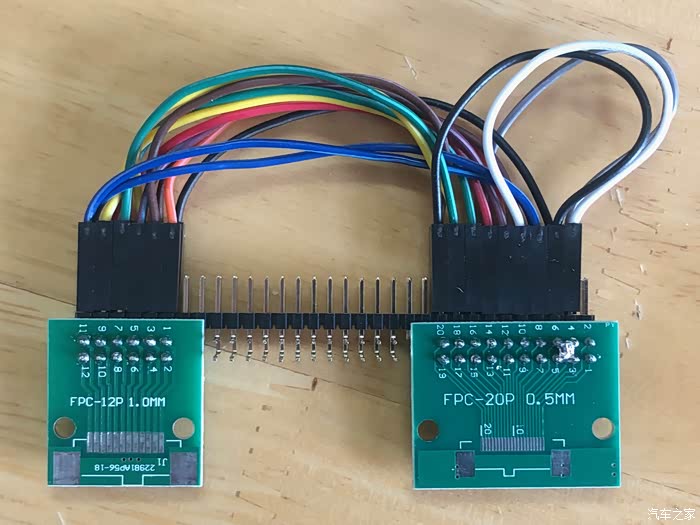

接好线的板子正反面照片如图。做好后可用万用表测量核对下连接关系。

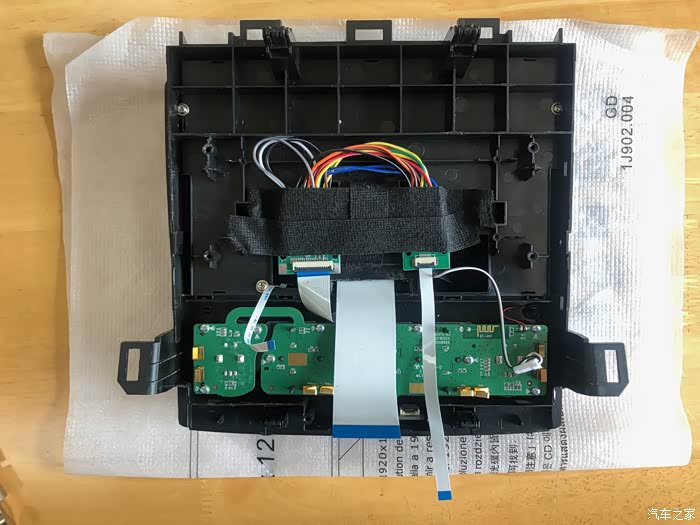

5、安装16P至12P 转接板

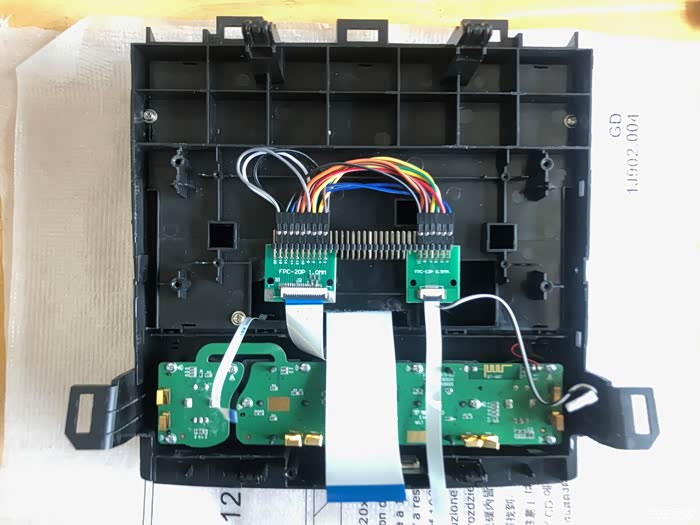

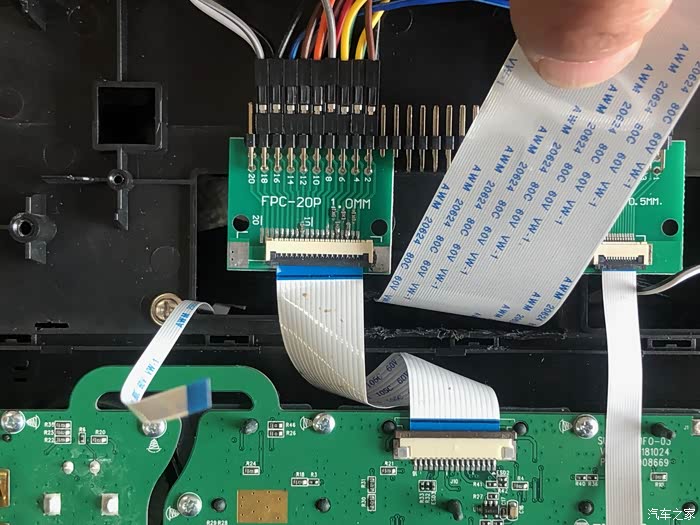

按照图示位置安装16P至12P 转接板,原来的16P线可按照图示扭转下以腾出空间给中间的60P线,转接板可以用布胶带固定下。
6、处理背面的金属背板

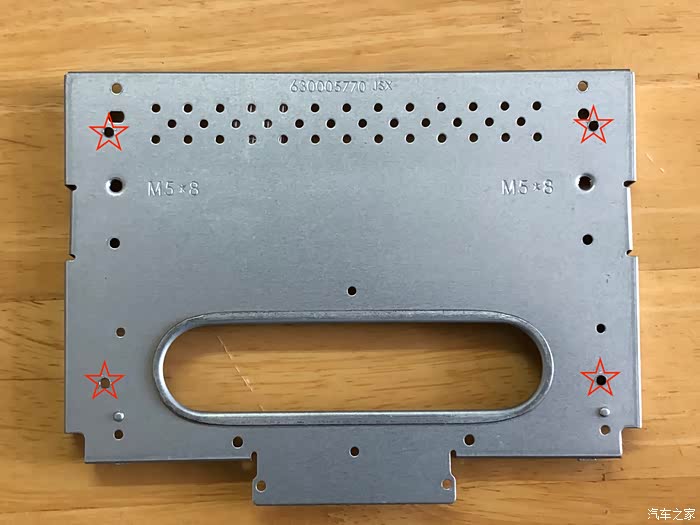

量好安卓主机与屏幕之间的4个安装孔位置,在金属背板上钻4个小孔,并安装4个0.5cm的铜柱。
7、组装金属背板和安卓主机

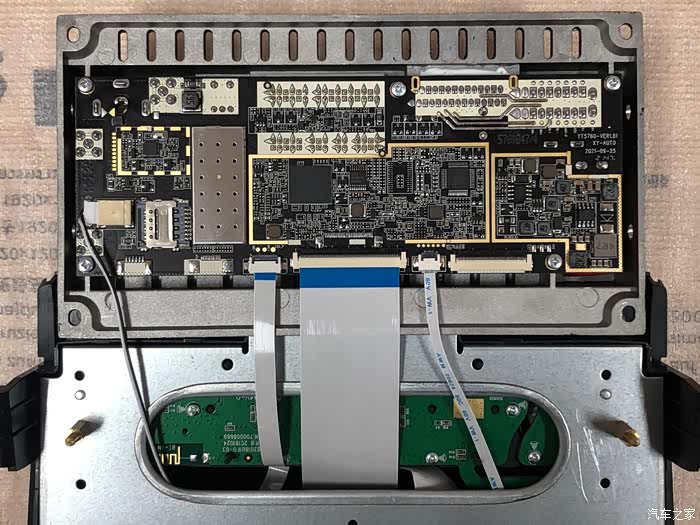

先装好金属背板,然后按照图示接线,包括电源线、12P的键盘旋钮线、60P的LVDS线,6P的触摸线。
然后把安卓主机扣到4个铜柱上面,用螺母固定好。这样安卓大屏车机就完成了。
8、尾线的修改
厂家配的尾线带协议盒(欧迪,OD),支持倒车轨迹随动、车门与空调信息显示。该尾线用在掌讯车机上需要注意几点:

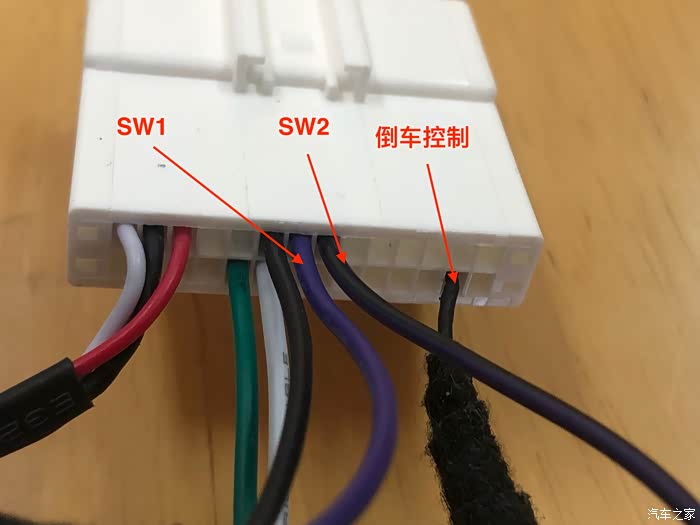

1)需要改倒车控制线,尾线主接口的倒车控制脚不要接协议盒,改接到森林人原车接口(原车接口边上数第2个脚),如图所示。
2)另外建议可改动方向控制线SW1,SW2。买来线束可通过协议直接控制,方向盘按键不能自定义。如果想自由定义方向盘按键功能,可以把SW1,SW2,接到主接口的对应脚,这样可以按照自己喜好设置方向盘按键,如图所示。
3)利用原车的GPS天线

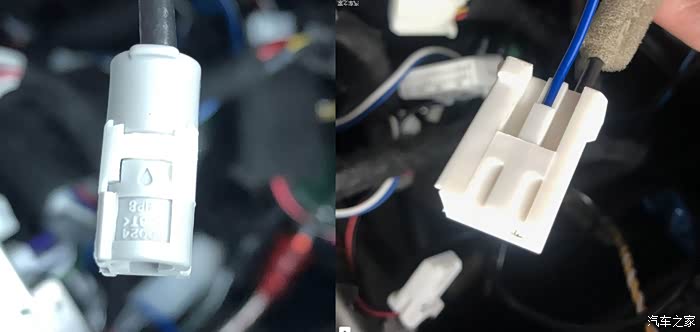

原车的GPS天线接口非常特殊,仔细查下和收音接口的内芯一致。因此从TB买一对收音接头。
利用一只接头(公)把原车GPS接头外壳替换掉(可恢复),如图所示。
另一只接头(母)焊接一根SMA电缆,如图所示。

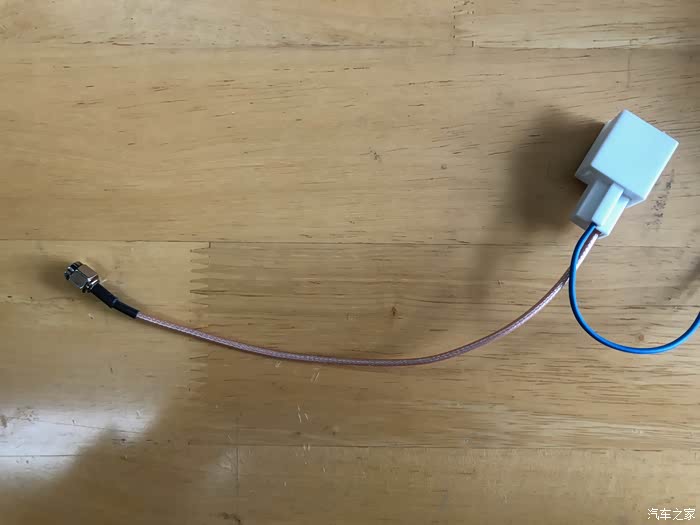

改后的接头和电缆如下。
4)利用原车的USB口
原车在空调钮下方有个USB2.0接口,找到对应的尾线插口(有4个脚)就可以改造。
找一根不用的USB电缆剪断,保留公头和一小段电缆,把电缆的4芯接到尾线插口的对应脚。USB公头接到大屏机尾线的USB口上即可。
这样原车的USB口就可以照常使用了。
9、上车安装调试

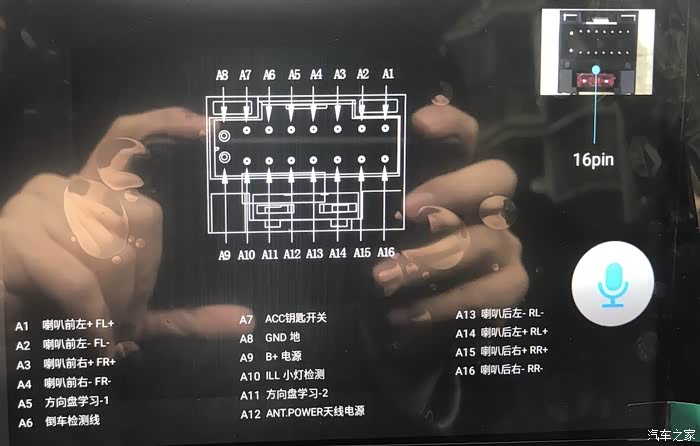

将尾线插上车机就可以上车安装了,将所有的接口一一对应装好。一般安卓大屏的卖家会给一些安装接线的说明,包括GPS口、收音机口、4G+接口、森林人车原车主接口、大小2个电源音响口。如果不上360,就将到车视频小插头接好(对应的莲花头也插好);如果上360就接好360线,不用再接倒车视频线了。
10、车机配置
1)协议盒配置

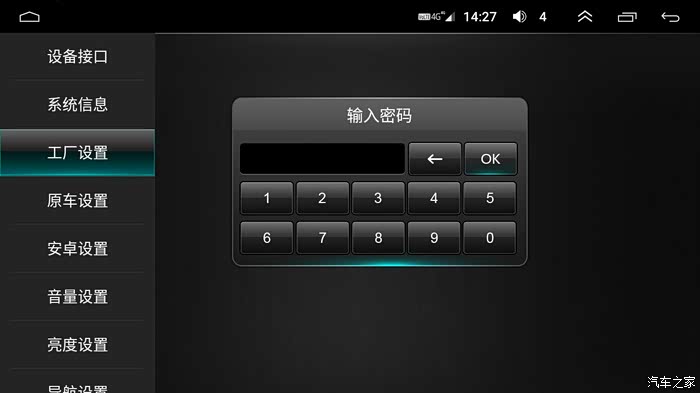

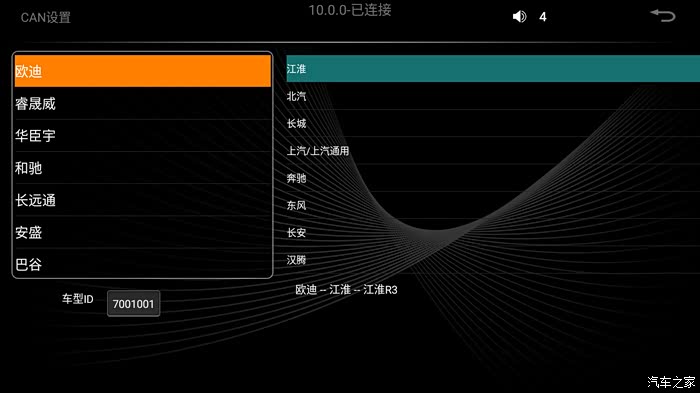

欧迪的协议盒在掌讯系统配置中选择江淮R3车型即可。从车机配置进入,密码8888
2)按键旋钮配置

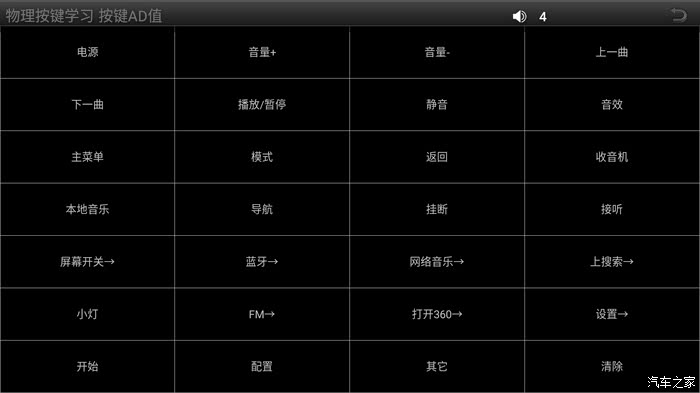

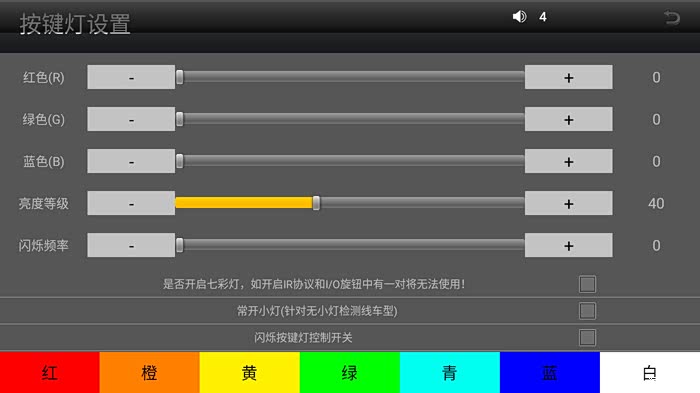

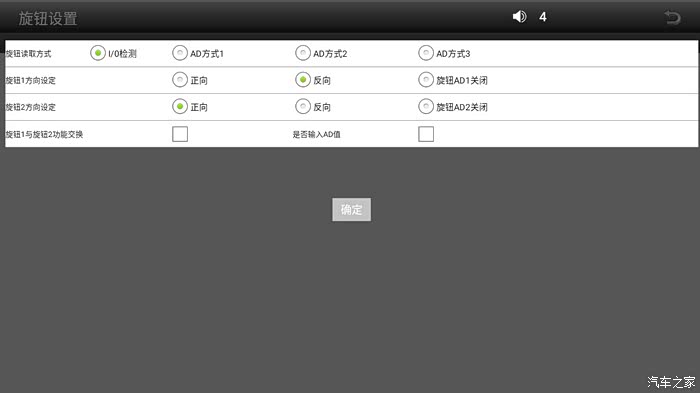

按键配置界面、旋钮配置页面、按键背光配置页面如图,它们在工厂设置中。
3)方向盘控制配置
方向盘按键的配置页面如图
10、关于360
建议安装360找工人安装与校准,费用2、3百元。自己安装的话费时费力(我第一次安装不熟练,几乎花了一整天时间,各种穿线、打孔、改接口、校准)。如果原车是高配自带前视右视的,建议不要拆除原来的摄像头,这样大小屏分屏显示效果更好。
和原车高配的前视右视系统相比,360系统可以弥补左后轮与右后轮视角的不足,另外倒车带轨迹随动功能。

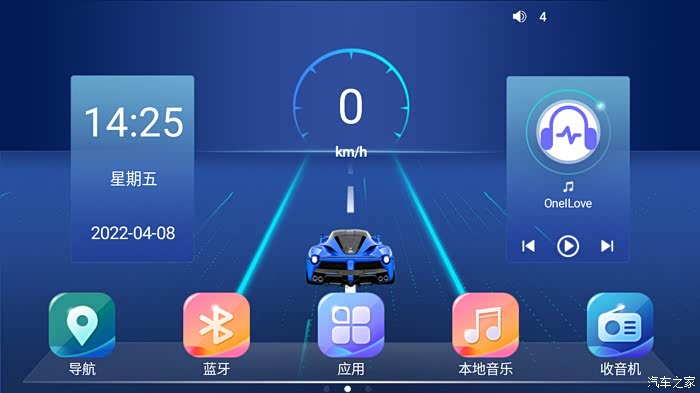

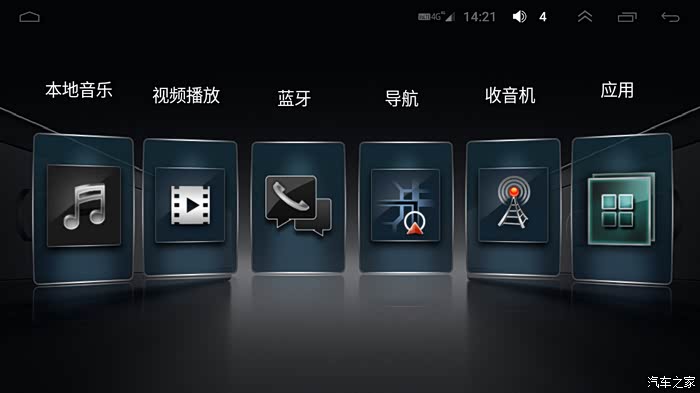

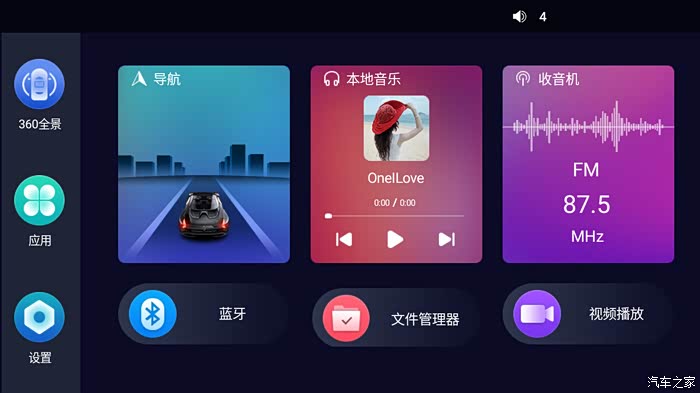

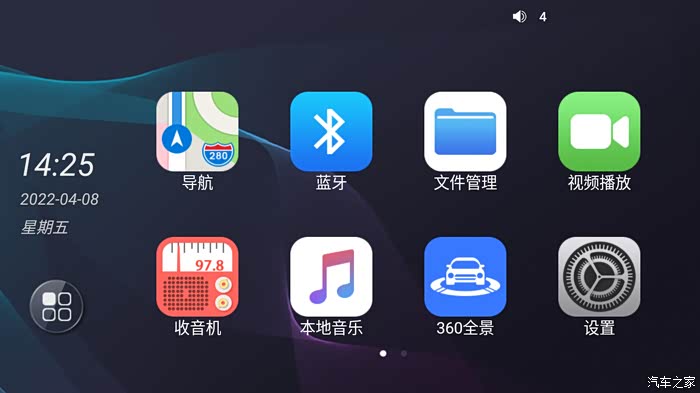

最后放上部分掌讯的主题效果图。主题包可以单独安装。
四、结束语
总体感受,
现款大屏安卓大屏速度很快,开关机各种程序基本都是秒开。音质上没有明显噪声、带DSP音效、带有低音炮接口。方向盘按键和外界按键旋钮功能都可自定义,这样用起来很方便。360支持很方便。苹果的Carplay使用上也很方便。自带软件适配也都不错,例如酷我系列,高德导航,音乐播放器等等。
至此森林人车机折腾告一段落。
